Manfroi Plenty 1 700007 User manual

Estante Plenty 1
Plenty 1 - Shelf
Estante Plenty 1
- São necessárias duas pessoas para efetuar a montagem.
- Two people needed for the assembly.
- Se necessitan dos personas para la montaje.
COD. 700007
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE
MANUAL DE MONTAGEM

+
LISTA DE PEÇAS / PIECES LIST / LISTA DE PIEZAS
LISTA DE FERRAGENS / HARDWARE LIST / LISTA DE HARDWARE
FERRAMENTAS NECESSÁRIAS /
REQUIRED TOOLS /
HERRAMIENTAS NECESARIAS
COD. 700007
Estante Plenty 1
Plenty 1 - Shelf
Estante Plenty 1
Identifique as peças e ferragens antes de montar
Identify the parts and hardware before assemblying
Identifique las piezas y herrajes antes de montar
COD. DESCRIÇÃO / DESCRIPTION / DESCRIPCIÓN QUANT.
1
Lateral direita / Right Side Panel / Lateral Derecha
1750 x 400 mm
1
2
Lateral esquerda / Left side panel / Lateral Izquierda
1750 x 400 mm
1
3 Base / Base Panel / Base - 700 x 400 mm 10
4
Lateral interna / Side Panel Internal / Lateral Interna -
350 x 400 mm
1
5 Divisória / Partition Panel / Partición - 350 x 400 mm 1
6
Lateral interna / Side Panel Internal / Lateral Interna - 350
x 400 mm
1
7 Base / Base Panel / Base - 342 x 400 mm 1
8 Costas / Back panels / Traseras - 700 x 319 mm 2

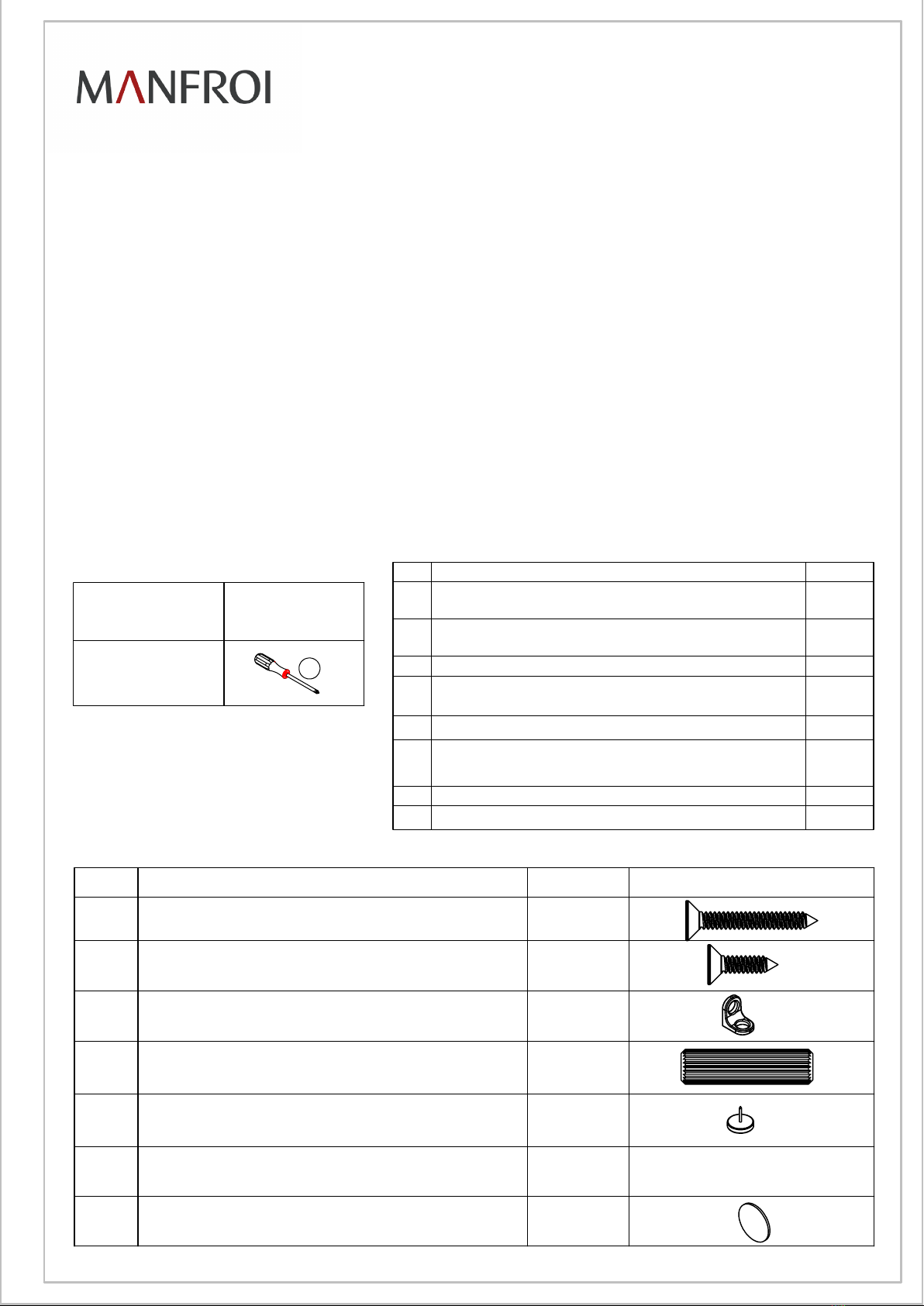

COD. DESCRIÇÃO / DESCRIPTION / DESCRIPCIÓN QUANT. IMAGEM / IMAGE
A Parafuso M4 x 30 / M4 x 30 Screw / Tornillo M4 x 30 4
B Parafuso M4 x 16 / M4 x 16 Screw / tornillo M4 x 16 8
C Suporte L / Support / Soporte 8
D Cavilha 6 x 30 / Dowel 6 x 30 / Clavija 6 x 30 20
E Sapatas / Floor Protectors / Protectores 4
F Cola / Glue / Pegamento 1
G Tapa Furos / Adhesive Cap / Capa Adhesiva 8
FERRAMENTA / TOOL
/ HERRAMIENTA
IMAGEM / IMAGE
Chave phillips
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE
MANUAL DE MONTAGEM
INSTRUÇÕES DE MONTAGEM:
1- ANTES DE INICIAR O PROCESSO DE MONTAGEM, LEIA E
OBSERVE ATENTAMENTE TODAS AS INSTRUÇÕES;
2- A MONTAGEM DO PRODUTO DEVERÁ SER EXECUTADA SOBRE A
SUPERFÍCIE LIMPA E PLANA (ACONSELHAMOS A UTILIZAÇÃO DA
PRÓPRIA EMBALAGEM PARA FORRAR A SUPERFÍCIE DE
MONTAGEM, A FIM DE NÃO DANIFICAR O PRODUTO);
3- PARA OS PROCEDIMENTOS DE LIMPEZA, UTILIZAR UM PANO
LEVEMENTE UMEDECIDO COM ÁGUA E EM SEGUIDA UM PANO
SECO;
4- NÃO UTILIZE PRODUTOS QUÍMICOS ABRASIVOS;
ASSEMBLY INSTRUCTIONS:
1- PLEASE READ THESE INSTRUCTIONS COMPLETELY BEFORE STARTING
ASSEMBLY;
2- THE ASSEMBLY MUST BE EXECUTED ON A FLAT AND CLEAN SURFACE;
3- FOR CLEANING PLEASE USE A WATER SEMI WET CLEAN CLOTH
FOLLOWING BY A DRY CLEAN CLOTH;
4- DO NOT USE ABRASIVES SOLUTIONS;
INSTRUCCIONES DE MONTAJE:
1-ANTES DE COMENZAR EL PROCESO DE MOTAJE, LEA ATENTAMENTE Y
OBSERVE TODAS LAS INSTRUCCIONES;
2-EL MONTAJE DEL PRODUCTO DEBERÁ LLEVARSE A CABO SOBRE UNA
SUPERFICIE LIMPA Y PLANA (NOSOTROS USAMOS EL PROPIO ENVASE A LA
LÍNEA DE LA SUPERFÍCIE DE LA ASAMBLEA, A FIN DE NO DAÑAR EL
PRODUCTO);
3-PARA LOS PROCEDIMIENTOS PARA LA LIMPIEZA, UTILICE UN PAÑO
HUMEDECIDO CON AGUA, Y LUEGO UN PAÑO SECO;
