Manhattan BPP 21-129 User manual

1
COD BR: BPP 21-129, BPP 21-126, BPP 21-161, BPP 21-173
MANUAL DE MONTAGEM
COD US: 3AMC129, 3AMC127, 3AMC126, 3AMC161, 3AMC173
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3
V : 07/18
Sumário
Resumen
Summary

X

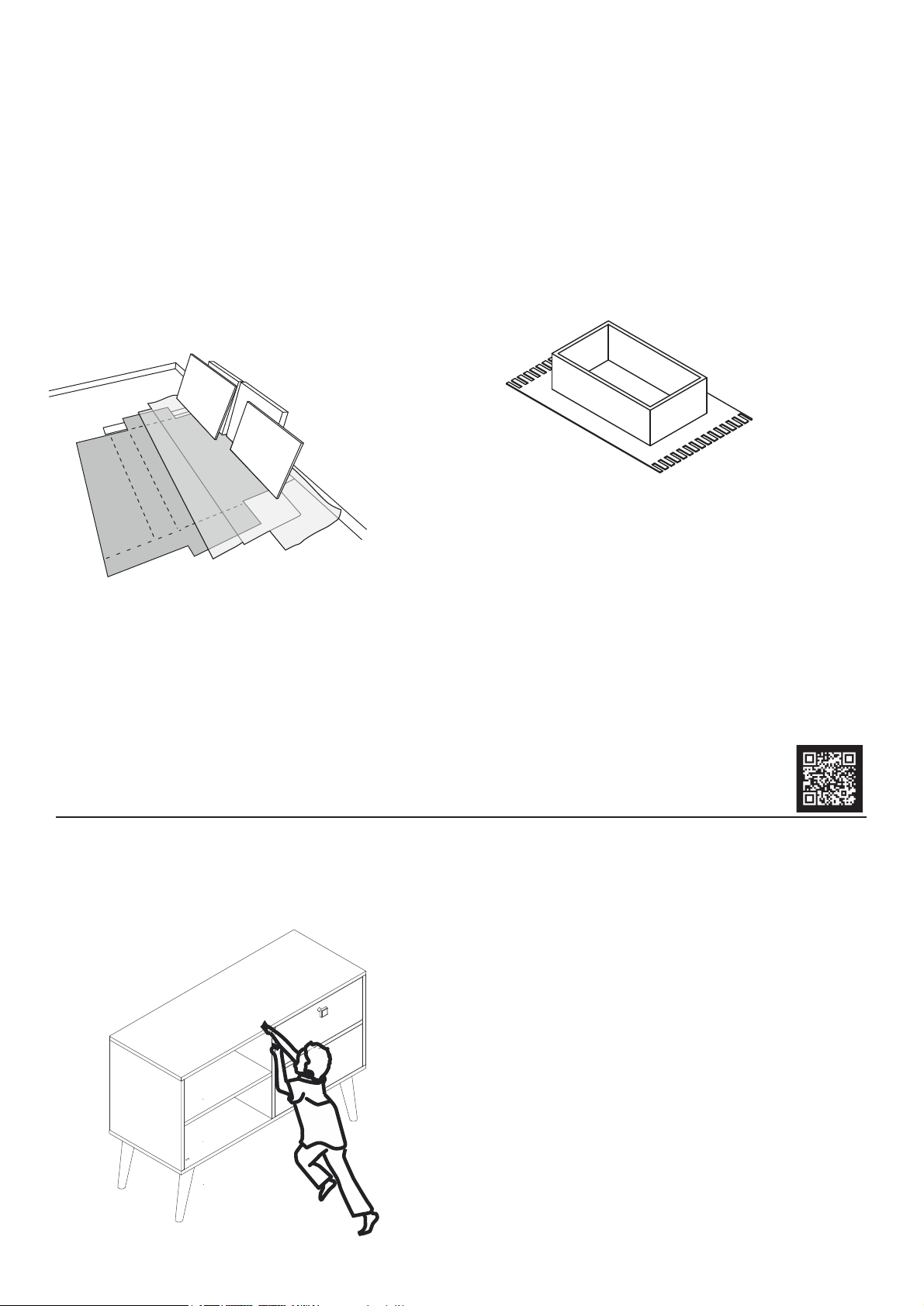

Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
4
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.

5
V : 01

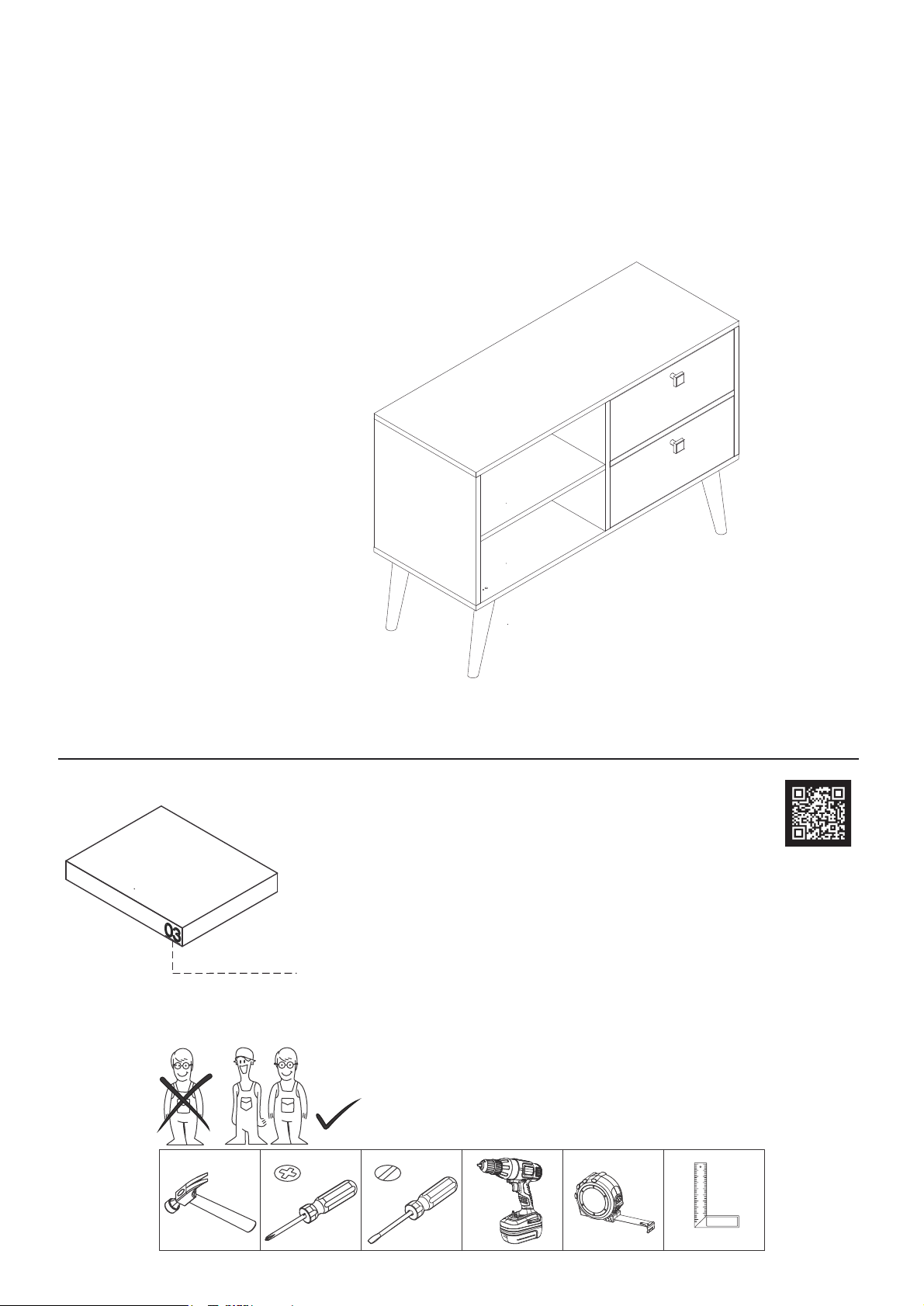

Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 900 A: 650 P: 350 mm
Dimensions:
W: 35.43 H: 24.80 D: 13.78 inches
L: 900 A: 630 P: 350 mm
UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL TO REMOVE PART NUMBERS
UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.

6
V : 01
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIóN CANTIDAD
PART DESCRIPTION QTY
TAMPO
LATERAL DIREITA
FRENTE GAVETA
PÉS
PRATELEIRA
LATERAL ESQUERDA
1
2
4
1
1
1
001
002
003
004
006
007
FUNDO GAVETA
BASE
COSTA
LATERAL DIREITA GAVETA
COSTA GAVETA
2
1
2
2
2
008
009
010
020
021
LATERAL ESQUERDA GAVETA 2
022
TOP
RIGHT SIDE
FRONT DRAWER
WOOD FEET
SHELF
LEFT SIDE
001
002
003
004
006
007
DRAWER BOTTOM
BASE
BACK
RIGHT SIDE DRAWER
DRAWER BACK
008
009
010
020
021
LEFT SIDE DRAWER
022
TAPA
LATERAL DERECHA
FRENTE CAJÓN
PIES
ESTANTE
LATERAL IZQUIERDA
FONDO CAJÓN
BASE
REVÉS
LATERAL DERECHA CAJÓN
REVÉS CAJÓN
LATERAL IZQUIERDA CAJÓN
0111
OR
0112 0102
0107
0105
0101
0106
0110
0110
0109
0122 0120
0121
0108
0103
0104
DIVISÓRIA 1
005 DIVISION 005 DIVISORIO
FRENTE DE GAVETA 1
011 FRONT DRAWER
011 FRENTE CAJÓN
Only 1 piece in 3AMC127
1
2
4
1
1
1
2
1
2
2
2
2
1
1
1
2
4
1
1
1
2
1
2
2
2
2
1
1
Apenas 1 peça no BPP 21-127 Sólo 1 pieza en el BPP 21-127
Only in 3AMC127Apenas no BPP 21-127 Sólo en BPP 21-127
001
002
003
004
006
007
008
009
010
020
021
022
005
011
TRAVESSA 1
012 DETAIL 012 DETALLE
1 1
012
COD BR: BPP 21-129, BPP 21-126, BPP 21-161, BPP 21-173
COD US: 3AMC129, 3AMC127, 3AMC126

EF 000745 x 4
TAPA FUROS x 20
STICKER x 20
TAPAS PLÁSTICAS x 20
GIZ x 01
CHALK x 01
TIZA x 01
EF 000741 x 1 PUXADOR x 2
HANDLE x 2
MANIJA x 2
EF 000247 x 1
EF 000112 x 4 PUXADOR x 2
HANDLE x 2
MANIJA x 2
7
V : 01
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000216 X 21 EF 000033 x 34
EF 000132 x 6
EF 000094 X 19 EF 000168 X 24
EF 000113 x 2 EF 000067 x 1
UTILIZE AS FERRAGENS ABAIXO SOMENTE PARA AS CORES 161 E 173.
USE HARDWARE BELLOW JUST FOR COLORS 161 AND 173.
UTILICE LOS HERRAJES ABAJO SOLAMENTE PARA LOS COLORES 161 Y 173.

PASSO 1 / STEP 1 / PASO 1
8
V : 01
A= 3 KG - 6.61LB B= 2 KG - 4.41LB
Insira a ferragem EF 000094 nas peças 01, 02, 07, 20 e 22.
Insert hardware EF 000094 into pieces 01, 02, 07, 20 and 22.
Añade el herraje EF 000094 en las piezas 01, 02, 07, 20 y 22.
EF 000094
0101
0107
0102

V : 01
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
Insira a ferragem EF 000094 nas peças 03 e 11.
Insert hardware EF 000094 into pieces 03 and 07.
Añade el herraje EF 000094 en las piezas 03 y 07.
Insira a ferragem EF 000033 nas peças 02, 06, 07, 20, 21 e 22.
Insert hardware EF 000033 into pieces 02, 06, 07, 20, 21 and 22.
Añade el herraje EF 000033 en las piezas 02, 06, 07, 20, 21 y 22..
Insira a ferragem EF 000033, EF000247 e EF 000067
nas peças 12 e 05.
Insert hardware EF 000033, EF 000247 and EF 000067
into pieces 12 and 05.
Añade el herraje EF 000033, EF 000247 y EF 000067 en
las piezas 12 y 05.
EF 000094
0111
0103
0103
Peça 11: apenas em BPP 21-127.
Piece 11: Only in 3AMC127.
Pieza 11: Sólo en BPP 21-127
0105
EF 000067
0121
06
0102
Note que este furo não recebe EF 000033.
Note that this hole should not have EF 000033.
Por favor, atentar que esto hueco no lleva el herraje EF 000033.
0107
EF 000247
0112

EF 000745
PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
PASSO 7 / STEP 7 / PASO 7
10
V : 01
Antes de conectar as peças 02, 05 e 12, insira a ferragem EF 000247 na
pré-furação das peças 05 e 12. Insira a ferragem EF 000216 e gire para
apertar.
Before connecting pieces 02, 05 and 12, insert hardware EF 000247
through the pre-drilled hole in pieces 05 and 12. Insert hardware EF 000216
and turn to tighten.
Antes de juntar las piezas 02, 05 y 12, añade el herraje EF 000247 en el
hueco ya perforado en las piezas 05 y 12. Añade el herraje EF 000216 y
gire para apretar.
Conecte as peças 06 e 07 à parte montada no passo anterior.
Insira a ferragem EF 000216 e gire para apertar.
Connect pieces 06 and 07 to the part assembled in the previous
step. Insert hardware EF 000216 and turn to tighten.
Junte las piezas 06 y 07 a la parte armada en el paso anterior.
Añade el herraje EF 000216 y gire para apretar.
Fixe os pés (peças 04) na peça 09 usando a
ferragem EF 000745 e EF 000741.
Attach the feet (pieces 04) at piece 09 using
hardware EF 000745 and EF 000741.
Fije los pies ( piezas 04) en la pieza 09 utilizando los
herrajes EF000745 y EF 000741.
0112
0102
0105
EF 000247
0106
0107
0105
0109

PASSO 8 / STEP 8/ PASO 8
PASSO 9 / STEP 9 / PASO 9
PASSO 10 / STEP 10 / PASO 10
11
V : 01
01
09

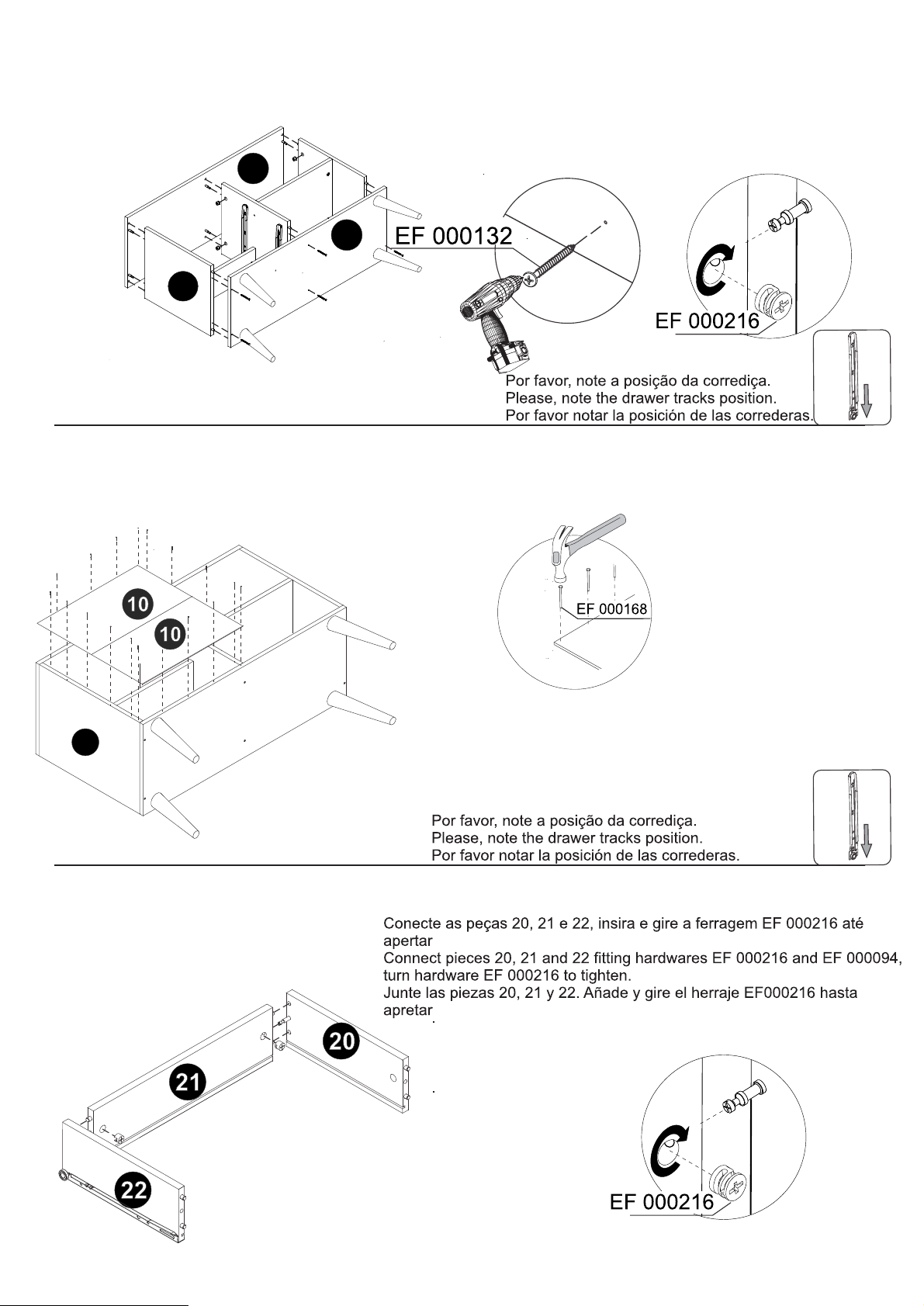

Fixe as partes montadas nos passos 6 e 7 utilizando a ferragem EF 000132.
Conecte a peça 01, insira a ferragem EF 000216 e gire para apertar.
Attach parts assembled on step 6 and 7 using hardware EF 000132. Connect
piece 01, insert hardware EF 000216 and turn to tighten.
Fije las partes armadas en los pasos 6 y 7 utilizando el herraje EF 000132.
Fije la pieza 01, inserte el herraje EF 000216 y gire para apretar
Fixe a peça 10 ao móvel utilizando a ferragem EF 000168.
Attach piece 10 at the furniture using hardware EF 000168.
Fije las piezas 10 al mueble utilizando el herraje EF 000168.
0102
07

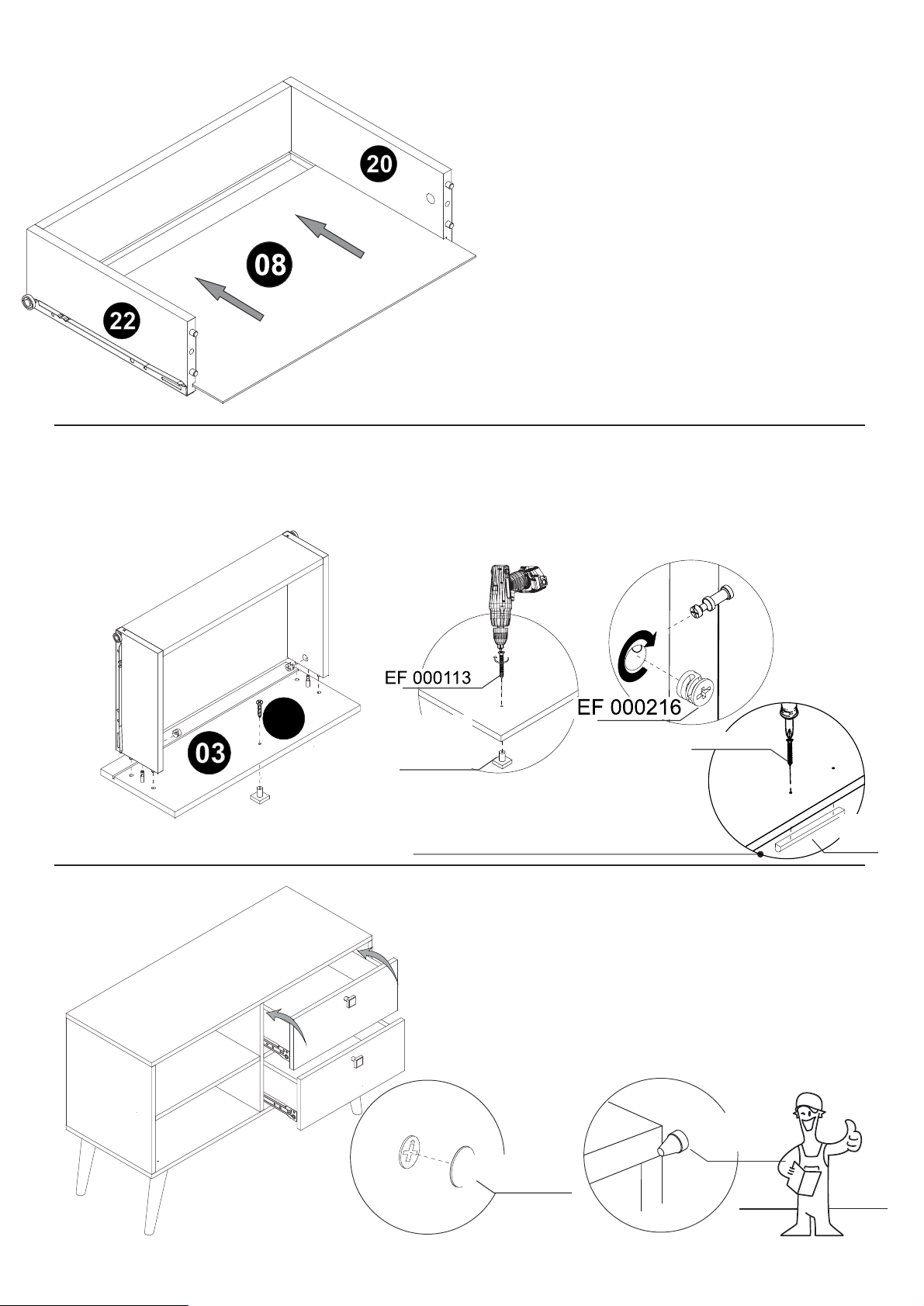

PASSO 11 / STEP 11/ PASO 11
PASSO 12 / STEP 12 / PASO 12
PASSO 13 / STEP 13 / PASO 13
Encaixe a peça 08 entre os espaços específicos nas peças 20 e 22.
Attach piece 08 at part assembled through the specific spaces in pieces
20 and 22.
Fije la pieza 08 entre los espacios especificos en las piezas 20 y 22.
Insira a ferragem EF 000216 na peça 03 (Ou 11) e gire para apertar. Fixe o
puxador no local indicado usando o parafuso EF 000113.
Insert hardware EF 000216 into piece 03 ( or 11) and turn to tighten. Attach
handle at the indicated place using hardware EF 000113.
Añade el herraje EF 000216 en la pieza 03 (o 11) y gire para apretar. Fije la
manija en el local indicado utilizando el tornillo EF 000113.
PUXADOR
HANDLE
MANIJA
0111
Use os tapa furos para cobrir os parafusos aparentes. Use o giz para
Use stickers to cover apparent screws. Use the chalk to give the
final finish on the product.
Tapa furos
Sticker
Tapas Plasticas
12
dar o acabamento final ao produto.
Utilice los tapa huecos para cubrir los tornillos aparentes. Utilice la tiza
para dar el acabado final al producto.
Giz
Chalk
Tiza
V : 01
EF 000112
Utilizar somente nas cores 161 e 173
Utilice solamente para los colores 161 y173
Use just for colors 161 and 173
PUXADOR
HANDLE
MANIJA
