1. Einleitung
Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden, die
an diesem Gerät oder durch dieses Gerät entstehen
bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte,
• Einbau und Austausch von nicht originalen Ersatz-
teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Bestim-
mungen 0100, DIN 57113 / VDE0113.
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme den
gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Elektrowerkzeug kennenzulernen und dessen be-
stimmungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Elektrowerkzeug sicher, fachgerecht
und wirtschaftlich arbeiten, und wie Sie Gefahren ver-
meiden, Reparaturkosten sparen, Ausfallzeiten ver-
ringern und die Zuverlässigkeit und Lebensdauer des
Elektrowerkzeugs erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser Be-
dienungsanleitung müssen Sie unbedingt die für den
Betrieb des Elektrowerkzeugs geltenden Vorschriften
Ihres Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer Plastik-
hülle geschützt vor Schmutz und Feuchtigkeit, bei dem
Elektrowerkzeug auf. Sie muss von jeder Bedienungs-
person vor Aufnahme der Arbeit gelesen und sorgfältig
beachtet werden. An dem Elektrowerkzeug dürfen nur
Personen arbeiten, die im Gebrauch des Elektrowerk-
zeugs unterwiesen und über die damit verbundenen
Gefahren unterrichtet sind. Das geforderte Mindestalter
ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthaltenen
Sicherheitshinweisen und den besonderen Vorschriften
Ihres Landes sind die für den Betrieb von baugleichen
Maschinen allgemein anerkannten technischen Regeln
zu beachten.
Wir übernehmen keine Haftung für Unfälle oder Schä-
den, die durch Nichtbeachten dieser Anleitung und den
Sicherheitshinweisen entstehen.

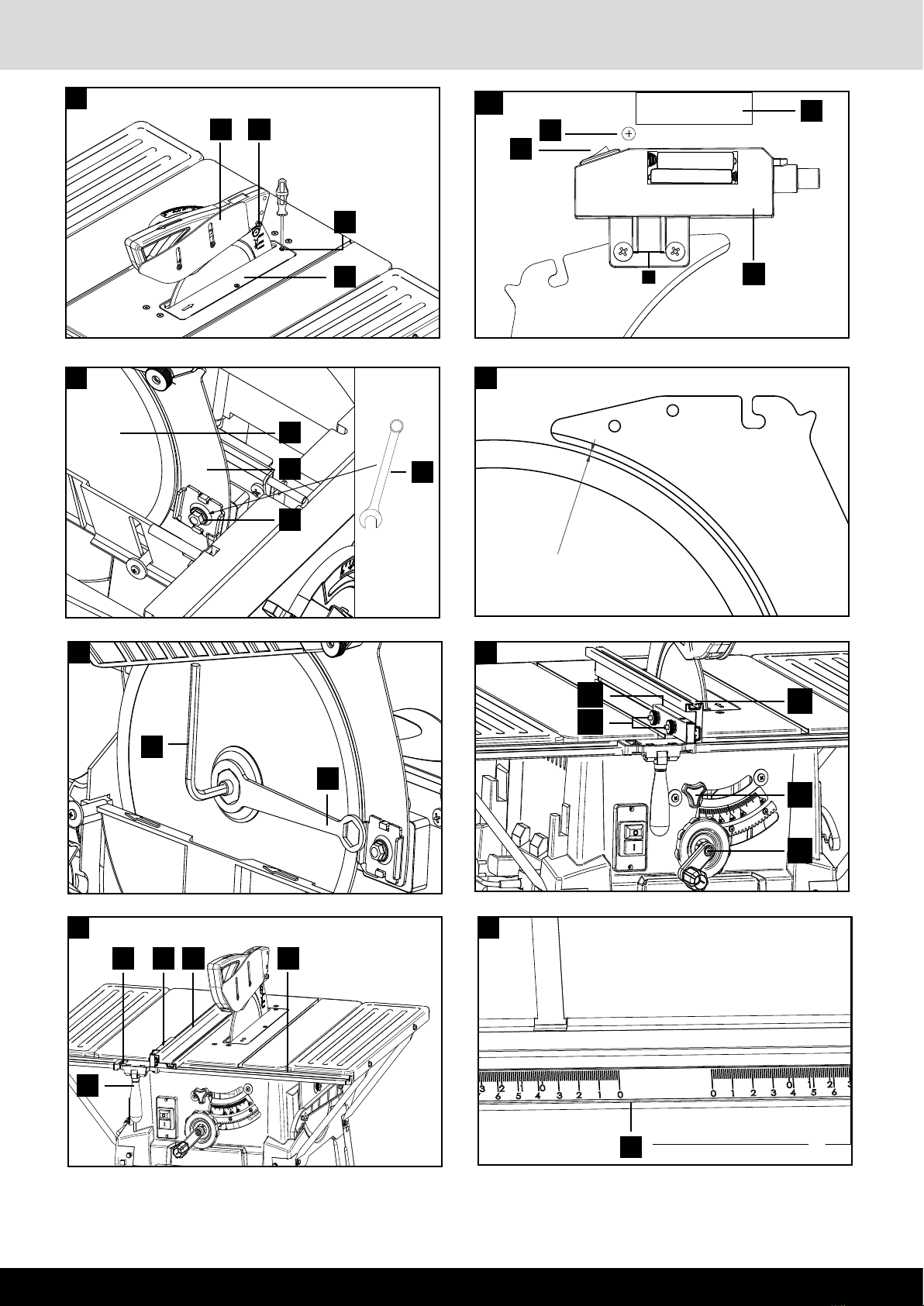

2. Gerätebeschreibung
1. Sägetisch
2. Sägeblattschutz
3. Spaltkeil (nicht sichtbar)
4. Sägeblatt (nicht sichtbar)
5. Tischeinlage
6. Tischverbreiterung
7. Feststellgri󰀨
8. Skala
9. Handrad
10. Kurbel
11. Untergestell
12. Ein-/Ausschalter
13. Exzenterhebel
14. Parallelanschlag mit Rändelmutter (i)
15. Führungsschiene lang
15a. Führungsschiene kurz
15b. Endkappen
16. Absaugadapter
17. Schiebestock
18. Halterung zur Sägeblattaufbewahrung
19. Standbeine
20a. Mittelstrebe A (2x)
20b. Mittelstrebe B (2x)
21. Gummifüße (4x)
22. Standbügel (2x)
23. Befestigungspunkte
24. Tischstützen
25. Senkkopfschrauben Tischeinlage
26. Befestigungsschraube Spaltkeil
27. Schraube mit Mutter und Beilagscheibe
28a. Nut
28b. Nut
29. Rändelschraube
30. Anschlagschiene
31. Queranschlag mit Rändelmutter (i)
32. Schauglas
32a. Schraube am Schauglas
33. Laser
34. Schalter Laser
35. Schraube Batteriefach
36. Batterieabdeckug - 2 LR03 / AAA, 1,5V-Batte-
rien sind für den Betrieb des Lasers erforderlich)
(Batterien nicht mitgeliefert)

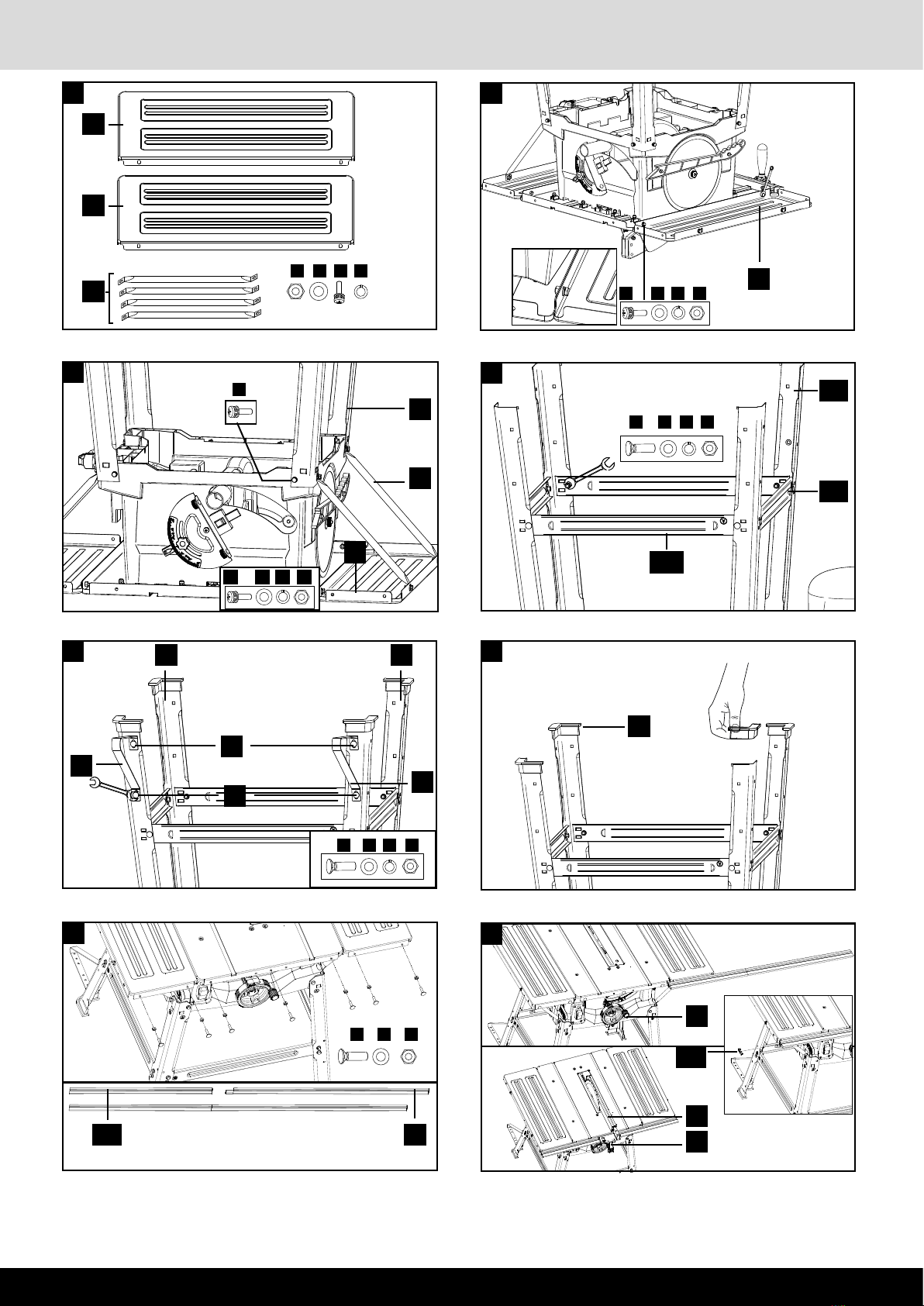

3. Lieferumfang
• Sägetisch mit vormontiertem Sägeblatt, 24 Zähne
• Sägeblattschutz
• Spaltkeil
• Parallelanschlag
• Anschlagschiene
• Queranschlag

DE |11
• Tischverbreiterung (2x)
• Schiebestock
• Standbeine (4x)
• Mittelstreben (4x)
• Gummifüße (4x)
• Standbügel (2x)
• Tischstützen (4x)
• Bedienungsanleitung
• Sechskantschraube mit Kreuzschlitz mit montierter
U-Scheibe/Federring, 16 Stück (a)
• Schlossschraube, 19 Stück (b)
• U-Scheibe, 27 Stück (c)
• Federring, 20 Stück (d)
• Muttern, 27 Stück (e)
• Ringschlüssel SW 10/22 (f)
• Gabelschlüssel SW 10 (g)
• Innensechskantschlüssel HX 6 (h)
• Sechskantschrauben (k)
4. Bestimmungsgemäße Verwendung
Die Tischkreissäge dient zum Längs- und Querschneiden
(nur mit Queranschlag) von Hölzern aller Art, entspre-
chend der Maschinengröße. Rundhölzer aller Art dürfen
nicht geschnitten werden.
Die Maschine darf nur nach ihrer Bestimmung verwendet
werden. Jede weitere darüber hinausgehende Verwen-
dung ist nicht bestimmungsgemäß. Für daraus hervor-
gehende Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Es dürfen nur für die Maschine geeignete Sägeblätter
(HM- oder CV-Sägeblätter) verwendet werden. Die Ver-
wendung von HSS-Sägeblättern und Trennscheiben aller
Art ist untersagt.
Bestandteil der bestimmungsgemäßen Verwendung ist
auch die Beachtung der Sicherheitshinweise, sowie der
Montageanleitung und Betriebshinweise in der Bedie-
nungsanleitung.
Personen, die die Maschine bedienen und warten, müs-
sen mit dieser vertraut und über mögliche Gefahren unter-
richtet sein. Darüber hinaus sind die geltenden Unfallver-
hütungsvorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen und
sicherheitstechnischen Bereichen sind zu beachten.
mACHTUNG
Beim Benutzen von Geräten müssen einige Sicherheits-
vorkehrungen eingehalten werden, um Verletzungen und
Schäden zu verhindern. Lesen Sie diese Bedienungs-
anleitung / Sicherheitshinweise deshalb sorgfältig durch.
Bewahren Sie diese gut auf, damit Ihnen die Informatio-
nen jederzeit zur Verfügung stehen. Falls Sie das Ge-
rät an andere Personen übergeben sollten, händigen
Sie diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.
Wir übernehmen keine Haftung für Unfälle oder Schä-
den, die durch Nichtbeachten dieser Anleitung und den
Sicherheitshinweisen entstehen.
Veränderungen an der Maschine schließen eine Haf-
tung des Herstellers und daraus entstehende Schä-
den gänzlich aus.
Trotz bestimmungsgemäßer Verwendung können be-
stimmte Restrisikofaktoren nicht vollständig ausge-
räumt werden. Bedingt durch Konstruktion und Auf-
bau der Maschine können folgende Risiken auftreten:
• Berührung des Sägeblattes im nicht abgedeckten
Sägebereich.
• Eingreifen in das laufende Sägeblatt (Schnittver-
letzung)
• Rückschlag von Werkstücken und Werkstückteilen
• Sägeblattbrüche
• Herausschleudern von fehlerhaften Hartmetalltei-
len des Sägeblattes
• Gehörschäden bei Nichtverwendung des nötigen
Gehörschutzes.
• Gesundheitsschädliche Emissionen von Holzstäu-
ben bei Verwendung in geschlossenen Räumen.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebe-
trieben sowie bei gleichzusetzenden Tätigkeiten ein-
gesetzt wird.
5. Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerk-
zeuge
mWARNUNG: Lesen Sie alle Sicherheitshin-
weise, Anweisungen, Bebilderungen und techni-
schen Daten, mit denen dieses Elektrowerkzeug
versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und An-
weisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begri󰀨
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzleitung) oder auf akkube-
triebene Elektrowerkzeuge (ohne Netzleitung).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.

12 | DE
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube be-
nden. Elektrowerkzeuge erzeugen Funken, die
den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle über
das Elektrowerkzeug verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen.
Der Stecker darf in keiner Weise verändert
werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Elektrowerk-
zeugen. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektri-
schen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberächen wie von Rohren, Heizungen, Her-
den und Kühlschränken. Es besteht ein erhöh-
tes Risiko durch elektrischen Schlag, wenn Ihr
Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern.
Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung
nicht, um das Elektrowerkzeug zu tragen, auf-
zuhängen oder um den Stecker aus der Steck-
dose zu ziehen. Halten Sie die Anschlusslei-
tung fern von Hitze, Öl, scharfen Kanten oder
sich bewegenden Teilen. Beschädigte oder ver-
wickelte Anschlussleitungen erhöhen das Risiko
eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungslei-
tungen, die auch für den Außenbereich geeig-
net sind. Die Anwendung einer für den Außenbe-
reich geeigneten Verlängerungsleitung verringert
das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in
feuchter Umgebung nicht vermeidbar ist, ver-
wenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters ver-
mindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Ar-
beit mit einem Elektrowerkzeug. Benutzen Sie
kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einuss von Drogen, Alkohol
oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeugs kann zu ernsthaften Verlet-
zungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeugs, ver-
ringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass das Elek-
trowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akku an-
schließen, es aufnehmen oder tragen. Wenn Sie
beim Tragen des Elektrowerkzeugs den Finger am
Schalter haben oder das Elektrowerkzeug einge-
schaltet an die Stromversorgung anschließen, kann
dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Teil des Elektrowerk-
zeugs bendet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und hal-
ten Sie jederzeit das Gleichgewicht. Dadurch
können Sie das Elektrowerkzeug in unerwarteten
Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie kei-
ne weite Kleidung oder Schmuck. Halten Sie
Haare und Kleidung fern von sich bewegenden
Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen er-
fasst werden.
g) Wenn Staubabsaug- und -au󰀨angeinrichtungen
montiert werden können, sind diese anzuschlie-
ßen und richtig zu verwenden. Verwendung einer
Staubabsaugung kann Gefährdungen durch Staub
verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit
und setzen Sie sich nicht über die Sicherheits-
regeln für Elektrowerkzeuge hinweg, auch
wenn Sie nach vielfachem Gebrauch mit dem
Elektrowerkzeug vertraut sind. Achtloses Han-
deln kann binnen Sekundenbruchteilen zu schwe-
ren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerk-
zeuges
a) Überlasten Sie das Elektrowerkzeug nicht. Ver-
wenden Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungs-
bereich.

DE |13
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist ge-
fährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/
oder entfernen Sie einen abnehmbaren Akku,
bevor Sie Geräteeinstellungen vornehmen,
Einsatzwerkzeugteile wechseln oder das Elek-
trowerkzeug weglegen. Diese Vorsichtsmaß-
nahme verhindert den unbeabsichtigten Start des
Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie keine Personen das Elektrowerk-
zeug benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn
sie von unerfahrenen Personen benutzt werden.
e) Pegen Sie Elektrowerkzeuge und Einsatz-
werkzeug mit Sorgfalt. Kontrollieren Sie, ob
bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion des
Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle ha-
ben ihre Ursache in schlecht gewarteten Elektro-
werkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sau-
ber. Sorgfältig gepegte Schneidwerkzeuge mit
scharfen Schneidkanten verklemmen sich weniger
und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
h) Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sau-
ber und frei von Öl und Fett. Rutschige Gri󰀨e und
Gri󰀨ächen erlauben keine sichere Bedienung und
Kontrolle des Elektrowerkzeugs in unvorhergese-
henen Situationen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qua-
liziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.
mWARNUNG
Dieses Elektrowerkzeug erzeugt während des Be-
triebs ein elektromagnetisches Feld. Dieses Feld
kann unter bestimmten Umständen aktive oder pas-
sive medizinische Implantate beeinträchtigen.
Um die Gefahr von ernsthaften oder tödlichen Ver-
letzungen zu verringern, empfehlen wir Personen mit
medizinischen Implantaten ihren Arzt und den Her-
steller vom medizinischen Implantat zu konsultieren,
bevor das Elektrowerkzeug bedient wird.
Sicherheitshinweise für Tischkreissägen
Schutzabdeckungsbezogene Sicherheitshinweise
a) Lassen Sie Schutzabdeckungen montiert.
Schutzabdeckungen müssen in funktionsfähi-
gem Zustand und richtig montiert sein.
Lockere, beschädigte oder nicht richtig funktionie-
rende Schutzabdeckungen müssen repariert oder
ersetzt werden.
b) Verwenden Sie für Trennschnitte stets die Sä-
geblatt-Schutzabdeckung und den Spaltkeil.
Für Trennschnitte, bei denen das Sageblatt voll-
ständig durch die Werkstückdicke sägt, verringern
die Schutzabdeckung und andere Sicherheitsein-
richtungen das Risiko von Verletzungen.
c) Befestigen Sie nach Fertigstellung von Ar-
beitsvorgängen (z. B. Falzen, Ausnuten oder
Auftrennen im Umschlagverfahren), bei denen
das Entfernen von Schutzabdeckung und/oder
Spaltkeil erforderlich ist, unverzüglich wieder
das Schutzsystem.
Die Schutzabdeckung verringern das Risiko von
Verletzungen.
d) Stellen Sie vor dem Einschalten des Elektro-
werkzeugs sicher, dass das Sageblatt nicht
die Schutzabdeckung, den Spaltkeil oder das
Werkstuck berührt.
Versehentlicher Kontakt dieser Komponenten mit
dem Sageblatt kann zu einer gefährlichen Situa-
tion führen.
e) Justieren Sie den Spaltkeil gemäß der Be-
schreibung in dieser Betriebsanleitung. Falsche
Abstande, Position und Ausrichtung können der
Grund dafür sein, dass der Spaltkeil einen Rück-
schlag nicht wirksam verhindert.
f) Damit der Spaltkeil funktionieren kann, muss
er auf das Werkstück einwirken. Bei Schnitten
in Werkstücke, die zu kurz sind, um den Spalt-
keil in Eingri󰀨 kommen zu lassen, ist der Spaltkeil
unwirksam. Unter diesen Bedingungen kann ein
Rückschlag nicht durch den Spaltkeil verhindert
werden.
g) Verwenden Sie das für den Spaltkeil passende
Sägeblatt. Damit der Spaltkeil richtig wirkt, muss
der Sägeblattdurchmesser zu dem entsprechen-
den Spaltkeil passen, das Stammblatt des Säge-
blatts dünner als der Spaltkeil sein und die Zahn-
breite mehr als die Spaltkeildicke betragen.

14 | DE
Sicherheitshinweise für Sägeverfahren
a) mGEFAHR: Kommen Sie mit Ihren Fingern
und Händen nicht in die Nähe des Sägeblatts
oder in den Sägebereich.
Ein Moment der Unachtsamkeit oder ein Ausrut-
schen könnte lhre Hand zum Sägeblatt hin lenken
und zu ernsthaften Verletzungen führen.
b) Führen Sie das Werkstück nur entgegen der
Drehrichtung dem Sägeblatt zu.
Zuführen des Werkstücks in der gleichen Richtung
wie die Drehrichtung des Sägeblatts oberhalb des
Tisches kann dazu führen, dass das Werkstück
und lhre Hand in das Sägeblatt gezogen werden.
c) Verwenden Sie bei Längsschnitten niemals den
Gehrungsanschlag zur Zuführung des Werk-
stücks, und verwenden Sie bei Querschnitten
mit dem Gehrungsanschlag niemals zusätzlich
den Parallelanschlag zur Längeneinstellung.
Gleichzeitiges Führen des Werkstücks mit dem
Parallelanschlag und dem Gehrungsanschlag er-
höht die Wahrscheinlichkeit, dass das Sägeblatt
klemmt und es zum Rückschlag kommt.
d) Üben Sie bei Längsschnitten die Zufuhrkraft
auf das Werkstück immer zwischen Anschlag-
schiene und Sägeblatt aus. Verwenden Sie
einen Schiebestock, wenn der Abstand zwi-
schen Anschlagschiene und Sägeblatt weni-
ger als 150 mm, und einen Schiebeblock, wenn
der Abstand weniger als 50 mm beträgt.
Derartige Arbeitshilfsmittel sorgen dafür, dass Ihre
Hand in sicherer Entfernung zum Sägeblatt bleibt.
e) Verwenden Sie nur den mitgelieferten Schiebe-
stock des Herstellers oder einen, der anwei-
sungsgemäß hergestellt ist.
Der Schiebestock sorgt für ausreichenden Ab-
stand zwischen Hand und Sägeblatt.
f) Verwenden Sie niemals einen beschädigten
oder angesagten Schiebestock.
Ein beschädigter Schiebestock kann brechen und
dazu führen, dass lhre Hand in das Sägeblatt gerät.
g) Arbeiten Sie nicht „freihändig“. Verwenden
Sie immer den Parallelanschlag oder den
Gehrungsanschlag, um das Werkstück anzu-
legen und zu führen. „Freihändig“ bedeutet,
das Werkstück statt mit Parallelanschlag oder
Gehrungsanschlag mit den Händen zu stützen
oder zu führen.
Freihändiges Sägen führt zu Fehlausrichtung,
Verklemmen und Rückschlag.
h) Greifen Sie nie um oder über ein sich drehen-
des Sägeblatt.
Das Greifen nach einem Werkstück kann zu un-
beabsichtigter Berührung mit dem sich drehenden
Sägeblatt führen.
i) Stützen Sie lange und/oder breite Werkstücke
hinter und/oder seitlich des Sägetischs ab, so
dass diese waagrecht bleiben.
Lange und/oder breite Werkstücke neigen dazu,
am Rand des Sägetischs abzukippen; dies führt
zum Verlust der Kontrolle, Verklemmen des Sag-
eblatts und Rückschlag.
j) Führen Sie das Werkstück gleichmäßig zu.
Verbiegen oder verdrehen Sie das Werkstück
nicht. Falls das Sägeblatt verklemmt, schalten
Sie das Elektrowerkzeug sofort aus, ziehen Sie
den Netzstecker und beheben Sie die Ursache
für das Verklemmen.
Das Verklemmen des Sägeblatts durch das Werk-
stück kann zu Rückschlag oder zum Blockieren
des Motors führen.
k) Entfernen Sie abgesägtes Material nicht, wäh-
rend die Säge läuft. Abgesägtes Material kann
sich zwischen Sägeblatt und Anschlagschiene
oder in der Schutzabdeckung festsetzen und beim
Entfernen lhre Finger in das Sägeblatt ziehen.
Schalten Sie die Säge aus und warten Sie, bis das
Sägeblatt zum Stillstand gekommen ist, bevor Sie
das Material entfernen.
l) Verwenden Sie für Längsschnitte an Werk-
stücken, die dünner als 2 mm sind, einen Zu-
satz-Parallelanschlag, der Kontakt mit der
Tischoberäche hat. Dünne Werkstücke können
sich unter dem Parallelanschlag verkeilen und zu
Rückschlag führen.
Rückschlag - Ursachen und entsprechende
Sicherheitshinweise
Ein Rückschlag ist die plötzliche Reaktion des Werk-
stücks infolge eines hakenden, klemmenden Säge-
blattes oder eines bezogen auf das Sägeblatt schräg
geführten Schnitts in das Werkstück oder wenn ein
Teil des Werkstücks zwischen Sägeblatt und Parallel-
anschlag oder einem anderen feststehenden Objekt
eingeklemmt wird.
In den meisten Fällen wird bei einem Rückschlag das
Werkstück durch den hinteren Teil des Sägeblatts er-
fasst, vom Sägetisch angehoben und in Richtung des
Bedieners geschleudert. Ein Rückschlag ist die Folge
eines falschen oder fehlerhaften Gebrauchs der Tisch-
kreissäge. Er kann durch geeignete Vorsichtsmaßnah-
me, wie nachfolgend beschrieben, verhindert werden.
a) Stellen Sie sich nie in direkte Linie mit dem
Sägeblatt. Halten Sie sich immer auf der Seite
zum Sägeblatt, auf der sich auch die Anschlag-
schiene bendet.
Bei einem Rückschlag kann das Werkstück mit
hoher Geschwindigkeit auf Personen geschleu-
dert werden, die vor und in einer Linie mit dem
Sägeblatt stehen.

DE |15
b) Greifen Sie niemals über oder hinter das Sä-
geblatt, um das Werkstück zu ziehen oder zu
stützen.
Es kann zu unbeabsichtigter Berührung mit dem
Sägeblatt kommen oder ein Rückschlag kann
dazu führen, dass Ihre Finger in das Sägeblatt ge-
zogen werden.
c) Halten und drücken Sie das Werkstück, wel-
ches abgesägt wird, niemals gegen das sich
drehende Sägeblatt.
Drücken des Werkstücks, welches abgesägt wird,
gegen das Sägeblatt führt zu Verklemmen und
Rückschlag.
d) Richten Sie die Anschlagschiene parallel zum
Sägeblatt aus.
Eine nicht ausgerichtete Anschlagschiene drückt
das Werkstack gegen das Sägeblatt und erzeugt
einen Rückschlag.
e) Verwenden Sie bei verdeckten Sägeschnitten
(z. B. Falzen, Ausnuten oder Auftrennen im
Umschlagverfahren) einen Druckkamm, um
das Werkstück gegen Tisch und Anschlag-
schiene zu führen.
Mit einem Druckkamm können Sie das Werkstück
bei Rückschlag besser kontrollieren.
f) Seien Sie besonders vorsichtig beim Sägen in
nicht einsehbare Bereiche zusammengebauter
Werkstücke.
Das eintauchende Sägeblatt kann in Objekte sä-
gen, die einen Rückschlag verursachen können.
g) Stützen Sie große Platten ab, um das Risiko
eines Rückschlags durch ein klemmendes Sä-
geblatt zu vermindern.
Große Platten können sich unter ihrem Eigenge-
wicht durchbiegen. Platten müssen überall dort
abgestützt werden, wo sie die Tischoberäche
überragen.
h) Seien Sie besonders vorsichtig beim Sägen
von Werkstücken, die verdreht, verknotet, ver-
zogen sind oder nicht über eine gerade Kan-
te verfügen, an der sie mit einem Gehrungs-
anschlag oder entlang einer Anschlagschiene
geführt werden können.
Ein verzogenes, verknotetes oder verdrehtes
Werkstück ist instabil und führt zur Fehlausrich-
tung der Schnittfuge mit dem Sägeblatt, Verklem-
men und Rückschlag.
i) Sägen Sie niemals mehrere aufeinander oder
hintereinander gestapelte Werkstücke.
Das Sägeblatt könnte ein oder mehrere Teile er-
fassen und einen Rückschlag verursachen.
j) Wenn Sie eine Säge, deren Sägeblatt im Werk-
stück steckt, wieder starten wollen, zentrieren
Sie das Sägeblatt im Sägespalt so, dass die
Sägezahne nicht im Werkstück verhakt sind.
Klemmt das Sägeblatt, kann es das Werkstück an-
heben und einen Rückschlag verursachen, wenn
die Sage erneut gestartet wird.
k) Halten Sie Sägeblätter sauber, scharf und aus-
reichend geschränkt. Verwenden Sie niemals
verzogene Sägeblätter oder Sägeblätter mit
rissigen oder gebrochenen Zähnen.
Scharfe und richtig geschränkte Sägeblätter mini-
mieren Klemmen, Blockieren und Rückschlag.
Sicherheitshinweise für die Bedienung von
Tischkreissägen
a) Schalten Sie die Tischkreissäge aus und tren-
nen Sie sie vom Netz, bevor Sie den Tisch-
einsatz entfernen, das Sägeblatt wechseln,
Einstellungen an Spaltkeil oder der Sägeblatt-
schutzabdeckung vornehmen und wenn die
Maschine unbeaufsichtigt gelassen wird.
Vorsichtsmaßnahmen dienen der Vermeidung von
Unfällen.
b) Lassen Sie die Tischkreissäge nie unbeauf-
sichtigt laufen. Schalten Sie das Elektrowerk-
zeug aus und verlassen es nicht, bevor es voll-
ständig zum Stillstand gekommen ist.
Eine unbeaufsichtigt laufende Säge stellt eine un-
kontrollierte Gefahr dar.
c) Stellen Sie die Tischkreissäge an einem Ort
auf, der eben und gut beleuchtetet ist und wo
Sie sicher stehen und das Gleichgewicht hal-
ten können. Der Aufstellort muss genug Platz
bieten, um die Größe lhrer Werkstücke gut zu
handhaben.
Unordnung, unbeleuchtete Arbeitsbereiche und un-
ebene, rutschige Boden können zu Unfällen führen.
d) Entfernen Sie regelmäßig Sägespäne und Sä-
gemehl unter dem Sägetisch und/oder von der
Staubabsaugung.
Angesammeltes Sägemehl ist brennbar und kann
sich selbst entzünden.
e) Sichern Sie die Tischkreissäge.
Eine nicht ordnungsgemäß gesicherte Tischkreis-
säge kann sich bewegen oder umkippen.
f) Entfernen Sie Einstellwerkzeuge, Holzreste
usw. von der Tischkreissäge, bevor Sie diese
einschalten.
Ablenkung oder mögliche Verklemmungen kön-
nen gefährlich sein.
g) Verwenden Sie immer Sägeblätter in der rich-
tigen Größe und mit passender Aufnahmeboh-
rung (z.B. rautenförmig oder rund).
Sägeblätter, die nicht zu den Montageteilen der
Sage passen, laufen unrund und führen zum Ver-
lust der Kontrolle.
h) Verwenden Sie niemals beschädigtes oder
falsches Sägeblatt-Montagematerial, wie z. B.
Flansche, Unterlegscheiben, Schrauben oder
Muttern.
Dieses Sageblatt-Montagematerial wurde speziell
für lhre Sage konstruiert, für sicheren Betrieb und
optimale Leistung.

16 | DE
15. Verwenden Sie nur Sägeblätter, die mit einer
gleich großen oder höheren Drehzahl als der auf
dem Elektrowerkzeug gekennzeichnet sind.
16. Verwenden Sie nur vom Hersteller empfohlene
Sägeblätter, die, falls sie zum Schneiden von Holz
oder ähnlichen Werksto󰀨en vorgesehen sind, EN
847-1 entsprechen.
17. Tragen Sie geeignete persönliche Schutzausrüstun-
gen, wie z.B.:
– Gehörschutz;
– Schutzhandschuhe beim Hantieren mit Säge-
blättern.
18. Verwenden Sie nur vom Hersteller empfohlene
Sägeblätter, die EN 847-1 entsprechen. Warnung!
Achten Sie beim Wechseln des Sägeblattes da-
rauf, dass die Schnittbreite nicht kleiner und die
Stammblattdicke des Sägeblattes nicht größer ist
als die Dicke des Spaltkeils!
19. Vermeiden Sie beim Sägen von Holz und Kunst-
sto󰀨en eine Überhitzung der Sägezähne. Redu-
zieren Sie die Vorschubgeschwindigkeit um zu
vermeiden, dass der Kunststo󰀨 schmilzt.
Achtung: Laserstrahlung
Nicht in den Strahl blicken
Laserklasse 2
Schützen Sie sich und Ihre Umwelt durch geeig-
nete Vorsichtsmaßnahmen vor Unfallgefahren!
• Nicht direkt mit ungeschütztem Auge in den Laser-
strahl blicken.
• Niemals direkt in den Strahlengang blicken.
• Den Laserstrahl nie auf reektierende Flächen und
Personen oder Tiere richten. Auch ein Laserstrahl
mit geringer Leistung kann Schäden am Auge ver-
ursachen.
• Vorsicht - wenn andere als die hier angegebenen
Verfahrensweisen ausgeführt werden, kann dies
zu einer gefährlichen Strahlungsexposition führen.
• Lasermodul niemals ö󰀨nen. Es könnte unerwartet
zu einer Strahlenexposition kommen.
• Wenn die Tischkreissäge längere Zeit nicht benutzt
wird, sollten die Batterien entfernt werden.
• Der Laser darf nicht gegen einen Laser anderen
Typs ausgetauscht werden.
• Reparaturen am Laser dürfen nur vom Hersteller
des Lasers oder einem autorisierten Vertreter vor-
genommen werden.
i) Stellen Sie sich nie auf die Tischkreissäge und
benutzen Sie die Tischkreissäge nicht als Tritt-
hocker.
Es können ernsthafte Verletzungen auftreten, wenn
das Elektrowerkzeug umkippt oder wenn Sie ver-
sehentlich mit dem Sägeblatt in Kontakt kommen.
j) Stellen Sie sicher, dass das Sägeblatt in der
richtigen Drehrichtung montiert ist. Verwen-
den Sie keine Schleifscheiben oder Drahtbürs-
ten mit der Tischkreissäge.
Unsachgemäße Montage des Sägeblattes oder
die Benutzung von nicht empfohlenem Zubehör
kann zu ernsthaften Verletzungen führen.
Sicherheitshinweise für den Umgang mit
Sägeblättern
1. Setzen Sie nur Einsatzwerkzeuge ein, wenn Sie
den Umgang damit beherrschen.
2. Beachten Sie die Höchstdrehzahl. Die auf dem
Einsatzwerkzeug angegebene Höchstdrehzahl
darf nicht überschritten werden. Halten Sie, falls
angegeben, den Drehzahlbereich ein.
3. Beachten Sie die Motor- Sägeblatt- Drehrichtung.
4. Verwenden Sie keine Einsatzwerkzeuge mit Ris-
sen. Mustern Sie gerissene Einsatzwerkzeuge
aus. Eine Instandsetzung ist nicht zulässig.
5. Reinigen Sie die Spannächen von Verschmut-
zungen, Fett, Öl und Wasser.
6. Verwenden Sie keine losen Reduzierringe oder
-buchsen zum Reduzieren von Bohrungen bei
Kreissägeblättern.
7. Achten Sie darauf, dass xierte Reduzierringe
zum Sichern des Einsatzwerkzeuges den gleichen
Durchmesser und mindestens 1/3 des Schnitt-
durchmessers haben.
8. Stellen Sie sicher, dass xierte Reduzierringe par-
allel zueinander sind.
9. Handhaben Sie Einsatzwerkzeuge mit Vorsicht.
Bewahren Sie diese am besten in der Originalver-
packung oder speziellen Behältnissen auf. Tragen
Sie Schutzhandschuhe, um die Gri󰀨sicherheit zu
verbessern und das Verletzungsrisiko weiter zu
mindern.
10. Stellen Sie vor der Benutzung von Einsatzwerk-
zeugen sicher, dass alle Schutzvorrichtungen ord-
nungsgemäß befestigt sind.
11. Vergewissern Sie sich vor dem Einsatz, dass das
von Ihnen benutzte Einsatzwerkzeug den techni-
schen Anforderungen dieses Elektrowerkzeuges
entspricht und ordnungsgemäß befestigt ist.
12. Benutzen Sie das mitgelieferte Sägeblatt nur für
Sägearbeiten in Holz, niemals zum Bearbeiten
von Metallen.
13. Verwenden Sie das richtige Sägeblatt für das zu
bearbeitende Material.
14. Verwenden Sie nur ein Sägeblatt mit einem Durch-
messer entsprechend den Angaben auf der Säge.

DE |17
• Verwenden Sie das Werkzeug, das in diesem
Handbuch empfohlen wird. So erreichen Sie, dass
Ihre Säge optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
• Bevor Sie Einstell- oder Wartungsarbeiten vorneh-
men, schalten Sie das Gerät ab und ziehen den
Netzstecker.
7. Technische Daten
Wechselstrommotor 230 V~50Hz
Leistung 2000 Watt
Betriebsart S6 40% *
Leerlaufdrehzahl 4800 min-1
Hartmetallsägeblatt ø 254 x ø 30 x 2,8 mm
Anzahl der Zähne 24. 48
Dicke Spaltkeil 2,5 mm
min. Maß Werkstück
B x L x H 10 x 50 x 1 mm
Tischgröße 546 x 630 mm
Schnitthöhe max. 90° 87 mm
Schnitthöhe max. 45° 55 mm
Höhenverstellung 0 - 87 mm
Sägeblatt schwenkbar 0 - 45°
Gehrungswinkel 0 - 45°
Absauganschluss ø 40 mm
Gewicht ca. 21,5/22,5 kg
Laserklasse 2
Wellenlänge Laser 650 nm
Leistung Laser ≤ 1 mW
Stromversorgung Laser-
modul
2x1,5V; AAA (nicht im
Lieferumfang)
* Betriebsart S6 40%: Durchlaufbetrieb mit Aus-
setzbelastung (Spieldauer 10 min). Um den Motor
nicht unzulässig zu erwärmen darf der Motor 40%
der Spieldauer mit der angegebenen Nennleistung
betrieben werden und muss anschließend 60% der
Spieldauer ohne Last weiterlaufen.
Geräuschwerte
Die Geräuschwerte wurden entsprechend EN 62841
ermittelt.
Schalldruckpegel LpA 93,5 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 106,5 dB(A)
Unsicherheit KWA 3 dB
Tragen Sie einen Gehörschutz.
Sicherheitshinweise zum Umgang mit Batterien
1. Achtung: Explosionsgefahr bei unsachgemäßem
Auswechseln der Batterien. Ersetzen Sie die Bat-
terien nur durch denselben oder einen gleichwer-
tigen Batterietyp. Beachten Sie die „Technischen
Daten“.
2. Batterien dürfen nicht geladen, mit anderen Mitteln
reaktiviert, auseinandergenommen, ins Feuer ge-
worfen oder kurzgeschlossen werden.
3. Vermeiden Sie Kontakt mit Haut, Augen und
Schleimhäuten. Bei Kontakt mit Batteriesäure
muss die betro󰀨ene Stelle sofort mit reichlich kla-
rem Wasser ausgespült und sofort ein Arzt aufge-
sucht werden.
4. Wenn Batterien verschluckt werden oder auf an-
dere Weise in den Körper gelangen, suchen Sie
sofort einen Arzt auf. Halten Sie Batterien von Kin-
dern und Tieren fern.
5. Nehmen Sie die Batterien aus dem Batteriefach
heraus, wenn sie verbraucht sind oder wenn Sie
die Tischkreissäge längere Zeit nicht benutzen. So
vermeiden Sie Schäden, die durch auslaufende
Batterien entstehen können.
6. Setzen Sie Batterien keinen extremen Bedingun-
gen aus, indem Sie sie z. B. auf Heizkörpern oder
unter direkter Sonneneinstrahlung lagern.
7. Reinigen Sie Batterie- und Gerätekontakte bei Be-
darf vor dem Einlegen, z. B. mit etwas Schmirgel-
leinen.
8. Achten Sie beim Einlegen auf die richtige Polarität.
9. Verwenden Sie keine alten und neuen Batterien
unterschiedlichen Typs zusammen. Einlegen der
Batterien reinigen.
Restrisiken
Das Elektrowerkzeug ist nach dem Stand der
Technik und den anerkannten sicherheitstechni-
schen Regeln gebaut. Dennoch können beim Ar-
beiten einzelne Restrisiken auftreten.
• Gefährdung der Gesundheit durch Strom bei Ver-
wendung nicht ordnungsgemäßer Elektro-An-
schlussleitungen.
• Desweiteren können trotz aller getro󰀨ener Vorkeh-
rungen nicht o󰀨ensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die
„Sicherheitshinweise“ und die „Bestimmungsgemä-
ße Verwendung“ sowie die Bedienungsanweisung
insgesamt beachtet werden.
• Belasten Sie die Maschine nicht unnötig: zu star-
ker Druck beim Sägen beschädigt das Sägeblatt
schnell. Dies kann zu einer Leistungsverminderung
der Maschine bei der Verarbeitung und einer Ver-
minderung der Schnittgenauigkeit führen.
• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steck-
dose darf die Betriebstaste nicht gedrückt werden.

18 | DE
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken. Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
HINWEIS: Die angegebenen Geräuschemissions-
werte sind nach einem genormten Prüfverfahren
gemessen worden und können zum Vergleich eines
Elektrowerkzeugs mit einem anderen verwendet wer-
den können.
Die angegebenen Geräuschemissionswerte können
auch zu einer vorläugen Einschätzung der Belas-
tung verwendet werden.
mWARNUNG: Die Geräuschemissionen können
während der tatsächlichen Benutzung des Elektro-
werkzeugs von den Angabewerten abweichen, ab-
hängig von der Art und Weise, in der das Elektrowerk-
zeug verwendet wird, insbesondere, welche Art von
Werkstück bearbeitet wird. Ergreifen Sie Maßnah-
men, um sich gegen Lärmbelastungen zu schützen.
Berücksichtigen Sie dabei den gesamten Arbeits-
ablauf, also auch Zeitpunkte, zu denen das Elektro-
werkzeug ohne Last arbeitet oder ausgeschaltet ist.
Geeignete Maßnahmen umfassen unter anderem
eine regelmäßige Wartung und Pege des Elektro-
werkzeuges und der Einsatzwerkzeuge, regelmäßige
Pausen sowie eine gute Planung der Arbeitsabläufe.
8. Vor Inbetriebnahme
• Ö󰀨nen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
mGEFAHR
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststo󰀨-
beuteln, Folien und Kleinteilen spielen! Es be-
steht Verschluckungs- und Erstickungsgefahr!
• Die Maschine muss standsicher aufgestellt wer-
den. Schrauben Sie sie dazu auf einer Werkbank,
dem Untergestell o. ä. fest. Verwenden Sie dazu
die Bohrungen, die sich auf der Innenseite der Ge-
stellfüße benden.
• Vor Inbetriebnahme müssen alle Abdeckungen und Si-
cherheitsvorrichtungen ordnungsgemäß montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewis-
sern Sie sich, ob das Sägeblatt richtig montiert ist und
bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt-Steckdose an, die
mit mindestens 16 A abgesichert ist.
9. Montage
mWARNUNG: Verletzungsgefahr!
Wenn Sie die Tischkreissäge unsachgemäß montieren,
kann dies zu schweren Verletzungen führen.
Montieren Sie die Tischkreissäge vor Inbetriebnahme
ordnungsgemäß und vollständig, einschließlich aller
Abdeckungen und Sicherheitsvorrichtungen.
Stecken Sie den Netzstecker keinesfalls vor Abschluss
der Montage in die Steckdose.
Wenn Verbindungen mit einer Sechskantschraube,
Mutter, Federring und Unterlegscheibe gesichert wer-
den, müssen die Unterlegscheibe und der Federring
unter der Sechskantschraube angebracht werden.
Der Federring liegt dabei immer direkt an der (Innen-)
Sechskantschraube bzw. Mutter.
Sechskantschrauben müssen jeweils von außen nach
innen eingesteckt werden und die Verbindungen mit
Muttern von innen gesichert werden. Muttern und
Schrauben dürfen während der Montage nur handfest
angezogen werden, sodass sie nicht herausfallen kön-
nen. Wenn Sie die Muttern und Schrauben bereits vor
der Endmontage festziehen, kann die Tischkreissäge
nicht korrekt und standsicher aufgestellt werden.
9.1 Gestell und Tischverbreiterung montieren
(Abb. 4-10)
1. Tischkreissäge umdrehen und auf den Boden legen.
2. Tischverbreiterung (6) am Sägetisch (1) mittels der
Sechskantschrauben (a), den Scheiben (c), den Fe-
derringen (d) und den Muttern (e) locker befestigen
(Abb. 6).
3. Die vier Standbeine (19) werden zusammen mit den
Tischstützen (24) am Gehäuse verschraubt (Abb. 7).
4. Die Tischstützen (24) mittels den Sechskantschrau-
ben (a), den Scheiben (c), den Federringen (d) und
den Muttern (e) an den Tischverbreiterungen (6) lo-
cker befestigen. Die Standbeine (19) und die Tisch-
stützen (24) mit der Sechskantschrauben (a) am
Gehäuse der Tischkreissäge locker anziehen.
5. Jetzt die vier Mittelstreben (20a, 20b) locker an
den Standbeinen (19) verschrauben. Verwenden
Sie die Schlossschrauben (b), die Scheiben (c),
die Federringe (d) und die Muttern (e) (Abb. 8).
6. An den Bohrungen in den hinteren Standbeinen
(19) die Standbügel (22) verschrauben.

DE |19
Montagematerial: jeweils 2 Schlossschrauben
(b), die Scheiben (c), die Federringe (d) und die
Muttern (e) (Abb. 9).
ACHTUNG: Beide Standbügel müssen an der
Rückseite der Maschine an den Befestigungs-
punkten (23) befestigt werden (Abb. 9).
7. Tischverbreiterung (6) eben mit dem Sägetisch
ausrichten.
8. Anschließend sämtliche Schrauben der Stand-
beine (19) und der Tischverbreiterung (6) fest-
ziehen.
9. Nun die Gummifüße (21) auf die Standbeine (19)
aufstecken (Abb. 10).
10. Die Tischkreissäge auf das Untergestell (11) stel-
len.
9.2 Führungsschiene einsetzen (Abb. 11+12)
1. Montieren Sie die Schlossschrauben (b) in den
dafür vorgesehenen Bohrungen im Arbeitstisch
und den Tischverbreiterungen (6), indem Sie die-
se von hinten mit den Flanschmuttern (e) sichern.
2. Ziehen Sie die Flanschmuttern (e) leicht an.
3. Verbinden Sie beide Führungsschienen (15, 15a).
4. Schieben Sie die verbundenen Schienen über
die Führungsnut auf der Rückseite über die
Schlossschrauben (b), bis diese mittig zur Tisch-
äche sitzen.
9.3 Führungsschiene ausrichten (Abb. 11+12)
1. Drehen Sie das Sägeblatt maximal aus dem Sä-
getisch heraus, indem Sie die Kurbel (10) im Uhr-
zeigersinn bis zum Anschlag drehen.
2. Positionieren Sie den Parallelanschlag mit ge-
ö󰀨netem Exzenterhebel (13) auf die Führungs-
schienen (15) am Sägetisch und xieren diesen
in der 0-Position, indem Sie den Exzenterhebel
(13) vollständig nach unten drücken.
3. Verschieben Sie die verbundenen Führungs-
schienen so weit nach links, bis der Parallel-
anschlag an der rechten Außenseite des Säge-
blatts ansteht.
4. Anschließend ziehen Sie die Flanschmuttern (e)
fest an, um diese Einstellung zu xieren.
5. Bringen Sie nun auf beiden Seiten der Schiene
die Endkappen (15b) an.
9.4 Sägeblattschutz montieren/demontieren
(Abb. 13 + 14)
1. Schraube mit Mutter und Beilagscheibe (27) des
Sägeblattschutzes (2) lösen. Den Sägeblattschutz
(2) von oben auf den Spaltkeil (3) aufsetzen.
2. Schraube mit Mutter und Beilagscheibe (27) mon-
tieren, so dass die Schraube fest im Langloch sitzt.
3. Schraube (27) nicht zu fest anziehen. Der Säge-
blattschutz muss frei beweglich bleiben.
4. Die Demontage erfolgt in umgekehrter Reihenfolge.
mWARNUNG: Vor Sägebeginn muss der Sägeblatt-
schutz (2) auf das Sägegut abgesenkt werden.
Prüfen Sie den Sägeblattschutz (2) nach der Montage
auf die korrekte Funktion. Heben Sie den Sägeblatt-
schutz an und lassen Sie diesen los. Der Sägeblatt-
schutz sollte sich selbstständig in die Ausgangslage
zurückbewegen.
9.5 Spaltkeil montieren / einstellen;
Batterie einsetzen (Abb. 13-16)
Achtung! Netzstecker ziehen! Die Einstellung des
Sägeblatts (4) muss nach jedem Sägeblattwechsel
überprüft werden.
1. Einlegen der Batterien für den Betrieb des Lasers
(Abb.13a):
- Stellen Sie den Schalter Laser (34) Ein/Aus auf die
Position „0“ (Laser aus).
- Entfernen Sie die Batteriefachabdeckung (36),
indem Sie die Schraube Batteriefach (35) lösen.
Entfernen Sie nun die Batteriefachabdeckung (36)
durch seitliches abwinkeln.
- Legen Sie die Batterien Typ LR03 / AAA (nicht im
Lieferumfang) ein, achten Sie dabei auf die richtige
Polarität (siehe Abb. 13a).
- Setzen Sie die Batteriefachabdeckung (36) wieder
ein und befestigen Sie diese mit der Schraube (35).
• Anmerkungen zu den Batterien:
- Wenn Sie den Laser längere Zeit nicht benutzen,
entnehmen Sie bitte die Batterien aus dem Batte-
riefach. Ein Auslaufen der Batterieüssigkeit könn-
te das Gerät beschädigen.
- Batterien nicht auf Heizkörpern ablegen oder für
längere Zeit starker Sonneneinstrahlung ausset-
zen; Temperaturen über 45 °C könnten das Gerät
beschädigen.
2. Erstmontage des Lasermoduls:
- Montieren Sie den Laser mit den beiden Kreuz-
schlitzschrauben (z), Abb. 15.
3. Sägeblatt (4) auf max. Schnitttiefe einstellen, in die
0° Stellung bringen und arretieren.
4. Sägeblattschutz (2) demontieren (nicht bei Erst-
montage).
5. Die beiden Senkkopfschrauben Tischeinlage (25)
lösen und die Tischeinlage (5) herausnehmen.
6. Die Befestigungsschraube Spaltkeil (26) lockern
(verwenden Sie hierzu den mitgelieferten Gabel-
schlüssel SW8).
7. Spaltkeil (3) nach oben schieben.
8. Der Abstand zwischen Sägeblatt (4) und Spaltkeil
(3) soll 3-5 mm sein. (Abb. 18)
9. Die Befestigungsschraube (26) wieder festziehen
und die Tischeinlage (5) montieren.
10. Sägeblattschutz (2) mit der Schraube mit Rändel-
mutter und Beilagscheibe (27) montieren.

20 | DE
9.6 Absaugvorrichtung anschließen (Abb. 2)
1. Stecken Sie einen Absaugschlauch an den Ab-
saugadapter (16) an. Sichern Sie den Absaug-
schlauch eventuell mit einer Schlauchklemme
(nicht im Lieferumfang enthalten), um ein Abrut-
schen vom Absaugadapter (16) zu verhindern.
2. Ein Haushaltsstaubsauger ist nicht als Absaug-
vorrichtung geeignet. Verwenden Sie einen Mehr-
zwecksauger oder eine ausdrückliche Späneab-
sauganlage.
10. Bedienung
10.1 Ein-/Ausschalter (Abb. 3)
• Durch Drücken der grünen Taste „I“ kann die Säge
eingeschaltet werden. Vor Beginn des Sägens ab-
warten, bis das Sägeblatt seine maximale Drehzahl
erreicht hat.
• Um die Säge wieder auszuschalten, muss die rote
Taste „0“ gedrückt werden.
10.2 Schnittiefe einstellen (Abb. 1+3)
Durch Drehen des Handrades (9) kann das Sägeblatt
(4) auf die gewünschte Schnitttiefe eingestellt werden.
• Entgegen dem Uhrzeigersinn: größere Schnitttiefe
• Im Uhrzeigersinn: kleinere Schnitttiefe
Überprüfen Sie die Einstellung anhand eines Probe-
schnittes.
10.3 Winkel einstellen (Abb. 1, 17, 21, 22)
Mit der Tischkreissäge können Schrägschnitte nach
links von 0°-45° zum Parallelanschlag (14) ausgeführt
werden.
mPrüfen Sie vor jedem Schnitt, dass zwischen An-
schlagschiene (30), Queranschlag (31) und Sägeblatt
(4) keine Kollision möglich ist.
1. Feststellgri󰀨 (7) lösen.
2. Durch Drehen des Handrads (9) das gewünschte
Winkelmaß an der Skala einstellen.
3. Feststellgri󰀨 (7) in gewünschter Winkelstellung arre-
tieren.
10.4 Verwendung des Parallelanschlags
(Abb. 17-23)
10.4.1 Anschlaghöhe einstellen (Abb. 17+18)
• Die Anschlagschiene (30) des Parallelanschlages
(14) besitzt zwei verschieden hohe Führungsächen.
• Je nach Dicke der zu schneidenden Materialien muss
die Anschlagschiene (30) , für dickes Material (über
25 mm Werkstückdicke) und für dünnes Material (un-
ter 25 mm Werkstückdicke) verwendet werden.
10.4.2 Anschlagschiene drehen (Abb. 17)
1. Lockern Sie zum Drehen der Anschlagschiene
(30) zuerst die Rändelmuttern (i).
2. Nun kann die Anschlagschiene (30) von dem
Parallelanschlag (14) abgezogen und mit der
entsprechenden Führung wieder über diese ge-
schoben werden.
3. Ziehen Sie die Rändelmuttern (i) wieder an.
4. Die Anschlagschiene (30) kann je nach Bedarf
links oder rechts von dem Parallelanschlag (14)
angebracht werden. Montieren Sie hierzu nur die
Schrauben von der anderen Seite des Parallel-
anschlags (14).
10.4.3 Schnittbreite einstellen (Abb. 18+19)
Beim Längsschneiden von Holzteilen muss der Par-
allelanschlag (14) verwendet werden.
1. Den Parallelanschlag (14) von oben auf die Füh-
rungsschiene (15) für Parallelanschlag (14) set-
zen.
2. Auf der Führungsschiene (15) für Parallelan-
schlag (14) benden sich 2 Skalen, welche den
Abstand zwischen Parallelanschlag (14) und Sä-
geblatt (4) anzeigen.
3. Wählen Sie abhängig davon, ob die Anschlag-
schiene (30) für die Bearbeitung von dickem
oder dünnem Material gedreht ist, die passende
Skala:
Hohe Anschlagschiene: dickes Material
Niedrige Anschlagschiene: dünnes Material
4. Parallelanschlag (14) auf das gewünschte Maß
am Schauglas einstellen und mit dem Exzenter-
hebel (13) für Parallelanschlag (14) xieren.
10.4.4 Anschlaglänge einstellen (Abb. 20)
Um das Klemmen des Schnittgutes zu vermeiden,
ist die Anschlagschiene (30) in Längsrichtung ver-
schiebbar.
Faustregel: Das hintere Ende des Anschlages stößt
an eine gedachte Linie. Diese beginnt etwa bei der
Sägeblattmitte und verläuft unter 45° nach hinten.
1. Benötigte Schnittbreite einstellen.
2. Rändelmuttern (i) lockern und Anschlagschiene
(30) so weit vorschieben, bis die gedachte 45°
Linie berührt wird.
3. Rändelmuttern (i) wieder festziehen.
10.4.5 Justieren des Parallelanschlags
(Abb. 21+21a)
ACHTUNG: Sägeblattschutz (2) abnehmen (siehe
9.4).
1. Sägeblatt (4) auf maximale Schnitttiefe einstel-
len.
2. Parallelanschlag (14) so einstellen, dass die An-
schlagschiene (30) das Sägeblatt berührt (Einstel-
lung für dickes Material, siehe 10.4.3).
