• Utsätt inte produkten och dess delar för
fukt eller vatten – risk för elöverslag och
brand.
• Byt inte hängsäkringen i sladden till
säkring av annan storlek än original – fel
säkringsstorlek kan skada produkten och
medföra brandrisk.
• Ställ in ljudvolymen till säker och
komfortabel nivå.
• Kontakta återförsäljaren om:
– Vatten eller andra främmande
material eller föremål har trängt in i
produkten.
– Produkten avger rök.
– Produkten avger onormal lukt.
Symboler
Läs bruksanvisningen.
Godkänd enligt gällande
direktiv/förordningar.
Uttjänt produkt sorteras som
elavfall.
TEKNISKA DATA
Märkspänning 12 V DC
Eekt 4 x 40 W
Högtalarimpedans 4 Ohm
Max. strömförbrukning 15 A
Signal/brusförhållande 50 dB
Stereoseparation 35 dB vid 1 kHz
RCA lågnivåutgång Ja
Bluetooth Ja
AUX (3,5 mm) Ja
SD-uttag Ja
SÄKERHETSANVISNINGAR
• Produkten får anslutas endast till 12 V
elsystem med chassiansluten minuspol.
• För att minska risken att produkten skadas
vid eventuell kortslutning under
installationsarbetet ska minuskabeln
kopplas bort från fordonsbatteriet innan
produkten ansluts.
• Kontrollera att produkten är korrekt
ansluten enligt elkretsschemat
(färgkodade ledare). Felaktig anslutning
kan medföra att såväl produkten inte
fungerar som skador i fordonets elsystem.
• Kontrollera att högtalarna ansluts korrekt:
– ledaren märkt (–) ska anslutas till
plinten märkt (–).
– Anslut aldrig höger och vänster
högtalares ledare till varandra eller
till fordonets kaross eller chassi.
• Produktens ventilationsöppningar får inte
täckas eller blockeras på annat sätt.
Blockerade ventilationsöppningar medför
överhettning och risk för produktskador
och brand.
• Demontera inte produkten och försök inte
ändra eller reparera den – risk för
funktionsfel eller skador på produkten
• Inga produktfunktioner som kan inverka
menligt på traksäkerheten får användas
eller ställas in under körning – stanna
fordonet först.
• Använd inte produkten om
omgivningstemperaturen är lägre än –10
eller högre än +50 °C.
• Kontrollera noga att alla anslutningar är
korrekta, särskilt strömförsörjningen (hög
ström) och minnet (låg ström). Korrekt
anslutning minimerar produktens
strömförbrukning i avstängt läge
(viloströmförbrukning) och säkerställer att
inställningarna i minnet bevaras.
• Installera produkten på sådant sätt att
traksäkerheten och säkert handhavande
av fordonet inte kan äventyras.

SE
9
11. Avsluta samtal
12. AUX-ingång
13. Snabbval (förinställda radiostationer)
14. Stegningsknapp för frekvensinställning och
låtval
15. USB-port

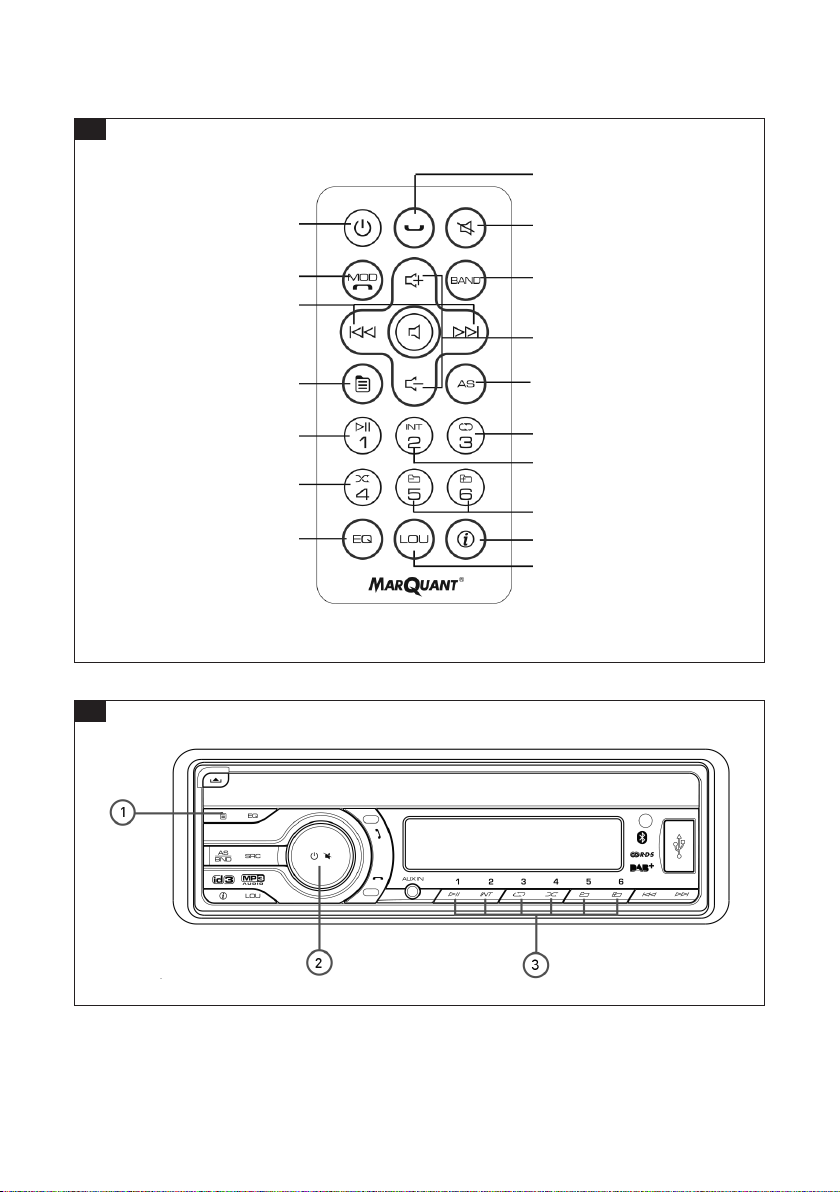

BILD 1
MONTERING
• Funktionstesta bilstereon före permanent
montering genom att ansluta den
provisoriskt och testa alla funktioner.
• Använd bara medföljande delar vid
installationen. Användning av andra delar
kan orsaka funktionsfel.
• Montera bilstereon så att den inte stör
föraren och inte kan skada passagerare
vid kraftiga inbromsningar eller
kollisioner.
• Montera inte bilstereon så att den utsätts
för direkt solljus eller varmluft, eller så att
den utsätts för damm, smuts eller kraftiga
vibrationer.
OBS!
Ta loss frontpanelen före montering.
DINFÄSTE
Montering av huvudenheten
A. Instrumentpanel
B. Hållare
BILD 2
För in hållaren i fordonets instrumentpanel
och välj de fästbleck som passar
instrumentpanelens tjocklek. Böj
fästblecken inåt för att fästa hållarhylsan i
instrumentpanelen.
MMC Ja
USB-port Ja
ISO Ja
Fjärrkontroll Medföljer
DAB-antenn Säljs separat
FM-radio
Frekvensområde 87,5 – 108,0 MHz
Känslighet Bättre än 10 dB vid S/N = 30 dB
Stereoseparation 35 dB vid 1 kHz
Signal/brus-förhållande (S/N) 50 dB
AM-radio
Frekvensområde 522 – 1620 kHz
Känslighet Bättre än 45 dB
Signal/brus-förhållande (S/N) 40 dB
DAB-radio
Frekvensområde 174,928 – 239,200 MHz
Känslighet > 93 dB
Stereoseparation 50 dB vid 1 kHz
Signal/brus-förhållande (S/N) 65 dB
BESKRIVNING
FRONTPANEL
1. Spärrknapp
2. Menyknapp
3. Equalizer
4. Programkälla (SRC)
5. Volyminställning
6. Telefonknapp
7. Automatisk stationssökning/lagring och
val av AM-/FM-band
8. Klocka/ID3
9. Loudness-knapp
10. Strömbrytare (på/av) samt ljudavstängning
(mute)

SE
10
grund av fordonets rörelser eller
vibrationer.
• På den löstagbara frontpanelens
baksida nns en stickkontakt för alla
elanslutningar mellan panel och
huvudenhet. Stickkontakten är ömtålig
och mycket viktig. Vidrör den inte med
naglar, pennor, skruvmejslar eller andra
föremål.
OBS!
Den löstagbara frontpanelens kontakt (A)
ska vid behov rengöras med en bomullstrasa
fuktad med isopropanol. Resten av panelen
ska endast torkas med torr, mjuk trasa.
BILD 6
ELANSLUTNING
VIKTIGT!
• Isolera alla lösa ledarändar med eltejp.
• Garantin blir ogiltig om produkten
ansluts eller används felaktigt.
• Kontrollera fordonets kablage noga och
anslut sedan rätt ledare till de
medföljande ISO-ledarna.
• Bilstereon får anslutas endast till 12 V
elsystem (fordonsbatteriet har 6 celler)
med chassiansluten minuspol. Om
fordonet har chassiansluten pluspol,
behövs en polaritetsomvandlare.
1. Bryt strömförsörjningen genom att ta ut
säkringen ur fordonets säkringsbox, innan
elanslutningen påbörjas.
2. Anslut strömförsörjningsledaren till någon
av säkringsboxens tillbehörsplintar.
3. Anslut den svarta jordledaren till en
metalldel i fordonets kaross eller chassi.
Se till att jordledaren för god kontakt med
karossen/chassit.
4. Anslut övriga ledare enligt bilden.
Demontering
1. Ta loss frontramen (A) genom att
fatta tag i dess spår och dra utåt.
(Vid återmontering av ramen ska sidan
med spåret vara vänd nedåt.)
2. För in de medföljande
demonteringsverktygen i spåren (B) på
båda sidor av huvudenheten tills de klickar
fast. Dra verktygen utåt för att demontera
huvudenheten från instrumentpanelen.
BILD 3
LÖSTAGBAR FRONTPANEL
A. Spärrknapp
BILD 4
Losstagning av frontpanel
1. Bryt strömförsörjningen.
2. Tryck på frontpanelens spärrknapp.
3. Ta loss frontpanelen.
Fastsättning av frontpanel
1. Passa in panelens högra ände i
huvudenheten.
2. Tryck sedan på panelens vänstra ände tills
den klickar fast i huvudenheten.
BILD 5
VIKTIGT!
• Försök inte passa in panelens vänstra
ände först – det kan skada panelen.
• Den löstagbara frontpanelen är känslig
för slag och stötar. När panelen tagits
loss, placera den genast i en skyddande
väska eller motsvarande och undvik att
tappa den eller på annat sätt utsätta
den för stötar.
• När spärrknappen trycks in kan panelen
lätt lossna och falla ner, till exempel på
