marset Joan Gaspar Vetra S User manual

Vetra S / P
Assembly Instructions
Instrucciones de montaje
Instructions de montage
Montageanleitung
Joan Gaspar
WARNING
1. It is recommended that a professional electrician be responsible for installing the light.
2. Disconnect power supply before installation.
3. If the wire or exible cord is damaged,it must only be changed by the manufacturer, their Service
Dept. or qualied personnel in order to avoid risk.
4. The light source contained in this luminaire shall only be replaced by the manufacturer or his
service agent or a similar qualied person.
5. To clean the luminaire use a soft damp cloth with soap or neutral detergent. Do not use alcohol or
other solvents.
ADVERTENCIAS
1. Se recomienda que la instalación sea realizada por un profesional.
2. Desconectar la conexión a red antes de ser manipulada.
3. Si el cable exible o cordón de esta luminaria está dañado, deberá sustituirse exclusivamente por
el fabricante o su servicio técnico o una persona de cualicación equivalente con objeto de evitar
cualquier riesgo.
4. La fuente de luz de esta luminaria debe reemplazarse únicamente por el fabricante , su servicio
técnico o persona cualicada equivalente.
5. Para limpiar la luminaria utilizar un paño suave humedecido con agua y detergente neutro si fuera
necesario. No utilizar alcohol u otros disolventes.
ATTENTION
1. Il est recommandé de faire exécuter l’installation par un professionnel.
2. Débranchez la connexion au réseau avant toute manipulation.
3. Si le câble exible ou l du luminaire est endommagé, il conviendra de faire appel au fabricant, à
son service technique ou encore à une personne qualiée pour le remplacer et éviter ainsi tout risque
fâcheux.
4. La source de lumière contenue dans ce luminaire doit être remplacée uniquement par le fabricant
ou son agent de maintenance, ou par une personne de qualication similaire.
5. Pour nettoyer le luminaire, nous vous recommandons d’utiliser un chiffon doux humidié d’eau et
de détergent neutre, le cas échéant. N’utilisez pas d’alcool ni d’autres types de dissolvants.
HINWEISE
1. Wir empfehlen, die Installation von einem Fachmann vornehmen zu lassen.
2. Unterbrechen Sie die Verbindung zum Netz vor Beginn der Arbeit.
3. Wird das Kabel der Leuchte beschädigt, darf dieses nur durch den Hersteller, dessen technischen
Service, oder eine entsprechend qualizierte Person ausgetauscht werden, um eventuelle Risiken zu
vermeiden.
4. Die Lichtquelle dieses Geräts darf nur vom Hersteller oder einem Vertreter oder einer anderen
qualizierten Person ersetzt werden.
5. Zur Reinigung der Leuchte empehlt es sich, ein weiches Tuch zu verwenden und dieses, falls
nötig, mit Wasser und einem neutralen Reiniger zu befeuchten. Alkohol oder Lösungsmittel sind zur
Reinigung nicht geeignet.

1
1.1.
Remove the screw and plastic nut.
1.2.
Attach the rod (A) to the base (B) with the
screw supplied (C).
1.1. Sacar el tornillo y la tuerca de plástico.
1.2. Fijar la tija (A) en la base (B) con el tornillo
suministrado (C).
1.1.
Enlever la vis et l’écrou en plastique.
1.2.
Fixer la tige (A) sur la base (B) avec la vis
fournie (C).
1.1.
Entfernen Sie die Plastikschraube und
-mutter.
1.2.
Befestigen Sie die Stange (A) am Sockel
(B), indem Sie die mitgelieferte Schraube (C)
benutzen.
A
B
C
2
2.1. Insert the leveling bracket (E) inside the glass
shade (D).
2.2. With one hand on the bracket (E) and another
on the shade (D), insert the rod (A) through the
central hole in the shade (D).
2.3. Rest the leveler (E) on the rod (A), making sure
it passes through the central hole in the leveler (E).
2.1. Introducir el soporte nivelador (E) dentro de la
pantalla de vidrio (D).
2.2. Con una mano en el soporte (E) y otra en la
pantalla (D), introducir la tija (A) por el oricio central
de la pantalla (D).
2.3. Apoyar el nivelador (E) sobre la tija (A)
asegurando que está introducido en el taladro
central del nivelador (E).
2.1.
Introduire le support du niveleur (E) dans
l’abat-jour en verre (D).
2.2.
Avec une main sur le support (E) et une
autre sur l’abat-jour (D), introduire la tige (A)
dans le trou central de l’abat-jour (D).
2.3.
Appuyer le niveleur (E) sur la tige (A) en
veillant à ce qu’il soit introduit dans le letage
central du niveleur (E).
2.1.
Führen Sie die Nivellierstütze (E) in den
Glaslampenschirm (D) ein.
2.2.
Mit einer Hand an der Stütze (E) und der
anderen am Lampenschirm (D), führen Sie die
Stange (A) durch die zentrale Öffnung des
Lampenschirms (D).
2.3.
Setzen Sie die Nivellierstütze (E) auf die
Stange (A) und achten Sie dabei darauf, dass
diese in das zentrale Bohrloch der Nivellierstütze
eingeführt wird.
E
D
2.1.
2.2.
2.3.
A

3
3.1.
Twist the nut (F) in the rod (A) to secure the
shade (D).
3.2.
Adjust the shade (D) by turning the three
levelers (E) until the shade is straight.
3.1. Roscar la tuerca (F) en la tija (A) para jar la
pantalla (D).
3.2. Regular la pantalla (D) girando los tres niveles
(E) hasta que la pantalla quede recta.
3.1.
Visser l’écrou (F) sur la tige (A) pour xer
l’abat-jour (D).
3.2.
Régler l’abat-jour (D) en faisant tourner les
trois niveaux (E) jusqu’à ce que l’abat-jour soit
droit.
3.1.
Drehen Sie die Schraube (F) in das Rohr
(A), um den Lampenschirm (D) zu befestigen.
3.2.
Regulieren Sie den Lampenschirm (D),
indem Sie an den drei Stufen (E) drehen, bis der
Lampenschirm gerade ist.
D
F
E
A
0º
4
4.1. Screw the cap (H) on the nut (F).
4. Roscar la tapa (H) en la tuerca (F).
4.1. Visser le couvercle (H) sur l’écrou (F).
4.1. Drehen Sie die Abdeckung (H) auf die Schraube
(F).
H
F

5
NOTE
Switch on/off and adjust the luminaire by
pressing the button.
NOTA
Encender, apagar y regular la luminaria
presionando el pulsador.
REMARQUE
Allumer, éteindre et régler le luminaire en appuyant
sur le bouton.
HINWEIS
Sie können die Lampe einschalten, ausschalten
und das Licht regulieren, indem Sie den Schalter
drücken.

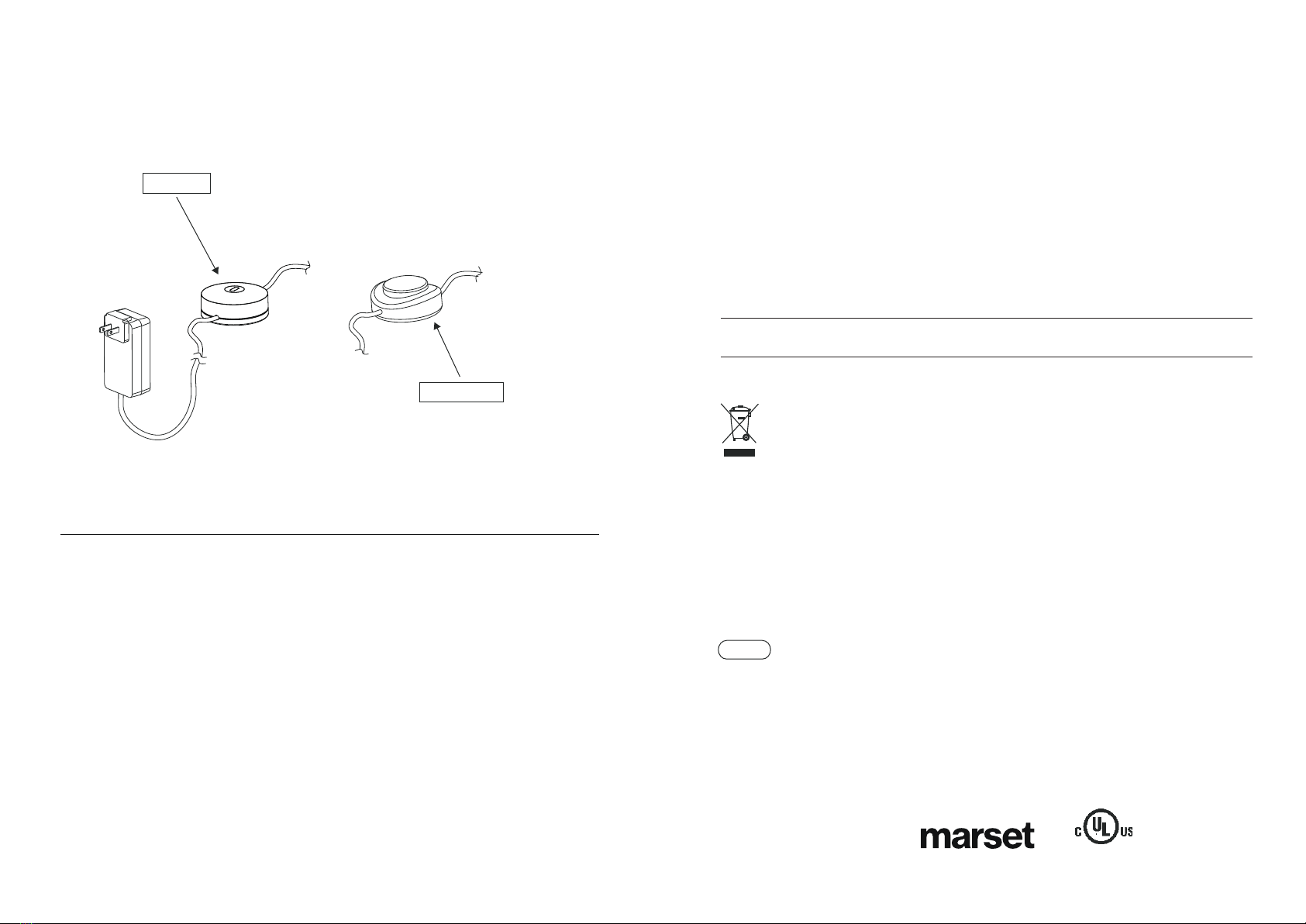

Dimmer
Dimmer P
120 V - 60 Hz
· This symbol on the product or its packaging indicates that it must not be treated as household waste.
It should, in fact, be handed in at a recognised collection point for recycling electrical and electronic
equipment. For more detailed information about the recycling of this product, please contact your local
city ofce, your household waste disposal service or the shop where you purchased the product.
· Este símbolo en su equipo o embalaje indica que el presente producto no puede ser tratado como
residuo doméstico normal, sino que debe entregarse en el correspondiente punto de recogida de equipos
eléctricos y electrónicos. Para recibir información detallada sobre el reciclaje de este producto, por favor,
contacte con su ayuntamiento, su punto de recogida más cercano o el distribuidor donde adquirió el
producto.
· Le symbole représenté sur l’appareil ou l’emballage signie que le produit ne peut être traité comme
un déchet domestique normal, et doit par conséquent être déposé dans un point de collecte réservé
aux appareils électriques et électroniques. Pour en savoir plus sur le recyclage de ce produit, veuillez
vous adresser auprès de votre mairie, an de connaître le point de collecte le plus proche, ou contacter
le distributeur qui vous a vendu le produit.
· Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass diese nicht als normaler Hausmüll
behandelt werden dürfen, sondern den entsprechenden Stellen für Sondermüll zugeführt werden
müssen. Für weitere Informationen zum Thema Sondermüll wenden Sie sich bitte an Ihre Stadtverwaltung,
die nächste Annahmestelle oder den Händler, bei dem Sie das Produkt erworben haben.
Technical Data
Light tting for indoor use only.
Power Factor: 1
Bulb to be used:
Vetra S
LED SMD 11W (included)
Vetra P
LED SMD 11.3W (included)
Datos Técnicos
Luminaria para uso interior.
Factor de Potencia: 1
Lámpara a utilizar:
Vetra S
LED SMD 11W (incluido)
Vetra P
LED SMD 11.3W (incluido)
Données techniques
Luminaire intérieur.
Facteur de puissance: 1
Ampoule:
Vetra S
LED SMD 11W (inclus)
Vetra P
LED SMD 11.3W (inclus)
Technische Daten
Leuchte für den Innenraum.
Leistungsfaktor: 1
Empfohlenes Leuchtmittel:
Vetra S
LED SMD 11W (inbegriffen)
Vetra P
LED SMD 11.3W (inbegriffen)
· Phase cut dimmer leading and trailing edge.
· Regulación por corte al principio y al nal de fase.
· Régulation avec dispositif de coupure au début et bout de phase.
· Regulierung mittels Phasendimmer.
Dimmable
MARSET ILUMINACIÓN SA · CTRA. DE RUBÍ 284 · 08228 TERRASSA (BARCELONA) · SPAIN · WWW.MARSET.COM REV. 02
* Under approval
process.
*
Dry location only
