marset Lab 35 B User manual

Lab 35/60 B
Instrucciones de montaje
Assembly Instructions
Instructions de montage
Montageanleitung
Francesc Rifé
ADVERTENCIAS
1. Se recomienda que la instalación sea realizada por un profesional.
2. Desconectar la conexión a red antes de ser manipulada.
3. Si el cable exible o cordón de esta luminaria está dañado, deberá sustituirse exclusivamente por
el fabricante o su servicio técnico o una persona de cualicación equivalente con objeto de evitar
cualquier riesgo.
4. La fuente de luz de esta luminaria debe reemplazarse únicamente por el fabricante , su servicio
técnico o persona cualicada equivalente.
5. Para limpiar la luminaria utilizar un paño suave humedecido con agua y detergente neutro si fuera
necesario. No utilizar alcohol u otros disolventes.
WARNING
1. It is recommended that a professional electrician be responsible for installing the light.
2. Disconnect power supply before installation.
3. If the wire or exible cord is damaged,it must only be changed by the manufacturer, their Service
Dept. or qualied personnel in order to avoid risk.
4. The light source contained in this luminaire shall only be replaced by the manufacturer or his
service agent or a similar qualied person.
5. To clean the luminaire use a soft damp cloth with soap or neutral detergent. Do not use alcohol or
other solvents.
ATTENTION
1. Il est recommandé de faire exécuter l’installation par un professionnel.
2. Débranchez la connexion au réseau avant toute manipulation.
3. Si le câble exible ou l du luminaire est endommagé, il conviendra de faire appel au fabricant, à
son service technique ou encore à une personne qualiée pour le remplacer et éviter ainsi tout risque
fâcheux.
4. La source de lumière contenue dans ce luminaire doit être remplacée uniquement par le fabricant
ou son agent de maintenance, ou par une personne de qualication similaire.
5. Pour nettoyer le luminaire, nous vous recommandons d’utiliser un chiffon doux humidié d’eau et
de détergent neutre, le cas échéant. N’utilisez pas d’alcool ni d’autres types de dissolvants.
HINWEISE
1. Wir empfehlen, die Installation von einem Fachmann vornehmen zu lassen.
2. Unterbrechen Sie die Verbindung zum Netz vor Beginn der Arbeit.
3. Wird das Kabel der Leuchte beschädigt, darf dieses nur durch den Hersteller, dessen technischen
Service, oder eine entsprechend qualizierte Person ausgetauscht werden, um eventuelle Risiken zu
vermeiden.
4. Die Lichtquelle dieses Geräts darf nur vom Hersteller oder einem Vertreter oder einer anderen
qualizierten Person ersetzt werden.
5. Zur Reinigung der Leuchte empehlt es sich, ein weiches Tuch zu verwenden und dieses, falls
nötig, mit Wasser und einem neutralen Reiniger zu befeuchten. Alkohol oder Lösungsmittel sind zur
Reinigung nicht geeignet.

2
2.1. Pasar el cable de red por el agujero (A) y
realizar las conexiones electricas en los
conectores (B) como muestra la g 2.1.
2.2. Fijar el cuerpo de la lámpara (C) utilizando
los tornillos y tacos adecuados (D) para la
supercie.
2.1. Pass the power cable through the hole (A)
and make the electrical connections at the
connectors (B), as shown in Fig 2.1.
2.2. Fix the body of the lamp (C) on the chosen
surface, using the appropriate plugs and screws
(D).
2.1. Passez le câble électrique dans le trou (A)
et procédez aux branchements électriques au
niveau des connecteurs (D) comme indiqué sur
la gure 2.1.
2.2. Fixez le support (C) au plafond avec les vis
et les chevilles (D) appropriées pour la surface.
2.1. Das Elektrokabel durch das Loch (A) die
elektrischen Anschlüsse in den Steckern (D)
herstellen, wie in Abb. 2.1 gezeigt.
2.2. Befestigen Sie den Lampenkörper (C) mit
den entsprechenden Schrauben und Dübeln (D)
für die Oberäche.
A
C
D
x4
123
45
15 mm
1.1 Retirar la tapa (H), desatornillar los dos
tornillos (I).
1.2 Retirar la tapa (G).
1.3 Retirar las tapas (E) mediante los tornillos y
tuercas (F) suministradas.
1.1 Remove the cover (H), untighten the two
screws (I).
1.2 Remove the cover (G).
1.3 Remove the cover (E) using the small screws
and nuts (F).
1.1 Retirer le couvercle (H), desserrer les deux
vis (I).
1.2 Retirer le couvercle (G).
1.3 Retirer le couvercle (E) à l'aide des vis (F)
fournies.
1.1 Entfernen Sie die Abdeckung (G) auf und
ziehen Sie die beiden Schrauben (I) fest.
1.2 Entfernen Sie die Abdeckung (G).
1.3 Entfernen Sie die Abdeckung (E) mit den
mitgelieferten Schrauben (F).
2
H
I
1
1
G
Fig. 1.1 Fig. 1.2 Fig. 1.3
1
F
E
Fig. 2.1

4
4. Fijar la tapa (G).
4. Fix the cover (G).
4. Fixez le couvercle (G).
4. Setze die Abdeckung ein (G).
1
G
3
3. Fijar las tapa (E) mediante los tornillos y tuercas
(F) suministradas.
3. Attach the cover (E) using the small screws
and nuts (F).
3. Fixez le couvercle (E) à l'aide des vis (F)
fournies.
3. Befestigen Sie die Abdeckung (E) mit den
mitgelieferten Schrauben (F).
F
E

230 V - 50 Hz
· Este símbolo en su equipo o embalaje indica que el presente producto no puede ser tratado como
residuo doméstico normal, sino que debe entregarse en el correspondiente punto de recogida de equipos
eléctricos y electrónicos. Para recibir información detallada sobre el reciclaje de este producto, por favor,
contacte con su ayuntamiento, su punto de recogida más cercano o el distribuidor donde adquirió el
producto.
· This symbol on the product or its packaging indicates that it must not be treated as household waste.
It should, in fact, be handed in at a recognised collection point for recycling electrical and electronic
equipment. For more detailed information about the recycling of this product, please contact your local
city ofce, your household waste disposal service or the shop where you purchased the product.
· Le symbole représenté sur l’appareil ou l’emballage signie que le produit ne peut être traité comme
un déchet domestique normal, et doit par conséquent être déposé dans un point de collecte réservé
aux appareils électriques et électroniques. Pour en savoir plus sur le recyclage de ce produit, veuillez
vous adresser auprès de votre mairie, an de connaître le point de collecte le plus proche, ou contacter
le distributeur qui vous a vendu le produit.
· Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass diese nicht als normaler Hausmüll
behandelt werden dürfen, sondern den entsprechenden Stellen für Sondermüll zugeführt werden
müssen. Für weitere Informationen zum Thema Sondermüll wenden Sie sich bitte an Ihre Stadtverwaltung,
die nächste Annahmestelle oder den Händler, bei dem Sie das Produkt erworben haben.
MARSET ILUMINACIÓN SA · CTRA. DE RUBÍ 284 · 08228 TERRASSA (BARCELONA) · SPAIN · WWW.MARSET.COM REV. 01
Datos Técnicos
Luminaria para uso interior
Factor de Potencia: 1
Lámpara a utilizar:
Lab 35/60 B
LED 8W 700mA 2700K (incluido)
Technical Data
Light tting for indoor use only
Power Factor: 1
Bulb to be used:
Lab 35/60 B
LED 8W 700mA 2700K (included)
Données techniques
Luminaire intérieur.
Facteur de puissance : 1
Ampoule :
Lab 35/60 B
LED 8W 700mA 2700K (inclus)
Technische Daten
Leuchte für den Innenraum.
Leistungsfaktor: 1
Empfohlenes Leuchtmittel:
Lab 35/60 B
LED 8W 700mA 2700K (inbegriffen)
IP65
· Aislamiento básico más aislamiento reforzado. Toma de tierra: excluida.
· Basic insulation plus second insulation or both replaced by reinforced insulation. Earthing: excluded.
· Isolation de base + isolation renforcée. Prise de terre: exclue.
· Grundisolierung plus verstärkte Isolierung. Erdung: Exklusive.
5

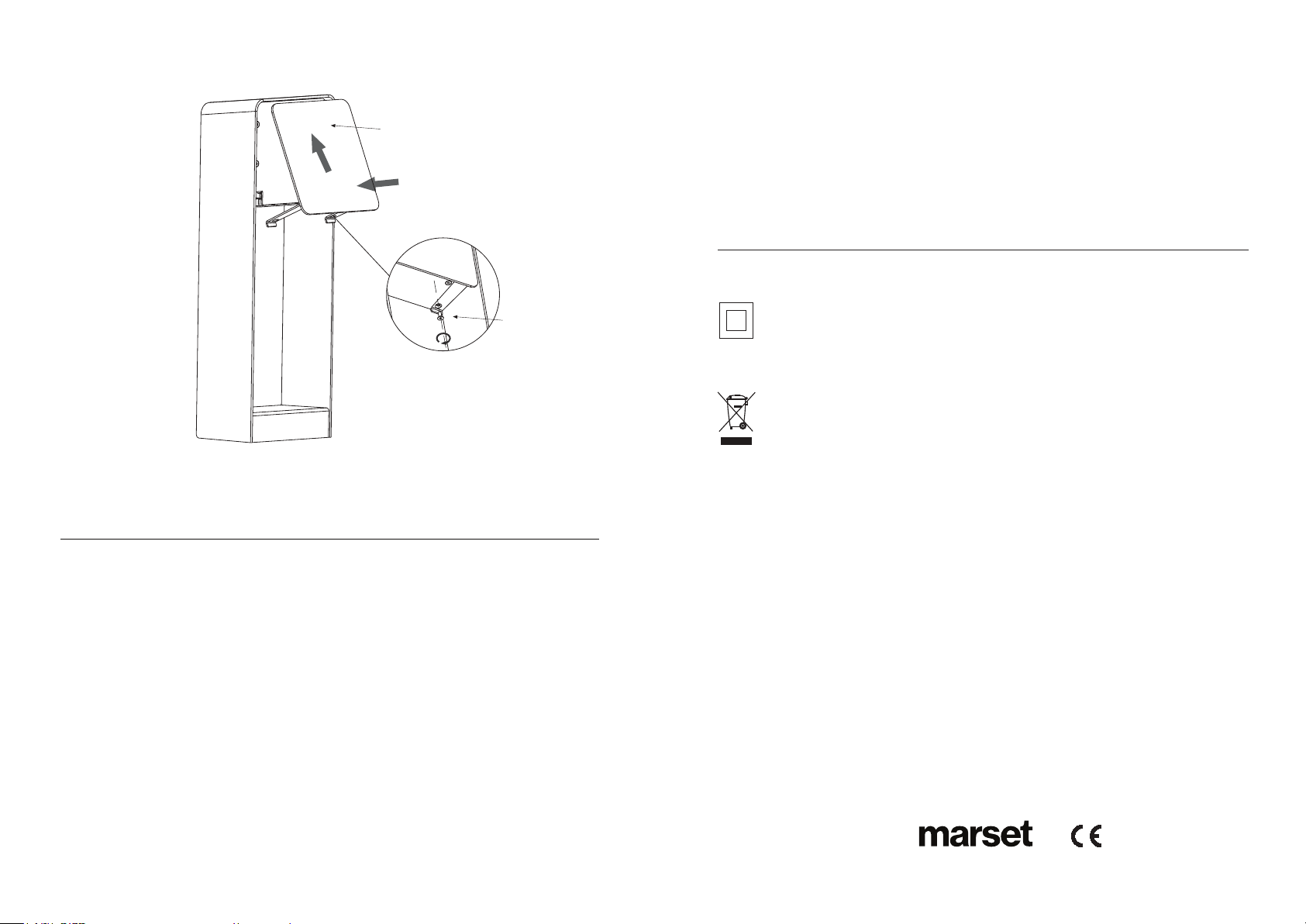

5. Fijar la tapa (H), atornillar los dos tornillos (I).
5. Fix the cover (H), tighten the two screws (I).
5. Fixez le couvercle (H), serrez les deux vis (I).
5. Setzen Sie die Abdeckung (G) auf und ziehen
Sie die beiden Schrauben (I) fest.
2
H
I
1
