Masterzen XPR W7S User manual

0 Installation Guide
Συντηρητές Κρασιών
Wine Cellar Model Dimensions and Installation Guide
XPR W7S models
XPR W20S models
XPR W24S models
Milos / Mykonos / Santorini models
XPR W48S / W48DT models
XPR W40S/D/DT models
XPR W46S/D/DT models
XPR W88S/D/DT models
XPR W120S/D/DT models
XPR W180S/D/DT models
XPR W300S/D models
XPR W122S/DT models

1 Installation Guide
Σας ευχαριστούμε που επιλέξατε το Συντηρητή Κρασιών Masterzen.
Η τέχνη του Ευ Ζην. Το πάθος μας είναι το κρασί. Το κρασί τοποθετείται στους
συντηρητές Μasterzen και αναδεικνύεται ως έργο τέχνης.

2 Installation Guide
ΠΑΡΑΚΑΛΟΥΜΕ, ΠΡΙΝ ΤΗΝ ΧΡΗΣΗ, ΝΑ ΔΙΑΒΑΣΕΤΕ ΚΑΙ
ΝΑ ΑΚΟΛΟΥΘΗΣΕΤΕ ΠΙΣΤΑ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ
ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΣΥΝΤΗΡΗΤΗ
Σκανάρετε με το κινητό σας τηλέφωνο και βρείτε συγκεντρωμένες όλες τις οδηγίες
χρήσης και ασφαλείας
Εναλλακτικά μπορείτε να επισκεφτείτε το site μας στο ακόλουθο σύνδεσμο:
https://www.masterzen.gr/content/115/start-
ή
www.masterzen.gr
Τοποθετείστε το συντηρητή στην τελική του θέση. Πριν τη σύνδεση
του συντηρητή στο ρεύμα παρακαλούμε αφήστε το συντηρητή να
καθίσει σε όρθια θέση για τουλάχιστον 6 ώρες. Αυτό είναι
απαραίτητο για να αποτρέψει τυχόν ζημιά στο ψυκτικό σύστημα από
την μεταφορά του προϊόντος.

3 Installation Guide
ΠΡΙΝ ΑΡΧΙΣΕΤΕ ΝΑ ΓΕΜΙΖΕΤΕ ΚΑΙ ΝΑ ΘΕΤΕΤΕ ΣΕ
ΛΕΙΤΟΥΡΓΕΙΑ ΤΟΝ ΣΥΝΤΗΡΗΤΗ
ΠΡΟΣΟΧΗ:
• Τα μοντέλα XPR W7, W24, W48 είναι αποκλειστικά για εγκατάσταση πλήρους
εντοίχισης. Παρακαλούμε να ακολουθήσετε πιστά τις οδηγίες για την σωστή
εγκατάσταση και εξαερισμό του συντηρητή. Αποτυχία να προβλεφθεί
εξαερισμός σύμφωνα με τις οδηγίες, ακυρώνει την εγγύηση του κατασκευαστή.
• Τα μοντέλα XPR W20, W46, W88, W120, W180, W122 μπορούν είτε να
εντοιχιστούν είτε να χρησιμοποιηθούν σε ελεύθερη εγκατάσταση
• Τα μοντέλα XPR W40, W300, Milos, Mykonos, Santorini είναι αποκλειστικά και
ΜΟΝΟ ελεύθερης εγκατάστασης. Όλα τα μοντέλα (XPR W40, W300, Milos,
Mykonos, Santorini) που δεν έχουν εμπρόσθιο σύστημα εξαερισμού είναι
κατάλληλα μόνο για ελεύθερη εγκατάσταση. Ελεύθερη εγκατάσταση σημαίνει
ελεύθερος χώρος τουλάχιστον 15 εκατοστά από κάθε πλευρά του συντηρητή.
Συμβουλευτείτε τις ακριβείς οδηγίες εγκατάστασης
Σημειώσεις:
Η τοποθεσία που θα επιλέξετε να εγκαταστήσετε τον συντηρητή κρασιών θα πρέπει να:
• Επίπεδη, ανεμπόδιστη και με σωστό εξαερισμό, χωρίς υπερβολική υγρασία και
αρκετά ανθεκτική ώστε να συγκρατεί το βάρος όταν είναι γεμάτος
• Να είναι μακριά από πηγές θερμότητας και άμεσο ηλιακό φως
• Να είναι μακριά από φούρνο μικροκυμάτων, καθώς ενδέχεται να επηρεάζει τη
σωστή λειτουργία του συντηρητή.
• Να διαθέτει σταθερή πηγή ρεύματος χωρίς σκαμπανεβάσματα/διακυμάνσεις. Να
διαθέτει γείωση. Χρησιμοποιήστε μπρίζα ασφαλείας με επιτηρητή τάσης
• Εγκαταστήστε επιτηρητή τάσης στον ηλεκτρολογικό πινάκα της οικίας σας.
Διαφορετικά υπάρχει κίνδυνος σοβαρής βλάβης στα ηλεκτρονικά μέρη των
συσκευών από τις διακυμάνσεις του ρεύματος και δεν καλύπτονται από τους Όρους
της Εγγύησης.
• Διαβάστε το Εγχειρίδιο Προστασίας Ηλεκτρικών Συσκευών στον ιστότοπο της
ΔΕΔΔΗΕ (www.deddie.gr), ή ζητήστε το από το υποκατάστημα της περιοχής σας.
• Τοποθετείστε το συντηρητή στην τελική του θέση. Πριν τη σύνδεση του
συντηρητή στο ρεύμα παρακαλούμε αφήστε το συντηρητή να καθίσει σε όρθια
θέση για τουλάχιστον 6 ώρες. Έτσι μειώνεται η πιθανότητα δυσλειτουργίας στο
σύστημα ψύξης λόγω της μεταφοράς της συσκευής
• Η εξωτερική θερμοκρασία πρέπει να είναι κατάλληλη καθώς ακραίες θερμοκρασίες
(πολύ κρύο ή πολύ ζέστη) μπορούν να επηρεάσουν την επίδοση του συντηρητή
• Η συντήρηση/επισκευή/αποσυναρμολόγηση ή οποιαδήποτε τροποποίηση γίνεται
μόνο από εξουσιοδοτημένο συνεργείο της εταιρείας μας

4 Installation Guide
Αποτυχία στην κάλυψη των ανωτέρω απαιτήσεων, καθώς και ζημιές ως αποτέλεσμα
ανάρμοστης μεταφοράς / χρήσης ή αμέλειας θέτουν αυτομάτως το προϊόν εκτός
εγγύησης
ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΣΥΝΤΗΡΗΤΗ
• Αφαιρέστε όλη τη συσκευασία και τα προστατευτικά μέρη (εσωτερικά και
εξωτερικά του συντηρητή) που χρησιμοποιούνται κατά την μεταφορά.
• Ο συντηρητής πρέπει να τοποθετηθεί σε τέτοια θέση ώστε να είναι εύκολη η
πρόσβαση σε μπρίζα ρεύματος. Ελευθερώστε το καλώδιο ρεύματος. Μετακινείστε
και τοποθετείστε το συντηρητή στη κατάλληλη τελική του θέση.
• Πριν τη σύνδεση του συντηρητή στο ρεύμα παρακαλούμε αφήστε το συντηρητή να
καθίσει σε όρθια θέση για τουλάχιστον 6 ώρες.
• Ευθυγραμμίστε τον συντηρητή χρησιμοποιώντας τα 4 διαθέσιμα ποδαράκια πριν
να αρχίσετε να τοποθετείτε κρασιά στο συντηρητή, ώστε η πόρτα του συντηρητή
να κλείνει σωστά χωρίς ιδιαίτερη προσπάθεια. Προτείνουμε να σφίξετε όσο
μπορείτε τα πίσω πόδια πρώτα και να χρησιμοποιήσετε τα μπροστά ποδαράκια για
να το ευθυγραμμίσετε.
• Καθαρίστε τις εσωτερικές επιφάνειες με μαλακό πανί και χλιαρό νερό
• Συμβουλευτείτε τις οδηγίες για τις δυνατότητες επιλογής θερμοκρασίας της κάθε
ζώνης (ανάλογα το μοντέλο) πριν αρχίσετε να γεμίζετε τα ράφια με μπουκάλια
• Τα ράφια έχουν σχεδιαστεί για μπουκάλια τύπου Bordeaux. Για μεγαλύτερα
μπουκάλια μπορείτε να προμηθευτείτε τα αντίστοιχα ειδικά σχεδιασμένα ράφια είτε
να αφαιρέσετε κάποιο ράφι σύμφωνα με τις οδηγίες
Σημειώσεις:
• Αποθηκεύετε μόνο ερμητικά κλειστά μπουκάλια κρασιού
• Μην τοποθετείται περισσότερα μπουκάλια κρασιού από την ονομαστική
χωρητικότητα του συντηρητή
• Αποφεύγετε να ανοίγετε την πόρτα χωρίς λόγο
• Μην μπλοκάρετε τους αεραγωγούς εξαερισμού (ανάλογα το μοντέλο)
• Μην τοποθετείτε καλύμματα ή εμπόδια πάνω στα ράφια που αποτρέπουν την
σωστή κυκλοφορία του αέρα ανάμεσα από τα ράφια
• Το φίλτρο ενεργού άνθρακα να αλλάζεται μια φορά το χρόνο
• Αν ο συντηρητής μείνει αρκετό διάστημα εκτός χρήσης, θα πρέπει να καθαριστεί με
επιμέλεια και προσοχή, και να αφήσουμε ανοικτή την πόρτα ώστε να εξαλειφθούν
τυχόν υγρασίας, οσμές κλπ

5 Installation Guide
ΔΙΑΣΤΑΣΕΙΣ
Μοντέλο
Masterzen
Διαστάσεις
Πλάτος x Βάθος x
Υψος (cm)
Μέγιστη
Χωρητικότητα
με κάποια
ράφια να
έχουν
αφαιρεθεί
Zώνες
θερμοκρασίας
Ρυθμιζόμενο
Εύρος
θερμικρασίας
Τύπος
Εγκατάστασης
LED side
Lights σε
κάθε ράφι
XPR W7S Inox
14,7 x 54 x 82
7
1
από 5°C έως
20°C
Εντοιχιζόμενη
XPR W7S Full Glass
Black Door
14,7 x 54 x 82
7
1
από 5°C έως
20°C
Εντοιχιζόμενη
XPR W20S Inox
29,5 x 57, x 82
20
1
από 5°C έως
20°C
Ελεύθερη &
Εντοιχιζόμενη
XPR W20S Full Glass
Black Door
29,5 x 57, x 82
20
1
από 5°C έως
20°C
Ελεύθερη &
Εντοιχιζόμενη
XPR W24S Inox
59,2 x 55,5 x 45,5
24
1
από 5°C έως
20°C
Πλήρως
Εντοιχιζόμενη
XPR W40S
48,5 x 60 x 82
53
1
από 5°C έως
20°C
Μόνο Ελεύθερη
εγκατάσταση
XPR W40DT Inox
48,5 x 60 x 82
44
2
5-20°C για κάθε
ζώνη
Μόνο Ελεύθερη
εγκατάσταση
ΝΑΙ
XPR W40DT Full Glass
Black Door
48,5 x 60 x 82
44
2
5-20°C για κάθε
ζώνη
Μόνο Ελεύθερη
εγκατάσταση
ΝΑΙ
XPR Mykonos
(Λευκό)
48,5 x 64 x 82,5
50
1
από 5°C έως
20°C
Μόνο Ελεύθερη
εγκατάσταση
ΝΑΙ
XPR Milos (Κόκκινο)
48,5 x 64 x 82,5
50
1
από 5°C έως
20°C
Μόνο Ελεύθερη
εγκατάσταση
ΝΑΙ
XPR Santorini
(Μαύρο)
48,5 x 64 x 82,5
50
1
από 5°C έως
20°C
Μόνο Ελεύθερη
εγκατάσταση
ΝΑΙ
XPR W46D Inox
59,5 x 57 x 82
46
2
5-12°C για την
κάτω ζώνη
και 12-20°C για
την πάνω ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W46DT Inox
59,5 x 57 x 82
46
2
5-20°C για κάθε
ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W46DT Full Glass
Black Door
59,5 x 57 x 82
46
2
5-20°C για κάθε
ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W48DT Inox
59,2 x 55,5 x 88,5
48
2
5-20°C για κάθε
ζώνη
Πλήρως
Εντοιχιζόμενη
ΝΑΙ
XPR W88S Inox
59,5 x 71.0 x 100
95
1
από 5°C έως
20°C
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W88D Inox
59,5 x 71.0 x 100
90
2
5-12°C για την
κάτω ζώνη
και 12-20°C για
την πάνω ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W88D Inox New
Model
59,5 x 71.0 x 100
88
2
5-12°C για την
κάτω ζώνη
και 12-20°C για
την πάνω ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W120DT Inox
59,5 x 710 x 127
120
2
5-20°C για κάθε
ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W120DT Full
Glass Black Door
59,5 x 710 x 127
120
2
5-20°C για κάθε
ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W122DT Inox
59,5 x 57 x 179
122
2
5-20°C για κάθε
ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W122DT Full
Glass Black Door
59,5 x 57 x 179
122
2
5-20°C για κάθε
ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W180S Inox
59,5 x 71.0 x 172
200
1
από 5°C έως
20°C
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ

6 Installation Guide
XPR W180D Inox
59,5 x 71.0 x 172
190
2
5-12°C για την
κάτω ζώνη
και 12-20°C για
την πάνω ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W180DT Inox
59,5 x 71.0 x 172
190
2
5-20°C για κάθε
ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W180DT Full
Glass Black Door
59,5 x 71.0 x 172
190
2
5-20°C για κάθε
ζώνη
Ελεύθερη &
Εντοιχιζόμενη
ΝΑΙ
XPR W300S Inox
75 x 71 x 201,5
320
1
από 5°C έως
20°C
Μόνο Ελεύθερη
εγκατάσταση
ΝΑΙ
XPR W300D Inox
75 x 71 x 201,5
290
2
5-12°C για την
κάτω ζώνη
και 12-20°C για
την πάνω ζώνη
Μόνο Ελεύθερη
εγκατάσταση
ΝΑΙ
XPR W300S Full Glass
Black door
75 x 71 x 201,5
320
1
από 5°C έως
20°C
Μόνο Ελεύθερη
εγκατάσταση
ΝΑΙ

7 Installation Guide
Thank you for purchasing a Masterzen Wine Cooler
Wine is our passion. Zen. Masterzen.
BEFORE USE, PLEASE READ AND FOLLOW ALL SAFETY
RULES AND OPERATING INSTRUCTIONS.
Scan with your mobile phone to get access to all the operating instructions
Alternatively you can find all the necessary information on the following link
https://www.masterzen.gr/content/115/start-
or
www.masterzen.gr
Before connecting the wine cooler to power source, let it stand
upright for approximately 6 hours. This will reduce risk of a
malfunction in the cooling system from handling during
transportation.

8 Installation Guide
WARNING
The information in this document is subject to modification without any prior notice.
IMPORTANT SAFETY INSTRUCTIONS
To reduce the risk of fire, electrical shock, or injury when using your appliance, follow
these basic precautions.
Before connecting the wine cooler to power source, let it stand upright for approximately 6
hours. This will reduce risk of a malfunction in the cooling system from handling during
transportation.
To prevent damaging the door gasket, make sure to have the door all the way opened when
pulling shelves out of the rail compartment.
The appliance must be positioned so that the plug is accessible. Release the electric cord.
Move your cabinet to its final location. Do not move your cabinet while loaded with wine.
If the power cord is damaged, it must be replaced by the manufacturer’s service agent or a
similarly qualified person in order to avoid a hazard.
This wine cooler is only for storage of wine.

9 Installation Guide
Masterzen offers no guarantee for our wine cellar if it is being used for any purpose other
than that for which it was specifically designed. We cannot be held responsible for any
error in this manual. Masterzen is not responsible or liable for any spoilage or damage to
wines or any other contents incidental or consequential to possible defects of the wine
cellar. Warranty applies to the wine cellar only and not to the content of the wine cellar.
This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
Children should be supervised to ensure that they do not play with the appliance.
Please don't put such as acidic items, flammable and explosive goods into wine cooler.
This equipment is intended for the storage and display of non-potentially-hazardous
bottled or canned products only.
This appliance is intended to be used in household and similar applications such as
● staff kitchen areas in shops, offices and other working environments;
● farm houses and by clients in hotels, motels and other residential type environments;
● bed and breakfast type environments;
● catering and similar non-retail applications.
DANGER: Risk of child entrapment.
Before you throw away your old wine chiller:
● Take off the doors;
● Leave the shelves in place so that children may not easily climb inside;
● When%disposing%of%the%appliance,%do%so%only%at%an%authorized%waste%disposal%centre.!

10 Installation Guide
BEFORE LOADING & PLUGGING IN THE WINE CELLAR
Important: All models without front venting (air opening) are strictly for free
standing only. (See technical chart)
Before connecting the wine cooler to power source, let it stand upright for
approximately 6 hours. This will reduce risk of a malfunction in the
cooling system from handling during transportation
Recommendations:
The location you have selected for your wine cellar should:
● be unencumbered and well ventilated;
● be well away from any heat source and direct sunlight;
● not be too damp (laundry, pantry, bathroom etc.);
● have a flat floor;
● have a standard and reliable electricity supply (standard socket to country standards,
linked to the ground), it is NOT recommended to use a multi-socket or extension
lead;
● have a surge protector fitted to the electrical outlet;
● Away from the microwave oven. Certain microwave ovens do not have wave
interference shield. When placed within 1 meter vicinity of the wine cabinet, they
may affect the operation of the wine cabinet.
Notes:
● XPR W7, W24, W48 model is for built-in ONLY
● XPR W40, W300, Milos, Mykonos, Santorini models are for free standing ONLY.
● XPR W20, W46, W88, W120, W180,W122 models are Both built-in and free-
standing type as per the drawings thereafter.
Wine cellar should be placed where the ambient temperature is proper (Please view the
end of Manual). If the temperature is above or below this range, it will affect the
performance of the cellar. Placing in cold or hot temperature conditions may cause cellar's
temperatures fluctuating, and it will not reach the ideal one.
Grounding instructions:
The wine cellar must be grounded in case of wire leakage. Grounding reduces the risk of
electrical shock. The wine cellar is equipped with a power cord having a grounding wire
and plug. The wine cellar plug must be plugged into a properly affixed and grounded
electrical outlet.
Note: In locations where there is frequent lightning, it is advisable to use surge protectors.

11 Installation Guide
Improper use of the grounding plug can result in the risk of electric shock. Consult a
qualified electrician or service person if the grounding instructions are not completely
understood.
If the supply cord is damaged, it must be replaced by a qualified person in order to avoid
electrical hazard.
INSTALLING YOUR WINE CELLAR
Unpack and remove all of the protection and adhesive strips from the packaging around
and inside the wine cellar.
The wine cellar must be positioned such that the plug is accessible. Release the power
cord. Move your wine cellar to its final location. The wine cellar should be installed in a
suitable place where the compressor will not be subject to physical contact.
Before connecting the wine cooler to power source, let it stand upright for
approximately 6 hours. This will reduce risk of a malfunction in the cooling
system from handling during transportation
Leveling your wine cellar
Wine cellar must be leveled BEFORE loading your wines.
Your wine cellar is equipped with 4 adjustable feet to facilitate easy leveling. We
recommends that you tighten the back feet to the maximum and adjust the front feet to
level the wine cellar.
Pay attention to this
Store wine in sealed bottles.
Do not overload the wine cooler.
Do not open door unless needed.
Do not cover shelves with aluminium foil or any other material that may prevent air
circulation.
Should the wine cooler be stored unused for a longer period of time, it is advised, after a
good cleaning,
to leave the door ajar to allow air to circulate inside the cabinet in order to avoid possible
formation of
condensation, mold or odours.
The carbon filter should be cleaned and dried at least once a year.

12 Installation Guide
INSTALLATION INSTRUCTIONS FOR BUILT IN WINE CELLARS:
(UNDERBENCH OR IN COLUMN) FRONT VENTING WINE CELLARS ONLY.
XPR W40, XPR W300, Milos, Mykonos, Santorini models are free standing
only. Any built in voids the warranty
1. “Built in” wine cellars are front venting but are not designed to be fully integrated
behind a joinery door.
2. Please follow the installation diagram when installing built-in wine cellars. No less than
the minimum installation dimension, or it will affect the venting of cellar.
3. Built-in wine cellars draw air from right of ventilation frame(W20 from the rear) and
expel through left of ventilation frame under the front door.
4. “Built in” wine cellars have a power switch located on the control panel so power point
location is not critical.
5. The wine cellar requires a standard 240 volt/10 amp power point. (Or according to
different countries specifications).
6. The power cord is 2.0m in length and is fixed on the right side at the back when looking
from front of cabinet.
7. As with most appliances of today, the wine cellar has sensitive electronic components
which are susceptible to damage through lightning and electricity supply faults. It is
therefore advised to use a power surge protector to avoid problems of this nature.
8. Air vent on door must be provided for built-in wine cellars when a wood door installed.
In Hot climate zone, an air vent or grid, with a minimum ventilation size of 200mm x
40mm MUST be cut out at the rear top of the back partitioning or at the top of either side
of the partitioning, allowing cool fresh air full access to flow into the 30mm gap located at
the rear of the cabinet.
This air vent or grid must not be opened on the same side as other appliances such as
ovens or an area that is sealed and without access to fresh cool air. Failing to comply with
the above specifications could result in WARRANTY void.

13 Installation Guide

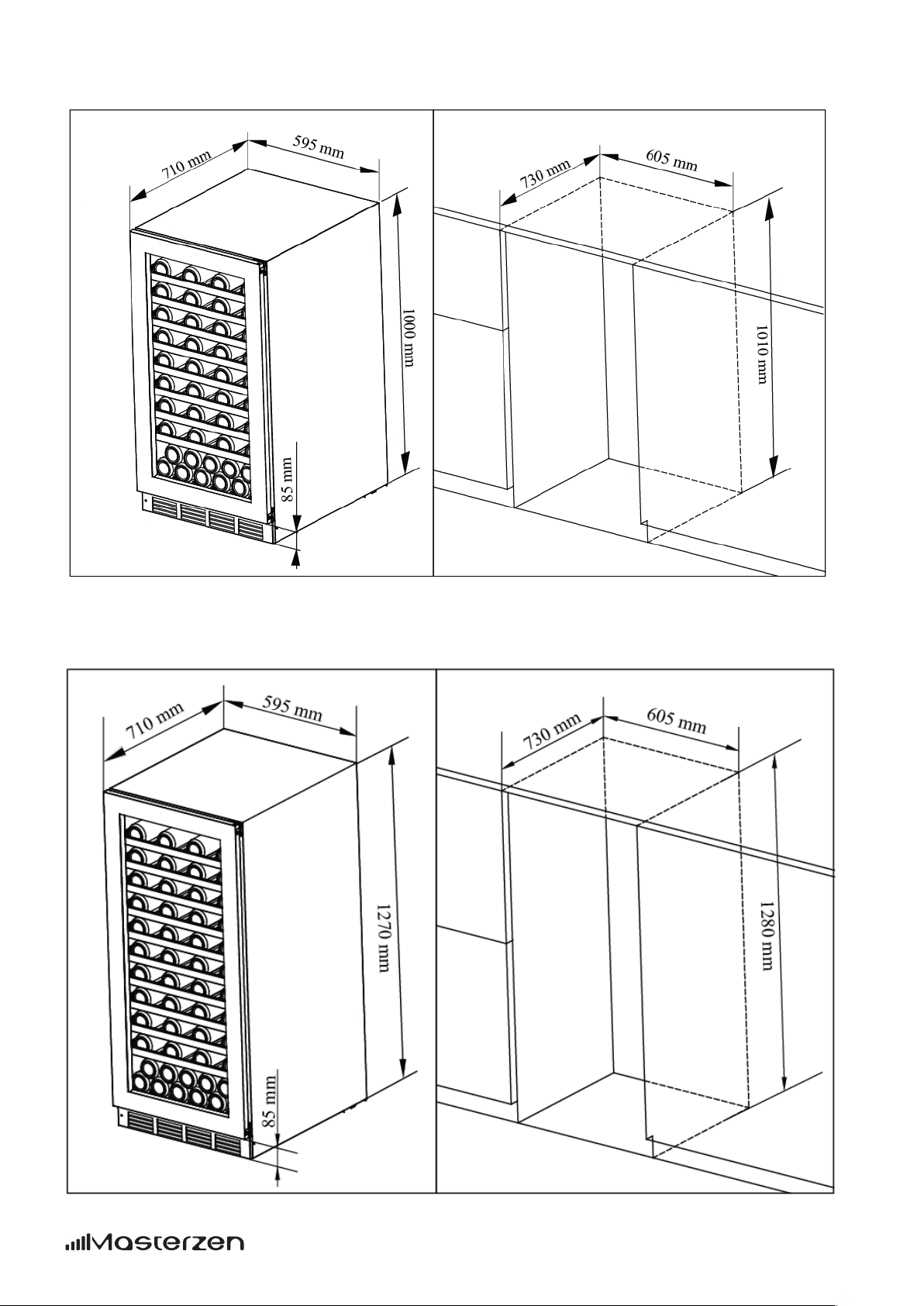

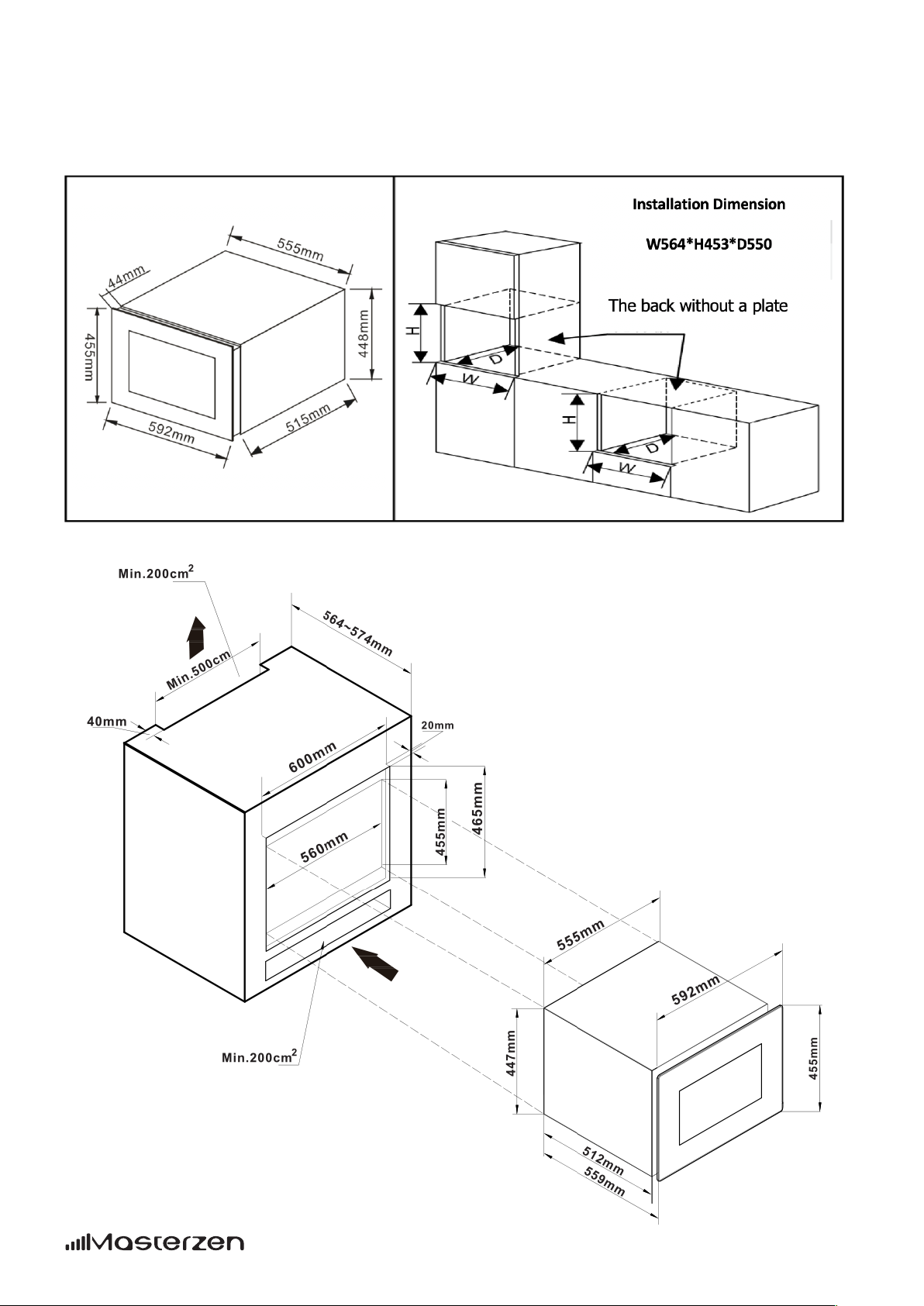

INSTALLATION DRAWINGS FOR BUILT IN WINE CELLARS:
(UNDERBENCH OR IN COLUMN) FRONT VENTING WINE CELLARS ONLY.
Note: The appliance must be positioned so that the plug is accessible after installed.
Any improper built in installation voids the warranty
DIMENSIONAL DRAWINGS:
It is built-in model inside cabinet, the cabinet should come with good ventilation space and
no backplane, otherwise it will affect the wine cooler working normally. (Installation
drawing as below)
Especially for model XPR W24S & XPR W48DT is essential that the appropriate
ventilation airflow corridor distance is at least 50mm according to the following
instructions.

14 Installation Guide
XPR W24 models

15 Installation Guide
XPR W48 models

16 Installation Guide
XPR W20S models
XPR W46 models

17 Installation Guide
XPR W88 models
XPR W120 models

18 Installation Guide
XPR W180 models

19 Installation Guide
XPR W7S models
XPR W122 models
