Maverick MK1 HYBRID User manual

Quick Reference Guide
English EN
Español ES
Français FR
Nederlands NL

Maverick MK1 Hybrid QRG EN
2
About This
Guide
The Maverick MK1 Hybrid Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values.
Download the User Manual from www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•To eliminate unnecessary wear and improve its lifespan, during periods of
non-use completely disconnect the product from power via breaker or by
unplugging it.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing may be hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product while
operating or connected to power.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation may
form on the internal electronics of the product. To avoid causing a failure,
allow product to fully acclimate to the surrounding environment before
connecting it to power.
•The product is not intended for permanent installation.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it. (IP20)
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the handles or yoke to carry this product. Do not carry by the
moving head.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate this
product at higher temperatures.
Contact
From inside the U.S., UK, Ireland, Mexico, or Benelux, use the information in
Contact Us
at the end of this QRG. Outside the U.S., United Kingdom, Ireland,
Mexico, or Benelux, contact your distributor to request support or return a product.

Maverick MK1 Hybrid QRG EN
3
What Is
Included
•Maverick MK1 Hybrid
•Power Input Cord
•Omega Bracket w/ mounting
hardware
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input voltage
range of 100–240 VAC, 50/60 Hz.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
To eliminate unnecessary wear and improve its lifespan, during periods of
non-
use completely disconnect the product from power via breaker or by
unplugging it.
Replacing The
Fuse
Disconnect this product from power.
1. Using a Phillips #2 head screwdriver, unscrew the fuse holder cap from2. the housing.
Remove blown fuse and replace with a good fuse of the same type and3. rating.
Screw the fuse holder cap back in place and reconnect power.
4.
DMX Linking
The Maverick MK1 Hybrid will work with a DMX controller using a 3- or 5-pin
DMX serial connection. A DMX Primer
is available from
www.chauvetprofessional.com.
DMX Connection
The Maverick MK1 Hybrid uses a 3- or 5-pin DMX data connection for its DMX
personalities: 27 and 30. See the User Manual
for information about connecting
and configuring the product for DMX operation.
Signal
Connections
You can link the Maverick MK1 Hybrid to controller software using an Ethernet
connection. If using other Art-Net™ or sACN -
compatible products with the
Maverick MK1 Hybrid, you can control each individually on a single network. See
the User Manual for information about
how to connect and configure the product
for these signals.
Art-Net™
Connection
Art-Net™ is an Ethernet protocol that uses TCP/IP which transfers a large amount
of DMX512 data using an Neutrik® etherCON® RJ45 connection over a large
network. An Art-Net™
protocol document is available from
www.chauvetprofessional.com.
Chauvet Professional recommends using unicast
Art-Net™ for best results.
Art-Net™ designed by and copyright Artistic License Holdings Ltd.
sACN Connection
Also known as ANSI E1.31, Streaming-ACN is an Ethernet protocol that uses the
layering and formatting of Architecture for Control Networks to transport
DMX512 data over IP or any other ACN compatible network. ACN is maintained
by the Professional Lighting and Sound Association (PLASA).

Maverick MK1 Hybrid QRG EN
4
Mounting
Before mounting this product, read the Safety Notes. Use at least one mounting
point per product. Make sure the mounting clamps are capable of supporting the
weight of the product. For our CHAUVET Professional
line of mounting clamps,
go to http://trusst.com/products/.
Product
Mounting
Diagram
Touchscreen
Control Panel
The Maverick MK1 Hybrid has a touchscreen display as well as 6 control
buttons. The touchscreen
can be locked and calibrated through the Setup
options in the menu.
Control Panel
Description
Button
Function
Navigates upwards through the menu list or increases the
numeric value when in a function
Exits from the current menu or function
Navigates downwards through the menu list or decreases
the numeric value when in a function
Navigates leftwards through the menu list
Enables the currently displayed menu or sets the currently
selected value into the selected function
Navigates rightwards through the menu list
Secure the safety cable using
the passageway on the
bottom of the product.
Overhead Mounting
Floor Mounting
Mounting Clamp
Safety Cable
Omega Bracket
< >
< >
< >
< >
< >
< >

Maverick MK1 Hybrid QRG EN
5
Menu Map
Main Level
Programming Levels
Description
Address
000–512
Network Setting
Art-Net Setup
Ethernet to DMX
YES
Turn on Art-Net to DMX capability
NO
IP Mode
Manual
Selection of IP mode
DHCP
Static
Universe
0 ~ 255
Set the Universe
ArtNetIp
002.243.075.222
IP setting
SubMask
255.000.000.000
Subnet Mask
Personality DMX 27CH
YES
Choose 27 Channels of DMX
NO
DMX 30CH
YES
Choose 30 Channels of DMX
NO
Settings
Control Mode
DMX
Signal Selection
WDMX
ArtNet
sACN
Pan Reverse
YES
Reverse the Pan
NO
Tilt Reverse
YES
Reverse the Tilt
NO
Screen Reverse
NO
Manually or automatically reverse
the screen
YES
AUTO
Pan Angle
540
Change the Pan angle
360
180
Tilt Angle
270
Change the Tilt angle
180
90
BL. O. P/T Move
YES
Enable/disable XY blackout
NO
BL. O. Color Move
YES
Enable/disable color blackout
NO
BL. O. Gobo Move
YES
Enable/disable gobo blackout
NO
Calibration
YES
Turn on Calibration
NO

Maverick MK1 Hybrid QRG EN
6
Main Level
Programming Levels
Description
Touchscreen Lock
YES
Lock the touchscreen
NO
Settings
(Continued)
Swap X/Y
YES
Swap the pan and tilt
NO
X/Y Mode
Fast
Pan and tilt speed
Slow
WDMX Reset
YES
Reset the wireless DMX
NO
Backlight Timer
30S
Set the backlight to turn off
automatically after a chosen time
1M
5M
ON
Loss of Data
Hold
Loss of data setting
Close
Fans
Auto
Change the fan speed mode
Full
ECO
Safety Beam
OFF
Safety Beam Mode
ON
Lamp Setting
On/Off
OFF
Lamp On or Off
ON
State/
Power On
OFF
Lamp status shown when lamp on
ON
Off Via
DMX
NO
Control the lamp with DMX
YES
On If DMX
On
NO
Lamp On when DMX is On
YES
Off If DMX
Off
NO
Lamp Off when DMX is Off
YES
Ignition
Delay
10 ~ 255 Set delay time for lamp ignition
Low Power
Delay
0 ~ 255 Low power delay time
Reset
Lamp Time
NO
Reset the remaining lamp time
YES
Special Set
Interval
10 ~ 250
Lamp maintenance reminder set
Remain
Time
10 ~ 250 Remaining lamp time
Reset Function
Pan/Tilt
YES/NO Reset individual functions to
factory
Head
All

Maverick MK1 Hybrid QRG EN
7
Main Level
Programming Levels
Description
Factory Settings
NO
Reset all functions to factory
YES
Test
Auto Test
Auto test the product
Manual Test
Pan
0 ~ 255
Individually test each
function/channel
Pan Fine
0 ~ 255
Tilt
0 ~ 255
Tilt Fine
0 ~ 255
P/T Speed
0 ~ 255
Cyan
0 ~ 255
Magenta
0 ~ 255
Yellow
0 ~ 255
Color1
0 ~ 255
Color2
0 ~ 255
Color3
0 ~ 255
Shutter
0 ~ 255
Dimmer
0 ~ 255
Dimmer
Fine
0 ~ 255
Gobo
0 ~ 255
Animation
0 ~ 255
Animation
Rotate
0 ~ 255
Gobo
0 ~ 255
Gobo
Rotate
0 ~ 255
Gobo
Rotate Fine
0 ~ 255
Prism
0 ~ 255
Prism1
Rotate
0 ~ 255
Prism2
Rotate
0 ~ 255
Frost
0 ~ 255
Zoom
0 ~ 255
Focus
0 ~ 255
Fine Focus
0 ~ 255
Beam Mode
0 ~ 255
Special
Function
0 ~ 255

Maverick MK1 Hybrid QRG EN
8
Menu Map (Cont.)
Main Level
Programming Levels
Description
Information
Fixture Information
Ver V1
Current Version
Running Mode DMX
Current Mode
DMX Address 001
Temperature 025
Current Temperature
Fixture Hours 00000
Current active hours
ArtNetIp 002.243.075.222
Current IP address
SubMask 255.000.000.000
Current subnet mask
MAC 00.04.a3.08.00.00
MAC address
Fan Information
Base Fan1 Speed 2000rpm
View speed setting
Base Fan2 Speed 2000rpm
View speed setting
Head Fan1 Speed 2000rpm
View speed setting
Head Fan2 Speed 2000rpm
View speed setting
Error Information
_ _ _ _ _
Will appear on screen
Channel Information
Frequency
0Hz
Status of individual channel
Pan
0 ~ 255
Pan Fine
0 ~ 255
Tilt
0 ~ 255
Tilt Fine
0 ~ 255
P/T Speed
0 ~ 255
Cyan
0 ~ 255
Magenta
0 ~ 255
Yellow
0 ~ 255
Color1
0 ~ 255
Color2
0 ~ 255
Color3
0 ~ 255
Shutter
0 ~ 255
Dimmer
0 ~ 255
Dimmer Fine
0 ~ 255
Gobo
0 ~ 255
Animation
0 ~ 255
Animation
Rotate
0 ~ 255
Gobo
0 ~ 255
Gobo Rotate
0 ~ 255
Gobo Rotate
Fine
0 ~ 255
Prism
0 ~ 255
Prism1 Rotate
0 ~ 255
Prism2 Rotate
0 ~ 255

Maverick MK1 Hybrid QRG EN
9
Main Level
Programming Levels
Description
Frost
0 ~ 255
Information
(continued)
Zoom
0 ~ 255
Status of individual channel
Focus
0 ~ 255
Channel Information
(continued)
Fine Focus
0 ~ 255
Beam Mode
0 ~ 255
Special Function
0 ~ 255

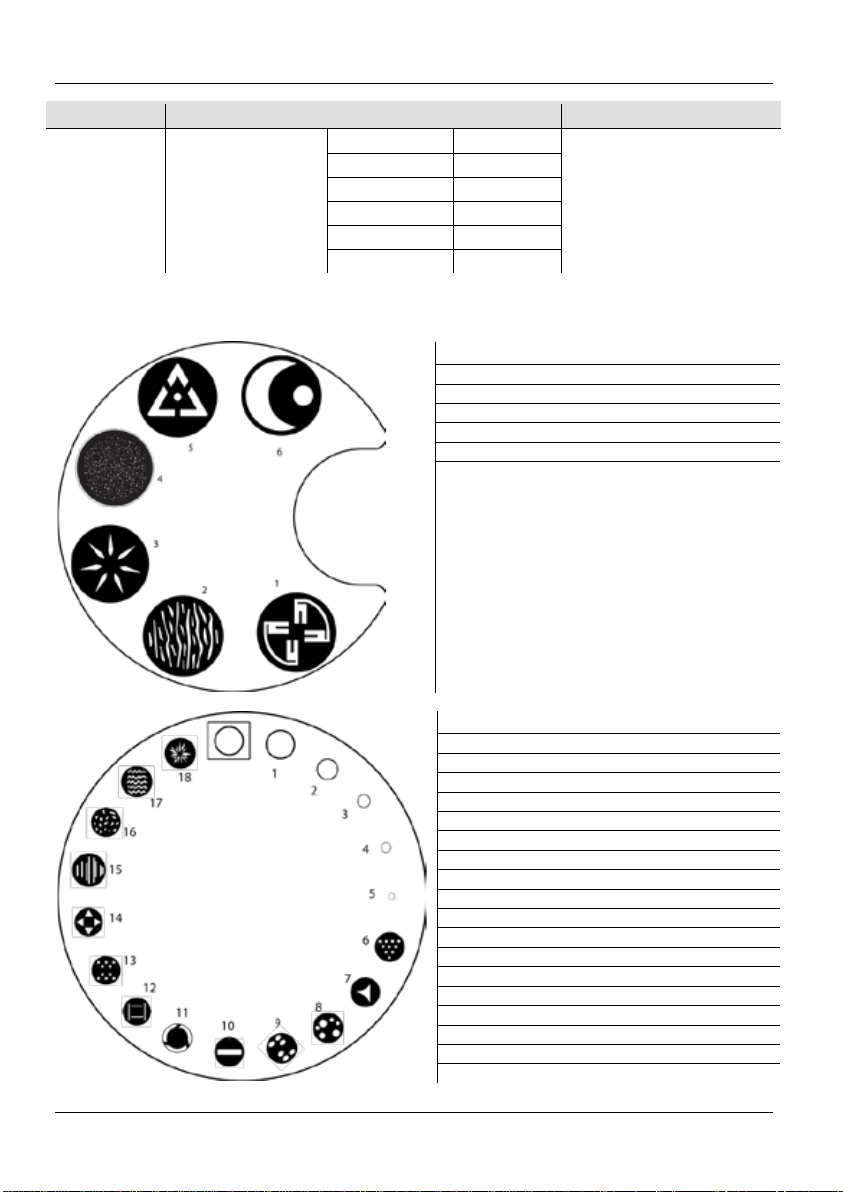

Gobo Designs
Rotating Gobo Wheel
1. Turning Forks
2. Wavy Breakup
3. Radial Star
4. Star Field
5. Broken Triangle
6. Half Moon and Sun
Static Gobo Wheel
1. Aperture 5/6
2. Aperture 2/3
3. Aperture 1/2
4. Aperture 1/3
5. Full Aperture
6. Triangle Dots
7. Curvy Triangle
8. Random Dots
9. Symmetric Dots
10. Line
11. Laser Circle
12. Square Lines
13. Brick Out
14. Triangle Square
15. Shades
16. Crunch Bar
17. 5 Wave
18. Burst

Maverick MK1 Hybrid QRG EN
10
DMX Values
30CH
Channel
Function
Value
Percent/Setting
1
Pan
000ó255
0–100%
2
Fine Pan
000ó255
0–100%
3
Tilt
000ó255
0–100%
4
Fine Tilt
000ó255
0–100%
5
Pan/Tilt Speed
000ó255
0–100%
6
Dimmer
000ó255
0–100%
7
Fine Dimmer
000ó255
0–100%
8 Shutter
000ó007
008ó015
016ó131
132ó167
168ó203
204ó239
240ó247
248ó255
Closed
Open
Slow to fast
Fast close, slow open
Slow close, fast open
Pulse effect from slow to fast
Random effect from slow to fast
Open
9
Cyan
000ó255
0–100%
10
Magenta
000ó255
0–100%
11
Yellow
000ó255
0–100%
12 Color Wheel 1
000
028
050
080
100
129
150
181
200
235
255
White
White + Beam Softener
Beam Softener
Beam Softener + Lavender
Lavender
Lavender + CTO 3200K
CTO 3200K
CTO 3200K + (UV)
(UV)
(UV) + CTO 2500K
CTO 2500K
13 Color Wheel 2
000
028
050
080
100
129
150
181
200
235
255
White
White + Beam Softener
Beam Softener
Beam Softener + Dark Green
Dark Green
Dark Green + Dark Red
Dark Red
Dark Red + Dark Blue
Dark Blue
Dark Blue + Minus Green
Minus Green

Maverick MK1 Hybrid QRG EN
11
30CH
Channel
Function
Value
Percent/Setting
14 Color Wheel 3
000
028
050
080
100
129
150
181
200
235
255
White
White + Beam Softener
Beam Softener
Beam Softener + Dark Orange
Dark Orange
Dark Orange + Light Orange
Light Orange
Light Orange + Light Green
Light Green
Light Green + Pink
Pink
15 Gobo Wheel 1 [Gobo Designs]
000
004
008
012
016
019
023
027
031
035
038
042
046
050
054
057
061
065
069
072ó113
114ó117
118ó159
160ó165
166ó170
171ó175
176ó181
182ó186
187ó191
192ó197
198ó202
203ó207
208ó214
215ó218
219ó223
224ó229
230ó234
235ó239
240ó245
246ó250
251ó255
Open
Gobo 1 (Aperture 5/6)
Gobo 2 (Aperture 2/3)
Gobo 3 (Aperture 1/2)
Gobo 4 (Aperture 1/3)
Gobo 5 (Full Aperture)
Gobo 6 (Triangle dots)
Gobo 7 (Curvy triangle)
Gobo 8 (Random dots)
Gobo 9 (Symmetric dots)
Gobo 10 (Line)
Gobo 11 (Laser Circle)
Gobo 12 (Square Lines)
Gobo 13 (Brick Out)
Gobo 14 (Triangle square)
Gobo 15 (Shades)
Gobo 16 (Crunch Bar)
Gobo 17 (5 Wave)
Gobo 18 (Burst)
Clockwise gobo scroll, fast to slow
stop
Counter-clockwise gobo scroll, slow to fast
Gobo 1 Shaking
Gobo 2 Shaking
Gobo 3 Shaking
Gobo 4 Shaking
Gobo 5 Shaking
Gobo 6 Shaking
Gobo 7 Shaking
Gobo 8 Shaking
Gobo 9 Shaking
Gobo 10 Shaking
Gobo 11 Shaking
Gobo 12 Shaking
Gobo 13 Shaking
Gobo 14 Shaking
Gobo 15 Shaking
Gobo 16 Shaking
Gobo 17 Shaking
Gobo 18 Shaking

Maverick MK1 Hybrid QRG EN
12
30CH
Channel
Function
Value
Percent/Setting
16 Gobo Wheel 2
[Gobo Designs]
000
ó
018
019ó037
038ó056
057ó074
075ó092
093ó111
112ó129
130ó150
151ó171
172ó192
193ó213
214ó234
235
ó
255
White
Gobo 1 (Turning Forks)
Gobo 2 (Wavy Breakup)
Gobo 3 (Radial Star)
Gobo 4 (Star Field)
Gobo 5 (Broken Triangle)
Gobo 6 (Half Moon and Sun)
Gobo 1 Shaking
Gobo 2 Shaking
Gobo 3 Shaking
Gobo 4 Shaking
Gobo 5 Shaking
Gobo 6 Shaking
17 Gobo Wheel 1
Rotation
000ó021
022ó042
043ó063
064ó084
085ó105
106ó127
128ó190
191ó192
193
ó
255
0-90 position
90-180 position
180-270 position
270-360 position
360-450 position
450-540 position
Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast
18
Gobo Indexing
16-bit
000ó255 16-bit adjustable
19
Animation Wheel
000ó255
Effect wheel
20 Animation Wheel
Rotation
000ó124
125ó130
131ó255
Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast
21 Prism 1
000ó010
011ó255
No Function
Prism Effect
22 Prism 1 Rotation
000ó021
022ó042
043ó063
064ó084
085ó105
106ó127
128ó190
191ó192
193ó255
0-90 position
90-180 position
180-270 position
270-360 position
360-450 position
450-540 position
Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast
23 Prism 2
000ó010
011ó255
No Function
Prism Effect
24 Prism 2 Rotation
000ó021
022ó042
043ó063
064ó084
085ó105
106ó127
128ó190
191ó192
193ó255
0-90 position
90-180 position
180-270 position
270-360 position
360-450 position
450-540 position
Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast
25
Frost
000ó255
0–100%
26
Zoom
000ó255
0–100%

Maverick MK1 Hybrid QRG EN
13
30CH
Channel
Function
Value
Percent/Setting
27
Focus
000ó255
0–100%
28
Fine Focus
000ó255
0–100%
29 Beam Mode
000ó010
011ó255
No Function
Beam Mode
30 Control
000ó029
030ó039
040ó049
050ó059
060ó069
070ó079
080ó089
090ó099
100ó109
110ó119
120ó129
130ó139
140ó149
150ó159
160ó169
170ó179
180ó189
190ó199
200ó209
210ó219
220ó229
230ó239
240ó245
246ó250
251ó255
No function
XY swap on
XY swap off
Zoom/auto focus mode on
Zoom/auto focus mode off
XY blackout enable
XY blackout disable
Color blackout enable
Color blackout disable
Gobo blackout enable
Gobo blackout disable
Lamp On
XY reset
Head reset
Auto soft filter on
Auto soft filter off
No function
No function
All reset
All blackout enable
All blackout disable
Lamp Off
No function
No function
No function
27CH
Channel
Function
Value
Percent/Setting
1
Pan
000ó255
0–100%
2
Fine Pan
000ó255
0–100%
3
Tilt
000ó255
0–100%
4
Fine Tilt
000ó255
0–100%
5
Pan/Tilt Speed
000ó255
0–100%
6
Dimmer
000ó255
0–100%
7 Shutter
000ó007
008ó015
016ó131
132ó167
168ó203
204ó239
240ó247
248
ó
255
Closed
Open
Slow to fast
Fast close, slow open
Slow close, fast open
Pulse effect from slow to fast
Random effect from slow to fast
Open
8
Cyan
000ó255
0–100%
9
Magenta
000ó255
0–100%
10
Yellow
000ó255
0–100%

Maverick MK1 Hybrid QRG EN
14
27CH
Channel
Function
Value
Percent/Setting
11 Color Wheel 1
000
028
050
080
100
129
150
181
200
235
255
White
White + Beam Softener
Beam Softener
Beam Softener + Lavender
Lavender
Lavender + CTO 3200K
CTO 3200K
CTO 3200K + (UV)
(UV)
(UV) + CTO 2500K
CTO 2500K
12 Color Wheel 2
000
028
050
080
100
129
150
181
200
235
255
White
White + Beam Softener
Beam Softener
Beam Softener + Dark Green
Dark Green
Dark Green + Dark Red
Dark Red
Dark Red + Dark Blue
Dark Blue
Dark Blue + Minus Green
Minus Green
13 Color Wheel 3
000
028
050
080
100
129
150
181
200
235
255
White
White + Beam Softener
Beam Softener
Beam Softener + Dark Orange
Dark Orange
Dark Orange + Light Orange
Light Orange
Light Orange + Light Green
Light Green
Light Green + Pink
Pink

Maverick MK1 Hybrid QRG EN
15
27CH
Channel
Function
Value
Percent/Setting
14 Gobo Wheel 1
[Gobo Designs]
000
004
008
012
016
019
023
027
031
035
038
042
046
050
054
057
061
065
069
072ó113
114ó117
118ó159
160ó165
166ó170
171ó175
176ó181
182ó186
187ó191
192ó197
198ó202
203ó207
208ó214
215ó218
219ó223
224ó229
230ó234
235ó239
240ó245
246ó250
251ó255
Open
Gobo 1 (Aperture 5/6)
Gobo 2 (Aperture 2/3)
Gobo 3 (Aperture 1/2)
Gobo 4 (Aperture 1/3)
Gobo 5 (Full Aperture)
Gobo 6 (Triangle dots)
Gobo 7 (Curvy triangle)
Gobo 8 (Random dots)
Gobo 9 (Symmetric dots)
Gobo 10 (Line)
Gobo 11 (Laser Circle)
Gobo 12 (Square Lines)
Gobo 13 (Brick Out)
Gobo 14 (Triangle square)
Gobo 15 (Shades)
Gobo 16 (Crunch Bar)
Gobo 17 (5 Wave)
Gobo 18 (Burst)
Clockwise gobo scroll, fast to slow
stop
Counter-clockwise gobo scroll, slow to fast
Gobo 1 Shaking
Gobo 2 Shaking
Gobo 3 Shaking
Gobo 4 Shaking
Gobo 5 Shaking
Gobo 6 Shaking
Gobo 7 Shaking
Gobo 8 Shaking
Gobo 9 Shaking
Gobo 10 Shaking
Gobo 11 Shaking
Gobo 12 Shaking
Gobo 13 Shaking
Gobo 14 Shaking
Gobo 15 Shaking
Gobo 16 Shaking
Gobo 17 Shaking
Gobo 18 Shaking
15 Gobo Wheel 2
[Gobo Designs]
000ó018
019ó037
038ó056
057ó074
075ó092
093ó111
112ó129
130ó150
151ó171
172ó192
193ó213
214ó234
235ó255
White
Gobo 1 (Turning Forks)
Gobo 2 (Wavy Breakup)
Gobo 3 (Radial Star)
Gobo 4 (Star Field)
Gobo 5 (Broken Triangle)
Gobo 6 (Half Moon and Sun)
Gobo 1 Shaking
Gobo 2 Shaking
Gobo 3 Shaking
Gobo 4 Shaking
Gobo 5 Shaking
Gobo 6 Shaking

Maverick MK1 Hybrid QRG EN
16
27CH
Channel
Function
Value
Percent/Setting
16 Gobo Wheel 1
Rotation
000ó021
021ó042
042ó063
063ó084
084ó105
105ó127
128ó190
191ó192
193
ó
255
0-90 position
90-180 position
180-270 position
270-360 position
360-450 position
450-540 position
Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast
17
Animation Wheel
000ó255
Effect wheel
18 Animation Wheel
Rotation
000ó124
125ó130
131ó255
Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast
19 Prism 1
000ó010
011
ó
255
No Function
Prism Effect
20 Prism 1 Rotation
000ó021
022ó042
043ó063
064ó084
085ó105
106ó127
128ó190
191ó192
193
ó
255
0-90 position
90-180 position
180-270 position
270-360 position
360-450 position
450-540 position
Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast
21 Prism 2
000ó010
011ó255
No Function
Prism Effect
22 Prism 2 Rotation
000ó021
022ó042
043ó063
064ó084
085ó105
106ó127
128ó190
191ó192
193ó255
0-90 position
90-180 position
180-270 position
270-360 position
360-450 position
450-540 position
Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast
23
Frost
000ó255
0–100%
24
Zoom
000ó255
0–100%
25
Focus
000ó255
0–100%
26 Beam Mode
000ó010
011ó255
No Function
Beam Mode

Maverick MK1 Hybrid QRG EN
17
27CH
Channel
Function
Value
Percent/Setting
27 Control
000ó029
030ó039
040ó049
050ó059
060ó069
070ó079
080ó089
090ó099
100ó109
110ó119
120ó129
130ó139
140ó149
150ó159
160ó169
170ó179
180ó189
190ó199
200ó209
210ó219
220ó229
230ó239
240ó245
246ó250
251
ó
255
No function
XY swap on
XY swap off
Zoom/auto focus mode on
Zoom/auto focus mode off
XY blackout enable
XY blackout disable
Color blackout enable
Color blackout disable
Gobo blackout enable
Gobo blackout disable
Lamp On
XY reset
Head reset
Auto soft filter on
Auto soft filter off
No function
No function
All reset
All blackout enable e
All blackout disable
Lamp Off
No function
No function
No function

Maverick MK1 Hybrid GRR ES
18
Acerca de esta
Guía
La Guía de Referencia Rápida (GRR) del Maverick MK1 Hybrid contiene
información básica sobre el producto, como conexión, montaje, opciones de menú
y valores DMX. Descargue el Manual de Usuario de
www.chauvetprofessional.com para información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio
sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
•CUIDADO: cuando transfiera el producto desde ambientes con temperatura
extrema (p. ej., del remolque frío de un camión a una sala de baile con calor
y humedad), puede formarse condensación en la electrónica interna del
producto. Para evitar que se produzca una avería, deje que el producto se
aclimate completamente al ambiente antes de conectar la alimentación.
•CUIDADO: La carcasa de este producto puede estar caliente cuando las
luces están en funcionamiento.
•
Monte este producto en una ubicación con ventilación adecuada, al menos a
20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en cualquier
ubicación en la que el polvo, calor excesivo, agua o humedad puedan
afectarlo. (IP20)
•NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Use SOLAMENTE los soportes de montaje o las asas para mover este
producto. NO lo transporte agarrando por la cabeza móvil.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar
este producto a temperaturas más altas.
Contacto
Fuera de EE.UU., Reino Unido, Irlanda, México, o Benelux póngase en contacto
con su
distribuidor para solicitar asistencia o devolver el producto. Desde dentro de
EE.UU., Reino Unido, Irlanda, México o Benelux, utilice la información de
Contact Us del final de esta GRR.

Maverick MK1 Hybrid GRR ES
19
Qué va
incluido
•Maverick MK1 Hybrid
•Cable de alimentación
•Soporte Omega con material de
montaje
•Tarjeta de garantía
•Guía de referencia rápida
Corriente
alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Sustitución del
Fusible
Desconecte este producto de la alimentación.
1. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la2. carcasa.
Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del3. mismo tipo y categoría.
Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de4.
nuevo la alimentación.
Conexión DMX
El Maverick MK1 Hybrid funcionará con un controlador DMX usando una
conexión de datos DMX de 3 o 5 pines.
Hay un Manual DMX disponible en
www.chauvetprofessional.com.
Conexión DMX
El Maverick MK1 Hybrid usa una conexión de datos DMX de 3 o 5 pines para sus
per¬sonalidades DMX: 27 y 30
. Consulte el manual de usuario para más
infor¬mación sobre cómo conectar y configurar el producto para funcionamiento
DMX.
Conexiones de
señal
Puede enlazar el Maverick MK1 Hybrid a un controlador o software controlador
usando una conexión DMX, una conexión Ethernet o ambas. Si está usando otros
productos compatibles con Art-Net™, sACN o Kling-Netcon, el
Maverick MK1
Hybrid puede controlar cada u
no individualmente en una sola red. Consulte el
Manual de usuario para obtener información sobre cómo conectar y configurar el
producto para estas señales.
Conexión
Art-Net™
Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad
de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran
tamaño. Hay disponible un documento sobre el protocolo Art-
Net™ desde
www.chauvetprofessional.com. Ch
auvet Professional recomienda la utilización de
modo Unicast para mejores resultados.
Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.
Conexión sACN
También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet
que usa las ca
pas y formato de Architecture for Control Networks (arquitectura
para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red
compatible con ACN. El mantenimiento de ACN corre a cargo de la Professional
Lighting and Sound Association
(Asociación de Sonido e Iluminación Profesional,
PLASA).

Maverick MK1 Hybrid GRR ES
20
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos
puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son
capaces de soportar el peso
del producto. Para nuestra línea Chauvet de
abrazaderas de montaje, visite http://trusst.com/products/.
Diagrama
de montaje
del producto
Panel de control
con pantalla
táctil
El Maverick MK1 Hybrid dispone de una pantalla táctil y
de 6 botones de
control. La pantalla táctil se puede bloquear y calibrar a través de las
opciones de Setup (configuración) en el menú.
Descripción del
panel de control
Botón
Función
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
Sale del menú o función actual
Navega hacia abajo por la lista de menú o disminuye el valor
numérico cuando está en una función
Navega hacia la izquierda por la lista de menú
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
Navega hacia la derecha por la lista de menú
Fije el cable de seguridad
usando el pasador de la parte
inferior del producto.
Montaje en altura
Montaje en el suelo
Abrazadera de montaje
Cable de seguridad
Soporte Omega
< >
< >
< >
< >
< >
< >
