QUICK REFERENCE GUIDE
Maverick MK1 Spot QRG Rev. 1
About This Guide
The Maverick MK1 Spot Quick Reference Guide (QRG) has basic product information such as connection, mounting,
menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
Safety Notes
• DO NOT open this product. It contains no user-serviceable parts.
• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.
• DO NOT look at the light source when the product is on.
• CAUTION: This product’s housing may be hot when lights are operating. Mount this product in a location with
adequate ventilation, at least 20 in (50 cm) from adjacent surfaces.
• DO NOT leave any flammable material within 50 cm of this product while operating or connected to power.
• CAUTION: When transferring product from extreme temperature environments, (e.g., cold truck to warm humid
ballroom) condensation may form on the internal electronics of the product. To avoid causing a failure, allow
product to fully acclimate to the surrounding environment before connecting it to power.
• USE a safety cable when mounting this product overhead.
• DONOToperatethisproductoutdoorsorinanylocationwheredust,excessiveheat,water,orhumiditymayaffect
it. (IP20)
• DO NOT operate this product if the housing, lenses, or cables appear damaged.
• DO NOT connect this product to a dimmer or rheostat.
• ONLY connect this product to a grounded and protected circuit.
• ONLY use the hanging/mounting bracket to carry this product. Do not carry by the moving head.
• In the event of a serious operating problem, stop using immediately.
• The maximum ambient temperature is 113 °F (45 °C). Do not operate this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your distributor to request support or return a
product. From inside the U.S., UK, Ireland, Mexico, or Benelux, use the information in Contact Us at the end of this QRG.
What is Included
AC Power
This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz.
AC Plug
Replacing The Fuse
1. Disconnect this product from power
2. Using a flat head screwdriver, unscrew the fuse holder cap from the housing.
3. Remove blown fuse and replace with a good fuse of the same type and rating.
4. Screw the fuse holder cap back in place and reconnect power.
• Maverick MK1 Spot • Warranty Card
• Seetronic Powerkon IP65 power cord • Quick Reference Guide
• 2 Omega brackets with mounting hardware
Connection Wire (U.S.) Wire (Europe) Screw Color
AC Live Black Brown Yellow/Brass
AC Neutral White Blue Silver
AC Ground Green/Yellow Green/Yellow Green
To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely
disconnect the product from power via breaker or by unplugging it.
!

EN
2
Maverick MK1 Spot QRG Rev. 1
QUICK REFERENCE GUIDE
DMX Linking
The Maverick MK1 Spot will work with a DMX controller using a 3- or 5-pin DMX serial connection. A DMX Primer is
available from www.chauvetprofessional.com.
DMX Connection
The Maverick MK1 Spot uses a 3- or 5-pin DMX data connection for its DMX personalities: 22Ch and 29Ch. See the User
Manual for information about connecting and configuring the product for DMX operation.
Signal Connection
The Maverick MK1 Spot can link to controller software using an Ethernet connection. If using other Art-Net™ or sACN -
compatible products with the Maverick MK2 Spot, you can control each individually on a single network. See the User
Manual for information about how to connect and configure the product for these signals.
Art-Net™Connection
Art-Net™ is an Ethernet protocol that uses TCP/IP which transfers a large amount of DMX512 data using an Neutrik®
etherCON® RJ45 connection over a large network. An Art-Net™ protocol document is available from
www.chauvetprofessional.com. Chauvet Professional recommends using unicast Art-Net™ for best results.
Art-Net™ designed by and copyright Artistic Licence Holdings Ltd.
sACN Connection
Also known as ANSI E1.31, Streaming-ACN is an Ethernet protocol that uses the layering and formatting of Architecture
for Control Networks to transport DMX512 data over IP or any otherACN compatible network. ACN is maintained by the
Professional Lighting and Sound Association (PLASA).
RDM (Remote Device Management)
Remote Device Management, or RDM, is a standard for allowing DMX-enabled devices to communicate bi-directionally
along existing DMX cabling. Check the DMX controller’s User Manual or with the manufacturer as not all DMX controllers
have this capability. The Maverick MK1 Spot supports RDM protocol that allows feedback to make changes to menu map
options. Download the User Manual from www.chauvetprofessional.com for more details.
Mounting
Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the
mounting clamps are capable of supporting the weight of the product. For our Chauvet line of mounting clamps, go to
http://trusst.com/productcategory/truss-clamps/
Product Mounting Diagram
Safety Cable
Mounting Clamp
Overhead
Mounting Floor
Mounting

3
EN
QUICK REFERENCE GUIDE
Maverick MK1 Spot QRG Rev. 1

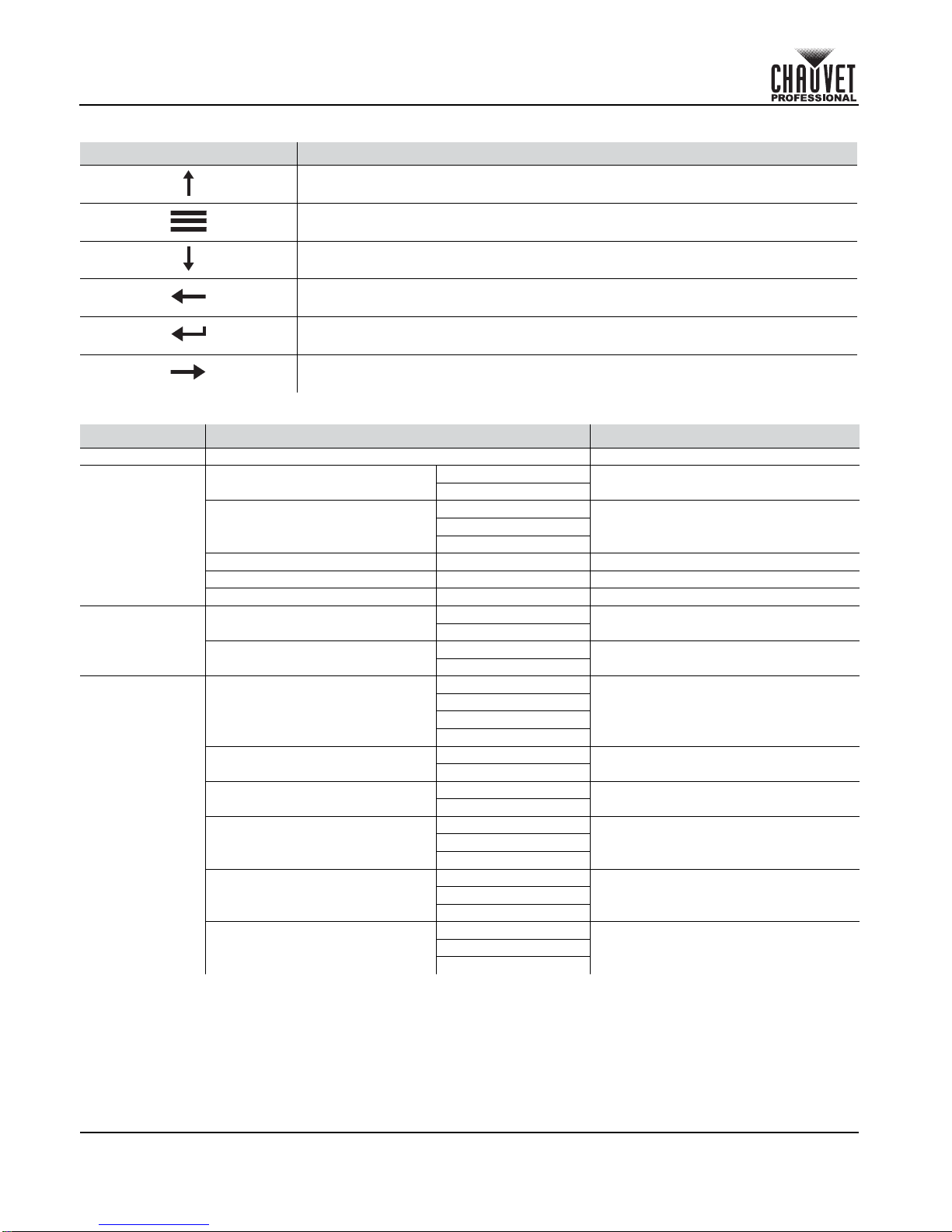

Control Panel Description
Menu Map
Button Function
Navigates upwards through the menu list or increases the numeric value when in a
function
Exits from the current menu or function
Navigates downwards through the menu list or decreases the numeric value when in
a function
Navigates left through the menu list
Enables the currently displayed menu or sets the currently selected value into the
selected function
Navigates right through the menu list
Main Level Programming Levels Description
Address 000–255 Network Setting
Network Setup
Ethernet to DMX YES Convert Ethernet In to DMX Out
NO
IP Mode Manual Selection of IP modeDHCP
Static
Universe 000–255 Set the Universe
ArtNetIp 002.243.075.222 IP setting
SubMask 255.000.000.000 Subnet Mask
Personality DMX 22CH YES Choose 22 Channels of DMX
NO
DMX 29CH YES Choose 29 Channels of DMX
NO
Settings
Control Mode
DMX
Signal Selection
WDMX
sACN
ArtNet
Pan Reverse YES Reverse the Pan
NO
Tilt Reverse YES Reverse the Tilt
NO
Screen Reverse NO Manually or automatically reverse the
screen
YES
AUTO
Pan Angle 540 Change the Pan angle360
180
Tilt Angle 270 Change the Tilt angle180
90
BL. O. P/T Move YES Enable/disable XY blackout
NO
BL. O. Color Move YES Enable/disable color blackout
NO
BL. O. Gobo Move YES Enable/disable gobo blackout
NO

EN
4
Maverick MK1 Spot QRG Rev. 1
QUICK REFERENCE GUIDE
Settings
Calibration YES Turn on Calibration
NO
Touchscreen Lock YES Lock the touchscreen
NO
Lock Screen YES Lock the buttons and touchscreen
NO
Swap X/Y YES Swap the pan and tilt
NO
X/Y Mode Fast Pan and tilt speed
Slow
WDMX Reset YES Reset the wireless DMX
NO
Backlight Timer
30S Set the backlight to turn
off automatically after a chosen time
1M
5M
ON
Loss of Data Hold Loss of data setting
Close
Fans Auto Change the fan speed modeFull
ECO
Dimmer Curve
Linear
Set the dimmer curve
Square
I Square
Scurve
Dimmer Speed Smooth Change the dimmer speed
Fast
PWM Option
600
PWM selection
1200
2000
4000
6000
25000
Reset Function
Pan/Tilt
YES/NO Reset individual functions to factory
Iris/
Prism
Color/
CMY
+CTO
Gobo/
Gobo
Rotate
Zoom/
Frost/
Focus
All
Factory Settings YES Reset all functions to factory
NO
Test Auto Test Auto test the product
Main Level Programming Levels Description

5
EN
QUICK REFERENCE GUIDE
Maverick MK1 Spot QRG Rev. 1
Test Manual Test
Pan
000 ~
255 Individually test each function/channel
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Dimmer Fine
Shutter
Virtual Shaking
Cyan
Magenta
Yellow
Color
Gobo 1
Gobo 1 Rotate Fine
Gobo 1 Index
Gobo 2
Focus
Focus Fine
Focus Auto
Zoom
Zoom Fine
Prism
Prism Rotate
000 ~
255 Individually test each function/channel
Iris
Frost
CMY Macro
CMY Macro Speed
Special Function
Information
Fixture Information
Ver V1 Current Version
Running Mode DMX Current Mode
DMX Address
Temperature Current Temperature
Fixture Hours Current active hours
ArtNetIp Current IP address
SubMask Current subnet mask
MAC Address MAC address
Fan Information
Base Fan 1 Speed
View speed setting
Base Fan 2 Speed
Head Fan 1 Speed
Head Fan 2 Speed
Error Information _______ Will appear on screen
Channel
Information
Frequency Hz
Status of individual channel
Pan
000 ~
255
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Main Level Programming Levels Description

EN
6
Maverick MK1 Spot QRG Rev. 1
QUICK REFERENCE GUIDE
DMX Values
29 Ch
Information Channel
Information
Dimmer Fine
000 ~
255 Status of individual channel
Shutter
Virtual Shaking
Cyan
Magenta
Yellow
Color
Gobo 1
Gobo 1 Rotate Fine
Gobo 1 Index
Gobo 2
Focus
Focus Fine
Focus Auto
Zoom
Zoom Fine
Prism
Prism Rotate
Iris
Frost
CMY Macro
CMY Macro Speed
Special Function
Channel Function Value Percent/Setting
1 Pan 000 255 0-100%
2 Fine Pan 000 255 Fine control (16-bit)
3 Tilt 000 255 0-100%
4 Fine Tilt 000 255 Fine control (16-bit)
5 Pan/Tilt Speed 000 255 0-100%
6 Dimmer 000 255 0-100%
7 Fine Dimmer 000 255 Fine control (16-bit)
8 Shutter
000 003
004 007
008 076
077 145
146 215
216 255
Closed
Open
Slow to fast
Pulse effect from slow to fast
Random effect from slow to fast
Open
9 Virtual Strobe 000 001 002 128
129 255
No function
Shaking strobe, slow to fast
Fade in/out, slow to fast
10 Cyan 000 255 0-100%
11 Magenta 000 255 0-100%
12 Yellow 000 255 0-100%
Main Level Programming Levels Description

7
EN
QUICK REFERENCE GUIDE
Maverick MK1 Spot QRG Rev. 1
13 Color Wheel
000 006
007 013
014 020
021 027
028 034
035 041
042 048
049 059
060 187
188 219
220 223
224 255
Open
Red
Orange
Green
Blue
Magenta
CTO
UV
Split colors
Clockwise color scroll, fast to slow
Stop
Counter-clockwise color scroll, slow to fast
14 Gobo Wheel 1
000 007
008 015
016 023
024 031
032 039
040 047
048 055
056 063
064 071
072 079
080 087
088 095
096 103
104 111
112 119
120 127
128 191
192 255
Open
Gobo 1 (Sailboat)
Gobo 2 (Wavy Bar)
Gobo 3 (Dot Crickets)
Gobo 4 (Nuts n’ Bolts)
Gobo 5 (Linear Ovals)
Gobo 6 (Star Field)
Gobo 7 (Shower Glass)
Gobo 7 Shaking
Gobo 6 Shaking
Gobo 5 Shaking
Gobo 4 Shaking
Gobo 3 Shaking
Gobo 2 Shaking
Gobo 1 Shaking
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
15 Gobo 1 Rotate
000 063
064 145
146 149
150 231
232 255
Rotating gobo index
Clockwise rotating, fast to slow
Stop
Counter-clockwise rotating, slow to fast
Bounce effect
16 Gobo Wheel 1
Index Fine 000 255 Fine control (16-bit)
17 Gobo Wheel 2
000 006
007 013
014 020
021 027
028 034
035 041
042 048
049 063
064 070
071 077
078 084
085 091
092 098
099 105
106 112
113 127
128 191
192 255
Open
Gobo 1 (Cheese Puffs)
Gobo 2 (Tight Breakups)
Gobo 3 (Splot Breakup)
Gobo 4 (Triangle)
Gobo 5 (Circuts)
Gobo 6 (Random Dots)
Gobo 7 (Scary Forest)
Gobo 7 Shaking
Gobo 6 Shaking
Gobo 5 Shaking
Gobo 4 Shaking
Gobo 3 Shaking
Gobo 2 Shaking
Gobo 1 Shaking
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
18 Focus 000 255 0-100%
19 Fine Focus 000 255 Fine control (16-bit)
Channel Function Value Percent/Setting

EN
8
Maverick MK1 Spot QRG Rev. 1
QUICK REFERENCE GUIDE
20 Auto Focus
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 190
191 210
211255
No function
0-5 m
6 m
7 m
8 m
9 m
10 m
12.5 m
15 m
17.5 m
20~60 m
Auto-detect distance
21 Zoom 000 255 Narrow-wide
22 Fine Zoom 000 255 Fine control (16-bit)
23 Prism 000 004
005 255 No function Prism Effect
24 Prism Rotate 000 127
128 189
190 193
194 255
Rotating position
Clockwise rotating, fast to slow
Stop
Counter-clockwise rotating, slow to fast
25 Iris 000 063
064 127
128 191
192 255
Big to small
Auto change, slow to fast
Slow zoom out, fast zoom in (slow to fast)
Slow zoom in, fast zoom out (slow to fast)
26 Frost 000 255 0-100%
27 CMY Macro 000 009
010 255 No function CMY macro
28 CMY Macro
Speed 000 255 100%-0
29 Control
000 007
008 015
016 023
024 031
032 039
040 047
048 055
056 095
096 103
104 111
112 119
120 127
128 135
136 143
144 151
152 159
160 167
168 175
176 183
184 191
192 199
200 207
208 215
216 220
221 225
226 230
231 235
236 240
241 255
No function
XY blackout
C blackout
G blackout
XYC blackout
XYG blackout
XYCG blackout
no function
X reset
Y reset
Color reset
Gobo & gobo rotating reset
No function
Prism reset
No function
All reset
Iris reset
Frost reset
Zoom reset
CMY reset
Fan low speed
Fan full speed
Fan auto
No function
Iris Fast mode
Iris Smooth mode
XY swap on
XY swap off
no function
Channel Function Value Percent/Setting

9
EN
QUICK REFERENCE GUIDE
Maverick MK1 Spot QRG Rev. 1
22 Ch
Channel Function Value Percent/Setting
1 Pan 000 255 0-100%
2 Fine Pan 000 255 Fine control (16-bit)
3 Tilt 000 255 0-100%
4 Fine Tilt 000 255 Fine control (16-bit)
5 Pan/Tilt Speed 000 255 0-100%
6 Dimmer 000 255 0-100%
7 Shutter
000 003
004 007
008 076
077 145
146 215
216 255
Closed
Open
Slow to fast
Pulse effect from slow to fast
Random effect from slow to fast
Open
8 Virtual Strobe 000 001 002 128
129 255
No function
Shaking strobe, slow to fast
Fade in/out, slow to fast
9 Cyan 000 255 0-100%
10 Magenta 000 255 0-100%
11 Yellow 000 255 0-100%
12 Color Wheel
000 006
007 013
014 020
021 027
028 034
035 041
042 048
049 059
060 187
188 219
220 223
224 255
Open
Color 1
Color 2
Color 3
Color 4
Color 5
Color 6
Color 7
Split colors
Clockwise color scroll, fast to slow
Stop
Counter-clockwise color scroll, slow to fast
13 Gobo Wheel 1
000 007
008 015
016 023
024 031
032 039
040 047
048 055
056 063
064 071
072 079
080 087
088 095
096 103
104 111
112 119
120 127
128 191
192 255
Open
Gobo 1 (Sailboat)
Gobo 2 (Wavy Bar)
Gobo 3 (Dot Crickets)
Gobo 4 (Nuts n’ Bolts)
Gobo 5 (Linear Ovals)
Gobo 6 (Star Field)
Gobo 7 (Shower Glass)
Gobo 7 Shaking
Gobo 6 Shaking
Gobo 5 Shaking
Gobo 4 Shaking
Gobo 3 Shaking
Gobo 2 Shaking
Gobo 1 Shaking
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
14 Gobo 1 Rotate
000 063
064 145
146 149
150 231
232 255
Rotating gobo index
Clockwise rotating, fast to slow
Stop
Counter-clockwise rotating, slow to fast
Bounce effect

EN
10
Maverick MK1 Spot QRG Rev. 1
QUICK REFERENCE GUIDE
15 Gobo Wheel 2
000 006
007 013
014 020
021 027
028 034
035 041
042 048
049 063
064 070
071 077
078 084
085 091
092 098
099 105
106 112
113 127
128 191
192 255
Open
Gobo 1 (Cheese Puffs)
Gobo 2 (Tight Breakups)
Gobo 3 (Splot Breakup)
Gobo 4 (Triangle)
Gobo 5 (Circuts)
Gobo 6 (Random Dots)
Gobo 7 (Scary Forest)
Gobo 7 Shaking
Gobo 6 Shaking
Gobo 5 Shaking
Gobo 4 Shaking
Gobo 3 Shaking
Gobo 2 Shaking
Gobo 1 Shaking
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
16 Focus 000 255 0-100%
17 Zoom 000 255 Narrow-wide
18 Prism 000 004
005 255 No function Prism Effect
19 Prism Rotate 000 127
128 189
190 193
194 255
Rotating position
Clockwise rotating, fast to slow
Stop
Counter-clockwise rotating, slow to fast
20 Iris 000 063
064 127
128 191
192 255
Big to small
Auto change, slow to fast
Slow zoom out, fast zoom in (slow to fast)
Slow zoom in, fast zoom out (slow to fast)
21 Frost 000 255 100%-0
22 Control
000 007
008 015
016 023
024 031
032 039
040 047
048 055
056 095
096 103
104 111
112 119
120 127
128 135
136 143
144 151
152 159
160 167
168 175
176 183
184 191
192 199
200 207
208 215
216 220
221 225
226 230
231 235
236 240
241 255
No function
XY blackout
C blackout
G blackout
XYC blackout
XYG blackout
XYCG blackout
no function
X reset
Y reset
Color reset
Gobo & gobo rotating reset
No function
Prism reset
No function
All reset
Iris reset
Frost reset
Zoom reset
CMY reset
Fan low speed
Fan full speed
Fan auto
No function
Iris Fast mode
Iris Smooth mode
XY swap on
XY swap off
no function
Channel Function Value Percent/Setting

11
ES
GUÍA DE REFERENCIA RÁPIDA
Maverick MK1 Spot QRG Rev. 1
Acerca de Esta Guía
La Guía de Referencia Rápida (GRR) del Maverick MK1 Spot contiene información básica sobre el producto, como
montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com fpara
información más detallada.
Exención de Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
Notas de Seguridad
• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la
alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• CUIDADO: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de
un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del
producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
• CUIDADO: La carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies
adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado
a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor
excesivo, agua o humedad puedan afectarlo. (IP20)
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de montaje o las asas para mover este producto. NO lo transporte agarrando por
la cabeza móvil.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más
altas.
Contacto
Fuera de EE.UU., Reino Unido, Irlanda, México, o Benelux póngase en contacto con su distribuidor para solicitar
asistencia o devolver el producto. Desde dentro de EE.UU., Reino Unido, Irlanda, México o Benelux, utilice la
información de Contact Us del final de esta GRR.
Qué va Incluido
Corriente Alterna
Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión
de entrada de100 a 240 VCA, 50/60 Hz.
Enchufe CA
• Maverick MK1 Spot • Tarjeta de Garantía
• Seetronic Powerkon IP65 cable de alimentación • Guía de Referencia Rápida
• 2 soportes Omega con material de montaje
Conexión Cable (EE.UU.) Cable (Europa) Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CATierra Verde/Amarillo Verde/Amarillo Verde
Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de
la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se
use.
!

ES
12
Maverick MK1 Spot QRG Rev. 1
GUÍA DE REFERENCIA RÁPIDA
Sustitución del Fusible
1. Desconecte este producto de la alimentacion
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.
Enlace DMX
El Maverick MK1 Spot funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX
disponible en www.chauvetprofessional.com.
Conexión DMX
El Maverick MK1 Spot usa una conexión de datos DMX normal para sus personalidades: 22Ch y 29Ch. Vea el Manual
de Usuario para conectar y configurar para funcionamiento DMX.
Conexiones de señal
Puede enlazar el Maverick MK1 Spot a un controlador o software controlador usando una conexión DMX, una conexión
Ethernet o ambas. Si está usando otros productos compatibles con Art-Net™, sACN o Kling-Netcon, el Maverick MK1
Spot puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información
sobre cómo conectar y configurar el producto para estas señales.
Conexión Art-Net™
Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una
conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™
desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores
resultados.
Conexión sACN
También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de
Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o
cualquier otra red compatible con ACN. El mantenimiento de ACN corre a cargo de la Professional Lighting and Sound
Association (Asociación de Sonido e Iluminación Profesional, PLASA).
RDM (gestión remota del dispositivo)
Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con
capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Maverick MK1 Spot admite protocolo
RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de
usuario de www.chauvetprofessional.com para una información más detallada.
Montaje
Antes de montar este producto, lea las Notas de Seguridad.Asegúrese de que las abrazaderas de montaje son capaces
de soportar el peso del producto. Para nuestra ínea Chauvet de abrazaderas de montaje, visite http://trusst.com/
productcategory/truss-clamps/
Diagrama de Montaje del Producto
Cable de Seguridad
Abrazadera de Montaje
Montaje en Altura Montaje en el
Suelo

13
ES
GUÍA DE REFERENCIA RÁPIDA
Maverick MK1 Spot QRG Rev. 1
Descripción del Panel de Control
Mapa de Menú
Botón Función
Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está
en una función
Sale del menú o función actual
Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está
en una función
Navega hacia la izquierda por la lista de menú
Habilita el menú actualmente en pantalla o configura el valor seleccionado
actualmente dentro de la función seleccionada
Navega hacia la derecha por la lista de menú
Nivel Principal Niveles de Programación Descripción
Address 000–255 Configuración de red
Network Setup
Ethernet to DMX YES Convertir Ethernet a salida DMX
NO
IP Mode Manual Selección del modo IPDHCP
Static
Universe 000–255 Configurar el universo
ArtNetIp 002.243.075.222 Configuración de IP
SubMask 255.000.000.000 Máscara de subred
Personality DMX 22CH YES Escoger 22 canales de DMX
NO
DMX 29CH YES Escoger 29 canales de DMX
NO
Settings
Control Mode
DMX
Selección de senal
WDMX
sACN
ArtNet
Pan Reverse YES Invertir el movimiento panorámico
NO
Tilt Reverse YES Invertir la inclinación
NO
Screen Reverse NO Invertir la pantalla manual o
automaticamente
YES
AUTO
Pan Angle 540 Cambiar el angulo panoramico360
180
Tilt Angle 270 Cambiar el angulo de inclinacion180
90

ES
14
Maverick MK1 Spot QRG Rev. 1
GUÍA DE REFERENCIA RÁPIDA
Settings
BL. O. P/T Move YES Habilitar/deshabilitar el blackout XY
NO
BL. O. Color Move YES Habilitar/deshabilitar el blackout de
color
NO
BL. O. Gobo Move YES Habilitar/deshabilitar el blackout de
gobo
NO
Calibration YES Encender calibracion
NO
Touchscreen Lock YES Bloquear la pantalla
NO
Lock Screen YES Bloqueo de los botones y pantalla tactil
PASSCODE: 0920
NO
Swap X/Y YES Intercambiar movimiento panorámico y
de inclinación
NO
X/Y Mode Fast Cambiar la velocidad del
Slow
WDMX Reset YES Reiniciar DMX inalámbrico
NO
Backlight Timer
30S Configura la retroiluminacion para que
se apague transcurrido cierto tiempo
1M
5M
ON
Loss of Data Hold Configuracion de perdida de datos
Close
Fans Auto Cambiar el modo de velocidad del
ventilador
Full
ECO
Dimmer Curve
Linear
Configurar la curva del atenuador
Square
I Square
Scurve
Dimmer Speed Smooth Cambiar la velocidad del atenuador
Fast
PWM Option
600
Selecciona la frecuencia de emisión
PWM
1200
2000
4000
6000
25000
Reset Function
Pan/Tilt
YES/NO Restablecer las funciones individuales
a los valores de fábrica
Iris/
Prism
Color/
CMY
+CTO
Gobo/
Gobo
Rotate
Zoom/
Frost/
Focus
All
Factory Settings YES Restablecer todas las funciones a los
valores de fábrica
NO
Nivel Principal Niveles de Programación Descripción

15
ES
GUÍA DE REFERENCIA RÁPIDA
Maverick MK1 Spot QRG Rev. 1
Test
Auto Test Hacer una prueba automática del
producto
Manual Test
Pan
000 ~
255 Comprobar individualmente cada
función/canal
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Dimmer Fine
Shutter
Virtual Shaking
Cyan
Magenta
Yellow
Color
Gobo 1
Gobo 1 Rotate Fine
Gobo 1 Index
Gobo 2
Focus
Focus Fine
Focus Auto
Zoom
Zoom Fine
Prism
Prism Rotate
Iris
Frost
CMY Macro
CMY Macro Speed
Special Function
Information
Fixture Information
Ver V1 Versión actual
Running Mode DMX Modo actual
DMX Address
Temperature Temperatura actual
Fixture Hours Horas activas actuales
ArtNetIp Direccion IP actual
SubMask Máscara de subred actual
MAC Address Dirección MAC
Fan Information
Base Fan 1 Speed
Ver configuracion de velocidad
Base Fan 2 Speed
Head Fan 1 Speed
Head Fan 2 Speed
Error Information _______ Aparecerá en la pantalla
Nivel Principal Niveles de Programación Descripción

ES
16
Maverick MK1 Spot QRG Rev. 1
GUÍA DE REFERENCIA RÁPIDA
Valores DMX
29 Ch
Information Channel
Information
Frequency Hz
Estado del canal individual
Pan
000 ~
255
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Dimmer Fine
Shutter
Virtual Shaking
Cyan
Magenta
Yellow
Color
Gobo 1
Gobo 1 Rotate Fine
Gobo 1 Index
Gobo 2
Focus
Focus Fine
Focus Auto
Zoom
Zoom Fine
Prism
Prism Rotate
Iris
Frost
CMY Macro
CMY Macro Speed
Special Function
Canal Función Valor Porcentaje/Configuración
1Movimiento
panorámico 000 255 0-100%
2Movimiento
panorámico fino 000 255 0-100%
3 Inclinación 000 255 0-100%
4 Inclinación fina 000 255 0-100%
5Velocidad movimiento panorámico/
Inclinación 000 255 0-100%
6 Atenuador 000 255 0-100%
7 Atenuador fino 000 255 0-100%
8 Obturador
000 003
004 007
008 076
077 145
146 215
216 255
Cerrado
Abierto
Lento a rápido
Efecto pulso de lento a rápido
Efecto aleatorio de lento a rápido
Abierto
9 Obturador virtual 000 001
002 128
129 255
Sin función
Estroboscopio vibratorio, lento a rápido
Hacer aparecer gradualmente / desaparecer, lento a
rápido
10 Cian 000 255 0-100%
Nivel Principal Niveles de Programación Descripción

17
ES
GUÍA DE REFERENCIA RÁPIDA
Maverick MK1 Spot QRG Rev. 1
11 Magenta 000 255 0-100%
12 Amarillo 000 255 0-100%
13 Rueda de color
000 006
007 013
014 020
021 027
028 034
035 041
042 048
049 059
060 187
188 219
220 223
224 255
Abierto
Rojo
Naranja
Verde
Azul
Magenta
CTO
UV
Colores divididos
Desplazamiento de color en sentido horario, rapido a
lento
Parada
Desplazamiento de color en sentido antihorario, lento
a rapido
14 Rueda de gobo 1
000 007
008 015
016 023
024 031
032 039
040 047
048 055
056 063
064 071
072 079
080 087
088 095
096 103
104 111
112 119
120 127
128 191
192 255
Abierto
Gobo 1 (Sailboat)
Gobo 2 (Wavy Bar)
Gobo 3 (Dot Crickets)
Gobo 4 (Nuts n’ Bolts)
Gobo 5 (Linear Ovals)
Gobo 6 (Star Field)
Gobo 7 (Shower Glass)
Gobo 7 vibrando
Gobo 6 vibrando
Gobo 5 vibrando
Gobo 4 vibrando
Gobo 3 vibrando
Gobo 2 vibrando
Gobo 1 vibrando
Abierto
Desplazamiento de gobo en sentido horario, rapido a
lento
Desplazamiento de gobo en sentido antihorario, lento
a rapido
15 Gobo giratorio 1
000 063
064 145
146 149
150 231
232 255
Índice de gobo giratorio
Giro en el sentido horario, lento a rápido
Parada
Giro en el sentido anti-horario, lento a rápido Efecto
rebote
16 Rueda de gobo 1
Indice de Incremento 000 255 0-100%
17 Rueda de gobo 2
000 006
007 013
014 020
021 027
028 034
035 041
042 048
049 063
064 070
071 077
078 084
085 091
092 098
099 105
106 112
113 127
128 191
192 255
Abierto
Gobo 1 (Cheese Puffs)
Gobo 2 (Tight Breakups)
Gobo 3 (Splot Breakup)
Gobo 4 (Triangle)
Gobo 5 (Circuts)
Gobo 6 (Random Dots)
Gobo 7 (Scary Forest)
Gobo 7 vibrando
Gobo 6 vibrando
Gobo 5 vibrando
Gobo 4 vibrando
Gobo 3 vibrando
Gobo 2 vibrando
Gobo 1 vibrando
Abierto
Desplazamiento de gobo en sentido horario, lento a
rápido
Desplazamiento de gobo en sentido antihorario, lento
a rápido
18 Foco 000 255 0-100%
Canal Función Valor Porcentaje/Configuración

ES
18
Maverick MK1 Spot QRG Rev. 1
GUÍA DE REFERENCIA RÁPIDA
19 Foco fino 000 255 0-100%
20 Autofoco
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 190
191 210
211255
Sin función
0-5 m
6 m
7 m
8 m
9 m
10 m
12.5 m
15 m
17.5 m
20~60 m
Detectar automáticamente la distancia
21 Zoom 000 255 Ancho a estrecho
22 Zoom fino 000 255 0-100%
23 Prisma 000 004
005 255 Sin función Efecto de prisma
24 Girar prisma 000 127
128 189
190 193
194 255
Posicion de giro
Giro en el sentido horario, lento a rápido
Parada
Giro en sentido antihorario, rápido a lento
25 Iris
000 063
064 127
128 191
192 255
Grande a pequeño
Cambio automático (lento a rápido) Disminuir zoom
lento, aumentar zoom rápido (lento a rápido)
Aumentar zoom lento, disminuir zoom rápido (lento a
rápido)
26 Difusor 000 255 0-100%
27 Macro CMY 000 009
010 255 Sin función CMY macro
28 Velocidad de macro
CMY 000 255 100%-0
29 Control
000 007
008 015
016 023
024 031
032 039
040 047
048 055
056 095
096 103
104 111
112 119
120 127
128 135
136 143
144 151
152 159
160 167
168 175
176 183
184 191
192 199
200 207
208 215
216 220
221 225
226 230
231 235
236 240
241 255
Sin función
Blackout XY
Blackout C
Blackout G
Blackout XYC
Blackout XYG
Blackout XYCG
Sin función
Restablecer X
Restablecer Y
Restablecer color
Restablecer gobo y gobo giratorio
Sin función
Restablecer prisma
Sin función
Restablecer
Restablecer iris
Restablecer difusor
Restablecer zoom
Restablecer CMY
Velocidad de ventilador lenta
Velocidad de ventilador máxima
Ventilador automático
Sin función
Modo iris rapido
Modo iris suave
Intercambio XY activado
Intercambio XY desactivado
sin funcion
Canal Función Valor Porcentaje/Configuración

19
ES
GUÍA DE REFERENCIA RÁPIDA
Maverick MK1 Spot QRG Rev. 1
22 Ch
Canal Función Valor Porcentaje/Configuración
1Movimiento
panorámico 000 255 0-100%
2Movimiento
panorámico fino 000 255 0-100%
3 Inclinación 000 255 0-100%
4 Inclinación fina 000 255 0-100%
5Velocidad movimiento panorámico/
Inclinación 000 255 0-100%
6 Atenuador 000 255 0-100%
7 Obturador
000 003
004 007
008 076
077 145
146 215
216 255
Cerrado
Abierto
Lento a rápido
Efecto pulso de lento a rápido
Efecto aleatorio de lento a rápido
Abierto
8 Obturador virtual 000 001
002 128
129 255
Sin función
Estroboscopio vibratorio, lento a rápido
Hacer aparecer gradualmente / desaparecer, lento a
rápido
9 Cian 000 255 0-100%
10 Magenta 000 255 0-100%
11 Amarillo 000 255 0-100%
12 Rueda de color
000 006
007 013
014 020
021 027
028 034
035 041
042 048
049 059
060 187
188 219
220 223
224 255
Abierto
Rojo
Naranja
Verde
Azul
Magenta
CTO
UV
Colores divididos
Desplazamiento de color en sentido horario, rapido a
lento
Parada
Desplazamiento de color en sentido antihorario, lento
a rapido
13 Rueda de gobo 1
000 007
008 015
016 023
024 031
032 039
040 047
048 055
056 063
064 071
072 079
080 087
088 095
096 103
104 111
112 119
120 127
128 191
192 255
Abierto
Gobo 1 (Sailboat)
Gobo 2 (Wavy Bar)
Gobo 3 (Dot Crickets)
Gobo 4 (Nuts n’ Bolts)
Gobo 5 (Linear Ovals)
Gobo 6 (Star Field)
Gobo 7 (Shower Glass)
Gobo 7 vibrando
Gobo 6 vibrando
Gobo 5 vibrando
Gobo 4 vibrando
Gobo 3 vibrando
Gobo 2 vibrando
Gobo 1 vibrando
Abierto
Desplazamiento de gobo en sentido horario, rapido a
lento
Desplazamiento de gobo en sentido antihorario, lento
a rapido
14 Gobo giratorio 1
000 063
064 145
146 149
150 231
232 255
Índice de gobo giratorio
Giro en el sentido horario, lento a rápido
Parada
Giro en el sentido anti-horario, lento a rápido Efecto
rebote
