mbj DTL-i-4040-WT User manual

DTL-i-4040-WT Flat Dome Light
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
DTL-i-4040-WT(TLi-4040-WT)
Release: 2.00
16.09.2019
Bedienungsanleitung der DTL-i-4040-WT
diffuse Flat Dome Auflichtbeleuchtung mit Blitzcontroller
und weißen LEDs
Operating Manual of the DTL-i-4040-WT
diffuse flat dome light with flash controller and white
LEDs
1. Warn- und Anwendungshinweise
Bitte vor Verwendung des Gerätes die Warn- und
Anwendungshinweise sorgfältig durchlesen.
Allgemein - Das Gerät ist für Blitzanwendungen in
Innenräumen ausgelegt. Als Dauerlicht kann dieses Gerät
nur mit zusätzlicher Wärmeableitung betrieben werden.
Gesundheit - Ein direkter Blick in die
Blitzbeleuchtung kann zum Verblitzen der Augen führen
und ist deshalb grundsätzlich zu vermeiden. Bei
Installations- und Wartungsarbeiten ist zur Sicherheit
eine Schutzbrille zu tragen und die Beleuchtung ist vorher
auszuschalten. Das Gerät darf nicht verwendet werden,
wenn ein Ausfall zu einem Personenschaden führen kann.
Hitze - Bei unzureichender Wärmeableitung oder
dem Betreiben des Blitzmodus mit einer zu langen
Blitzdauer- und Leistung können Temperaturen größer 60°C
auftreten. Es ist auf ausreichendem Abstand zu leicht
entflammbaren Materialien zu achten.
Elektrischer Anschluss - Das Gehäuse ist von der Masse
der Spannungsversorgung elektrisch isoliert. Ein Über-
schreiten der zulässigen Blitzdauer- und Leistung oder das
der Beleuchtung im Dauerlicht ohne zusätzliche Kühlung
kann zur Zerstörung des Gerätes oder zu einer erheblichen
Verkürzung der Lebensdauer des Gerätes führen.
Mechanischer Einbau - Für die Befestigung der
Beleuchtungseinheit ist an den Ecken jeweils eine 6mm
Durchgangsbohrung vorgesehen. Es ist bei der Montage auf
ausreichende Wärmeableitung zu achten.
Reinigung – Die Leuchtfläche darf nur mit einem
handelsüblichen Glasreiniger und einem weichen Putzlappen
gereinigt werden.
1. Cautions and instructions for use
Please read the warning and application instructions carefully
before using the backlight.
General - The device is designed for indoor flash
application only. In case of steady light use additional heat
dissipation measures has to be made.
Health – Due to the risk of flash burn of the
eyes it is strictly forbidden looking directly into the light
source. It is strongly recommended to wear protection
glasses and the lighting must be switched off before the
installation and/or any maintenance. The device must not be
used when a failure may cause a personal injury.
Heat - In case of insufficient heat dissipation or
running the device with a too long flash time and power the
surface temperature may exceed 60 °C. Keep off flammable
materials at any time.
Electricity - The housing is electrically isolated from the
ground of the power supply. Exceeding the permissible flash
duration and power or using the unit for continuous light
without any additional cooling can lead to the destruction of
the device or to a significant shortening of the lifetime of the
LEDs of the device.
Mechanical integration – On each corner a 6mm through
holes can be used to fix the lighting to specified position. It is
essential to ensure adequate heat transfer at the holding
position.
Cleaning - The light emission surface has to be cleaned
with a standard glass cleaner and a soft cleaning cloth only.

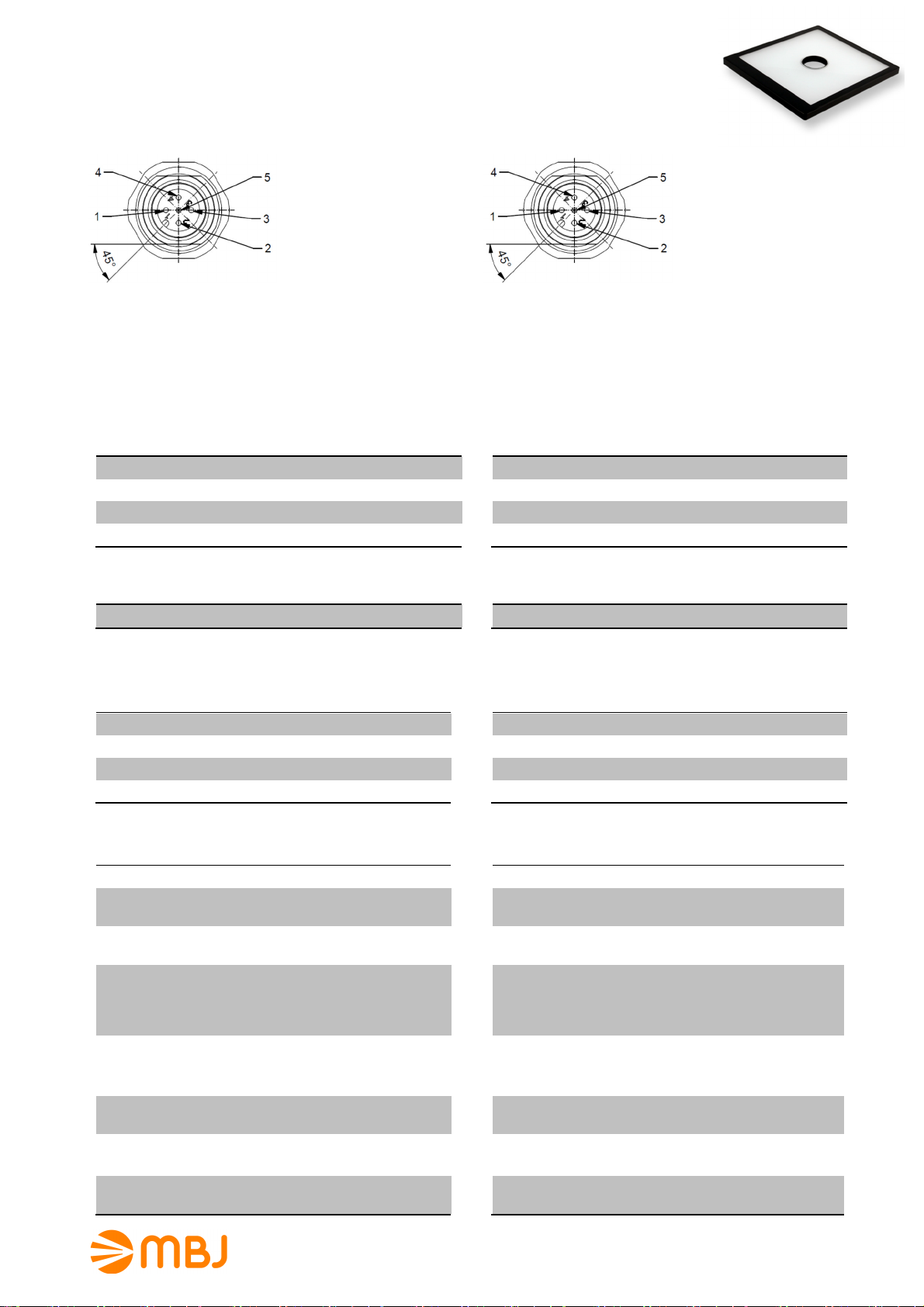

2. Elektrische Anschlüsse
Die Beleuchtung wird mit einem M12x1 Flansch mit fünf
Anschlüssen geliefert.
Pin Litzenfarbe
1)
Signalbeschreibung
1 Braun Uin = 24V DC
2 Weiß Low-Active Blitzsignal
2)
(Offen=Aus, Masse=An)
3 Blau Ub (direkte LED Blitzspannung,
geschaltet durch Blitzsignal)
3)
4 Schwarz Masse
5 Grün-Gelb nicht angeschlossen
1) bei Verwendung der MBJ-Anschlusskabel.
2) Unterstützung von ‚open collector‘ I/O-Ausgängen, PullUp-R ist bereits integriert.
3) Abgesichert über eine selbstrückstellende Sicherung bei zu langer Blitzzeit
2. Electrical connection
The lighting is supplied with a 5 pin M12x1 connector.
Pin Wire color
1)
Signal description
1 brown Uin = 24V DC
2 white Low-active Strobe signal
2)
(Open=Off, GND=On)
3 blue Ub (direct LED flash voltage,
switched via strobe signal)
3)
4 black Ground
5 green-yellow not connected
1) for use with MBJ connecting cable
2) Support for NPN ‘open collector’ I/O-outputs, pull-up resistor already integrated.
3) Protected by a resettable fuse in case of too long flash time.

DTL-i-4040-WT Flat Dome Light
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
DTL-i-4040-WT(TLi-4040-WT)
Release: 2.00
16.09.2019
3. Betriebsmodus
Die Beleuchtung ist für den Blitzbetrieb und optional
Dauerbetrieb ausgelegt. Die Blitzdauer kann u.a. über das
Strobe-Signal der Kamera bestimmt werden. Die
Grundhelligkeit wird über einen Dimmer eingestellt.
Dimmer Blitzdauer Einschaltdauer Stromstärke
100%
1)2)
< 20 ms < 30% 6500mA
100%
2)
< 100 ms < 50% 4800mA
Appr 60%
2)
ON 100% 3800mA
Appr 30% ON 100% 2400mA
1) Fabrikeinstellung 2) zusätzliche Maßnahmen zur Wärmeableitung sind notwendig
3. Operating mode
The illumination is made for flash light and optional
continuous light. The flash duration can be controlled by the
strobe signal (e.g. I/O-out signal of the camera). The core
brightness can be adhustet by the internal dimmer.
dimmer flash time ON time Current
100%
1)2)
< 20 ms < 30% 6500mA
100%
2)
< 100 ms < 50% 4800mA
Appr 60%
2)
ON 100% 3800mA
Appr 30% ON 100% 2400mA
1) Factory default 2) additional measures for heat dissipation are necessary
Pin3 IN
1)
Blitzdauer Einschaltdauer Stromstärke
Ub=24V < 1000 µs < 10% max 11A
1) Eingang ohne LED Leistungsregler
4. LED-Farbe
LED Modell Wellenlänge
Weiß DTL-4040-WT 5000K
Rot DTL-4040-RD Spitze bei 625nm
Blau DTL-4040-BE Spitze bei 465nm
Grün DTL-4040-GN Spitze bei 525nm
1) Rot, Blau, Grün auf Anfrage
5. Allgemeine Spezifikation
1)
Leuchtfläche (axb) 400mm x 400mm
Lichtabstrahlung Flächenbeleuchtung mit 45mm
Loch, diffuse Abstrahlung
LED-Farbe Weiß (WT) mit Peak-Wellen-
längen bei 460nm und 560nm
Empfohlener
Objektabstand
100mm bis 600mm,
abhängig vom Abbildungs-
maßstab, der Objektgröße und
der Beleuchtungsart
Betriebs- Uin
spannung Ub
Ub
24V DC +/- 10%
WT/BE/Y:15VDC…21VDC
IR/RD/GN: 17VDC…23VDC
Betriebsarten Strobe-Signal gesteuerter
Blitzbetrieb und Dauerlicht
Max. Pulsleistung im
100% Blitzbetrieb
156W (via Uin =24V)
264W (via Ub =24V)
Max. Leistung im
Dauerbetrieb
58W
Input Pin3
1)
flash time ON time Current
Ub=24V < 1000 µs < 10% max. 11A
1) input without LED power controller
4. LED Color
LED Model wave length
White DTL-4040-WT 5000K
Red DTL-4040-RD peak near 625nm
Blue DTL-4040-BE peak near 465nm
Green DTL-4040-GN peak near 525nm
2) Red, Blue and Green on request
5. General Specification
1)
Luminous area (axb) 400mm x 400mm
Light emission Flat dome light with 45mm
hole, diffuse light emission
LED color White (WT) with peak wave
length near 460nm and 560nm
Recommended
object distance
100mm to 600mm,
depending on reproduction
scale, the size of the object
and the type of illumination.
Operating Uin
Voltage Ub
Ub
24V DC +/- 10%
WT/BE/Y:15VDC…21VDC
IR/RD/GN: 17VDC…23VDC
Operating mode Strobe signal controlled flash
light and continuous light
Max. pulse power in
100% flash mode
156W (via Uin=24V)
264W (via Ub =24V)
Max. power in steady
light mode
58W

DTL-i-4040-WT Flat Dome Light
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
DTL-i-4040-WT(TLi-4040-WT)
Release: 2.00
16.09.2019
Abmessungen
(A x B x H)
440mm x 452mm x 14mm
Gewicht Ca. 3700g
Anschluss M12x1 Flansch, 5 polig
Umgebungs-
temperatur
10°C bis 30°C
Zulassungen CE, RoHS
Photobiologische
Sicherheit
DIN EN 62471:200 Gruppe 2,
RG2
Schutzart IP54
Luftfeuchtigkeit 30% bis 70%
Zubehör Siehe www.mbj-imaging.com
Webseite für diverse Kabel,
Halter und LED-Controller
Dimensions
(A x B x H)
440mm x 452mm x 14mm
Weight Approx. 3700g
Connector M12x1 socket, 5 pin, male
Operating
temperature
10°C to 30°C
Certifications CE, RoHS
Photobiological
safety
EN 62471:2006 group 2 / RG2
Degree of protection IP54
Humidity 30% to 70%
Accessories For cable, mounts and LED
controller please check
www.mbj-imaging.com
3) Änderungen vorbehalten
6. Helligkeit für weiße LEDs
Die Beleuchtungsstärke wurde beim jeweiligen Abstand im
Zentrum der Objektfläche als Näherungswerte erfaßt.
Dimmer=MAX
Objekt-
abstand
Mitte Rand Rand+100mm
0 mm 8,2 klux 54 klux 0,17 klux
200 mm 28 klux 14 klux 6,5 klux
400 mm 12,5 klux 9,5 klux 6,2 klux
600 mm 6,6 klux 5,4 klux 4,4 klux
Angaben sind Näherungswerte mit +/-7% Toleranz
Direkt 24V LED durch Pin3
Objekt-
abstand
Mitte Rand Rand+100mm
0 mm 14,4 klux 94,5 klux 0,53 klux
200 mm 49 klux 24,5 klux 11,4 klux
400 mm 21,9 klux 16,6 klux 10,9 klux
600 mm 11,6 klux 9,5 klux 7,7 klux
1) Subject to change without prior notice
6. Illuminance for white LEDs
The illuminance of the light is measure at the center point of
the object surface at the given distance.
Dimmer=MAX
Object
distance
middle edge edge+100mm
0 mm 8.2 klux 54 klux 0.17 klux
200 mm 28 klux 14 klux 6.5 klux
400 mm 12.5 klux 9.5 klux 6.2 klux
600 mm 6.6 klux 5.4 klux 4.4 klux
Values are approximate with +/-7% tolerance
Direct 24V LED access via Pin3
Object
distance
middle edge edge+100mm
0 mm 14.4 klux 94.5 klux 0.53 klux
200 mm 49 klux 24.5 klux 11.4 klux
400 mm 21.9 klux 16.6 klux 10,9 klux
600 mm 11.6 klux 9.5 klux 7.7 klux

DTL-i-4040-WT Flat Dome Light
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
DTL-i-4040-WT(TLi-4040-WT)
Release: 2.00
16.09.2019
7
.
Mechanische Abmessungen
7
.
Mechanical dimension
s
8. Modellübersicht / Model range
LED Extern -x Flash –i
WT DTL-4040-WT-x DTL-4040-WT-i
RD DTL-4040-RD-x DTL-4040-RD-i
GN DTL-4040-GN-x DTL-4040-GN-i
BE DTL-4040-BE-x DTL-4040-BE-i
