MD SPORTS CB056Y20001 User manual

Instrucciones De Ensamblaje
Assembly Instructions
MODEL/MODELO
CB056Y20001
Sam's Club Mexico
www.medalsports.com
MESA DE JUEGOS 56INCH (142CM)
MODELO: CB056Y20001
CONTENIDO: 1 MESA GIRATORIA DESARMADA CON
ACCESORIOS
HECHO EN CHINA
IMPORTADO POR: COMERCIALIZADORA MÉXICO
AMERICANA, S. DE R.L. DE C.V. AV. NEXTENGO NO. 78,
COL. SANTA CRUZ ACAYUCAN, AZCAPOTZALCO, CIUDAD
DE MÉXICO, MÉXICO, C.P. 02770.
TEL. [phone] EXT. 31616

English Español
HERRAMIENTAS NECESARIASTOOLS REQUIRED
CB056Y20001 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)
Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer a baja velocidad
High Torque Over Tightened
/ Una alta velocidad puede
apretar demasiado
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use spray furniture polish to clean the
exterior surfaces of the product.
This is not a child's toy, adult supervision is required
for children playing this game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no se siente, suba o incline sobre el producto.
Por favor no arrastre el producto cuando lo mueva de
lugar para evitar daño en las patas de la mesa.
Por favor use solamente spray para muebles para
limpiar la superficie exterior del producto.
Esto no es un juguete de niños, se requiere la
supervisión adulta para niños cuando esté jugando al
juego.
1.
2.
3.
4.
5.
- Not Included
- Not Included
- Included
- Included
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE! ¡AVISO IMPORTANTE!
Adult Assembly Required.
CHOKING HAZARD - This item contains small parts
and small balls. Not suitable for children under 3 years.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas
pequeñas y pequeñas bolas. No es apto para niños
menores de 3 años de edad.
WARNING ADVERTENCIA
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Wrench
Allen Key
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
Destornillador Phillips
Destornillador de Cabeza
Plana
Llave Inglesa
Llave Allen
- No incluido
- No incluido
- Incluido
- Incluido
X2
At least 2 adults needed
Se necesitan al menos 2
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domésticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
húmedos o mojados

CB056Y20001 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
Side Apron Delantal Lateral
1
x2
FOR FIG. 1, 3
PART NUMBER
NÚMERO DE PIEZA
FIG NUMBER
NÚMERO DE FIG
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
PART
PIEZA
PART NAME
FOR FIG. 4
“L” Bracket Corchete “L”
18
x4
FOR FIG. 1
End Apron Delantal Final
2
x2
Player - Black Jugador - Negro
19
x12
FOR FIG. 22
Jugador - Silver Jugador - Plata
20
x12
FOR FIG. 22
5 - Hole Rod Barra de 5
Agujeros
21
x2
FOR FIG. 22
3 - Hole Rod Barra de 3
Agujeros
22
x6
FOR FIG. 22
Rod clip Clip de biela
23
x8
FOR FIG. 25
Rod Washer Arandela
de varilla
24
x16
FOR FIG. 22
Foam Bumper Bómper de
Espuma
25
x16
FOR FIG. 22
Stop Ring Anillo de Parada
26
x4
FOR FIG. 22
Rod End Cap Gorra de
Barra Final
27
x8
FOR FIG. 23
Handle Mango
28
x8
FOR FIG. 23
Knob Receiver Receptor
de Perilla
29
x4
FOR FIG. 11
Playfield Campo del juego
3
x1
FOR FIG. 2
Support Brace - A Abrazadera de
soporte - A
4
x2
FOR FIG. 4
Billiards Playfield Cancha de
Juego de Billar
5
x1
FOR FIG. 7
Under Leg
Pedestal
Bajo Pierna
Pedestal
6
x2
FOR FIG. 12
Support Brace - B Abrazadera de
Soporte - B
7
x4
FOR FIG. 11
Top Slat Board Tabla de
Tira Superior
8
x2
FOR FIG. 20
End Panel - A Panele
de Punta - A
9
x2
FOR FIG. 11
Right Leg Pata dcha
10
x2
FOR FIG. 13
Left Leg Pata izda
11
x2
FOR FIG. 13
Table Tennis
and Hockey Top
Tenis de Mesa y
Cima de Hockey
14
x1
FOR FIG. 27
Side Leg Panel Panel de Pierna
Lateral
15
x2
FOR FIG. 17
Top Rail Riel Superior
16
x2
FOR FIG. 21
Leg Base Bases de Pata
17
x4
FOR FIG. 13
End Panel - B Panele
de Punta - B
12
x2
FOR FIG. 14
End Leg Panel Panel de
Pata Final
13
x2
FOR FIG. 16

CB056Y20001 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

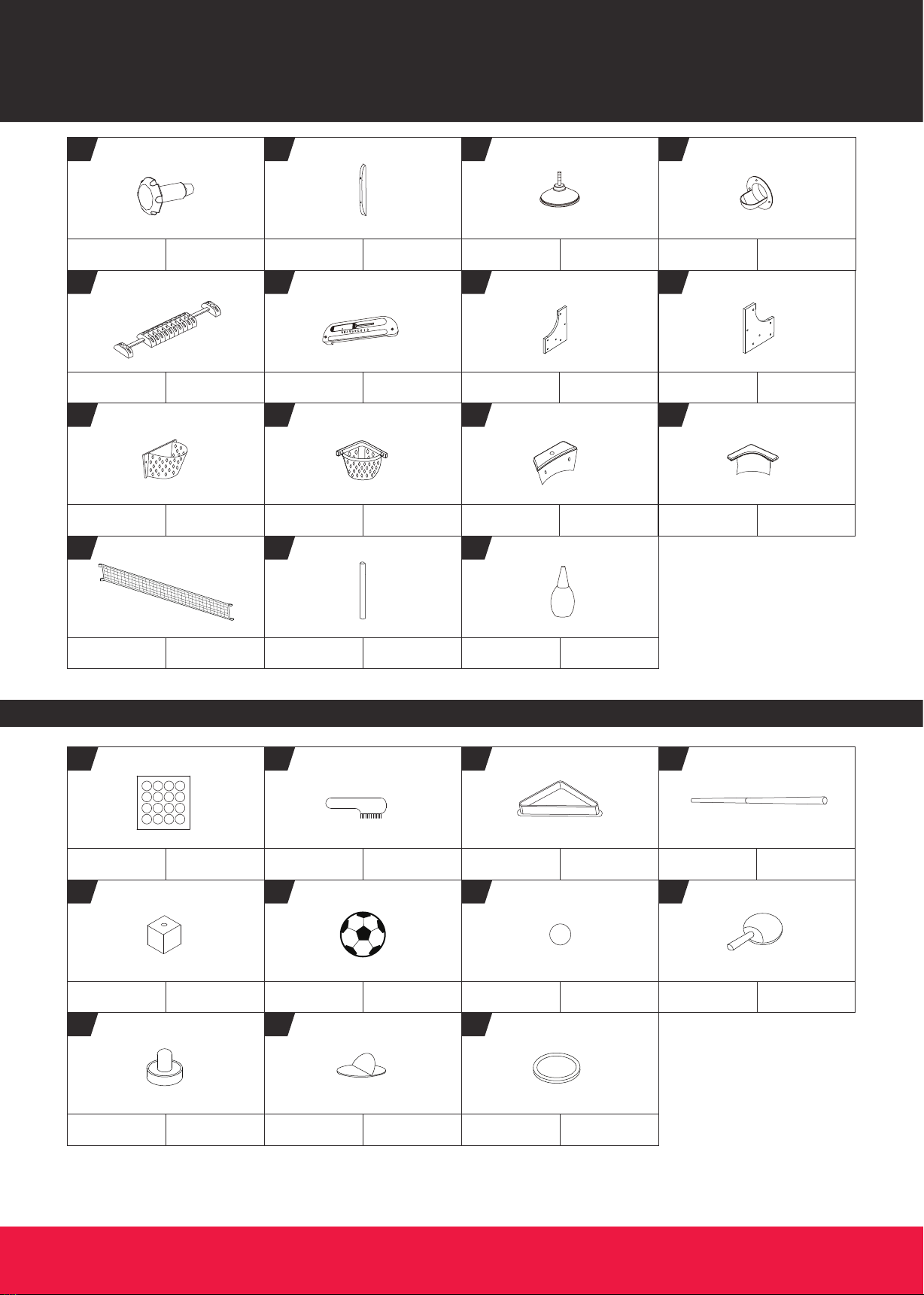

Locking knob Perilla de
Cerradura
30
x4
FOR FIG. 20
Plastic Strip Tira Plástica
31
x4
FOR FIG. 10
Leg Leveler Nivelador
de patas
32
x4
FOR FIG. 16
Outside
Ball Cup
Copa exterior
para pelota
33
x2
FOR FIG. 24
Slide Scorer Marcador
deslizador
34
x2
FOR FIG. 24
Hockey Goal Gol de Hockey
35
x2
FOR FIG. 27
Side Leg Brace-A Abrazadera
de pierna later-A
36
x2
FOR FIG. 17
Side Leg Brace-B Abrazadera
de pierna later-B
37
x2
FOR FIG. 17
Side Pocket Tronera Lateral
38
x2
FOR FIG. 6
Corner Pocket Tronera de la
Esquina
39
x4
FOR FIG. 6
Table Tennis Net Red y poste de
Tenis de Mesa
42
x1
FOR FIG. 28
Table Tennis Post Poste de
mesa de tenis
43
x2
FOR FIG. 9, 28
Glue Pegamento
44
x1
FOR FIG. 13
Side
Pocket Cap Canasta Lateral
40
x2
FOR FIG. 9
Corner
Pocket Cap
Canasta de la
Esquina
41
x4
FOR FIG. 9
ACCESORIOSACCESSORIES
Billiard Ball Set Bola de Billar
45
x1
Brush Cepillo
46
x1
Triangle Triángulo
47
x1
Soccer Ball Bola de fútbol
50
x2
Table Tennis Ball Bola de
Tenis de Mesa
51
x2
Table Tennis
Paddle
Paleta de Tenis
de Mesa
52
x2
Pusher Golpeador
53
x2
FOR FIG. 27
36'' Cues Taco 36''
48
x2
Chalk Tiza
49
x2
Felt Pad Almohadilla
de Fieltro
54
x2
FOR FIG. 27 FOR FIG. 27
FOR FIG. 24
FOR FIG. 26
FOR FIG. 28
FOR FIG. 26
FOR FIG. 28
FOR FIG. 26
FOR FIG. 26
FOR FIG. 26
Round Puck Puck Redondo
55
x2

FOR FIG. 10

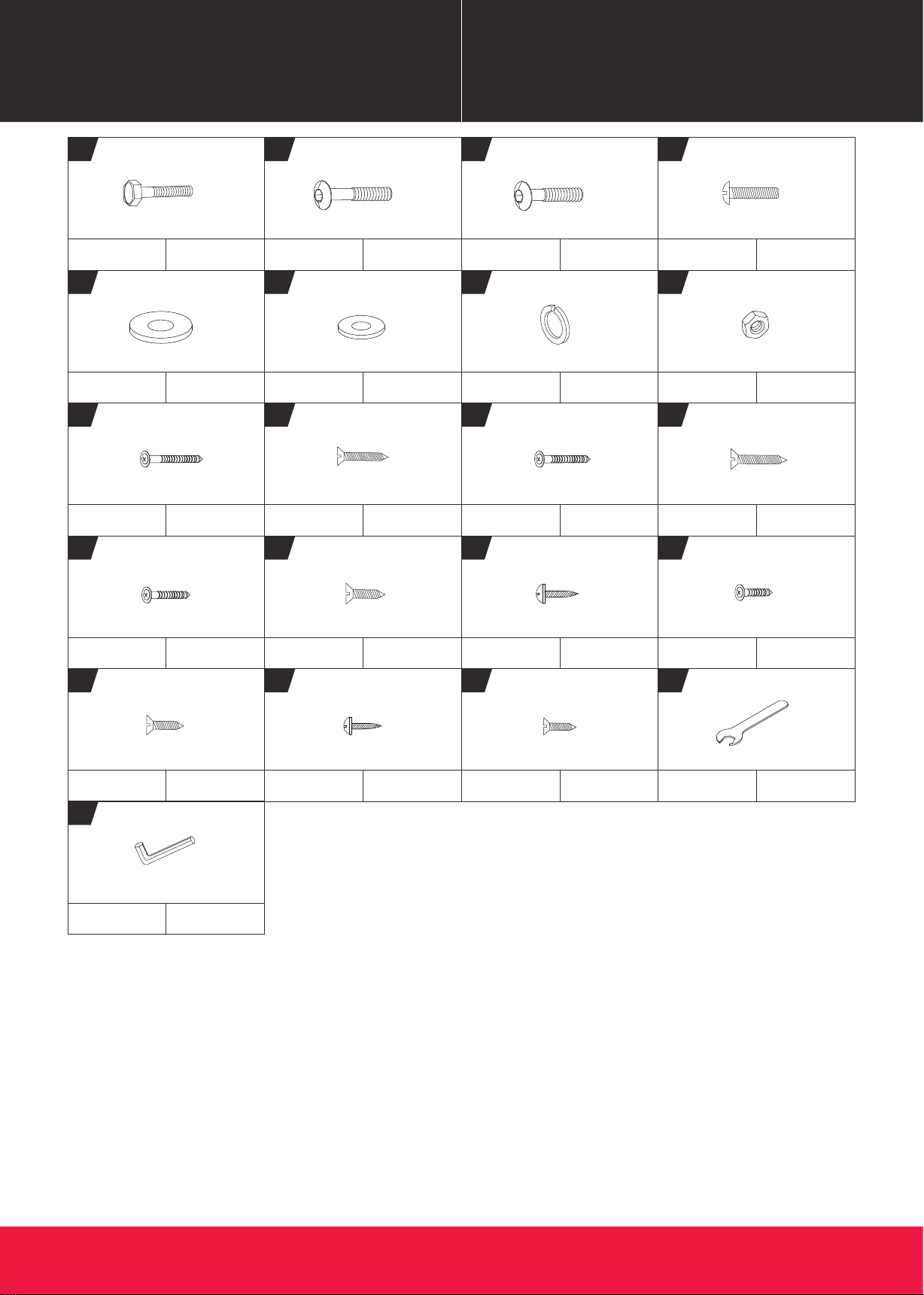

M10x50mm Bolt Perno
M10x50mm
A1
x2
M6x32mm Bolt Perno
M6x32mm
A2
x12
FOR FIG. 18
M6x24mm Bolt Perno
M6x24mm
A3
x20
FOR FIG. 14, 17
M10 Washer Arandela M10
A5
x4
FOR FIG. 10
M6 Spring
Lock Washer
Arandela de
cierre de
Resorte M6
A7
x32
FOR FIG. 14, 17, 18
M6 Washer Arandela M6
A6
x32
FOR FIG. 14, 17, 18
T4x28mm Bolt Perno
T4x28mm
A4
x28
FOR FIG. 22
4x45mm Screw Tornillo 4x45mm
A9
x16
FOR FIG. 1, 3, 16
4x38mm Screw Tornillo 4x38mm
x8
FOR FIG. 21
A10
3.5x38mm Screw Tornillo 3.5x38mm
A11
x34
FOR FIG. 8, 11, 12, 15, 20 FOR FIG. 13
3x38mm Screw Tornillo 3x38mm
A12
x16
4x25mm Screw Tornillo 4x25mm
x4
FOR FIG. 24
A14
3x18mm Screw Tornillo 3x18mm
A15
x8
FOR FIG. 10 FOR FIG. 11, 16
4x15mm Screw Tornillo 4x15mm
A16
x20
4mm Nut Tuerca 4mm
A8
x28
FOR FIG. 22
FOR FIG. 7
A13
x6
3.5x32mm Screw Tornillo 3.5x32mm
4x12mm Round
Head Screw
Tornillo de cabeza
redonda 4x12mm
A18
x28
FOR FIG. 4, 5, 6
3x12mm Screw Tornillo 3x12mm
A19
x12
FOR FIG. 9
Wrench Llave Inglesa
A20
x1
FOR FIG. 24A17
x6
4x12mm
Flat Head Screw Tornillo de Cabeza
Plana 4x12mm
A21
x1
Allen Key Llave Allen
CB056Y20001 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
HERRAMIENTASHARDWARE

Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages. If any parts are missing, call our
customer service.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas. Si falta alguna pieza,
llame a nuestro servicio al cliente.
1.
2.
CB056Y20001 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)
English Español

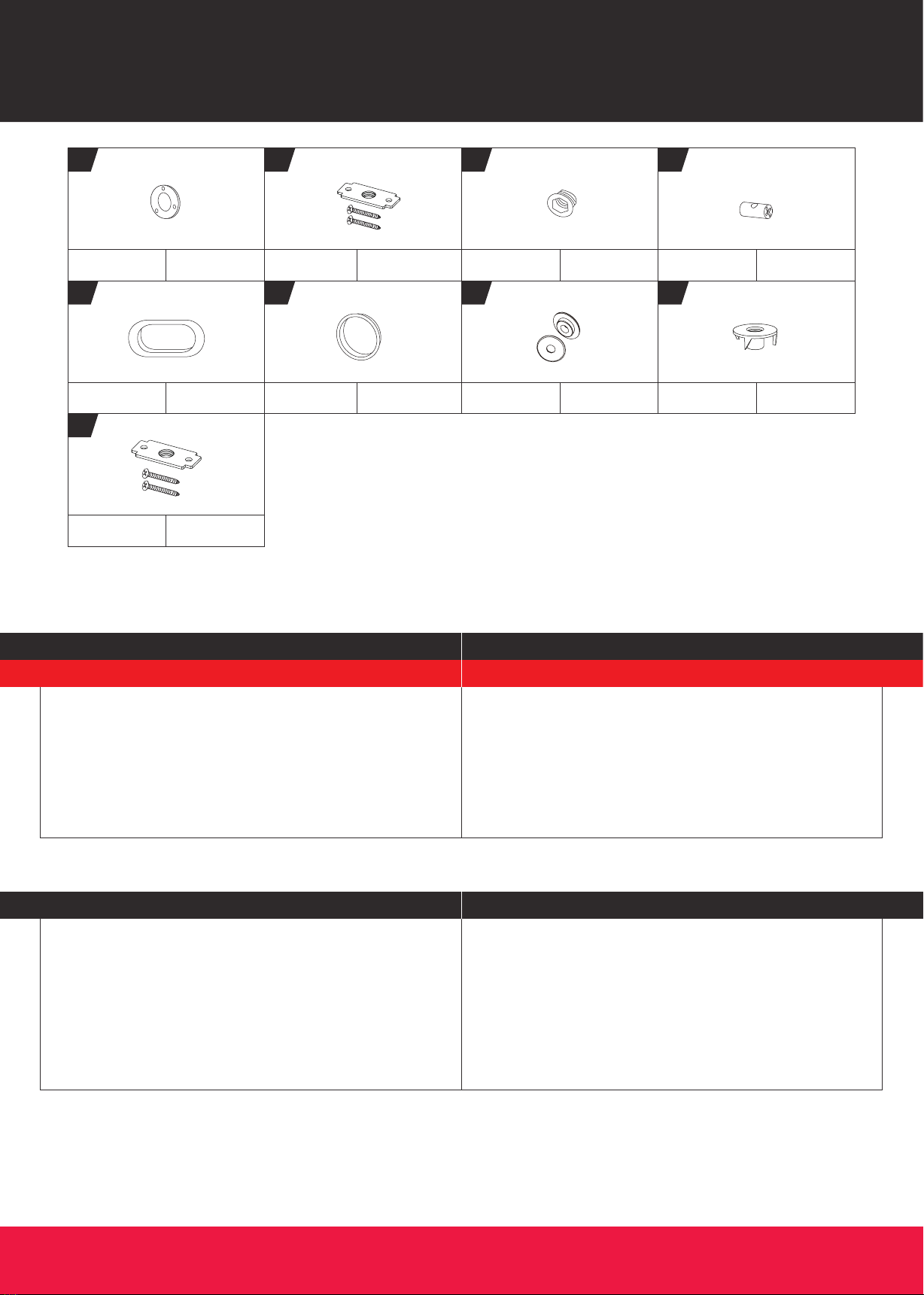

PIEZAS PREINSTALADASPRE-INSTALLED PARTS
ANTES DE MONTARBEFORE ASSEMBLY
Locking Seat Asiento de Clavija
P1
x4
FOR FIG. 1
M8 Square Nut
and Screws
Tuerca Cuadrada
M8 con Tornillos
P2
x4
FOR FIG. 13
M6 Nut Tuerca M6
P3
x20
FOR FIG. 13, 17
Barrel Nut Tuerca de Barril
P4
x8
FOR FIG. 11
Ball Return Cover Cubierta de
Retorno de Bola
P5
x2
FOR FIG. 14
Lock Cover Bloquear
la cubierta
P6
x4
FOR FIG. 14
Rod Bushing Cojinete de varilla
P7
x16
FOR FIG. 1, 3
M6 T-Nut T-Tuerca M6
P8
x12
FOR FIG. 17
M10 Square Nut
and Screws
Tuerca Cuadrada
M10 con Tornillos
P9
x2
FOR FIG. 1
Please Keep Your Instructions! Your Model number is
necessary should you need to contact us. Please read
through this instruction manual book to familiarize
yourself with all parts and assembly steps. Kindly refer
to the parts list below and be sure that all parts have
been included.
¡Por favor guarde las instrucciones! Es necesario el
número de modelo para contactarse con nosotros.
Por favor léa las instrucciones para poder familiarizarse
con las piezas y los pasos para armar. Corrobore que
todas las piezas que aparecen en el “Lista de Partes” se
encuentren en el paquete.
¡AVISO IMPORTANTE!
No Devuelva Este Producto A Su Local De Venta.
IMPORTANT NOTICE!
Do Not Return This Product To The Store.

CB056Y20001 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

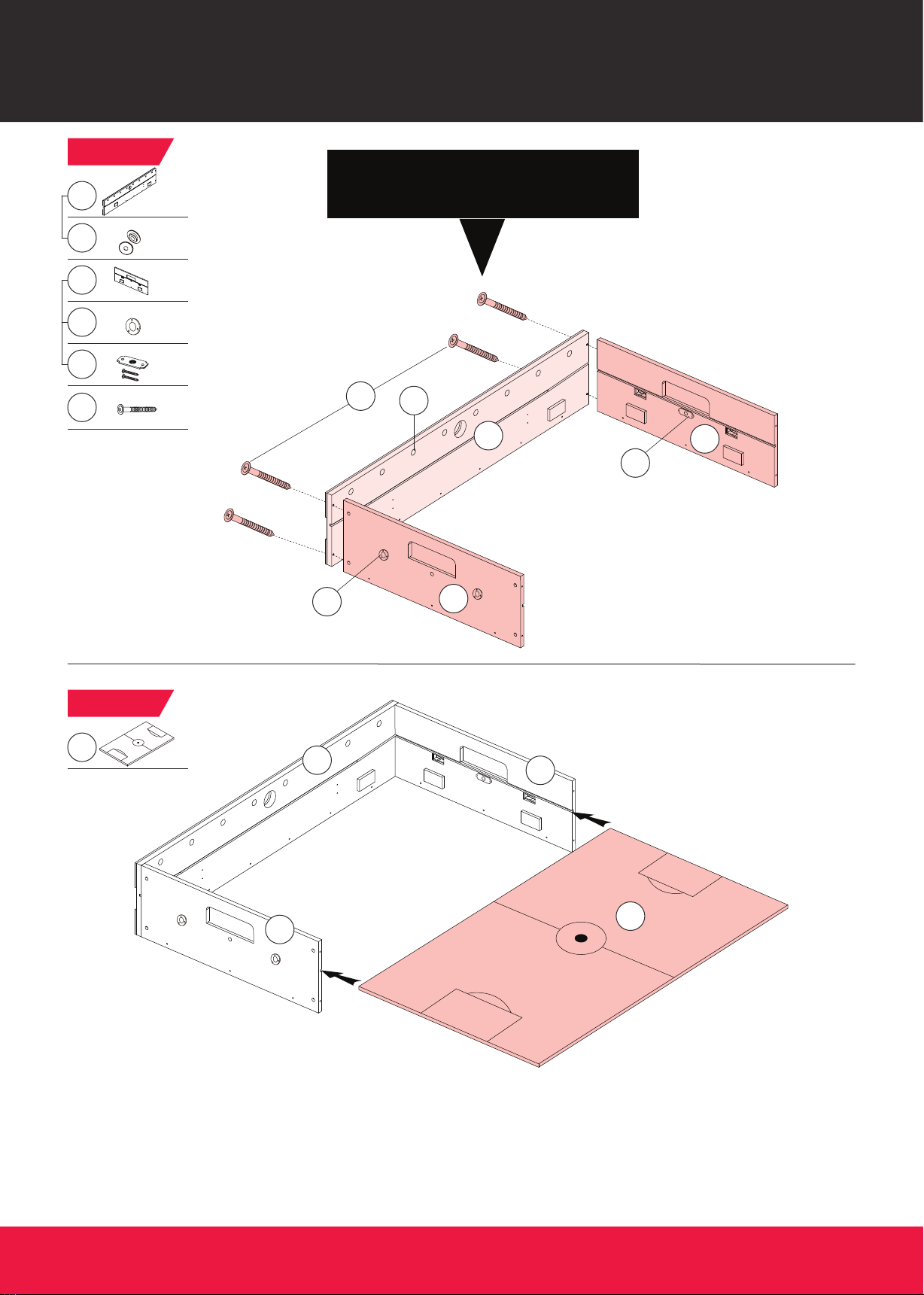

FIG. 1
1
P7 x8
x1
x2
2
x4
P1
x2
P9
A9 x4
Pre-installed
Pre-installed
Pre-installed
Note: Do not tighten the screws at this step.
Nota: No ajuste los tornillos en este paso.
FIG. 2
3x1
P9
1
A9
2
2
P1
P7
3
1
2
2

CB056Y20001 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
Note: Ensure all parts are well assembled.
Nota: Asegúrese de que todas las piezas estén bien ensambladas.
FIG. 3
1
x8
x1
P7
x4
A9
Pre-installed
FIG. 4
4
x4
x2
18
x8
A18
P7
1
2
2
A9
4
18
A18
18

CB056Y20001 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 6
38
x4
x2
39
x12
A18
FIG. 5
x8
A18
4
1
1
4
A18
39
A18
38
A18
1
1
2
2

CB056Y20001 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 7
5
x6
x1
A13
FIG. 8
x12
A11
A13
5
A11

CB056Y20001 www.medalsports.com10 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

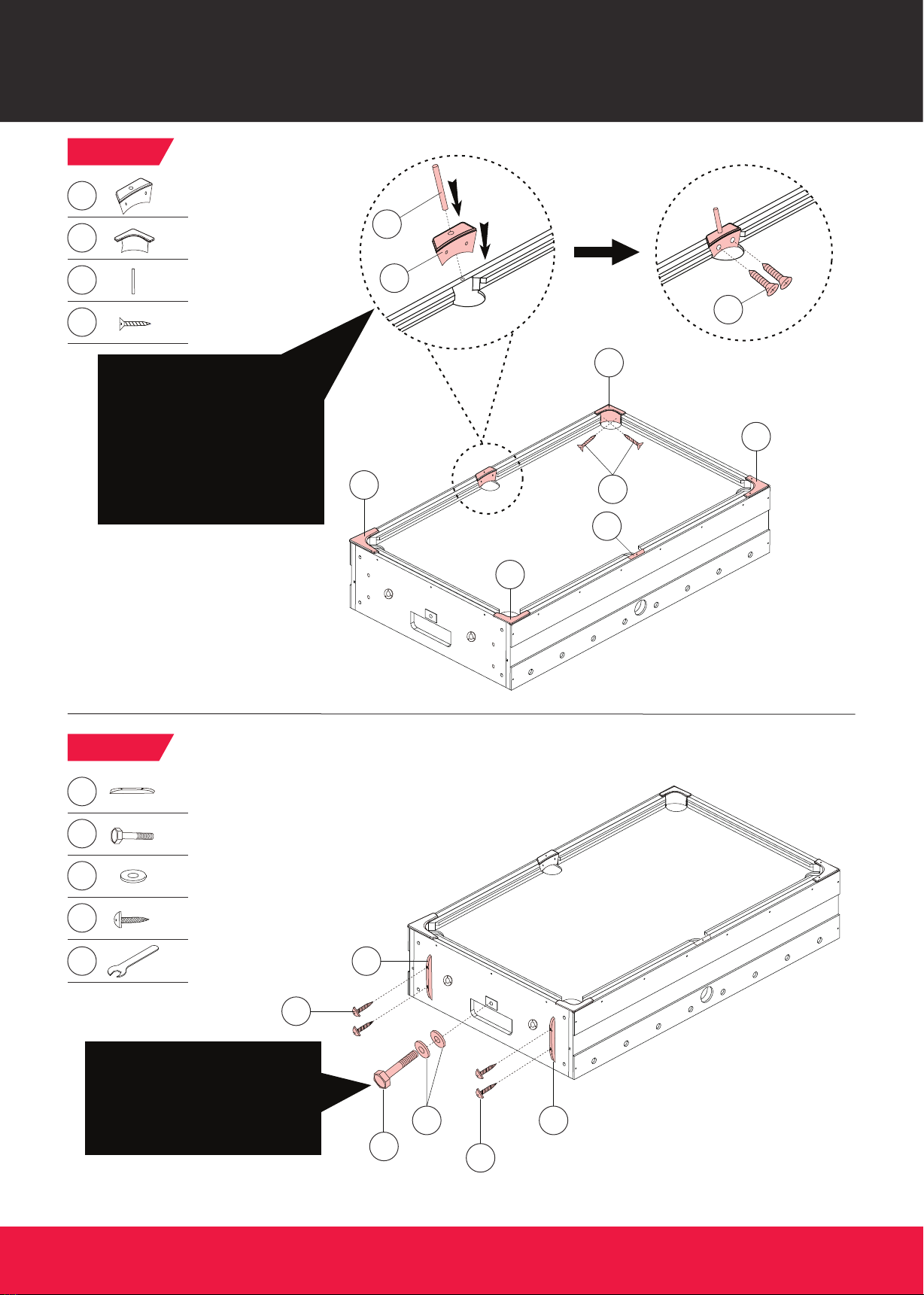

FIG. 9
40
x4
x2
41
x2
43
x12
A19
FIG. 10
31
x2
x4
A1
x4
A5
x8
A15
x1
A20
Note: Plug part (43) into part
(40) before locking the screws
(A19), and remove part (43)
before playing pool table.
Nota: Inserte la parte (43) en la
parte (40) antes de cerrar los
tornillos (A19) y quite la parte
(43) antes de jugar billar.
40
43
A19
40
41
41
41
41
A19
31
A1 A15
A15
31
A5
Note: DO NOT insert Bolt (A1) all
the way. See FIG. 19 for details.
Nota: No inserte completamente
el perno (A1). Vea la FIG. 19 para
detalles.

CB056Y20001 www.medalsports.com11 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 11
7
x2
x4
9
x8
P4
x4
29
x8
A11
A16 x12
Pre-installed
FIG. 12
6
x6
x2
A11
9
P4
P4 A11
7
7
29
A16 29
6
A11

CB056Y20001 www.medalsports.com12 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

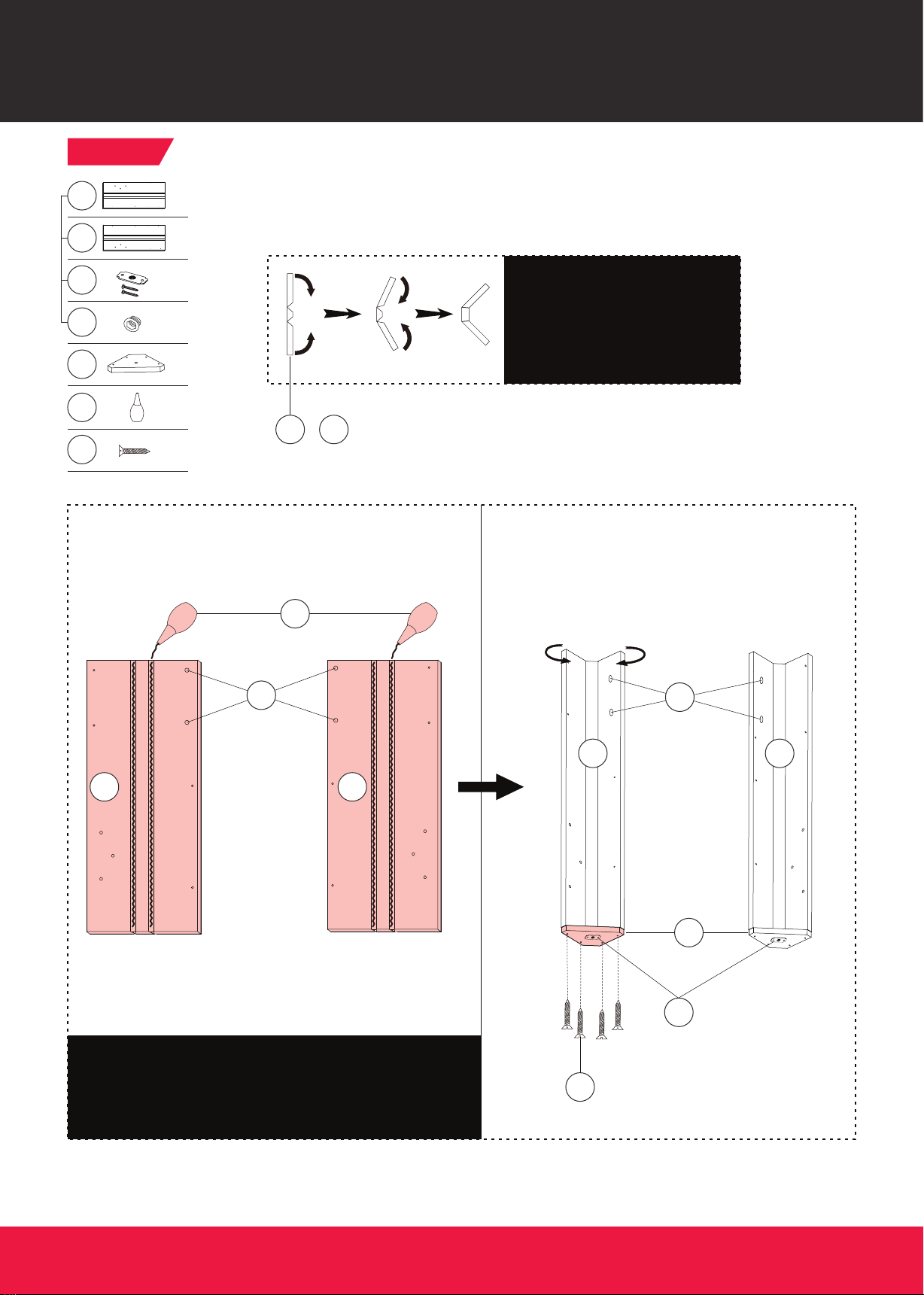

Note: Apply the Glue (44) into the grooves of the Right
Legs and Left Legs (10 & 11).
Nota: Aplicar el Pegamento (44) a las muescas de la pata
derecha y la pata izquierda (10 & 11).
FIG. 13
10
x2
x2
11
x4
P2
x8
P3
x4
17
44
x16
x1
A12
Pre-installed
Pre-installed
Note: Please fold the legs into a
V configuration with the Nuts
on the inside of the V.
Nota: Doble las piernas a la
configuración V con las Tuercas
en el lado interno de la V.
10 & 11
P3
10 11
44
10 11
P2
A12
P3
17

CB056Y20001 www.medalsports.com13 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

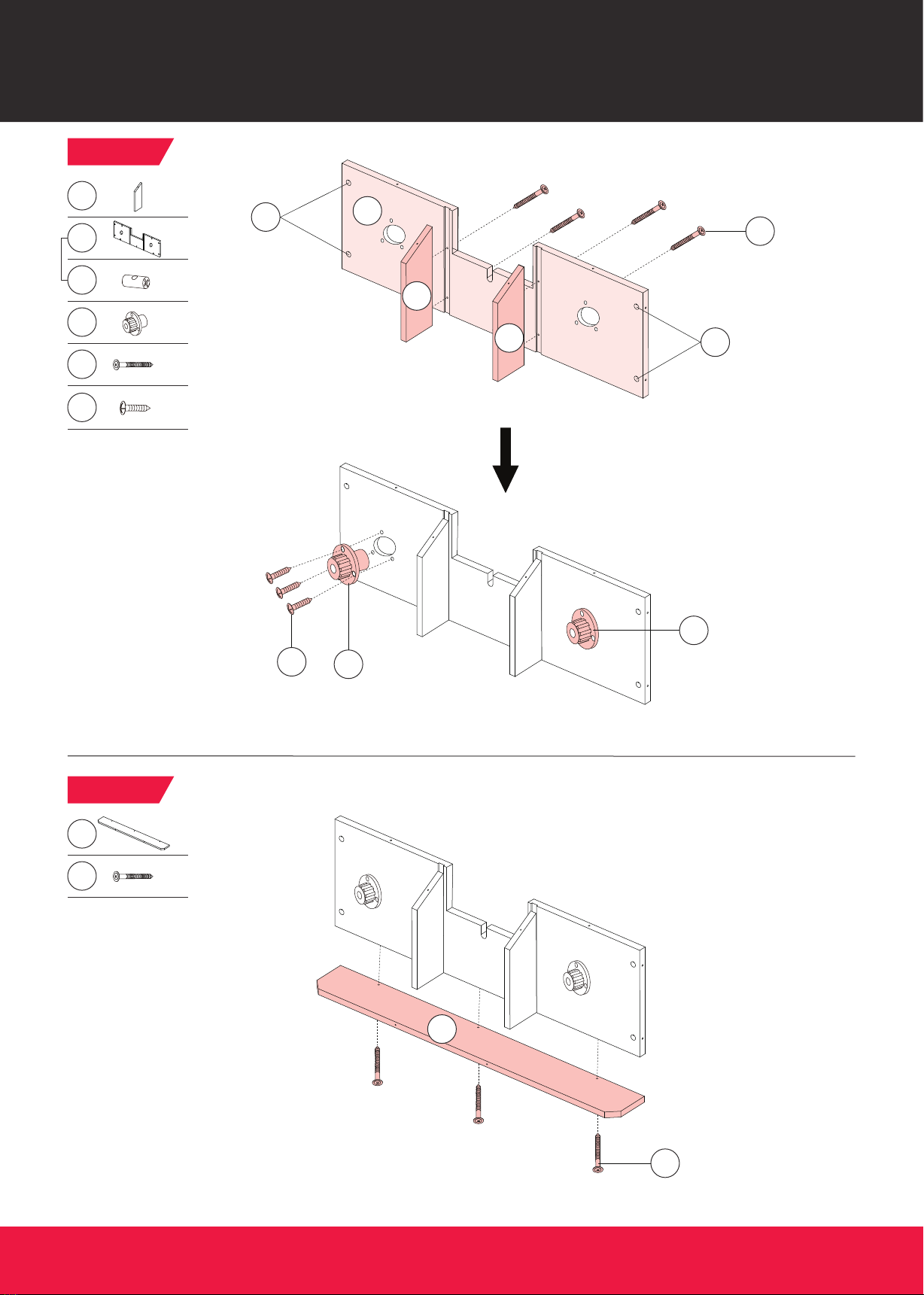

FIG. 14
12
x2
x2
P5
x4
P6
x8
A3
x8
A6
A7
x1
x8
A21
Pre-installed
Pre-installed
FIG. 15
A11 x4
10
11
12 A6
P5
P6
A7
A3
A11
11
10
FIG. 12 Assembly
/ Ensamblaje FIG. 12

CB056Y20001 www.medalsports.com14 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

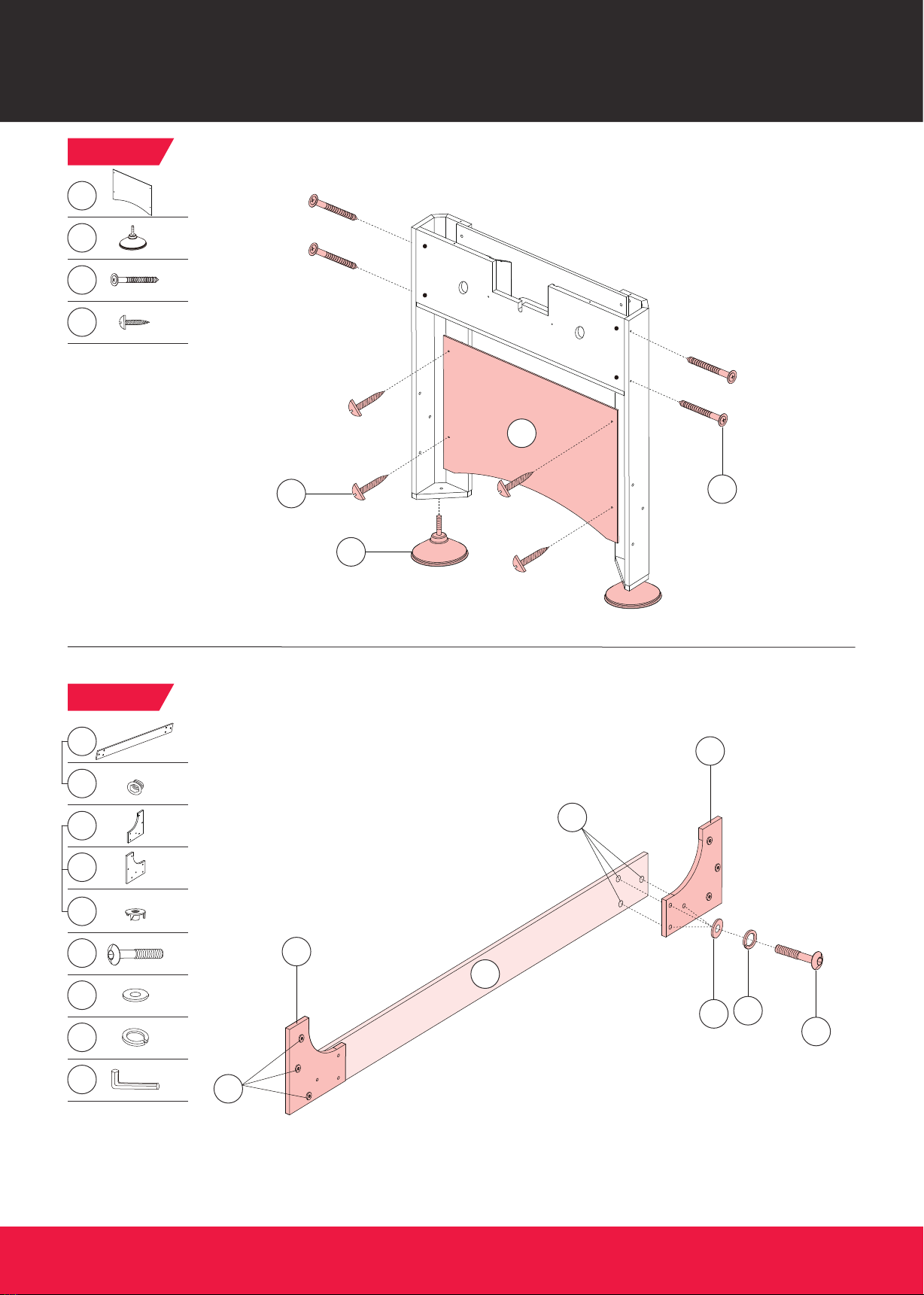

FIG. 16
13
x4
x2
32
x8
A9
x8
A16
A9
A16
32
13
FIG. 17
15
x12
x2
P3
x2
36
x12
P8
A3
x12
x12
A6
x12
A7
x1
A21
Pre-installed
Pre-installed
x2
37
15
P8
37
A3
36
P3
A7
A6

CB056Y20001 www.medalsports.com15 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 19
A20 x1
FIG. 18
A2
x12
x12
A6
x12
A7
x1
A21
A2
15
15
11
11
10
10
A7
A6
FIG. 10 Assembly
/ Ensamblaje FIG. 10
TOP VIEW
/ VISTA SUPERIOR
A1
A5
Note: Proper Swivel Bolt
and Washer placement.
Nota: Perno enroscado y
Colocación de Arandela.

CB056Y20001 www.medalsports.com16 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 20
30 x4
FIG. 21
8
x2
x2
16
x8
A10
x4
A11
30
A11
8
8
A11
Note: Use locking
knob (30) to secure
the table top.
Nota: Use la perilla de
cerradura (30) para
asegurar la parte
superior de mesa.
A10
16
16

CB056Y20001 www.medalsports.com17 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

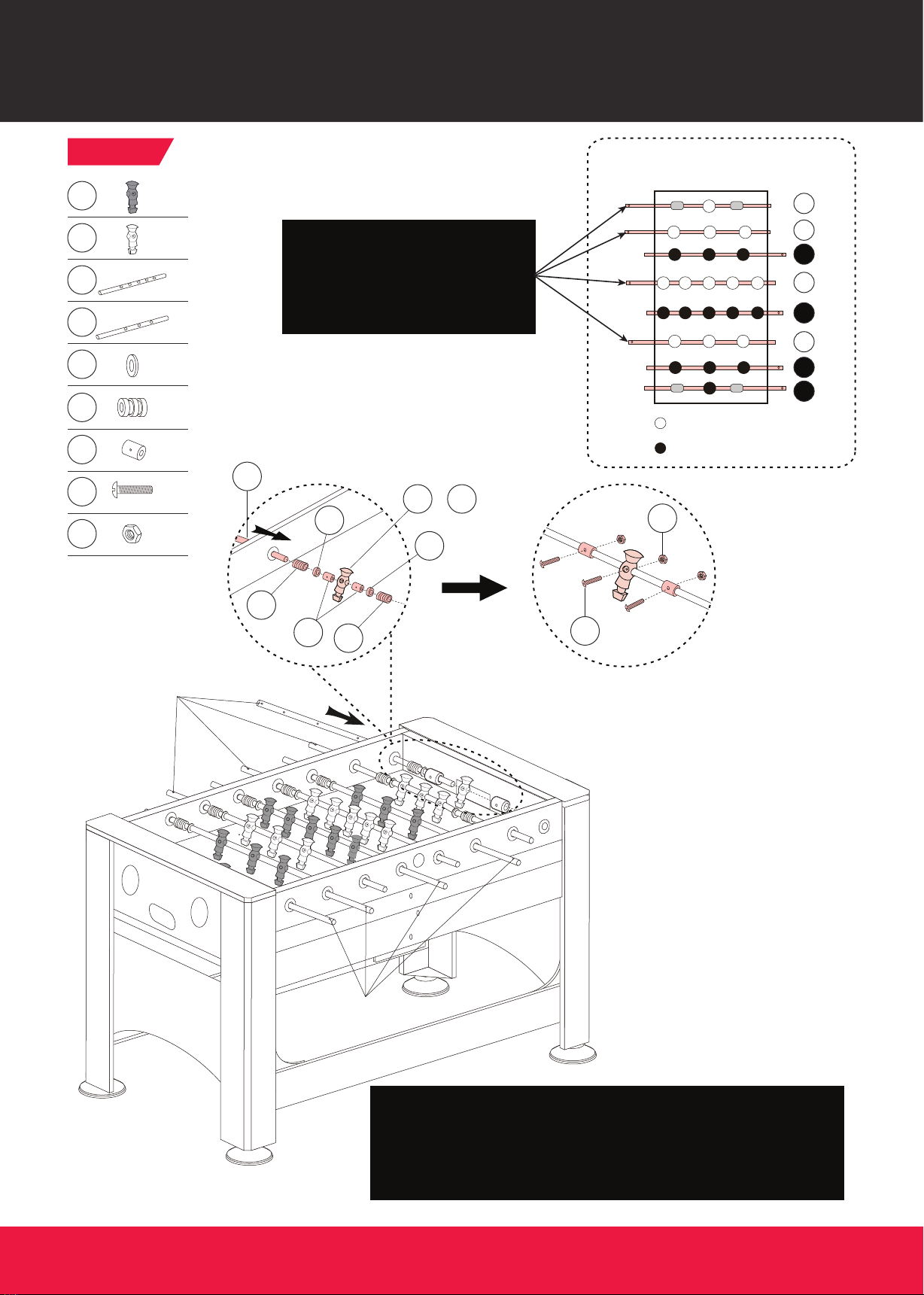

FIG. 22
19
x12
x12
20
x2
21
x6
22
x16
24
25
x4
x16
26
x28
A4
x28
A8
Order of players (Overhead View)
/ Orden de los jugadores (vista aérea)
= Black / Negro
= Silver / Plata
Note: The Rods have a hole at the
end where their Handles will go.
Nota: Las Barras de Jugador tienen
un agujero en la parte final donde
se colocan las manijas. 21
22
22
22
21
22
22
22
The Hole
/ EI agujero
The Hole
/ EI agujero
26
25
25
24
22
24
20 & 19
A4
A8
Note: Players of the same team color should have Handles on the
same side, and each team’s player should be facing their opponent.
Nota: Los jugadores del mismo color de equipo deberían tener todas
las manijas del mismo lado y cada jugador debería estar
enfrentando a su oponente.

CB056Y20001 www.medalsports.com18 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 23
27
x8
x8
28
FIG. 24
33
x2
x2
34
A14
x6
x4
A17
x2
50
The Hole
/ EI agujero
27
28
34 34
A14
33 A17
GAME 1: SOCCER JUEGO 1: FÚTBOL

CB056Y20001 www.medalsports.com19 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

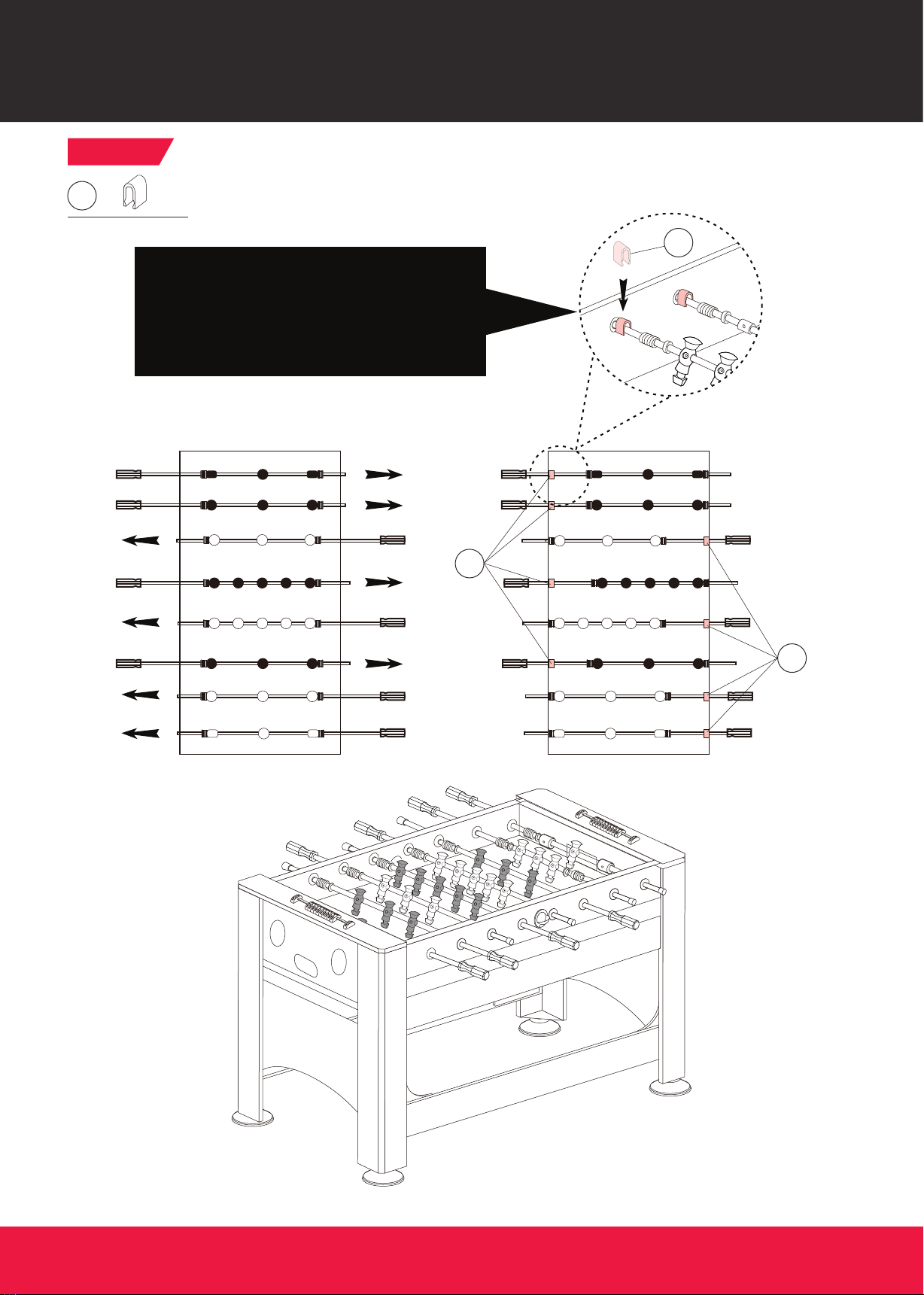

Note: When rotating the table, secure the football
players in place by placing the rod clip (23) to the
inside of the rods before rotating the table.
Nota: Cuando gire la mesa, asegure a los jugadores
de fútbol en su lugar colocando el clip de biela (23)
al intererior de las bielas antes de girar la mesa.
FIG. 25
23 x8
23
23
23
