MD SPORTS TT218Y21005 User manual

Instrucciones De Ensamblaje
Assembly Instructions
MODEL/MODELO
TT218Y21005
Sam’s Club USA.com
www.medalsports.com877-472-4296

TT218Y21005 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)
GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY
English Español
This product is covered by a limited warranty that is
effective for 90 days from the date of purchase. If, during
the limited warranty period, a part is found to be
defective or breaks, we will offer replacement parts at
no cost to you, the customer. The only exceptions to the
warranty include mainframes, table tops, playing
surfaces, batteries or tools.
The above warranty will not apply in cases of damages
due to improper usage, alteration, misuse, abuse,
accidental damage or neglect.
This Limited Warranty gives you specific legal rights and
you may also have other rights vary from one State
(province) to another.
A PURCHASE RECEIPT (or other proof of purchase) will
be required before any warranty service is initiated. For
all requests for warranty service, please feel free to
contact our Consumer Service Department.
Please be aware of your product’s Limited Warranty for
the return/refund policy from the store, We, at Medal
Sports, cannot handle the product which is out of
product’s limited warranty since we only provide
available parts. Thank you!
PLEASE CONTACT US BEFORE RETURNING THE
PRODUCT TO THE STORE!
Este producto está cubierto por una garantía efectiva
de 90 días a partir de la fecha de su compra. Durante el
periódo límite de la garantía, si una parte defectuosa o
quebrada es encontrada, nosotros ofreceremos una
reparación o un reemplazo de la partes sin ningún costo
para ud, nuestro cliente. Las únicas excepciones de la
garantía incluyen unidad principals, tableros de mesa,
superficies, pilas o herramientas.
La susodicha garantía no se aplicará en los casos de
daños y perjuicios debido al uso impropio, la alteración,
el mal uso, el abuso, el daño accidental o la negligencia.
Esta garantía limitada le da a usted derechos legales
específicos, usted también puede tener otros derechos
que varían de un estado (provincia) a otro.
EL RECIBO DE LA COMPRA (U otra prueba de compra)
sería requerida antes que cualquier servicio de garantía
fuera iniciada. Para todo pedido por servicio de
garantía, por favor siéntase libre de ponerse en contacto
con nuestro Departamento de Servicio de Consumidor.
Por favor tenga atención sobre el Límite de Garantía de
su producto de la política de vuelta/reembolsa desde la
tienda, Nosotros, Medal Sports, no podemos manejar el
producto que está fuera del límite de garantía ya que
proporcionamos solamente partes disponibles. ¡Gracias!
¡POR FAVOR PÓNGASE EN CONTACTO CON
NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA
TIENDA!
MD SPORTS
877-472-4296
www.medalsports.com
DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA
WE ARE READY
TO HELP ESTAMOS LISTOS PARA AYUDAR
Customer Service
Toll Free
Servicio al Cliente
Llamados gratuitos
Please Contact Por favor Contacto
Mon.-Fri.,
9:00 a.m. to 5:00 p.m. EST
Lunes a Viernes,
9:00 a.m. a 5:00 p.m. ET
For additional resources and
Frequently Asked Questions,
please visit us at
Por mayor información y
preguntas frecuentes, favor
visitarnos en

TT218Y21005 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

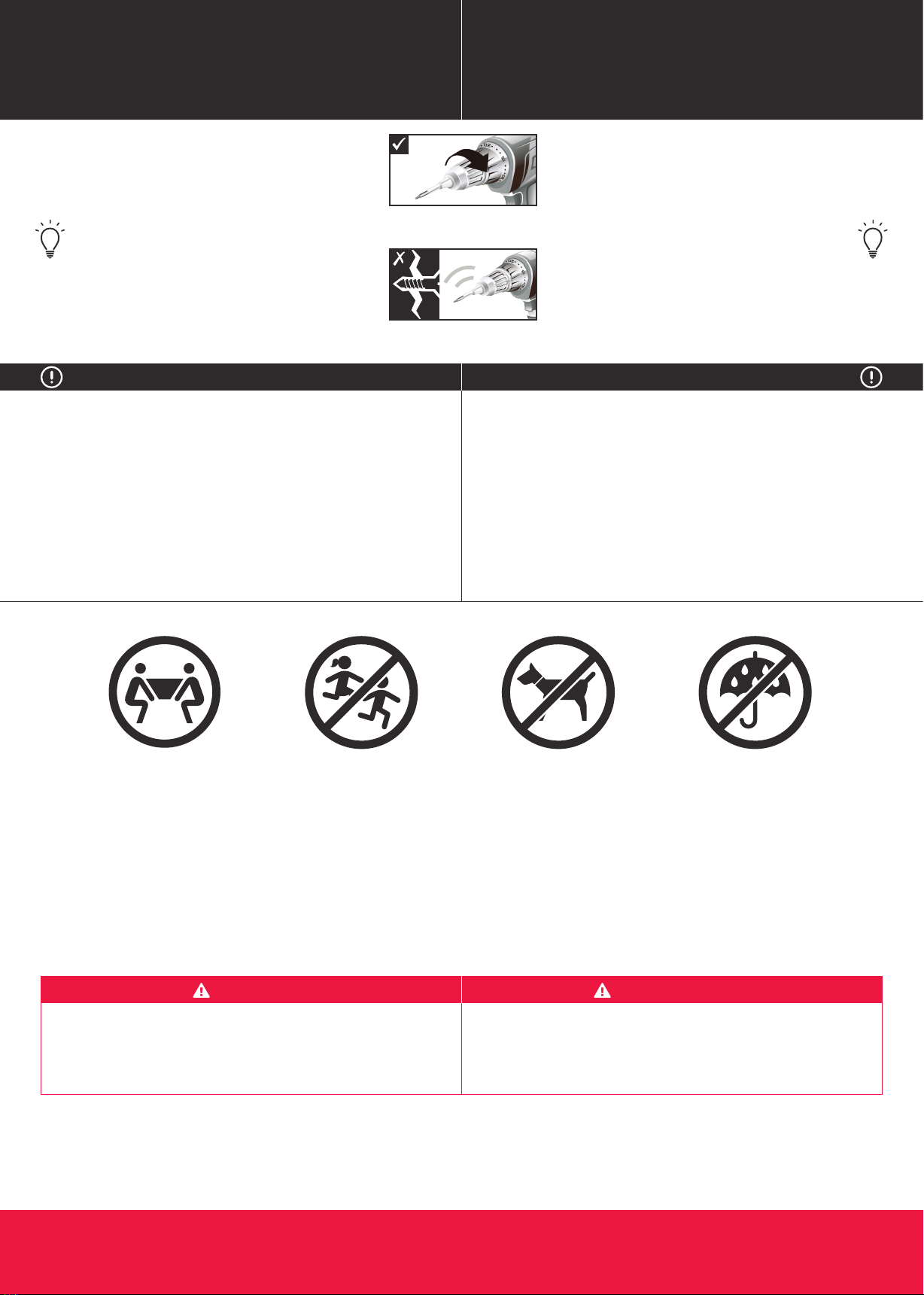

HERRAMIENTAS NECESARIASTOOLS REQUIRED
English Español
Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer bajo par de torsión
High Torque Over Tightened
/ Alto par más estrictas
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use furniture polish spray to clean the
exterior surfaces of the product.
This is not a children's toy, adult supervision is
required for children playing this game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no sientes, subas o inclínes el producto.
Por favor no arrastres el producto cuando está
moviendo para evitar el daño sobre las piernas.
Por favor use solamente spray de pulido para muebles
para limpiar la superficie exterior del producto.
Este no es un juguete para niños, se requieren la
supervisión adulta para niños cuando esté jugando al
juego.
1.
2.
3.
4.
5.
- Not Included
- Not Included
- Included
- Included
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE AVISO IMPORTANTE
Adult assembly required.
CHOKING HAZARD - This item contains small parts
and small balls. Not suitable for children under 3 years.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas
pequeñas y pequeñas bolas. No es apto para niños
menores de 3 años de edad.
WARNING ADVERTENCIA
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Wrench
Allen Key
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
Destornillador Phillips
Destornillador de Cabeza
Plana
Llave Inglesa
Llave Allen
- No incluido
- No incluido
- Incluido
- Incluido
X3
At least 3 adults needed
Se necesitan al menos 3
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domesticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
humedos o mojados

Table Tennis
Ball
Bola de tenis
de mesa
21
x4
Table Tennis
Paddle
Paleta de tenis
de mesa
20
x2
17 FOR FIG. 2
Wood
Block Spacers
Espaciadores de
bloques de madera
18
x2
FOR FIG. 16
Corner Cap Tapa de esquina
19
x4
FOR FIG. 8, 14
Safety
Strap - Short
Correa de
seguridad - Corto
14
x2
FOR FIG. 3
Corchete de
pierna
15
x12
FOR FIG. 4, 5, 10, 11
Leg Bracket
16
x4
FOR FIG. 17
Logo Panel with
Frame
Panel de logo
con marco
9
x2
FOR FIG. 17
Table Lock Bloque de mesa
10
x2
FOR FIG. 19
Net Red
11
x1
FOR FIG. 22
Net Post Poste de red
12
x2
FOR FIG. 22
End Apron
(1.46m)
Delantal final
(1.46m)
5
x2
FOR FIG. 9, 15
Safety
Strap - Long
Correa de
seguridad - Largo
13
x1
FOR FIG. 3
Side Apron
(1.29m)
Panel lateral
(1.29m)
6
x4
FOR FIG. 9, 15
Linkage Tube
with Stop Bracket
Tubo de conexión
con corchete
de parada
7
x2
FOR FIG. 6, 12
Linkage Tube Tubo de
conexión
8
x2
FOR FIG. 7, 13
Table Surface - 2 Superficie de
mesa - 2
2
x1
FOR FIG. 1
Outer Leg
with Caps
Pierna exterior
curvada con tapas
3
x2
FOR FIG. 4, 10
Inner Leg
with Caps
Pierna interior
con tapas
4
x2
FOR FIG. 4, 10
Table Surface - 1 Superficie de
mesa - 1
1
x1
FOR FIG. 1

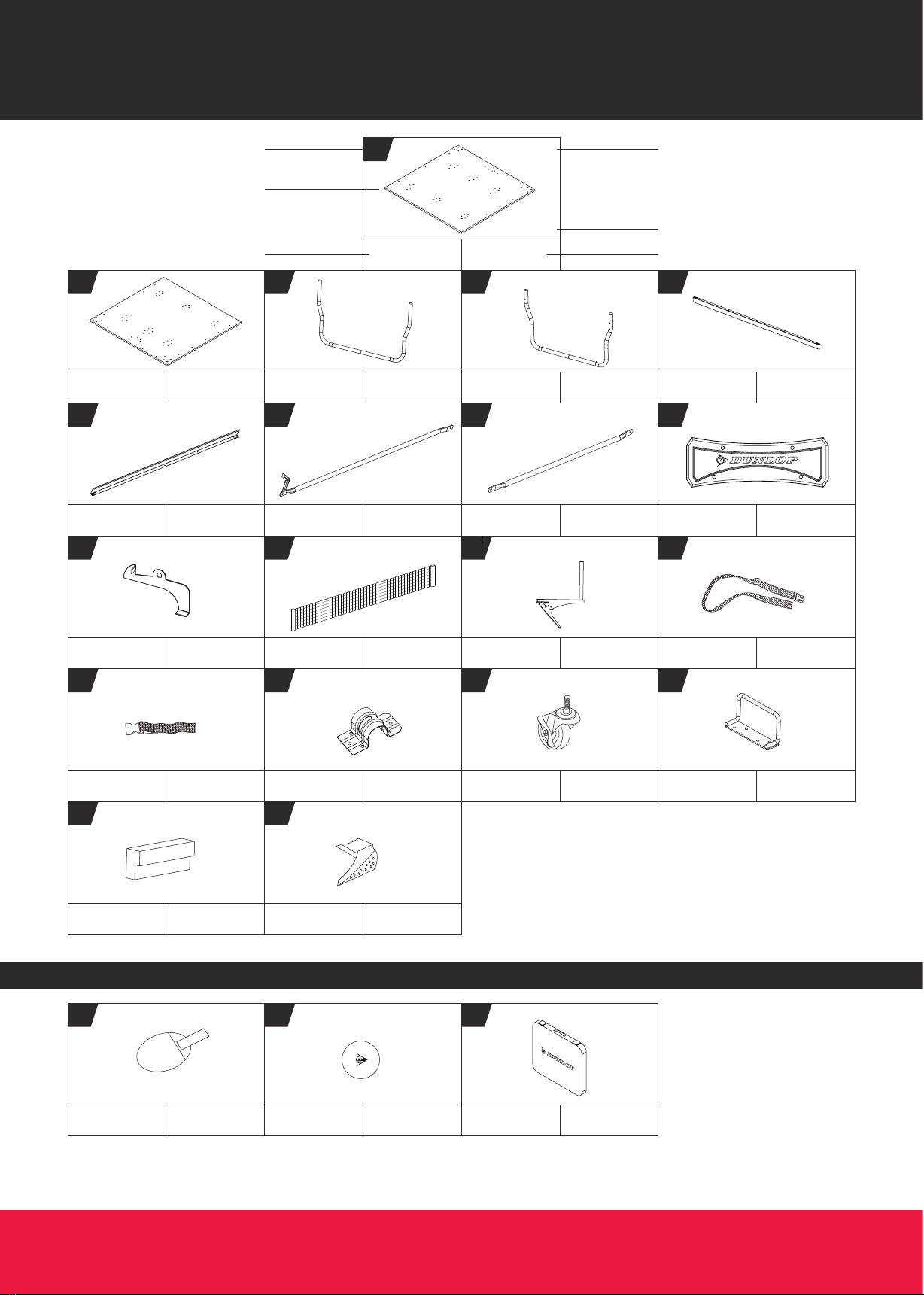

PART NUMBER
NÚMERO DE PIEZA
FIG. NUMBER
NÚMERO DE FIG.
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
PART
PIEZA
PART NAME
TT218Y21005 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

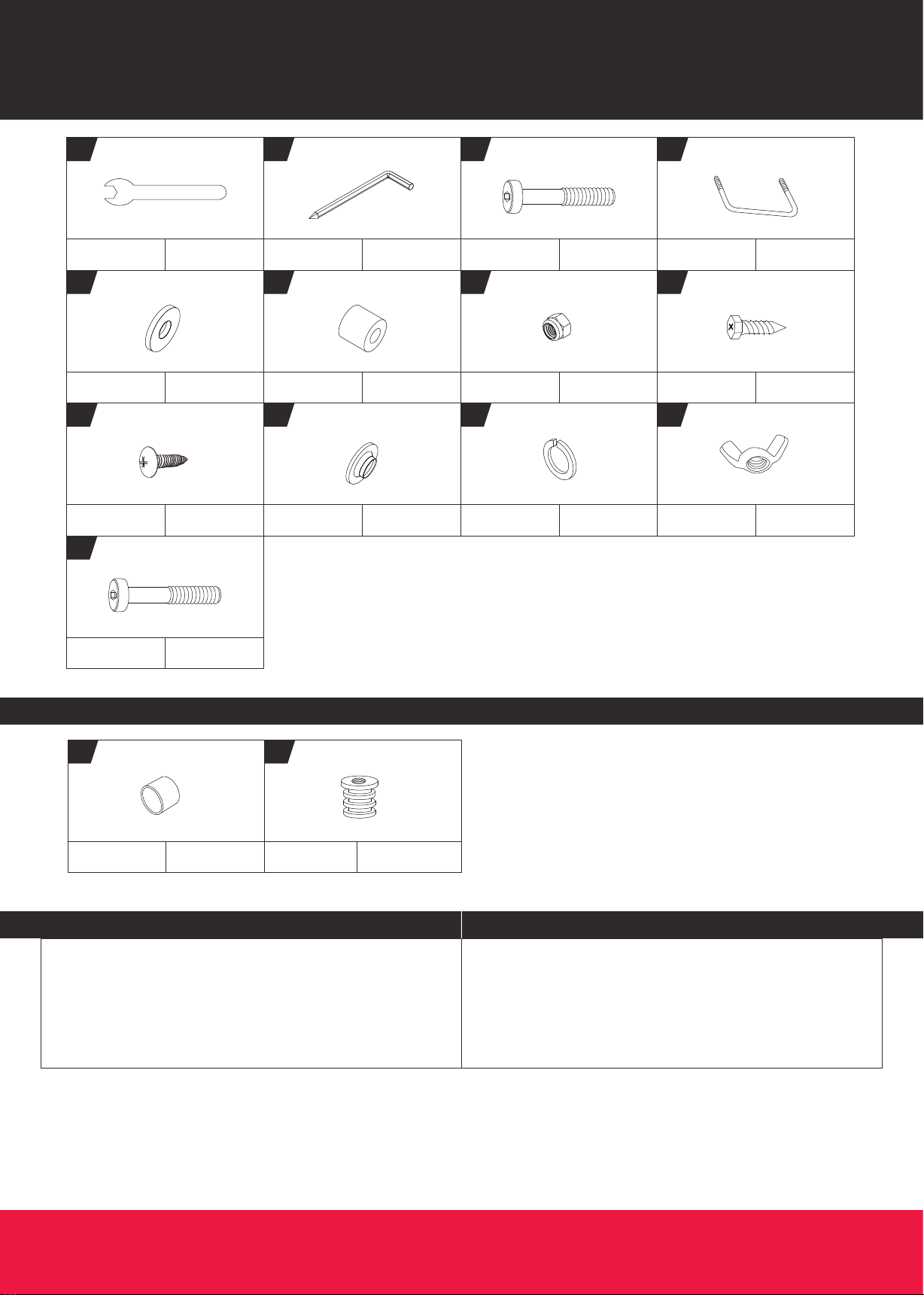

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
English Español
Caster with Lock Ruedecita con
cerradura Handle Manija
x2
ACCESORIOSACCESSORIES
Storage Bag Bolsa de
almacenamiento
22
x1

x110
x4
Outer Leg Cap Gorra de pierna
exterio
P1
x4
FOR FIG. 4, 10
Inner Leg Cap Gorra de pierna
interior
P2
x4
FOR FIG. 4, 10
PIEZAS PREINSTALADASPRE-INSTALLED PARTS
x8
Wrench Llave inglesa
A1
x1
Allen Key Llave allen
A2
x1
M6x55mm Bolt Perno
M6x55mm
A3
x8
FOR FIG. 6, 7, 12, 13
M6 Washer Arandela M6
A5
x28
FOR FIG. 6, 7, 12, 13, 17, 19
M6 Lock Nut Tuerca de
cerradura M6
A7
x10
FOR FIG. 6, 7, 12, 13, 19
FOR FIG. 17 FOR FIG. 17
M5x12mm Screw Tornillo
M5x12mm
A8 FOR FIG. 2, 4, 5, 9, 10, 11, 15
Bushing Bague
A6
x8
FOR FIG. 6, 7, 12, 13
“U” Bolt “U” Cerrojo
A4 FOR FIG. 17
M4x12mm Screw Tornillo
M4x12mm
A9
x15
FOR FIG. 3, 8, 14 FOR FIG. 19
Spring Lock
Washer
Arandela de
cerradura
de resorte
A11
x8
“T” Washer Arandela “T”
A10
x2
Wing Nut Tuerca de ala
A12
M6x50mm Bolt Perno
M6x50mm
A13
x2
FOR FIG. 19
TT218Y21005 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
HARDWAREHARDWARE
Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages. If any parts are missing, call our
customer service.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas. Si falta alguna pieza,
llame a nuestro servicio al cliente.
1.
2.
ANTES DE MONTARBEFORE ASSEMBLY

TT218Y21005 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
FIG. 1
x1
1
x1
2

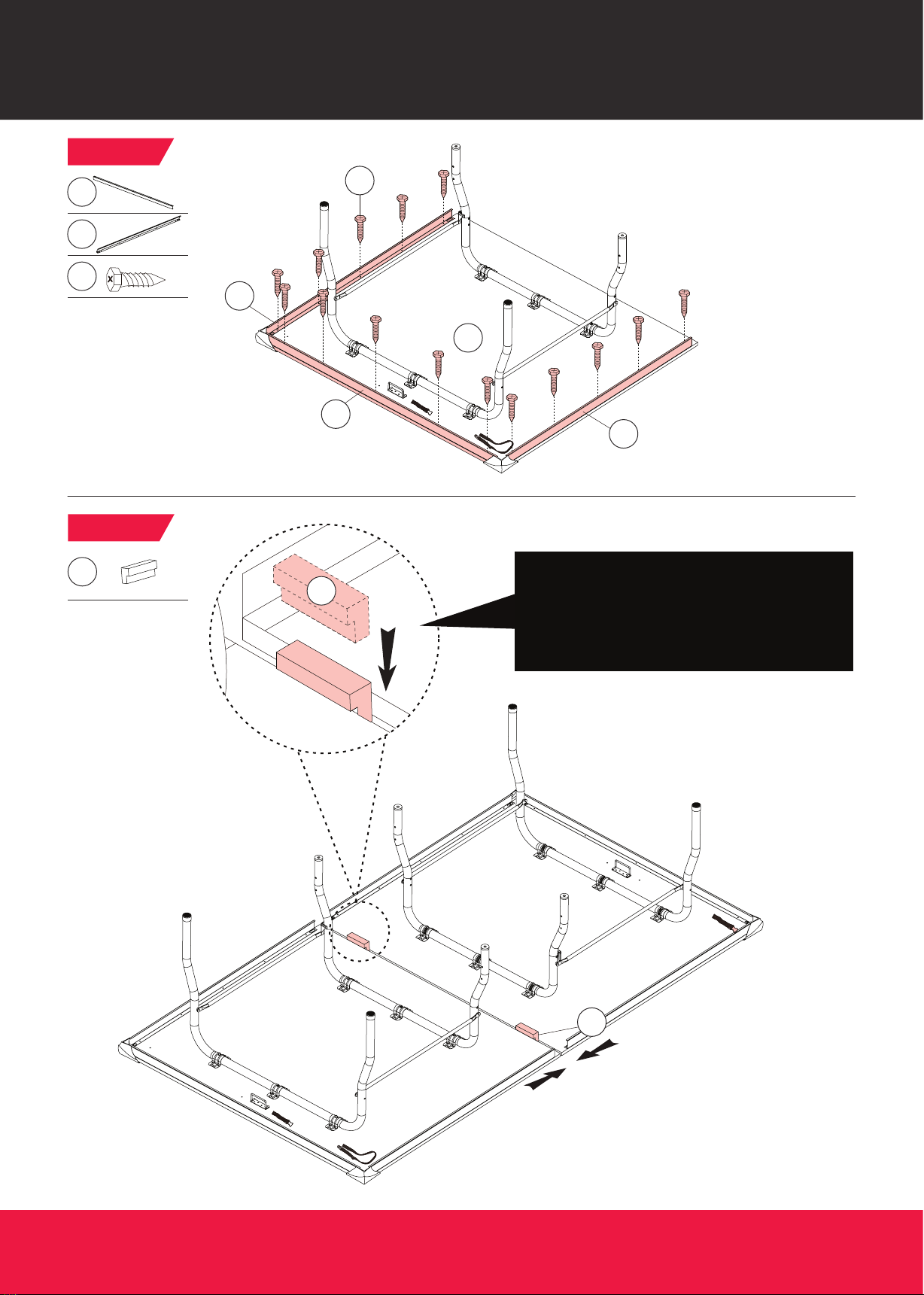

FIG. 2
x2
17
x8
A8
2
1
17
17
A8
2
1
Note: The playing surface should
face down when assembling.
Nota: La superficie del juego
debe estar boca hacia abajo
cuando ensamblando.

TT218Y21005 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
FIG. 3
x1
13
x2
14
x3
A9
Pre-installed
x2
P1
Pre-installed
x2
P2
FIG. 4
x1
3
x1
4
x4
15
x24
A8
A9
14
2
1
14
13
A9
Note: The notch of leg bracket (15) will face
toward the center end of the table.
Nota: la muesca del soporte de pierna (15) se
enfrentará hacia el extermo centro de la mesa.
Player End
/ Jugador Final
Center End
/ Centro Final
A8
15
4
15
15
P1
P2
1
3
4

TT218Y21005 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español

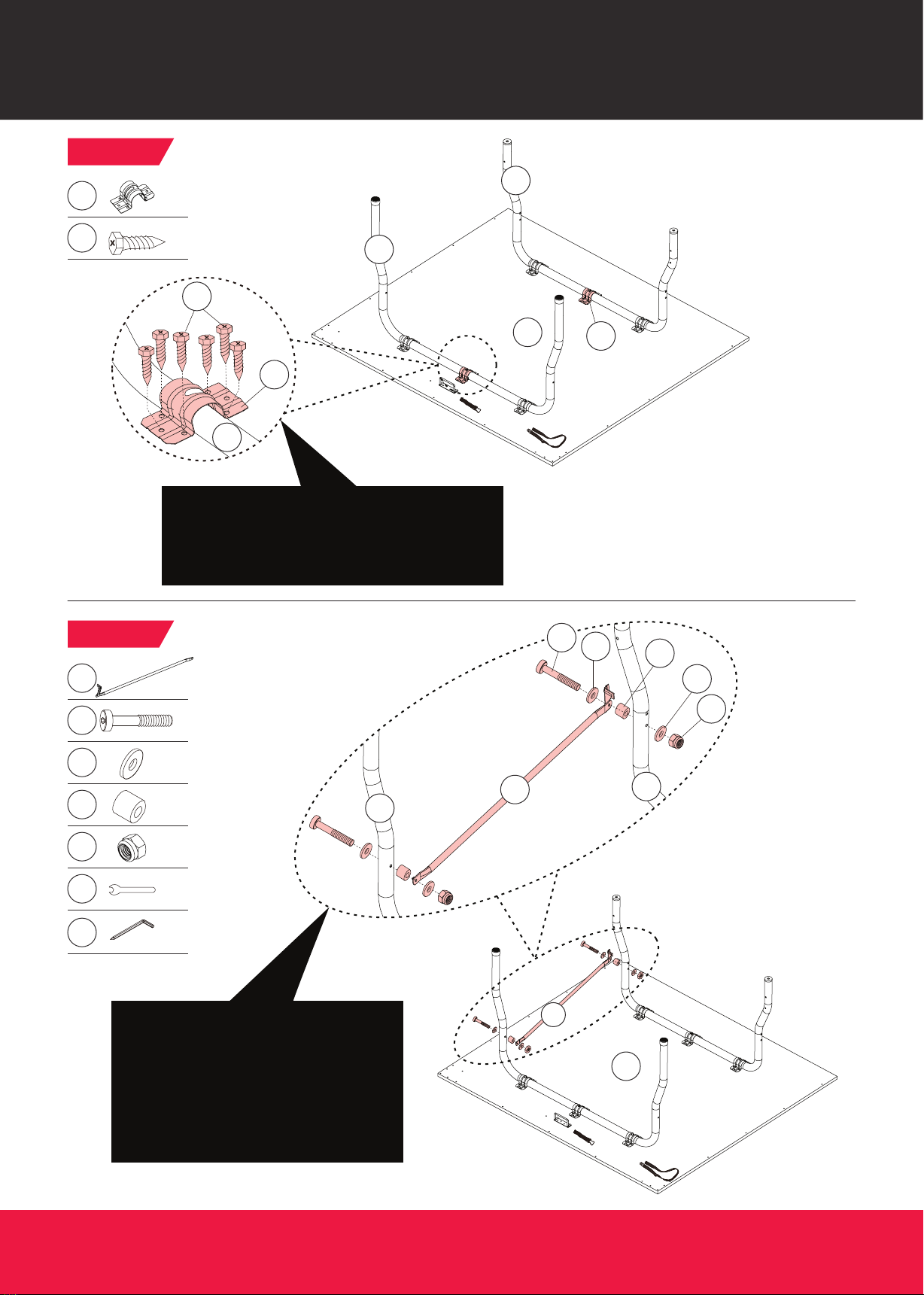

FIG. 5
x2
15
x12
A8
15
1
A8
15
4
3
4
7
A5
A6
1
Note: The linkage tube with stop bracket (7)
connects to the Inner Leg (4) from the outside,
and the Outer Leg (3) from the inside.
Nota: El tubo de conexión con el soporte de parada
(7) se conecta a la Pierna Interior (4) desde el
exterior y a la Pierna Exterior (3) desde el interior.
1
7
4
3
A3
A7
A5
Player End
/ Jugador Final
Center End
/ Centro Final
Note: The notch of leg bracket (15) will face
toward the center end of the table.
Nota: la muesca del soporte de pierna (15) se
enfrentará hacia el extermo centro de la mesa.

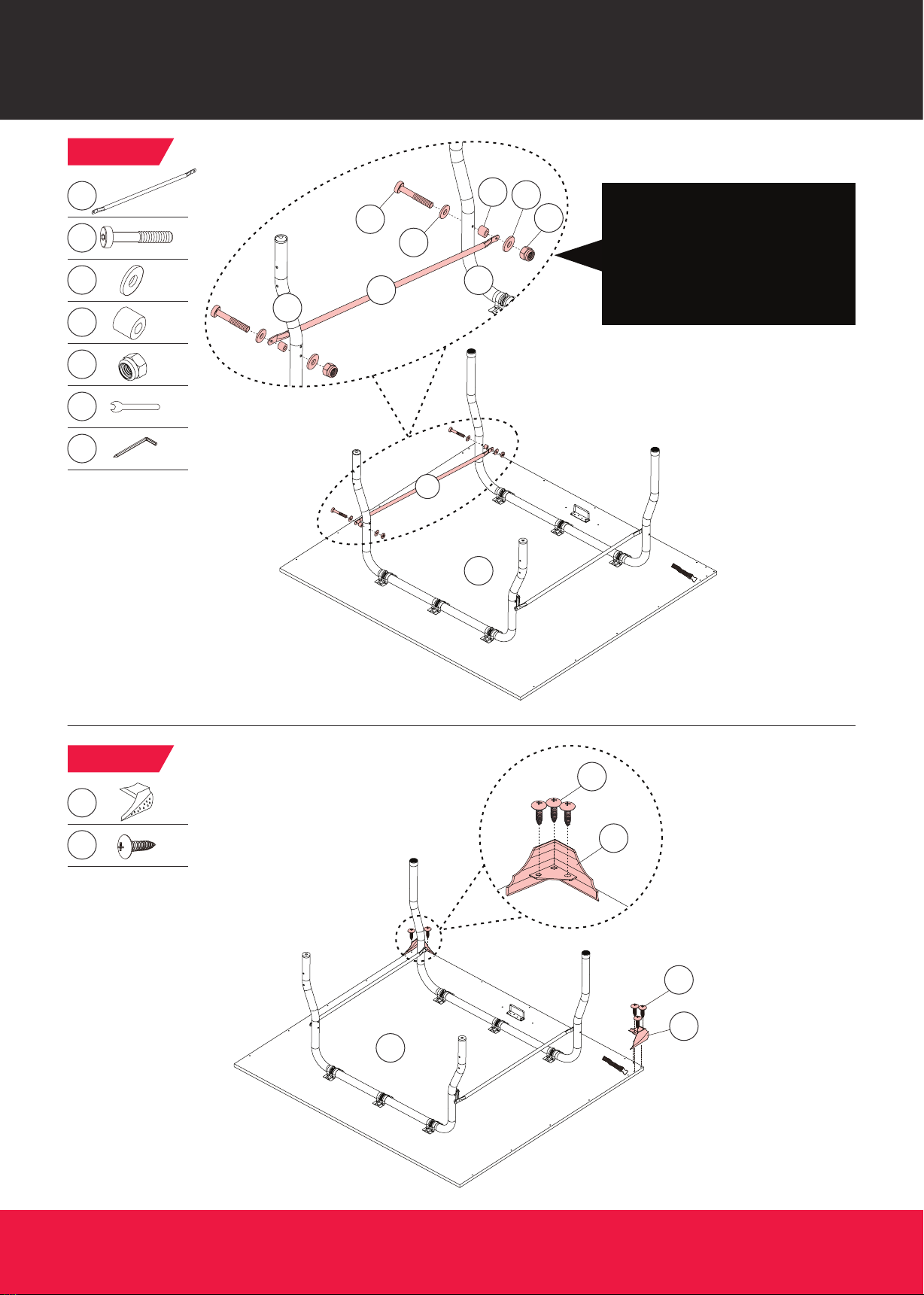

FIG. 6
x1
7
x2
A3
x4
A5
x2
A6
x2
A7
x1
A1
x1
A2

TT218Y21005 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
FIG. 7
x1
8
x2
A3
x4
A5
x2
A6
x2
A7
x1
A1
x1
A2
Note: The linkage tube (8) connects
to the Inner Leg (4) from the outside,
and the Outer Leg (3) from the inside.
Nota: El tubo de conexión (8) se
conecta a la Pierna Interior (4) desde
el exterior y a la Pierna Exterior (3)
desde el interior.
8
1
FIG. 8
x2
19
x6
A9
1
A9
19
A9
19
A6
A5
A3
A5
8
4
3
A7

TT218Y21005 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
FIG. 9
x1
5
x2
6
x15
A8
6
6
5
A8
FIG. 10
Pre-installed
x2
P1
Pre-installed
x2
P2
x1
3
x1
4
x4
15
x24
A8
1
15
15
Player End
/ Jugador Final
Center End
/ Centro Final
P1
P2
2
3
4
The notch of leg bracket (15) will face toward the
center end of the table.
Nota: la muesca del soporte de pierna (15) se enfrentará
hacia el extermo centro de la mesa.
A8
3
15

TT218Y21005 www.medalsports.com10 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
FIG. 11
x2
15
x12
A8
15
2
3
4
A8
3
15
Player End
/ Jugador Final
Center End
/ Centro Final
Note: The notch of leg bracket (15) will face
toward the center end of the table.
Nota: la muesca del soporte de pierna (15) se
enfrentará hacia el extermo centro de la mesa.
FIG. 12
x1
7
x2
A3
x4
A5
x2
A6
x2
A7
x1
A1
x1
A2
Note: The linkage tube with stop bracket
(7) connects to the Inner Leg (4) from the
outside, and the Outer Leg (3) from the
inside.
Nota: El tubo de conexión con el soporte
de parada (7) se conecta a la Pierna
Interior (4) desde el exterior y a la Pierna
Exterior (3) desde el interior.
2
7
3
7
A3 A5 A6
A7
4
A5

TT218Y21005 www.medalsports.com11 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
FIG. 14
x2
19
x6
A9
19
A9
19
2
FIG. 13
x1
8
x2
A3
x4
A5
x2
A6
x2
A7
x1
A1
x1
A2
Note: The linkage tube (8) connects to the
Inner Leg (4) from the outside, and the Outer
Leg (3) from the inside.
Nota: El tubo de conexión (8) se conecta a la
Pierna Interior (4) desde el exterior y a la Pierna
Exterior (3) desde el interior.
2
A5
A7
A6 A5
A3
4
3
8
8
8

TT218Y21005 www.medalsports.com12 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
FIG. 16
x2
18
Note: Use the wood block spacers to align the
center gap before assembling the logo panel.
Nota: utilice los bloques de madera para alinear
la separación central antes de ensamblar el
panel del logo.
FIG. 15
x1
5
x2
6
x15
A8
18
6
5
6
A8
2
18

TT218Y21005 www.medalsports.com13 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
FIG. 17
x2
9
x4
A4
x8
A5
x8
A11
x8
A12
16
A12
A5
A11
x4
16
Note: Both logo panels should be inverted when
assembling.
Nota: Ambos paneles del logo deben ser invertido
cuando ensamblar.
9
9
9
A4
9

TT218Y21005 www.medalsports.com14 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
DO NOT lean too much weight on the wheels
while lifting the table.
/ NO se apoyes tanto peso sobre las ruedas
mientras levantando la mesa.
Lift the table.
/ Levanta la mesa.
Fold the table.
/ Dobla la mesa.
Three adults required.
/ Tres adultos requeridos.
Hold up the table on its side.
/ Levanta la lateral de la mesa.
Make sure to buckle the Safety Straps.
/ Asegúrese de abrochar las Correas
de Seguridad.
Lock Wheels.
/ Bloquee las ruedas.
13
14
FIG. 18
FIG. 18A
FIG. 18C
FIG. 18E
FIG. 18B
FIG. 18D
FIG. 18F

TT218Y21005 www.medalsports.com15 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
14 13
Note: Unbuckle the Safety Strap before
unfolding the table.
Nota: Desabroche la Correa de Seguridad
antes de desplegar la mesa.
FIG. 20
FIG. 19
x2
10
x2
A10
x4
A5
x2
A7
x1
A1
x1
A2
x2
A13
4
10
A7A5A10A5
4
A13
10
Note: Install the Table Lock accordingly.
Nota: Instale el Bloque de Mesa como
corresponde.
10
10

TT218Y21005 www.medalsports.com16 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español

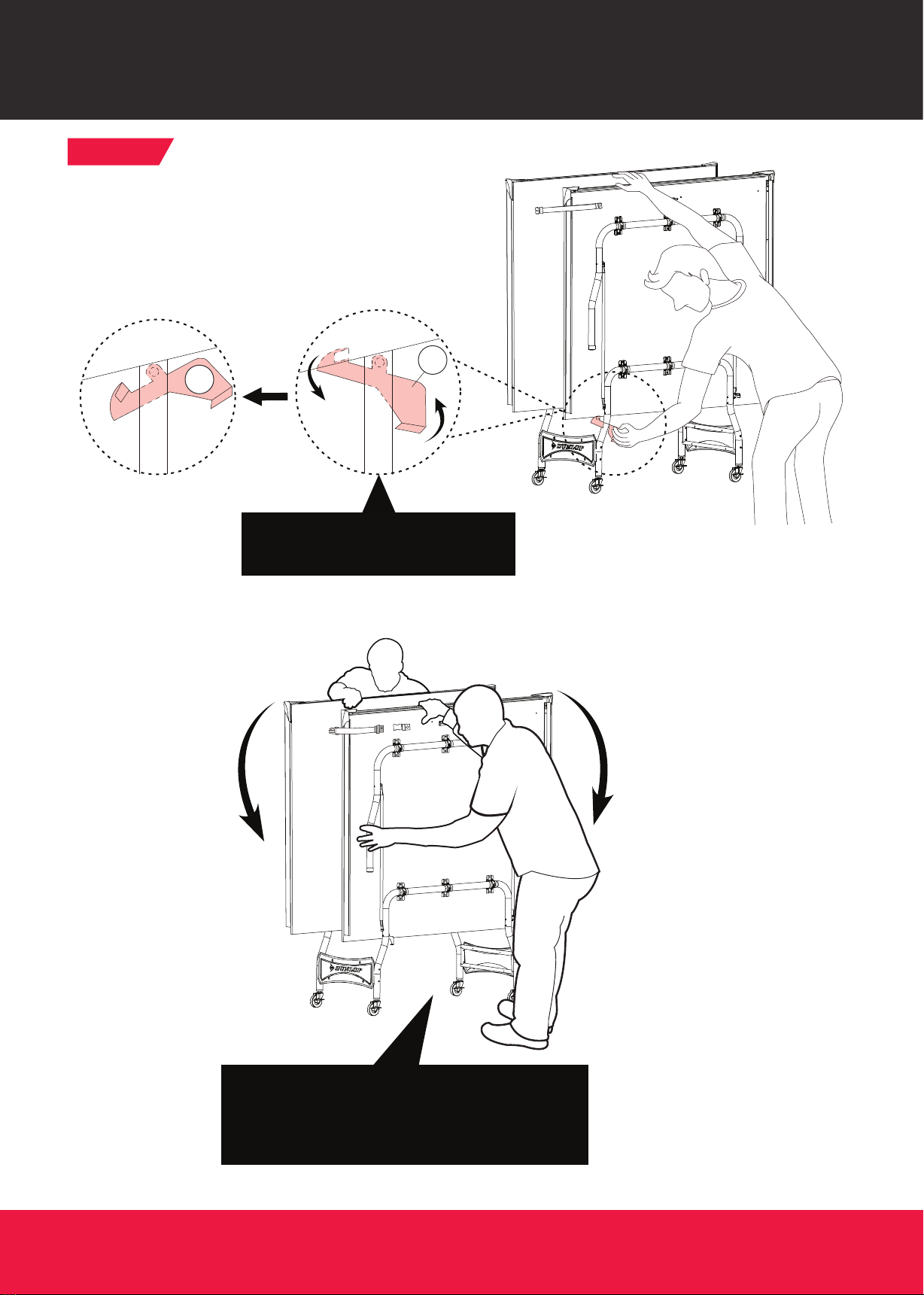

FIG. 21
Note: Pull the legs out from the table top and lower
the table half to the floor.
Nota: Tire las piernas hacia afuera desde la parte
superior de la mesa y baje la mitad de mesa al suelo.
10
10
Note: Unlock the table locks.
Nota: Desbloque los bloques de mesa.

TT218Y21005 www.medalsports.com17 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
Note: Attach the post and the net.
Nota: Coloque el poste y la red.
12
12
FIG. 22
x1
11
x2
12
12
11
11

TT218Y21005 www.medalsports.com18 (Continúe en la siguiente página.)(Continued on the next page.)
POSICION DE ALMACENAMIENTO
Para almacenar la mesa
STORAGE POSITION
To Store the table
English Español
Step 1: Ensure the table locks are automatically
locked when the table is folded.
Paso 1: asegúrese de que los bloques de mesa
estén bloqueados automáticamente cuando
la mesa esté doblada.
4
10
STEP 1
STEP 2
Step 2: Buckle the Safety Strap.
Paso 2: Abroche la Correa de Seguridad.
14 13
Do not let children play on or near the table when the
table is in the storage position.
We recommend that this table is stored in dry and
warm conditions in order to prolong the life of this
product.
1.
2.
1.
2.
No permita que los niños jueguen en la mesa o cerca de
ella cuando ésta se encuentre en posición de
almacenamiento.
Le recomendamos almacenarlo en un lugar seco y
cálido a fin de prolongar la vida útil de este producto.
WARNING ADVERTENCIA

10
10
STEP 1 STEP 2
STEP 4
STEP 3
1314
Step 1: Unbuckle the Safety Strap.
Paso 1: Desabroche la Correa de Seguridad.
Step 3: Pull the legs out from the table top and lower
the table half to the floor.
Paso 3: Tire las piernas hacia afuera desde la parte
superior de la mesa y baje la mitad de mesa al suelo.
Step 2: Unlock the table locks.
Paso 2: Desbloque los bloques de mesa.
TT218Y21005 www.medalsports.com19 (Continúe en la siguiente página.)(Continued on the next page.)
POSICION DE REPRODUCCION
Para Abrir la mesa
PLAYBACK POSITION
To Open the table
English Español
