Mediclinics M14ACS User manual

www.mediclinics.com
SECADORA DE MANOS / HAND DRYERS / SÉCHE-MAINS /
HÄNDETROCKNER / SECADOR DE MÃOS / ASCIUGAMANI /
СУШИЛКА ДЛЯ РУК / ΣΤΕΓΝΩΤΗΡΑΣ ΧΕΡΙΩΝ / 
M14A / M14ACS / M14AB
MANUAL DE INSTALACIÓN Y UTILIZACIÓN
INSTALLATION AND OPERATING MANUAL
MANUEL D’INSTALLATION ET D’UTILISATION
MONTAGE-UND BENUTZERHANDBUCH
MANUAL DE INSTALAÇÃO E UTILIZAÇÃO
MANUALE DI INSTALLAZIONE E D’USO
РУКОВОДСТВО ПО УСТАНОВКЕ ИЭКСПЛУАТАЦИИ
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΧΡΗΣΗΣ


-2-
Antes de realizar cualquier operación, por favor, lea atentamente y tenga en cuenta todas
y cada una de las siguientes instrucciones de seguridad:
- Sólo un técnico cualificado puede instalar, ajustar y realizar el mantenimiento de este aparato.
Todas las operaciones que se realicen sobre él deben estar de acuerdo con la legislación y la
normativa de seguridad, tanto europea como local, que estén en vigor en ese momento.
- Tener mucho cuidado cuando se retire la carcasa ya que partes activas del aparato pueden
quedar al descubierto con el consecuente riesgo de electrocución.
- Antes de realizar cualquier manipulación eléctrica, se debe cortar la tensión eléctrica de
entrada con el objetivo de evitar el riesgo de electrocución.
- El aparato debe ser fijado fuera del alcance de cualquier fuente de agua, cumpliendo en todo
momento las distancias de seguridad marcadas en la normativa IEC actual, tal y como se

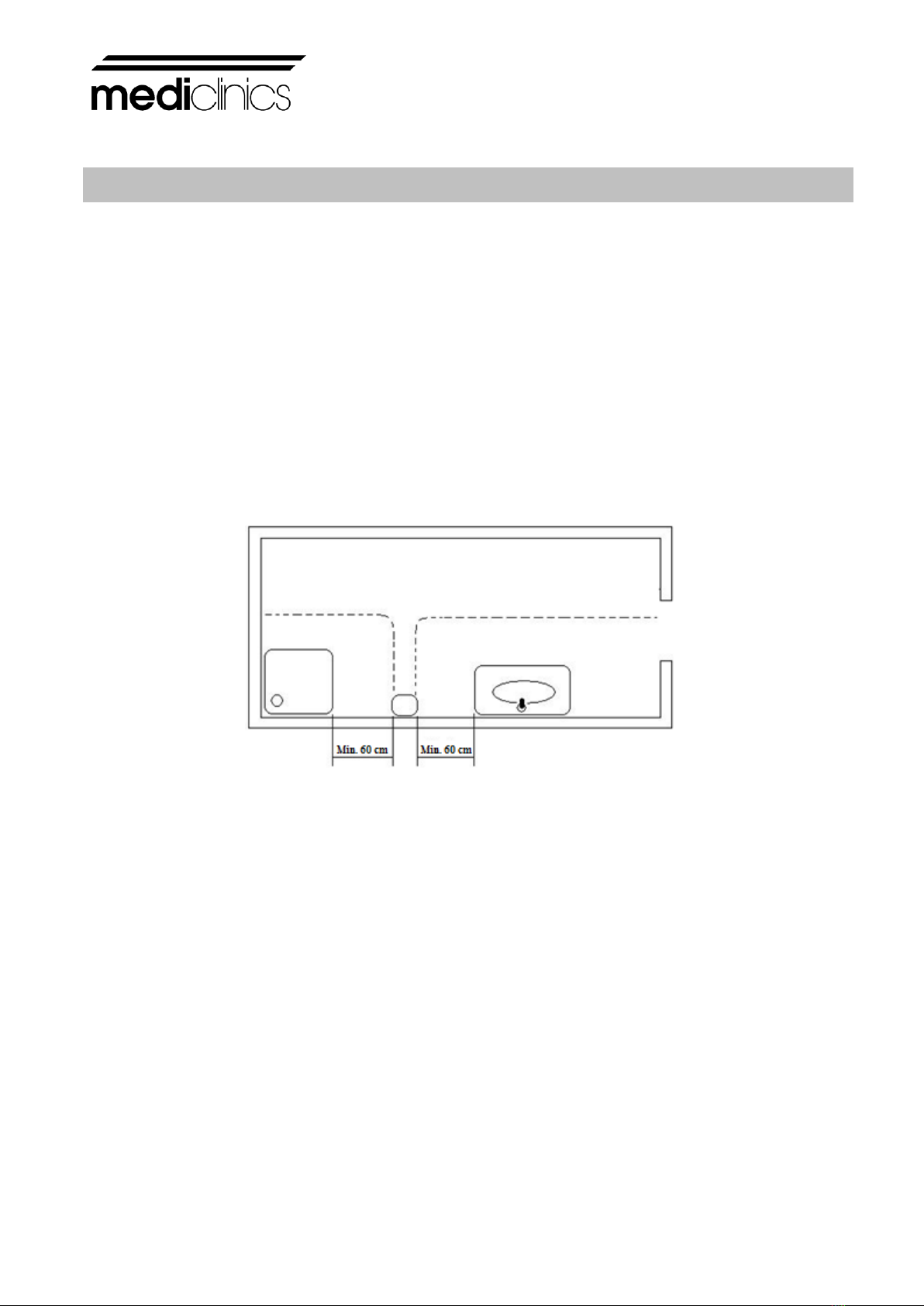

muestra en la figura siguiente:
- Tener en cuenta también las normativas y especificaciones locales de instalación, ya que
puede darse el caso que requiera de una distancia de seguridad a una fuente de agua de más
de un metro de distancia.
- Se deben prever medios de desconexión de la red de alimentación, con una separación de
contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser
incorporados a la red fija, de acuerdo con la normativa legal europea vigente.
- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con
capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si
se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una
manera segura y comprenden los peligros que implica. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños
sin supervisión.
- El aparato no debe ser instalado en una superficie inflamable.
- Para fijar el secador a la pared deben seguirse las instrucciones de este manual y usar la
plantilla de montaje que también se suministra con el aparato. Fijar la máquina a la pared con
adhesivos o métodos similares está totalmente prohibido por las normas de seguridad
europeas.
ESPAÑOL
INSTRUCCIONES DE SEGURIDAD

www.mediclinics.com
-3-
Las secadoras de manos que integran la familia ‘Dualflow Plus’ ofrecen las siguientes
características técnicas:
Funcionamiento automático. La detección de las manos está basada en el uso de
sensores de presencia del tipo Infra Rojos (IR). Dos pares de estos sensores emiten
un haz de forma continuada. La introducción de las manos ocasiona la interrupción del
haz y acciona el mecanismo del secador.
La velocidad del aire generado por el secador de manos se puede ajustar,
consiguiendo un equilibrio óptimo entre la potencia de secado y el nivel de ruido
acústico.
Acabados disponibles:
-Blanco (M14A)
-Satinado (M14ACS)
-Negro (M14AB)
Dimensiones: 665 mm (H) x 320 mm (W) x 226 mm (D).
Peso: 8.3 Kg
Montaje: en pared.
Se deben prever medios de desconexión de la red de alimentación, con
una separación de contacto de al menos 3 mm. En todos los polos.
Dichos medios de desconexión deben ser incorporados a la red fija.
INTRODUCCIÓN
OPERACIÓN

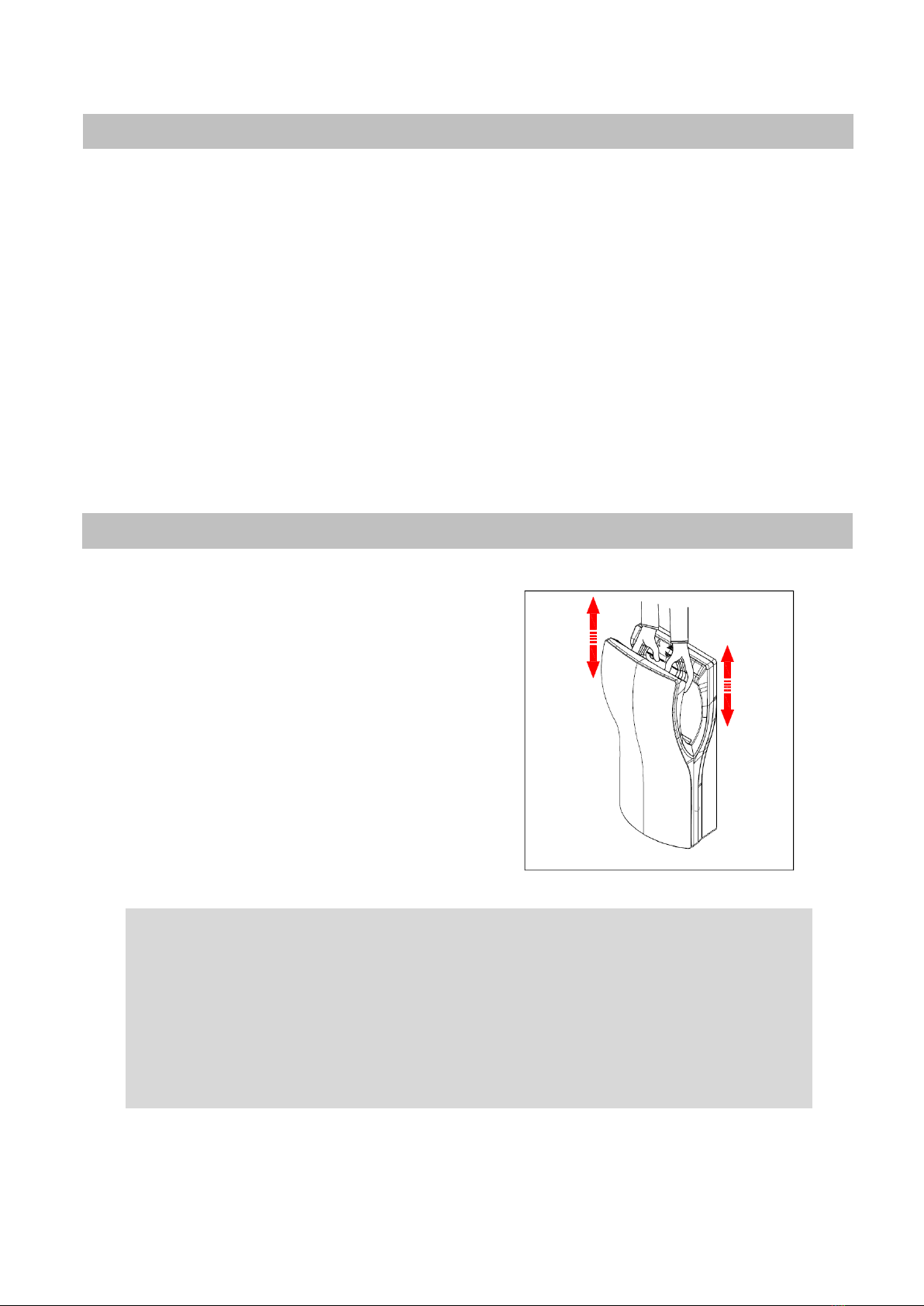

Figura nº 1
Para poner en marcha la secadora de manos el usuario
debe colocar sus manos en su interior. Una vez dentro
el aparato empezará a funcionar automáticamente.
Para conseguir un perfecto secado de las manos el
usuario debe mover las manos verticalmente, tal y como
se muestra en la figura nº 1.
El LED de luz verde, indicador del estado “standby”,
situado en la parte superior del aparato se volverá de
color naranja cuando la secadora de manos esté en
funcionamiento.
El tiempo máximo de funcionamiento continuo es T = 30
segundos. El tiempo de secado es Ts ≈ 8 - 10 seg.
Cuando las manos se retiran del interior de la secadora
de manos, ésta se apaga automáticamente.
Este aparato puede ser utilizado por niños mayores de 8 años y personas
con alguna discapacidad física, sensorial o mental o sin experiencia y/o
conocimientos previos, siempre y cuando estén o hayan estado
supervisados y/o instruidos sobre el uso seguro del aparato. Se debe
asegurar que los niños no juegan con el aparato.
La limpieza y el mantenimiento no debe ser realizado por personal sin la
debida formación.

-4-
Introducción
Las secadoras de manos que integran la familia ‘Dualflow Plus’ ofrecen las siguientes
características técnicas:
Funcionamiento automático. El ciclo de secado empieza cuando el usuario introduce
las manos dentro de la máquina, cuando un par de sensores IR detectan esta
introducción de las manos.
La secadora de manos es un aparato con aislamiento eléctrico de clase I (con toma de
tierra).
El proceso de secado está basado en una poderosa cortina de aire que seca
totalmente las manos mojadas por el agua.
Estos secadores de manos no tienen resistencia calefactora.
La velocidad del aire generado por el secador de manos también se puede ajustar,
consiguiendo un equilibrio óptimo entre la potencia de secado y el nivel de ruido
acústico.
Las luces LED que se encuentran en la parte superior de la máquina proporcionan
información sobre su estado.
El tiempo máximo de funcionamiento continuo es de 30 segundos.
El agua de las manos es recogida en un tanque extraíble, el cual debe ser
periódicamente vaciado y limpiado.
El aparato incorpora un filtro tipo HEPAen la zona de aspiración, cuyo estado debe
revisarse periódicamente. El alojamiento del filtro de entrada de aire permite una fácil
extracción y sustitución. Opcionalmente, en la zona de aspiración puede incorporarse
una pastilla desodorante.
Instalación
SÓLO UN TÉCNICO CUALIFICADO PUEDE REALIZAR LA INSTALACIÓN, LOS AJUSTES
NECESARIOS Y EL MANTENIMIENTO DE ESTA SECADORA DE MANOS.
La instalación de esta secadora de manos solamente se puede hacer si la instalación eléctrica
a la cual se va a conectar es fija.
Al llevar a cabo esta conexión se deben prever medios de desconexión de la red de
alimentación, con una separación de contacto de al menos 3 mm (0.12”) en todos los polos.
El instalador debe asegurarse que la instalación eléctrica está conectada a tierra de acuerdo
con la legislación y normativa vigentes y que dispone de un interruptor de alta sensibilidad
I n ≤ 0.03 A.
La máquina deberá estar desconectada de la tensión principal de entrada, antes de realizar
cualquier operación de mantenimiento.

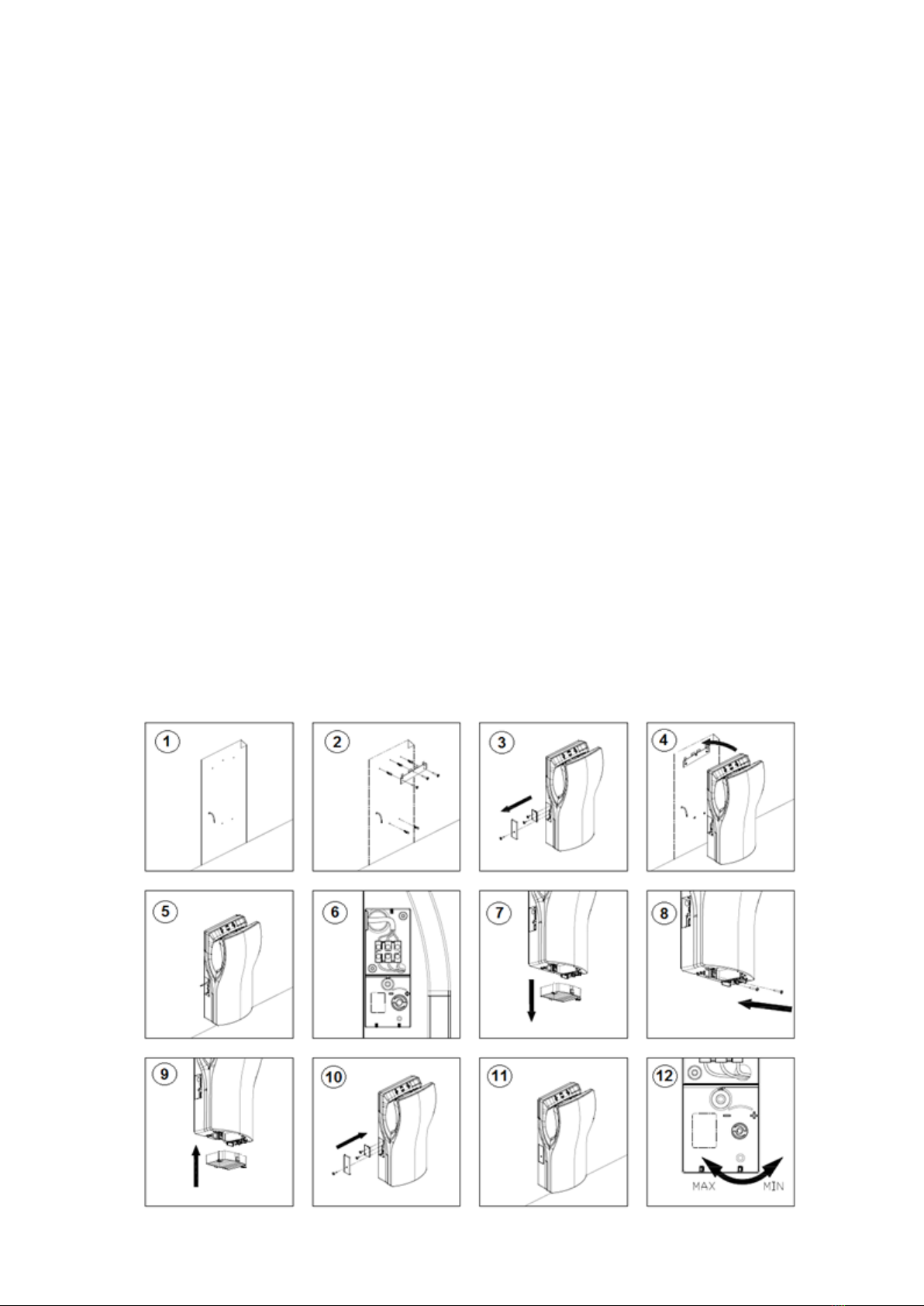

Para instalar el secador de manos seguir las indicaciones mostradas en la figura 2.
La máquina se fijará a la pared exclusivamente con el soporte de fijación a pared suministrado
con el secador de manos.
INSTALACIÓN Y MANTENIMIENTO PARA EL PERSONAL TÉCNICO

www.mediclinics.com
-5-
Después de fijar el soporte de fijación a la pared el secador de manos se colgará de él.
Los tornillos fijan con seguridad el aparato a la pared.
Por tanto para fijar el secador de manos a la pared hay que seguir los siguientes pasos:
Realizar 5 taladros de 8 mm (0.31”) de diámetro en la pared, utilizando la plantilla
suministrada (1).
Limpiar todo el polvo de los agujeros realizados e insertar los tacos.
Fijar el soporte de fijación a pared a la pared con dos tornillos (2).
Extraer las dos tapas de plástico que protegen la regleta de alimentación eléctrica (3).
Colgar la secadora de manos del soporte de fijación a pared que previamente ha sido fijado
en la pared (4).
Pasar los cables de alimentación procedentes de la red eléctrica a través del agujero de 22
mm (0,87”) situado en la parte trasera de la base de plástico (5).
Realizar la conexión eléctrica de los cables de la alimentación a la regleta de la secadora
de manos. Conectar los cables correspondientes a las dos fases (N y L) y a la toma de
tierra en los alojamientos correspondientes de la regleta, tal y como indican sus letras
marcadas (6).
Después de esta operación volver a colocar las dos tapas de plástico que previamente han
sido extraídas (10).
Extraer el set filtro (7).
Fijar el secador de manos a la pared a través de los tornillos inferiores (8).
Colocar set filtro en su lugar y fijarla al aparato (9).
Figura nº 2

-6-
ATENCIÓN: CUANDO SE DESMONTA LA CARCASA PARTES ACTIVAS DEL APARATO
QUEDAN ACCESIBLES.

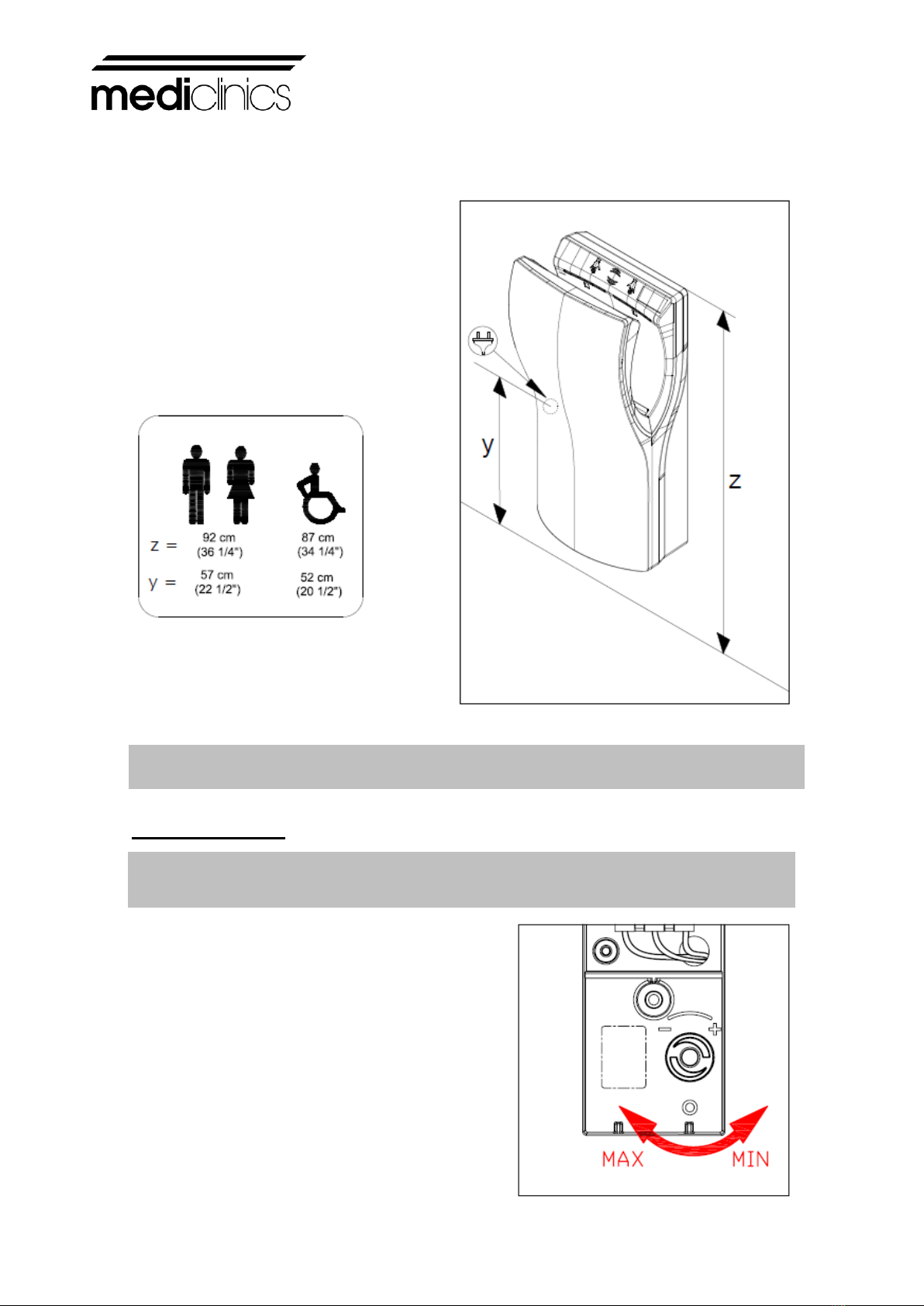

La altura de instalación de la secadora de manos a la pared debe ser la que se indica en la
figura nº 3.
Mantenimiento
SÓLO UN TÉCNICO CUALIFICADO PUEDE RALIZAR LA INSTALACIÓN, LOS AJUSTES
NECESARIOS Y EL MANTENIMIENTO DE ESTE SECADOR DE MANOS.
Ajuste de la velocidad del motor.
Para ajustar la velocidad del motor
girar la rueda del potenciómetro del sensor
tal y como se indica en la figura nº 4.
Figura nº 4
Figura nº 3

www.mediclinics.com
-7-

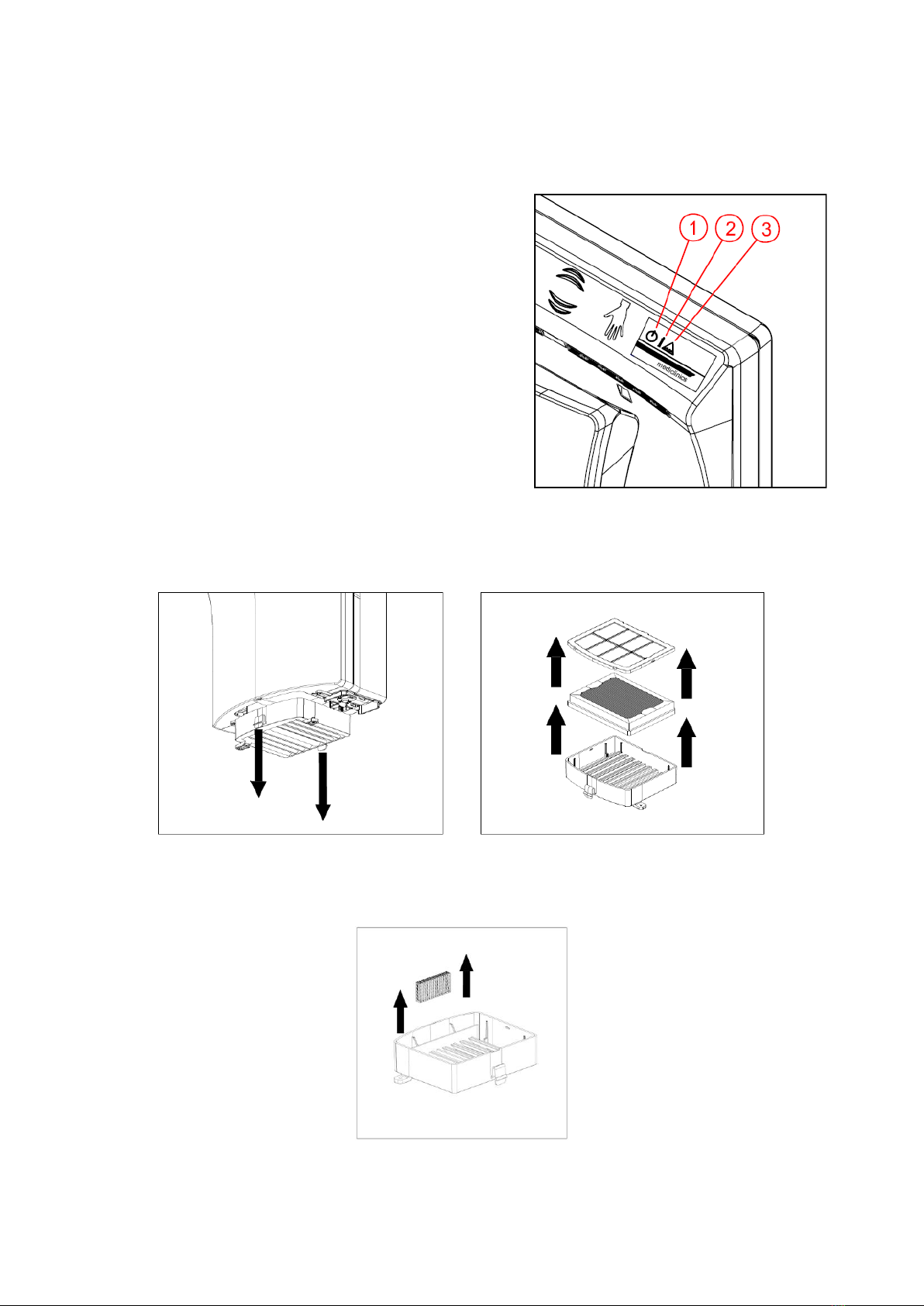

Información de la luz piloto
La luz de los LED’s que están situados encima del secador de manos (ver figura nº 5) muestran
información sobre:
1: Máquina en espera (color verde) o
máquina funcionando (color naranja).
2: La luz de color rojo del LED se encienden
cuando el motor tiene un problema
de consumo, bien debido a que las escobillas
del motor se han consumido, bien sea
porque el motor se ha bloqueado.
3.- La luz de color azul del LED significa
que el tanque de agua está lleno
y debe ser vaciado.
Filtro del aire
El filtro del aire debe se cambia tal y como se muestra en la figura nº 6.
Pastilla desodorante
La figura nº 7 muestra como instalar la pastilla desodorante.
Figura nº 5
Figura nº 6
Figura nº 7

-8-

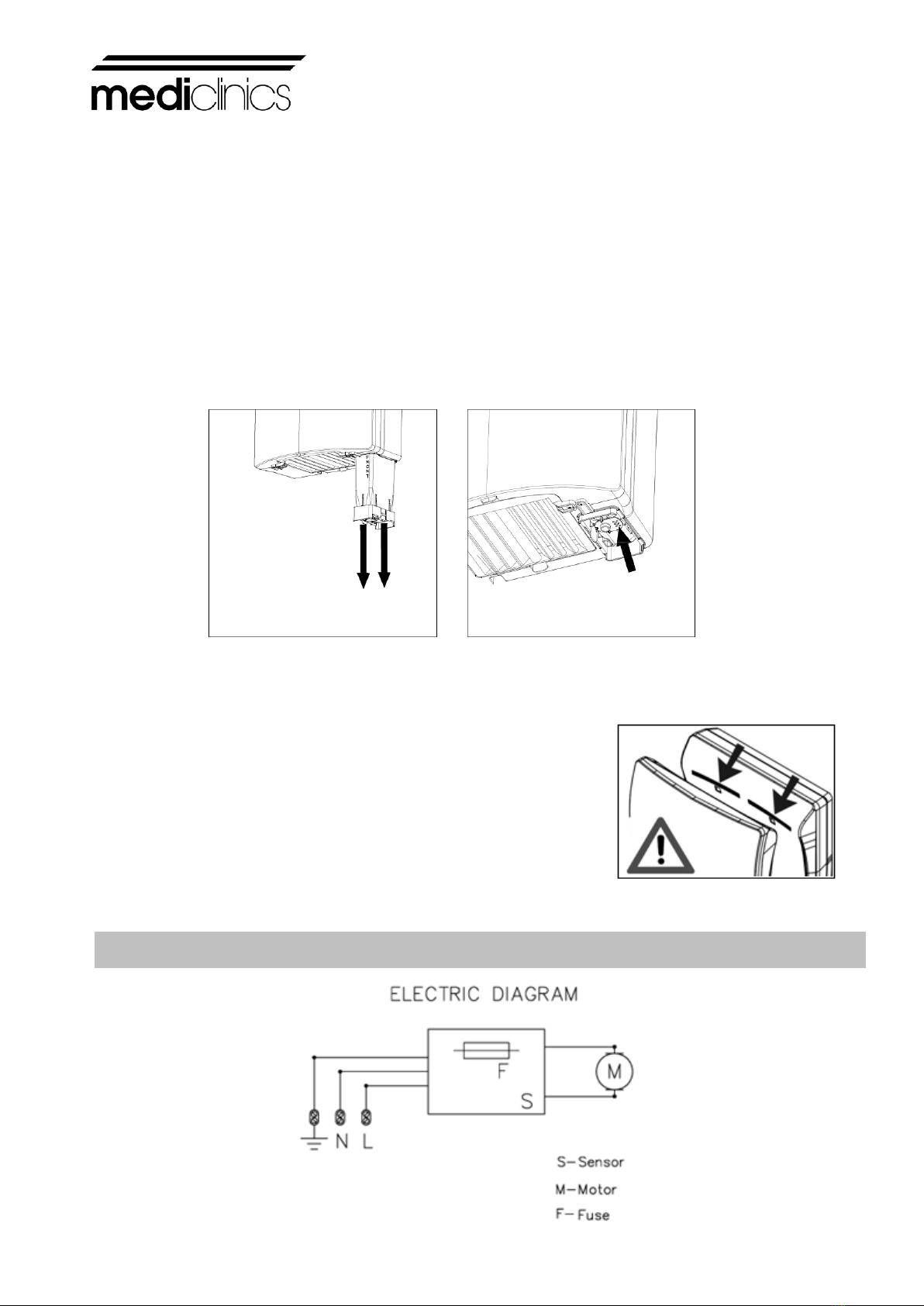

DIAGRAMA ELÉCTRICO
S Sensor
M Motor
F - Fusible
Depósito de agua
El agua procedente del secado se recoge en un depósito extraíble. Cuando el agua del
depósito llega al límite una alarma acústica suena y se enciende el LED azul (ver figura nº 5).
En este caso el depósito tiene que ser vaciado.
Existen dos opciones para vaciar el depósito de agua:
I. Presionar los dos clips laterales del tanque de agua y tirar de él hacia abajo para
extraerlo de su alojamiento. Vaciar y limpiar el tanque de agua y volverlo a montar en
su alojamiento (ver figura nº 8).
II. Presionar el botón de evacuación de agua tal y como se muestra en la figura 9. hasta
extraer toda el agua del depósito.
Limpieza
Para la limpieza usar solo una gamuza humedecida con
agua. No usar detergentes de ningún tipo, ni ácidos, lejias,
abrasivos, salfumanes, etc.
Asegurar que los visores de los leds IR (ventanas interiores
de la máquina), estén limpios y transparentes.
ATENCIÓN: en todo momento se debe poner mucha
atención en no dañar ni forzar ningún componente del
secador de manos.
DIAGRAMA DE CONEXIÓN
Figura nº 10
Figura nº 8
Figura nº 9
Figura nº 11

www.mediclinics.com
-9-
COMPONENTE
NÚMERO
CÓDIDO
Set motor
1
RC9111003SMD
Control electrónico
2
RC9121012SMD
Set filtro de aire
3
RCFILTROHEPA1
Filtro HEPA
4
RCFILTROHEPA2
Pastilla desodorante
5
9481002
Figura nº 12
PELIGRO
Riesgo de shock
eléctrico
DESPIECE BÁSICO
- El instalador debe asegurarse que el aparato está
conectado a tierra de acuerdo con la normativa vigente.
- Debe asegurarse que la instalación eléctrica tiene un
interruptor de alta sensibilidad I n ≤ 0.03 A.
-Asegurarse que la máquina está desconectada de la
tensión principal de entrada, antes de realizar cualquier
operación de mantenimiento.

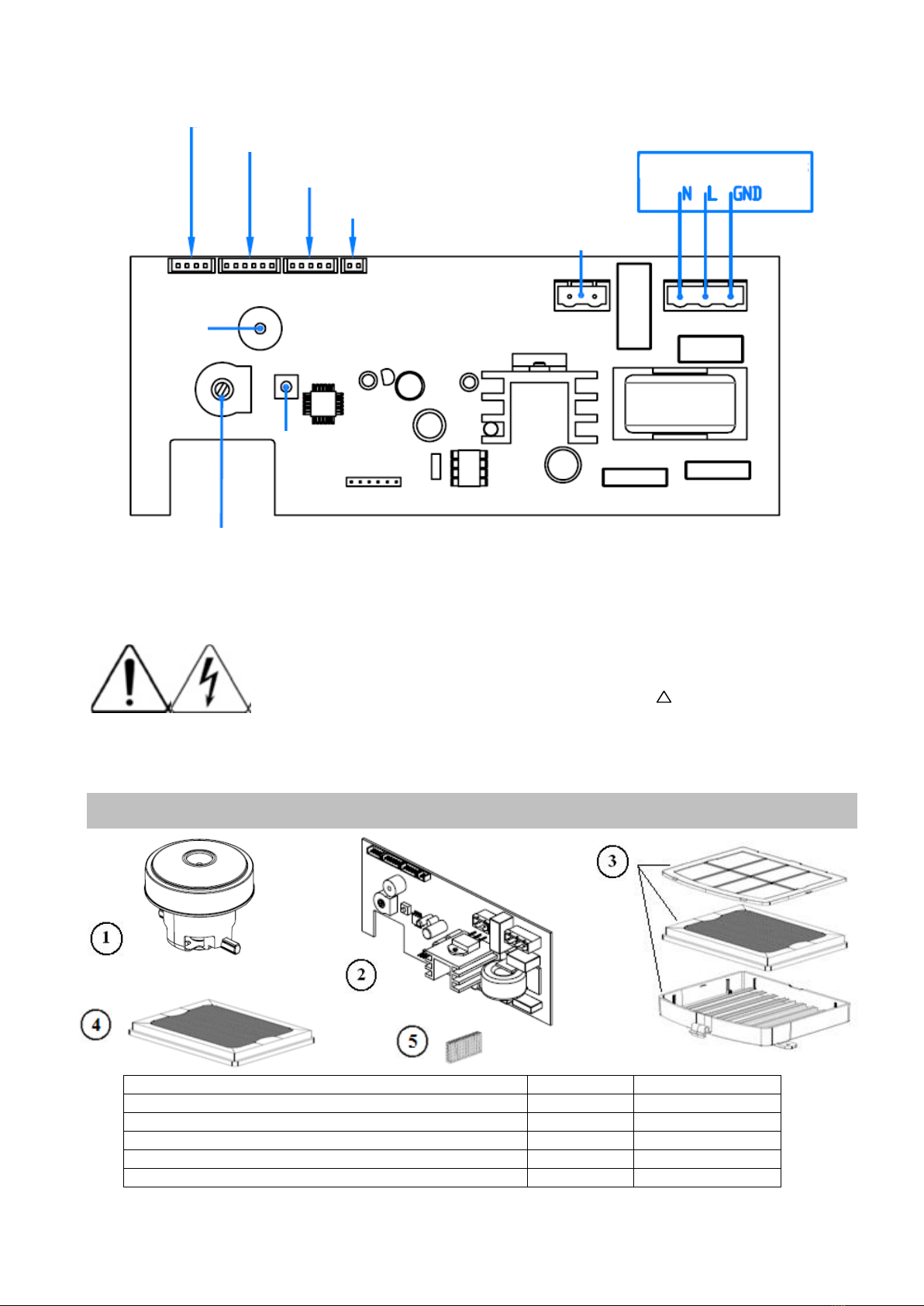

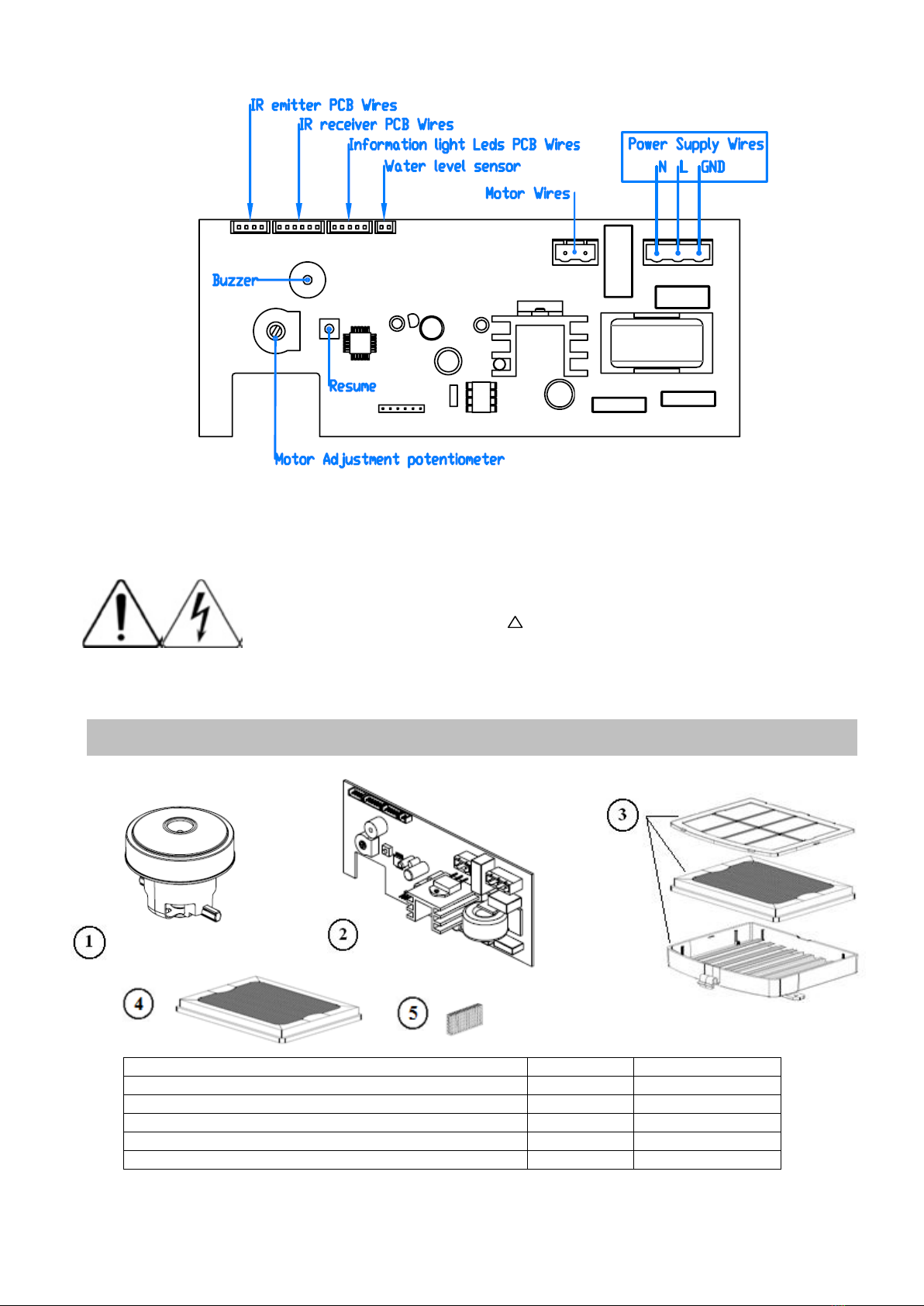

Cables del circuito impreso del emisor IR
Cables del circuito impreso del receptor IR
Cables del circuito impreso de los LED indicadores
Sensor de nivel del agua
Cables del motor
Cables de alimentación
Zumbador
Información
Potenciómetro de ajuste del motor

-10-
Before to carry on any operation, please read carefully and take into account the
following safety instructions:
-Only a qualified technician can install, adjust and maintain this device. All this operations must
be always done according to the current legal European Standards of installation and according
the local installation regulations as well.
-Be careful when the casing of the appliance is dismantled because active parts of the device
become accessible and then there is a potential risk of an electric shock.
-Before any electrical manipulation, the electrical current must be cut in order to avoid any
electric shock risk
-The device must be fixed out of reach of a water source in order to fulfil the security distances
marked into the current IEC standards and as the following figure shows:
-Be careful because local installation requirements can ask more than 1 m of safety distance.
Take into account these local requirements as well.
-Hairdryers must be fixed out of reach of a person taking a bath or a shower.
-Means for disconnection, with contact separations at least 3 mm (0.12"), must be incorporated
in the fixing wiring involving all poles, accordingly to the current legal European Standards.
-The installer must make sure that the electric system is grounded in accordance with the law in
force.
-This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in a safe way and understand
the hazards involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
-The device could not be installed on a normally inflammable surface.
-To fix the hand dryer to the wall follow the instructions of this manual and use the template
provided with the device as well. To fix the machine with adhesives or similar methods is
forbidden by the European safety standards.
SAFETY INSTRUCTIONS
ENGLISH

www.mediclinics.com
-11-
‘Dualflow Plus’ range hand dryers offer the following technical features:
Automatic operation. Hand detection is based on Infra Red (IR) movement sensors.
Two pairs of those sensors emit a continuous beam of IR light. The introduction of the
hands causes the interruption of the IR light beam and switch on the dryer.
The speed of the air generated by the hand dryer can be adjusted, to achieve an
optimum balance between the drying power and noise level.
Available finishes:
-White (M14A)
-Satin (M14ACS)
-Black (M14AB)
-
Dimensions: 665 mm (H) x 320 mm (W) x 226 mm (D).
Weight: 8.3 Kg
Mounting: Surface.
Means for disconnection with contact separations at least 3 mm (0.12")
must be incorporated in the fixing wiring.
INTRODUCTION
OPERATION
Figure 1
Hands must be introduced inside. Hand dryer starts
automatically after introducing hands.
Move hands vertically (as shown in Fig.1) in order
to dry them completely.
Green light (in standby state) led on top becomes to
orange colour when dryer is in use.
Maximum continuous operation time is T = 30 sec.
Drying time is less to it (Td ≈ 8 - 10 sec).
After removing hands, dryer turns off automatically.
This appliance can be used by children aged from 8 years or above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by people without the
proper training.

-12-
Introduction
‘Dualflow Plus’ family of hand dryers offers the technical features as follows:
Automatic operation. Drying cycle starts when putting hands in. Two couple of IR
sensors detect hands introduction.
Dryer is a class I (earthed) electrical insulation device.
Drying process is based on powerful air curtains which remove water from hands.
Hand dryer has no heating element.
Speed of air can be adjusted in order to achieve an optimum balance between drying
power and noise level.
Light leds on top supply some information referred to the status of hand dryer.
Maximum time of continuous operation is T max = 30 sec.
Water from hands is collected in a removable tank which may be emptied and cleaned.
An HEPA filter is incorporated in the aspiration area whose state should be reviewed
periodically. The place of fitting the air inlet filter allows easy removal and replacement.
Optionally, in the aspiration area, an air-freshener can be incorporated.
Installation
ONLY A QUALIFIED TECHNICIAN CAN INSTALL, ADJUST AND MAINTAIN THIS HAND
DRYER.
The installation of the appliance is only allowed on fixed wiring.
Means for disconnection of the mains with contact separations at least 3 mm (0.12”) must be
incorporated in the fixing wiring.
The installer must make sure that the electric system is grounded in accordance with the law in
force.
Make sure that the electric system has a high-sensitivity breaker I n ≤ 0.03 A.
Make sure that the machine is disconnected from the electric power supply, before performing
maintenance operation.
To install the hand dryer follow the pictures contained in the figure 2.
The hand dryer must be fitted to the wall by using the upper metal plate (support) which is
supplied.
INSTALLATION AND MAINTENANCE BOOK (TECHNICAL STAFF)

www.mediclinics.com
-13-
After fitting the metal plate, the hand dryer should be hung on it. The lower screw fits safely the
appliance to the wall. So, to assemble the hand dryer the following steps must be done:
Make five 8 mm (0.31”) diameter drill holes in the wall using the provided template (1).
Clean the dust away and insert the wall plugs.
Screw the upper plate to the wall (2).
Plastic covers which protect the terminal block (inlet power supply) must be removed (3).
The hand dryer should be hung on the metal support which has been fitted to the wall (4).
Pass the electrical cables from mains through the 22 mm diameter hole located in the rear
plastic base3 plate. (5).
Connect the electrical wires to the hand dryer terminal block.
Two phases (N,L) and earth wires must be screwed in the right ways of the terminal block,
as indicated by the engraved letters (6).
After this operation has been done, plastic covers must be placed correctly (10).
Remove the air inlet filter casing (7).
Firmly place the lower screw for fixing the appliance completely (8).
Put the inlet air casing to its location (9).
Figure 2

-14-
ATTENTION: WHEN THE CASING IS DISMANTELED ACTIVE PARTS OF THE DEVICE
BECOME ACCESSIBLE.
Installation height must be the showed in figure nº 3.
Maintenance
ONLY A QUALIFIED TECHNICIAN CAN INSTALL, ADJUST AND MAINTAIN THIS HAND
DRYER.
Adjust the speed of the motor
To adjust the speed of the motor turn
the sensor potentiometer wheel
as the picture 4 shows.
Figure 4
Figure 3

www.mediclinics.com
-15-
Pilot light information
Light leds on the top of the hand dryer (see figure 5) give advice about:
1: Standby (green colour) or
operation status (orange colour).
2: Red colour led bright when motor
has a problem of consumption
(due to brushes which may be wearing
out or due to a blocked or locked sate of motor).
3.- Blue colour led bright when cabinet of water is full.
Air filter
Air filter must be changed as the pictures of figure nº 6 shows.
No smell load charge
Figure nº 7 shows how to install the no smell charge.
Figure 5
Figure 6
Figure 7

-16-
Water tank.
Water from hands drops directly to a removable water tank. When water from the removable
water tank reaches the ‘full level’ an acoustic alarm sounds and the blue pilot light bright (see
Fig. 5). In this case, water in the tank must be emptied.
Two options to remove the water from the water tank are available:
I. Press the two lateral clips and pull down the water tank, as the picture 8 shows.
Remove the water tank from its fitting place, empty and clean the tank and
re-place it.
II. Press the push button as indicated in Fig. 9 until remove all the water contained into the
water tank.
Cleaning
For cleaning purposes only a wet cloth is to be used. Do not use
any kind of
detergent, acids, lye, abrasives, hydrochloric acid, etc.
Ensure that viewers IR LED’s (interior windows machine) are
clean and transparent.
Atention: Take care not to damage or force any component.
CONNECTION DIAGRAM
Figure 11
Figure 8
Figure 9
Figure 10

www.mediclinics.com
-17-
COMPONENT
NUMBER
CODE
Motor set
1
RC9111003SMD
Electronic control
2
RC9121012SMD
Air filter set
3
RCFILTROHEPA1
HEPA filter
4
RCFILTROHEPA2
Air-freshener
5
9481002
Figure 12
DANGER.
Electric shock risk
- The installer must make sure that the electric system is
grounded in accordance with the law in force.
- Make sure that the electric system has a high-sensitivity
breaker I n ≤ 0.03 A.
-Make sure the machine is disconnected from electric
power supply, before performing maintenance operation.
BASIC EXPLODED VIEW

-18-
Avant toute opération, veuillez lire attentivement et respecter les consignes de sécurité
suivantes :
-Seul un technicien qualifié peut installer, régler et effectuer l’entretien de cet appareil. Toutes ces
opérations doivent être exécutées conformément aux normes d’installation établies par la législation
européenne en vigueur, ainsi que par la réglementation locale.
-Soyez prudent lorsque le boîtier de l’appareil est retiré : certaines parties actives deviennent alors
accessibles et peuvent transmettre des décharges électriques.
-Coupez le courant avant toute manipulation électrique, afin d’éviter tout risque de décharge.
-Afin de respecter les distances de sécurité établies par les normes CEI en vigueur, l’appareil doit être fixé
hors de portée de tout point d’eau, comme le montre le schéma ci-dessous :
-Attention : les normes d’installation en vigueur dans votre région peuvent exiger une distance de sécurité
supérieure à 1 mètre. Veillez à également respecter ces normes locales.
-Les sèche-cheveux doivent être fixés hors de portée des personnes qui prennent une douche ou un bain.
-Un système de coupure du courant, avec une séparation des contacts d’au moins 3 mm (0,12"), doit être
intégré dans le raccordement électrique de chaque pôle, conformément aux normes européennes en
vigueur.
-L’installateur doit s’assurer que le système électrique est relié à la terre, conformément à la législation en
vigueur.
-Cet appareil peut être utilisé par les enfants dès 8 ans, les personnes à capacités physiques, sensorielles
ou mentales réduites, ou les personnes inexpérimentées, si elles sont supervisées par une autre
personne ou si elles ont reçu des explications pour apprendre à se servir de l’appareil en toute sécurité,
et qu’elles comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le
nettoyage et l’entretien habituel de celui-ci ne doivent pas être effectués par un enfant sans surveillance.
-Cet appareil ne doit pas être installé sur une surface inflammable.
-Pour fixer le sèche-mains au mur, suivez les instructions de ce manuel et aidez-vous du modèle fourni
avec l’appareil. Fixer la machine au moyen d’adhésifs, ou par le biais de méthodes similaires, est interdit
par les normes de sécurité européennes.
CONSIGNES DE SÉCURITÉ
FRANÇAIS

www.mediclinics.com
-19-
La gamme de sèche-mains ‘Dualflow Plus’ propose les caractéristiques techniques suivantes :
Fonctionnement automatique La détection des mains est basée sur l’utilisation de
capteurs de mouvement de type à infrarouges (IR). Deux paires de ces capteurs
émettent un faisceau de manière continue. L’introduction des mains provoque
l’interruption du faisceau et actionne le mécanisme du sèche-mains.
La vitesse de l’air fourni par le sèche-mains est réglable, de façon à obtenir un équilibre
optimal entre la puissance de séchage et le niveau de bruit.
Finitions disponibles :
-Blanc (M14A)
-Satin (M14ACS)
-Noir (M14AB)
Dimensions : 665 mm (H) x 320 mm (L) x 226 mm (P).
Poids : 8,3 Kg
Montage : en surface.
Des moyens de déconnexion avec une séparation d’au moins 3 mm
(0,12”) entre les contacts doivent être incorporés au câblage de
l’installation.
INTRODUCTION
MODE D’EMPLOI
Figure nº 1
Introduire les mains dans l’appareil. Le sèche-mains
démarre automatiquement après l’insertion des
mains.
Déplacer les mains verticalement (voir figure nº 1)
pour les sécher complètement.
La diode verte (qui correspond à l’état d’attente)
située sur la partie supérieure de l’appareil devient
orange lorsque le sèche-mains est utilisé.
Le temps maximal de fonctionnement continu est de
T = 30 s. Le temps de séchage est plus court (Td ≈
8 -10 s).
Après le retrait des mains, le sèche-mains s’éteint
automatiquement.
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par
des personnes ayant des capacités physiques, sensorielles ou mentales
réduites ou manquant d’expérience et de connaissances, à condition d’être
surveillées ou d’avoir reçu des instructions pour l’utiliser en toute sécurité et
de comprendre les risques liés à son usage. Ne pas laisser les enfants jouer
avec l’appareil.
Le nettoyage et l’entretien doivent être effectués par des personnes ayant
reçu une formation appropriée.

-20-
Introduction
La gamme de sèche-mains ‘Dualflow Plus’ propose les caractéristiques techniques suivantes :
Fonctionnement automatique. Le cycle de séchage commence lorsque les mains sont
placées à l’intérieur du sèche-mains. Deux paires de capteurs à infrarouges détectent
l’introduction des mains.
Le sèche-mains est un dispositif à isolation de classe I (mis à la terre).
Le processus de séchage est basé sur de puissants rideaux d’air qui enlèvent l’eau
présente sur les mains.
Le sèche-mains ne comporte aucun élément de chauffage.
La vitesse de l’air est réglable, de façon à obtenir un équilibre optimal entre la
puissance de séchage et le niveau de bruit.
Les diodes situées sur la partie supérieure donnent des informations sur l’état du
sèche-mains.
Le temps maximal de fonctionnement continu est T max = 30 s.
L’eau des mains est collectée dans un réservoir amovible qui doit être vidé et nettoyé
régulièrement.
L’appareil est équipé d’un filtre de type HEPA situé dans la zone d’aspiration et dont
l’état doit être révisé de façon périodique. Le logement du filtre d’entrée d’air permet
une extraction et un remplacement faciles. Optionnellement, la zone d’aspiration peut
accueillir une pastille désodorisante.
Installation
LE MONTAGE, LE RÉGLAGE ET L’ENTRETIEN DE CE SÈCHE-MAINS DOIVENT
UNIQUEMENT ÊTRE EFFECTUÉS PAR DES TECHNICIENS QUALIFIÉS.
L’installation de l’appareil est uniquement autorisée sur un câblage fixe.
Des moyens de déconnexion du réseau électrique avec une séparation d’au moins 3 mm
(0,12”) entre les contacts doivent être incorporés au câblage de l’installation.
L’installateur doit s’assurer que le système électrique est mis à la terre conformément aux
règlementations en vigueur.
S’assurer que le système électrique est muni d’un disjoncteur très sensible I n ≤ 0.03 A.
Avant toute opération d’entretien, vérifier que la machine est débranchée de l’alimentation
électrique.
Pour installer le sèche-mains, suivre les indications des images de la figure nº 2.
Le sèche-mains doit être fixé sur le mur à l’aide de la plaque métallique supérieure (support) qui
est fournie.
MANUEL D’INSTALLATION ET D’ENTRETIEN (ÉQUIPE TECHNIQUE)
