SVENSKA
4
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant före användning!
VARNING! Läs alla varningar, säkerhetsanvisningar och andra anvisningar. Om inte alla anvisningar och
säkerhetsanvisningar följs, finns risk för elolycksfall, brand och/eller allvarlig personskada.
Termen elverktyg i varningarna nedan avser ditt nätanslutna (sladdförsedda) eller batteridrivna
(sladdlösa) elverktyg.
Arbetsområde
Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för
skador.
Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller
damm. Elverktyg genererar gnistor, som kan antända damm eller ångor.
Håll barn och kringstående personer på säkert avstånd när elverktyg används. Om du blir
distraherad kan du tappa kontrollen över verktyget.
Elsäkerhet
Elverktygets stickpropp måste passa till nätuttaget. Ändra aldrig stickproppen på något sätt.
Använd aldrig adapter tillsammans med jordade elverktyg. Icke modifierade stickproppar och
passande nätuttag minskar risken för elolycksfall.
Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för
elolycksfall ökar om din kropp jordas.
Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för
elolycksfall.
Akta sladden. Använd aldrig sladden för att bära eller dra elverktyget och dra inte i sladden för att
dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade
eller trassliga sladdar ökar risken för elolycksfall.
Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för
utomhusbruk. Sladd avsedd för utomhusbruk minskar risken för elolycksfall.
Om det inte går att undvika att använda elverktyg i fuktig miljö, ska du använda
jordfelsbrytarskyddad nätanslutning. Jordfelsbrytare minskar risken för elolycksfall.
Personlig säkerhet
Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg.
Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett
ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som
dammfiltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter elverktygets typ och
användning, minskar risken för personskada.
Undvik oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i sladden
och/eller batteriet eller lyfter/bär verktyget. Olycksrisken är stor om du bär elverktyget med fingret
på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.
Avlägsna ställnycklar och liknande innan du startar elverktyget. Nyckel eller liknande som sitter
kvar på en roterande del på elverktyg kan orsaka personskada.
Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre
kontroll över elverktyget i oväntade situationer.
Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och
handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga
delar.
Om det finns utrustning för dammutsugning och -uppsamling ska denna anslutas och användas
korrekt. Sådana anordningar kan minska risken för problem som orsakas av damm.
Särskilda säkerhetsanvisningar
Använd hörselskydd. Bullerexponering kan orsaka hörselskada.
Håll verktyget i den isolerade greppytan när du arbetar på platser där bits eller fästdon kan komma
i kontakt med dolda ledningar. Vid kontakt med spänningsförande ledare blir verktygets metalldelar
spänningsförande och användaren får en stöt.
Spänn om möjligt fast arbetsstycket med tving, klämmor eller skruvstycke.

SVENSKA
5
Stäng av verktyget och vänta tills alla rörliga delar har stannat helt innan du lägger ifrån dig
verktyget.
Belasta inte verktyget så hårt att motorvarvtalet sjunker. Hårdare tryck gör inte att arbetet går
bättre, utan sliter i stället mer på verktyget.
Arbetsområdet ska hållas rent och väl upplyst.
Använd endast tillbehör som är i gott skick.
Säkerställ att borret kan tränga igenom arbetsstycket utan att skada underlaget.
Rör inte bitset under eller omedelbart efter användning – risk för brännskada.
För inte händerna under arbetsstycket.
Använd aldrig händerna för att avlägsna spån, flis och skräp nära bitset.
Håll alltid arbetsplatsen fri från trasor, lösa klädesplagg, snören och liknande.
Palla arbetsstycket på lämpligt sätt.
Om du blir störd, avsluta arbetsuppgiften och stäng av verktyget innan du tar uppmärksamheten
från verktyget.
Kontrollera regelbundet att alla skruvförband på verktyget är korrekt åtdragna.
Använd lämplig skyddsutrustning som skyddsglasögon, hörselskydd och skyddshandskar. Använd
dammfiltermask om arbetet är dammigt.
Även om verktyget används enligt anvisningarna är det omöjligt att utesluta alla riskfaktorer.
Nedanstående risker kan förekomma till följd av verktygets konstruktion och utformning.
Lungskador (om inte effektiv dammfiltermask används).
Hörselskada (om inte effektiva hörselskydd används).
Särskilda säkerhetsanvisningar rörande batteri
För att batteriet ska hålla så länge som möjligt ska det alltid laddas mellan 18 och 24 °C. Ladda
inte batteriet vid temperatur lägre än 0 °C eller högre än 40°C, det kan skada batteriet.
Bränn aldrig batteriet, inte ens om det är skadat eller inte längre går att ladda. Batteriet kan
explodera om det bränns.
En liten mängd vätska kan läcka ut ur batteriet vid extrem användning eller extrema temperaturer.
Detta behöver inte nödvändigtvis betyda att batteriet är defekt. Följ anvisningarna nedan om du får
batterivätska på huden.
Tvätta snarast med tvål och vatten.
Neutralisera med mild syra, som citronsaft eller vinäger.
Om du får batterivätska i ögonen ska du spola ögonen med rent vatten i minst 10 minuter och
därefter omedelbart uppsöka läkare. Informera vårdpersonalen om att vätskan är
natriumhydroxidlösning, 25–35 %.
Försök aldrig under några omständigheter öppna batteriet. Använd aldrig ett batteri vars hölje
öppnats eller spruckit och försök inte heller att ladda det.
Lagra eller transportera inte reservbatterier i ficka, verktygslåda eller liknande, där det kan komma i
kontakt med metallföremål. Batteriet kan kortslutas, vilket kan skada batteriet eller orsaka frätskada
eller brand. Sätt kraftig tejp över batteriets poler för transport eller avfallshantering, för att förhindra
kortslutning och urladdning. Batterier laddas ur om de inte används på en längre tid.
Förvara eller använd inte verktyget eller batteriet där temperaturen kan överskrida 40 °C.
Låt batteriet svalna efter laddning.
Batteriet får bara laddas med den medföljande laddaren.
Särskilda säkerhetsanvisningar rörande batteriladdare
Innan du använder laddaren ska du läsa alla anvisningar och varningar på laddare och batteri, liksom
anvisningarna för användning av batteri.
Laddaren är avsedd för inomhusbruk – ladda bara batterierna inomhus.
FARA! Sätt inte i batteriet i laddaren om det är sprucket eller skadat. Risk för elolycksfall!
VARNING! Låt aldrig vätska komma i kontakt med laddaren. Risk för elolycksfall!
Använd laddaren endast för laddning av laddningsbara batterier av den typ som medföljer
laddaren. Annan användning kan medföra risk för brand eller elolycksfall.
Medföljande laddare och batteri är avsedda att fungera tillsammans. Försök inte ladda batteriet
med någon annan laddare än den medföljande.
Placera inga föremål ovanpå laddaren, det kan göra att den överhettas. Placera inte laddaren nära
värmekällor.
Dra i laddarens nätadapter för att dra ut stickproppen. Dra inte i sladden.

SVENSKA
6
Placera sladden så att ingen riskerar att trampa eller snubbla på den och så att den inte utsätts för
skada eller belastning.
Använd inte förlängningssladd om det inte är absolut nödvändigt. Olämplig förlängningssladd kan
medföra risk för brand och/eller elolycksfall.
Använd inte laddaren om den utsatts för en kraftig stöt, har fallit eller är skadad på något sätt. Låt
en behörig servicerepresentant kontrollera och/eller reparera laddaren.
Demontera inte laddaren. Låt behörig servicerepresentant kontrollera och/eller reparera laddaren
när så behövs. Felaktig montering kan medföra risk för brand eller elolycksfall.
Dra alltid ut laddarens sladd före rengöring, för att minska risken för elolycksfall. Det räcker inte att
bara ta bort batteriet.
Laddaren är avsedd för 230 V ~ 50 Hz. Anslut inte laddaren till annan spänningsmatning.
Laddaren är inte avsedd att användas av personer (barn eller vuxna) med någon typ av
funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda
den, såvida de inte har fått anvisningar gällande användande av laddaren av någon med ansvar för
deras säkerhet.
Barn ska hållas under uppsikt så att de inte leker med laddaren.
Användning och skötsel av elverktyg
1. Tvinga inte elverktyget. Använd rätt verktyg för det planerade arbetet. Verktyget fungerar bättre och
säkrare med den belastning det är avsett för.
2. Använd inte verktyget om det inte går att slå av och på det med strömbrytaren. Elverktyg som inte
kan styras med strömbrytaren är farliga och måste repareras.
3. Dra ut sladden och/eller ta ut batteriet innan justeringar görs, tillbehör byts ut eller elverktyg ställs
undan. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas
oavsiktligt.
4. Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt aldrig barn eller personer som
inte känner till elverktyget eller har tagit del av dessa anvisningar använda det. Elverktyg är farliga
om de används av oerfarna personer.
5. Underhåll elverktygen. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar
är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen.
Om elverktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av
bristfälligt underhållna elverktyg.
6. Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa
eggar kärvar mindre ofta och är lättare att kontrollera.
7. Använd elverktyget, tillbehör, bits etc. i enlighet med dessa anvisningar, med beaktande av
rådande arbetsförhållanden och den uppgift som ska utföras. Det kan vara farligt att använda
elverktyg för andra ändamål än de är avsedda för.
Användning och skötsel av batteridrivna verktyg
1. Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i batteriet. Olycksrisken är stor om
du sätter i batteri i elverktyg vars strömbrytare är i tillslaget läge.
2. Batteriet får endast laddas med den laddare som tillverkaren angett. En laddare som är avsedd för
ett batteri kan innebära brandrisk om den används med ett annat batteri.
3. Använd elverktyg endast med angivna batterier. Om andra batterier används finns risk för skador
eller brand.
4. När batteriet inte används ska det hållas åtskilt från andra metallföremål som gem, mynt, nycklar,
spikar, skruvar och andra små metallföremål som kan kortsluta polerna. Om batteripolerna
kortsluts kan frätskador eller brand uppstå.
5. Om batteriet hanteras ovarsamt kan vätska läcka ut från batteriet. Undvik kontakt med
batterivätskan. Skölj noga med vatten om du får batterivätska på dig. Uppsök läkare om du får
batterivätska i ögonen. Vätskan som läcker ut från batteriet kan orsaka irritation eller frätskador.

SVENSKA
7
Service
Elverktyget får endast servas av kvalificerad personal som använder identiska reservdelar. Detta
säkerställer att elverktyget förblir säkert.
Symboler
Nedanstående symboler används i bruksanvisningen och/eller på verktyget.
Läs anvisningarna noga.
Uppfyller säkerhetskraven i tillämpliga EU-direktiv.
Verktyg klass II: Dubbelisolerat, ska inte jordas.
Anger risk för dödsfall, personskada eller egendomsskada om inte
anvisningarna följs.
Anger risk för elolycksfall.
Uttjänt produkt ska avfallshanteras i enlighet med gällande regler.
Om sladden blir skadad under arbetet drar du omedelbart ut
sladden. Dra ut sladden när verktyget inte används samt före byte
av tillbehör, reparation, rengöring och inställning.
Använd skyddsglasögon.

SVENSKA
8
Använd dammfiltermask.
Utsätt inte batteriet för vatten.
Utsätt inte batteriet för eld. Bränn inte batteriet.
Utsätt inte batteriet för hög temperatur (över 40 °C).
Verktyget är endast avsett för inomhusbruk.
TEKNISKA DATA
Märkspänning 12 VDC
Batteri Litiumbatteri 1,3 Ah
Chuckkapacitet Ø 10 mm
Varvtal obelastad 0–2200 v/min
Max. vridmoment 90 Nm
Batteriladdare In: 230 V ~ 50 Hz, 45 W
Ut: 12,6 VDC, 3,2 A
Laddningstid 0,5 h
Vikt 1,2 kg
Ljudtrycksnivå, L
p
A66,0 dB(A), K=3 dB(A)
Ljudeffektsnivå, LWA 77,0 dB(A), K=3 dB(A)
Vibration 0,72 m/s
2
, K = 1,5 m/s
2
Använd alltid hörselskydd!
Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan
användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.
VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna
totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att
skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn
till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver
igångsättningstiden).

SVENSKA
9

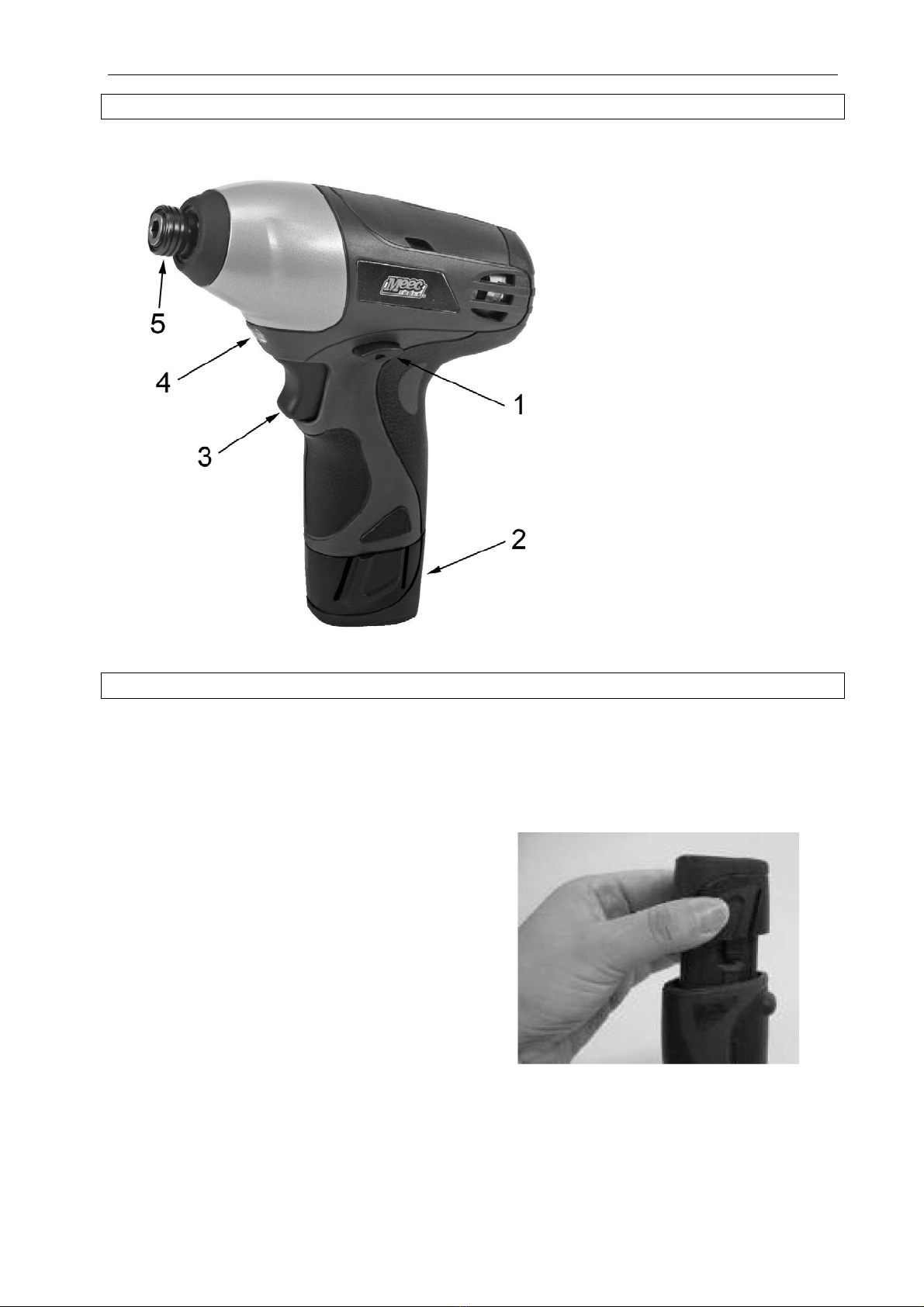

BESKRIVNING
1. Riktningsväljare
2. Batteri
3. Strömbrytare På/Av
4. Riktningsväljare
5. LED-belysning
6. Chuck
HANDHAVANDE
Användningsområde
Verktyget är avsett för skruvdragning och borrning i trä och metall. Verktyg, tillbehör och batteriladdare får
endast användas på avsett sätt och i enlighet med dessa anvisningar.
Demontering och montering av batteri
1. För att demontera batteriet, tryck in
batterispärrarna på vardera sidan om
batteriet och dra loss batteriet.
2. Montera batteriet genom att rikta in listen på
batteriet mot spåren i verktyget och trycka
batteriet på plats.
3. Kontrollera att batteriet låst på plats korrekt
innan du använder verktyget.

SVENSKA
10
Batteriladdning
Batteriet till detta elverktyg levereras med liten laddning.
Batteriet måste laddas innan elverktyget kan användas.
1. Kontrollera att nätspänningen motsvarar
märkspänningen på typskylten.
2. Sätt i laddarens nätsladd, rikta in listen på batteriet
mot spåren i laddaren och tryck batteriet på plats.
3. Sätt i batteriet i laddaren. Laddaren mäter
batteriets laddningsstatus.
4. Laddningsindikatorn blinkar grönt när batteriet
laddas. När batteriet är fulladdat lyser indikatorn på
laddaren med fast grönt sken. Den röda
indikatorlampan blinkar vid bristfällig kontakt mellan
batteri och laddare eller vid defekt batteri.
5. Batteriet och laddaren blir varma under laddning.
Detta är helt normalt.
6. Om flera batterier ska laddas ska du dra ut
laddarens nätsladd och vänta minst 15 minuter
mellan laddningarna.
7. Dra alltid ut laddarens nätsladd när laddaren inte
används.
OBS!
Dra ut laddarens nätsladd innan du sätter i eller tar ut batteriet.
Normalt tar det 0,5 timmar för batteriet att laddas helt. Avlägsna batteriet från laddaren när det är
fulladdat.

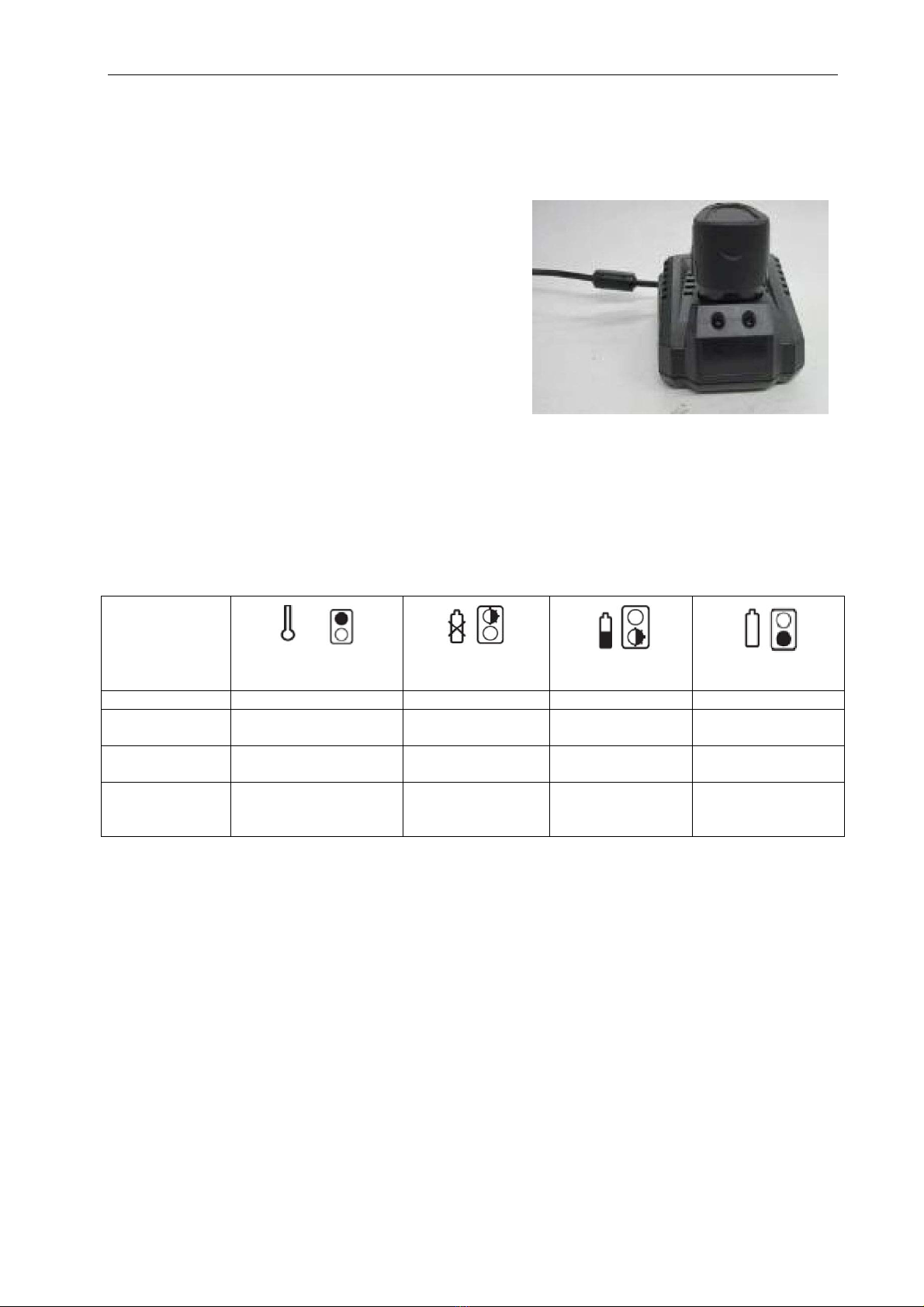

Indikeringslampor på laddaren
Indikeringslampa
Hög/låg temperatur (se
bruksanvisningen)
Defekt batteri
Batteriladdning
Fulladdat batteri
Batteri Batteri för varmt/kallt Defekt batteri Batteriladdning Fulladdat
Röd
indikeringslampa
Tänd Blinkar Släckt Släckt
Grön
indikeringslampa
Släckt Släckt Blinkar Tänd
Innebörd Laddning återupptas
när temperaturen åter
är mellan 0 och 40 °C.
Fel på batteri eller
laddare
Laddas på 30
minuter
Fulladdat batteri,
underhålls-
laddning
Montering av bits
Använd lämpligt bits för arbetsuppgiften. Använd bara hela bits fria från sprickor och andra skador.
1. Dra chuckhylsan framåt.
2. För in bitset i chucken samtidigt som du håller chuckhylsan i dess främre läge.
3. Släpp chuckhylsan. Bitset sitter nu fast i chucken.
4. Upprepa i motsatt ordning för att lossa bitset.

SVENSKA
11
Inställning av höger-/vänstergång
1. Välj högergång (medurs rotation) genom att
trycka riktningsväljaren till verktygets vänstra
sida.
2. Välj vänstergång (moturs rotation) genom att
trycka riktningsväljaren till verktygets högra
sida. Rör inte riktningsväljaren när motorn är
igång.
OBS!
Verktyget kan inte startas när riktningsväljaren är i
mittläget.
LED-belysning
Verktyget är försett med LED-belysning för bättre sikt i mörka arbetsområden. LED-belysningen tänds
automatiskt när strömbrytaren trycks in. När batteriet är urladdat börjar LED-belysningen blinka snabbt
när strömbrytaren trycks in.
Start och stopp
Starta verktyget genom att trycka in strömbrytaren. Släpp strömbrytaren när du vill stanna verktyget.
Vänta tills alla rörliga delar har stannat helt innan du lägger ifrån dig verktyget.
Skruvning
1. Montera lämpligt bits.
2. Använd lämpligt varvtal för uppgiften. Börja med att trycka in strömbrytaren lite och tryck in den
längre om högre varvtal behövs.
3. Tryck försiktigt in strömbrytaren, så att du hela tiden har full kontroll.
Om du ska skruva nära arbetsstyckets kant bör du förborra ett hål för att förhindrar att träet spricker.
Använd ett försänkningsborr för att få ner skruvhuvudet ordentligt, så att det inte sticker upp från ytan.
UNDERHÅLL
Dra alltid ut sladden före justering och underhåll. Om sladden är skadad ska den bytas ut av
behörig servicerepresentant eller annan kvalificerad person, för att undvika fara.
Dra omedelbart ut sladden om den skadas.
Utsätt inte verktyget för regn eller fukt.
Rengöring
Använd inte lösningsmedel på plastdelar, det kan skada plasten. Avlägsna smuts, damm etc. med en ren
trasa.
Smörjning
Alla lager i verktyget är permanentsmorda. Vid normal användning behövs ingen ytterligare smörjning.

SVENSKA
12
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon:
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
13
NORSK
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før du tar produktet i bruk!
ADVARSEL! Les alle advarsler, sikkerhetsanvisninger og andre anvisninger. Manglende overholdelse av
alle anvisninger og sikkerhetsanvisninger kan medføre el-ulykker, brann og/eller alvorlig personskade.
Begrepet el-verktøy i advarslene nedenfor gjelder for ditt strømtilkoblede (ledningsutstyrte) eller
batteridrevne (ledningsløse) el-verktøy.
Arbeidsområde
Arbeidsområdet skal holdes rent og godt opplyst. Uoversiktlige og mørke rom øker faren for
skader.
Ikke bruk el-verktøy i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller
støv. El-verktøy skaper gnister som kan antenne støv eller damp.
Hold barn og andre personer på trygg avstand når el-verktøy er i bruk. Hvis du blir distrahert, kan
du miste kontrollen over verktøyet.
El-sikkerhet
El-verktøyets støpsel må passe til stikkontakten. Ikke foreta endringer av noe slag på støpselet.
Ikke bruk adapter sammen med jordet el-verktøy. Ikke-modifiserte støpsler og egnede stikkontakter
reduserer risikoen for el-ulykker.
Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Risikoen
for el-ulykker øker hvis kroppen din jordes.
Ikke utsett el-verktøy for regn eller fukt. Hvis det kommer vann inn i et el-verktøy, øker faren for el-
ulykker.
Vær forsiktig med ledningen. Ikke bruk ledningen til å bære eller dra el-verktøyet, og unngå å
trekke i ledningen for å dra ut støpselet. Beskytt ledningen mot varme, olje, skarpe kanter og
bevegelige deler. Skadde eller ødelagte ledninger øker faren for el-ulykker.
Hvis verktøyet brukes utendørs, skal du bare bruke skjøteledninger som er godkjent for utendørs
bruk. Ledning beregnet for utendørs bruk reduserer faren for el-ulykker.
Hvis el-verktøyet må brukes i et fuktig miljø, skal du bruke jordfeilbeskyttet strømtilkobling.
Jordfeilbryter reduserer faren for el-ulykker.
Personlig sikkerhet
Vær oppmerksom. Vær alltid forsiktig, og bruk sunn fornuft når du arbeider med el-verktøy. Ikke
bruk el-verktøy hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol. Ett øyeblikks
manglende oppmerksomhet når du bruker el-verktøy, kan føre til alvorlig personskade.
Bruk personlig verneutstyr. Bruk alltid vernebriller. Sikkerhetsutstyr som støvfiltermaske, sklisikre
vernesko, hjelm og hørselvern, avhengig av el-verktøyets type og bruksområde, reduserer faren for
personskade.
Unngå utilsiktet start. Kontroller at strømbryteren står i avslått posisjon, før du setter i støpselet
og/eller batteriet eller løfter/bærer verktøyet. Ulykkesfaren er stor hvis du bærer el-verktøyet med
fingeren på strømbryteren eller kobler verktøyet til strøm når strømbryteren er slått på.
Fjern skrunøkler og lignende før du starter el-verktøyet. Slike nøkler, eller annet utstyr/verktøy som
sitter igjen på en roterende del på et el-verktøy, kan forårsake personskade.
Ikke strekk deg for langt. Ha alltid godt fotfeste og god balanse. På den måten har du bedre kontroll
over el-verktøyet hvis en uventet situasjon skulle oppstå.
Bruk passende klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna
bevegelige deler. Løstsittende klær og smykker og langt hår kan sette seg fast i bevegelige deler.
Hvis det finnes utstyr for støvavsug og støvoppsamling, skal dette tilkobles og benyttes på korrekt
måte. Slikt utstyr kan redusere faren for problemer forårsaket av støv.
Spesielle sikkerhetsanvisninger
Bruk hørselsvern Støyeksponering kan føre til hørselsskade.
Hold verktøyet i den isolerte gripeflaten når du arbeider på steder hvor bits eller fester kan komme i
kontakt med skjulte ledninger. Ved kontakt med en strømførende leder blir verktøyets metalldeler
strømførende, og brukeren får støt.
Spenn om mulig fast arbeidsemnet med tvinge, klemmer eller skrustikke.
Slå av verktøyet og vent til alle bevegelige deler har stanset helt før du legger fra deg verktøyet.

NORSK
14
Ikke belast verktøyet så hardt at motorturtallet synker. Hardere trykk gjør ikke at arbeidet går
bedre, men sliter derimot mer på verktøyet.
Arbeidsområdet skal holdes rent og godt opplyst.
Bruk kun tilbehør som er i god stand.
Pass på at boret kan trenge gjennom arbeidsstykket uten å skade underlaget.
Ikke ta på bitsen under eller rett etter bruk – fare for brannskade.
Ikke før hendene inn under arbeidsstykket.
Bruk aldri hendene til å fjerne spon, fliser og smuss nær bitsen.
Hold alltid arbeidsplassen fri for kluter, løse klesplagg, hyssinger og lignende.
Støtt arbeidsemnet på egnet måte.
Hvis du blir forstyrret, må du avslutte arbeidet og slå av verktøyet før du tar oppmerksomheten bort
fra verktøyet.
Kontroller regelmessig at alle skrueforbindelser på verktøyet er riktig strammet.
Bruk egnet verneutstyr som vernebriller, hørselvern og vernehansker. Bruk støvfiltermaske hvis
arbeidet genererer mye støv.
Selv om verktøyet brukes i henhold til anvisningene, er det umulig å utelukke alle risikofaktorer.
Nedenstående risikoer kan forekomme som følge av verktøyets konstruksjon og utforming.
Lungeskader (hvis ikke effektiv støvfiltermaske brukes).
Hørselskader (hvis ikke effektivt hørselvern brukes).
Spesielle sikkerhetsanvisninger for batteri
For at batteriet skal holde så lenge som mulig, skal det alltid lades mellom 18 og 24 °C. Ikke lad
batteriet ved lavere temperaturer enn 0 °C eller høyere enn 40 °C, det kan skade batteriet.
Ikke brenn batteriet, selv om det er skadet eller ikke kan lades lenger. Batteriet kan eksplodere hvis
det brennes.
En liten mengde væske kan lekke ut av batteriet ved ekstrem bruk eller ekstreme temperaturer.
Dette trenger ikke nødvendigvis bety at batteriet er defekt. Følg anvisningene nedenfor hvis du får
batterivæske på huden.
Vask straks med såpe og vann.
Nøytraliser med mild syre, som sitronsaft eller eddik.
Hvis du får batterivæske i øynene, skyll øynene med rent vann i minst ti minutter og oppsøk
deretter lege umiddelbart. Informer pleierne om at væsken er en natriumhydroksidløsning, 25–
35 %.
Du må ikke under noen omstendigheter prøve å åpne batteriet. Bruk aldri et batteri med åpent eller
sprukket deksel, og ikke prøv å lade det heller.
Ikke oppbevar eller transporter reservebatterier i lomme, verktøykasse eller lignende der det kan
komme i kontakt med metallgjenstander. Batteriet kan kortsluttes, noe som kan skade batteriet
eller forårsake etseskade eller brann. Sett en kraftig tape over batteriets poler for transport eller
avfallshåndtering for å forhindre kortslutning og utladning. Batterier utlades hvis de ikke brukes
over lengre tid.
Ikke oppbevar eller bruk verktøyet eller batteriet der temperaturen kan overstige 40 Ԩ.
La batteriet kjøle seg ned etter lading.
Batteriet skal kun lades med laderen som følger med.
Spesielle sikkerhetsanvisninger for batterilader
Før du bruker laderen, må du lese alle anvisninger og advarsler på lader og batteri samt anvisningene for
bruk av batteri.
Laderen er beregnet på innendørs bruk – lad bare batteriene innendørs.
FARE! Ikke sett batteriet i laderen hvis det er sprukket eller skadet. Fare for el-ulykker!
ADVARSEL! Ikke la væske komme i kontakt med laderen. Fare for el-ulykker!
Laderen skal bare brukes til lading av oppladbare batterier av den typen som følger med laderen.
Annen bruk kan medføre fare for brann eller elektrisk støt.
Medfølgende lader og batteri er beregnet på å fungere sammen. Ikke prøv å lade batteriet med en
annen lader enn den som følger med.
Ikke plasser gjenstander oppå laderen, det kan føre til at den overopphetes. Ikke plasser laderen
nær varmekilder.
Trekk i laderens nettadapter når du skal trekke ut støpselet. Ikke trekk i ledningen.

NORSK
15
Plasser ledningen slik at ingen risikerer å tråkke på den eller snuble i den, og slik at den ikke
utsettes for skade eller belastning.
Ikke bruk skjøteledning hvis det ikke er absolutt nødvendig. Uegnet skjøteledning kan medføre fare
for brann og/eller el-ulykker.
Ikke bruk laderen hvis den har blitt utsatt for et kraftig støt, har falt i bakken eller er skadet på noen
måte. La en autorisert servicerepresentant kontrollere og/eller reparere laderen.
Laderen skal ikke demonteres. La en autorisert servicerepresentant kontrollere og/eller reparere
laderen hvis det trengs. Feil montering kan medføre fare for brann eller elektrisk støt.
Trekk alltid ut laderens ledning før rengjøring for å redusere faren for el-ulykker. Det er ikke nok å
bare ta ut batteriet.
Laderen er beregnet for 230 V ~ 50 Hz. Ikke koble laderen til annen spenning.
Laderen er ikke beregnet for å brukes av personer (barn eller voksne) med funksjonshemminger,
eller av personer uten tilstrekkelig erfaring med eller kunnskap i å bruke den, med mindre de har
fått anvisninger om bruk av laderen av noen som er ansvarlig for deres sikkerhet.
Barn skal holdes under oppsyn, slik at de ikke leker med laderen.
Bruk og vedlikehold av el-verktøyet
1. Ikke overbelast el-verktøyet. Bruk riktig verktøy til det planlagte arbeidet. Verktøyet fungerer bedre
og sikrere med den belastningen det er beregnet for.
2. Ikke bruk verktøyet dersom det ikke kan slås av og på med strømbryteren. El-verktøy som ikke kan
styres med strømbryteren, er farlige og må repareres.
3. Trekk ut ledningen og/eller ta ut batteriet før du gjør justeringer, bytter tilbehør eller rydder vekk el-
verktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for at el-verktøyet startes utilsiktet.
4. El-verktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la barn eller personer
som er ukjent med el-verktøyet, eller som ikke har lest disse anvisningene, bruke det. El-verktøyet
er farlig hvis det brukes av uerfarne personer.
5. Vedlikehold el-verktøyet. Kontroller at bevegelige deler er riktig justert og beveger seg fritt, at ingen
deler er feil montert eller ødelagt, samt at det ikke foreligger andre forhold som kan påvirke
funksjonen. Hvis el-verktøyet er skadet, må det repareres før det tas i bruk igjen. Mange ulykker
forårsakes av dårlig vedlikeholdt el-verktøy.
6. Hold skjæreverktøy skarpe og rene. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger,
låser seg sjeldnere og er lettere å kontrollere.
7. Bruk el-verktøy, tilbehør, bits osv. i henhold til anvisningene, og ta hensyn til gjeldende
arbeidsforhold og det arbeidet som skal utføres. Det kan være farlig å bruke el-verktøy til andre
formål enn det det er beregnet for.
Bruk og vedlikehold av batteridrevet verktøy
1. Kontroller at strømbryteren er slått av før du setter inn batteriet. Ulykkesfaren er stor hvis du setter
batteri i et el-verktøy når strømbryteren er slått på.
2. Batteriet skal bare lades med den laderen som produsenten angir. En lader som passer til én type
batterier, kan medføre brannfare hvis den brukes til en annen type batteri.
3. El-verktøy må bare brukes med angitt type batterier. Hvis andre batterier brukes, er det fare for
skader eller brann.
4. Når batteriet ikke er i bruk, skal det oppbevares atskilt fra andre metallgjenstander som binders,
mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan kortslutte polene. Hvis
batteripolene kortsluttes, kan det oppstå etseskader eller brann.
5. Hvis batteriet behandles uforsiktig, kan det lekke væske ut av det. Unngå kontakt med
batterivæsken. Skyll grundig med vann hvis du får batterivæske på deg. Oppsøk lege hvis du får
batterivæske i øynene. Væsken som lekker ut fra batteriet, kan forårsake irritasjon eller etseskader.

NORSK
16
Service
Service på el-verktøy må bare utføres av kvalifisert personell som bruker originale reservedeler.
Det sikrer at el-verktøyet alltid er i forsvarlig stand.
Symboler
Symbolene nedenfor benyttes i bruksanvisningen og/eller på verktøyet.
Les anvisningene nøye.
Oppfyller sikkerhetskravene i aktuelle EU-direktiver.
Verktøy klasse II: Dobbeltisolert, skal ikke jordes.
Angir fare for dødsfall, personskade eller skade på eiendom hvis
anvisningene ikke følges.
Angir fare for el-ulykker.
Utrangert produkt skal avhendes i henhold til gjeldende regler.
Hvis ledningen blir skadet under arbeidet, må du straks trekke ut
støpselet. Trekk ut støpselet når verktøyet ikke er i bruk samt før
skifte av tilbehør, reparasjon, rengjøring og innstilling.
Bruk vernebriller.

NORSK
17
Bruk støvfiltermaske.
Ikke utsett batteriet for vann.
Ikke utsett batteriet for ild. Ikke brenn batteriet.
Ikke utsett batteriet for høy temperatur (over 40 °C).
Verktøyet er kun beregnet på innendørsbruk.
TEKNISKE DATA
Merkespenning 12 V DC
Batteri Litiumbatteri 1,3 Ah
Chuckkapasitet Ø 10 mm
Tomgangsturtall 0–2200 o/min
Maks. dreiemoment 90 Nm
Batterilader Inn: 230 V ~ 50 Hz, 45 W
Ut: 12,6 V DC, 3,2 A
Ladetid 0,5 t
Vekt 1,2 kg
Lydtrykksnivå, L
p
A66,0 dB(A), K=3 dB(A)
Lydeffektsnivå, LWA 77,0 dB(A), K=3 dB(A)
Vibrasjon 0,72 m/s
2
, K = 1,5 m/s
2
Bruk alltid hørselvern!
Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å
sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.
ADVARSEL! Det faktiske vibrasjonsnivået ved bruk av el-verktøy kan avvike fra den angitte totalverdien,
avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å
beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar
hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på
tomgang, utover igangsettingstiden).

NORSK
18
BESKRIVELSE
1. Retningsvelger
2. Batteri
3. Strømbryter På/Av
4. Retningsvelger
5. LED-belysning
6. Chuck
BRUK
Bruksområde
Verktøyet er beregnet for skrutrekking og boring i tre og metall. Verktøy, tilbehør og batterilader skal bare
brukes til det det er beregnet for og i henhold til disse anvisningene.
Demontering og montering av batteri
1. For å demontere batteriet trykker du inn
batterisperrene på hver side av det og
trekker det ut.
2. Monter batteriet ved å rette inn listen på
batteriet mot sporene i verktøyet og trykke
batteriet på plass.
3. Kontroller at batteriet er låst korrekt på plass
før du bruker verktøyet.

NORSK
19
Batterilading
Batteriet til dette el-verktøyet leveres med liten lading.
Batteriet må lades før el-verktøyet kan brukes.
1. Kontroller at nettspenningen tilsvarer
merkespenningen på typeskiltet.
2. Koble til laderens støpsel, rett inn listen på batteriet
mot sporene i laderen og trykk batteriet på plass.
3. Sett batteriet i laderen. Laderen måler batteriets
ladestatus.
4. Ladeindikatoren blinker grønt når batteriet lades.
Når batteriet er fulladet, lyser indikatoren på
laderen med et konstant grønt lys. Den røde
indikatorlampen blinker ved mangelfull kontakt
mellom batteri og lader eller ved defekt batteri.
5. Batteriet og laderen blir varme under lading. Dette
er helt normalt.
6. Hvis flere batterier skal lades, skal du koble fra
laderens støpsel og vente i minst 15 minutter
mellom ladeøktene.
7. Trekk alltid ut laderens støpsel når laderen ikke er i
bruk.
OBS!
Trekk ut laderens strømledning før du setter i eller tar ut batteriet.
Normalt tar det 0,5 timer før batteriet er helt ladet. Fjern batteriet fra laderen når det er fulladet.
Indikatorlamper på laderen
Indikatorlampe
Høy/lav temperatur
(se bruksanvisningen)
Defekt batteri
Batterilading
Fulladet batteri
Batteri Batteri for varmt/kaldt Defekt batteri Batterilading Fulladet
Rød
indikatorlampe
Tent Blinker Slukket Slukket
Grønn
indikatorlampe
Slukket Slukket Blinker Tent
Innhold Lading gjenopptas når
temperaturen igjen er
mellom 0 og 40 °C.
Feil på batteri eller
lader
Lades på 30
minutter
Fulladet batteri,
vedlikeholdslading
Montering av bits
Bruk egnet bits til arbeidsoppgaven. Bruk kun hele bits uten sprekker og andre skader.
1. Trekk chuckhylsen forover.
2. Før inn bitsen samtidig som du holder chuckhylsen i den fremre posisjonen.
3. Slipp chuckhylsen. Bitsen sitter nå fast i chucken.
4. Gjenta i motsatt rekkefølge for å løsne bitsen.

NORSK
20
Innstilling av høyre-/venstregang
1. Velg høyregang (rotasjon med klokken) ved
å trykke retningsvelgeren til verktøyets
venstre side.
2. Velg venstregang (rotasjon mot klokken) ved
å trykke retningsvelgeren til verktøyets høyre
side. Ikke rør retningsvelgeren når motoren
er i gang.
OBS!
Verktøyet kan ikke startes når retningsvelgeren er i
den midterste posisjonen.
LED-belysning
Verktøyet er utstyrt med LED-belysning for bedre sikt på mørke arbeidsområder. LED-belysningen tennes
automatisk når strømbryteren trykkes inn. Når batteriet er utladet, begynner LED-belysningen å blinke
raskt når strømbryteren trykkes inn.
Start og stopp
Start verktøyet ved å trykke inn strømbryteren. Slipp strømbryteren når du vil stoppe verktøyet. Vent til
alle bevegelige deler har stanset helt før du legger fra deg verktøyet.
Skruing
1. Monter egnet bits.
2. Bruk egnet turtall til oppgaven. Begynn med å trykke inn strømbryteren litt, og trykk den lenger inn
hvis det er nødvendig med høyere turtall.
3. Trykk forsiktig inn strømbryteren, slik at du hele tiden har full kontroll.
Hvis du skal skru nær kanten av arbeidsemnet, bør du forhåndsbore et hull for å forhindre at treet
sprekker.
Bruk et forsenkingsbor til å få skruehodet ordentlig ned, så det ikke stikker opp fra overflaten.
VEDLIKEHOLD
Trekk alltid ut støpselet før justering og vedlikehold. Hvis ledningen er skadet, må den byttes ut av
en godkjent servicerepresentant eller en annen godkjent fagperson for å unngå fare.
Trekk umiddelbart ut ledningen hvis den blir skadet.
Ikke utsett verktøyet for regn eller fukt.
Rengjøring
Ikke bruk løsemidler på plastdeler, det kan skade plasten. Fjern smuss, støv osv. med en ren klut.
Smøring
Alle lagrene i verktøyet er permanent smurte. Ved normal bruk trengs ingen ytterligere smøring.
