Meec tools 268-920 User manual

Bruksanvisning för träsvarv
Bruksanvisning for tredreiebenk
Instrukcja obsługi tokarki do drewna
Operating instructions for Wood Lathe
268-920
SV Bruksanvisning i original
NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Operating instructions in original
08.03.2012 © Jula AB

SVENSKA
2
SVENSKA
Vi tackar för ert köp av en träsvarv ur vår växande familj av eldrivna bänkmaskiner. Varje maskin har
tillverkats enligt mycket höga kvalitetskrav och vi är övertygade om att ni kommer ha stor användning för
maskinen. Den är avsedd för både dubbsvarvning och plansvarvning och lämpar sig särskilt för slipning
och putsning.
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Se till att alla skyddsanordningar är på plats och att de fungerar som de ska.
Använd alltid skyddsglasögon. Använd dessutom ansiktsmask eller munskydd vid dammiga
tillämpningar. Observera att vanliga glasögon ej har samma skyddsverkan som riktiga
skyddsglasögon.
Håll rent på arbetsplatsen. En rörig arbetsplats inbjuder till olyckor.
Överbelasta inte maskinen. Maskiner gör ett bättre och säkrare arbete med en hastighet och
belastning som de är avsedda för.
Undvik oavsiktlig start. Kontrollera att maskinens strömbrytare är frånslagen innan maskinen
ansluts till elnätet.
Koppla loss maskinen från elnätet före byte av tillbehör som t ex klingor, borr, skärstål etc.
Kroppsställning. Inta alltid en stabil och välbalanserad kroppsställning. Bär gummisulade
arbetsskor. Håll golvet rent från olja, träspill etc.
Bär lämplig klädsel. Bär aldrig löst sittande kläder eller smycken etc som kan fastna i rörliga
maskindelar. Bär vid behov hårnät.
Gör arbetsplatsen barnsäker. Lås alltid om arbetsplatsen och förvara nyckeln på säker plats.
Avlägsna skruvnycklar. Kontrollera alltid innan maskinen startas att skruvnycklar etc. inte sitter kvar
i maskinen.
Undvik farlig arbetsmiljö. Använd aldrig elektriska maskiner i fuktiga eller våta lokaler. Se till att
arbetsplatsen är väl upplyst. Använd aldrig elverktyg i explosiv miljö (nära målarfärg, eldfängda
vätskor etc.).
Håll barnen borta. Se till att barn och andra obehöriga befinner sig på säkert avstånd från
arbetsplatsen.
Använd rätt verktyg. Använd aldrig ett verktyg eller ett tillbehör för tillämpningar som det ej är avsett
för.
Underhåll maskinen. Maskinen fungerar bäst och säkrast om den är väl rengjord och slipad etc.
Följ instruktionerna beträffande smörjning och byte av tillbehör.
Spänn fast arbetsstycket. Spänn alltid fast arbetsstycket med tvingar eller skruvstycke när så är
möjligt. Detta är säkrare än att hålla arbetsstycket med handen samtidigt som det hindrar runda
eller oregelbundet formade arbetsstycken från att vridas.
Inspektera maskinen före uppstart. Kontrollera alltid före start att alla skyddsanordningar fungerar
som de ska. Kontrollera att alla rörliga delar är korrekt inställda och fungerar som de ska. Ge akt på
trasiga eller kärvande delar eller delar som är på väg lossna samt kontrollera maskinen i sin helhet
vad gäller övriga förhållanden som kan inverka menligt på maskinens funktion och säkerhet. En
skadad skyddsanordning eller annan komponent som är skadad skall omedelbart repareras eller
bytas ut.
Använd rekommenderade tillbehör. Använd endast tillbehör som rekommenderas av maskinens
tillverkare. Användning av andra tillbehör kan lätt orsaka olyckstillbud.
Använd aldrig en maskin som fotstöd. Allvarliga skador kan bli följden om en maskin tippar över
eller om ni själv faller av.
Lämna aldrig en maskin obevakad när den är i drift.
Koppla alltid loss nätkabeln från nätuttaget före justeringar, byte av tillbehör eller andra åtgärder på
maskinen.

SVENSKA
3
BESKRIVNING

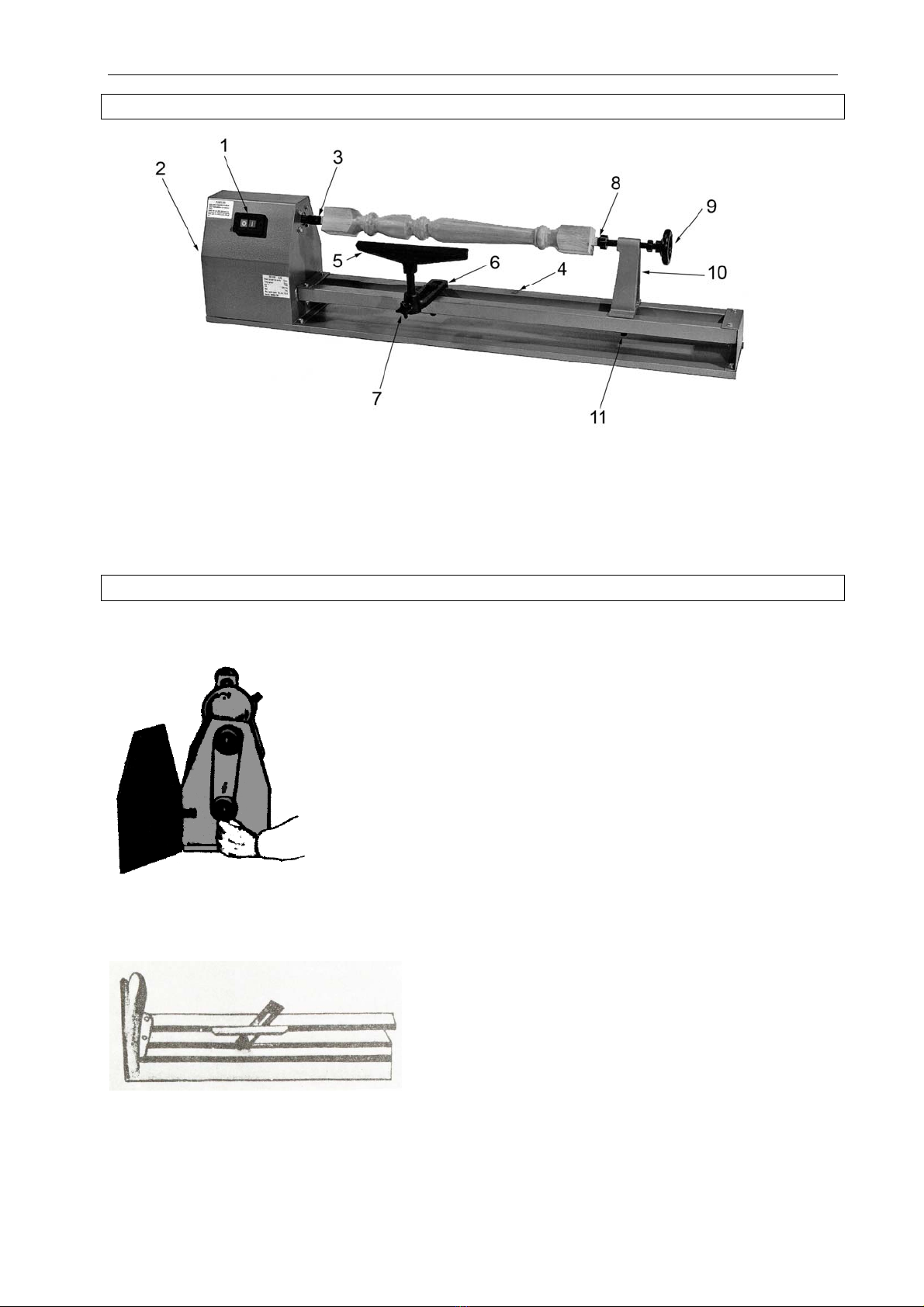

1. Strömbrytare
2. Enhet med remmar och drivskivor
3. Drivdubb
4. Gejdslider
5. Anhåll
6. Fäste för anhåll
7. Låsskruv för anhåll
8. Dubbdocksspindel (med kullagrad motdubb)
9. Låsmutter för dubbdocksspindel
10. Dubbdocka
11. Låsmutter för dubbdocka
HANDHAVANDE
Ändring av hastighet
1. Koppla loss maskinen från elnätet.
2. Lossa motorns fästbultar under kåpan.
3. Lyft upp drivskivan för att lossa remmen.
4. Placera remmen i lämplig position över
remskivorna för önskad hastighet.
5. Tryck ned drivskivan.
6. Dra fast motorns fästbultar.
Förflyttning av dubbdocka och anhåll
Dubbdockan och anhållet hålls fast mot bädden
med låsmuttrar som sitter under gejdsliderna. För
att flytta någon enhet till en ny position; lossa
låsmuttern med en skruvnyckel, för enheten längs
bädden till önskad position och dra fast låsmuttern.
Anhållet hålls på plats med låsratten.

SVENSKA
4
Växling mellan drivdubb och planskiva
Skruvnyckelns käftar passar över drivspindelns
nyckeltag. Skruva loss planskivan eller drivdubben
mot er.
Dubbsvarvning
Vid dubbsvarvning placeras ett långt arbetsstycke med dess ändar mellan svarvens drivdubb respektive
motdubb.
Markering av centrumpunkter

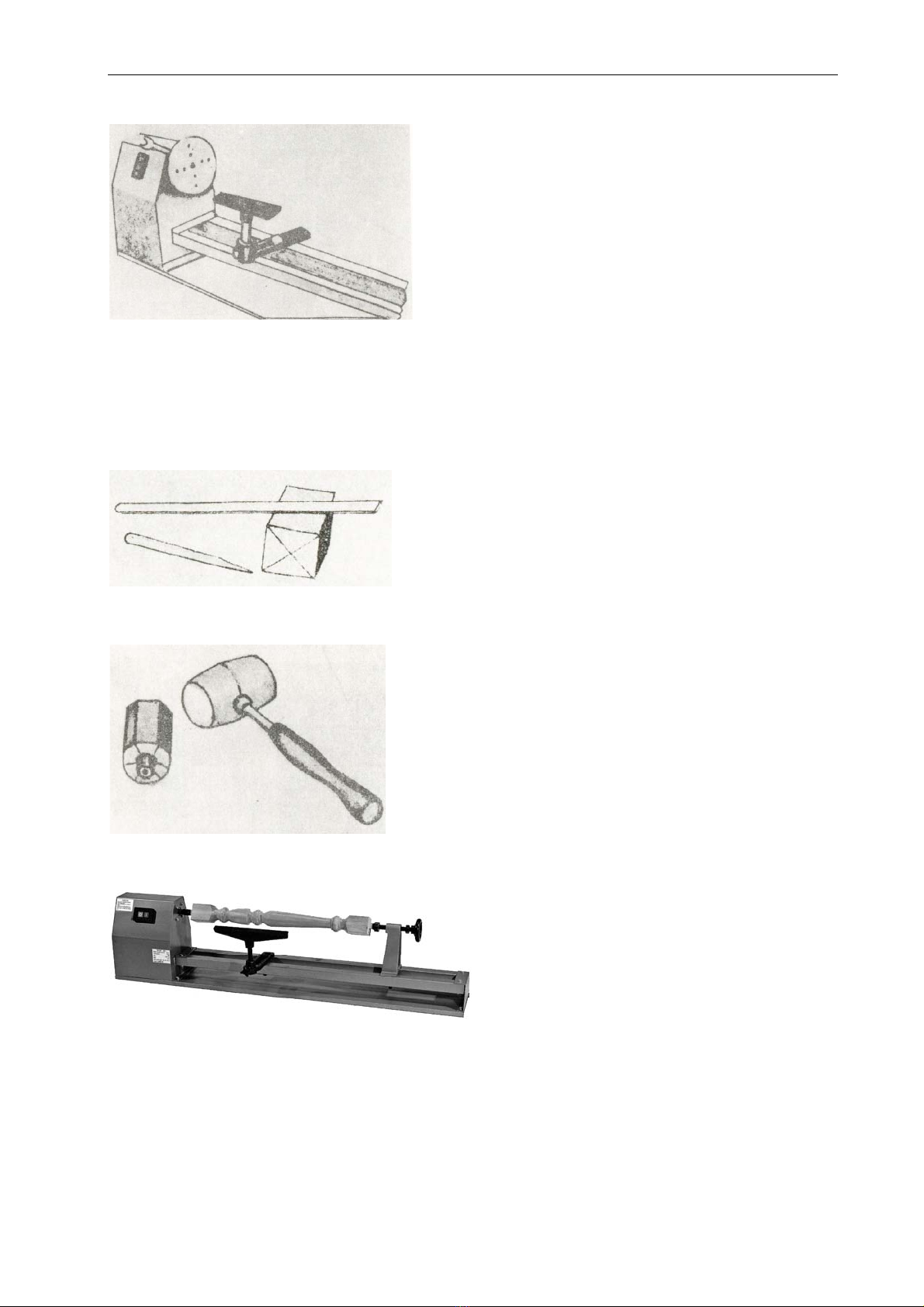

Dra två diagonala linjer, från hörn till hörn, på
arbetsstyckets ändsidor. Skärningspunkten mellan
dessa två linjer utgör centrumpunkten. Markera
punkten med en syl eller ett borr.
Montering av arbetsstycket för dubbsvarvning
Skruva loss drivdubben från drivspindeln. Placera
drivdubbens spets i centrumpunkten på
arbetsstycket och knacka in dubben med en trä-
eller gummiklubba.
Placering av anhåll
Svarvstålets position och operatörens komfort är
viktigare än anhållets höjdinställning. Börja
svarvningen med anhållet inställt i dubbhöjd och
höj eller sänk sedan anhållet efter behov.

SVENSKA
5
Tillverkning av bakstycke till planskivan
Plocka fram en 1-tums träbit som är större än
planskivans diameter. Skruva fast bakstycket på
planskivan med träskruvar genom hålen i
planskivan. Montera planskivan och bakstycket i
drivspindeln och svarva försiktigt bakstycket tills
det är helt runt och något större än planskivan.
Dubbsvarvning
Använd först en hålmejsel eller liknande för att
grovsvarva arbetsstycket till önskad form. Håll
svarvstålet mot anhållet med ett fast och stadigt
grepp. Använd handen som håller svarvstålets
handtag för att höja eller sänka
bearbetningspunkten på arbetsstycket, med
anhållet som stödpunkt. När grovsvarvningen är
klar används finare svarvstål för slutlig formgivning
och svarvning av dekorativa spår etc.
Plansvarvning
Montera planskivan och arbetsstycket i
drivspindeln. Börja med att svarva arbetsstycket
utvändigt. När så är möjligt bör dubbdockan
användas för att stödja arbetsstycket. Flytta undan
dubbdockan när arbetsstycket skall svarvas
invändigt. Var försiktigt så att inte svarvstålet
fastnar i arbetsstycket, särskilt när det invändigt är
långt och smalt.
Extra tillbehör
Som extra tillbehör till er träsvarv kan ni införskaffa exempelvis smärgelcylinder för frihandsputsning,
planslipskiva eller chuck. De skall monteras fast i drivspindeln.
Vård av svarvstål
Slipa svarvstålen efter användning mot en brynsten. Var noga med att bibehålla svarvstålens
ursprungliga eggvinkel.
Reservdelar
Beträffande reservdelar till er träsvarv, kontakta er återförsäljare.

SVENSKA
6
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon: 0200-
88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
7
NORSK
Takk for at du kjøpte tredreiebenken, som er en del av vår stadig voksende familie av elektriske
benkmaskiner. Hver maskin er produsert i henhold til meget høye kvalitetskrav, og vi er overbevist om at
du vil få svært god nytte av maskinen. Tredreiebenken er beregnet på både spindeldreiing og plandreiing
og egner seg spesielt godt til sliping og pussing.
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.
Bruk alltid vernebriller. Bruk i tillegg ansiktsmaske eller åndedrettsbeskyttelse ved jobber som
skaper mye støv. Vær oppmerksom på at vanlige briller ikke har samme beskyttelsesfunksjon som
ordentlige vernebriller.
Hold arbeidsplassen ren. En rotete arbeidsplass øker faren for ulykker.
Maskinen må ikke overbelastes. Maskinen gjør en bedre og sikrere jobb med den hastigheten og
belastningen som den er beregnet på.
Unngå utilsiktet start. Kontroller at maskinens av/på-bryter er i avslått posisjon før maskinen kobles
til strømnettet.
Koble maskinen fra strømnettet før bytte av tilbehør, for eksempel klinger, bor, skjærestål osv.
Arbeidsstiling. Pass på at du alltid står støtt og i balanse. Bruk arbeidssko med gummisåler. Hold
gulvet rent for olje, trespon osv.
Brukt passende klær. Ikke bruk løstsittende klær eller smykker som kan sette seg fast i bevegelige
maskindeler. Bruk hårnett om nødvendig.
Gjør arbeidsplassen barnesikker. Lås alltid arbeidsplassen og oppbevar nøkkelen på et sikkert
sted.
Fjern skiftenøkler. Kontroller alltid før du starter maskinen at ikke skiftenøkler etc. sitter igjen i
maskinen.
Unngå farlig arbeidsmiljø. Ikke bruk elektriske maskiner i fuktige eller våte lokaler. Sørg for god
belysning på arbeidsplassen. Bruk aldri elektriske maskiner i eksplosive omgivelser (i nærheten av
maling, brannfarlige væsker osv.).
Hold barn unna arbeidsplassen. Hold barn og andre uvedkommende på sikker avstand fra
arbeidsplassen.
Bruk riktig verktøy. Bruk aldri et verktøy eller tilbehør til annet enn det det er beregnet på.
Vedlikehold maskinen. Maskinen fungerer best og sikrest om den er ordentlig rengjort, slipt osv.
Følg anvisningene for smøring og bytte av tilbehør.
Fest arbeidsemnet. Fest alltid arbeidsemnet med tvinger eller i en skrustikke når det er mulig. Dette
er sikrere enn å holde arbeidsemnet fast med hånden og forhindrer samtidig at runde eller ujevne
arbeidsemner vrir seg.
Kontroller maskinen før du tar den i bruk. Kontroller alltid før start at alle beskyttelsesanordninger
fungerer som de skal. Kontroller at alle bevegelige deler er korrekt innstilt og fungerer som de skal.
Vær oppmerksom på ødelagte eller fastkjørte deler eller deler som er på vei til å løsne samt
kontroller hele maskinen for andre forhold som kan ha negative innvirkning på maskinens funksjon
og sikkerhet. En skadet beskyttelsesanordning eller annen skadet del skal umiddelbart repareres
eller byttes ut.
Bruk anbefalt tilbehør. Bruk kun tilbehør som anbefales av produsenten. Bruk av annet tilbehør kan
lett forårsake ulykker.
Bruk aldri maskinen som fotstøtte. Hvis maskinen velter eller du faller av den, kan det føre til
alvorlige skader.
La aldri en maskin stå uten tilsyn når den er i drift.
Koble alltid nettledningen fra nettuttaket før justeringer, bytte av tilbehør eller andre inngrep på
maskinen.

NORSK
8
BESKRIVELSE
1. Av/på-bryter
2. Enhet med reimer og drivskiver
3. Drivspindel
4. Styreskinne
5. Anlegg
6. Feste for anlegg
7. Låseskrue for anlegg
8. Bakdokksspindel (med motspindel med
kulelager)
9. Låsemutter for bakdokksspindel
10. Bakdokk
11. Låsemutter for bakdokk
BRUK
Endring av hastighet
1. Koble maskinen fra strømnettet.
2. Løsne motorens festebolter under dekselet.
3. Løft opp drivskiven for å løsne reimen.
4. Plasser reimen i passende posisjon over
reimskivene for ønsket hastighet.
5. Trykk ned drivskiven.
6. Stram motorens festebolter.
Flytting av bakdokk og anlegg
Bakdokken og anlegget holdes fast i underlaget
med låsemutre som sitter under styreskinnene. For
å flytte en enhet til en ny posisjon løsner du
låsemutterne med en skiftenøkkel, fører enheten
langs underlaget til ønsket posisjon og strammer
låsemutrene. Anlegget holdes på plass med
låserattet.

NORSK
9
Veksling mellom hoveddubb og planskive
Skiftenøkkelens kjeft passer til drivspindelens
nøkkelgrep. Skru løs planskiven eller
hoveddubben mot deg.
Spindeldreiing
Ved spindeldreiing plasseres et langt arbeidsemne med endene mellom dreiebenkens drivdubb og
motdubb.
Markering av sentrumspunkter

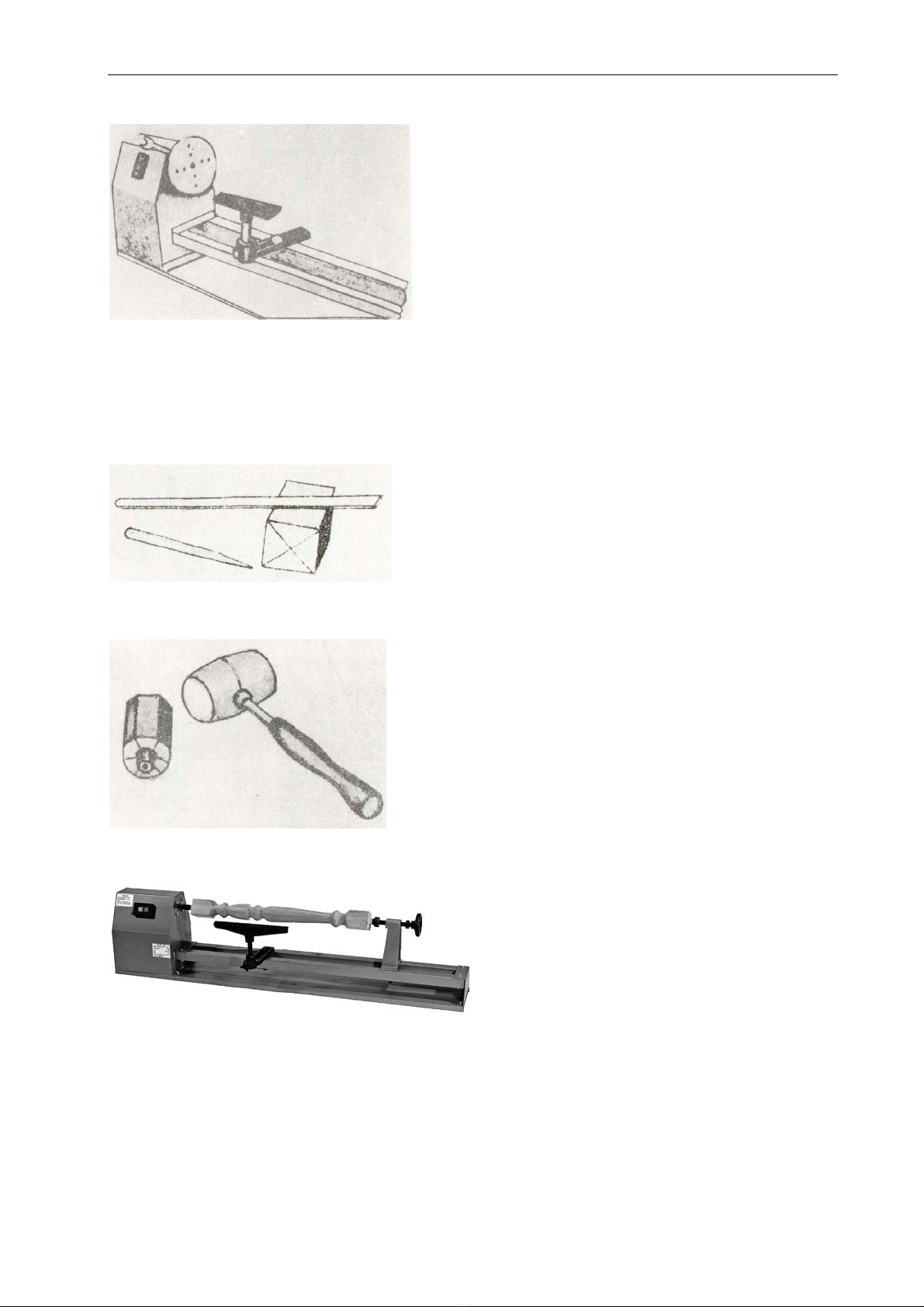

Trekk to diagonale linjer fra hjørne til hjørne på
arbeidsemnets ender. Skjæringspunktet for disse
to linjene utgjør sentrumspunktet. Marker punktet
med en syl eller et bor.
Montering av arbeidsemnet for spindeldreiing
Skru løs drivdubben fra drivspindelen. Plasser
drivdubbens spiss i sentrumspunktet på
arbeidsemnet og bank i dubben med en tre- eller
gummiklubbe.
Plassering av anlegg
Dreiestålets posisjon og brukerens komfort er
viktigere enn anleggets høydeinnstilling. Start
dreiingen med anlegget innstilt i dubbhøyde, og
hev eller senk deretter anlegget etter behov.

NORSK
10
Tilpassing av bakstykke til planskiven
Finn et 1-toms trestykke som er større enn
planskivens diameter. Skru fast bakstykket på
planskiven med treskruer gjennom hullene i
planskiven. Monter planskiven og bakstykket i
drivspindelen og drei forsiktig baksykket til det er
helt rundt og litt større enn planskiven.
Spindeldreiing
Bruk først en hullmeisel eller lignende for å
grovdreie arbeidsemnet til ønsket form. Hold
dreiestålet mot anlegget med et fast og stødig
grep. Bruk hånden som holder dreiestålets
håndtak for å heve eller senke
bearbeidingspunktet på arbeidsemnet, med
anlegget som støttepunkt. Når grovdreiingen er
ferdig brukes finere dreiestål for endelig forming og
dreiing av dekorative spor osv.
Plandreiing
Monter planskiven og arbeidsemnet i
drivspindelen. Start med å dreie arbeidsemnet
utvendig. Hvis det er mulig, bør bakdokken brukes
for å støtte arbeidsemnet. Fjern bakdokken når
arbeidsstykket skal dreies innvendig. Vær forsiktig
så ikke dreiestålet setter seg fast i arbeidsemnet,
særlig når det er langt og smalt innvendig.
Ekstrautstyr
Som ekstrautstyr til tredreiebenken kan du eksempelvis anskaffe smergelsylinder for frihåndspussing,
planslipeskive eller chuck. Disse skal monteres fast i drivspindelen.
Vedlikehold av dreiestål
Slip dreiestålet med et brynestål etter bruk. Vær nøye med å bevare dreiestålets opprinnelige eggvinkel.
Reservedeler
For reservedeler til tredreiebenken kontakt din forhandler.

NORSK
11
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon:
67 90 01 34.
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

POLSKI
12
POLSKI
Dziękujemy za zakup tokarki z naszej poszerzającej sięoferty stacjonarnych elektronarzędzi. Każde
urządzenie zostało wyprodukowane zgodnie z wysokimi wymaganiami jakości i zapewniamy pełne
zadowolenie z zakupu. Tokarka nadaje sięzarówno do toczenia w kłach, jak i toczenia czołowego oraz
do szlifowania i polerowania.
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcjęobsługi!
Upewnij się, czy wszystkie urządzenia ochronne sązamontowane i funkcjonująpoprawnie.
Zawsze używaj okularów ochronnych. W razie potrzeby używaj maski ochronnej lub
przeciwpyłowej. Pamiętaj, że zwykłe okulary nie dajątakiej samej ochrony, co okulary ochronne.
Utrzymuj miejsce pracy w czystości. Nieporządek w miejscu pracy zwiększa ryzyko wypadków.
Nie przeciążaj urządzenia. Urządzenia pracująwydajniej i bezpieczniej przy zalecanych obrotach
i obciążeniach.
Unikaj niezamierzonego uruchomienia urządzenia. Przed podłączeniem urządzenia do sieci
sprawdź, czy przełącznik jest wyłączony.
Odłącz urządzenie od zasilania przed wymianąakcesoriów, np. tarcz, wierteł, lemieszy itd.
Pozycja ciała. Przyjmij stabilnąpozycjęgwarantującązachowanie równowagi. Nośobuwie
z gumowymi podeszwami. Utrzymuj podłogęczystąod oleju, opiłków drewna itd.
Nośodpowiedniąodzież. Nie nośluźnych ubrańani ozdób itd., które mogązostaćwciągnięte
przez ruchome elementy urządzenia. W razie potrzeby używaj siatki ochronnej na włosy.
Upewnij się, że miejsce pracy jest bezpieczne dla dzieci. Zamykaj miejsce pracy na klucz
i przechowuj go w bezpiecznym miejscu.
Usuńklucze. Zanim włączysz tokarkę, upewnij się, że nie pozostały w niej klucze itd.
Unikaj niebezpiecznych warunków pracy. Nigdy nie używaj elektronarzędzi w wilgotnych lub
mokrych pomieszczeniach. Upewnij się, czy miejsce pracy jest dobrze oświetlone. Nigdy nie
używaj elektronarzędzi w pobliżu wybuchowych materiałów (farby, łatwopalne ciecze itd.).
Trzymaj dzieci z dala od miejsca pracy. Upewnij się, czy dzieci i osoby postronne znajdująsię
w bezpiecznej odległości od miejsca pracy.
Używaj właściwego narzędzia. Zawsze używaj narzędzia/akcesoriów zgodnie z przeznaczeniem.
Konserwuj urządzenie. Urządzenie działa najlepiej i najpewniej, jeśli jest dobrze wyczyszczone,
naostrzone itd. Przestrzegaj instrukcji dotyczących smarowania i wymiany akcesoriów.
Przymocuj obrabiany przedmiot. Jeśli to możliwe, przymocuj obrabiany przedmiot za pomocą
zacisku lub imadła. Jest to pewniejsze niżtrzymanie przedmiotu w ręce oraz zapobiega obracaniu
sięokrągłych lub przedmiotów o nieregularnych kształtach.
Dokonaj przeglądu urządzenia przed rozpoczęciem pracy. Sprawdzaj przed uruchomieniem, czy
wszystkie urządzenia ochronne funkcjonująjak należy. Sprawdzaj, czy ruchome części sądobrze
wyregulowane i funkcjonująpoprawnie. Zwróćuwagęna zepsute lub zakleszczające sięczęści, jak
równieżczęści mogące sięodkręcićoraz sprawdzaj urządzenie w całości, poszukując czynników
mogących miećwpływ na jego funkcjonowanie i bezpieczeństwo. Uszkodzone zabezpieczenie lub
inna część powinny zostaćniezwłocznie naprawione lub wymienione.
Używaj zalecanych akcesoriów. Korzystaj wyłącznie z akcesoriów zalecanych przez producenta.
Stosowanie niewłaściwych akcesoriów może doprowadzićdo wypadku.
Nie używaj urządzenia jako podnóżka. Może dojść do poważnych obrażeń, jeśli urządzenie się
przechyli lub spadniesz z niego.
Nigdy nie pozostawiaj pracującego urządzenia bez nadzoru.
Przed regulacją, wymianąakcesoriów lub wykonaniem jakichkolwiek prac zawsze wyjmuj wtyczkę
z gniazdka.

POLSKI
13
OPIS
1. Przełącznik
2. Jednostka zawierająca paski i tarcze
napędowe
3. Rozpórka kłów
4. Prowadnica przesuwna
5. Ogranicznik
6. Mocowanie ogranicznika
7. Śruba blokująca ogranicznik
8. Wrzeciono konika (z konikiem posiadającym
łożysko kulkowe)
9. Śruba blokująca wrzeciono konika
10. Konik
11. Śruba blokująca konik
OBSŁUGA
Zmiana prędkości
1. Odłącz urządzenie od gniazdka.
2. Odkręć śruby mocujące silnik, które znajdują
siępod osłoną.
3. Podnieśtarczęnapędową, aby poluzować
pasek.
4. Załóżpasek na kole paska klinowego w
odpowiedniej pozycji dla wybranej
prędkości.
5. Opuść tarczęnapędową.
6. Dokręć śruby mocujące.
Przesuwanie konika i ogranicznika
Konik i ogranicznik powinny byćprzymocowane do
łoża za pomocąśrub znajdujących siępod
prowadnicąprzesuwną. Aby przesunąć jednostkę
do nowej pozycji: odkręć śrubękluczem,
przeprowadźjednostkęwzdłużłoża do nowej
pozycji i dokręć nakrętkęblokującą. Ogranicznik
utrzymywany jest w danym miejscu za pomocą
pokrętła blokady.

POLSKI
14
Wybór między toczeniem w kłach a toczeniem czołowym
Szczęki klucza pasujądo uchwytu wrzeciona
napędowego. Odkręć płytęczołowąlub kły.
Toczenie w kłach
Do toczenia w kłach długi przedmiot umieszcza siępomiędzy kłami.
Oznaczanie punktu centralnego
Narysuj dwie przekątne linie, od narożnika do
narożnika, na końcach przedmiotu. Punkt
przecięcia linii stanowi punkt centralny. Zaznacz
punkt za pomocąszydła lub wiertła.
Montażprzedmiotu do toczenia w kłach
Odkręć kły od wrzeciona. Umieść końcówkękła w
punkcie centralnym i wbij kiełza pomocą
drewnianego lub gumowego młotka.
Umieszczenie ogranicznika
Komfort operatora i pozycja noża tokarskiego są
ważniejsze niżustawienie wysokości
ogranicznika. Rozpocznij toczenie z
ogranicznikiem ustawionym do wysokości kłów i w
razie potrzeby podwyższ lub obniżgo.

POLSKI
15
Wytwarzanie tylnej części płyty czołowej
Użyj jednocalowego kawałka drewna, który jest
większy niżśrednica płyty czołowej. Dokręć go do
płyty za pomocąśrub, przez otwory w płycie.
Zamontuj płytęczołowąi tylnączęść do wrzeciona
i powoli tocz tylnączęść do momentu, ażbędzie
zupełnie okrągła i nieznacznie większa od płyty
czołowej.
Toczenie w kłach
Użyj dłuta lub podobnego narzędzia, aby dokonać
wstępnego kształtowania przedmiotu. Trzymaj nóż
tokarski przy ograniczniku pewnym i stabilnym
chwytem. Używaj ręki trzymającej nóżdo
podwyższania lub obniżania miejsca obrabiania
przedmiotu, używając ogranicznika jako podparcia.
Po zakończeniu wstępnego toczenia możesz użyć
bardziej precyzyjnego noża w celu wykończenia
detali.
Toczenie czołowe
Zamontuj płytęczołowąi przedmiot we wrzecionie.
Rozpocznij, tocząc przedmiot zewnętrznie. Jeśli
jest to możliwe, używaj konika do podparcia
przedmiotu. Przesuńkonik pod przedmiot, jeśli ma
byćtoczony wewnętrznie. Zachowuj ostrożność,
by nóżnie zaklinowałsięw przedmiocie,
szczególnie jeśli jest on długi i wąski.
Akcesoria dodatkowe
Jako akcesoria dodatkowe można kupićnp. cylinder ścierny do wygładzania ręcznego, tarczęszlifierską
lub uchwyt. Należy zamontowane je na stałe we wrzecionie.
Pielęgnacja noża
Nóżnależy ostrzyćosełkąpo każdym użyciu. Pamiętaj o zachowaniu pierwotnego kąta noża.
Części zamienne
W sprawie zakupu części zamiennych skontaktuj sięz dystrybutorem.

POLSKI
16
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj siętelefonicznie
z naszym działem obsługi klienta pod numerem: 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH
17
ENGLISH
Thank you for purchasing this wood lathe from our growing family of workbench power tools. Each
machine is manufactured to very high quality standards and we are sure you will find it useful for many
applications. It is designed for both centre lathing and facing, and is especially suitable for grinding and
polishing.
SAFETY INSTRUCTIONS
Read the Operating Instructions carefully before use!
Make sure all safety devices are in place and that they are working properly.
Always wear eye protection. Wear a face mask or mouth protection during dusty work. Note that
normal glasses do not provide the same protection as proper safety goggles.
Keep the work area clean. Untidy work areas increase the risk of accidents and injuries.
Do not overload the machine. The machine does the job better and safer when used at the speed
and rate for which it was designed.
Avoid accidental starting. Make sure the power switch is in the OFF position before plugging in to
the mains supply.
Disconnect the machine from the mains power supply before changing accessories such as
blades, bits, cutters, etc.
Posture. Keep a firm footing and a proper balance at all times. Wear rubber insulated work
footwear. Keep the floor clean of oil, wood waste, etc.
Wear appropriate clothing. Do not wear loose-fitting clothing, jewellery, etc. as these can get
caught in moving parts. Wear a hair net if you have long hair.
Make the work area childproof. Always lock the workplace and keep the key in a safe place.
Remove any spanners. Always make sure that no spanner or other tool is left on the machine
before turning it on.
Avoid dangerous working conditions. Never use power tools in damp or wet areas. Make sure the
work area is well lit. Never use power tools in explosive atmospheres (close to paints, flammable
liquids, etc.).
Keep children away. Keep children, onlookers and other unauthorised persons at a safe distance
from the work area.
Use the correct tool. Only use tools and accessories for their intended purposes.
Keep the machine properly maintained. The machine works best and safest if it is properly cleaned
and sharpened. Follow the instructions on lubricating and replacing accessories.
Secure the workpiece. Secure the workpiece with clamps or in a vice, if possible. This is safer than
holding the workpiece by hand and it also prevents round or irregular shaped workpieces from
rotating.
Inspect the machine before starting. Always check before starting that all safety devices are
working properly. Check that all moving parts are correctly set and working properly. Inspect the
machine for misaligned or binding moving parts, damaged or defective components or other factors
that could affect the safety and operation of the machine. A damaged safety device or other
component that is damaged must be immediately repaired or replaced.
Use the recommended accessories. Only use accessories recommended by the manufacturer. The
use of other accessories could easily cause an accident.
Never use a machine as a footrest. Serious injury could result if the machine tips over or you fall
off.
Never leave the machine unattended when it is in operation.
Always disconnect the machine from the mains supply before making adjustments, replacing
accessories or carrying out other work on the machine.

ENGLISH
18
DESCRIPTION
1. Power switch
2. Unit with belts and pulleys
3. Drive centre
4. Bed rails
5. Tool rest
6. Tool rest holder
7. Tool rest locking screw
8. Tailstock spindle (with ball bearing centre)
9. Tailstock spindle lock nut
10. Tailstock
11. Tailstock lock nut
OPERATION
Changing speed
1. Disconnect the machine from the mains.
2. Loosen the motor mounting bolts under the
housing.
3. Lift the drive pulley to loosen the belt.
4. Place the belt in a suitable position over the
drive pulleys for the speed you require.
5. Press down the drive pulley.
6. Tighten the motor mounting bolts.
Moving the tailstock and tool rest
The tailstock and tool rest are held to the bed with
lock nuts underneath the bed rails. To move them
to a new position, loosen the lock nut with a
spanner, move the unit along the bed to the
required position and tighten the lock nut. The tool
rest is held in place with the lock knob.

ENGLISH
19
Switching between drive centre and face plate
The jaws of the spanner fit over the drive spindle's
jaw width. Unscrew the face plate or drive centre
towards you.
Centre lathing
For centre lathing, use a long workpiece with the ends between the lathe's drive centre and counter
centre.
Marking centre points
Draw 2 diagonal lines from corner to corner on the
ends of the workpiece. The intersection of these 2
lines is the centre point. Mark the point with an awl
or a drill.
Mounting workpiece for centre lathing
Unscrew the drive centre from the drive spindle.
Place the apex of the drive centre at the centre
point of the workpiece and tap in the centre using a
wooden or rubber mallet.
Positioning tool rest
The position of the cutting tool and the operator's
comfort are more important than the height
setting of the tool rest. Start the lathe with the tool
rest set at centre height and then raise or lower
the tool rest as needed.

ENGLISH
20
Making a back piece for face plate
Take a 1-inch piece of wood that is larger than the
diameter of the face plate. Screw the back piece to
the face plate using wood screws through the
holes in the face plate. Mount the face plate and
back piece in the drive spindle and carefully turn
the back piece until it is perfectly round and slightly
larger than the face plate.
Centre lathing
Only use a hollow chisel or similar to rough-turn
the workpiece into the required shape. Hold the
cutting tool firmly and steadily against the tool rest.
Use the hand that is holding the cutting tool handle
to raise or lower the machining point of the
workpiece, with the tool rest as a support point.
When the rough-turning is complete, a finer lathe
tool is used for final shaping and for decorative
grooving, etc.
Facing
Mount the face plate and the workpiece in the drive
spindle. Start by turning the workpiece on the
outside. Where possible, use the tailstock to
support the workpiece. Move the tailstock aside
when turning the inside of the workpiece. Be
careful to avoid the lathe tool getting stuck in the
workpiece, particularly when the interior is long
and narrow.
Extra accessory
You can purchase an emery cylinder for free-hand polishing, surface grinding disc or chuck as extra
accessories. These must be firmly mounted in the driving spindle.
Care of lathe tool
Grind the lathe tools after use with a whetstone. Be sure to maintain the lathe tools' original edge angle.
Spare parts
Contact your dealer for spare parts for your wood lathe.
