Meec tools 721-153 User manual

Bruksanvisning för tippbar kärra
Bruksanvisning for tippbar tilhenger
Instrukcja obsługi przyczepki przechylnej
Assembly Instructions for Tipping Trailer
721-153
SV Bruksanvisning i original
NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Operating instructions in original
01.06.2012 © Jula AB

SVENSKA 4
MONTERING................................................................................................................................................ 4
DELAR ..................................................................................................................................................... 4
MONTERING ........................................................................................................................................... 5
STEG 1: Montering av stag ................................................................................................................. 5
STEG 2: Montering av stöd för dragstång ........................................................................................... 6
STEG 3: Montering av hållare för hjulaxel........................................................................................... 7
STEG 4: Montering av sprintfäste eller dragkoppling.......................................................................... 8
STEG 5: Montering av hjulaxel ............................................................................................................ 8
STEG 6: Montering av hjul................................................................................................................... 9
STEG 7: Montering av sidopanel......................................................................................................... 9
STEG 8: Montering av frontpanel ...................................................................................................... 10
STEG 9: Montering av bakre ram ...................................................................................................... 10
STEG 10: Montering av bakpanel...................................................................................................... 11
NORSK 12
MONTERING.............................................................................................................................................. 12
DELER ................................................................................................................................................... 12
MONTERING ......................................................................................................................................... 13
TRINN 1: Montering av stag .............................................................................................................. 13
TRINN 2: Montering av støtte for trekkstang ..................................................................................... 14
TRINN 3: Montering av holder til hjulaksel ........................................................................................ 15
TRINN 4: Montering av splintfeste eller hengerfeste......................................................................... 16
TRINN 5: Montering av hjulaksel ....................................................................................................... 16
TRINN 6: Montering av hjul ............................................................................................................... 17
TRINN 7: Montering av sidepanel...................................................................................................... 17
TRINN 8: Montering av frontpanel ..................................................................................................... 18
TRINN 9: Montering av bakre ramme................................................................................................ 18
TRINN 10: Montering av bakpanel .................................................................................................... 19
POLSKI 20
MONTAŻ..................................................................................................................................................... 20
CZĘŚCI .................................................................................................................................................. 20
MONTAŻ................................................................................................................................................ 21
KROK 1: Montażpoprzeczki.............................................................................................................. 21
KROK 2: Montażpodpory dyszla....................................................................................................... 22
KROK 3: Montażuchwytów osi kół.................................................................................................... 23
KROK 4: Montażuchwytu przetyczki lub sprzęgu............................................................................. 24
KROK 5: Montażosi kół..................................................................................................................... 24
KROK 6: Montażkół.......................................................................................................................... 25
KROK 7: Montażścian bocznych ...................................................................................................... 25
KROK 8: Montażściany przedniej ..................................................................................................... 26
KROK 9: Montażramy tylnej ............................................................................................................. 26
Krok 10: Montażściany tylnej ............................................................................................................ 27

ENGLISH 28
ASSEMBLY ................................................................................................................................................ 28
PARTS ................................................................................................................................................... 28
ASSEMBLY ............................................................................................................................................ 29
STEP 1: Fitting the bars..................................................................................................................... 29
STEP 2: Fitting the support for the drawbar ...................................................................................... 30
STEP 3: Fitting the brackets for the wheel axle................................................................................. 31
STEP 4: Fitting the pin socket or trailer hitch .................................................................................... 32
STEP 5: Fitting the wheel axle........................................................................................................... 32
STEP 6: Fitting the wheels ................................................................................................................ 33
STEP 7: Fitting the side panels ......................................................................................................... 33
STEP 8: Fitting the front panel........................................................................................................... 34
STEP 9: Fitting the rear frame ........................................................................................................... 34
STEP 10: Fitting the rear panel ......................................................................................................... 35

SVENSKA
4
SVENSKA
Läs bruksanvisningen noggrant innan användning! Spara dessa anvisningar för
framtida behov.
MONTERING

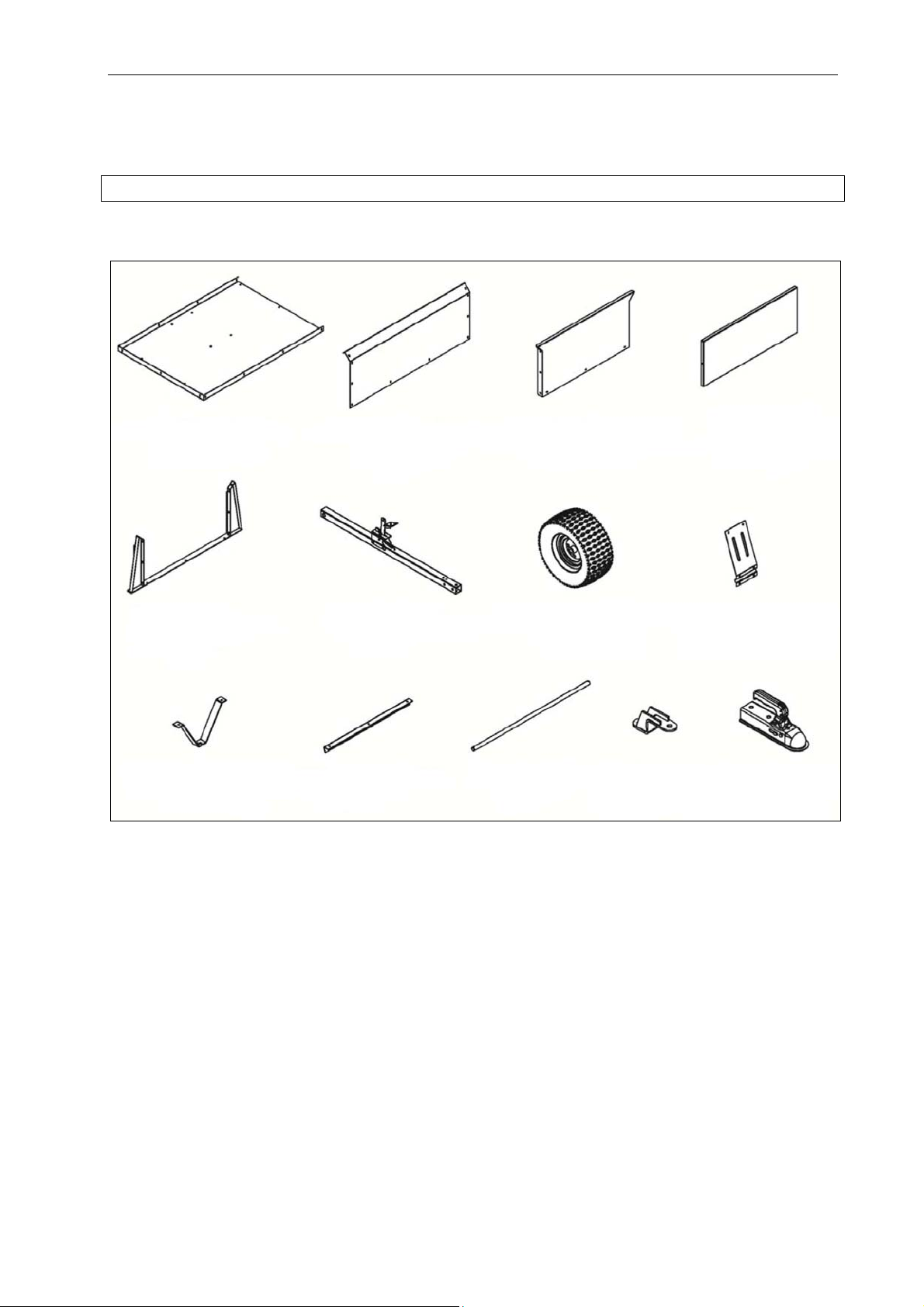

DELAR
Botten
1 st.
Sidopanel 2
st.
Frontpanel
1 st.
Bakpanel 1
st.
Bakre ram 1 st. Dragstång 1 st. Hjul
2 st.
Hållare för hjulaxel
4 st.
Stöd för dragstång
1 st.
Stag
2 st.
Hjulaxel
1 st.
Sprintfäste
1 st.
Dragkoppling 50
mm 1 st.

SVENSKA
5
MONTERING

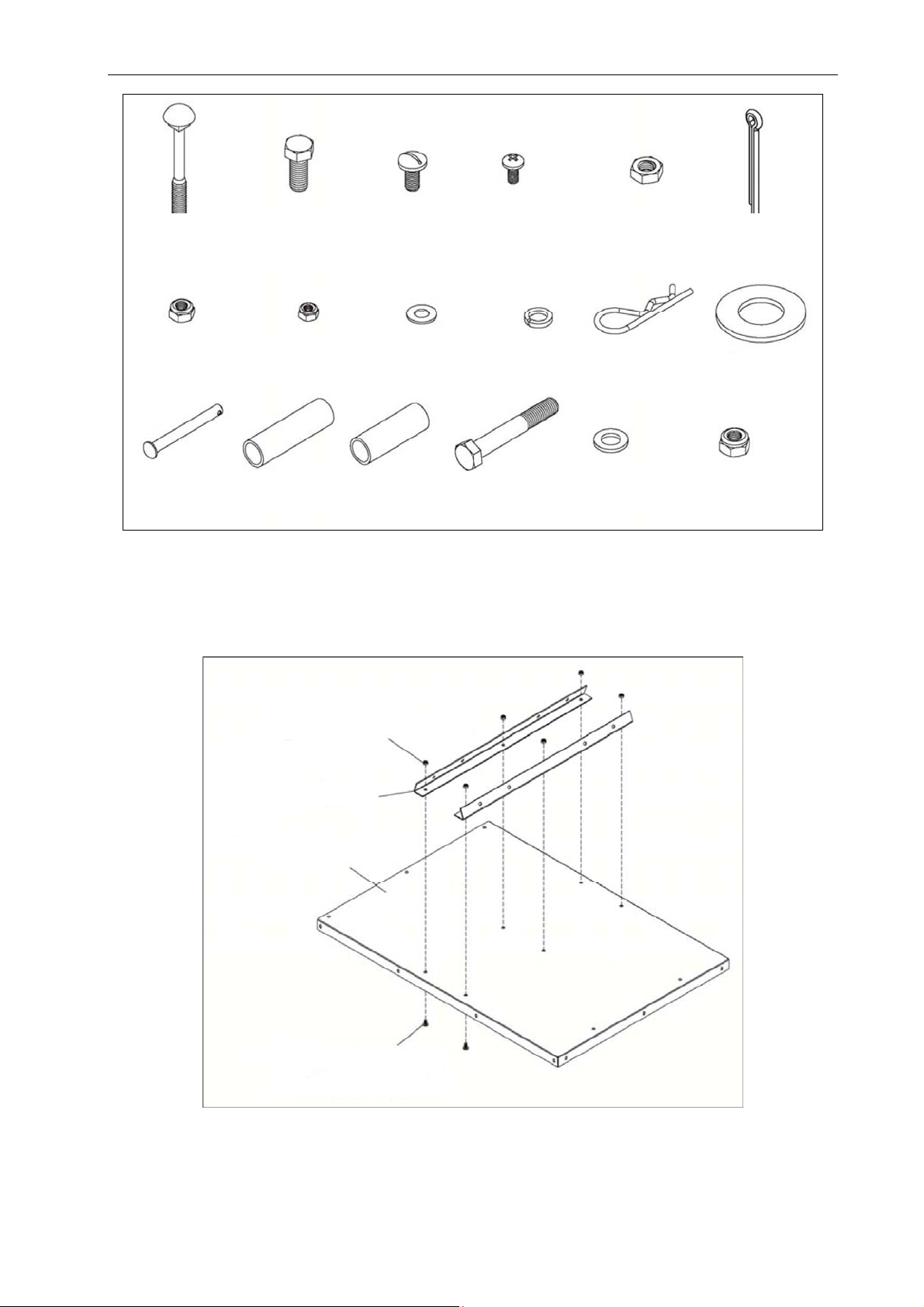

STEG 1: Montering av stag
1. Montera staget på botten med spårskruv M8 x 16 och nyloc-mutter M8.
Skruv med rund
skalle M8 x 70
2 st.
Sexkantskruv
M10 x 20
16 st.
Spårskruv
M8 x 16
11 st.
Krysskruv M6
x 12
23 st.
Sexkantmutter
M10
16 st.
Saxpinne
4 x 50
2 st.
Nyloc-mutter M8
13 st.
Nyloc-mutter M6
23 st.
Planbricka
Ø 8
23 st.
Låsbricka Ø10
16 st.
Låssprint
Planbricka
Ø 25
2 st.
Rund sprint
1 st.
Lång bussning
2 st.
Kort bussning
2 st.
Sexkantskruv
M12 x 70
2 st.
Planbricka Ø 12
2 st.
Nyloc-mutter
M12
2 st.
Nyloc-mutter M8
Stag
Botten
Spårskruv M8 x 16

SVENSKA
6

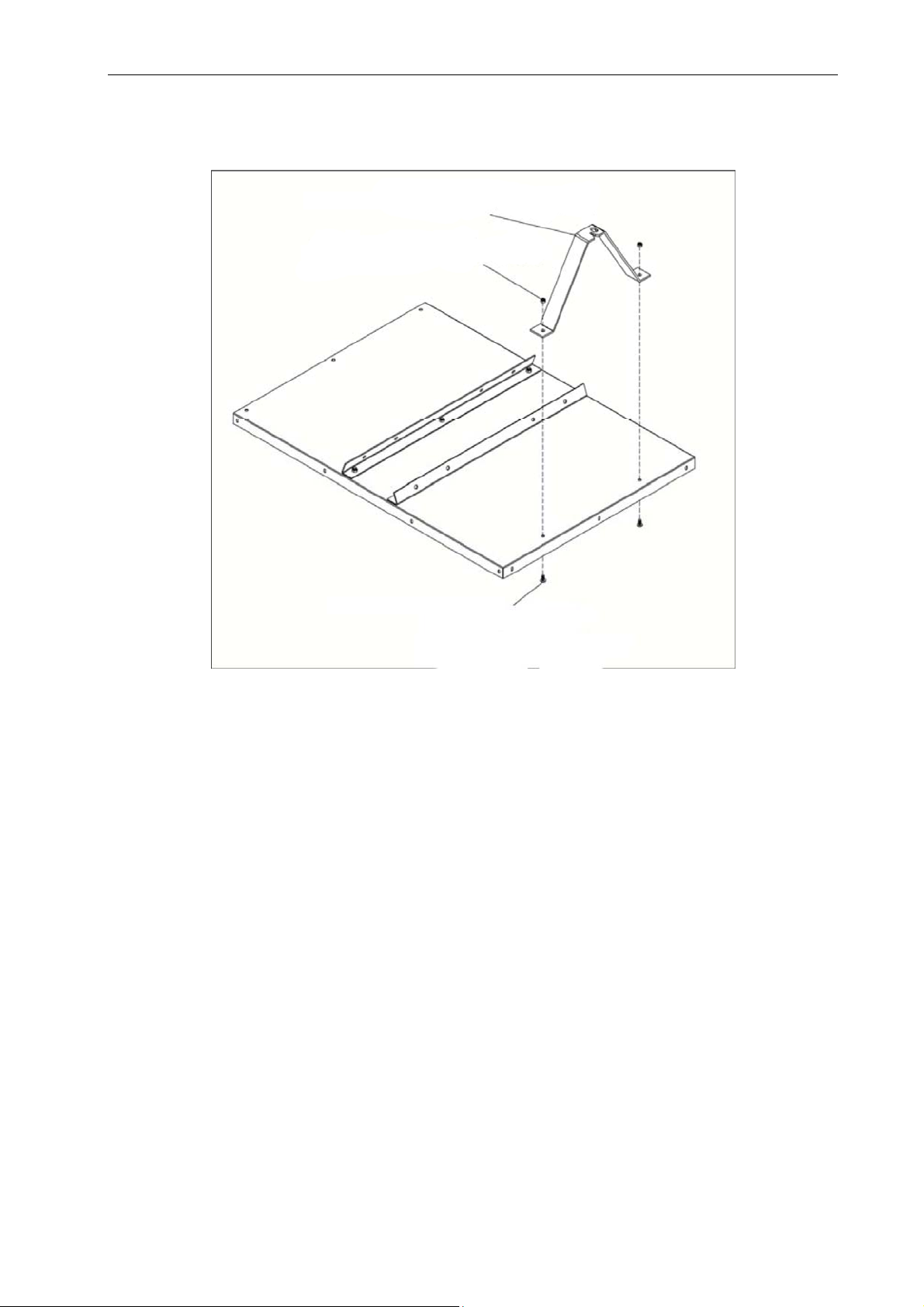

STEG 2: Montering av stöd för dragstång
1. Montera stödet för dragstång på botten med spårskruv M8 x 16 och nyloc-mutter M8.
Stöd för dragstång
Nyloc-mutter M8
Spårskruv M8 x 16

SVENSKA
7
STEG 3: Montering av hållare för hjulaxel
1. Montera hållarna för hjulaxel på bottenpanelen med sexkantskruv M10 x 20, låsbricka Ø 10 och
sexkantmutter M10.
Sexkantmutter M10
Låsbricka Ø10
Sexkantskruv M10 x 20
Hållare för hjulaxel

SVENSKA
8

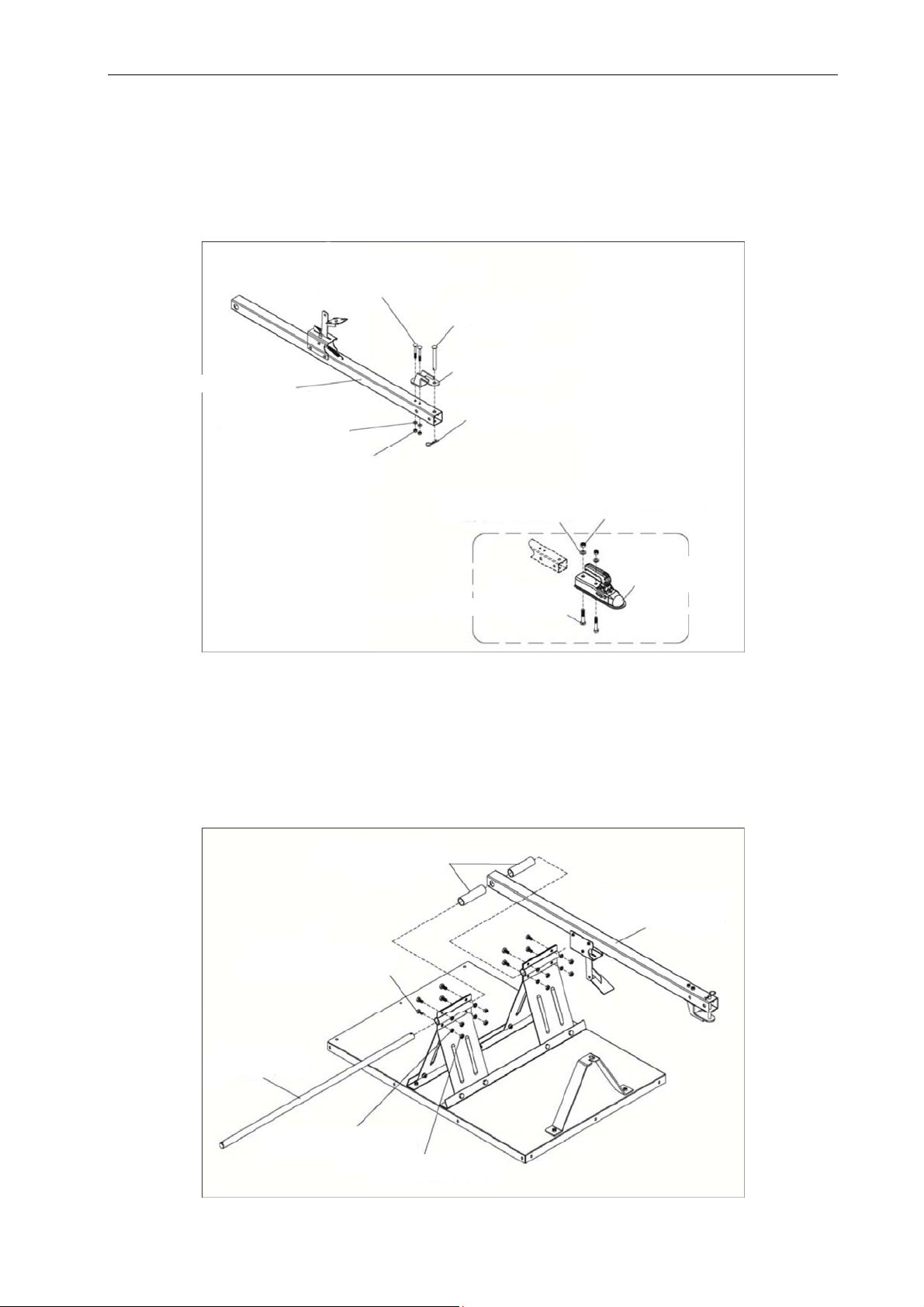

STEG 4: Montering av sprintfäste eller dragkoppling
1. Montera sprintfästet på dragstången med skruv med rund skalle M8 x 70, planbricka Ø 8 och
nyloc-mutter M8, för in den runda sprinten i hålet i sprintfästet och dragstången och lås med
låssprint Ø 3.
2. Montera dragkopplingen 50 mm på dragstången med sexkantskruv M12 x 70, planbricka Ø 12 och
nyloc-mutter M12.
STEG 5: Montering av hjulaxel
1. Placera dragstången mitt mellan hållarna för hjulaxel.
2. Skruva ihop övre änden av hållarna för hjulaxel med sexkantskruv M10 x 20, planbricka Ø 10 och
sexkantmutter M10. Dra inte åt skruvförbanden.
3. För in hjulaxeln genom den ena hållaren och för på en lång bussning. För hjulaxeln genom hålet i
dragstången, för på en andra lång bussning och för hjulaxeln genom den andra hållaren.
Skruv med rund skalle M8 x 70
Rund sprint
Sprintfäste
Låssprint Ø 3
Dragstång
Planbricka Ø 8
Nyloc-mutter M8
Planbricka Ø 12 Nyloc-mutter M12
Sexkantskruv M12 x 70
Dragkoppling
50 mm
Lång bussning
Sexkantskruv
M10 x 20
Hjulaxel
Planbricka Ø 10
Sexkantmutter M10
Dragstång

SVENSKA
9
STEG 6: Montering av hjul
1. För på en kort bussning på hjulaxelns ena ände, för på hjulet och en planbricka Ø 25. Säkra med
saxpinne 4 x 50.
2. Upprepa för det andra hjulet.
3. Dra åt alla skruvförband som monterades i steg 5.
STEG 7: Montering av sidopanel
1. Montera vänster och höger sidopanel på botten med krysskruv M6 x 12 och nyloc-mutter M6.
Planbricka Ø 25
Hjul
Kort bussning
Saxpinne 4 x 50
Kort bussning
Krysskruv M6 x 12
Sidopanel
Nyloc-mutter M6

SVENSKA
10
STEG 8: Montering av frontpanel
1. Montera frontpanelen på botten med krysskruv M6 x 12 och nyloc-mutter M6.
STEG 9: Montering av bakre ram
1. Montera den bakre ramen på botten med spårskruv M8 x 16 och nyloc-mutter M8.
2. Fäst den bakre ramen i sidopanelerna med krysskruv M6 x 12 och nyloc-mutter M6.
Krysskruv M6 x 12
Nyloc-mutter M6
Frontpanel
Spårskruv M8 x 16
Krysskruv M6 x 12
Nyloc-mutter M6
Bakre ram
Nyloc-mutter M8

SVENSKA
11
STEG 10: Montering av bakpanel
1. Placera bakpanelen i spåren i sidopanelerna.
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se
Bakpanel

NORSK
12
NORSK
Les bruksanvisningen nøye før bruk! Ta vare på disse anvisningene for fremtidig
bruk.
MONTERING
DELER
Bunnpanel
1 stk.
Sidepanel 2
stk.
Frontpanel
1 stk.
Bakpanel 1
stk.
Bakre
ramme 1
stk.
Trekkstang 1
stk.
Hjul
2 stk.
Holder til hjulaksel
4 stk.
Støtte for trekkstang
1 stk.
Stag
2 stk.
Hjulaksel
1 stk.
Splintfeste
1 stk.
Hengerfeste 50
mm 1 stk.

NORSK
13
MONTERING
TRINN 1: Montering av stag
1. Monter staget på bunnpanelet med maskinskrue M8 x 16 og nyloc-mutter M8.
Skrue med rundt
hode M8 x 70
2 stk.
Sekskantskrue
M10 x 20
16 stk.
Maskinskrue
M8 x 16
11 stk.
Krysskrue
M6 x 12
23 stk.
Sekskantmutter
M10
16 stk.
Saksesplint
4 x 50
2 stk.
Nyloc-mutter M8
13 stk.
Nyloc-mutter M6
23 stk.
Underlagsskive
Ø 8
23 stk.
Låseskive
Ø 10
16 stk.
Låsesplint Underlagsskiv
e
Ø 25
2 stk.
Rund splint
1 stk.
Lang bøssing
2 stk.
Kort bøssing
2 stk. Sekskantskrue
M12 x 70
2 stk.
Underlagsskive
Ø 12
2 stk.
Nyloc-mutter M12
2 stk.
Nyloc-mutter M8
Stag
Bunnpanel
Maskinskrue M8 x 16

NORSK
14

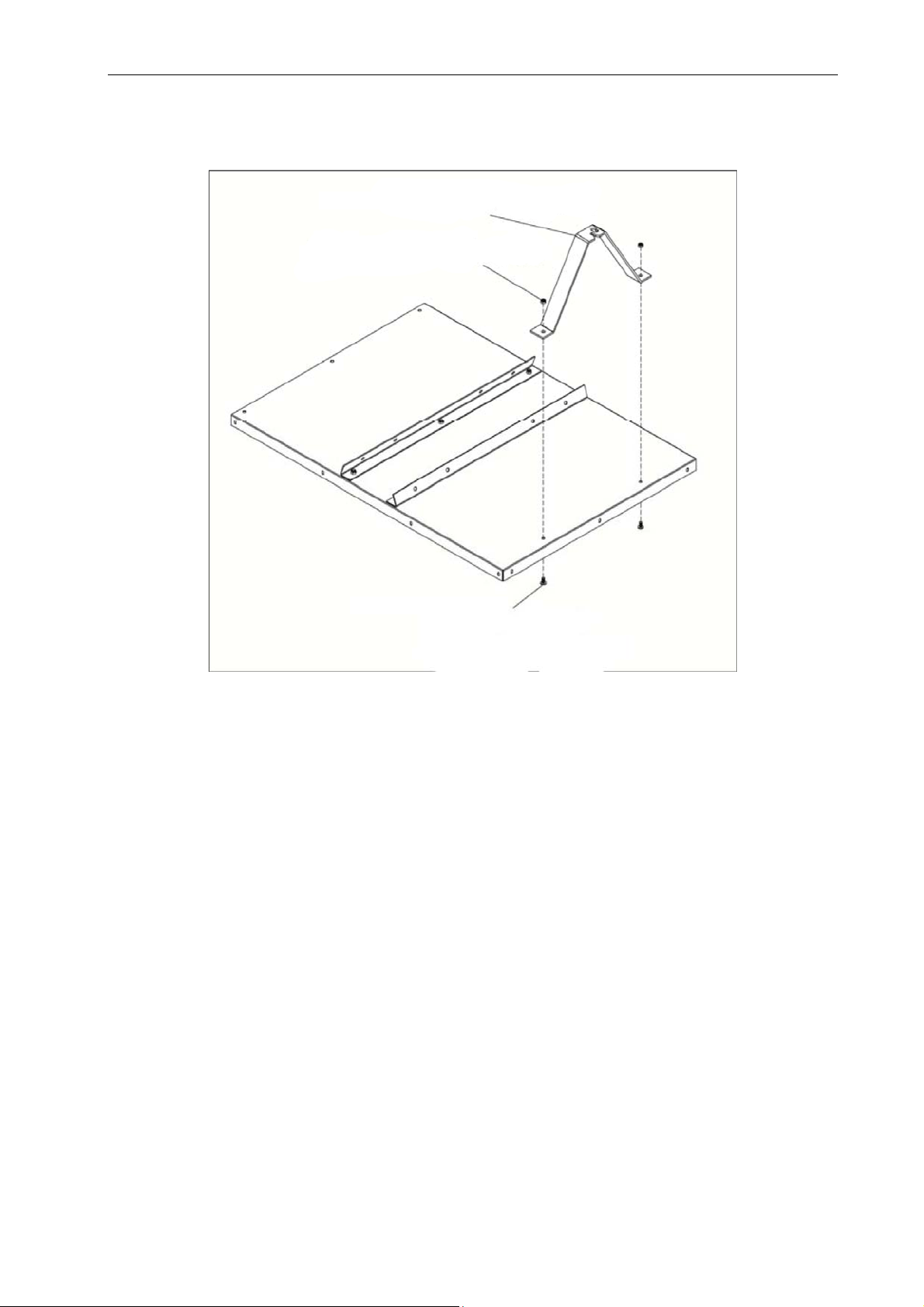

TRINN 2: Montering av støtte for trekkstang
1. Monter støtte for trekkstang på bunnpanelet med maskinskrue M8 x 16 og nyloc-mutter M8.
Støtte for trekkstang
Nyloc-mutter M8
Maskinskrue M8 x 16

NORSK
15
TRINN 3: Montering av holder til hjulaksel
1. Monter holderne til hjulaksel på bunnpanelet med sekskantskrue M10 x 20, låseskive Ø 10 og
sekskantmutter M10.
Sekskantmutter M10
Låseskive Ø 10
Sekskantskrue M10 x 20
Holder til hjulaksel

NORSK
16
TRINN 4: Montering av splintfeste eller hengerfeste
1. Monter splintfestet på trekkstangen med skrue med rundt hode M8 x 70, underlagsskive Ø 8 og
nyloc-mutter M8. Før inn den runde splinten i hullet i splintfestet og trekkstangen og lås med
låsesplint Ø 3.
2. Monter hengerfestet 50 mm på trekkstangen med sekskantskrue M12 x 70, underlagsskive Ø 12
og sekskantmutter M12.
TRINN 5: Montering av hjulaksel
1. Plasser trekkstangen midt mellom holderne til hjulakselen.
2. Skru sammen øvre enden av holderne til hjulakselen med sekskantskrue M10 x 20, underlagsskive
Ø 10 og sekskantmutter M10. Ikke stram skrueforbindelsene.
3. Før hjulakselen gjennom den ene holderen og før på en lang bøssing. Før hjulakselen gjennom
hullet i trekkstangen, før på enda en lang bøssing og før hjulakselen gjennom den andre holderen.
Skrue med rundt hode M8 x
70
Rund splint
Splintfeste
Låsesplint Ø 3
Trekkstang
Underlagsskive Ø 8
Nyloc-mutter M8
Underlagsskive Ø 12 Nyloc-mutter M12
Sekskantskrue M12 x 70
Hengerfeste
50 mm
Lang bøssing
Sekskantskrue
M10 x 20
Hjulaksel
Underlagsskive Ø 10
Sekskantmutter M10
Trekkstang

NORSK
17
TRINN 6: Montering av hjul
1. Før på en kort bøssing på ene enden av hjulakselen, før på hjulet og en underlagsskive Ø 25. Sikre
med saksesplint 4 x 50.
2. Gjenta for det andre hjulet.
3. Trekk til alle skrueforbindelsene som ble montert i trinn 5.
TRINN 7: Montering av sidepanel
1. Monter venstre og høyre sidepanel på bunnpanelet med krysskrue M6 x 12 og nyloc-mutter M6.
Underlagsskive Ø 25
Hjul
Kort bøssing
Saksesplint 4 x 50
Kort bøssing
Krysskrue M6 x 12
Sidepanel
Nyloc-mutter M6

NORSK
18
TRINN 8: Montering av frontpanel
1. Monter frontpanelet på bunnpanelet med krysskrue M6 x 12 og nyloc-mutter M6.
TRINN 9: Montering av bakre ramme
1. Monter den bakre rammen på bunnpanelet med maskinskrue M8 x 16 og nyloc-mutter M8.
2. Fest den bakre rammen i sidepanelene med krysskrue M6 x 12 og nyloc-mutter M6.
Krysskrue M6 x 12
Nyloc-mutter M6
Frontpanel
Maskinskrue M8 x 16
Krysskrue M6 x 12
Nyloc-mutter M6
Bakre ramme
Nyloc-mutter M8

NORSK
19
TRINN 10: Montering av bakpanel
1. Plasser bakpanelet i sporene i sidepanelene.
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
www.jula.no
Bakpanel

POLSKI
20
POLSKI
Przed użyciem uważnie przeczytaj instrukcjęobsługi! Zachowaj niniejszą
instrukcjęobsługi do przyszłego użytku.
MONTAŻ
CZĘŚCI
Dno
1 szt.
Ściana boczna
2 szt.
Ściana przednia
1 szt.
Ściana tylna 1
szt.
Rama tylna 1
szt.
Dyszel 1
szt.
Koło
2 szt.
Uchwyt osi kół
4 szt.
Podpora dyszla
1 szt.
Poprzeczka
2 szt.
Ośkół
1 szt.
Uchwyt przetyczki
1 szt.
Sprzęg do
przyczepy 50 mm
1 szt.
Table of contents
Languages:
Other Meec tools Utility Vehicle manuals
Popular Utility Vehicle manuals by other brands

Ifor Williams Trailers
Ifor Williams Trailers TT2012 owner's manual

Taylor-Dunn
Taylor-Dunn SC-011-59 Operation, t roubleshooting and replacement parts manual

Carrier
Carrier VECTOR 1800 MT Operation & service manual

CF MOTO
CF MOTO CFORCE 850 installation instructions

Labrie
Labrie AUTOMIZER FULL EJECT Maintenance manual

Vestil
Vestil H Series instruction manual
