Meganex MEG014 User manual

MAALIRUISKU Käyttöohje
Alkuperäisten ohjeiden käännös
SPRAY GUN Instruction manual
Original manual
Maahantuoja / Importer:
ISOJOEN KONEHALLI OY
Keskustie 26, 61850 Kauhajoki As
Puh. +358 - 20 1323 232, Fax +358 - 20 1323 388
www.ikh.fi
MEG014
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Read the instruction manual carefully before using the tool and follow all given instructions. Save the instructions for further reference.

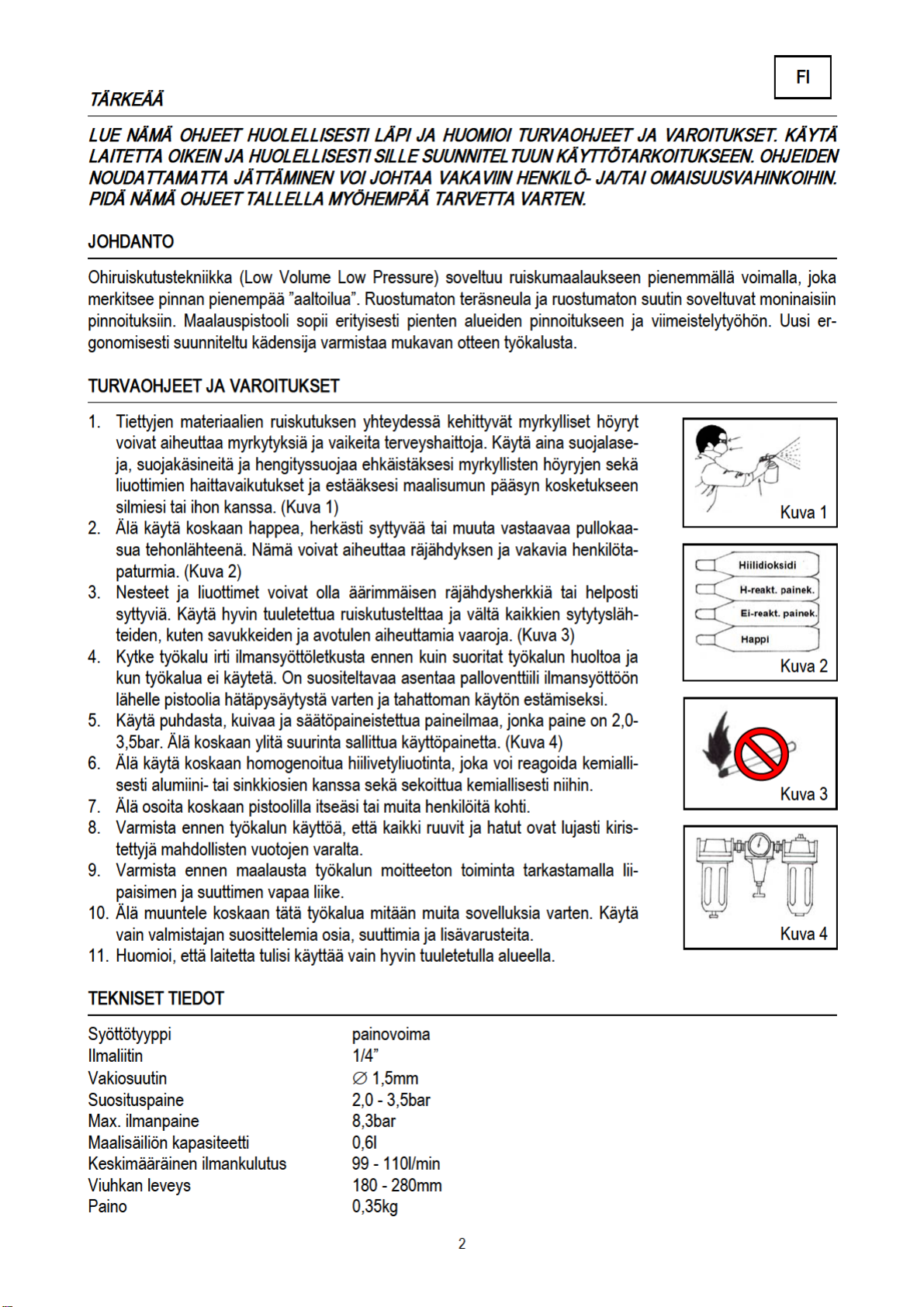

3
A-painotettu äänenpainetaso 88dB(A)
Äänitehotaso 99dB(A)
OSAT
KÄYTTÖ
Esivalmistelut
1. Kun olet purkanut tuotteen pakkauksesta, tarkasta se huolellisesti mahdollisesti kuljetuksen aikana synty-
neiden vahinkojen varalta. Varmista, että kaikki pultit, jne. ovat kiristetty lujasti kiinni ennen kuin otat lait-
teen käyttöön.
2. Ohenna maali ja sekoita se läpikotaisin maalin valmistajan ohjeiden mukaisesti. Useimmat materiaalit ovat
helppoja ruiskuttaa, jos ne ovat ohennettu asianmukaisesti.
3. Valuta materiaali suodattimen, harsokankaan tai maalisiivilän läpi.
4. Täytä säiliö noin 3/4 täyteen ja käynnistä kompressori.
VAROITUS! ÄLÄ YLITÄ ruiskutuspistoolin tai kompressorijärjestelmän muiden osien MAKSIMI
PAINETTA.
5. Kun olet kytkenyt pistoolin paineilmansyöttöön, varmista, että nestehattu, säiliö ja ilmaletku ovat kiinnitetty-
jä tiukasti ruiskutuspistooliin.
6. Aseta pala kartonkia tai muuta jätemateriaalia sopivaan paikkaan ja käytä sitä maalauskohteena parhaan
ruiskutusviuhkan säätämiseen.
VAROITUS! Älä koskaan ruiskuta itseäsi tai toista henkilöä kohti; se voi aiheuttaa vakavia tapatur-
mia.
7. Testaa materiaalin koostumus suorittamalla muutamia maalin ruiskutuskokeita kartonkipinnalle. Jos mate-
riaali osoittautuu yhä liian paksuksi, lisää hieman ohennetta. OHENNA HUOLELLA! Älä ylitä maalin val-

4
mistajan ohennussuosituksia.

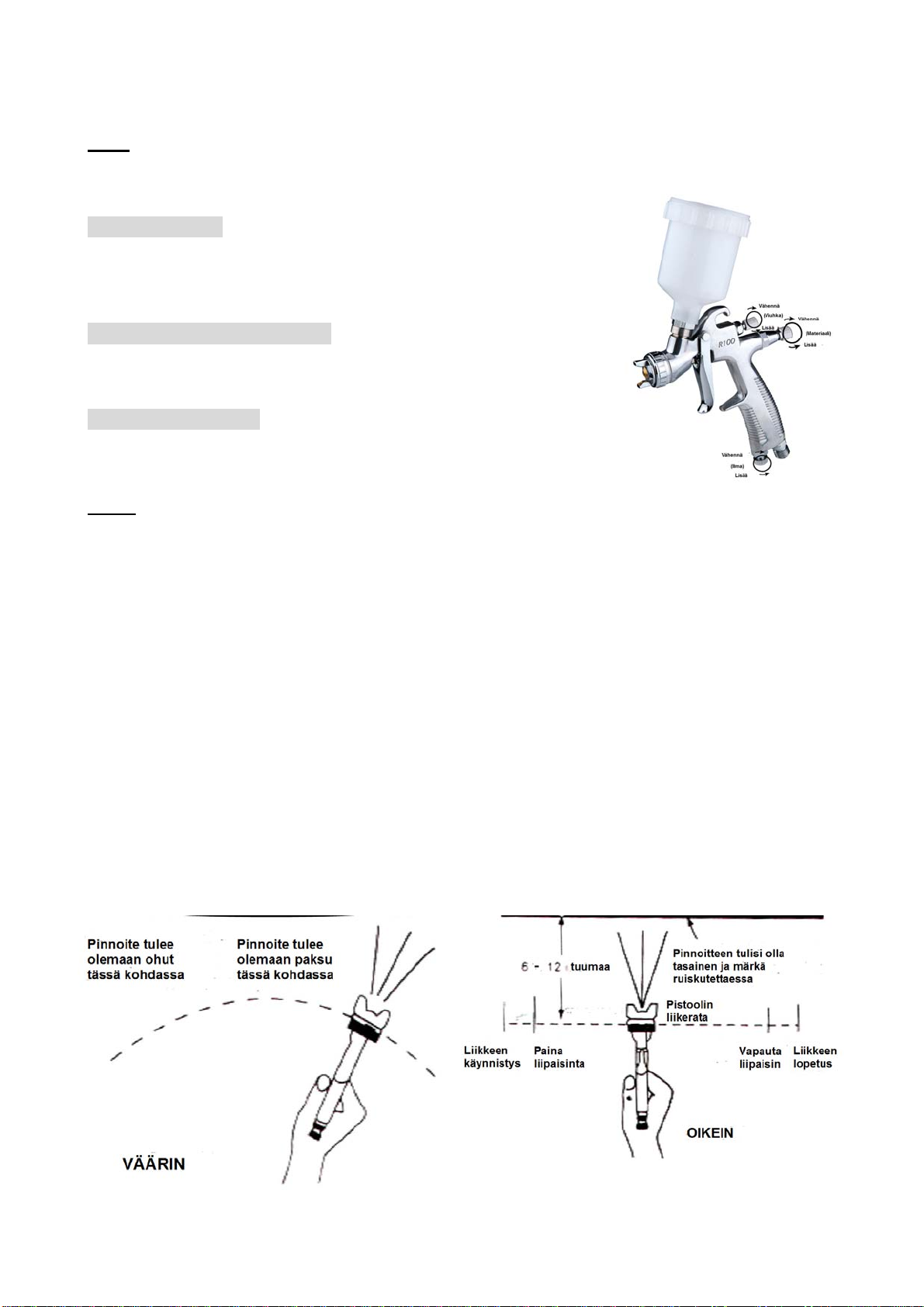

Säätö
Haluttu viuhkan muoto, nesteen syöttömäärä ja hienosumutus voidaan saavuttaa helposti säätämällä viuhkan
säätönuppia, nesteen säätönuppia ja ilman säätönuppia.
VIUHKAN SÄÄTÖ: Käännä viuhkan säätönuppia oikealle kunnes se
kiristyy. Tällöin ruiskutusviuhkasta tulee pyöreä. Käännä viuhkan sää-
tönuppia vasemmalle, jolloin ruiskutusviuhkasta tulee ellipsin muotoi-
nen.
MATERIAALIN (MAALIN) SÄÄTÖ: Käännä maalin säätönuppia myö-
täpäivään. Tällöin nesteen syöttömäärä vähenee. Vastaavasti maalin
säätönupin kääntäminen vastapäivään lisää nesteen syöttöä.
ILMAN TULON SÄÄTÖ: Käännä ilman säätöventtiiliä myötäpäivään.
Tällöin ilmamäärä pienenee. Vastaavasti ilman säätöventtiilin kääntä-
minen vastapäivään lisää ilmamäärää.
Käyttö
1. Aloita ruiskutus. Pidä aina pistooli kohtisuorassa työalueeseen nähden.
2. Pidä suutin noin 15 – 30 cm (6 – 12 tuuman) etäisyydellä työpinnasta. Pidä pistooli kohtisuorassa ruisku-
tusalueeseen nähden ja liikuta sitä yhdensuuntaisesti useita kertoja, Pistoolin liikkeen pysäyttäminen kes-
ken liikkeen aiheuttaa maalin kasaumista ja heikentää lopputulosta. Älä liikuta pistoolia liian nopeasti sivul-
ta toiselle maalauksen aikana. Tämä johtaa maalin kasautumiseen liikealueen keskikohdalle, jolloin pinnoi-
tuksen lopputulos on puutteellinen alueen molemmissa reunoissa.
3. Laukaise pistooli asianmukaisesti. Aloita pistoolin siirto maalattavan alueen alkukohdasta ENNEN KUIN
PAINAT LIIPAISINTA ja vapauta liipaisin ENNEN KUIN PYSÄYTÄT PISTOOLIN LIIKKEEN maalattavan
alueen loppukohdassa. Näin menetellen maalattu alue sekoittuu kullakin pistoolin siirrolla tasaisesti seu-
raavaan alueeseen ilman lopputuloksen päällekkäisyyttä tai epätasaisuutta.
4. Syötetyn maalin määrää voidaan vaihdella pistoolin liikkeen nopeuden, pinnan etäisyyden ja nesteen sää-
tönupin avulla.
5. Limitä pistoolin liikkeet juuri riittävästi saavuttaaksesi tasaisen maalipinnan.
HUOMAUTUS! Kaksi ohutta maalikerrosta johtaa parempaan lopputulokseen ja ehkäisee paremmin
maalin valumista kuin yksi paksu maalikerros.
6. Käytä kartonkipalaa suojaamaan muut pinnat ylimaalaukselta työalueen reunoilla.

5
HUOLTO
VAROITUS! EPÄTÄYDELLINEN PUHDISTUS VOI AIHEUTTAA TOIMINTAHÄIRIÖITÄ JA
RUISKUTUSMUODON HAJOAMISTA.
1. Poista kaikki jäljelle jäänyt maali kaatamalla se toiseen astiaan.
2. Pura ruiskutuspistooli ja varmista, että olet irrottanut neulan ennen suuttimen purkamista välttääksesi suut-
timen sulkuholkin vahingoittumisen.
3. Puhdista kaikki maalikanavat ja suutin. Puhdista muut osat käyttäen liuottimeen kastettua harjaa.
4. Kokoa ruiskutuspistooli ja ruiskuta pieni määrä liuotinta eliminoidaksesi maalijäämät maalikanavissa.
VAROITUS! ÄLÄ KÄYTÄ KOSKAAN METALLI- TAI MUITA ESINEITÄ, JOTKA VOIVAT VAHINGOITTAA
SUUTTIMEN JA ILMAHATUN REIKIÄ. ÄLÄ UPOTA KOSKAAN RUISKUTUSPISTOOLIA TÄYSIN
LIUOTTIMEEN. ÄLÄ KÄYTÄ KOSKAAN OSIA TAI KOMPONENTTEJA, JOTKA EIVÄT OLE
VALMISTAJAN ALKUPERÄISIÄ VARAOSIA.
Säilytys
-Jos et käytä ruiskutuspistoolia vähään aikaan, avaa nesteen säätönuppia kääntämällä sitä vastapäivään.
Tämä vähentää jousen jännitystä nesteneulan kärkeen.
-Ruiskutuspistoolin TÄYTYY OLLA hyvin puhdistettu ja kevyesti voideltu ennen säilytystä.
VIANETSINTÄ
Ongelma Syy Ratkaisu
Materiaalisyötön pät-
kiminen tai sylkeminen 1.Materiaalin pinnan taso liian alhainen. 2.Säiliö kallistettu liian kauas.
3.Löysä nesteen tuloliitin.
4.Löysä tai vahingoittunut nestekär-
ki/istukka.
5.Kuiva tai löysä nesteneulan tiiviste-
mutteri.
6.Ilmaventtiili tukkeutunut.
1.Lisää materiaalia säiliöön.
2.Pidä pistooli pystymmässä.
3.Kiristä.
4.Säädä tai vaihda.
5.Voitele ja/tai kiristä.
6.Puhdista venttiilin aukko.
Viuhka on kaari 1.Kulunut tai löysä nestesuutin.
2.Materiaalikertymiä ilmahatussa. 1.Kiristä tai vaihda nestesuutin. 2.Poista esteet rei’istä, mutta älä käytä
metalliesineitä puhdistukseen.
Viuhka ei ole tasaisesti
levinnyt
1.Materiaalikertymiä ilmahatussa.
2.Nestesuutin likainen tai kulunut. 1.Puhdista tai vaihda ilmahattu. 2.Puhdista tai vaihda nestesuutin.
Viuhkan keskiosa on
liian kapea
1.Materiaali liian ohutta tai sitä ei ole
riittävästi.
2.Sumutusilmanpaine liian korkea.
1.Säädä materiaalin viskositeettia.
2.Vähennä ilmanpainetta.
Viuhkan loppu ei ole
kyllin leveä
1.Materiaali liian paksua.
2.Sumutusilmanpaine liian matala. 1.Säädä materiaalin viskositeettia. 2.Lisää ilmanpainetta.

6
Ilmaa vuotaa ilmaha-
tusta ilman että lii-
paisinta painetaan
1.Juuttunut ilmaventtiilin kara.
2.Likaa ilmaventtiilissä tai venttiilin istu-
kassa.
3.Kulunut tai vahingoittunut ilmaventtiili
tai venttiilin istukka.
4.Murtunut ilmaventtiilin jousi.
5.Taipunut venttiilin kara.
1.Voitele.
2.Puhdista.
3.Vaihda.
4.Vaihda.
5.Vaihda.
Neste vuotaa tiiviste-
mutterista 1.Tiivistemutteri löysä. 2.Tiiviste kulunut tai kuiva. 1.Kiristä mutta älä rajoita neulaa. 2.Vaihda tai voitele (ei-silikoniöljy).
Liiallinen yliruiskutus 1. Liian korkea sumutuspaine.
2.Liian suuri etäisyys työalueeseen.
3.Virheellinen pistoolin liikuttelu (kaari,
liian nopea pistoolin liike).
1.Vähennä painetta.
2.Säädä sopivalle etäisyydelle.
3.Liikuta sopivalla tavalla, yhdensuun-
taisesti pintaan nähden.
Ruisku ei ruiskuta 1.Pistoolissa ei painetta.
2.Nesteen säätö ei riittävän auki.
3.Neste liian paksua.
1.Tarkasta ilmalinjat.
2.Avaa nesteen säätö.
3.Ohenna neste tai vaihda painesyöttö-
järjestelmään.

7

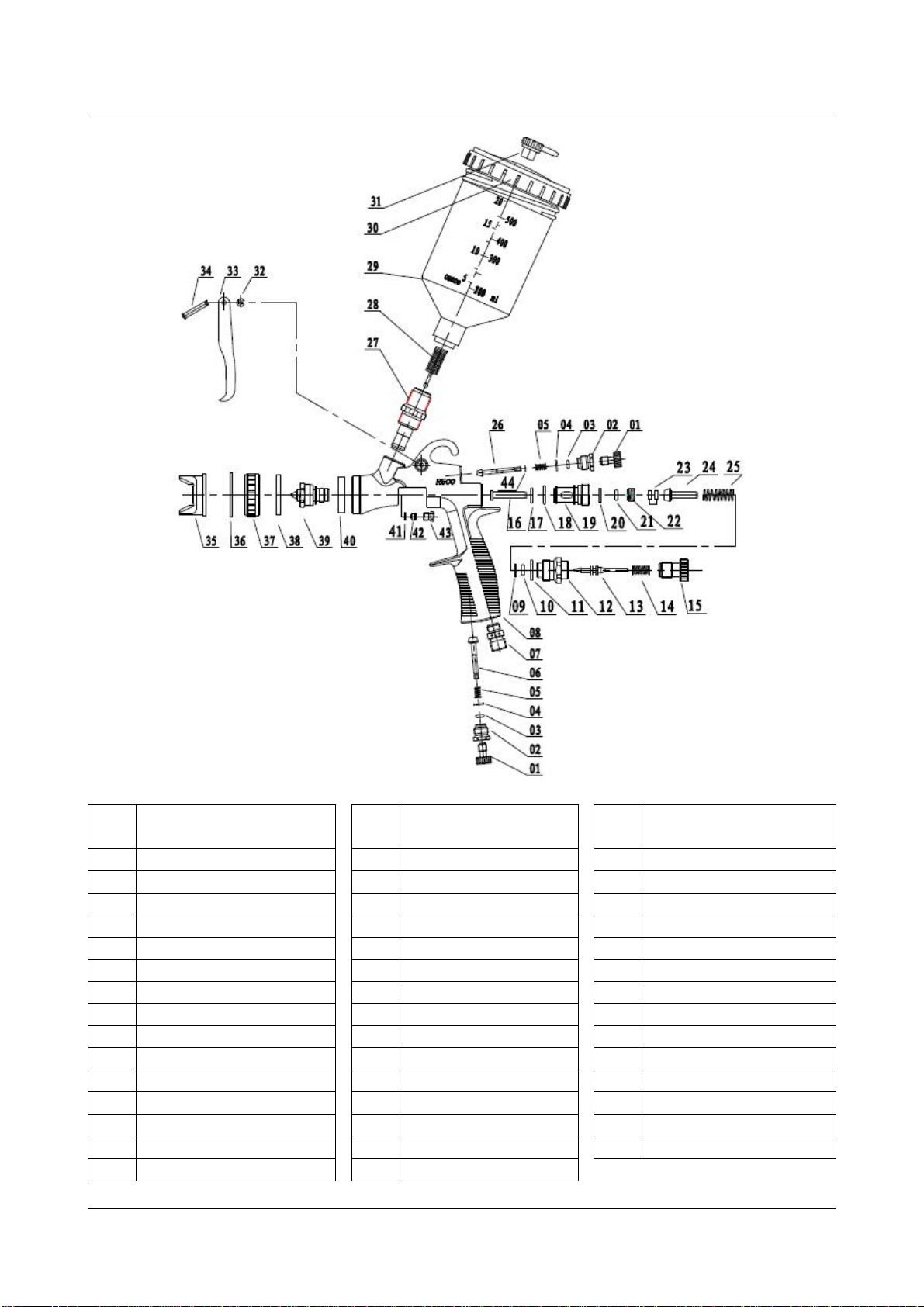

RÄJÄYTYSKUVA JA OSAT
Osa
no. Kuvaus Osa no. Kuvaus Osa no. Kuvaus
1 Ilman säätöruuvi 16 Kytkintappi 31 Tuuletuspää
2 Ilman säätönuppi 17 O-rengas (8,5x1,2) 32 Salpakiinnike
3 O-rengas (3,3x1,5) 18 O-rengas (10,7x1,8) 33 Liipaisin
4 Tasoaluslevy 19 Neulan hylsy 34 Liipaisinvipu
5 Ilmaventtiilin jousi 20 Suoja-aluslevy 35 Sumutin
6 Ilmaventtiilin kara 21 O-rengas (4,5x1,2) 36 Nestealuslevy
7 Ilman tuloliitin 22 Neulan hylsyruuvi 37 Pyöreä mutteri
8 Pistoolin runko 23 Vaahtoaluslevy 38 Aluslevy
9 Tasoaluslevy 24 Ilman tuloventtiilin tappi 39 Suutin
10 O-rengas (4,5x1,8) 25 Kytkinjousi 40 Sisärengas
11 O-rengas (8,7x1,85) 26 Sumutinneula 41 Suuttimen vaahtoaluslevy
12 Nesteen säätönuppi 27 Maalin tuloliitin 42 Tiivistealuslevy
13 Nesteen säätöneula 28 Suodatin 43 Suuntaruuvi
14 Nesteen säätöneulan jousi 29 Säiliö 44 Salpakiinnike
15 Nesteen säätöruuvi 30 Säiliön kansi

9

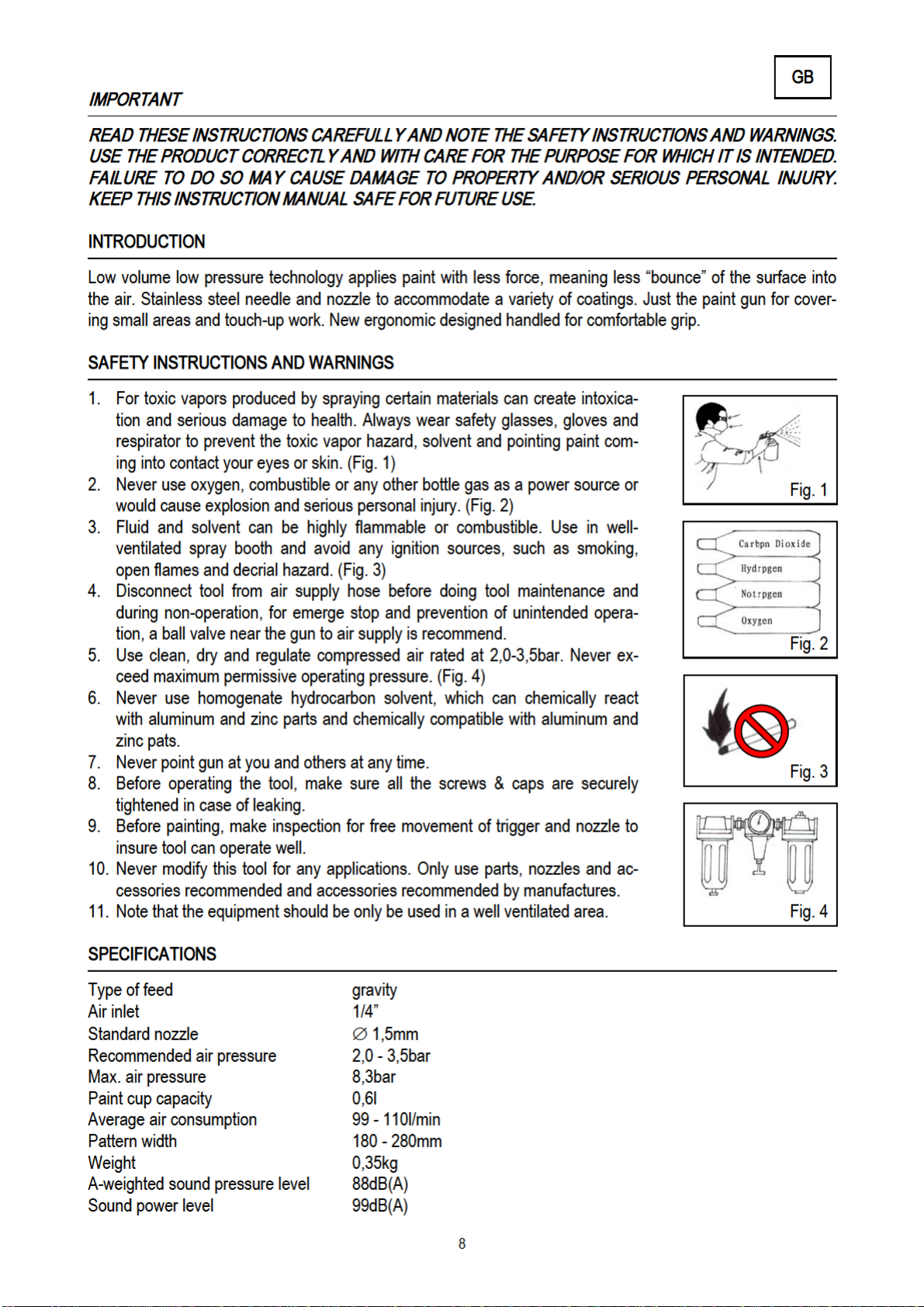

PARTS
OPERATION
Preparations
1. After unpacking the product, inspect carefully for any damage that may have occurred during transit. Make
sure to tighten fittings, bolts, etc. before putting unit into service.
2. Thoroughly mix and thin paint in accordance with the paint manufacturer’s instructions. Most materials will
spray readily if thinned properly.
3. Strain material through filter, cheese cloth or a paint strainer.
4. Fill the canister about 3/4 full and start the air compressor.
WARNING! DO NOT EXCEED spray gun or any other parts in the compressor system MAXIMUM
PRESSURE.
5. After connecting the gun to air supply, please make sure that the fluid cap, container and air hose have
been connected tightly with spray gun.
6. Set up a piece of cardboard or other scrap material to use as a target and adjust for best spray pattern.
WARNING! Never aim or spray at yourself or anybody else which would cause serious injury.
7. Test the consistency of the material by making a few strokes on a cardboard target. If material still appears
too thick, add a small amount of thinner. THIN WITH CARE! Do not exceed paint manufacturer’s thinning
recommendations.

10
Adjustment
The desired pattern, volume of fluid output and fine atomization can easily be obtained by regulating the Pat-
tern Adjusting Knob, Fluid Adjusting Knob and Air Adjusting Knob.
PATTERN ADJUSTMENT: Turning Pattern Adjusting Knob to the right
until tight will make spray pattern round, or turning left make spray pat-
tern ellipse.
MATERIAL (PAINT) ADJUSTMENT: Turn the Paint Adjusting Knob
clockwise will decrease the volume of fluid output and counter-
clockwise will increase fluid output.
AIR INLET ADJUSTMENT: Turning the Air Adjusting valve clockwise
will decrease the air volume and counter-clockwise will increase the air
volume.
Operation
1. Begin spraying. Always keep the gun at right angles to the work.
2. Keep the nozzle about 15 – 30 cm (6 to 12 inches) from the work surface. Grip the gun keeping perpen-
dicular with spraying area then move it parallel for several times. Stopping gun movement in mid-stroke
will cause a build up of paint and result in runs. Do not fan the gun from side to side while painting. This
will cause a build-up of paint in the center of the stroke and an insufficient coating at each end.
3. Trigger the gun properly. Start the gun moving at the beginning of the stroke BEFORE SQUEEZING THE
TRIGGER and release the trigger BEFORE STOPPING GUN MOVEMENT at the end of the stroke. This
procedure will blend each stroke with the next without showing overlap or unevenness.
4. The amount of paint being applied can be varied by the speed of the stroke, distance from the surface and
adjustment of the fluid control knob.
5. Overlap strokes just enough to obtain an even coat.
NOTE! Two thin coats of paint will yield better results and have less chance of runs than one heavy
layer.
6. Use a piece of cardboard as a shield to catch overspray at the edges of the work to protect other surfaces.

11
MAINTENANCE
WARNING! INCOMPLETE CLEANING COULD CAUSE FUNCTION FAILURES AND A DEGRADATION OF
THE FAN FORM.
1. Remove any remaining paint by pouring it into another container.
2. Disassemble the spray gun making sure to remove the needle before disassembling the nozzle to avoid
damage to the housing of the nozzle closure.
3. Clean all the paint passages and the nozzle. Clean the other components using a brush soaked in solvent.
4. Reassemble the spray gun and spray a small quantity of solvent to eliminate all the residues in the paint
passages.
WARNING! NEVER USE METAL OR OTHER OBJECTS THAT COULD DAMAGE THE HOLES IN THE
NOZZLE AND CAP. NEVER IMMERSE THE SPRAY GUN COMPLETELY IN SOLVENT. NEVER USE
COMPONENTS OR PARTS THAT ARE NOT MANUFACTURER ORIGINALS.
Storing
-When not using spray gun, turn the fluid adjustment knob counter-clockwise to open which will reduce
spring tension on needle fluid tip.
-Spray gun MUST BE well cleaned and lightly lubricated.
TROUBLESHOOTING
Problem Cause Solution
Fluttering or spitting 1.Material level too low.
2.Container tipped too far.
3.Loose fluid inlet connection.
4.Loose or damaged fluid tip/seat.
5.Dry or loose fluid needle packing nut.
6.Air vent clogged.
1.Add material into container.
2.Hold more upright.
3.Tighten.
4.Adjust or replace.
5.Lubricate and/or tighten.
6.Clear vent hole.
Pattern is arc 1.Worn or loose fluid nozzle.
2.Material build up on air cap. 1.Tighten or replace fluid nozzle. 2.Remove obstructions from holes, but
don’t use metal objects to clean it.
Pattern is not evenly
spread
1.Material build up on air cap.
2.Fluid nozzle dirty or worn. 1.Clean or replace air cap. 2.Clean or replace fluid nozzle.
The center of pattern
too narrow
1.Material too thin or not enough.
2.Atomization air pressure too high. 1.Regulate material viscosity. 2.Reduce air pressure.
Pattern width of fan-
sharp is not enough
1.Material too thick.
2.Atomization air pressure too low. 1.Regulate material viscosity. 2.Increase air pressure.

12
Air leaking from air cap
without pulling trigger 1.Sticking air valve stem. 2.Contaminate on air valve or seat.
3.Worn or damaged air valve or seat.
4.Broken air valve spring.
5.Bent valve stem.
1.Lubricate.
2.Clean.
3.Replace.
4.Replace.
5.Replace.
Fluid leaking from
packing nut 1. Packing nut loose. 2.Packing worn or dry. 1.Tighten, but do not restrict needle. 2.Replace or lubricate (non-silicone oil).
Excessive overspray 1.Too high atomization pressure.
2.Too far from work surface.
3.Improper stroking (arcing, gun motion
too fast).
1.Reduce pressure.
2.Adjust to proper distance.
3.Move at moderate pace, parallel to
surface.
Will not spray 1.No pressure at gun.
2.Fluid control not open enough.
3.Fluid too heavy.
1.Check air lines.
2.Open fluid control.
3.Thin fluid or change to pressure feed
system.

13
EXPLODED VIEW AND PARTS
Part
no. Description Part no. Description Part no. Description
1 Air adj. Screw 16 Switch pole 31 Ventilator head
2 Air adj. Knob 17 O-ring (8,5x1,2) 32 Snap retainer
3 O-ring (3,3x1,5) 18 O-ring (10,7x1,8) 33 Trigger
4 Flat washer 19 Needle housing 34 Trigger lever
5 Air valve spring 20 Cover washer 35 Atomization
6 Air valve step 21 O-ring (4,5x1,2) 36 Fluid washer
7 Air inlet Joint 22 Needle housing screw 37 Round nut
8 Gun body 23 Foam washer 38 Washer
9 Flat washer 24 Air inlet valve pole 39 Nozzle
10 O-ring (4,5x1,8) 25 Switch spring 40 Inner circle
11 O-ring (8,7x1,85) 26 Atomization needle 41 Nozzle foam washer
12 Fluid adj. knob 27 Paint inlet joint 42 Seal washer
13 Fluid adj. needle 28 Filter 43 Direction screw
14 Fluid needle spring 29 Container 44 Snap retainer
15 Fluid adj. screw 30 Container cover
