Meganex MEG016 User manual

KALKKIRUISKU Käyttöohje
Alkuperäisten ohjeiden käännös
LIME SPRAY GUN Instruction manual
Original manual
Maahantuoja / Importer:
ISOJOEN KONEHALLI OY
Keskustie 26, 61850 Kauhajoki As
Puh. +358 - 20 1323 232, Fax +358 - 20 1323 388
www.ikh.fi
MEG016
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Read the instruction manual carefully before using the tool and follow all given instructions. Save the instructions for further reference.

2
TÄRKEÄÄ
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA VAROITUKSET. KÄYTÄ
LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN KÄYTTÖTARKOITUKSEEN. OHJEIDEN
NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN.
PIDÄ NÄMÄ OHJEET TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.
TEKNISET TIEDOT
Syöttötyyppi painovoima
Vakiosuutin ∅4,5mm
Suosituspaine 6bar
Säiliön kapasiteetti 5l
Keskimääräinen ilmankulutus 1132l/min
KÄYTTÖ
Suuttimen valinta
Jokaisessa maaliruiskussa on kolme suutinta: 4.5mm, 6mm ja 8mm, joista voit valita. Jos haluat vaihtaa suu-
tinta, vedä liipaisin taakse vähintään 1/8” (3 mm). Kierrä kiekkoa paikoittaaksesi suuttimen haluamaasi asen-
toon. Kierrä se sitten sormin tiukasti kiinni. Et tarvitse tähän pihtejä.
Liipaisimen säätö
Liipaisinpidätin mahdollistaa sinulle saman viuhkakuvion valinnan joka kerta.
Maalin koostumus
Noudata maalin valmistajan ohjeita, kun sekoitat materiaalia. Jos sinulla on ongelmia, ota yhteys materiaalin
toimittajaasi.
Käyttö
1. Jos ruiskutuksen yhteydessä ilmenee melua, löysää suutinlevyn mutteria ja vedä liipaisin taakse. Kierrä
suutinlevyä aukkokokoon 5/16” laskien pienimmästä arvosta 7/32” arvoon 5/16” saakka.
2. Jos ruiskutat hiekoituksen viimeistelykerrosta kuivalle seinämateriaalille, valitse pienin tai siitä seuraava
aukkokoko. Toimi samalla tavoin sementti-, hiekka- tai kalkittujen sementtipintojen ruiskutuksen yhteydes-
sä.
3. Jos ruiskutat nystyrärakenteisia pintoja, valitse suutinlevylle pienin aukko. Aseta ruiskutussuutin säätämäl-
lä pistoolin pidätinlukko siten, että ruiskutussuutin on noin 1/16” etäisyydellä suutinlevystä. Tämä mahdol-
listaa pienten materiaalimäärien ruiskutuksen pistoolista ja varmistaa pinnan nystyrärakenteisuuden säily-
misen pinnankäsittelyn jälkeen.
4. Jos ruiskutat roiskepintoja, säädä ilmanpaine arvoon noin 4-6 Lbs. Kierrä suutinlevy kolmanneksi tai nel-
jänneksi pienimpään aukon kokoon. Muuta vapaasti ruiskutettavan pinnan kokoa säätämällä ilmanpaineel-
la tai vaihtamalla aukkoja suutinlevyssä.
HUOLTO
1. Pidä työkalu aina puhtaana
Käytä puhdasta vettä sekä pistoolin että syöttösäiliön puhdistukseen.
2. Tärkeitä voiteluohjeita
Puhdista pistooli läpikotaisin ja levitä muutama tippa öljyä ilmansäätökaran takapintaan voidellaksesi hol-
kin takaosan uran kautta, joka pitää liipaisimen pidättimen paikallaan. Käännä lisäksi pistooli ylösalaisin,
vedä liipaisin taakse ja levitä samalla tavalla öljyä ilman säätökaran etupuolelle voidellaksesi holkin etu-
puolen.
FI

3
3. Muista
Kootessasi pistoolia, varmista, että säädät ilman säätökaran liipaisimen siten, että ilman säätökara työntyy
1/6” kärkipalan ohi, kun liipaisin on täysin edessä. Muussa tapauksessa sovitus on virheellinen. Tarkasta
vielä kerran, painuuko ilma-aukon etupää pistoolin etuosaa vasten. Täten voit välttää mahdolliset vuodot
tässä kohdassa. Varmista myös, että olet asentanut tiivisteen oikean ja vasemman puoleisen valukappa-
leen väliin. Tämä estää pistoolia vuotamasta tai liipaisinta juuttumasta kiinni.
RÄJÄYTYSKUVA JA OSAT
Osa
no. Kuvaus Osa no. Kuvaus Osa no. Kuvaus
1 Ilmaliitin 9 Liipaisintaso 17 O-rengas (3,5x1,5)
2 O-rengas (7,2x1,9) 10 Pyöristetty mutteri 18 Kytkintanko
3 Koukku 11 Ilmahattu, Ilmahattu (I), Ilmahattu (II) 19 Kytkinjousi
4 Pistoolin runko 12 Neula 20 O-rengas, tiivistevälilevy (8x1)
5 Suuntaruuvi 13 O-rengas (11x8x1,8) 21 Ruuviliitin
6 O-rengas (9x1,8) 14 Nesteen säätöruuvin liitin 22 O-rengas (36x3)
7 Salpakiinnitin 15 O-rengas (10,6x1,8) 23 Puristin
8 Liipaisin 16 Nesteen säätöruuvin liitin 24 Maalisäiliö

4
IMPORTANT
READ THESE INSTRUCTIONS CAREFULLY AND NOTE THE SAFETY INSTRUCTIONS AND WARNINGS.
USE THE PRODUCT CORRECTLY AND WITH CARE FOR THE PURPOSE FOR WHICH IT IS INTENDED.
FAILURE TO DO SO MAY CAUSE DAMAGE TO PROPERTY AND/OR SERIOUS PERSONAL INJURY.
KEEP THIS INSTRUCTION MANUAL SAFE FOR FUTURE USE.
SPECIFICATIONS
Type of feed gravity
Standard nozzle ∅4,5mm
Recommended air pressure 6bar
Tank capacity 5l
Average air consumption 1132l/min
OPERATION
How to choose nozzle
Every Air Hopper Cup Gun has three nozzles that you can choose 4.5mm, 6mm, 8mm. If you want to change
orifice, pull trigger back at least 1/8”, rotate the disc to position the orifice you require, then thumbscrew finger,
tight, no need of pliers to be applied.
Trigger setting
Trigger Stop lets you select the same pattern every time.
Paint consistency
Follow the manufacturer’s instruction when mixing material. If you have trouble, call your material salesman.
Operation
1. When spraying simulated acoustics, loosen the orifice plate nut and pull the trigger back. Dial the orifice
plate to the 5/16” opening; counting from the smallest 7/32” to the 5/16”.
2. When spraying sand finish with dry wall material, adjust the orifice plate to the smallest, or next size large
opening. Same way when it applies to the cements, sand, and lime to cement surfaces.
3. When Spraying orange peel texture, chose the orifice plate to the smallest opening. Set the stop lock on
the Gun to make spraying nozzle to be approx. 1/16” from the orifice plate, this will allow a small amount of
material to flow from the gun and cause the pattern to leave an orange peel texture.
4. When spraying a splatter texture, adjust air pressure to be approx. 4-6 Lbs. Dial the orifice plate to the
third smallest, or the fourth size opening. Freely change size of texture by air pressure, or changing open-
ings in orifice plate.
MAINTENANCE
1. Keep the tool clean
Always use clean water to clean both gun and hopper.
2. Important oiling instructions
Through cleaning away on the gun, apply a few drops of oil to the back of the air stem to lubricate the rear
bushing through the slot that holds the trigger stop in place. Also turn the gun upside down, pull back trig-
ger and apply same to the front part of the air stem to lubricate front bushing.
GB

5
3. Remember
When reassembling the gun, be sure to adjust the trigger on the air stem so that the air stem protrudes
1/6” past the nose piece when the trigger is in the full forward position, else it will seat improperly. Double
check if the front of the air orifice does bear against the front of the gun to avoid any leakage at this point.
Also be sure to put a sealant between the right and left hand casting, it will prevent the gun from leaking,
or from a sticking trigger.

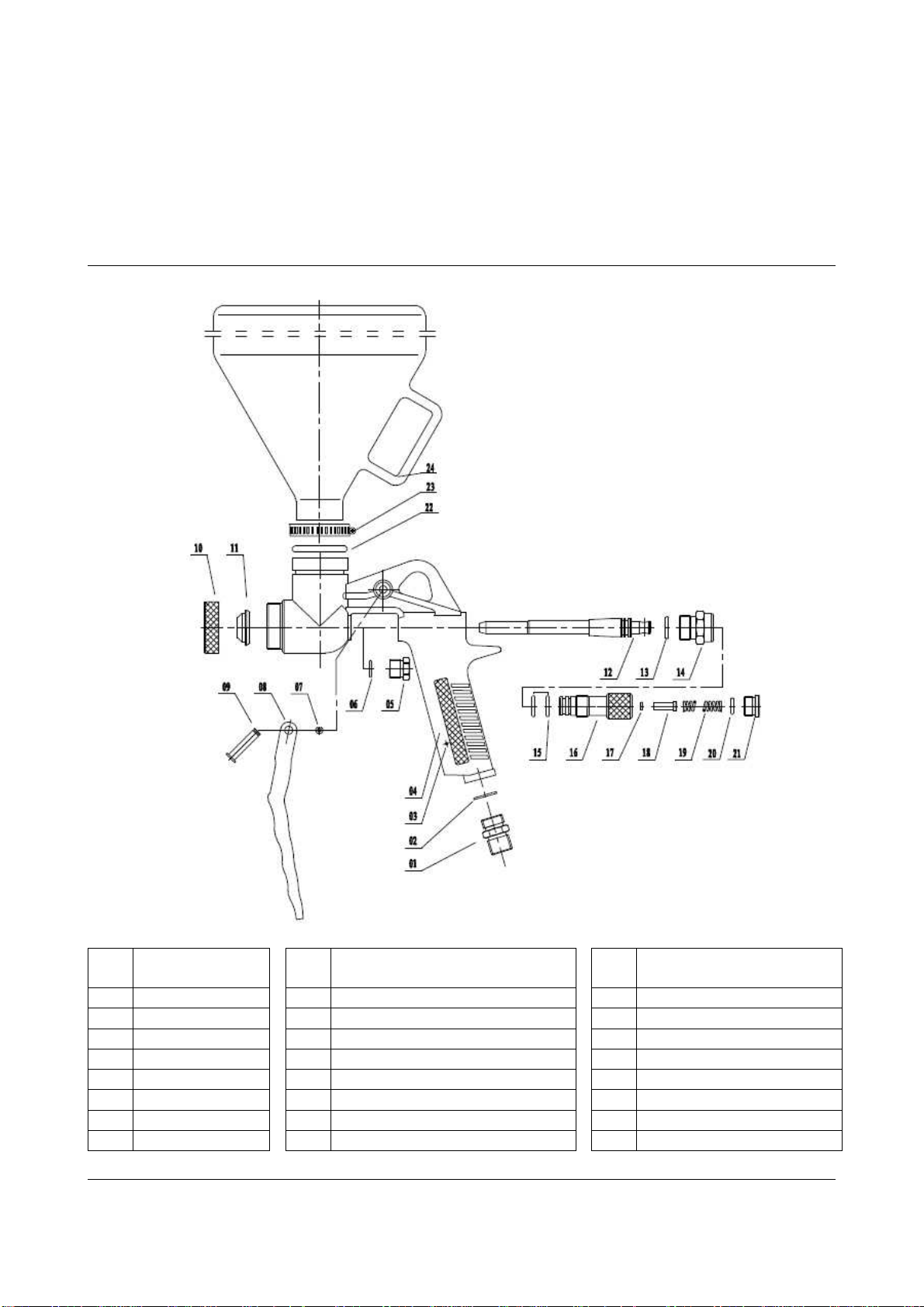

EXPLODED VIEW AND PARTS
Part
no. Description Part no. Description Part no. Description
1 Air plug 9 Trigger level 17 O-ring (3,5x1,5)
2 O-ring (7,2x1,9) 10 Rounded nut 18 Switch pole
3 Hook 11 Ai cap, Air cap (I), Air cap (II) 19 Switch spring
4 Gun body 12 Needle 20 O-ring sealing washer (8x1)
5 Direction screw 13 O-ring (11x8x1,8) 21 Screw plug
6 O-ring (9x1,8) 14 Fluid adj. screw plug 22 O-ring (36x3)
7 Snap retainer 15 O-ring (10,6x1,8) 23 Clamp
8 Trigger 16 Fluid adj. screw plug 24 Paint container
