DBetriebsanleitung & Sicherheitshinweise
WARNUNG! Zur Verringerung eines Verletzungsrisikos
Betriebsanleitung bitte vor der ersten Inbetriebnahme sorgfältig
lesen und zusammen mit der Maschine aufbewahren! Bei
Weitergabe des Gerätes an andere Nutzer muss diese Betriebs-
anleitung ebenfalls weitergegeben werden.
Seite
1 – Lieferumfang 6
2 – Technische
Informationen 6
3 – Bauteile 8
4 – Bestimmungsgemäßer
Gebrauch 8
5 – Allgemeine
Sicherheitshinweise
für den Umgang mit
Elektrowerkzeugen 9
Seite
6 – Gerätespezifische
Sicherheitshinweise 17
7 – Montage und
Einstellarbeiten 20
8 – Betrieb 22
9 – Arbeitsweise 22
10 – Wartung und
Umweltschutz 22
11 – Service-Hinweise 23
Inhalt
6
1 – Lieferumfang
• Winkelschleifer mit
Zusatzhandgriff
• Montagewerkzeug
• 1 Scheibenabdeckung für
Schruppscheiben
• Bedienungsanleitung
• Garantieurkunde
2 – Technische Informationen
Technische Daten
Stromversorgung 230-240 V~/50 Hz
Leistungsaufnahme 1100 W
Leerlaufdrehzahl n = 12000 min-1
Schutzklasse II
Scheibengröße Ø 125 mm
Anschlussgewinde M 14
Anschlusskabel 300 cm
Gewicht 2,4 kg
Technische Änderungen vorbehalten.
Lärmemission/Vibration
Lärmemission
LpA: 89,57 dB(A), LWA: 100,57 dB(A)
Messunsicherheit:
KpA: 3,0 dB(A), KWA: 3,0 dB(A)
Hand-/Armschwingungen
ah,AG: 8,139 m/s2(Hauptgriff)
Messunsicherheit K: 1,5 m/s2
Geräusch-/Vibrationsinformation
Messwerte ermittelt entsprechend
EN 60745-1, EN 60745-2-3.
• Der angegebene Schwingungs-
emissionswert ist nach einem ge-
MW-5455140-Bedien-2005.indd 6MW-5455140-Bedien-2005.indd 6 13.05.20 10:0113.05.20 10:01

normten Prüfverfahren gemessen
worden und kann zum Vergleich
eines Elektrowerkzeugs mit einem
anderen verwendet werden.
• Der angegebene Schwingungs-
emissionswert kann auch zu einer
einleitenden Einschätzung der
Aussetzung verwendet werden.
Informationen zur
Vibrationsverminderung
Warnung: Der tatsächliche
vorhandene Vibrationsemis-
sionswert während der Benutzung
der Maschine kann von dem in der
Betriebsanleitung bzw. vom Her-
steller angegebenen abweichen. Dies
kann von folgenden Einflussfaktoren
verursacht werden, die vor jedem
bzw. während des Gebrauches be-
achtet werden sollen:
• Wird das Gerät richtig verwendet
• Ist die Art des zu bearbeitenden
Materials korrekt.
• Ist der Gebrauchszustand des
Gerätes in Ordnung
• Sind die Haltegriffe, ggf. optionale
Vibrationsgriffe, montiert und sind
diese fest am Maschinenkörper.
Falls Sie ein unangenehmes Gefühl
oder eine Hautverfärbung während
der Benutzung der Maschine an Ihren
Händen feststellen unterbrechen Sie
sofort die Arbeit. Legen Sie ausrei-
chende Arbeitspausen ein. Bei nicht
beachten von ausreichenden Arbeits-
pausen, kann es zu einem Hand-/
Arm-Vibrationssyndrom kommen.
Es sollte eine Abschätzung des
Belastungsgrades in Abhängigkeit
der Arbeit bzw. Verwendung der
Maschine erfolgen und entsprechen-
de Arbeitspausen eingelegt werden.
Auf diese Weise kann der Belas-
tungsgrad während der gesamten
Arbeitszeit wesentlich gemindert wer-
den. Minimieren Sie Ihr Risiko, dem
Sie bei Vibrationen ausgesetzt sind.
Pflegen Sie diese Maschine entspre-
chend der Anweisungen in der
Betriebsanleitung.
Falls die Maschine öfter eingesetzt
bzw. verwendet wird, sollten Sie sich
mit Ihrem Fachhändler in Verbindung
setzten und ggf. Antivibrationszubehör
(Griffe) besorgen.
Vermeiden Sie den Einsatz von der
Maschine bei Temperaturen von
t = 10 °C oder weniger. Machen Sie
einen Arbeitsplan wodurch die Vibra-
tionsbelastung begrenzt werden
kann.
Informationen zur
Lärmverminderung
Eine gewisse Lärmbelastung durch
dieses Gerät ist nicht vermeidbar.
Verlegen Sie lärmintensive Arbeiten
auf zugelassene und dafür bestimm-
te Zeiten.
Halten Sie sich ggf. an Ruhezeiten
und beschränken sie die Arbeits-
dauer auf das Notwendigste. Zu
ihrem persönlichen Schutz und
Schutz in der Nähe befindlicher
Personen ist ein geeigneter
Gehörschutz zu tragen. 7
MW-5455140-Bedien-2005.indd 7MW-5455140-Bedien-2005.indd 7 13.05.20 10:0113.05.20 10:01

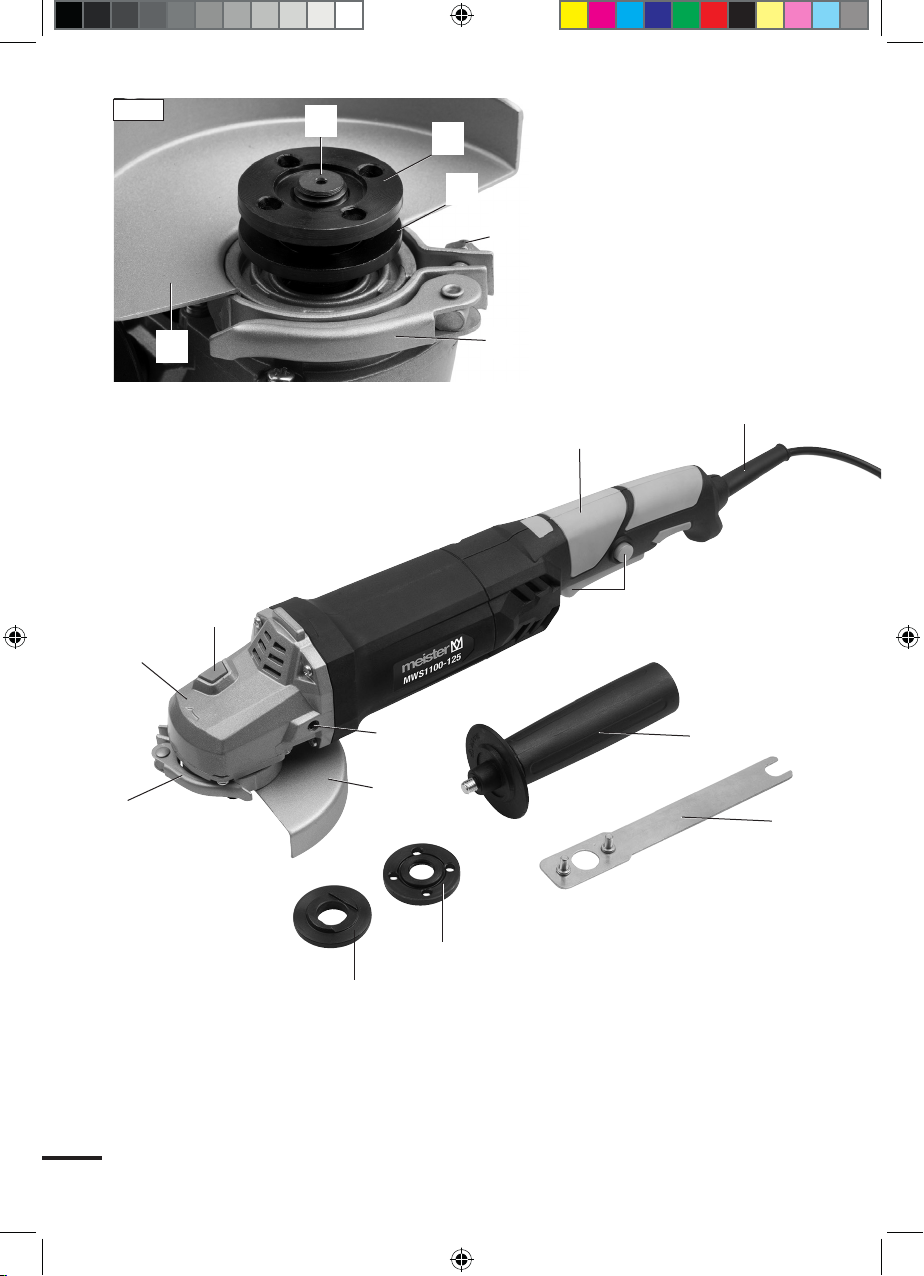

3 – Bauteile
1 Hauptgriff
2 Netzkabel
3 Ein-/Ausschalter
4 Anbringungspunkte für Zusatz-
Handgriff
5 Scheibenabdeckung für
Schruppscheiben
6 Entriegelungshebel für
Scheibenabdeckung
6a Spannmutter für
Entriegelungshebel
7 Rastnocken
8 Spindel mit Anschluss-Gewinde
9 Spannflansch
10 Stützflansch
11 Getriebekopf
12 Spindelarretierknopf
13 Zusatzhandgriff
14 Flansch-Schlüssel
4 – Bestimmungsgemäßer
Gebrauch
Bestimmungsgemäße Verwendung
Ein Winkelschleifer ist ein elektrisch
angetriebenes handgehaltenes Gerät
mit einer schnell rotierenden runden
Schleifscheibe, die über ein Winkel-
getriebe angetrieben wird.
Das Elektrowerkzeug ist bestimmt
zum Schruppen (Oberflächenschlei-
fen) und zum Entgraten von metalli-
schen Werkstoffen, sowie zum
Trennen von Metall- und Steinwerk-
stoffen. Das Gerät darf nur ohne
Verwendung von Wasser benutzt
werden.
Der Benutzer des Gerätes hat für
eine ausreichende Schutzausrüstung
während des Gebrauches entsprech-
end der Bedienungsanleitung und
den an der Maschine angebrachten
Warnpiktogramme zu sorgen. Vor
jedem Gebrauch bzw. während des
Gebrauches des Gerätes ist dieses
und die Scheibe auf eventuelle elekt-
rische oder mechanische Beschädi-
gungen zu prüfen.
Falls ein Schaden an dem Gerät fest-
gestellt wird, ist die Arbeit einzu-
stellen und eine Fachwerkstatt ist zu
kontaktieren.
Das Gerät ist nur für den handge-
führten, nicht stationären Gebrauch
im häuslichen Bereich bestimmt. Das
Gerät ist nicht für die Ausführung von
Nassschnitten bestimmt.
ACHTUNG! Durch bestim-
mungswidrige Verwendung,
Veränderungen am Gerät und den
Gebrauch von Teilen, die nicht
vom Hersteller geprüft und freige-
geben sind, können unvorherseh-
bare Schäden entstehen.
Nicht bestimmungsgemäße
Verwendung
Alle Anwendungen mit dem Gerät die
nicht im Kapitel „Bestimmungsge-
mäßer Gebrauch“ genannt sind, gel-
ten als eine nicht bestimmungs-
gemäße Verwendung.
Das Gerät darf nicht zu folgenden
Zwecken eingesetzt werden:
8
MW-5455140-Bedien-2005.indd 8MW-5455140-Bedien-2005.indd 8 13.05.20 10:0113.05.20 10:01

• Bearbeiten von anderen Materia-
lien, die nicht in der bestimmungs-
gemäßen Verwendung aufgeführt
sind,
• Einsatz mit einem Sägeblatt,
• Einsatz als stationäres Gerät,
• Antrieb für andere Geräte
Es besteht Verletzungsgefahr.
Für alle daraus entstandenen Sach-
schäden sowie Personenschäden,
die auf Grund einer Fehlanwendung
entstanden sind, haftet der Benutzer
des Gerätes.
Bei Verwendung anderer bzw. nicht
Original Bauteile an der Maschine er-
lischt herstellerseitig die Garantie-
leistung.
Restrisiken
Auch bei sachgemäßer Verwendung
des Gerätes bleibt immer ein gewis-
ses Restrisiko, das nicht ausge-
schlossen werden kann. Aus der Art
und Konstruktion des Gerätes kön-
nen die folgenden potentiellen
Gefährdungen abgeleitet werden:
• Kontakt mit den ungeschützten
Schleifscheiben
• Hineingreifen in die noch drehen-
den Schleifscheiben
• Wegschleudern von Teilen der
Schleifscheiben und anderer Teile
• Schädigung des Gehöres, wenn
kein vorgeschriebener Gehörschutz
getragen wird
• Einatmen von Staub
• elektrischer Schlag bei Berühren
von nicht isolierten elektrischen
Bauteilen.
Werden die in Ihrer Gebrauchsanwei-
sung enthaltenen Anweisungen nicht
beachtet, können aufgrund unsach-
gemäßer Benutzung andere Rest-
risiken auftreten.
5 – Allgemeine Sicherheits-
hinweise für den Umgang
mit Elektrowerkzeugen
I. Allgemeine Sicherheitshinweise
WARNUNG! Lesen Sie alle Si-
cherheitshinweise und Anwei-
sungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise
und Anweisungen können elektri-
schen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshin-
weise und Anweisungen für die
Zukunft auf.
Der in den Sicherheitshinweisen ver-
wendete Begriff „Elektrowerkzeug“
bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektrowerk-
zeuge (ohne Netzkabel).
1 Arbeitsplatzsicherheit
a Halten Sie Ihren Arbeitsbereich
sauber und gut beleuchtet. Un-
ordnung und unbeleuchtete
Arbeitsbereiche können zu
Unfällen führen.
b Arbeiten Sie mit dem Elektro-
werkzeug nicht in explosionsge-
fährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase 9
MW-5455140-Bedien-2005.indd 9MW-5455140-Bedien-2005.indd 9 13.05.20 10:0113.05.20 10:01

oder Staub befinden. Elektro-
werkzeuge erzeugen Funken, die
den Staub oder die Dämpfe ent-
zünden können.
c Halten Sie Kinder und andere
Personen während der Benut-
zung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die
Kontrolle über das Gerät verlieren.
2 Elektrische Sicherheit
a Der Anschlussstecker des Elek-
trowerkzeuges muss in die
Steckdose passen. Der Stecker
darf in keiner Weise verändert
werden. Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerk-
zeug. Unveränderte Stecker und
passende Steckdosen verringern
das Risiko eines elektrischen
Schlages.
b Vermeiden Sie Körperkontakt
mit geerdeten Oberflächen, wie
von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht
ein erhöhtes Risiko durch einen
elektrischen Schlag, wenn Ihr
Körper geerdet ist.
c Halten Sie das Gerät von Regen
oder Nässe fern. Das Eindringen
von Wasser in ein Elektrogerät er-
höht das Risiko eines elektrischen
Schlages.
d Zweckentfremden Sie das Kabel
nicht, um das Elektrowerkzeug
zu tragen, aufzuhängen oder um
den Netzstecker aus der Steck-
dose zu ziehen. Halten Sie das
Kabel fern von Hitze, Öl, schar-
fen Kanten oder sich bewegen-
den Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen
das Risiko eines elektrischen
Schlages.
e Wenn Sie mit einem Elektro-
werkzeug im Freien arbeiten,
verwenden Sie nur Verlänge-
rungskabel, die auch für den
Außenbereich zugelassen sind.
Die Anwendung eines für den
Außenbereich geeigneten Verlän-
gerungskabels verringert das
Risiko eines elektrischen Schlages.
f Wenn der Betrieb des Elektro-
werkzeugs in feuchter Umge-
bung nicht vermeidbar ist, ver-
wenden Sie einen Fehler-
stromschutzschalter. Der Einsatz
eines Fehlerstromschutzschalters
vermindert das Risiko eines elektri-
schen Schlages.
3 Sicherheit von Personen
a Seien Sie aufmerksam, achten
Sie darauf, was Sie tun, und
gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerk-
zeug. Benutzen Sie kein Elektro-
werkzeug, wenn Sie müde sind
oder unter dem Einfluss von
Drogen, Alkohol oder Medika-
menten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des
Elektrowerkzeugs kann zu ernst-
haften Verletzungen führen.
b Tragen Sie persönliche Schutz-
ausrüstung und immer eine
Schutzbrille. Das Tragen persönli-
10
MW-5455140-Bedien-2005.indd 10MW-5455140-Bedien-2005.indd 10 13.05.20 10:0113.05.20 10:01

cher Schutzausrüstung, wie Staub-
maske, rutschfeste Sicherheits-
schuhe, Schutzhelm oder Gehör-
schutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das
Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsich-
tigte lnbetriebnahme. Vergewis-
sern Sie sich, dass das Elektro-
werkzeug ausgeschaltet ist,
bevor Sie es an die Stromversor-
gung und/oder den Akku an-
schließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen
des Geräts den Finger am Schalter
haben oder das Gerät eingeschal-
tet an die Stromversorgung an-
schließen, kann dies zu Unfällen
führen.
d Entfernen Sie Einstellwerkzeuge
oder Schraubenschlüssel, bevor
Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder
Schlüssel, der sich in einem dre-
henden Geräteteil befindet, kann
zu Verletzungen führen.
e Vermeiden Sie abnormale Kör-
perhaltung. Sorgen Sie für einen
sicheren Stand und halten Sie
jederzeit das Gleichgewicht.
Dadurch können Sie das Elektro-
werkzeug in unerwarteten Situ-
ationen besser kontrollieren.
f Tragen Sie geeignete Kleidung.
Tragen Sie keine weite Kleidung
oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern
von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder
lange Haare können von sich be-
wegenden Teilen erfasst werden.
g Wenn Staubabsaug- und -auf-
fangeinrichtungen montiert wer-
den können, vergewissern Sie
sich, dass diese angeschlossen
sind und richtig verwendet wer-
den. Verwendung einer Staubab-
saugung kann Gefährdungen
durch Staub verringern.
4 Verwendung und Behandlung
des Elektrowerkzeuges
a Überlasten Sie das Gerät nicht.
Verwenden Sie für Ihre Arbeit
das dafür bestimmte Elektro-
werkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie bes-
ser und sicherer im angegebenen
Leistungsbereich.
b Benutzen Sie kein Elektrowerk-
zeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich
nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repa-
riert werden.
c Ziehen Sie den Stecker aus der
Steckdose und/oder entfernen
Sie den Akku, bevor Sie Geräte-
einstellungen vornehmen, Zube-
hörteile wechseln oder das
Gerät weglegen. Diese Vorsichts-
maßnahme verhindert den unbeab-
sichtigten Start des Elektrowerk-
zeuges.
d Bewahren Sie unbenutzte Elek-
trowerkzeuge außerhalb der
Reichweite von Kindern auf. 11
MW-5455140-Bedien-2005.indd 11MW-5455140-Bedien-2005.indd 11 13.05.20 10:0113.05.20 10:01

Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem
nicht vertraut sind oder diese
Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind ge-
fährlich, wenn Sie von unerfah-
renen Personen benutzt werden.
e Pflegen Sie das Gerät mit Sorg-
falt. Kontrollieren Sie, ob beweg-
liche Teile einwandfrei funktio-
nieren und nicht klemmen, ob
Teile gebrochen oder so beschä-
digt sind, dass die Funktion des
Elektrowerkzeuges beeinträch-
tigt ist. Lassen Sie beschädigte
Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle
haben ihre Ursache in schlecht ge-
warteten Elektrowerkzeugen.
f Halten Sie Schneidwerkzeuge
scharf und sauber. Sorgfältig ge-
pflegte Schneidwerkzeuge mit
scharfen Schneidkanten verklem-
men sich weniger und sind leichter
zu führen.
g Verwenden Sie Elektrowerkzeug,
Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisun-
gen. Berücksichtigen Sie dabei
die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der
Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen
Anwendungen kann zu gefähr-
lichen Situationen führen.
5 Service
a Lassen Sie Ihr Elektrowerkzeug
nur von qualifiziertem Fachper-
sonal und nur mit Original-
ersatzteilen reparieren. Dadurch
wird sichergestellt, dass die
Sicherheit des Elektrowerkzeuges
erhalten bleibt.
II. Sicherheitshinweise für alle
Anwendungen
Gemeinsame Warnhinweise zum
Trennschleifen und Schleifen:
Sicherheitshinweise für Trennschleif-
anwendungen:
a Dieses Elektrowerkzeug ist zu
verwenden als Schleifer, Trenn-
schleifmaschine. Beachten Sie
alle Warnhinweise, Anweisun-
gen, Darstellungen und Daten,
die Sie mit dem Gerät erhalten.
Wenn Sie die folgenden Anweisun-
gen nicht beachten, kann es zu
elektrischem Schlag, Feuer und/
oder schweren Verletzungen kom-
men.
b Dieses Elektrowerkzeug ist nicht
geeignet zum Sandpapierschlei-
fen, Arbeiten mit Drahtbürsten,
Polieren. Verwendungen, für die
das Elektrowerkzeug nicht vorge-
sehen ist, können Gefährdungen
und Verletzungen verursachen.
c Verwenden Sie kein Zubehör,
das vom Hersteller nicht speziell
für dieses Elektrowerkzeug
vorgesehen und empfohlen
wurde. Nur weil Sie das Zubehör
an Ihrem Elektrowerkzeug befesti-
gen können, garantiert das keine
sichere Verwendung.
12
MW-5455140-Bedien-2005.indd 12MW-5455140-Bedien-2005.indd 12 13.05.20 10:0113.05.20 10:01

d Die zum Elektrowerkzeug gehö-
rende Schutzhaube muss sicher
angebracht und so eingestellt
sein, dass ein Höchstmaß an
Sicherheit erreicht wird, d. h.
der kleinstmögliche Teil des
Schleifkörpers zeigt offen zur
Bedienperson. Halten Sie und in
der Nähe befindliche Personen
sich außerhalb der Ebene der
rotierenden Schleifscheibe auf.
Die Schutzhaube soll die
Bedienperson vor Bruchstucken
und zufälligem Kontakt mit dem
Schleifkörper schutzen.
e Die zulässige Drehzahl des Ein-
satzwerkzeugs muss mindestens
so hoch sein wie die auf dem
Elektrowerkzeug angegebene
Höchstdrehzahl. Zubehör, das sich
schneller als zulässig dreht, kann
zerbrechen und umherfliegen.
f Außendurchmesser und Dicke
des Einsatzwerkzeugs müssen
den Maßangaben Ihres Elektro-
werkzeugs entsprechen. Falsch
bemessene Einsatzwerkzeuge
können nicht ausreichend abge-
schirmt oder kontrolliert werden.
g Einsatzwerkzeuge mit Gewinde-
einsatz müssen genau auf das
Gewinde der Schleifspindel pas-
sen. Bei Einsatzwerkzeugen, die
mittels Flansch montiert werden,
muss der Lochdurchmesser des
Einsatzwerkzeugs zum
Aufnahmedurchmesser des
Flansches passen. Einsatzwerk-
zeuge, die nicht genau am Elektro-
werkzeug befestigt werden, drehen
sich ungleichmäßig, vibrieren sehr
stark und können zum Verlust der
Kontrolle führen.
h Schleifscheiben und Flansche
müssen genau auf die Schleif-
spindel Ihres Elektrowerkzeugs
passen. Einsatzwerkzeuge, die
nicht genau auf die Schleifspindel
des Elektrowerkzeugs passen,
drehen sich ungleichmäßig, vibrie-
ren sehr stark und können zum
Verlust der Kontrolle fuhren.
i Verwenden Sie keine beschädig-
ten Einsatzwerkzeuge. Kontrol-
lieren Sie vor jeder Verwendung
Einsatzwerkzeuge wie Schleif-
scheiben auf Absplitterungen
und Risse, Schleifteller auf
Risse, Verschleiß oder starke
Abnutzung, Drahtbürsten auf
lose oder gebrochene Drähte.
Wenn das Elektrowerkzeug oder
das Einsatzwerkzeug herunter-
fällt, überprüfen Sie, ob es be-
schädigt ist, oder verwenden Sie
ein unbeschädigtes Einsatz-
werkzeug. Wenn Sie das Ein-
satzwerkzeug kontrolliert und
eingesetzt haben, halten Sie und
in der Nähe befindliche Perso-
nen sich außerhalb der Ebene
des rotierenden Einsatzwerk-
zeugs und lassen Sie das Gerät
eine Minute lang mit Höchst-
drehzahl laufen. Beschädigte
Einsatzwerkzeuge brechen meist
in dieser Testzeit.
j Tragen Sie persönliche Schutz-
ausrüstung. Verwenden Sie je
nach Anwendung Vollgesichts-
schutz, Augenschutz oder
Schutzbrille. Soweit angemes- 13
MW-5455140-Bedien-2005.indd 13MW-5455140-Bedien-2005.indd 13 13.05.20 10:0113.05.20 10:01

sen, tragen Sie Staubmaske,
Gehörschutz, Schutzhandschuhe
oder Spezialschürze, die kleine
Schleif- und Materialpartikel von
Ihnen fernhält. Die Augen sollen
vor herumfliegenden Fremdkör-
pern geschützt werden, die bei
verschiedenen Anwendungen ent-
stehen. Staub- oder Atemschutz-
maske müssen den bei der An-
wendung entstehenden Staub fil-
tern. Wenn Sie lange lautem Lärm
ausgesetzt sind, können Sie einen
Hörverlust erleiden.
k Achten Sie bei anderen
Personen auf sicheren Abstand
zu Ihrem Arbeitsbereich. Jeder,
der den Arbeitsbereich betritt,
muss persönliche Schutzausrüs-
tung tragen. Bruchstücke des
Werkstücks oder gebrochener
Einsatzwerkzeuge können wegflie-
gen und Verletzungen auch außer-
halb des direkten Arbeitsbereichs
verursachen.
lHalten Sie das Gerät nur an den
isolierten Griffflächen, wenn Sie
Arbeiten ausführen, bei denen
das Einsatzwerkzeug verborge-
ne Stromleitungen oder das ei-
gene Netzkabel treffen kann. Der
Kontakt mit einer spannungs-
führenden Leitung kann auch me-
tallene Geräteteile unter Spannung
setzen und zu einem elektrischen
Schlag führen.
m Halten Sie das Netzkabel von
sich drehenden Einsatzwerk-
zeugen fern. Wenn Sie die
Kontrolle über das Gerät verlieren,
kann das Netzkabel durchtrennt
oder erfasst werden und Ihre Hand
oder Ihr Arm in das sich drehende
Einsatzwerkzeug geraten.
n Legen Sie das Elektrowerkzeug
niemals ab, bevor das Einsatz-
werkzeug völlig zum Stillstand
gekommen ist. Das sich drehen-
de Einsatzwerkzeug kann in Kon-
takt mit der Ablagefläche geraten,
wodurch Sie die Kontrolle über
das Elektrowerkzeug verlieren
können.
oLassen Sie das Elektrowerkzeug
nicht laufen, während Sie es tra-
gen. Ihre Kleidung kann durch zu-
fälligen Kontakt mit dem sich
drehenden Einsatzwerkzeug er-
fasst werden, und das Einsatz-
werkzeug sich in Ihren Körper
bohren.
p Reinigen Sie regelmäßig die Lüf-
tungsschlitze Ihres Elektrowerk-
zeugs. Das Motorgebläse zieht
Staub in das Gehäuse, und eine
starke Ansammlung von Metall-
staub kann elektrische Gefahren
verursachen.
q Verwenden Sie das Elektrowerk-
zeug nicht in der Nähe brenn-
barer Materialien. Funken können
diese Materialien entzünden.
r Verwenden Sie keine Einsatz-
werkzeuge, die flüssige Kühl-
mittel erfordern. Die Verwendung
von Wasser oder anderen flüssi-
gen Kühlmitteln kann zu einem
elektrischen Schlag führen.
14
MW-5455140-Bedien-2005.indd 14MW-5455140-Bedien-2005.indd 14 13.05.20 10:0113.05.20 10:01

III. Weitere Sicherheitshinweise für
alle Anwendungen
Rückschlag und entsprechende
Warn-und Sicherheitshinweise
Rückschlag ist die plötzliche Reak-
tion infolge eines hakenden oder blo-
ckierten drehenden Einsatzwerk-
zeugs, wie Schleifscheibe, Schleif-
teller, Drahtbürste usw. Verhaken
oder Blockieren führt zu einem ab-
rupten Stopp des rotierenden
Einsatzwerkzeugs. Dadurch wird ein
unkontrolliertes Elektrowerkzeug
gegen die Drehrichtung des Einsatz-
werkzeugs an der Blockierstelle be-
schleunigt.
Wenn z. B. eine Schleifscheibe im
Werkstück hakt oder blockiert, kann
sich die Kante der Schleifscheibe,
die in das Werkstück eintaucht, ver-
fangen und dadurch die Schleif-
scheibe ausbrechen oder einen
Rückschlag verursachen. Die Schleif-
scheibe bewegt sich dann auf die
Bedienperson zu oder von ihr weg, je
nach Drehrichtung der Scheibe an
der Blockierstelle. Hierbei können
Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines
falschen oder fehlerhaften Gebrauchs
des Elektrowerkzeugs. Er kann durch
geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert
werden.
a Halten Sie das Elektrowerkzeug
gut fest und bringen Sie Ihren
Körper und Ihre Arme in eine
Position, in der Sie die Rück-
schlagkräfte abfangen können.
Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um
die größtmögliche Kontrolle
über Rückschlagkräfte oder
Reaktionsmomente beim Hoch-
lauf zu haben. Die Bedienperson
kann durch geeignete Vorsichts-
maßnahmen die Rückschlag- und
Reaktionskräfte beherrschen.
b Bringen Sie Ihre Hand nie in die
Nähe sich drehender Einsatz-
werkzeuge. Das Einsatzwerkzeug
kann sich beim Rückschlag über
Ihre Hand bewegen.
c Meiden Sie mit Ihrem Körper
den Bereich, in den das Elektro-
werkzeug bei einem Rückschlag
bewegt wird. Der Rückschlag
treibt das Elektrowerkzeug in die
Richtung entgegengesetzt zur
Bewegung der Schleifscheibe an
der Blockierstelle.
dArbeiten Sie besonders vor-
sichtig im Bereich von Ecken,
scharfen Kanten usw. Verhin-
dern Sie, dass Einsatzwerkzeuge
vom Werkstück zurückprallen
und verklemmen. Das rotierende
Einsatzwerkzeug neigt bei Ecken,
scharfen Kanten oder wenn es ab-
prallt, dazu, sich zu verklemmen.
Dies verursacht einen Kontroll-
verlust oder Rückschlag.
e Verwenden Sie kein Ketten-
oder gezähntes Sägeblatt sowie
keine segmentierte Diamant-
scheibe mit mehr als 10 mm
breiten Schlitzen. Solche Einsatz-
werkzeuge verursachen häufig
einen Ruckschlag oder den 15
MW-5455140-Bedien-2005.indd 15MW-5455140-Bedien-2005.indd 15 13.05.20 10:0113.05.20 10:01

Vertust der Kontrolle uber das
Elektrowerkzeug.
Zusätzliche Sicherheitshinweise
zum Schleifen und Trennen:
a Gekröpfte Schleifscheiben müs-
sen so montiert werden, dass
ihre Schleiffläche nicht über der
Ebene des Schutzhaubenrandes
hervorsteht. Eine unsachgemäß
montierte Schleifscheibe, die über
die Ebene des Schutzhauben-
randes hinausragt, kann nicht aus-
reichend abgeschirmt werden.
b Verwenden Sie ausschließlich
die für Ihr Elektrowerkzeug
zugelassenen Schleifkörper und
die für diese Schleifkörper vor-
gesehene Schutzhaube.
Schleifkörper, die nicht für das
Elektrowerkzeug vorgesehen sind,
können nicht ausreichend abge-
schirmt werden und sind unsicher.
c Die Schutzhaube muss sicher
am Elektrowerkzeug angebracht
und für ein Höchstmaß an
Sicherheit so eingestellt sein,
dass der kleinstmögliche Teil
des Schleifkörpers offen zum
Bediener zeigt. Die Schutzhaube
hilft, die Bedienperson vor Bruch-
stücken, zufälligem Kontakt mit
dem Schleifkörper sowie Funken,
die die Kleidung entzünden könn-
ten, zu schützen.
d Schleifkörper dürfen nur für die
empfohlenen Einsatzmöglich-
keiten verwendet werden. Zum
Beispiel: Schleifen Sie nie mit
der Seitenfläche einer Trenn-
scheibe. Trennscheiben sind zum
Materialabtrag mit der Kante der
Scheibe bestimmt. Seitliche
Krafteinwirkung auf diese Schleif-
körper kann sie zerbrechen.
e Verwenden Sie immer unbe-
schädigte Spannflansche in der
richtigen Größe und Form für die
von Ihnen gewählte Schleif-
scheibe. Geeignete Flansche stüt-
zen die Schleifscheibe und verrin-
gern so die Gefahr eines Schleif-
scheibenbruchs. Flansche für
Trennscheiben können sich von
den Flanschen für andere
Schleifscheiben unterscheiden.
f Verwenden Sie keine abge-
nutzten Schleifscheiben von
größeren Elektrowerkzeugen.
Schleifscheiben für größere
Elektrowerkzeuge sind nicht für
die höheren Drehzahlen von klei-
neren Elektrowerkzeugen aus-
gelegt und können brechen.
Zusätzliche Sicherheitshinweise
zum Trennschleifen:
a Vermeiden Sie ein Blockieren
der Trennscheibe oder zu hohen
Anpressdruck. Führen Sie keine
übermäßig tiefen Schnitte aus.
Eine Überlastung der Trennschei-
be erhöht deren Beanspruchung
und die Anfälligkeit zum Verkanten
oder Blockieren und damit die
Möglichkeit eines Rückschlags
oder Schleifkörperbruchs.
b Meiden Sie den Bereich vor und
hinter der rotierenden Trenn-
scheibe. Wenn Sie die Trenn-
16
MW-5455140-Bedien-2005.indd 16MW-5455140-Bedien-2005.indd 16 13.05.20 10:0113.05.20 10:01

scheibe im Werkstück von sich
wegbewegen, kann im Falle eines
Rückschlags das Elektrowerkzeug
mit der sich drehenden Scheibe
direkt auf Sie zugeschleudert wer-
den.
c Falls die Trennscheibe ver-
klemmt oder Sie die Arbeit un-
terbrechen, schalten Sie das
Gerät aus und halten Sie es
ruhig, bis die Scheibe zum Still-
stand gekommen ist. Versuchen
Sie nie, die noch laufende
Trennscheibe aus dem Schnitt
zu ziehen, sonst kann ein
Rückschlag erfolgen. Ermitteln
und beheben Sie die Ursache für
das Verklemmen.
d Schalten Sie das Elektrowerk-
zeug nicht wieder ein, solange
es sich im Werkstück befindet.
Lassen Sie die Trennscheibe
erst ihre volle Drehzahl errei-
chen, bevor Sie den Schnitt vor-
sichtig fortsetzen. Anderenfalls
kann die Scheibe verhaken, aus
dem Werkstück springen oder
einen Rückschlag verursachen.
e Stützen Sie Platten oder große
Werkstücke ab, um das Risiko
eines Rückschlags durch eine
eingeklemmte Trennscheibe zu
vermindern. Große Werkstücke
können sich unter ihrem eigenen
Gewicht durchbiegen. Das Werk-
stück muss auf beiden Seiten der
Scheibe abgestützt werden, und
zwar sowohl in der Nähe des
Trennschnitts als auch an der
Kante.
f Seien Sie besonders vorsichtig
bei „Taschenschnitten“ in beste-
hende Wände oder andere nicht
einsehbare Bereiche. Die eintau-
chende Trennscheibe kann beim
Schneiden in Gas- oder Wasser-
leitungen, elektrische Leitungen
oder andere Objekte einen Rück-
schlag verursachen.
6 – Gerätespezifische
Sicherheitshinweise
ACHTUNG! An der Oberseite
des Geräts befindet sich eine
Spindelarretierung. Drücken Sie
die Spindelarretierung nie ein,
wenn die Scheibe dreht!
ACHTUNG! Benutzen Sie keine
nicht verstärkten geraden
Schleifscheiben, verstärkten
Schleifscheiben und Schleiftöpfen.
Handhabung, Transport und
Lagerung von Schleifscheiben:
Schleifscheiben sind zerbrechlich,
sowie schlag- und stoßempfindlich.
Deshalb sind besondere Mass-
nahmen erforderlich:
a Lassen Sie Scheiben nicht fallen
und vermeiden Sie plötzliche
Schlageinwirkung.
b Verwenden Sie keine herunterge-
fallenen oder beschädigten Schei-
ben.
c Vermeiden Sie Vibrationen oder
Erschütterungen während der
Anwendung. 17
MW-5455140-Bedien-2005.indd 17MW-5455140-Bedien-2005.indd 17 13.05.20 10:0113.05.20 10:01

d Vermeiden Sie Beschädigungen an
der Aufnahmebohrung.
e Vermeiden Sie Belastungen der
Schleifoberfläche.
f Lagern Sie Schleifscheiben flach
oder senkrecht, trocken, frostfrei
und bei konstanter mittlerer
Temperatur.
g Bewahren Sie die Schleifscheiben
in ihrer Originalverpackung oder in
speziellen Behältern und Regalen
auf.
• Vor Zubehörwechsel und War-
tungsarbeiten den Netzstecker zie-
hen und Stillstand von Motor und
Spindel abwarten.
• Spindelarretierung nur bei Motor-
und Spindelstillstand drücken.
• Nur Trennscheiben bis zum maxi-
mal zulässigen Durchmesser ein-
bauen.
• Bei der Montage von Zubehör,
Drehrichtung von Maschine und
Zubehör beachten.
• Die zulässige Drehzahl der Zube-
hörteile darf die Leerlaufdrehzahl
der Maschine nicht unterschreiten.
• Hand-, Augen-, Gehör- und evtl.
Gesichtsschutz anlegen.
• Maschine unmittelbar vor Werk-
stückkontakt einschalten.
• Nie die laufende Maschine aus der
Hand legen.
• Werkstücke mit Schraubzwingen
usw. sichern.
• Trennscheiben niemals zum
Schruppen verwenden.
• Schleifscheiben müssen sorgsam
nach Anweisungen des Herstellers
aufbewahrt und gehandhabt wer-
den.
• Kontrollieren Sie die Scheibe vor
ihrer Verwendung, keine abge-
brochenen, gesprungenen oder
anderweitig beschädigten Erzeug-
nisse verwenden.
• Vergewissern Sie sich, dass
Schleifwerkzeuge nach den
Anweisungen des Herstellers an-
gebracht sind.
• Sorgen Sie dafür, dass Zwisch-
enlagen verwendet werden, wenn
sie mit dem Schleifmittel zur Ver-
fügung gestellt und gefordert wer-
den.
• Sorgen Sie dafür, dass das Schleif-
mittel vor Gebrauch richtig ange-
bracht und befestigt wird und las-
sen Sie das Werkzeug im Leerlauf
1 Minute in einer sicheren Lage
laufen. Sofort anhalten, wenn be-
trächtliche Schwingungen auftreten
oder wenn andere Mängel festge-
stellt werden. Wenn dieser Zustand
eintritt, überprüfen Sie die Maschi-
ne, um die Ursache zu ermitteln.
• Verwenden Sie keine getrennten
Reduzierbuchsen oder Adapter,
um Schleifscheiben mit großem
Loch passend zu machen.
18
MW-5455140-Bedien-2005.indd 18MW-5455140-Bedien-2005.indd 18 13.05.20 10:0113.05.20 10:01

• Vergewissern Sie sich bei Schleif-
werkzeugen mit Gewindeeinsatz,
dass das Gewinde lang genug ist,
um die Spindellänge aufzunehmen.
• Sorgen Sie dafür, dass beim Ge-
brauch entstehende Funken keine
Gefahr hervorrufen, z.B. Personen
treffen oder entflammbare Sub-
stanzen entzünden.
• Sorgen Sie dafür, dass bei stau-
bigen Arbeiten die Lüftungsöffnun-
gen frei sind. Falls es erforderlich
werden sollte, den Staub zu ent-
fernen, trennen Sie zuerst das
Elektrowerkzeug vom Stromversor-
gungsnetz (verwenden Sie nicht-
metallische Objekte) und vermei-
den Sie das Beschädigen innerer
Teile.
• Die Scheibe läuft nach, nachdem
das Werkzeug abgeschaltet wurde.
Das Gerät erst nach vollständigem
Stillstand aus der Hand legen.
• Verwenden Sie immer Augen- und
Gehörschutz
• Persönliche Schutzausrüstung, wie
Staubmaske, Handschuhe, Helm
sowie geeignete Schutzkleidung
z.B. Schürze sollten ebenfalls ge-
tragen werden.
Dieses Gerät ist nicht dafür be-
stimmt, durch Personen (einschließ-
lich Kinder) mit eingeschränkten phy-
sischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu
werden. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
Sicherheitskennzeichnung
Die Symbole auf dem Gehäuse
haben folgende Bedeutung:
Nicht in den Hausmüll
entsorgen!
Wichtig! Betriebsanleitung
beachten!
Tragen Sie eine
Schutzbrille.
Gehörschutz benutzen
Freiwilliges Gütesiegel
„geprüfte Sicherheit“
Gehäuse ist doppelt
schutzisoliert
CE-Zeichen (Konformität
mit europäischen Sicher-
heitsnormen)
Spindelaufnahme M14
Ø 125 mm
Scheibendurchmesser
125 mm
19
MW-5455140-Bedien-2005.indd 19MW-5455140-Bedien-2005.indd 19 13.05.20 10:0113.05.20 10:01

BJ Baujahr
SN: Seriennummer
SN: XXXXX Die ersten beiden unter-
strichenen Ziffern geben
den Herstellungsmonat
an.
7 – Montage und
Einstellarbeiten
Nehmen Sie alle Komponenten aus
der Verpackung und entfernen Sie
jegliche Verpackungsmaterialien.
Vergleichen Sie den Verpackungsin-
halt mit dem Lieferumfang und stel-
len Sie sicher, dass alle Teile vorhan-
den sind.
Wenden Sie sich im Falle von fehlen-
den oder beschädigten Teilen an
Ihren Händler, bevor Sie mit der
Montage beginnen.
Scheibenabdeckung einstellen
(Abb. 3)
Die Position der Scheibenabdeckun-
gen (5) kann den jeweiligen Arbeits-
beitsbedingungen angepasst wer-
den. Dazu den Entriegelungshebel (6)
lösen und die Scheibenabdeckung in
die gewünschte Arbeitsposition
schwenken. Entriegelungshebel wie-
der spannen.
Sollte sich der Entriegelungshebel
schwergängig betätigen lassen, bzw.
die Scheibenabdeckung nach dem
Spannen noch beweglich sein, so ist
der Spannhebel durch Lockern bzw.
Anziehen der Spannmutter mit einem
Innensechskantschlüssel entsprech-
end einzustellen.
Die im Lieferumfang zu diesem
Artikel befindliche offene Scheiben-
abdeckung ist ausschließlich für
Schruppscheiben bestimmt.
ACHTUNG! Die geschlossene
Seite der Scheibenabdeckung
muss zum Schutz vor Funken und
Abrieb stets zum Bediener zeigen.
Scheibenabdeckung zum Trennen
Trennarbeiten müssen mit einer
Schutzvorrichtung die speziell für
diese Arbeiten konstruiert wurde,
durchgeführt werden. Die Schutzvor-
richtung kann unter der Artikel-Nr.
2002558 bei der in der Garantiekarte
genannten Service-Adresse bestellt
werden.
Montage und Demontage der
Scheibenabdeckung
Je nach Bedarf und Einsatzbereich
die Scheibenabdeckung wechseln.
Lösen Sie dazu den Entriegelungs-
hebel (6) und ggf. die Spannmutter
(6a) soweit, dass die Scheibenab-
deckung durch Drehen aus der Füh-
rungsnut am Getriebekopf (11) ge-
nommen werden kann. Die Montage
erfolgt in umgekehrter Reihenfolge.
20
MW-5455140-Bedien-2005.indd 20MW-5455140-Bedien-2005.indd 20 13.05.20 10:0113.05.20 10:01
