Meister AS108M-1 User manual

Nr. 5400980
AS108M-1
D- Akku-Bohrschrauber ................ 6
CZ - Akumulátorový šroubovák ...... 24
F- Tournevis sans fil ...................... 40
GB - Cordless Drill............................ 58
NL - Accu-schroevendraaier.............. 74
PL - Wkrętarka akumulatorowa ...... 91
TR - Akülü tornavida ......................109
ORIGINALBETRIEBSANLEITUNG
Překlad originálního návodu na obsluhu
Traduction du manuel d’utilisation original
Translation of the Original Instructions
Vertaling van de originele gebruiksaanwijzing
Orjinal iμletme talimat∂n∂n tercümesi
Tłumaczenie oryginalnej instrukcji obsługi
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 1

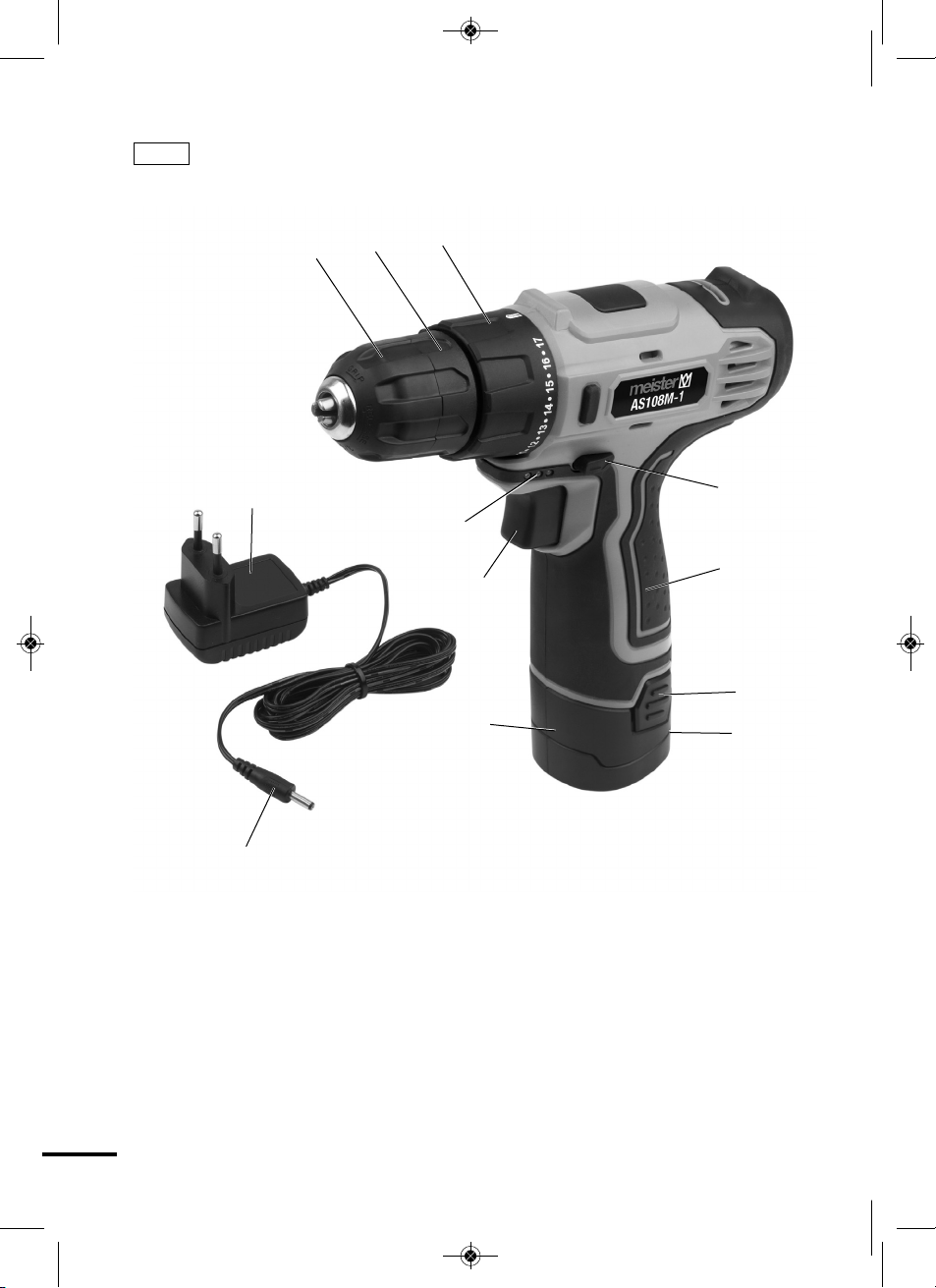

Abb. 1
123
10
9
7
4
6
5
8
11
12
2
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 2

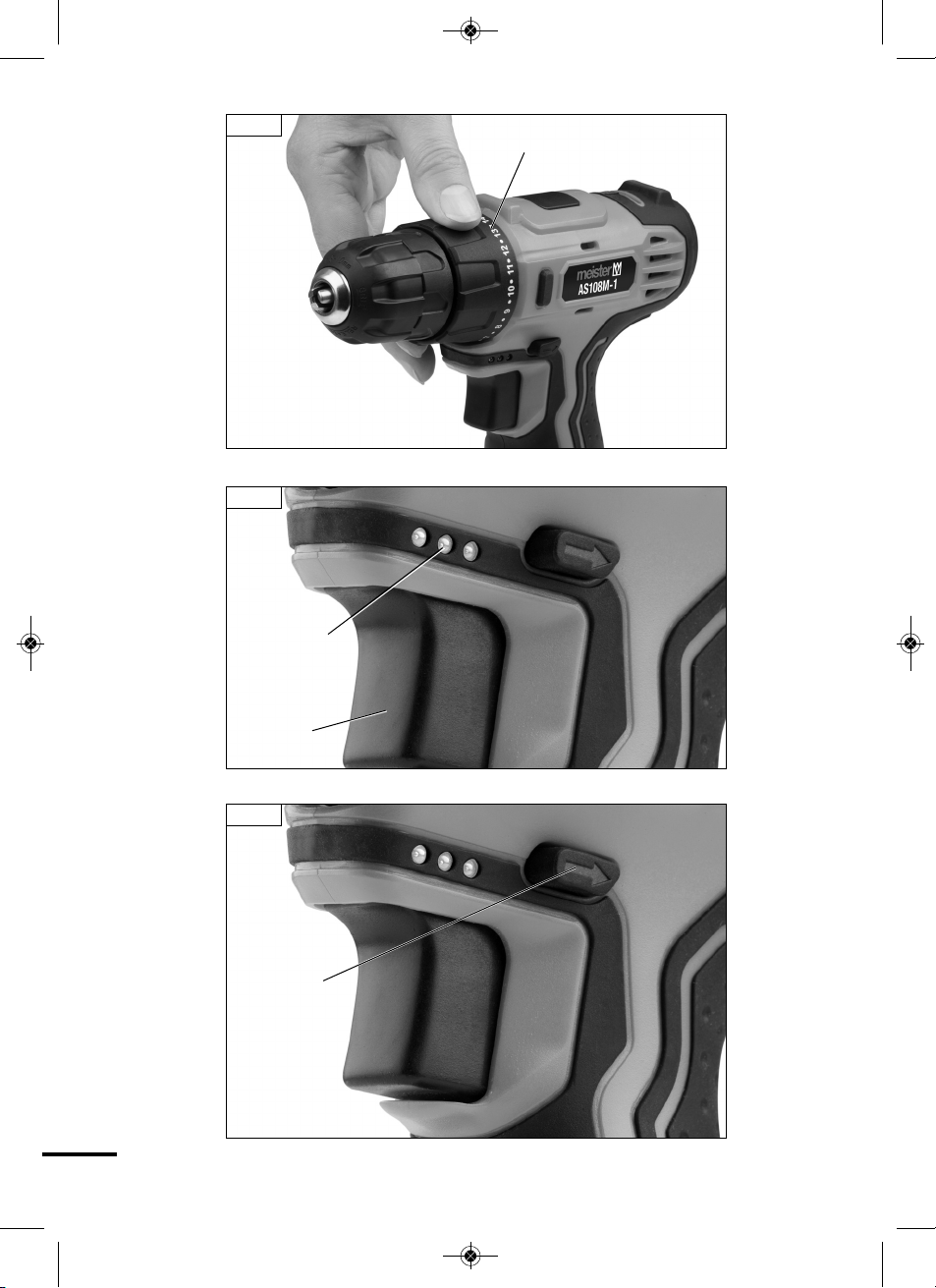

Abb. 2
Abb. 3
Abb. 4
6
7
8
abc
Akku ist
voll geladen Akku ist teilweise entladen Akku ist leer und muss geladen werden
11
5
13
12
3
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 3

Abb. 5
Abb. 6
10
9
3
Abb. 7
4
4
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 4

Service
Conmetall Meister GmbH
Kundenservice
Oberkamper Str. 39 · Warenannahme Tor 3
42349 Wuppertal
Tel.: +49 (0)202 / 24 75 04 30
+49 (0)202 / 24 75 04 31
+49 (0)202 / 24 75 04 32
Fax: +49 (0)202 / 6 98 05 88
E-Mail: [e-mail]
Diese Betriebsanleitung kann im PDF-Format von unserer Internetseite
www.meister-werkzeuge.de heruntergeladen werden.
5
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 5

1 – Allgemeine Sicherheits-
hinweise für den Umgang
mit Elektrowerkzeugen
WARNUNG! Lesen Sie alle Si-
cherheitshinweise und Anwei-
sungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise
und Anweisungen können elektri-
schen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshin-
weise und Anweisungen für die
Zukunft auf.
Der in den Sicherheitshinweisen ver-
wendete Begriff „Elektrowerkzeug“
bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektro-
werkzeuge (ohne Netzkabel).
1 Arbeitsplatzsicherheit
aHalten Sie Ihren Arbeitsbereich
sauber und gut beleuchtet. Un-
ordnung und unbeleuchtete Ar-
beitsbereiche können zu Unfällen
führen.
bArbeiten Sie mit dem Elektro-
werkzeug nicht in explosionsge-
fährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase
oder Staub befinden. Elektro-
werkzeuge erzeugen Funken, die
den Staub oder die Dämpfe
entzünden können.
cHalten Sie Kinder und andere
Personen während der Benut-
zung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie
die Kontrolle über das Gerät
verlieren.
Betriebsanleitung & Sicherheitshinweise
WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanleitung
bitte vor der ersten Inbetriebnahme sorgfältig lesen und zusammen mit
der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere
Nutzer muss diese Betriebsanleitung ebenfalls weitergegeben werden.
D
Seite
1 – Allgemeine
Sicherheitshinweise 6
2 – Gerätespezifische
Sicherheitshinweise 11
3 – Bauteile 13
4 – Lieferumfang 13
5 – Bestimmungsgemäßer
Gebrauch 13
6 – Technische
Informationen 14
7 – Auspacken und
Kontrolle 16
Seite
8 – Akku laden 16
9 – Betrieb 17
10 – Arbeitsweise 18
11 – Nach dem Gebrauch 19
12 – Reinigung und
Wartung 19
13 – Aufbewahrung und
Transport 20
14 – Entsorgung 21
15 – Störung und Abhilfe 22
16 – Service-Hinweise 22
Inhalt
6
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 6

2 Elektrische Sicherheit
aDer Anschlussstecker des Elek-
trowerkzeuges muss in die
Steckdose passen. Der Stecker
darf in keiner Weise verändert
werden. Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerk-
zeug. Unveränderte Stecker und
passende Steckdosen verringern
das Risiko eines elektrischen
Schlages.
bVermeiden Sie Körperkontakt
mit geerdeten Oberflächen, wie
von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht
ein erhöhtes Risiko durch elek-
trischen Schlag, wenn Ihr Körper
geerdet ist.
cHalten Sie das Gerät von Regen
oder Nässe fern. Das Eindringen
von Wasser in ein Elektrogerät er-
höht das Risiko eines elektrischen
Schlages.
dZweckentfremden Sie das Kabel
nicht, um das Elektrowerkzeug
zu tragen, aufzuhängen oder um
den Netzstecker aus der Steck-
dose zu ziehen. Halten Sie das
Kabel fern von Hitze, Öl, schar-
fen Kanten oder sich bewegen-
den Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen
das Risiko eines elektrischen
Schlages.
eWenn Sie mit einem Elektrowerk-
zeug im Freien arbeiten, verwen-
den Sie nur Verlängerungskabel,
die auch für den Außenbereich
zugelassen sind. Die Anwendung
eines für den Außenbereich geeig-
neten Verlängerungskabels verrin-
gert das Risiko eines elektrischen
Schlages.
fWenn der Betrieb des Elektro-
werkzeugs in feuchter Umge-
bung nicht vermeidbar ist,
verwenden Sie einen Fehler-
stromschutzschalter. Der Einsatz
eines Fehlerstromschutzschalters
vermindert das Risiko eines elek-
trischen Schlages.
3 Sicherheit von Personen
aSeien Sie aufmerksam, achten
Sie darauf, was Sie tun, und
gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerk-
zeug. Benutzen Sie kein Elektro-
werkzeug, wenn Sie müde sind
oder unter dem Einfluss von
Drogen, Alkohol oder Medika-
menten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch
des Elektrowerkzeugs kann zu
ernsthaften Verletzungen führen.
bTragen Sie persönliche Schutz-
ausrüstung und immer eine
Schutzbrille. Das Tragen persön-
licher Schutzausrüstung, wie
Staubmaske, rutschfeste Sicher-
heitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und
Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verlet-
zungen.
cVermeiden Sie eine unbeabsich-
tigte lnbetriebnahme. Vergewis-
sern Sie sich, dass das Elektro-7
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 7

werkzeug ausgeschaltet ist, be-
vor Sie es an die Stromversor-
gung und/oder den Akku an-
schließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen
des Geräts den Finger am Schal-
ter haben oder das Gerät einge-
schaltet an die Stromversorgung
anschließen, kann dies zu
Unfällen führen.
dEntfernen Sie Einstellwerkzeuge
oder Schraubenschlüssel, bevor
Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder
Schlüssel, der sich in einem dre-
henden Geräteteil befindet, kann
zu Verletzungen führen.
eVermeiden Sie abnormale Kör-
perhaltung. Sorgen Sie für einen
sicheren Stand und halten Sie
jederzeit das Gleichgewicht.
Dadurch können Sie das Elektro-
werkzeug in unerwarteten Situ-
ationen besser kontrollieren.
fTragen Sie geeignete Kleidung.
Tragen Sie keine weite Kleidung
oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern
von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder
lange Haare können von sich be-
wegenden Teilen erfasst werden.
gWenn Staubabsaug- und -auf-
fangeinrichtungen montiert wer-
den können, vergewissern Sie
sich, dass diese angeschlossen
sind und richtig verwendet wer-
den. Verwendung einer Staubab-
saugung kann Gefährdungen
durch Staub verringern.
4 Verwendung und Behandlung
des Elektrowerkzeuges
aÜberlasten Sie das Gerät nicht.
Verwenden Sie für Ihre Arbeit
das dafür bestimmte Elektro-
werkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie
besser und sicherer im angege-
benen Leistungsbereich.
bBenutzen Sie kein Elektrowerk-
zeug, dessen Schalter defekt
ist. Ein Elektrowerkzeug, das sich
nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss
repariert werden.
cZiehen Sie den Stecker aus der
Steckdose und/oder entfernen
Sie den Akku, bevor Sie Geräte-
ein
stellungen vornehmen, Zube-
hörteile wechseln oder das Ge-
rät weglegen. Diese Vorsichts-
maßnahme verhindert den unbe-
absichtigten Start des Elektro-
werkzeuges.
dBewahren Sie unbenutzte Elek-
trowerkzeuge außerhalb der
Reichweite von Kindern auf.
Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem
nicht vertraut sind oder diese
Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind ge-
fährlich, wenn Sie von unerfah-
renen Personen benutzt werden.
ePflegen Sie das Gerät mit Sorg-
falt. Kontrollieren Sie, ob be-
wegliche Teile einwandfrei funk-
tionieren und nicht klemmen, ob
Teile gebrochen oder so be-
8
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 8

schädigt sind, dass die Funktion
des Elektrowerkzeuges beein-
trächtigt ist. Lassen Sie beschä-
digte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle
haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
fHalten Sie Schneidwerkzeuge
scharf und sauber. Sorgfältig ge-
pflegte Schneidwerkzeuge mit
scharfen Schneidkanten verklem-
men sich weniger und sind
leichter zu führen.
gVerwenden Sie Elektrowerkzeug,
Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisun-
gen. Berücksichtigen Sie dabei
die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der
Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen
Anwendungen kann zu gefährlichen
Situationen führen.
5 Verwendung und Behandlung
des Akkuwerkzeugs
aLaden Sie die Akkus nur mit
Ladegeräten auf, die vom
Hersteller empfohlen werden.
Für ein Ladegerät, das für eine
bestimmte Art von Akkus geeignet
ist, besteht Brandgefahr, wenn es
mit anderen Akkus verwendet
wird.
bVerwenden Sie nur die dafür
vorgesehenen Akkus in den
Elektrowerkzeugen. Der
Gebrauch von anderen Akkus
kann zu Verletzungen und
Brandgefahr führen.
cHalten Sie den nicht benutzten
Akku fern von Büroklammern,
Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen klei-
nen Metallgegenständen, die
eine Überbrückung der Kon-
takte verursachen könnten. Ein
Kurzschluss zwischen den Akku-
kontakten kann Verbrennungen
oder Feuer zur Folge haben.
dBei falscher Anwendung kann
Flüssigkeit aus dem Akku aus-
treten. Vermeiden Sie den Kon-
takt damit. Bei zufälligem Kon-
takt mit Wasser abspülen. Wenn
die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch.
Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbren-
nungen führen.
6 Service
aLassen Sie Ihre Maschine
nur von qualifiziertem Fach-
personal und nur mit Original-
Ersatzteilen reparieren. Damit
wird sichergestellt, dass die
Sicherheit der Maschine erhalten
bleibt.
7 Spezielle Sicherheitshinweise
für Bohrmaschinen:
aHalten Sie die Maschine an den
isolierten Griffflächen, wenn Sie
Arbeiten ausführen, bei denen
die Schraube verborgene Strom-
leitungen treffen kann. Der
Kontakt der Schraube mit einer
spannungsführenden Leitung kann
auch metallene Maschinenteile 9
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 9

unter Spannung setzen und zu
einem elektrischem Schlag führen.
bBenutzen Sie mit dem Gerät
gelieferte Zusatzhandgriffe.
Der Verlust der Kontrolle kann zu
Verletzungen führen.
cHalten Sie das Gerät an den
isolierten Griffflächen, wenn Sie
Arbeiten ausführen, bei denen
das Einsatzwerkzeug verborgene
Stromleitungen treffen kann.
Der Kontakt mit einer spannungs-
führenden Leitung kann auch
metallene Geräteteile unter
Spannung setzen und zu einem
elektrischen Schlag führen.
8 Sicherheitshinweise für Akku/
Ladegeräte
aKinder dürfen nicht mit dem Ge-
rät spielen. Reinigung und Be-
nutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.
bWenn die Netzanschlussleitung
dieses Ladegerätes beschädigt
wird, muss sie durch den Her-
steller oder seinen Kundendienst
oder eine ähnlich qualifizierte
Person ersetzt werden, um
Gefährdungen zu vermeiden.
cLaden Sie keine nicht wieder-
aufladbaren Batterien mit dem
Ladegerät auf.
dStellen Sie das Akkuladegerät,
mit der Batterie, während des
Ladens auf eine gut belüftete
Fläche.
eTrennen Sie das Ladegerät von
der Stromversorgung und las-
sen es abkühlen vor Reinigung,
Wartung und Lagerung.
fSchützen Sie elektrische Teile
gegen Feuchtigkeit. Tauchen Sie
diese während des Reinigens oder
des Betriebs nie in Wasser oder
andere Flüssigkeiten, um einen
elektrischen Schlag zu vermeiden.
Halten Sie das Ladegerät nie unter
fließendes Wasser. Bitte beachten
Sie die Anweisungen für Reinigung
und Wartung.
gHalten Sie das Ladegerät von
Regen oder Nässe fern. Das
Eindringen von Wasser in ein
Ladegerät erhöht das Risiko eines
elektrischen Schlages.
hLaden Sie die Akkus nur in Lade-
geräten auf, die vom Hersteller
empfohlen werden. Für ein
Ladegerät, das für eine bestimmte
Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen
Akkus verwendet wird.
iLaden Sie keine Fremd-Akkus.
Das Ladegerät ist nur zum Laden
des mitgelieferten Akkus mit den
in den Technischen Daten ange-
gebenen Spannungen geeignet.
Ansonsten besteht Brand- und
Explosionsgefahr.
10
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 10

jHalten Sie das Ladegerät
sauber. Durch Verschmutzung
besteht die Gefahr eines
elektrischen Schlages.
kÜberprüfen Sie vor jeder Be-
nutzung Ladegerät, Kabel und
Stecker. Benutzen Sie das La-
degerät nicht, sofern Sie Schä-
den feststellen. Bei Schäden am
Ladegerät und/oder der An-
schlussleitung muss das
Ladegerät verschrottet und
durch ein Ladegerät des
gleichen Typs ersetzt werden.
Beschädigte Ladegeräte, Kabel
und Stecker erhöhen das Risiko
eines elektrischen Schlages.
l Betreiben Sie das Ladegerät
nicht auf leicht brennbarem
Untergrund (z. B. Papier,
Textilien etc.) bzw. in brennbarer
Umgebung und decken Sie es
nicht ab. Wegen der beim Laden
auftretenden Erwärmung des
Ladegerätes besteht Brandgefahr.
m Bei falscher Anwendung kann
Flüssigkeit aus dem Akku
austreten. Vermeiden Sie den
Kontakt damit. Bei zufälligem
Kontakt mit Wasser abspülen.
Wenn die Flüssigkeit in die
Augen kommt, nehmen Sie zu-
sätzlich ärztliche Hilfe in
Anspruch. Austretende Akku-
flüssigkeit kann zu Hautreizungen
oder Verbrennungen führen.
nÖffnen Sie den Akku nicht.
Es besteht die Gefahr eines
Kurzschlusses.
oSchützen Sie den Akku vor
Hitze, z. B. auch vor dauern-
der Sonneneinstrahlung, und
Feuer. Es besteht Explosionsge-
fahr.
pSchließen Sie den Akku nicht
kurz. Es besteht
Explosionsgefahr.
qBei Beschädigung und unsach-
gemäßem Gebrauch des Akkus
können Dämpfe austreten.
Führen Sie Frischluft zu und
suchen Sie bei Beschwerden
einen Arzt auf. Die Dämpfe
können die Atemwege reizen.
2 – Gerätespezifische
Sicherheitshinweise
• Verwenden Sie Maschine, Zube-
hör und Ladegerät nur für den
jeweiligen bestimmungsgemäßen
Einsatzbereich!
• Bevor Sie den Akku-Bohrschrau-
ber aus der Hand legen, achten
Sie auf den Stillstand aller beweg-
lichen Teile.
• Häufiges Blockieren beim Schrau-
ben vermeiden.
• Das Ladegerät darf nur an der auf
dem Typenschild angegebenen
Spannungsquelle angeschlossen
werden.
• Akku nur mit dem zugehörigen
Ladegerät laden.
11
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 11

• Ladegerät und Akku-Bohrschrau-
ber vor Feuchtigkeit schützen. Nie
in Wasser tauchen!
• Ladegerät nicht im Freien verwen-
den.
• Um die Akkus vor Schaden zu be-
wahren, sollten sie keinen Tempe-
raturen von über 50 °C ausgesetzt
werden.
ACHTUNG! Die Kontakte an
Akku und Ladegerät nicht
kurzschließen!
• Beim Laden auf richtige Polung
„+/–“ achten.
• Akku nicht in offene Flammen
werfen.

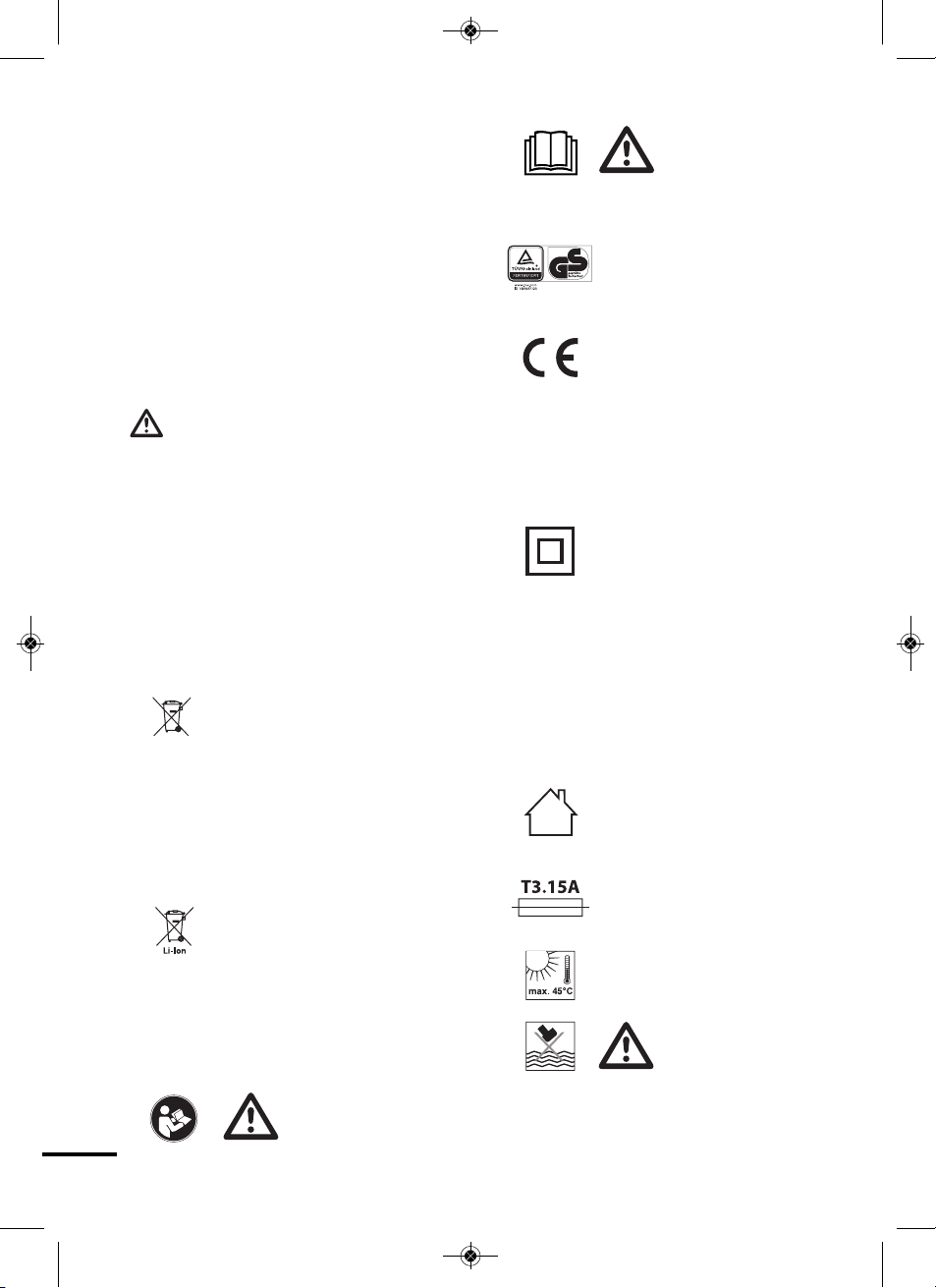

Erklärung der Sicherheitssymbole
Die Maschine und das
Ladegerät gehören nicht in
den Hausmüll. Entsorgen
Sie die Geräte umweltgerecht, wenn
Sie sich davon trennen möchten.
Entsorgen Sie die Maschine und das
Ladegerät an einer örtlichen
Sammelstelle.
Akku nicht in den
Hausmüll entsorgen.
Entsorgen Sie den Akku
umweltgerecht, wenn Sie sich
davon trennen möchten. Entsorgen
Sie den Akku an einer örtlichen
Sammelstelle.
Wichtig!
Betriebsanleitung
beachten!
Wichtig!
Betriebsanleitung
für das Ladegerät
lesen!
Freiwilliges Gütesiegel
„geprüfte Sicherheit“.
CE steht für „Conformité
Européenne“, dies bedeu-
tet „Übereinstimmung mit
EU-Richtlinien“. Mit der CE-Kenn-
zeichnung bestätigt der Hersteller,
dass dieses Produkt den geltenden
europäischen Richtlinien entspricht
Schutzklasse II. Gehäuse
ist doppelt schutzisoliert.
Dieses Zeichen symboli-
siert, dass dieses Produkt der
Schutzklasse II entspricht. Dies
bedeutet, dass das Produkt mit einer
verstärkten oder doppelten Isolierung
zwischen Netzstromkreis und
Ausgangsspannung beziehungsweise
Metallgehäuse ausgestattet ist.
Nur zum Gebrauch in
trockenen Innenräumen
Übertemperatursicherung
Akku keinen Temperatu-
ren über 45 °C aussetzen!
Wasserkontakt mit
dem Akku vermei-
den! Akku nicht
ins Wasser wer-
fen! Explosions-
gefahr!
12
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 12

Akku nicht in Toiletten
entsorgen!
Akku nicht ins
Feuer werfen!
Explosions-
gefahr!
3 – Bauteile (Abb. 1)
1 Schnellspann-Bohrfutter
2 Arretierkranz
3 Drehmoment-Vorwahl
4 Rechts-/Linkslauf-Umschalter
5 Handgriff
6 Akku-Entriegelungstaste
7 Ladebuchse
8 Akku
9 Ein-/Ausschalter mit Drehzahl-
regulierung
10 Akku-Kapazitätszustands-
anzeige
11 Netz-/Ladegerät
12 Stecker des Ladekabels
13 Lade-Kontrollleuchte
4 – Lieferumfang
• Akku-Bohrschrauber
• Li-Ion-Akku
• Netz-/Ladegerät
• Bedienungsanleitung
• Garantiekarte
5 – Bestimmungsgemäßer
Gebrauch
Bohren in Holz und Metall, Schrauben.
Verwenden Sie Maschine, Ladegerät
und Zubehör (Herstellerangaben be-
achten!) nur für deren bestimmungs-
gemäßen Einsatzbereich! Alle anderen
Anwendungen werden ausdrücklich
ausgeschlossen.
Diese Maschine ist nur zum Einsatz
im häuslichen Bereich bestimmt.
Nicht bestimmungsgemäßer
Gebrauch
Alle Anwendungen mit der Maschine,
die nicht im Kapitel „bestimmungs-
gemäße Verwendung“ genannt sind,
gelten als eine nicht bestimmungs-
gemäße Verwendung.
Verwendungen, für die das Elektro-
werkzeug nicht vorgesehen ist, kön-
nen Gefährdungen und Verletzungen
verursachen. Verwenden Sie kein
Zubehör, das nicht speziell für dieses
Elektrowerkzeug vorgesehen ist.
Es besteht Verletzungsgefahr. Für alle
daraus entstandenen Sachschäden
sowie Personenschäden, die auf
Grund einer Fehlanwendung entstan-
den sind, haftet der Benutzer der
Maschine.
Bei Verwendung anderer bzw. nicht
Original Bauteile an der Maschine
erlischt herstellerseitig die Garantie-
leistung.
Restrisiken:
Die Betriebsanleitung zu diesem
Elektrowerkzeug enthält ausführliche
Hinweise zum sicheren Arbeiten mit
Elektrowerkzeugen. Dennoch birgt
jedes Elektrowerkzeug gewisse Rest-
risiken, die auch durch die vorhan-
denen Schutzvorrichtungen nicht 13
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 13

völlig auszuschließen sind. Bedienen
Sie deshalb Elektrowerkzeuge immer
mit der notwendigen Vorsicht.
Restrisiken können zum Beispiel
sein:
• Berühren von rotierenden Teilen
oder Einsatzwerkzeugen.
• Verletzung durch umher fliegende
Werkstücke oder Werkstückteile.
• Brandgefahr bei unzureichender
Belüftung des Motors.
• Beeinträchtigung des Gehörs bei
Arbeiten ohne Gehörschutz.
Ein sicheres Arbeiten hängt auch
von der Vertrautheit des Bedienper-
sonals im Umgang mit dem jeweili-
gen Elektrowerkzeug ab! Entspre-
chende Maschinenkenntnis sowie
umsichtiges Verhalten beim Arbeiten
helfen bestehende Restrisiken zu
minimieren.
WARNUNG! Dieses Elektro-
werkzeug erzeugt während
des Betriebs ein elektromagneti-
sches Feld. Dieses Feld kann unter
bestimmten Umständen aktive
oder passive medizinische Implan-
tate beeinträchtigen. Um die Gefahr
von ernsthaften oder tödlichen Verlet-
zungen zu verringern, empfehlen wir
Personen mit medizinischen Implan-
taten ihren Arzt und den Hersteller
vom medizinischen Implantat zu kon-
sultieren, bevor das Elektrowerkzeug
bedient wird.
6 – Technische Informationen
Technische Daten
Akku-Bohrschrauber AS108M-1
Nennspannung 10,8 V
Leerlauf-Drehzahl n0= 0–750 min-1
Werkzeugaufnahme max. 10 mm
Max. Bohrkapazität: Stahl Ø 8 mm
Akku AS108BP
Akku 10,8 V /
1500 mAh Li-Ion/
16,2 Wh
Ladezeit 3–5 Stunden
Ladegerät
RSS1002-048135-W2E-D-C
Eingang: 100–240 V~/
50/60 Hz / 0,2 A
Ausgang: 13,5 V / 0,35 A
ACHTUNG! Laden Sie nur
Akkus mit einer Spannung
von 10,8 V, einer Kapazität von
1500 mAh und drei Zellen. Andere
Akku-Typen können explodieren.
Dieser Akku-Bohrschrauber
AS108M-1 darf ausschließlich mit
dem Ladegerät RSS1002-048135-
W2E-D-C geladen werden. Jegliche
Verwendung anderer Ladegeräte
sowie die Verwendung des
Ladegerätes RSS1002-048135-
W2E-D-C an einer anderen
Stromversorgung als angegeben
kann zu Personen- und Sachschä-
den führen.
14
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 14

Technische Änderungen vorbe-
halten.
ist ein eingetragenes Waren-
zeichen der Conmetall Meister
GmbH, 42349 Wuppertal
Geräusch/Vibration
Geräuschemission
Schallleistungspegel
LWA: 85 dB(A),
Unsicherheit KWA: 3,0 dB(A).
Schalldruckpegel
LpA: 96 dB(A),
Unsicherheit KpA: 3,0 dB(A).
Hand-Arm-Vibration
Bohren in Metall ah,D: 1,09 m/s2
Unsicherheit K: 1,5 m/s2.
Schrauben ah: 0,673 m/s2
Unsicherheit K: 1,5 m/s2.
Geräusch-/Vibrationsinformation
Die angegebenen Schall- und
Vibrationswerte wurden ermittelt
gemäß den Normen EN 60745-1,
EN 60745-2-1 und EN 60745-2-2.
Der angegebene Schwingungsemis-
sionswert wurde nach einem ge-
normten Prüfverfahren gemessen
und kann zum Vergleich eines
Elektrowerkzeugs mit einem
anderen verwendet werden.
Der angegebene Schwingungs-
emissionswert kann auch zu einer
einleitenden Einschätzung der Be-
einträchtigung verwendet werden.
ACHTUNG! Der Schwingungs-
emissionswert kann sich wäh-
rend der Benutzung des Elektro-
werkzeugs vom Angabewert unter-
scheiden, abhängig von der Art
und Weise wie das Elektrowerk-
zeug verwendet wird.
Versuchen Sie, die Belastung
durch Vibrationen so gering wie
möglich zu halten. Beispielhafte
Maßnahmen zur Verringerung der
Vibrationsbelastung sind das
Tragen von Handschuhen beim
Gebrauch des Werkzeugs und die
Begrenzung der Arbeitszeit. Dabei
sind alle Anteile des Betriebs-
zyklus sind zu berücksichtigen
(beispielsweise Zeiten, in denen
das Elektrowerkzeug abgeschal-
tet ist, und solche, in denen es
zwar eingeschaltet ist, aber ohne
Belastung läuft).
ACHTUNG! Eine gewisse
Lärmbelästigung durch diese
Maschine ist nicht vermeidbar.
Verlegen Sie daher lärmintensive
Arbeiten auf zugelassene und
dafür bestimmte Zeiten. Halten
Sie sich ggf. an Ruhezeiten und
beschränken Sie die Arbeitsdauer
auf das Notwendigste.
ACHTUNG! Die Einwirkung
von Lärm kann zu Schädigun-
gen des Gehörs führen. Daher nur
mit einem geeigneten Gehörschutz
arbeiten. In der Nähe befindliche
Personen sollten daher ebenfalls
einen geeigneten Gehörschutz
tragen.
15
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 15

7 – Auspacken und Kontrolle
1. Entfernen Sie das Verpackungs-
material und sämtliche Schutz-
folien.
2.Achten Sie darauf, dass Ver-
packungsmaterial und Schutz-
folien nicht in Kinderhände
gelangen. Erstickungsgefahr!
3.Kontrollieren Sie die Maschine
samt Zubehör auf Vollständigkeit
und auf sichtbare Schaden. Bei
Schaden jeglicher Art darf die
Maschine auf keinen Fall in
Betrieb genommen werden.
8 – Akku laden
ACHTUNG! Der Akku Typ
AS108BP dieses Akku-
Bohrschraubers AS108M-1 darf
ausschließlich mit dem Ladegerät
Typ RSS1002-048135-W2E-D-C
geladen werden. Jegliche Verwen-
dung anderer Ladegeräte, sowie
die Verwendung des Ladegerätes
Typ RSS1002-048135-W2E-D-C an
einer anderen Stromversorgung
als auf dem Typenschild ange-
geben kann zu Personen- und
Sachschäden führen.
Lithium-Ionen-Akku-Technologie
Dieser neuartige Akku besitzt
gegenüber herkömmlichen Ni-Cd-
Akkus entscheidende Vorteile:
• Kein Memory-Effekt, d.h. der
Akku kann unabängig vom Lade-
zustand ohne Kapazitätsverlust
jederzeit vor oder nach dem
Einsatz nachgeladen werden.
• Extrem geringe Selbstentladung,
daher auch nach längerer Lage-
rung einsatzbereit.
• Geringes Gewicht
• Lange Lebensdauer
Akku entnehmen (Abb. 2)
Akku-Entriegelungstaste (6) drücken
und den Akku (8) aus der Akku-Auf-
nahme herausziehen.
Akku einsetzen (Abb. 2)
Akku (8) bis zum Anschlag in die
Akku-Aufnahme schieben und
hörbar einrasten lassen.
Akku laden (Abb. 3)
ACHTUNG! Der Akku ist
werkseitig nicht voll geladen.
Den Akku vor dem ersten
Gebrauch aufladen.
ACHTUNG! Verwenden Sie
zum Laden des Akkus nur das
mitgelieferte Netz-/Ladegerät (11).
ACHTUNG! Überprüfen Sie
vor Anschluss des Lade-
gerätes die Übereinstimmung
16
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 16

der Spannungsangabe Netz-/
Ladegerät (11) mit der Netzspan-
nung Ihres Stromnetzes.
1.Stecken Sie den Netzstecker des
Netz-/Ladegeräts (11) in die
Steckdose.
2.Stecken Sie den Stecker des
Ladekabels (12) in die
Ladebuchse (7) des Akku (8).
3.Die Ladeanzeige (13) im Netz-/
Ladegerät (11) leuchtet zu Beginn
rot.
Die Ladeanzeige leuchtet grün,
wenn der Akku komplett aufge-
laden ist.
4.Trennen Sie das Netz-/Ladegerät
vom Netz.
5. Ziehen Sie den Stecker des
Ladekabels aus der Ladebuchse
des Akkus.
ACHTUNG! Der Akku ist
nach Ablauf der Ladezeit vom
Ladegerät zu entfernen. Eine
gleichbleibende Erwärmung von
Ladegerät und Akku während des
Ladevorgangs ist normal und
stellt keine Fehlfunktion dar.
Akku Ladezustandskontrolle
(Abb. 4)
Zur Kontrolle des Ladezustandes
leuchtet die Akku-Kapazitäts-
zustandsanzeige (10) während des
Betriebs auf.
Der Ladezustand wird wie folgt
angezeigt:
• grün/gelb/rot: Der Akku ist voll
geladen.
• gelb/rot: Der Akku ist teilweise
entladen.
• rot: Der Akku muss auf-
geladen werden.
9 – Betrieb
Drehmoment-Vorwahl (Abb. 5)
Die Akku-Bohrschrauber hat eine
17+1-stufige Drehmoment-Vorwahl,
um Beschädigungen der Schraub-
oder Bohrköpfe zu vermeiden. Durch
Drehen der Drehmoment-Vorwahl (3)
an Ihrem Akku-Bohrschrauber
können Sie die jeweils erforderliche
Stufe, von 1 (leichtgängige Schrau-
ben) bis max. (schwergängiges
Schrauben/Bohren) einstellen.
Wählen Sie stets das für die jeweilige
Arbeit günstigste Drehmoment.
Die Einstellung Bohren nicht zum
Schrauben verwenden.
Werkzeug einspannen
Handelsübliche Schrauber-Bits,
Bithalter und Bohrer bis zu einem
Durchmesser von 10 mm können in
das Bohrfutter (1) eingespannt
werden. Verwenden Sie nur ein
Werkzeug, das sicher im Bohrfutter
eingespannt werden kann und für
17
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 17

diese Maschine ausgelegt ist. Siehe
„Technische Daten“.
Die Maschine verfügt über ein
Schnellspann-Bohrfutter (1). Damit
können Sie das Zubehör im
Handbetrieb schnell und ohne
Bohrfutterschlüssel auswechseln.
• Halten Sie den Arretierkranz (2)
fest und öffnen das Bohrfutter (1).
• Setzen Sie den Bohrer bzw. die
Schrauberklinge ein. Halten Sie
den Arretierkranz (2) fest und
schließen das Bohrfutter (1).
• Stellen Sie sicher, dass die
Spannbacken im Bohrfutter das
Werkzeug zentrisch fassen.
ACHTUNG! Durch unbeab-
sichtigtes Einschalten besteht
Verletzungsgefahr. Stellen Sie den
Schalter für die Drehrichtung bei
Stillstand der Maschine in die
Mittelstellung, um die Sperre des
Ein-/Ausschalters zu aktivieren.
ACHTUNG! Gefahr von
Schnittverletzungen.
• Ziehen Sie beim Einspannen ei-
nes Bohrers in das Schnellspann-
Bohrfutter Handschuhe an.
• Ziehen Sie zum Einspannen des
Werkzeugs das Schnellspann-
Bohrfutter fest an.
Das Bohrfutter von Rechts-/
Linkslauf-Maschinen ist stets
mit einer Linksgewinde-Schraube
fixiert. Diese ist vor einem Bohr-
futterwechsel von vorn durch das
Bohrfutter (1) hindurch zu lösen.
Linksgewinde-Schrauben lassen
sich nur durch Rechtsdrehung
lösen.
Ein-/Ausschalten (Abb. 6)
• Einschalten:
Ein-/Ausschalter (9) drücken:
Der Schraub-/oder Bohrvorgang
startet. Während des Schrau-
bens/des Bohrens den Schalter
gedrückt halten.
• Ausschalten:
Sobald die Schraube oder der
Bohrer vollständig ein- oder
ausgedreht ist, Ein-/Ausschalter
loslassen. Der Schraub-/oder
Bohrvorgang wird beendet.
10 – Arbeitsweise
Elektronische Drehzahlregulierung
Durch die elektronische Drehzahl-
regulierung erreichen Sie, dass Sie
die Drehzahl stufenlos dem jewei-
ligen Arbeitsvorgang anpassen
können.
• Leichter Druck auf den Ein-/Aus-
schalter (9) = geringe Drehzahl,
um festsitzende Schrauben zu
lösen.
• Schalter durchgedrückt = höchst-
mögliche Drehzahl, zum Bohren.
18
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 18

ACHTUNG! Vermeiden Sie,
dass der Motor beim Bohren
oder Schrauben unter Belastung
zum Stillstand kommt!
Drehrichtung, Rechts-/Linkslauf
(Abb. 7)
Die Drehrichtung bestimmen Sie
mit Hilfe des Rechts-/Linkslauf-Um-
schalters (4) oberhalb des Betriebs-
schalters.
ACHTUNG! Drehrichtung nur
bei stehendem Motor verän-
dern!
• Schrauben eindrehen:
Rechts-/Linkslauf-Umschalter (4)
auf Rechtslauf stellen.
• Schrauben ausdrehen:
Rechts-/Linkslauf-Umschalter (4)
auf Linkslauf stellen.
• Sicherheitsstellung: Schaltermit-
tenstellung; in dieser Stellung des
Schiebeschalters kann die Ma-
schine nicht in Betrieb genommen
werden, z. B. bei Arbeitspausen,
Bit- oder Bohrerwechsel.
ACHTUNG! Überdrehungs-
gefahr durch zu tiefes Ein-
drehen von Schrauben. Schraub-
vorgang beobachten und ggf.
etwas früher abbrechen und die
Schraube mit einem Schrauben-
dreher festziehen. Probever-
schraubungen durchführen!
11 – Nach dem Gebrauch
• Zum Ausschalten der Maschine
lassen Sie den Ein-/Ausschalter
los.
• Stellen Sie den Links-/Rechtslauf
in die mittlere Position, um den
Ein-/Ausschalter zu blockieren
und ein unbeabsichtigtes Anlau-
fen der Maschine zu verhindern.
• Entfernen Sie den Akku sowie das
Einsatzwerkzeug bevor Sie die
Maschine reinigen und lagern.
• Reinigen Sie die Maschine wie
in „Reinigung und Wartung“
beschrieben.
12 – Reinigung und Wartung
Reinigung
VORSICHT! Stromschlag!
WARNUNG! Gefahr eines
elektrischen Schlages!
• Warten Sie ab, bis die Maschine
abgekühlt ist und ziehen Sie den
Akku von der Maschine ab.
• Ziehen Sie vor der Reinigung des
Ladegerätes immer den Netz-
stecker.
• Achten Sie darauf, dass kein Was-
ser in das Maschineninnere
kommt.
19
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 19

• Beschädigen Sie keinesfalls die
Oberflächen der Maschine.
• Verwenden Sie keine aggressiven
Reinigungsmittel, Bürsten mit
Metall- oder Nylonborsten, sowie
scharfe oder metallische Reini-
gungsgegenstände wie Messer,
harte Spachteln und dergleichen.
• Verwenden Sie ein mildes Reini-
gungsmittel und ein trockenes
oder feuchtes, aber nicht triefend
nasses Tuch. Verwenden Sie auf
keinen Fall lösungsmittelhaltiges
Reinigungsmittel!
• Halten Sie die Belüftungsöffnun-
gen immer frei von Staubablage-
rungen, um ein Überhitzen der
Maschine zu vermeiden.
• Trocknen Sie die Maschine und die
Aufsätze mit einem weichen Tuch.
• Wir empfehlen, die Maschine
nach jedem Gebrauch zu reinigen.
Wartung
Im Maschineninneren befinden sich
keine vom Benutzer zu wartenden
oder zu schmierenden Teile.
13 – Aufbewahrung und
Transport
Aufbewahrung
1.Reinigen Sie das Gerät wie oben
beschrieben.
2.Bewahren Sie das Gerät an einem
trockenen und für Kinder nicht
erreichbarem Ort auf.
3.Der Aufbewahrungsort muss
trocken und frostsicher sein, die
ideale Umgebungstemperatur darf
45 °C nicht übersteigen.
ACHTUNG! Das Lagern von
entladenen Akkus kann zur
sog. Tiefenentladung führen.
Dadurch werden die Akkuzellen
zerstört und der Akku somit
unbrauchbar.
Transport
Verwenden Sie zum Versand
möglichst die Originalverpackung.
1.Schalten Sie das Gerät ab und
entfernen Sie den Akku.
2.Benutzen Sie nach Möglichkeit
den Transportschutz.
3.Tragen Sie das Gerät nur an dem
Handgriff.
4.Schützen Sie das Gerät vor hef-
tigen Stößen und Vibrationen,
welche beim Transport mit dem
Auto hervorgerufen werden
können.
5.Schützen Sie das Gerät vor
Rutschen und Umfallen.
20
5400980-Akku-Bohrs_man 03.05.18 12:19 Seite 20
