Melchioni MK1060M User manual

Cod. 550111080 Mod. MK1060M 60W
Cod. 550111081 Mod. MK1120M 120W
AMPLIFICATORE AUDIO 100V/ 4-16OHM, CON USB MP3/FM/BLUETOOTH
100V / 4-16OHM, MIXER AUDIO AMPLIFIER WITH USB MP3/FM/ BLUETOOTH
MANUALE D’USO
USER’S MANUAL

Italiano
PRECAUZIONI DI SICUREZZA
Accertarsi di leggere attentamente le istruzioni prima dell’utilizzo dell’apparato, di osservare le istruzioni riportate nel
manuale, inclusi i messaggi sulla sicurezza considerati come precauzioni molto importanti.
Conservare questo manuale per possibili esigenze future.
Il punto esclamativo dentro un triangolo informa l'utente della presenza di importanti
istruzioni di uso e manutenzione nel manuale che accompagna il prodotto.
Il simbolo del lampo dentro un triangolo informa l'utente della presenza di alta tensione
dentro l'unità, sufficiente da costituire un rischio di scossa elettrica per la persona.
AVVERTENZA
Quando si installa l’unità
Non esporre il prodotto alla pioggia o condizioni atmosferiche in cui possa essere bagnato da pioggia o altri liquidi, per
non causare incendi o scosse elettriche.
Utilizzare il prodotto solo con la tensione di targa specificata. L’utilizzo di una tensione maggiore può causare incendio
o scossa elettrica.
Non tagliare, modificare o danneggiare il cavo di alimentazione. Evitare altresì di utilizzare il cavo di alimentazione in
vicinanza di stufe e non posizionare pesi eccessivi sopra di esso.
Al termine dell’installazione, accertarsi di riposizionare il coperchio dei terminali dell’unità. Non toccare questi
terminali di uscita degli altoparlanti, poiché sono presenti tensioni elevate.
Verificare di mettere a massa (terra) l’apposito terminale, per evitare scosse elettriche. Non utilizzare come terra una
conduttura del gas, si avrebbero effetti catastrofici.
Non installare l’unità in luoghi instabili come un tavolo poco stabile o una superficie inclinata. L’unità potrebbe cadere
causando ferite o danneggiandosi.
Quando si utilizza il prodotto
Se venissero individuate le seguenti irregolarità di funzionamento durante l’utilizzo, spegnere immediatamente
l’unità, scollegare il cavo dalla presa di alimentazione e contattare il rivenditore. Non tentare di far funzionare l’unità
in queste condizioni.
- Se si sente odore o fumo provenire dal prodotto.
- Se all’interno è penetrata acqua o un oggetto metallico.
- Se l’unità è caduta o l’involucro esterno è rotto.
- Se il cavo di alimentazione è rotto o danneggiato.
- Se vi sono malfunzionamenti (assenza di suono).
Per evitare incendi o scosse elettriche, non aprire o rimuovere la carcassa, poiché all’interno sono presenti tensioni
pericolose. Rivolgersi al rivenditore.
Non posizionare tazze, ciotole, contenitori di liquidi o oggetti metallici sopra al prodotto.
Se accidentalmente cadessero all’interno, potrebbero provocare incendi o scosse elettriche.
Non inserire o far cadere oggetti metallici o materiali infiammabili nelle fessure di ventilazione, per non provocare
incendi o scosse elettriche.
ATTENZIONE
Installazione
Non inserire o disinserire la spina con le mani bagnate, per non ricevere possibili scosse elettriche.

Afferrare sempre la spina e mai il cavo elettrico per la disinserzione dalla rete. Far funzionare il prodotto con un cavo
danneggiato può causare incendi o scosse elettriche.
Spostando il prodotto, accertarsi che il cavo di alimentazione sia scollegato.
Non ostruire le fessure di ventilazione, per non provocare surriscaldamento e possibili incendi.
Evitare l’installazione del dispositivo in posti umidi o polverosi, esposto ai raggi solari diretti, vicino a termosifoni o in
presenza di fumi fuligginosi o vapore.
Utilizzo
Non posizionare oggetti pesanti sull’unità, per evitare che cadano causando danni o ferite. Potrebbe cadere anche il
prodotto stesso, danneggiandosi.
Accertarsi che il controllo di volume sia posto al minimo, prima di accendere il dispositivo. Un volume troppo alto può
causare danni all’udito.
Non utilizzare a lungo l’unità con il suono distorto. Questo è indice di malfunzionamento e potrebbe generare calore e
quindi un incendio.
Per la pulizia, contattare il rivenditore. Se si accumula troppa polvere, potrebbe causare un incendio o danni al prodotto.
Se sulla presa o sulla spina elettrica si accumula troppa polvere, si potrebbero innescare incendi.
Pulire periodicamente. Inserire la spina nella presa a fondo e in maniera sicura.
Quando si pulisce l’unità o la si lascia inutilizzata per più di 10 giorni, scollegare la spina dalla presa per ragioni di sicurezza.
Agire in maniera diversa può comportare incendi o scosse elettriche.
GARANZIA
La Società MELCHIONI S.p.A., distributrice sul territorio italiano del marchio MKC, vi ringrazia per la scelta e vi
garantisce che i propri apparecchi sono frutto delle ultime tecnologie e ricerche.
L’apparecchio è coperto dalla garanzia legale dalla data di acquisto da parte del primo utente.
I componenti o le parti che risulteranno difettosi per accertate cause di fabbricazione saranno riparati o sostituiti
gratuitamente presso la nostra rete d’assistenza autorizzata, durante il periodo di garanzia di cui sopra.
La MELCHIONI SPA si riserva il diritto di effettuare la sostituzione integrale dell’apparecchio, qualora la riparabilità
risultasse impossibile o troppo onerosa, con un altro apparecchio uguale (o simile) nel corso del periodo di garanzia. In
questo caso la decorrenza della garanzia rimane quella del primo acquisto: la prestazione eseguita in garanzia non
prolunga il periodo della garanzia stessa.
Questo apparecchio non verrà mai considerato difettoso per materiali o fabbricazione qualora dovesse essere
adattato, cambiato o regolato, per conformarsi a norme di sicurezza e/o tecniche nazionali o locali, in vigore in un
Paese diverso da quello per il quale è stato originariamente progettato e fabbricato.
La garanzia non copre:
• le parti soggette ad usura o logorio, né quelle parti che necessitano di una sostituzione e/o manutenzione periodica;
• l’uso professionale del prodotto;
• i mal funzionamenti o qualsiasi difetto dovuti ad errata installazione, configurazione, aggiornamento di software /
BIOS / firmware non eseguita da personale autorizzato MELCHIONI SPA;
• riparazioni o interventi eseguiti da persone non autorizzate da MELCHIONI SPA;
• manipolazioni di componenti dell'assemblaggio o, ove applicabile, del software;
• difetti provocati da caduta o trasporto, fulmine, sbalzi di tensione, infiltrazioni di liquidi, apertura dell'apparecchio,
intemperie, fuoco, disordini pubblici, aerazione inadeguata o errata alimentazione;
• eventuali accessori, ad esempio: scatole, borse, batterie, ecc. usate con questo prodotto;
• interventi a domicilio per controlli di comodo o presunti difetti.

SCHEDA DI GARANZIA
Il riconoscimento della garanzia da parte di MELCHIONI SPA, o dei suoi centri di assistenza autorizzati, è subordinata
alla presentazione di un documento fiscale che comprovi l’effettiva data d’acquisto. Lo stesso non deve presentare
manomissioni o cancellature: in presenza di questi MELCHIONI SPA si riserva il diritto di rifiutare l’intervento in
garanzia.
La garanzia non sarà riconosciuta qualora la matricola o il modello dell’apparecchio risultassero inesistenti, abrasi o
modificati.
La presente garanzia non comprende alcun diritto di risarcimento per danni diretti o indiretti, di qualsiasi natura,
verso persone o cose, causati da un’eventuale inefficienza dell’apparecchio.
Eventuali estensioni, promesse o prestazioni assicurate dal rivenditore saranno a carico di quest’ultimo.
IL PRESENTE CERTIFICATO DEBITAMENTE COMPILATO IN OGNI SUA PARTE, DEVE SEMPRE ACCOMPAGNARE
L’APPARECCHIO IN CASO DI RIPARAZIONE ED E’ VALIDO SOLO SE ACCOMPAGNATO DA UN DOCUMENTO FISCALE
(scontrino o fattura).
Sig. ………………………………………………………………………………………………………………………………………………………………………………….
Via ………………………………………………………………………………………………………………………………………… n° …………………………………
CAP …………………………… Città ……………………………………………………….……………………………………………………… Prov ……………….
Modello …………………………………….…………… Matricola …………………………………………….………………………………………………………
Rivenditore ………………………….……………………………………………..……………… Data acquisto …………………………………………………
Per eventuali informazioni sui Centri di Assistenza autorizzati sul territorio italiano potete contattare il numero
telefonico: 02-57941, oppure consultate il nostro sito: www.melchioni.it
Timbro e firma del rivenditore per convalida del certificato di garanzia

Vi ringraziamo per avere acquistato questo Amplificatore Mixer con MP3/FM/Bluetooth.
Si prega di seguire con attenzione le istruzioni contenute nel presente manuale per ottenere dal prodotto una lunga
durata senza problemi.
Accessori
Cavo alimentazione
1
Antenna sintonizzatore FM
1
Manuale d’uso
1
Cavo audio
1
Telecomando
1
DESCRIZIONE E CARATTERISTICHE
Questo amplificatore mixer da tavolo rappresenta una soluzione economica alle installazioni medio piccole di PA con
riproduttore USB/SD / sintonizzatore FM / Bluetooth in un solo alloggia-mento compatto.
Gli ingressi microfono, linea e riproduttore USB/SD sono comandati da controlli sul pannello frontale. Il display digitale
visualizza la modalità di riproduzione dei vari programmi, che si possono comandare da pannello frontale o con
controllo remoto.
Sono anche disponibili due ingressi MIC e un ingresso Linea con potenza di amplificazione 60/120 Watt, sia con carico
70/100V che 4-16 ohm.
Presente anche un’uscita Linea per l’aggiunta di un amplificatore di potenza.
A completamento, è fornita una totale protezione sull’uscita per corto circuito, sovraccarico, temperatura elevata e
limitatore della corrente di picco.
* Alloggiamento compatto in metallo con pannello frontale in lega di alluminio.
* Piastra componenti in SMT con alta stabilità in temperatura.
* Sezione amplificatrice TOSHIBA.
* Trasformatore di alimentazione e di uscita audio 70/100V in rame puro.
* Ingresso per due microfoni e una linea.
* Riproduttore USB/SD e sintonizzatore FM entro contenuti.
* Supporta la connessione con apparati Bluetooth.
* Display ad alta definizione per visualizzare le condizioni operative.
* Uscite per 70/100 V e da 4 a 16 Ohm.
* Controllo individuale del volume degli ingressi.
* Controllo di tono Bassi e Acuti
* Indicatore LED individuale per Alimentazione/Segnale/Protezione.

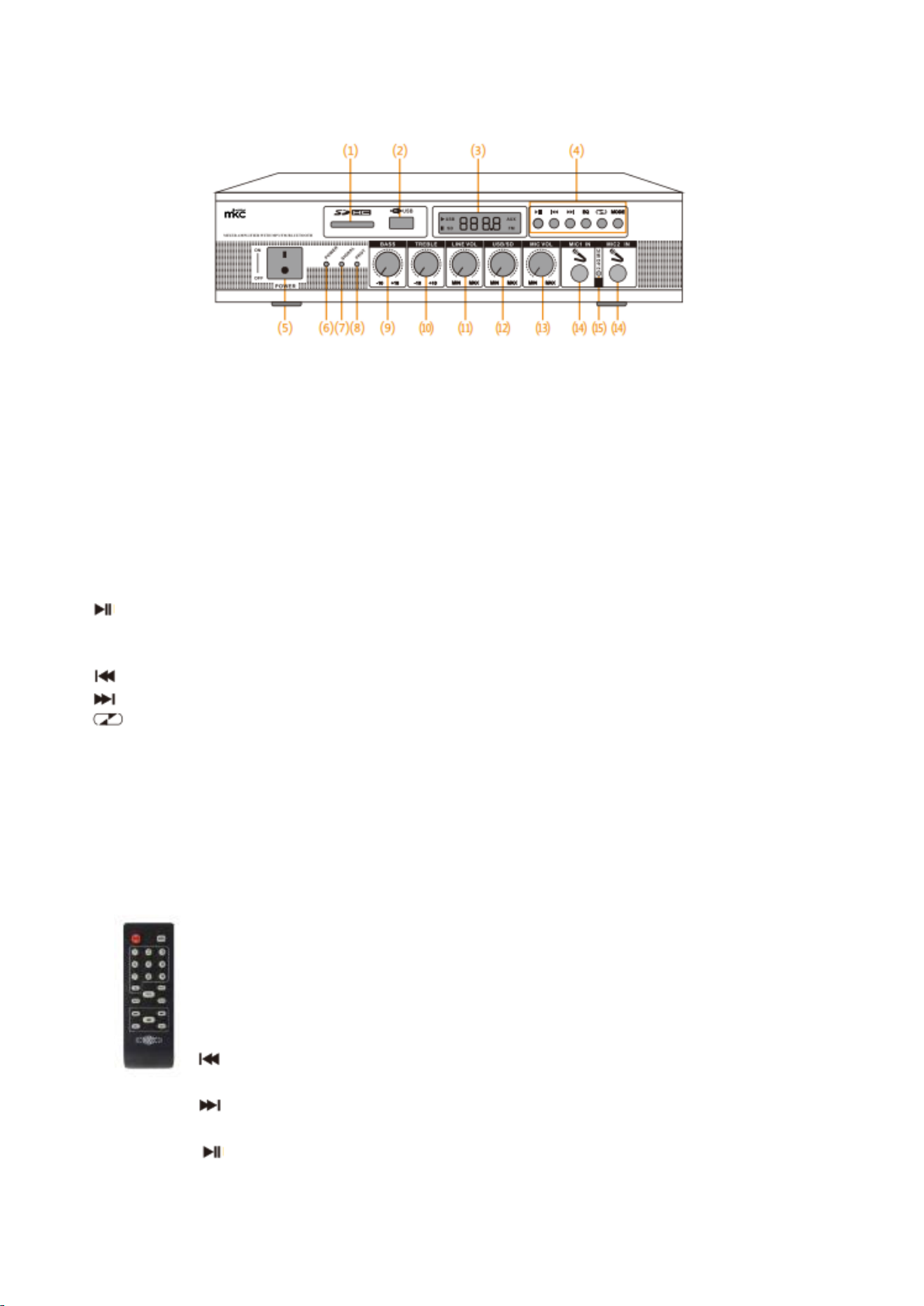

PANNELLO FRONTALE
1. Ingresso SD 2. Ingresso USB 3. Display digitale
4. Tasti funzione 5. Interruttore accensione 6. Spia acceso
7. Indicatore di segnale 8. Indicatore protezione 9. Controllo bassi
10. Controllo acuti 11. Volume ingresso linea 12. Volume ingr. USB/SD/FM
13. Volume MIC 14. Ingressi MIC1 & MIC2 15. Indicatore MIC 2.4G (esp.)

TASTI
MODE: seleziona la modalità del modulo ingressi FM/SD/USB/Bluetooth/Line.
Play/Pause: 1. Premere per avviare o mettere in pausa il segnale USB/SD
2. Premere brevemente e il sintonizzatore FM cerca automaticamente le stazioni e le memorizza.
Prev: premere per ritornare al brano o alla stazione FM precedente.
Next: premere per passare al brano o alla stazione FM successiva.
Repeat: premere per ripetere il brano indefinitamente.
Premere per commutare tra RPT ONE e RPT ALL (ripeti una o ripeti tutto)
EQ: per creare 5 diversi effetti di equalizzazione per il modo USB.
CONTROLLO REMOTO
POWER: accensione/stand by dell’apparato.
MODE: per selezionare la modalità FM o USB.
BUTTON 1-10: per selezionare brani o stazioni FM memorizzate.
MUTE: ammutolisce il volume. Premere nuovamente per tornare al livello precedente.
EQ: per creare 5 diversi effetti di equalizzazione per il modo USB.
REP: ripete il brano in continuazione. Premere per commutare tra RPT ONE e RPT ALL.
SCAN: nessuna funzione.
: Prev: premere per ritornare al brano o alla stazione FM precedente.
: Next: premere per passare al brano o alla stazione FM successiva.
: Stop (su USB). Premere per interrompere la riproduzione USB. Ripremere per ritornare al brano
VOL -+ : per diminuire/aumentare il volume.

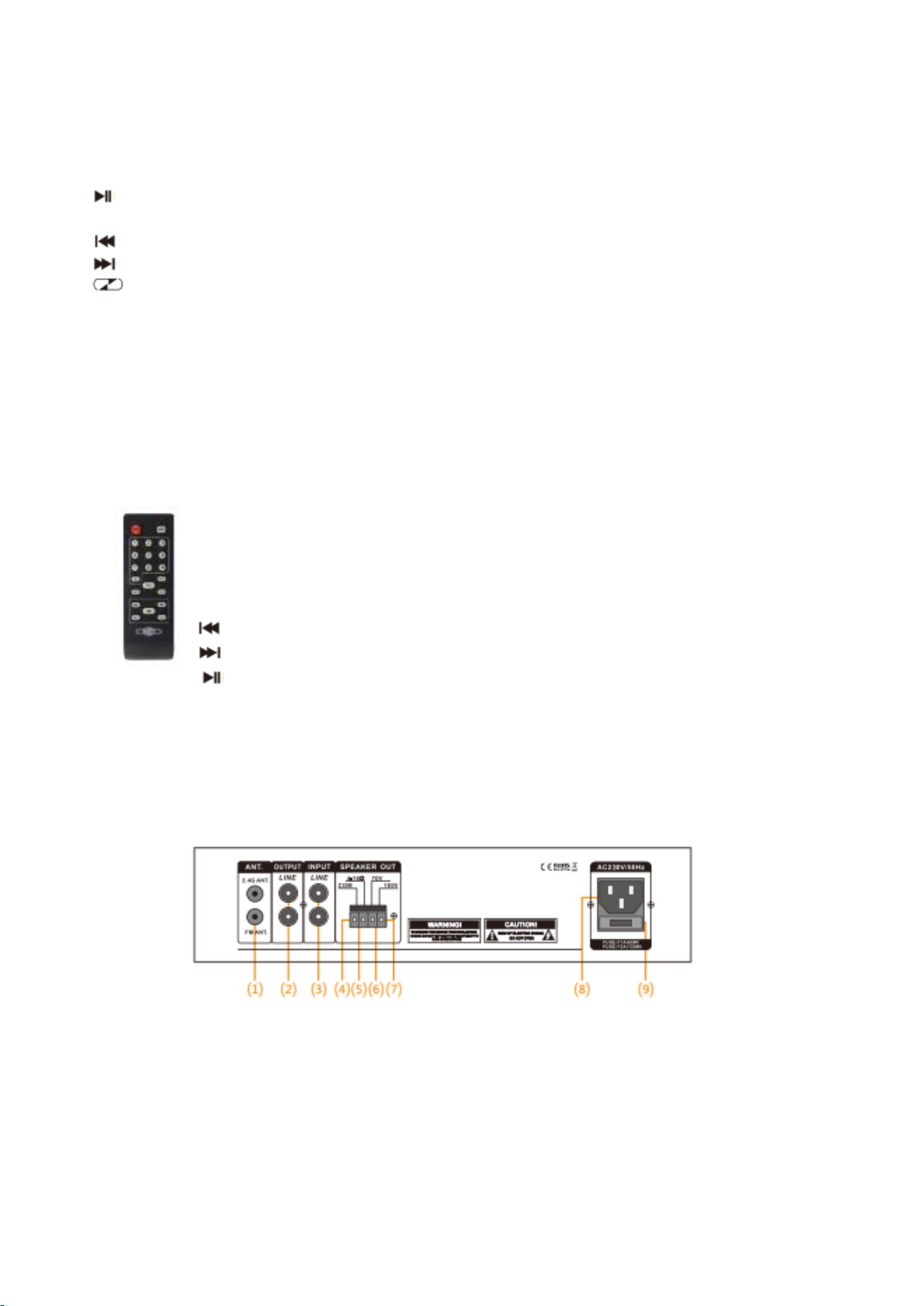

PANNELLO POSTERIORE
1. Ingresso antenna FM 2. Uscita linea audio 3. Ingresso linea audio
4. COM 5. Uscita altoparlanti 4-16 ohm 6. Uscita altoparl. 70 V
7. Uscita altoparlanti 100V 8. Alimentazione 9. Fusibile 1A (60W) 2A (120W)

CONNESSIONI
Connessione Bluetooth
Lanciando la ricerca del dispositivo da Smartphone o Tablet, il nome dell’amplificatore che si troverà per
l’accoppiamento è “BGM SYSTEM”.
PANNELLO FRONTALE
PANNELLO POSTERIORE

CONNESSIONE DEGLI ALTOPARLANTI
Nota importante
Questo amplificatore dispone di varie uscite per altoparlanti a 100V, 70V e bassa impedenza
4-16Ohm. E’ possibile utilizzare un solo tipo di uscita alla volta, connessioni multiple simultanee danneggeranno
l’unità. Ciascun terminale 100V, 70V, 4-16ohm deve lavorare con COM.
Uscita linea 100V
Questa modalità è la più utilizzata nei sistemi PA. Utilizzare solo altoparlanti con 100V e trasformatore. Tutti gli
altoparlanti sono connessi in parallelo e la somma delle loro potenze non deve superare la potenza di uscita
dell’amplificatore. Quando si utilizzano sorgenti musicali, è consigliabile non caricare l’amplificatore oltre il 70%
della potenza di uscita.
Uscita linea 70V
Questo sistema è comune in USA, funziona sullo stesso principio del 100V tranne la tensione di alimentazione degli
altoparlanti che è ridotta a 70V.
Terminali COM & 100V
Speakers con trasformatore
Terminali COM & 70V
Speakers con trasformatore

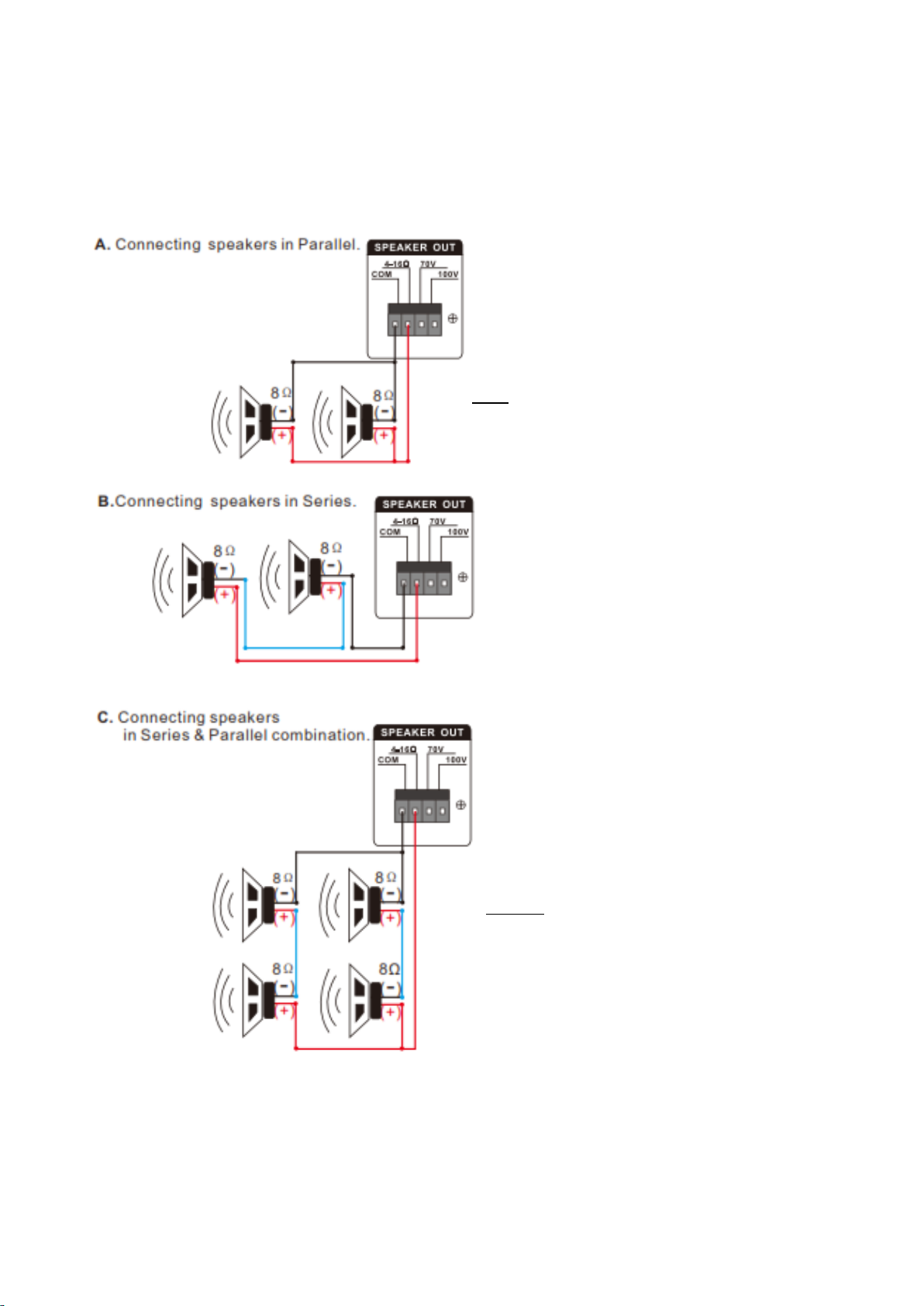

Uscita bassa impedenza 4-16Ohm
Questa uscita permette la connessione di altoparlanti a bassa impedenza senza trasformatore. Quando si utilizzano
due o più altoparlanti, accertarsi che siano collegati in serie, parallelo o serie-parallelo in modo tale che l’impedenza
totale sia compresa tra 4 e 16 Ohm.
Terminali 4-16Ohm e COM
8ohm = 4Ohm (impedenza totale)
2
Terminali 4-16Ohm e COM
8ohm x 2 = 16ohm (impedenza totale)
Terminali 4-16Ohm e COM
8ohm x 2 = 8Ohm (impedenza totale)
2

CARATTERISTICHE TECNICHE
Modello
MK1060M
MK1120M
Potenza
60W
120W
Terminali uscita
Bassa impedenza 4-16 Ohm
60W
Tensione linea: 70V (51ohm), 100V (167Ohm)
120W
Tensione linea: 70V (41ohm), 100V (83Ohm)
Ingresso MIC
MIC1/MIC2 :600Ohm 5-10mV, sbilanciato
Ingresso LINE
LIN: 10kohm 150-470mV, sbilanciato
Uscita LINE
0.775V (0dB)
Risposta in
frequenza
60Hz ~ 15kHz (± 3dB)
THD
<0.5% a 1 kHz, a 1/3 della potenza
S/N
Linea: 85dB, MIC: >72dB
Tono
Bassi: 100Hz (± 10dB), Acuti: 12kHz (± 10dB)
Raffreddamento
Ventola 12V DC
Protezione
Fusibile x 1 A
Fusibile x 2 A
Fusibile AC, corto circuito, sovraccarico, sovratemperatura
Cavo alimentazione
( 3x0.5mm²) x 1.5m (standard)
Alimentazione
AC 230V 50Hz
Consumo
84W
168W
Dimensioni
72x305x275 (hxlxp) mm
Imballo
130x345x345 (hxlxp) mm
Peso
5kg
5.5kg
Peso lordo
5.7kg
6.2kg
•Questo apparecchio è conforme alla Direttiva 2014/53/CE, relativa agli apparecchi radio.
•Questo apparecchio è conforme alla Direttiva 2014/35/CE, che riguarda le prescrizioni relative alla sicurezza degli
apparecchi elettronici e loro accessori collegati alla rete, per uso domestico o analogo uso generale (L.V.D.).
•A causa della continua evoluzione dei prodotti, le caratteristiche ed il disegno di questo modello possono variare
senza preavviso.
•L'Azienda declina ogni responsabilità per l'utilizzo improprio del prodotto.
INFORMAZIONI IMPORTANTI PER L'UTENTE AI SENSI DELLA DIRETTIVA "RAEE" 2002/96/CE E
SUCCESSIVA MODIFICA 2003/108/CE SULLO SMALTIMENTO DI APPARECCHIATURE ELETTRICHE ED
ELETTRONICHE.
Ai sensi della Direttiva "RAEE" 2002/96/CE e successiva modifica 2003/108/CE, questa apparecchiatura viene
contrassegnata con il simbolo del contenitore di rifiuti barrato. Per un futuro smaltimento di questo prodotto, si prega
di tenere presente quanto segue:
È vietato smaltire questa apparecchiatura come un comune rifiuto urbano: è necessario rivolgersi ad uno dei Centri di
Raccolta RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche) Autorizzato e predisposto dalla Pubblica
Amministrazione. È possibile consegnare ad un negoziante questa apparecchiatura per il suo smaltimento all'atto
dell'acquisto di una nuova apparecchiatura dello stesso tipo.
La normativa sopra citata, alla quale rimandiamo per ulteriori dettagli o approfondimenti, prevede sanzioni in caso di
smaltimento abusivo dei RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche).

English
SAFETY PRECAUTIONS
Be sure to read the instructions in this section carefully before use.
Make sure to observe the instructions in this manual as the conventions of safety symbols and messages regarded as
very important precautions are included.
We also recommend you keep this instruction manual handy for future reference.
The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to
the presence of uninsulated "dangerous voltage" within the product's enclosure that may be of sufficient
magnitude to constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in the literature accompanying the
appliance.
WARNING
When Installing the Unit
Do not expose the unit to rain or an environment where it may be splashed by water or other liquids,as doing so may
result in fire or electric shock.
Use the unit only with the voltage specified on the unit. Using a voltage higher than that which is specified may result
in fire or electric shock.
Do not cut, kink, otherwise damage nor modify the power supply cord. In addition, avoid using the power cord in close
proximity to heaters, and never place heavy objects -- including the unit itself -- on the power cord, as doing so may
result in fire or electric shock.
Be sure to replace the unit's terminal cover after connection completion. Because high voltage is applied to the
speaker terminals, never touch these terminals to avoid electric shock.
Be sure to ground to the safety ground (earth) terminal to avoid electric shock. Never ground to a gas pipe as a
catastrophic disaster may result.
Avoid installing or mounting the unit in unstable locations, such as on a rickety table or a slanted surface. Doing so
may result in the unit falling down, causing personal injury and/or property damage.
When the Unit is in Use
Should the following irregularity be found during use,immediately switch off the power,disconnect the power supply
plug from the AC outlet and contact your nearest dealer. Make no further attempt to operate the unit in this condition
as this may cause fire or electric shock.
·If you detect smoke or a strange smell coming from the unit.
·If water or any metallic object gets into the unit.
·If the unit falls, or the unit case breaks.
·If the power supply cord is damaged (exposure of the core, disconnection, etc.)
·If it is malfunctioning (no tone sounds.)
To prevent a fire or electric shock, never open nor remove the unit case as there are high voltage components inside
the unit. Refer all servicing to your nearest dealer.
Do not place cups, bowls, or other containers of liquid or metallic objects on top of the unit. If they accidentally spill
into the unit, this may cause a fire or electric shock.
Do not insert nor drop metallic objects or flammable materials in the ventilation slots of the unit's cover, as this may
result in fire or electric shock.

CAUTION
When Installing the Unit
Never plug in nor remove the power supply plug with wet hands, as doing so may cause electric shock.
When unplugging the power supply cord, be sure to grasp the power supply plug; never pull on the cord itself.
Operating the unit with a damaged power supply cord may cause a fire or electric shock.
When moving the unit, be sure to remove its power supply cord from the wall outlet. Moving the unit with the power
cord connected to the outlet may cause damage to the power cord, resulting in fire or electric shock. When removing
the power cord, be sure to hold its plug to pull.
Do not block the ventilation slots in the unit's cover. Doing so may cause heat to build up inside the unit and result in
fire.
Avoid installing the unit in humid or dusty locations,in locations exposed to the direct sunlight, near the heaters,or in
locations generating sooty smoke or steam as doing otherwise may result in fire or electric shock.
When the Unit is in Use
Do not place heavy objects on the unit as this may cause it to fall or break which may result in personal injury and/or
property damage.In addition,the object itself may fall off and cause injury and/or damage.
Make sure that the volume control is set to minimum position before power is switched on. Loud noise produced at
high volume when power is switched on can impair hearing.
Do not operate the unit for an extended period of time with the sound distorting. This is an indication of a
malfunction, which in turn can cause heat to generate and result in a fire.
Contact your dealer as to the cleaning. If dust is allowed to accumulate in the unit over a long period of time, a fire or
damage to the unit may result.
If dust accumulates on the power supply plug or in the wall AC outlet, a fire may result. Clean it periodically. In
addition, insert the plug in the wall outlet securely.
Switch off the power, and unplug the power supply plug from the AC outlet for safety purposes when cleaning or
leaving the unit unused for 10 days or more. Doing otherwise may cause a fire or electric shock.
DESCRIPTIONS & FEATURES
These table-top mixer amplifier is designed as convenient solution for small to medium PA installations with USB/SD
player/FM tuner/Bluetooth in a compact housing.
Inputs for microphone, line input, USB/SD player are governed by front panel volume controls.
The digital screen displays the working status of playing programmes, which can be controlled by the front panel
buttons or the remote control.
And features two MIC inputs and one line input with 60/120 watts of amplifier power are available with either
70/100-volt or 4 to 16 ohms(Ω) output loads.
Also included a line level output for adding additional power amplifiers.
And features complete protection is provided for output short circuit, overload, high temperature, peak current
limiters.
- Compact metal housing with front panel of aluminium alloy.
- SMT circuit boards with highly stable performance.
- Powerful amplifier tubes.
- Pure copper transformers for power supply and 70V/100V audio outputs.
- 2 microphone inputs and 1 line input.
- Built-in players of USB/SD,and FM tuner.
- Supports Bluetooth connection with mobile devices.
- High-definition display for the working status of playing programmes.
- 70/100-volt and 4 to 16 ohms(Ω) output loads.
- Individual volume controller for inputs.
- BASS and TREBLE tone controllers.
- Individual LED indicator for POWER/SIGNAL/PROTECTION.

FRONT PANEL
1. SD Input Interface 2. USB Input Interface 3. Digital Display
4. Function Buttons 5. Power Switch 6. Power Indicator
7. Signal Indicator 8. Protection Indicator 9. Bass Controller
10. Treble Controller 11. Line Input Volume Controller 12. USB/SD/FM Volume Controller
13. MIC Volume Controller 14. MIC1 & MIC2 Inputs 15. Indicator for 2.4G MIC (expanded)
BUTTONS’ FUNCTIONS
MODE: To select the mode of the module FM/SD/USB/Bluetooth/Line input.
Play/Pause: 1. Press this button to Play or to Pause the USB/SD
2. Pressing this button briefly and the FM tuner shall automatically search the stations and store
them in the memory.
Prev: Pressing this button shall return to the previous song or FM stored station.
Next: Pressing this button shall return to the previous song or FM stored station.
Repeat: Press this button to play the song repetitively;
Pressing this button would shift between RPT ONE and RPT ALL.
EQ: To create 5 different equalizer effects for the USB mode.
REMOTE CONTROL
POWER: Switch on / standby of the player.
MODE: To select the mode of the module FM or USB.
BUTTON 1-10: To choose songs or FM stations stored.
MUTE: To mute the volume. Press again to return to previous volume.
EQ: To create 6 different equalizer effects for the USB mode.
REP: To press this button to play the song repetitively.
Pressing this button would shift between RPT ONE and RPT ALL.
SCAN: No function.
: Prev: PREV (For USB & FM Tuner)
This button shall return to the previous song or FM stored station.
: Next: Next (For USB & FM Tuner)
This button shall skip to the next song or FM stored station.
: Stop (for USB).
Press this button to stop playing USB. Pressing Play button again would return to the song.
VOL - / + : For volume down / For volume up.

REAR PANEL
1. FM Antenna Input 2. Audio Line Output 3. Audio Line Input
4. COM 5. Speaker Output Terminal 4-16 Ω 6. Speaker Output Terminal 70V
7. Speaker Output Terminal 100V 8. Power Supply 9. Fuse: 1A(60W),2A(120W)
CONNECTION ILLUSTRATION
Connessione Bluetooth
The name “BGM SYSTEM” will be shown on the mobile device for pairing.

CONNECTIONS OF SPEAKES
Important Notes
This amplifier has different loudspeakers outputs of 100V,70V and low impedance 4-16Ω.
It's only possible to use one output at the same time,connecting more than one may damage internal parts of the
amplifier.Each of 100V,70V,4-16Ω terminals must work with COM.
100V line output
This system is most commonly used in for PA system. Only use 100 V line loudspeakers with transformers. All
loudspeakers are wired in parallel and the sum of their power must not exceed the rated output power of the
amplifier. It is advisable not to load the amplifier at more than 70% of its rated output power when using music
sources.
70V line output
This system is common in the USA, it operates on the same principles as 100 V line except that at rated output power
the amplifier has 70V RMS on its output terminals.

4-16Ω low impedance output
This output allows connection of low impedance loudspeakers without transformers.
When two or more loudspeakers are used ensure that they are wired in such a way in Series, or in Parallel, or in Series
& Parallel Combination that total load impedance remains between 4Ω and 16Ω.
4-16Ω & COM Terminals
8ohm = 4Ohm (Total load impedance)
2
4- 16Ω & COM Terminals
8ohm x 2 = 16ohm (Total load impedance)
4-16Ω & COM Terminals
8ohm x 2 = 8Ohm (Total load impedance)
2

SPECIFICATIONS
Model
MK1060M
MK1120M
Rated Power
60W
120W
Output Terminals
Low impedance: 4-16 ohms (Ω)
60W
Voltage line: 70V (60W 51 ohms), 100V (167 ohms)
120W
120W Voltage line: 70V (41 ohms), 100V (83 ohms)
MIC Input
MIC1/MIC2: 600 ohms(Ω) 5-10 mv, unbalanced
LINE Input
LINE: 10k ohms(Ω) 150-470 mv, unbalanced
LINE Output
0.775V (0dB)
Frequency Response
60Hz ~ 15kHz (± 3dB)
THD
<0.5% at 1kHz,1/3 rated power
S/N
Line: 85dB, MIC: >72dB
Tone
BASS: 100 Hz (± 10 dB), TREBLE: 12k Hz (± 10 dB)
Cooling
12V DC Fan
Protection
AC FUSE x 1A
AC FUSE x 2A
AC fuse, short circuit, overload, high temperature
Power Cord
( 3x0.5mm²) x 1.5m (standard)
Power Supply
AC 230V 50Hz
Power Consumption
84W
168W
Dimension
72x305x275 (hxlxp) mm
Packing Size
130x345x345 (hxlxp) mm
Net Weight
5kg
5.5kg
Gross Weight
5.7kg
6.2kg
DISPOSAL OF THE UNIT
Correct Disposal of this product:
This marking indicates that this product should not be disposed with other household wastes throughout
the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal,
recycle it responsibly to promote the sustainable reuse of material resources.
To return your used device, please use the return and collection systems or contact the retailer where
the product was purchased. They can take this product for environmental safe recycling.

Made in China
MELCHIONI S.p.A. Via Colletta 37, Milano –Italia | Tel: [phone] | www.melchioni.it
