Metalworks CATM200 User manual

®
CATM300T - GBNLFE - v1.1- 20092013
Version 2007 09 1.0
7547522200GBNFE
MANUAL - HANDLEIDING- MANUEL - MANUAL
partnumber 754752220 (CATM200) 2T
754753000 (CATM300T) 3T
HYDRAULIC FLOOR JACK
HYDRAULISCHE ROLKRIK
CRIC HYDRAULIQUE SUR ROUES
GATO DE CARRETILLA
Please read and keep for future reference
Gelieve te lezen en voor later gebruik bewaren
Veuillez lire et conserver pour usage ultérieur
Leer y salvar para uso posterior
NL
F
GB
E
2 T 3 T
copyrighted document - all rights reserved by FBC

2
®CATM300T - GBNLFE - v1.1- 20092013
7547522200GBNFE
Version 2007 09 1.0
Safety Instructions-Veiligheidsrichtlijnen-Consignes de sécurité-
consignas de seguridad
Gelieve de richtlijnen te lezen ALVORENS de krik te gebruiken.
Hou personen uit de buurt van de geheven lading.
Deze krik mag enkel gebruikt worden om te heffen en mag niet worden gebruikt om voertuigen te verplaatsen.
De krik moet worden geplaatst op een effen solide ondergrond
Blokkeer steeds de wielen van het voertuig en trek de handrem op.
Gebruik extra steunen (zoals garagestands (754753030(3 T) -75476060 (6 T) 754751212 (12 T)) om het voertuig te ondersteunen alvorens
u onder het voertuig te begeven.
De maximale capaciteit van de krik niet overschrijden.
Controleer steeds de goede werking van de krik alvorens deze te gebruiken
Please read these instructions BEFORE using the jack
Always ensure that other personnel are well clear of the load being lifted
This jack is for lifting purposes only and must not be used to move vehicles.
The jack should be placed on solid level ground.
Always block or chock wheels and apply the vehicle hand brake.
Use additional safety support devices (such as axles stands (754753030(3 T) -754756060 (6 T) 754751212 (12 T))
to support the
vehicle before accessing underneath the vehicle.
Do not load the jack beyond it’s rated capacity.
Always check that the jack is in good working order before use.
Veuillez lire les instructions AVANT d’utiliser le cric.
Tenez des personnes à distance de la charge lévée.
Ce cric ne peut être utilisé pour lever et ne peut pas être utilisé pour déplacer des véhicules.
Le cric doit être placé sur un sous-sol solide et égal.
Bloquez les roues et enclenchez le frein à main
Utilisez des supports supplémentaires (comme des chandelles (754753030(3 T) -75476060 (6 T) 754751212 (12 T)) pour supporter le
véhicule avant de vous mettre sous le véhicule.
Ne pas excéder la capacité maximale du cric.
Contrôlez toujours le fontionnement correct du cric avant de l’utiliser.
NL
F
GB
E
Lea el manual de instrucciones ANTES de utilizar el gato
Asegúrese siempre de que el resto de personal esté suficientemente lejos de la carga que se levanta
Este gato está concebido solamente para trabajos de elevación y no se debe utilizar para mover vehículos
El gato debe colocarse en terreno llano y sólido
Bloquee o calce siempre las ruedas y ponga el freno de mano del vehículo
Utilice dispositivos adicionales de seguridad (tales como caballetes metálicos) para apoyar el vehículo antes de acceder por debajo del
mismo.
No cargue el gato más allá de su capacidad máxima de carga
Compruebe siempre que el gato esté en perfecto estado antes de utilizarlo
Specifications - Kenmerken - Spécifications - Datos technicos
Code 754752220 754753000
Orig.N° CATM200 CATM300T
Cap. T 2 3
H. min. mm 135 mm 520
H.max mm 385 1456
Lift mm 250 375
mm 535x225 695x346
Kg. (lbs) 12 (26.52) 39 (86.19)
130
380
145
500
355
copyrighted document - all rights reserved by FBC

3
®
CATM300T - GBNLFE - v1.1- 20092013
Version 2007 09 1.0
7547522200GBNFE
GB
Assemble the handle using the pin provided.
When the jack leaves the factory the vent plug on the oil chamber is closed to prevent leakage ( 2 T model) -
before fi
rst using you should remove the cover plate, unscrew the vent plug untill there is a 2 mm gap. If there
is any evidence of oil leakage or shortage check the oil level before pumping (see below).
With the release valve open pump the handle six times to ensure complete distribution of oil.
Close the release valve and the jack is ready for use.
Before use - Voor het gebruik - Avant l’usage - Antes de utilizar
NL
F
GB
E
Monteer de hendel dmv de meegeleverde pin.
Wanneer de krik de fabriek verlaat, is het olieventiel van de oliekamer gesloten om lekkage te voorkomen(
2Tmodel) - alvorens te gebruiken, verwijder de beschermplaat, schroef het olieventiel los tot een gat van 2
mm ontstaat. Indien er een bewijs is van olielekkage of tekort controleer het oliepeil alvorens te pompen (zie
verder). Met een open retourventiel 6 maal pompen om een complete verdeling van de olie te garanderen
Sluit het retourventiel en de cric is klaar voor gebruik.
Montez la poignée à l’aide de la goupille livrée.
Si le cric quitte l’usine, la soupape d’huile de la chambre est fermée pour éviter des fuites (modèle 2 T) - avant
de l’utiliser, enlevez la tôle de protection, dévissez la soupape de l’huile jusqu’à une distance de 2 mm. S’il y a
une preuve des fuites ou un manque, contrôlez le niveau de l’huile avant de pomper (voyez plus loin). Pomper
6 fois avec une soupape de retour ouverte pour garantir une distribution d’huile complète
Fermez la soupape de retour et le cric est près à l’utiliser.
Monte el mango usando el perno incluido
Cuando el gato sale de fábrica, el tapón respiradero del compartimento de aceite está cerrado para prevenir
que se salga (modelo de 2 toneladas). Antes del primer uso, debe retirar la tapa de chapa y desenroscar el
tapón respiradero hasta que haya un espacio de 2 mm. Si hay alguna evidencia de fuga o escasez de aceite,
compruebe el nivel de aceite antes de bombear (véase abajo)
Con la válvula de purga abierta, bombee el mango seis veces para asegurarse la distribución completa de
aceite. Cierre la válvula de purga y el gato estará listo para su uso
.
Maintenance - Onderhoud - Maintenance - Mantenimiento
When not in use the lifting arm and pump lever should be fully in the down position. Regularly check the oil
level. Place the jack on an even level surface. Open the release valve. The correct oil level is at the bottom
of the thread inside the oil chamber when the lifting arm is at it’s fully down position. If lacking oil, remove the
vent plug located under the cover, fill with good quality blended jack oil (SAE10) to the correct level, replace
and tighten the vent plug.
Raise the lifting arm up to it’s full height and then open the release valve; step on to the saddle and force the
lifting arm down as rapidly as possible. Repeat three to four times to ensure complete distribution of the oil.
Close the release valve tightly and check that the jack works correctly under load.
Keep the jack clean, dry and ensure all moving parts are well lubricated using a light oil, lubricate the handle
socket and lifting arm with a suitable grease. Grease the lift arm pivot using the grease nipple provided.
Should any part require replacement through normal use contact your Metalworks stockist for spare parts.
Before use check the jack for any signs of missing parts, cracking, damage or distortion - do not use if any
damage is found. Do not modify this product in any way.
copyrighted document - all rights reserved by FBC

4
®CATM300T - GBNLFE - v1.1- 20092013
7547522200GBNFE
Version 2007 09 1.0
NL
F
E
Wanneer niet in gebruik moeten de hefarm en de pomp volledig naar beneden zijn. Controleer regelmatig de olie.
Plaats de krik op een effen oppervlak. Open het retourventiel. Het correct oliepeil is op het einde van de draad bin-
nenin de oliekamer wanneer de hefarm volledig naar beneden is. Wanneer er olie te kort is, verwijder het olieventiel
onder de beschermplaat, vul met goede kwaliteitsolie (SAE10) tot het correcte peil, en sluit het olieventiel.
Breng de hefarm tot op zijn maximale hoogte en open het retourventiel, ga op het zadel staan en duw de hefarm zo
snel als mogelijk naar beneden. Herhaal dit drie tot vier keer om een volledige verdeling van de olie te garanderen.
Sluit het retourventiel en controleer of de krik correct werkt onder belasting.
Houd de krik proper, droog en verzeker u ervan dat alle bewegende delen gesmeerd zijn met lichte olie, smeer de
hendelsteun en de hefarm met een geschikt smeermiddel. Smeer het draaipunt van de hefarm met behulp van de
meegeleverde smeernippel
Indien een stuk dient te worden vervangen door normaal gebruik, contacteer uw Metalworks dealer voor onderdelen.
Alvorens te gebruiken, controleer de krik op tekenen van ontbrekende delen, scheuren, schade of vervorming - niet
gebruiken indien er schade is gevonden. Breng geen veranderingen aan op geen enkele wijze.
Si le cric n’est pas utilisé le bras et la pompe doivent être au plus bas. Contrôlez régulièrement le niveau d’huile.
Placez le cric sur une surface égale. Ouvrez la soupape de retour. Le niveau d’huile est correct au bout du filet
dans le chambre d’huile si le bras est compètement en bas. S’il y a un déficit de l’huile enlevez la soupape de l’huile
sous le carter de protection, remplissez-la avec de l’huile d’une haute qualité (SAE10) jusqu’au niveau correct et
fermez la soupape d’huile. Mettez le bras au plus haut niveau et ouvrez la soupape de retour, mettez-vous sur la
selle et poussez le bras en bas le plus vite que possible. Répétez ceci trois ou quatre fois pour garantir une bonne
distribution de l’huile. Fermez la soupape de retour en contrôlez si le cric fonctionne sous une charge.
Tenez le cric propre, sec et assurez-vous que toutes les parties mobiles sont graissées avec une huile légère, grais-
sez le support du poignée et le bras avec un moyen de graissage approprié. Graissez le pivot du bras à l’aide du
huileur livré.
Si une pièce doit être remplacée à cause une utilisation normale, contactez votre stockiste Metalworks pour les
pièces détachées. Avant d’utiliser, contrôlez le cric sur des signes de manques, déchirures, dégâts ou déformation
- ne pas utiliser si vous avez trouvé des dégâts. Jamais faire des modifications sous n’importe quelle forme.
Cuando no se use el brazo elevador ni la bomba, la palanca debe estar completamente en la posición de abajo
Compruebe regularmente el nivel de aceite: Coloque el gato en una superficie llana y nivelada. Abra la válvula de
purga. El nivel de aceite correcto está en el fondo de la rosca que hay dentro del compartimento del aceite, cuando
el brazo elevador está completamente en la posición más baja. Si falta aceite, retire el tapón respiradero situ-
ado bajo la tapa, rellene con aceite mezcla para gato de buena calidad (SAE10) hasta el nivel correcto, coloque
de nuevo el tapón y apriételo. Levante el brazo elevador hasta su altura máxima y después abra la válvula de
purga; pise el patín y fuerce el brazo elevador hacia abajo lo más rápido posible. Repita de tres a cuatro veces
esta operación para asegurar una completa distribución del aceite. Cierre la válvula de purga firmemente y com-
pruebe que el gato trabaja correctamente bajo carga. Mantenga el gato limpio y seco, y asegúrese de que todas
las piezas móviles se lubrican usando un aceite ligero, lubrique la rosca del mango y del brazo elevador con una
grasa adecuada. Engrase el pivote del brazo elevador usando el engrasador que se incluye. Si necesita reempla-
zar cualquier pieza, póngase en contacto con su distribuidor Metalworks para conseguir las piezas de repuesto.
Antes de cualquier uso, compruebe el gato para verificar que ninguna pieza muestra signos de desgaste, daño o
falta de alguna pieza. No lo utilice si encuentra cualquier tipo de deterioro en el gato. No modifique en modo alguno
este producto.
copyrighted document - all rights reserved by FBC

5
®
CATM300T - GBNLFE - v1.1- 20092013
Version 2007 09 1.0
7547522200GBNFE
NL
F
GB
E
TO RAISE THE JACK
If raising a vehicle, be sure to set parking brakes and block the wheels first. Turn release knob clockwise to
close release valve; Position jack under desired lifting point suggested by manufacturer (solid ground where
free from oil or slippery material). Be sure that load is centered. Operate jack by pumping jack handle or foot
pedal.
TO LOWER THE JACK
Open release valve by SLOWLY turning release knob counterclockwise. Only until the saddle reaches its
lowest position, then move the jack out of the vehicle
OM DE KRIK TE HEFFEN
Zorg er voor dat bij het opkrikken van het voertuig de handrem vaststaat en dat de wielen geblokkeerd zijn.
Draai de afsluiter dicht. Plaats de krik onder het voertuig op het, door de desbetreffende fabrikant, aanbevolen
punt(stevige ondergrond, vrij van olie of ander glad materiaal). Zorg er voor dat de krik onder het centreal punt
van de lading staat. Bedien de krik dmv de hendel of het voetpedaal
OM DE KRIK TE ZAKKEN
Open de afsluiter en laat de lading LANGZAAM zakken. Pas wanneer de hendel van de krik op het laagste
punt is, kan de krik onder het voertuig weggehaald worden.
MONTER LA CHARGE
Veillez que pour lever un véhicule le frein à main soit enclenché et que les roues aient été bloquées. Fermez
la vanne. Poser le cric en-dessous du véhicule à la position indiquée par le fabricant (sol stable, sans d’huile
ou d’autres matières glissantes).Veillez à ce que le cric se trouve du dessous de la partie centrale de la charge.
Réglez le fonctionnement avec la poignée ou avec la pédale de la pompe.
FAIRE DESCENDRE LA CHARGE
Ouvrir la vanne et laisser descendre LENTEMENT la charge. Ne pas enlever le cric d’en-dessous de la voiture
avant qu’il n’ait atteint sa position la plus basse.
PARA LEVANTAR EL GATO
Gire el mango de maniobra en el sentido de las agujas del reloj hasta que la válvula de purga se cierre. No
apriete en exceso la válvula. Coloque el gato debajo del vehículo en el punto adecuado para elevarlo (com-
pruebe el manual del vehículo para más detalles), sitúe el gato directamente debajo del vehículo de modo que
la plataforma soporte el peso de forma centrada y firme en el patín. Levante el gato hasta la altura correcta y
apoye el vehículo como se indica arriba
.
PEDAL DE ELEVACIÓN RÁPIDA (donde encaje) :
Retire la posición del eje y/u otros soportes. Gire lentamente el mango de maniobra contrariamente al sentido
de las agujas del reloj. La velocidad de descenso se controla mediante la apertura de la válvula.
copyrighted document - all rights reserved by FBC

6
®CATM300T - GBNLFE - v1.1- 20092013
7547522200GBNFE
Version 2007 09 1.0
copyrighted document - all rights reserved by FBC

7
®
CATM300T - GBNLFE - v1.1- 20092013
Version 2007 09 1.0
7547522200GBNFE
copyrighted document - all rights reserved by FBC

8
®CATM300T - GBNLFE - v1.1- 20092013
7547522200GBNFE
Version 2007 09 1.0
copyrighted document - all rights reserved by FBC

9
®
CATM300T - GBNLFE - v1.1- 20092013
Version 2007 09 1.0
7547522200GBNFE
3 T
copyrighted document - all rights reserved by FBC

10
®CATM300T - GBNLFE - v1.1- 20092013
7547522200GBNFE
Version 2007 09 1.0
No

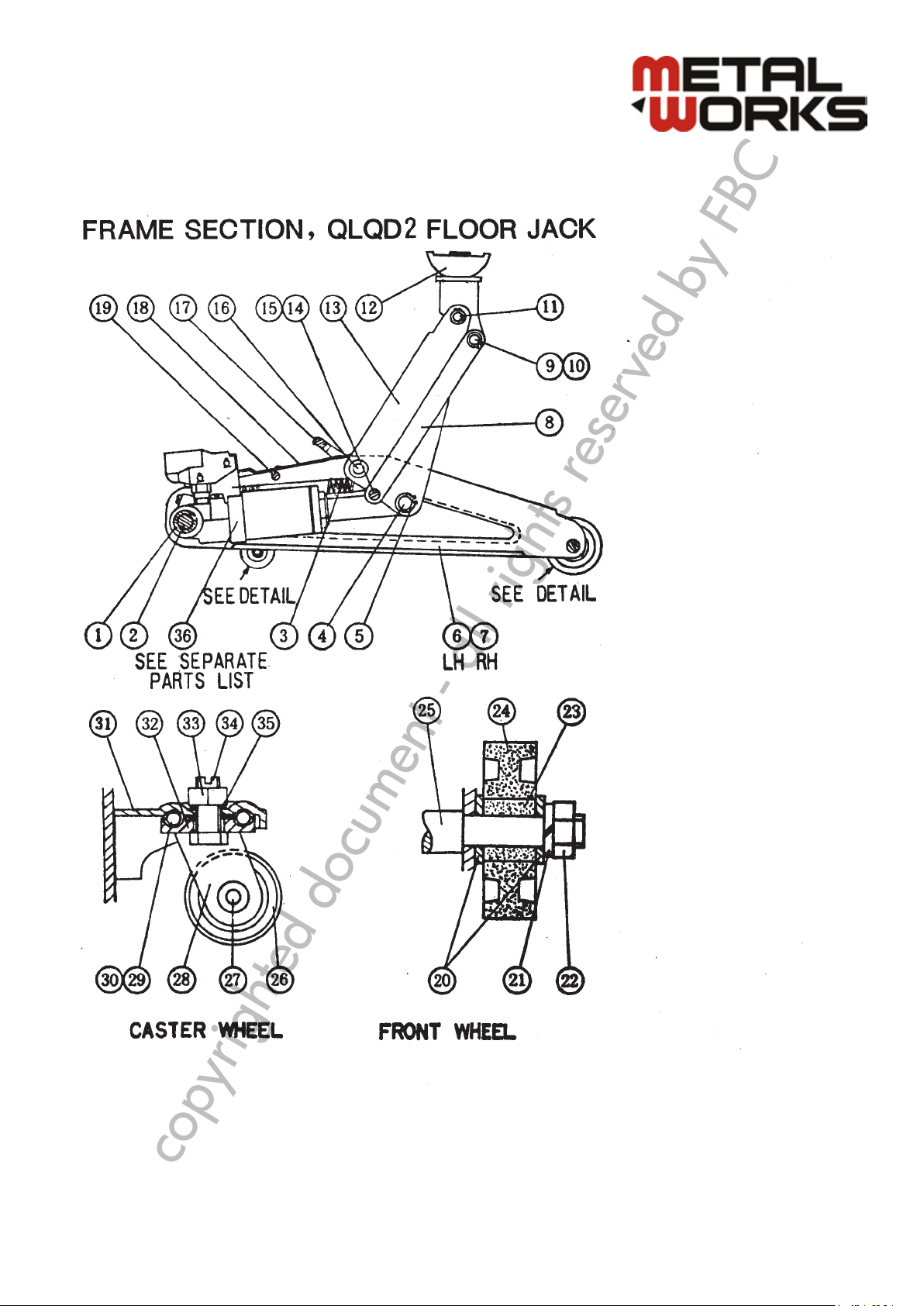

Part No Description Qty
1 T83502.3 CYLINDER ASSEMBLY 1
2 QLX2A-20 RETURN SPRING 1
3 GB894.1-86 RETAINING RING 2
4 GB91-86 COTTER PIN 4x40 1
5 QLZ3.1-5 LINKING BLOCK 1
6 T83502.4 FOOT PLATE ASSEMBLY 1
7 T83502.6 SADDLE ASSEMBLY 1
8 T83502.1 LIFTING ARM ASSEMBLY 1
9 QLZ3-7 LINKING BOLT 2
10 GB70-85 SCREW M12x25 2
11 GB859-87 WASHER 12 2
12 QLZ2C-5 BOLT 1
13 GB859-87 WASHER 18 2
14 QLZ2C-4 TORSION SPRING 1
15 QLZ3.2-1a HANDLE SOCKET 1
16 QLZ2C.3-2b GEAR SHAFT 1
17 GB91-86 COTTER PIN 2x16 1
18 QLZ2C.3-3a GEAR 1
19 GB93-87 WASHER 10 1
List spare parts
NoPart No Description Qty
20 GB6172-86 NUT M10 1
21 QLZ 2A.3a-2 LOWER HANDLE 1
22 GB5780-86 SCREW M6x35 1
23 QLZ2C.2-3 UPPER HANDLE 1
24 QLZ2C-1a HANDLE SOCKET SCREW 1
25 QLZ2C-2 HANDLE SOCKET PIN 1
26 GB859-86 RETAINING RING 15 2
27 QLZ2J-6 FRONT WHEEL 2
28 T83502.2 RIGHT WALL PLATE ASSEMBLY 1
29 T38502-3 FRONT WHEEL SHAFT 1
30 T83502.5 LEFT WALL PLATE ASSEMBLY 1
31 T83502-2 LINKING SHAFT 1
32 GB859-87 WASHER 8 2
33 GB6170-86 NUT M8 2
34 GB859-87 WASHER 16 2
35 GB6172-86 NUT M16 2
36 QLZ2C.5 REAR WHEEL ASSEMBLY 2
37 QLZ2C-3a LEFT BOLT 1
38 GB6170-86 NUT M12 2
39 GB859-87 WASHER 12 2
List spare parts power unit assembly
NoPart No Description Qty
1 QLZ3.4-8 PLUNGER 1
2 QLZ3.4-6 BACK-UP RING 1
3 QLZ2C.6-19 O-RING 1
4 T83502.3-1 BASE PLATE 1
5 QLZ2A.6-10a PLUG SCREW 1
6 QLZ2C.6-16a WASHER 1
7 QLZ2A.6-11 SPRING 1
8 GB308-84 BALL 9.0000 1
9 GB308-84 BALL 6.0000 1
10 GB6172-86 TANK NUT M10 1
11 GB93-87 WASHER 10 1
12 QLZ2C.6-3a WINDING GEAR WHEEL 1
13 QLZ2A.6-6 RELEASE VALVE SHAFT 1
14 GB3452.1-82 26501500 1
15 QLZ2C.6-4 RELEASE VALVE NUT 1
16 QLZ2C.6-5 RELEASE VALVE WICK 1
17 QLZ2A.6-20 STEEL WASHER 1
18 QLZ2A.6-7 SQUARE WASHER 1
19 QLZ2A.6-2 ALUMINIUM WASHER 1
20 GB308-84 BALL 6.0000 1
21 QLZ3.4-9a PLUG SCREW 1
NoPart No Description Qty
22 GB3452.1-82 O-RING 1
23 QLZ3.4-10 SPRING 1
24 QLZ3.4-11a SPRING BASE 1
25 GB308-84 BALL 3.0000 1
26 QLZ2A.6-18 U-WASHER 1
27 QYL8-29 OIL PLUG 1
28 QLZ2C.6-9 RESERVOIR 1
29 GB3452.1-82 35506500 1
30 GB3452.1-82 O-RING 1
31 QLZ3.4-3 TOP CUP 1
32 QLZ33.4-15 BASE PLATE WASHER 1
33 QLZ3.4-2 CYLINDER 1
34 GB3452.1-82 35503450 1
35 QYL8-18 BOWL WASHER 1
36 QLZ3.4-4 PISTON ROD 1
37 QLZ3.4-12 FILTER OIL TUBE 2
38 QLZ2C.6-17a WASHER 1
39 GB70-85 SCREW 1
40 GB308-84 BALL 6.0000 1
41 T82008.4-21 PRESSING PLATE 1
copyrighted document - all rights reserved by FBC

11
®
CATM300T - GBNLFE - v1.1- 20092013
Version 2007 09 1.0
7547522200GBNFE
power unit assembly
copyrighted document - all rights reserved by FBC

12
®CATM300T - GBNLFE - v1.1- 20092013
Fabrikant/Invoerder
Fabricant/Importateur
Manufacturer/Retailer
Fabricante/Importador
Verklaart hierbij dat het volgende product :
Déclare par ceci que le produit suivant :
Hereby declares that the following product :
Declara que los siguientes productos:
Product
Produit
Product
Producto
Hydraulische rolkrik
Cric rouleur hydraulique
Hydraulic oor jack
Gato de carretilla
Order nr. :
Geldende CE-richtlijnen
Normes CE en vigueur
Relevant EU directives
Normativas de la CE
2006/42/EC
EN1494/A1:2008
Overeenstemt met de bestemming van de hierboven aangeduide richtlijnen - met inbegrip van
deze betreffende het tijdstip van de verklaring der geldende veranderingen.
Répond aux normes générales caractérisées plus haut, y compris celles dont la date correspond
aux modications en vigueur.
Meets the provisions of the aforementioned directive, including, any amendments valid at the
time of this statement.
Cumple las disposiciones de dicha Directiva, incluyendo las modicaciones vigentes en el
momento de esta declaración.
Test report reference: 70135300603-02
Bart Vynckier, Director
VYNCKIER TOOLS NV
Aslak S.L.
Salvador Gil i Vernet, 5
Pol. Ind. Can Torres i Can Llobet
ES-08192 Sant Quirze del Vallès - Barcelona
Vynckier Tools nv.
Avenue Patrick Wagnon, 7
ZAEM de Haureu
B-7700 Mouscron - Moeskroen
EG conformiteitsverklaring
Déclaration de conformité CE
EC declaration of conformity
Declaración de conformidad según la CE
CATM200 (754752220)
CATM300T (754753000)
FR
EN
NL
ES
Moeskroen/Mouscron, 20/09/2013
copyrighted document - all rights reserved by FBC
