MicroNova O047 Technical document

immagine
O047+T047 idro
O047+T047 hydro
MANUALE TECNICO
PER L’INSTALLATORE
TECHNICAL INSTALLATION
MANUAL

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 2 di 113
ITA
INDICE
1. PREFAZIONE 4
2. REVISIONI 4
3. INTRODUZIONE 4
3.1 Ambito di applicazione 4
3.2 Descrizione generale 4
3.3 Normative 4
4. SPECIFICHE TECNICHE 6
4.1 Specifiche elettriche 6
4.2 Specifiche ambientali 6
4.3 Specifiche meccaniche 6
4.4 Connessioni 8
5. INSTALLAZIONE 10
5.1 Prima accensione dell’apparato 10
6. INTERFACCIA UTENTE 12
6.1 Descrizione della console 12
6.2 A che cosa servono i pulsanti 16
7. MODALITÀ DI FUNZIONAMENTO 18
7.1 Accensione della stufa 18
7.2 Attesa preriscaldo 20
7.3 Carica pellet 20
7.4 Attesa fiamma 20
7.5 Carica pellet/attesa fiamma 20
7.6 Fuoco presente 22
7.7 Stufa in lavoro 24
7.8 Modifica del set della potenza 24
7.9 Modifica del set velocità ventola 26
7.10 Modo attivo 26
7.10.1 Riscaldamento (RISC) 30
7.10.2 Puffer (PUFF) 40
7.10.3 Boiler (BOIL) 44
7.10.4 Pufffer t-e (P-TE) 52
7.11 Spegnimento della stufa 56
8. IL MENU 58
8.1 Menu utente 58
8.2 Menu 01-Set orologio 64
8.3 Menu 02-Set crono 64
8.4 Menu 03-Scegli lingua 72
8.5 Menu 04-Scegli stagione 72
8.6 Menu 05 Modo Stand-by 74
8.7 Menu 06-Modo cicalino 74
8.8 Menu 07-Carico iniziale 76
8.9 Menu 08-Stato stufa 76
8.10 Menu 09-Tarature tecnico 78
8.11 Menu 10-Tipo pellet 78
8.12 Menu 11-Tipo camino 78
9. ALLARMI 80
9.1 Black-out energetico 82
9.2 Allarme sonda temperatura fumi 82
9.3 Allarme sovra temperatura fumi 82
9.4 Allarme encoder guasto 84
9.5 Allarme mancata accensione 84
9.6 Allarme assenza pellet 84
9.7 Allarme sovratemperatura sicurezza termica 86
9.8 Allarme assenza depressione 86
9.9 Allarme sonda temperatura acqua 88
9.10 Allarme sovra temperatura acqua 88
9.11 Allarme pressione acqua 88
INDICE

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
date 22.05.2018
Control board O047+T047idro
Micronova page 3 of 113
ENG
INDEX
INDICE
1. PREFACE 4
2. REVISIONS 4
3. INTRODUCTION 4
3.1 Scope 4
3.2 General description 4
3.3 Regulations 4
4. TECHNICAL SPECIFICATIONS 6
4.1 Electrical specifications 6
4.2 Environmental specifications 6
4.3 Mechanical specifications 6
4.4 Connections 8
5. INSTALLATION 10
5.1 Starting your pellet stove 10
6. USER INTERFACE 12
6.1 Description of the console 12
6.2 What are the buttons for 16
7. OPERATING MODE 18
7.1 Starting the stove 18
7.2 Waiting for preheat 20
7.3 Load pellet 20
7.4 Waiting fire 20
7.5 Load pellet/Waiting fire 20
7.6 Fire present 22
7.7 Working mode 24
7.8 Adjusting set power stove 24
7.9 Adjusting set fan stove 26
7.10 Active mode 26
7.10.1 Heating (RISC) 30
7.10.2 Puffer (PUFF) 40
7.10.3 Boiler (BOIL) 44
7.10.4 Pufffer t-e (P-TE) 52
7.11 Switch off the stove 56
8. MENU 58
8.1 User menu 58
8.2 Menu 01-Set clock 64
8.3 Menu 02-Set chrono 64
8.4 Menu 03-Language selection 72
8.5 Menu 04-Choose season 72
8.6 Menu 05 Stand-by mode 74
8.7 Menu 06-Buzzer mode 74
8.8 Menu 07-First start 76
8.9 Menu 08-Stove status 76
8.10 Menu 09-Technical setting 78
8.11 Menu 10-Pellet type 78
8.12 Menu 11-Chimney type 78
9. ALARMS 80
9.1 Black-out 82
9.2 Smoke temperature probe alarm 82
9.3 Smoke over temperature alarm 82
9.4 Smoke encoder alarm 84
9.5 Ignition failure alarm 84
9.6 Pellet absence alarm 84
9.7 Over-temperature thermal safety alarm 86
9.8 Depression failure alarm 86
9.9 Water probe alarm 88
9.10 Over temperature water probe 88
9.11 Alarm water pressure 88

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 4 di 113
ITA
1. PREFAZIONE
versione data codice progetto redatto da
1.0 22.05.2018 O047+T047 Coccato D.
2. REVISIONI
versione data revisione
precedente descrizione modifiche redatto da
INdice
3. INTRODUZIONE
3.1 Ambito di applicazione
Il presente documento descrive il controllore O047. Tale dispositivo è stato
realizzato per lo specifico impiego nelle stufe a pellet di cui gestisce tutte le funzio-
nalità attraverso un adeguato numero di ingressi e uscite.
3.2 Descrizione generale
Il controllore è costituito da una scheda elettronica provvista di una serie di
connettori che permettono il collegamento della scheda ai vari dispositivi
principalmente costituiti da:
• console di comando realizzata in varie versioni e con elevato grado di per-
sonalizzazione.
• Sensori di temperatura e fumi.
• Ventilatori.
• Coclea.
• Candeletta.
• Pompa (circolatore).
10. MENU TECNICO 90
10.1 M-9-1 Banca dati 92
10.2 M-9-2 Tarature varie 92
10.4 M-9-3 Test uscite 94
10.5 M-9-4 Tarature fabbrica 94
10.6 M-9-5 Azzera ore parziali 96
10.7 M-9-6 Azzera allarmi 96
10.8 M-9-7 Memoria contatori 96
11. BANCHE DATI 98
11.1 Struttura della memoria del controllore 98
11.2 Creazione di banche dati personalizzate 100
12. FIRMWARE UPDATE 102
13. APPENDICE A 104
14. APPENDICE B 108
3.3 Normative
Il dispositivo è realizzato in conformità alle seguenti normative:
• EN 6335
• IEC/EN 61000-4-2, -4, -5, -6, -11

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
date 22.05.2018
Control board O047+T047idro
Micronova page 5 of 113
ENG
1. PREFACE
version date project code written by
1.0 22.05.2018 O047+T047 Coccato D.
2. REVISIONS
version date previous
revision description of the changes written by
3. INTRODUCTION
3.1 Scope
The present document describes the O047 control board. This device was specifical-
ly made for usage in pellet stoves. It manages all of the stove’s functions through an
adequate number of inputs and outputs.
3.2 General description
The control board is made up of a circuit board equipped with a series of connectors
that allow the circuit board to connect to the various devices, which include the
following:
• the console (or control panel) of which several versions have been produ-
ced and which is highly customizable.
• Temperature sensor and smoke sensor.
• Fans.
• Auger.
• Glow plug.
• Pump (circulator).
INdex
3.3 Regulations
The device is manufactured according to the following standards:
• EN 6335
• IEC/EN 61000-4-2, -4, -5, -6, -11
10. TECHNICAL MENU 90
10.1 M-9-1 Database 92
10.2 M-9-2 General setting 92
10.4 M-9-3 Output test 94
10.5 M-9-4 Factory settings 94
10.6 M-9-5 Reset partial hours 96
10.7 M-9-6 Reset alarms 96
10.8 M-9-7 Meter memory 96
11. BANCHE DATI 98
11.1 Control board memory structure 98
11.2 Creating personalized databases 100
12. FIRMWARE UPDATE 102
13. APPENDIX A 104
14. APPENDIX B 108

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 6 di 113
ITA
4. SPECIFICHE TECNICHE
Sono qui di seguito elencate le specifiche del dispositivo. Fare anche riferimento alla
figura 1 che contiene una tipica configurazione di connessione della scheda.
4.1 Specifiche elettriche
Alimentazione
Ingressi
Uscite
4.2 Specifiche ambientali
4.3 Specifiche meccaniche
Tensione di alimentazione 230Vca ± 15%, 50/60 Hz
Consumo max (esclusa console e utilizzatori) 15 mA
Consumo max (console collegata esclusi utilizzatori) 20 mA
Termocoppia temperatura fumi TC tipo J
Termostato esterno Contatto pulito non in
tensione
Sonda NTC temperatura ambiente NTC 10 kΩ
Sonda NTC temperatura acqua NTC 10 kΩ
Connessione seriale (da utilizzare con adattatore) -
Encoder velocità rotazione fumi 1 impulso/giro
Console T047/Q007/F047
Allarmi Depressimetro –
sicurezza termica
Aspiratore fumi (con reg. a controllo di fase) 230 Vac (TRIAC)
Motore opzionale (con reg. a controllo di fase) 230 Vac (TRIAC)
Scambiatore opzionale (con reg. a controllo di fase) 230 Vac (TRIAC)
Motore coclea 230 Vac (TRIAC)
Pompe asincrone e a basso consumo 230 Vac (Contatto)
Candeletta 230 Vac (Contatto)
PWM pompa + feedback 0 - 5 Vdc 4khz
Dimensioni scheda (LxPxH) (110 x 91 x 35) mm
Peso 230 g circa
Dimensioni contenitore ABS (115 x 96 x 40) mm
Posizione di montaggio qualsiasi
Grado di protezione in versione con contenitore ABS IP20
Temperatura ambiente operativa da 0°C a +60°C
Temperatura di immagazzinamento da -10°C a +60°C
Umidità relativa massima (senza condensa) 95%
SPECIFICHE TECNICHE

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
date 22.05.2018
Control board O047+T047idro
Micronova page 7 of 113
ENG
TECHNICAL SPECIFICATIONS
4. TECHNICAL SPECIFICATIONS
Following is a list of the device specifications. Please refer to figure 1 for an illustar-
tion of the circuit’s electrical connections.
4.1 Electrical specifications
Power source
Inputs
Outputs
4.2 Environmental specifications
4.3 Mechanical specifications
Supply voltage 230Vca ± 15%, 50/60 Hz
Max consumption (excluding console and users) 15 mA
Max consumption (console connected excl. users) 20 mA
Smoke temperature thermocouple TC tipo J
External thermostat Dry contact not in voltage
Room temperature NTC probe NTC 10 kΩ
Water temperature NTC probe NTC 10 kΩ
Serial connection (to be used with an adaptor) -
Encoder for rotation speed of smoke 1 pulse/turn
Console T047/Q007/F047
Alarms Pressure switch –
thermal safety
Fume exhaust (with phase control regulation) 230 Vac (TRIAC)
Optional motor (with phase control regulation) 230 Vac (TRIAC)
Optional exchanger (with phase control regulation) 230 Vac (TRIAC)
Auger motor 230 Vac (TRIAC)
Low consumption asynchronous pumps 230 Vac (Contact)
Glow plug 230 Vac (Contact)
PWM pump + feedback 0 - 5 Vdc 4khz
Control board dimensions (LxWxH) (110 x 91 x 35) mm
Weight 230 g approximately
ABS container dimensions (115 x 96 x 40) mm
Assembly position any
Degree of protection in version with ABS container IP20
Operational room temperature da 0°C a +60°C
Storage temperature da -10°C a +60°C
Maximum relative humidity (without condensation) 95%

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 8 di 113
ITA
4.4 Connessioni
Qui di seguito è riportato lo schema tipico di connessione del controllore.
figura 1
CONNESSIONI

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
date 22.05.2018
Control board O047+T047idro
Micronova page 9 of 113
ENG
CONNECTIONS
4.4 Connections
Following, is a typical circuit board wiring diagram.
figure 1

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 10 di 113
ITA
La tabella seguente riporta nel dettaglio i connettori disponibili con relativa
piedinatura e descrizione funzionale.
connettore pin etichetta descrizione
CN1
1PE MESSA A TERRA
2NNEUTRO
3FFASE
CN2 1COM NEUTRO
2ACC ACCENDITORE
CN3
1NNEUTRO
2,3 COC. COCLEA
4SCA. MOTORE OPZIONALE
5FUM FUMI
6,7 DEP DEPRESSIMETRO
8SIC SICUREZZA TERMICA
CN4
1,2 H2O SONDA ACQUA
3TC+ SONDA FUMI +
4TC- SONDA FUMI -
CN5 1,2 EXT TERMOSTATO ESTERNO OPZIONALE
CN6
1+5V ALIMENTAZIONE ENCODER FUMI
2GND GND ENCODER FUMI
3ENC SEGNALE ENCODER FUMI
CN7 1,2...10 DB9 ESPANSIONE O073 OPZIONALE
CN8 1,2...16 DISPLAY Console
CN9 - SERIALE CONNESSIONE SERIALE DA USARE CON ADATTATORE
CN10 - JTAG CONNETTORE PROGRAMMAZIONE DI FABBRICA
CN11 1,2 AMB SONDA AMBIENTE
1NNEUTRO
CN12 2SCA 2 SCAMBIATORE OPZIONALE
3PBC POMPA BASSO CONSUMO
CN13 1,2,3 - POMPA BASSO CONSUMO A PWM OPZIONALE
5. INSTALLAZIONE
Installare la scheda all’interno della stufa in posizione tale da non dover superare i
limiti della temperatura operativa riportata in specifica. I cavi e i morsetti in
dotazione sono sufficienti a garantire il corretto cablaggio delle connessioni a tutti gli
elementi del circuito elettrico. Fare riferimento alla figura 1 per i dettagli.
5.1 Prima accensione dell’apparato
Dopo essersi assicurati di aver eseguito l’installazione a regola d’arte, è possibile
passare alla prima accensione che prevede anche tutte le operazioni di settaggio
dei parametri, settaggio che può indifferentemente avvenire attraverso i tasti
della console oppure, in maniera più veloce e sicura, utilizzando un personal
computer e il software di interfaccia, oppure utilizzando il sistema di
programmazione fornibile da Micronova. Disponendo del sistema automatico di
test, tale operazione risulta completamente automatizzata e inclusa nelle varie
fasi del test finale dell’apparato.
INSTALLAZIONE

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
date 22.05.2018
Control board O047+T047idro
Micronova page 11 of 113
ENG
The following table demonstrates in detail the available connectors and the relative
pinout and functional descriptions.
INSTALLATION
connector pin lael description
CN1
1PE GROUND
2NNEUTRAL
3FPHASE
CN2 1COM NEUTRAL
2ACC IGNITER
CN3
1NNEUTRAL
2,3 COC. AUGER
4SCA. OPTIONAL MOTOR
5FUM FUME
6,7 DEP PRESSURE SWITCH
8SIC THERMAL SAFETY
CN4
1,2 H2O WATER PROBE (OPTIONAL)
3TC+ FUME PROBE +
4TC- FUME PROBE -
CN5 1,2 EXT OPTIONAL EXTERNAL THERMOSTAT
CN6
1+5V FUME ENCODER POWER
2GND FUME ENCODER GND
3ENC FUME ENCODER SIGNAL
CN7 1,2...10 DB9 EXPANSION O073
CN8 1,2...16 DISPLAY Console
CN9 - SERIALE SERIAL CONNECTION TO BE USED WITH ADAPTOR
CN10 - JTAG FACTORY PROGRAMMING CONNECTOR
CN11 1,2 AMB ROOM PROBE
1NNEUTRAL
CN12 2SCA 2 OPTIONAL EXCHANGER
3PBC LOW-VOLTAGE PUMP
CN13 1,2,3 - LOW-VOLTAGE PUMP (OPTIONAL PWM)
5. INSTALLATION
Install the circuit board inside the stove in such a position that will prohibit it from
exceeding the operational temperature specifically indicated. The cables and clips
provided are sufficient enough to guarantee the correct wiring of the connections to
all the various elements of the electrical circuit. Please refer to figure 1 for more de-
tails.
5.1 Starting your pellet stove
Once you are certain to have correctly followed the installation instructions, you
can start your pellet stove for the first time. This includes all of the parameter
setting steps. These can be set through the use of the buttons on the console or,
more quickly and more safely, through the use of a personal computer and the
interface software, as well as through the use of the programming system that can
be provided by Micronova. By using the automated testing system, this operation
is completely automatic and included in the various phases of the final test of the
device.

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 12 di 113
ITA
6. INTERFACCIA UTENTE
L’unità console permette di colloquiare con il controllore con la semplice pressione di
alcuni tasti. Un display informa l’operatore sullo stato operativo della stufa. In modalità
programmazione sono visualizzati i vari parametri che possono essere modificati agendo
sui tasti.
L’unità si interfaccia con la console attraverso una connessione realizzata secondo lo
standard Micronova ed è compatibile con tutti i prodotti Micronova appartenenti alla
linea stufe.
Sia la configurazione del pannello display che la serigrafia sono personalizzabili su
disegno del cliente.
6.1 Descrizione della console
Qui di seguito in figura 2 è descritto l’utilizzo della console standard che può essere
fornita per montaggio orizzontale.
interfaccia UTENTE
figura 2
La figura 3 descrive il significato dei segnalatori di stato sulla parte sinistra del di-
splay.
L’attivazione nel display di uno dei segmenti nell’area “stato” segnala l’attivazione del
dispositivo corrispondente secondo l’elenco qui sotto.
figura 3

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
date 22.05.2018
Control board O047+T047idro
Micronova page 13 of 113
ENG
USER INTERFACE
figure 2
6. USER INTERFACE
Through the console, you can communicate with the control board simply by pressing
few buttons. The display and LED indicators inform the operator of the operating status
of the heater. In the programming mode, various parameters, which can be modified by
pressing the keys, are displayed.
The unit interfaces with the console by means of a connection that is made according to
Micronova standards and is compatible with all Micronova products belonging to the
heater range.
Both the appearance of the display panel and the silkscreen print are customizable by the
client.
6.1 Description of the console
Figure 2 here describes the standard use of the console that can be supplied by horizon-
tal mounting.
figure 3
Figure 3 demonstrates the meanings of the status symbols on the left of the display.
The activation of one of the symbols in the “status” area on the display indicates the
activation of the corresponding device according to the list.

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 14 di 113
ITA
CONSOLE

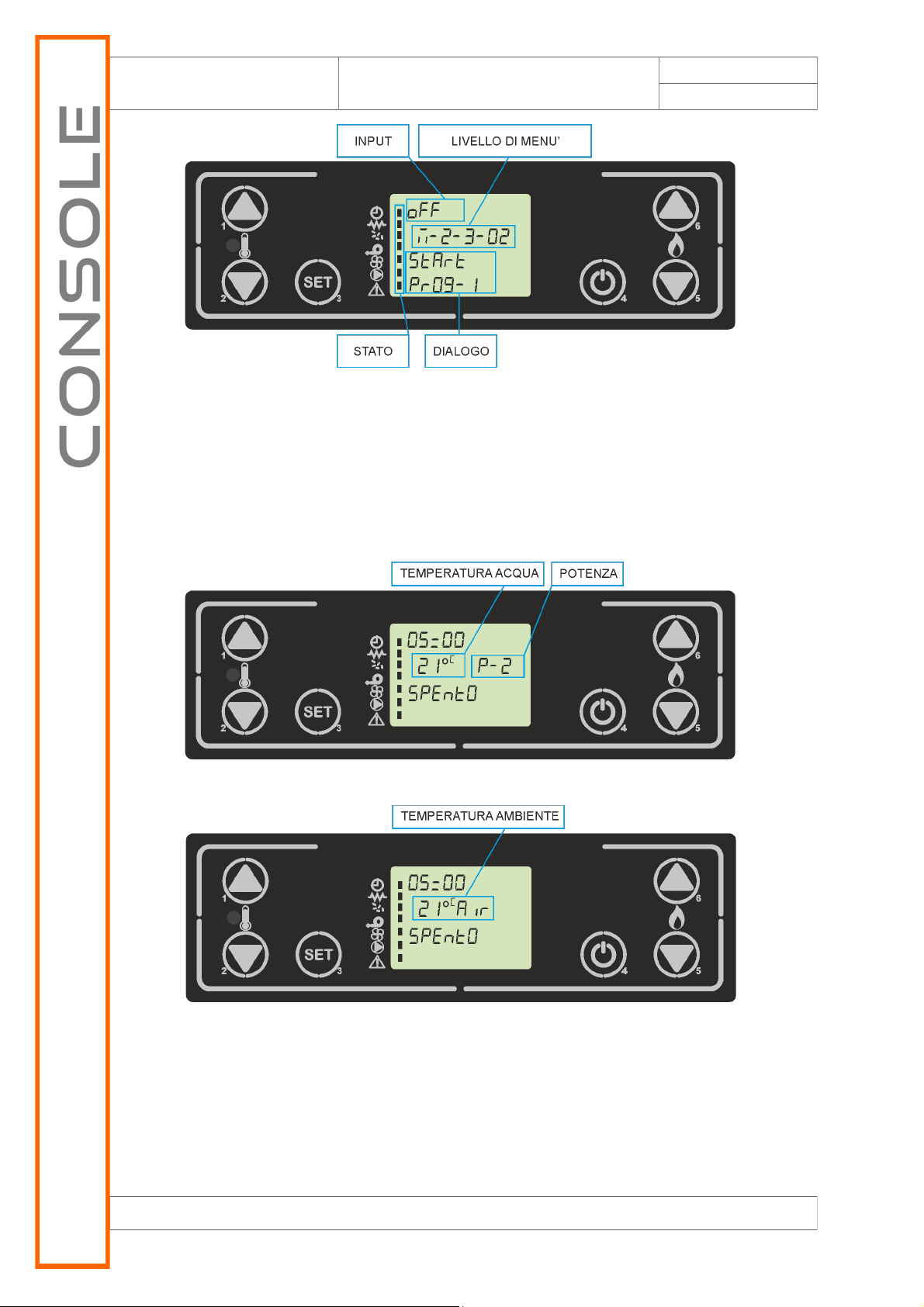

In figura 4 è descritta la disposizione dei messaggi in fase di programmazione o
impostazione dei parametri operativi. In particolare:
1. L’area input visualizza i valori di programmazione immessi
2. L’area livello di menu visualizza il livello di menu corrente. Confronta il
capitolo menu.
figura 4
Nelle figure 5a e 5b viene descritta il cambio della temperatura ambiente e temperatu-
ra acqua che compaiono sul display nello stato di OFF e nello stato di LAVO-
RO\MODULA.
A seconda del MODO ATTIVO, questa alternanza può subire variazioni, vedere para-
grafo 7.10 MODO ATTIVO
figura 5a
figura 5b

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
date 22.05.2018
Control board O047+T047idro
Micronova page 15 of 113
ENG
CONSOLE
Figure 4 indicates the layout of the messages in the programming or setting phase.
Particularly:
1. The input section displays the chosen settings.
2. The menu level section displays the current menu level. See the chapter about the
menus
figure 4
figura 5a
figura 5b
Figures 5a and 5b show the change of the room temperature and water temperature in the WOR-
KING \ MODULE state.
Depending on the ACTIVE MODE, this alternation may vary, see paragraph 7.10 ACTIVE
MODE

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 16 di 113
ITA
CONSOLE
6.2 A che cosa servono i pulsanti
pulsante descrizione modalità azione
1 Incrementa
temperatura
(*)
PROGRAMMAZIONE Modifica/incrementa il valore di menu selezionato
LAVORO/SPENTO Incrementa il valore del set della temperatura acqua/
ambiente desiderata
2Decrementa
Temperatura
(*)
PROGRAMMAZIONE Modifica/decrementa il valore di menu selezionato
LAVORO/SPENTO Decrementa il valore del set della temperatura acqua/
ambiente desiderata
3 Menu
- Accede al MENU
MENU Accede al successivo livello di sottomenu
PROGRAMMAZIONE Imposta valore e passa alla voce di menu successiva
4 ON/OFF
sblocco
LAVORO Premuto per 2 secondi accende o spegne la stufa se è spen-
ta o accesa rispettivamente
BLOCCO Sblocca la stufa e la riporta nello stato spento
MENU/
PROGRAMMAZIONE Si porta al livello di menu superiore, le modifiche effettua- te sono memorizzate
5 Decrementa
potenza
LAVORO/SPENTO Modifica la potenza resa dalla stufa
MENU Passa alla voce di menu successiva
PROGRAMMAZIONE Torna alla voce di sottomenu successivo, le modifiche
effettuate sono memorizzate
6
LAVORO/SPENTO Modifica la velocità dello scambiatore aria
Incrementa
Potenza
MENU Passa alla voce di menu precedente
PROGRAMMAZIONE Passa alla voce di sottomenu precedente, le modifiche
effettuate sono memorizzate
(*) alla prima pressione può cambiare il tipo di set a seconda del modo attivo selezionato. (capitolo
7.10)

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
date 22.05.2018
Control board O047+T047idro
Micronova page 17 of 113
ENG
CONSOLE
6.2 What are the buttons for?
button description mode action
1 Increase
temperature
(*)
PROGRAMMING Adjusts/increases the value in the selected menu
ON/OFF Increases the set value of temperature water/room desired
2Decrease
Temperature
(*)
PROGRAMMING Adjusts/decreases the value in the selected menu
ON/OFF Decreases the set value of temperature water/room desired
3 Menu
- Accesses the menu
MENU Accesses the submenu level
PROGRAMMING Sets the value and moves to the next menu
4 ON/OFF
unlock
ON Held for 2 seconds to switch the stove on when in off
mode, or off when in on mode
LOCK Unlocks the stove and puts it into off mode
MENU/
PROGRAMMING Brings you to the next menu level, any adjustments made will be saved
5 Decrease
power
ON/OFF Adjusts the power produced by the stove
MENU Takes you to the next menu level
PROGRAMMING Takes you to the next submenu, any adjustments made
will be saved
6
ON/OFF Adjusts the speed of the air exchanger
Increase
power
MENU Takes you back to the previous menu level
PROGRAMMING Takes you to the previous submenu, any adjustments made
will be saved
(*) at the first pressure it can change the set type according to the selected active mode (chapter 7.10)

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 18 di 113
ITA
MODALITà DI FUNZIONAMENTO
7. MODALITA’ DI FUNZIONAMENTO
La modalità di funzionamento cambia a seconda del tipo di impianto usato ( settabile trami-
te il parametro M-9-2-15 ), tuttavia l’intera fase di accensione, avvio, lavoro, pulizia bracie-
re e spegnimento è COMUNE. Qui sotto verrà descritto il normale funzionamento del con-
trollore installato in una stufa idro, soffermandosi poi sulla fase di modulazione e standby
in base al tipo di impianto impostato.
Qui sotto prima dell’accensione il display si presenta come in figura 6 .
figura 6
figura 7
7.1 Accensione della stufa
Per accendere la stufa premere su P4 per qualche secondo. L’avvenuta accensione è
segnalata nel display con la scritta “Accende” come da figura 7.
Si accende nel riquadro dello stato la candeletta e l’aspiratore fumi. Questa fase dura
per un tempo dato dal parametro M-9-4-33, la velocità dei fumi è data dal parametro M
-9-4-35.
In questa fase viene caricato un timer dato dal parametro M-9-4-01, entro il quale la
stufa deve accendersi. Se a tempo scaduto, la stufa non si accende, si passa nello stato
di allarme con relativa segnalazione sul display. (fare riferimento al capitolo 9)

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
date 22.05.2018
Control board O047+T047idro
Micronova page 19 of 113
ENG
OPERATING MODE
7. OPERATING MODE
The operating mode changes according to the type of system used (settable via parameter
M-9-2-15), however, the entire ignition, start, work, brazier and extinguishing phase is
COMMON. Following, the normal operation of the controller installed in a hydro stove,
will be described. We will, then, focus on the work and standby phase according to the type
of system set
figure 6
figure 7
7.1 Starting the stove
To switch on the stove, press P4 for a few seconds. The ignition is signaled in the di-
splay with the word "Start" as shown in figure 7.
The glow plug and the fumes extractor light up in the status box. This phase lasts for a
time given by the M-9-4-33 parameter, the fumes extractor speed is given by the M-9-4
-35 parameter.
In this phase, a timer given by the M-9-4-01 parameter is loaded, within which the sto-
ve must light up. If the stove doesn’t switch by the end of the expired time, it goes into
alarm state with the corresponding message on the display. (refer to chapter 9)

Micronova S.r.l. - Via A. Niedda, 3 - 35010 Vigonza (PD) -  [phone] -  [phone]
data 22.05.2018
Controllore O047+T047 idro
Micronova pag. 20 di 113
ITA
MODALITà DI FUNZIONAMENTO
figura 8
figura 9
7.3 Carica del pellet
Per una durata data dal parametro M-9-2-03 la coclea rimane sempre accesa (visibile
sul display in figura 9 e la velocità dei fumi è data dal parametro M-9-2-05.
7.2 Attesa preriscaldo
Fase che dura per un tempo dato dal parametro M-9-4-34 in cui la candeletta si riscalda
e va a regime. L’aspiratore fumi rimane acceso e alla velocità data dal parametro M-9-4
-35.
figura 10
7.4 Attesa Fiamma
Questa è la fase in cui dopo la carica del pellet, la coclea si spegne e per un tempo dato
dal parametro M-9-2-04 si attende che il pellet venga incendiato. La velocità dei fumi
in questo caso sarà data dal parametro M-9-4-37. Se la temperatura dei fumi supera la
soglia data dal parametro M-9-4-13, il controllore passa direttamente alla fase di fuoco
presente ( capitolo 7.6)
