Microsoft Xbox 360 S-Video AV Cable User manual

�
S-VIDEO AV CABLE
CÂBLE AUDIO/VIDÉO S-VIDÉO
CABLE DE AUDIO/VIDEO S-VIDEO

english
3English
9Français
15 Español

english
3
Thanks for choosing the Xbox 360
S-Video AV Cable to connect your
Xbox 360 console to S-video and
analog or digital audio input on your
TV. It is for use exclusively with the
Xbox 360™ video game and
entertainment system.
Before using this product, read this
manual and the Xbox 360 console
manuals for important safety and
health information. Keep all
manuals for future reference.
For replacement manuals, go to
www.xbox.com/support or call
Xbox Customer Support (see ”If
You Need More Help”).
The limited warranty covering
this peripheral is contained in
the Xbox 360 Warranty manual
(Volume 2).
Dispose of this product in
accordance with local and national
disposal regulations (if any),
including those governing the
recovery and recycling of waste
electrical and electronic
equipment (WEEE).
!
WARNING
ENGLISH
Xbox 360 S-Video AV Cable

4
english
CONNECT YOUR S-VIDEO
AV CABLE
Use your Xbox 360 S-Video AV Cable
cable to connect your console to a
TV and an audio system.
IMPORTANT
Stationary images in video games
can “burn” into some TV screens,
creating a permanent shadow.
Consult your TV owner’s manual or
manufacturer before playing games.

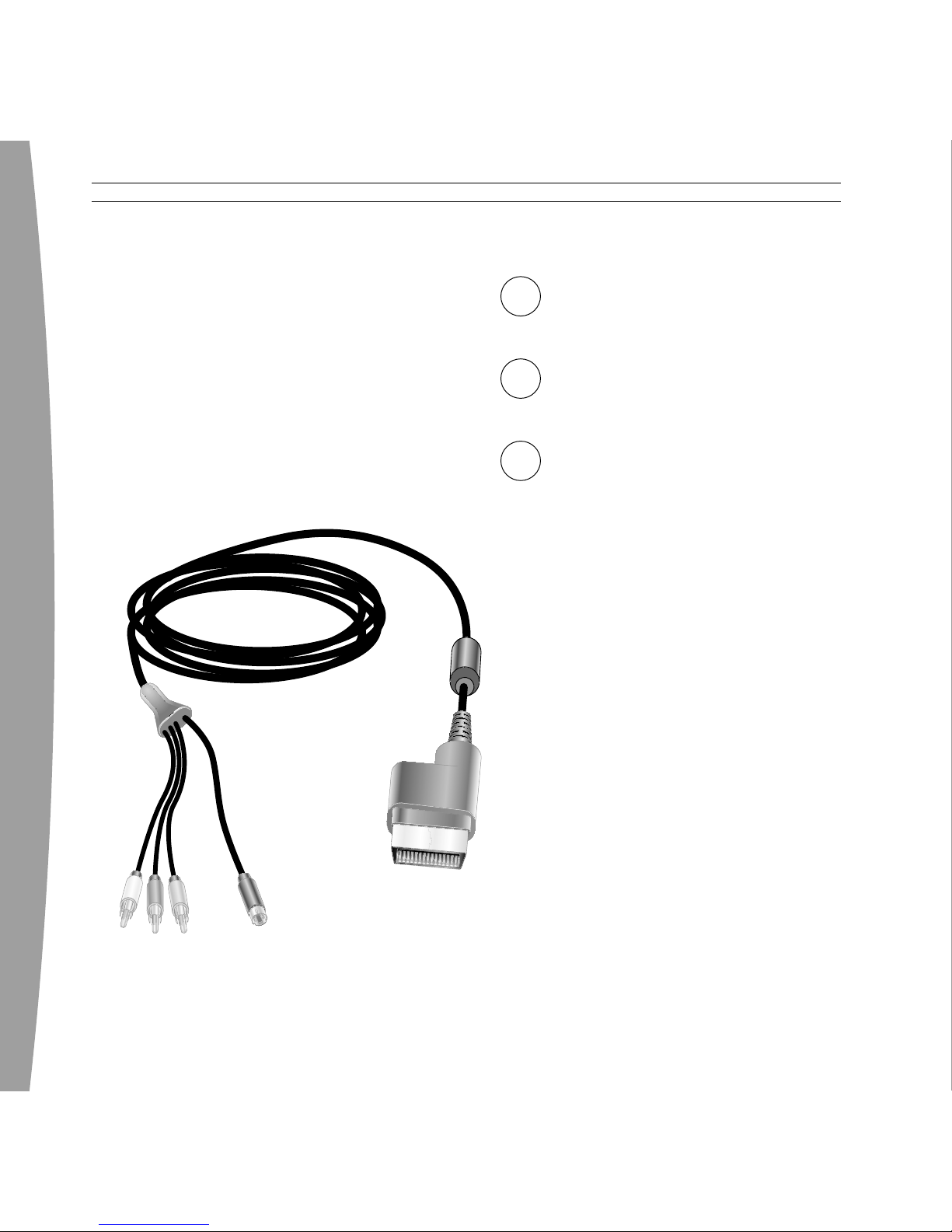

To connect to TV and audio:
1 Turn off your console.
2 Connect the AV connector on the
S-video cable to the AV port on
your console.
3 Connect the S-video connector on
the S-video cable to the S-video
input on your TV. Leave the yellow
composite video connector
unconnected.
4 Connect the left and right (white
and red) audio connectors on the
S-video cable to the audio input
on your TV, receiver, or amplified
speaker system.
5 Turn on your console. From the
System area, you can change
your display settings. Select the
appropriate screen size and
resolution for your TV.
If your system (typically, a receiver
or amplifier) has digital audio input,
you can connect to digital audio
rather than to the standard left and
right audio inputs. Digital audio input
should produce higher-quality sound.

english
5
To connect your console to
digital audio:
1 Connect the S-Video AV cable as
described in steps 1–3 of “To
connect to TV and audio.”
2 Connect your digital audio cable
(not included) to the digital audio
input on your receiver or TV and
the digital audio output on the
console end of the S-Video AV
cable connector.
3 Turn on your console. From the
System area, you can change your
audio and digital output settings.
Select the appropriate digital audio
setting for your system.
TROUBLESHOOTING
If you encounter problems, try the
possible solutions provided below.
Picture with No Sound
Make sure the video and audio
connectors are connected to the
same input group on the back of
your TV. If you’re using digital audio,
make sure the receiver is turned on
and the output is correctly set in the
Xbox Dashboard.
Sound with No Picture
Verify that the TV is turned on. Make
sure the audio and video connectors
are connected to the same input
group on the back of your TV. If
you’re using digital audio, make sure
the TV has been set to display the
input group into which the S-video
cable is plugged.

6
english
IF YOU NEED MORE HELP
Please go to www.xbox.com/support
or call Xbox Customer Support:
United States and Canada:
1-800-4MY-XBOX (1-800-469-9269)
TTY users: 1-866-740-XBOX
(1-866-740-9269)
Mexico: 001-866-745-83-12
TTY users: 001-866-251-26-21
Colombia: 01-800-912-1830
Do not take your Xbox 360 console
or its peripherals to your retailer for
repair or service unless instructed to
do so by an Xbox Customer Support
representative.
!
Do Not Attempt Repairs
Do not attempt to take apart,
service, or modify the Xbox 360
console, power supply, or its
peripherals in any way. Doing so
could present the risk of serious
injury or death from electric
shock or fire, and it will void
your warranty.

english
7
COPYRIGHT
Information in this document, including URL and other Internet Web site references, is subject to change
without notice. Unless otherwise noted, the example companies, organizations, products, domain names,
e-mail addresses, logos, people, places and events depicted herein are fictitious, and no association with
any real company, organization, product, domain name, e-mail address, logo, person, place or event is
intended or should be inferred. Complying with all applicable copyright laws is the responsibility of the
user. Without limiting the rights under copyright, no part of this document may be reproduced, stored in or
introduced into a retrieval system, or transmitted in any form or by any means (electronic, mechanical,
photocopying, recording, or otherwise), or for any purpose, without the express written permission of
Microsoft Corporation.
Microsoft may have patents, patent applications, trademarks, copyrights, or other intellectual property
rights covering subject matter in this document. Except as expressly provided in any written license
agreement from Microsoft, the furnishing of this document does not give you any license to these patents,
trademarks, copyrights, or other intellectual property.
© 2005 Microsoft Corporation. All rights reserved.
Microsoft, Xbox, Xbox 360, and the Xbox logos are either registered trademarks or trademarks of
Microsoft Corporation in the United States and/or other countries.

français
9
Merci d’avoir choisi le câble audio/
vidéo S-Vidéo Xbox 360 pour
connecter votre console Xbox 360 aux
sorties S-Vidéo et audio analogique ou
numérique de votre téléviseur. Il
fonctionne exclusivement avec le
système de jeu vidéo et de
divertissement Xbox 360™.
Avant d’utiliser ce produit, lisez le
présent guide et les guides Xbox
360 pour obtenir toute l’information
relative à la sécurité et à la santé.
Conservez tous les guides pour
consultation ultérieure. Pour obtenir
des guides de rechange, rendez-
vous sur www.xbox.com/support
ou composez le numéro du Service
à la clientèle de Xbox (voir la
section « Si vous avez besoin d’une
aide supplémentaire »).
La garantie limitée couvrant ce
produit se trouve dans le Guide de
garantie de Xbox 360 (Volume 2).
Éliminez ce produit conformément
aux normes locales et nationales en
matière de gestion des déchets (s’il y
a lieu), y compris celles qui régissent
la récupération et le recyclage des
rebuts de matériel électrique et
électronique.
!
AVERTISSEMENT
FRANÇAIS
Câble audio/vidéo S-Vidéo Xbox 360

10
français
CONNEXION DE VOTRE
CÂBLE AUDIO/VIDÉO
S-VIDÉO
Utilisez votre câble audio/vidéo
S-Vidéo Xbox 360 pour connecter
votre console à un téléviseur et à un
système audio.
IMPORTANT
Les images fixes des jeux vidéo
risquent de se fondre avec certains
écrans de télévision et de créer une
ombre permanente. Consultez le guide
d’utilisation ou le fabricant de votre
téléviseur avant de jouer à des jeux.
Pour connecter votre console à un
téléviseur et à un système audio :
1 Éteignez votre console.
2 Branchez le connecteur audio/
vidéo du câble S-Vidéo au port A/
V de votre console.
3 Branchez le connecteur S-Vidéo
du câble S-Vidéo à l’entrée S-
Vidéo de votre téléviseur. Ne
branchez pas le connecteur vidéo
composite jaune.
4 Branchez les connecteurs audio
gauche et droit (blanc et rouge)
du câble S-Vidéo à l’entrée audio
de votre téléviseur, récepteur ou
système de haut-parleurs
multivoie.
5 Allumez votre console. Dans la
section System, vous pouvez
modifier vos paramètres
d’affichage. Sélectionnez la taille
et la résolution d’écran de votre
téléviseur.
Si votre système (généralement un
récepteur ou un amplificateur) dispose
d’une entrée audio numérique, vous
pouvez vous brancher dans cette
dernière plutôt que dans les entrées
audio gauche et droite standard.
L’entrée audio numérique devrait
avoir une reproduction sonore de
qualité supérieure.

français
11
Pour connecter votre console en
mode audio numérique :
1 Branchez le câble audio/vidéo
S-Vidéo tel qu’indiqué aux étapes
1 à 3 de « Pour connecter votre
console à un téléviseur et à un
système audio ».
2 Branchez votre câble audio
numérique (non compris) à l’entrée
audio numérique de votre
récepteur ou téléviseur et la sortie
audio numérique à l’extrémité
console du connecteur audio/vidéo
du câble audio/vidéo S-Vidéo.
3 Allumez votre console. Dans la
section System, vous pouvez
modifier vos paramètres audio et
de sortie numérique. Sélectionnez
le réglage audio numérique
approprié pour votre système.
DÉPANNAGE
Si vous rencontrez des problèmes,
essayez les solutions possibles
suivantes :
Image sans son
Assurez-vous que les connecteurs
vidéo et audio sont branchés au
même groupe d’entrées à l’arrière de
votre téléviseur. Si vous utilisez le
mode audio numérique, assurez-vous
que le récepteur est allumé et que la
sortie (Digital Output) est bien réglée
dans l’interface Xbox.
Son sans image
Assurez-vous que votre téléviseur est
allumé et que les connecteurs audio
et vidéo sont branchés au même
groupe d’entrées à l’arrière de votre
téléviseur. Si vous utilisez le mode
audio numérique, assurez-vous que le
téléviseur a été configuré pour
afficher le groupe d’entrées dans
lequel le câble S-Vidéo est branché.

12
français
SI VOUS AVEZ BESOIN D’UNE
AIDE SUPPLÉMENTAIRE
Rendez-vous sur www.xbox.com/
support ou appelez le Service à la
clientèle Xbox :
États-Unis et Canada :
1 800 4MY-XBOX (1 800 469-9269)
Utilisateurs de TTY :
1 866 740-XBOX (1 866 740-9269)
Mexique : 001-866-745-83-12
Utilisateurs de TTY :
001-866-251-26-21
Colombie : 01-800-912-1830
Ne confiez pas votre console Xbox
360 ou ses périphériques à votre
détaillant pour les réparations, à
moins qu’un représentant du
Service à la clientèle de Xbox ne
vous le demande.
!
Ne tentez pas d’effectuer
des réparations
Ne tentez pas de démonter, de
réparer ou de modifier la console
Xbox 360, son bloc d’alimentation
ou l’un de ses périphériques de
quelque façon que ce soit. Vous
risqueriez de vous blesser
gravement ou de mettre votre vie
en danger en provoquant une
décharge électrique ou un incendie,
et votre garantie serait annulée.

français
13
COPYRIGHT
Les informations contenues dans le présent document, y compris les URL et autres références de sites
Web Internet peuvent être modifiées sans préavis. Sauf mention contraire, les sociétés, organisations,
produits, noms de domaine, adresses électroniques, logos, personnes, lieux et événements mentionnés ici
à titre d’exemple sont purement fictifs et aucune association à tout(e) société, organisation, produit, nom
de domaine, adresse électronique, logo, personne, lieu ou événement réel n’est intentionnelle ou
volontaire. Il appartient à l’utilisateur de veiller au respect de toutes les dispositions légales applicables en
matière de copyright. En vertu des droits d’auteur, aucune partie de ce document ne peut être reproduite,
stockée ou introduite dans un système de recherche automatique, ni transmise sous quelque forme ou
par quelque moyen que ce soit (électronique, mécanique, photocopie, enregistrement ou autre), ou dans
n’importe quel but, sans l’autorisation écrite de Microsoft Corporation.
Selon les cas, Microsoft détient des brevets (ou a déposé des demandes de brevets), ainsi que des
marques, des copyrights ou autres droits de propriété intellectuelle sur les questions évoquées dans ce
document. Sauf disposition contraire expressément stipulée dans un accord de licence écrit concédé par
Microsoft, la communication de ce document ne confère au destinataire aucun droit sur les brevets,
marques, copyrights et autres droits de propriété intellectuelle.
© 2005 Microsoft Corporation. Tous droits réservés.
Microsoft, Xbox, Xbox 360, Xbox Live, et les logos Xbox et Xbox Live sont soit des marques de commerce
de Microsoft Corporation, soit des marques déposées de Microsoft Corporation, aux États-Unis et/ou dans
d’autres pays.

español
15
Gracias por haber elegido el Cable de
audio/video Xbox 360 S-Video para
conectar tu consola a S-Video y a la
entrada de audio analógica o digital
de tu televisión. De uso exclusivo con
el sistema de videojuegos y
entretenimiento Xbox 360™.
Antes de utilizar este producto, lee
este manual y los manuales de
Xbox 360 para conocer información
importante en materia de
seguridad y salud. Conserva todos
los manuales para futuras
consultas. Para obtener manuales
de repuesto, visita www.xbox.com/
support o llama al Servicio de
soporte al cliente (consulta ”Si
necesitas ayuda”).
La garantía limitada que cubre este
producto está incluida en el Manual
de garantía de Xbox 360 (volumen 2).
Desecha este producto de acuerdo
con las disposiciones locales y
nacionales (en caso de haberlas),
incluyendo aquellas que regulan la
recuperación y el reciclaje de
equipos eléctricos y electrónicos
desechados (EEED).
!
ADVERTENCIA
ESPAÑOL
Cable de audio/video Xbox 360 S-Video

16
español
CONECTAR EL CABLE DE
AUDIO/VIDEO S-VIDEO
Utiliza tu cable S-Video de audio y
video Xbox 360 para conectar tu
consola a una televisión y a un
sistema de audio.
IMPORTANTE
Las imágenes estáticas de los
videojuegos pueden “quemar”
algunas pantallas de televisión,
creando una sombra permanente.
Consulta el manual del propietario de
tu televisión antes de utilizar juegos.
Para conectar a la televisión y
al audio:
1 Apaga la consola.
2 Conecta el conector de audio y
video en el cable S-Video al
puerto de audio y video de
tu consola.
3 Conecta el conector S-Video del
cable S-Video a la entrada S-Video
en tu televisión. Deja suelto el
conector compuesto de video, de
color amarillo.
4 Conecta los conectores de audio
izquierdo y derecho (blanco y rojo)
del cable S-Video a la entrada de
audio de tu televisión, o del
sistema amplificado de audio.
5 Enciende la consola. En el área
Sistema, puedes cambiar tu
configuración de pantalla.
Selecciona la resolución y el
tamaño adecuado de la pantalla
para tu televisión.
Si tu sistema (normalmente, un
receptor o un amplificador) tiene
entrada de audio digital, puedes
establecer la conexión al audio
digital en vez de a las entradas de
audio estándar a izquierda y
derecha. En teoría el sonido será
mejor a través de la entrada de
audio digital.

español
17
Para conectar la consola a
audio digital:
1 Conecta el cable S-Video de audio
y video como se describe en los
pasos 1 a 3 de “Para conectar a la
televisión y al audio”.
2 Conecta el cable de audio digital
(no incluido) a la entrada de audio
digital de tu receptor o televisión
y a la salida de audio digital del
extremo de la consola del
conector del cable audio/video S-
Video.
3 Enciende la consola. En el área
Sistema, cambia tu configuración
de audio y salida digital. Selecciona
la configuración de audio digital
adecuada para tu sistema.
SOLUCIÓN DE PROBLEMAS
Si surgen problemas, prueba una de
las soluciones siguientes.
Imagen sin sonido
Comprueba que los conectores de
video y audio están conectados al
mismo grupo de entrada en la parte
trasera de la televisión. Si utilizas
audio digital, comprueba que el
receptor está encendido y que la
salida está bien configurada en la
Interfaz Xbox.
Sonido sin imagen
Comprueba que la televisión está
encendida. Comprueba que los
conectores de video y audio están
conectados al mismo grupode
entrada en la parte trasera de la
televisión. Si usas audio digital,
asegúrate que la televisión esté
programada para mostrar el grupo
de entrada al que se conectó el
cable S-Video.

18
español
SOLUCIÓN DE PROBLEMAS
Visita www.xbox.com/support o
llama al número del Servicio de
soporte al cliente de Xbox 360:
Estados Unidos y Canadá:
1-800-4MY-XBOX (1-800-469-9269)
Usuarios TTY: 1-866-740-XBOX
(1-866-740-9269)
México: 001-866-745-83-12
Usuarios TTY: 001-866-251-26-21
Colombia: 01-800-912-1830
No lleves la consola Xbox 360 ni los
periféricos a tu distribuidor para que
los repare o mantenga a no ser que te
lo diga un empleado del Servicio de
soporte al cliente de Xbox.
!
No intentes realizar
reparaciones
No intentes desmontar, reparar ni
alterar la consola Xbox 360, la
fuente de alimentación ni sus
periféricos en modo alguno. Al
hacerlo existe riesgo de lesiones
graves o muerte por descarga
eléctrica o fuego; además,
la garantía quedará cancelada.

español
19
COPYRIGHT
compañías, organizaciones, productos, nombres de dominio, direcciones de correo electrónico, logotipos,
personas, lugares y acontecimientos citados en los ejemplos son ficticios y no se pretende hacer
referencia ni debe deducirse referencia alguna a compañías, organizaciones, productos, nombres de
dominio, direcciones de correo electrónico, logotipos, personas, lugares o acontecimientos reales. El
usuario es responsable de cumplir todas las leyes de derechos de autor aplicables. Sin que ello limite los
derechos protegidos por los derechos de autor, queda prohibida la reproducción total o parcial de este
documento, así como su almacenamiento o introducción en un sistema de recuperación de datos, o su
transmisión en cualquier forma y por cualquier medio (electrónico, mecánico, fotocopia, grabación, etc.),
sea cual sea el fin, sin la autorización expresa por escrito de Microsoft Corporation.
Microsoft podría tener patentes, aplicaciones patentadas, marcas comerciales, derechos de autor o
derechos de propiedad intelectual sobre los temas incluidos en este documento. Salvo cuando se indique
expresamente en el contrato de licencia por escrito de Microsoft, la posesión de este documento no
implica la licencia sobre dichas patentes, marcas comerciales, derechos de autor o demás propiedad
intelectual.
© 2005 Microsoft Corporation. Reservados todos los derechos.
Microsoft, Xbox, Xbox 360, Xbox Live y los logotipos de Xbox y de Xbox Live son marcas registradas o
marcas comerciales de Microsoft Corporation en los Estados Unidos y/o en otros países.

�
0805 Part Number: X11-29985-01
Printed in China
