Bedienungsanleitung V.1.0
Inhalt
1. Vorwort................................................................................4
2. Basis Funktionen und Ports ...................................................5
3. Technische Spezifikationen ....................................................6
4. Verbindungen und Panel Funktionen ......................................7
4.1 Vorderseite ...................................................................7
4.2 Rückseite ......................................................................7
4.3 Bedienpanel .................................................................8
5. Button Funktionen ................................................................8
5.1 Drum button .................................................................8
5.2 Sound Programm (Program) button ................................8
5.3 Play/Stop button ............................................................9
5.4 Kanal (Channel) button ..................................................9
5.5 Tempo button ...............................................................9
5.6 Hall (Reverb) button ......................................................9
5.7 Transpose button ..........................................................9
5.8 Lautstärke (Volume) button ............................................9
5.9 Speichern (Save) button ................................................9
5.10 Reset button.............................................................. 1 0
6. Verbindungs Methoden ....................................................... 1 0
6.1 USB 5V Power Anschluss .............................................. 1 1
6.2 MIDI-IN & MIDI-OUT Anschlüsse .................................. 1 1
6.3 Line Out L&R] Anschlüsse ............................................ 1 1
6.4 [ ] Kopfhörer Anschluss ............................................. 1 1
6.5 [Volume/Lautstärke] Drehregler ................................... 1 1

3
6.6 DI Input Anschluss ..................................................... 11
6.7 Panic Button................................................................. 11
6.8 USB Host Eingang......................................................... 11
6.9 USB Host Port Indicator LED ......................................... 11
6.10 Power Schalter ........................................................... 11
7. Benutzen von USB Host und USB Device Anschlüssen............ 12
8. Liste der Soundprogramme und der Drumpatterns................. 13
8.1 Liste der Soundprogramme ........................................... 13
8.2 Liste der Drumpatterns ................................................. 14

4
1. Vorwort
Vielen Dank, dass Sie sich für die Miditech PianoBox Pro Host als
MIDI Expander entschieden haben. Mit diesem MIDI Expander
finden Sie viele gute über MIDI spielbare Klänge.
Die PianoBox Pro Host enthält 100 komplette Schlagzeugrhythmen
und 128 General MIDI -Timbres. Sie enthält Funktionen für Hall,
Tonveränderung und Lautstärkeregelung, um Ihre Komposition
oder das Spielen zu bereichern.
Wenn Sie ein Gitarrist sind, können Sie Ihre Gitarre direkt über das
Eingangskabel anschließen und die Schlagzeugfunktion von
PianoBox Pro Host zum Üben und Improvisieren nutzen.
Wenn Sie die PianoBox Pro Host für den Anschluss eines Midi-
Keyboards verwenden, können Sie die MIDI IN und MIDI OUT
Anschlüsse nutzen. Wenn das Midi-Keyboard die MIDI IN/MIDI
OUT Funktion nicht unterstützt, können Sie ein USB-Kabel
verwenden, um es über den USB HOST Port von der PianoBox Pro
Host anzuschließen. Zu diesem Zeitpunkt fungiert die Pianobox Pro
als USB Host Gerät. Jetzt müssen Sie nur noch Ihr MIDI-Gerät
oder USB Masterkeyboard mit der PianoBox Pro Host verbinden
und schon kann Ihre musikalische Reise beginnen.
Dieses Handbuch soll Ihnen helfen, sich mit den Funktionen der
Miditech PianoBox Pro Host vertraut zu machen. Bitte lesen Sie
das Handbuch sorgfältig durch, um alle Funktionen Ihrer PianoBox
Pro Host zu verstehen. Am Ende dieses Handbuchs finden Sie eine
Liste mit 100 Schlagzeugpatterns, die zum leichen Üben und
rythmischem Training implementiert wurden.

5
2. Basis Funktionen und Anschlüsse
2.1 Kleines General MIDI Soundmodul mit 128 GM sounds
2.2 100 Drum Rhythmus Patterns
2.3 LCD Display, LED Betriebsanzeige
2.4 Eingabe-Drehregler mit verschiedenen Funktionen
2.5 6.35mm HI-Z TRS Input Anschluss
2.66.35mm TRS Audio Ausgang , 6.35mm Kopfhörer-Ausgang
2.7 Drum, Program, Play/Stop, Channel, Tempo, Reverb, Transpose,
Volume, 10 Funktions Knöpfe
2.8 USB HOST Anschluss
2.9Standard DIN MIDI Anschluss, Input/Output
2.10 Unterstützt die gleichzeitige Verwendung des USB-Gerätemodus
und des USB Host-Modus

6
3. Technische Spezifikationen
3.1 Einfach zu bedienendes Midi-Soundmodul für Computer mit
MIDI-Software
3.2 Regelbarer Kopfhörer Ausgang 32 Ω, 65mW, 20Hz-20kHz, total
harmonic distortion 0.1%
3.3 Line Out, 10kΩ, 1V, 20Hz-20kHz, thd 0.01%
3.4 DI Eingang für Gitarre und Bass 10k Ω, 20Hz-20kHz
3.5 Inklusive USB-Kabel und USB-5V-Netzteil
3.6 USB Host Interface stellt DC 5V Stromversorgung zur Verfügung

7
4. Anschluss- und Bedienfeldfunktionen
4.1 Frontseite
4.2 Rückseite
Host
Verbindungs
anzeige
Power Schalter
USB Host
Anschluss
Panic
button
Kopfhörer
Anschluss
Lautstärke
Regler
Instrumenten
Eingang
USB 2.0 &
5V Strom
Anschluss
Standard DIN
MIDI IN & OUT
Anschlüsse
Line Out
Stereo
Ausgang

8
4.3 Draufsicht der Pianobox Pro HOST
5. Button Funktionen
5.1 Drum button
Drücken Sie die Taste [Drum], die Kontrollleuchte leuchtet auf und der Drum-Modus wird
aktiviert. Wenn sich die PianoBox Pro Host im Schlagzeugmodus befindet, kann die aktuelle
Schlagzeugrhythmus-Demonummer mit dem Wertedrehknopf geändert werden und das
Display zeigt die aktuelle Schlagzeugrhythmus-Demonummer an.
5.2 Program button
Drücken Sie die [Program]-Taste, die Kontrollleuchte leuchtet auf und der Programmmodus
wird aktiviert. Wenn sich die PianoBox Pro Host im Programmmodus befindet, kann die
Programmnummer des aktuellen Midi-Kanalwerts mit dem Wertedrehknopf geändert werden,
und das Display zeigt den aktuellen Programmwert an.
Drum button
& LED Anzeige,
RESET button
Soundprogramm
(Program) button
& LED Anzeige,
SAVE button
Play/Stop button
& LED Anzeige
MIDI Kanal
(Channel) button
& LED Anzeige
Programmierba
rer Eingabe
Drehknopf
value knob
LCD Display
Tempo button
& LED Anzeige
Lautstärke
(Volume) button
& LED Anzeige
Hall (Reverb)
button & LED
Anzeige
Transpose button
& LED Anzeige

9
5.3 Play/Stop button
Drücken Sie die [Play/Stop]-Taste, die Kontrollleuchte leuchtet auf und das
Schlagzeugrhythmus-Demo wird abgespielt. Drücken Sie die [Play/Stop]-Taste erneut, die
Kontrollleuchte erlischt und das Schlagzeug-Rhythmus-Demo wird gestoppt. Wenn sich die
PianoBox Pro Host im Schlagzeugmodus befindet, zeigt das Display den aktuellen Spielstatus
an.
5.4 Channel button
Drücken Sie die [Channel]-Taste und die Kontrollleuchte leuchtet auf, um die
Kanaländerungsfunktion zu aktivieren. Zu diesem Zeitpunkt kann der aktuelle Midi-Kanalwert
mit dem Value-Regler geändert werden, und auf dem Display wird der aktuelle Kanalwert
angezeigt.
5.5 Tempo button
Drücken Sie die Taste [Tempo] und die Kontrollleuchte leuchtet auf, um die Funktion zur
Änderung der Drum-Rhythmus-Demo-Geschwindigkeit zu aktivieren. Zu diesem Zeitpunkt
kann der aktuelle Drum-Geschwindigkeitswert mit dem Value-Regler geändert werden, und
im Display wird der aktuelle Geschwindigkeitswert angezeigt.
5.6 Reverb button
Drücken Sie die Taste [Reverb], die Kontrollleuchte leuchtet auf, und die Funktion zur
Änderung des Nachhallwerts wird aktiviert. Zu diesem Zeitpunkt kann der Nachhallwert des
aktuellen Kanals mit dem numerischen Wertedrehknopf geändert werden, und im Display
wird der aktuelle Nachhallwert angezeigt.
5.7 Transpose button
Drücken Sie die [Transpose]-Taste, die Kontrollleuchte leuchtet auf und die
Transpositionsänderungsfunktion wird aktiviert. Zu diesem Zeitpunkt kann der aktuelle
Transpositionswert mit dem Value-Regler geändert werden, und im Display wird der aktuelle
Transpositionswert angezeigt.
Transponierungsfunktion: Wenn PianoBox Pro Host die von externen Midi-Geräten (z.B. USB
HOST/MIDI IN) eingegebenen Noten verarbeitet, führt es eine Notenverschiebung im Bereich
von - 12~0~+12
5.8 Volume button
Drücken Sie die Taste [Lautstärke], die Kontrollleuchte leuchtet auf und die Funktion zur
Änderung der Lautstärke wird aktiviert. Zu diesem Zeitpunkt kann der Lautstärkewert des
aktuellen Kanals mit dem Wertedrehknopf geändert werden, und im Display wird der aktuelle
Lautstärkewert angezeigt.

10
5.9 Save button
Halten Sie die [Program]-Taste 5 Sekunden lang gedrückt, und die Parameter werden
erfolgreich gespeichert. Selbst wenn der Computer ausgeschaltet wird, kann sich PianoBox
Pro Host Ihre neuen Einstellungen merken. Sie können die Funktion zum Speichern von
Parametern je nach Bedarf mehrmals verwenden.
5.10 Reset button
Halten Sie die Taste [Drum] 5 Sekunden lang gedrückt, um die Werkseinstellungen
wiederherzustellen.
6. Verbindungen

11
6.1 USB 5V Power Anschluss
Verwenden Sie ein USB-B-Kabel zum Anschluss an einen Computer oder einen Adapter für die
Stromversorgung.
6.2 MIDI-IN & MIDI-OUT Anschlüsse
Verwenden Sie ein Standard-MIDI-Kabel zum Anschluss an ein MIDI-Keyboard mit einem
seriellen Standard-MIDI-Anschluss.
6.3 Line Out Anschlüsse L&R
Verwenden Sie ein Audiokabel zum Anschluss an einen externen Verstärker oder aktiven
Lautsprecher.
6.4 Kopfhörer Anschluss
Schliessen Sie hier einen Kopfhörer an.
6.5 Laustärkeregler
Wenn Sie die externe Gesamtlautstärke der PianoBox Pro Host einstellen möchten, drehen Sie
bitte diesen Knopf. Lautstärke erhöhen - nach rechts drehen, Lautstärke verringern - nach
links drehen.
6.6 DI Anschluss
Instrumenteneingang, bitte verwenden Sie ein Audiokabel, um eine Gitarre oder ein
anderes Instrument anzuschließen
6.7 Panic Button
Wenn ein abnormales Geräusch oder ein Dauerton im Inneren der PianoBox Pro Host auftritt,
drücken Sie bitte diese Taste, um alle Geräusche zu unterdrücken.
6.8 USB Host Anschluss
Schließen Sie das externe MIDI-Keyboard über ein USB-Kabel an. Dieser Anschluss bietet eine
5V-Stromversorgung, die für die Stromversorgung des externen MIDI-Keyboards geeignet ist.
Zu diesem Zeitpunkt fungiert PianoBox Pro Host als Host-Audioquelle.
6.9 USB Host Verbindungsanzeige
Wenn der USB-Host-Anschluss von PianoBox Pro Host nicht mit einem externen MIDI-Gerät
verbunden ist, leuchtet diese Anzeige rot; wenn der USB-Host-Anschluss von PianoBox Pro
Host mit einem externen MIDI-Gerät verbunden ist, erscheint diese Anzeige grün.

12
6.10 Power Schalter
Wenn der [USB 5V Power]-Anschluss der PianoBox Pro Host mit dem Stromnetz verbunden
ist, schieben Sie bitte den Netzschalter in die Position ON, um anzuzeigen, dass das Gerät
ingeschaltet ist; ein Wechsel zu OFF zeigt an, dass es ausgeschaltet ist

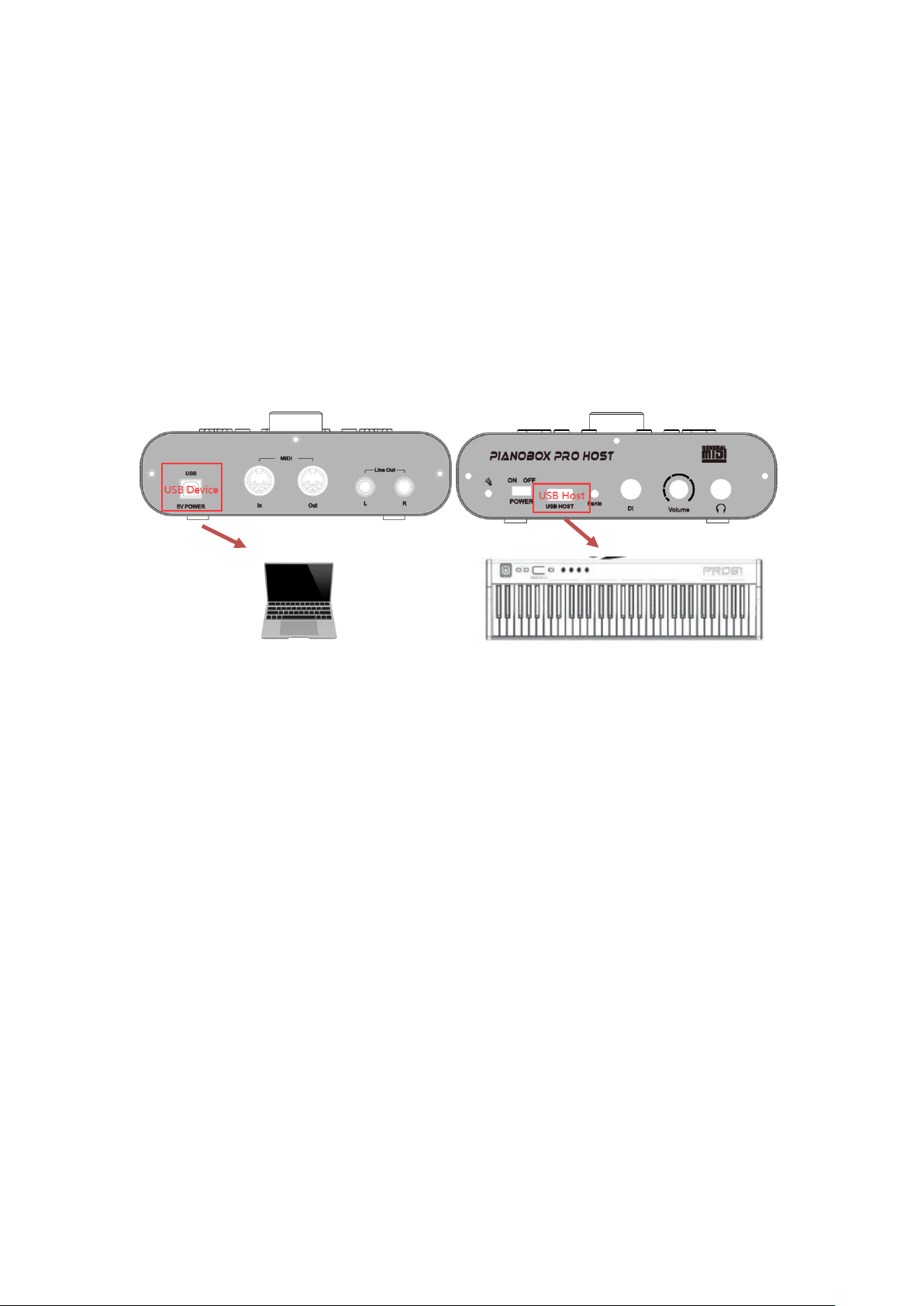

7. Verwendung von USB-Host und USB-Device
Die PianoBox Pro Host unterstützt die gleichzeitige Verwendung von USB-Gerät und USB-Host.
Der [USB 5V Power]-Anschluss wird mit dem Computer verbunden und der [USB Host]-
Anschluss mit dem MIDI-Keyboard. Die Noteninformationen des MIDI-Keyboards werden
über den PianoBox Pro Host an den Computer übertragen. Zu diesem Zeitpunkt kann
PianoBox Pro Host den Klang des MIDI-Keyboards wiedergeben. PianoBox Pro Host hat die
Funktionen einer Datenübertragungsstation und einer Audioquellenbox.

13
8. Liste der Soundprogramme und Drumpatterns
8.1 Liste der Soundprogramme

14
8.2 Liste der Drumpatterns

15

16
Manual version 1.0 www.miditech.de

17
Contents
1. Preface.................................................................................................. 19
2. Basic functions and ports ........................................................................ 20
3. Technical specifications........................................................................... 21
4. Connection and panel functions............................................................... 22
4.1 Front panel .......................................................................................... 22
4.2 Rear panel ........................................................................................... 22
4.3 Overhead panel.................................................................................... 23
5. Button function ...................................................................................... 23
5.1 Drum button ........................................................................................ 23
5.2 Program button.................................................................................... 23
5.3 Play/Stop button .................................................................................. 24
5.4 Channel button..................................................................................... 24
5.5 Tempo button ...................................................................................... 24
5.6 Reverb button ...................................................................................... 24
5.7 Transpose button ................................................................................. 24
5.8 Volume button ..................................................................................... 24
5.9 Save button ......................................................................................... 24
5.10 Reset button ...................................................................................... 25
6. Connection method ................................................................................ 25
6.1 [USB 5V Power] Port............................................................................. 26
6.2 [MIDI-IN & MIDI-OUT] Ports................................................................. 26
6.3 [Line Out L&R] Port .............................................................................. 26
6.4 [ ] Headphone port........................................................................... 26
6.5 [Volume] Knob..................................................................................... 26
6.6 [DI] Port.............................................................................................. 26
6.7 [Panic] Button...................................................................................... 26
6.8 [USB Host] Port.................................................................................... 26
6.9 USB Host connection indicator ............................................................... 26

18
6.10 Power switch...................................................................................... 26
7. Use of USB Host and USB Device............................................................. 27
8. List of programs and drum demos ........................................................... 28
8.1 List of the programs ............................................................................. 28
8.2 List of the drum demos ......................................................................... 29

19
1. Preface
Thank you for purchasing the Miditech PianoBox Pro Host audio source
box. With this audio source box, you will find a better music world. The
PianoBox Pro Host contains 100 complete drum rhythms and 128 GM
timbres. It includes reverberation, tone shifting and volume adjustment
functions to make your voice richer when you create or play.
If you are a guitar player, you can connect your guitar directly through
the input cable, and use the drumming function of PianoBox Pro Host to
practice songs and improvise.
When using the PianoBox Pro Host to connect the midi keyboard, you
can use the MIDI IN and MIDI OUT ports. If the midi keyboard does not
support the MIDI IN/MIDI OUT function, you can use the USB cable to
connect through the USB HOST port of the PianoBox Pro Host. At this
time, the audio source box acts as the audio source host. Now, all you
need to do is connect your MIDI device to your PianoBox Pro Host audio
source box, and then you can start your music journey.
This manual is designed to help you familiarize yourself with the
functions of the miditech PianoBox Pro Host. Please read the manual
carefully to understand all the features of your PianoBox Pro Host. At the
end of this manual, you will see a list of 100 drums that have been
implemented.

20
2. Basic functions and ports
2.1 Miniature audio source module with 128 GM voices
2.2 100 drum rhythm demos
2.3 LCD display, LED indication
2.4 Adjustable value knob
2.5 6.35mm HI-Z TRS Input port
2.6 6.35mm TRS Audio output port , 6.35mm Headphone output port
2.7 Drum, Program, Play/Stop, Channel, Tempo, Reverb, Transpose,
Volume, 10 function buttons
2.8 USB HOST port
2.9 Standard MIDI input/output port
2.10 Support the simultaneous use of USB Device mode and USB
Host mode
