Silvercrest swv 300 b2 User manual

V 1.13
Deutsch ............................................................................... 2
Nederlands ....................................................................... 68
English............................................................................. 133

SilverCrest SWV 300 B2
2 - Deutsch
Inhalt
Einleitung.............................................................................4
Bestimmungsgemäße Verwendung.....................................4
Lieferumfang .......................................................................5
Übersicht .............................................................................6
LED-Anzeigen ............................................................................................... 7
Technische Daten .................................................................8
Sicherheitshinweise .............................................................8
Wartung / Reinigung.........................................................13
Lagerung bei Nichtbenutzung............................................14
Urheberrecht .....................................................................14
Vor der Inbetriebnahme ....................................................14
Inbetriebnahme.................................................................16
Modus einstellen........................................................................................16
Repeater Modus ........................................................................................16
WPS - Die einfachste Art der Konfiguration .........................................18
Manuelle Konfiguration ..........................................................................20
Client Modus..............................................................................................25
WPS - Die einfachste Art der Konfiguration .........................................27
Manuelle Konfiguration ..........................................................................28
Access-Point Modus...................................................................................34
WPS - Verbindungsaufbau zum Access-Point........................................40
Manueller Verbindungsaufbau zum Access-Point.................................41

SilverCrest SWV 300 B2
Deutsch - 3
Konfigurationsmenü des Dualband-WLAN-Verstärkers..........................41
Assistent....................................................................................................44
Wifi-Informationen...................................................................................45
WiFi..........................................................................................................45
LAN ..........................................................................................................56
Verwaltung...............................................................................................57
Status........................................................................................................62
Umwelthinweise und Entsorgungsangaben ...................... 63
Konformitätsvermerke...................................................... 63
Fehlerbehebung ................................................................ 64
Hinweise zu Garantie und Serviceabwicklung .................. 66

SilverCrest SWV 300 B2
4 - Deutsch
Einleitung
Vielen Dank, dass Sie sich für ein Produkt von SilverCrest entschieden haben.
Der SilverCrest Dualband-WLAN-Verstärker SWV 300 B2 erhöht die
Reichweite eines vorhandenen WLAN-Netzes. Die integrierte WPS-Funktion
ermöglicht das komfortable Verbinden mit einem gesicherten WLAN-Netz.
Bestimmungsgemäße Verwendung
Dieser Dualband-WLAN-Verstärker ist ein Gerät der Informationstechnologie.
Er erhöht die Reichweite eines vorhandenen WLAN-Netzes. Das Gerät kann
außerdem als Access Point verwendet werden, um zum Beispiel einen Router,
welcher über kein eigenes WLAN verfügt, als „WLAN-Router“ zur Verfügung
zu stellen. Darüber hinaus kann das Gerät als Client an Endgeräte mit LAN-
Anschluss (z. B. Computer, Notebook oder TV-Gerät), welche über kein
eigenes WLAN verfügen angeschlossen werden. Er darf nur zu privaten und
nicht zu industriellen und kommerziellen Zwecken verwendet werden.
Außerdem darf das Gerät nicht außerhalb von geschlossenen Räumen und in
tropischen Klimaregionen genutzt werden. Dieses Gerät erfüllt alle, im
Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei
einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die
Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus resultierenden
Schäden oder Störungen ist jegliche Haftung seitens des Herstellers
ausgeschlossen. Da ein Standby Modus den bestimmungsgemäßen Betrieb
beeinflussen würde, wurde diese Funktion nicht implementiert. Bitte beachten
Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes.

SilverCrest SWV 300 B2
Deutsch - 5
Lieferumfang
A Dualband-WLAN-Verstärker
B Netzwerkkabel
C Diese Bedienungsanleitung (Symbolbild)
Diesem Produkt ist ein separater Flyer zum Thema „GNU
General Public License“ beigelegt. Dieser Flyer steht zusätzlich
auf der Seite www.lidl-service.com zum Download bereit.

SilverCrest SWV 300 B2
6 - Deutsch

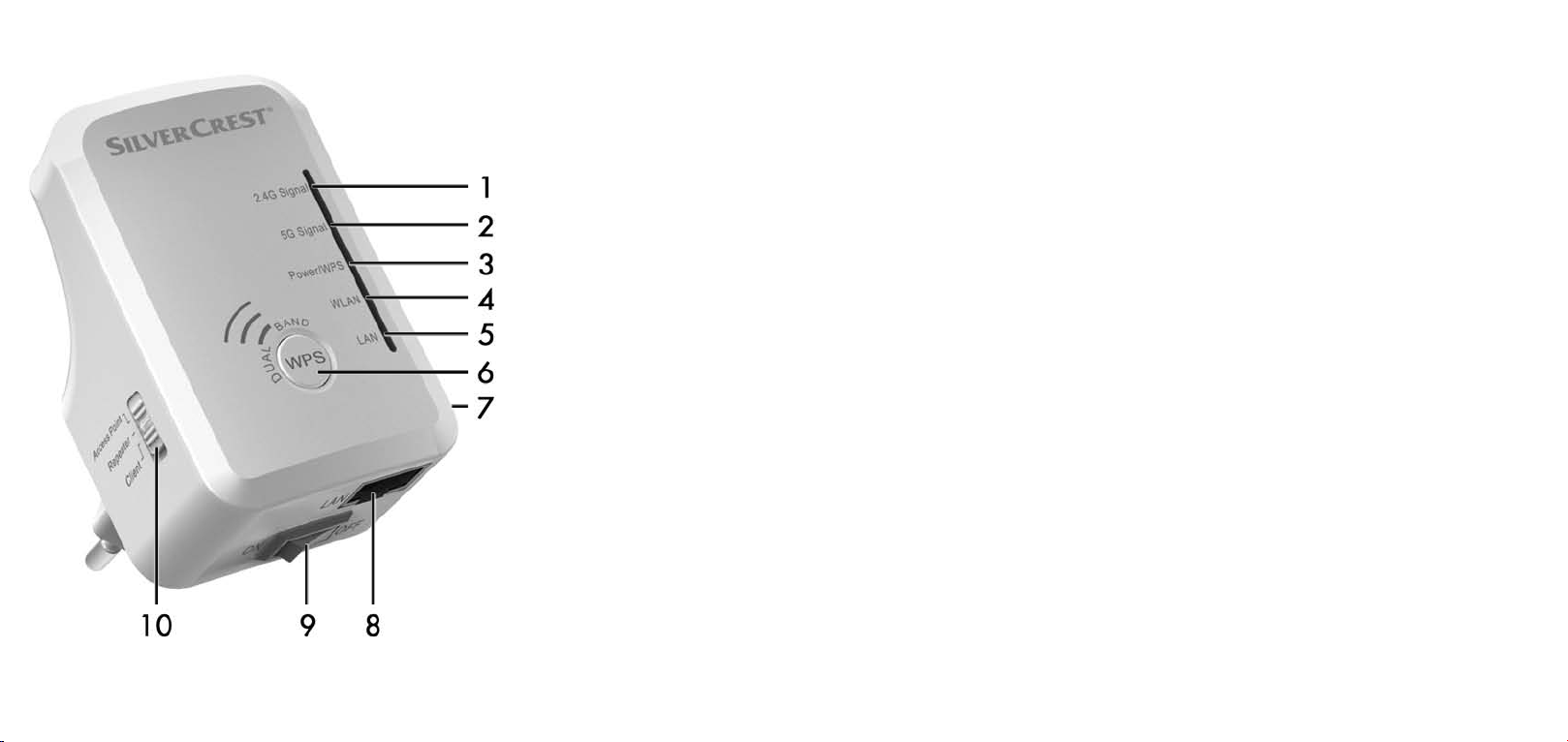

Übersicht
Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen.
Auf der Innenseite des Umschlags ist der Dualband-WLAN-Verstärker mit einer
Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:
1 2.4G Signal-LED
2 5G Signal-LED
3 Power/WPS-LED
4 WLAN-LED
5 LAN-LED
6 WPS-Taste
7 Reset-Taste (rechte Seite)
8 LAN-Buchse (Netzwerkanschluss, RJ-45)
9 Hauptschalter
10 Modus-Wahlschalter

SilverCrest SWV 300 B2
Deutsch - 7
LED-Anzeigen
LED Zustand Bedeutung
2.4G Signal (1)/
5G Signal (2)
leuchtet Hervorragender Empfang,
Signalstärke 50% bis 100%
blinkt langsam Guter Empfang,
Signalstärke 25% bis 50%
blinkt schnell Schwacher Empfang,
Signalstärke unter 25%
Aus Kein Empfang
Power/WPS (3) leuchtet Der Dualband-WLAN-Verstärker ist
eingeschaltet
blinkt WPS Verbindung wird aufgebaut
bzw. WPS Signal eines anderen
Gerätes wird erwartet
Aus Der Dualband-WLAN-Verstärker ist
ausgeschaltet
WLAN (4) blinkt langsam Verbindung zum Drahtlosnetzwerk
hergestellt
blinkt schnell Daten werden übertragen
Aus Verbindung zum Drahtlosnetzwerk
nicht hergestellt
LAN (5) leuchtet LAN-Verbindung ist hergestellt
blinkt Daten werden übertragen
Aus LAN-Verbindung ist nicht hergestellt

SilverCrest SWV 300 B2
8 - Deutsch
Technische Daten
Eingangsspannung 100-240 V~, 50/60 Hz
Leistungsaufnahme max. 4 W (Repeater Modus)
WLAN-Standards 802.11 b, 802.11 g, 802.11 n
Frequenzband 2,4 GHz und 5 GHz
Datenübertragungsrate Bis zu 150 Mbit/s
Verschlüsselung WPA, WPA2, WEP (128/64) *
Abmessungen (B x H x T) ca. 52 x 80 x 81 mm
Gewicht ca. 90 g
Betriebstemperatur, Luftfeuchte 5 bis 35 °C; max. 85 % rel. Feuchte
Lagertemperatur, Luftfeuchte -20 bis 60 °C; max. 90 % rel. Feuchte
* WEP (128/64) Verschlüsselung nur bei 802.11 b/g.
Änderungen der technischen Daten sowie des Designs können ohne
Ankündigung erfolgen.
Sicherheitshinweise
Vor der ersten Verwendung des Gerätes lesen Sie die folgenden Anweisungen
genau durch, selbst wenn Ihnen der Umgang mit elektronischen Geräten
vertraut ist. Bewahren Sie diese Anleitung sorgfältig als zukünftige Referenz
auf. Wenn Sie das Gerät weitergeben, händigen Sie unbedingt auch diese
Anleitung mit aus, sie ist Bestandteil des Gerätes.
WARNUNG! Dieses Symbol kennzeichnet wichtige Hinweise
für den sicheren Betrieb des Gerätes und zum Schutz des
Anwenders. Missachtung kann zu Sachschäden und/oder zu
einer Gefährdung der Gesundheit, bis hin zum Tod führen.

SilverCrest SWV 300 B2
Deutsch - 9
Dieses Symbol kennzeichnet weitere informative Hinweise zum
Thema.
Betriebsumgebung
Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder
Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen
ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 5 °C bis 35 °C,
max. 85 % rel. Feuchte.
Bitte platzieren Sie das Gerät immer mit einem Mindestabstand von 20 cm
vom Körper, um Belastung durch Funkstrahlung zu vermeiden.
Achten Sie darauf, dass
keine direkten Wärmequellen (z.B. Heizungen) auf das Gerät wirken;
kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;
das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B.
Lautsprechern) steht;
keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem
Gerät stehen;
keine Fremdkörper eindringen;
der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten
vermieden wird und das Gerät nicht in der Nähe von Wasser betrieben
wird, insbesondere darf das Gerät niemals untergetaucht werden (Stellen Sie

SilverCrest SWV 300 B2
10 - Deutsch
keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf
oder neben das Gerät.);
das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da
sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen
kann. Wurde das Gerät jedoch starken Temperaturschwankungen
ausgesetzt, warten Sie (ca. 2 Stunden) mit der Inbetriebnahme, bis das
Gerät die Umgebungstemperatur angenommen hat;
das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt
wird;
das Gerät niemals mit nassen Händen angefasst wird, es besteht
Stromschlaggefahr;
das Gerät nicht abgedeckt wird, es besteht Brandgefahr.
Bei Nichtbeachtung der zuvor genannten Hinweise, besteht Gefahr für Ihre
Gesundheit oder das Gerät könnte beschädigt werden.
Betriebssicherheit
Stecken Sie den Dualband-WLAN-Verstärker ausschließlich in eine frei
zugängliche Steckdose, damit er bei Gefahr (Rauchentwicklung,
Brandgeruch) schnell vom Netz getrennt werden kann. Die Steckdose muss
auch während des Betriebs immer leicht erreichbar bleiben.
Der Hauptschalter (9) des Gerätes trennt das Gerät nicht vollständig vom
Stromnetz. Auch wenn das Gerät nicht verwendet wird, verbraucht es
minimal Strom. Trennen Sie den Dualband-WLAN-Verstärker vor einem
längeren Nichtgebrauch, beispielsweise während des Urlaubs, vom

SilverCrest SWV 300 B2
Deutsch - 11
Stromnetz. Sie minimieren damit auch das Risiko eines Feuers oder
Schwelbrands, das immer besteht, wenn ein elektrisches Gerät am Stromnetz
angeschlossen ist.
Trennen Sie den Dualband-WLAN-Verstärker auch vor einem Sturm oder
Gewitter mit Blitzschlaggefahr vom Stromnetz, da der Dualband-WLAN-
Verstärker bei Blitzeinschlag durch Überspannung zerstört werden kann.
Um den Dualband-WLAN-Verstärker vollständig vom Stromnetz zu trennen,
muss dieser aus der Steckdose gezogen werden.
Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die
beschädigt sind oder nicht den geltenden Sicherheitsnormen entsprechen.
Kabel
Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst.
Stellen Sie weder Möbelstücke oder andere schweren Gegenstände auf Kabel
und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am
Stecker und an den Anschlussbuchsen. Machen Sie niemals einen Knoten in ein
Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel
sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.
Kinder und Personen mit Einschränkungen
Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit
körperlichen, geistigen oder sensorischen Einschränkungen sollten elektrische

SilverCrest SWV 300 B2
12 - Deutsch
Geräte nur im Rahmen ihrer Möglichkeiten verwenden. Lassen Sie Kinder und
Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte
benutzen. Es sei denn, sie wurden entsprechend eingewiesen oder werden
durch eine für Ihre Sicherheit zuständige Person beaufsichtigt. Kinder sollten
grundsätzlich beaufsichtigt werden, damit sichergestellt werden kann, dass sie
mit diesem Gerät nicht spielen. Kleinteile können bei Verschlucken
lebensgefährlich sein. Halten Sie auch die Verpackungsfolien fern.
Es besteht Erstickungsgefahr.
Funkschnittstelle
Verwenden Sie das Gerät nicht, wenn Sie sich in einem Flugzeug, in einem
Krankenhaus, einem Operationssaal oder in der Nähe eines medizinischen
Elektroniksystems befinden. Die übertragenen Funkwellen können empfindliche
Geräte in ihrer Funktion beeinträchtigen. Halten Sie das Gerät mindestens
20cm von einem Herzschrittmacher fern, da sonst die ordnungsgemäßen
Funktionen des Herzschrittmachers durch Funkwellen beeinträchtigt werden
können. Die übertragenen Funkwellen können Störgeräusche in Hörgeräten
verursachen. Bringen Sie das Gerät nicht mit eingeschalteter Funkkomponente
in die Nähe entflammbarer Gase oder in eine explosionsgefährdete
Umgebung (z.B. Lackiererei), da die übertragenen Funkwellen eine Explosion
oder ein Feuer auslösen können. Die Reichweite der Funkwellen ist abhängig

SilverCrest SWV 300 B2
Deutsch - 13
von Umwelt- und Umgebungsbedingungen. Bei Datenverkehr über eine
drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu
empfangen. Die Targa GmbH ist nicht für Funk- oder Fernsehstörungen
verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht
wurden. Targa übernimmt ferner keine Verantwortung für den Ersatz bzw. den
Austausch von Anschlussleitungen und Geräten, die nicht von der Targa GmbH
angegeben wurden. Für die Behebung von Störungen, die durch eine derartige
unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. den
Austausch der Geräte ist allein der Benutzer verantwortlich.
Wartung / Reinigung
Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B.
wenn das Gerätegehäuse beschädigt wurde, Flüssigkeit oder Gegenstände ins
Innere des Gerätes gelangt sind oder wenn es Regen oder Feuchtigkeit
ausgesetzt wurde. Reparaturarbeiten sind auch erforderlich, wenn es nicht
einwandfrei funktioniert oder heruntergefallen ist. Wenn Rauchentwicklung,
ungewöhnliche Geräusche oder Gerüche festgestellt werden, muss das Gerät
sofort abgeschaltet und aus der Steckdose gezogen werden. In diesen Fällen
darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch
einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturarbeiten nur von
qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des
Gerätes. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch,
niemals mit aggressiven Flüssigkeiten. Versuchen Sie nicht, das Gehäuse des
Gerätes zu öffnen. Dabei würde Ihr Garantieanspruch verfallen.

SilverCrest SWV 300 B2
14 - Deutsch
Lagerung bei Nichtbenutzung
Wenn Sie das Gerät für einen längeren Zeitraum nicht einsetzen möchten,
trennen Sie den Dualband-WLAN-Verstärker vom Stromnetz. Achten Sie
außerdem darauf, dass die Lagertemperatur im Bereich zwischen -20 °C und
60 °C bleibt. Die Luftfeuchtigkeit darf 90% rel. Feuchte nicht überschreiten.
Hinweis: Die Temperaturbereiche und rel. Luftfeuchte für Lagerung und Betrieb
unterscheiden sich deutlich, beachten Sie daher die Angaben im Absatz
„Betriebsumgebung“.
Urheberrecht
Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und
werden dem Leser ausschließlich als Informationsquelle bereitgestellt.
Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne
ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies
betrifft auch die gewerbliche Nutzung der Inhalte und Daten.
Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.
Vor der Inbetriebnahme
Entnehmen Sie den Dualband-WLAN-Verstärker und das Zubehör aus der
Verpackung.
Prüfen Sie den Dualband-WLAN-Verstärker auf Beschädigungen. Bei
Beschädigungen darf der Dualband-WLAN-Verstärker nicht in Betrieb
genommen werden.

SilverCrest SWV 300 B2
Deutsch - 15
Der Dualband-WLAN-Verstärker erweitert Ihr WLAN im Heimnetz. Der Dual-
Band-Modus ermöglicht das gleichzeitige senden und empfangen von
2.4GHz- und 5GHz-WLAN-Signalen. Somit kann der Dualband-WLAN-
Verstärker in 2.4GHz- und 5GHz-WLAN-Netzwerken verwendet werden. Der
Dualband-WLAN-Verstärker unterstützt die drei folgenden Modi:
Repeater
Die Reichweite Ihres drahtlosen Funknetzes wird vergrößert und für 2.4GHz-
und 5GHz-WLAN-Netzwerke zur Verfügung gestellt. So können WLAN-
Geräte, welche sich außerhalb der Reichweite Ihres drahtlosen Funknetzes
befinden, über den Dualband-WLAN-Verstärker in das Funknetz eingebunden
werden.
Client
Sie können ein Endgerät mit LAN-Anschluss (z. B. Computer, Notebook oder
TV-Gerät), welches über kein eigenes WLAN verfügt über ein LAN-Kabel
(Netzwerkkabel) mit dem Dualband-WLAN-Verstärker verbinden. Der
Dualband-WLAN-Verstärker kann nun Ihr Endgerät drahtlos mit einem
vorhandenen WLAN-Router verbinden.
Eine Kompatibilität mit allen Geräten kann nicht gewährleistet werden, bitte
beachten Sie die Dokumentation Ihres Gerätes.
Access-Point
Dieser Modus kann zum Beispiel dazu verwendet werden, einen Router,
welcher über kein eigenes WLAN verfügt, als „WLAN-Router“ zur Verfügung
zu stellen. Der Router muss dazu über ein LAN-Kabel (Netzwerkkabel, siehe
Lieferumfang) mit dem Dualband-WLAN-Verstärker verbunden werden.

SilverCrest SWV 300 B2
16 - Deutsch
Inbetriebnahme
Modus einstellen
Wählen Sie den gewünschten Modus mit dem Modus-Wahlschalter (10) aus.
Schieben Sie dazu den Modus-Wahlschalter (10) auf die gewünschte Stellung
(Repeater, Client oder Access-Point).
Repeater Modus
Der Repeater Modus dient zur Ausweitung der Reichweite Ihres drahtlosen
Funknetzes. WLAN-Geräte, welche sich außerhalb der Reichweite Ihres
drahtlosen Funknetzes befinden, können über den Dualband-WLAN-Verstärker
in das Funknetz eingebunden werden.
Reichweite ohne Dualband-WLAN-
Verstärker
Reichweite mit Dualband-WLAN-
Verstärker
Der Modus-Wahlschalter (10) muss für den Repeater Modus auf der Stellung
„Repeater“ stehen.

SilverCrest SWV 300 B2
Deutsch - 17
Bei der ersten Inbetriebnahme sollte der Dualband-WLAN-
Verstärker in der Nähe (ca. 2 bis 3 Meter) des WLAN-Routers
platziert werden.
Stecken Sie den Dualband-WLAN-Verstärker in eine immer leicht zugängliche
Steckdose.
Schalten Sie nun den Dualband-WLAN-Verstärker ein, indem Sie den
Hauptschalter (9) auf die Stellung „ON“ schalten. Der Dualband-WLAN-
Verstärker benötigt nach dem Einschalten eine gewisse Zeit (Bootzeit), bis er
betriebsbereit ist. Die Power/WPS-LED (3) leuchtet dauerhaft, sobald der
Bootvorgang abgeschlossen ist.
Sie haben zwei verschiedene Möglichkeiten, um den Dualband-WLAN-
Verstärker zu konfigurieren. Wenn Ihr WLAN-Router WPS unterstützt, können
Sie diese komfortable Funktion für eine einfache Einrichtung verwenden.
Möchten Sie einen WLAN-Router ohne WPS-Funktion verwenden, müssen Sie
den Dualband-WLAN-Verstärker per Netzwerkkabel oder WLAN mit Ihrem
Computer verbinden und konfigurieren.

SilverCrest SWV 300 B2
18 - Deutsch
WPS - Die einfachste Art der Konfiguration
Dies ist die einfachste Art, den Dualband-WLAN-Verstärker zu konfigurieren.
Stellen Sie zuerst sicher, ob die WPS-Funktion von Ihrem WLAN-Router
unterstützt wird. Beachten Sie dazu die Dokumentation Ihres WLAN-Routers.
1.Drücken Sie die WPS-Taste (6) am Dualband-WLAN-Verstärker mindestens 6
Sekunden. Die Power/WPS-LED (3) blinkt jetzt für ca. 2 Minuten.
2.Innerhalb dieser 2 Minuten drücken Sie bitte die Verbindungstaste (WPS) an
Ihrem WLAN-Router. Beachten Sie dazu die Dokumentation Ihres WLAN-
Routers.
(Symbolbild, Verbindungstaste (WPS) kann je nach Routermodell abweichend
angeordnet und bezeichnet sein)
