Miele PW 6207 User manual

12.15 M.-Nr. 10 010 800 / 00
Installation plan
Washer
PW 6207 D (Steam)
PW 6207 D (Vapeur)
en, fr - CA
Plan d'installation
Lave-linge

M.-Nr. 10 010 800 / 00
2

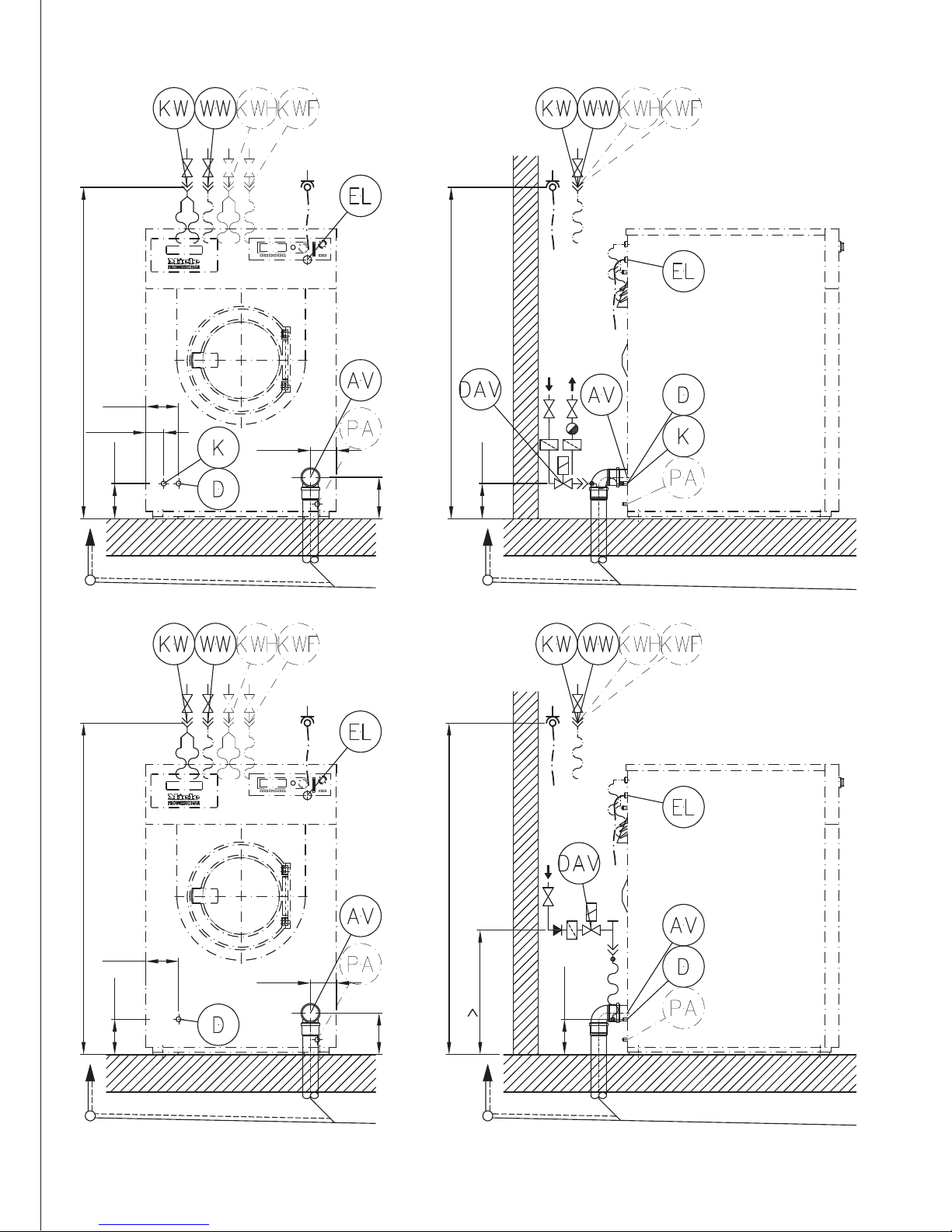

40 3/8'' 17 3/8''
1''
44 1/2''
40 1/8''
3 3/8''
57 1/8''
55 1/8''
20 3/8'' 19 1/2''
36 3/8''
36 1/4''
2'' 2''
55 1/8''
23 5/8'' 14 5/8''
44 1/2''
57 1/8''
40 1/8''
36 3/8''
36 1/4''
PW 6207 D (measurements in inches / mesures en pouces)
3

63''
7 7/8''
6 3/4''
63''
6 3/4''
6 1/4''
3 3/8''
4 7/8''
63''
63''
6 1/4''
4 7/8''
6 3/4''
7 7/8''
23 5/8''
6 3/4''
PW 6207 D (measurements in inches / mesures en pouces)
4

55 1/8''
55 1/8''
4''
57 1/8''
57 1/8''
41 3/8''
36 1/4''
36 1/4''
29 7/8'' 29 7/8''
15'' 15''
40 1/8'' 34 5/8''
34 5/8''
3 3/8''
3 3/8'' 19''
19''
4''
4''
5/8''
5/8''
PW 6207 D (measurements in inches / mesures en pouces)
5

55 1/8''
9 1/2''
57 1/8"
39 3/4"
40 1/8''
36 1/4'' 35 3/8''
18 1/4''
37 1/4''
16 1/2''
33''
2 1/2''
1/2''
PW 6207 D (measurements in inches / mesures en pouces)
6

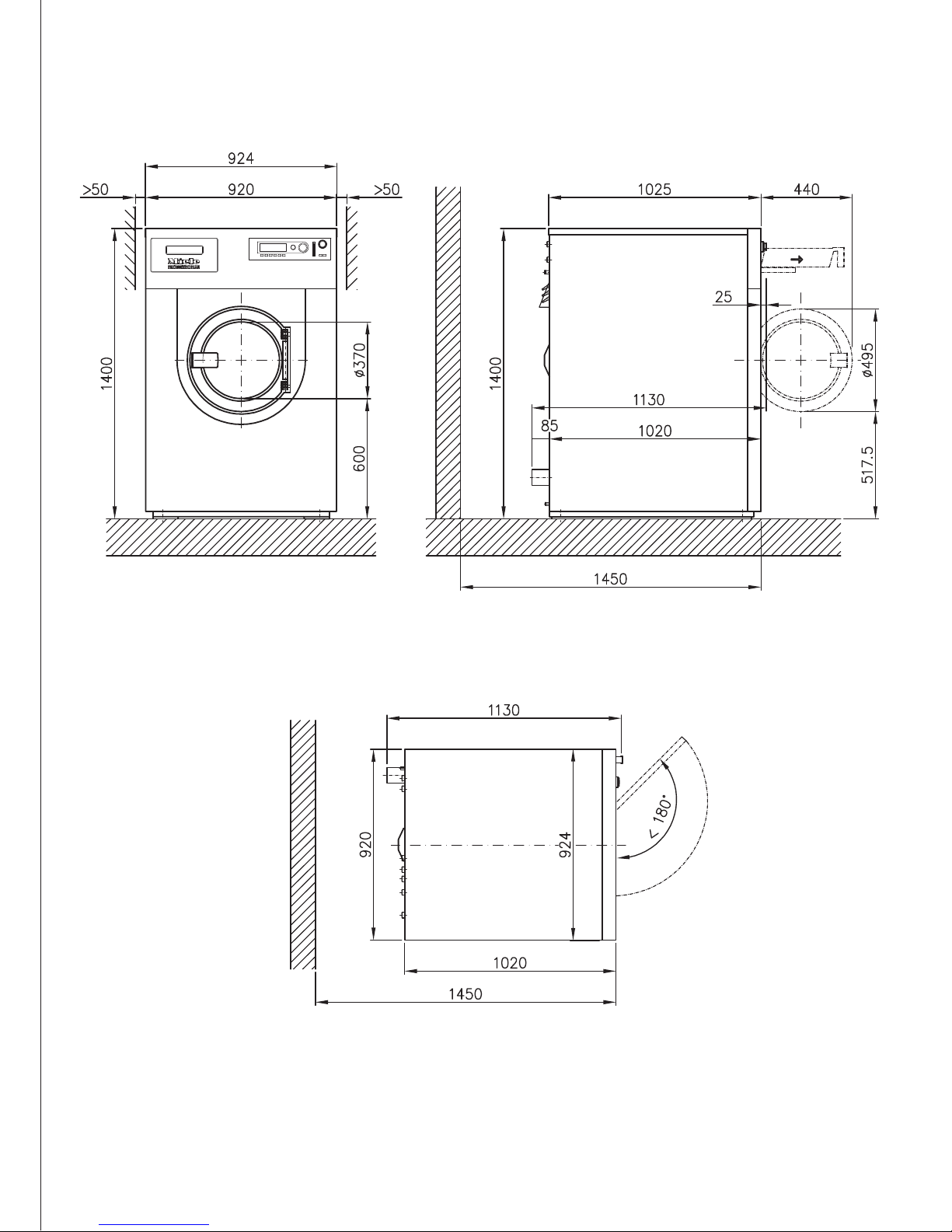

PW 6207 D (measurements in millimeters / mesures en millimètres)
7

PW 6207 D (measurements in millimeters / mesures en millimètres)
8

PW 6207 D (measurements in millimeters / mesures en millimètres)
9

PW 6207 D (measurements in millimeters / mesures en millimètres)
10

Technical Datasheet
Washer-extractor:
Heating:
PW 6207
Steam (D)
Legend: Solid circle around symbol:
Connection mandatory en - CA
Broken circle around symbol:
Connection optional or as required
Optional extras:
UG/
UO
Miele base
UO 6020 (UO = Open base)
Height
9 7/16"
240 mm
Width
36 ¼“
920 mm
Depth
39 ¾“
1009 mm
UG 6020 (UG = closed base)
Height
9 7/16“
240 mm
Width
35 7/16“
900 mm
Depth
40 1/8“
1019 mm
BS
Concrete base
Recommended height
9 7/16“
240 mm
Minimum height
3 15/16“
100 mm
Minimum width
36 ¼”
920 mm
Minimum depth
41 5/16“
1050 mm
DAV Steam
connection
valve
The steam connection valve to regulate the steam supply
must be provided on site.
The following valves can be ordered separately as electric
steam valves or as pneumatic steam valves.
Electric steam valve (ELD 04)
29 – 145 psi
Regulatable steam pressure
200 – 1000 kPa
Connection gauge
½“ Inch (NPT)
Voltage
230V
Frequency
60 Hz
Pneumatic steam valve (CDN version)
Regulatable steam pressure
0 – 145 psi
0 – 1000 kPa
Connection gauge
½“ Inch (NPT)
Supply point and pneumatic valve controls must be provided
on site.
Dispensing
pump
External dispensing pumps (2 or 4 head pump):
Voltage (external power supply required)
120V
Fusing
15A
Supplied with supply cable and plug
NEMA 5-15
Technical datasheet: PW 6207 D (steam)
Date: 03/2015 Page: 11

Machine connections:
Electrical
connection
1. Standard voltage (as supplied)
Frequency
Rated load
Fuse rating
Supplied without power cord
V
3 AC 208
Hz
60
kW
3
A
3 x 15
2. Standard voltage (convertible)
V
3 AC 220-240
Frequency
Hz
60
Rated load
kW
4.3
Fuse rating
A
3 x 15
Supplied without power cord
Electrical connection must comply with national regulations.
Connection using multi-pole lockable wall socket in
compliance with IEC/EN 60309 and IEC/EN 60947 is
recommended in order to simplify electrical tests. If machines
are hard-wired, a multi-pole mains switch must be provided
on site. Switches with a contact gap of more than 3 mm can
be used. These include switches, fuses and contactors
(IEC/EN 60947). A wall socket or mains isolator must be
easily accessible after installation.
Reinstallation of the supply point, changes to the equipment
or checks on the protective conductor, including determination
of correct fuse rating, should only be performed by a properly
trained electrician.
If necessary, equipotential bonding with good galvanic contact
must be provided in accordance with all appropriate national
and local regulations.
Equi-potential
bonding
(Option)
Sleeve with external thread
3/8 x 1 3/8“
10 × 35 mm
for washer and nut
M 10
Fitting such as washers and nuts are only supplied with the
OS machine version.
If necessary, equipotential bonding with good galvanic
contact must be provided in accordance with all appropriate
national and local regulations.
Steam
connection
Indirect steam
Steam pressure
87 – 145 psi
600 - 1.000 kPa
Boiling point
305-363°F
152 –184°C
Heater rating (on-site requirement)
32kW
32kW
Steam supply (on-site requirement)
127lbs/h
58kg/h
Connection thread (on site)
½" internal thread
(NPT)
Steam valve, steam filter and steam stopcock must be
provided on site.
Supply lead steam valve (length). The supply lead for the
electric steam valve is included.
19 11/16“
500 mm
The steam valve should be installed close to the steam
connection.
Follow installation instructions for steam-heated Miele
washer-extractors.
Condensate
connection
Connection thread (on site)
½" internal thread
(NPT)
Stopcock and condensate separator to be provided on site.
The condensate drain should be installed in such a way that
the heater banks self-drain when the machine is not in
operation. Consequently, there should be no build-up of
condensate in the heater bank. The installation of bell-shaped
condensate drains is recommended.
Technical datasheet: PW 6207 D (steam)
Date: 03/2015 Page: 12

Cold water
(soft water)
Min. water pressure/flow pressure
14.5 psi
100 kPa
Max. water pressure/flow pressure
145 psi
1000 kPa
Max. throughput
6.9 gal/min
26 l/min
Max. throughput (if hot or raw water supply is not available)
11.1 gal/min
42 l/min
2 inlet hoses with ¾" threaded union (female)
On-site connection thread
Inch
¾" garden hose
thread, male
Length of inlet hose
59 1/16“
1500 mm
Hourly water demand (average for 60°C cotton program)
determined at cold, hot and raw water connection
Approx. 33
gal/h
Approx. 124 l/h
Add the hot water requirement to the cold water requirement,
if there is no hot water supply available.
If connected to hard water supply, subtract cold water (soft)
volume.
Hot water
(soft water)
Max. water temperature
158°F
70°C
Min. water pressure/flow pressure
14.5 psi
100 kPa
Max. water pressure/flow pressure
145 psi
1000 kPa
Max. throughput
4.2 gal/min
16 l/min
1 inlet hose with ¾" threaded union supplied.
On-site connection thread
Inch
¾" garden hose
thread, male
Length of inlet hose
59 1/16“
1500 mm
Hourly water demand (average for 60°C cotton program)
determined at cold, hot and raw water connection
Approx. 28.5
gal/h
Approx. 108 l/h
If hot water is not available, connect hot water hose to cold
water valve!
Cold water
(hard water)
Min. water pressure/flow pressure
14.5 psi
100 kPa
Max. water pressure/flow pressure
145 psi
1000 kPa
Max. throughput
8.5 gal/min
32 l/min
(Option)
Optional retrofit kit: 2 inlet hoses with ¾" threaded union
(female)
On-site connection thread
Inch
¾" garden hose
thread, male
Length of inlet hose
59 1/16“
1500 mm
Hourly water demand (average for 60° cotton program)
determined at cold, hot and hard water connection
Approx.19.5
gal/h
Approx. 74 l/h
Cold water
Liquid
dispensing
Min. water pressure/flow pressure
14.5 psi
100 kPa
Max. water pressure/flow pressure
145 psi
1000 kPa
Max. throughput
1.5 gal/min
5.5 l/min
(Option)
1 inlet hose with ¾" threaded union included
(optional).
On-site connection thread
Inch
¾" garden hose
thread, male
Length of inlet hose
59 1/16“
1500 mm
Waste water
Drain valve
Max. waste water temperature
203°F
95°C
Waste water connection on machine (ext. diameter)
2 15/16“
75 mm [DN 70]
Drain connection on site (int. diameter)
2 15/16“
75 mm [DN 70]
Max. transient throughput
52.9 gal/min
200 l/min
Vented drainage required. If ventilation is insufficient, fit Miele
kit, Mat. No. 05238090.
Drain manifolds serving several machines must be of
sufficient cross-section.
Technical datasheet: PW 6207 D (steam)
Date: 03/2015 Page: 13

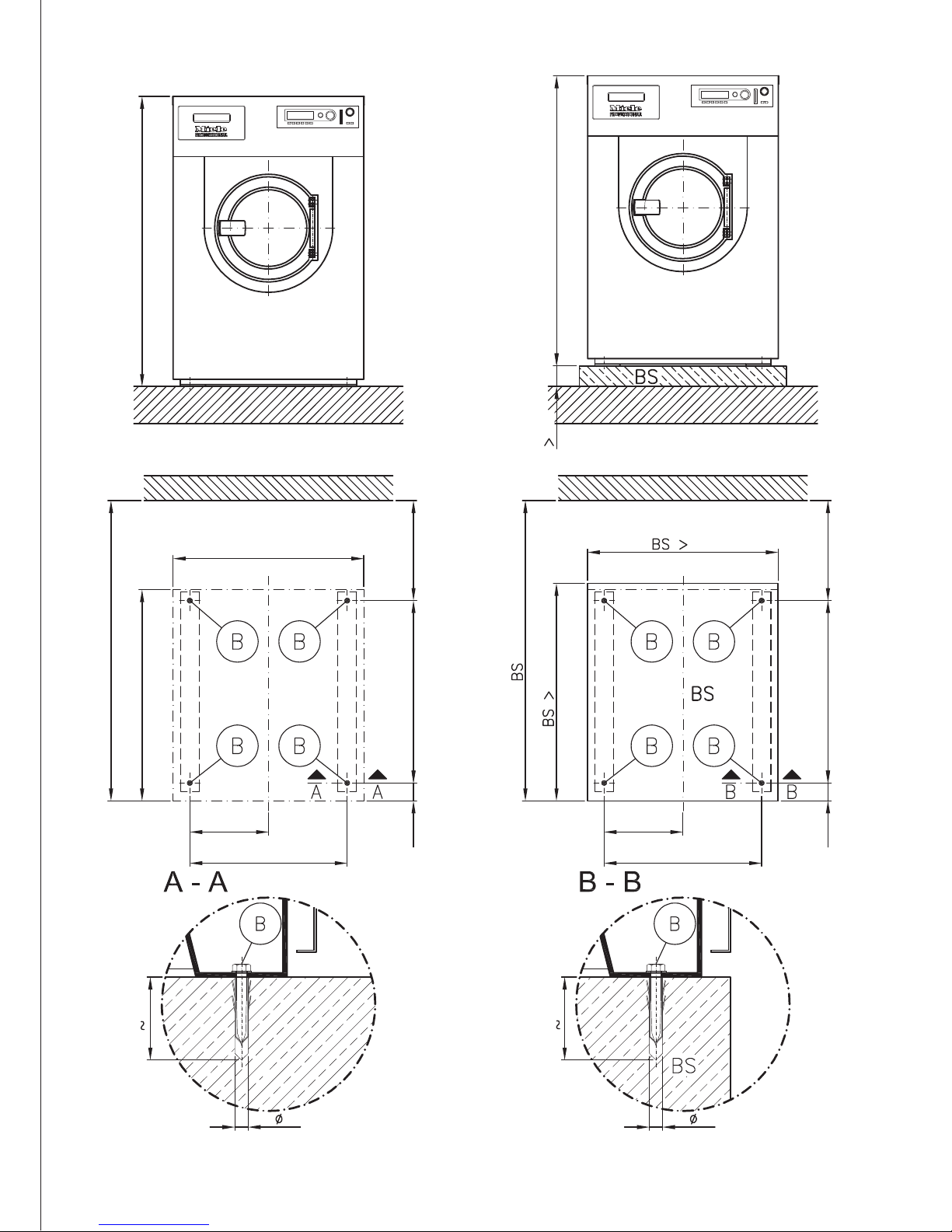

Fittings
Without base
The machine must be firmly anchored to the floor!
Anchor fittings included:
2 × bolts DIN 571 (Ø × length)
½“ x 3 9/16“
12 x 90 mm
2 × rawl plugs (Ø × length)
5/8“ x 3 1/8“
16 x 80 mm
The floor must be solid and able to support the machine. The
fittings included are suitable for a solid concrete floor. Anchor
bolts and fittings for other floor types must be provided on
site.
On concrete base
The machine must be firmly anchored to the floor!
Anchor fittings included:
2 × bolts DIN 571 (Ø × length)
½“ x 3 9/16“
12 x 90 mm
2 × rawl plugs (Ø × length)
5/8“ x 3 1/8“
16 x 80 mm
The grade of concrete should be suitable for the load. The
base should be firmly anchored to the floor to accommodate
dynamic stress!
Miele base
The base must be firmly anchored to the floor!
Anchor fittings included with plinth:
4 × bolts DIN 571 (Ø × length)
5/16 x 3 1/8“
8 x 80 mm
4 × rawl plugs (Ø × length)
½ x 2 3/8“
12 x 60 mm
Both the machine and the base must be installed according to
the installation instructions provided.
Machine data
Machine width
36 3/8“
924 mm
Machine depth
44 ½“
1130 mm
Machine height
55 1/8“
1400 mm
Casing width
36 ¼“
920 mm
Casing depth
40 3/16“
1020 mm
Min width of delivery access to installation site
36 5/8“
930 mm
Recommended rear wall gap (measured to front of machine)
57 1/16“
1450 mm
Minimum rear wall gap (measured to rear of machine lid)
15 ¾“
400 mm
Net weight
1120 lb
508 kg
Dynamic floor load, max.
6203 N
6203 N
Static floor load, max.
5670 N
5670 N
Dynamic load, max.
533 N
533 N
Drum frequency, max.
18.3 Hz
18.3 Hz
Average heat dissipation
(dependent on ambient room temperature and program
selected)
5118 BTU/hr
1.5 kW
Sound pressure level (re 20 mPA),
workplace-related (at distance of 1 m and height of 1.6 m)
dB (A)
70 dB (A)
Installation should only be carried out by authorized installers in accordance with valid regulations!
Follow installation instructions when installing machine! All rights reserved!
Technical datasheet: PW 6207 D (steam)
Date: 03/2015 Page: 14

Caractéristiques techniques
Lave-linge :
Type de chauffage :
PW 6207
Vapeur (D)
Légende :
Signification des symboles entourés d’un cercle continu :
raccordement nécessaire
fr - CA
Signification des symboles entourés d’un cercle discontinu :
raccordement optionnel ou en fonction de la machine
Options/accessoires :
UO/
UG Socle Miele
UO 6020 (UO = socle ouvert)
Hauteur
9 7/16 po
240 mm
Largeur
36 ¼ po
920 mm
Profondeur
39 ¾ po
1009 mm
UG 6020 ( UG = socle fermé)
Hauteur
9 7/16 po
240 mm
Largeur
35 7/16 po
900 mm
Profondeur
40 1/8 po
1019 mm
BS
Socle en béton
Hauteur conseillée
9 7/16 po
240 mm
Hauteur minimum
3 15/16 po
100 mm
Largeur de socle min.
36 ¼ po
920 mm
Profondeur de socle min.
41 5/16 po
1050 mm
DAV
Vanne de
raccordement
vapeur
La vanne de raccordement vapeur pour la commande de
l’arrivée de vapeur doit être prévue par l’exploitant.
Les vannes suivantes de régulation d’écoulement de vapeur
peuvent également être commandées.
Electrovanne de vapeur (ELD 04)
29 – 145 psi
Pouce
200 – 1000 kPa
½ po (NPT)
230 V
60 Hz
Pression de vapeur régulable
Taille de raccordement
Tension
Fréquence
Vanne de vapeur pneumatique (Version CDN)
Pression de vapeur régulable
0 – 145 psi
0 – 1000 kPa
Taille de raccordement
Pouce
½ po (NPT)
Le raccordement et la commande pneumatique de la vanne
doivent être prévus par l’exploitant.
Pompe de
distribution
Pompes de distribution externes (avec 2 ou 4 pompe) :
Tension (alimentation externe requise)
120V
Fusible
15A
Fourni avec câble et connecteur d'alimentation
NEMA 5-15
Plan d’installation : PW 6207 D (vapeur)
Date: 03/2015 Page: 15

Raccordements de l’appareil:
Branchement
électrique
1. Tension (à la livraison)
V
3 AC 208
Fréquence
Hz
60
Puissance de raccordement
kW
3
Fusible
A
3 x 15
Câble d’alimentation non fourni
2. Tension (commutable)
V
3 AC 220 - 240
Fréquence
Hz
60
Puissance de raccordement
kW
4.3
Fusible
A
3 x 15
Câble d’alimentation non fourni
Le raccordement électrique doit être conforme aux
règlements nationaux et locaux.
Il est conseillé de raccorder l’appareil avec une prise avec
sectionneurs omnipolaires et verrouillable conforme à IEC/EN
60309 et IEC/EN 60947 afin de pouvoir effectuer facilement
les contrôles de sécurité électriques.
Si un raccordement fixe est prévu, un dispositif de disjonction
phase et neutre doit être présent sur l'installation. Ce
dispositif peut être constitué d'un interrupteur à ouverture de
contact de min. 3 mm. Il peut s'agir d'un disjoncteur
automatique, de fusibles ou de contacteurs (IEC/EN 60947).
La prise murale ou le dispositif de sectionnement doivent être
visibles et accessibles après l’installation de l’appareil.
La réinstallation du raccordement, la modification de
l'installation ou le contrôle de la mise à la terre et notamment
le choix de la protection adaptée ne doivent être effectués
que par un électricien ou un technicien qualifié.
Si nécessaire, une liaison équipotentielle avec une bonne
liaison des contacts doit être établie conformément aux
réglementations nationales et locales.
Liaison
équipotentielle
(en option)
Tubulure à filetage extérieur 3/8 x 1 3/8 po 10 × 35 mm
avec rondelles et écrou
M 10
Les accessoires tels que les rondelles et les écrous ne sont
fourni qu’avec la version OS.
En fonction des règlements locaux il peut être nécessaire
d’établir une liaison équipotentielle avec une bonne liaison
des contacts.
Raccordement à
la vapeur
Pression de vapeur 87 – 145 psi 600 - 1.000 kPa
Température d’ébullition
305-363°F
152 –184°C
Puissance de chauffage
32kW
32kW
Débit massique, puissance maximale
127lbs/h
58kg/h
Raccord fileté à prévoir par l’exploitant
Pouce
Filet intérieur ½
po (NPT)
La vanne de vapeur, le filtre à poussière et vanne d’arrêt de
vapeur doivent être prévus par l’exploitant.
Câble de raccordement de vanne de vapeur – longueur. Le
câble de raccordement pour l’électrovanne vapeur électrique
est fourni.
19 11/16 po 500 mm
L’installation de la vanne vapeur doit être faite juste à côté du
raccordement de vapeur.
Prendre en compte la « Notice d’installation pour les sèche- linge Miele à chauffage vapeur ».
Raccordement
eau condensée
Raccord fileté à prévoir par l’utilisateur
Pouce
½ po Filetintérieur
(NPT)
Le robinet et le purgeur d’eau condensée doivent être prévus
par l’exploitant.
Le dérivateur d’eau condensée doit être installé de telle sorte
que la batterie de chauffe puisse être entièrement vidée en
cas d'arrêt de l'installation. Ce qui signifie qu'il ne doit plus y
avoir d'eau condensée dans la batterie de chauffe.
L'installation de purgeurs à cloche est conseillée.
Plan d’installation : PW 6207 D (vapeur)
Date: 03/2015 Page: 16

Eau froide
(eau douce)
Surpression eau/pression d’écoulement min.
14.5 psi
100 kPa
Surpression eau/pression d’écoulement max.
145 psi
1000 kPa
Débit volumétrique max.
6.9 gal/min
26 l/min
Débit volumétrique max. (si alimentation eau chaude et dure
fait défaut)
11.1 gal/min
42 l/min
2 flexibles de raccordement avec raccord ¾“
Raccord fileté à prévoir par l’utilisateur
Pouce
¾ po filage
d’arrosage, mâle
Longueur tuyau de raccordement
59 1/16 po
1500 mm
Consommation d’eau par heure moyenne pour un programme
standard (Couleurs 60°C) déterminée pour les raccordements
eau froide, eau froide et eau dure
Approx. 33
gal/h
Approx. 124 l/h
S’il n’y a pas de raccordement en eau chaude, ajouter les
besoins en eau à la consommation d'eau froide.
En cas de raccordement à l’eau usée (option), soustraire la
consommation d'eau usée à la consommation d'eau froide.
Eau chaude
(eau douce)
Température de l’eau max.
158°F
70°C
Surpression eau/pression d’écoulement min.
14.5 psi
100 kPa
Surpression eau/pression d’écoulement max.
145 psi
1000 kPa
Débit volumétrique max.
4,2 gal/min
16 l/min
1 tuyau de raccordement avec vissage ¾“ fourni
Raccord fileté à prévoir par l’utilisateur
Pouce
¾ po filage
d’arrosage, mâle
Longueur tuyau de raccordement
59 1/16 po
1500 mm
Consommation d’eau par heure moyenne pour un programme
standard (Couleurs 60°C) déterminée pour les raccordements
eau froide, eau froide et eau dure
env. 28,5
gal/h
env. 108 l/h
S'il n'y a pas d'alimentation en eau chaude disponible,
raccorder à l’eau froide !
Eau froide
(eau dure)
(en option)
Surpression eau/pression d’écoulement min.
14.5 psi
100 kPa
Surpression eau/pression d’écoulement max.
145 psi
1000 kPa
Débit volumétrique max.
8.5 gal/min
32 l/min
En option: kit de rattrapage avec 2 flexibles de raccordement
avec raccord ¾“
Raccord fileté à prévoir par l’utilisateur
Pouce
¾ po filage
d’arrosage, mâle
Longueur tuyau de raccordement
59 1/16 po
1500 mm
Consommation d’eau par heure moyenne pour un programme
standard (Couleurs 60°C) déterminée pour les raccordements
eau froide, eau froide et eau dure
Env. 19,5
gal/h
env. 74 l/h
Eau froide
Dosage liquide
(en option)
Surpression eau/pression d’écoulement min.
14.5 psi
100 kPa
Surpression eau/pression d’écoulement max.
145 psi
1000 kPa
Débit volumétrique max.
1,5 gal/min
5,5 l/min
1 tuyau de raccordement avec vissage ¾“ fourni en option.
Raccord fileté à prévoir par l’utilisateur
Pouce
¾ po filage
d’arrosage, mâle
Longueur tuyau de raccordement
59 1/16“
1500 mm
Eau usée
Vanne de
vidange
Vidange température max.
203°F
95°C
Raccord d’évacuation côté machine (diamètre extérieur)
2 15/16 po
75 mm [DN 70]
Tuyau de vidange côté installation (diamètre intérieur)
2 15/16 po
75 mm [manchon
DN 70]
Débit volumétrique temporaire
52.9 gal/min
200 l/min
Collecteur aéré nécessaire, si aération insuffisante, utiliser le
jeu d’adaptation M. Nr.: 05238090.
Si plusieurs machines sont raccordées à un collecteur, celui-
ci doit être suffisamment gros.
Plan d’installation : PW 6207 D (vapeur)
Date: 03/2015 Page: 17

Fixation
Sans socle
Il est nécessaire de fixer l’appareil au sol de façon adaptée !
Matériel de fixation fourni :
2 x vis à bois DIN 571 (Ø x longueur)
½“ x 3 9/16
po
12 x 90 mm
2 × chevilles (Ø × longueur)
5/8“ x 3 1/8
po
16 x 80 mm
Le sol où sera installé l'appareil doit être suffisamment
résistant et stable. Le matériel de fixation compris dans les
fournitures convient uniquement pour un sol en béton massif.
En cas de sol d'un autre type, mais approprié, l’achat du
matériel de fixation incombe à l’exploitant.
Sur socle en béton
Il est nécessaire de fixer l’appareil au sol de façon adaptée !
Matériel de fixation fourni :
2 x vis à bois DIN 571 (Ø x longueur)
½ x 3 9/16 po
12 x 90 mm
2 × chevilles (Ø × longueur)
5/8 x 3 1/8 po
16 x 80 mm
La qualité du béton et sa solidité doivent correspondre à la
charge au sol du sèche-linge. Vérifier que le socle est
suffisamment bien calé pour résister aux contraintes
dynamiques liées au fonctionnement !
Socle Miele
Il est nécessaire de fixer le socle au sol de façon adaptée !
Matériel de fixation fourni avec le socle :
4 x vis à bois DIN 571 (Ø x longueur)
5/16 x 3 1/8
po
8 x 80 mm
4 × chevilles (Ø × longueur)
½ x 2 3/8 po
12 x 60 mm
L’installation et le montage de l’appareil et du socle doivent
être effectués en conformité avec les notices de montage
fournies.
Filetage intérieur pour la fixation
½ po
12 mm
La fixation doit être effectuée conformément aux règlements
locaux et à la situation sur place. L’appareil est livré sans
pieds, de sorte que le filetage intérieur peut être utilisé pour
une fixation avec boulons.
Caractéristiques
Largeur appareil
36 3/8 po
924 mm
Profondeur appareil
44 ½ po
1130 mm
Hauteur appareil
55 1/8 po
1400 mm
Largeur carrosserie
36 ¼ po
920 mm
Profondeur carrosserie
40 3/16 po
1020 mm
Largeur ouverture de montage. (largeur brute)
36 5/8 po
930 mm
Distance au mur conseillée (jusqu’à l’arête avant de
l’appareil)
57 1/16 po
1450 mm
Distance/mur minimum (jusqu'au rebord arrière du couvercle)
15 ¾ po
400 mm
Poids net
1120 lb
508 kg
Charge au sol pendant le fonctionnement max.
6203 N
6203 N
Charge au sol au repos max.
5670 N
5670 N
Charge au sol dynamique max.
533 N
533 N
Fréquence de rotation du tambour max.
18,3 Hz
18,3 Hz
Dégagement de chaleur moyen dans la salle d’installation
(dépend de la température ambiante et du programme choisi)
5118 BTU/hr
1.5 kW
Niveau de pression acoustique (re 20mPA)
au niveau du poste de travail (distance 1 m, à 1,6 m de
hauteur)
dB (A)
70 dB (A)
L’installation doit exclusivement être effectuée par des installateurs agréés, conformément aux prescriptions et aux
règlements applicables et aux règlements de prévention des accidents.
Veuillez impérativement vous conformer à la notice de montage lors de l’installation de l’appareil. Sous réserve de
modifications!
Plan d’installation : PW 6207 D (vapeur)
Date: 03/2015 Page: 18
