Miller Electric Spectrum Thunder User manual

Spectrum Thunder
And Ice-12C Torch
Processes
Description
R
Air Plasma Cutting
and Gouging
Air Plasma Cutter
OM-194 473J
April 2003
Visit our website at
www.MillerWelds.com
And Non-CE Models

Miller Electric manufactures a full line
of welders and welding related equipment.
For information on other quality Miller
products, contact your local Miller distributor to receive the latest full
line catalog orindividual catalog sheets. To locate your nearest
distributor or service agency call 1-800-4-A-Miller, or visit us at
www.MillerWelds.com on the web.
Thank you and congratulations on choosing Miller. Now you can get
the job done and get it done right. We know you don’t have time to do
it any other way.
That’s why when Niels Miller first started building arc welders in 1929,
he made sure his products offered long-lasting value and superior
quality. Like you, his customers couldn’t afford anything less. Miller
products had to be more than the best they could be. They had to be the
best you could buy.
Today, the people that build and sell Miller products continue the
tradition. They’re just as committed to providing equipment and service
that meets the high standards of quality and value established in 1929.
This Owner’s Manual is designed to help you get the most out of your
Miller products. Please take time to read the Safety precautions. They
will help you protect yourself against potential hazards on the worksite.
We’ve made installation and operation quick
and easy. With Miller you can count on years
of reliable service with proper maintenance.
And if for some reason the unit needs repair,
there’s a Troubleshooting section that will
help you figure out what the problem is. The
parts list will then help you to decide the
exact part you may need to fix the problem.
Warranty and service information for your
particular model are also provided.
Miller is the first welding
equipment manufacturer in
the U.S.A. to be registered to
the ISO 9001:2000 Quality
System Standard.
Working as hard as you do
– every power source from
Miller is backed by the most
hassle-free warranty in the
business.
From Miller to You
Milleroffers a Technical
Manual which provides
more detailed service and
parts information for your
unit. To obtain a Technical
Manual, contact your local
distributor. Your distributor
can also supply you with
Welding Process Manuals
such as SMAW, GTAW,
GMAW, and GMAW-P.

TABLE OF CONTENTS
SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING 1. . . . . . . . . . . . . . . . . . . . . . . . . . .
1-1. Symbol Usage 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-2. Plasma Arc Cutting Hazards 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-3. Additional Symbols For Installation, Operation, And Maintenance 3. . . . . . . . . . . . . . . . . . . . .
1-4. Principal Safety Standards 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-5. EMF Information 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 1 – CONSIGNES DE SÉCURITÉ – LIRE AVANT UTILISATION 5. . . . . . . . . . . . . . . . . . . . .
1-1. Signification des symboles 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-2. Dangers liés au coupage à l’arc au plasma 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement
et la maintenance 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-4. Principales normes de sécurité 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-5. Information sur les champs électromagnétiques 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 2 – DEFINITIONS 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-1. Warning Label Definitions 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-2. Manufacturer’s Rating Label For CE Products 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-3. Symbols And Definitions 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 3 – INSTALLATION 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

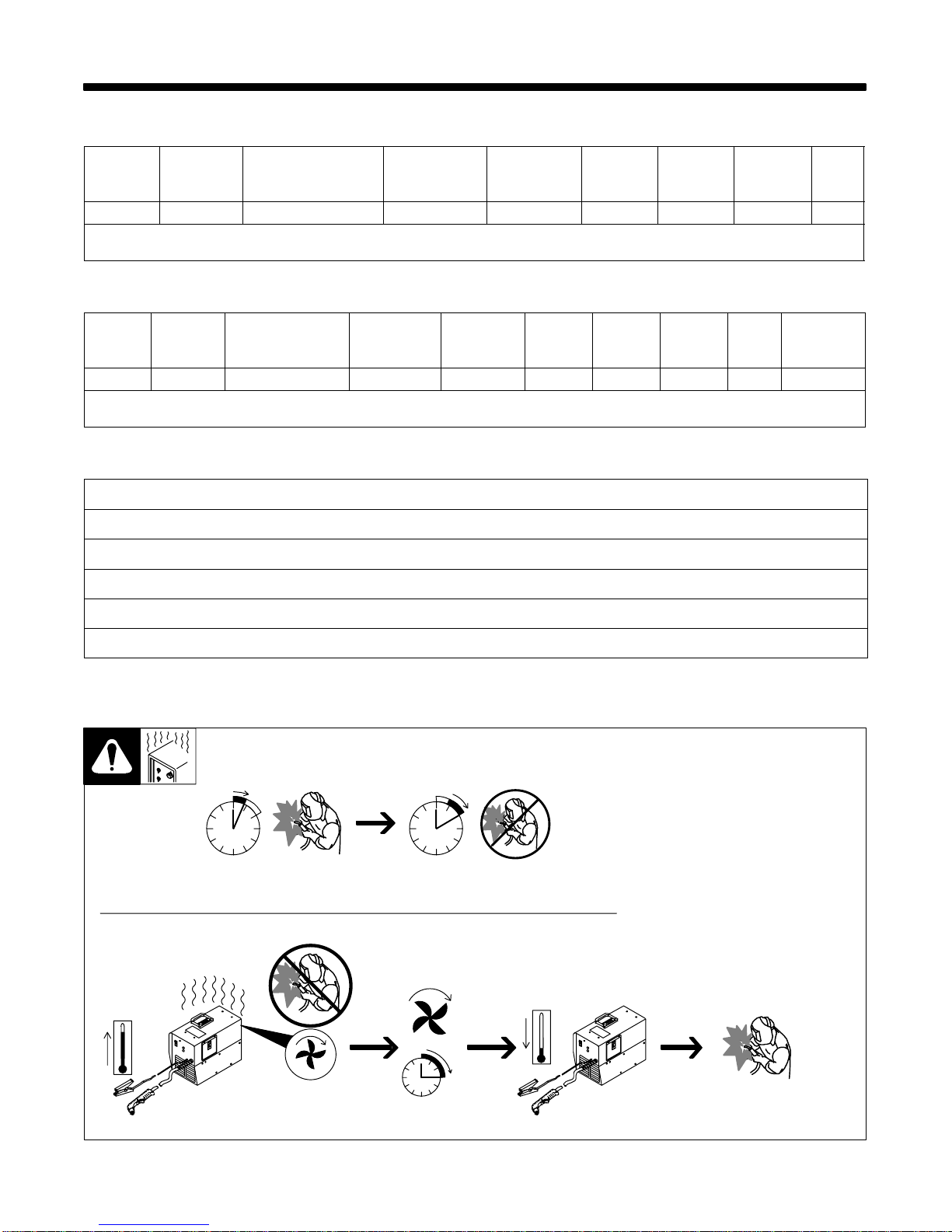

3-1. Specifications For Non-CE Power Sources 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-2. Specifications For CE Power Sources 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-3. Specifications For Torch 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-4. Duty Cycle And Overheating 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

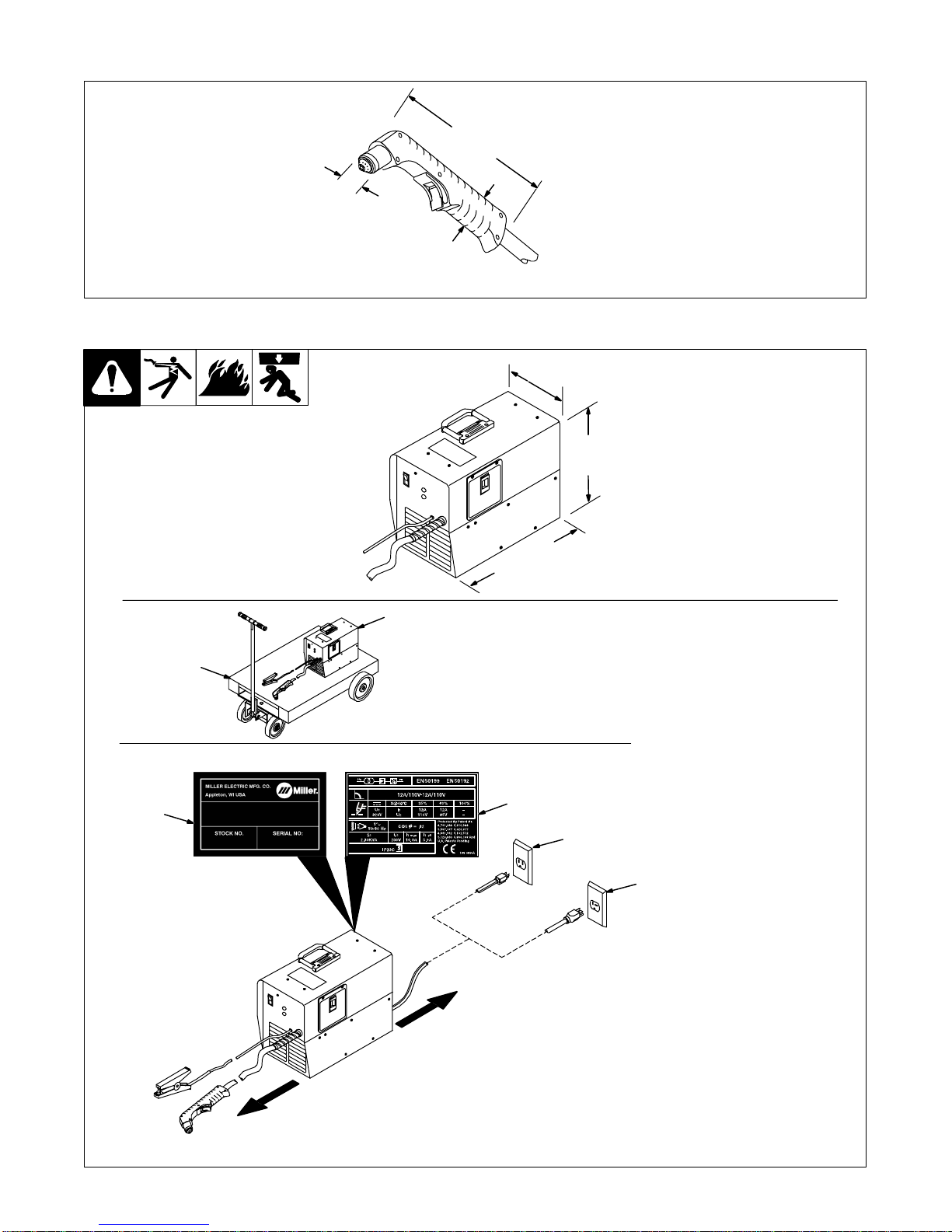

3-5. Torch Dimensions And Weight 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-6. Selecting A Location 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-7. Connecting Work Clamp 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-8. Connecting Input Power 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 4 – OPERATION 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

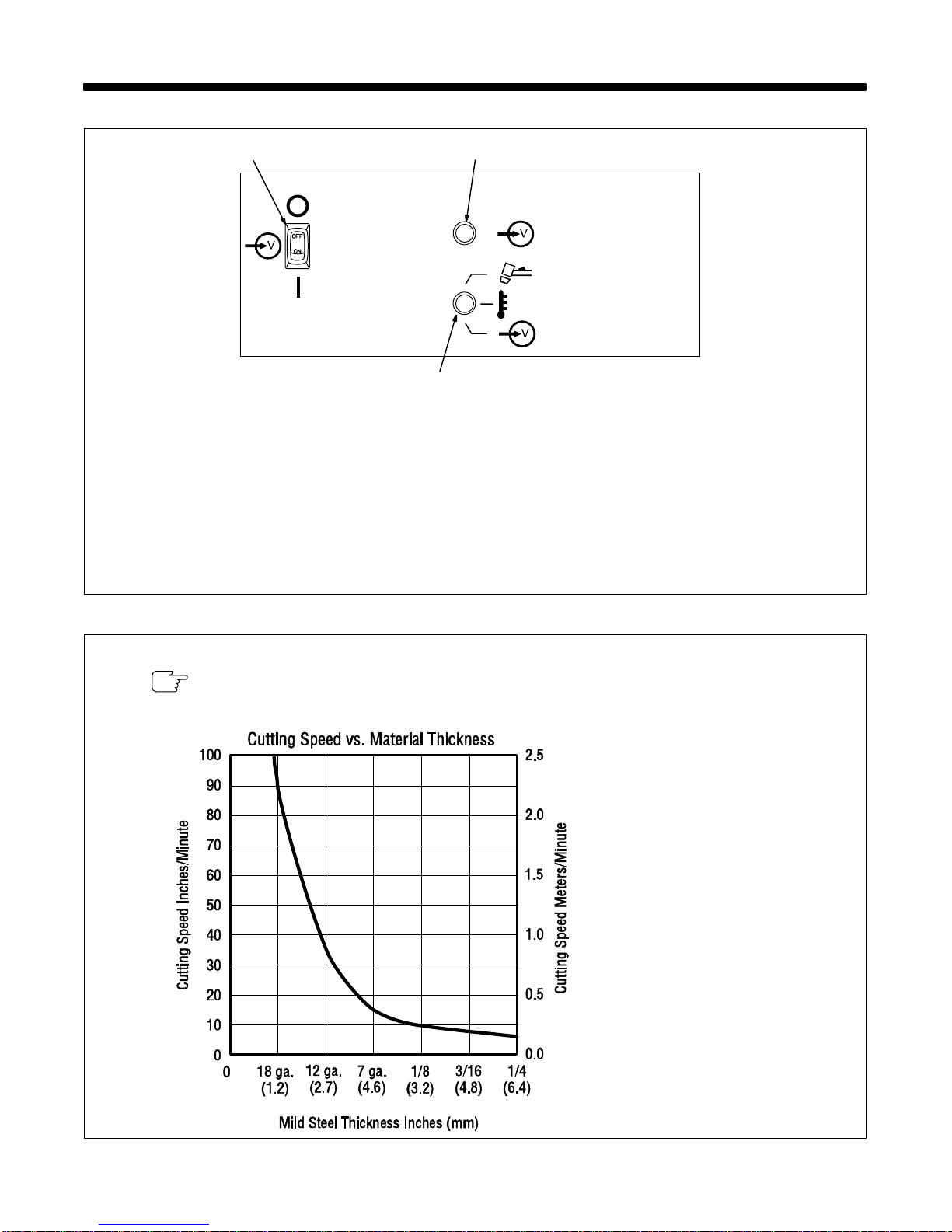

4-1. Controls 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-2. Cutting Speed 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-3. Trigger Safety Lock 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

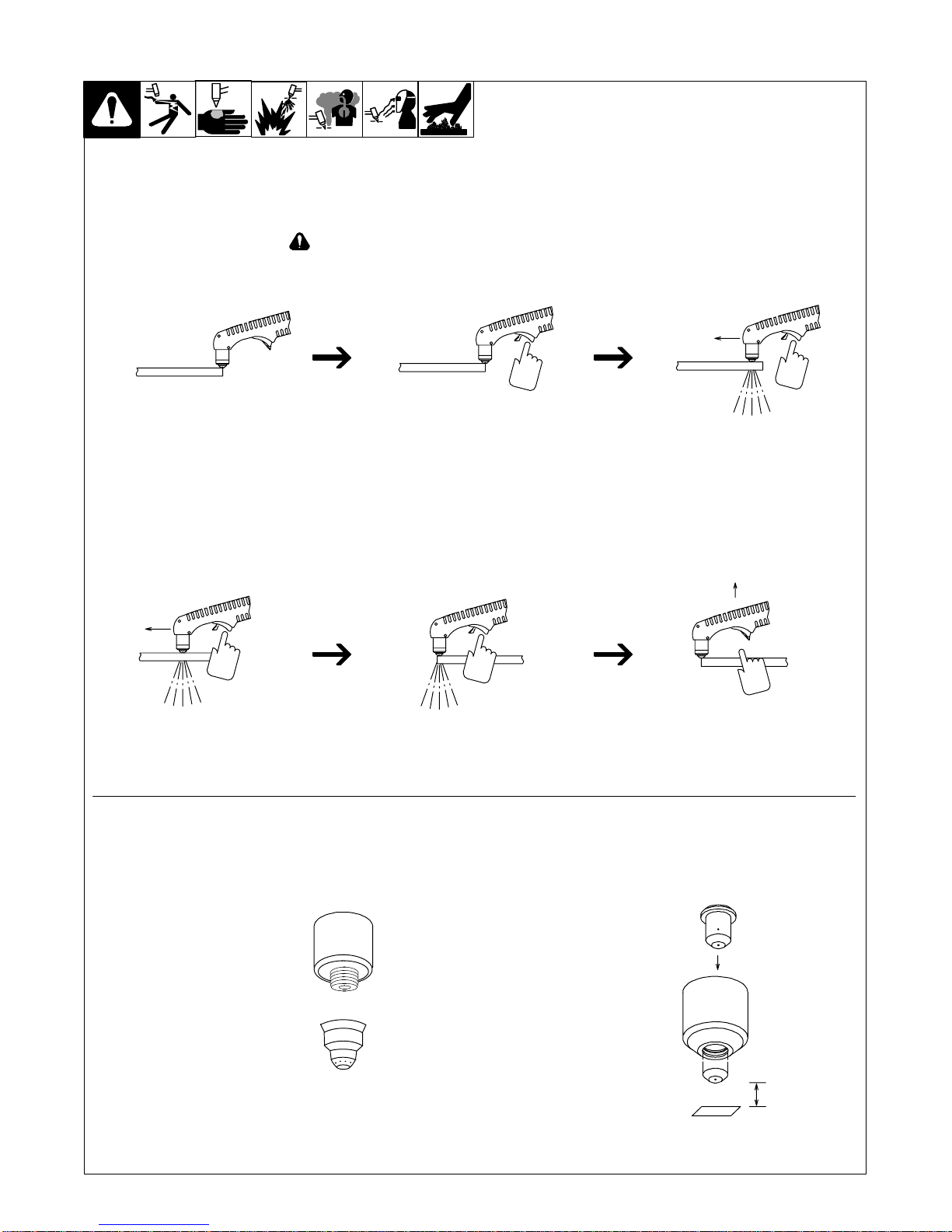

4-4. Sequence Of Operation 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 5 – MAINTENANCE & TROUBLESHOOTING 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5-1. Routine Maintenance 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5-2. Overload Protection: Trouble Light And Checking Shield Cup Shutdown System 18. . . . . . . . .
5-3. Torch And Work Cable Connections 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5-4. Checking/Replacing Retaining Cup, Tip, And Electrode 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5-5. Troubleshooting Power Source 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5-6. Troubleshooting Torch 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 6 – ELECTRICAL DIAGRAM 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 7 – PARTS LIST 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
WARRANTY
WARNING
This product, when used
for welding or cutting,
produces fumes or
gases which contain
chemicals known to the
State of California to
cause birth defects and,
in some cases, cancer.
(California Health &
Safety Code Section
25249.5 et seq.)
OM-194 473

dec_con1_11/02
Declaration of Conformity for
European Community (CE) Products
This information is provided for units with CE certification (see rating label on unit).
NOTE
Manufacturer’s Name: Miller Electric Mfg. Co.
Manufacturer’s Address: 1635 W. Spencer Street
Appleton, WI 54914 USA
Declares that the product: SPECTRUMThunder
conforms to the following Directives and Standards:
Directives
Electromagnetic Compatibility Directives: 89/336/EEC, 92/31/EEC
Low Voltage Directive: 73/23/EEC
Machinery Directives: 89/392/EEC, 91/368/EEC, 93/C 133/04, 93/68/EEC
Standards
Electromagnetic compatibility (EMC) Product standard for arc welding equipment:
EN50199: August 1995
Safety Requirements for Arc Welding Equipment part 1: EN 60974-1: 1989
Arc Welding Equipment Part 1: Welding Power Sources: IEC 974-1
(September 1998 – Draft revision)
Degrees of Protection provided by Enclosures (IP code): IEC 529: 1989
Plasma Cutting Systems for Manual Use: EN 50192: 1995
European Contact: Mr. Danilo Fedolfi, Managing Director
ITW WELDING PRODUCTS ITALY S.r.l.
Via Privata Iseo 6/E
20098 San Giuliano
Milanese, Italy
Telephone: [phone]
Fax: [phone]

OM-194 473 Page 1
SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING
pom _nd_9/98
1-1. Symbol Usage
MeansWarning! Watch Out! There are possible hazards
with this procedure! The possible hazards are shown in
the adjoining symbols.
YMarks a special safety message.
.Means “Note”; not safety related.
This group of symbols means Warning! Watch Out! possible
ELECTRIC SHOCK, MOVING PARTS, and HOT PARTS hazards.
Consultsymbols and related instructions below for necessary actions
to avoid the hazards.

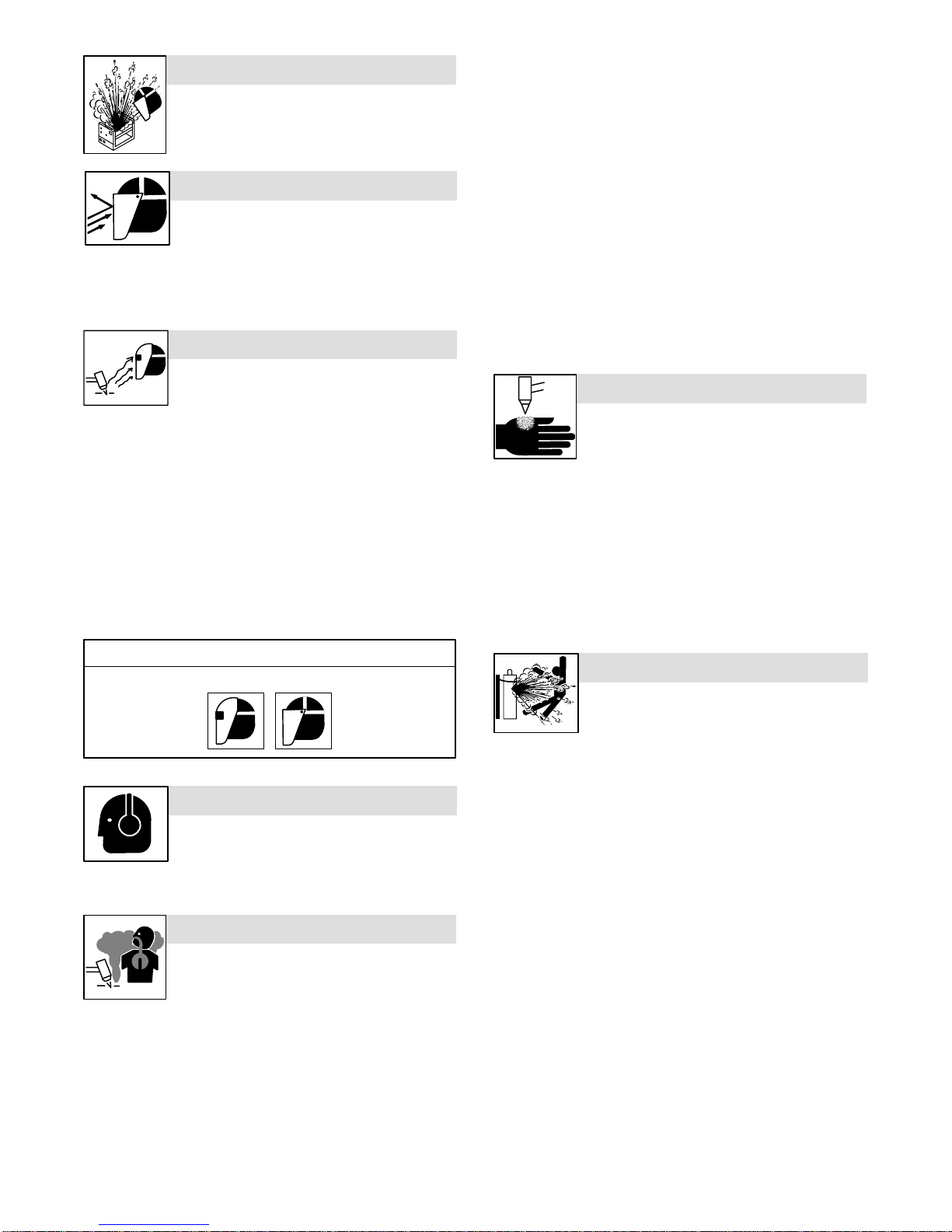

1-2. Plasma Arc Cutting Hazards
YThe symbols shown below are used throughout this manual to
call attention to and identify possible hazards. When you see
the symbol, watch out, and follow the related instructions to
avoid the hazard. The safety information given below is only
a summary of the more complete safety information found in
the Safety Standards listed in Section 1-4. Read and follow all
Safety Standards.
YOnly qualified persons should install, operate, maintain, and
repair this unit.
YDuring operation, keep everybody, especially children, away.
CUTTING can cause fire or explosion
.
Hot metal and sparks blow out from the cutting arc
.
Theflying sparks and hot metal, hot workpiece, and
hot equipment can cause fires and burns. Chec
k
and be sure the area is safe before doing any cutting
.
DProtect yourself and others from flying sparks and hot metal.
DDo not cut where flying sparks can strike flammable material.
DRemoveall flammables within 35 ft (10.7 m) of the cutting arc. If this
is not possible, tightly cover them with approved covers.
DBe alert that sparks and hot materials from cutting can easily go
throughsmall cracks and openings to adjacent areas.
DWatch for fire, and keep a fire extinguisher nearby.
DBe aware that cutting on a ceiling, floor, bulkhead, or partition can
cause fire on the hidden side.
DDo not cut on closed containers such as tanks or drums.
DConnectwork cable to the work as close to the cutting area as prac-
tical to prevent cutting current from traveling long, possibly
unknownpaths and causing electric shock and fire hazards.
DNever cut containers with potentially flammable materials inside –
they must be emptied and properly cleaned first.
DDo not cut in atmospheres containing explosive dust or vapors.
DDo not cut pressurized cylinders, pipes, or vessels.
DDo not cut containers that have held combustibles.
DWear oil-free protective garments such as leather gloves, heavy
shirt, cuffless trousers, high shoes, and a cap.
DDo not locate unit on or over combustible surfaces.
DRemove any combustibles, such as a butane lighter or matches,
from your person before doing any cutting.
Touchinglive electrical parts can cause fatal shock
s
or severe burns. The torch and work circuit are
electricallylive whenever the output is on. The inpu
t
power circuit and machine internal circuits are also
live when power is on. Plasma arc cutting require
s
highervoltages than welding to start and maintain the arc (200 to 40
0
volts dc are common), but also uses torches designed with safet
y
interlock systems which turn off the machine when the shield cup i
s
loosened or if tip touches electrode inside the nozzle. Incorrectl
y
installedor improperly grounded equipment is a hazard.
ELECTRIC SHOCK can kill.
DDo not touch live electrical parts.
DWear dry, hole-free insulating gloves and body protection.
DInsulateyourself from work and ground using dry insulating mats or
covers big enough to prevent any physical contact with the work or
ground.
DDo not touch torch parts if in contact with the work or ground.
DTurn off power before checking, cleaning, or changing torch parts.
DDisconnect input power before installing or servicing this equip-
ment. Lockout/tagout input power according to OSHA CFR
1910.147(see Safety Standards).
DProperlyinstall and ground this equipment according to its Owner’s
Manualand national, state, and local codes.
DCheck and be sure that input power cord ground wire is properly
connectedto ground terminal in disconnect box or that cord plug is
connected to a properly grounded receptacle outlet – always verify
the supply ground.
DWhenmaking input connections, attach proper grounding conduc-
tor first.
DFrequentlyinspect input power cord for damage or bare wiring – re-
place cord immediately if damaged – bare wiring can kill.
DTurn off all equipment when not in use.
DInspect and replace any worn or damaged torch cable leads.
DDo not wrap torch cable around your body.
DGroundthe workpiece to a good electrical (earth) ground if required
by codes.
DUse only well-maintained equipment. Repair or replace damaged
parts at once.
DWear a safety harness if working above floor level.
DKeep all panels and covers securely in place.
DDo not bypass or try to defeat the safety interlock systems.
DUse only torch(es) specified in Owner’s Manual.
DKeep away from torch tip and pilot arc when trigger is pressed.
DClamp work cable with good metal-to-metal contact to workpiece
(not piece that will fall away) or worktable as near the cut as
practical.
DInsulatework clamp when not connected to workpiece to prevent
contact with any metal object.
SIGNIFICANT DC VOLTAGE exists on
internal parts of inverter power
sources AFTER the removal of input
power.
DTurn Off unit, disconnect input power, check voltage on input ca-
pacitors, and be sure it is near zero (0) volts before touching any
parts. Check capacitors according to instructions in Mainte-
nance Section of Owner’s Manual or Technical Manual before
touchingany parts.
ELECTRIC SHOCK can kill.

OM-194 473 Page 2
DOn inverter power sources, failed parts can ex-
plode or cause other parts to explode when
power is applied. Always wear a face shield
and long sleeves when servicing inverters.
EXPLODING PARTS can injure.
Sparks and hot metal blow out from the cutting arc
.
Chipping and grinding cause flying metal.
FLYING SPARKS can cause injury.
DWear approved face shield or safety goggles with side shields.
DWear proper body protection to protect skin.
DWear flame-resistant ear plugs or ear muffs to prevent sparks from
enteringears.
Arc rays from the cutting process produce intense
visible and invisible (ultraviolet and infrared) ray
s
that can burn eyes and skin.
ARC RAYS can burn eyes and skin.
DWear face protection (helmet or shield) with correct shade of filter to
protect your face and eyes when cutting or watching. ANSI Z49.1
(see Safety Standards) suggests a No. 9 shade (with No. 8 as mini-
mum) for all cutting currents less than 300 amperes. Z49.1 adds
thatlighter filter shades may be used when the arc is hidden by the
workpiece. As this is normally the case with low current cutting, the
shades suggested in Table 1 are provided for the operator’s conve-
nience.
DWear approved safety glasses with side shields under your helmet
or shield.
DUse protective screens or barriers to protect others from flash and
glare;warn others not to watch the arc.
DWear protective clothing made from durable, flame-resistant
material(leather and wool) and foot protection.
Table 1. Eye Protection For Plasma Arc Cutting
Current Level InAmperes Minimum Shade Number
Below 20
20 – 40
40 – 60
60 – 80
#4
#5
#6
#8
Prolongednoise from some cutting applications can
damagehearing if levels exceed limits specified b
y
OSHA (see Safety Standards).
NOISE can damage hearing.
DUse approved ear plugs or ear muffs if noise level is high.
DWarn others nearby about noise hazard.
FUMES AND GASES can be hazardous.
Cutting produces fumes and gases. Breathing
these fumes and gases can be hazardous to
your health.
DKeep your head out of the fumes. Do not breathe the fumes.
DIf inside, ventilate the area and/or use exhaust at the arc to remove
cuttingfumes and gases.
DIf ventilation is poor, use an approved air-supplied respirator.
DRead the Material Safety Data Sheets (MSDSs) and the manufac-
turer’s instruction for metals to be cut, coatings, and cleaners.
DWork in a confined space only if it is well ventilated, or while wearing
an air-supplied respirator. Fumes from cutting and oxygen deple-
tion can alter air quality causing injury or death. Be sure the
breathingair is safe.
DDo not cut in locations near degreasing, cleaning, or spraying oper-
ations.The heat and rays of the arc can react with vapors to form
highly toxic and irritating gases.
DDo not cut on coated metals, such as galvanized, lead, or cadmium
platedsteel, unless the coating is removed from the cutting area,
the area is well ventilated, and if necessary, while wearing an air-
suppliedrespirator. The coatings and any metals containing these
elements can give off toxic fumes when cut.
DDo not cut containers with toxic or reactive materials inside or
containersthat have held toxic or reactive materials – they must be
emptiedand properly cleaned first.
PLASMA ARC can cause injury.
The heat from the plasma arc can cause serious
burns. The force of the arc adds greatly to the burn
hazard. The intensely hot and powerful arc can
quickly cut through gloves and tissue.
DKeep away from the torch tip.
DDo not grip material near the cutting path.
DThe pilot arc can cause burns – keep away from torch tip when trig-
ger is pressed.
DWear proper flame-retardant clothing covering all exposed body ar-
eas.
DPoint torch away from your body and toward work when pressing
the torch trigger – pilot arc comes on immediately.
DTurn off power source and disconnect input power before disas-
semblingtorch or changing torch parts.
DUse only torch(es) specified in the Owner’s Manual.
Gas cylinders contain gas under high pressure. I
f
damaged,a cylinder can explode. Since gas cylin
-
ders are normally part of metalworking processes
,
be sure to treat them carefully.
CYLINDERS can explode if damaged
.
DProtect compressed gas cylinders from excessive heat, mechani-
cal shocks, slag, open flame, sparks, and arcs.
DInstalland secure cylinders in an upright position by chaining them
to a stationary support or equipment cylinder rack to prevent falling
or tipping.
DKeep cylinders away from any cutting or other electrical circuits.
DNever allow electrical contact between a plasma arc torch and a
cylinder.
DNever cut on a pressurized cylinder – explosion will result.
DUse only correct gas cylinders, regulators, hoses, and fittings de-
signed for the specific application; maintain them and associated
parts in good condition.
DTurn face away from valve outlet when opening cylinder valve.
DKeepprotective cap in place over valve except when cylinder is in
use or connected for use.
DRead and follow instructions on compressed gas cylinders, asso-
ciated equipment, and CGA publication P-1 listed in Safety
Standards.

OM-194 473 Page 3
1-3. Additional Symbols For Installation, Operation, And Maintenance
HOT PARTS can cause severe burns.
DDo not touch hot parts bare handed.
DAllow cooling period before working on torch.
MOVING PARTS can cause injury.
DKeep away from moving parts such as fans.
DKeep all doors, panels, covers, and guards
closed and securely in place.
FLYING METAL can injure eyes.
DWear safety glasses with side shields or face
shield.
MAGNETIC FIELDS can affect pacemakers
.
DPacemaker wearers keep away.
DWearers should consult their doctor before go-
ing near plasma arc cutting operations.
OVERUSE can cause OVERHEATING
.
DAllow cooling period; follow rated duty cycle.
DReduce amperage (thickness) or reduce duty
cycle before starting to cut again.
EXPLODING HYDROGEN hazard.
DWhencutting aluminum underwater or with the
water touching the underside of the aluminum,
free hydrogen gas may collect under the work-
piece.
DSee your cutting engineer and water table instructions for help.
FALLING UNIT can cause injury.
DUse lifting eye to lift unit only, NOT running
gear, gas cylinders, or any other accessories.
DUse equipment of adequate capacity to lift unit.
DIf using lift forks to move unit, be sure forks are long enough to ex-
tendbeyond opposite side of unit.
FIRE OR EXPLOSION hazard.
DDo not locate unit on, over, or near combustible
surfaces.
DDo not install unit near flammables.
DDo not overload building wiring – be sure power supply system is
properly sized, rated, and protected to handle this unit.
STATIC (ESD) can damage PC boards.
DPut on grounded wrist strap BEFORE handling
boards or parts.
DUse proper static-proof bags and boxes to
store, move, or ship PC boards.
H.F. RADIATION can cause interference.
DHigh frequency (H.F.) can interfere with radio
navigation, safety services, computers, and
communicationsequipment.
DHave only qualified persons familiar with elec-
tronic equipment perform this installation.
DThe user is responsible for having a qualified electrician promptly
correct any interference problem resulting from the installation.
DIf notified by the FCC about interference, stop using the equipment
at once.
DHave the installation regularly checked and maintained.
DKeep high-frequency source doors and panels tightly shut, keep
spark gaps at correct setting, and use grounding and shielding to
minimize the possibility of interference.
ARC CUTTING can cause interference.
DElectromagnetic energy can interfere with
sensitive electronic equipment such as
computers and computer-driven equipment
such as robots.
DTo reduce possible interference, keep cables as short as possible,
close together, and down low, such as on the floor.
DLocatecutting operation 100 meters from any sensitive electronic
equipment.
DBe sure this cutting power source is installed and grounded
accordingto this manual.
DIf interference still occurs, the user must take extra measures such
as moving the machine, using shielded cables, using line filters, or
shieldingthe work area.

OM-194 473 Page 4
1-4. Principal Safety Standards
Safety in Welding and Cutting, ANSI Standard Z49.1, from American
WeldingSociety, 550 N.W. LeJeune Rd, Miami FL 33126
Safety and Health Standards, OSHA 29 CFR 1910, from Superinten-
dent of Documents, U.S. Government Printing Office, Washington, D.C.
20402.
RecommendedPractices for Plasma Arc Cutting, American Welding
SocietyStandard AWS C5.2, from American Welding Society, 550 N.W.
LeJeuneRd, Miami, FL 33126
RecommendedSafe Practices for the Preparation for Welding and Cut-
ting of Containers That Have Held Hazardous Substances, American
WeldingSociety Standard AWS F4.1, from American Welding Society,
550 N.W. LeJeune Rd, Miami, FL 33126
NationalElectrical Code, NFPA Standard 70, from National Fire Protec-
tion Association, Batterymarch Park, Quincy, MA 02269.
SafeHandling of Compressed Gases in Cylinders, CGA Pamphlet P-1,
from Compressed Gas Association, 1235 Jefferson Davis Highway,
Suite501, Arlington, VA 22202.
Code for Safety in Welding and Cutting, CSA Standard W117.2, from
CanadianStandards Association, Standards Sales, 178 Rexdale Bou-
levard,Rexdale, Ontario, Canada M9W 1R3.
Safe Practices For Occupation And Educational Eye And Face Protec-
tion, ANSI Standard Z87.1, from American National Standards Institute,
1430 Broadway, New York, NY 10018.
Cutting And Welding Processes, NFPA Standard 51B, from National
Fire Protection Association, Batterymarch Park, Quincy, MA 02269.
1-5. EMF Information
Considerations About Welding Or Cutting And The Effects Of Low
FrequencyElectric And Magnetic Fields
Welding or cutting current, as it flows through the welding or cutting
cables, will cause electromagnetic fields. There has been and still is
some concern about such fields. However, after examining more than
500 studies spanning 17 years of research, a special blue ribbon
committeeof the National Research Council concluded that: “The body
of evidence, in the committee’s judgment, has not demonstrated that
exposureto power-frequency electric and magnetic fields is a human-
health hazard.” However, studies are still going forth and evidence
continuesto be examined. Until the final conclusions of the research are
reached,you may wish to minimize your exposure to electromagnetic
fields when welding or cutting.
To reduce magnetic fields in the workplace, use the following proce-
dures:
1. Keep cables close together by twisting or taping them.
2. Arrange cables to one side and away from the operator.
3. Do not coil or drape cables around your body.
4. Keep cutting power source and cables as far away from operator
as practical.
5. Connect work clamp to workpiece as close to the cut as possi-
ble.
About Pacemakers:
Pacemakerwearers consult your doctor first. If cleared by your doctor,
thenfollowing the above procedures is recommended.

OM-194 473 Page 5
SECTION 1 – CONSIGNES DE SÉCURITÉ – LIRE AVANT UTILISATION
pom_nd_fre_5/97
1-1. Signification des symboles
SignifieMise en garde ! Soyez vigilant ! Cette procédure
présente des risques de danger ! Ceux-ci sont identifiés
par des symboles adjacents aux directives.
YIdentifie un message de sécurité particulier.
.Signifie NOTA ; n’est pas relatif à la sécurité.
Ce groupe de symboles signifie Mise en garde ! Soyez vigilant ! Il y a des ris-
ques de danger reliés aux CHOCS ÉLECTRIQUES, aux PIÈCES EN MOUVE-
MENT et aux PIÈCES CHAUDES. Reportez-vous aux symboles et aux directi-
ves ci-dessous afin de connaître les mesures à prendre pour éviter tout dan-
ger.
1-2. Dangers liés au coupage à l’arc au plasma
YLes symboles présentés ci-après sont utilisés tout au long du
présent manuel pour attirer votre attention et identifier les ris-
ques de danger. Lorsque vous voyez un symbole, soyez
vigilantet suivez les directives mentionnées afin d’éviter tout
danger. Les consignes de sécurité présentées ci-après ne font
que résumer l’information contenue dans les normes de sécu-
rité énumérées à la section 1-5. Veuillez lire et respecter toutes
ces normes de sécurité.
YL’installation, l’utilisation, l’entretien et les réparations ne
doiventêtre confiés qu’à des personnes qualifiées.
YAu cours de l’utilisation, tenir toute personne à l’écart et plus
particulièrement les enfants.
LE COUPAGE présente un risque d
e
feu ou d’explosion.
Des particules de métal chaud et des étincelle
s
peuventjaillir de la pièce au moment du coupage
.
Les étincelles et le métal chaud, la pièce à coupe
r
chauffée et l’équipement chaud peuvcnt causer un
feu ou des brûlures. Avant de commencer à travailler, assurez–vou
s
que l’endroit est sécuritaire.
DProtégez–vous, ainsi que toute autre personne travaillant sur les
lieux, contre les étincelles et le métal chaud.
DNe coupez pas dans un endroit où des étincelles pourraient attein-
dre des matières inflammables.
DDéplacez toute matière inflammable se trouvant à l’intérieur d’un
périmètrede 10,7 m (35 pi) de la pièce à couper. Si cela est impos-
sible, vous devez les couvrir avec des housses approuvées et bien
ajustées.
DAssurez–vous qu’aucune étincelle ni particule de métal ne peut se
glisser dans de petites fissures ou tomber dans d’autres pièces.
DAfin d’éliminer tout risque de feu, soyez vigilant et gardez toujours
un extincteur à la portée de la main.
DSi vous coupez sur un plafond, un plancher ou une cloison, soyez
conscient que cela peut entraîner un feu de l’autre côté.
DNe coupez pas sur un contenant fermé tel qu’un réservoir ouunbi-
don.
DFixez le câble de masse sur la pièce à couper, le plus près possible
de la zone à couper afin de prévenir que le courant de coupage ne
prenneune trajectoire inconnue ou longue et ne cause ainsi une dé-
chargeélectrique ou un feu.
DNe coupez jamais des contenants qui peuvent contenir des matiè-
res inflammables. Vous devez en premier lieu les vider et les
nettoyerconvenablement.
DNe coupez pas dans un endroit où l’atmosphère risque de contenir
de la poussière ou des vapeurs explosives.
DNe coupez pas de bouteilles, de tuyaux ou de contenants pressuri-
sés.
DNe coupez pas de contenants qui ont déjà reçu des combustibles.
DPortez des vêtements de protection exempts d’huile tels que des
gants en cuir, une veste résistante, des pantalons sans revers, des
bottes et un casque.
DNe placez pas le poste sur une surface combustible ou au–dessus
de celle–ci.
DAvant le coupage, retirez tout combustible de vos poches, par
exempleun briquet au butane ou des allumettes.
Le fait de toucher à une pièce électrique sou
s
tensionpeut donner une décharge fatale ou entraî
-
ner des brûlures graves. Le chalumeau et le circu
it
de masse sont automatiquement actifs lorsque le
poste est sous tension. L’alimentation d’entrée et les circuits interne
s
de l’appareil le sont également. Le coupage au plasma d’arc exige de
s
tensionsplus élevées que le soudage pour amorcer et maintenir l’ar
c
(souvent de 200 à 400 V CC), c’est pourquoi on fait appel à de
s
chalumeauxconçus avec un système de verrouillage sécuritaire qu
i
met l’appareil hors tension lorsque la capsule anti–feu est desserrée
ou si le tube touche l’électrode à l’intérieur de la buse. Un poste
incorrectementinstallé ou inadéquatement mis à la terre constitue un
danger.
UNE DÉCHARGE ÉLECTRIQUE peu
t
entraîner la mort.
DNe touchez pas aux pièces électriques sous tension.
DPortez des gants isolants et des vêtements de protection secs et
sans trous.
DIsolez–vousde la pièce à couper et du sol en utilisant des housses
ou des tapis assez grands afin d’éviter tout contact physique avec
la pièce à couper ou le sol.
DNe touchez pas aux pièces du chalumeau si vous êtes en contact
avec la pièce à couper ou le sol.
DMettez l’appareil hors tension avant d’effectuer la vérification, le
nettoyageou le changement d’une pièce du chalumeau.
DCoupez l’alimentation d’entrée avant d’installer l’appareil ou d’ef-
fectuer l’entretien. Verrouillezou étiquetez la sortie d’alimentation
selon la norme OSHA 29 CFR 1910.147 (reportez–vous aux Princi-
pales normes de sécurité).
DInstallezle poste correctement et mettez–le à la terre convenable-
ment selon les consignes du manuel de l’opérateur et les normes
nationales, provinciales et locales.
DAssurez–vous que le fil de terre du cordon d’alimentation est cor-
rectementrelié à la borne de terre dans la boîte de coupure ou que
la fiche du cordon est branchée à une prise correctement mise à la
terre – vous devez toujours vérifier la mise à la terre.
DAvant d’effectuer les connexions d’alimentation, vous devez relier
le bon fil de terre.
DVérifiezfréquemment le cordon d’alimentation afin de vous assurer
qu’il n’est pas altéré ou à nu, remplacez–le immédiatement s’il l’est.
Un fil à nu peut entraîner la mort.
DL’équipement doit être hors tension lorsqu’il n’est pas utilisé.
DVérifiez et remplacez les cosses du câble du chalumeau si elles
sont usées ou altérées.
DLe câble du chalumeau ne doit pas s’enrouler autour de votre corps.
DSi les normes le stipulent, la pièce à couper doit être mise à la terre.
DUtilisez uniquement de l’équipement en bonne condition. Réparez
ou remplacez immédiatement toute pièce altérée.
DPortez un harnais de sécurité si vous devez travailler au–dessus du
sol.
DAssurez–vous que tous les panneaux et couvercles sont correcte-
menten place.
DN’essayez pas d’aller à l’encontre des systèmes de verrrouillage
de sécurité ou de les contourner.
DUtilisez uniquement le ou les chalumeaux recommandés dans le
manuelde l’opérateur.

OM-194 473 Page 6
DN’approchez pas le tube du chalumeau et l’arc pilote lorsque la gâchette est
enfoncée.
DLe câble de masse doit être pincé correctement sur la pièce à couper, métal
contre métal (et non de telle sorte qu’il puisse se détacher), ou sur la table
de travail le plus près possible de la ligne de coupage.
DIsoler la pince de masse quand pas mis à la pièce pour éviter le contact
avec tout objet métallique.
Il y a DU COURANT CONTINU IMPORTANT dans
les convertisseurs après la suppression de l’ali-
mentation électrique.
DArrêter les convertisseurs, débrancher le courant électrique, et décharger
les condensateurs d’alimentation selon les instructions indiquées dans la
partie entretien avant de toucher les pièces.
Le coupage plasma produit des étincelles et projections de
métal à très haute température. Lorsque la pièce refroidit
,
du laitier peut se former.
LES ÉTINCELLES VOLANTES ris
-
quent de provoquer des blessures.
DPortez une visière ou des lunettes de sécurité avec des écrans latéraux ap-
prouvées.
DPortez des vêtements de protection adéquats afin de protéger votre peau.
DAyez recours à des protège–tympans ou à un serre–tête ignifuges afin
d’éviter que les étincelles n’entrent dans vos oreilles.
Les rayons d’arc provenant du procédé de coupage
produisent des rayons visibles et invisibles intenses
(ultraviolets et infrarouges) qui peuvent entraîner des brûlures aux yeux et à la
peau.
LES RAYONS D’ARC peuvent en
-
traîner des brûlures aux yeux et à l
a
peau.
DLorsque vous coupez ou regardez quelqu’un couper, portez un masque ou
un écran facial avec le filtre approprié. La norme ANSI Z49.1 (reportez–
vous aux Principales normes de sécurité) suggère d’utiliser un filtre de
teintend9 (nd8 étant le minimum) pour tout travail de coupage faisant ap-
pel à un courant de moins de 300 A. On mentionne également dans la
norme Z49.1 qu’un filtre plus faible peut être utilisé lorsque l’arc est caché
par la pièce à couper. Comme cela est habituellement le cas pour les tra-
vaux de coupage à faible courant, les teintes énumérées au tableau 1 sont
fournies à titre d’information pour l’opérateur.
DPorter des lunettes de sécurité à coques latérales sous votre casque ou
écran facial.
DAyez recours à des écrans protecteurs ou à des rideaux pour protéger les
autres contre les rayonnements et les éblouissements; prévenez toute
personne sur les lieux de ne pas regarder l’arc.
DPortez des vêtements confectionnés avec des matières résistantes et igni-
fuges (cuir et laine) et des bottes de protection.
Tableau 1. Protection des yeux pour le coupage au plasma d’arc
Intensité de courant en ampères Filtre de teinte (minimum)
Moins de 20 no. 4
20 – 40 no. 5
40 – 60 no. 6
60 – 80 no. 8
Certaines applications de coupage produisent un bruit
constant, ce qui peut endommager l’ouïe si le niveau
sonore dépasse les limites permises par l’OSHA (repor-
tez–vous aux Principales normes de sécurité).
LE BRUIT peut endommager l’ouïe.
DUtilisez des protège–tympans ou un serre–tête antibruit si le niveau sonore
est élevé.
DPrévenez toute personne sur les lieux du danger relié au bruit.
LES FUMÉES ET LES GAZ peuvent
être dangereux.
Le coupage produit des vapeurs et des gaz. Respirer
ces vapeurs et ces gaz peut être dangereux pour la
santé.
DNe mettez pas votre tête au–dessus des vapeurs. Ne respirez pas ces va-
peurs.
DSi vous êtes à l’intérieur au moment du coupage, ventilez la pièce ou ayez
recours à une ventilation aspirante installée près de l’arc pour évacuer les
vapeurs et les gaz.
DSi la ventilation est médiocre, utilisez un respirateur anti–vapeurs
approuvé.
DVeuillez lire le Material Safety Data Sheets (MSDS) et les instructions du
fabricant pour obtenir plus de renseignements sur les métaux à couper, les
enrobages et les nettoyants.
DTravaillez dans un espace restreint uniquement s’il est bien ventilé ou si
vous portez un respirateur anti–vapeurs. Les vapeurs causées par le cou-
page et l’épuisement de l’oxygène peuvent altérer la qualité de l’air et
entraîner des blessures ou la mort. Assurez–vous que l’air ambiant est sain
pour la santé.
DNe coupez pas dans un endroit près d’opérations de décapage, de net-
toyage ou de vaporisation. La chaleur et les rayons d’arc peuvent réagir
avec les vapeurs et former des gaz hautement toxiques et irritants.
DNe coupez pas des métaux enrobés tels que des métaux galvanisés,
contenant du plomb ou de l’acier plaqué au cadmium, à moins que l’enroba-
ge ne soit ôté de la surface du métal à couper, que l’endroit où vous
travaillez ne soit bien ventilé, ou, si nécessaire, que vous ne portiez un res-
pirateur anti–vapeurs. Les enrobages ou tous métaux qui contiennent ces
éléments peuvent créer des vapeurs toxiques s’ils sont coupés.
DNe coupez pas de contenants qui renferment ou ont renfermés des matiè-
res toxiques ou réactives – vous devez en premier lieu les vider et les
nettoyer convenablement.
LE PLASMA D’ARC peut entraîner
des blessures.
La chaleur dégagée par le plasma d’arc peut entraîner de
sérieuses brûlures. La force de l’arc est un facteur qui
s’ajoute au danger de brûlures. La chaleur intense et la
puissance de l’arc peuvent rapidement passer au travers
de gants et de tissus.
DN’approchez pas le tube du chalumeau.
DNe saisissez pas la pièce à couper près de la ligne de coupage.
DL’arc pilote peut causer des brûlures – n’approchez pas le tube du chalu-
meau lorsque vous avez appuyé sur le gâchette.
DPortez des vêtements de protection adéquats qui recouvrent tout votre
corps.
DNe pointez pas le chalumeau en direction de votre corps ni de la pièce à
couper lorsque vous appuyez sur la gâchette – l’arc pilote s’allume automa-
tiquement.
DMettez l’alimentation hors tension et débranchez le cordon d’alimentation
avant de démonter le chalumeau ou de changer une pièce du chalumeau.
DUtilisez uniquement le ou les chalumeaux recommandés dans le manuel
de l’opérateur.
Les bouteilles de gaz contiennent du gaz sous haute
pression. Si une bouteille est endommagée, elle peu
t
exploser. Puisque les bouteilles de gaz font habituellemen
t
partie d’un processus de travail des métaux, assurez–vous
de les manipuler correctement.
LES BOUTEILLES peuvent explose
r
si elles sont endommagées.
DProtégez les bouteilles de gaz comprimé contre la chaleur excessive, les
chocs mécaniques, le laitier, la flamme, les étincelles et l’arc.
DInstallez et attachez les bouteilles dans la position verticale à l’aide d’une
chaîne, sur un support stationnaire ou un châssis porte–bouteille afin de
prévenir qu’elles ne tombent ou ne basculent.
DLes bouteilles ne doivent pas être près de la zone de coupage ni de tout
autre circuit électrique.
DUn contact électrique ne doit jamais se produire entre un chalumeau de
plasma d’arc et une bouteille.
DNe coupez jamais sur une bouteille pressurisée – une explosion en
résulterait.
DUtilisez uniquement des bouteilles de gaz, des détendeurs, des boyaux et
des raccords conçus pour l’application déterminée. Gardez–les, ainsi que
toute autre pièce associée, en bonne condition.
DDétournez votre visage du détendeur–régulateur lorsque vous ouvrez la
soupape de la bouteille.
DLe couvercle du détendeur doit toujours être en place, sauf lorsque vous
utilisez la bouteille ou qu’elle est reliée pour usage ultérieur.
DLisez et suivez les instructions sur les bouteilles de gaz comprimé, l’équi-
pement connexe et le dépliant P–1 de la CGA mentionné dans les
Principales normes de sécurité.

OM-194 473 Page 7
1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement
et la maintenance
DES PIECES CHAUDES peuvent pro-
voquer des brûlures graves.
DNe pas toucher des parties chaudes à mains nues.
DLaisser refroidir avant d’intervenir sur la torche.
DES ORGANES MOBILES peuvent
provoquer des blessures.
DS’abstenir de toucher des organes mobiles tels que
des ventilateurs.
DMaintenirfermés et verrouillés les portes, panneaux,
recouvrements et dispositifs de protection.
DES PARTICULES VOLANTES
peuvent blesser les yeux.
DPorter des lunettes de sécurité avec protections laté-
rales ou frontales.
LES CHAMPS MAGNÉTIQUES peuv-
ent affecter les stimulateurs cardia-
ques.
DPorteurs de stimulateur cardiaque, restez à distance.
DLes porteurs sont priés de consulter leur médecin
avant d’approcher les opérations de coupage
plasma.
L’EMPLOI EXCESSIF peut
SURCHAUFFER L’ÉQUIPEMENT.
DPrévoir une période de refroidissement; respecter le
cycle opératoire nominal.
DRéduire l’ampérage (épaisseur) avant de continuer à
couper ou réduire le facteur de marche.
Danger D’EXPLOSION D’HYDROGÈNE.
DLors du coupage d’aluminium partiellement ou totale-
ment immergé dans l’eau, de l’hydrogène libre peut
s’accumuler sous la pièce.
DConsultez votre ingénieur de coupage et les instruc-
tions de la table de coupage.
LA CHUTE DE L’APPAREIL peut
blesser.
DUtiliser l’anneau de levage uniquement pour soulever
l’appareil,NON PAS les chariot, les bouteilles de gaz
ou tout autre accessoire.
DUtiliser un engin d’une capacité appropriée pour sou-
lever l’appareil.
DEn utilisant des fourches de levage pour déplacer l’unité, s’assurer que
les fourches sont suffisamment longues pour dépasser du côté opposé
de l’appareil.
Risque D’INCENDIE OU
D’EXPLOSION.
DNe pas placer l’appareil sur, au-dessus ou à proximité
de surfaces infllammables.
DNe pas installer l’appareil à proximité de produits in-
flammables
DNe pas surcharger l’installation électrique – s’assurer que l’alimentation est
correctement dimensionné et protégé avant de mettre l’appareil en service.
LES CHARGES ÉLECTROSTATI-
QUES peuvent endommager les cir-
cuits imprimés.
DEtablir la connexion avec la barrette de terre avant de
manipulerdes cartes ou des pièces.
DUtiliser des pochettes et des boîtes antistatiques
pour stocker, déplacer ou expédier des cartes PC.
LE RAYONNEMENT HAUTE FRÉ-
QUENCE (H.F.) risque de provoquer
des interférences.
DLe Rayonnement haute frequence (H.F.) peut provo-
quer des interférences avec les équipements de ra-
dio–navigation et de communication, les services de
sécurité et les ordinateurs.
DDemander seulement à des personnes qualifiées familiarisées avec des
équipements électroniques de faire fonctionner l’installation.
DL’utilisateurest tenu de faire corriger rapidement par un électricien qualifié
les interférences résultant de l’installation.
DSi le FCC signale des interférences, arrêter immédiatement l’appareil.
DEffectuer régulièrement le contrôle et l’entretien de l’installation.
DMaintenir soigneusement fermés les portes et les panneaux des sources
de haute fréquence, maintenir les éclateurs à une distance correcte et utili-
ser une terre et et un blindage pour réduire les interférences éventuelles.
LE COUPAGE Ã L’ARC peut causer
des interférence.
DL’énergie électromagnétique peut gêner le fonction-
nement d’appareils électroniques comme des ordi-
nateurs et des robots.
DPour réduire la possibilité d’interférence, maintenir les câbles aussi courts
que possible, les grouper, et les poser aussi bas que possible (ex. par
terre).
DVeiller à couper à une distance de 100 mètres de tout équipement électroni-
que sensible.
DS’assurer que la source de coupage est correctement branchée et mise à
la terre.
DSi l’interférence persiste, l’utilisateur doit prendre des mesures supplémen-
taires comme écarter la machine, utiliser des câbles blindés de des filtres,
ou boucler la zone de travail.
1-4. Principales normes de sécurité
Safety in Welding and Cutting, norme ANSI Z49.1, de l’American Wel-
ding Society, 550 N.W. Lejeune Rd, Miami FL 33126
Safety and Health Sandards, OSHA 29 CFR 1910, du Superintendent
of Documents, U.S. Government Printing Office, Washington, D.C.
20402.
RecommendedSafe Practice for the Preparation for Welding and Cut-
ting of Containers That Have Held Hazardous Substances, norme AWS
F4.1,de l’American Welding Society, 550 N.W. Lejeune Rd, Miami FL
33126
NationalElectrical Code, NFPA Standard 70, de la National Fire Protec-
tion Association, Batterymarch Park, Quincy, MA 02269.
SafeHandling of Compressed Gases in Cylinders, CGA Pamphlet P-1,
de la Compressed Gas Association, 1235 Jefferson Davis Highway,
Suite501, Arlington, VA 22202.
Règles de sécurité en soudage, coupage et procédés connexes, norme
CSA W117.2, de l’Association canadienne de normalisation, vente de
normes,178 Rexdale Boulevard, Rexdale (Ontario) Canada M9W 1R3.
Safe Practices For Occupation And Educational Eye And Face Protec-
tion, norme ANSI Z87.1, de l’American National Standards Institute,
1430 Broadway, New York, NY 10018.
Cuttingand Welding Processes, norme NFPA 51B, de la National Fire
Protection Association, Batterymarch Park, Quincy, MA 02269.

OM-194 473 Page 8
1-5. Information sur les champs électromagnétiques
Donnéessur le soudage électrique et sur les effets, pour l’organisme,
des champs magnétiques basse fréquence
Le courant de soudage ou de coupage passant dans les câbles de puis-
sance crée des causera des champs électromagnétiques. Il y a eu et
il y a encore un certain souci à propos de tels champs. Cependant,
après avoir examiné plus de 500 études qui ont été faites pendant une
périodede recherche de 17 ans, un comité spécial ruban bleu du Natio-
nal Research Council a conclu: “L’accumulation de preuves, suivant le
jugementdu comité, n’a pas démontré que l’exposition aux champs ma-
gnétiques et champs électriques à haute fréquence représente un
risqueàla santé humaine”. Toutefois, des études sont toujours en cours
et les preuves continuent à être examinées. En attendant que les
conclusions finales de la recherche soient établies, il vous serait sou-
haitablede réduire votre exposition aux champs électromagnétiques
pendantle soudage ou le coupage.
Afin de réduire les champs électromagnétiques dans l’environnement
de travail, respecter les consignes suivantes :
1 Garder les câbles ensembles en les torsadant ou en les
attachant avec du ruban adhésif.
2 Mettre tous les câbles du côté opposé de l’opérateur.
3 Ne pas courber pas et ne pas entourer pas les câbles autour de
vous.
4 Garder le poste de soudage et les câbles le plus loin possible de
vous.
5 Relier la pince de masse le plus près possible de la zone de
soudure.
Consignes relatives aux stimulateurs cardiaques :
Les consignes mentionnées précédemment font partie de celles desti-
nées aux personnes ayant recours à un stimulateur cardiaque. Veuillez
consultervotre médecin pour obtenir plus de détails.

OM-194 473 Page 9
SECTION 2 – DEFINITIONS
2-1. Warning Label Definitions
Warning! Watch Out! There are
possible hazards as shown by the
symbols.
1 Cuttingsparks can cause
explosion or fire.
1.1 Keep flammables away from
cutting. Do not cut near
flammables.
1.2 Cutting sparks can cause
fires. Have a fire extinguisher
nearby, and have a
watchperson ready to use it.
1.3 Do not cut on drums or any
closed containers.
2 The plasma arc can cause
injury and burns.
2.1 Turn off power before
disassembling torch.
2.2 Do not grip material near
cutting path.
2.3 Wear complete body
protection.
3 Electric shock from torch or
wiring can kill.
3.1 Wear dry insulating gloves.
Do not wear wet or damaged
gloves.
3.2 Protect yourself from electric
shock by insulating yourself
from work and ground.
3.3 Disconnect input plug or
power before working on
machine.
4 Breathing cutting fumes can
be hazardous to your health.
4.1 Keep your head out of the
fumes.
4.2 Use forced ventilation or local
exhaust to remove the fumes.
4.3 Use ventilating fan to remove
fumes.
5 Arc rays can burn eyes and
injure skin.
5.1 Wear hat and safety glasses.
Use ear protection and button
shirt collar. Use welding
helmet with correct shade of
filter. Wear complete body
protection.
6 Become trained and read the
instructions before working on
the machine or cutting.
7 Do not remove or paint over
(cover) the label.
1/96
1 1.1 1.2 1.3
3 3.1 3.2 3.3
4 4.1
+
22.1 2.2
+
5
+
2.3
S-179 219
+
6 7
5.1
4.2 4.3

OM-194 473 Page 10
2-2. Manufacturer’s Rating Label For CE Products
and CE markings only apply when the torch is used with shielded parts: retaining cup (197 567) and drag shield (196 929).
S
2-3. Symbols And Definitions
AAmperes Plasma Arc Cutting
(PAC) Adjust Air/Gas Pressure Low Air Pressure Light
VVolts Increase No – Do Not Do
This Temperature
Protective Earth
(Ground) Single Phase Constant Current Voltage Input
On Off Percent Direct Current
U
0Rated No Load
Voltage (Average)
U
1Primary Voltage U2Conventional Load
Voltage Line Connection
I1max Rated Maximum
Supply Current I2Rated Welding Current
X
Duty Cycle
Single Phase
Static Frequency
Converter-
Transformer-
Rectifier
IP Degree Of
Protection Loose Shield Cup Input Hz Hertz
I
1eff Maximum Effective
Supply Current

OM-194 473 Page 11
SECTION 3 – INSTALLATION
3-1. Specifications For Non-CE Power Sources
Primary
Volts Primary Amperes Primary Service (Recommended) Secondary Volts (DC) Secondary Amperes KW KVA Power Factor
Max**
OCV
(DC)
120 20.32(0.25*) 20A 110 12 2.01 2.44 0.82 353
*While idling
**10% High line condition
3-2. Specifications For CE Power Sources
Primary
Volts Primary Amperes Primary Service (Recommended) Secondary Volts (DC) Secondary Amperes KW KVA Power Factor
Max**
OCV
(DC)
IP Rating
(CE Model
Only)
230 10 (0.25*) 10A 110 12 1.89 2.30 0.82 350 23
*While idling
**10% High line condition
3-3. Specifications For Torch
Air-cooledtorch for plasma arc cutting (PAC)
35% duty cycle
Compressor output: 1 SCFM (28.3 L/min) at 40 PSI (276 kPa)
Safety interlock devices shut down power source
Safety trigger guard
Cutting capacity: see Section 3-1
3-4. Duty Cycle And Overheating
Duty Cycle is percentage of 10 min-
utes that unit can cut at rated load
withoutoverheating.
If unit overheats, thermostat(s)
opens, output stops, Temperature
trouble light goes On, and cooling
fan runs. Wait fifteen minutes for
unit to cool or temperature light to
go off. Reduce amperage or duty
cycle before cutting or gouging.
YExceeding duty cycle can
damage unit and void
warranty.
Overheating
duty1 4/95 – 802 459-B
3-1/2Minutes Cutting 6-1/2 Minutes Resting
0
15
Minutes

OM-194 473 Page 12
3-5. Torch Dimensions And Weight
Ref. 801 397-A
3.0 lb (1.4 kg)
1 in
(25 mm)
8-3/8 in
(213 mm)
1-3/8 in
(35 mm)
18 in
(457 mm)
3-6. Selecting A Location
loc_2 3/96 - Ref. 802 459-B / 802 676-A / 802 460-B
1 LiftingHandle
Use handle to lift unit.
2 Hand Cart
Use cart or similar device to move
unit.
3 Non-CE Or CE Plate Label
Use label to determine input power
needs.
4 120 VAC Receptacle (Non-CE
Models)
5 230 VAC Receptacle
(CE Models)
Locate unit near correct input
power supply.
YSpecial installation may be
required where gasoline or
volatileliquids are present –
see NEC Article 511 or CEC
Section20.
6-3/4 in
(171 mm)
17 in
(432 mm)
Movement 1
2
Location And Airflow
3
Dimensions And Weight
42 lb (19.1 kg) – Non-CE Models
10 in
(254 mm)
10 in
(254 mm)
52.3 lb (23.7 kg) – CE Models
3
4
5

OM-194 473 Page 13
3-7. Connecting Work Clamp
802 463-A
1 Work Clamp
2 Workpiece
Connect work clamp to a clean,
paint-freelocation on workpiece, as
close to cutting area as possible.
1
2
3-8. Connecting Input Power
802 460-B
Check input voltage available at
site.
1 Grounded120 VAC
Receptacle (Non-CE Models)
A 120 volt, 20 ampere individual
branch circuit protected by
time-delayfuses or circuit breaker
is required (see Section 3-1).
2 Plug From Unit
Select extension cord of 12 AWG
for up to 53 ft (16 m).
3 Grounded 230 VAC
Receptacle (CE Models)
A 230 volt, 10 ampere individual
branch circuit protected by
time-delayfuses or circuit breaker
is required (see Section 3-1).
4 Plug From Unit (Customer
Supplied)
Select extension cord of 14 AWG
for up to 133 ft (41 m).
YSpecial installation may be
required where gasoline or
volatileliquids are present –
see NEC Article 511 or CEC
Section20.
2
1
23
4

OM-194 473 Page 14
SECTION 4 – OPERATION
4-1. Controls
2
3
1
OFF
ON
POWER
CUP
TEMP
INPUT VOLTAGE
1 Power Switch
2 Power Light
Use light to tell if unit is energized and ready
to operate. Light goes off if input power is not
with specified range (see trouble light infor-
mation).
3 Trouble Light
Trouble light comes on for the following
conditions:
a If cup is removed from torch (unit
power must be turned off and back
on again)
b If unit overheats
c If input power is not within
specification [93 to 137 vac (non-
CE models), 186 to 274 vac (CE
models)].If input power is outside of
specified range, cycle power by
placing the power switch in the off
positionand back on again. Check
inputpower if problem continues.
4-2. Cutting Speed
The cutting speed curve shows the
recommended maximum cutting
speed capabilities of the power
source and torch for mild steel of
various thickness.
The best cut quality is achieved by
cutting near the chart line. Cutting
below the line (too slow) will result
in excess dross. Cutting above the
line (too fast) will cause blowback
and lack of penetration.
Recommendedproduction cutting speed vs. material thickness is approxi-
mately10 ipm at 1/8 in (3.2 mm) mild steel thickness at max setting.

OM-194 473 Page 15
4-3. Trigger Safety Lock
Trigger Locked Trigger Unlocked
1 Trigger
801 545-A
1

OM-194 473 Page 16
out bottom of cut.
801 400-A
4-4. Sequence Of Operation
After cutting arc starts, slowly
start moving torch across metal.
Adjust torch speed so
sparks go thru metal and Pause briefly at end of cut before releasing trigger.
EXAMPLE Of Cutting Operation
Raise trigger lock and press
trigger. Pilot arc starts.
Postflow continues for approx. 12 seconds
after releasing trigger; cutting arc can be in-
stantly restarted during postflow by raising
trigger lock and pressing trigger.
The pilot arc starts immediately when trigger is pressed.
For shielded cutting, place drag shield on edge
of metal. For non-shielded cutting (non-CE
only), use 1/8 in (3.2 mm) standoff distance
(dragging tip will reduce tip life).
.Moisturefrom the compressor will form in the air line and at
the torch. It will be normal to sometimes see moisture come
out the end of the torch.
As a convenience, the torch can be set up
with two cutting combinations, either drag
or non-shielded cutting. The torch comes
standard with drag cutting.
.Maximumperformance on thicker materials can be obtained by using
non-shieldedcutting with a 1/16 - 1/8 in (1.6 - 3.2 mm) standoff.
197 567
196 929
Use retaining cup (197 567) and drag
shield (196 929) to obtain a 1/16 in
(1.6 mm) standoff automatically. This
combination is designed to allow
dragging the torch directly on the
workpiece.
Use shields for ease of use when
cutting with a template, or when drag
cutting is preferred.
Drag Cutting 196 926
196 928
1/16-1/8 in
(1.6-3.2 mm)
standoff
workpiece
Use retaining cup (196 928) and hold a
1/16-1/8 in (1.6-3.2 mm) standoff between
the workpiece and cutting tip.
Use non-shielded when visually following
a line.
.This combination can be used for drag
cutting but does not provide optimum
cuttingperformance on thicker material.
Non-Shielded Cutting
