OWNERS MANUAL

1 Read these instructions.

2 Keep these instructions.

3 Heed all warnings.

4 Follow all instructions.

5 Do not use this apparatus near water.

6 Clean only with dry cloth.

7 Do not block any ventilation openings. Install in accordance with the

manufacturer's instructions.

8 Do not install near any heat sources such as radiators, heat registers, stoves,

or other apparatus (including amplifiers) that produce heat.

9 Do not defeat the safety purpose of the polarized or grounding-type plug. A

polarized plug has two blades with one wider than the other. A grounding

type plug has two blades and a third grounding prong. The wide blade or the

third prong are provided for your safety. If the provided plug does not fit into

your outlet, consult an electrician for replacement of the obsolete outlet.

10 Protect the power cord from being walked on or pinched particularly at plugs,

convenience receptacles, and the point where they exit from the apparatus.

11 Only use attachments/accessories specified by the manufacturer.

12 Use only with the cart, stand, tripod, bracket, or table specified by

the manufacturer, or sold with the apparatus. When a cart is used,

use caution when moving the cart/apparatus combination to avoid

injury from tip-over.

13 Unplug this apparatus during lightning storms or when unused for long

periods of time.

14 Refer all servicing to qualified service personnel. Servicing is required when

the apparatus has been damaged in any way, such as power-supply cord or

plug is damaged, liquid has been spilled or objects have fallen into the

apparatus, the apparatus has been exposed to rain or moisture, does not

operate normally, or has been dropped.

15 Do not expose this apparatus to dripping or splashing and ensure that no

objects filled with liquids, such as vases, are placed on the apparatus.

16 To completely disconnect this apparatus from the AC Mains, disconnect the

power supply cord plug from the AC receptacle.

17 The mains plug of the power supply cord shall remain readily operable.

WARNING : To reduce the risk of fire or electric shock , do not expose this

apparatus to rain or moisture .

INTRODUCTION

Congratulations on your purchase of MIRAGE®speakers! Proprietary technology

and high quality manufacturing will allow you to enjoy the most natural and

accurate music reproduction for many years. The advice offered in this manual is

aimed at helping you maximize and maintain peak performance, and therefore, your

listening satisfaction. Please take the time to read all of the instructions contained

in this manual to make certain your system is properly installed and functioning

correctly.

COMPANY BACKGROUND

MIRAGE speakers are the result of extensive research into accurate sonic

reproduction and represent the leading edge in speaker design and performance.

The finest components and cabinet materials combined with sophisticated

manufacturing and quality control procedures ensure many years of exceptional

performance and listening pleasure.

BREAK-IN PERIOD

We strongly advise that you resist the temptation to play the MIRAGE speakers to

their full capabilities or experiment with critical placement and listening until they

have been properly broken in. This process should last approximately 50 hours. This

can be easily be done by putting your compact disc player on Repeat mode, while

playing a CD with a wide dynamic range at normal listening levels.

CABINET CARE

Great care and craftsmanship has gone into the construction and finish of the

cabinet. Periodically use a soft, dry cloth to remove dust or fingerprints. Do not use

paper towels or other abrasive materials as it may damage the finish.

NOTE: Please retain the carton and packing material for your MIRAGE

products, to protect them in the event of a move or if they need to be

shipped to a service center. Product received damaged by a service center

that has been shipped by the end user in other than the original packaging

will be repaired, refurbished and properly packaged for return shipment, at

the end user's expense.

SUBWOOFER PLACEMENT

The placement of your new MIRAGE subwoofer is critical to its performance. The

three most common locations include: in the corner of the room (which can result in

a boomy or exaggerated low frequency response), placement along one wall but

out of the corner (moderate bass performance with increased fidelity over corner

placement), or alongside a front speaker (creating a better blend with the front

speaker, but sacrificing overall volume). Experimentation with subwoofer placement

is highly encouraged, as slight adjustments can create large benefits in sound

reproduction. To further test subwoofer placement, install the subwoofer temporarily

in your main listening position and while playing a familiar piece of music, walk

around the listening room until you find the best sounding position. This is a

possible location for the subwoofer to be placed.

SPIKES

Spikes are included with every speaker and are designed to decouple the speaker

from the floor. With the speaker upside-down (be sure to protect the speaker

surface when doing this), insert the spikes into the threaded insert in the base.

Tighten the nut on each spike, to ensure a sturdy and stable footing is established.

The nuts also allow for the speaker balance to be fine tuned when the speaker is

standing up,ensuring the speaker is level and plumb. If your flooring is hardwood or

a hard surface like tile, laminate flooring, etc, the included protective discs are

designed to be placed between the spike and the floor, with the padded side down,

to protect your flooring. Simply lay the protective discs on the floor and position the

speaker so the point of the spike fits into the hole in the top of the protective disc.

The included rubber bumpers can be used instead of the spike feet.

owners manual

IMPORTANT SAFETY

INSTRUCTIONS –

READ CAREFULLY!

The lightning flash with arrowhead symbol. Within an

equilateral triangle is intended to alert the user to the presence

of uninsulated “dangerous voltage” within the products

enclosure that may be of sufficient magnitude to constitute a

risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended

to alert the user to the presence of important operating and

maintenance (servicing) instructions in the literature

accompanying the appliance.

CAUTION: The included spike feet could damage hard surface floorings if

used incorrectly.

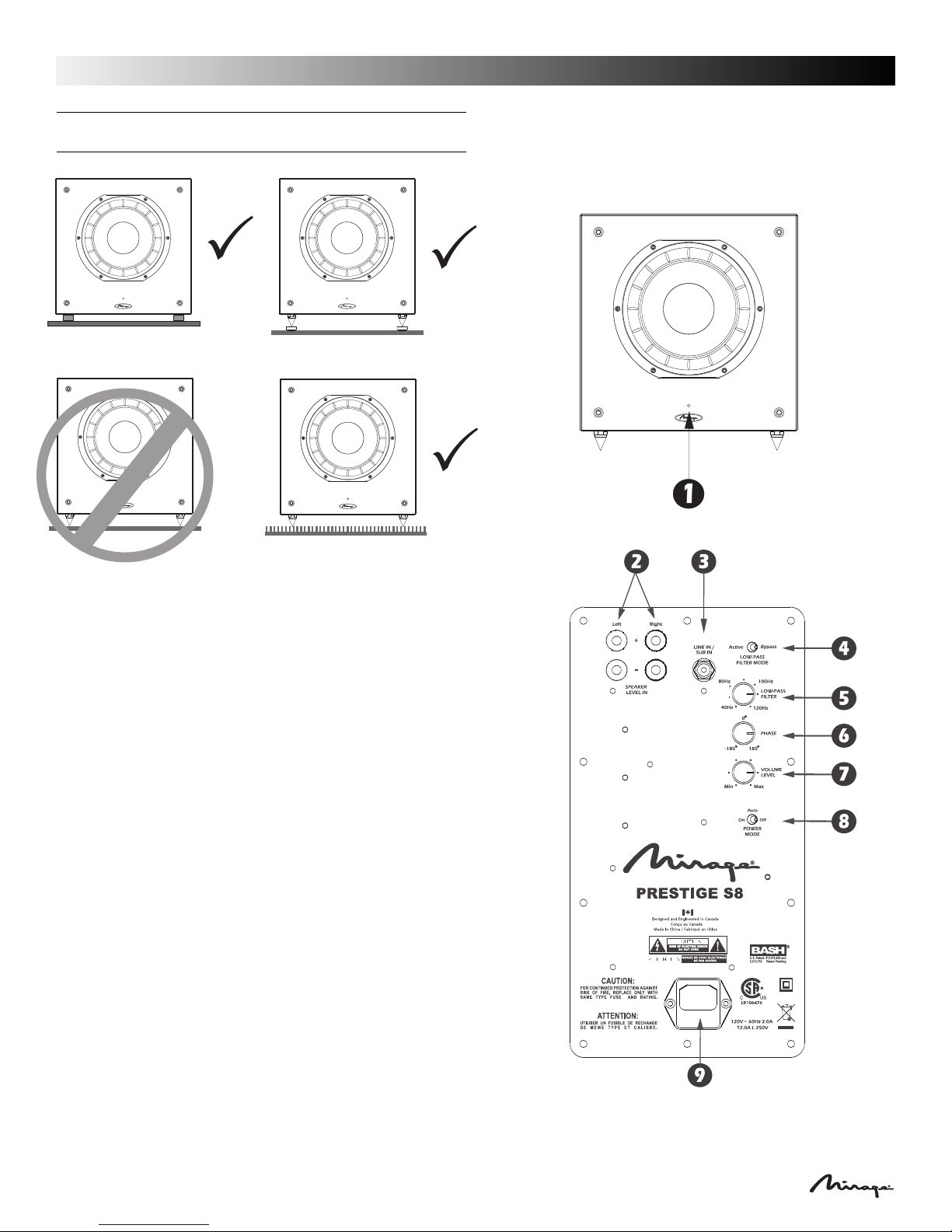

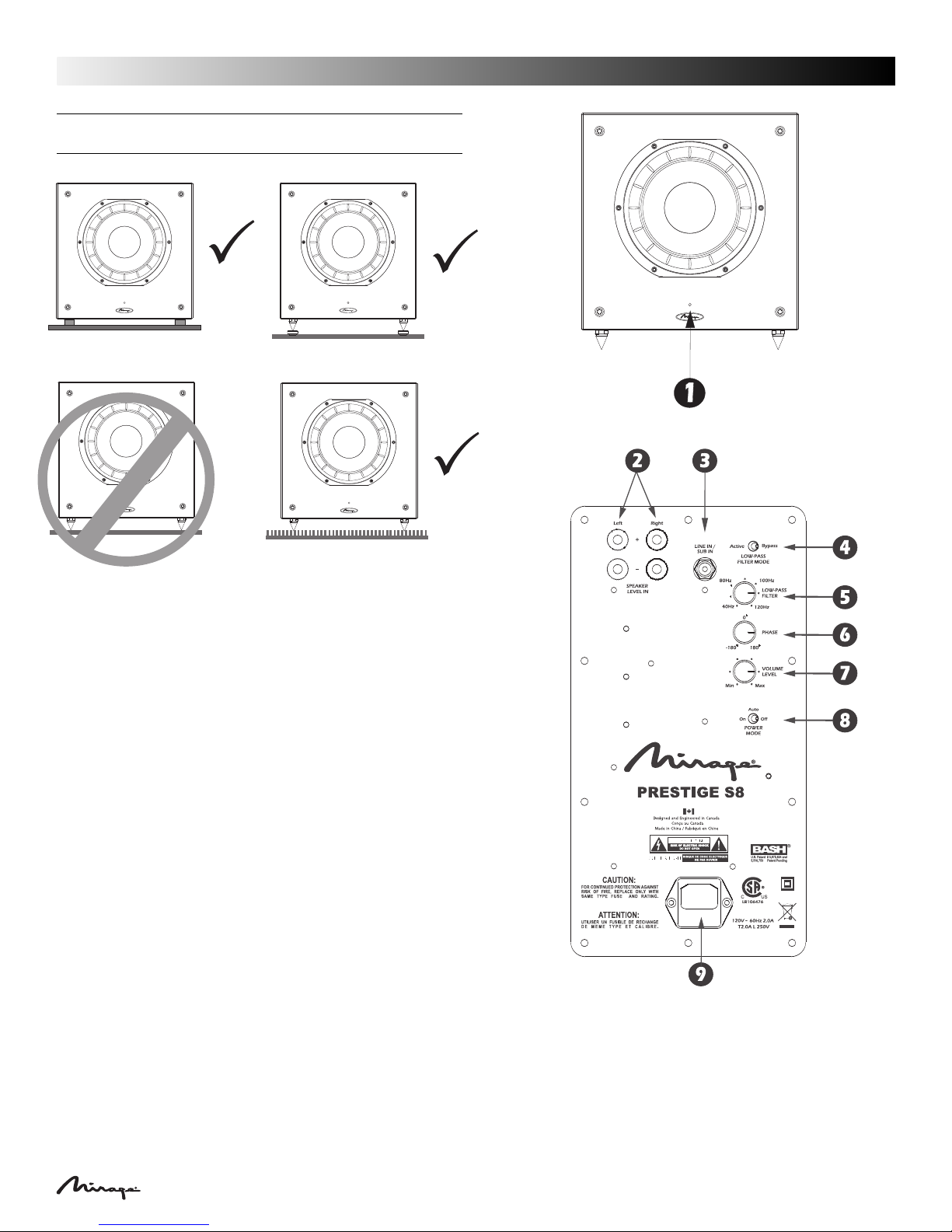

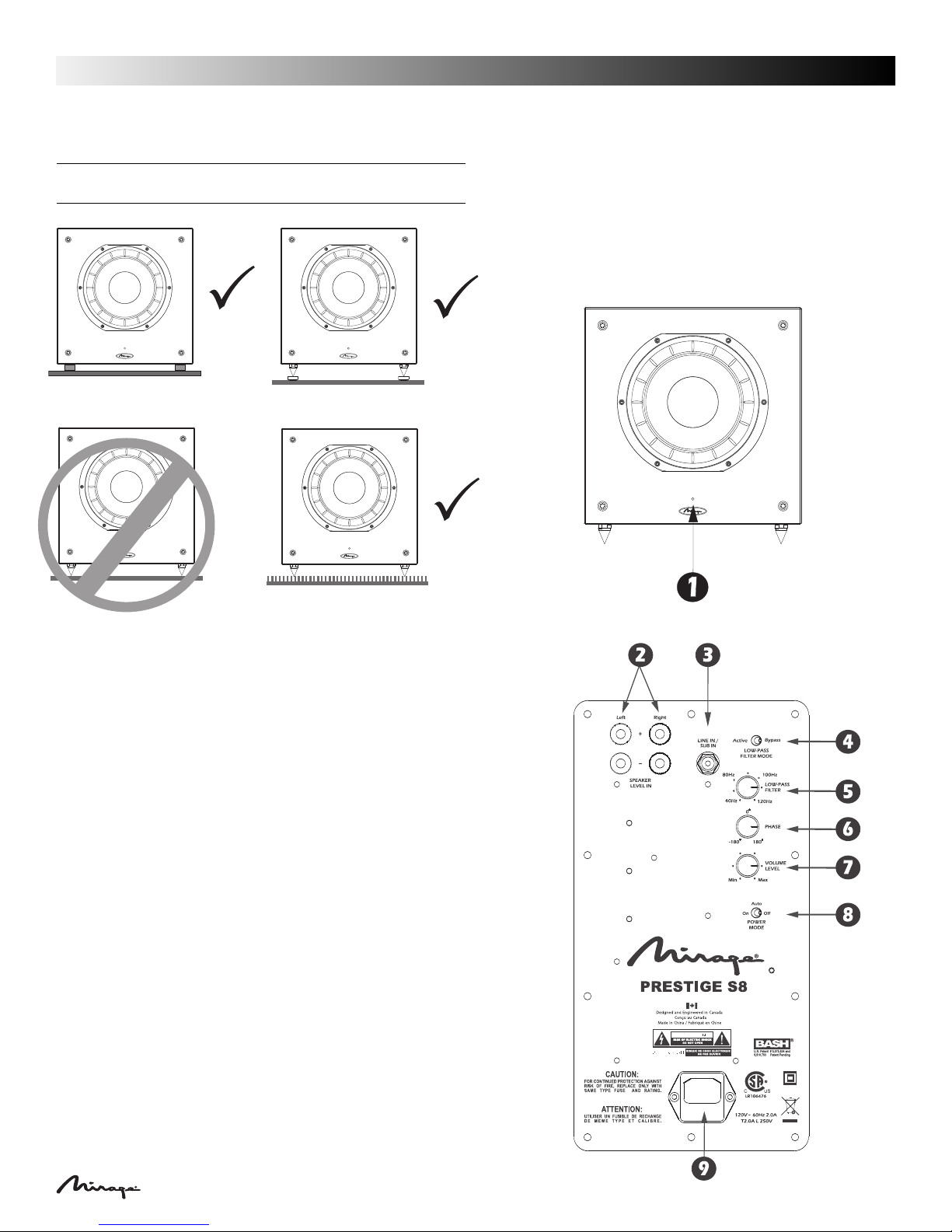

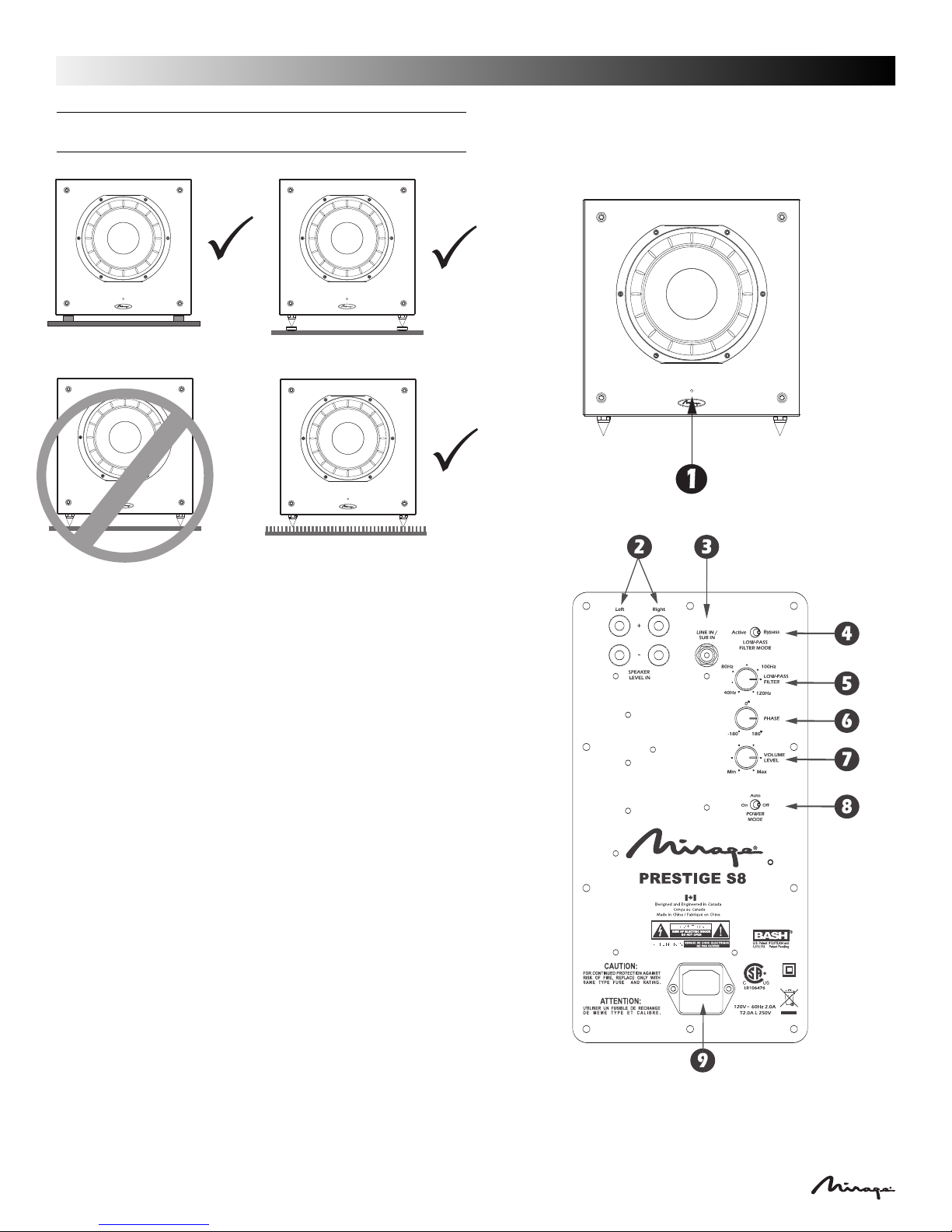

TERMINOLOGY AND CONTROLS

eSTATUS INDICATOR – The LED found on the front panel will illuminate in blue

when the subwoofer is functioning. If the unit is in Auto mode and is not

receiving a signal, the light will remain off.

rSPEAKER LEVEL IN – The Speaker Level inputs are designed to be used on

receivers or amplifiers that do not incorporate any RCA type subwoofer

outputs. If your receiver is equipped with an RCA type subwoofer output,

these speaker level inputs should not be utilized.

tLINE IN/SUB IN – These inputs are an RCA type LFE/stereo/mono input. If you

are connecting your subwoofer to a pre-amp/processor with a LFE or

Subwoofer pre-amp output, connect a single RCA cable to the LFE/Left input.

uCROSSOVER MODE – This switch allows for the selection of either crossover

Activated or Crossover Bypassed. (Please see the connections section for

suggestions on which mode is appropriate for your installation.)

iLOW-PASS FILTER – This control allows for the adjustment of the low-pass

filter. Adjustments can infinitely be made from 40Hz to 120Hz. This will

determine the highest frequency that the subwoofer will reproduce.

oPHASE – This switch allows for the adjustment of the phase of the subwoofer,

in relation to the speakers used in your system, from -180 to +180 degrees.

pVOLUME LEVEL – This knob can be adjusted to control the level of output

from your subwoofer. The level chosen should allow the subwoofer to blend

its output with that of the rest of your audio system.

aPOWER MODE – This switch can be set to either On, Off or Auto. If the switch

is in the Off position, the subwoofer will not power up. If the switch is in the

On position, it will constantly remain on. If the switch is set to the Auto

position, when a signal is present the subwoofer will turn on and will

automatically turn off several minutes after a signal is no longer present.

sPOWER CORD CONNECTOR – Connect the power cord from your AC outlet

to this input. Connecting your subwoofer to a surge protector or line

conditioner is always recommended. Do not connect the power cord to the

switched or unswitched outlet of your receiver as this could damage your

subwoofer and receiver.

owners manual

CONNECTING YOUR MIRAGE SUBWOOFER

CAUTION: All power should be turned off to your system before any

connections are made. Careful attention should be taken to ensure that all

electronic components are not connected to an AC source. Not doing so

could result in potential damage to the system.

METHOD 1 – RCA – SUB IN FOR HOME THEATER OR LFE

APPLICATIONS

1 On the rear of the receiver/pre-amp there should be a single RCA type jack

marked “Subwoofer/Pre-Amp Out”. Connect a single RCA cable from that

jack to the tLINE IN/SUB IN on the rear of the subwoofer. A standard male

to male RCA cable is needed.

2 After connecting the single tLINE IN/SUB IN connection, plug your MIRAGE

subwoofer into an AC outlet. Do not use the AC outlet on the rear of your

receiver. After plugging in the unit, switch the Main Power to On.

3 Select either the Crossover Mode Active or Bypass u. The Crossover Mode

Active switch position should be used when connecting your MIRAGE

subwoofer to a receiver without bass management or when you wish to

manually control the crossover and volume settings (such as in a music

system). The Crossover Bypass switch position should be used when

connecting to a receiver with bass management (such as in a digital surround

sound movie system). This connection defeats the crossover feature on the

MIRAGE subwoofer, allowing this control to be handled by the receiver.

Adjusting the front panel Volume Control pwill still be required.

4 See Final System Adjustments, below.

METHOD 2 – SPEAKER LEVEL – FOR MUSIC APPLICATIONS

1 The other way to connect your subwoofer to your receiver is using a speaker

wire connection, by simply connecting the speaker wires from the Front

Left and Right Speaker Outputs on your receiver to the Left and Right

rSPEAKER LEVEL IN on rear of the subwoofer. It is imperative that speaker

polarities be maintained, one must connect the positive and negative wires to

the appropriate positive and negative terminals. Failure to do so will result in

an out of phase connection, severely limiting the amount of bass in your

system.

2 After connecting the rSPEAKER LEVEL IN (speaker wire) between your

receiver and subwoofer, ensure no fray wires are touching, as this could cause

a short circuit and damage your electronics. Plug your MIRAGE subwoofer

into an AC outlet. Do not use the AC outlet on the rear of your receiver.

3 See Final System Adjustments, below.

FINAL SYSTEM ADJUSTMENTS

1 After having turned on the main power switch and having broken-in the

speaker, select the correct position for the aPOWER MODE, either On or

Auto depending on your system. The Auto selection will leave the unit in a

self-sensing mode, such that should the unit sense an audio signal it will turn

itself on and then shut down after several minutes without signal, while in

the On position the subwoofer always remains on. Should the system not be

used for an extensive period of time, it is recommended that the subwoofer

be unplugged from the AC.

2 Adjust the pVOLUME LEVEL of your MIRAGE subwoofer so that the volume

of your subwoofer matches the overall system volume. This ensures a smooth

transition between the low and high frequencies of your system.

3 Adjust the iLOW-PASS FILTER on your MIRAGE subwoofer so that the

frequency range of the subwoofer blends well with that of the front speakers.

Setting the crossover too low will create a gap between the frequency

response of the front speakers and that of the subwoofer, while setting the

crossover frequency too high will create a doubling of certain frequencies,

making the music sound boomy. When using small satellite speakers, the

appropriate crossover frequency should be from 90Hz to 120Hz, for the

bookshelf speakers 70Hz to 90Hz and for the large floorstanding speakers

40Hz to 70Hz.

4 Adjust the oPHASE CONTROL so that the subwoofer integrates fully with

the rest of your audio system. This control ensures that the subwoofer

operates in phase with the rest of the system, as an out of phase subwoofer

will either sound like it is lacking in bass performance or that its timing is off.

This setting will be determined by your listening position, the characteristics of

your listening room and its interaction with your MIRAGE subwoofer. An out

of phase speaker means that the speaker cone is moving inwards when it

should be moving outwards, like the other speakers in your system, causing

cancellations of certain frequencies. By adjusting the phase control, one can

ensure that all speakers move in the proper direction, at the same time.

5 Steps 2, 3 and 4 might require repeating in order to fine tune your system.

Ensuring the proper blending between the speakers and the subwoofer is

critical to the performance of your system, as a whole.

WARRANTY OUTSIDE OF THE

UNITED STATES

Outside of North America, the warranty may be changed to comply with local

regulations. Ask your local MIRAGE dealer for details of the LIMITED WARRANTY

applicable in your country.

WARRANTY FOR THE UNITED STATES

AND CANADA

Please see the warranty document on the back cover

“MIRAGE”, the “MIRAGE” logo, are trademarks of Audio Products International Corp.

owners manual

1 Lire les instructions

2 Conserver les instructions

3 Observer les mises en garde

4 Suivre les instructions

5 Ne pas utiliser près d'un plan d'eau

6 Nettoyer avec un chiffon sec.

7 Ne pas obstruer ou recouvrir les fentes et les ouvertures de l'enceinte. Installer

conformément aux instructions du fabricant.

8 Ne pas placer l'appareil à proximité d'une source de chaleur telles que

radiateurs, bouches d'air chaud, cuisinières ou autres.

9 Ne PAS faire échec aux fins de protection de la fiche polarisée. Le cordon

d'alimentation de l'appareil peut être muni d'une fiche polarisée (fiche avec

lames de largeur différente). Une telle fiche ne peut être introduite dans la

prise que dans un seul sens. Il s'agit là d'une importante caractéristique de

sécurité. Si la fiche ne peut être insérée à fond dans la prise, l'inverser et

essayer à nouveau. Si cela ne règle pas le problème, communiquer avec un

électricien pour faire remplacer la prise.

10 Le cordon d'alimentation devrait être placé de manière à prévenir tout risque

d'écrasement ou de pincement par des objets. Apporter une attention toute

particulière aux points de connexion et de branchement.

11 N'utiliser que les accessoires recommandés par le fabricant.

12 N'utiliser qu'avec un chariot, base, trépied, support ou table

recommandé par le fabricant. Si un chariot est utilisé, faire preuve

de prudence lors du déplacement du chariot afin de prévenir tout

risque de blessure entraîné par le basculement des enceintes.

13 Débrancher le cordon d'alimentation pendant les orages ou s'il est prévu que

l'appareil ne sera pas utilisé pendant une longue période.

14 Confier toute réparation à un technicien qualifié. Une révision s'impose

lorsque l'appareil a été endommagé d'une manière ou d'une autre : cordon

d'alimentation ou fiche endommagé, déversement de liquide ou introduction

d'un objet dans l'appareil, exposition à la pluie ou à une humidité excessive,

non fonctionnement ou chute de l'appareil.

15 Protéger l'appareil contre les risques d'éclaboussures et s'assurer qu'aucun

objet rempli de liquide, tel un vase, ne soit placé dessus.

16 Pour s'assurer que l'appareil n'est pas sous tension, débrancher le cordon

d'alimentation de la prise secteur.

17 Positionner l'appareil de manière que la fiche du cordon d'alimentation soit

aisément accessible.

AVERTISSEMENT : Afin de réduire le risque d'incendie et de choc électrique,

ne pas exposer l'appareil à la pluie ou à une humidité excessive.

AVANT-PROPOS

Nous vous félicitons d'avoir choisi les enceintes acoustiques MIRAGE®! La

technologie exclusive à MIRAGE et la haute qualité de ses procédés de fabrication

vous permettront de tirer plaisir, de longues années durant, d'une restitution

musicale aussi naturelle que précise. Les conseils donnés dans ce manuel vous

aideront à obtenir et à maintenir un rendement optimal et, par conséquent, une

entière satisfaction. Veuillez donc lire attentivement toutes les instructions pour vous

assurer que vos enceintes sont installées de la manière appropriée et qu'elles

fonctionnent correctement.

BREF HISTORIQUE DE L’ENTREPRISE

Les enceintes MIRAGE sont le résultat de recherches poussées dans les domaines de

la restitution sonore et représentent la fine pointe en matière de conception et de

rendement des haut-parleurs. Les composants et les matériaux de la meilleure

qualité, de pair avec les techniques de fabrication et de contrôle de qualité les plus

évoluées qui soient, sont garants de longues années de performance exceptionnelle

et de plaisir musical.

PÉRIODE DE RODAGE

Nous vous recommandons fortement de résister à la tentation de faire fonctionner

immédiatement les enceintes MIRAGE à leur pleine puissance. N'essayez pas divers

positionnements et ne procédez pas à des tests d'écoute avant que les enceintes ne

soient bien rodées. Le processus est tout simple : mettez votre lecteur de disques

compacts en mode répétition et faites jouer un CD avec une dynamique étendue, à

un niveau d'écoute moyen, durant une période d'environ 50 heures.

ENTRETIEN DU COFFRET

Toute une somme d'expertise et de soins a présidé à la construction et à la finition

des coffrets de vos enceintes. Essuyez-les régulièrement avec un chiffon doux et sec

pour éliminer la poussière et les marques de doigts. Évitez les essuie-tout en papier

et les produits abrasifs - ils pourraient abîmer le fini.

NOTA : Conservez le carton et les matières d'emballage en vue de protéger

les enceintes dans l'éventualité où il deviendrait nécessaire de les expédier

à un centre de service pour fins de réparation. Tout appareil qui est expédié

par l'utilisateur dans un emballage autre que celui d'origine et qui serait

reçu endommagé, sera réparé, remis en état et emballé pour expédition aux

frais de l'utilisateur.

POSITIONNEMENT DE L'ENCEINTE

D'EXTRÊMES-GRAVES

Le positionnement de l'enceinte d'extrêmes-graves est d'importance critique pour

son rendement acoustique. Les trois positions les plus communes sont : dans un

coin (ce qui peut conférer un rendu “caverneux” et ou trop accentué), contre un

mur mais loin d'un coin (ce qui confère un rendu acceptable, avec plus de fidélité

que dans un coin) ou près d'un haut-parleur avant (ce qui donne un bon rendu,

mais avec moins de dynamisme). Si, après l'installation, le rendu vous semble laisser

à désirer, faites l'essai de divers positionnements. Aussi surprenant que cela puisse

paraître, un déplacement de quelques pouces peut considérablement modifier le

rendu sonore en basse fréquence. Pour tester le positionnement de l'enceinte

d'extrêmes-graves, installez temporairement l'enceinte dans votre position d'écoute

et en écoutant à une pièce de musique, faites le tour de la pièce jusqu'à ce que

vous ayez repéré la position offrant le meilleur rendu sonore.

CRAMPONS

Des crampons sont fournis avec chaque enceinte ; ils sont conçus pour découpler les

enceintes du plancher. Placez l’enceinte sens dessus dessous (prenez soin de

protéger la surface de l’enceinte) et insérez les crampons dans les douilles filetées

sous le fond. Serrez l’écrou sur chaque crampon de manière à assurer une assise

stable et solide. Les écrous permettent également un réglage fin de manière que les

enceintes soient bien de niveau et d’aplomb. Si le plancher est de bois franc ou est

recouvert d’une surface dure telle que céramique, lamelles, etc. installez les disques

protecteurs entre les crampons et le plancher, partie rembourrée sur le dessous. Pour

ce faire, placez les disques protecteurs sur le plancher et positionnez les enceintes

de manière que le crampon s’insère dans le trou sur le dessus du disque. Il est

possible d’utiliser les tampons en caoutchouc fournis à la place des crampons.

manuel de l’utilisateur

IMPORTANTES

CONSIGNES DE

SÉCURITÉ –

LIRE ATTENTIVEMENT!

L'éclair à extrémité fléchée placé dans un triangle équilatéral est

destiné à attirer l'attention de l'utilisateur sur la présence d'une «

tension potentiellement dangereuse » et non isolée se trouvant

dans les limites du coffret de l'appareil dont la puissance est

suffisante pour constituer un risque important d'électrocution.

Le point d'exclamation placé dans un triangle équilatéral sert à

attirer l'attention de l'utilisateur sur d'importantes instructions

relatives au fonctionnement et à l'entretien (dépannage) dans le

manuel qui accompagne l'appareil..

MISE EN GARDE : Les crampons peuvent rayer les planchers à surface dure

s’ils ne sont pas utilisés adéquatement.

TERMINOLOGIE ET COMMANDES

eVOYANT D’ÉTAT – Le voyant à diode sur le panneau avant s’éclaire en bleu

lorsque l’enceinte traite et reproduit un signal. Lorsque le voyant est éteint,

c’est que l’enceinte est dans le mode « Auto » et attend l’acheminement d’un

signal pour se mettre en marche.

rENTRÉE NIVEAU HAUT-PARLEUR – Connecteurs de type borne 5 voies. Les

entrées de niveau haut sont conçues pour les récepteurs ou amplificateurs ne

possédant pas de sorties d'extrêmes-graves de type RCA. Si le récepteur utilisé

est doté d'une prise de sortie d'extrêmes-graves de type RCA, vous n'aurez

pas à utiliser ces bornes d'entrée et de sortie.

tENTRÉE LIGNE/EXTRÊMES-GRAVES – Entrées LFE/monaurale/stéréo de type

RCA. Si l'enceinte est connectée à un préampli/processeur muni d'une sortie

LFE ou de préampli d'extrêmes-graves, connectez un seul câble RCA à la prise

LFE/canal gauche.

uMODE DU FILTRE PASSIF – Ce commutateur permet d'activer le filtre passif

ou de le contourner. (Reportez-vous à la section sur les raccordements pour

des suggestions sur le mode convenant le mieux à votre installation.)

iFILTRE PASSE-BAS – Cette commande permet de régler la fréquence plafond

du filtre passe-bas. La plage de réglage s’étend de 40 Hz à 120 Hz. Ce réglage

détermine la plus haute fréquence que l’enceinte d’extrêmes-graves

reproduira.

oCOMMANDE DE PHASE – Cela permet un réglage fin de la réponse en phase

de l’enceinte d’extrêmes-graves de manière à l’apparier à celle des autres

enceintes. La plage de réglage s’étend de -180 degré à +180 degrés.

pCOMMANDE DE VOLUME – Permet d'ajuster la puissance de sortie de

l'enceinte. Le niveau choisi devrait idéalement permettre que le signal des

extrêmes-graves s'harmonise avec celui des autres enceintes.

aMODE D'ALIMENTATION – Ce commutateur peut être réglé sur la position «

On », « Off » ou « Auto ». Lorsque le commutateur est sur la position « Off »,

l'enceinte demeure hors marche. S'il est sur la position « On », l'enceinte

demeure en marche en permanence. Par ailleurs, lorsque le commutateur est

sur la position « Auto », l'enceinte se met en marche dès qu'un signal lui est

acheminé et se met automatiquement hors marche quelques minutes après

qu'aucun signal ne lui ait été appliqué.

sPRISE D’ALIMENTATION – Branchez le cordon d'alimentation dans cette prise.

Il est fortement recommandé de connecter l'enceinte à un protecteur contre la

surtension ou à un dispositif de conditionnement de ligne. Ne branchez pas le

cordon d'alimentation à la prise d'alimentation - commutée ou non commutée

– d'un récepteur ; cela pourrait en effet endommager et l'enceinte et le

récepteur.

manuel de l’utilisateur

RACCORDEMENT ET UTILISATION DE

VOTRE ENCEINTE D'EXTRÊMES-GRAVES

MIRAGE

ATTENTION : Coupez le contact sur tous les appareils de la chaîne avant de

raccorder l'enceinte d'extrêmes-graves. Si vous ne prenez pas cette

précaution, vous risquez endommager l'amplificateur ou l'enceinte.

MÉTHODE 1 – ENTRÉES RCA – POUR CINÉMA MAISON OU

APPLICATIONS LFE (EFFETS EN BASSE FRÉQUENCE).

1 Le panneau arrière du récepteur/préamplificateur devrait normalement

comporter une prise simple de type RCA identifiée par la mention

« Subwoofer/Pre-Amp Out » (sortie d'extrêmes-graves/préampli). Au moyen

d'un câble de raccordement audio de type RCA, reliez cette prise de sortie à

la prise d'entrée « LINE IN/SUB IN » tsur le panneau arrière de l'enceinte

d’extrêmes-graves. Un câble de raccordement RCA mâle-mâle est requis.

2 Après avoir fait la connexion à la prise d’entrée « LINE IN/SUB IN » t,

branchez le cordon d'alimentation de l'enceinte MIRAGE dans une prise de

courant. N'utilisez pas les prises d’alimentation sur le panneau arrière du

récepteur. Après avoir branché l’enceinte, la mettre en marche.

3Choisissez le Mode de filtre passe-bas activé ou désactivé ou u. Si vous

choisissez le Mode activé, reliez votre enceinte d'extrêmes-graves MIRAGE à

un récepteur sans gestion des basses fréquences quand vous souhaitez

régler manuellement le filtre passe-bas et le volume (comme sur une chaîne

audio). Avec le Mode désactivé, reliez l'enceinte d'extrêmes-graves à un

récepteur avec gestion des basses fréquences (telle que sur un récepteur

numérique pour cinéma maison). Placez le commutateur du filtre passif sur

la position de contournement (Bypass) si l'enceinte est raccordée à un

récepteur muni d'une commande de gestion des graves (tel une chaîne

cinéma maison ambiophonique). Cette connexion ignore le filtre passif de

l'enceinte MIRAGE, conférant ainsi au récepteur le plein contrôle de cette

fonction. Le réglage du volume au moyen de la commande sur le panneau

avant pdemeure nécessaire.

4 Reportez-vous à la section « Finalisation des réglages », ci-dessous.

MÉTHODE 2 – ENTRÉES DE NIVEAU HAUT – POUR

APPLICATIONS MUSICALES

1 L’autre méthode de raccordement de l’enceinte à un récepteur recourt à une

connexion de niveau haut avec un fil de haut-parleur en connectant tout

simplement les fils des prises de sortie des canaux gauche et droit sur le

récepteur aux prises de connexion de niveau haut [SPEAKER LEVEL IN] r

des canaux gauche et droite sur le panneau arrière de l’enceinte. Il est

d’importance critique que les polarités soient respectées ; connectez les

sorties positives et négatives des canaux gauche et droit aux entrées positives

et négatives des canaux gauche et droit, respectivement. Si les connexions

devaient être inversées - positif avec négatif et vice versa - la réponse en

basse fréquence sera considérablement affectée.

2 Après avoir effectué la connexion de niveau haut [SPEAKER LEVEL IN] r

entre le récepteur et l’enceinte, assurez-vous qu’aucuns fils libres ne se

touchent ; cela pourrait en effet provoquer un court-circuit et endommager les

circuits électroniques des appareils. Branchez l’enceinte d’extrêmes-graves

MIRAGE dans une prise de courant. Ne la branchez pas dans la prise

d’alimentation sur le panneau arrière de votre récepteur.

3 Reportez-vous à la section « Finalisation des réglages »

FINALISATION DES RÉGLAGES

1 Après la fin du rodage de l’enceinte, choisissez la position correcte pour le

commutateur Mode d’alimentation a, « On » ou « Auto » selon le type

d’appareils de votre chaîne. Le choix « Auto » place l’enceinte d’extrêmes-

graves dans un mode de détection automatique qui assure qu’elle se mette en

marche sur réception d’un signal pour ensuite, quelques minutes après la fin

de la transmission du signal, se mettre hors marche. Dans la position

« On », l’enceinte d’extrêmes-graves demeure toujours en fonction. Si la

chaîne n'est pas utilisée pendant une longue période, il est recommandé de

débrancher le cordon d’alimentation de l’enceinte.

2 Ajustez la commande de volume psur le panneau avant de votre enceinte

d’extrêmes-graves MIRAGE de sorte que le volume des extrêmes-graves soit

égal à celui sur vos enceintes avant. Ceci assure une transition douce entre les

basses et les hautes fréquences.

3 Ajustez la commande du filtre passe-bas isur l’enceinte d’extrêmes-graves

MIRAGE de sorte que la gamme de fréquence du sous-grave se marie bien

avec celle des haut-parleurs avant. Si la fréquence de coupure est établie à un

niveau trop bas, il y aura un écart entre la réponse en fréquence des haut-

parleurs avant et celle des extrêmes-graves ; si la fréquence de coupure est

trop élevée, il y aura un chevauchement de certaines fréquences, ce qui

donnera un rendu caverneux. Si de petites enceintes satellites sont utilisées, la

fréquence de coupure devrait être réglée entre 90 Hz et 120 Hz ; dans le cas

d'enceintes d'étagères, il est recommandé de la régler entre 70 Hz et 90 Hz ;

enfin, avec de grosses enceintes de plancher, réglez la fréquence entre 40 Hz

et 70 Hz.

4 Ajustez la commande de phase ode sorte que les extrêmes-graves

s’intègrent harmonieusement avec les autres enceintes de votre chaîne. Cette

commande assure que les extrêmes-graves sont en phase avec la réponse en

fréquence des autres enceintes. Un déphasage des extrêmes-graves fera en

sorte que le rendu dans le grave sera atténué ou semble désynchronisé. Ce

réglage sera déterminé par votre position d'écoute, les caractéristiques de

votre pièce d'écoute et son interaction avec l'enceinte d'extrêmes-graves

MIRAGE. Le déphasage d'un haut-parleur signifie que sa membrane se

déplace vers l'intérieur quand elle devrait se déplacer vers l'extérieur, comme

les autres haut-parleurs dans votre chaîne, entraînant l'annulation de certaines

fréquences. En ajustant la commande de phase, on peut s'assurer que les

membranes de tous les haut-parleurs se déplacent dans la direction

appropriée, en même temps.

5 Il pourrait être nécessaire de répéter les étapes 2, 3 et 4 pour effectuer un

réglage fin du rendu de l'enceinte. L'atteinte d'un accord harmonieux entre

l'enceinte d'extrêmes-graves et les autres est cruciale pour un rendement

optimal de votre chaîne.

GARANTIE À L'EXTÉRIEUR DES

ÉTATS-UNIS ET DU CANADA

Les garanties peuvent tomber sous le régime de législations différentes selon le

pays. Pour de plus amples détails sur les conditions de la garantie limitée

applicables dans votre pays, informez-vous auprès de votre revendeur local.

GARANTIE AU CANADA ET

AUX ÉTATS-UNIS

Veuillez vous reporter au certificat de garantie sur la quatrième de couverture.

MIRAGE » et le logo « MIRAGE » sont des marques de commerce de Audio Products International

Corp.

manuel de l’utilisateur

1 Lea las instrucciones.

2 Conserve las instrucciones.

3 Tenga en cuenta todas las advertencias.

4 Siga todas las instrucciones.

5 No emplee este producto cerca del agua.

6 Limpie únicamente con un paño seco.

7 No bloquee las aperturas de ventilación. Siga las instrucciones del fabricante

para instalar el aparato.

8 No instalar cerca de fuentes de calor tales como los radiadores, las salidas de

aire caliente, las estufas y otros electrodomésticos (incluso los amplificadores)

que puedan producir calor.

9 No desaproveche las funciones de seguridad del enchufe polarizado o con

conexión a tierra. La clavija polarizada tiene dos bornes pero un de los bornes

es más ancho que el otro. El enchufe con conexión a tierra tiene tres contactos

siendo el tercer un contacto de tierra. El borne más ancho y el tercer contacto

son proporcionados para su seguridad. Si no consigue introducir el enchufe,

póngase en contacto con un electricista para sustituir la toma de corriente

obsoleta.

10 Los cables de alimentación deben colocarse de manera que no corran el riesgo

de que se pisen o de que queden presionados por otros elementos. Debe

prestarse especial atención a los cables de los enchufes, a las tomas de

corriente y a los puntos en que los cables salen del aparato.

11 Emplee solamente accesorios recomendados por el fabricante de este

producto.

12 Utilice solo con el soporte, base, tripié o mesa especificados por el

fabricante o vendidos con el aparato. Cuando utilice una base

móvil, tenga cuidado al desplazar la base con el aparato para

evitar un accidente.

13 Debe desenchufarse el cable de alimentación durante una tormenta o cuando

no se vaya a emplear el aparato durante mucho tiempo.

14 Para cualquier reparación o medida de mantenimiento recurra a personal

cualificado. Se hace necesario reparar o mantener el aparato cuando ha

sufrido daños tales como el cable de alimentación o el enchufe están

averiados; o cuando han caído objetos o líquidos dentro del aparato; cuando

el aparato ha sido expuesto a la lluvia o a la humedad, o no funciona

normalmente, o cuando el aparato se ha caído.

15 No exponga la unidad a salpicamiento o goteamiento de ninguna substancia.

Nunca coloque vasos conteniendo líquidos sobre la unidad.

16 Para desconectar completamente el equipo de la fuente de alimentación AC,

retire el cable de alimentación de la toma de la pared sujetándolo por la

clavija del enchufe y no por el cable.

17 El enchufe del cable de alimentación permanecerá listo para funcionar.

ADVERTENCIA: Para reducir el riesgo de incendio o choque eléctrico, no

exponga el aparato a la lluvia ni a la humedad.

INTRODUCCIÓN

Felicitaciones por haber comprado altavoces de MIRAGE®! Nuestra tecnología

exclusiva y la excelente calidad de fabricación le permitirán disfrutar durante

muchos años de la reproducción musical más natural y precisa. Los consejos que le

brindamos en este manual le ayudarán a alcanzar y a mantener el máximo

rendimiento de sus altavoces, y le procurarán gran satisfacción cuando

escuche su equipo. Le rogamos que lea atentamente las instrucciones que se

indican en este manual para que su sistema quede bien instalado y funcionando

correctamente.

INFORMACIÓN SOBRE LA COMPAÑÍA

Los altavoces MIRAGE son el resultado de una amplia investigación en reproducción

sonora de precisión y constituyen lo más avanzado en altavoces por su diseño y

rendimiento. El empleo de los mejores componentes y materiales para la caja, así

como un sofisticado proceso de fabricación y control de calidad, garantizan muchos

años de funcionamiento excepcional y de placer de escucha.

PERIODO INICIAL

Le aconsejamos encarecidamente que no trate de utilizar todas las posibilidades de

los altavoces MIRAGE y que no experimente las formas de colocación y de escucha

críticas hasta que no los conozca bien. Este proceso debe durar aproximadamente

50 horas. Este proceso se hace fácilmente poniendo su reproductor de disco

compacto en el modo de repetición, tocando al mismo tiempo un disco con una

gama dinámica a niveles de escucha normales.

CUIDADO DE LA CAJA

Las cajas de estos altavoces se han construido y acabado con gran cuidado. Use

periódicamente un paño suave y seco para quitar el polvo o las marcas de dedos.

No utilice toallas de papel ni otros materiales abrasivos que puedan dañar el

acabado.

NOTA: Le rogamos que conserve la caja y el material de embalaje de estos

altavoces MIRAGE para protegerlos en caso de mudanza o de que deba

enviarlos a un centro de servicio. Los productos que sean recibidos con

daños por un centro de servicio y que no hayan sido enviados por el usuario

final en su embalaje original, serán reparados, restaurados y embalados

adecuadamente para enviarlos de vuelta pero con cargo al usuario final.

SUBWOOFER PLACEMENT COLOCACIÓN

DEL BAFLE PARA BAJOS

Es esencial que escoja correctamente la ubicación de su nuevo bafle MIRAGE para

alcanzar un buen desempeño. Los lugares más habituales son los siguientes: la

esquina de la habitación (que puede producir una respuesta retumbante o de

frecuencia exageradamente baja), colocación a lo largo de un muro pero fuera de la

esquina (reproducción moderada de los bajos pero más fidelidad que en la

colocación en esquina), o al lado de un altavoz frontal (lo que crea una mejor

mezcla con el altavoz frontal, pero sacrifica el volumen general). Le invitamos a que

experimente con la colocación del bafle, ya que cambios leves de ubicación pueden

mejorar notablemente la reproducción del sonido. Para probar mejor la ubicación

del bafle, instálelo transitoriamente en la posición principal de escucha, y mientras

toca una pieza musical familiar, camine alrededor de la habitación hasta que

encuentre el mejor lugar. Es posible que ahí deba colocarse el bafle.

PUNTAS

Con cada altavoz, incluyese puntas diseñadas para desacoplar del piso el altavoz.

Con el altavoz boca abajo (no olvide de proteger la superficie del altavoz al

hacerlo), introduzca las puntas en el orificio roscado de la base. Apriete la tuerca de

cada punta para asegurar un suporte sólido y estable. Las tuercas permiten también

que ponga a punto el equilibrio de nivel de su altavoz cuando instalase

verticalmente para asegurar que esté nivelado. Si su piso es de madera o una

superficie dura tal como losa, laminado, etc., los discos protectores que se incluyen

han sido diseñados para colocación entre las puntas y el piso, con el lado blando

para bajo, para proteger al piso. Coloque los discos protectores sobre el piso y

ponga el altavoz de manera a introducir la punta en el orificio del disco protector.

Es posible también utilizarse los dos amortiguadores de caucho incluidos en lugar

de las puntas.

manual del propietario

INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD LÉANSE

ATENTAMENTE

El símbolo con un rayo con punta de flecha dentro de un triángulo

equilátero sirve para avisar al usuario que hay “voltaje peligroso” no

aislado en la caja del producto que puede ser lo suficientemente

potente como para entrañar riesgo de descarga eléctrica para las

personas.

El signo de exclamación dentro de un triángulo equilátero es para

informar al usuario que en la documentación adjunta al aparato hay

importantes instrucciones sobre funcionamiento y mantenimiento.

PRECAUCIÓN: Si su piso es una superficie dura, las puntas que incluyese

podrían danificarlo.

TERMINOLOGÍA Y CONTROLES

eINDICADOR DE ESTADO – El LED en el panel frontal se ilumina con una luz de

color azul mientras el bafle está funcionando. Cuando la unidad se encuentra

en modo "AUTO" pero sin recibir una señal, la luz permanece apagada.

rENTRADA DE NIVEL DE ALTAVOZ – Estos son conectores de altavoces de tipo

borne de cinco vías. Las entradas de alto nivel han sido diseñadas para

utilización con receptores o amplificadores no equipados con salidas para

subwoofers de tipo RCA. Si su receptor está equipado con una salida para

subwoofer de tipo RCA, le recomendamos que no utilice tales entradas.

tENTRADA DE LÍNEA/ENTRADA PARA BAFLE – Estas entradas son de tipo RCA

LFE/estéreo/mono. Se desea conectar su bafle a un preamplificador/procesador

con salida para preamplificador de bafle o LFE, conecte un sólo cable RCA a la

entrada izquierda/LFE.

uMODE DU FILTRE PASSIF – Ce commutateur permet d'activer le filtre passif

ou de le contourner. (Reportez-vous à la section sur les raccordements pour

des suggestions sur le mode convenant le mieux à votre installation.)

iFILTRO DE PASO BAJO – Este mando sirve para ajustar el filtro de paso bajo.

Es posible hacer ajustes infinitos de de 40Hz a 120Hz. Eso determinará la más

alta frecuencia que el bafle podrá reproducir.

oFASE – Permite hacer ajustes infinitos de la fase del bafle, en relación a los

altavoces de su sistema, de -180 grado a +180 grados.

pNIVEL DE VOLUMEN – Este botón sirve para ajustar el nivel de salida de su

bafle. El nivel escogido debe permitir mezclar el sonido del bafle con el sonido

de los otros componentes del sistema.

aMODO DE ALIMENTACIÓN – Este interruptor puede ser colocado en las

posiciones On, Off o Auto. Cuando el interruptor se encuentra en la posición

"Off" (apagado), el bafle no se encenderá. Cuando el interruptor se encuentra

en la posición "On" (encendido), el bafle estará siempre encendido. Si el

interruptor se encuentra en la posición "Auto", cuando el bafle percibe una

señal de audio se encenderá solo y luego se apagará después de varios

minutos sin señal.

sCONECTOR DE CABLE DE ALIMENTACIÓN – Conecte el cable de alimentación

de la toma de corriente A/C a esta entrada. Le recomendamos siempre

conectar su subwoofer a un supresor de sobretensión o condicionador de

línea. Recomendamos no conectar el cable de alimentación a la toma de

corriente (con o sin interruptor) de su receptor pues eso podrá dañar su

subwoofer y su receptor.

manual del propietario

CONEXIÓN DE SU BAFLE MIRAGE

Cuidado: Antes de hacer cualquier conexión el equipo debe estar

totalmente desconectado. Hay que cerciorarse de que ningún componente

electrónico está conectado a una fuente de corriente. Si no se tiene este

cuidado el equipo puede dañarse.

MÉTODO 1 – RCA – ENTRADA DE BAFLE PARA CINE

DOMÉSTICO ("HOME THEATER") O EFECTOS DE BAJA

FRECUENCIA (LFE)

1 En la parte de atrás del receptor/pre-amp hay un enchufe de tipo RCA

marcado “Subwoofer/Pre-Amp Out”. Conecte un cable RCA desde ese

enchufe hasta la tENTRADA DE LÍNEA/ENTRADA PARA BAFLE en la parte

de atrás del bafle. Se necesita un cable RCA estándar macho a macho.

2 Después de hacer la única conexión tENTRADA DE LÍNEA/ENTRADA PARA

BAFLE, enchufe su bafle MIRAGE en una toma de corriente AC. No use la

salida AC de la parte de atrás de su receptor. Después de enchufar la unidad,

coloque el interruptor principal en la posición "ON" (encendido).
