MITARI MPLF User manual

OPERATING
INSTRUCTIONS
CONCRETE
RETAINING
WALL GRAB
MPLF
NL • DE • EN • FR

2
Nederlands 3
Deutsch 8
Englisch 14
FranÇais 20

3
Inhoud
1. Gebruikershandleiding 4
2. Gebruiksvoorwaarden 4
3. Veiligheidsvoorschriften 4
4. Samenstelling 6
5. Controles voor ieder gebruik 7
6. Instellen van het werktuig 7
7. Preventief onderhoud 7
EG conformiteitsverklaring 26

4
1. Gebruikershandleiding
Het is belangrijk deze handleiding voor de ingebruikname van het werktuig goed te lezen. Deze handleiding zal
u helpen het werktuig op de meest efficiënte en veiligste wijze te gebruiken en te onderhouden. Goed gebruik
en onderhoud betekent immers veiligheid bij het uitvoeren van de werken en een langere levensduur.
Neem contact met ons op mocht u na het lezen van deze handleiding nog vragen of opmerkingen hebben rond
het correct en veilig gebruik of onderhoud van het werktuig.
Dit werktuig is onderhevig aan de verplichte periodieke controles door een bevoegd
controleorganisme overeenkomstig de bepalingen van EN13155 + A2.
Controleer bij levering of bij afhaling uit onze magazijnen steeds de staat van het werktuig
op volledigheid en eventuele beschadigingen.
2. Gebruiksvoorwaarden
Het werktuig mag enkel gebruikt worden volgens onderstaande bepalingen.
Eventueel misbruik en hieruit voortvloeiende ongevallen zijn voor rekening van de gebruiker. Mitari Hijstechniek
B.V. kan hiervoor nooit aansprakelijk gesteld worden.
1. Dit werktuig is enkel te gebruiken voor de toepassing waarvoor het ontworpen is, namelijk het
verplaatsen van goederen verpakt op een pallet in combinatie met een hijsmiddel;
2. Behandelen van lasten/materialen op dragers en/of hulp of hijsmiddelen waarvoor dit werktuig niet is
ontworpen is strikt verboden;
3. Het werktuig is ontworpen voor het behandelen van slechts één (1) pallet per beweging. Het is ten
strengste verboden meerdere palletten beladen met materialen op elkaar te stapelen;
4. Indien het werktuig wordt gebruikt bij niet verpakte paletten dient een veiligheidsrooster plus een
veiligheidsnet te worden gemonteerd (niet in de standaard leveromvang inbegrepen);
5. Het werktuig mag NOOIT gebruikt worden voor het hijsen of verplaatsen van personen;
6. Het nominale hijsvermogen (maximale werklast of WLL) mag nooit overschreden worden;
7. Het werktuig mag nooit in een defecte of onvolledige toestand worden ingezet (zoals ontbrekende
stopplaatjes), noch mogen er wijzigingen aan de constructie worden aangebracht;
8. De normale gebruikstemperatuur bedraagt -20 tot +60 °C en het werktuig mag enkel gebruikt worden in
een explosievrije omgeving;
9. Voorzie een veilige opbergpositie voor het werktuig bi j niet gebruik om beschadigingen te vermijden
3. Veiligheidsvoorschriften
Algemene veiligheidsvoorschriften
1. Het werktuig mag alleen gebruikt worden door gekwalificeerd personeel welke de gebruiksaanwijzing
heeft gelezen en begrepen;
2. Bij het gebruik van het werktuig dienen steeds de geschikte persoonlijke beschermingsmiddelen
gedragen te worden. Veiligheidshelm, veiligheidsschoenen en werkhandschoenen zijn het strikte
minimum;
3. Enkel de bedienaars van het werktuig mogen zich in het werkgebied bevinden;

5
Bijkomende veiligheidsvoorschriften bij gebruik samen met een hijsmiddel
Houd rekening met de wettelijke voorschriften betreffende het gebruik en de periodieke keuring van
hijsmiddelen. Hiervoor verwijzen wij naar de van kracht zijnde wetgeving.
Alvorens met het hijsen te beginnen:
1. Controleer de goede werking van het hijsmiddel;
2. Vergewis U ervan dat de haken van het hijsmiddel goed in de voorziene ogen van het werktuig zitten;
3. De haken van het hijsmiddel moeten uitgerust zijn met een blokkeerklep (veiligheidshaaksysteem) om te
voorkomen dat het werktuig tijdens manipulatie kan loskomen;
4. Eventuele andere hijscomponenten dienen afgestemd te zijn op het maximale hijsvermogen van het
hijsmiddel;
5. Vergewis er U van dat er zich geen andere pe rsonen dan deze noodzakelijk voor het bedienen van
werktuig en hijsmiddel in het werkgebied bevinden;
6. Controleer dat na het plaatsen van de materialen het zwaartepunt van de last in het midden van het
werktuig ligt, dit om te voorkomen dat de last van de v orken glijdt;
7. Begin het optillen van de last voorzichtig, vermijd schokken. Zorg ervoor dat steeds een volledig zicht
aanwezig is op de bewegende last;
8. Hou de snelheid bij het heffen in het oog, deze mag niet meer zijn dan 22 m/min bedragen;
9. Vermijd botsen van de last, zorg dat de last nergens achter kan blijven hangen;
10. Stippel het manoeuvreren zodanig uit dat de last niet over mensen moet komen, of over plaatsen waar
het eventueel onvoorziene vallen van de last een extra risico zou betekenen;
11. Maak nooit di agonale bewegingen! Eerst verticaal heffen, daarna pas horizontaal positioneren. Nooit
lasten zijwaarts trekken;
12. Verlaat nooit Uw werkpost terwijl het werktuig nog in de lucht hangt (met of zonder last);
13. Hijs nooit personen met of mede met behulp van een h ijsmiddel;
14. Stop de hijswerkzaamheden indien U een onregelmatigheid vaststelt en verwittig een verantwoordelijk
persoon;
15. Het is ten allen tijde verboden zich onder de last te begeven.
Het gebruik van een hijsmiddel valt niet onder de verantwoordelijkheid van Mitari
Hijstechniek B.V.

6

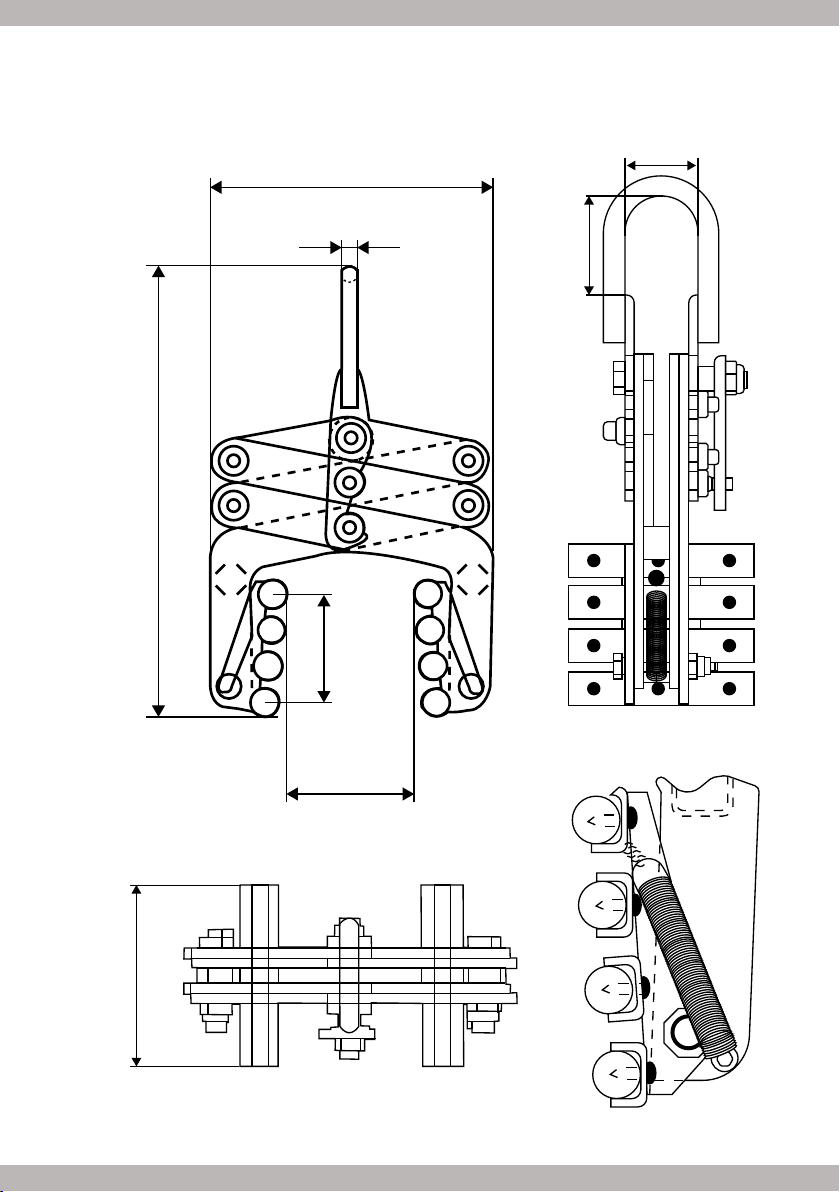

4. Samenstelling
275,93
15
433,84
104,69
122,53
84
150
63

7
5. Controles voor ieder gebruik
Het is van belang dat het werktuig voor ieder gebruik op beschadigingen wordt gecontroleerd (vb. geplooide
of ontbrekende onderdelen, scheurtjes in de lasnaden).
Een beschadigd werktuig mag nooit ingezet worden. Bij geconstateerde beschadigingen
verwittigd U het verantwoordelijk personeel voor verdere actie.
Na een eventuele herstelling dient het werktuig opnieuw gekeurd te worden door een
erkend controleorganisme.
6. Instellen van het werktuig
Een haaksysteem vergrendelt of ontgrendelt het werktuig tijdens het hanteren van de last:
7. Preventief onderhoud
Het werktuig is onderhevig aan periodiek onderhoud.
Volgende onderhoudsrichtlijnen moeten ten allen tijde gerespecteerd worden:
1. Maak het werktuig zuiver na elk gebruik en alvorens het op te slaan: verwijder eventuele vervuiling die de
goede werking van het werktuig kunnen beïnvloeden;
2. Controleer of alle onderdelen nog aanwezig zijn;
3. Controleer op beschadigingen vervang met originele onderdelen indien noodzakelijk;
4. Sla het werktuig op in een droge en goed geventileerde ruimte;
5. Plaats geen materialen op het werktuig bij opslag;
6. Smeer alle scharnierende delen met teflonvet minstens elke 150 werkuren of om de 2 maanden
(afhankelijk van welke limiet het eerste bereikt wordt);
7. Bij geconstateerde beschadigingen verwittigd U het verantwoordelijk personeel voor verdere actie.
Open:
De last opnemen
Gesloten:
De last lossen

8

9
Index
1. Benûtzerhandbuch 10
2. Nutzungsbedingungen 10
3. Sicherheitshinweise 10
4. Komposition 12
5. Prüfungen vor jedem gebrauch 13
6. Einstellen des werkzeugs 13
7. Vorbeugende wartung 13
EG Konformitätserklärung 26

10
1. Benûtzerhandbuch
Es ist wichtig, dieses Handbuch zu lesen, bevor Sie das Gerät verwenden. Es wird Ihnen helfen, das Werkzeug
auf die effizienteste und sicherste Weise zu verwenden und zu warten. Eine ordnungsgemäße Verwendung
und Wartung bedeutet schließlich Sicherheit bei der Ausführung der Arbeiten und eine längere Lebensdauer
des Werkzeuges.
Bitte kontaktieren Sie uns, wenn Sie nach dem Lesen dieses Handbuchs noch Fragen oder Kommentare zur
korrekten und sicheren Verwendung oder Wartung des Werkzeugs haben.
Dieses Werkzeug unterliegt obligatorischen regelmäßigen Inspektionen durch eine
zuständige Kontrollstelle gemäß den Bestimmungen von EN13155 + A2.
Überprüfen Sie den Zustand des Werkzeugs bei Lieferung oder Abholung in unseren
Lagern immer auf Vollständigkeit und mögliche Schäden.
2. Nutzungsbedingungen
Das Werkzeug darf nur gemäß den folgenden Bestimmungen verwendet werden.
Jeder Missbrauch und die daraus resultierenden Unfälle gehen zu Lasten des Benutzers. Mitari Hijstechniek
B.V. kann dafür niemals haftbar gemacht werden.
1. Dieses Werkzeug kann nur für die Anwendung verwendet werden, für die es ausgelegt ist, nämlich das
Bewegen von auf einer Palette verpackten Waren in Kombination mit einer Hebevorrichtung.
2. Der Umgang mit Lasten / Materialien auf Trägern und / oder Hilfs- oder Hebezeugen, für die dieses
Werkzeug nicht ausgelegt ist, ist strengstens untersagt.
3. Das Werkzeug ist für die Handhabung von nur einer (1) Palette pro Bewegung ausgelegt. Es ist
strengstens verboten, mehrere Paletten mit Materialien übereinander zu stapeln.
4. Wenn der Palettenhaken mit unverpackten Paletten verwendet wird, muss ein Sicherheitsgitter sowie ein
Sicherheitsnetz angebracht werden (nicht im Standardlieferumfang enthalten).
5. Das Werkzeug darf NIEMALS zum Heben oder Bewegen von Personen verwendet werden.
6. Die angegebene Nennhubkapazität (maximale Arbeitslast) darf niemals überschritten werden.
7. Das Werkzeug darf niemals in einem defekten oder unvollständigen Zustand (z. B. fehlende Endplatten)
verwendet werden, und es dürfen keine Änderungen an der Konstruktion vorgenommen werden.
8. Die normale Betriebstemperatur beträgt -20 bis +60 ° C und das Werkzeug darf nur in einer
explosionsgeschützten Umgebung verwendet werden.
9. Stellen Sie eine sichere Aufbewahrungsposition für das Gerät bereit, wenn es nicht verwendet wird, um
Schäden zu vermeiden.
3. Sicherheitshinweise
Allgemeine Sicherheitshinweise
1. Das Werkzeug darf nur von qualifiziertem Personal verwendet werden, das die Bedienungsanleitung
gelesen und verstanden hat;
2. Tragen Sie bei der Verwendung des Werkzeugs immer eine geeignete persönliche Schutzausrüstung.
Schutzhelm, Sicherheitsschuhe und Arbeitshandschuhe sind das strenge Minimum;
3. Nur die Bediener des Geräts dürfen sich im Arbeitsbereichbefinden.

11
Zusätzliche Sicherheitshinweise bei Verwendung mit einer Hebevorrichtung
Beachten Sie die gesetzlichen Bestimmungen zur Verwendung und regelmäßigen Inspektion von
Hebezeugen. Hierzu verweisen wir auf die geltenden Rechtsvorschriften.
Vor dem Anheben:
1. Überprüfen Sie die ordnungsgemäße Funktion der Hebezeuge.
2. Stellen Sie sicher, dass die Haken der Hebevorrichtung richtig in den mitgelieferten Augen des Geräts
sitzen.
3. Die Haken der Hebezeuge müssen mit eine r Sicherheitsriegel (Sicherheitshakensystem) ausgestattet
sein, damit sich das Werkzeug während der Manipulation nicht löst.
4. Alle anderen Hebekomponenten müssen an die maximale Tragfähigkeit der Hebezeuge angepasst sein.
5. Stellen Sie sicher, dass sich im Arbeitsbereich keine anderen Personen als die zum Bedienen des
Werkzeugs und Hebegeräte erforderlichen Personen befinden.
6. Überprüfen Sie nach dem Einlegen der Materialien, ob der Schwerpunkt der Last in der Mitte des Geräts
liegt, um zu verhindern, dass die Last von den Gabeln rutscht.
7. Heben Sie die Last vorsichtig an und vermeiden Sie Stöße. Stellen Sie sicher, dass die sich bewegende
Last immer vollständig sichtbar ist.
8. Achten Sie beim Heben auf die Geschwindigkeit, die 22 m / min nicht überschreiten darf.
9. Vermeiden Sie Kollisionen mit der Last. Stellen Sie sicher, dass die Last nirgendwo hängen bleibt.
10. Planen Sie das Manövrieren so, dass sich die Last nicht auf Personen oder an Orten befindet, an denen
ein versehentliches Herunterfallen der Last ein zusätzliches Risiko darstellen würde.
11. Machen Sie niemals diagonale Bewegungen! Zuerst vertikal anheben, dann horizontal positionieren.
Ziehen Sie niemals Lasten zur Seite.
12. Ver lasse niemals i hre n Arbei t splatz , während sich das Werkzeug noch in der Luft befindet (mit oder
ohne Last).
13. Heben Sie niemals Personen mit oder mit Hilfe von Hebevorrichtung en an.
14. Hören Sie auf zu heben, wenn Sie eine Unregelmäßigkeit bemerken und b enachrichtige eine
verantwortliche Person.
15. Es ist jederzeit verboten, unter die Last zu gehen.
Die Verwendung von Hebezeugen liegt nicht in der nicht in der Verantwortung von Mitari
Hijstechniek B.V.

12
4. Komposition
275,93
15
433,84
104,69
122,53
84
150
63

13
5. Prüfungen vor jedem gebrauch
Es ist wichtig, dass das Werkzeug vor jedem Gebrauch auf Beschädigungen überprüft wird (z. B. zerknitterte
oder fehlende Teile, Risse in den Schweißnähten).
Ein beschädigtes Werkzeug darf niemals verwendet werden. Wenn ein Schaden
festgestellt wird, benachrichtigen Sie das zuständige Personal über weitere Maßnahmen.
Nach Reparaturen muss das Werkzeug erneut von einer anerkannten Prüfstelle überprüft
werden.
6. Einstellen des werkzeugs
Ein Hakensystem verriegelt oder entriegelt das Werkzeug, während die Handhabung der Last:
7. Vorbeugende wartung
Das Werkzeug wird regelmäßig gewartet.
Die folgenden Wartungsrichtlinien müssen jederzeit beachtet werden:
1. Reinigen Sie das Werkzeug nach jedem Gebrauch und vor dem Lagern: Entfernen Sie alle
Verunreinigungen, die die ordnungsgemäße Funktion des Werkzeugs beeinträchtigen könnten.
2. Überprüfen Sie, ob alle Teile noch vorhanden sind.
3. Auf Beschädigungen prüfen - ggf. durch Originalteile ersetzen;
4. Lagern Sie das Werkzeug an einem trockenen und gut belüfteten Ort.
5. Legen Sie während der Lagerung keine Materialien auf das Werkzeug.
6. Schmieren Sie alle Scharnierteile mindestens alle 150 Arbeitsstunden oder alle 2 Monate mit Teflonfett
(je nachdem, welcher Grenzwert zuerst erreicht wird).
7. Wenn ein Schaden festgestellt wird, benachrichtigen Sie das zuständige Personal über weitere
Maßnahmen.
Öffen
Last aufnehmen
Geschlossen
Last Entladen

14

15
Contents
1. User manual 16
2. Terms of use 16
3. Safety instruction 16
4. Composition 18
5. Checks before every use 19
6. Setting the tool 19
7. Preventive maintenance 19
EC Declaration of conformity 27

16
1. User manual
It is important to read this manual before using the tool. It will help you to use and maintain the tool in the most
efficient and safest way.
After all, proper use and maintenance means safety when performing the work and a longer service life of the
equipment.
Please contact us if, after reading this manual, you still have questions or comments regarding the correct and
safe use or maintenance of the tool.
This tool is subject to mandatory periodic inspections by a competent control body in
accordance with the provisions of EN13155 + A2
Always check the condition of the tool for completeness and possible damage upon
delivery or when collecting it from our warehouses.
2. Terms of use
The tool may only be used in accordance with the following provisions. Any misuse and resulting accidents are
at the user’s expense. Mitari Hijstechniek B.V. can never be held liable for this.
1. This tool can only be used for the application for which it is designed, namely moving goods packed on a
pallet in combination with a hoisting device;
2. Handling of loads / materials on carriers and / or auxiliary or hoisting equipment for which this tool is not
designed is strictly prohibited;
3. The tool is designed to handle only one (1) pallet per movement. It is strictly forbidden to stack several
pallets loaded with materials on top of each other;
4. If the pallet hook is used with unpacked pallets, a safety grid plus a safety net must be fitted (not included
in the standard scope of delivery);
5. The tool should NEVER be used for lifting or moving people;
6. The rated lifting capacity (maximum working load or WLL) must never be exceeded;
7. The tool must never be used in a defective or incomplete condition (such as missing end plates), nor can
changes be made to the construction;
8. The normal operating temperature is -20 to +60 ° C and the tool may only be used in an explosion-proof
environment;
9. Provide a safe storage position for the tool when not in use to avoid damage.
3. Safety instruction
General safety instructions
1. The tool may only be used by qualified personnel who have read and understood the operating
instructions;
2. When using the tool always wear suitable personal protective equipment. Safety helmet, safety shoes
and work gloves are the strict minimum;
3. Only the operators of the tool may be in the working area;

17
Additional safety instructions when used with a hoisting device
Take into account the legal regulations regarding the use and periodic inspection of lifting equipment. For this
we refer to the legislation in force.
Before starting lifting:
1. Check the proper functioning of the lifting equipment;
2. Make sure that the hooks of the lif ting device are properly seated in the provided eyes of the tool
3. The hooks of the lifting equipment must be equipped with a safety latch (safety hook system) to prevent
the tool from coming loose during manipulation;
4. Any other lifting components must be adapted to the maximum lifting capacity of the lifting equipment;
5. Make sure that there are no persons other than those necessary to operate the tool and lifting equipment
in the working area;
6. After placing the materials, check that the center of gravity of the load is in the center of the tool to
prevent the load from slipping off the forks;
7. Start lifting the load carefully, avoid shocks. Make sure that there is always a full view of the moving load;
8. Keep an eye on the speed when lifting, it should not exce ed 22 m /min;
9. Avoid colliding the load, make sure that the load cannot get caught anywhere;
10. Plan maneuvering in such a way that the load should not be on people or on places where the accidental
fall of the load would pose an additional risk;
11. Never make d iagonal movements! Lift vertically first, then position horizontally. Never pull loads
sideways;
12. Never leave your workplace while the tool is still in the air (with or without load);
13. Never lift persons with or with the help of a hoisting device;
14. Stop lifting if you notice an irregularity and notify a responsible person;
15. It is forbidden at all times to go under the load.
The use of lifting equipment is not the responsibility of Mitari Hijstechniek B.V.

18
4. Composition
275,93
15
433,84
104,69
122,53
84
150
63

19
5. Checks before every use
It is important that the tool is checked for damage before each use (e.g. creased or missing parts, cracks in the
welds).
A damaged tool may never be used.
If damage is found, notify the responsible personnel for further action.
After any repairs, the tool must be inspected again by a recognized inspection body.
6. Setting the tool
A hook system locks or unlocks the tool while handling the load:
7. Preventive maintenance
The tool is subject to periodic maintenance.
The following maintenance guidelines must be observed at all times:
1. Clean the tool after each use and before storing it: remove any contamination that may affect the proper
functioning of the tool;
2. Check whether all parts are still present;
3. Check for damage - replace with original parts if necessary;
4. Store the tool in a dry and well-ventilated area;
5. Do not place any materials on the tool during storage;
6. Lubricate all hinged parts with Teflon grease at least every 150 working hours or every 2 months
(depending on which limit is reached first);
7. If damage is found, notify the responsible personnel for further action.
Open:
pick up the load
Closed:
discharge the load

20
