Mitsubishi Electric Mr. Slim PKA-A-KA7 Series User manual

SPLIT-SYSTEM HEAT PUMP
PKA-A·KA7
PCA-A·KA7
OPERATION MANUAL
For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.
MANUEL D’UTILISATION
Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du
climatiseur.
FOR USER
POUR L’UTILISATEUR
English
Français
MANUAL DE INSTRUCCIONES
Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado
para garantizar un uso seguro y correcto.
PARA EL USUARIO Español

2

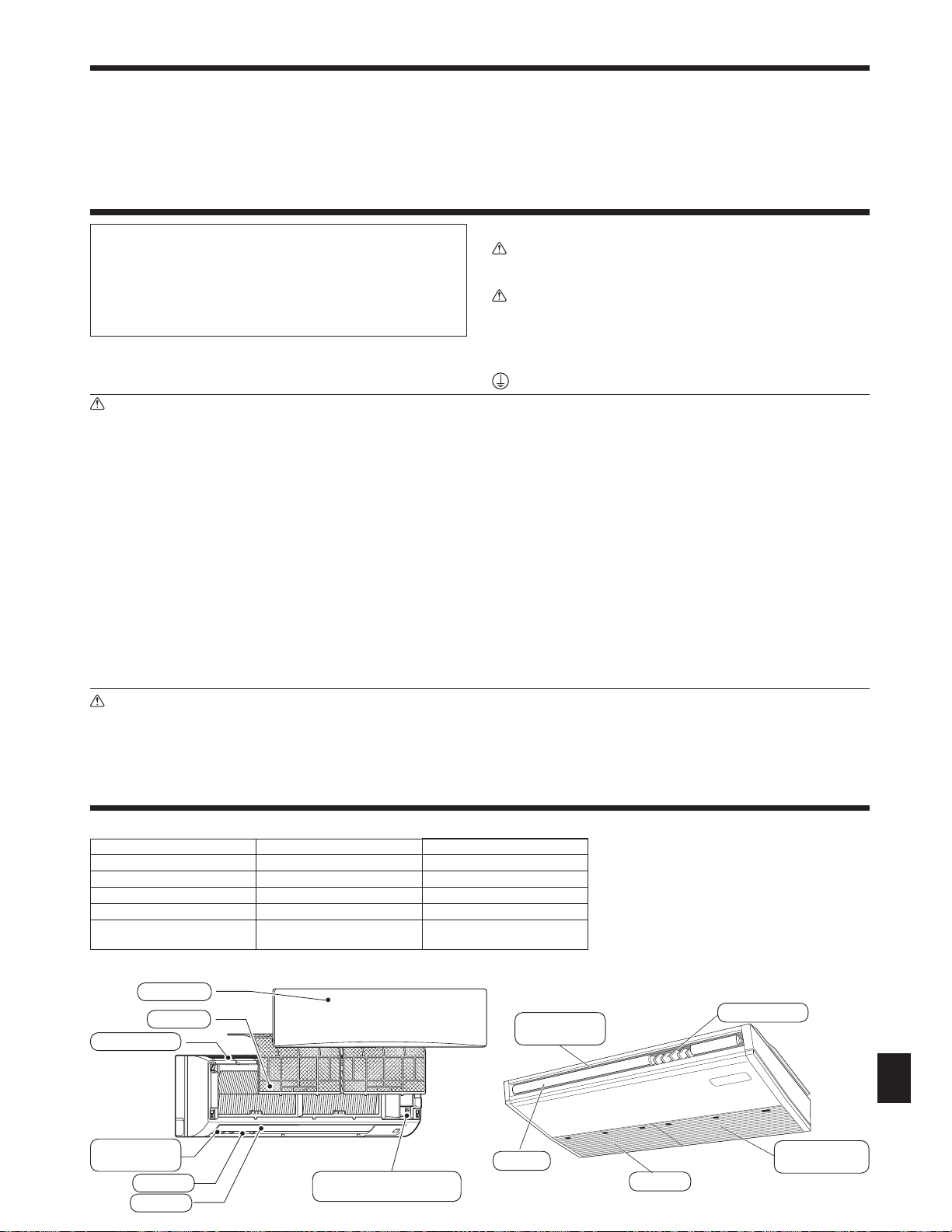

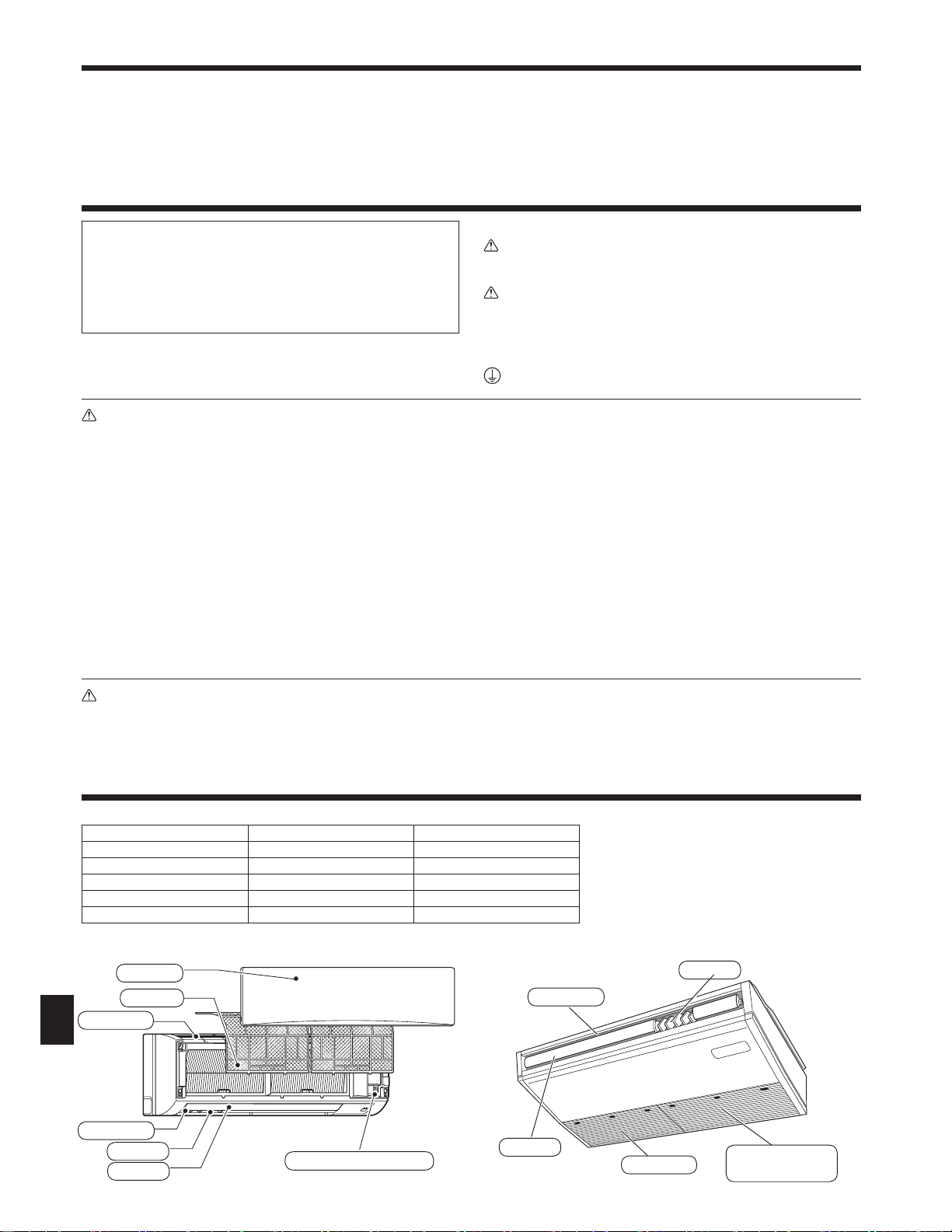

Contents
1. Safety Precautions
2. Parts Names
PKA-A·KA7
Wall Mounted
ŹBefore installing the unit, make sure you read all the
“Safety Precautions”.
ŹThe “Safety Precautions” provide very important
points regarding safety. Make sure you follow them.
ŹPlease report to or take consent by the supply
authority before connection to the system.
Disposing of the unit
When you need to dispose of the unit, consult your dealer.
Caution:
• Do not use any sharp object to push the buttons, as this may
damage the remote controller.
• Never block or cover the indoor or outdoor unit’s air intakes or
outlets.
• This air conditioner is NOT intended for use by children or infirm
persons without supervision.
• Young children must be supervised to ensure that they do not
play with the air conditioner.
• If the refrigeration gas blows out or leaks, stop the operation of
the air conditioner, thoroughly ventilate the room, and contact
your dealer.
• When installing or relocating, or servicing the air conditioner, use
only the specified refrigerant (R410A) to charge the refrigerant
lines. Do not mix it with any other refrigerant and do not allow air
to remain in the lines.
If air is mixed with the refrigerant, then it can be the cause of
abnormal high pressure in the refrigerant line, and may result in
an explosion and other hazards.
The use of any refrigerant other than that specified for the
system will cause mechanical failure or system malfunction or
unit breakdown. In the worst case, this could lead to a serious
impediment to securing product safety.
Warning:
• For appliances not accessible to the general public.
• The unit must not be installed by the user. Ask the dealer or an
authorized company to install the unit. If the unit is installed
improperly, water leakage, electric shock or fire may result.
• Do not stand on, or place any items on the unit.
• Do not splash water over the unit and do not touch the unit with
wet hands. An electric shock may result.
• Do not spray combustible gas close to the unit. Fire may result.
• Do not place a gas heater or any other open-flame appliance
where it will be exposed to the air discharged from the unit.
Incomplete combustion may result.
• Do not remove the front panel or the fan guard from the outdoor
unit when it is running.
• When you notice exceptionally abnormal noise or vibration, stop
operation, turn off the power switch, and contact your dealer.
• Never insert fingers, sticks etc. into the air intakes or outlets.
• If you detect odd smells, stop using the unit, turn off the power
switch and consult your dealer. Otherwise, a breakdown, electric
shock or fire may result.
Symbols used in the text
Warning:
Describes precautions that should be observed to prevent danger
of injury or death to the user.
Caution:
Describes precautions that should be observed to prevent damage
to the unit.
Symbols used in the illustrations
: Indicates a part which must be grounded.
Indoor Unit
PKA-A·KA7 PCA-A·KA7
Fan speed 3 speeds + Auto 4 speeds + Auto
Vane Auto with swing Auto with swing
Louver Manual Manual
Filter Normal Long-life
Filter cleaning indication 100 hr 2,500 hr
1. Safety Precautions................................................................2
2. Parts Names..........................................................................2
3. Operation...............................................................................7
4. Emergency Operation for IR Wireless Remote controller ...11
5. Care and Cleaning ..............................................................11
6. Troubleshooting...................................................................13
7. Specifications......................................................................14
Filter
Air intake
Air outlet
Louver
Vane
Front grille
Emergency operation switch Filter
(Inside of Air intake)
Air intake
Air outlet
Louver
Vane
PCA-A·KA7
Ceiling Suspended

3

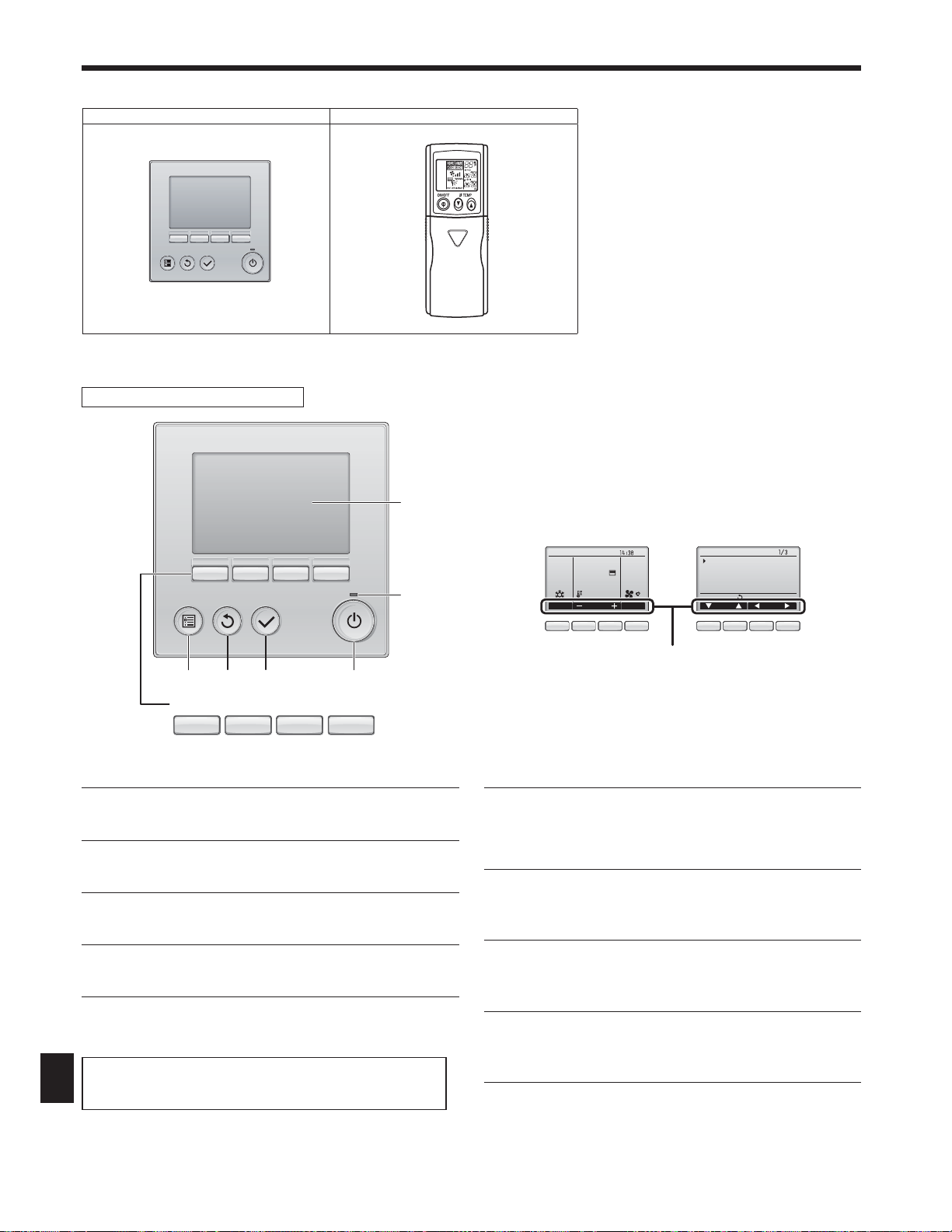

Remote controller (Optional parts)
2. Parts Names
Wired remote controller IR wireless remote controller
ON/OFF
TEMP.
COOL
DRY
AUTO
FAN
HEAT
F
ŶWired Remote Controller
Function buttons
432 1
5
6
789 0
The functions of the function buttons change depending on the
screen.
Refer to the button function guide that appears at the bottom of the
LCD for the functions they serve on a given screen.
When the system is centrally controlled, the button function guide
that corresponds to the locked button will not appear.
|)
|)
Fri
Room
Set temp.
Mode Temp. Fan
Cool Auto
Main
Main display:
Cursor Page
Main menu
Vane·Louver·Vent. (Lossnay)
High power
Timer
Weekly timer
OU silent mode
Main display Main menu
Function guide
ű1[ON/OFF] button
Press to turn ON/OFF the indoor unit.
ű2[SELECT] button
Press to save the setting.
ű3[RETURN] button
Press to return to the previous screen.
ű4[MENU] button
Press to bring up the Main menu.
ű5Backlit LCD
Operation settings will appear.
When the backlight is off, pressing any button turns the backlight on
and it will stay lit for a certain period of time depending on the screen.
When the backlight is off, pressing any button turns the backlight on
and does not perform its function. (except for the [ON/OFF] button)
ű6ON/OFF lamp
This lamp lights up in green while the unit is in operation. It blinks while
the remote controller is starting up or when there is an error.
ű7Function button [F1]
Main display: Press to change the operation mode.
Main menu: Press to move the cursor down.
ű8Function button [F2]
Main display: Press to decrease temperature.
Main menu: Press to move the cursor up.
ű9Function button [F3]
Main display: Press to increase temperature.
Main menu: Press to go to the previous page.
ű0Function button [F4]
Main display: Press to change the fan speed.
Main menu: Press to go to the next page.
Controller interface
789 07890

4

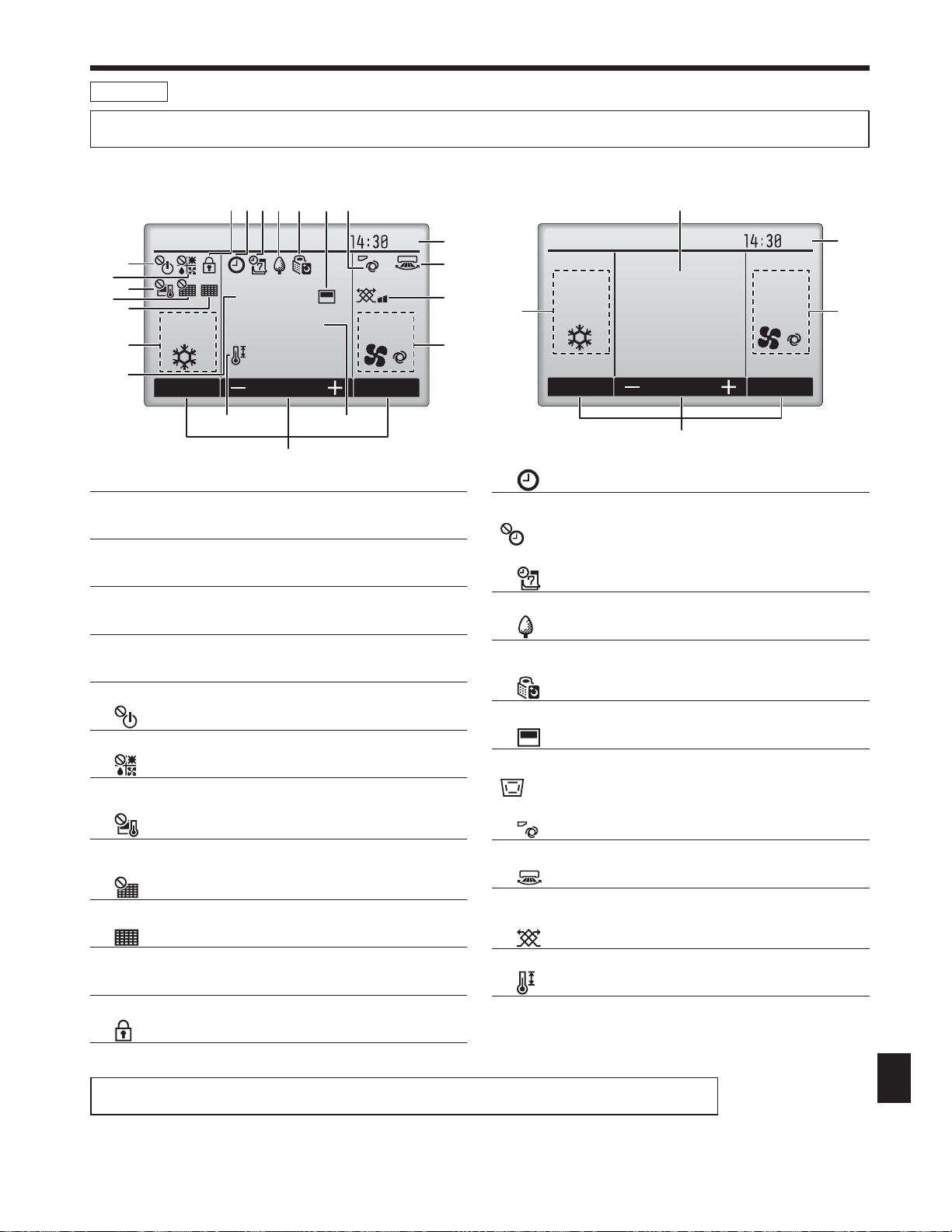

The main display can be displayed in two different modes: “Full” and “Basic”. The factory setting is “Full”. To switch to the “Basic” mode, change the
setting on the Main display setting. (Refer to operation manual included with remote controller.)
ű1Operation mode
Indoor unit operation mode appears here.
ű2Preset temperature
Preset temperature appears here.
ű3Clock (See the Installation Manual.)
Current time appears here.
ű4Fan speed
Fan speed setting appears here.
ű5Button function guide
Functions of the corresponding buttons appear here.
ű6
Appears when the ON/OFF operation is centrally controlled.
ű7
Appears when the operation mode is centrally controlled.
ű8
Appears when the preset temperature is centrally controlled.
ű9
Appears when the filter reset function is centrally controlled.
ű0
Indicates when filter needs maintenance.
ű1Room temperature (See the Installation Manual.)
Current room temperature appears here.
ű2
Appears when the buttons are locked.
<Full mode>
* All icons are displayed for explanation.
Fri
Mode Temp. Fan
Room
Cool Auto
Set temp.
|)
|)
<Basic mode>
|)
Fri
Cool
Mode Temp. Fan
AutoSet temp.
2
1
5
6
7
8
90
1
3
9
4
)
!
2345 6 7 8 2
1
5
ű3
Appears when the On/Off timer, Night setback, orAuto-off timer
function is enabled.
appears when the timer is disabled by the centralized control
system.
ű4
Appears when the Weekly timer is enabled.
ű5
Appears while the units are operated in the energy-save mode. (Will
not appear on some models of indoor units)
ű6
Appears while the outdoor units are operated in the silent mode.
ű7
Appears when the built-in thermistor on the remote controller is
activated to monitor the room temperature (1).
appears when the thermistor on the indoor unit is activated to
monitor the room temperature.
ű8
Indicates the vane setting.
ű9
Indicates the louver setting.
(This indication is not available for this model.)
ű)
Indicates the ventilation setting.
ű!
Appears when the preset temperature range is restricted.
Most settings (except ON/OFF, mode, fan speed, temperature) can be made from the Menu screen.
(Refer to operation manual included with remote controller.)
Display
2. Parts Names
3
4

5

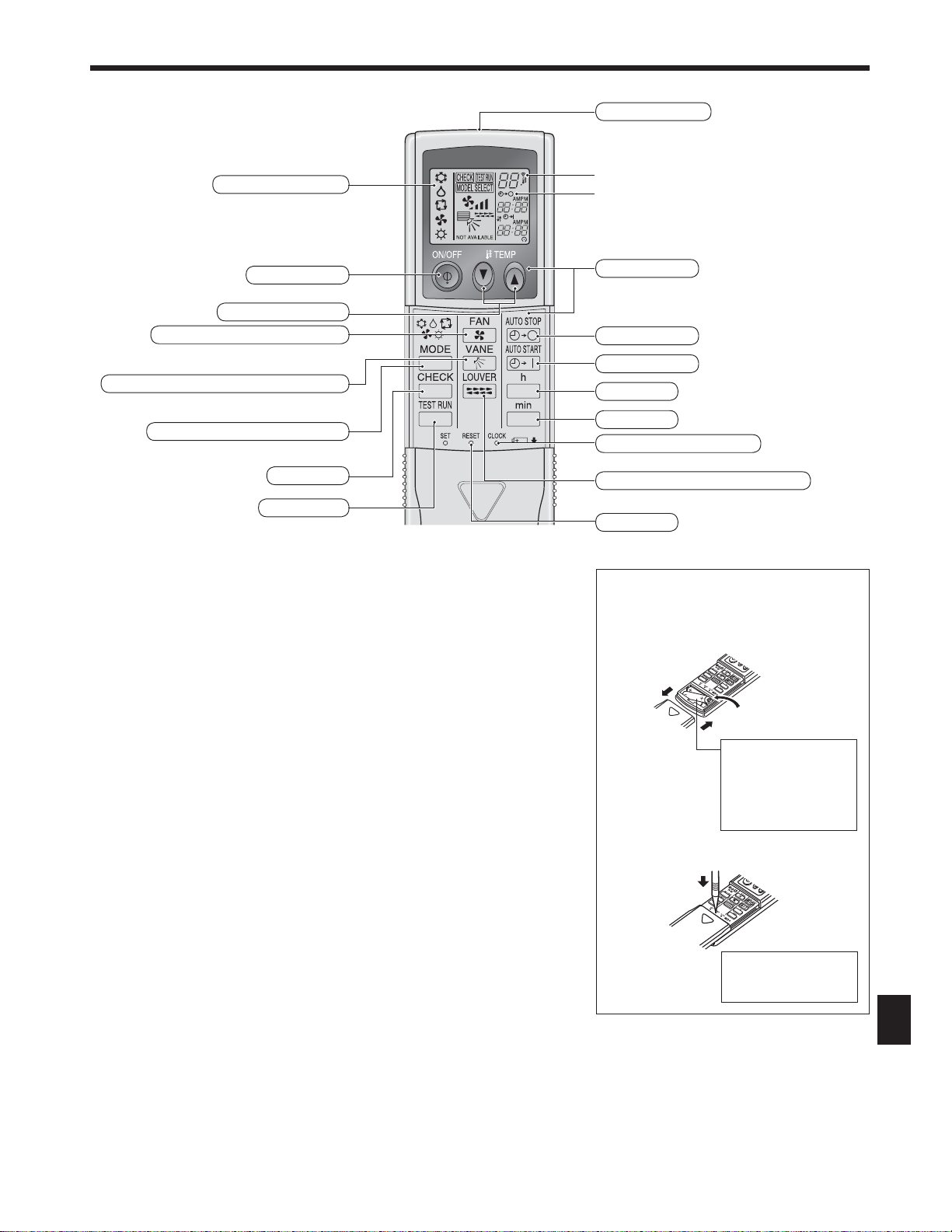

IR Wireless Remote-Controller
F
2. Parts Names
Transmission indicator
Timer indicator
* For explanation purposes, all of the items
that appear in the display are shown.
* All items are displayed when the Reset
button is pressed.
Remote controller display
ON/OFF button
Temperature set buttons
Fan Speed button (Changes fan speed)
Airflow button (Changes airflow up/down direction)
Mode button (Changes operation mode)
Check button
Test Run button
Transmission area
Operation areas
Timer Off button
Timer On button
Hour button
Minute button
Set Time button (Sets the time)
Louver button (Changes left/right direction)
Reset button
Battery installation/replacement
1. Remove the top cover, insert two AAA
batteries, and then install the top cover.
2. Press the Reset button.
1
2
3
Top cover Two AAA batteries
Insert the negative
(–) end of each
battery first. Install the
batteries in the correct
directions (+, –)!
Press the Reset button
with an object that has
a narrow end.
Note: (Only for IR wireless remote controller)
When using the IR wireless remote controller, point it towards the receiver on the indoor
unit.
If the IR wireless remote controller is operated within approximately two minutes after
power is supplied to the indoor unit, the indoor unit may beep twice as the unit is
performing the initial automatic check.
The indoor unit beeps to confirm that the signal transmitted from the IR wireless remote
controller has been received. Signals can be received up to approximately 7 meters, 275
19/32 inch in a direct line from the indoor unit in an area 45° to the left and right of the
unit. However, illumination such as fluorescent lights and strong light can affect the ability
of the indoor unit to receive signals.
If the operation lamp near the receiver on the indoor unit is flashing, the unit needs to be
inspected. Consult your dealer for service.
Handle the IR wireless remote controller carefully! Do not drop the IR wireless remote
controller or subject it to strong shocks. In addition, do not get the IR wireless remote
controller wet or leave it in a location with high humidity.
To avoid misplacing the IR wireless remote controller, install the holder included with
the IR wireless remote controller on a wall and be sure to always place the IR wireless
remote controller in the holder after use.

6

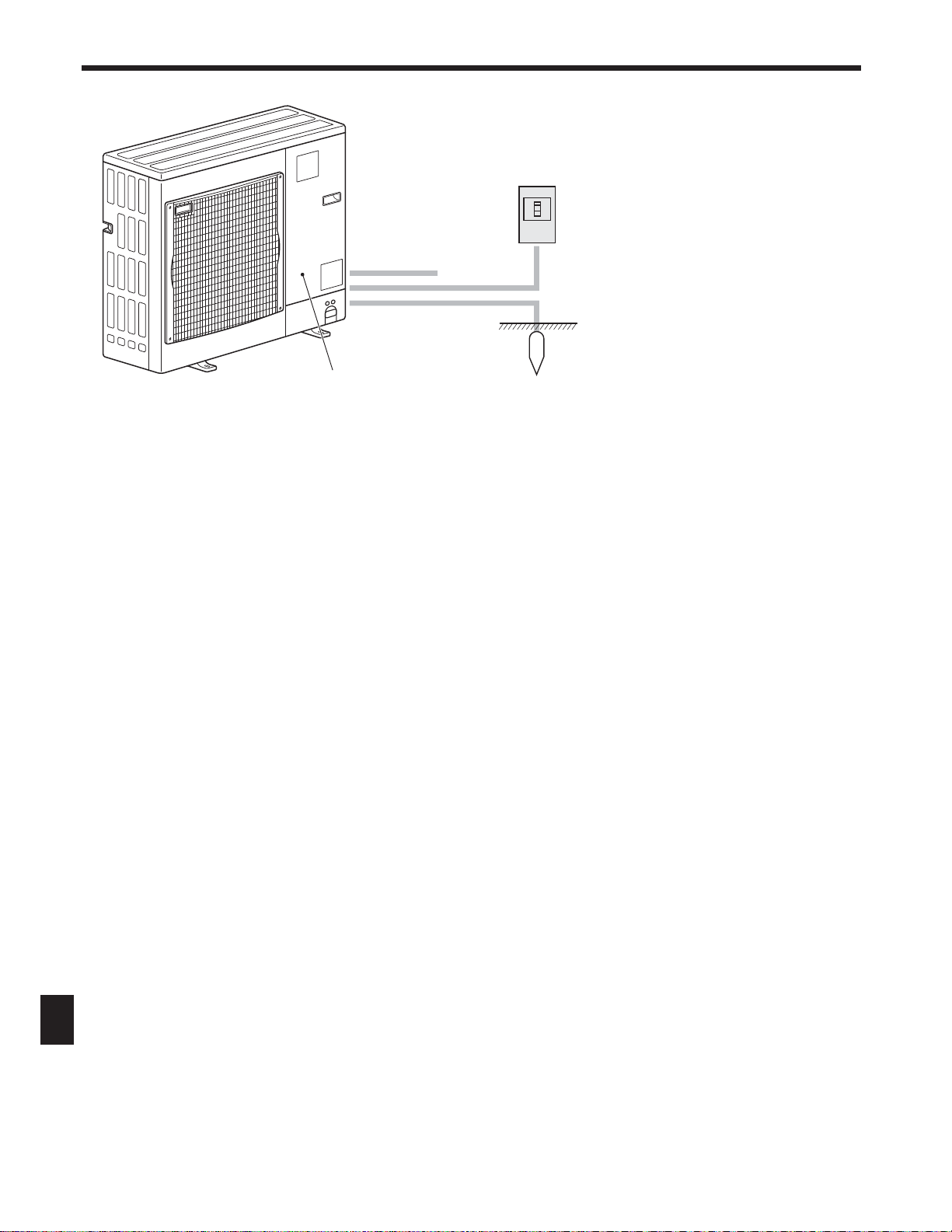

Outdoor unit
Power
Earth
Service Panel
Indoor-Outdoor
Connection wire
Ref. Pipes
2. Parts Names

7

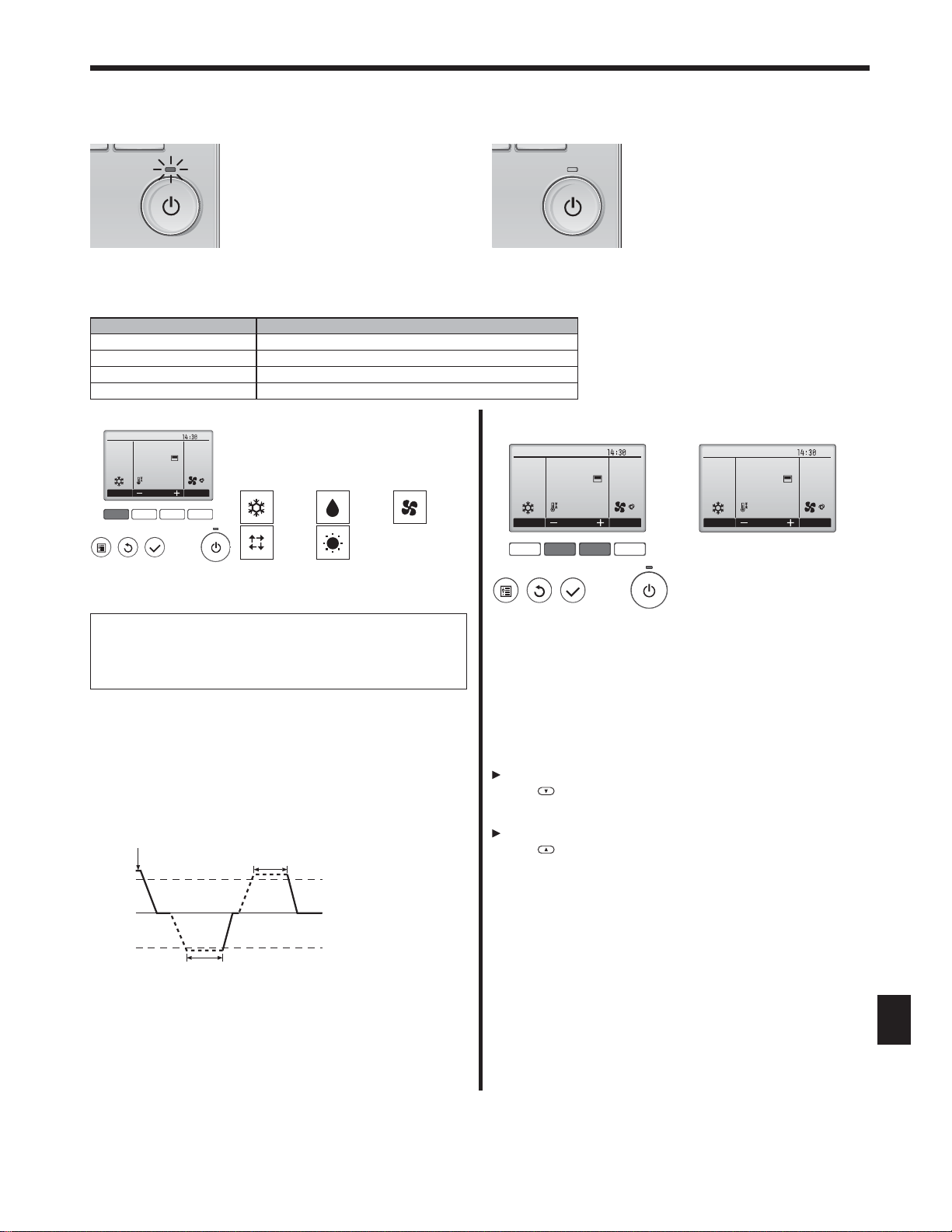

3. Operation
ŶAbout the operation method, refer to the operation manual that comes with each remote controller.
3.1. Turning ON/OFF
[ON] [OFF]
Press the [ON/OFF] button.
The ON/OFF lamp will light up in
green, and the operation will start.
Press the [ON/OFF] button again.
The ON/OFF lamp will come off,
and the operation will stop.
Note:
Even if you press the ON/OFF button immediately after shutting down the operation is progress, the air conditioner will not start for about 3 minutes.
This is to prevent the internal components from being damaged.
3.2. Mode Selection Press the [F1] button to go through the op-
eration modes in the order of “Cool”, “Dry”,
“Fan”, “Auto”, and “Heat”. Select the desired
operation mode.
Cool Dry Fan
Auto Heat
• Operation modes that are not available
to the connected outdoor unit models will
not appear on the display.
What the blinking mode icon means
The mode icon will blink when other indoor units in the same refrigerant
system (connected to the same outdoor unit) are already operated in a
different mode. In this case, the rest of the unit in the same group can
only be operated in the same mode.
Automatic operation
ŶAccording to a set temperature, cooling operation starts if the room
temperature is too hot and heating operation starts if the room
temperature is too cold.
ŶDuring automatic operation, if the room temperature changes and
remains 2.0 °C, 4 °F or more above the set temperature for 15
minutes, the air conditioner switches to cool mode. In the same way,
if the room temperature remains 2.0 °C, 4 °F or more below the set
temperature for 15 minutes, the air conditioner switches to heat mode.
Cool mode 15 minutes (switches
from heating to cooling)
Set temperature +2.0°C, +4 °F
Set temperature
Set temperature -2.0°C, -4 °F
15 minutes (switches
from cooling to heating)
Because the room temperature is automatically adjusted in order to
maintain a fixed effective temperature, cooling operation is performed
a few degrees warmer and heating operation is performed a few
degrees cooler than the set room temperature once the temperature is
reached (automatic energy-saving operation).
3.3. Temperature setting
<Cool, Dry, Heat, and Auto>
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
|)
|)
Example display
(Centigrade in 0.5-degree increments)
F1 F2 F3 F4
|)
|)
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
Press the [F2] button to decrease the preset temperature, and press the
[F3] button to increase.
• Refer to the table on this page for the settable temperature range for
different operation modes.
• Preset temperature range cannot be set for Fan/Ventilation operation.
• Preset temperature will be displayed either in Centigrade in 0.5- or
1-degree increments, or in Fahrenheit, depending on the indoor unit
model and the display mode setting on the remote controller.
<For IR wireless remote controller>
To decrease the room temperature:
Press button 3to set the desired temperature.
The selected temperature is displayed.
To increase the room temperature:
Press button 3to set the desired temperature.
The selected temperature is displayed.
F1 F2 F3 F4
|)
|)
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
ŶSettable preset temperature range
Operation mode Preset temperature range
Cool/Dry 67 ~ 87 ºF (19 ~ 30 ºC)
Heat 63 ~ 83 ºF (17 ~ 28 ºC)
Auto 67 ~ 83 ºF (19 ~ 28 ºC)
Fan/Ventilation Not settable

8
3. Operation

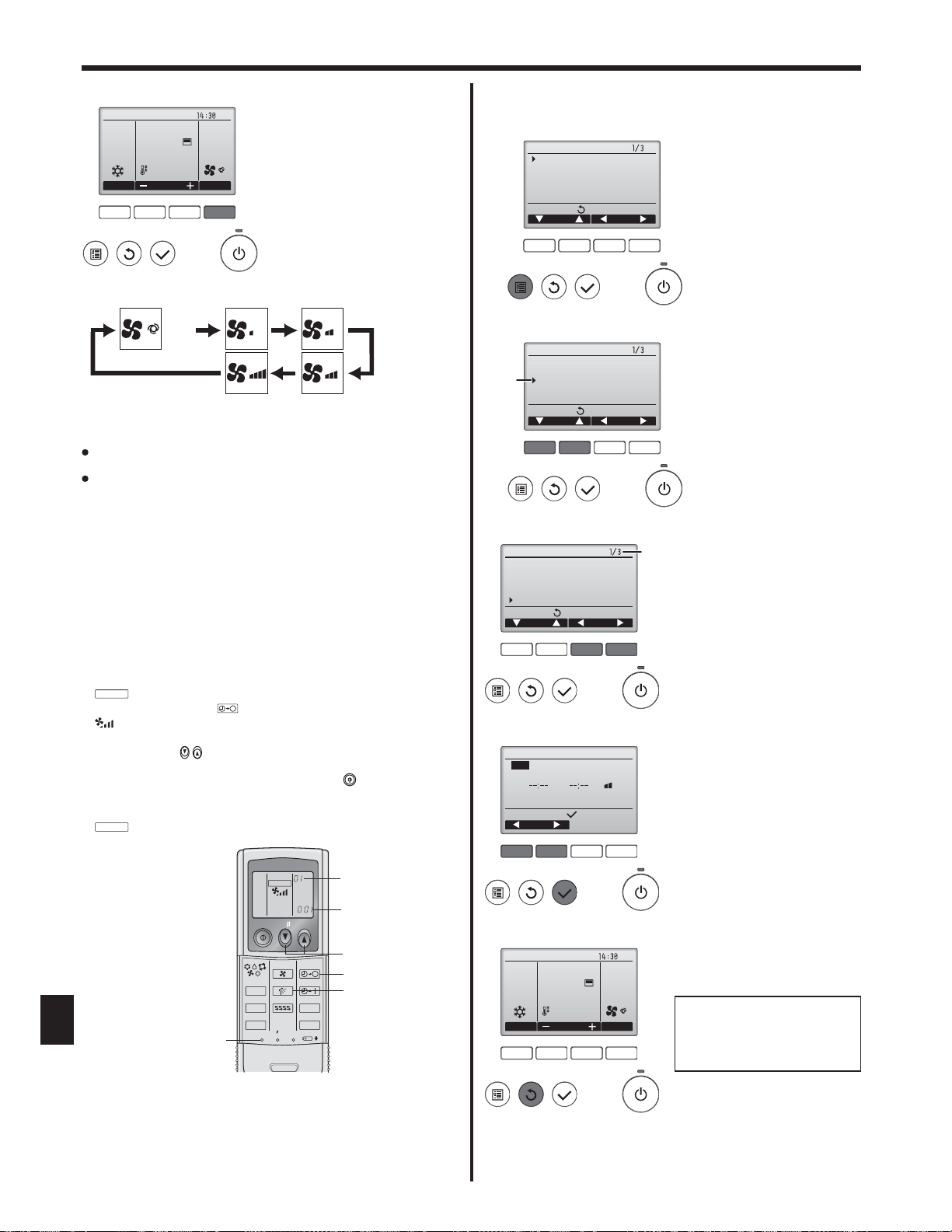

3.4. Fan speed setting
F1 F2 F3 F4
|)
|)
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
Press the [F4] button to go through the fan speeds in the following order.
Auto
• The available fan speeds depend on the models of connected indoor
units.
Note:
The number of available fan speeds depends on the type of unit
connected. Note also that some units do not provide an “Auto” setting.
In the following cases, the actual fan speed generated by the unit will differ
from the speed shown the remote controller display.
1. While the display is showing “STAND BY” or “DEFROST”.
2. When the temperature of the heat exchanger is low in the heat mode.
(e.g. immediately after heat operation starts)
3. In HEAT mode, when room temperature is higher than the temperature
setting.
4. When the unit is in DRY mode.
ŶAutomatic fan speed setting (For wireless remote controller)
It is necessary to set for wireless remote controller only when automatic
fan speed is not set at default setting.
It is not necessary to set for wired remote controller with automatic fan
speed at default setting.
1Press the SET button with something sharp at the end.
Operate when display of remote controller is off.
MODEL SELECT
blinks and Model No. is lighted A.
2Press the AUTO STOP button.
blinks and setting No. is lighted B.
(Setting No.01: without automatic fan speed)
3Press the temp. buttons to set the setting No.02.
(Setting No.02:with automatic fan speed)
If you mistook the operation, press the ON/OFF button and operate
again from procedure 2.
4Press the SET button with something sharp at the end.
MODEL SELECT
and Model No. are lighted for 3 seconds, then turned off.
ON/OFF TEMP
RESETSET CLOCK
MODEL SELECT
FAN
VANE
TEST RUN
AUTO STOP
AUTO START
h
min
LOUVER
MODE
CHECK
B
A
3
2
14
5
3.5. Airflow up/down direction setting
3.5.1 Navigating through the Main menu
<Accessing the Main menu>
Press the [MENU] button.
The Main menu will appear.
F1 F2 F3 F4
Main
Main display:
Cursor Page
Main menu
Vane·Louver·Vent. (Lossnay)
High power
Timer
Weekly timer
OU silent mode
<Item selection>
F1 F2 F3 F4
Main
Main display:
Cursor Page
Main menu
Vane·Louver·Vent. (Lossnay)
High power
Timer
Weekly timer
OU silent mode
Cursor
Press [F1] to move the cursor down.
Press [F2] to move the cursor up.
<Navigating through the pages>
Press [F3] to go to the previous
page.
Press [F4] to go to the next page.
F1 F2 F3 F4
Main
Main display:
Cursor Page
Main menu
Vane·Louver·Vent. (Lossnay)
High power
Timer
Weekly timer
OU silent mode
page
<Saving the settings>
F1 F2 F3 F4
OU silent mode
Mon Tue Wed Thu Fri Sat Sun
Start Stop Silent
-
Setting display:
day
Select the desired item, and press
the [SELECT] button.
The screen to set the selected item
will appear.
<Exiting the Main menu screen>
Press the [RETURN] button to exit
the Main menu and return to the
Main display.
F1 F2 F3 F4
|)
|)
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
If no buttons are touched for
10 minutes, the screen will
automatically return to the Main
display. Any settings that have not
been saved will be lost.

9
3. Operation
<Returning to the Main menu>
F1 F2 F3 F4
Main
Main display:
Cursor Page
Main menu
Vane·Louver·Vent. (Lossnay)
High power
Timer
Weekly timer
OU silent mode
<To Change the Airflow’s Up/Down Direction> (for IR wireless
remote controller)
Ŷ
With the unit running, press the Airflow Up/Down button 5as necessary.
• Each press changes the direction. The current direction is shown at
display.
Note:
ƔDuring swing operation, the directional indication on the screen
does not change in sync with the directional vanes on the unit.
ƔAvailable directions depend on the type of unit connected.
ƔIn the following cases, the actual air direction will differ from the
direction indicated on the remote controller display.
1. While the display is in “STAND BY” or “DEFROST” states.
2. Immediately after starting heat mode (while the system is wait-
ing for the mode change to take effect).
3. In heat mode, when room temperature is higher than the tem-
perature setting.
<[Manual] To Change the Airflow's Left/Right Direction>
* The louver button cannot be used.
• Stop the unit operation, hold the lever of the louver,
and adjust to the desired direction.
* Do not set to the inside direction when the unit is in
the cooling or drying mode because there is a risk
of condensation and water dripping.
Caution:
To prevent falls, maintain a stable footing when operating the unit.
<Display of unsupported functions>
The message at left will appear if
the user selects a function not sup-
ported by the corresponding indoor
unit model.
F1 F2 F3 F4
Title
Not available
Unsupported function
Return:

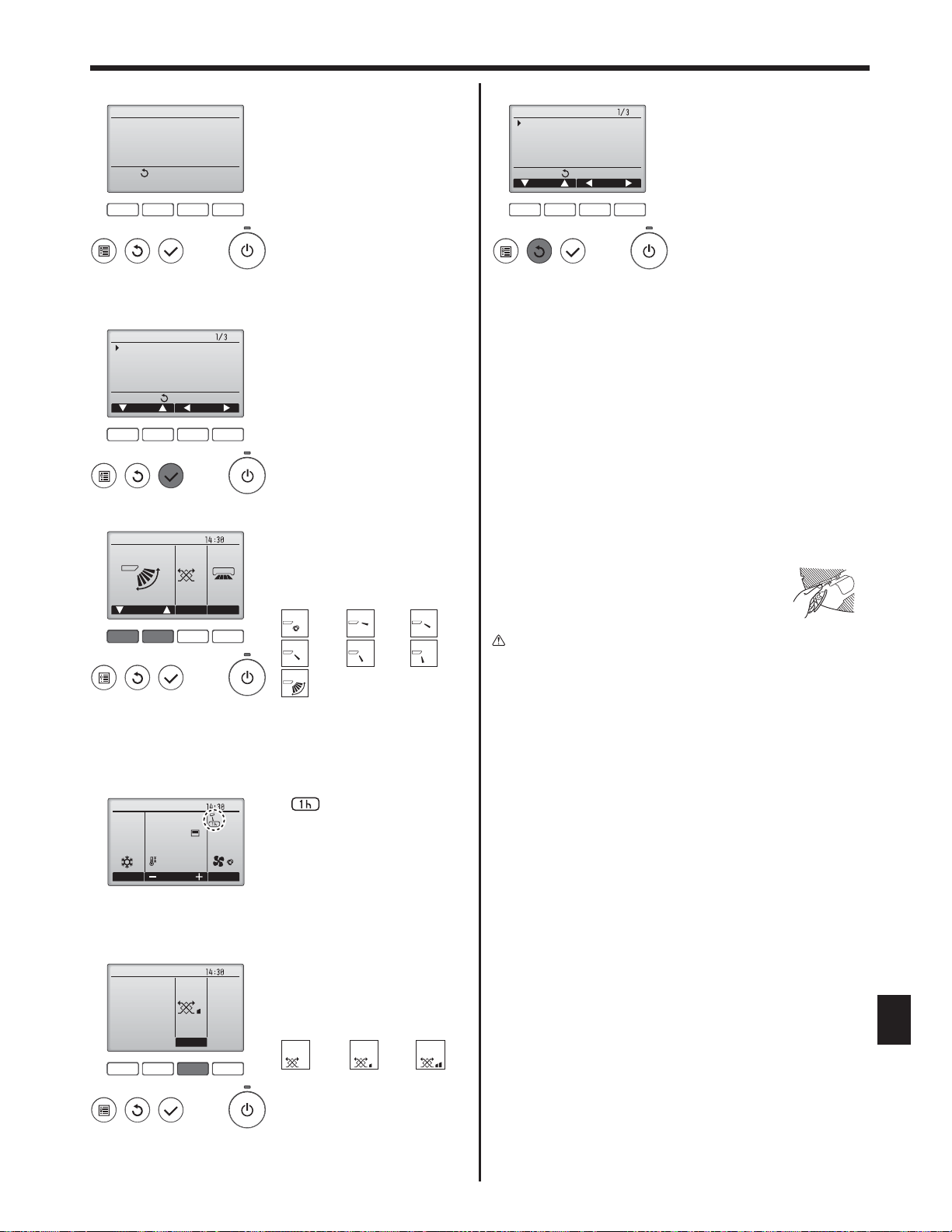

3.5.2 Vane·Vent. (Lossnay)
<Accessing the menu>
F1 F2 F3 F4
Main
Main display:
Cursor Page
Main menu
Vane·Louver·Vent. (Lossnay)
High power
Timer
Weekly timer
OU silent mode
Select "Vane·Louver·Vent. (Loss-
nay)" from the Main menu (refer to
page 8), and press the [SELECT]
button.
<Vane setting>
F1 F2 F3 F4
Fri
Swing Off Off
LouverVent.Vane
|)
|)
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
<Vent. setting>
F1 F2 F3 F4
Fri
Low
Vent.
Press the [F1] or [F2] button to go
through the vane setting options:
"Auto", "Step 1", "Step 2", "Step 3",
"Step 4", "Step 5" and "Swing".
Select the desired setting.
Auto
Auto
Swing
Step 1 Step 2
Step 4Step 3
Swing
Step 5
Select "Swing" to move the vanes
up and down automatically.
When set to "Step 1" through "Step
5", the vane will be fixed at the se-
lected angle.
• under the vane setting icon
This icon will appear when the
vane is set to "Step 2" to "Step 5"
and the fan operates at "Mid 1"
to "Low" speed during cooling or
dry operation (depends on the
model).
The icon will go off in an hour, and
the vane setting will automatically
change.
Press the [F3] button to go through
the ventilation setting options in the
order of "Off", "Low", and "High".
* Settable only when LOSSNAY
unit is connected.
Off Low High
Off Low High
• The fan on some models of in-
door units may be interlocked
with certain models of ventilation
units.
Press the [RETURN] button to go
back to the Main menu.

10
3. Operation
3.7. Ventilation
For LOSSNAY combination
ŶThe following 2 patterns of operation is available.
• Run the ventilator together with indoor unit.
• Run the ventilator independently.
Note:
zWith some model configurations, the fan on the indoor unit may come on
even when you set the ventilator to run independently.
For IR wireless remote controller and RF thermostat
zRunning the ventilator independently is not available.
zNo indication on the remote controller.



COOL
3.6. Timer
1Press the or button (TIMER SET).
• Time can be set while the following symbol is blinking.
OFF timer: A is blinking.
ON timer: A is blinking.
2Use the and buttons to set the desired time.
3Cancelling the timer.
To cancel the OFF timer, press the button.
To cancel the ON timer, press the button.
• It is possible to combine both OFF and ON timers.
• Pressing the ON/OFF button of the remote controller during timer
mode to stop the unit will cancel the timers.
• If the current time has not been set, the timer operation cannot be
used.
ON/OFF button

11

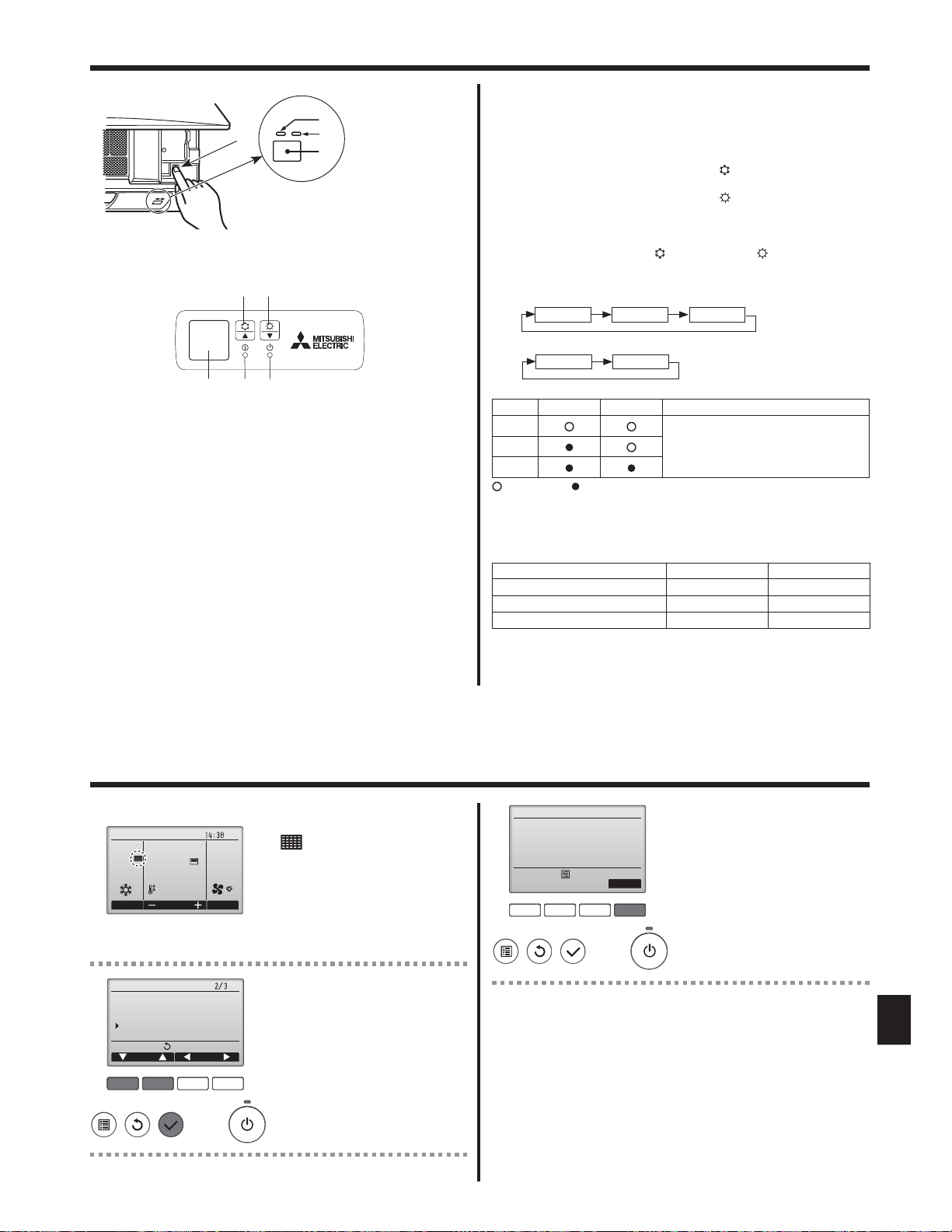

4. Emergency Operation for IR Wireless Remote Controller
[Heat pump type]
[Cooling Only type]
Operation Monitor Display
GREEN ORANGE
STOP The display will appear orange for 5
seconds following the switch operation
as indicated at the left, and then it will
return to the regular display.
COOL
HEAT
Turning off Lighting
* Operation details at the time of emergency operation are as shown
below.
Note that over the first 30 minutes or so, the temperature adjustment
will not function and the unit will be in continuous operation with the fan
on high.
Operation Mode COOL HEAT
Set Temperature 24°C, 75°F 24°C, 75°F
Fan Speed High High
Airflow Direction Up and Down Step 1 Step 5
Cooling Heating Stop
Cooling Stop
When the IR wireless remote controller cannot be used
When the batteries of the IR wireless remote controller run out or the IR
wireless remote controller malfunctions, the emergency operation can be
done using the emergency buttons.
[Fig. 4-1] A DEFROST/STAND BY lamp (Orange)
BOperation lamp (Green)
CEmergency operation switch (cooling/heating)
DReceiver
• Each press of the emergency operation switch will toggle the
operation mode.
• Check “COOL/HEAT” with the operation monitor display. (The display
will appear orange for 5 seconds after the switch operation.)
C
B
A
D


(For PCA-A·KA7)
(For PKA-A·KA7)
Fig. 4-1
Fig. 4-2
[Fig. 4-2]ADEFROST/STAND BY lamp
BOperation lamp
CEmergency operation switch (heating)
DEmergency operation switch (cooling)
EReceiver
Starting operation
• To operate the cooling mode, press the button Dfor more than 2
seconds.
• To operate the heating mode, press the button Cfor more than 2
seconds.
Stopping operation
• To stop operation, press the button Dor the button Cfor more
than 2 seconds.
5. Care and Cleaning
ŶFilter information
|)
|)
Cool Room AutoSet temp.
Mode Temp. Fan
Fri will appear on the Main display
in the Full mode when it is time to
clean the filters.
Wash, clean, or replace the filters
when this sign appears.
Refer to the indoor unit Instruc-
tions Manual for details.
F1 F2 F3 F4
Main
Main display:
Cursor Page
Main menu
Restriction
Energy saving
Night setback
Filter information
Error information
Select "Filter information" from the
Main menu (refer to page 8), and
press the [SELECT] button.
F1 F2 F3 F4
Main menu:
Filter information
Reset
Please clean the filter.
Press Reset button after
filter cleaning.
Press the [F4] button to reset filter
sign.
Refer to the indoor unit Instructions
Manual for how to clean the filter.

12
B
A

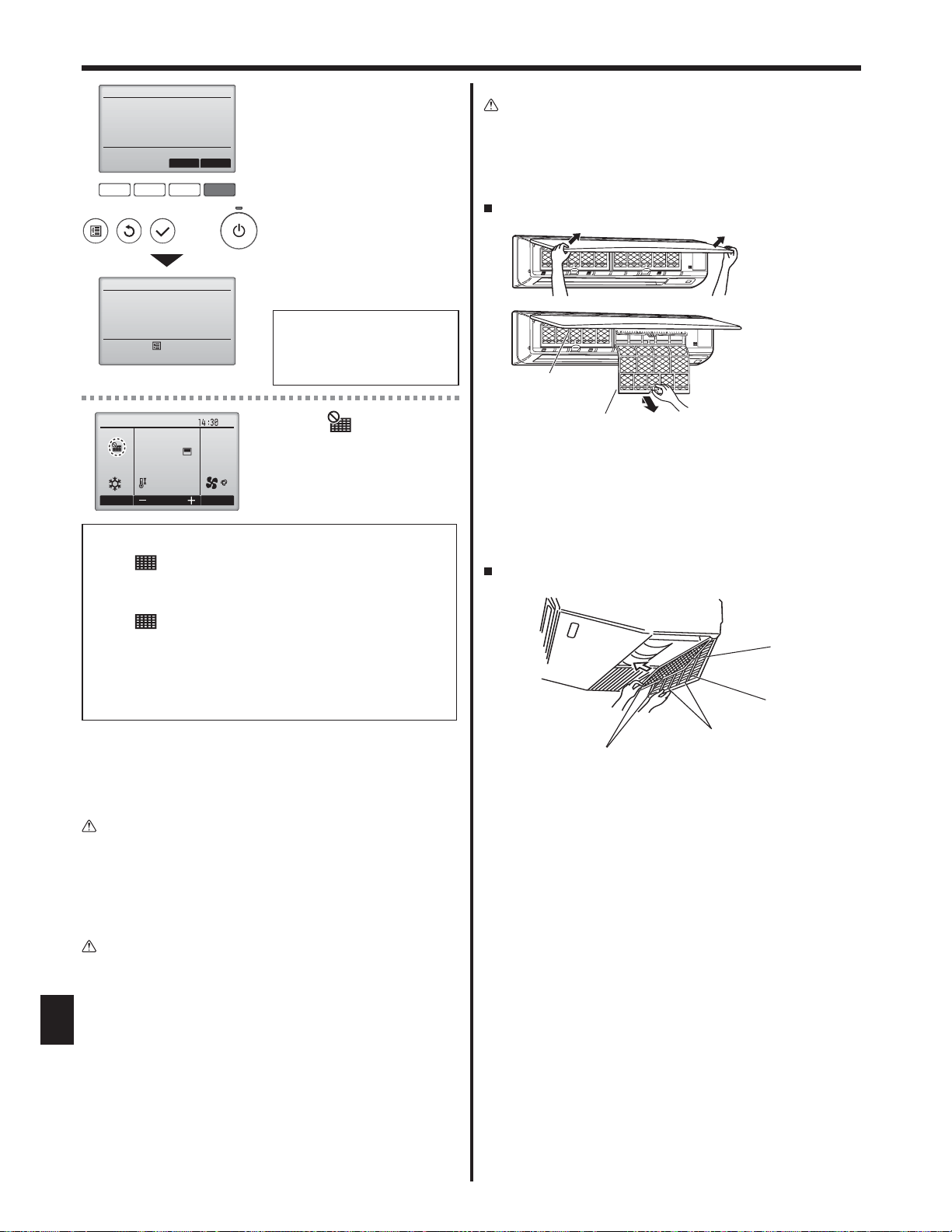

ŹFilter removal
Caution:
• In removing the filter, precautions must be taken to protect your
eyes from dust. Also, if you have to climb up on a stool to do the
job, be careful not to fall.
• When the filter is removed, do not touch the metallic parts inside
the indoor unit, otherwise injury may result.
1Using both hands, pull both the bottom corners of the intake grille
to open the grille, then lift the filter until it clicks at the stop position.
2Hold the knobs on the filter and pull the filter up, then pull it out
downward.
(Located in two places, on the left and right.)
AFront grille
BFilter
1Open the intake grille.
2Hold the knob on the filter then pull the filter up in the direction of
an arrow. To replace the filter after cleaning, be sure to insert the
filter far enough until it fits into the stopper.
AFilter BIntake Grille CKnob DStopper
PCA-A·KA7
A
B
CD
PKA-A·KA7
ŹCleaning the filters
• Clean the filters using a vacuum cleaner. If you do not have a vacuum
cleaner, tap the filters against a solid object to knock off dirt and dust.
• If the filters are especially dirty, wash them in lukewarm water. Take
care to rinse off any detergent thoroughly and allow the filters to dry
completely before putting them back into the unit.
Caution:
• Do not dry the filters in direct sunlight or by using a heat source,
such as an electric heater: this may warp them.
• Do not wash the filters in hot water (above 50°C, 122°F), as this
may warp them.
• Make sure that the air filters are always installed. Operating the
unit without air filters can cause malfunction.
Caution:
• Before you start cleaning, stop operation and turn OFF the power
supply.
• Indoor units are equipped with filters to remove the dust of sucked-
in air. Clean the filters using the methods shown in the following
sketches.
F1 F2 F3 F4
Filter information
Filter information
OK
Cancel
Reset filter sign?
Filter sign reset
Main menu:
Select "OK" with the [F4] button.
A confirmation screen will appear.
Navigating through the screens
• To go back to the Main menu
....................... [MENU] button
• To return to the previous screen
....................... [RETURN] button
|)
|)
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
When the is displayed on the
Main display in the Full mode, the
system is centrally controlled and
the filter sign cannot be reset.
If two or more indoor units are connected, filter cleaning timing for
each unit may be different, depending on the filter type.
The icon will appear when the filter on the main unit is due for
cleaning.
When the filter sign is reset, the cumulative operation time of all units
will be reset.
The icon is scheduled to appear after a certain duration of
operation, based on the premise that the indoor units are installed in a
space with ordinary air quality. Depending on the air quality, the filter
may require more frequent cleaning.
The cumulative time at which filter needs cleaning depends on the
model.
• This indication is not available for wireless remote controller.
5. Care and Cleaning

13
6. Troubleshooting
Having trouble? Here is the solution. (Unit is operating normally.)
Air conditioner does not heat or cool well. Clean the filter. (Airflow is reduced when the filter is dirty or clogged.)
Check the temperature adjustment and adjust the set temperature.
Make sure that there is plenty of space around the outdoor unit. Is the
indoor unit air intake or outlet blocked?
Has a door or window been left open?
When heating operation starts, warm air does not blow from the indoor
unit soon. Warm air does not blow until the indoor unit has sufficiently warmed
up.
During heating mode, the air conditioner stops before the set room
temperature is reached. When the outdoor temperature is low and the humidity is high,
frost may form on the outdoor unit. If this occurs, the outdoor unit
performs a defrosting operation. Normal operation should begin after
approximately 10 minutes.
Airflow up/down direction changes during operation or airflow up/down
direction cannot be set. During cooling mode, the vanes automatically move to the horizontal
(down) position after 1 hour when the down (horizontal) airflow up/
down direction is selected. This is to prevent water from forming and
dripping from the vanes.
During heating mode, the vanes automatically move to the horizontal
airflow up/down direction when the airflow temperature is low or
during defrosting mode.
When the airflow up/down direction is changed, the vanes always move
up and down past the set position before finally stopping at the position. When the airflow up/down direction is changed, the vanes move to the
set position after detecting the base position.
A flowing water sound or occasional hissing sound is heard. These sounds can be heard when refrigerant is flowing in the air
conditioner or when the refrigerant flow is changing.
A cracking or creaking sound is heard. These sounds can be heard when parts rub against each due to
expansion and contraction from temperature changes.
The room has an unpleasant odor. The indoor unit draws in air that contains gases produced from the
walls, carpeting, and furniture as well as odors trapped in clothing,
and then blows this air back into the room.
A white mist or vapor is emitted from the indoor unit. If the indoor temperature and the humidity are high, this condition may
occur when operation starts.
During defrosting mode, cool airflow may blow down and appear like a
mist.
Water or vapor is emitted from the outdoor unit. During cooling mode, water may form and drip from the cool pipes
and joints.
During heating mode, water may form and drip from the heat
exchanger.
During defrosting mode, water on the heat exchanger evaporates and
water vapor may be emitted.
“ ” appears in the wired remote controller display. (*1) During central control, “ ” appears in the wired remote controller
display and air conditioner operation cannot be started or stopped
using the wired remote controller.
When restarting the air conditioner soon after stopping it, it does not
operate even though the ON/OFF button is pressed. Wait approximately 3 minutes.
(Operation has stopped to protect the air conditioner.)
Air conditioner operates without the ON/OFF button being pressed. (*1) Is the on timer set?
Press the ON/OFF button to stop operation.
Is the air conditioner connected to a central wired remote controller?
Consult the concerned people who control the air conditioner.
Does “ ” appear in the wired remote controller display?
Consult the concerned people who control the air conditioner.
Has the auto recovery feature from power failures been set?
Press the ON/OFF button to stop operation.
Air conditioner stops without the ON/OFF button being pressed. (*1) Is the off timer set?
Press the ON/OFF button to restart operation.
Is the air conditioner connected to a central wired remote controller?
Consult the concerned people who control the air conditioner.
Does “ ” appear in the wired remote controller display?
Consult the concerned people who control the air conditioner.
Wired remote controller timer operation cannot be set. (*1) Are timer settings invalid?
If the timer can be set, or appears in the wired remote
controller display.
“PLEASE WAIT” appears in the wired remote controller display. (*1) The initial settings are being performed. Wait approximately 3
minutes.
An error code appears in the remote controller display. The protection devices have operated to protect the air conditioner.
Do not attempt to repair this equipment by yourself.
Turn off the power switch immediately and consult your dealer. Be
sure to provide the dealer with the model name and information that
appeared in the remote controller display.

14
6. Troubleshooting
Having trouble? Here is the solution. (Unit is operating normally.)
Draining water or motor rotation sound is heard. When cooling operation stops, the drain pump operates and then
stops. Wait approximately 3 minutes.
When dry mode starts, the set temperature changes. When Dry mode starts, the set temperature automatically changes to
the optimum initial set temperature.
Noise is louder than specifications. The indoor operation sound level is affected by the acoustics of the
particular room as shown in the following table and will be higher than
the noise specification, which was measured in an echo-free room.
High sound-
absorbing rooms Normal rooms Low sound- absorbing rooms
Location
examples Broadcasting studio, music
room, etc.
Reception room,
hotel lobby, etc. Office, hotel room
Noise levels 3 to 7 dB 6 to 10 dB 9 to 13 dB
Nothing appears in the IR wireless remote controller display, the display
is faint, or signals are not received by the indoor unit unless the IR
wireless remote controller is close. (*2)
The batteries are low.
Replace the batteries and press the Reset button.
If nothing appears even after the batteries are replaced, make sure
that the batteries are installed in the correct directions (+, –).
The operation lamp near the receiver for the IR wireless remote
controller on the indoor unit is blinking. (*2) The self diagnosis function has operated to protect the air conditioner.
Do not attempt to repair this equipment by yourself.
Turn off the power switch immediately and consult your dealer. Be
sure to provide the dealer with the model name.
*1: Only for wired remote controller.
*2: Only for IR wireless remote controller.
7. Specifications
Model PKA-A24KA7 PKA-A30KA7 PKA-A36KA7
Power source (Phase, voltage <V>, Frequency <Hz>) Single, 208/230, 60
Rated Input (Indoor only) <kW> 0.05 0.05 0.08
Rated Current (Indoor only) <A> 0.36 0.36 0.57
Heater <kW> – – –
Dimension (Height) <inch> 14-3/8
Dimension (Width) <inch> 46-1/16
Dimension (Depth) <inch> 11-5/8
Airflow (Low-Middle-High) <CFM> 635-705-775 705-810-920
Noise level (Low-Middle-High) <dB> 39-42-45 41-45-49
Net weight <lbs> 46
Model PCA-A24KA7 PCA-A30KA7 PCA-A36KA7 PCA-A42KA7
Power source (Phase, Voltage <V>, Frequency <Hz>) Single, 208/230, 60
Fan motor <FLA> 0.54 0.97
MCA <A> 1 2
MOCP <A> 15
Dimension (Height) <inch> 9-1/16
Dimension (Width) <inch> 50-3/8 63
Dimension (Depth) <inch> 26-3/4
Airflow
(Low-Middle2-Middle1-High) DRY <CFM> 530-565-600-670 565-600-635-705 775-850-920-990 810-885-955-1025
WET <CFM> 495-530-565-635 530-565-600-670 705-775-850-920 740-810-885-955
Noise level (Low-Middle2-Middle1-High) <dB> 33-35-37-40 35-37-39-41 37-39-41-43 39-41-43-45
Net weight <lbs> 71 79 86

15
PCA-A·KA7
Suspendu au Plafond
Index
1. Consignes de sécurité
1. Consignes de sécurité..........................................................15
2. Nomenclature.......................................................................15
3. Fonctionnement....................................................................20
4. Fonctionnement d’urgence de la télécommande sans fil
infrarouge .............................................................................24
5. Entretien et nettoyage ..........................................................24
6. Guide de dépannage............................................................26
7. Spécifications techniques.....................................................27
ŹAvant d’installer le climatiseur, lire attentivement toutes les
“Consignes de sécurité”.
ŹLes “Consignes de sécurité” reprennent des points très
importants concernant la sécurité. Veillez bien à les suivre.
ŹVeuillez consulter ou obtenir la permission votre compagnie
d’électricité avant de connecter votre système.
Rangement de l’appareil
Lorsque vous devez ranger l’appareil, veuillez consulter votre revendeur.
Précaution:
• Ne pas utiliser d’objet pointu pour enfoncer les boutons car cela
risquerait d’endommager la commande à distance.
•
Ne jamais obstruer les entrées et sorties des appareils extérieurs et
intérieurs.
• Ne jamais mettre des doigts, des bâtons, etc. dans les admissions et
sorties d’air.
• Si vous sentez des odeurs étranges, arrêter l’appareil, le mettre hors tension
et contacter le revendeur. Si vous ne procédez pas de cette façon, il pourrait
y avoir risque de panne, d’électrocution ou d’incendie.
• Ne JAMAIS laisser des enfants ou des personnes handicapées
utiliser le climatiseur sans surveillance.
• Toujours surveiller que les jeunes enfants ne jouent pas avec le
climatiseur.
• Si le gaz de réfrigérant fuit, arrêter le fonctionnement du climatiseur,
aérer convenablement la pièce et prendre contact avec le revendeur.
• Lors de l’installation, du déplacement ou de l’entretien du climatiseur,
n’utilisez que le réfrigérant spécifié (R410A) pour remplir les tuyaux de
réfrigérant. Ne pas le mélanger avec un autre réfrigérant et faire le
vide d’air dans les tuyaux.
Si du réfrigérant est mélangé avec de l’air, cela peut provoquer des pointes de
pression dans les tuyaux de réfrigérant et entraîner une explosion et d’autres
risques.
L’utilisation d’un réfrigérant différent de celui spécifié pour le climatiseur
peut entraîner des défaillances mécaniques, des dysfonctionnements du
système ou une panne de l’appareil. Dans le pire des cas, cela peut
entraîner un obstacle à la mise en sécurité du produit.
Avertissement:
• Pour les appareils non disponibles au grand public.
• Cet appareil ne doit pas être installé par l’utilisateur. Demander au
revendeur ou à une société agréée de l’installer. Si l’appareil n’est
pas correctement installé il peut y avoir un risque de fuite d’eau,
d’électrocution ou d’incendie.
• Ne pas marcher sur l’appareil ni y déposer des objets.
• Ne jamais éclabousser l’appareil ni le toucher avec des mains
humides. Il pourrait en résulter un risque d’électrocution.
• Ne pas vaporiser de gaz inflammable à proximité de l’appareil sous
risque d’incendie.
• Ne pas placer de chauffage au gaz ou tout autre appareil fonctionnant
avec une flamme vive là où il serait exposé à l’échappement d’air du
climatiseur. Cela risquerait de provoquer une mauvaise combustion.
• Ne pas retirer la face avant ou la protection du ventilateur de
l’appareil extérieur pendant son fonctionnement.
• Si vous remarquez des vibrations ou des bruits particulièrement
anormaux, arrêter l’appareil, éteindre l’interrupteur et prendre contact
avec le revendeur.
• Si vous remarquez des vibrations ou des bruits particulièrement
anormaux, arrêter l’appareil, éteindre l’interrupteur et prendre contact
avec le revendeur.
• Ne jamais mettre des doigts, des bâtons, etc. dans les entrées et
sorties d’air.
Symboles utilisés dans le texte
Avertissement:
Précautions à suivre pour éviter tout danger de blessure ou de
décès de l’utilisateur.
Précaution:
Décrit les précautions qui doivent être prises pour éviter
d’endommager l’appareil.
Symboles utilisés dans les illustrations
: Indique un élément qui doit être mis à la terre.
2. Nomenclature
PKA-A·KA7
Fixé au Mur
Filtre
Admission d’air
Grille de
refoulement d’air
Louvre
Ailette
Unité interne
PKA-A·KA7 PCA-A·KA7
Vitesse du ventilateur 3 vitesses + Auto 4 vitesses + Auto
Ailette Auto avec variation Auto avec variation
Louvre Manuel Manuel
F
iltre Normal Longue durée
Témoin de nettoyage du
filtre 100 heures 2.500 heures
Grille avant
Interrupteur de
fonctionnement d’urgence
Grille de
refoulement d’air
Ailette
Air intake
Admission d’air
Filtre (Intérieur
de l’arrivée d’air)

16
Télécommande à distance (Pièces en option)
2. Nomenclature
Télécommande à fil Télécommande sans fil infrarouge
ON/OFF
TEMP.
COOL
DRY
AUTO
FAN
HEAT
F
|)
|)
Fri
Room
Set temp.
Mode Temp. Fan
Cool Auto
Main
Main display:
Cursor Page
Main menu
Vane·Louver·Vent. (Lossnay)
High power
Timer
Weekly timer
OU silent mode
432 1
5
6
789 0
789 0789 0
ŶTélécommande filaire
Touches fonctions
Les fonctions réalisées par les touches varient en fonction de
l’écran.
Consultez le guide des touches en bas de l’écran LCD pour voir les
fonctions correspondant à un écran donné.
Lorsque le système est piloté à distance, le guide de fonction des
touches n’apparaît pas pour les touches verrouillées.
Ecran principal Menu général
Guide des fonctions
ű1Touche [MARCHE / ARRÊT]
Pressez pour allumer ou éteindre l’appareil intérieur.
ű2Touche [CHOIX]
Pressez pour enregistrer les paramètres.
ű3Touche [RETOUR]
Pressez pour revenir à l’écran précédent.
ű4Touche [MENU]
Pressez pour ouvrir le Menu général.
ű5Écran LCD rétroéclairé
Les paramètres de fonctionnement s’affichent.
Lorsque le rétroéclairage est éteint, appuyer sur une touche l’allume, et
il reste allumé pendant un certain temps en fonction de l’affichage.
Lorsque le rétroéclairage est éteint, appuyer sur une touche ne fait
que l’allumer, sans exécuter la fonction. (à l’exception du bouton
[MARCHE / ARRÊT])
ű6Voyant Marche / Arrêt
Cette lampe s’allume en vert lorsque le système est en fonctionnement.
Elle clignote lorsque la télécommande est en cours de démarrage ou en
cas d’erreur
.
ű7Touche fonction [F1]
Ecran principal : Pressez pour régler le mode de fonctionnement.
Menu général : Pressez pour faire descendre le curseur.
ű8Touche fonction [F2]
Ecran principal : Pressez pour diminuer la température.
Menu général : Pressez pour faire monter le curseur.
ű9Touche fonction [F3]
Ecran principal : Pressez pour augmenter la température.
Menu général : Pressez pour revenir à l’écran précédent.
ű0Touche fonction [F4]
Ecran principal : Pressez pour changer la vitesse du ventilateur.
Menu général : Pressez pour aller à la page suivante.
Interface de la télécommande

17
2. Nomenclature
Fri
Mode Temp. Fan
Room
Cool Auto
Set temp.
|)
|) |)
Fri
Cool
Mode Temp. Fan
AutoSet temp. 4
3
2
1
5
6
7
8
90
1
3
9
4
)
!
2345 6 7 8 2
1
5
L’écran principal peut être affiché dans deux modes différents : “complet” et “basic”. Le réglage usine est “complet”. Pour passer au mode “basic”,
changez-le dans l’écran principal. (Reportez-vous au manuel d’utilisation inclus avec la télécommande.)
ű1Mode de fonctionnement
Le mode de fonctionnement de l’appareil intérieur s’affiche ici.
ű2Température programmée
La température programmée s’affiche ici.
ű3Horloge (Voir le manuel d’installation.)
L’heure actuelle s’affiche ici.
ű4Vitesse du ventilateur
Le réglage de la vitesse de ventilation apparaît ici.
ű5Guide des fonctions des touches
Les fonctions correspondant aux touches s’affichent ici.
ű6
S’affiche lorsque la marche et l’arrêt sont pilotés de façon centralisée.
ű7
S’affiche lorsque le mode de fonctionnement est piloté de façon
centralisée.
ű8
S’affiche lorsque la température sélectionnée est pilotée de façon
centralisée.
ű9
S’affiche si la remise à zéro du filtre est pilotée de façon centralisée.
ű0
Indique si le filtre a besoin d’entretien.
ű1Température de la pièce (Voir le manuel d’installation.)
La température actuelle de la pièce s’affiche ici.
ű2
S’affiche lorsque les touches sont verrouillées.
<Mode complet>
* Toutes les icônes sont affichées pour la compréhension. <Mode basic>
ű3
Apparaît lorsque la fonction “ON/OFF timer”, “Réduit de nuit” ou
“Arrêt Auto” timer est activée.
apparaît lorsque le timer est désactivé par le système de contrôle
centralisé.
ű4
S’affiche si le programmateur hebdomadaire est activé.
ű5
S’affiche lorsque le système est en mode économie d’énergie. (Ceci
n’apparaîtra pas sur certains modèles d’unités intérieures)
ű6
S’affiche lorsque les appareils extérieurs sont en mode silencieux.
ű7
S’affiche lorsque la thermistance intégrée à la télécommande est
utilisée pour mesurer la température de la pièce (1).
s’affiche lorsque la thermistance de l’appareil intérieur est utilisée
pour mesurer la température de la pièce.
ű8
Indique le réglage du déflecteur.
ű9
Indique le réglage des ailettes.
(Cette indication n’est pas disponible pour ce modèle.)
ű)
Indique les réglages de la ventilation.
ű!
S’affiche lorsque la plage de température de réglage est réduite.
La plupart des paramètres (à l’exception de la Marche / Arrêt, du mode, de la vitesse du ventilateur, de la température)
peuvent être réglés à partir de l’écran du menu. (Reportez-vous au manuel d’utilisation inclus avec la télécommande.)
Afficheur

18
2. Nomenclature
Pour la télécommande sans fil infrarouge
F
Témoin de transmission
Témoin de la minuterie
* A des fins de clarification, tous les éléments qui
apparaissent sur l’écran d’affichage sont illustrés.
* Tous les éléments sont illustrés lorsque la touche
“Reset” (Réinitialiser) est sollicitée.
Écran d’affichage de la télécommande
Bouton ON/OFF
Boutons de réglage de température
Bouton de vitesse du ventilateur (Modifie
la vitesse du ventilateur)
Bouton “Airflow” (Débit d’air) (Modifie la
direction du flux d’air vertical)
Bouton de mode (Modifie le mode de
fonctionnement)
Bouton Check
Bouton de test de fonctionnement
Zone de transmission
Zones de fonctionnement
Bouton “Timer Off” (Arrêt de la minuterie)
Bouton “Timer On” (Marche de la minuterie)
Bouton “Hour” (Heure)
Bouton “Minute”
Bouton de réglage horaire (Permet de régler l’heure)
Bouton de louvre (Modifie la direction
gauche/droite du flux d’air)
Bouton “Reset” (Réinitialiser)
Insertion/remplacement de la pile
1. Retirez le couvercle supérieur, insérez deux
piles AAA, puis reposer le couvercle.
2. Appuyez sur la touche “Reset” (Réinitialiser).
1
2
3
Couvercle
supérieur Deux piles AAA
Insérez d’abord le pôle
(–) négatif de chaque
pile. Insérez les
piles en respectant
la polarité indiquée
(+, –)!
Appuyez sur la touche
“Reset” (Réinitialiser)
avec un objet dont
l’extrémité est étroite.
Remarque : (Uniquement pour les télécommandes sans fil infrarouge)
Pour utiliser la télécommande sans fil infrarouge, pointez-la vers le récepteur de l’appareil
intérieur.
Si la télécommande sans fil infrarouge est utilisée dans les 2 minutes qui suivent
l’alimentation de l’appareil intérieur, l’appareil peut émettre 2 bips successifs indiquant
que le contrôle automatique est en cours.
L’appareil intérieur émet des bips pour confirmer que le signal transmis par la
télécommande sans fil infrarouge a été reçu. Les signaux peuvent être reçus jusqu’à 7
mètres, 275 19/32 inch environ en ligne droite à partir de l’appareil intérieur et dans une
zone de 45° vers la gauche ou la droite de l’appareil. Cependant, une lumière vive ou
fluorescente peut gêner la réception de signaux de l’appareil intérieur.
Si le témoin de fonctionnement situé près du récepteur de l’appareil intérieur clignote,
ceci signifie que l’appareil doit être inspecté. Consultez votre revendeur pour connaître
les modalités d’entretien.
Manipulez la télécommande sans fil infrarouge avec précaution ! Ne la faites pas tomber
et ne lui infligez pas de chocs violents. De plus, évitez de mouiller la télécommande sans
fil infrarouge et ne la laissez pas dans un endroit humide.
Pour éviter de chercher la télécommande sans fil infrarouge, placez le support fourni avec
la télécommande sans fil infrarouge sur un mur et veillez à replacer la télécommande
sans fil infrarouge dans le support après chaque utilisation.

19
Unité externe
Alimentation
Masse
Panneau d’entretien
Tuyaux de réf.
Intérieur-Extérieur
Câble de raccordement
2. Nomenclature

20
ŶPlage de réglage de la température
Mode de fonctionnement Plage de réglage de la température
Froid / Déshu. 67 – 87ºF (19 – 30 ºC)
Chaud 63 – 83ºF (17 – 28 ºC)
Auto 67 – 83ºF (19 – 28 ºC)
Ventil. Non réglable
3.2. Sélection du mode
Appuyez sur la touche [F1] pour balayer les mo-
des de fonctionnement parmi : “Cool” (Froid), “Dry”
(Déshu.), “Fan” (Ventil.), “Auto”, et “Heat” (Chaud).
Sélectionnez le mode de fonctionnement désiré
.
Cool Dry Fan
Auto Heat
• Les modes de fonctionnement qui ne sont pas
disponibles avec les modèles des unités externes
utilisées n’apparaîtront pas sur l’affichage
.
Que signifie le fait que l’icône du mode clignote
L’icône de mode clignote lorsque d’autres appareils intérieurs du
même système réfrigérant (connectés au même appareil extérieur)
sont déjà dans un mode différent. Dans ce cas, les autres appareils du
même groupe ne peuvent fonctionner que dans le même mode.
Fonctionnement automatique
ŶEn fonction de la température définie préalablement, l’opération
de refroidissement débutera si la température de la pièce est
trop élevée ; à l’inverse, l’opération de chauffage débutera si la
température de la pièce est trop basse.
Ŷ
En mode de fonctionnement automatique, le climatiseur passera en mode de
refroidissement si la température de la pièce varie et affiche 2,0 °C, 4 °F ou plus
au-dessus de la température définie pendant 15 minutes. De la même façon, le
climatiseur passera en mode de chauffage si la température de la pièce affiche
2,0 °C, 4 °F ou plus audessous de la température définie pendant 15 minutes
.
Mode de refroidissement 15 minutes (passage du mode de
chauffage au mode de refroidissement)
Température définie +2,0°C,
+4 °F
Température définie
Température définie -2,0°C,
-4 °F
15 minutes (passage du mode de
refroidissement au mode de chauffage)
ŶLa température de la pièce étant ajustée automatiquement de façon
à rester stable, l’opération de refroidissement se met en marche à
quelques degrés au-dessus, et l’opération de chauffage à quelques
degrés au-dessous, de la température définie lorsque cette dernière
est atteinte (fonction automatique d’économie d’énergie).
3.3. Réglage de la température
<“Cool” (Froid), “Dry” (Déshu.), “Heat” (Chaud), et “Auto”>
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
|)
|)
Exemple d’affichage
(Centigrade avec incréments de 0,5- degrés)
F1 F2 F3 F4
|)
|)
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
Appuyez sur la touche [F2] pour diminuer la température programmée, et
la touche [F3] pour l’augmenter.
• Consultez le tableau de cette page pour la plage de température régla-
ble en fonction du mode de fonctionnement.
•
La plage de température ne peut pas être programmée en mode ventilation .
•
Les températures programmées sont affichées soit en Centigrade avec in-
créments de 0,5- ou 1-degrés, soit en Fahrenheit, selon le modèle d’unité
intérieure et le réglage du mode d’affichage sur la télécommande.
<Pour la télécommande sans fil infrarouge>
ŹPour réduire la température ambiante:
Appuyer sur le bouton 3pour sélectionner la température désirée.
La température sélectionnée est affichée.
ŹPour augmenter la température ambiante:
Appuyer sur le bouton 3pour sélectionner la température désirée.
La température sélectionnée est affichée.
F1 F2 F3 F4
|)
|)
Cool Room AutoSet temp.
Mode Temp. Fan
Fri
ŶConcernant le mode de fonctionnement, reportez-vous au manuel d’utilisation fourni avec chaque télécommande.
3.1. Marche/arrêt
[MARCHE] [ARRÊT]
Pressez la touche [MARCHE / ARRÊT].
La lampe Marche / Arrêt s’allume en
vert, et l’appareil démarre.
Pressez à nouveau la touche [MARCHE /
ARRÊT].
La lampe Marche / Arrêt s’éteint, et
l’appareil s’arrête.
Remarque :
Même si vous appuyez sur la touche Marche/Arrêt immédiatement après le début de la procédure d’arrêt, le climatiseur ne redémarrera pas avant 3 minutes environ .
Ceci a pour but d’éviter le risque d’endommagement des composants internes.
3. Fonctionnement
