Mitsubishi Electric TPKA0A 1KA Series User manual

MANUAL DE INSTRUCCIONES
Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado
para garantizar un uso seguro y correcto.
SPLIT-SYSTEM HEAT PUMP
TPKA0A.1KA Series
TPCA0A.1KA Series
OPERATION MANUAL
For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.
MANUEL D’UTILISATION
Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du
climatiseur.
FOR USER
POUR L’UTILISATEUR
English
Français
Español
PARA EL USUARIO
VG79Y577H01.indb 1 24-Nov-22 13:36:44

1
Contents
1. Safety Precautions

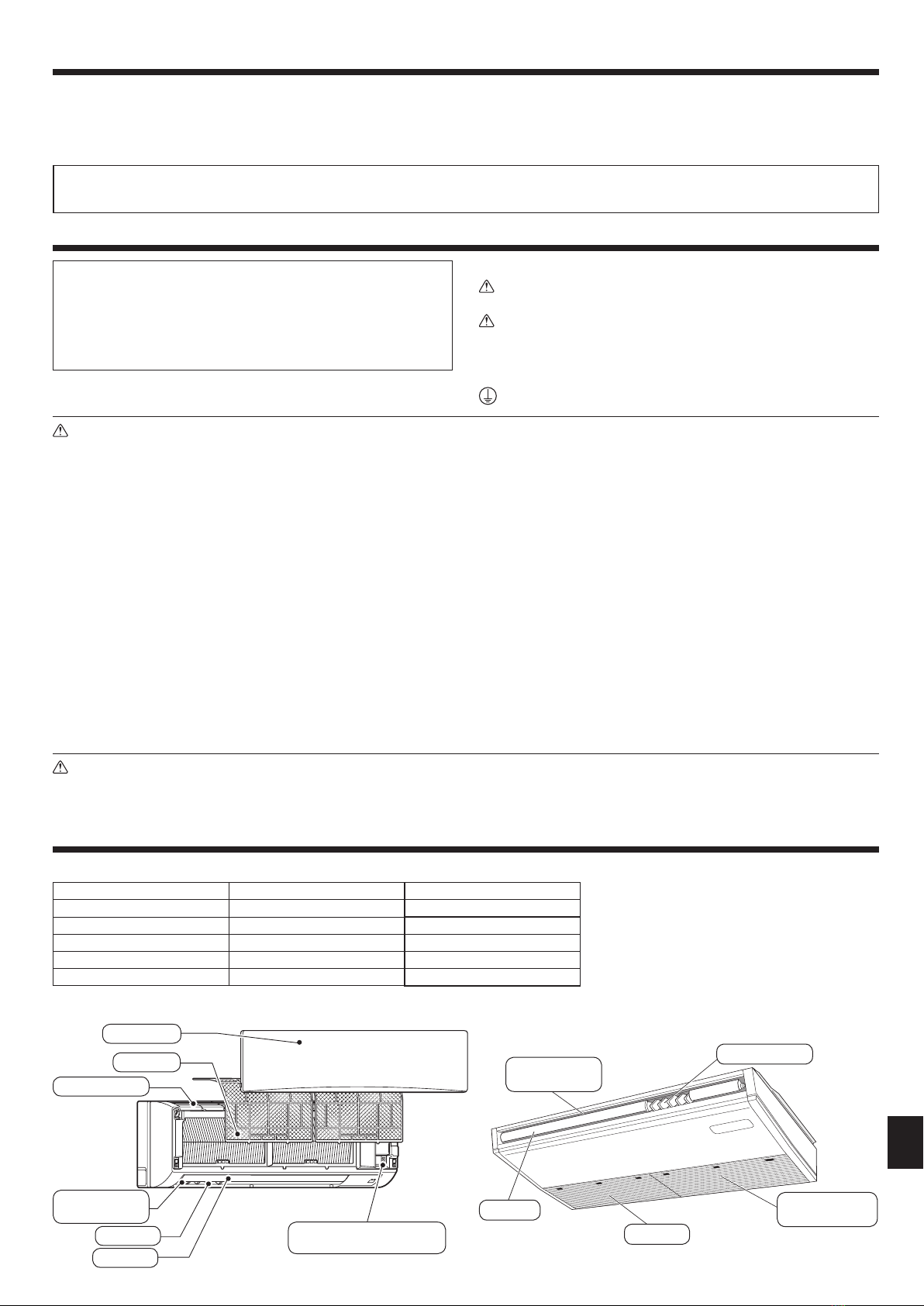

2. Parts Names
TPKA0A.1KA80A
Wall Mounted
►Before installing the unit, make sure you read all the
“Safety Precautions”.
►The “Safety Precautions” provide very important
points regarding safety. Make sure you follow them.
►Please report to or take consent by the supply
authority before connection to the system.
Disposing of the unit
When you need to dispose of the unit, consult your dealer.
Caution:
• Do not use any sharp object to push the buttons, as this may
damage the remote controller.
• Never block or cover the indoor or outdoor unit’s air intakes or outlets.
Symbols used in the text
Warning:
Describes precautions that should be observed to prevent danger
of injury or death to the user.
Caution:
Describes precautions that should be observed to prevent damage
to the unit.
Symbols used in the illustrations
: Indicates a part which must be grounded.
Indoor Unit
TPKA0A.1KA80A TPCA0A.1KA80A
Fan speed 3 speeds + Auto 4 speeds + Auto
Vane Auto with swing Auto with swing
Louver Manual Manual
Filter Normal Long-life
Filter cleaning indication 100 hr 2,500 hr
1. Safety Precautions .................................................................1
2. Parts Names...........................................................................1
3. Operation................................................................................6
4. Emergency Operation for Wireless Remote Controller ........10
5. Care and Cleaning................................................................10
6. Troubleshooting....................................................................12
7. Specifications .......................................................................13
Filter
Air intake
Air outlet
Louver
Vane
Front grille
Emergency operation switch
TPCA0A.1KA80A
Ceiling Suspended
Filter
(Inside of Air intake)
Air intake
Air outlet
Louver
Vane
Warning:
• There appliances are not accessible to the general public.
• The unit must not be installed by the user. Ask the dealer or an authorized
company to install the unit. If the unit is installed improperly, water leakage,
electric shock or re may result.
•
Do not alter the unit. It may cause re, electric shock, injury or water leakage.
• Do not stand on, or place any items on the unit.
• Do not splash water over the unit and do not touch the unit with wet hands.
An electric shock may result.
• Do not spray combustible gas close to the unit. Fire may result.
•
Do not place a gas heater or any other open-ame appliance where it will be exposed
to the air discharged from the unit. Incomplete combustion may result.
• Do not remove the front panel or the fan guard from the outdoor unit when it is running.
• When you notice exceptionally abnormal noise or vibration, stop operation,
turn o󰀨 the power switch, and contact your dealer.
• Never insert ngers, sticks etc. into the intakes or outlets.
•
If you detect odd smells, stop using the unit, turn o󰀨 the power switch and consult
your dealer. Otherwise, a breakdown, electric shock or re may result.
• This air conditioner is NOT intended for use by children or inrm persons
without supervision.
• If the refrigeration gas blows out or leaks, stop the operation of the air con-
ditioner, thoroughly ventilate the room, and contact your dealer.
•
This appliance is intended to be used by expert or trained users in shops, in
light industry and on farms, or for commercial use by lay persons.
• This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge
if they have been given supervision or instruction concerning use of the appliance in a
safe way and understand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
• Children should be supervised to ensure that they do not play with the air conditioner.
• This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
• When installing or relocating, or servicing the air conditioner, use only the specied
refrigerant written on outdoor unit to charge the refrigerant lines. Do not mix it with
any other refrigerant and do not allow air to remain in the lines.
If air is mixed with the refrigerant, then it can be the cause of abnormal high pressure
in the refrigerant line, and may result in an explosion and other hazards.
The use of any refrigerant other than that specied for the system will cause me-
chanical failure or system malfunction or unit breakdown. In the worst case, this
could lead to a serious impediment to securing product safety.
• This unit should be installed in rooms which exceed the oor space speci-
ed in outdoor unit installation manual.
Refer to outdoor unit installation manual.
• Do not use means to accelerate the defrosting process or to clean, other
than those recommended by the manufacturer.
•
The appliance shall be stored in a room without continuously operating ignition sources (for
example: open ames, an operating gas appliance or an operating electric heater).
• Do not pierce or burn.
• Be aware that refrigerants may not contain an odour.
Note:
The phrase “Wired remote controller” in this operation manual refers only to the TAR-41MAA.
If you need any information for the other remote controller, please refer to the instruction book included in box.
VG79Y577H01.indb 1 24-Nov-22 13:36:44

2
Remote controller (Optional parts)
2. Parts Names
Wired remote controller Wireless remote controller
■Wired Remote Controller
Controller interface
MENU ON
OFF
RETURN SELECT
HOLD
MENU ON
OFF
RETURN SELECT
HOLD
The functions of the function buttons change depending on the
screen.
Refer to the button function guide that appears at the bottom of the
LCD for the functions they serve on a given screen.
When the system is centrally controlled, the button function guide
that corresponds to the locked button will not appear.
▌1[ON/OFF] button
Press to turn ON/OFF the indoor unit.
▌2[SELECT/HOLD] button
Press to save the setting.
When the Main menu is displayed, pressing this button will enable/
disable the HOLD function.
▌3[RETURN] button
Press to return to the previous screen.
▌4[MENU] button
Press to bring up the Main menu.
▌5Backlit LCD
Operation settings will appear.
When the backlight is off, pressing any button turns the backlight on
and it will stay lit for a certain period of time depending on the screen.
When the backlight is off, pressing any button turns the backlight on
and does not perform its function. (except for the [ON/OFF] button)
▌6ON/OFF lamp
This lamp lights up in green while the unit is in operation. It blinks while
the remote controller is starting up or when there is an error.
▌7Function button [F1]
Main display: Press to change the operation mode.
Menu screen: The button function varies with the screen.
▌8Function button [F2]
Main display: Press to decrease temperature.
Main menu: Press to move the cursor left.
Menu screen: The button function varies with the screen.
▌9Function button [F3]
Main display: Press to increase temperature.
Main menu: Press to move the cursor right.
▌0Function button [F4]
Main display: Press to change the fan speed.
Main display
Menu screen
Function guide
Main menu
83
83
Fri
Room
Set temp.
Mode Temp. Fan
Cool Auto
Main Main menu
Energy saving
Main display:
Cursor
Operation
Vane·Louver·Vent. (Lossnay)
High power
Comfort
RETURN
7890
7890
7890
4 3 2 1
5
6
7 8 9 0
Function buttons
VG79Y577H01.indb 2 24-Nov-22 13:36:45

3
2. Parts Names
Fri
Cool
Mode Temp. Fan
Set temp. Auto
83
Fri
Mode Temp. Fan
Room
Cool Set temp. Auto
83
83
The main display can be displayed in two different modes: “Full” and “Basic”. The factory setting is “Full”. To switch to the “Basic” mode, change the
setting on the Main display setting. (Refer to operation manual included with remote controller.)
▌1Operation mode
▌2Preset temperature
▌3Clock
▌4Fan speed
▌5Button function guide
Functions of the corresponding buttons appear here.
▌6
Appears when the ON/OFF operation is centrally controlled.
▌7
Appears when the operation mode is centrally controlled.
▌8
Appears when the preset temperature is centrally controlled.
▌9
Appears when the filter reset function is centrally controlled.
▌0
Indicates when filter needs maintenance.
▌1Room temperature
▌2
Appears when the buttons are locked.
▌3
Appears when the On/Off timer or Auto-off timer function is enabled.
appears when the timer is disabled by the centralized control
system.
appears when the HOLD function is enabled.
<Full mode>
* All icons are displayed for explanation.
<Basic mode>
4
3
2!
1
5
6
#
7
8
90
1
3
9
4
)
@
$2
1
#
5
▌4
Appears when the Weekly timer is enabled.
▌5
Appears while the units are operated in the energy-save mode. (Will
not appear on some models of indoor units)
▌6
Appears while the outdoor units are operated in the silent mode.
(This indication is not available for CITY MULTI models)
▌7
Appears when the built-in thermistor on the remote controller is
activated to monitor the room temperature (1).
appears when the thermistor on the indoor unit is activated to
monitor the room temperature.
▌8
Indicates the vane setting.
▌9
Indicates the louver setting.
▌)
Indicates the ventilation setting.
▌!
Appears when the preset temperature range is restricted.
▌@
Appears when an energy-saving operation is performed using a “3D i-See
sensor” function.
▌#Centrally controlled
Appears for a certain period of time when a centrally-controlled item is
operated.
▌$Preliminary error display
An error code appears during the preliminary error.
Display
Most settings (except ON/OFF, mode, fan speed, temperature)
can be made from the Main menu. (Refer to Page 6.)
32$ 4 5 6 7 8
VG79Y577H01.indb 3 24-Nov-22 13:36:46

4
Note:
In this operation manual, the term “Wireless remote controller” refers only to the PAR-SL101A-E. If you need any information for other remote controllers,
refer to the operation manual that is included with the grille, which includes a remote controller, or the operation manual that is included with the optional
remote controller.
Wireless Remote-Controller
2. Parts Names
Transmission area
Not available
Remote controller display
Battery replacement indicator
OFF/ON button
Fan Speed button (Changes fan speed)
i-see button
Menu button
SET/SEND button
CANCEL button
Up/Down buttons
Reset buttonSet Time button (Sets the time)
Weekly timer ON/OFF button
Not available
Appears when a non-supported
function is selected.
Battery replacement indicator
Appears when the remaining battery
power is low.
Fan speed setting
Auto
3D i-see Sensor (Air distribution)
Default Direct Indirect When Direct or
Indirect is selected,
the vane setting is
set to “Auto”.
Vane setting
Step 1 Step 2 Step 3 Step 4 Step 5 Swing Auto
Temperature setting
The units of temperature can be changed.
For details, refer to the Installation Manual.
Operation mode
Cool Dry
Fan Auto
Heat
Timer OFF button
Timer ON button
Airflow button (Changes up/down airflow direction)
Mode button (Changes operation mode)
Set Temperature buttons
VG79Y577H01.indb 4 24-Nov-22 13:36:46

5
Outdoor unit
Power
Earth
Service Panel
Indoor-Outdoor
Connection wire
Ref. Pipes
2. Parts Names
Notes (Only for wireless remote controller):
■ When using the wireless remote controller, point it towards the receiver on the indoor unit.
■ If the remote controller is operated within approximately 3 minutes after power is supplied
to the indoor unit, the indoor unit may beep twice as the unit is performing the initial
automatic check.
■ The indoor unit beeps to confirm that the signal transmitted from the remote controller has
been received. Signals can be received up to approximately 7 meters in a direct line from
the indoor unit in an area 45° to the left and right of the unit. However, illumination such as
fluorescent lights and strong light can affect the ability of the indoor unit to receive signals.
■ To avoid misplacing the remote controller, install the holder included with the remote
controller on a wall and be sure to always place the remote controller in the holder after
use.
Warning:
■ Do not dispose of the controller by yourself.
• Consult your dealer in case of disposal.
■ Never modify or repair the controller by yourself.
• Any deficiency caused by your modification or repair may result in an electric shock or
fire.
Consult your dealer about repairs.
■ Stop operation if the operation lamp on the controller’s receiver blinks or if
an abnormality occurs.
• Leaving the controller in these conditions can lead to fire or breakdown. Report such
conditions to your dealer.
■ Never allow the alkaline batteries to short-circuit. Never disassemble, heat
or place them in re.
• Doing so can cause the strong alkaline liquid to leak and possibly enter your eyes or
cause the batteries to explode or heat up, resulting in personal injuries, burning or
mechanical breakdowns. If strong alkaline liquid comes in contact with your skin or
clothes, wash it off with clean water. If it gets in to your eyes, wash them with clean water
and consult a doctor immediately.
Caution:
■ Do not drop the controller.
• Doing so may cause the case to crack and may disable control.
■ Do not wash with water.
• Doing so may cause an electric shock or breakdown.
■ Do not touch any control button with wet hands.
• Doing so may cause an electric shock or breakdown.
■ Do not press any control button with a sharp object.
• Doing so may cause an electric shock or breakdown.
■ Incorrect use of batteries can cause liquid leakage, explosion or heating and
may result in breakdown or personal injury. Adhere to the following.
(1) Do not recharge the batteries.
(2) Insert the batteries in the correct direction.
(3) Do not mix a new battery with an old battery or batteries of different types.
(4) Remove the batteries immediately when they have run out.
Battery installation/replacement
1. Remove the top cover, insert two LR6 AA
batteries, and then install the top cover.
1
2
3
Top cover
Two LR6 AA batteries
Insert the negative (–) end of each
battery first. Install the batteries in the
correct directions (+, –)!
2. Press the Reset button.
Press the Reset button with an object
that has a narrow end.
After battery installation/replacement, please set
clock.
Without setting clock, you cannot use a part of
function of remote controller.
VG79Y577H01.indb 5 24-Nov-22 13:36:47

6
3. Operation
■About the operation method, refer to the operation manual that comes with each remote controller.
3.1. Turning ON/OFF
[ON] [OFF]
Press the [ON/OFF] button.
The ON/OFF lamp will light up in
green, and the operation will start.
When “LED lighting” is set to “No,” the
ON/OFF lamp will not light up.
* Refer to the installation manual of
wired remote controller.
Press the [ON/OFF] button again.
The ON/OFF lamp will come off,
and the operation will stop.
■Operation status memory
Remote controller setting
Operation mode Operation mode before the power was turned off
Preset temperature Preset temperature before the power was turned off
Fan speed Fan speed before the power was turned off
■Settable preset temperature range
Operation mode Preset temperature range
Cool/Drying 19–30 ºC/67–87 °F
Heat 17–28 ºC/63–83 °F
Auto (single set point) 19–28 ºC/67–83 °F
Setback [COOL] Preset temperature range for COOL mode.
[HEAT] Preset temperature range for HEAT mode. *1
Fan/Ventilation Not settable
*1 The preset temperatures for cooling and heating can be set under the following conditions.
• The cooling preset temperature is greater than the heating preset temperature.
• The difference between the cooling and heating preset temperatures is equal or greater than the minimum temperature difference that varies depending on the
indoor unit model to be connected.
Note:
Even if you press the ON/OFF button immediately after shutting down the operation is progress, the air conditioner will not start for about 3 minutes.
This is to prevent the internal components from being damaged.
3.2. Mode Selection
Each pressing of the [F1] button cycles
through the following operation modes.
Select the desired operation mode.
Cool Drying Fan
Auto Heat
• Operation modes that are not available to
the connected outdoor unit models will not
appear on the display.
What the blinking mode icon means
The mode icon will blink when other indoor units in the same refrigerant
system (connected to the same outdoor unit) are already operated in a
different mode. In this case, the rest of the unit in the same group can
only be operated in the same mode.
Cool
Room
AutoSet temp.
Mode Temp. Fan
Fri
83
83
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
Automatic operation
<Single set point>
■According to a set temperature, cooling operation starts if the room
temperature is too hot and heating operation starts if the room
temperature is too cold.
■During automatic operation, if the room temperature changes and
remains 2 °C, 4 °F or more above the set temperature for 15 minutes,
the air conditioner switches to cool mode. In the same way, if the room
temperature remains 2 °C, 4 °F or more below the set temperature for
15 minutes, the air conditioner switches to heat mode.
Cool mode 15 minutes (switches from
heating to cooling)
Set temperature +2 °C, +4 °F
Set temperature
Set temperature −2 °C, −4 °F
15 minutes (switches
from cooling to heating)
■Because the room temperature is automatically adjusted in order to
maintain a fixed effective temperature, cooling operation is performed
a few degrees warmer and heating operation is performed a few
degrees cooler than the set room temperature once the temperature is
reached (automatic energy-saving operation).
Navigating through the screens
• To return to the Main screen ...... [RETURN] button
ON
OFF
ON
OFF
VG79Y577H01.indb 6 24-Nov-22 13:36:47

7
3. Operation
3.4. Fan speed setting
MENU
ON
OFF
RETURN SELECT
HOLD
83
83
Cool
Room
AutoSet temp.
Mode Temp. Fan
Fri
F1 F2 F3 F4
Press the [F4] button to go through the fan speeds in the following order.
Auto
• The available fan speeds depend on the models of connected indoor
units.
Notes:
●The number of available fan speeds depends on the type of unit
connected.
●In the following cases, the actual fan speed generated by the unit
will di󰀨 er from the speed shown the remote controller display.
1.While the display is in “Standby” or “Defrost” states.
2.When the temperature of the heat exchanger is low in the heat-
ing mode.
(e.g. immediately after heating operation starts)
3.In HEAT mode, when room temperature is higher than the tem-
perature setting.
4.In COOL mode, when room temperature is lower than the tem-
perature setting.
5.When the unit is in Drying mode.
<Exiting the Main menu screen>
MENU
ON
OFF
RETURN SELECT
HOLD
83
83
Cool
Room
AutoSet temp.
Mode Temp. Fan
Fri
F1 F2 F3 F4
If no buttons are touched for 10 minutes, the screen will automatically
return to the Main display. Any settings that have not been saved will
be lost.
<Display of unsupported functions>
Title
Not available
Unsupported function
Return: RETURN
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
MENU
ON
OFF
RETURN SELECT
HOLD
Main Main menu
Initial setting
F1 F2 F3 F4
Press the [RETURN] button to exit
the Main menu and return to the
Main display.
The message at left will appear
if the user selects a function not
supported by the corresponding
indoor unit model.
Press [F2] to move the cursor left.
Press [F3] to move the cursor right.
3.3. Temperature setting
<Cool, Drying, Heat, and Auto>
Press the [F2] button to decrease the preset temperature, and press the
[F3] button to increase.
• Refer to the table on 3.1 for the settable temperature range for di󰀨 erent
operation modes.
• Preset temperature range cannot be set for Fan/Ventilation operation.
• Preset temperature will be displayed either in Centigrade in 0.5- or
1-degree increments, or in Fahrenheit, depending on the indoor unit
model and the display mode setting on the remote controller.
Cool
Room
AutoSet temp.
Mode Temp. Fan
Fri
83
83
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
Operation mode
Room temperature (Refer to the Installation Manual.)
3.5. Airflow direction setting
3.5.1 Navigating through the Main menu
<Accessing the Main menu>
Press the [MENU] button on the
Main display.
The Main menu will appear.
Main Main menu
Operation
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
Cursor
<Item selection>
VG79Y577H01.indb 7 24-Nov-22 13:36:48

8
3. Operation
<Vent. setting>
<Returning to the Main menu>
Note:
● During swing operation, the directional indication on the screen
does not change in sync with the directional vanes on the unit.
●Available directions depend on the type of unit connected.
●In the following cases, the actual air direction will di󰀨er from the
direction indicated on the remote controller display.
1. While the display is in “STAND BY” or “DEFROST” states.
2. Immediately after starting heat mode (while the system is wait-
ing for the mode change to take e󰀨ect).
3. In heat mode, when room temperature is higher than the temper-
ature setting.
<[Manual] To Change the Airflow’s Left/Right Direction>
* The louver button cannot be used.
• Stop the unit operation, hold the lever of the louver,
and adjust to the desired direction.
* Do not set to the inside direction when the unit is in
the cooling or drying mode because there is a risk
of condensation and water dripping.
Caution:
To prevent falls, maintain a stable footing when operating the unit.
Press the [F1] or [F2] button.
Press the button as indicated above
to go through the following setting
options.
Auto Auto Step 1 Step 2
Step 3 Step 4 Step 5
Swing Swing
Select “Swing” to move the vanes
up and down automatically.
When set to “Step 1” through
“Step 5”, the vane will be xed at
the selected angle.
3.5.2 Vane·Vent. (Lossnay)
<Accessing the menu>
Select “Vane·Louver·Vent.
(Lossnay)” from the Operation
menu, and press the [SELECT/
HOLD] button.
Select “Operation” from the Main
menu (refer to 3.5.1), and press the
[SELECT/HOLD] button.
MENU
ON
OFF
RETURN SELECT
HOLD
Main Main menu
Operation
F1 F2 F3 F4
MENU
ON
OFF
RETURN SELECT
HOLD
Main menu: RETURN
Cursor
Operation
Vane·Louver·Vent. (Lossnay)
High power
Comfort
F1 F2 F3 F4
Press the [RETURN] button to go
back to the Main menu.
Press the [F4] button to go through
the ventilation setting options in the
order of “O󰀨”, “Low”, and “High”.
* Settable only when LOSSNAY unit
is connected.
Off Low High
Off Low High
• The fan on some models of in-
door units may be interlocked
with certain models of ventila-
tion units.
MENU
ON
OFF
RETURN SELECT
HOLD
Main menu: RETURN
Cursor
Operation
Vane·Louver·Vent. (Lossnay)
High power
Comfort
F1 F2 F3 F4
• under the vane setting icon
This icon will appear when the vane
is set to “Step 5” and the fan oper-
ates at low speed during cooling or
drying operation (depends on the
model).
The icon will go o󰀨 in an hour, and
the vane setting will automatically
change.
83
83
Fri
Room
Set temp.
Mode Temp. Fan
Cool Auto
<Vane setting>
Fri
Low
Vent.
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
MENU
ON
OFF
RETURN SELECT
HOLD
Fri
Off
Vent.Vane
F1 F2 F3 F4
VG79Y577H01.indb 8 24-Nov-22 13:36:49

9
3. Operation
3.6. Timer
■Timer functions are different by each remote controller.
■For details on how to operate the remote controller, refer to the appropriate operation manual included with each remote controller.
B
A
Fig. 3.6.1
Fig. 3.6.2
Fig. 3.6.3
Fig. 3.6.4
C
D
Fig. 3.6.5
Weekly schedule (Wireless remote controller)
■The weekly schedule can be set to four operation patterns for each day of the week. The settings include
the on and off times and the set temperature.
<Editing mode>
1. Switching to the editing mode
1 Press the button when the unit is operating or stopped.
blinks. (Fig. 3.6.1)
2. Selecting the setting pattern
1 Press the button to select the setting pattern number.
Each time the button is pressed, the pattern number Achanges in the following order:
1 → 2 → 3 → 4.
3. Selecting the day of the week
1 Press the button to select the day of the week to set.
Each time the button is pressed, the day of the week Bchanges in the following order:
Mon → Tue → Wed → Thu → Fri → Sat → Sun → All days.
4. Selecting the operation settings
1 Push the button to select the operation on or off setting. (Fig. 3.6.2)
is lighted.
Each time the button is pressed, the setting changes in the following order: →
2 Press the button to select the operation time. (Fig. 3.6.3)
The operation time blinks.
Set the operation time using the buttons.
• The operation time can be set in 10-minute increments.
3 Press the button to select the set temperature. (Fig. 3.6.4)
The set temperature blinks.
Set the temperature using the buttons.
• When setting the off operation, the temperature cannot be set.
When the AUTO (dual set point) mode is enabled, press the button to switch between the upper limit
Cand the lower limit D. (Fig. 3.6.5)
4 By pressing the button, the pattern number settings for the displayed day of the week are deleted.
5 Repeat steps 2–4 to select the settings for each day of the week.
<Transmitting the settings>
Point the transmission area of the wireless remote controller towards the receiver on the indoor unit and
operate the controller. Confirm that the indoor unit beeps 7 times.
Press the button.
<Enabling the weekly schedule>
Press the button.
The weekly schedule operates when is on.
• The weekly schedule does not function when the On/Off timer is enabled.
The weekly schedule operates when all of the On/Off timer settings have been executed.
Note:
● When using the weekly timer, please set the wireless remote controller in the signal receivable area of the receiver
on the indoor unit.
3.7. Ventilation
For LOSSNAY combination
■The following 2 patterns of operation is available.
• Run the ventilator together with indoor unit.
• Run the ventilator independently.
Note:
With some model configurations, the fan on the indoor unit may come on even when you set the ventilator to run independently.
For wireless remote controller
Running the ventilator independently is not available.
No indication on the remote controller.
VG79Y577H01.indb 9 24-Nov-22 13:36:49

10
4. Emergency Operation for Wireless Remote Controller
[Heat pump type]
[Cooling Only type]
Operation Monitor Display
GREEN ORANGE
STOP The display will appear orange for 5
seconds following the switch operation
as indicated at the left, and then it will
return to the regular display.
COOL
HEAT
Turning off Lighting
* Operation details at the time of emergency operation are as shown
below.
Note that over the first 30 minutes or so, the temperature adjustment
will not function and the unit will be in continuous operation with the fan
on high.
Operation Mode COOL HEAT
Set Temperature 24°C, 75°F 24°C, 75°F
Fan Speed High High
Airflow Direction Up and Down Step 1 Step 5
Cooling Heating Stop
Cooling Stop
When the wireless remote controller cannot be used
When the batteries of the wireless remote controller run out or the
wireless remote controller malfunctions, the emergency operation can be
done using the emergency buttons.
[Fig. 4-1] A DEFROST/STAND BY lamp (Orange)
BOperation lamp (Green)
CEmergency operation switch (cooling/heating)
DReceiver
• Each press of the emergency operation switch will toggle the
operation mode.
• Check “COOL/HEAT” with the operation monitor display. (The display
will appear orange for 5 seconds after the switch operation.)
C
B
A
D
D C
BE A
(For TPCA0A.1KA80A)
(For TPKA0A.1KA80A)
Fig. 4-1
Fig. 4-2
[Fig. 4-2] ADEFROST/STAND BY lamp
BOperation lamp
CEmergency operation switch (heating)
DEmergency operation switch (cooling)
EReceiver
Starting operation
• To operate the cooling mode, press the button Dfor more than 2
seconds.
• To operate the heating mode, press the button Cfor more than 2
seconds.
Stopping operation
• To stop operation, press the button Dor the button Cfor more
than 2 seconds.
5. Care and Cleaning
■Filter information
will appear on the Main display
in the Full mode when it is time to
clean the lters.
Wash, clean, or replace the lters
when this sign appears.
Refer to the indoor unit Instruc-
tions Manual for details.
Select “Filter information” from the
Maintenance menu, and press the
[SELECT/HOLD] button.
Select “Maintenance” from the Main
menu, and press the [SELECT/
HOLD] button.
Main Main menu
Maintenance
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
Main menu: RETURN
Cursor
Maintenance menu
Error information
Filter information
Cleaning
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
83
83
Cool
Room
AutoSet temp.
Mode Temp. Fan
Fri
VG79Y577H01.indb 10 24-Nov-22 13:36:50

11
B
A
►Filter removal
Caution:
• In removing the filter, precautions must be taken to protect your
eyes from dust. Also, if you have to climb up on a stool to do the
job, be careful not to fall.
• When the filter is removed, do not touch the metallic parts inside
the indoor unit, otherwise injury may result.
1Using both hands, pull both the bottom corners of the intake grille
to open the grille, then lift the filter until it clicks at the stop position.
2Hold the knobs on the filter and pull the filter up, then pull it out
downward.
(Located in two places, on the left and right.)
AFront grille
BFilter
1Open the intake grille.
2Hold the knob on the filter then pull the filter up in the direction of
an arrow. To replace the filter after cleaning, be sure to insert the
filter far enough until it fits into the stopper.
AFilter BIntake Grille CKnob DStopper
TPCA0A.1KA80A
A
B
C
D
TPKA0A.1KA80A
►Cleaning the filters
• Clean the filters using a vacuum cleaner. If you do not have a vacuum
cleaner, tap the filters against a solid object to knock off dirt and dust.
• If the filters are especially dirty, wash them in lukewarm water. Take
care to rinse off any detergent thoroughly and allow the filters to dry
completely before putting them back into the unit.
Caution:
• Do not dry the filters in direct sunlight or by using a heat source,
such as an electric heater: this may warp them.
• Do not wash the filters in hot water (above 50°C, 122°F), as this
may warp them.
• Make sure that the air filters are always installed. Operating the
unit without air filters can cause malfunction.
Caution:
• Before you start cleaning, stop operation and turn OFF the power supply.
• Indoor units are equipped with filters to remove the dust of sucked-in
air. Clean the filters using the methods shown in the following sketches.
83ºF
83ºF
Cool
Room
AutoSet temp.
Mode Temp. Fan
Fri
When the is displayed on the
Main display in the Full mode, the
system is centrally controlled and
the lter sign cannot be reset.
If two or more indoor units are connected, filter cleaning timing for
each unit may be different, depending on the filter type.
The icon will appear when the filter on the main unit is due for cleaning.
When the filter sign is reset, the cumulative operation time of all units
will be reset.
The icon is scheduled to appear after a certain duration of
operation, based on the premise that the indoor units are installed in a
space with ordinary air quality. Depending on the air quality, the filter
may require more frequent cleaning.
The cumulative time at which filter needs cleaning depends on the model.
• This indication is not available for wireless remote controller.
5. Care and Cleaning
Select “OK” with the [F4] button.
A conrmation screen will appear.
Navigating through the screens
• To go back to the Main menu
....................... [MENU] button
• To return to the previous screen
....................... [RETURN] button
OKCancel
Filter information
Reset filter sign?
Main menu: MENU
Filter information
Filter sign reset
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
Press the [F4] button to reset lter
sign.
Refer to the indoor unit Instructions
Manual for how to clean the lter.
Main menu: MENU
Reset
Filter information
Press Reset button after
filter cleaning.
Please clean the filter.
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
VG79Y577H01.indb 11 24-Nov-22 13:36:50

12
6. Troubleshooting
Having trouble? Here is the solution. (Unit is operating normally.)
Air conditioner does not heat or cool well. Clean the filter. (Airflow is reduced when the filter is dirty or clogged.)
Check the temperature adjustment and adjust the set temperature.
Make sure that there is plenty of space around the outdoor unit. Is the
indoor unit air intake or outlet blocked?
Has a door or window been left open?
When heating operation starts, warm air does not blow from the indoor
unit soon.
Warm air does not blow until the indoor unit has sufficiently warmed
up.
During heating mode, the air conditioner stops before the set room
temperature is reached.
When the outdoor temperature is low and the humidity is high,
frost may form on the outdoor unit. If this occurs, the outdoor unit
performs a defrosting operation. Normal operation should begin after
approximately 10 minutes.
Airflow up/down direction changes during operation or airflow up/down
direction cannot be set.
During cooling mode, the vanes automatically move to the horizontal
(down) position after 1 hour when the down (horizontal) airflow up/
down direction is selected. This is to prevent water from forming and
dripping from the vanes.
During heating mode, the vanes automatically move to the horizontal
airflow up/down direction when the airflow temperature is low or
during defrosting mode.
When the airflow up/down direction is changed, the vanes always move
up and down past the set position before finally stopping at the position.
When the airflow up/down direction is changed, the vanes move to the
set position after detecting the base position.
A flowing water sound or occasional hissing sound is heard. These sounds can be heard when refrigerant is flowing in the air
conditioner or when the refrigerant flow is changing.
A cracking or creaking sound is heard. These sounds can be heard when parts rub against each due to
expansion and contraction from temperature changes.
The room has an unpleasant odor. The indoor unit draws in air that contains gases produced from the
walls, carpeting, and furniture as well as odors trapped in clothing,
and then blows this air back into the room.
A white mist or vapor is emitted from the indoor unit. If the indoor temperature and the humidity are high, this condition may
occur when operation starts.
During defrosting mode, cool airflow may blow down and appear like a
mist.
Water or vapor is emitted from the outdoor unit. During cooling mode, water may form and drip from the cool pipes
and joints.
During heating mode, water may form and drip from the heat
exchanger.
During defrosting mode, water on the heat exchanger evaporates and
water vapor may be emitted.
“ ” appears in the wired remote controller display. During central control, “ ” appears in the wired remote controller
display and air conditioner operation cannot be started or stopped
using the wired remote controller.
When restarting the air conditioner soon after stopping it, it does not
operate even though the ON/OFF button is pressed.
Wait approximately 3 minutes.
(Operation has stopped to protect the air conditioner.)
Air conditioner operates without the ON/OFF button being pressed. Is the on timer set?
Press the ON/OFF button to stop operation.
Is the air conditioner connected to a central wired remote controller?
Consult the concerned people who control the air conditioner.
Does “ ” appear in the wired remote controller display?
Consult the concerned people who control the air conditioner.
Has the auto recovery feature from power failures been set?
Press the ON/OFF button to stop operation.
Air conditioner stops without the ON/OFF button being pressed. Is the off timer set?
Press the ON/OFF button to restart operation.
Is the air conditioner connected to a central wired remote controller?
Consult the concerned people who control the air conditioner.
Does “ ” appear in the wired remote controller display?
Consult the concerned people who control the air conditioner.
Remote controller timer operation cannot be set. Are timer settings invalid?
If the timer can be set, or appears in the wired remote
controller display.
“PLEASE WAIT” appears in the wired remote controller display. The initial settings are being performed. Wait approximately 3
minutes.
An error code appears in the remote controller display. The protection devices have operated to protect the air conditioner.
Do not attempt to repair this equipment by yourself.
Turn off the power switch immediately and consult your dealer. Be
sure to provide the dealer with the model name and information that
appeared in the remote controller display.
VG79Y577H01.indb 12 24-Nov-22 13:36:51

13
6. Troubleshooting
Having trouble? Here is the solution. (Unit is operating normally.)
Draining water or motor rotation sound is heard. ■When cooling operation stops, the drain pump operates and then
stops.
Wait approximately 3 minutes.
Noise is louder than specications. ■ The indoor operation sound level is a󰀨ected by the acoustics of the
particular room as shown in the following table and will be higher than
the noise specication, which was measured in anechoic room.
High sound
absorbing rooms
Normal rooms Low sound
absorbing rooms
Location
examples
Broadcasting
studio, music
room, etc.
Reception room,
hotel lobby, etc.
O󰀩ce, hotel
room
Noise levels 3 to 7 dB 6 to 10 dB 9 to 13 dB
Nothing appears in the wireless remote controller display, the display
is faint, or signals are not received by the indoor unit unless the remote
controller is close.
■The batteries are low.
Replace the batteries and press the Reset button.
■If nothing appears even after the batteries are replaced, make sure
that the batteries are installed in the correct directions (+, –).
After battery installation/replacement of remote controller, part of
function cannot be used. ■Please check that the clock setting is completed. If clock setting is not
done, please complete.
The operation lamp near the receiver for the wireless remote controller
on the indoor unit is blinking.
■The self diagnosis function has operated to protect the air conditioner.
■Do not attempt to repair this equipment by yourself.
Turn o󰀨 the power switch immediately and consult your dealer. Be sure
to provide the dealer with the model name.
The indoor unit which is not operating becomes warm and a sound,
similar to water flowing, is heard from the unit. ■ A small amount of refrigerant continues to ow into the indoor unit
even though it is not operating.
7. Specifications
Model TPKA0A0241KA80A TPKA0A0301KA80A TPKA0A0361KA80A
Power source (Phase, voltage <V>, Frequency <Hz>) Single, 208/230, 60
Rated Input (Indoor only) <kW> 0.05 0.05 0.08
Rated Current (Indoor only) <A> 0.36 0.36 0.57
Heater <kW> –––
Dimension (Height) <inch> 14-3/8
Dimension (Width) <inch> 46-1/16
Dimension (Depth) <inch> 11-5/8
Airflow (Low-Middle-High) <CFM> 635-705-775 705-810-920
Noise level (Low-Middle-High) <dB> 39-42-45 43-46-49
Net weight <lbs> 46
Model TPCA0A0241KA80A TPCA0A0301KA80A TPCA0A0361KA80A TPCA0A0421KA80A
Power source (Phase, Voltage <V>, Frequency <Hz>) Single, 208/230, 60
Rated Input (Indoor only) <kW> 0.05 0.06 0.09 0.11
Rated Current (Indoor only) <A> 0.49 0.54 0.83 0.97
Heater <kW> – – – –
Dimension (Height) <inch> 9-1/16
Dimension (Width) <inch> 50-3/8 63
Dimension (Depth) <inch> 26-3/4
Airflow
(Low-Middle2-Middle1-High)
DRY <CFM> 530-565-600-670 565-600-635-705 775-850-920-990 810-885-955-1025
WET <CFM> 495-530-565-635 530-565-600-670 705-775-850-920 740-810-885-955
Noise level (Low-Middle2-Middle1-High) <dB> 33-35-37-40 35-37-39-41 37-39-41-43 39-41-43-45
Net weight <lbs> 71 79 86
VG79Y577H01.indb 13 24-Nov-22 13:36:51

1
TPCA0A.1KA80A
Suspendu au Plafond
Index
1. Consignes de sécurité
►Avant d’installer le climatiseur, lire attentivement toutes les
“Consignes de sécurité”.
►Les “Consignes de sécurité” reprennent des points très
importants concernant la sécurité. Veillez bien à les suivre.
►Veuillez consulter ou obtenir la permission votre compagnie
d’électricité avant de connecter votre système.
Rangement de l’appareil
Lorsque vous devez ranger l’appareil, veuillez consulter votre revendeur.
Précaution :
• Ne pas utiliser d’objet pointu pour enfoncer les boutons car cela
risquerait d’endommager la commande à distance.
• Ne jamais obstruer les entrées et sorties des appareils extérieurs et intérieurs.
Avertissement :
• Ces appareils ne sont pas accessibles au public.
•
Cet appareil ne doit pas être installé par l’utilisateur. Demander au revendeur ou
à une société agréée de l’installer. Si l’appareil n’est pas correctement installé il
peut y avoir un risque de fuite d’eau, d’électrocution ou d’incendie.
• Ne pas modier l’appareil. Cela pourrait provoquer un risque d’incendie,
d’électrocution, de blessure ou de fuite d’eau.
• Ne pas marcher sur l’appareil ni y déposer des objets.
• Ne jamais éclabousser l’appareil ni le toucher avec des mains humides. Il
pourrait en résulter un risque d’électrocution.
•
Ne pas vaporiser de gaz inammable à proximité de l’appareil sous risque d’incendie.
• Ne pas placer de chau󰀨age au gaz ou tout autre appareil fonctionnant
avec une amme vive là où il serait exposé à l’échappement d’air du cli-
matiseur. Cela risquerait de provoquer une mauvaise combustion.
• Ne pas retirer la face avant ou la protection du ventilateur de l’appareil
extérieur pendant son fonctionnement.
•
Si vous remarquez des vibrations ou des bruits particulièrement anormaux, arrê-
ter l’appareil, éteindre l’interrupteur et prendre contact avec le revendeur.
• Ne jamais mettre des doigts, des bâtons, etc. dans les entrées et sorties d’air.
• Si vous sentez des odeurs étranges, arrêter l’appareil, le mettre hors ten-
sion et contacter le revendeur. Si vous ne procédez pas de cette façon, il
pourrait y avoir risque de panne, d’électrocution ou d’incendie.
• Ne JAMAIS laisser des enfants ou des personnes handicapées utiliser le
climatiseur sans surveillance.
• Si le gaz de réfrigérant fuit, arrêter le fonctionnement du climatiseur, aérer
convenablement la pièce et prendre contact avec le revendeur.
•
Seules les personnes expérimentées ou ayant une formation spécique de vente,
de travail dans le secteur de l’industrie légère et de l’agriculture peuvent utiliser
cet appareil, ainsi que les non-initiés en cas d’utilisation commerciale.
Symboles utilisés dans le texte
Avertissement :
Précautions à suivre pour éviter tout danger de blessure ou de décès de l’utilisateur.
Précaution :
Décrit les précautions qui doivent être prises pour éviter d’endommager l’appareil.
Symboles utilisés dans les illustrations
: Indique un élément qui doit être mis à la terre.
2. Nomenclature
TPKA0A.1KA80A
Fixé au Mur
Filtre
Admission d’air
Grille de
refoulement d’air
Louvre
Ailette
Unité interne
TPKA0A.1KA80A TPCA0A.1KA80A
Vitesse du ventilateur 3 vitesses + Auto 4 vitesses + Auto
Ailette Auto avec variation Auto avec variation
Louvre Manuel Manuel
F
iltre Normal Longue durée
Témoin de nettoyage du filtre 100 heures 2.500 heures
Grille avant
Interrupteur de
fonctionnement d’urgence
Grille de
refoulement d’air
Ailette
Air intake
Admission d’air
Filtre (Intérieur
de l’arrivée d’air)
Remarque :
Dans le présent manuel d’utilisation, l’expression “Télécommande laire” fait référence au modèle TAR-41MAA.
Pour toute information relative à l’autre modèle de télécommande, reportez-vous au livret d’instructions fourni dans la boîte.
• Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes dont les capaci-
tés mentales, sensorielles ou physiques sont réduites, ou manquant d’expérience et de connais-
sances, dès lors qu’elles sont supervisées ou ont reçu une formation relative à l’utilisation de
l’appareil et comprennent les dangers associés à celui-ci. Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien ne peuvent pas être e󰀨ectués par un enfant sans surveillance.
• Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec le climatiseur.
• Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris des enfants)
présentant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’ex-
périence et de connaissances, à moins qu’elles ne soient supervisées ou aient reçu des ins-
tructions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité.
• Lors de l’installation, du déplacement ou de l’entretien du climatiseur, n’utilisez que
le réfrigérant indiqué sur l’appareil extérieur pour remplir les tuyaux de réfrigérant.
Ne pas le mélanger avec un autre réfrigérant et faire le vide d’air dans les tuyaux.
Si du réfrigérant est mélangé avec de l’air, cela peut provoquer des pointes de pres-
sion dans les tuyaux de réfrigérant et entraîner une explosion et d’autres risques.
L’utilisation d’un réfrigérant di󰀨érent de celui spécié pour le climati-
seur peut entraîner des défaillances mécaniques, des dysfonctionne-
ments du système ou une panne de l’appareil. Dans le pire des cas,
cela peut entraîner un obstacle à la mise en sécurité du produit.
•
Cet appareil doit être installé dans des pièces dont l’espace au sol est su-
périeur à celui indiqué dans le manuel d’installation de l’appareil extérieur.
Consulter le manuel d’installation de l’appareil extérieur.
• Ne faites usage d’aucun moyen visant à accélérer le processus de dé-
givrage ou à nettoyer autre que ceux recommandés par le fabricant.
•
L’appareil doit être rangé dans une pièce ne contenant aucune source d’allu-
mage continue (exemple : ammes nues, appareil à gaz ou chau󰀨age électrique).
• Ne percez pas et ne brûlez pas l’appareil.
• Sachez que les réfrigérants peuvent être inodores.
1. Consignes de sécurité............................................................1
2. Nomenclature .........................................................................1
3. Fonctionnement......................................................................6
4. Fonctionnement d’urgence de la télécommande sans fil .....10
5. Entretien et nettoyage ..........................................................10
6. Guide de dépannage............................................................12
7. Spécifications techniques.....................................................13
VG79Y577H01.indb 1 24-Nov-22 13:36:51

2
Télécommande à distance (Pièces en option)
2. Nomenclature
Télécommande à  l Télécommande sans  l
MENU ON
OFF
RETURN SELECT
HOLD
■ Télécommande  laire
Les fonctions réalisées par les touches varient en fonction de
l’écran.
Consultez le guide des touches en bas de l’écran LCD pour voir les
fonctions correspondant à un écran donné.
Lorsque le système est piloté à distance, le guide de fonction des
touches n’apparaît pas pour les touches verrouillées.
Interface de la télécommande
MENU ON
OFF
RETURN SELECT
HOLD
Ecran principal
Écran des menus
Guide des fonctions
Menu général
83
83
Fri
Room
Set temp.
Mode Temp. Fan
Cool Auto
Main Main menu
Energy saving
Main display:
Cursor
Operation
Vane·Louver·Vent. (Lossnay)
High power
Comfort
RETURN
7890
7890
7890
4 3 2 1
5
6
7 8 9 0
Touches fonctions
▌1Touche [ON/OFF]
Pressez pour allumer ou éteindre l’appareil intérieur.
▌2Touche [SELECT/HOLD]
Pressez pour enregistrer les paramètres.
Lorsque le menu principal est affiché, une pression sur cette touche
active/désactive la fonction HOLD (EN ATTENTE).
▌3Touche [RETURN]
Pressez pour revenir à l’écran précédent.
▌4Touche [MENU]
Pressez pour ouvrir le Menu général.
▌5Écran LCD rétroéclairé
Les paramètres de fonctionnement s’affichent.
Lorsque le rétroéclairage est éteint, appuyer sur une touche l’allume, et
il reste allumé pendant un certain temps en fonction de l’affichage.
Lorsque le rétroéclairage est éteint, appuyer sur une touche ne fait que
l’allumer, sans exécuter la fonction. (à l’exception du bouton [ON/OFF])
▌6Voyant Marche/Arrêt
Cette lampe s’allume en vert lorsque le système est en fonctionnement.
Elle clignote lorsque la télécommande est en cours de démarrage ou en cas d’erreur.
▌7Touche fonction [F1]
Ecran principal : Pressez pour régler le mode de fonctionnement.
Écran des menus : La fonction des touches varie selon l’écran.
▌8Touche fonction [F2]
Ecran principal : Pressez pour diminuer la température.
Menu général : Appuyez pour déplacer le curseur vers la gauche.
Écran des menus : La fonction des touches varie selon l’écran.
▌9Touche fonction [F3]
Ecran principal : Pressez pour augmenter la température.
Menu général : Appuyez pour déplacer le curseur vers la droite.
▌0Touche fonction [F4]
Ecran principal : Pressez pour changer la vitesse du ventilateur.
VG79Y577H01.indb 2 24-Nov-22 13:36:51

3
2. Nomenclature
L’écran principal peut être affiché dans deux modes différents : “complet” et “basic”. Le réglage usine est “complet”. Pour passer au mode “basic”,
changez-le dans l’écran principal. (Reportez-vous au manuel d’utilisation inclus avec la télécommande.)
<Mode complet>
* Toutes les icônes sont affichées pour la compréhension.
<Mode basic>
A󰀩cheur
Fri
Cool
Mode Temp. Fan
Set temp. Auto
83
Fri
Mode Temp. Fan
Room
Cool Set temp. Auto
83
83
4
3
2!
1
5
6
#
7
8
90
1
3
9
4
)
@
$2
1
#
5
32$ 4 5 6 7 8
▌1Mode de fonctionnement
▌2Température programmée
▌3Horloge
▌4Vitesse du ventilateur
▌5Guide des fonctions des touches
Les fonctions correspondant aux touches s’affichent ici.
▌6
S’affiche lorsque la marche et l’arrêt sont pilotés de façon centralisée.
▌7
S’affiche lorsque le mode de fonctionnement est piloté de façon
centralisée.
▌8
S’affiche lorsque la température sélectionnée est pilotée de façon
centralisée.
▌9
S’affiche si la remise à zéro du filtre est pilotée de façon centralisée.
▌0
Indique si le filtre a besoin d’entretien.
▌1Température de la pièce
▌2
S’affiche lorsque les touches sont verrouillées.
▌3
S’affiche lorsque la minuterie Marche/Arrêt ou la fonction Arrêt
automatique de la minuterie est activée.
apparaît lorsque le timer est désactivé par le système de contrôle
centralisé.
s’affiche lorsque la fonction HOLD (EN ATTENTE) est activée.
▌4
S’affiche si le programmateur hebdomadaire est activé.
▌5
S’affiche lorsque le système est en mode économie d’énergie. (Ceci
n’apparaîtra pas sur certains modèles d’unités intérieures)
▌6
S’affiche lorsque les appareils extérieurs sont en mode silencieux.
(Cette indication n’est pas disponible pour les modèles CITY MULTI.)
▌7
S’affiche lorsque la thermistance intégrée à la télécommande est
utilisée pour mesurer la température de la pièce (1).
s’affiche lorsque la thermistance de l’appareil intérieur est utilisée
pour mesurer la température de la pièce.
▌8
Indique le réglage du déflecteur.
▌9
Indique le réglage des ailettes.
▌)
Indique les réglages de la ventilation.
▌!
S’affiche lorsque la plage de température de réglage est réduite.
▌@
S’affiche lorsqu’un fonctionnement en économie d’énergie est activé à
l’aide d’une fonction “3D i-See sensor” (Capteur 3D i-See).
▌#Commande centralisée
S’affiche pendant une certaine période de temps lorsqu'un élément à
commande centralisée est activé.
▌$ A󰀩chage d’erreur préliminaire
Un code d’erreur s’affiche pendant l’erreur préliminaire.
La plupart des réglages (sauf ON/OFF, le mode, la vitesse du
ventilateur, la température) peuvent se faire à partir du menu
principal. (Voir page 6.)
VG79Y577H01.indb 3 24-Nov-22 13:36:52

4
2. Nomenclature
Télécommande sans fil
Remarque :
Dans le présent manuel d’utilisation, l’expression “télécommande sans fil” fait référence au modèle PAR-SL101A-E. Pour toute information relative à un autre
modèle de télécommande, reportez-vous au manuel d’utilisation fourni avec la grille, qui comprend une télécommande, ou au manuel d’utilisation fourni avec
la télécommande en option.
Zone de transmission
Non disponible
Écran d’a󰀩chage de la télécommande
Témoin de remplacement de la pile
Touche OFF/ON
Touche de vitesse du ventilateur
(Modie la vitesse du ventilateur)
Touche i-see
Touche Menu
Touche SET/SEND (Régler/Envoyer)
Touche CANCEL (Annuler)
Touches Haut/Bas
Touche “Reset” (Réinitialiser) Touche de réglage horaire (Permet de régler l’heure)
Touche MARCHE/ARRÊT
de la minuterie hebdomadaire
Non disponible
S’a󰀩che lorsqu’une fonction non
prise en charge est sélectionnée.
Témoin de remplacement de la pile
S’a󰀩che lorsque la capacité rési-
duelle de la batterie est faible.
Réglage de la vitesse du ventilateur
Auto
Capteur 3D i-see (distribution d’air)
Par défaut Direct Indirect Quand Direct ou
Indirect est sélec-
tionné, le réglage
des ailettes est
réglé sur “Auto”.
Réglage du déecteur
Étape 1 Étape 2 Étape 3 Étape 4 Étape 5 Balayage Auto
Réglage de la température
Les unités de température peuvent être
changées. Pour plus de détails, voir le
manuel d’installation.
Mode de fonctionnement
Froid Déshu.
Ventil. Auto
Chaud
Touche “Timer O󰀨” (Arrêt de la minuterie)
Touche “Timer On” (Marche de la minuterie)
Touche “Airow” (Débit d’air) (Modie
la direction haute/basse du débit d’air)
Touche de mode (Modie le mode
de fonctionnement)
Touches de réglage de température
VG79Y577H01.indb 4 24-Nov-22 13:36:52

5
Unité externe
Alimentation
Masse
Panneau d’entretien
Tuyaux de réf.
Intérieur-Extérieur
Câble de raccordement
2. Nomenclature
Remarques (Pour télécommande sans l uniquement) :
■Pour utiliser la télécommande sans l, pointez-la vers le récepteur de l’appareil intérieur.
■Si la télécommande est utilisée dans les 3 minutes qui suivent l’alimentation de l’appareil
intérieur, l’appareil peut émettre deux bips successifs indiquant que le contrôle automatique
initial est en cours.
■L’appareil intérieur émet des bips pour conrmer que le signal transmis par la télécommande
a été reçu. Les signaux peuvent être reçus jusqu’à 7 mètres environ en ligne droite à partir de
l’appareil intérieur et dans une zone de 45° vers la gauche ou la droite de l’appareil. Ce-
pendant, une lumière vive ou uorescente peut gêner la réception de signaux de l’appareil
intérieur.
■Pour éviter de chercher la télécommande, placez le support fourni avec la télécommande
sur un mur et veillez à replacer la télécommande dans le support après chaque utilisation.
Avertissement :
■Ne mettez pas la télécommande au rebut vous-même.
• Consultez votre revendeur en cas de mise au rebut.
■Ne modiez ou réparez jamais la télécommande vous-même.
• Toute défaillance causée par votre modification ou réparation peut entraîner un choc
électrique ou un incendie. Consultez votre revendeur pour les réparations.
■Arrêtez le fonctionnement si le témoin de fonctionnement du récepteur de la
télécommande clignote ou si une anomalie se produit.
• Laisser la télécommande dans ces conditions peut entraîner un incendie ou une panne.
Signalez ces conditions à votre revendeur.
■Ne laissez jamais les piles alcalines se mettre en court-circuit. Ne les démontez
jamais, ne les chau󰀨ez ou ne les jetez jamais dans un feu.
• Cela pourrait provoquer une fuite du liquide alcalin fort et un contact avec les yeux, ou
faire exploser ou chauffer les piles, avec pour conséquence des blessures, des brûlures
ou des pannes mécaniques. Si du liquide alcalin fort entre en contact avec la peau ou
les vêtements, rincez-les à l’eau claire. S'il entre en contact avec vos yeux, lavez-les à
l'eau claire et consultez immédiatement un médecin.
Attention :
■Ne laissez pas tomber la télécommande.
• Cela pourrait fissurer le boîtier et rendre la commande impossible.
■ Ne nettoyez pas la télécommande avec de l’eau.
• Cela pourrait provoquer un choc électrique ou une panne.
■ N’appuyez pas sur les touches de la télécommande avec les mains mouillées.
• Cela pourrait provoquer un choc électrique ou une panne.
■ N’appuyez pas sur les touches de la télécommande avec un objet pointu.
• Cela pourrait provoquer un choc électrique ou une panne.
■ Une utilisation incorrecte des piles peut provoquer une fuite de liquide, une
explosion ou un échau󰀨ement et peut entraîner une panne ou des blessures.
Respectez les consignes suivantes.
(1) Ne rechargez pas les piles.
(2) Insérez les piles dans le bon sens.
(3) Ne mélangez pas une pile neuve avec une pile usagée ou des piles de différents types.
(4) Retirez les piles immédiatement lorsqu’elles sont épuisées.
Insertion/remplacement de la pile
1. Retirez le couvercle supérieur, insérez deux
piles LR6 AA, puis reposez le couvercle.
1
2
3
Couvercle
supérieur
Deux piles LR6 AA
Insérez d’abord le pôle (–) négatif de
chaque pile. Insérez les piles en res-
pectant la polarité indiquée (+, –)!
2.
Appuyez sur la touche “Reset” (Réinitialiser).
Appuyez sur la touche “Reset” (Réini-
tialiser) avec un objet dont l’extrémité
est étroite.
Une fois la pile insérée/remplacée, veuillez régler
l’horloge.
Si vous ne réglez pas l’horloge, vous ne pouvez
pas utiliser une partie des fonctions de la
télécommande.
VG79Y577H01.indb 5 24-Nov-22 13:36:53

6
3. Fonctionnement
■ Concernant le mode de fonctionnement, reportez-vous au manuel d’utilisation fourni avec chaque télécommande.
3.1. Marche/arrêt
[ON] [OFF]
Pressez la touche [ON/OFF].
La lampe Marche / Arrêt s’allume en
vert, et l’appareil démarre.
Lorsque “LED lighting” (Éclairage LED)
est réglé sur “No” (Non), le témoin ON/
OFF ne s’allumera pas.
* Reportez-vous au manuel d’installation
de la télécommande filaire.
Pressez à nouveau la touche [ON/OFF].
La lampe Marche / Arrêt s’éteint, et
l’appareil s’arrête.
Remarque :
Même si vous appuyez sur la touche Marche/Arrêt immédiatement après le début de la procédure d’arrêt, le climatiseur ne redémarrera pas
avant 3 minutes environ.
Ceci a pour but d’éviter le risque d’endommagement des composants internes.
Cool
Room
AutoSet temp.
Mode Temp. Fan
Fri
83
83
MENU
ON
OFF
RETURN SELECT
HOLD
F1 F2 F3 F4
3.2. Sélection du mode
Chaque pression sur la touche [F1] fait dé-
ler les modes de fonctionnement suivants.
Sélectionnez le mode de fonctionnement
désiré.
Cool Drying Fan
Auto Heat
• Les modes de fonctionnement qui ne sont
pas disponibles avec les modèles des uni-
tés externes utilisées n’apparaîtront pas
sur l’a󰀩chage.
Que signifie le fait que l’icône du mode clignote
L’icône de mode clignote lorsque d’autres appareils intérieurs du
même système réfrigérant (connectés au même appareil extérieur)
sont déjà dans un mode différent. Dans ce cas, les autres appareils du
même groupe ne peuvent fonctionner que dans le même mode.
Fonctionnement automatique
<Point de réglage unique>
■En fonction de la température dénie préalablement, l’opération de
refroidissement débutera si la température de la pièce est trop élevée;
à l’inverse, l’opération de chau󰀨age débutera si la température de la
pièce est trop basse.
■En mode de fonctionnement automatique, le climatiseur passera en
mode de refroidissement si la température de la pièce varie et affiche
2 °C, 4 °F ou plus au-dessus de la température définie pendant
15 minutes. De la même façon, le climatiseur passera en mode de
chauffage si la température de la pièce affiche 2 °C, 4 °F ou plus au-
dessous de la température définie pendant 15 minutes.
Mode de refroidissement 15 minutes (passage du mode de chauffage
au mode de refroidissement)
Température définie +2 °C, +4 °F
Température définie
Température définie −2 °C, −4 °F
15 minutes (passage du mode
de refroidissement au mode de
chauffage)
La température de la pièce étant ajustée automatiquement de façon
à rester stable, l’opération de refroidissement se met en marche à
quelques degrés au-dessus, et l’opération de chauffage à quelques
degrés au-dessous, de la température définie lorsque cette dernière
est atteinte (fonction automatique d’économie d’énergie).
Naviguer dans les écrans
•
Pour revenir à l’écran principal ...... Touche [RETURN]
■Mémoire de l’état de fonctionnement
Réglage de la télécommande
Mode de fonctionnement Mode de fonctionnement avant la mise hors tension
Température programmée Température programmée avant la mise hors tension
Vitesse du ventilateur Vitesse du ventilateur avant la mise hors tension
■Plage de réglage de la température
Mode de fonctionnement Plage de réglage de la température
Froid / Déshumidification 19–30 ºC/67–87 °F
Chaud 17–28 ºC/63–83 °F
Auto (un seul point de
réglage)
19–28 ºC/67–83 °F
Inversion [COOL] Plage de températures programmées du mode COOL
[HEAT] Plage de températures programmées du mode HEAT *1
Ventil. Non réglable
*1 Les températures programmées pour le refroidissement et le chauffage peuvent être réglées dans les conditions suivantes.
• La température programmée de refroidissement est supérieure à la température programmée de chauffage.
• La différence entre les températures programmées de refroidissement et de chauffage est égale ou supérieure à la différence de température minimale qui varie en
fonction du modèle d’unité intérieure à connecter.
ON
OFF
ON
OFF
VG79Y577H01.indb 6 24-Nov-22 13:36:53
