Mitsubishi Electric DT125TX-B User manual

産業用スイッチングハブ
（ＣＣ－Ｌｉｎｋ ＩＥ Ｆｉｅｌｄ Ｂａｓｉｃ対応）
ＤＴ１２５ＴＸ-Ｂ
ユーザーズマニュアル
このたびは、当社の産業用スイッチングハブをお買い上げいただき誠にありがとうございます。
本製品を正しく安全にお使いいただくため、ご使用前に本書をよくお読みいただき、本製品の
機能・性能を十分ご理解のうえ、正しくご使用くださるようお願い致します。
ご注意
１. 許可なく、本ユーザーズマニュアルの無断転載をしないでください。
２. 記載事項は、お断りなく変更することがありますので、ご了承ください。

- 1 -
安全上のご注意
（ご使用前に必ずお読みください）
本製品のご使用に際しては、本マニュアルをよくお読みいだだくと共に、安全に対して十分に注意を払って正
しい取扱いをしていただくようお願い致します。
本マニュアルで示す注意事項は、本製品に関するもののみについて記載したものです。
この安全上のご注意では、安全注意事項のランクを「警告」、「注意」として区分してあります。
なお、注意に記載した事項でも、状況によっては重大な結果に結びつく可能性があります。
いずれも重要な内容を記載していますので必ず守ってください。
本ユーザーズマニュアルは必ず最終ユーザまでお届けいただくようお願い致します。
また、必要なときに読めるよう大切に保管してください。
【使用上の注意事項】
●指定電圧以外でお使いにならないでください。
火災や感電、故障の原因となります。
●濡れた手で電源ケーブルの抜き差しをしないでください。
故障や感電の原因となります。
●水につけたり、水をかけたりしないでください。
漏電による火災や感電、故障の原因となります。
●電源ケーブルを抜くときは、端子台のネジを緩めてから抜いてください。
ネジを緩めずに電源ケーブルを引っ張ると電線、端子台の損傷が発生し火災や感電の原因にな
ることがあります。
●使用上、煙・臭い・発火などの異常に気づいた場合、直ちに使用を中止し点検・修理に出し
てください。
●再生中継以外の用途にはお使いにならないでください。
取扱いを誤った場合に、危険な状況が起こりえて、死亡または重傷
を受ける可能性が想定される場合。
警告
注意
取扱いを誤った場合に、危険な状況が起こりえて、中程度の傷害や
軽傷を受ける可能性が想定される場合および物的損傷だけの発生が
想定される場合。
注意
警告

- 2 -
【取付け上の注意事項】
●本製品はユーザーズマニュアルに記載の環境仕様で使用してください。
環境仕様の範囲外でのご使用は、誤動作、製品の損傷あるいは劣化の原因になります。
●本製品を直射日光の当たる所で使用しないでください。
内部の温度が上がり誤動作の原因となることがあります。
●本製品をほこりの多い所や油煙のあたる所で使用しないでください。
誤動作の原因となることがあります。
●本製品を不安定な場所または振動や衝撃の多い場所に置かないでください。
落下などにより、けがや故障の原因となることがあります。
【配線上の注意事項】
●配線作業は、必ず電源を外部にて全相遮断してから行ってください。全相遮断しないと、
感電あるいは製品の損傷の恐れがあります。
●端子台への配線は，製品の定格電圧および端子配列を確認した上で正しく行ってください。
定格と異なった電源を接続する，あるいは誤配線すると，火災，故障の原因になります。
●本製品内に，切粉や配線クズなどの異物が入らないように注意してください。
火災，故障，誤作動の原因になります。
●電源ケーブルは動力線などと束ね配線、または平行布設は避け、分離配線してください。
ノイズによる誤動作の原因となります。
【保守時の注意事項】
●落としたり、ぶつけたりしないでください。製品の損傷、故障の原因となります。
●コネクタ部にはゴミなどが入らないようにご注意ください。
●装置の分解、改造はしないでください。故障、誤動作、けがの原因となります。
【廃却時の注意事項】
●製品を廃棄するときは、産業廃棄物として扱ってください。
１．梱包品の確認
梱包を開いて、下記の製品が梱包されていることをご確認ください。
表 1．1 同梱品
No． 名称 数量
1 産業用スイッチングハブ 1
2 ユーザーズマニュアル 1
注意
注意
注意
注意
警告

- 3 -

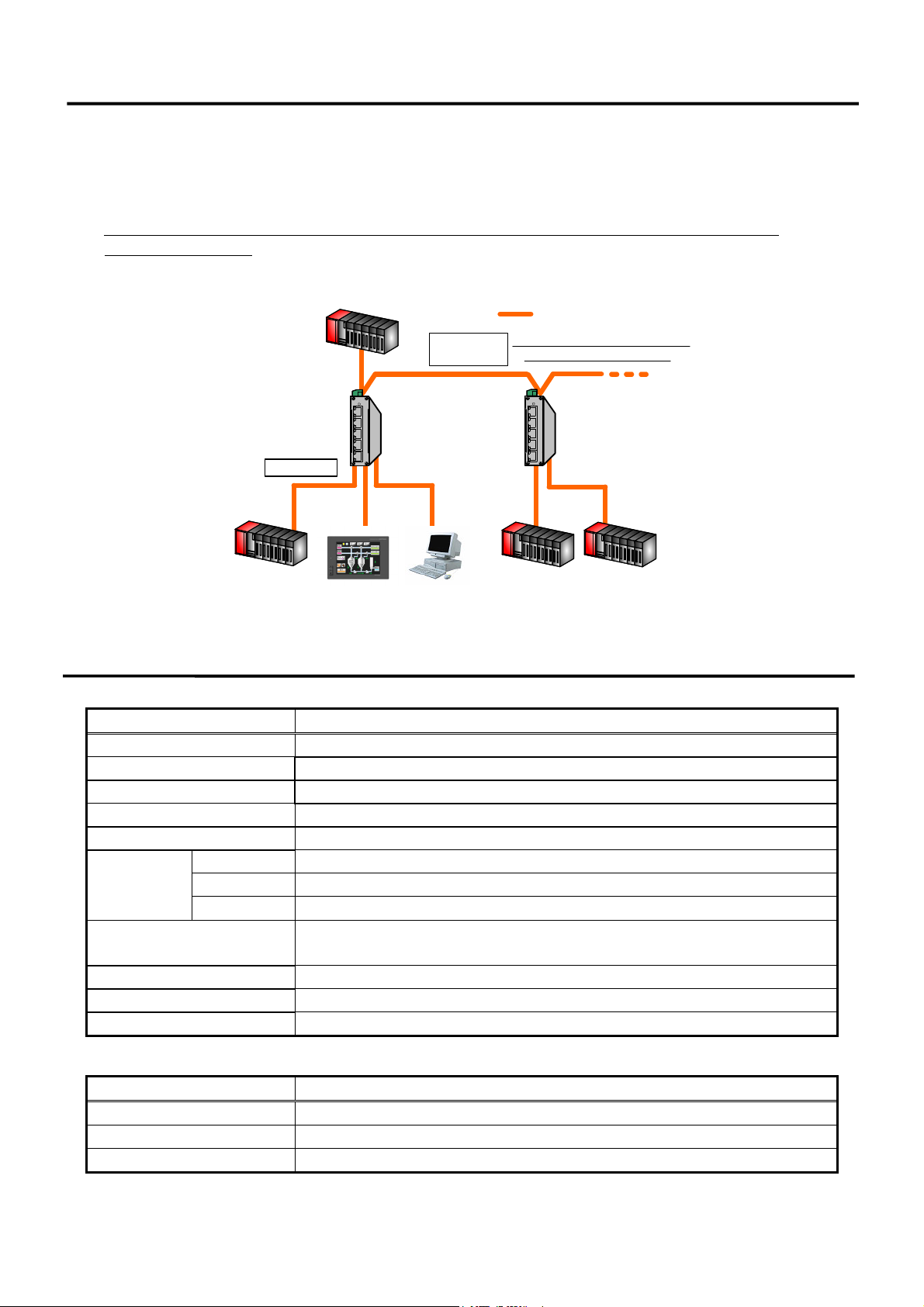

２．機能
CC-Link IE フィールドネットワーク等の Ethernet ネットワークにおいて、本製品を使用することにより、
スター型、ライン型※及びスター型・ライン型※混在のネットワークが構築できます。
AutoMDI/MDI-X 機能によりストレートケーブル／クロスケーブルを自動判別するため、結線ミスによる配線
トラブルを回避することができます。また、オートネゴシエーション機能により伝送速度（10/100Mbps）及び
伝送方式（全二重/半二重）の自動認識が可能です。
※CC-Link IE FieldBasic の場合は、スター型のみ対応です。ご使用されるネットワーク仕様をご確認の上、
配線を行ってください。
例）通信構成
シーケンサ ：Ethernetケーブル
DT125TX-B
表示器 パソコン
ライン型※
スター型
シーケンサ シーケンサ シーケンサ
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
DT125TX-B
※CC-Link IE Field Basicの場合は
ライン型はご使用できません
３．仕様
表 3．1 一般仕様
項 目 仕 様
動作周囲温度 -20℃ ～ 60℃
動作及び保存湿度 95%RH 以下（結露なきこと）
外形寸法 W25mm×H106mm×D80mm （電源端子台含む）
質量 115g （電源端子台含む）
使用環境 盤内
適合安全
規格
UL UL508/CSA C22.2/142
CE EN61010-1、EN61000-6
FCC Part 15，Subpart B
耐ノイズ シミュレータノイズ 500Vp-p，ノイズ幅：1μs
ノイズ周波数 25～60Hz のノイズシミュレータによる
耐振動 周波数：13.2～100Hz，加速度：4.9m/s2，掃引回数：X,Y,Z 方向 各 2 時間
耐衝撃 加速度：980m/s2，衝撃回数：X,Y,Z 方向 各 3 回
RoHS 適合
表 3．2 電源仕様
項 目 仕 様
電源仕様 DC10～30V
電源構成 冗長電源
消費電流 70mA(DC30V 時)
図 2．1 接続例

- 4 -
表 3．3 詳細仕様
項 目 仕 様
適合通信規格 IEEE 802.3u 100BASE-TX
IEEE 802.3 10BASE-T
伝送速度 10Mbps，100Mbps（自動認識）
伝送方式 全二重方式／半二重方式
ポート数 5 ポート
ポート設定 AutoMDI/MDI-X
適用
ケーブル
ケーブル カテゴリ 5 以上、UTP/STP ケーブル
規格 IEEE802.3，ANSI/TIA/EIA-568-B
コネクタ RJ45 プラグ
当社形名 SC-E5EW シリーズ
伝送距離目安 最大 100m （注 1
スイッチング方式 ストア＆フォワード
アドレステーブル 1K エントリー
電源 LED 電源供給時に点灯／電源遮断時に消灯
ポート状態表示 LED リンク確立時に点灯／フレーム送受信時に点滅／リンクダウン時に消灯
ポート通信速度表示 LED 100 Mbps 時に点灯／10Mbps 時に消灯
注 1：ご使用になるケーブルによって異なります。詳細はケーブル仕様を参照ください。
４．各部の名称
（天面）
（正面） （側面）
図 4．1 各部の名称
定格名板
DIN レール
取付部
ポート通信
速度表示
LED
Ethernet
ポート
×5
ポート
状態表示
LED
電源
LED
電源端子台
P1 P2 - FG

- 5 -

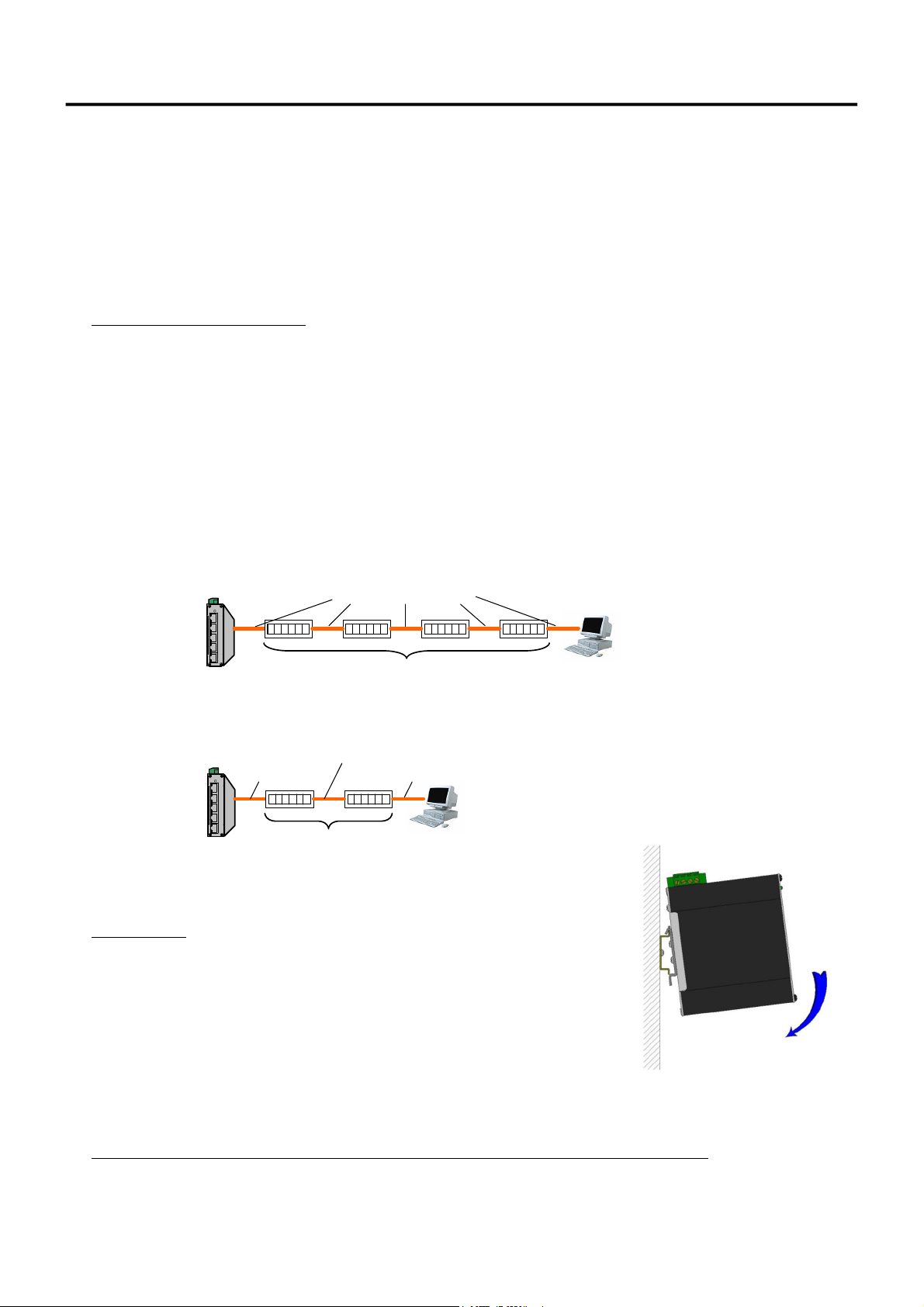

５．使用方法
本製品は下記のとおりご使用ください。
(1）5 ポートある Ethernet ポートのいずれかに Ethernet ケーブルを接続します（順不同）
(2）各ポートに接続したコネクタが確実に装着されていることを確認します。
(3）電源端子台の「P1」 又は 「P2」に 電源線“＋”側を配線、「-」に電源線“－”側を配線し、
「FG」に接地配線した状態で、DC10～30V を投入します。
(4）接続先のユニットすべてリンク状態であれば、ケーブル接続しているポート状態表示 LED 及びポート通信
速度表示 LED が点灯又は点滅し、通信を開始します。
（点灯/点滅パターンは「3．仕様」の表 3．3 を参照ください）
● 配線・使用上の注意事項
(1）本ユーザーズマニュアルに示す Ethernet ケーブルを使用して、配線してください。
(2）Ethernet ケーブルを接続する場合、ケーブル長や使用温度範囲に制限があります。
使用されるケーブルの仕様に合わせて配線してください。
(3）コネクタの接続は、“カチッ”と音がするまでしっかり行ってください。
(4）コネクタにケーブルの自重あるいは張力が直接掛からないようにしてください。
伝送損失が増えたり断線したりするおそれがあります。
(5)リピータハブをカスケード接続する場合は、接続段数及びケーブル長に制限がありますのでご注意くださ
い。（詳細はご使用になるリピータハブの取扱説明書を参照ください）
・接続制限事項（カテゴリ 5 以上の UTP/STP ケーブルを使用した場合）
【10BASE-T の場合】 接続段数：最大 4 段
ケーブル長：100m 以下
DT125TX-B
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
リピータハブ：最大4段
各ケーブル長：100m以下
【100BASE-TX の場合】 接続段数：最大 2 段 ※ClassⅠの場合は使用できませんのでご注意ください
ケーブル長：リピータハブ間は 5m 以下、その他は 100m 以下
DT125TX-B
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
リピータハブ(ClassⅡ)：最大2段
100m以下
リピータハブ間：5m以下
100m以下
● 取付方法
・DINレール取付
DIN レール（35mm）への取付けが可能です。
（取付け方法）
DIN レール取付部の上部ツメを DIN レール上部の溝に
引っ掛け、本体下部を DIN レールに押しつけます。
（取り外し方法）
本体手前側を持ち上げるようにし、DIN レールから取り外します。
※本製品を逆向き（電源端子台が下向き）にした取付方法はしないでください。
図 5．1 取付方法

- 6 -

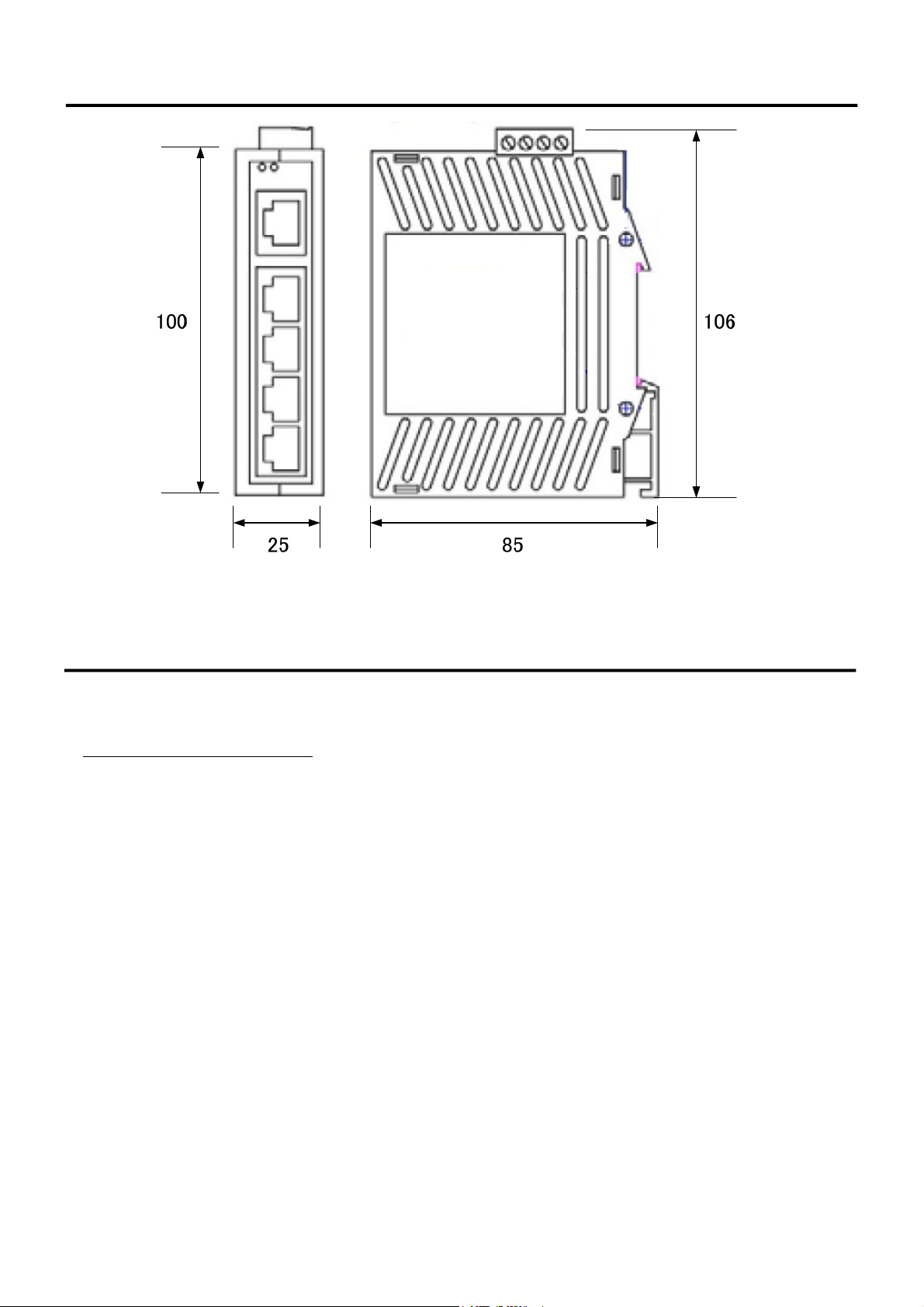

６．外形仕様
[mm]
図 6．1 外形寸法
保証について
ご使用に関しましては、以下の製品保証内容をご確認いただきますよう、よろしくお願いします。
1.無償保証期間と無償保証範囲
無償保証期間中に、製品に当社側の責任による故障や瑕疵（以下併せて「故障」と呼びます）が発生した場
合、お買い上げいただいた販売店または当社支社／支店を通じて、無償で製品を修理、または代替品の
提供をさせていただきます。ただし、離島およびこれに準ずる遠隔地への出張修理が必要な場合は、技術
者派遣に要する実費を申し受けます。
■無償保証期間
製品の無償保証期間は、製品ご購入後またはご指定場所に納入後 1 年間とさせていただきます。
ただし、当社製品出荷後の流通期間を最長 6 ヶ月として、製造から 18 ヶ月を無償保証期間の上限とさせて
いただきます。また、修理品の無償保証期間は、修理前の保証期間を超えて長くなることはありません。
■無償保証範囲
(1)使用状態、使用方法および使用環境などが、取扱説明書などに記載された条件、注意事項などに従っ
た正常な状態で使用されている場合に限定させていただきます。
(2)無償保証期間内であっても、下記の場合は保証の対象範囲から除外させていただきます。
①お客様における不適切な保管や取扱い、不注意、過失などにより生じた故障。
②お客様にて当社の了解なく製品に改造、修理などを加えたことに起因する故障。
③当社製品が本来の使用方法以外で使用されたことによる故障、または業界の通念を超えた使用によ
る故障。
④取扱説明書などに指定されたケーブルやアクセサリ、機器が正常に保守、交換されていれば防げたと
認められる故障。
⑤当社出荷当時の科学技術の水準では予見できなかった事由による故障。
⑥火災などの不可抗力による外部要因および地震、雷、風水害などの天変地異など、当社側の責では
ない原因による故障。
⑦その他、当社の責任以外による故障またはお客様が当社責任外と認めた故障。

- 7 -
2.生産中止後の有償保証期間
当社が有償にて製品修理を受け付けることができる期間は、その製品の生産中止後 7 年間です。
生産中止後の製品供給、代替品の供給はできません。
3.機会損失、二次損失などへの保証責務の除外
無償保証期間の内外を問わず、当社の責に帰すことができない事由から生じた損害、当社製品の故障に
起因するお客様での機会損失、利益の逸失・損失、当社の予見の有無を問わず特別の事情から生じた損
害、二次損害、事故補償、当社製品以外への損傷およびその他の業務に対する補償については、当社は
責任を負いかねます。
4.製品仕様の変更
カタログ、仕様書、技術資料などに記載されている仕様は、お断りなしに変更することがあります。
5.製品の適用について
■使用条件
当社製品をご使用される場合は、万一、故障、不具合などが発生した場合でも重大な事故にいたらない用
途であること、バックアップなどの対策が実施されていることをご使用の条件とさせていただきます。
■適用の除外など
(1)当社製品は、一般工業などへの用途を対象として設計・製造されています。原子力発電所およびその他
発電所、鉄道や航空などの公共交通機関といった公共への影響が大きい用途や車両設備、医用機械、
娯楽機械、安全装置、焼却設備、および行政機関や個別業界の規制に従う設備への使用で、特別品質
保証体制をご要求になる用途には、適用を除外させていただきます。
(2)人命や財産に大きな影響が予測され、安全面や制御システムに高信頼性が要求される用途には適用を
除外させていただきます。
安全にお使いいただくために
●本製品は一般工業等を対象とした汎用品として製作されたもので、人命にかかわるような状況下で使用さ
れる機器あるいはシステムに用いられることを目的として、製造されたものではありません。
●本製品を、原子力用、電力用、航空宇宙用、医療用、乗用移動体用の機器あるいはシステムなど特殊用途
への適用をご検討の際には、当社の営業担当窓口までご照会ください。
●本製品は厳重な品質管理体制の元で製造しておりますが、本製品の故障により重大な事故または損失の
発生が予測される設備への適用に際しては、バックアップやフェールセーフ機能をシステム的に設置してく
ださい。
〒154-8520 東京都世田谷区太子堂 4-1-1(キャロットタワー20F)
お問い合わせは下記へどうぞ
北日本支社･･････････ 〒983-0013 仙台市宮城野区中野 1-5-35････････････････････ [phone]
北海道支店････････ 〒004-0041 札幌市厚別区大谷地東 2-1-18･･････････････････ [phone]
東京機電支社････････ 〒108-0022 東京都港区海岸 3-9-15 LOOP-X ビル 11 階････････ [phone]
中部支社････････････ 〒461-8675 名古屋市東区大幸南 1-1-9･････････････････････ [phone]
北陸支店･･････････ 〒920-0811 金沢市小坂町北 255･･･････････････････････････ [phone]
関西支社････････････ 〒531-0076 大阪市北区大淀中 1-4-13･･････････････････････ [phone]
中四国支社･･････････ 〒732-0802 広島市南区大州 4-3-26････････････････････････ [phone]
四国支店･･････････ 〒760-0072 高松市花園町 1-9-38･･････････････････････････ [phone]
九州支社････････････ 〒812-0007 福岡市博多区東比恵 3-12-16･･･････････････････ [phone]
電話技術相談窓口(仕様・取扱いの問い合わせ)
TEL [phone] 平日 9:00～17:30(土・日・祝日は除く)
この印刷物は，2020 年 6 月の発行です。なお，お断りなしに内容を変更することがありますのでご了承ください。
X903170501A ２０２０年６月作成
・許可なく、本ユーザーズマニュアルの無断転載をしないでください。

Industrial Switching Hub
(CC-Link IE Field Basic Network Compatible)
DT125TX-B
User's Manual
Thank you for purchasing Mitsubishi's industrial switching hub. Before using this product, please
read this manual carefully to thoroughly acquaint yourself with the product's functions and
performance features in order to ensure correct and safe operation.
Notes
1. Unauthorized reproduction of this User's Manual is prohibited.
2. The content of this manual may be changed at any time without prior notice.

- 1 -
◆ Safety Precautions
(Be sure to read this cautions before using the product)
The user should read this manual carefully in order to use the product in a correct and safe manner.
Cautionary information in this manual applies only to this product, and appears under "WARNING" or
"CAUTION" headings, depending on the degree of hazard.
Although CAUTION information is associated with a lower degree of hazard, failure to observe
CAUTION information could have serious consequences under certain conditions. Both the WARNING
and CAUTION information should be stringently observed.
This manual must always be presented to the end user, and should be kept in a safe place where it
can be easily referenced as required.
Operation-Related Precautions
WARNING
・
Use this product only with the specified voltage. Failing to do so could result in fires,
WARNING electrical shocks, or product failure.
・
Never plug in or unplug the power cable with wet hands, as this could cause a product
failure or electrical shocks.
・
Keep water off the product. Failing to do so could cause ground leakage which could result
in fires, electrical shocks, or product failure.
・ Release and loosening a screw before pulling out the power cable.
If you pull the power cable without the latch released, damage may occur in the electric wire
and the terminal stand, and it may cause a fire and an electric shock.
・If you notice trouble such as smoke, smell, and fire, hand in the product for inspection and
repair.
CAUTIONS
・
Use this product only for the prescribed applications (as a Gigabit Ethernet regenerating relay).
Do not use the product for other applications.
Failure to observe this caution information could result in a hazardous
condition which could cause a minor to medium level injury, or
e
q
ui
p
ment dama
g
e.
WARNING
CAUTION
Failure to observe this warning information could result in serious
injury or death.

- 2 -
Installation Precautions
CAUTIONS
・
Use this product only in an environment which conforms to the environment specifications given
in this User's Manual. Using the product in environments outside the scope of these
specifications could cause electrical shocks, fires, malfunctions, or product damage or
deterioration.
・
Do not use this product in a location which is exposed to direct sunlight. Doing so could cause
the internal temperature to rise, possibly resulting in fires or product failure.
・
Do not use this product in a dusty environment, or an environment where oily smoke is present.
Doing so could cause fires or product failure.
・
Do not place this product on unstable surfaces, or in locations where it will be subjected to
vibration or impact shocks. Doing so could cause the product to fall, possibly causing an injury or
product failure.
Wiring Precautions
WARNING
・ Do the wiring work after breaking all the power supply from outside.
Not breaking the power supply could cause an electric shock and product damage.
・ Do the wiring correctly on confirmation of rated voltage and the array of terminals.
Wrong voltage or wiring could cause a fire or product failure.
・ Note that foreign objects such as cutoff and waste of cables do not enter inside the product.
It may cause a fire or product failure.
CAUTIONS
・ Do the separate wiring from power cables. Parallel or bunched wiring with power cables may
cause malfunction by noise.
Maintenance Precautions
CAUTIONS
・
Do not drop, and do not give the high impact. It might cause the breakage and mis-operation
due.
・ Note that foreign objects do not enter the OPT port.
・ Do not dissemble or modify the modules. Doing so may cause failure, malfunction, injury, or
afire.
Disposal Precautions
CAUTIONS
・ When you discard this product, please follow the law of each country (area).
◆ Checking the Shipping Package Contents
Open the shipping package and verify that all the ordered items are present.
Table 1.1 Packing list
No. Name Quantity
1 Industrial switching hub 1
2 User's manual 1

- 3 -
◆ Features
By using this product in an Ethernet network, such as the CC-Link IE Field network, a star topology,
line topology, or line/star composite topology can be structured.
Since the AutoMDI/MDI-X function automatically identifies the straight cable or cross cable, wiring
trouble caused by connection mistakes can be avoided. The transmission speed (10/100Mbps) and
transmission method (full duplex/half-duplex) can be automatically recognized by the auto negotiation
function.

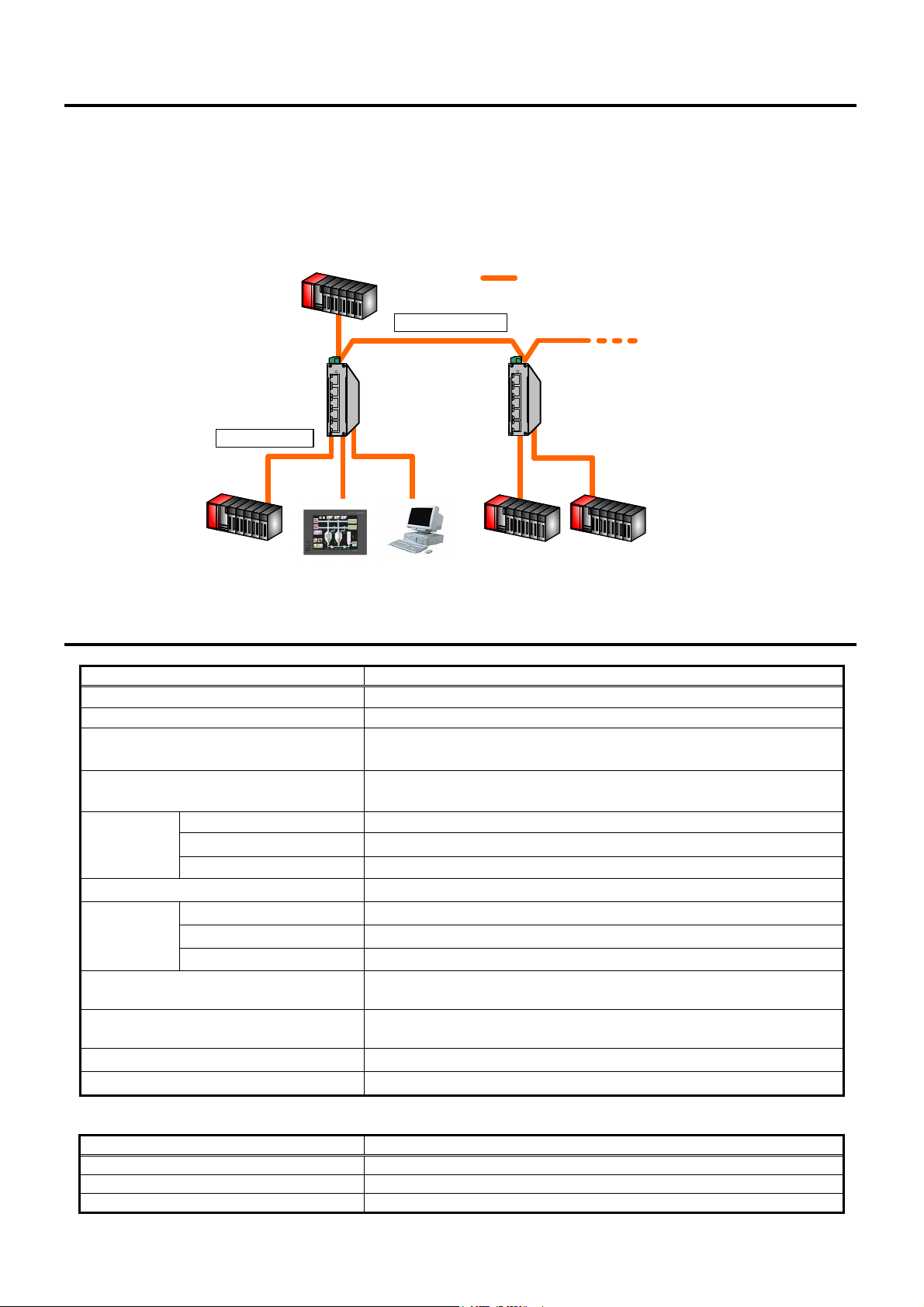

[Example] CC-Link IE Field Basic Network communication configuration
：Ethernet cable
DT125TX-B DT125TX-B
Line topology*
Star topology
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
*It can't be used in case of
CC-Link IE Field Basic
Figure 2.1 Example of connection
◆ Specifications
Table 3.1 General specifications
Item Specification
Ambient operating temperature -20℃to 60℃
Operating & storage humidity 95%RH or less (no condensation)
Dimensions W 25 x H 106 x D 80 mm
(including DIN rail attachment and Power supply terminal block)
Weight 115 g
(including DIN rail attachment and Power supply terminal block)
Applicable
wire size
Solid wire AWG.16～28
Wire strip length 7 mm
Tightening torque range 0.5～0.6N・m
Working environment Inside panel
Standards
UL UL508/CSA C22.2/142
CE EN61010-1、EN61000-6
FCC Part 15，Subpart B
Noise resistance By noise simulator of 500Vp-p noise voltage, 1μs noise width
and 25 to 60Hz noise frequency
Vibration resistance Frequency : 13.2～100Hz, Acceleration : 4.9m/s2,
2 hours each in X, Y, Z directions
Shock resistance Acceleration : 980m/s2, 3 times each in X, Y, Z directions
RoHS Conforms
Table 3.2 Power supply specifications
Item Specification
Rated input voltage DC10 to 30 V
Power supply composition Redundant supply voltage
Current consumption 70mA (DC30V)

- 4 -
Table 3.3 Performance specifications
Item Specification
Conforming standard IEEE 802.3u 100BASE-TX
IEEE 802.3 10BASE-T
Transmission speed 10/100Mbps (auto-recognition)
Communication method All ports: Full/Half duplex
Number of effective ports 5 ports
Setup of ports AutoMDI/MDI-X
Applicable
cable
cable Category 5 or higher UTP / STP cable
standards IEEE802.3，ANSI/TIA/EIA-568-B
connector RJ-45 connector
Type of our products SC-E5EW Series
Target transmission distance 100 m (max.) *1
Switching method Store and forward
Address table 1k entries
Power Supply LED ON : Power is applied. / OFF : Power is off.
Link/Activity LED
ON : Link established, no Activity on cable.
BLINKING : Link established, Activity on cable
OFF : No link activity on cable.
Speed LED ON : Link is 100Mbps. / OFF : Link is 10Mbps.
*1 It changes with cables to be used. Please refer to the specification of each cable for details.
◆ Component Names
Power supply terminal block
P1 P2 －FG
Serial
number
plate
DIN rail
Attachment
(Front face) (Side face)
Ethernet
port
×5
Power
Supply
LED
Figure 4.1 Names of parts
Link/Activity
LED
Speed LED

- 5 -
◆ Connection Method
Use this product as following.
(1）Connect the Ethernet cable to one of the five Ethernet ports. (Order not specified)
(2）Confirm that the connector connected to each port is accurately mounted.
(3）Connect the power cable to P1 or P2 & - on the power terminal block, and the ground wire to the
FG(Frame Ground) . Turn the 10 to 30VDC power ON.
(4）All LEDs will light for approximately one second. If all connected units are in the link state, the status
indicator LED for the port to which the cable is connected and the port communication speed
indicator LED will light or blink, and communication will start.
(Refer to Table 3.3 in section 3. Specifications for details on the lighting and blinking patterns.)
●Precautions for wiring and use
(1）Always connect the type of Ethernet cable specified in this User’s Manual.
(2）When connecting an Ethernet cable, the cable length and working temperature range may be
limited.Always refer to the specifications for the cable being used and connect it correctly.
(3）Securely connect the connector until a “click” is heard.
(4）Make sure that the cable’s weight or tension is not directly applied on the connector.
The transmission loss could increase, and the wires could break.
(5) When connecting a repeater hub with a cascade connection, the number of connected levels and
cable length may be limited. (For more details, refer to the instruction manual for the applicable
repeater hub.)
・Connection restrictions (When using Category 5 or higher UTP/STP cable)
【10BASE-T】Number of connection levels: Maximum four levels
DT135TX
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
Repeater hub: Maximum four levels
Each cable length: 100m or less
【100BASE-TX】Number of connection levels: Maximum two levels* Use with Class I is not possible.
DT135TX
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
Repeater hub (Class II): Maximum two levels
100m or less
Between repeater hubs: 5m or less
100m or less
●Installation method
・Installation on DIN rail
It is possible to install this product on DIN rail (35mm).
1）Hang the upper part of DIN rail attachment on DIN rail.
2）Push the lower part of this product until it sounds "click".
（Detaching method）
Remove the lower hook from the DIN rail while moving the main body
downward.
Please do not attach this product upside down.
Figure 5.1 Installation method

- 6 -
◆ Exterior Specifications
◆ Warranty Information
Users are requested to read the following warranty information with care.
Charge-Free Warranty Period and Scope
In the event of a product failure or flaw (hereafter referred to together as "failure") which occurs
during the charge-free warranty period, and which is the responsibility of Mitsubishi, the product
shall be repaired or replaced without charge by way of the outlet where it was purchased, or through
the services of a Mitsubishi regional/branch office. However, in cases where a service person must
be dispatched to a remote area to perform repairs, the customer shall pay the dispatching cost.
■Charge-Free Warranty Period
The charge-free warranty period shall extend for one year from either the date of purchase or delivery (to
specified location). However, because a distribution period of up to six months is possible after the product
has been shipped, the charge-free warranty period shall extend for no longer than 18 months from the
manufacture date. Moreover, the charge-free warranty period for repaired items shall not exceed the
original warranty period (warranty period which applied prior to the repair).
■Charge-Free Warranty Scope
(1) The product's charge-free warranty applies only to cases in which the product has been used in the
manner and in the environment prescribed in the operation manual, with all the conditions and
cautionary items indicated on the product's caution labels having been observed.
(2) The following cases shall be considered as outside the scope of the charge-free warranty, even
if they occur during the warranty period.
1) Product failure caused by the customer (improper storage, handling, carelessness,
negligence, etc.).
2) Product failure resulting from the customer's unauthorized attempts to repair or modify the
product.
3) Product failure caused by using the product in a manner for which it was not intended, or in a
manner which exceeds industry norms.
4) Product failures which could have been prevented had the customer properly maintained or
replaced the cables, accessories, or equipment indicated in the operation manual, etc.
5) Product failure due to a condition which could not have been anticipated within the scope of
technology which existed at the time of shipment from Mitsubishi.
6) Product failure due to unavoidable external causes such as fires, or due to natural disasters
such as earthquakes, thunderstorms, and damage by wind or floods, which are beyond the
control of Mitsubishi.
[mm]
Figure 6.1 External dimensions

- 7 -
7) Product failure due to any other cause which is not the responsibility of Mitsubishi, or failures
which the customer recognizes as not the responsibility of Mitsubishi.
Fee-Charged Warranty Period after Production Discontinuation
Mitsubishi shall accept products for fee-charged repairs for a period of seven years after production
of that product has been discontinued. However, discontinued products cannot be newly provided or
replaced.
Lost Opportunity and Secondary Loss Disclaimer
Regardless of the warranty period, Mitsubishi bears no responsibility for losses incurred by the
customer from causes which are not the fault of Mitsubishi. Moreover, Mitsubishi shall bear no
responsibility for the following:
* A customer's lost opportunities or profit losses caused by a product failure.
* Losses caused by special conditions, regardless of whether or not Mitsubishi could have foreseen
those conditions.
* Secondary damage and accident compensation.
* Compensation for damage to items other than the Mitsubishi product.
Produce Specification Changes
Specifications listed in catalogs, specification manuals, and technical information may be changed at
any time without prior notice.
Product Application
■Conditions of use
This Mitsubishi product shall not be used in applications where its failure or malfunction will have
serious consequences, except in cases where an adequate backup system, etc. is provided.
■Forbidden applications, etc.
(1) This Mitsubishi product was designed and manufactured for general-purpose industrial
applications only. It should not be used in applications such as nuclear power stations, general
power stations, and public transportation (railroads, airlines, etc.) where its operation affects the
public at large, or in vehicles, medical equipment, equipment for recreation and amusement,
safety equipment, combustion systems, and in applications where government or industrial
regulation compliant equipment is used which requires special quality assurance specifications.
(2) This product should also not be used in applications where human life and property are at stake,
and where an especially high level of reliability is required in terms of safety and control system.
(3) Note that even with these applications, if the user approves that the application is to be limited
and a special quality is not required, application shall be possible.
Other
The above content applies to products which are sold and used within Japan.
When you use this product in the other countries, please follow the law of each country (area).
Overseas Service Support Section
Mail ：[email protected]
X903170501A
Issue Date: June, 2020
This document was issued in June, 2020, and its content may be changed at any time without prior notice.

产业用交换集线器
(支持 CC-Link IE Field Basic)
DT125TX-B
使用说明书
衷心感谢您购买本公司的产业用交换集线器。
为了正确、安全地使用本产品，使用前请仔细阅读本书，在充分理解本产品功能、性能基础上正
确地使用。
注意
1. 未经许可，请勿擅自转载本使用说明书。
2. 书中内容如有更改，恕不另行通知，敬请谅解。
三菱电机系统服务株式会社

- 1 -
◆ 安全注意事项
（使用前请务必阅读）
使用本产品时，请仔细阅读本说明书，同时，请千万注意安全，正确地进行操作。
本使用说明书所述注意事项，仅与本产品有关。
该◆安全注意事项，将安全注意事项的等级分为“警告”、“注意”。
再者，即使是在注意栏目提示的内容，根据不同状况，也有可能出现重大问题。
无论哪个栏目，都提示了重要内容，请务必遵守。
本使用说明书请务必交给最终用户。
此外，请妥善保管，以便必要时阅读。
【使用注意事项】
●请勿超出指定电压范围使用。
否则，会导致发生火灾和触电事故、出现故障。
●请勿用潮湿的手插拔电源电缆。
否则，会导致出现故障和触电事故。
●请注意防水。
否则，会因漏电导致发生火灾和触电事故、出现故障。
●拔出电源电缆时，请先放松端子座上的螺丝。
如果不放松螺丝就强行拉拽电缆，就有可能损坏电线、端子座、引发火灾、导致出现触电事故。
●使用过程中，发现有烟雾、异味、起火等异常现象，请立即停止使用，并检查、修理。
●请勿超出指定用途使用。请勿用于除兆比特以太网络再生中继，以及接口变换之外的用途。
如果误操作，如果估计可能出现危险状况，从而导致死亡或者受到重伤。
警告
注意
如果误操作，如果估计可能出现危险状况，从而受到中等程度伤害和轻伤
时，以及估计仅会损坏物品时。
警告
注意

- 2 -
【安装注意事项】
●请在使用说明书中所述的环境规格下使用本产品。
超出环境规格范围使用，将会导致误动作、产品损坏或者老化。
●请勿在阳光直射的场所使用本产品。
否则，有时内部温度上升，会导致误动作。
●请勿在尘土较多的场所和有油烟的场所使用本产品。
否则，有时会导致误动作。
●请勿将本产品放置在不稳定的场所，或者经常受到振动和冲击的场所。
否则，有时因掉落导致出现工伤事故、发生故障。
【布线注意事项】
●请务必先在外部切断电源所有相，然后再进行布线作业。如果不切断全部相，就有可能发生触电
事故或者造成产品损坏。
●请在确认产品额定电压以及端子排列的基础上，正确连接到端子板。
如果连接与额定电压不同的电源，或者误布线，就会导致发生火灾、出现故障。
●请注意不要让碎末和电线屑等异物进入到本产品中。
否则，会导致出现故障、误动作。
●电源电缆请避免与动力线捆扎到一起布线，或者与动力线平行敷设。敷设时，应与动力线隔离。
否则，将会因噪声导致误动作。
【保养时的注意事项】
●请勿往下扔、投掷本产品。否则，会导致产品损坏、出现故障。
●请注意不要让杂物等进入连接器部分。
●请勿拆解、改造装置。否则，会导致出现故障、误动作、工伤事故。
【废弃时的注意事项】
●废弃产品时，请作为工业废弃物处理。
◆ 装箱产品确认
请打开包装，确认包装箱中包含下列产品。
No．
名称 数量
1 产业用交换集线器 1
2 使用说明书 1
注意
警告
注意
注意
注意

- 3 -
◆ 特点
在 CC-Link IE 现场网络等 Ethernet 网络中，使用本产品，可组建星型、链型以及星型和链型混合的
网络。
因为采用 AutoMDI/MDI-X 功能自动识别直连网线／交叉网线，所以可避免因错接线导致出现布线故障。
而且，利用自动协商功能，可自适应不同传输速率（10/100Mbps）以及不同传输模式（全双工/半双工）。
例）通信结构
DT125TX-B DT125TX-B
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
DT135TX
POWER
1
2
3
4
5
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
LNK
ACT
SPD
1000
◆ 规格
表 3.1 一般规格
项 目 规 格
工作环境温度 -20℃ ～ 60℃
工作及存放湿度 95%RH 以下（无凝结）
外形尺寸 W26mm×H106mm×D80mm （含电源端子座）
重量 115g （含电源端子座）
适合电源线
规格
独股/多股
AWG.16～28
剥线长度 7mm
安装扭矩 0.5～0.6N・m
使用环境 控制柜内
符合安全
标准
UL UL508/CSA C22.2/142
CE EN61010-1、EN61000-6
FCC Part 15，Subpart B
抗噪声 模拟器噪声 500Vp-p，噪声宽度：1μs
采用噪声频率 25～60Hz 的噪声模拟器
抗振动 频率：13.2～100Hz，加速度：4.9m/s2，扫描次数：X,Y,Z 方向 各 2 小时
抗冲击 加速度：980m/s2，冲击次数：X,Y,Z 方向 各 3 次
RoHS 符合
表 3.2 电源规格
项 目 规 格
电源规格 DC10～30V
电源结构 冗余电源
工作电流 70mA(DC30V 时)
图 2.1 连接范例
: Ethernet 网线
链型
星型
*关于 CC-Link IE Field Basic 链型不能使
