産業用スイッチングハブ
(CC-Link IE TSN[Class A]
/CC-Link IE Field 対応)
DT135TXA
ユーザーズマニュアル
このたびは，当社の産業用スイッチングハブをお買い上げいただき誠にありがとうございます。
本製品を正しく安全にお使いいただくため，ご使用前に本書をよくお読みいただき，本製品の機能・性能を
十分ご理解のうえ，正しくご使用くださるようお願い致します。
ご注意
１. 許可なく，本ユーザーズマニュアルの無断転載をしないでください。
２. 記載事項は，お断りなく変更することがありますので，ご了承ください。

-
1
-
安全上のご注意
（ご使用前に必ずお読みください）
本製品のご使用に際しては，本マニュアルをよくお読みいだだくと共に，安全に対して十分に注意を払って正しい取扱
いをしていただくようお願い致します。
本マニュアルで示す注意事項は，本製品に関するもののみについて記載したものです。
この安全上のご注意では，安全注意事項のランクを「警告」，「注意」として区分してあります。
なお，注意に記載した事項でも，状況によっては重大な結果に結びつく可能性があります。
いずれも重要な内容を記載していますので必ず守ってください。
本ユーザーズマニュアルは必ず最終ユーザまでお届けいただくようお願い致します。
また，必要なときに読めるよう大切に保管してください。
【使用上の注意事項】
●指定電圧以外でお使いにならないでください。
火災や感電，故障の原因となります。
●濡れた手で電源ケーブルの抜き差しをしないでください。
故障や感電の原因となります。
●水につけたり，水をかけたりしないでください。
漏電による火災や感電，故障の原因となります。
●電源ケーブルの取付け取り外しは必ず電源を切ってから行ってください。
火災や感電の原因になることがあります。
●電源ケーブルを抜くときは端子台のネジを緩めてから抜いてください。
ネジを緩めずに電源ケーブルを引っ張ると電線，端子台の損傷が発生し火災や感電の原因になることがあ
ります。
●使用上，煙・臭い・発火などの異常に気づいた場合，直ちに使用を中止し点検・修理に出してください。
【取付け上の注意事項】
●本製品はユーザーズマニュアルに記載の環境仕様で使用してください。
環境仕様の範囲外でのご使用は，誤動作，製品の損傷あるいは劣化の原因になります。
●本製品を直射日光の当たる所で使用しないでください。
内部の温度が上がり誤動作の原因となることがあります。
●本製品をほこりの多い所や油煙のあたる所で使用しないでください。
誤動作の原因となることがあります。
●本製品を不安定な場所または振動や衝撃の多い場所に置かないでください。
落下などにより，けがや故障の原因となることがあります。
取扱いを誤った場合に，危険な状況が起こりえて，死亡または重傷を受ける
可能性が想定される場合。
警告
注意
取扱いを誤った場合に，危険な状況が起こりえて，中程度の傷害や軽傷を受ける
可能性が想定される場合および物的損傷だけの発生が想定される場合。
警告
注意

-
2
-
【配線上の注意事項】
●配線作業は，必ず電源を外部にて全相遮断してから行ってください。
全相遮断しないと，感電あるいは製品の損傷の恐れがあります。
●端子台への配線は，製品の定格電圧および端子配列を確認した上で正しく行ってください。
定格と異なった電源を接続する，あるいは誤配線すると，火災，故障の原因になります。
●本製品内に，切粉や配線クズなどの異物が入らないように注意してください。
火災，故障，誤作動の原因になります。
●電源ケーブルは動力線などと束ね配線，または平行布設は避け，分離配線してください。
ノイズによる誤動作の原因となります。
【保守時の注意事項】
●落としたり，ぶつけたりしないでください。製品の損傷，故障の原因となります。
●コネクタ部にはゴミなどが入らないようにご注意ください。
●装置の分解，改造はしないでください。故障，誤動作，けがの原因となります。
【廃却時の注意事項】
●製品を廃棄するときは，産業廃棄物として扱ってください。
１．梱包品の確認
梱包を開いて，下記の製品が梱包されていることをご確認ください。
表1．1 同梱品
No．
名称
数量
1
産業用スイッチングハブ
1
2
ユーザーズマニュアル
1
注意
注意
注意
警告

-
3
-

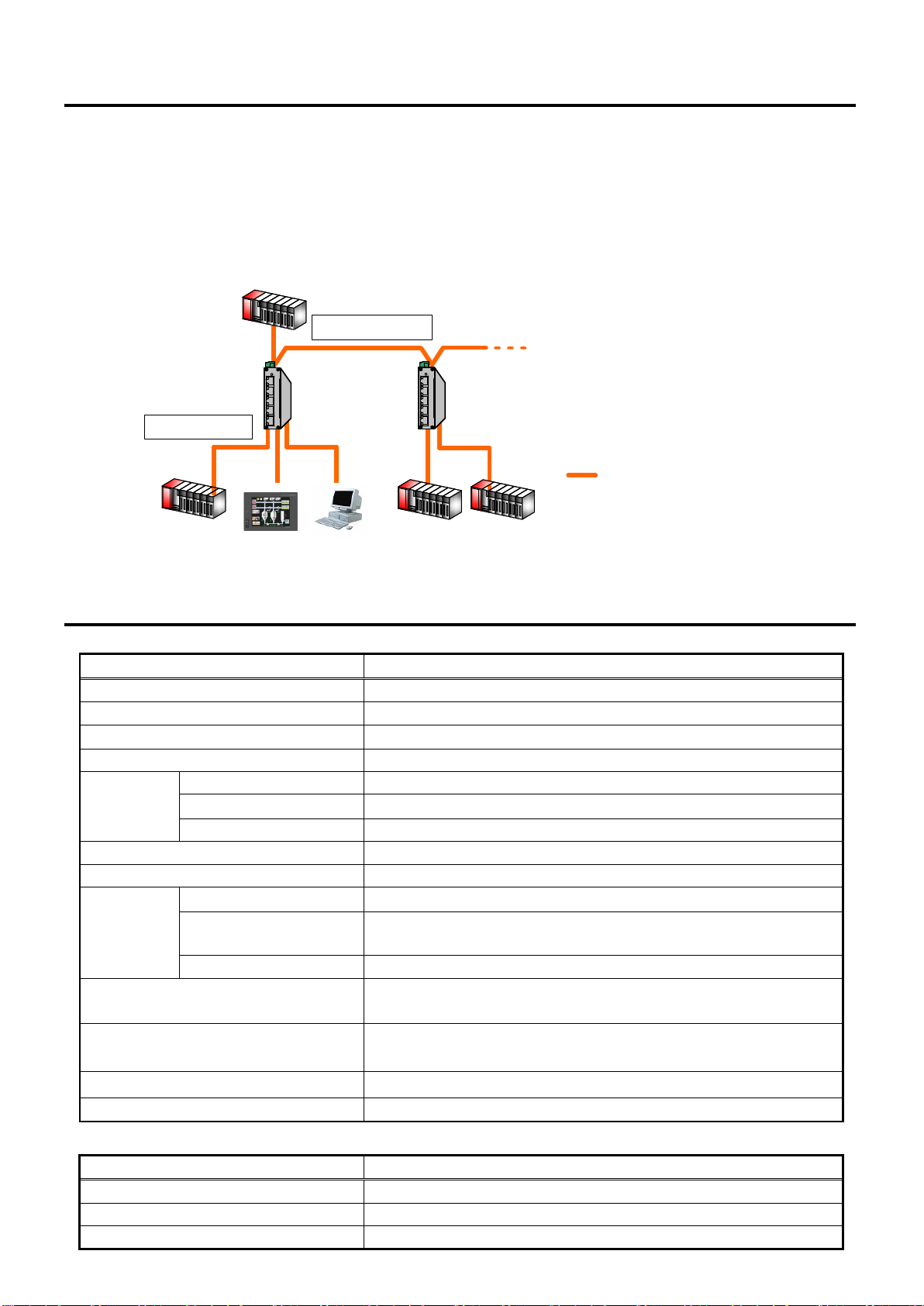

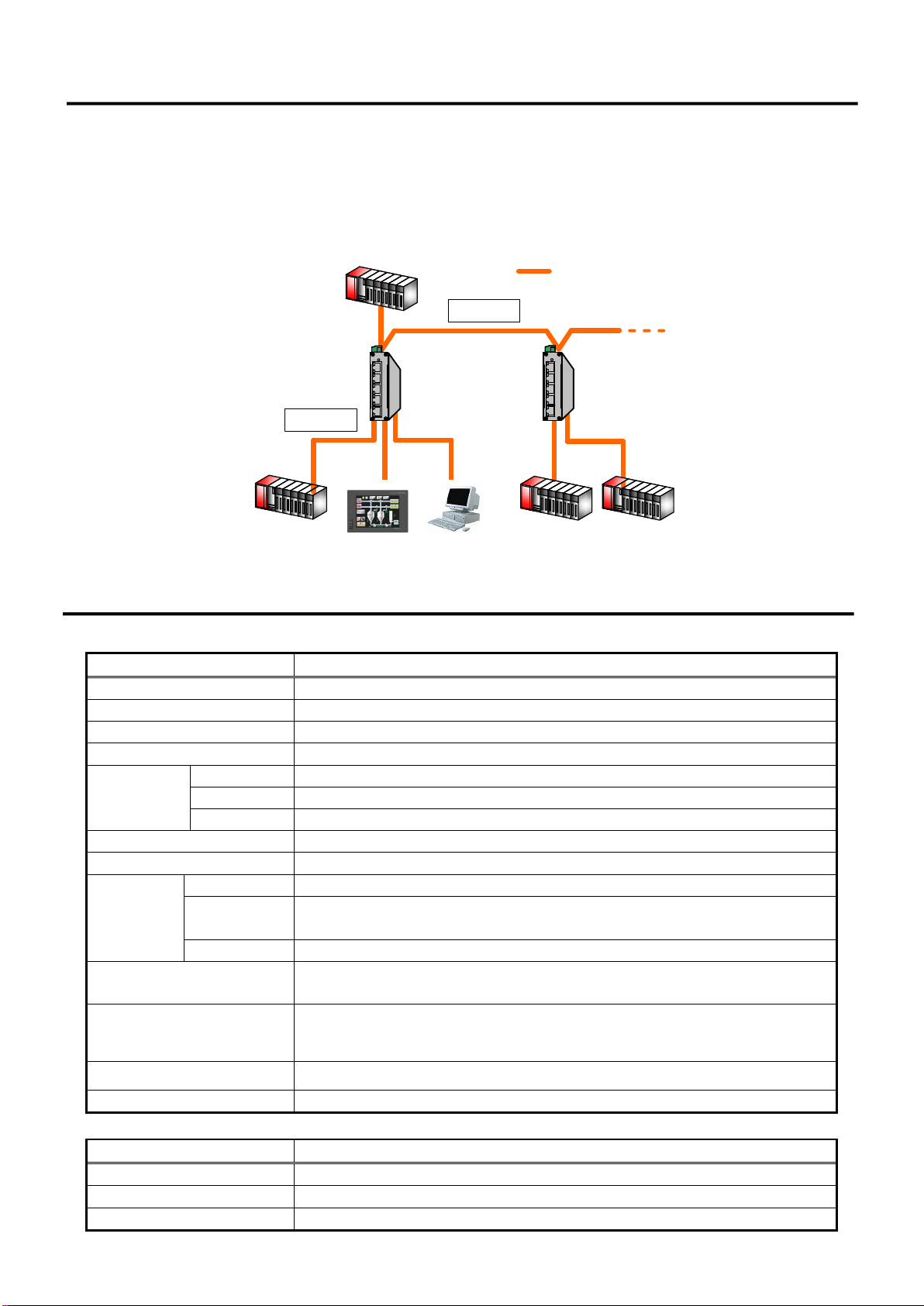

２．機能
CC-Link IE 等の Ethernet ネットワークにおいて、本製品を使用することにより、スター型、ライン型及びスター型・
ライン型混在のネットワークが構築できます。
AutoMDI/MDI-X 機能によりストレートケーブル／クロスケーブルを自動判別するため、結線ミスによる配線トラブ
ルを回避することができます。また、オートネゴシエーション機能により伝送速度（10M/100M/1Gbps）及び伝送方
式（全二重/半二重）の自動認識が可能です。
例）CC-Link IE Field 通信構成
シーケンサ
パソコン シーケンサ シーケンサ
３．仕様
表3．1 一般仕様
項目
仕様
動作周囲温度
-20℃～60℃
動作及び保存湿度
95%RH 以下（結露なきこと）
外形寸法
W23.5mm×H104mm×D80mm
質量
220g
適合電源線
サイズ
単線/より線
AWG.16～28
剥き線長さ
7mm
締付トルク
0.5～0.6N・m
接地線
AWG.14 以上
使用環境
盤内
適合安全
規格
UL
UL/IEC61010-2-201
CE
EN55032，EN61000-3-2/3
EN61000-6-2/4，IEC61000-4-2/3/4/5/6/8/11，EN55024
FCC
Part 15，Subpart B，Class A
耐ノイズ
シミュレータノイズ 500Vp-p，ノイズ幅︓1μs
ノイズ周波数 45Hz のノイズシミュレータによる
耐振動 周波数︓13.2～100Hz，加速度︓4.9m/s2，掃引回数︓X,Y,Z 方向
各2時間
耐衝撃
加速度︓980m/s
2
，衝撃回数︓X,Y,Z 方向 各3回
RoHS2
適合
表3．2 電源仕様
項目
仕様
電源仕様
DC12V～48V
電源構成
冗長電源
消費電流
250mA(DC24V 時)
図2．1 接続例

-
4
-
表3．3 詳細仕様
項目
仕様
適合通信規格
IEEE 802.3ab 1000BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3 10BASE-T
CC-Link IE TSN
認証クラス
Class A
伝送速度
10Mbps，100Mbps，1Gbps（自動認識）
伝送方式
全二重方式／半二重方式
ポート数
5ポート
ポート設定
AutoMDI/MDI-X
適用
ケーブル
ケーブル
カテゴリ 5以上，UTP/STP ケーブル
規格
IEEE802.3，ANSI/TIA/EIA-568-B
コネクタ
RJ45 プラグ
当社形名
SC-E5EW シリーズ
伝送距離目安
最大 100m （注 1
スイッチング方式
ストア＆フォワード
カスケード接続
最大 20 台（注 2
ジャンボフレーム
対応 （注 3
アドレステーブル
8K エントリー
電源 LED
電源供給時に点灯／電源遮断時に消灯
ポート状態表示 LED
リンク確立時に点灯／フレーム送受信時に点滅／リンクダウン時に消灯
ポート通信速度表示 LED
1Gbps 時に点灯／10 Mbps，100 Mbps 時に消灯
注1︓ご使用になるケーブルによって異なります。詳細はケーブル仕様を参照ください。
注2︓CC-Link IE TSN/CC-Link IE Field で使用される場合です。システム構成や異常局の有無によっても
変化しますので、実運用に入る前に、実システムに近い環境にてテストされることをお勧めします。
注3︓本機能を利用する場合は、通信経路にある他のネットワーク機器もジャンボフレームに対応している必要が
あります。
４．各部の名称
電源端子台拡大図
DINレール
取付部
定格名板
電源LED
ポート通信
速度表示
LED
（天面）
（正面） （側面）
FG PW1- PW1+ PW2- PW2+
Ethernet
ポート
×5
ポート
状態表示
LED
FG
図4．1 各部の名称

-
5
-
５．使用方法
本製品は下記のとおりご使用ください。
(1) 5ポートある Ethernet ポートのいずれかにEthernet ケーブルを接続します（順不同)
(2) 各ポートに接続したコネクタが確実に装着されていることを確認します。
(3) 電源端子台の「PW+」に電源線“＋”側を配線，「PW-」に電源線“－”側を配線し，
「FG」に接地配線した状態で，DC12～48V を投入します。
(4) 接続先のユニットすべてリンク状態であれば，ケーブル接続しているポート状態表示 LED が点灯し，
通信を開始します。
(点灯パターンは「3．仕様」の表 3．3を参照ください)
●配線・使用上の注意事項
(1) 本ユーザーズマニュアルに示す Ethernet ケーブルを使用して，配線してください。
(2) Ethernet ケーブルを接続する場合，ケーブル長や使用温度範囲に制限があります。
使用されるケーブルの仕様に合わせて配線してください。
※当社 Ethernet ケーブル形名︓SC-E5EW シリーズの仕様を参考ください
(3) コネクタの接続は，“カチッ”と音がするまでしっかり行ってください。
(4) コネクタにケーブルの自重あるいは張力が直接掛からないようにしてください。
伝送損失が増えたり断線したりするおそれがあります。
(5) リピータハブをカスケード接続する場合は，接続段数及びケーブル長に制限がありますのでご注意ください。
(詳細はご使用になるリピータハブの取扱説明書を参照ください)
●取付方法
・DIN レール取付
DIN レール（35mm）への取付けが可能です。
（取付け方法）
DIN レール取付部の上部ツメをDIN レール上部の溝に引っ掛け，
本体下部を DIN レールに押しつけます。
（取り外し方法）
本体手前側を持ち上げるようにし，DIN レールから取り外します。
※本製品を逆向き（電源端子台が下向き）にした取付方法はしないでください。
図5．1 取付方

-
6
-

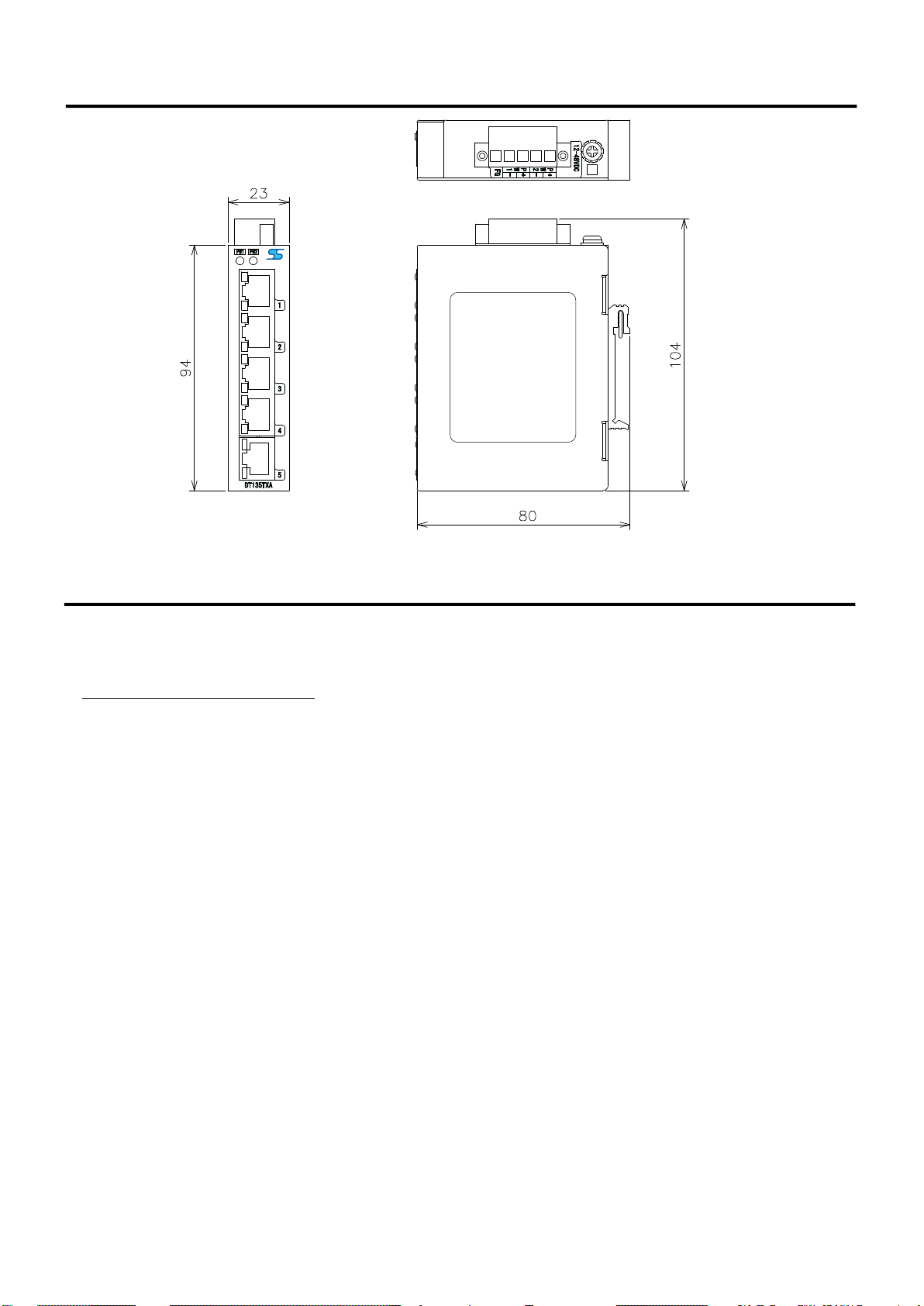

６．外形仕様
[mm]
図6．1 外形寸法
７．保証について
ご使用に関しましては，以下の製品保証内容をご確認いただきますよう，よろしくお願いします。
1.無償保証期間と無償保証範囲
無償保証期間中に，製品に当社側の責任による故障や瑕疵（以下併せて「故障」と呼びます）が発生した場
合，お買い上げいただいた販売店または当社支社／支店を通じて，無償で製品を修理，または代替品の提供
をさせていただきます。ただし，離島およびこれに準ずる遠隔地への出張修理が必要な場合は，技術者派遣に要
する実費を申し受けます。
■無償保証期間
製品の無償保証期間は，製品ご購入後またはご指定場所に納入後 1年間とさせていただきます。
ただし，当社製品出荷後の流通期間を最長 6ヶ月として，製造から 18 ヶ月を無償保証期間の上限とさせて
いただきます。また，修理品の無償保証期間は，修理前の保証期間を超えて長くなることはありません。
■無償保証範囲
(1)使用状態，使用方法および使用環境などが，取扱説明書などに記載された条件，注意事項などに従った
正常な状態で使用されている場合に限定させていただきます。
(2)無償保証期間内であっても，下記の場合は保証の対象範囲から除外させていただきます。
①お客様における不適切な保管や取扱い，不注意，過失などにより生じた故障。
②お客様にて当社の了解なく製品に改造，修理などを加えたことに起因する故障。
③当社製品が本来の使用方法以外で使用されたことによる故障，または業界の通念を超えた使用による故障。
④取扱説明書などに指定されたケーブルやアクセサリ，機器が正常に保守，交換されていれば防げたと認めら
れる故障。
⑤当社出荷当時の科学技術の水準では予見できなかった事由による故障。
⑥火災などの不可抗力による外部要因および地震，雷，風水害などの天変地異など，当社側の責ではない
原因による故障。
⑦その他，当社の責任以外による故障またはお客様が当社責任外と認めた故障。

-
7
-
2.生産中止後の有償保証期間
当社が有償にて製品修理を受け付けることができる期間は，その製品の生産中止後 7年間です。
生産中止後の製品供給，代替品の供給はできません。
3.機会損失，二次損失などへの保証責務の除外
無償保証期間の内外を問わず，当社の責に帰すことができない事由から生じた損害，当社製品の故障に起因
するお客様での機会損失，利益の逸失・損失，当社の予見の有無を問わず特別の事情から生じた損害，二次
損害，事故補償，交換に関わる費用，当社製品以外への損傷およびその他の業務に対する補償については，
当社は責任を負いかねます。
4.製品仕様の変更
カタログ，仕様書，技術資料などに記載されている仕様は，お断りなしに変更することがあります。
5.製品の適用について
■使用条件
当社製品をご使用される場合は，万一，故障，不具合などが発生した場合でも重大な事故にいたらない用途
であること，バックアップなどの対策が実施されていることをご使用の条件とさせていただきます。
■適用の除外など
(1)当社製品は，一般工業などへの用途を対象として設計・製造されています。原子力発電所およびその他発電
所，鉄道や航空などの公共交通機関といった公共への影響が大きい用途や車両設備，医用機械，娯楽機
械，安全装置，焼却設備，および行政機関や個別業界の規制に従う設備への使用で，特別品質保証体
制をご要求になる用途には，適用を除外させていただきます。
(2)人命や財産に大きな影響が予測され，安全面や制御システムに高信頼性が要求される用途には適用を除
外させていただきます。
6.海外でのサービス
海外でご使用の場合、現地アフターサービスはできません。
異常や故障などが発生し、アフターサービスが必要な場合は、日本国内で受付けさせていただきます。
8．製品のお問い合わせ
各製品に関するお問い合わせ先は、当社ホームページにてご確認ください。
www.melsc.co.jp/business/introduction/inquiry.html
・お断りなしに内容を変更することがありますのでご了承ください。
・許可なく、本ユーザーズマニュアルの無断転載をしないでください。
X903200701A ２０２２年７月作成

Industrial Switching Hub
(CC-Link IE TSN［Class A］
／CC-Link IE Field Network Compatible)
DT135TXA
User's Manual
Thank you for purchasing Mitsubishi's industrial switching hub. Before using this
product, please read this manual carefully to thoroughly acquaint yourself with the
product's functions and performance features in order to ensure correct and safe
operation.
Notes
1. Unauthorized reproduction of this User's Manual is prohibited.
2. The content of this manual may be changed at any time without prior notice.

- 1 -
◆Safety Precautions
(Be sure to read this cautions before using the product)
The user should read this manual carefully in order to use the product in a correct and safe
manner.
Cautionary information in this manual applies only to this product, and appears under
"WARNING" or "CAUTION" headings, depending on the degree of hazard.
Although CAUTION information is associated with a lower degree of hazard, failure to
observe CAUTION information could have serious consequences under certain conditions.
Both the WARNING and CAUTION information should be stringently observed.
This manual must always be presented to the end user, and should be kept in a safe place
where it can be easily referenced as required.
Operation-Related Precautions
WARNING
・Use this product only with the specified voltage. Failing to do so could result in fires,
electrical shocks, or product failure.
・Never plug in or unplug the power cable with wet hands, as this could cause a
product failure or electrical shocks.
・Keep water off the product. Failing to do so could cause ground leakage which could
result in fires, electrical shocks, or product failure.
・Release and loosening a screw before pulling out the power cable.
If you pull the power cable without the latch released, damage may occur in the
electric wire and the terminal stand, and it may cause a fire and an electric shock.
・If you notice trouble such as smoke, smell, and fire, hand in the product for inspection
and repair.
CAUTIONS
・Use this product only for the prescribed applications (as a Gigabit Ethernet regenerating
relay). Do not use the product for other applications.
Failure to observe this caution information could result in a hazardous
condition which could cause a minor to medium level injury, or equipment
damage.
WARNING
CAUTION
Failure to observe this warning information could result in serious injury or
death.

- 2 -
Installation Precautions
CAUTIONS
・
Use this product only in an environment which conforms to the environment
specifications given in this
User's Manual. Using the product in environments outside the
scope of these specifications could cause electrical shocks, fires, malfunctions, or
product damage or deterioration.
・Do not use this product in a location which is exposed to direct sunlight. Doing so could
cause the internal temperature to rise, possibly resulting in fires or product failure.
・Do not use this product in a dusty environment, or an environment where oily smoke is
present. Doing so could cause fires or product failure.
・Do not place this product on unstable surfaces, or in locations where it will be subjected
to vibration or impact shocks. Doing so could cause the product to fall, possibly causing
an injury or product failure.
Wiring Precautions
WARNING
・
Do the wiring work after breaking all the power supply from outside.
Not breaking the power supply could cause an electric shock and product damage.
・Do the wiring correctly on confirmation of rated voltage and the array of terminals.
Wrong voltage or wiring could cause a fire or product failure.
・Note that foreign objects such as cutoff and waste of cables do not enter inside the
product.It may cause a fire or product failure.
CAUTIONS
・Do the separate wiring from power cables. Parallel or bunched wiring with power cables
may cause malfunction by noise.
Maintenance Precautions
CAUTIONS
・
Do not drop, and do not give the high impact. It might cause the breakage and mis-
operation due.
・Note that foreign objects do not enter the OPT port.
・Do not dissemble or modify the modules. Doing so may cause failure, malfunction,
injury, or afire.
Disposal Precautions
CAUTIONS
・When you
discard
this product, please follow the law of each country (area).
◆Checking the Shipping Package Contents
Open the shipping package and verify that all the ordered items are present.
Table 1.1 Packing list
No.
Name
Quantity
1
Industrial switching hub
1
2
User's manual
1

- 3 -
◆Features
By using this product in an Ethernet network, such as the CC-Link IE, a star topology, line
topology, or line/star composite topology can be structured.
Since the AutoMDI/MDI-X function automatically identifies the straight cable or cross cable,
wiring trouble caused by connection mistakes can be avoided. The transmission speed
(10/100/1Gbps) and transmission method (full duplex/half-duplex) can be automatically
recognized by the auto negotiation function.
[Example] CC-Link IE Field Basic Network communication configuration
*It can't be used in case of
CC-Link IE Field Basic
Figure 2.1 Example of connection
◆Specifications
Table 3.1 General specifications
Item
Specification
Ambient operating temperature
-20℃ to 60℃
Operating & storage humidity
95%RH or less (no condensation)
Dimensions
W 23.5 x H 104 x D 80 mm
Weight
220 g
Applicable
wire size
Solid wire
AWG.16～28
Wire strip length
7 mm
Tightening torque range
0.5～0.6N・m
ground wire
AWG.14 or more
Working environment
Inside panel
Standards
UL
UL/IEC61010-2-201
CE
EN55032，EN61000-3-2/3，EN61000-6-2/4
IEC61000-4-2/3/4/5/6/8/11，EN55024
FCC
Part 15，Subpart B，Class A
Noise resistance
By noise simulator of 500Vp-p noise voltage, 1μs noise width
and 25 to 60Hz noise frequency
Vibration resistance Frequency : 13.2～100Hz, Acceleration : 4.9m/s2,
2 hours each in X, Y, Z directions
Shock resistance
Acceleration : 980m/s
2
, 3 times each in X, Y, Z directions
RoHS2
Conforms
Table 3.2 Power supply specifications
Item
Specification
Rated input voltage
DC12V～48V
Power supply composition
Redundant supply voltage
Current consumption
250mA (DC24V)

- 4 -
Table 3.3 Performance specifications
Item
Specification
Conforming standard
IEEE 802.3ab 1000BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3 10BASE-T
CC-Link IE TSN Authorization Class
Class A
Transmission speed
10/100/1Gbps (auto-recognition)
Communication method
All ports: Full/Half duplex
Number of effective ports
5 ports
Setup of ports
AutoMDI/MDI-X
Applicable
cable
cable
Category 5 or higher UTP / STP cable
standards
IEEE802.3，ANSI/TIA/EIA-568-B
connector
RJ-45 connector
Type of our products
SC-E5EW Series
Target transmission distance
100 m (max.) *1
Switching method
Store and forward
Series connection
20 (max.) *2
Jumbo Frame
Corresponds *3
Address table
8k entries
Power Supply LED
ON : Power is applied. / OFF : Power is off.
Link/Activity LED
ON : Link established, no Activity on cable.
BLINKING : Link established, Activity on cable
OFF : No link activity on cable.
Speed LED
ON : Link is 1Gbps. / OFF : Link is 10/100Mbps.
*1 It changes with cables to be used. Please refer to the specification of each cable for details.
*2 It is a case of CC-Link IE TSN/CC-Link IE Field. The latency of the layer 2 switch varies according
to the system configuration and presence of faulty stations as well as each layer 2 switch type．
Before using the Layer 2switch in an actual system, we recommend testing the system in an
environment close to that of the actual system.
*3 To use Jumbo Frame, it is necessary for other network devices of the communication target to be
Jumbo Frame compatible.
◆Component Names
Power supply terminal block
Enlarged view
DIN rail
Attachment
Speed
LED
（Top face）
（Front face） （Side face）
Serial number
plate
Power
Supply
LED
PW1- PW1+ PW2-FG PW2+
Ethernet
port
×5
Link/
Activity
LED
FG
Figure 4.1 Names of parts

- 5 -
◆Connection Method
Use this product as following.
(1) Connect the Ethernet cable to one of the five Ethernet ports. (Order not specified)
(2) Confirm that the connector connected to each port is accurately mounted.
(3) Wire the power line "+" side to "PW +" on the power terminal block, and wire the power
line "-" side to "PW-".
Ground wire to "FG" and apply DC12 to 48V.
(4) If all the connected units are in the linked state, the Link/Activity LED to which the cable is
connected lights up and communication starts.
(Refer to Table 3.3 in "3. Specifications" for the lighting and blinking pattern.)
● Precautions for wiring and use
(1) Always connect the type of Ethernet cable specified in this Userʼs Manual.
(2) When connecting an Ethernet cable, the cable length and working temperature range may
be limited. Always refer to the specifications for the cable being used and connect it correctly.
(3) Securely connect the connector until a “click” is heard.
(4) Make sure that the cableʼs weight or tension is not directly applied on the connector.
The transmission loss could increase, and the wires could break.
(5) When connecting a repeater hub with a cascade connection, the number of connected levels
and cable length may be limited. (For more details, refer to the instruction manual for the
applicable repeater hub.)
●Installation method
・Installation on DIN rail
It is possible to install this product on DIN rail (35mm).
1）Hang the upper part of DIN rail attachment on DIN rail.
2）Push the lower part of this product until it sounds "click".
（Detaching method）
Remove the lower hook from the DIN rail while moving the main
body downward.
Please do not attach this product upside down.
Figure 5.1 Installation method

- 6 -
◆Exterior Specifications
◆Warranty Information
Users are requested to read the following warranty information with care.
Charge-Free Warranty Period and Scope
In the event of a product failure or flaw (hereafter referred to together as "failure") which
occurs during the charge-free warranty period, and which is the responsibility of
Mitsubishi, the product shall be repaired or replaced without charge by way of the outlet
where it was purchased, or through the services of a Mitsubishi regional/branch office.
However, in cases where a service person must be dispatched to a remote area to perform
repairs, the customer shall pay the dispatching cost.
■Charge-Free Warranty Period
The charge-free warranty period shall extend for one year from either the date of purchase or
delivery (to specified location). However, because a distribution period of up to six months is
possible after the product has been shipped, the charge-free warranty period shall extend for
no longer than 18 months from the manufacture date. Moreover, the charge-free warranty
period for repaired items shall not exceed the original warranty period (warranty period which
applied prior to the repair).
■Charge-Free Warranty Scope
(1) The product's charge-free warranty applies only to cases in which the product has been
used in the manner and in the environment prescribed in the operation manual, with all the
conditions and cautionary items indicated on the product's caution labels having been
observed.
(2) The following cases shall be considered as outside the scope of the charge-free
warranty, even if they occur during the warranty period.
1) Product failure caused by the customer (improper storage, handling, carelessness,
negligence, etc.).
2) Product failure resulting from the customer's unauthorized attempts to repair or
modify the product.
3) Product failure caused by using the product in a manner for which it was not
intended, or in a manner which exceeds industry norms.
4) Product failures which could have been prevented had the customer properly
maintained or replaced the cables, accessories, or equipment indicated in the
operation manual, etc.
[mm]
Figure 6.1 External dimensions

- 7 -
5) Product failure due to a condition which could not have been anticipated within the
scope of technology which existed at the time of shipment from Mitsubishi.
6) Product failure due to unavoidable external causes such as fires, or due to natural
disasters such as earthquakes, thunderstorms, and damage by wind or floods, which
are beyond the control of Mitsubishi.
7) Product failure due to any other cause which is not the responsibility of Mitsubishi,
or failures which the customer recognizes as not the responsibility of Mitsubishi.
Fee-Charged Warranty Period after Production Discontinuation
Mitsubishi shall accept products for fee-charged repairs for a period of seven years after
production of that product has been discontinued. However, discontinued products cannot
be newly provided or replaced.
Lost Opportunity and Secondary Loss Disclaimer
Regardless of the warranty period, Mitsubishi bears no responsibility for losses incurred by
the customer from causes which are not the fault of Mitsubishi. Moreover, Mitsubishi shall
bear no responsibility for the following:
* A customer's lost opportunities or profit losses caused by a product failure.
* Losses caused by special conditions, regardless of whether or not Mitsubishi could have
foreseen those conditions.
* Secondary damage and accident compensation.
* Compensation for damage to items other than the Mitsubishi product.
Produce Specification Changes
Specifications listed in catalogs, specification manuals, and technical information may be
changed at any time without prior notice.
Product Application
■Conditions of use
This Mitsubishi product shall not be used in applications where its failure or malfunction will
have serious consequences, except in cases where an adequate backup system, etc. is
provided.
■Forbidden applications, etc.
(1) This Mitsubishi product was designed and manufactured for general-purpose industrial
applications only. It should not be used in applications such as nuclear power stations,
general power stations, and public transportation (railroads, airlines, etc.) where its
operation affects the public at large, or in vehicles, medical equipment, equipment for
recreation and amusement, safety equipment, combustion systems, and in applications
where government or industrial regulation compliant equipment is used which requires
special quality assurance specifications.
(2) This product should also not be used in applications where human life and property
are at stake, and where an especially high level of reliability is required in terms of
safety and control system.
(3) Note that even with these applications, if the user approves that the application is to
be limited and a special quality is not required, application shall be possible.
Other
The above content applies to products which are sold and used within Japan.
When you use this product in the other countries, please follow the law of each country
(area).
C&C CENTER OVERSEAS SUPPORT GROUP（JAPAN）
Mail ：[email protected]
･The contents of this manual are subject to change without prior notice.
･Unauthorized reproduction prohibited
X903200701A
Issue Date: July, 2022

产业用交换集线器
(支持 CC-Link IE TSN[Class A]
/CC-Link IE 控制器网络)
DT135TXA
使用说明书
衷心感谢您购买本公司的产业用交换集线器。
为了正确、安全地使用本产品，使用前请仔细阅读本书，在充分理解本产品功能、性能基础上正
确地使用。
注意
1. 未经许可，请勿擅自转载本使用说明书。
2. 书中内容如有更改，恕不另行通知，敬请谅解。
三菱电机系统服务株式会社

-
1
-
◆ 安全注意事项
（使用前请务必阅读）
使用本产品时，请仔细阅读本说明书，同时，请千万注意安全，正确地进行操作。
本使用说明书所述注意事项，仅与本产品有关。
该◆安全注意事项，将安全注意事项的等级分为“警告”，“注意”。
再者，即使是在注意栏目提示的内容，根据不同状况，也有可能出现重大问题。
无论哪个栏目，都提示了重要内容，请务必遵守。
本使用说明书请务必交给最终用户。
此外，请妥善保管，以便必要时阅读。
【使用注意事项】
●请勿超出指定电压范围使用。
否则，会导致发生火灾和触电事故，出现故障。
●请勿用潮湿的手插拔电源电缆。
否则，会导致出现故障和触电事故。
●请注意防水。
否则，会因漏电导致发生火灾和触电事故，出现故障。
●拔出电源电缆时，请先放松端子座上的螺丝。
如果不放松螺丝就强行拉拽电缆，就有可能损坏电线，端子座，引发火灾，导致出现触电事故。
●使用过程中，发现有烟雾，异味，起火等异常现象，请立即停止使用，并检查，修理。
●请勿超出指定用途使用。请勿用于除兆比特以太网络再生中继，以及接口变换之外的用途。
如果误操作，如果估计可能出现危险状况，从而导致死亡或者受到重伤。
警告
注意
如果误操作，如果估计可能出现危险状况，从而受到中等程度伤害和轻伤时，
以及估计仅会损坏物品时。
警告
注意

-
2
-
【安装注意事项】
●请在使用说明书中所述的环境规格下使用本产品。
超出环境规格范围使用，将会导致误动作，产品损坏或者老化。
●请勿在阳光直射的场所使用本产品。
否则，有时内部温度上升，会导致误动作。
●请勿在尘土较多的场所和有油烟的场所使用本产品。
否则，有时会导致误动作。
●请勿将本产品放置在不稳定的场所，或者经常受到振动和冲击的场所。
否则，有时因掉落导致出现工伤事故，发生故障。
【布线注意事项】
●请务必先在外部切断电源所有相，然后再进行布线作业。如果不切断全部相，就有可能发生触电
事故或者造成产品损坏。
●请在确认产品额定电压以及端子排列的基础上，正确连接到端子板。
如果连接与额定电压不同的电源，或者误布线，就会导致发生火灾，出现故障。
●请注意不要让碎末和电线屑等异物进入到本产品中。
否则，会导致出现故障，误动作。
●电源电缆请避免与动力线捆扎到一起布线，或者与动力线平行敷设。敷设时，应与动力线
隔离。
否则，将会因噪声导致误动作。
【保养时的注意事项】
●请勿往下扔，投掷本产品。否则，会导致产品损坏，出现故障。
●请注意不要让杂物等进入连接器部分。
●请勿拆解，改造装置。否则，会导致出现故障，误动作，工伤事故。
【废弃时的注意事项】
●废弃产品时，请作为工业废弃物处理。
◆ 装箱产品确认
请打开包装，确认包装箱中包含下列产品。
No．
名称
数量
1
产业用交换集线器
1
2
使用说明书
1
注意
警告
注意
注意
注意

-
3
-
◆ 特点
在CC-Link IE 等Ethernet 网络中，使用本产品，可组建星型，链型以及星型和链型混合的网络。
因为采用 AutoMDI/MDI-X 功能自动识别直连网线／交叉网线，所以可避免因错接线导致出现布线故障。
而且，利用自动协商功能，可自适应不同传输速 率（ 10/100/1Gbps）以及不同传输模式（全双工/半双工）。
例）CC-Link IE Field 通信结构
◆ 规格
表3.1 一般规格
项目规格
工作环境温度 -20℃～60℃
工作及存放湿度 95%RH 以下（无凝结）
外形尺寸 W23.5mm×H104mm×D80mm
重量 220g
适合电源线
规格
独股/多股 AWG.16～28
剥线长度 7mm
安装扭矩 0.5～0.6N・m
地线 AWG.14 以上
使用环境 控制柜内
符合安全
标准
UL UL/IEC61010-2-201
CE EN55032，EN61000-3-2/3，EN61000-6-2/4
IEC61000-4-2/3/4/5/6/8/11，EN55024
FCC Part 15，Subpart B，Class A
抗噪声 模拟器噪声 500Vp-p，噪声宽度：1μs
采用噪声频率 25～60Hz 的噪声模拟器
抗振动 频率：13.2～100Hz，加速度：4.9m/s
2
，扫描次数：X,Y,Z 方向 各2小时
抗冲击 加速度：980m/s
2
，冲击次数：X,Y,Z 方向 各3次
RoHS2 符合
表3.2 电源规格
项目规格
电源规格 DC12V～48V
电源结构 冗余电源
工作电流 250mA(DC24V 时)
图2.1 连接范例
: Ethernet 网线
链型
星型
*关于 CC-Link IE Field Basic 链型不能
