Moen Doux S6910 User manual

INS10698A - 9/18
ONEHANDLE LAVATORY FAUCET
MEZCLADORA MONOMANDO PARA LAVABO
ROBINET DE LAVABO À UNE POIGNÉE
HELPFUL TOOLS
For safety and ease of faucet
replacement, Moen
recommends the use of these
helpful tools.
HERRAMIENTAS
ÚTILES
Para que el cambio de la llave
sea fácil y seguro, Moen le
recomienda usar estas útiles
herramientas.
OUTILS UTILES
Par mesure de sécurité et pour
faciliter l’installation, Moen
suggère l’utilisation des outils
suivants.
PLEASE CONTACT MOEN FIRST
For Installation Help, Missing or Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
WWW.MOEN.COM
(Canada)
1-800-465-6130
WWW.MOEN.CA
POR FAVOR, CONTÁCTESE PRIMERO CON MOEN
Para obtener ayuda de instalación, piezas faltantes o de recambio
011 52 [phone]
WWW.MOEN.COM.MX
VEUILLEZ D’ABORD CONTACTER MOEN
En cas de problèmes avec l’installation, ou pour obtenir toute pièce
manquante ou de rechange
1-800-465-6130
WWW.MOEN.CA
Thread seal tape
Cinta para sellar roscas
Ruban pour joints letés
Sealant
Sellador
Mastic
CAUTION — TIPS FOR REMOVAL OF OLD
FAUCET:
Always turn water supply OFF before removing existing
faucet or disassembling the valve. Open faucet handle to
relieve water pressure and ensure that complete water shut-
o has been accomplished.
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA
LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave
existente o desmontar la válvula. Abra la llave para liberar la
presión, y asegúrese de que esté bien cerrada el agua.
ATTENTION  SUGGESTIONS POUR ENLEVER
L’ANCIEN ROBINET:
Toujours couper l’alimentation en eau avant d’enlever ou de
démonter le robinet. Ouvrir le robinet pour libérer la pression
d’eau et pour s’assurer que l’alimentation en eau a bien été
coupée.
Above sink
Encima del lavabo
Au-dessus de l'évier
Below sink
Debajo del fregadero
Sous l'évier
Icon Legend/Leyenda de Iconos/
Légende des icônes
Register Online:
Regístrese en línea:
S’enregistrer en ligne :
www.moen.com/product-registration
Record Purchased Model Number:
Registro del número de modelo comprado:
Consigner ici le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Garder ces directives pour référence ultérieure)
Image is for reference only
(Style varies by model)
La imagen es sólo como referencia
(El estilo varía por el modelo)
Cette image n'est oerte qu'à titre indicatif seulement
(Le style varie selon le modèle)

2
Parts List Lista de piezas
A. Corps du robinet
B. Aérateur
C. Dispositif de retenue
D. Vis
E. Joint d’étanchéité
F. Support de montage
G. Écrou de montage
H. Outil d’installation
I. Tige de levage
J. Bride de la tige de
levage
K. Bouchon de bonde
L. Siège de bonde
M. Bride de la tige de
pivotement
N. Joint d’étanchéité de
bonde
O. Rondelle
P. Écrou de bonde
Q. Corps de bonde
R. Siège de la tige de
pivotement
S. Écrou de la tige de
pivotement
T. Tige de pivotement
U. Cordier
V. Clé hexagonale de
5/64 po
W. Outil d’extraction
d’aérateur
X. Rosace pour 3
ouvertures
Y. Joint d’étanchéité
pour 3 ouvertures
Liste des pièces
A. Cuerpo de la
mezcladora
B. Aireador
C. Retenedor
D. Tornillo
E. Empaque de cubierta
F. Ménsula de montaje
G. Tuerca de montaje
H. Herramienta de
instalación
I. Barra de cierre
vertical
J. Tirante de la barra de
cierre vertical
K. Tapón del desagüe
L. Asiento del desagüe
M. Clip del pivote
N. Empaque del
desagüe
O. Arandela
P. Tuerca del desagüe
Q. Cuerpo del desagüe
R. Asiento del pivote
S. Tuerca del pivote
T. Pivote
U. Sección nal
V. Llave hexagonal
5/64”
W. Herramienta de
remoción del aireador
X. Chapetón de 3
agujeros
Y. Empaque del
chapetón de 3
agujeros
J
K
L
M
N
O
P
Q
R
S
T
U
I
A
HB
E
F
G
C
V
W
Option / Opción / Option
Y
X
D
5/64”
A. Faucet Body

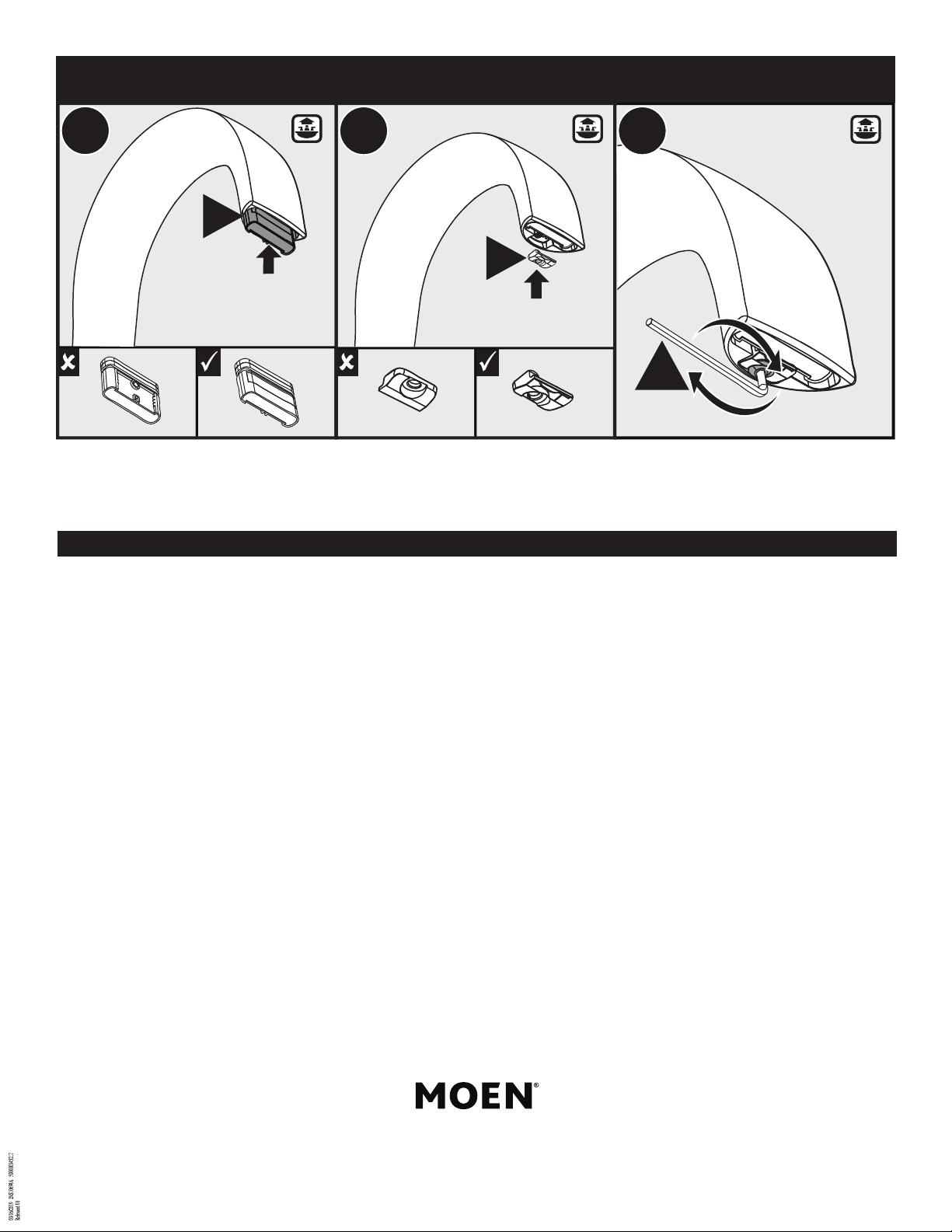

B. Aerator
C. Retainer
D. Screw
E. Gasket
F. Mounting Bracket
G. Mounting Nut
H. InstallationTool
I. Lift Rod
J. Lift Rod Strap
K. Waste Plug
L. Waste Seat
M. Pivot Rod Clip
N. Drain Gasket
O. Washer
P. Drain Nut
Q. Drain Body
R. Pivot Rod Seat
S. Pivot Rod Nut
T. Pivot Rod
U. Tail Piece
V. HexWrench – 5/64"
W. Aerator Removal Tool
X. 3-H Escutcheon
Y. 3-H Escutcheon
Gasket

INS10698A - 9/18
3

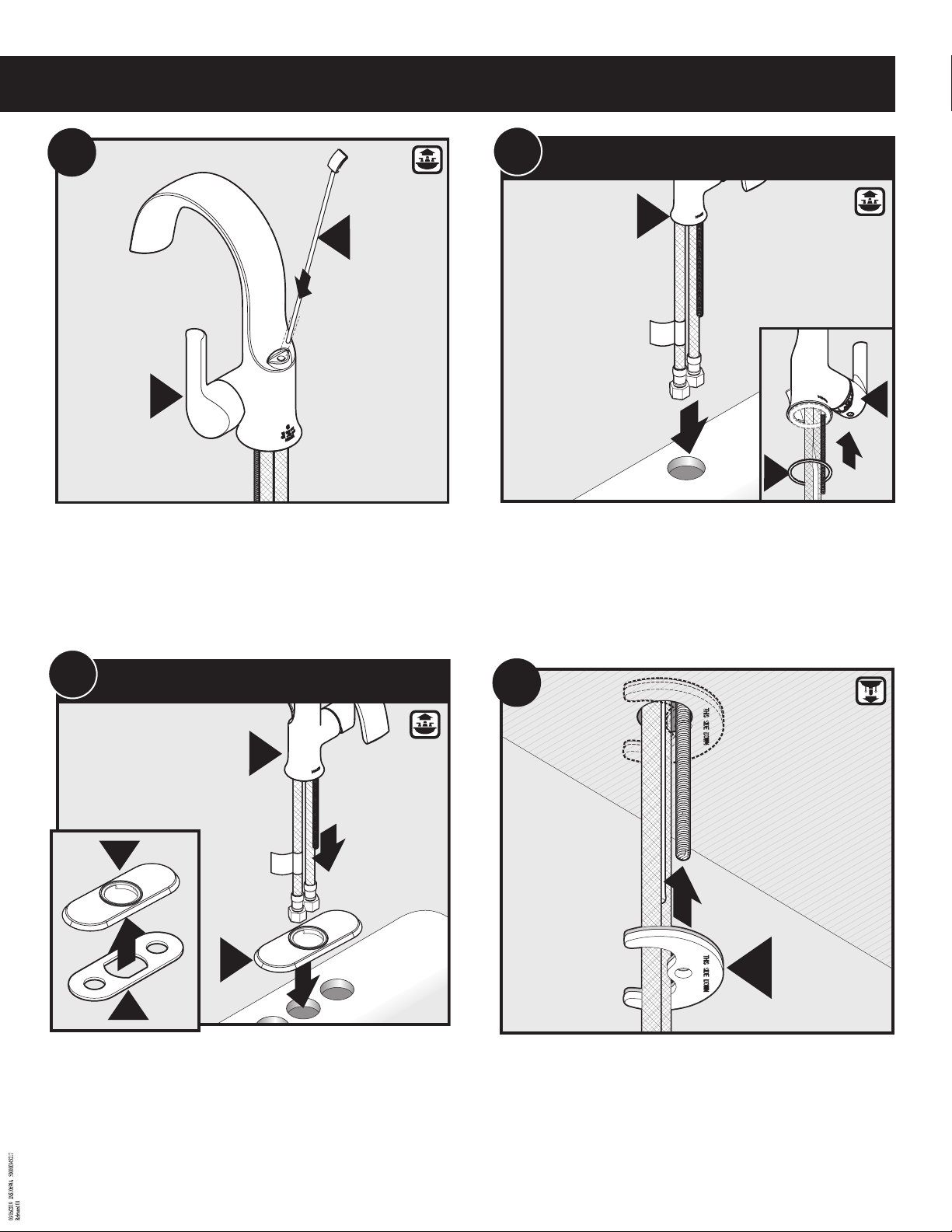

1. Install Gasket (E) into Faucet Body (A).
2. Insert Faucet Body (A) through hole in sink until fully seated.
1. Instale el empaque (E) en el cuerpo de la mezcladora (A).
2. Inserte el cuerpo de la mezcladora (A) a través del agujero en el fregadero hasta que asiente
completamente.
1. Placer le joint d’étanchéité (E) sur le corps du robinet (A)
2. Insérer le corps du robinet (A) dans le trou de l’évier jusqu’à ce qu’il y soit bien placé.
1. For 3-H mounting option, assemble 3-H Gasket (Y)to 3-H Escutcheon (X).
2. Insert Faucet Body (A) through Escutcheon (X).
3. Insert Faucet Body (A) through hole in sink until fully seated.
1. Para la opción de montaje con 3 agujeros, arme el empaque de 3 agujeros (Y)en el chapetón de 3 agujeros (X).
2. Inserte el cuerpo de la mezcladora (A) a través del chapetón (X).
3. Inserte el cuerpo de la mezcladora (A) a través del agujero en el fregadero hasta que asiente completamente.
1. Pour l’option de montage à 3 ouvertures, placer le joint d’étanchéité pour 3 ouvertures (Y)sous la rosace pour 3
ouvertures (X).
2. Le placer sur l’évier. Insérer le corps du robinet (A) dans la rosace (X).
3. Insérer le corps du robinet (A) dans le trou de l’évier jusqu’à ce qu’il y soit bien placé.
Insert Lift Rod (I) into back of Faucet Body (A).
Inserte la barra de cierre vertical (I) en la parte de atrás del cuerpo de la mezcladora (A).
Insérer la tige de levage (I) à l’arrière du corps du robinet (A).
I
A
1
A
2
E
A
1
2A Single Hole Installation /
Instalación en 1 agujero /Installation sur 1 ouverture
2
3
A
X
2B 3-Hole Installation / Instalación en 3 agujeros /
Installation sur 3 ouvertures
X
Y
1
F
3
Install MountingWasher (F) with rubber side up.
Instale la arandela de montaje (F) con el lado de caucho hacia arriba.
Placer la rondelle de montage (F) avec le côté caoutchouté vers le haut.

4
1. Insert Waste Seat (L) through sink opening.
2. Assemble Drain Body (Q) toWaste Seat (L).
3. Tighten by hand.
1. Inserte el asiento del desagüe (L) a través de la abertura en el fregadero.
2. Arme el cuerpo del desagüe (Q) en el asiento del desagüe (L).
3. Apriete a mano.
1. Insérer le siège de bonde (L) dans l’ouverture de l’évier.
2. Raccorder le corps de la bonde (Q) au siège de bonde (L).
3. Serrer à la main.
1. Clean drain opening in the bottom of sink.
2. Apply a generous amount of sealant to the underside of theWaste Seat (L).
1. Limpie la abertura del desagüe en el fondo del fregadero.
2. Aplique una generosa cantidad de sellador a la parte inferior del asiento del desagüe (L).
1. Nettoyer l'ouverture de la bonde au fond de l'évier.
2. Appliquer une bonne quantité de mastic sous le siège de bonde (L).

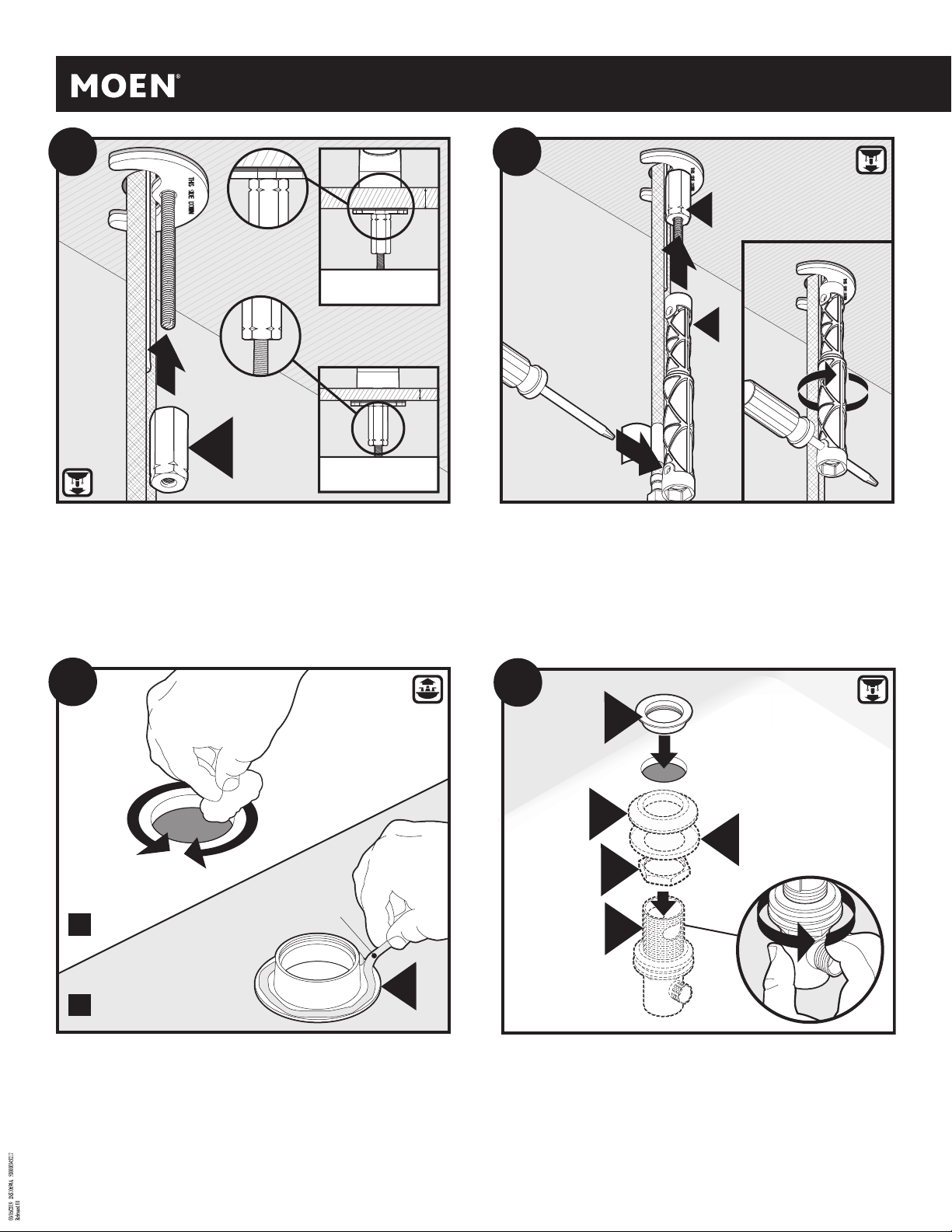

Orient Mounting Nut (G) depending on deck thickness. See image on right for orientation.
Thread onto mounting stud.
Oriente la tuerca de montaje (G) de acuerdo al espesor de la cubierta. Consulte la imagen a la
derecha para ver la orientación. Enrosque en el montante.
Orienter l’écrou de montage (G) en fonction de l’épaisseur de la plateforme.Voir l’image à
droite pour déterminer l’orientation de l’écrou. Visser sur la tige de montage.
H
G
2
1
3
5
1. Slide InstallationTool (H) onto Mounting Nut (G).
2. Insert screwdriver into Installation Tool.
3. Tighten.
1. Deslice la herramienta de instalación (H) sobre la tuerca de montaje (G).
2. Inserte un destornillador en la herramienta de instalación.
3. Apriete.
1. Faire glisser l’outil d’installation (H) sur l’écrou de montage (G).
2. Insérer le tournevis dans l’outil d’installation
3. Serrer.
1
Sealant
Sellador
Mastic
L
2
6
Q
P
N
O
L
1
2
7
3
G
4
<1" (25mm)
For Deck Thickness less than 1"
Para el grueso de la cubierta menos que 1"
Pour l'épaisseur de plate-forme moins que 1"
>1" (25mm)
For Deck Thickness more than 1"
Para el grueso de la cubierta más que 1"
Pour l'épaisseur de plate-forme plus que 1"

INS10698A - 9/18
5
Make nal tightening of Drain Nut (P) to Drain Body (Q) with wrench. Ensure Pivot Rod
opening on Drain Body points towards the wall.
Haga el ajuste nal de la tuerca del desagüe (P) al cuerpo del desagüe (Q) con una llave.
Asegúrese de que la abertura del pivote en el cuerpo del desagüe apunte hacia la pared.
Eectuer le serrage nal de l’écrou de bonde (P) sur le corps de bonde (Q) avec une clé.
S’assurer que l’ouverture de la tige de pivotement du corps de bonde est orientée vers le mur.
1. Slide the lift rod strap (J) onto lift rod.
. Tighten the bolt nger tight. Final tightening will be completed during Step 14.
1. Deslice el tirante de la barra de cierre vertical (J) sobre la barra de cierre vertical.
. Apriete el perno con los dedos. El apretado nal se completará durante el paso 14.
1. Faire glisser la bride de la tige de levage (J) sur la tige de levage.
. Serrer le boulon à la main. Il faudra le serrer de façon permanente à l’étape 14.
1. Apply thread seal tape to threads of Tail Piece (U). Assemble to Drain Body (Q).
2. Insert Waste Plug (K) into sink opening.
1. Aplique cinta para sellar roscas en la parte de inserción. Una al cuerpo del desagüe.
2. Inserte el tapón de desechos en la abertura del lavabo.
1. Appliquer un ruban pour joints letés sur le let de l’about. Raccorder au corps de bonde.
2. Insérer le bouchon de bonde dans l'ouverture de l'évier.
P
Q
YES
SÍ
OUI
NO
NO
NON
8
Q
U
1
K
2
Thread seal tape
Cinta para sellar roscas
Ruban pour joints letés
9
J
1
I
2
10
1
1. Unthread pivot rod nut from drain body.
. Remove and set aside for re-installation.
1. Desenrosque la tuerca del pivote del cuerpo del desagüe.
2. Retire y separe para su reinstalación.
1. Dévisser l’écrou de tige de pivotement du corps de la bonde.
2. Retirer l’écrou et le mettre de côté pour sa réinstallation ultérieure.
2
1
11
