Monacor CARPOWER NEOSET-165 User manual

Chassis Speakers for
Car HiFi Systems
1 Applications
These high-quality speakers of the NEOSET series by
CARPOWER have been specially designed for appli-
cations in car HiFi systems. They are supplied in pairs
with the corresponding crossover networks perfectly
matched. The maximum power capability is 200 WMAX
(100 WRMS) and must not be exceeded in any case.
2 Safety Notes
GThe speakers and the crossover networks must be
installed rigidly and expertly at a mechanically sta-
ble place in the car to ensure that they will not work
loose and turn into dangerous projectiles.
GNo guarantee claims for the units and no liability for
any resulting personal or material damage will be
accepted if the speakers and crossover networks
are used for purposes other than originally intended,
if they are not correctly connected, overloaded, or
not repaired in an expert way.
3 Setting into Operation
3.1 Connection
The connection of the crossover network and the
speakers for one channel is shown in the accompany-
ing figure. The connection for the second channel is
identical.
As connection cables, speaker cables with a coded
core are recommended, e. g. from the MONACOR
SPC-series. Always connect the coded core to the cor-
responding positive pole to prevent reverse polarity:
1) Always connect the positive pole of the power
amplifier output to the positive pole of the cross-
over network input IN.
2) Connect the positive poles of the crossover net-
work outputs to the positive poles of the speakers.
3.2 Adjusting the phase and the level for the tweeters
1) Set the sliding switch below the lettering TWEETER
PHASE to best reproduction of the high frequencies.
2) The sliding switch below the lettering TWEETER
LEVEL serves to match the high frequencies. If
required, the high frequencies can be attenuated
by 3 dB or 6 dB.
For most systems the reproduction is optimum if the
switches of both crossover networks are in the same
position.
4 Specifications
Subject to technical modification.
Specifications NEOSET-165
Music power 200 WMAX
Power rating 100 WRMS
SPL 87 dB (1W/1 m)
Impedance 3Ω
Free air resonance of the
bass-midrange speaker 63 Hz
Frequency range f3 – 20 000 Hz
Crossover frequency 2100 Hz
Mounting cutout/mounting
depth bass-midrange speaker
tweeter
∅144 mm/53 mm
∅45 mm/1 mm
Weight 1.5 kg
If the speakers and the crossover networks
are to be put out of operation definitively, take
them to a local recycling plant for a disposal
which is not harmful to the environment.
Einbau-Lautsprecher für
Car-HiFi-Anlagen
1 Einsatzmöglichkeiten
Diese hochwertigen Lautsprecher der Serie NEOSET
von CARPOWER sind speziell für den Einsatz in Car-
HiFi-Anlagen konzipiert. Sie werden paarweise mit
den dazugehörigen, perfekt abgestimmten Frequenz-
weichen geliefert. Die maximale Belastbarkeit beträgt
200 WMAX (100 WRMS) und darf auf keinen Fall über-
schritten werden.
2 Hinweise für den sicheren Gebrauch
GDie Lautsprecher und Frequenzweichen müssen fest
und fachgerecht an einer mechanisch stabilen Stelle
im Fahrzeug montiert werden, damit sie sich nicht
lösen und zu gefährlichen Geschossen werden.
GWerden die Lautsprecher und Frequenzweichen
zweckentfremdet, falsch angeschlossen, überlastet
oder nicht fachgerecht repariert, kann für sie keine
Garantie und keine Haftung für daraus resultierende
Sach- oder Personenschäden übernommen werden.
3 Inbetriebnahme
3.1 Anschluss
Der Anschluss der Frequenzweiche und der Lautspre-
cher für einen Kanal ist in der nebenstehenden Abbil-
dung dargestellt. Der Anschluss für den zweiten Kanal
ist identisch.
Als Verbindungskabel werden Lautsprecherkabel
empfohlen, bei denen eine Ader gekennzeichnet ist,
z. B. aus der Serie SPC-... von MONACOR. Die
gekennzeichnete Ader immer am entsprechenden
Pluspol anklemmen, sodass keine Verpolung entsteht:
1) Immer den Pluspol eines Endstufenausgangs mit
dem Pluspol des Frequenzweicheneingangs IN
verbinden.
2) Die Pluspole der Frequenzweichenausgänge mit
den Pluspolen der Lautsprecher verbinden.
3.2 Phasenlage und Pegel
für die Hochtöner einstellen
1) Den Schiebeschalter unter der Beschriftung
TWEETER PHASE auf beste Höhenwiedergabe
schalten.
2) Zur Höhenanpassung dient der Schiebeschalter
unter der Beschriftung TWEETER LEVEL. Bei Be-
darf lassen sich die Höhen um 3 dB oder 6 dB
absenken.
Bei den meisten Anlagen ergibt sich eine optimale
Wiedergabe, wenn die Schalter der beiden Frequenz-
weichen auf der gleichen Position stehen.
4 Technische Daten
Änderungen vorbehalten.
Technische Daten NEOSET-165
max. Belastbarkeit 200 WMAX
Nennbelastbarkeit 100 WRMS
mittlerer Schalldruck 87 dB (1W/1 m)
Impedanz 3Ω
Resonanzfrequenz
des Tiefmitteltöners 63 Hz
Frequenzbereich f3 – 20 000 Hz
Trennfrequenz 2100 Hz
Einbauöffnung/-tiefe
Tiefmitteltöner
Hochtöner
∅144 mm/53 mm
∅45 mm/21 mm
Gewicht 1,5 kg
Sollen die Lautsprecher und Frequenzweichen
endgültig aus dem Betrieb genommen wer-
den, übergeben Sie sie zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb.
CAR HIFI 2-WAY
SPEAKER SYSTEM
NEOSET-165
Best.-Nr. 13.1450
linker Kanal
left channel
Endstufenausgang
output of
power amplifier
Frequenzweiche
crossover network
Copyright©by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. www.monacor.com A-0122.99.02.03.2010
®
D A CH
GB

Copyright©by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. www.monacor.com A-0122.99.02.03.2010
®
Altoparlanti da incasso per
impianti car hifi
1 Possibilità dʼimpiego
Questi altoparlanti di qualità della serie NEOSET del
programma CARPOWER sono stati realizzati princi-
palmente per lʼimpiego in impianti car hifi. Sono dispo-
nibili a coppie con i relativi filtri di frequenza, perfetta-
mente regolati. La potenza massima è di 200 WMAX
(100 WRMS) e non deve essere superata in nessun
modo.
2 Avvertenze di sicurezza
GGli altoparlanti e i filtri di frequenza devono essere
montati nella macchina in modo solido e a regola
dʼarte in un posto meccanicamente stabile per
escludere che possano staccarsi e diventare dei
proiettili pericolosi.
GNel caso dʼuso improprio, di collegamenti sbagliati,
di sovraccarico o di riparazione scorretta degli alto-
parlanti e dei filtri, non si assume nessuna respon-
sabilità per eventuali danni consequenziali a perso-
ne o cose.
3 Messa in funzione
3.1 Collegamento
Il collegamento del filtro e dellʼaltoparlante per un
canale è rappresentato nella figura qui di fianco. Il col-
legamento del secondo canale è identico.
Per i cavi di collegamento si consiglia lʼuso di cavi
per altoparlanti nei quali è contrassegnato un condut-
tore, p. es. della serie SPC-… della MONACOR. Col-
legare il conduttore contrassegnato sempre con il polo
positivo in modo da escludere inversioni di polarità:
1) Collegare sempre il positivo dellʼuscita dello stadio
finale con il positivo dellʼingresso IN del filtro.
2) Collegare i positivi delle uscite dei filtri con i positivi
dellʼaltoparlante.
3.2 Impostare la fase e il livello per i tweeter
1) Portare il cursore sotto la scritta TWEETER PHASE
sulla migliore riproduzione degli alti.
2) Per adattare gli alti si usa il cursore sotto la scritta
TWEETER LEVEL. Se necessario, gli alti possono
essere abbassati di 3 dB o 6 dB.
Nella maggior parte degli impianti, la riproduzione è
ottimale se i cursori dei due filtri si trovano in posizio-
ne identica.
4 Dati tecnici
Con riserva di modifiche tecniche.
Dati tecnici NEOSET-165
Potenza max. 200 WMAX
Potenza nominale 100 WRMS
Pressione sonora media 87 dB (1W/1 m)
Impedanza 3Ω
Frequenza di risonanza
del woofer/midrange 63 Hz
Gamma di frequenze f3 – 20 000 Hz
Frequenza di taglio 2100 Hz
Apertura/profondità di montaggio
Woofer/midrange
Tweeter
∅144 mm/53 mm
∅45 mm/21 mm
Peso 1,5 kg
Se si desidera eliminare gli altoparlanti e i fil-
tri definitivamente, consegnarli per lo smalti-
mento ad unʼ istituzione locale per il riciclaggio.
Haut-parleurs encastra-
bles pour installations
Hi-Fi embarquée
1 Possibilités dʼutilisation
Ces haut-parleurs de très grande qualité de la série
NEOSET de CARPOWER sont spécialement conçus
pour une utilisation dans des installations de Hi-Fi
embarquée. Ils sont livrés par paire avec les filtres
correspondants et parfaitement adaptés. La puissan-
ce maximale est de 200 WMAX (100 WRMS) et en
aucun cas ne doit être dépassée.
2 Conseils dʼutilisation et de sécurité
GLes haut-parleurs et filtres doivent être fixés solide-
ment et par un technicien à un endroit mécanique-
ment stable dans le véhicule pour éviter quʼils ne se
desserrent et ne se transforment en projectiles dan-
gereux.
GNous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels si les haut-parleurs et
les filtres sont utilisés dans un but autre que celui
pour lequel ils ont été conçus, sʼils ne sont pas cor-
rectement branchés, sʼil y a surcharge ou sʼils ne
sont pas réparés par une personne habilitée ; en
outre, la garantie deviendrait caduque.
3 Fonctionnement
3.1 Branchement
Le schéma ci-contre présente le branchement du filtre
et des haut-parleurs pour un canal. Le branchement
du second canal est identique.
Nous vous conseillons dʼutiliser comme câbles de
liaison, des câbles de haut-parleurs dont un conduc-
teur est repéré, p. ex. de la série SPC-… de MONA-
COR. Pour éviter toute inversion de polarité, le
conducteur repéré doit être toujours relié au pôle plus
correspondant.
1) Reliez toujours le pôle plus dʼune sortie amplifica-
teur avec le pôle plus de lʼentrée IN du filtre.
2) Reliez les pôles plus des sorties filtre avec les pôles
plus des haut-parleurs.
3.2 Réglage de la phase et du niveau
pour les haut-parleurs dʼaigu
1) Mettez lʼinterrupteur situé sous lʼinscription TWEE-
TER PHASE sur la meilleure restitution des aigus.
2) Lʼinterrupteur situé sous lʼinscription TWEETER
LEVEL sert à lʼadaptation des aigus. Si besoin,
diminuez les aigus de 3 dB ou 6 dB.
Pour la plupart des installations, la restitution est opti-
male lorsque les interrupteurs des deux filtres sont sur
la même position.
4 Caractéristiques techniques
Tout droit de modification réservé.
Caractéristiques techniques NEOSET-165
Puissance maximale 200 WMAX
Puissance nominale 100 WRMS
Pression sonore moyenne 87 dB (1W/1 m)
Impédance 3Ω
Fréquence de résonance du
haut-parleur grave-médium 63 Hz
Bande passante f3 – 20 000 Hz
Fréquence de coupure 2100 Hz
Découpe/profondeur montage
HP grave-médium
HP aigu
∅144 mm/53 mm
∅45 mm/21 mm
Poids 1,5 kg
Lorsque les haut-parleurs et les filtres sont
définitivement retirés du circuit de distribution,
vous devez les déposer dans une usine de
recyclage adaptée pour contribuer à leur éli-
mination non polluante.
CAR HIFI 2-WAY
SPEAKER SYSTEM
NEOSET-165
Best.-Nr. 13.1450
canal gauche
canale sinistro
sortie de
lʼamplificateur
uscita dello stadio
finale
filtre
filtro
F B CH
I

Głośniki do Zastosowania w
Samochodowych Systemach HiFi
1 Zastosowanie
Wysokiej jakości głośniki serii NEOSET marki CAR-
POWER są przeznaczone do stosowania w samocho-
dowych systemach HiFi. Dostarczane są w parach
wraz z idealnie dopasowanymi do nich zwrotnicami.
Maksymalna ich moc wynosi 200 WMAX (100 WRMS).
Nie wolno jej przekraczać.
2 Noty Bezpieczeństwa
GZarówno głośniki, tak i zwrotnice muszą być solidnie
zamocowane w stabilnym mechanicznie miejscu w
aucie, ponieważ w przeciwnym razie, niezamoco-
wane głośniki mogą stwarzać niebezpie- czeństwo
podczas jazdy.
GDostawca oraz producent nie ponoszą odpowie-
dzialności za ewentualnie wynikłe szkody material-
ne lub uszczerbki na zdrowiu, jeśli głośniki lub
zwrotnice były używane niezgodnie ze swoim prze-
znaczeniem, zostały niepoprawnie zainstalowane,
podłączone, przesterowane, bądź poddawane na-
prawom przez nieautoryzowany personel.
3 Uruchamianie
3.1 Podłączanie

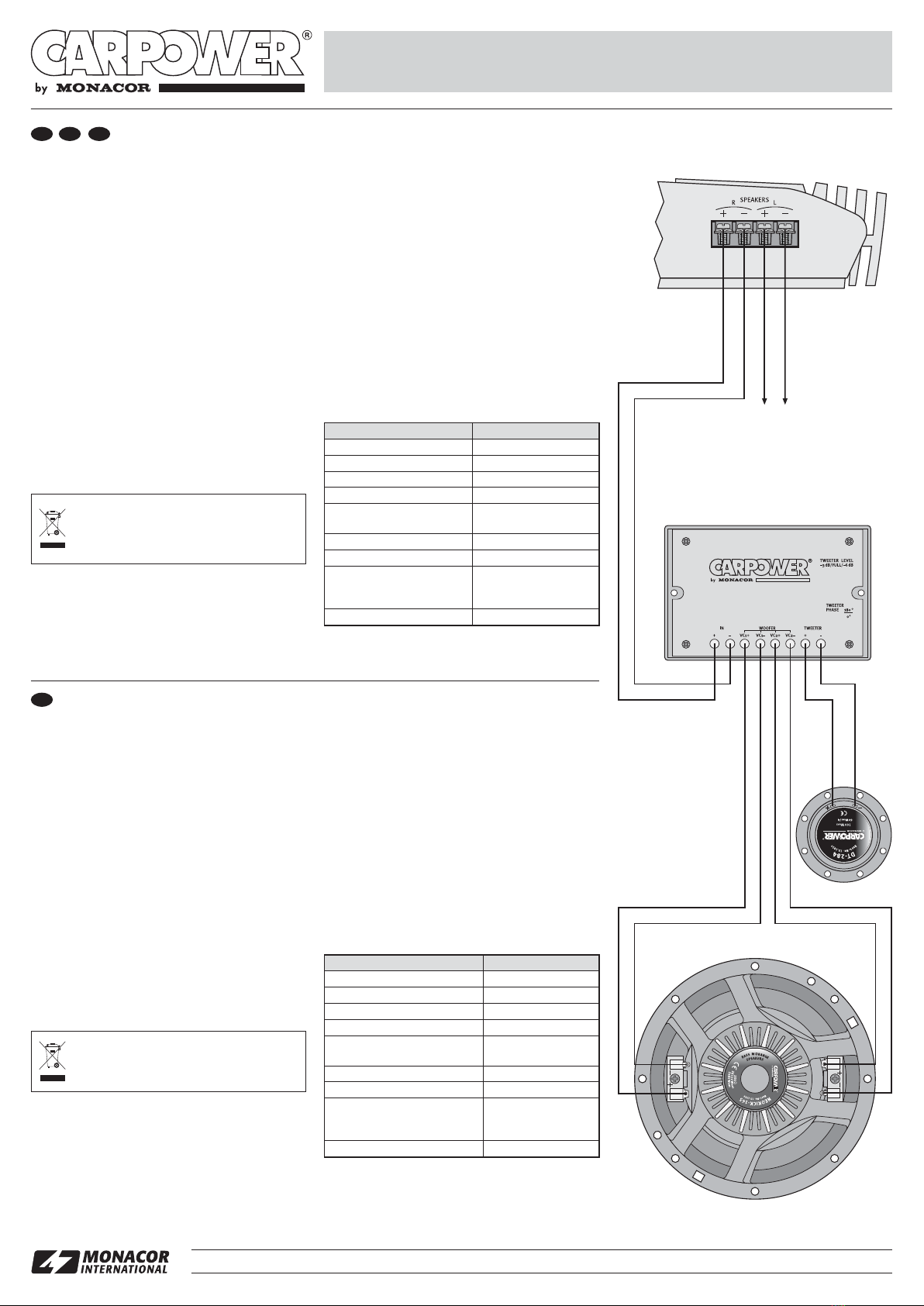

Połączenie głośnika ze zwrotnicą jest pokazane na
załączonym rysunku. Podłączenie drugiego kanału
jest identyczne.
Jako kabli połączeniowych należy używać kabli
głośnikowych z wyróżnioną żyłą, np.: kabli serii SPC z
oferty MONACOR. Zawsze należy podłączać ozna-
czoną żyłę z biegunem dodatnim w celu uniknięcia
odwrotnej polaryzacji:
1) Zawsze należy łączyć dodatni biegun wzmacnia-
cza z dodatnim biegunem wejścia zwrotnicy IN.
2) Bieguny dodatnie wyjścia zwrotnicy należy łączyć
zawsze z dodatnimi biegunami głośników.
3.2 Regulacja fazowości i poziomu sygnału
głośników wysokotonowych
1) Do regulacji fazowości głośnika wysokotonowego
należy użyć przełącznik suwakowego znajdujące-
go się poniżej napisu TWEETER PHASE.
2) Do regulacji poziomu sygnału głośnika wysokoto-
nowego należy użyć przełącznika suwakowego
znajdującego się poniżej napisu TWEETER
LEVEL. W razie potrzeby wysokie częstotliwości
mogą być osłabione o 3 dB lub 6 dB.
W większości systemów reprodukcja dźwięku jest opty-
malna jeżeli ustawienia obu zwrotnic są identyczne.
4 Dane techniczne
Może ulec zmianie.
Dane techniczne NEOSET-165
Moc muzyczna 200 WMAX
Moc skuteczna 100 WRMS
SPL 87 dB (1W/1 m)
Impedancja 3Ω
Częstotliwość rezonansowa
głośnika średnio-nisokotonowego 63 Hz
Zakres częstotliwości f3 – 20 000 Hz
Częstotliwość cięcia zwrotnicy 2100 Hz
Otwór montażowy/
głębokość otworu montażowego
głośnika średnio-niskotonowego
głośnika wysokotonowego
∅144 mm/53 mm
∅45 mm/21 mm
Waga 1,5 kg
Jeśli głośniki lub zwrotnice nie będą już nigdy
więcej używane, wskazane jest przekazanie
ich do miejsca utylizacji odpadów, aby zostały
utylizowane bez szkody dla środowiska.
Altavoces empotrables para
instalaciones en Car Audio
1 Posibilidades de utilización
Estos altavoces de calidad superior de la serie
NEOSET de CARPOWER están especialmente fabri-
cados para una utilización en instalaciones de Car
Audio. Están entregados por pareja con los filtros
correspondientes y perfectamente adaptados. La
potencia máxima es de 200 WMAX (100 WRMS) y no
debe sobrepasarse en ningún caso.
2 Consejos de utilización y seguridad
GLos altavoces y los filtros deben instalarse solida-
mente y por un técnico especializado en un lugar
mecánicamente estable en el vehículo para evitar
que no desatornillen y no se transforme en proyec-
tiles peligrosos.
GRechazamos toda responsabilidad en caso de
daños materiales o corporales si los altavoces y los
filtros se utilizan en otro fin para el cual han sidos
fabricados, si no están correctamente conectados,
si hay sobrecarga o si no están reparados por una
persona habilitada y por estos motivos los aparatos
carecerían de garantía.
3 Funcionamiento
3.1 Conexión
El esquema adjunto presenta la conexión del filtro y
de los altavoces para un canal. La conexión del se-
gundo canal es idéntica.
Le aconsejamos de utilizar como cables de cone-
xión, cables de altavoces en los cuales uno de los
conductores esté señalado, por ejemplo de la serie
SPC-… de MONACOR. Para evitar toda inversión de
polaridad, el conductor señalado debe estar siempre
conectado al polo positivo correspondiente.
1) Conecte siempre el polo positivo de una salida am-
plificador con el polo positivo de la entrada IN del
filtro.
2) Conecte los polos positivos de las salidas filtro con
los polos positivos de los altavoces.
3.2 Reglaje de la fase y del nivel para los altavoces
de agudos
1) Ponga el interruptor situado bajo la inscripción
TWEETER PHASE a la mejor restitución de los
agudos.
2) El interruptor situado bajo la inscripción TWEETER
LEVEL sirve a la adaptación de agudos. Si es
necesario, diminuya los agudos de 3 dB o 6 dB.
Para la mayoría de las instalaciones, la restitución es
óptima cuando los interruptores de dos filtros están en
la misma posición.
4 Características técnicas
Nos reservamos el derecho de modificación.
Características técnicas NEOSET-165
Potencia máxima 200 WMAX
Potencia nominal 100 WRMS
Presión sonora media 87 dB (1W/1 m)
Impedancia 3Ω
Frecuencia de resonancia
del altavoz grave medio 63 Hz
Gama de frecuencias f3 – 20 000 Hz
Frecuencia de corte 2100 Hz
Corte/profundidad montaje
altavoz grave medio
altavoz agudo
∅144 mm/53 mm
∅45 mm/21 mm
Peso 1,5 kg
Cuando los altavoces y filtros están definitiva-
mente sacados del servicio, debe depositar-
los en una fábrica de reciclaje adaptada para
contribuir a una eliminación no contaminante.
CAR HIFI 2-WAY
SPEAKER SYSTEM
NEOSET-165
Best.-Nr. 13.1450
canal izquierdo
lewy kanał
salida amplificador
wyjście głośnikowe
wzmacniacza
filtro
zwrotnica
Copyright©by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. www.monacor.com A-0122.99.02.03.2010
®
E
PL
