Monacor IMG STAGELINE PAST-84/SW User manual

Wandhalterung für
PA-Lautsprecherboxen
Bitte lesen Sie diese Anleitung vor der Installation
gründlich durch und heben Sie sie für ein späteres
Nachlesen auf.
1Verwendungsmöglichkeiten
Diese Halterungen dienen zur Montage von
PA-Lautsprecherboxen an eine Wand und können
folgende Last tragen:
PAST-84/SW max. 25 kg
PAST-550/SW max. 15 kg
2Hinweise für den sicheren Gebrauch
●Die Montage darf nur durch Fachpersonal erfol-
gen. Die Lautsprecherbox durch ein Fangseil
sichern, damit sie nicht auf Personen fallen kann,
falls sich die Box von der Halterung löst.
●Wird die Halterung zweckentfremdet, überlastet
oder nicht fachgerecht montiert, kann keine
Garantie für die Halterung und keine Haftung für
daraus resultierende Sach- oder Personenschä-
den übernommen werden.
3Montage
1) Die Halterung an geeigneter Stelle mit entspre-
chendem Befestigungsmaterial an der Wand
festschrauben.
2) Bevor die Lautsprecherbox auf die Halterung
gesetzt wird, den Neigungswinkel einstellen.
Anderenfalls muss das gesamte Gewicht der
Box nach dem Lösen der Feststellschraube/n (4
oder 8) per Hand gehalten werden.
PAST-84/SW: Die Schraube (8) abschrauben.
Im Stützarm (7) sind vier Bohrungen für ver-
schiedene Neigungswinkel vorhanden. Den Arm
so weit herein- oder heraus ziehen, bis die
Schraube in die entsprechende Bohrung wieder
eingesetzt werden kann.
Übergeben Sie die Halterung zur um-
weltfreundlichen Entsorgung einem
örtlichen Recyclingbetrieb, wenn sie
nicht mehr verwendet wird.
PAST-550/SW: Die Schrauben (4) auf beiden
Seiten des Haltearms lösen und den Haltearm
wie gewünscht neigen (max. 30°).
3) Die Feststellschraube/n wieder anziehen.
4) Bei dem Modell PAST-84/SW die Lautsprecher-
box auf den Haltedorn (5) setzen. Bei der Halte-
rung PAST-550/SW den Abstand zwischen den
Haltewinkeln (1) einstellen. Dazu die Knebel-
schraube (2) lösen, den Abstand einstellen und
die Knebelschraube wieder fest anziehen. Die
Box an die Winkel schrauben.
5) Die Lautsprecherbox mit einem Fangseil (3, 6)
sichern (sieheAbb.), sodass der Fallweg der Box
nicht mehr als 20cm betragen kann.
6) Bei der Halterung PAST-550/SW kann der Hal-
tearm ca. ±75° geschwenkt werden.
7) Um eine dauerhafte, sichere Montage zu ge-
währleisten, regelmäßig alle Schrauben kontrol-
lieren und ggf. festziehen.
Änderungen vorbehalten.
wwwwww..iimmggssttaaggeelliinnee..ccoomm
PAST-84/SW Best.-Nr. 11.0610
PAST-550/SW Best.-Nr. 11.0600
Wall Bracket for
PA Speaker Cabinets
Please read these operating instructions carefully
priorto installingtheunit andkeepthem forlateruse.
1Applications
These brackets serve for mounting PA speaker
cabinets to a wall and are capable of carrying the
following load:
PAST-84/SW: max. 25kg
PAST-550/SW: max. 15kg
2Safety Notes
●Mounting must only be made by specialized per-
sonnel. Secure the speaker cabinet by a safety
rope so that it cannot fall onto persons in case the
cabinet works loose from the bracket.
●No guarantee claims for the bracket and no liabil-
ity for any resulting personal damage or material
damage will be accepted if the bracket is used for
other purposes than originally intended, if it is
overloaded, or not mounted in an expert way.
3Mounting
1) Tightly screw the bracket to a suitable place at
the wall with adequate fixing material.
2) Before placing the speaker cabinet on the
bracket,adjustthe angle of inclination. Otherwise
the complete weight of the cabinet must be held
by hand after releasing the setscrew/s (4 or 8).
PAST-84/SW: Unscrew the screw (8). In the sup-
porting arm (7) four drill holes for different incli-
nation angles are provided. Pull out or pull in the
arm so far until the screw can be reinserted into
the corresponding drill hole.
If the bracket is to be put out of opera-
tion definitively, take it to a local recy-
cling plant for a disposal which is not
harmful to the environment.
PAST-550/SW: Release the screws (4) on both
sides of the supporting arm and incline the sup-
porting arm as desired (max. 30°).
3) Retighten the setscrew/s.
4) Model PAST-84/SW: Place the speaker cabinet
on the fixing bolt (5). Model PAST-550/SW:
Adjustthe distance between the holding brackets
(1). For this purpose release the knob screw (2),
adjust the distance, and retighten the knob
screw. Screw the cabinet to the brackets.

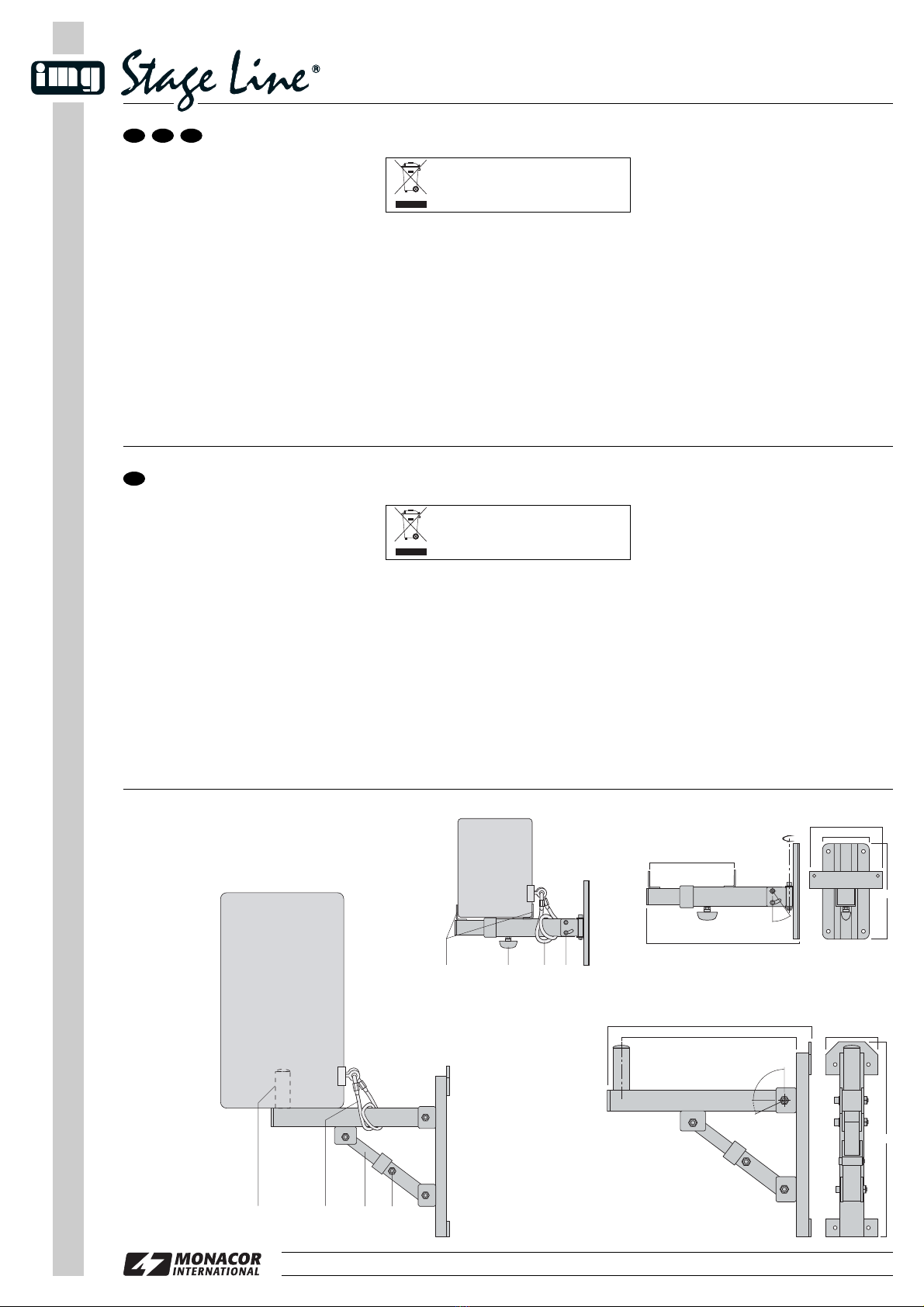

5) Secure the speaker cabinet with a safety rope (3,
6)[see fig.] so that the falling distance of thecabi-
net will not exceed 20cm.
6) The holding arm of PAST-550/SW can be moved
by approx. ±75°.
7) To ensure a permanent, safe mounting, regularly
check all screws and tighten them, if required.
Subject to technical modifications.
470
525
90°–115°
115
515
Copyright©by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. A-0471.99.01.11.2005
®
120
245
~150°
~30°
400–565
195–360
180
PAST-84/SW
PAST-550/SW1234
5678
D A CH
GB

Support mural
pour enceintes
professionnelles
Veuillez lire la notice d’utilisation soigneusement
avantl’installationetlaconserverpourvousyrepor-
ter ultérieurement.
1Possibilités d’utilisation
Ces supports servent pour le montage d’enceintes
professionnelles sur un mur et peuvent supporter
les charges suivantes :
PAST-84/SW 25 kg max.
PAST-550/SW 15 kg max.
2Conseils d’utilisation et de sécurité
●Le montage ne doit être effectué que par un per-
sonnel spécialisé. Assurez l’enceinte avec une
corde de sécurité pour éviter qu’elle ne tombe sur
des personnes si elle venait à se détacher du
support.
●Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si le
support est utilisé dans un but autre que celui
pour lequel il a été conçu, s’il y a surcharge ou s’il
n’est pas monté de manière professionnelle; en
outre, la garantie deviendrait caduque.
3Montage
1) Vissezle support à l’endroit voulu sur le mur avec
le matériel de fixation adapté.
2) Réglez l’angle d’inclinaison avant de placer l’en-
ceinte sur le support. Sinon, il faut tenir tout le
poids de l’enceinte à la main, une fois la (les) vis
de réglage (4 ou 8) desserrées.
PAST-84/SW : devissez la vis (8). Quatre trous
sont prévus dans le bras de support (7) pour les
différents angles d’inclinaison. Faites coulisser
Lorsque le support est définitivement
retiré du service, vous devez le dépo-
ser dans une usine de recyclage adap-
tée pour contribuer à son élimination
non polluante.
l’élément du bras jusqu’à ce que la vis puisse en-
trer dans le perçage correspondant.
PAST-550/SW : desserrez lesvis(4)sur les deux
côtés du bras et orientez le bras comme souhaité
(30° max.).
3) Replacez la (les) vis.
4) Surle modèlePAST-84/SW,placezl’enceinte sur
l’insert (5). Sur le modèle PAST-550/SW, réglez
la distance entre les étriers de maintien (1). Pour
ce faire, desserrez la vis (2), réglez la distance et
revissez la vis. Vissez l’enceinte sur les étriers.
5) Assurezl’enceinteavecunecordede sécurité (3,
6) [voir schéma] de telle sorte que la chute de
l’enceinte ne puisse excéder 20cm.
6) Sur le PAST-550/SW, le bras de maintien peut
être orienté de ± 75° environ.
7) Pour garantir un montage sûr et permanent, con-
trôlez régulièrement toutes les vis et si besoin
resserrez-les.
Tout droit de modification réservé.
wwwwww..iimmggssttaaggeelliinnee..ccoomm
PAST-84/SW Best.-Nr. 11.0610
PAST-550/SW Best.-Nr. 11.0600
Supporto a parete per
casse acustiche PA
Vi preghiamo di leggere attentamente le presenti
istruzioni prima dell’installazione e conservatele per
un uso futuro.
1Possibilità d’impiego
Questi supporti servono per il montaggio di casse
acustiche PA ad una parete e accettano i seguenti
pesi:
PAST-84/SW max. 25 kg
PAST-550/SW max. 15 kg
2Avvertenze di sicurezza
●Il montaggio deve essere fatto solo da persone
qualificate. La cassa acustica deve essere assi-
curata con una fune di trattenuta per escludere
che possa cadere su delle persone nel caso si
staccasse dal suo supporto.
●Nel caso d’uso improprio, di sovraccarico o di
montaggio non a regola d’arte del supporto, non
si assume nessuna responsabilità per eventuali
danni consequenziali a persone o a cose e non si
assume nessuna garanzia per il supporto.
3Montaggio
1) Avvitare il supporto in un punto adatto alla parete
servendosi di materiale adeguato per il fissaggio.
2) Prima di posizionare la cassa acustica sul sup-
porto regolare l’inclinazione del supporto. Altri-
menti occorre tenere con la mano tutto il peso
della cassa dopo aver allentato la vite/le viti di
bloccaggio (4 o 8).
PAST-84/SW: Svitare la vite (8). Il braccio di
sostegno (7) presenta quattro fori per differenti
angoli di inclinazione. Sfilare il braccio al punto
tale da poter inserire nuovamente la vite nel foro
desiderato.
Se non si usa più il supporto, conse-
gnarlo per lo smaltimento ad un’istitu-
zione locale per il riciclaggio.
PAST-550/SW:Allentare le viti (4) sui due lati del
braccio di appoggio e inclinare il braccio secondo
necessità (max. 30°).
3) Stringere di nuovo la vite/le viti di bloccaggio.
4) Nel modello PAST-84/SW posizionare la cassa
acustica sul perno (5). Nel supporto PAST-550/
SW regolare la distanza fra gli angoli (1) di
tenuta. Per fare ciò allentare la vite ad alette (2),
regolare la distanza e stringere di nuovo la vite.
Avvitare la cassa acustica agli angoli.
5) Assicurare la cassa acustica con una fune di trat-
tenuta (3, 6) [vedi fig.], in modo tale che la caduta
della cassa non possa superare i 20cm.
6) Nel supporto PAST-550/SW il braccio di appog-
gio può essere girato di ±75° ca.
7) Per garantire una montaggio duraturo e sicuro,
controllare regolarmente tutte le viti e eventual-
mente stringerle di nuovo.
Con riserva di modifiche tecniche.
470
525
90°–115°
115
515
Copyright©by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. A-0471.99.01.11.2005
®
120
245
~150°
~30°
400–565
195–360
180
PAST-84/SW
PAST-550/SW1234
5678
F B CH
I
