ESPAÑOL
1. VISTA GENERAL 4
2. ADVERTENCIAS 5
3. PUESTOS DE INSTALACIÓN EN EL VEHÍCULO 6
4. MONTAJE EN EL VEHÍCULO 6
5. INSTALACIÓN EN EL VEHÍCULO GRUPO 1 7
5.1 Instalación de la silla 7
5.2 Instalación del niño en la silla 8
5.3 Ajuste de la altura del reposacabezas 8
6. INSTALACIÓN EN EL VEHÍCULO GRUPO 2 / 3 9
6.1 Recogida del arnés 9
6.2 Instalación de la silla 9
6.3 Instalación el niño en la silla 10
7. CUIDADO DE LA SILLA 11
8. GARANTÍA 11

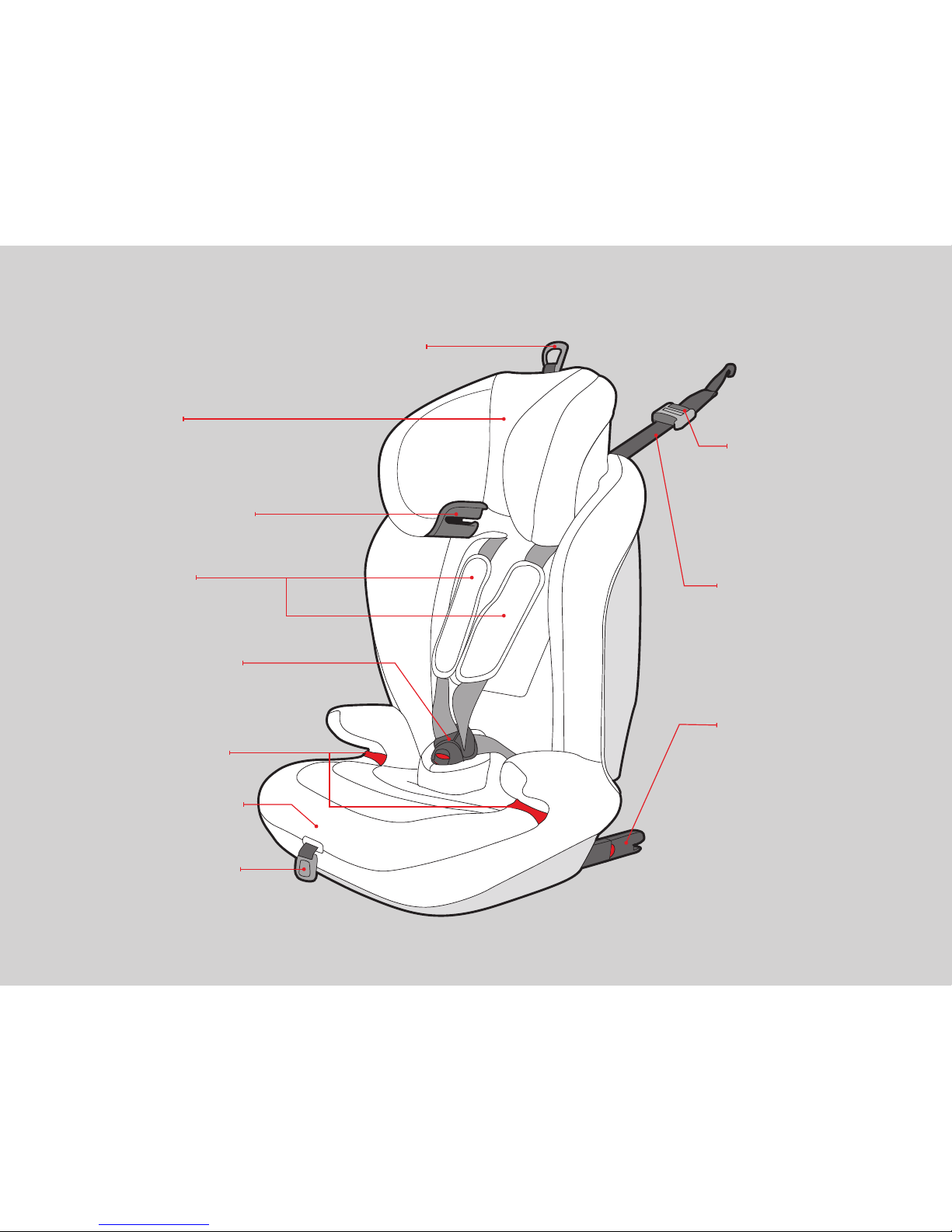

1. VISTA GENERAL
01 Reposacabezas.
10 Top Tether.
09 Freno de
seguridad del
Top Tether.
03 Protectores
de hombro.
02 Guía del cinturón
diagonal (grupo 2/3).
08 Regulador de altura
del reposacabezas.
07 Correa de ajuste
del arnés.
04 Hebilla del arnés
de 5 puntos.
06 Botón de ajuste
del arnés.
11 Adaptador
Isoclick Fix®
05 Guías cinturón
abdominal.

2. ADVERTENCIAS
Lea cuidadosamente antes de instalar la silla infantil en el vehículo.
1. Esta silla infantil debe utilizarse Con el sistema de
arnés para niños entre 9 y 18 Kg. (de 9 meses a 4 años
aproximadamente).
2. Esta silla infantil puede utilizarse Sin el sistema de
arnés para niños de 15 a 36 Kg.(de 4 años a 12 años
aproximadamente)
3. Por favor lea cuidadosamente las instrucciones porque una
instalación incorrecta podría causar serios daños. En ese
caso el fabricante no tendrá ningún tipo de responsabilidad.
4. Esta silla es acorde a la normativa de Regulación ECE R44/04
y puede ser instalada en la mayoría de vehículos equipados
con cinturones de 3 puntos acordes a la Regulación ECE 16
y con posiciones homologadas como posiciones ISOFIX
acordes a la Regulación ECE 16. No obstante, siempre debe
probar la silla en su vehículo y con el niño/a a bordo antes
de la compra, para asegurarse que el modelo cumple con
sus necesidades. No está permitido utilizar la silla asegurada
solamente con cinturones de 2 puntos.
5. Consulte en el folleto adjunto de Vehículos Compatibles si
la marca y modelo de su vehículo esta incluída en el listado,
para asegurar la instalación correcta de la silla en el vehículo.
6. Por favor nunca utilice la silla de seguridad sin la funda y sin
los protectores del arnés.
7. La instalación del niño con ropa de abrigo puede reducir la
eficacia del sistema de retención.
8. Proteja la silla de seguridad infantil del contacto directo
con la luz solar, porque la silla podría calentarse y lastimar
al niño.
9. La silla o accesorios del arnés que estén dañados o hayan
sido utilizados incorrectamente deberán ser reemplazados.
10. No deje objetos pesados en el interior del coche, porque en
caso de accidente podrían lesionar al niño.
11. Compruebe que la hebilla está correctamente cerrada, porque
en caso de emergencia el niño podrá ser liberado rápidamente.
12. Verifique que ninguna parte de la silla infantil está
atrapada en la puerta del vehículo o en un asiento
reclinable. Además revise que la silla de seguridad está
asegurada e instalada correctamente.
13. No intente desmontar, modificar o agregar alguna pieza a
la silla infantil o al arnés porque afectaría seriamente sus
funciones básicas y la seguridad que proporciona la silla.
14. La silla de seguridad debe permanecer instalada al
vehículo el sistema Isoclick Fix® y el Top tether, aunque
el niño no está sentado en la silla. El niño nunca debe ser
desatendido mientras está sentado en la silla de seguridad,
tampoco cuando esté fuera del vehículo.
15. Si tuviese alguna duda sobre el uso o la instalación de
la silla de seguridad, por favor contacte con el servicio
telefónico de asistencia al cliente [phone].
16. Por favor mantenga la silla de seguridad lejos de
productos corrosivos.
17. El fabricante garantiza la calidad de sus productos, pero
no la calidad de los productos de segunda mano u otras
marcas.
18. Las ilustraciones de las instrucciones son meramente
informativas. El sistema de retención infantil puede presentar
pequeñas diferencias respecto a las fotografías o imágenes
del manual de instrucciones. Estas variaciones no afectan a
su homologación por la Regulación ECE R44/04.
5

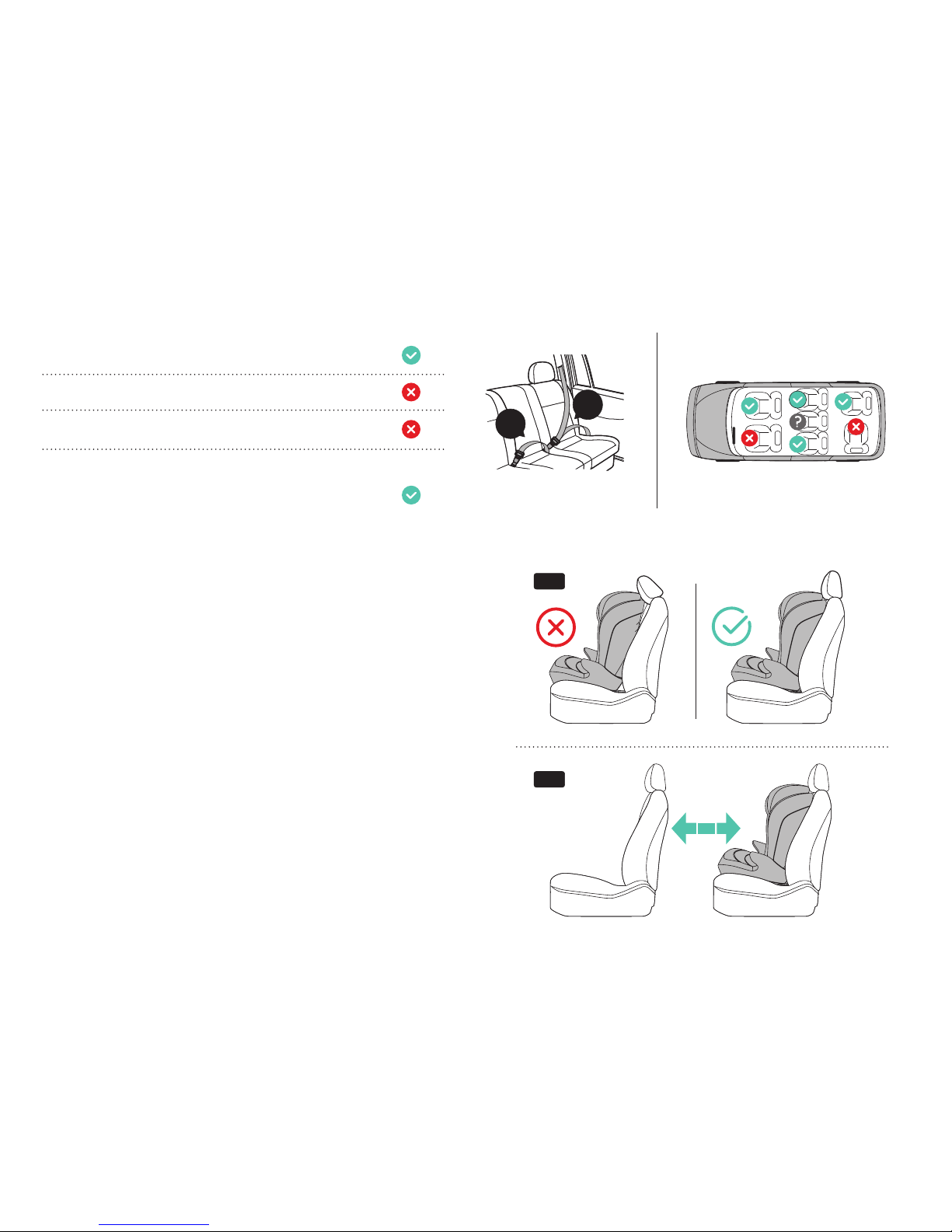

3. PUESTOS DE INSTALACIÓN EN EL VEHÍCULO
4. MONTAJE EN EL VEHÍCULO
Coloque la silla en sentido a la marcha del vehículo sobre le
asiento individual del copiloto o el banco trasero del vehículo.
La silla debe de quedar lo más pegada posible al asiento
del vehículo. En los vehículos con reposacabezas de serie
se puede conseguir un mejor montaje regulando en altura o
desmontando el cabezal (fig. 1).
Es importante montar de nuevo el cabezal en su posición
cuando vaya a viajar un adulto.
La silla no debe de transportarse en el vehículo sin sujetarla,
aun cuando el niño no viaje en la silla. Es muy importante tener
esto en cuenta para evitar cualquier daño que pueda provocar
la silla en un accidente. Por lo tanto la silla debe de permanecer
instalada durante la conducción.
Procure que la distancia entre la silla instalada en la bancada
trasera del vehículo y los asientos delanteros sea la máxima
posible. (fig. 2).
En el sentido de la marcha
A contramarcha
Con el cinturón de 2 puntos (cinturón del vehículo)
En asientos con:
Enganches ISOFIX (entre el asiento y el respaldo)
y puntos de anclaje Top Tether (por ejemplo en la
bandeja, en el suelo o detrás del respaldo) y cinturón
de 3 puntos (cinturón del vehículo)
B
A
fig. 1
fig. 2
6

5. INSTALACIÓN EN EL VEHÍCULO / GRUPO 1
5.1 INSTALACIÓN DE LA SILLA

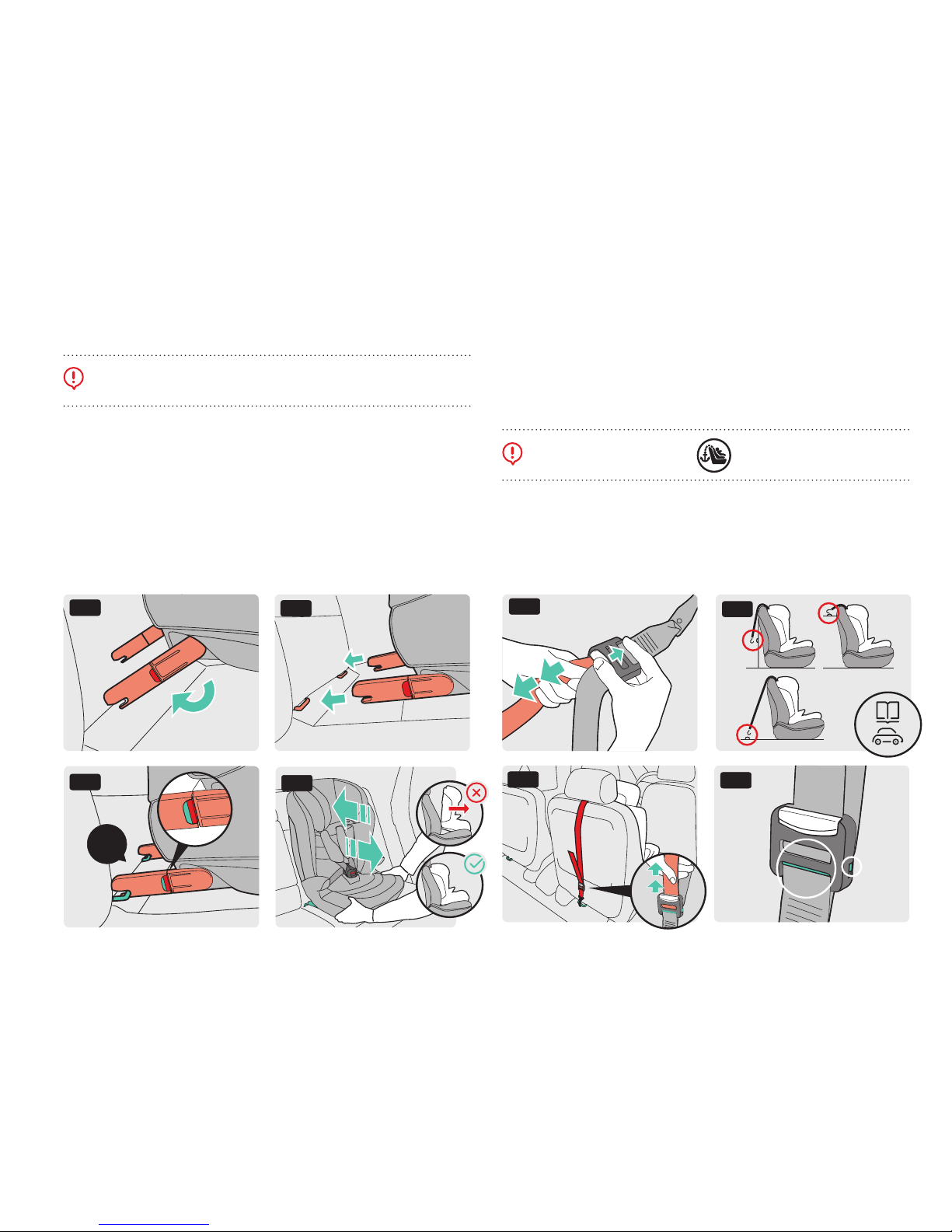

5.1.1 Instalación de los adaptadores Isoclick Fix®
1. Extraiga los adaptadores Isoclick Fix® (11) girándolos hasta
que estén completamente desplegados (fig. 1).
2. Coloque la silla infantil en el asiento del vehículo y desplace
los adaptores de sistema Isoclick Fix® contra el sistema
isofix del vehículo hasta que se engachen y se cierren
haciendo “click” (fig. 2 y 3). El indicador de cierre del
sistema Isoclick Fix® mostrará una parte en color verde.
3. Sacuda la silla infantil de seguridad para asegurarse de que
está anclada de forma segura (fig. 4).
5.1.2 Instalación del Top Tether
1. Tome el Top Tether (10)y si es necesario alargue la cinta a
la medida necesaria presionando el botón de freno del Top
Tether (09)para liberar la cinta, tirando para ajustarla a la
medida necesaria (fig. 5).
2. Acople el gancho del Top Tether en el punto de anclaje Top Tether
recomendado en la guía de usuario de su vehículo (fig. 6).
3. Para tensar el Top Tether (10) retire la holgura tirando
del extremo libre de la correa hasta conseguir la tensión
adecuada (fig. 7). El Top Tether estará correctamente
tensado cuando el indicador de tensión de color verde
aparezca en su totalidad (fig. 8).
CLICK
Solamente GRUPO 1.
Desde aprox. 9 meses a 4 años (9-18 Kg)
fig. 1 fig. 5
fig. 7 fig. 8
fig. 3
Busque este símbolo
en su vehículo.
fig. 2
fig. 4
fig. 6
7

5.2 INSTALACIÓN DEL NIÑO EN LA SILLA
El ajuste correcto del reposacabezas garantiza la correcta
instalación del niño en la silla. Debe de ajustarse de modo que
el arnés de la silla (que se desplaza junto con el reposacabezas)
quede al nivel de los hombros del niño o ligeramente por encima,
nunca por detrás de la espalda o a la altura de las orejas (fig. 1 ).
1. Tire del regulador de altura del reposacabezas y muévalo
hasta una altura de hombros aproximada al tamaño del niño
(fig. 2).
Solamente GRUPO 1.
Desde aprox. 9 meses a 4 años (9-18 Kg)
fig. 3 fig. 1
fig. 1 fig. 2
fig. 4 fig. 2
2. Destense las cintas del arnés estirando de la parte pectoral
de este a la vez que presiona el botón de ajuste de arnés
introduciendo el dedo por el ojal de la correa de ajuste del
arnés (06) (fig. 3).
3. Abra la hebilla (04) para facilitar la instalación del niño
puede colocar las cintas del arnés en el apoyabrazos (fig. 4)
4. Siente al niño en la silla.
5. Coloque al niño el arnés de la silla y juntando las 2 partes
del broche, cierre la hebilla (04) hasta oír un “Click” (fig. 5).
6. Estire la cinta de ajuste de arnés para dar la tensión correcta
al arnés (07). Recuerde que para garantizar la seguridad del
niño los arneses deben quedar bien ceñidos (fig. 6).
5.3 AJUSTE EN ALTURA DEL REPOSACABEZAS
1. Afloje el arnés de 5 puntos en la silla tanto como le sea
posible presionando el botón de ajuste de arnés (07) (fig. 1)
2. Tire hacia arriba del regulador de altura del reposacabezas
(08) y subalo a la altura que aproximadamente necesite
(fig. 2). Siente al niño en la silla y compruebe que la altura
del reposacabezas y la altura de arnés son las correctas. Si el
reposacabezas está demasiado alto o bajo repita el proceso
hasta ajustarse a la altura idónea para el nino.
CLICK
fig. 5 fig. 6
8

fig. 2 fig. 3
CLICK
5. Levante el tapizado del asiento y recoja la hebilla del arnés
(04) en el hueco del asiento destinado para ello (fig. 7) .
6. Vuelva a colocar el tapizado del respaldo y del cabezal otra
vez en si sitio (fig. 8) .
7. Compruebe que la altura del reposacabezas es la correcta.
Si el cabezal está demasiado alto o bajo regulelo hasta
conseguir el ajuste correcto segun la altura del niño.

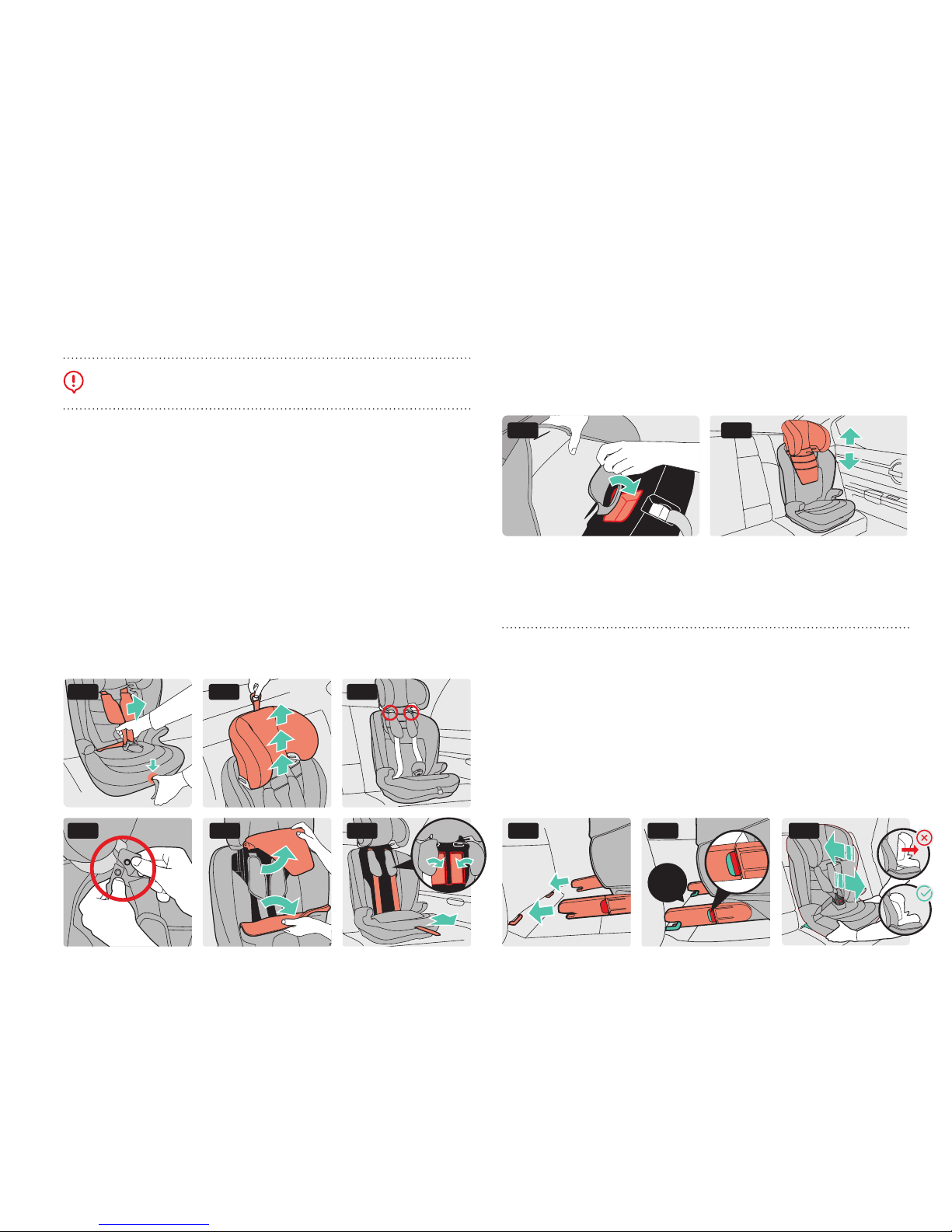

6.2. INSTALACIÓN DE LA SILLA
6.2.1. Instalación de los adaptadores Isoclick Fix®
1. Extraiga los adaptadores Isoclick Fix® (11) girandolos hasta
que estén completamente desplegados.
2. Coloque la silla infantil en el asiento del vehículo y desplace
los adaptores de sistema Isoclick Fix® contra el sistema
isofix del vehículo hasta que se engachen y se cierren
haciendo “click” (fig. 1 y 2 ). El indicador de cierre del
sistema Isoclick Fix® mostrará una parte en color verde.
3. Sacuda la silla infantil de seguridad para asegurarse de que
está anclada de forma segura (fig. 3).
6. INSTALACIÓN EN EL VEHÍCULO / GRUPO 2/3
6.1. RECOGIDA DEL ARNÉS
1. Destense las cintas del arnés estirando de la parte pectoral
de este a la vez que presiona el botón de ajuste de arnés
introduciendo el dedo por el ojal de la correa de ajuste del
arnés (06) (fig. 1).
2. Tire hacia arriba del regulador de altura del cabezal (08) y
suba el cabezal a la altura máxima (fig. 2). La silla debe de
quedar en la posición que muestra la imagen (fig. 3)
3. Suelte los corchetes del acolchado dorsal (fig. 4) y levante
el faldón del reposacabezas y la parte posterior del tapizado
del respaldo (fig. 5).
4. Tense las cintas del arnés tirando de la correa de ajuste
del arnés (07) y recoja los protectores de hombro (03) en
el hueco destinado a tal propósito como se muestra en la
imagen (fig. 6).
Solamente GRUPO 2/3.
Desde aprox. 4 a 12 años (15-36 Kg)
ATENCIÓN: La instalación para el grupo 2/3 solamente
sería necesaria si la silla no estuviese previamente
instalada para el grupo 1.
fig. 1
fig. 4 fig. 1fig. 5
fig. 2 fig. 3
fig. 6
fig. 7 fig. 8
9

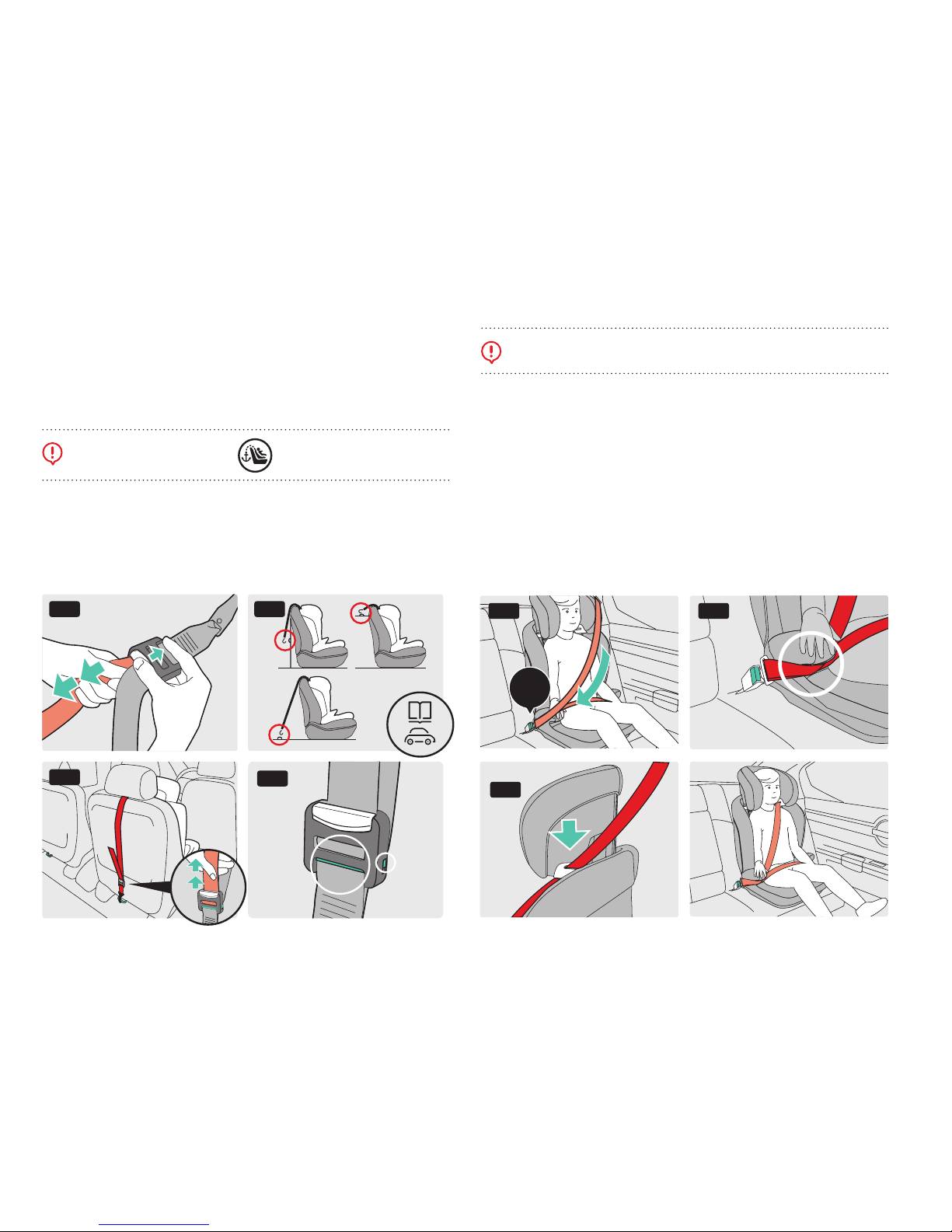

6.2.2 Instalación del Top Tether
1. Tome el Top Tether (10)y si es necesario alargue la cinta
a la medida necesaria presionando el botón de freno del
Top Tether (09) para liberar la cinta y ajustarla a la medida
necesaria (fig. 4).
2. Acople el gancho del Top Tether en el punto de anclaje Top
Tether recomendado en la guía de usuario de su vehículo. (fig. 5).
3. Para tensar el Top Tether (10)retire la holgura tirando del
extremo libre del cinturón a través de la lengüeta de metal,
equiparando la tensión en ambos lados (fig. 6). El Top Tether
estará correctamente tensado cuando el indicador de tensión
de color verde aparezca en su totalidad (fig. 7).
Busque este símbolo
en su vehículo.
6.3. INSTALACIÓN DEL NIÑO EN LA SILLA
1. Siente al niño en la silla y seguidamente coloque el cinturón
de seguridad del vehículo conectándolo a la hebilla
hasta que haga “Click” (fig. 1), asegurese de que la cinta
abdominal pase por debajo de los apoya brazos (fig. 2).
2. Guíe la la sección del cinturón diagonal (02) a traves de la
guía del cinturón diagonal hasta que este completamente
colocada (fig. 3). Asegurese de que no queda enrollada.
3. A medida que el niño va creciendo se deberá ajustar la
altura del cabezal. Para hacerlo se deberá seguir los pasos
descritos en el punto 5.3.
Solamente GRUPO 2/3.
Desde aprox. 4 a 12 años (15-36 Kg)
CLICK
fig. 4
fig. 6
fig. 2fig. 1
fig. 7
fig. 5
fig. 3
10

7. CUIDADO DE LA SILLA
1. Para el lavado de las cintas y partes de plástico enjabonar
con detergente neutro y agua templada.
2. Asegúrese que no entra jabón dentro de la hebilla o piezas
metálicas.
3. No utilice productos químicos o lejía en ninguna parte de la
silla.
4. Secar meticulosamente antes de su uso.
INSTRUCCIONES DE LAVADO:
· La funda es desmontable y
lavable a 30°, sólo se debe
secar al aire libre.
· Lavar en máquina, en frio.
· No usar lejía.
· Limpieza en seco,
cualquier disolvente
excepto tricloroetileno.
· No usar secadora.
· No planchar.
8. GARANTÍA
MORE® by Babyauto garantiza sus productos contra todo
defecto de fabricación durante un período de 2 años a partir
de la fecha de compra según la Ley 23/2003, de 10 de Julio, de
Garantías de venta de bienes de consumo.
1. Quedan excluidos los defectos o averías producidas por
uso inadecuado, o el incumplimiento de las normas de
seguridad de instalación y mantenimiento descritas en las
hojas de instrucciones que acompañan los productos.
2. Garantizada la reparación totalmente gratuita de defectos
originarios.
3. En los supuestos en que la reparación efectuada no fuera
satisfactoria y el producto no revistiese las condiciones
óptimas para cumplir el uso a que estuviese destinado, el
titular de la garantía tendrá derecho a la sustitución del
artículo adquirido por otro de similares características o a la
devolución del precio pagado,en los 2 años siguientes a la
fecha.
4. La garantía se considerará automáticamente cancelada si el
artículo adquirido hubiera sido reparado o hubiera intentado
repararlo una persona no autorizada por nuestra empresa.
30 °C
11

Instructions for use
Child restraint system
Group 1/2/3 from 9 kg to 36 kg
(from 9 months to 12 years of age approx.)
Designed according
to ECE R129
I-size regulation
SPANISH
ENGLISH
FRANÇAIS
PORTUGUÊS
中文
2
12
22
32
42

ENGLISH
1. OVERVIEW 14
2. WARNINGS 15
3. INSTALLATION POSITIONS WITHIN THE VEHICLE 16
4. SETUP WITHIN THE VEHICLE 16
5. INSTALLATION IN THE VEHICLE / GROUP 1 17
5.1 Child seat installation 17
5.2 Fastening the child into the child seat 18
5.3 Adjusting the height of the headrest 18
6. INSTALLATION IN THE VEHICLE / GROUP 2 / 3 19
6.1 Removing the harness 19
6.2 Child seat installation 19
6.3 Fastening the child into the child seat 20
7. CHILD SEAT CARE AND MAINTENANCE 21
8. WARRANTY 21

1. OVERVIEW
01 Headrest.
10 Top Tether.
09 Top Tether
safety brake.
03 Shoulder
protectors.
02 Diagonal belt guide
(group 2/3).
08 Headrest height
adjuster.
07 Harness
adjustment strap.
04 5-point harness
buckle.
06 Harness
adjustment button.
11 Isoclick Fix®
adapter
05 Lap belt guides.

2. WARNINGS
Please read carefully before installing the child seat in the vehicle.
1. This child seat must be used with the harness system for
children weighing between 9 kg and 18 kg (from 9 months
to 4 years of age approximately).
2. This child seat may be used without the harness system
for children weighing between 15 kg and 36 kg from 4 to 12
years of age approximately).
3. Please read the instructions carefully, as incorrect
installation could result in serious injury. If any injuries
should occur as a result of incorrect installation, the
manufacturer will accept no liability.
4. This child seat is in accordance with the ECE R44/04
regulations and may be installed in the majority of vehicles
equipped with 3-point belts that comply with ECE 16, and
with approved points, such as ISOFIX points, that comply
with ECE Regulation 16. However, prior to purchase, the
child seat should always be tested in your vehicle with
the child seated in order to ensure that the model meets
your needs. It is not permitted to use the child seat when
fastened only with 2-point safety belts.
5. Please consult the compatible vehicles leaflet attached and
check that the manufacturer or model of your vehicle is
included in the list, in order to ensure the child seat's proper
installation in the vehicle.
6. Please never use the safety seat without its cover or without
the harness protectors.
7. Fasting a child dressed in outerwear could reduce the
efficiency of the restraint system.
8. Make sure to protect the child safety seat from direct
sunlight as it could heat up and hurt the child.
9. Child seats or harness accessories that are damaged or
have been used incorrectly must be replaced.
10. Do not leave heavy objects inside the car, as these may
injure the child in the event of an accident.
11. Make sure that the buckle is correctly fastened so that the
child can be quickly freed in case of emergency.
12. Ensure that no part of the child seat is caught in the door of
the vehicle or in a reclining seat. In addition, ensure that the
safety seat is correctly installed and secured.
13. Do not disassemble, modify, or add any piece to the child
seat or harness, as this would seriously affect its basic
functioning and the safety that the child seat provides.
14. The safety seat must remain installed in the vehicle with
the Isolock Fix® and Top Tether system, even if the child
is not seated in the car seat. The child must never be left
unattended while seated in the safety seat, not even outside
the vehicle.
15. If you are in any doubt as to the use or installation of the
child seat, please contact our Customer Services by calling
[phone].
16. Keep the safety seat away from corrosive products.
17. The manufacturer guarantees the quality of its products,
but not the quality of second-hand products or products
belonging to other companies.
18. Instruction illustrations are for informational purposes only.
The child restraint system may contain small differences
compared to the photographs or images in the instruction
manual. These variations do not affect its approval by ECE
Regulation R44/04.
15

3. INSTALLATION POINTS WITHIN THE VEHICLE
4. SETUP WITHIN THE VEHICLE
Place the child seat on the individual passenger seat or in
the rear of the vehicle in the direction in which the vehicle is
travelling.
The child seat must be as closely attached to the vehicle's seat
as possible. For vehicles with adjustable headrests, a better
installation can be achieved by adjusting the height or removing
the headrest (fig. 1).
It is important to replace the headrest in its position when an
adult is travelling.
The child seat must not be transported in the vehicle without
being buckled in, even when the child is not travelling in the
child seat. It is very important to keep this in mind, in order to
avoid any damage that the child seat could cause in the event of
an accident. The child seat must therefore remain installed at all
times while driving.
Ensure that the distance between the child seat, installed in the rear
of the vehicle, and the front seats is the maximum possible (fig. 2).
Facing the direction of travel
Facing away from the direction of travel
With the 2-point belt (car seatbelt)
On seats with:
ISOFIX hooks (between the seat and the seat
back) and Top Tether anchorage points (such as on
the rear shelf, on the ground or behind the seat)
and a 3-point seatbelt (car seatbelt)
B
A
fig. 1
fig. 2
16

5. INSTALLATION IN THE VEHICLE / GROUP 1
5.1 CHILD SEAT INSTALLATION
5.1.1 Installing the Isoclick Fix® adapters
1. Pull out the Isoclick Fix® adapters (11), turning them until
they are fully opened (fig. 1).
2. Place the child seat in the vehicle seat and push the Isoclick
Fix® system adapters up against the vehicle's isofix system
until they hook and close with a click (fig. 2 and 3). The
Isoclick Fix® system indicator will turn partially green.
3. Shake the child seat to ensure that it is anchored securely
and has been fitted correctly (fig. 4).
5.1.2 Installing the Top Tether
1. Take the Top Tether (10) and, if required, lengthen the belt
by pressing the Top Tether brake button (09) to release the
strap, pulling to adjust as necessary (fig. 5).
2. Attach the Top Tether hook to the Top Tether anchorage
point which is recommended in the owner's manual for your
car (fig. 6).
3. To tighten the Top Tether (10), remove any slack by pulling
on the free end of the strap until it is suitably tightened
(fig. 7). The Top Tether will be properly tightened when the
tension indicator turns completely green (fig. 8).
CLICK
Only GROUP 1.
From approx. 9 months to 4 years of age (9-18 kg)
fig. 1 fig. 5
fig. 7 fig. 8
fig. 3
Look for this symbol
in your vehicle.
fig. 2
fig. 4
fig. 6
17

5.2 FASTENING THE CHILD INTO THE CHILD SEAT
The correct adjustment of the headrest ensures that the child
is properly fastened into the car seat. The headrest must be
adjusted so that the harness (which moves with the headrest)
is at shoulder height on the child or slightly above, but never
behind the back or at ear level (fig. 1 ).
1. Pull the headrest height adjuster and move it to shoulder
height in accordance with the size of the child (fig. 2).
Only GROUP 1.
From approx. 9 months to 4 years of age (9-18 kg)
fig. 3 fig. 1
fig. 1 fig. 2
fig. 4 fig. 2
2. To loosen the harness straps, stretch the chest section while
holding down the harness adjustment button by inserting
your finger into the eyelet of the harness adjustment strap
(06) (fig. 3).
3. Open the buckle (04) in order to make it easier to place the
child in the seat. The harness straps may be placed on the
armrests while doing this (fig. 4).
4. Place the child into the seat.
5. Fit the safety harness around the child, using the buckle
(04) to fasten the two parts together until you hear a click
(fig. 5).
6. Stretch the harness adjustment belt in order to give the
harness the correct amount of tension (07). Remember that
in order to guarantee the child's safety, harnesses must be
well-tightened (fig. 6).
5.3 ADJUSTING THE HEIGHT OF THE HEADREST
1. Loosen the 5-point harness of the child seat as much as
possible by pressing the harness adjustment button (07)
(fig. 1).
2. Pull the headrest height adjuster upwards (08) and lift to
the approximate height required (fig. 2). Place the child in
the seat and check the height of the headrest and harness
are correct. If the headrest is too high or too low, repeat the
process until it is at a suitable height for the child.
CLICK
fig. 5 fig. 6
18

fig. 2 fig. 3
CLICK
5. Lift the seat upholstery and place the harness buckle (04)
into the specially designed storage space (fig. 7) .
6. Replace the backrest upholstery and return the headrest to
its original position (fig. 8) .
7. Check that the headrest is at the correct height. If the
headrest is too high or too low, adjust it until it is at the
right height for the child.
6.2. CHILD SEAT INSTALLATION
6.2.1. Installing the Isoclick Fix® adapters
1. Pull out the Isoclick Fix® adapters (11), turning them until
they are fully opened.
2. Place the child seat in the vehicle seat and push the Isoclick
Fix® system adapters up against the vehicle's isofix ,system
until they hook and close with a click (fig. 1 and 2). The
Isoclick Fix® system indicator will turn partially green.
3. Shake the child seat to ensure that it is anchored securely
and has been fitted correctly (fig. 3).
6. INSTALLATION IN VEHICLE / GROUP 2/3
6.1. REMOVING THE HARNESS
1. To loosen the harness straps, stretch the chest section while
holding down the harness adjustment button by inserting
your finger into the eyelet of the harness adjustment strap
(06) (fig. 1).
2. Pull the headrest height adjuster upwards (08) and lift the
headrest to its maximum height (fig. 2). The position of the
seat must be as shown in the picture (fig. 3).
3. Loosen the fasteners on the back cushion (fig. 4) and lift the
flap on the headrest and the back of the backrest upholstery
(fig. 5).
4. Tighten the harness straps by pulling the harness adjustment
strap (07) and place the shoulder protectors (03) in the
specially designed space as shown in the picture (fig. 6).
Only GROUP 2/3.
From approx. 4 to 12 years of age (15-36 kg)
CAUTION: Installation for group 2/3 is only required if
the seat has not been installed previously for group 1.
fig. 1
fig. 4 fig. 1fig. 5
fig. 2 fig. 3
fig. 6
fig. 7 fig. 8
19

6.2.2 Installing the Top Tether
1. Take the Top Tether (10) and, if required, lengthen the belt
by pressing the Top Tether brake button (09) to release the
strap and adjust as necessary (fig. 4).
2. Attach the Top Tether hook to the Top Tether anchorage
point which is recommended in the owner's manual for your
car. (fig. 5).
3. To tighten the Top Tether (10), remove any slack by pulling
the free end of the belt through the metal reed, making
sure that the tension is equal on both sides (fig. 6). The Top
Tether will be properly tightened when the tension indicator
turns completely green (fig. 7).
Look for this symbol
in your vehicle.
6.3 FASTENING THE CHILD INTO THE CHILD SEAT
1. Place the child in the seat and then fasten the car seatbelt,
inserting it into the buckle until you hear a click (fig. 1),
ensure that the abdominal strap goes underneath the
armrests (fig. 2).
2. Thread the diagonal part of the belt (02) through the
diagonal belt guide until it is securely in place (fig. 3). Make
sure that it is not twisted.
3. As the child grows, the headrest height must be adjusted.
In order to do this, the steps outlined in point 5.3 must be
followed.
Only GROUP 2/3.
From approx. 4 to 12 years of age (15-36 kg)
CLICK
fig. 4
fig. 6
fig. 2fig. 1
fig. 7
fig. 5
fig. 3
20
