Mountfield PATRIOT LE1100 User manual

LE1100
LEŠTIČKA
NÁVOD K POUŽITÍ
LEŠTIČKA
NÁVOD NA POUŽITIE
POLISHER
USERS MANUAL
Pozor: Před použitím nářadí si pozorně přečtěte tento návod k použití!
Pozor: Pred použitím tohto náradia si pozorne prečítajte tento návod na použitie!
Warning: Read carefully operating instructions before using this tool!
Mountfield a.s., Mirošovická 697
CZ-25164 Mnichovice
08/2016 – No.738B
1

2

CZ Původní návod k použití
CZ - OBSAH
Úvod ............................................................................................................................................. 3
Použití........................................................................................................................................... 3
Popis leštičky ................................................................................................................................ 4
Použité bezpečnostní symboly ..................................................................................................... 4
Bezpečnostní pokyny.................................................................................................................... 5
Sestavení a příprava ..................................................................................................................... 9
Obsluha....................................................................................................................................... 10
Péče, údržba a skladování .......................................................................................................... 11
Řešení problémů ........................................................................................................................ 11
Technické údaje.......................................................................................................................... 12
Likvidace ..................................................................................................................................... 12
Záruční podmínky....................................................................................................................... 13
EU prohlášení o shodě................................................................................................................ 13
ÚVOD
Děkujeme, že jste se rozhodli pro tuto leštičku a věříme, že vám bude dobře sloužit. Přístroj splňuje
náročné požadavky na elektrické nářadí a jedná se o neocenitelného pomocníka.
Tento návod k použití slouží k poznání elektrického nářadí a jeho vlastností, a popisuje
určený způsob použití a nebezpečí spojená s jeho použitím. Návod k obsluze obsahuje
důležité informace, jak nářadí odborně a hospodárně využívat, a tím se vyvarovat úrazům,
vyhnout se opravám a zvýšit spolehlivost a životnost nářadí.
Návod k použití musí být vždy k dispozici v místě použití nářadí. Uchovávejte tento návod k použití vždy
spolu s leštičkou. Leštičku půjčujte pouze osobám, které jsou seznámeny s jejím použitím, a současně
sleštičkou předejte také návod k použití. Návod k použití si musí přečíst a dodržovat každá osoba, která
pracuje s tímto nářadím.
Poznámka:
Ilustrace a specifikace uvedené v tomto návodu nejsou závazné a mohou se od dodaného výrobku lišit.
Zobrazené nebo popsané příslušenství nemusí být součástí dodávky přístroje.
Výrobce si vyhrazuje právo na provádění změn ve smyslu dalšího vývoje bez předchozího upozornění.
POUŽITÍ
Přístroj je určen kleštění a broušení kovových a lakovaných povrchů a dřeva.
Dodržujte pokyny k typům leštících kotoučů a brusných papírů. Používejte pouze příslušenství a přídavná
zařízení uvedená v návodu k obsluze, resp. taková, jejichž upínání je kompatibilní s vaším přístrojem.
Přístroj je schválen pro soukromé použití v suchých prostorách. Jakékoli jiné použití nebo úprava přístroje
představují závažné nebezpečí zranění. Za škody, které vzniknou při použití v rozporu s určením, nenese
výrobce odpovědnost.
3

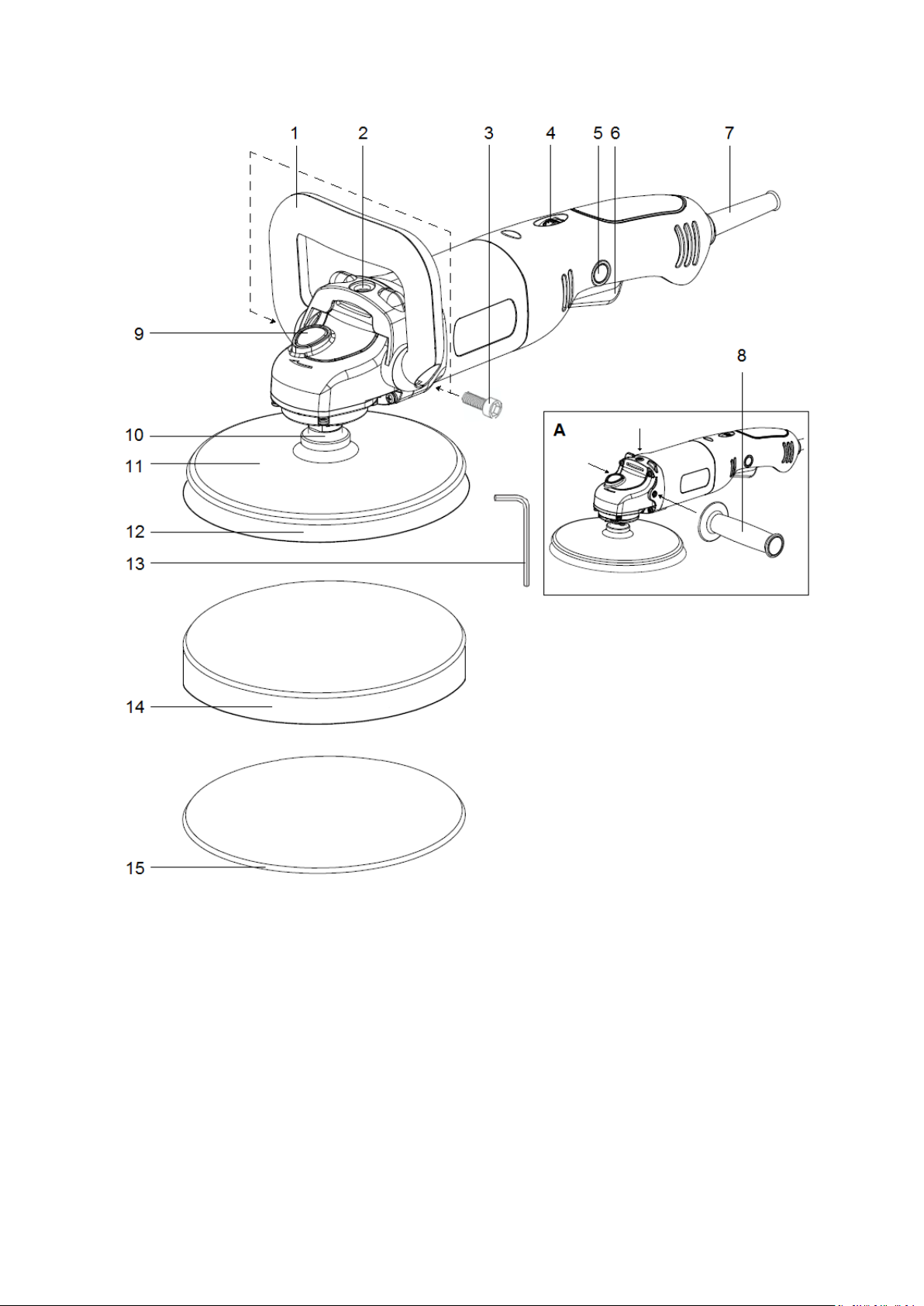

POPIS LEŠTIČKY
1 Oblouková rukojeť
2 Závitové otvory pro rukojeti (3x)
3 Šroub obloukové rukojeti (2x)
4 Regulační kolečko
5 Blokovací tlačítko
6 Spínač
7 Napájecí kabel
8 Přímá rukojeť
9 Tlačítko blokování hřídele
10 Hřídel se závitem
11 Talířový unášeč se suchým zipem
12 Leštící kotouč (2 ks přiloženy)
13 Imbusový klíč
14 Molitanový kotouč (1 ks přiložen)
15 Brusný papír (2 ks přiloženy)
POUŽITÉ BEZPEČNOSTNÍ SYMBOLY
Pozor! / Výstraha!
Používejte prachovou masku!
Přečtěte si návod k použití! Používejte ochranu sluchu!
Noste pracovní ochranné rukavice! Používejte ochranu očí!
4

BEZPEČNOSTNÍ POKYNY
Všeobecné bezpečnostní pokyny pro elektrické nářadí
Výstraha! Pročtěte si všechna bezpečnostní upozornění a pokyny. Opomenutí při dodržování
těchto bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, ke
vzniku požáru a/nebo k vážnému zranění osob.
Uschovejte si všechny pokyny a návod pro budoucí použití.
V těchto bezpečnostních upozorněních používaný pojem „elektrické nářadí“ se vztahuje na elektrické
nářadí napájené ze sítě (se síťovými kabely) a na elektrické nářadí napájené akumulátory (bez síťových
kabelů).
1) Bezpečnost na pracovišti
a) Udržujte svoje pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou
zapříčinit nehody.
b) S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, ve kterém se vyskytují
hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry
zapálit.
c) Dbejte na to, aby při práci s elektrickým nářadím byly děti a jiné osoby v bezpečné vzdálenosti.
V případě odvrácení pozornosti můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vidlice přívodu elektrického nářadí musí konstrukcí odpovídat síťové zásuvce. Vidlici přívodu
vžádném případě neupravujte. Nepoužívejte žádné zásuvkové adaptéry společně s nářadím, které
má ochranný vodič. Neupravené vidlice a odpovídající zásuvky snižují riziko úrazu elektrickým
proudem.
b) Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy jako např. potrubí, tělesa ústředního
topení, sporáky a chladničky. V případě, že je tělo uzemněno, je riziko úrazu elektrickým proudem
vyšší.
c) Elektrické nářadí nevystavujte dešti nebo mokrému prostředí. Vniknutí vody do elektrického nářadí
zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte přívodní kabel k jiným účelům. Nikdy nenoste ani netahejte elektrické nářadí za
přívodní kabel, ani za něj nářadí nezavěšujte. Nevytahujte vidlici ze zásuvky tahem za kabel.
Chraňte kabel před vysokými teplotami, olejem, ostrými hranami nebo pohyblivými částmi nářadí.
Poškozené nebo pokroucené kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud s elektrickým nářadím pracujete venku, používejte pouze takové prodlužovací kabely, které
jsou určené k použití venku. Použití kabelu určeného k použití venku snižuje riziko úrazu elektrickým
proudem.
f) Pokud se nedá vyhnout použití elektrického nářadí ve vlhkém prostředí, používejte napájení
chráněné proudovým chráničem (RCD). Používání proudového chrániče snižuje nebezpečí úrazu
elektrickým proudem.
3) Bezpečnost osob
a) Při používání elektrického nářadí buďte pozorní, dávejte pozor na to, co děláte, přistupujte k práci
s elektrickým nářadím s rozvahou. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod
vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektrickým nářadím může mít za
následek vážná zranění.
b) Používejte osobní ochranné prostředky. Vždy noste ochranné pracovní rukavice a ochranu očí.
Používání osobního ochranných prostředků jako je maska proti prachu, protismyková bezpečnostní
obuv, ochranná přilba nebo protihlukové ochrany sluchu, vždy podle druhu a použití elektrického
nářadí, snižuje riziko zranění.
5

c) Předcházejte náhodnému uvedení nářadí do provozu. Zkontrolujte, zda je elektrické nářadí
vypnuté dříve, nežli ho připojíte k síti a/nebo zasunete akumulátor, uchopíte nebo ponesete.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice do zásuvky se zapnutým spínačem může
být příčinou nehod.
d) Před zapnutím nářadí odstraňte z jeho blízkosti všechny seřizovací nástroje nebo klíče. Nástroj
nebo klíč, který se nachází v rotující části nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vyhýbejte se nezvyklému držení těla. Dbejte na
stabilní postoj a vždycky udržujte rovnováhu. Budete tak elektrické nářadí lépe kontrolovat
vnečekaných situacích.
f) Noste vhodné oblečení. Nenoste volné oblečení nebo ozdoby. Dbejte, aby vaše vlasy, oděv a
rukavice byly v bezpečné vzdálenosti od pohyblivých dílů. Volné oblečení, ozdoby nebo dlouhé vlasy
se mohou do pohyblivých dílů zachytit.
g) Pokud je možné použít zařízení k odsávání prachu a záchytná zařízení, zkontrolujte, zda jsou tato
zapojená a správně použitá. Použití zařízení k odsávání prachu může snížit ohrožení prachem.
4) Používání a ošetřování elektrického nářadí
a) Nářadí nepřetěžujte. Ke své práci používejte vždy k tomu určené elektrické nářadí. Správně zvolené
elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které se nedá zapnout nebo vypnout spínačem. Elektrické nářadí,
které se nedá ovládat spínačem, je nebezpečné a je zapotřebí ho nechat opravit.
c) Vytáhněte vidlici ze zásuvky anebo vyjměte akumulátor předtím, než budete provádět nastavení
elektrického nářadí, vyměňovat příslušenství nebo nářadí odložíte. Toto bezpečnostní opatření
zabraňuje neúmyslnému spuštění nářadí.
d) Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí. Nedovolte pracovat s nářadím
osoby, které nejsou s ním seznámené nebo které nečetly tyto pokyny. Elektrické nářadí je
nebezpečné, pokud ho používají nezkušené osoby.
e) O nářadí se pečlivě starejte. Kontrolujte, zda pohyblivé části bezchybně fungují a nezasekávají se.
Soustřeďte se na praskliny nebo poškození, které mohou ohrozit bezpečnou funkci elektrického
nářadí. Poškozené díly nechte před použitím nářadí vyměnit. Mnohé nehody mají svou příčinu v
nedostatečně udržovaném elektrickém nářadí.
f) Řezné nástroje udržujte ostré a čisté. Pozorně ošetřované řezné nástroje s ostrými řeznými hranami
se méně zasekávají a lehčeji se vedou.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. podle těchto pokynů a tak, jako
je to pro tento speciální typ nářadí předepsané. Přitom zohledněte pracovní podmínky a
prováděnou činnost. Používání elektrického nářadí na jiné než určené účely může vést
knebezpečným situacím.
5) Servis
a) Opravy svého elektrické nářadí svěřte pouze kvalifikované osobě, která bude používat originální
náhradní díly. Tím zajistíte, že zůstane zachovaná stejná úroveň bezpečnosti elektrického nářadí jako
před opravou.
BEZPEČNOSTNÍ POKYNY PRO LEŠTIČKY A ROVINNÉ BRUSKY
Bezpečnostní upozornění společná pro pracovní činnosti leštění a rovinné broušení:
a) Toto elektromechanické nářadí je určeno pro použití jako leštička nebo rovinná bruska. Čtěte
všechna bezpečnostní varování, instrukce, ilustrace a specifikace dané pro toto elektromechanické
nářadí. Nedodržení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem,
požár a/nebo vážné zranění.
6

b) Nedoporučuje se provádět tímto nářadím pracovní činnosti jako broušení, broušení drátěným
kartáčem,nebo řezání.Provádění pracovních činností, pro které není toto nářadí určeno, může
vytvořit riziko a způsobit zranění osoby.
c) Nepoužívejte příslušenství, které není výslovně navrženo a doporučeno výrobcem nářadí. Pouhá
skutečnost, že příslušenství lze připojit k vašemu nářadí, nezaručuje jeho bezpečný provoz.
d) Jmenovité otáčky příslušenství musí být alespoň rovny maximálním otáčkám vyznačeným na
nářadí. Příslušenství, které pracuje při vyšších otáčkách, než jsou jeho jmenovité otáčky, se může
rozlomit a rozpadnout.
e) Vnější průměr a tloušťka vašeho příslušenství musí být v mezích jmenovitého rozsahu pro vaše
elektromechanické nářadí. Příslušenství nesprávné velikosti nemůže být dostatečně chráněno ani
ovládáno.
f) Závitový upevňovací prvek příslušenství musí odpovídat závitu na vřetenu brusky. Upínací otvor
příslušenství, které se montuje na příruby, musí být vhodný pro vymezující průměr příruby.
Příslušenství, které neodpovídámontážním rozměrům elektromechanického nářadí, bude
nevyvážené, může nadměrně vibrovat a může způsobit ztrátu kontroly.
g) Nepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství:
ubrousicích kotoučů odštípnutí a praskliny, u opěrných podložek trhliny, roztržení nebo nadměrné
opotřebení, u drátěných kartáčů uvolněné nebo prasklé dráty. Pokud příslušenství nebo nářadí
upadlo, zkontrolujte poškození nebo namontujte nepoškozené příslušenství. Po zkontrolování a
namontování příslušenství se vy i okolostojící postavte tak, abyste se nacházeli mimo roviny
rotujícího příslušenství a nechte nářadí běžet při nejvyšších otáčkách naprázdno po dobu jedné
minuty. Během této zkušební doby se poškozené příslušenství obvykle rozlomí nebo rozpadne.
h) Používejte osobní ochranné pomůcky. V závislosti na použití, používejte obličejový štít,
bezpečnostní ochranné brýle nebo bezpečnostní brýle. V přiměřeném rozsahu používejte
prachovou masku, chrániče uší, rukavice a pracovní zástěru, schopnou zadržet malé úlomky
brusiva nebo obrobku. Ochrana očí musí být schopna zadržet odlétající úlomky vznikající při různých
pracovních činnostech. Prachová maska nebo respirátor musí být schopny odfiltrovat částečky
vznikající při vaší činnosti. Dlouhotrvající vystavení hluku o vysoké intenzitě může způsobit ztrátu
sluchu.
i) Udržujte okolostojící v bezpečné vzdálenosti od pracovního prostoru. Každý, kdo vstupuje do
pracovního prostoru, musí používat osobní ochranné pomůcky. Úlomky obrobku nebo poškozené
příslušenství mohou odlétnout a způsobit zranění i mimo bezprostřední pracovní prostor.
j) Při práci, kdy by se mohl obráběcí nástroj dotknout skrytého vedení nebo vlastního pohyblivého
přívodu, držte nářadí pouze v místech izolovaného uchopovacího povrchu. Řezací nástroj při dotyku
s„živým“ vodičem může způsobit, že přístupné kovové části nářadí se stanou „živými“, a tím dojde
kúrazu uživatele elektrickým proudem.
k) Umístěte pohyblivý přívod mimo dosah rotujícího nástroje. Ztratíte-li kontrolu, může dojít
kpřeříznutí nebo přebroušení pohyblivého přívodu, a vaše ruka nebo paže může být vtažena do
rotujícího nástroje.
l) Nikdy nepokládejte elektromechanické nářadí, dokud se nástroj úplně nezastaví. Rotující nástroj se
může zachytit o povrch a vytrhnout nářadí z vaší kontroly.
m) Nikdy nespouštějte elektromechanické nářadí během přenášení na vaší straně. Náhodný dotyk
srotujícím nástrojem může zaseknout váš oděv, přitáhne nástroj k vašemu tělu.
n) Pravidelně čistěte větrací otvory nářadí. Ventilátor motoru vtahuje prach dovnitř skříně a nadměrné
nahromadění kovového prachu může způsobit elektrické nebezpečí.
o) Nepracujte s elektromechanickým nářadím v blízkosti hořlavých materiálů. Mohlo by dojít ke
vznícení těchto materiálů od jisker.
p) Nepoužívejte příslušenství, které vyžaduje chlazení kapalinou. Použití vody, nebo jiných chladicích
kapalin může způsobit úraz nebo usmrcení elektrickým proudem.
7

Zpětný vrh a související varování
Zpětný vrh je náhlá reakce na sevření nebo zaseknutí rotujícího kotouče, opěrné desky, kartáče nebo
jiného nástroje. Sevření nebo zaseknutí způsobí prudké zastavení rotujícího nástroje, které následovně
způsobí, že nekontrolované nářadí se pohybuje ve směru opačném k otáčení nástroje v bodě uváznutí.
Například: dojde-li k sevření nebo zaseknutí brousicího kotouče v obrobku, hrana kotouče, která vstupuje
do bodu sevření, se může zakousnout do povrchu materiálu a způsobí, že kotouč je vytlačen nahoru nebo
odhozen. Kotouč může v závislosti na směru pohybu kotouče v bodě zaseknutí buď vyskočit směrem
kuživateli, nebo od něj. Brousicí kotouče mohou v těchto případech také prasknout.
Zpětný vrh je výsledkem nesprávného používání elektromechanického nářadí a/nebo nesprávných
pracovních postupů či podmínek a lze mu zabránit správným dodržením níže popsaných bezpečnostních
opatření.
a) Nářadí držte pevně a udržujte správnou polohu vašeho těla a paže tak, abyste byli schopni odolat
silám zpětného vrhu. Vždy používejte pomocnou rukojeť, je-li jí nářadí vybaveno, pro maximální
kontrolu nad zpětným vrhem nebo reakčním krouticím momentem při uvedení do chodu. Uživatel
je schopen kontrolovat reakční krouticí momenty a síly zpětného vrhu, dodržuje-li správná
bezpečnostní opatření.
b) Nikdy se nepřibližujte rukou k rotujícímu nástroji. Nástroj může zpětným vrhem vaši ruku odmrštit.
c) Nestůjte v prostoru, kam se může nářadí dostat, dojde-li ke zpětnému vrhu. Zpětný vrh vrhne
nářadí ve směru opačném k pohybu kotouče v bodě zaseknutí.
d) Věnujte zvláštní pozornost opracování rohů, ostrých hran apod. Předcházejte poskakování a
zaseknutí nástroje. Rohy, ostré hrany nebo poskakování mají tendenci zaseknout rotující nástroj a
způsobit ztrátu kontroly nebo zpětný vrh.
e) Nepřipojujte k nářadí pilový řetězový řezbářský kotouč nebo pilový kotouč se zuby. Tyto kotouče
způsobují často zpětný vrh a ztrátu kontroly.
Bezpečnostní varování specifická pro pracovní činnosti rovinného broušení:
a) Pro brousicí talíř se nepoužívá nadměrně velký brusný papír. Při výběru brousicího papíru je
potřeba se řídit doporučením výrobce. Velký brusný papír, který přesahuje přes brousicí desku,
představuje riziko roztržení a může způsobit zaseknutí, roztržení kotouče nebo zpětný vrh.
Bezpečnostní varování specifická pro pracovní činnosti leštění:
a) Žádná uvolněná část leštícího návleku nebo jeho upevňovací tkaničky se nenechá volně točit.
Všechny uvolněné upevňovací tkaničky se založí nebo ustřihnou. Uvolněné a rotující upevňovací
tkaničky se mohou zamotat do prstů obsluhy nebo zaseknout na obrobku.
8

SESTAVENÍ A PŘÍPRAVA
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace vytáhněte vidlici
přívodního kabelu ze zásuvky!
Připevnění rukojeti
Leštička se při práci musí držet oběma rukama a nesmí být používána bez přídavné rukojeti. Přibaleny
jsou dvě rukojeti – přímá (8) a oblouková (1).
•Pokud vyberete přímou rukojeť (8), našroubujte ji do jednoho ze tří závitových otvorů (2) na
převodové skříni (vlevo, vpravo a nahoře).
•Pokud zvolíte obloukovou rukojeť (1), přišroubujte ji pomocí šroubů (3)do dvou postranních
závitových otvorů.
•Při práci mějte rukojeť vždy dotaženou.
Informace k leštícím kotoučům / brusným papírům
Leštička používá výměnné leštící kotouče a brusné papíry o průměru 180 mm srychloupínáním na suchý
zip, vhodné pro talířovéunášeče (11) se závitovým otvorem M14. Pro molitanovékotouče mohou být
používány návleky.
Montáž talířového unášeče
•Stiskněte tlačítko blokování hřídele (9) a otáčejte hřídelí (10), dokud se nezamkne.
•Našroubujte unášeč na závit hřídele a dotáhněte jej. Uvolněte blokování hřídele.
Upnutí leštícího kotouče / brusného papíru
•Suchý zip na talířovém unášeči (11) očistěte jemným poklepáním.
•Na unášeč umístěte leštící kotouč (12, 14)nebo brusný papír (15) tak, že jej srovnáte podle okrajů a
poté jej pevně přitlačte.
9

OBSLUHA
Ochranné pracovní pomůcky
•Noste ochranné pracovní rukavice.
•Používejte ochranné brýle.
•Používejte ochranu sluchu proti zvýšenému hluku během práce.
•Používejte prachovou masku proti jemnému prachu.
Zkontrolujte, zda typ vidlice odpovídá typu zásuvky.
Údaje na štítku přístroje musí souhlasit se skutečným napětím zdroje proudu.
Zapnutí
Zatlačte blokovacítlačítko (5) a podržte jej.
Stiskněte spínač(6), leštička se zapne. Poté, co se leštička rozběhne, můžete blokovacítlačítko pustit.
Vypnutí
Uvolněte spínač (6).
Nastavení počtu otáček
Rychlost otáčení se nastavuje regulačním kolečkem (4). Potřebná rychlost záleží na druhu materiálu a
pracovních podmínkách. Je vhodné provést zkoušku na vzorku materiálu.
Práce s leštičkou
•Leštička je vybavena funkcí plynulého rozběhu (soft start). Zapněte leštičku a nechte ji plně
rozběhnout předtím, než začnete pracovat.
•Nesnažte se zrychlit práci zvýšeným tlakem. Leštící kotouče a brusné papíry pracují nejlépe při
mírném přítlaku.
•Pokud se leštička během práce nadměrně zahřeje, ochlaďte ji volnoběžným chodem po dobu asi
3 minuty.
Leštění
•Při leštění používejte nízké otáčky, abyste předešli přehřátí povrchu.
•Na opracovávaný povrch naneste rovnoměrně leštidlo nebo vosk. Řiďte se pokyny výrobců těchto
přípravků.
•Veďte leštičku křížem nebo kruhovými pohyby bez zbytečně velkého tlaku.
•Lešticí prostředek nenechte vyschnout. Hrozí nebezpečí poškození povrchu. Z tohoto důvodu
nepracujte na přímém slunci ani na zahřátém povrchu.
•Lešticí kotouče a návleky řádně vyčistěte po každém použití ručním praním s mýdlem. Nepoužívejte
žádné čističe ani ředidla.
•Při nadměrném opotřebení leštící kotouče nebo návleky vyměňte.
Broušení
•Pracujte s mírným rovnoměrným přítlakem, brusný papír tak dosáhne delší provozní životnost.
Nevyvíjejte na přístroj nadměrný tlak.
•Pravidelně kontrolujte stav brusného papíru a podle potřeby jej vyměňte.
•Na velmi nerovných površích zahajte práci s papírem o hrubé zrnitosti a postupně nahrazujte brusný
papír jemnějším, abyste dosáhli dobrého výsledku.
•Vždy používejte správný typ brusného papíru podle materiálu (dřevo, kovy, nátěry atd.).
10

PÉČE,ÚDRŽBA A SKLADOVÁNÍ
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace při údržbě vytáhněte vidlici
přívodního kabelu ze zásuvky.
Pozor: Jiné údržbářské a opravářské práce, než uvedené v tomto návodu k použití, smí
provádět jen autorizovaný servis výrobce. Při poškození přívodního kabelu tohoto nástroje
smí kabel vyměnit pouze autorizovaný servis výrobce. Bezpečnost a provozní spolehlivost
lze garantovat pouze při používání originálních náhradních dílů.
Přístroj je téměř bezúdržbový
•Větrací otvory se nesmí ucpat, udržujte přístroj čistý.
•Zabraňte vniknutí vlhkosti dovnitř přístroje při čištění.
•V rámci údržby se provádí pouze výměna opotřebených uhlíků (s požadavkem na výměnu
kontaktujte svého prodejce, případně kvalifikovaného elektrikáře).
Čištění
•Přístroj čistěte ihned po práci. V případě potřeby odstraňte nečistoty štětcem nebo stlačeným
vzduchem.
•Otřete povrch přístroje navlhčeným hadříkem. Nepoužívejte čističe ani rozpouštědla, protože mohou
narušit materiály, ze kterých je přístroj vyroben.
Uskladnění
•Přístroj skladujte na suchém, bezpečném místě.
ŘEŠENÍ PROBLÉMŮ
Problém Možná příčina Řešení
Leštička nepracuje
Zásuvka není pod napětím
Zkontrolujte zásuvku a
jistič/chránič
Vadný kabel
Zkontrolujte kabel, není-li
rozpojený nebo vadný
Příliš silné vibrace
Uvolněné šrouby nebo součásti
stroje
Zkontrolujte a dotáhněte
všechny šrouby
Nesprávně nasazený, uvolněný
nebo poškozený unášeč
Zkontrolujte asprávně
nasaďte nebo vyměňte unašeč
Nevycentrovaný leštící kotouč /
brusný papír na unášeči
Nasaďte správně kotouč /
papír
Přehřátí motoru
Přetížení přístroje silným
tlakem při práci
Ochlaďte motor volnoběžným
chodem po dobu asi 3 minuty
11

TECHNICKÉ ÚDAJE
Leštička PATRIOT LE1100
Napájecí napětí 220-240 V
Síťový kmitočet 50-60 Hz
Jmenovitý příkon 1100 W
Počet otáček naprázdno 1000-3000/min
Průměr leštícího kotouče / brusného papíru 180 mm
Závit upínacího vřetene M14
Hmotnost 2,6 kg
Třída ochrany II
Hluk a vibrace
Deklarovaná úroveň hluku a vibrací byla měřena v souladu se standardní zkušební metodou předepsanou
normou EN 60745 a může být použita pro srovnání jednotlivých nářadí mezi sebou. Deklarovaná úroveň
vibrací může být také použita k předběžnému stanovení expozice.
Upozornění! Hodnota vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované
hodnoty v závislosti na způsobu, jakým se nářadí používá. Úroveň vibrací může být vzhledem k uvedené
hodnotě vyšší.
Při stanovení doby působení vibrací, z důvodu určení bezpečnostních opatření podle nařízení 2002/44/ES
k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, odhad expozice vibracím, by se
měly zvážit, skutečné podmínky použití a způsob, jakým se nářadí se používá, včetně zohlednění všech
částí pracovního cyklu, jako je například doba, kdy je nářadí vypnuto a kdy běží naprázdno kromě času
spuštění.
Hladina akustického tlaku LpA = 84 dB(A)
Hladina akustického výkonu LwA = 95 dB(A)
Nejistota měření K = 3 dB (A)
Úroveň vibrací ahP= 13,35 m/s2
Nejistota měření K = 1,5 m/s2
LIKVIDACE
Obal se skládá z ekologických materiálů, které lze v komunálních sběrných dvorech
odevzdat k recyklaci.
Elektrické nářadí neodhazujte do domovního odpadu!
V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebované elektrické nářadí shromažďováno
odděleně a odevzdáno k ekologické recyklaci. Informace o možnostech likvidace vysloužilého přístroje
vám podá obecní nebo městská správa.
12

ZÁRUČNÍ PODMÍNKY
Záruční doba je uvedena na prodejním dokladu, nejméně však 24 měsíců, a začíná dnem převzetí
výrobku, což je třeba prokázat originálním prodejním dokladem. Záruka se nevztahuje na běžné
opotřebení výrobku a jeho součástek (např. postupný pokles kapacity baterií) a na škody vzniklé
vdůsledku nerespektování návodu k použití, používání nesprávného příslušenství, cizího zásahu a oprav
za použití neoriginálních dílů, v důsledku použití násilí, úderu nebo rozbití a svévolného přetížení motoru.
V rámci záruky se provádí pouze výměna celého výrobku, případně baterie při jejím selhání.
EUPROHLÁŠENÍ O SHODĚ
My, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, tímto prohlašujeme na svou výlučnou
odpovědnosti, že produkt:
ruční leštička Patriot LE1100
je ve shodě s požadavky evropských směrnic
2006/42/EC (Směrnice pro strojní zařízení)
2014/35/EU (Směrnice ES o nízkém napětí)
2014/30/EU (Elektromagnetická kompatibilita)
2011/65/EU (Směrnice o omezení používání nebezpečných látek)
Posouzení shody bylo provedeno podle následujících norem
EN 60745-1:2009+A11:2010
EN 60745-2-3:2011+A2:2013+A11:2014+A12:2014+A13:2015
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
Mnichovice, 15. 04. 2016
Ing. Ivan Drbohlav
generální ředitel Mountfield a.s.
16
13

SK Preklad pôvodného návodu na použitie
SK - OBSAH
Úvod ........................................................................................................................................... 14
Použitie....................................................................................................................................... 14
Popis leštičky .............................................................................................................................. 15
Použité bezpečnostnésymboly.................................................................................................. 15
Bezpečnostnépokyny................................................................................................................. 16
Zostavenie a príprava ................................................................................................................. 20
Obsluha....................................................................................................................................... 21
Starostlivosť, údržba a skladovanie............................................................................................ 22
Riešenie problémov.................................................................................................................... 22
Technické údaje.......................................................................................................................... 23
Likvidácia .................................................................................................................................... 23
Záručnépodmienky.................................................................................................................... 24
EU vyhlásenie o zhode................................................................................................................ 24
ÚVOD
Ďakujeme, že ste sarozhodli pre túto leštičku a veríme, že vám bude dobre slúžiť. Zariadenie spĺňa
náročné požiadavky na elektrické náradie ajedná sao neoceniteľného pomocníka.
Tento návod na použitie slúži k spoznaniu elektrického náradia a jeho vlastností, a opisuje
určený spôsob použitia a nebezpečenstvá spojené s jeho použitím. Návod na obsluhu
obsahuje dôležité informácie, ako náradie odborne a hospodárne využívať, a tým sa
vyvarovať úrazom, vyhnúť sa opravám a zvýšiť spoľahlivosť a životnosť náradia.
Návod na použitie musí byť vždy k dispozícii v mieste použitia náradia. Uchovávajte tento návod na
použitie vždy spolu s leštičkou. Leštičku požičiavajte iba osobám, ktoré sú oboznámené s jej použitím, a
súčasne s leštičkou odovzdajte aj návod na použitie. Návod na použitie si musí prečítať a dodržiavať
každá osoba, ktorá pracuje s týmto náradím.
Poznámka:
Ilustrácie a špecifikácie uvedené v tomto návode nie sú záväzné a môžu sa od dodaného výrobku líšiť.
Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky zariadenia. Výrobca si vyhradzuje
právo na vykonávanie zmien bez v zmysle ďalšieho vývoja bez predchádzajúceho upozornenia.
POUŽITIE
Zariadenie je určenéna leštenie abrúsenie kovových a lakovaných povrchov a dreva.
Dodržiavajte pokyny k typom leštiacich kotúčov a brúsnych papierov. Používajte len príslušenstvo a
doplnkové zariadenia, ktoré sú uvedené v návode na obsluhu, príp. ktorých uchytenie je kompatibilné so
zariadením.
Zariadenie je schválenépre súkromné použitie vsuchých priestoroch. Akékoľvek iné použitie alebo
úprava zariadenia predstavujú závažné nebezpečenstvo poranenia. Za škody, ktoré vzniknú pri použití
vrozpore surčením, nenesie výrobcazodpovednosť.
14

POPIS LEŠTIČKY
1 Oblúková rukoväť
2 Závitové otvory pre rukoväte (3x)
3 Skrutka oblúkovej rukoväte (2x)
4 Regulačné koliesko
5 Blokovacie tlačidlo
6 Spínač
7 Napájací kábel
8 Priama rukoväť
9 Tlačidlo blokovania hriadeľa
10 Hriadeľ so závitom
11 Tanierový unášač so suchým zipsom
12 Leštiaci kotúč (2 ks priložené)
13 Imbusový kľúč
14 Molitanový kotúč (1 ks priložený)
15 Brúsny papier (2 ks priložené)
POUŽITÉ BEZPEČNOSTNÉ SYMBOLY
Pozor! / Výstraha!
Používajte prachovú masku!
Prečítajte si návod na použitie! Používajte ochranu sluchu!
Noste pracovné ochranné rukavice! Používajte ochranu očí!
15

BEZPEČNOSTNÉ POKYNY
Všeobecné bezpečnostné pokyny pre elektrické náradie
Výstraha! Prečítajte si všetky bezpečnostné varovania a pokyny. Opomenutie pri
dodržiavaní týchto bezpečnostných upozornení a pokynov môže viesť k úrazu elektrickým
prúdom, ku vzniku požiaru a / alebo k vážnemu zraneniu osôb.
Uchovajte si všetky pokyny a návod pre budúce použitie.
V týchto bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa vzťahuje na elektrické
náradie napájané zo siete (so sieťovými káblami) a na elektrické náradie napájané akumulátormi (bez
sieťových káblov).
1) Bezpečnosť na pracovisku
a) Udržujte svoje pracovisko čisté a dobre osvetlené. Neporiadok alebo neosvetlené pracovisko môžu
zapríčiniť nehody.
b) S elektrickým náradím nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa vyskytujú
horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu prach alebo pary
zapáliť.
c) Dbajte na to, aby pri práci s elektrickým náradím boli deti a iné osoby v bezpečnej vzdialenosti. V
prípade odvrátenia pozornosti môžete stratiť kontrolu nad vykonávanou činnosťou.
2) Elektrická bezpečnosť
a) Vidlica prívodu elektrického náradia musí konštrukciou zodpovedať sieťovej zásuvke. Vidlicu
prívodu v žiadnom prípade neupravujte. Nepoužívajte žiadne zásuvkové adaptéry spoločne s
náradím, ktoré má ochranný vodič. Neupravené vidlice a zodpovedajúce zásuvky znižujú riziko úrazu
elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi ako napr. potrubie, telesá ústredného
kúrenia, sporáky a chladničky. V prípade, že je telo uzemnené, je riziko úrazu elektrickým prúdom
vyššie.
c) Elektrické náradie nevystavujte dažďu alebo mokrému prostrediu. Vniknutie vody do elektrického
náradia zvyšuje riziko úrazu elektrickým prúdom.
d) Nepoužívajte prívodný kábel na iné účely. Nikdy nenoste ani neťahajte elektrické náradie za
prívodný kábel, ani za neho náradie nevešajte. Nevyťahujte vidlicu zo zásuvky ťahom za kábel.
Chráňte kábel pred vysokými teplotami, olejom, ostrými hranami alebo pohyblivými časťami
náradia. Poškodené alebo pokrútené káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte len také predlžovacie káble, ktoré sú určené
na použitie vonku. Použitie kábla určeného na použitie vonku znižuje riziko úrazu elektrickým
prúdom.
f) Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, používajte napájanie
chránené prúdovým chráničom (RCD). Používanie prúdového chrániča znižuje nebezpečenstvo úrazu
elektrickým prúdom.
3) Bezpečnosť osôb
a) Pri používaní elektrického náradia buďte pozorní, dávajte pozor na to, čo robíte, pristupujte k práci
s elektrickým náradím s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod
vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti pri práci s elektrickým náradím môže mať
za následok vážne zranenia.
b) Používajte osobné ochranné prostriedky. Vždy noste ochranné pracovné rukavice a ochranu očí.
Používanie osobných ochranných prostriedkov ako je respirátor, protišmyková bezpečnostná obuv,
16

ochranná prilba alebo protihluková ochrana sluchu, vždy podľa druhu a použitia elektrického náradia,
znižuje riziko zranenia.
c) Predchádzajte náhodnému uvedeniu náradia do prevádzky. Skontrolujte, či je elektrické náradie
vypnuté skôr, než ho pripojíte k sieti a / alebo zasuniete akumulátor, uchopíte alebo ponesiete.
Prenášanie náradia s prstom na spínači alebo zapájanie vidlice do zásuvky so zapnutým spínačom
môže byť príčinou nehôd.
d) Pred zapnutím náradia odstráňte z jeho blízkosti všetky nastavovacie nástroje alebo kľúče. Nástroj
alebo kľúč, ktorý sa nachádza v rotujúcej časti náradia, môže spôsobiť zranenie.
e) Pracujte len tam, kam bezpečne dosiahnete. Vyhýbajte sa nezvyčajnému držaniu tela. Dbajte na
stabilný postoj a vždy udržiavajte rovnováhu. Budete tak elektrické náradie lepšie kontrolovať v
nečakaných situáciách.
f) Noste vhodné oblečenie. Nenoste voľné oblečenie alebo ozdoby. Dbajte na to, aby vaše vlasy,
odev a rukavice boli v bezpečnej vzdialenosti od pohyblivých dielcov. Voľné oblečenie, ozdoby
alebo dlhé vlasy sa môžu do pohyblivých dielcov zachytiť.
g) Ak je možné použiť zariadenie na odsávanie prachu a záchytné zariadenie, skontrolujte, či sú tieto
zapojené a správne použité. Použitie zariadenia na odsávanie prachu môže znížiť ohrozenie
prachom.
4) Používanie a ošetrovanie elektrického náradia
a) Náradie nepreťažujte. Na svoju prácu používajte vždy na to určené elektrické náradie. Správne
zvolené elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktorú bolo skonštruované.
b) Nepoužívajte elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť spínačom. Elektrické náradie,
ktoré sa nedá ovládať spínačom, je nebezpečné a treba ho nechať opraviť.
c) Vytiahnite vidlicu zo zásuvky alebo vyberte akumulátor predtým, ako budete vykonávať
nastavenie elektrického náradia, vymieňať príslušenstvo alebo náradie odložíte. Toto
bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu náradia.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Nedovoľte pracovať s náradím
osobám, ktoré nie sú s ním oboznámené alebo ktoré nečítali tieto pokyny. Elektrické náradie je
nebezpečné, ak ho používajú neskúsené osoby.
e) O náradie sa starostlivo starajte. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú
sa. Sústreďte sa na praskliny alebo poškodenia, ktoré môžu ohroziť bezpečnú funkciu elektrického
náradia. Poškodené dielce nechajte pred použitím náradia vymeniť. Mnohé nehody majú svoju
príčinu v nedostatočne udržiavanom elektrickom náradí.
f) Rezné nástroje udržiavajte ostré a čisté. Pozorne ošetrované rezné nástroje s ostrými reznými
hranami sa menej zasekávajú a ľahšie sa vedú.
g) Používajte elektrické náradie, príslušenstvo, pracovné nástroje atď. podľa týchto pokynov a tak,
ako je to pre tento špeciálny typ náradia predpísané. Pritom zohľadnite pracovné podmienky a
činnosť. Používanie elektrického náradia na iné ako určené účely môže viesť k nebezpečným
situáciám.
5) Servis
a) Svoje elektrické náradie nechajte opravovať iba kvalifikovanéj osobe, ktorá bude používať
originálne náhradné dielce. Tým zabezpečíte, že zostane zachovaná úroveň bezpečnosti elektrického
náradia ako pred opravou.
BEZPEČNOSTNÉ POKYNY PRE LEŠTIČKY A ROVINNÉ BRÚSKY
Bezpečnostné upozornenia spoločné pre pracovné činnosti leštenie a rovinné brúsenie:
17

a) Toto elektromechanické náradie je určené pre použitie ako leštička alebo rovinná brúska. Čítajte
všetky bezpečnostné varovania, inštrukcie, ilustrácie a špecifikácie dané pre toto
elektromechanické náradie. Nedodržanie všetkých nižšie uvedených pokynov môže mať za následok
úraz elektrickým prúdom, požiar alebo vážne zranenie.
b) Neodporúča sa vykonávať týmto náradím pracovné činnosti ako je brúsenie, brúsenie sdrôtenou
kefou, alebo rezanie.Vykonávanie pracovných činností, pre ktoré nie je toto náradie určené, môže
vytvoriť riziko a spôsobiť zranenie osoby.
c) Nepoužívajte príslušenstvo, ktoré nie je výslovne navrhnuté a odporučené výrobcom náradia.
Skutočnosť, že príslušenstvo je možné pripojiť k vášmu náradiu, nezaručuje jeho bezpečnú
prevádzku.
d) Menovité otáčky príslušenstva sa musia aspoň rovnať maximálnym otáčkam, ktoré sú vyznačené
na náradiu. Príslušenstvo, ktoré pracuje pri vyšších otáčkach, ako sú jeho menovité otáčky, sa môže
rozlomiť a rozpadnúť.
e) Vonkajší priemer a hrúbka vášho príslušenstva musí byť v medziach menovitého rozsahu pre vaše
elektromechanické náradie. Príslušenstvo nesprávnej veľkosti nemôže byť dostatočne chránené ani
ovládané.
f) Závitový upevňovací prvok príslušenstva musí odpovedaťzávitu vretenanáradia. Upínací otvor
príslušenstva, ktoré samontuje na príruby, musí byť vhodný prevymedzujúci priemer príruby.
Príslušenstvo, ktoré neodpovedá montážnym rozmerom elektromechanického náradia, bude
nevyvážené, môže nadmerne vibrovaťa môže spôsobiťstratu kontroly.
g) Nepoužívajte poškodené príslušenstvo. Pred každým použitím prekontrolujte príslušenstvo:
ubrúsiacich kotúčov odštiepenie a praskliny, u oporných podložiek trhliny, roztrhnutie alebo
nadmerné opotrebenie, u drôtených kief uvoľnené alebo prasknuté drôty. Ak príslušenstvo alebo
náradie spadlo, prekontrolujte poškodenie alebo namontujte nepoškodené príslušenstvo. Po
prekontrolovaní a namontovaní príslušenstva sa vy aj okolostojaci postavte tak, aby ste sa
nachádzali mimo roviny rotujúceho príslušenstva a nechte po dobu jednej minúty náradie bežať pri
najvyšších otáčkach naprázdno. V priebehu tejto skúšobnej doby sa poškodené príslušenstvo
obvykle rozlomí alebo rozpadne.
h) Používajte osobné ochranné pomôcky. V závislosti od použitia, používajte tvárový štít,
bezpečnostné ochranné okuliare alebo bezpečnostné okuliare. V primeranom rozsahu používajte
prachovú masku, chrániče uší, rukavice a pracovnú zásteru, schopnú zadržať malé úlomky brusiva
alebo obrobku. Ochrana očí musí byť schopná zadržať odlietavajúce úlomky, ktoré vznikajú pri
rôznych pracovných činnostiach. Prachová maska alebo respirátor musí byť schopný odfiltrovať
čiastočky, ktoré vznikajú pri vašej činnosti. Dlhotrvajúce vystavenie hluku s vysokou intenzitou môže
spôsobiť stratu sluchu.
i) Udržujte okolostojacich v bezpečnej vzdialenosti od pracovného priestoru. Každý, kto vstupuje do
pracovného priestoru, musí používať osobné ochranné pomôcky. Úlomky obrobku alebo
poškodené príslušenstvo môžu odlietnuť a spôsobiť zranenie aj mimo bezprostredný pracovný
priestor.
j) Pri práci, kedy by sa mohol obrábací nástroj dotknúť skrytého vedenia alebo vlastného
pohyblivého prívodu, držte náradie iba v miestach izolovaného uchopovacieho povrchu. Rezací
nástroj pri dotyku so „živým“ vodičom môže spôsobiť, že prístupné kovové časti náradia sa stanú
„živými“, a tým príde k úrazu užívateľa elektrickým prúdom.
k) Umiestnite pohyblivý prívod mimo dosah rotujúceho nástroja. Ak stratíte kontrolu, môže prísť
kprerezaniu alebo prebrúseniu pohyblivého prívodu, a vaša ruka alebo paža môže byť vtiahnutá do
rotujúceho nástroja.
18

l) Nikdy nepokladajte elektromechanické náradie, dokiaľ sa nástroj úplne nezastaví. Rotujúci nástroj
sa môže zachytiť o povrch a vytrhnúť náradie z vašej kontroly.
m) Nikdy nespúšťajte elektromechanické náradie v priebehu prenášania na vašej strane. Náhodný
dotyk s rotujúcim nástrojom môže zaseknúť váš odev, pritiahne nástroj k vášmu telu.
n) Pravidelne čistite vetracie otvory náradia. Ventilátor motora vťahuje prach dovnútra skrine a
nadmerné nahromadenie kovového prachu môže spôsobiť elektrické nebezpečenstvo.
o) Nepracujte s elektromechanickým náradím v blízkosti horľavých materiálov. Mohlo by prísť ku
vznieteniu týchto materiálov od iskier.
p) Nepoužívajte príslušenstvo, ktoré vyžaduje chladenie kvapalinou. Použitie vody, alebo iných
chladiacich kvapalín môže spôsobiť úrazalebo usmrtenie elektrickým prúdom.
Spätný vrh a súvisiace varovanie
Spätný vrh je náhla reakcia na zovretie alebo zaseknutie rotujúceho kotúča, opornej dosky, kefy alebo
iného nástroja. Zovretie alebo zaseknutie spôsobí prudké zastavenie rotujúceho nástroja, ktoré
nasledovne spôsobí, že nekontrolované náradie sa pohybuje v smere opačnom k otáčaniu nástroja
vbode uviaznutia.
Napríklad: ak príde k zovretiu alebo zaseknutiu brúsiaceho kotúča v obrobku, hrana kotúča, ktorá
vstupuje do bodu zovretia, sa môže zahryznúť do povrchu materiálu a spôsobí, že kotúč je vytlačený
nahor alebo odhodený. Kotúč môže v závislosti na smere pohybu kotúča v bode zaseknutia buď vyskočiť
smerom k užívateľovi alebo od neho. Brúsiace kotúče môžu v týchto prípadoch tiež prasknúť.
Spätný vrh je výsledkom nesprávneho používania elektromechanického náradia alebo nesprávnych
pracovných postupov či podmienok a je možné mu zabrániť správnym dodržaním nižšie popísaných
bezpečnostných opatrení.
a) Náradie držte pevne a udržujte správnu polohu vášho tela a paže tak, aby ste boli schopní odolať
silám spätného vrhu. Vždy používajte pomocnú rukoväť, ak je ňou náradie vybavené, pre
maximálnu kontrolu nad spätným vrhom alebo reakčným krútiacim momentom pri uvedení do
chodu. Užívateľ je schopný kontrolovať reakčné krútiace momenty a sily spätného vrhu, ak dodržiava
správne bezpečnostné opatrenia.
b) Nikdy sa nepribližujte rukou k rotujúcemu nástroju. Nástroj môže spätným vrhom ruku odmrštiť.
c) Nestojte v priestore, kam sa môže náradie dostať, ak príde ku spätnému vrhu. Spätný vrh vrhne
náradie v smere opačnom k pohybu kotúča v bode zaseknutia.
d) Venujte zvláštnu pozornosť opracovaniu rohov, ostrých hrán apod. Predchádzajte poskakovaniu a
zaseknutiu nástroja. Rohy, ostré hrany alebo poskakovanie majú tendenciu zaseknúť rotujúci nástroj
a spôsobiť stratu kontroly alebo spätný vrh.
e) Nepripájajte k náradiu peľový reťazový rezbársky kotúč alebo peľový kotúč so zubami. Tieto kotúče
spôsobujú často spätný vrh a stratu kontroly.
Bezpečnostné varovania špecifické pre pracovné činnosti rovinného brúsenia:
a) Nepoužívajte žiadny nadrozmerný brúsny papier, ale dodržiavajte údaje výrobcu o rozmeroch
brúsnych papierov. Veľký brúsny papier, ktorý presahuje okraj brúsneho taniera, môže spôsobiť
poranenie a viesť k zablokovaniu, alebo k roztrhnutiu brúsnych listov alebo k spätnému rázu.
Doplnkové bezpečnostné varovania špecifické pre pracovné činnosti leštenia:
a) Nepripusťte, aby boli uvoľnené niektoré súčiastky leštiaceho návleku, najmä upevňovacie šnúrky.
Všetky upevňovacie šnúrky založte alebo skráťte. Uvoľnené otáčajúce sa upevňovacie šnúrky by
mohli zachytiť prsty obsluhy, alebo by sa mohli zachytiť v obrobku.
19

ZOSTAVENIE A PRÍPRAVA
Pozor! Nebezpečenstvo zranenia. Pred vykonávaním akejkoľvek operácie vytiahnite
vidlicuprívodného kábla zo zásuvky!
Pripevnenie rukoväte
Leštička sa pri práci musí držať oboma rukami a nesmie byť používaná bez prídavnej rukoväte . Pribalené
sú dve rukoväte – priama (8) a oblúková (1).
•Pokiaľ vyberiete priamu rukoväť (8), naskrutkujte ju do jedného z troch závitových otvorov (2) na
prevodovej skrini (vľavo, vpravo a hore).
•Pokiaľ zvolíte oblúkovú rukoväť (1), priskrutkujte ju pomocou skrutiek (3) do dvoch postranných
závitových otvorov.
•Pri práci majte rukoväť vždy dotiahnutú.
Informácia kleštiacim kotúčom / brúsnym papierom
Leštička používavýmenné leštiace kotúče a brúsne papiere spriemerom 180 mm srýchloupínaním na
suchý zips, vhodné pre tanierové unášače (11) so závitovým otvorom M14. Pre molitanové kotúče môžu
byť používané návleky.
Montáž tanierového unášača
•Stlačte tlačidlo blokovania hriadeľa (9) a otáčajte hriadeľom (10), dokiaľ sa nezamkne.
•Naskrutkujte unášač na závit hriadeľa a dotiahnite ho. Uvoľnite blokovanie hriadeľa.
Upnutie leštiaceho kotúča / brúsneho papiera
•Suchý zips na tanierovom unášači (11) očistite jemným poklepaním.
•Na unášač umiestnite leštiaci kotúč (12, 14) alebo brúsny papier (15) tak, že ho zarovnáte podľa
okrajov a potom ho pevne pritlačte.
20
