MSI X99A SLI PLUS User manual

X99A SLI PLUS
Motherboard
G52-78851XN
Preface

ii
Preface
Preface
Copyright Notice
The material in this document is the intellectual property of MICRO-STAR
INTERNATIONAL. We take every care in the preparation of this document, but no
guarantee is given as to the correctness of its contents. Our products are under
continual improvement and we reserve the right to make changes without notice.
Trademarks
All trademarks in this manual are properties of their respective owners.
￭MSI®is registered trademark of Micro-Star Int’l Co.,Ltd.
￭NVIDIA®is registered trademark of NVIDIA Corporation.
￭ATI®is registered trademark of AMD Corporation.
￭AMD®is registered trademarks of AMD Corporation.
￭Intel®is registered trademarks of Intel Corporation.
￭Windows®is registered trademarks of Microsoft Corporation.
￭AMI®is registered trademark of American Megatrends Inc.
￭Award®is a registered trademark of Phoenix Technologies Ltd.
￭Sound Blaster®is registered trademark of Creative Technology Ltd.
￭Realtek®is registered trademark of Realtek Semiconductor Corporation.
￭JMicron®is registered trademark of JMicron Technology Corporation.
￭Netware®is registered trademark of Novell, Inc.
￭Lucid®is trademark of LucidLogix Technologies, Ltd.
￭VIA®is registered trademark of VIA Technologies, Inc.
￭ASMedia®is registered trademark of ASMedia Technology Inc.
￭iPad, iPhone, and iPod are trademarks of Apple Inc.
￭Qualcomm Atheros and Killer are trademarks of Qualcomm Atheros Inc.
Revision History
Revision Revision History Date
V1.1 Release for X99A SLI PLUS 2015/01

Preface
iii
Preface
Smartphone Application
MSI+is a smart web gadget that works as a shopping navigator and
provides specs comparison for IT buyers. With a simple tap of the
smartphone, you'll e󰘲ciently locate your ideal products from a wide
variety of choices and, if product details are required, you may easily
download user manuals within minutes. Better yet, the power calculator
provides accurate estimates of power unit capacity for DIY users.
Technical Support
If a problem arises with your system and no solution can be obtained from the user’s
manual, please contact your place of purchase or local distributor. Alternatively,
please try the following help resources for further guidance.
Visit the MSI website for technical guide, BIOS
updates, driver updates, and other information:
http://www.msi.com/support/
Contact our technical sta󰘯 at:
http://register.msi.com/

Русский
Благодарим вас за выбор системной платы серии X99A SLI
PLUS(MS-7885 v1.X) ATX. Материнские платы серии X99A SLI PLUS на
базе чипсета Intel® X99 и обеспечивают оптимальную производительность
системы. Платы серии X99A SLI PLUS, обеспечивают высокую
производительность и являются профессиональными платформами для
настольных ПК, благодаря совместимости с усовершенствованными
процессорами Intel® LGA2011-3.

Русский
Ru-2
Характеристики материнской платы
Поддержка
Процессоров
■ Поддержка процессоров Extreme Edition New Intel®Core™ i7
для сокета LGA2011-3
Чипсет ■Intel® X99 Express Чипсет
Память ■ 8x DDR4 слотов памяти с поддержкой до 128ГБ
■ Поддержка DDR4-2133/ 2200(OC)/ 2400(OC)/ 2600(OC)/
2666(OC)/ 2750(OC)/ 3000(OC)/ 3110(OC)/ 3333(OC)
■ Четыерхканальная архитектура памяти
■ Поддержка non-ECC, небуферизованной памяти
■ Поддержка Intel® Extreme Memory Pro󰘰le (XMP)
Слоты
расширения ■ 4x слота PCIe 3.0 x16, поддержка режима 3-way
- режим 1-way: x16/ x0/ x0/ x0
- режим 2-way: x16/ x16/ x0/ x0*, 16/ x8/ x0/ x0**
- режим 3-way: x16/ x16/ x0/ x8*, x8/ x8/ x8/ x0**
■ 2x слота PCIe 2.0 x1
* Для процессоров поддерживающих 40 линий PCIe
** Для процессоров поддерживающих 28 линий PCIe
Поддержка
Multi-GPU
■ Поддержка Технологии 3-Way AMD®CrossFireTM*
■ Поддержка Технологии 3-Way NVIDIA®SLITM
* Поддержка Windows 7 и Windows 8/ 8.1
Устройства
хранения
данных
■ Чипсет Intel®X99 Express
■ 10x портов SATA 6Гб/с (2x порта зарезервированы для
порта SATA Express)*
- SATA1~6 поддерживает RAID 0, RAID 1, RAID 5 и RAID 10
- Порты SATA7~10 только поддерживает режим IDE и
режим AHCI.
- Поддержка Технологии Intel®Smart Response (Windows 7/
8/ 8.1)
■ 1x порт SATA Express*
■ 1x порт M.2, поддерживает скорость до 32Гб/с**
- порт M.2 поддерживает модуль длины в 4.2см/ 6см/ 8см
- Интерфейс M.2 PCIe не поддерживает RAID 0, RAID1,
RAID 5 и RAID 10.
* Порты SATA Express и SATA5~6 будут недоступны при установке модуля
интерфейса M.2 SATA в порт M.2.
** Intel RST не поддерживает PCIe M.2 SSD и Legacy ROM.
USB ■ Чипсет Intel®X99 Express
- 6x портов USB 3.0 (2 порта на задней панели, 4 порта
доступны через внутренние USB 3.0 разъемы*)
- 6x портов USB 2.0 (2 порта на задней панели, 4 порта
доступны через внутренние USB 2.0 разъемы)
■ASMedia ASM1142
- 2x порта USB 3.1 на задней панели
■VIA VL805
- 4x порта USB 3.0 на задней панели
* Внутренний JUSB1 разъем поддерживает MSI Super Charger.
Аудио ■Realtek®ALC892 Codec
- 7.1-канальный High De󰘰nition Audio
- Поддержка выход S/PDIF
LAN ■ 1x Intel I218 Гигабитный Сетевой контроллер

Русский
Ru-3
Разъемы
на задней
панели
■ 1x комбинированный порт PS/2 клавиатуры/ мыши
■ 2x порта USB 2.0
■ 1x кнопка очистки данных CMOS
■ 6x портов USB 3.0
■ 2x портов USB 3.1
■ 1x порт LAN (RJ45)
■ 1x оптический разъем S/PDIF ВЫХОД
■ 5x OFC аудиоразъемов
Разъемы на
плате ■ 1x 24-контактный ATX основной разъем питания
■ 1x 8-контактный ATX 12В разъем питания
■ 10x разъемов SATA 6Гб/с
■ 1x разъем SATA Express
■ 1x разъем M.2
■ 2x разъема USB 2.0 (Поддержка 4 дополнительных портов
USB 2.0)
■ 2x разъема USB 3.0 (Поддержка 4 дополнительных портов
USB 3.0)
■ 2x 4-контактные разъемы вентилятора ЦП
■ 3x 4-контактные разъемы вентилятора системы
■ 1x аудиоразъем на передней панели
■ 2x разъема панели системы
■ 1x разъем модуля TPM
■ 1x разъем датчика открытия корпуса
■ 1x джампер очистки данных CMOS
■ 1x переключатель режима медленной загрузки
■ 1x кнопка питания
■ 1x кнопка сброса
■ 1x кнопка OC Genie
■ 1x переключатель Multi-BIOS
Контроллер
ввода-
вывода
■ NUVOTON NCT6792 Чип-контроллера
Hardware
Mонитор ■ Детектирование температуры CPU/Системы
■ Детектирование скорости вентилятора CPU/Системы
■ Контроль скорости вентилятора CPU/Системы
Функции
BIOS
■ 2x 128 Мб флэш
■ Мультиязычный интерфейс БИОС
■ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0
■ Multi-язык
Особенные
функции ■Military Class 4
■OC Genie 4
■CLICK BIOS 4
■NVIDIA SLI
■AMD CrossFire
■Easy Button
■Clear CMOS Button
■Total Fan Control
■Super Charger
■Smart Utilities
■Command Center
■ECO Center

Русский
Ru-4
Программное
обеспечение ■ Драйверы
■MSI
- Command Center
- Live Update 6
- Smart Utilities
- Super Charger
- Fast Boot
- ECO Center
■Norton Internet Security Solution
■Intel Extreme Tuning Utility
Форм-фактор ■ ATX Форм-фактор
■ 12 дюймов x 9.6 дюймов (30.5 см x 24.4 см)
Последние сведения о поддержке процессора
можно получить по адресу http://www.msi.com/
cpu-support/
Дополнительные сведения о совместимых компонентах
можно получить по адресу
http://www.msi.com/test-report/

Русский
Ru-5
Блок-схема
LPC Bus 2 x USB 3.1
4 Channel DDR4 Memory
4 x USB 3.0
6 x USB 3.0
1 x SATA Express
1 x M.2
10 x SATA 6Gb/s
6 x USB 2.0
PCI Express Bus
PCI Express Bus
PCI Express Bus
PS/2 Mouse / Keyboard
Intel I218
Gigabit LAN
DMI 2.0
PCI Express 3.0 PCI Express 3.0 PCI Express 3.0 PCI Express 3.0
PCI Express Bus
Switch
X99 PCH
Haswell-E
Processor
LGA2011-3 CPU
NV6792
Super I/O
Realtek
ALC892
VIA
VL805
ASMEDIA
ASM1142
x1
x1
x2
x1
x4
x2
x1
Switch
Switch
(2 ports reserved for SATA Express)
OR
S/PDIF-Out
Line-In/ SS-Out
Line-OutRS-Out
CS-Out
MIC
PCIe x1 slot
PCIe x1 slot
■ Подробное описание см. в разделе документации “Характеристики
материнской платы”.

Русский
Ru-6
SATA3_4SATA9_10 SATA1_2SATA7_8
Краткое руководство по разъемам
CPUFAN1
PCI_E1
PCI_E2
PCI_E3
PCI_E4
PCI_E5
JPWR1
JUSB4
SATA1_2
SATA3_4
SATA7_8
JPWR2
CPU
Задняя
панель
JUSB1
M2_1
JTPM1
DIMM1
DIMM2
DIMM3
DIMM4
CPUFAN2
SYSFAN3
JSLOW1
OC1
POWER1
RESET1
SATA9_10
JCI1
JFP1
JFP2
JBAT1
JUSB3
JUSB2
SYSFAN2
SYSFAN1
JAUD1
SATA6
BIOS1
DIMM8
DIMM7
DIMM6
DIMM5
SATA5
PCI_E6

Русский
Ru-7
Справочное руководство по разъемам
Наименование порта Тип порта Страница
Задняя панель Ru-8
BIOS1 Переключатель Multi-BIOS Switch Ru-30
CPUFAN1~2,SYSFAN1~3 Разъемы питания вентиляторов Ru-22
CPU Разъем LGA2011-3 CPU Ru-11
DIMM1~8 Память Ru-14
JAUD1 Аудио коннектор передней панели Ru-26
JBAT1 Джампер очистки данных CMOS Ru-29
JCI1 Разъем датчика открытия корпуса Ru-25
JFP1, JFP2 Разъемы панели системы Ru-23
JPWR1~2 Разъемы питания ATX Ru-18
JSLOW1 Переключатель режима медленной загрузки Ru-29
JTPM1 Разъем модуля ТРМ Ru-26
JUSB1~2 Разъемы расширения USB 3.0 Ru-24
JUSB3~4 Разъемы расширения USB 2.0 Ru-25
M2_1 Порт M.2 Ru-21
OC1 Кнопка OC Genie Ru-27
PCI_E1~6 Слоты Расширения PCIe Ru-19
POWER1 Кнопка питания Ru-28
RESET1 Кнопка перезагрузки Ru-28
SATA1~10 Разъемы SATA Ru-20
SATA_EX1 Pазъем SATA Express Ru-21

Русский
Ru-8
Краткое руководство по работе с задней панелью
▶Порт PS/2
Комбинированный разъем DIN PS/2® для подключения мыши/клавиатуры с
интерфейсом PS/2®.
▶Кнопка очистки данных CMOS
На плате установлена CMOS-память с питанием от внешней батареи, хранящая
данные о конфигурации системы. С помощью памяти CMOS операционная
система (ОС) автоматически загружается каждый раз при включении. Если у вас
возникает необходимость сбросить конфигурацию системы (очистить данные
CMOS), воспользуйтесь этой кнопкой.
▶Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и другие USB 2.0-совместимые устройства.
▶Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
▶Порт USB 3.1
Порт USB 3.1 обратно совместим с устройствами USB 3.0/ 2.0. Поддержка
передачи данных со скоростью до 10 Гбит/с (SuperSpeed USB 10 Гбит/с).
Внимание
Для использования устройств USB 3.0/ 3.1 их следует подключать к порту USB
3.0/ 3.1. Используемый USB-кабель должен быть совместим со стандартом USB
3.0/ 3.1.
Оптический
выход S/PDIF
Линейный
вход/SS-Выход
Линейный
выход
RS-Выход
CS-Выход
Порт USB 3.0
Кнопка
очистки
CMOS
Порт LAN
Порт PS/2
Порт USB 2.0 Порт USB 3.0
Порт USB 3.1
Порт USB 3.0
Микрофон

Русский
Ru-9
▶Порт LAN
Стандартный разъем RJ-45 для подключения к локальной вычислительной сети
(LAN).
LINK/ACT
LED
SPEED
LED
Индикатор Состояние
индикатора Описание
Link/ Activity LED
(Подключение/
Работа
индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость
передачи
данных)
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
▶Оптический выход S/PDIF
Разъем S/PDIF (цифровой интерфейс Sony/Philips) предназначен для передачи
цифрового аудио на внешние громкоговорители через оптоволоконный кабель.
▶Аудиоразъемы
Эти разъемы используются для подключения аудиоустройств.
■ Линейный вход/ SS-Выход: Линейный вход служат для подключения
внешних источников звукового сигнала. SS-Выход — выход на боковые
колонки пространственного звука в режиме 7.1.
■ Линейный выход: Разъем для подключения динамиков или наушников.
■ Микрофон: Разъем для подключения микрофона.
■ RS-выход: Выход на задние колонки пространственного звука в режиме
4/ 5.1/ 7.1.
■ CS-выход: Выход на центральную колонку и сабвуфер в режиме 5.1/ 7.1.

Русский
Ru-10
ЦП (центральный процессор)
Внимание
Перегрев
Перегревание может привести к серьезному повреждению процессора и
материнской платы. Всегда проверяйте работоспособность вентилятора для
защиты процессора от перегревания. При установке вентилятора нанесите
ровный слой термопасты (или термоленту) между ЦП и вентилятором для
увеличения теплопередачи.
Замена ЦП
При замене процессора всегда отключайте блок питания системы и вынимайте
шнур питания из розетки, чтобы избежать повреждения процессора.
Разгон
Эта системная плата разработана с учетом возможности "разгона". Перед
выполнением разгона системы убедитесь в том, что все компоненты системы
смогут выдержать разгон. Производитель не рекомендует использовать
параметры, выходящие за пределы технических характеристик устройств.
Гарантия MSI не распространяется на повреждения и другие возможные
последствия ненадлежащей эксплуатации и несоблюдения технических
характеристик изделия.
Процессор LGA2011-3
На поверхности
процессора LGA2011-
3 имеются четыре
знака совмещения и
золотой треугольник для
правильной установки
процессора относительно
материнской платы.
Золотой треугольник
указывает на контакт 1.
Золотой треугольник
указывает на контакт
1
Выемка

Русский
Ru-11
3. Откройте загрузочную пластину, надавив на петличный рычаг.
4. Возьмитесь за выступ, как только он приподнимется над сокетом и
полностью откройте загрузочною пластину.
1. Поднимите петличный рычаг. Вы можете идентифицировать петличный
рычаг как показано на рисунке ниже. На одном из концов рычага имеется
специальный зацеп.
2. Поднимите прижимной рычаг.
Рычаг
фиксации
Рычаг фиксации
Удерживающая
петля
Установка ЦП и радиатора
При установке процессора обязательно установите радиатор ЦП. Радиатор ЦП
предупреждает перегревание и обеспечивает стабильность работы системы.
Ниже представлены инструкции по правильной установке процессора и
радиатора ЦП. Неправильная установка приводит к выходу из строя процессора
и материнской платы.
Видео Демонстрация
Смотрите видео, чтобы узнать как установить процессор и
кулер:
http://youtu.be/WPhyn2C5mgs

Русский
Ru-12

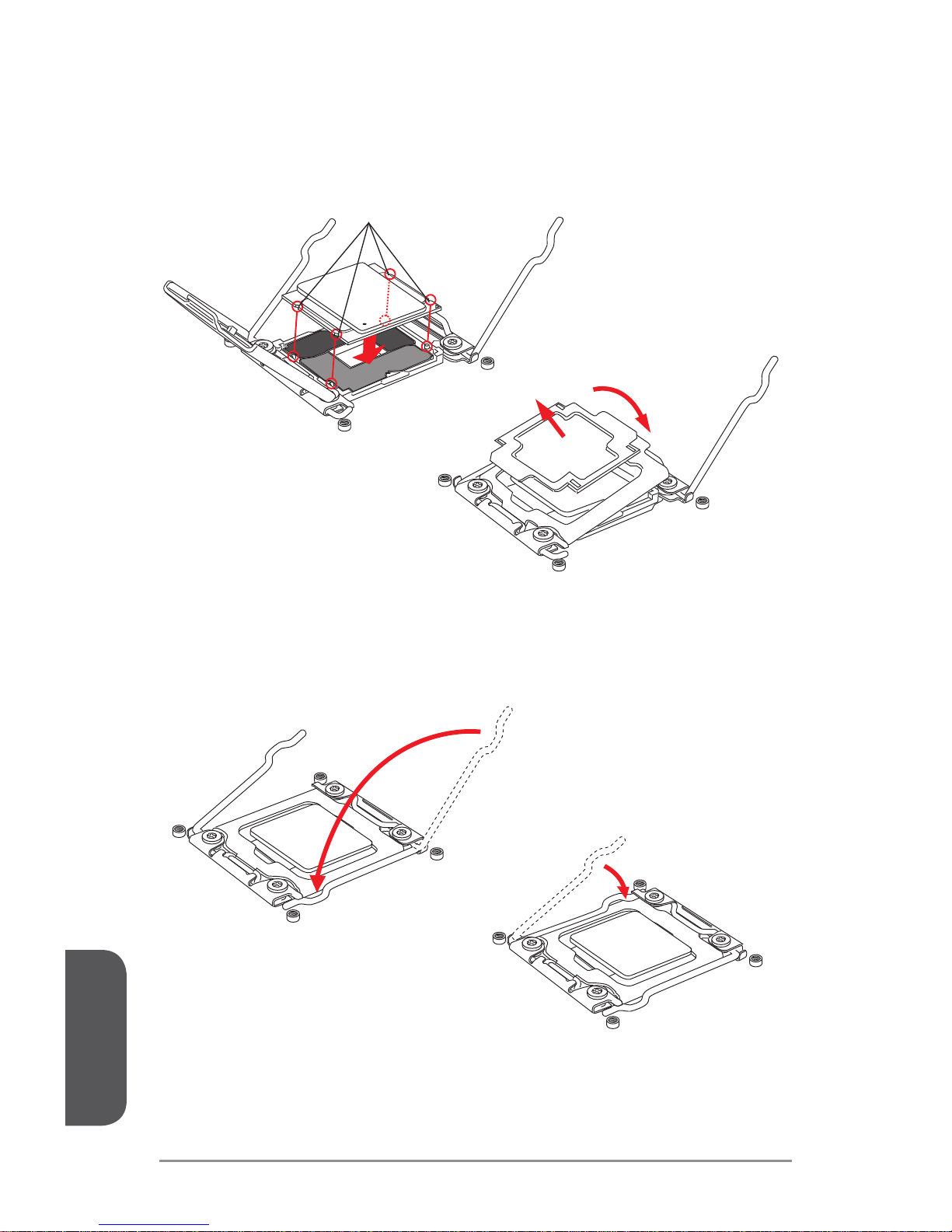

7. Аккуратно закройте прижимной рычаг и зафиксируйте его на сокете.
8. Аккуратно закройте петличный рычаг и зафиксируйте его на сокете.
5. Выравняйте процессор относительно сокета. Процессор необходимо
держать за края контактами вниз. Для правильной установки ключи на
процессоре должны совпадать с ключами сокета.
6. Закройте загрузочную пластину и удалите защитную пластиковую крышку.
Ключи совмещения

Русский
Ru-13

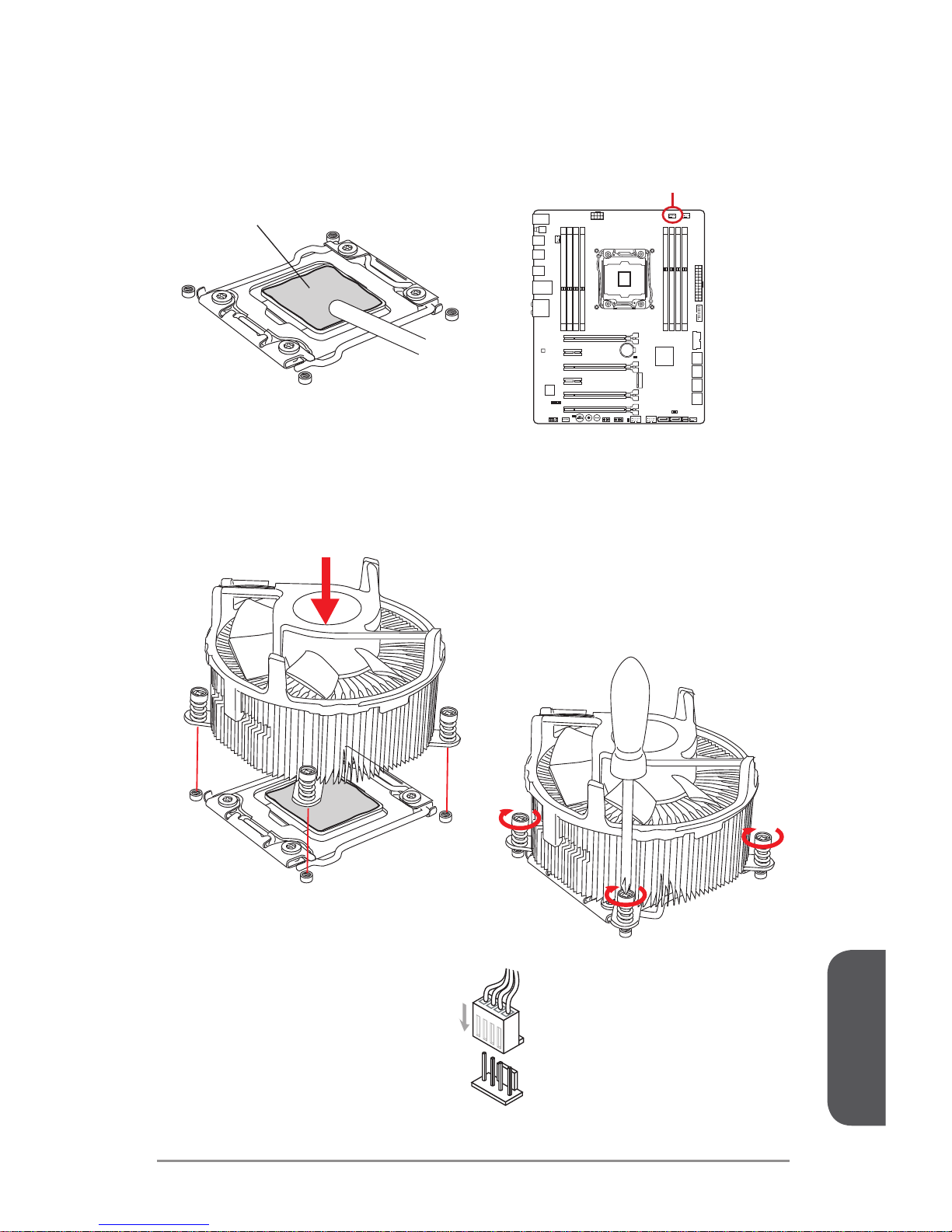

9. Ровно нанесите тонкий слой термопасты на поверхность процессора. Это
поможет улучшить теплоотвод и предотвратит перегрев процессора.
10. Найдите на плате коннектор процессорного вентилятора.
11. Расположите радиатор охлаждения так, чтобы его провода смотрели на
коннектор питания вентилятора, а элементы крепления располагались над
соответствующими отверстиями в плате.
12. Используйте отвертку, чтобы закрепить четыре невыпадающих винта (9 inch-
pounds).
13. И, наконец, подключите кабель
вентилятора процессора
к разъему вентилятора на
системной плате.
Термопаста
SATA3_4SATA9_10 SATA1_2SATA7_8
CPUFAN1

Русский
Ru-14
Память
Разъемы DIMM предназначены для установки модулей памяти.
SATA3_4SATA9_10 SATA1_2SATA7_8
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Видео Демонстрация
Смотрите видео, чтобы узнать как установить память по
указанному адресу.
http://youtu.be/T03aDrJPyQs
Поддержка четырехканального режима работы
Эта плата поддерживает четырехканальный режим работы памяти. Два DIMM
слота образуют один канал. Модули памяти могут передавать данные по
четырем каналам одновременно, увеличивая тем самым производительность
работы системы. Для получения более подробной информации см. таблицуниже.
Определение каналов памяти
Канал Слот DIMM
Канал A DIMM1, DIMM2
Канал B DIMM3, DIMM4
Канал C DIMM5, DIMM6
Канал D DIMM7, DIMM8
Внимание
• Модули DDR4 не взаимозаменяемы с модулями DDR3, стандарт DDR4 не
поддерживает обратную совместимость. Модули памяти DDR4 следует
устанавливать в разъемы DDR4 DIMM.
• Всегда устанавливайте модуль памяти сначала в DIMM1 слот.
• В связи со спецификой использования ресурсов микропроцессора, при
установке модулей памяти емкостью 16 ГБ во все разъемы DIMM системная
память определяется только до 127+ ГБ (неполные 128 ГБ).

Русский
Ru-15
Установка модулей памяти в многоканальном режиме
Двух канальный режим
Установлены
модули DIMM (2
модуля памяти) Схема установки
DIMM1, DIMM5
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Трех канальный режим
Установлены
модули DIMM (3
модуля памяти) Схема установки
DIMM1, DIMM3, DIMM5
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Четырех канальный режим
Установлены
модули DIMM (4
модуля памяти) Схема установки
DIMM1, DIMM3,
DIMM5, DIMM7
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5

Русский
Ru-16
Четырех канальный режим
Установлены
модули DIMM (6
модулей памяти) Схема установки
DIMM1, DIMM2, DIMM3,
DIMM5, DIMM6, DIMM7
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Установлены
модули DIMM (8
модулей памяти) Схема установки
DIMM1, DIMM2,
DIMM3, DIMM4,
DIMM5, DIMM6,
DIMM7, DIMM8
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Внимание
Для более стабильной работы системы в двухканальном/ трехканальном/
четырехканальном режимах, модули памяти должны быть одинакового типа,
количества и емкости. И для каждого канала, установка модулей должна
начинаться с нечетного DIMM слота.

Русский
Ru-17

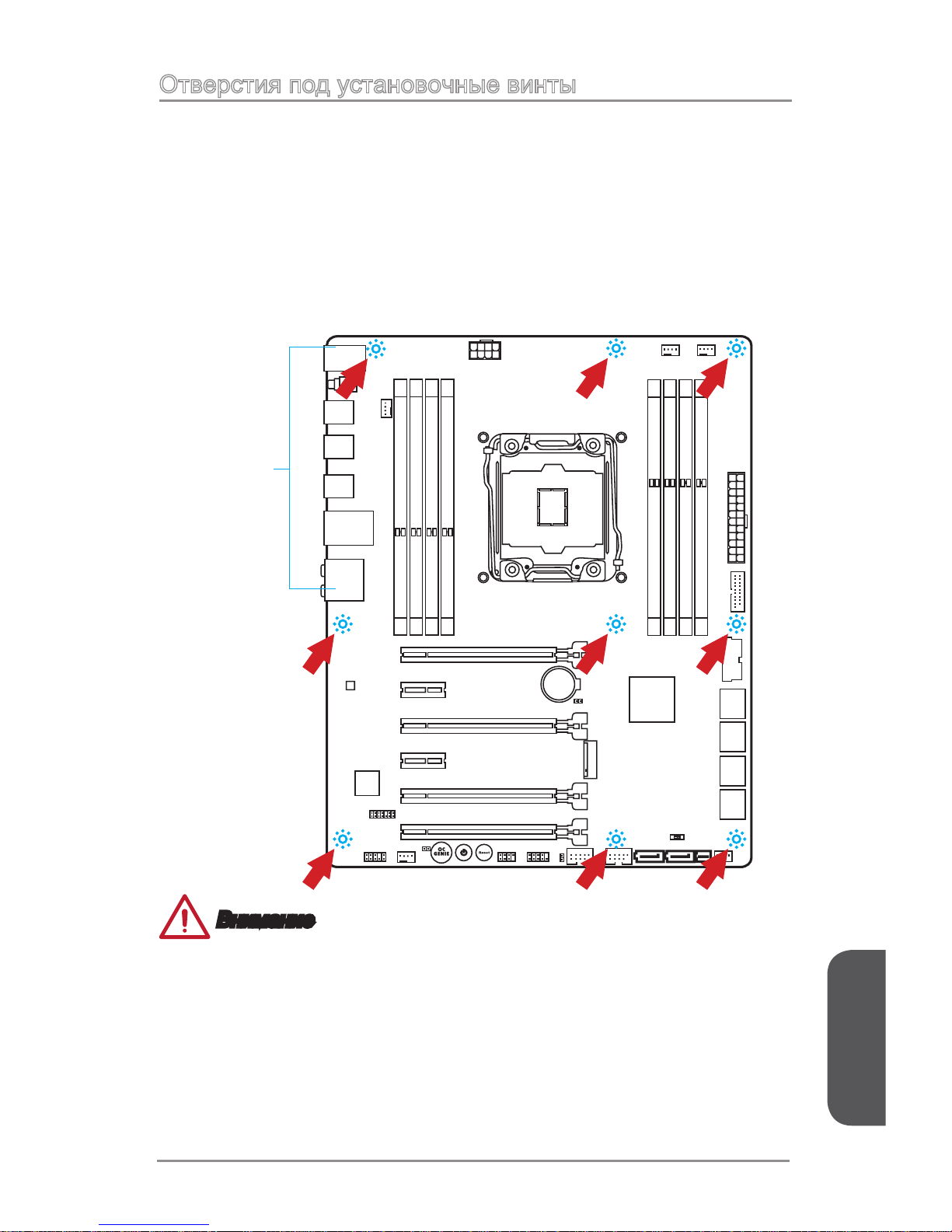

Отверстия под установочные винты
Для установки материнской платы на монтажной плате системного блока
сначала установите необходимые установочные стойки. Если в комплект
поставки системного блока входит задняя панель ввода-вывода, замените
ее задней панелью ввода-вывода, которая поставляется с материнской
платой. Задняя панель ввода-вывода без труда устанавливается в системном
блоке компьютера без применения винтов. Совместите установочные стойки
монтажной платы с отверстиями под установочные винты на материнской
плате и закрепите материнскую плату винтами, которые поставляются вместе с
системным блоком. Ниже показано расположение отверстий под установочные
винты. Дополнительную информацию см. в руководстве к системному блоку.
Внимание
• Положите материнскую плату на ровную и чистую поверхность.
• Во избежание повреждения материнской платы, закрепляйте электронные
компоненты на установочных стойках, избегая их соприкосновения с
системным блоком.
• Проверьте надежность крепления всех металлических компонентов на
материнской плате или внутри системного блока. Незакрепленные детали
могут привести к короткому замыканию материнской платы.
Разъемы ввода-вывода должны быть направлены в сторону задней панели системного блока. Совместите их с отверстиями на задней панели ввода-вывода.
SATA3_4SATA9_10 SATA1_2SATA7_8
