Mugen Selki E0001 MBX-5 CAR KIT User manual

Avto v merilu 1:8 na notranje
izgorevanje – OFF-ROAD
NAVODILO ZA UPORABO
INSTRUCTION MANUAL
E0001 /1504 . 0002
•
•
E0001 MBX-5 Avto za sestavljanje -
E0001 MBX-5 CAR KIT
TEHNIČNE SPECIFIKACIJE
• Tehnični podatki
-Dolžina 480mm
-Širina 308mm
-Višina
182mm
-Medosna razdalja
324~329mm
-Prestavno razmerje
11.79:1
-Teža okrog 3400g
- 3 Diferenciali s kardanskim pogonom
- Univerzalni zgibi (spredaj/sredina/zadaj)
- H.D. amortizer z Ø3,5mm osovino
- A70-75 (T6) 3mm podvozje
- A70-75 (T6) 3mm S/Z nosilec amortizerjev
-Škatlica za sprejemnik in spr.baterije
-3-kraka aluminijasta sklopka
-Karbonska plošča za elektroniko
-Karbonski nosilec sredinskega diferenciala
-Karbonska vez za zavijanje
-Dvodelni nosilec sredinskega diferenciala
-Nova karoserija
• 3 Diff. Shaft Drive 4WD
• Universal Joint (Front/Center/Rear)
• H. D. Damper w/ ¢3.5mm Damper Shaft
• A70-75 (T6) 3mm Main Chassis
• A70-75 (T6) 3mm F /R Damper Stay
• Receiver & Receiver Battery Box
• 3pcs. AI. Clutch Shoe
• Carbon Radio Plate
• Carbon Center Diff. Mount Plate
• Carbon Steering Brace
• 2pcs. Center Diff. Mount
• New Body
•
Technical Data.
• Length 480mm
• Width 308mm
• Height 182mm
• Wheel Base 324~329mm
• Gear Ratio 11.79:1
• Weight About 3400g
Ostala potrebna oprema:2 kanalna naprava in 2 servo motorja / baterije za sprejemnik / 3,5ccm motor / izpuh / gume / štarter za motor /
pribor za barvanje karoserije / gorivo.
Vsebina kompleta se lahko spremeni brez predhodnega opozorila.
Other necessary equipment: 2ch Propo and 2 servo/Receiver Battery (2+3) /21 Class Rear Exhaust Engine (only chassis kit)/
Muffler/Manifold/Manifold Spring/tire&lnner Foam/ Engine Starter/Body paint tools/Fuel
The contents are subject to change without notice due to product improvements and specification changes.
MUGEN SEIKI CO., LTD.
1395 Takane-Cho, Funabashi, Chiba 274-0817, Japan
PRODUCTS OF JAPAN

1.
2.
3.
4.
5.
6.
7.
2 kanalne komande
2 channel radio
Gume in platišča
Tire
& Wheel
Zračni filter
Air Filter
AA alkalne baterije za oddajnik
AA Alkaline batteries for transmitter
NOTICE: The following items are needed for completion of the MRX4,
They are not included with this kit, and should
be obtained from your local hobby shop,
Be sure to read the Instructions completely.
Dodatni pribor za kompletiranje modela.
Additional items needed for completion.
*Lepilo Rubber Glue
Trenutno lepilo
Instant adhesive
Kemično varovalo Screw lock liquid
Mast Grease
Špičaste klešče
Snap ring pliers
Škarje
Scissors
Križni izvijačmali
Phillips type screw driver (S)
Križni izvijačveliki
Phillips type screw driver (L)
Koničaste klešče
Needle nose pliers
Klešče velike
Pliers
Natični ključ5.5mm
Box wrench(5.5mm/7mm)
Imbus ključ (2mm/2.5mm)
Hexagonal Wrenches (2mm/2.5mm)
Motor .21 z izpuhom zadaj
.2
1 Class Rear Exhaust Engine
Baterije za sprejemnik
Battery for Receiver
-
2
-
Izpuh
Muffler
OBVESTILO: Za sestavljanje modela MBX-5 boste potrebovali naslednje predmete.
Ti niso priloženi v kompletu.
Prosimo, da si preberete kompletna navodila.
Vaše 2 kanalne komande
Prosimo, preberite navodila ki ste
jih dobili pri radijskih komandah.
Olje za zračni filter
Air Filter Oil
Oddajnik
Transmitter

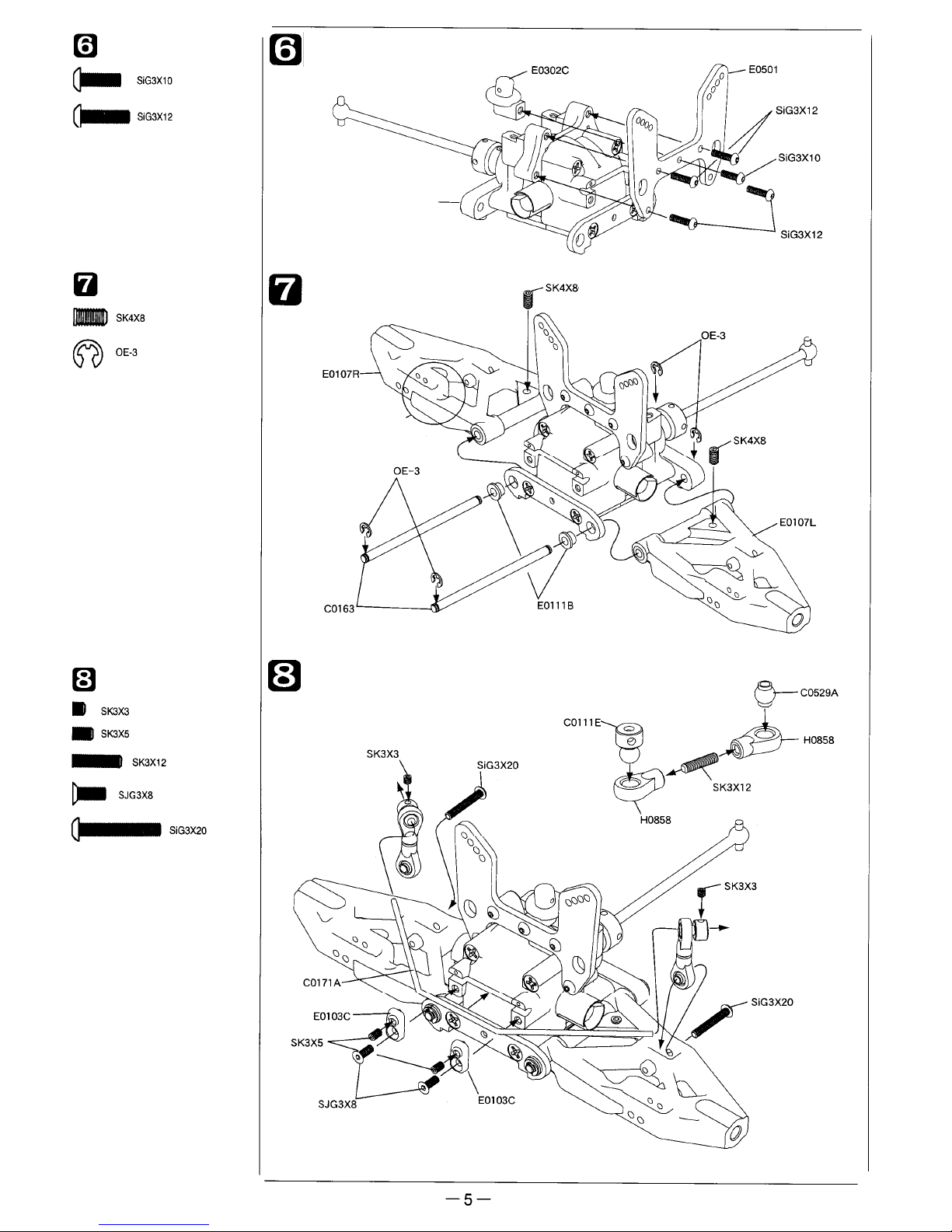

Tabela vijakov Tabela vseh vijakov v tem kompletu
Screw Chart These are the actual sizes of the screws includes with
this kit.
Gorivo
Fuel
Servo motor za zavore/plin
Engine Control Servo
Servo motor za zavijanje
Steering Servo
Stikalo
Switch
7,2V baterije za
starter
7.2V Batteries
for Starter Box
Vžigalo svečke
Pocket Booster
(Glow Plug Igniter)
Y
our 2 channel radio system
Please read the instructions provided
with your radio system before using it.
Pro Starter R II
Sprejemnik
Receiver
Kantica za
dolivanje
Fuel Pump
Vzmet za izpuh
Manifold Spring
Dodatni material za vžig modela.
Additional items needed for starting engine.
Krivina
Manifold
Baterije za sprejemnik
Battery for receiver
Potrebno orodje za sestavljanje
Tools needed for assembly

1.
2.
3.
4.5.
6.
7.
8.
9.
10.
11.
Predno začnete sestavljati model,
prosimo, da preberete navodila do
konca.
Before you start to assemble the kit,
please read the instruction manual to
d.
Zavorne ploščice
Brake Pad
Sestavite 4 komplete
Assemble 4 sets
the en Bodite pazljivi pri sestavljanju C0361 in C0304A zaradi pravilne smeri.
Be careful to assemble in C0361 and C0304A with using rubber glue
because it has a direction.
V
rečka - A
Zlepite čvrsto z uporabo primeža
Stick firmly using vise etc.
*Lepilo
Rubber Glue
V
rečki
–
A,S
Vrečka-S
Ležaj
Bearing

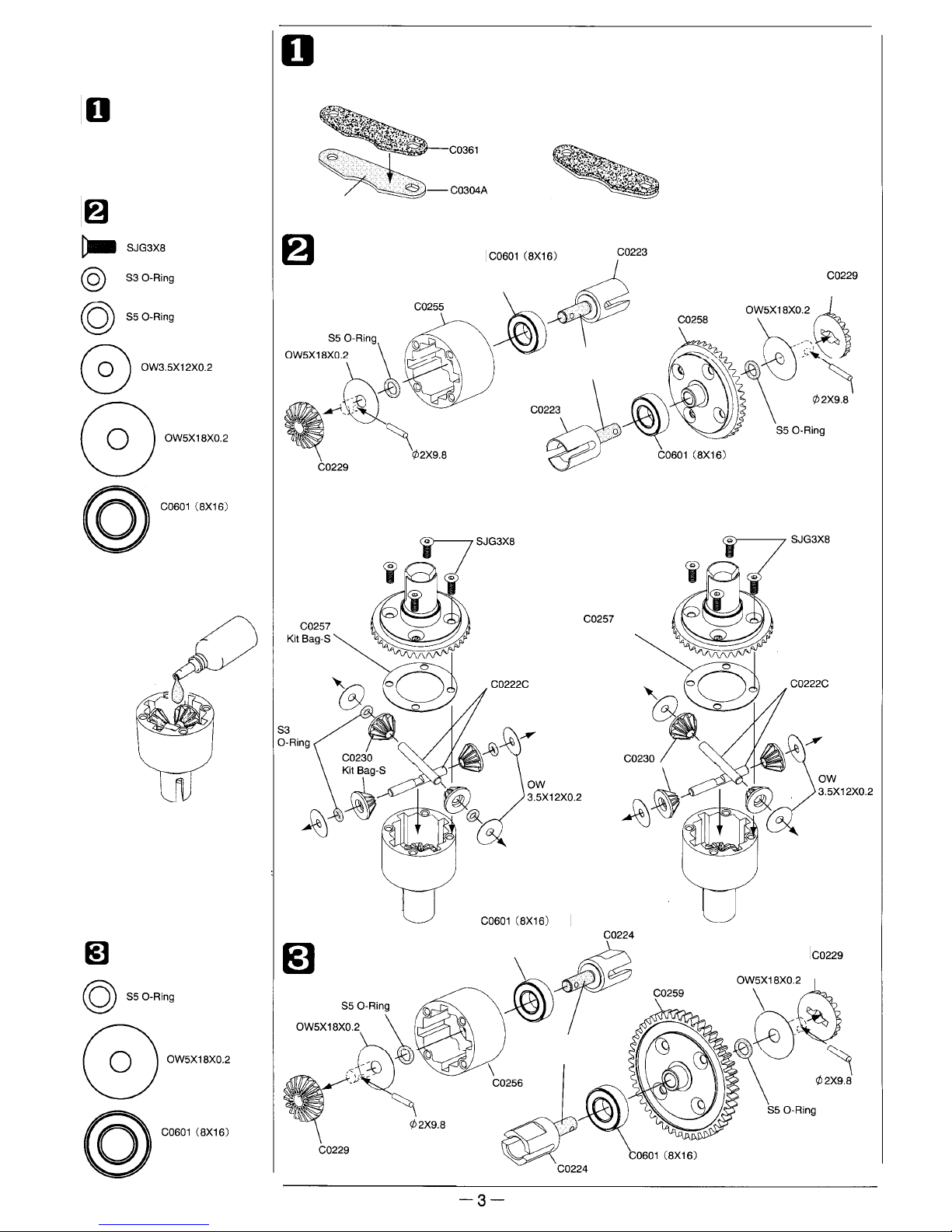

Sprednji/Zadnji diferencial
Front/Rear Ditt.
Sestavite dva kompleta
Assemble 2 sets
Vrečka-S
Namažite z mastjo
A
pply the grease
Pin
Pin Ležaj Vrečka-S
Bearing
Vrečka-S Zadnji diferencial Ne uporabi S3 O-Ringa
Rear Ditt. Do not use S3 O-Ring.
Sprednji diferencial
Front Ditt.
Ležaj
Bearing
V sprednji diferencial nalijte olje #3000,
v zadnjega pa #1000.
Put the Diff. Oil #3000 for Front and
#1000 for Rear. Vrečka-S
V
rečka-S
Olje v diferencial nalijte do točke kjer se
stikata C0222C, ne nalijte ga preveč.
Fill Diff. Oil up to the place where C0222C
Shaft crosses and do not overfill.
Ležaj Vrečka-S
Bearing

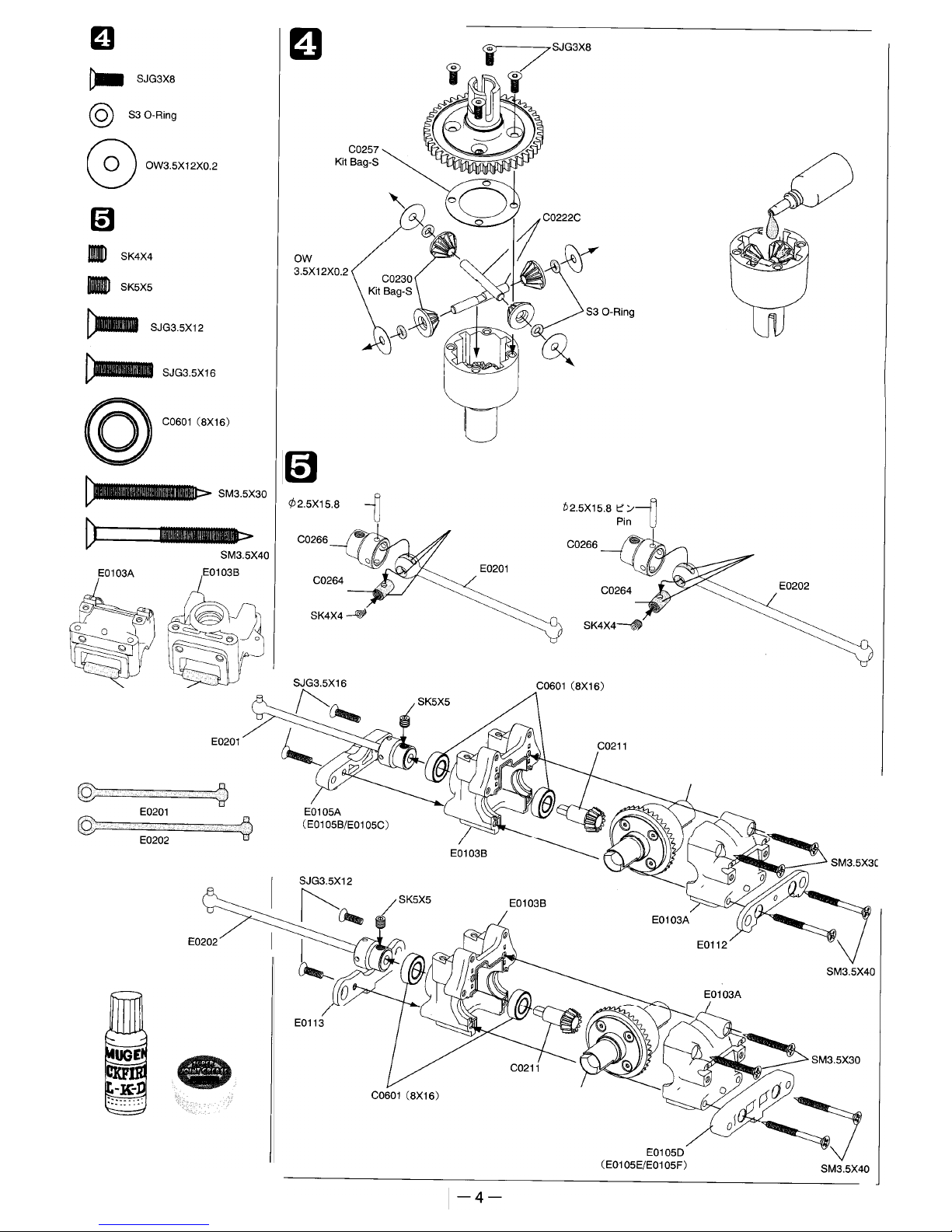

Sredinski diferencial
Center Ditt.
V
rečki
–
A,S
Vrečka-S
Namažite z mastjo
A
pply the grease
Pin
Pin
Ležaj
Bearing Ležaj Vrečka-S
Bearing
Vrečka-S

Sredinski diferencial
Center Ditt.
V
rečki
–
A,S
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
V sredinski diferencial nalijte olje #3000
Put the Diff. Oil #3000 for Center Diff.
V
rečki
–
B,S
Olje v diferencial nalijte do točke kjer se stikata
C0222C, ne nalijte ga preveč.
Fill Diff. Oil up to the place where C0222C Shaft
crosses, and do not overfill.
Ležaj
Bearing Sprednje/Zadnje ohišje dif.
Front/Rear Gear Case
Pin Namažite z mastjo za zglobe
Apply the Super Joint Grease. Uporabite kemično varovalo
Apply the Super Joint Grease.
Vrečka-S Vrečka-S
Ne potrebujete (odstraniti)
Not need (Cut it off) .
Vrečka-S
Vrečka-S Vrečka-S
Vrečka-S
Uporabite kemično varovalo
Apply Screw Lock Liquid. Uporabite kemično varovalo
Apply Screw Lock Liquid.
Uporabite kemično varovalo
Apply Screw Lock Liquid. Ležaj Vrečka-S
Bearing
Sprednji diferencial
Front Diff. Ohišje spr.diferenciala
Front Gear Case
Uporabite kemično varovalo
Apply Screw Lock Liquid.
(Opcijski deli) (Option Parts)
Ohišje zad.diferen.
Rear Gear Case
Zadnji diferencial
Rear Diff.
Ležaj
Bearing
Vrečka-S
B0301 KEMIČNO VAROVALO
B0301 LOCK FIRM LIQUID
B0330 MAST ZA ZGLOBE
B0330 SUPER JOINT GREASE

V
rečka
–
C
Sprednji nosilec amortizerjev
Front Damper Stay
1.
2.3.
4.
5.
6.
7.
8.9.
10.
Sprednje ohišje diferenciala
Front Gear Case
Sprednji spodnji roki
Front Lower Arm
V
rečka
–
C
(Vijak za nastavitev povratnega delovanja)
(Rebound adjustment Screw)
Bodite pazljivi, ne zamenjajte leve
in desne strani.
Be careful not to change between
right and left. (Vijak za nastavitev
povratnega delovanja)
(Rebound adjustment Screw)
Sestavite levo
in desno stran
Assemble both
right and left side
Sprednji stabilizator
Front Anti-Roll Bar
V
rečke
–
B,C,S
Vrečka-S
Vijaka SK3x5 privijte tako, da se bo C0171A nemoteno premikala.
Screw and adjust SK3 x 5 so as C0171 A to move smoothly.

V
rečki
–
D,S
Sprednja zgornja plošča
Front Upper Plate
1.
2.
3.
4.
5. 6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
V
rečka-S
V
isoko
Nizko
Preberite priloženi list z nastavitvami.
Please refer to the "Setting Sheet"
in a separate sheet.
Sprednji zgornji roki
Front Upper Arm
V
rečka
–
D
Preberite priloženi list z nastavitvami
in bodite pozorni na smer.
Please refer to the "Setting Sheet"
in a separate sheet and be careful of
the direction.
Sprednji nosilec
Front Upright
V
rečki
–
D,S
Sestavite levo in desno stran
Assemble both right and left side
Desna stran
Right side
Vrečka-S
Ležaj
Bearing
Uporabite kemično varovalo Namažite z mastjo za zglobe
A
pply Screw Lock Liquid. Apply the Super Joint Grease.
Slika prikazuje levo stran
This figure is left side
Ležaj Vrečka-S
Bearing
Ležaj Vrečka-S
Bearing
Bodite pozorni na smer.
Be careful the direction.

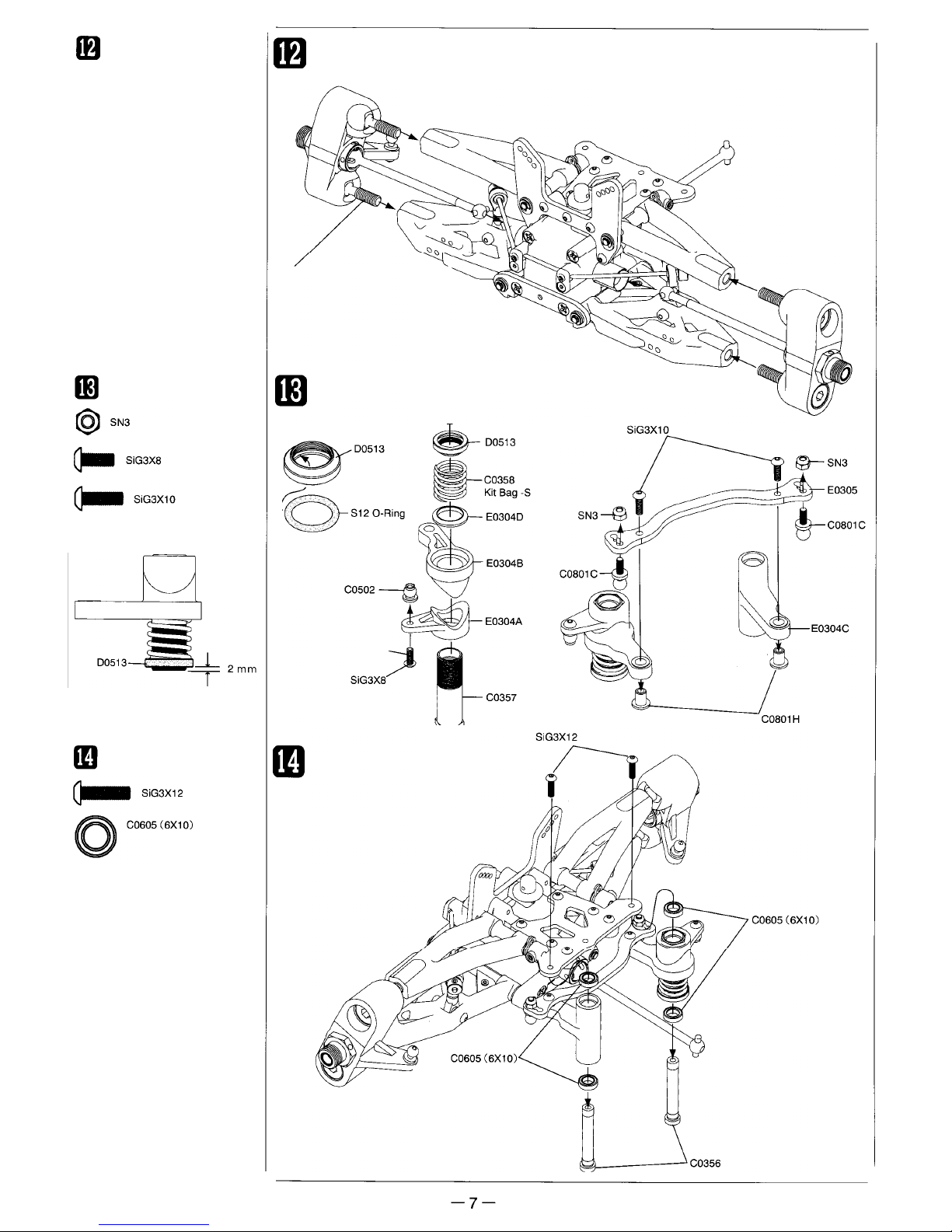

Sprdnji nosilec
Front Upright
1.
2.
3.
4.
5.
6.7.
8.
9.
10.
V
rečka
–
D
Preberite priloženi list z nastavitvami
(širina modela) .
Please refer to the "Setting Sheet" (track
wide) in a separate sheet.
Varovalo serva
Servo Saver
V
rečki
–
E,S
Nastavi D0513 kot prikazuje slika
A
djust D0513 as shown.
Uporabite kemično varovalo
A
pply Screw Lock Liquid.
Varovalo serva
Servo Saver
V
rečki
–
E,S
Ležaj
Bearing
Ležaj
Bearing Vrečka-S
Ležaj
Bearing Vrečka-S

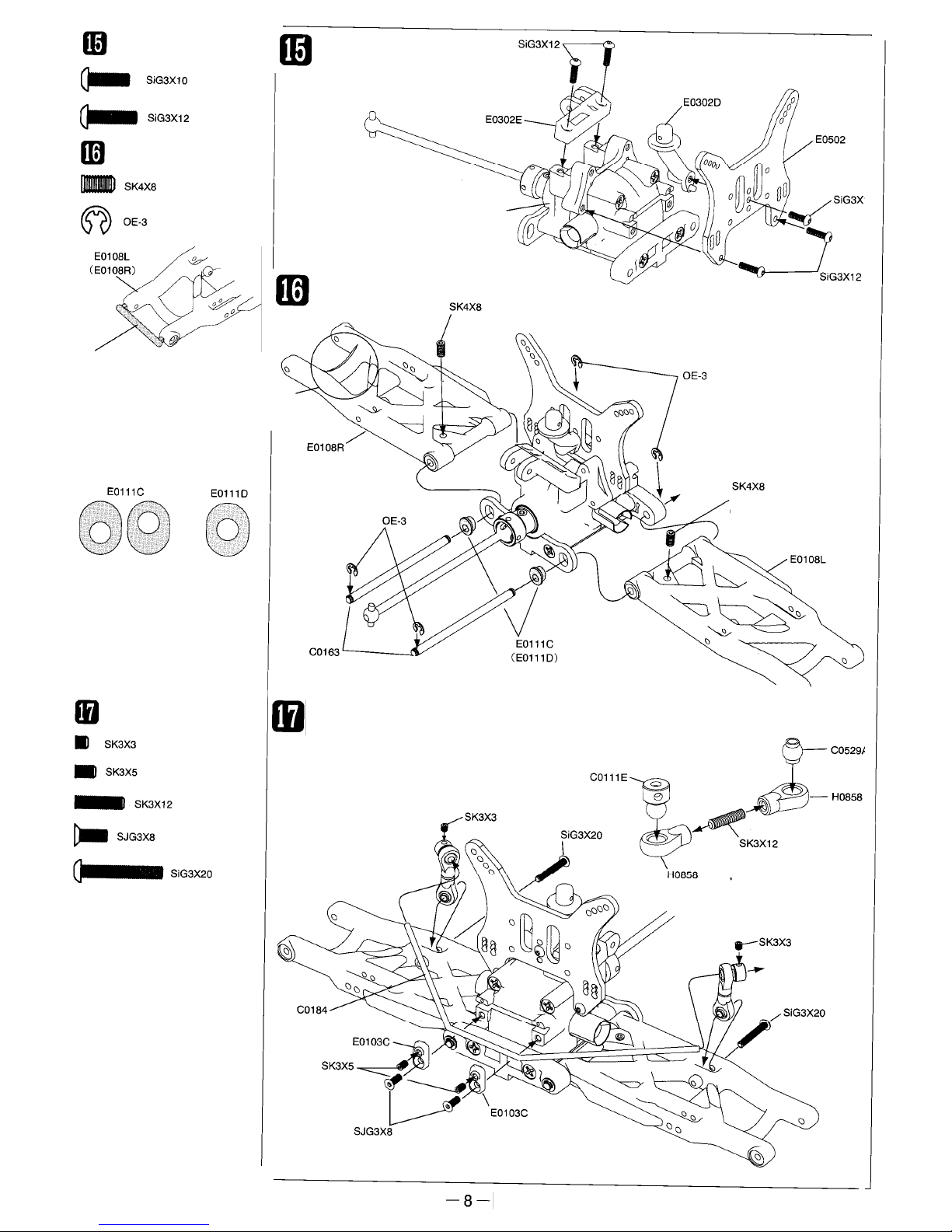

Zadnji nosilec amortizerjev
Rear Damper Stay
V
rečki
–
C,F
1.
2.
3.
4.
5.
6.
7.
8.
9.
Kit Bag - C. F
Zadnje ohišje diferenciala
Rear Gear Case
Zadnji spodnji roki
Rear Lower Arm (Vijak za nastavitev povratnega delovanja)
(Rebound adjustment Screw)
Ne potrebujete (odstraniti)
Not need (Cut it off) .
Bodite pazljivi, ne zamenjajte leve in desne strani
Be careful not to change between right and left.
Preberite priloženi list z nastavitvami
Please refer to the "Setting Sheet"
in a separate sheet.
Sestavite levo
in desno stran
Assemble both
right and left side
Zadnji stabilizator
Rear Anti-Roll Bar
Kit Bag - B. F. S
Vijaka SK3x5 privijte tako, da se bo C0184 nemoteno premikala.
Screw and adjust SK3X5 so as C0184 to move smoothly.

Zadnji nosilec
Rear Upright
Sestavite desno in levo stran
Assemble both right and left side
V
rečke
–
F,G,S
1.
2.
3.4.
5.
6.
7.
Pin
Desna stran
Right side
Vrečka-S
Ležaj
Bearing Vrečka-S
Ne potrebujete (odstraniti)
Not need (Cut it off) . Apply Screw Lock Liquid.
( Uporabite kemično varovalo)
Uporabite mast za zglobe.
Apply the Super Joint Grease.
Ležaj Vrečka-S
Bearing
Ta slika prikazuje levo stran
This figure is left side
Zadnji nosilec
Rear Upright
V
rečka - G
Bodite pazljivi na levo in
desno stran.
Be careful the direction of
right and left.
Vrečka - S
Zadnji zgornji roki
Rear Upper Arm
Desni navoj
Proper screw
Levi navoj
Reverse screw
Okrog 20mm
About 20mm
Nastavite dolžino po sestavljanju s
pomočjo lista z nastavitvami.
Adjust the length after assembling with
reference to Set up sheet.

Nosilec sredinskega diferenciala
Center Ditt. Mount
V
rečke
–
A,C,H,S
Sestavite 2 kosa
Assemble 2 sets
1.
2.3.
4.
5.
6.
7.
Ne potrebujete (odstraniti)
Not need (Cut it off) .
Potisnite C0304A v smeri puščice, tako
da C0361 stisneta zavorni disk C0354.
Nato odvijte vijak SiG3X16 toliko, da
nastane malo prostora med njim in
C0304A .
Push C0304A in the direction of
an arrow and stick C0361 Brake
Pad to C0354 Brake Disk, and
open a few space between C0304A
and SiG3X16.
Pričvrsite C0304D v
položaj kot kaže slika.
Fixed C0304D in the position of
a figure.
V
rečka - I
Bodite pazljivi na smer.
Be careful about the direction.

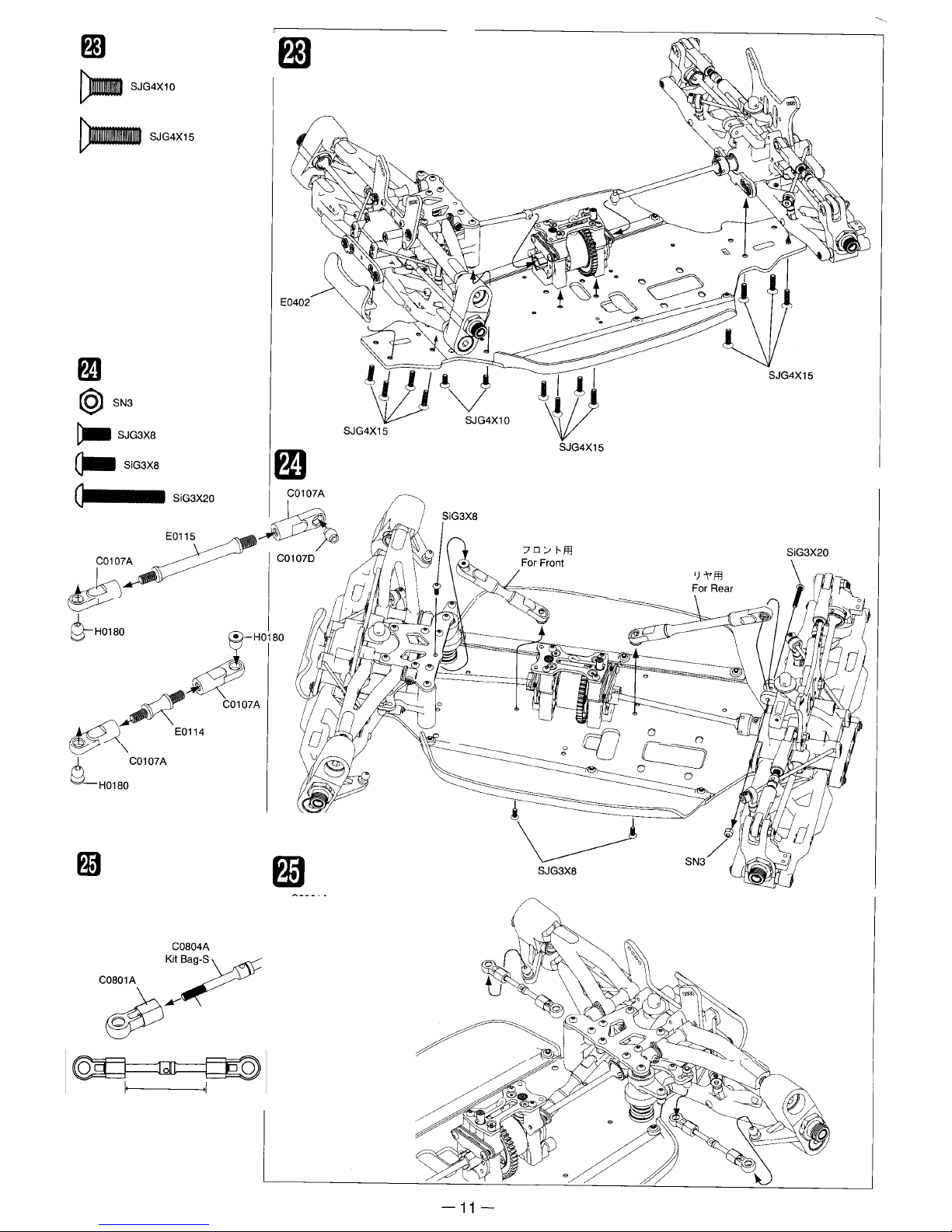

Stranske zaščite
Stone Guard
Določite pozicijo E0403A glede na
uporabljen izpuh.
Make the position of E0403A according to
the Exhaust port of the muffler to be used.
Odrežite tukaj glede na obliko E0403A.
Cut here according to the form of E0403A.
Napravi Ø3 luknji glede na E0403A.

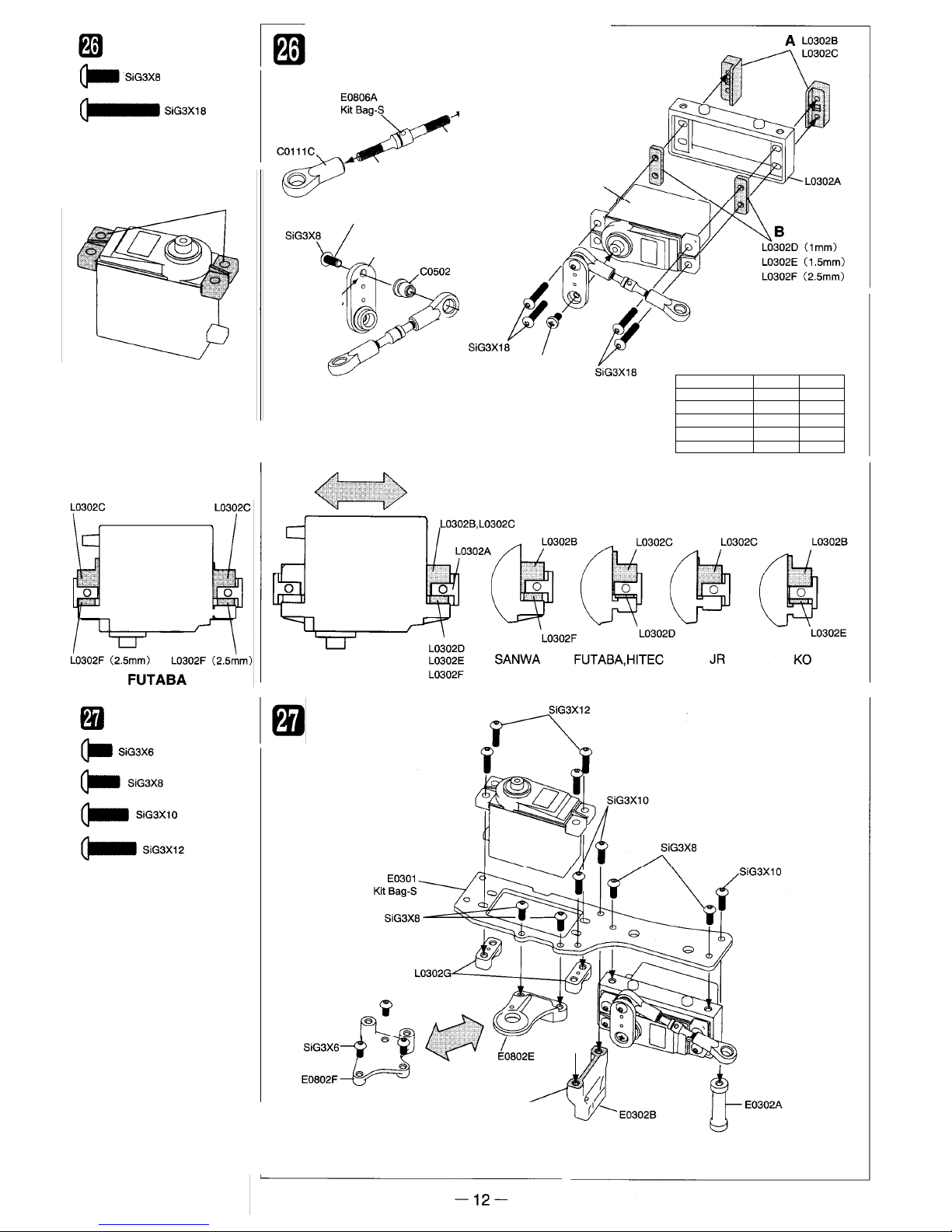

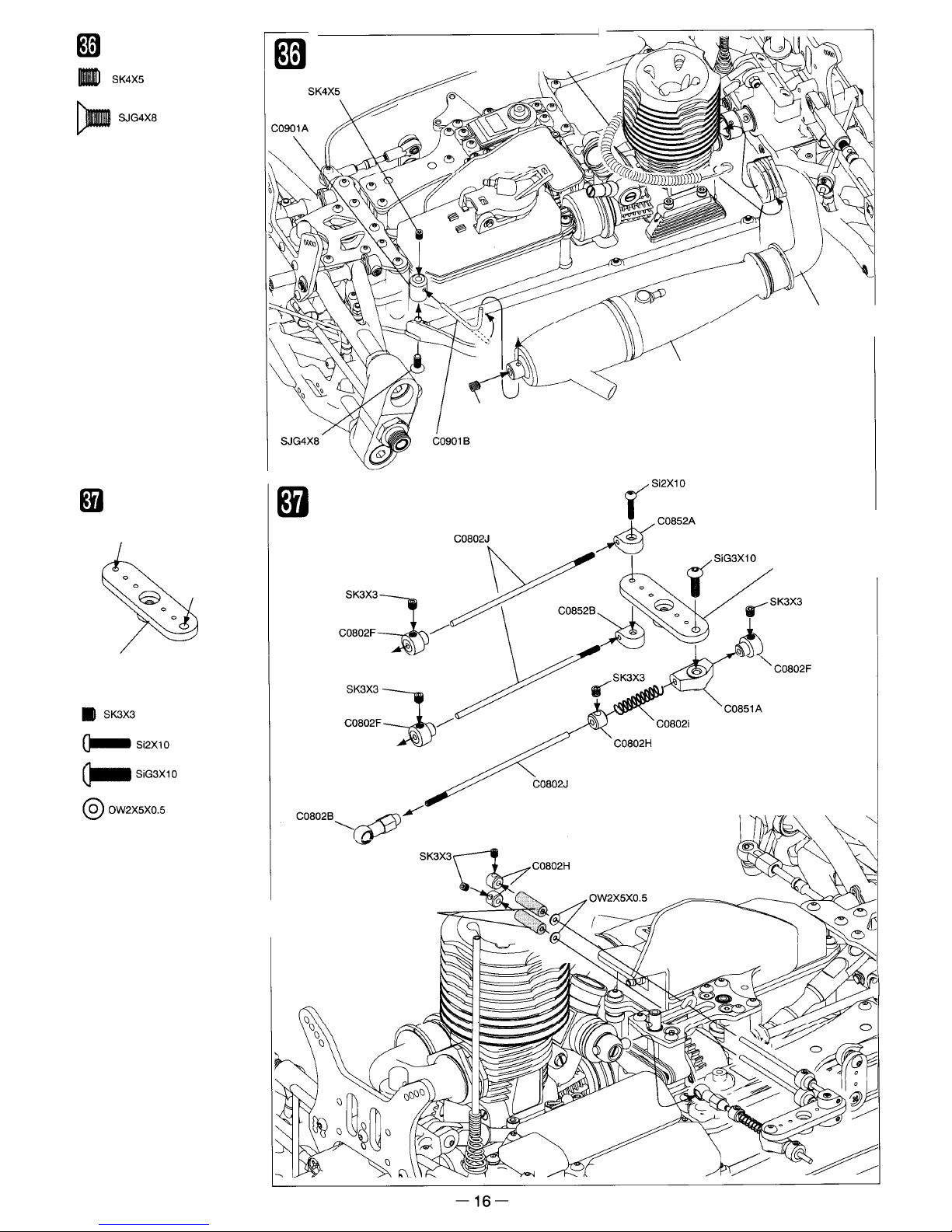

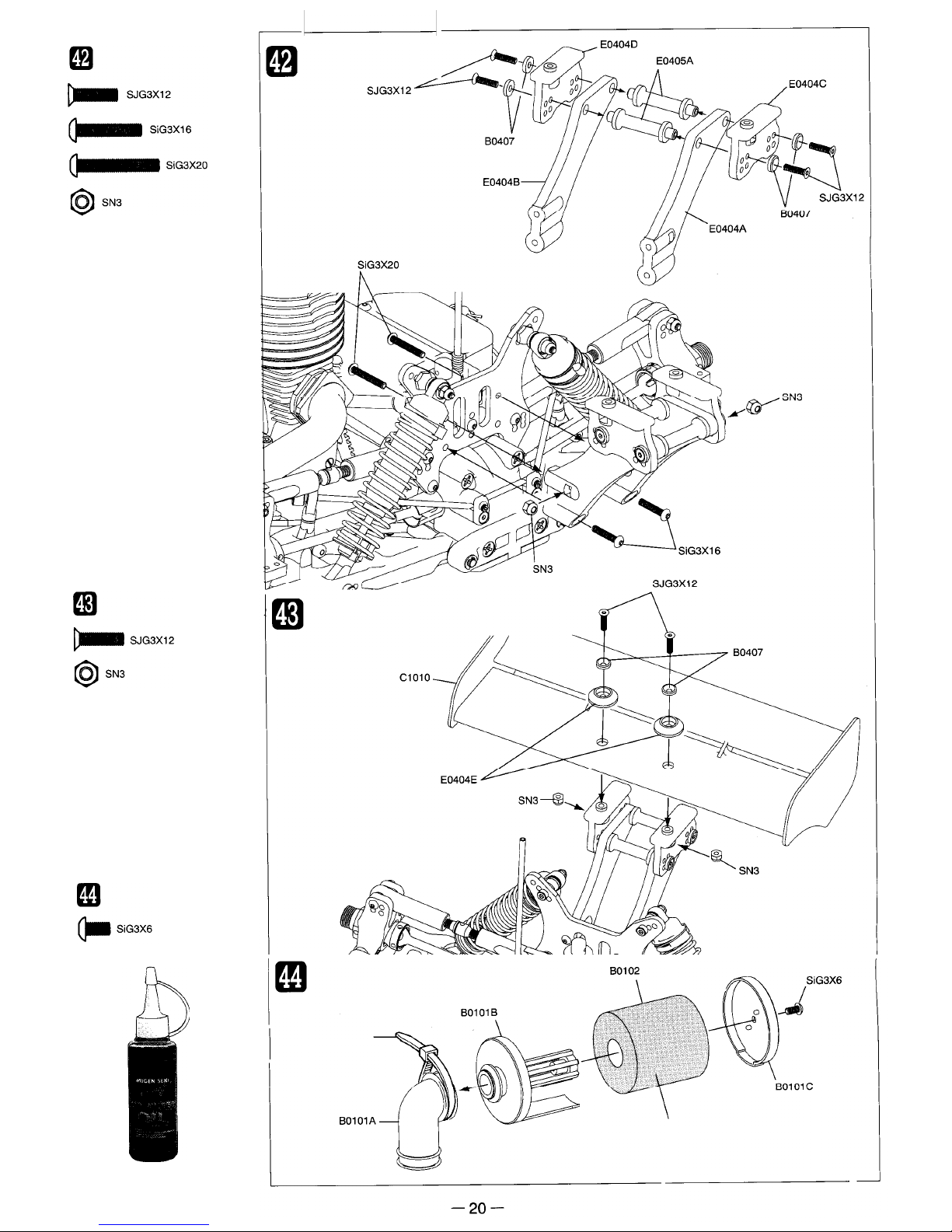

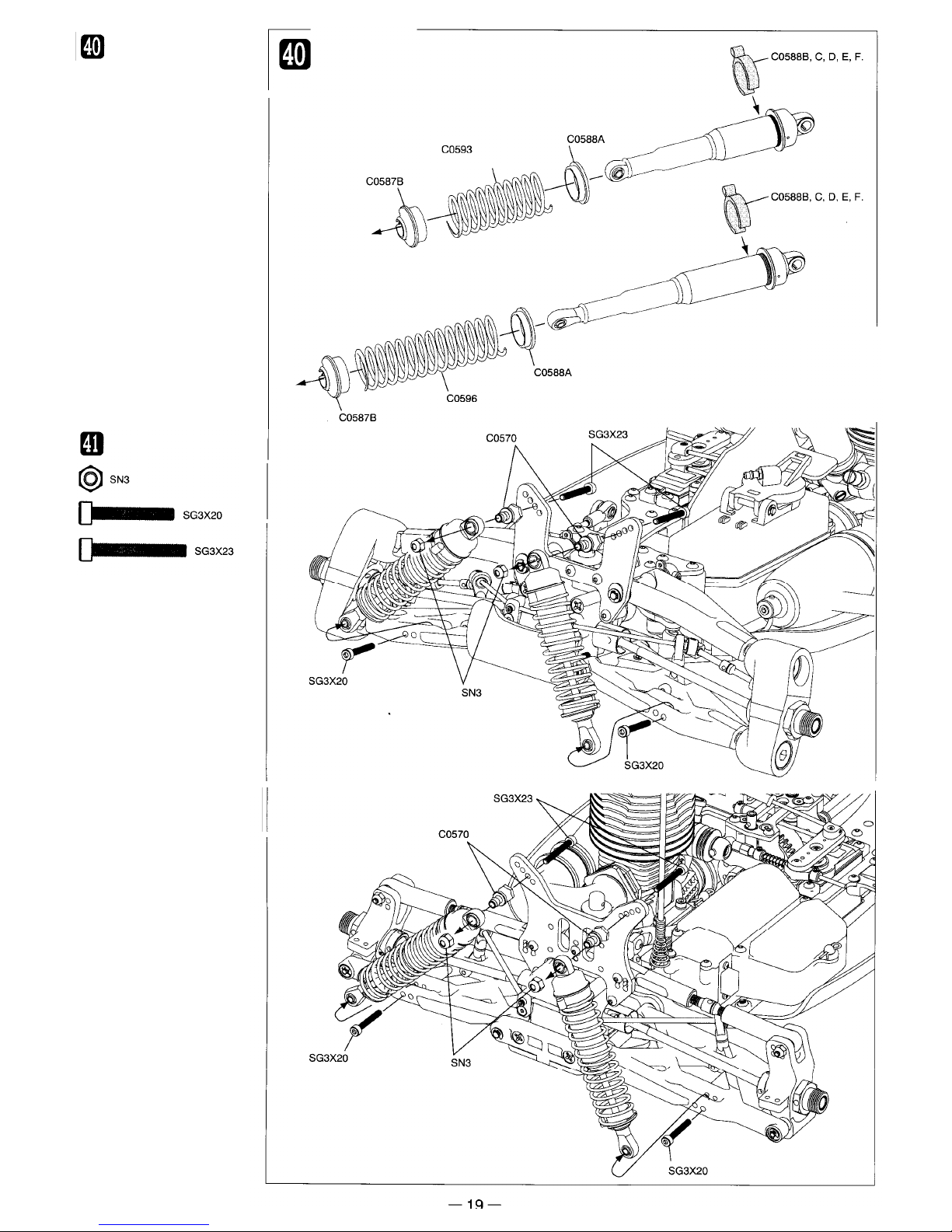

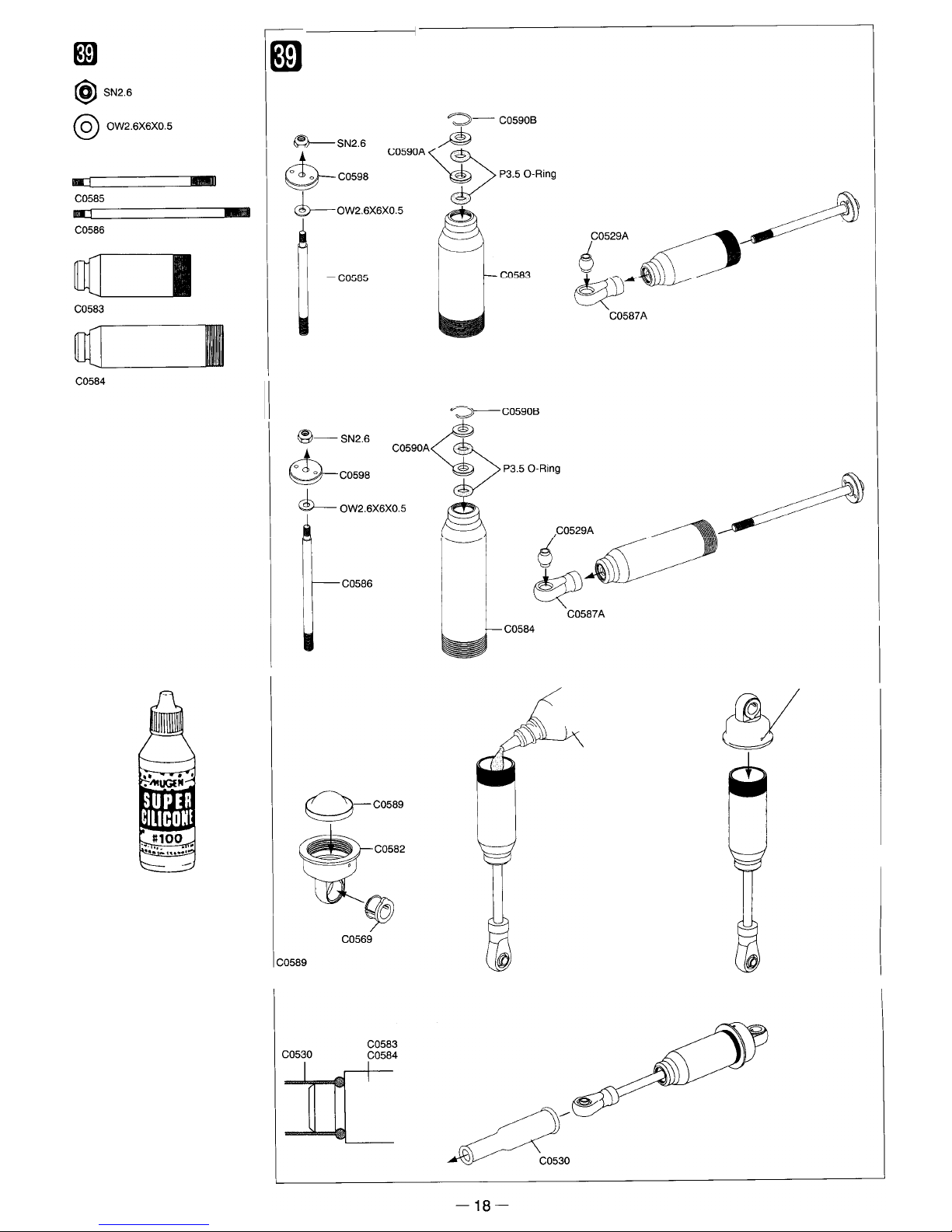

Make Ø3 hole according to the E0403A.
