OWNER’S MANUAL
MUSICA612WRM/MUSICA622WRM
1 Mitek Plaza
Winslow, IL 61089
815-367-3000
800-225-5689
www.MusicaAtHome.com
WEATHER RESISTANT
IN-CEILING LOUDSPEAKER
SYSTEM

CONGRATULATIONS
We appreciate your choice of MUSICA In-Ceiling Speakers. Properly installed and operated, MUSICA
In-Ceiling Speakers should provide years of worry-free listening pleasure. It’s important that you follow
each step in this guide carefully to insure proper installation.
SPECIFICATIONS MUSICA612WRM MUSICA622WRM
Frequency Response 60Hz-20kHz +/- 3dB 60Hz-20kHz +/- 3dB
Impedance 8 ohms nominal 8 ohms nominal/
each input
Power Handling 35 Watts RMS/ 35 Watts RMS/
70 Watts Peak Music 70 Watts Peak Music
Sensitivity (1W/1M) 87dB 87dB
Woofer Diameter 6-1/2” 6-1/2”
(Santoprene surround) (Santoprene surround)
Tweeter 1/2” Polycarbonate (2) 1/2” Polycarbonate
Balanced Dome Balanced Dome
Mounting Depth 2-5/8” (66.7mm) 2-5/8” (66.7mm)
Baffle Diameter 8-1/2” (215.9mm) 8-1/2” (215.9mm)
Cutout Diameter 7-5/16” (185.7mm) 7-5/16” (185.7mm)
PAINTING YOUR MUSICA IN-CEILING SPEAKERS
MUSICA In-Ceiling Speakers are designed to accept all types of interior and exterior paints. Spray or
roller application should provide excellent results. A paint shield is included with all MUSICA In-Ceiling
Speakers to protect the speakers during the painting process.
THE MUSICA612WRM AND MUSICA622WRM WEATHER RESISTANT
LOUDSPEAKERS
The MUSICA612WRM and MUSICA622WRM are specifically designed for use in areas where mois-
ture is present, such as bath, sauna, hot tub area, patio, pool side and other exterior applications.
LOUDSPEAKER PLACEMENT

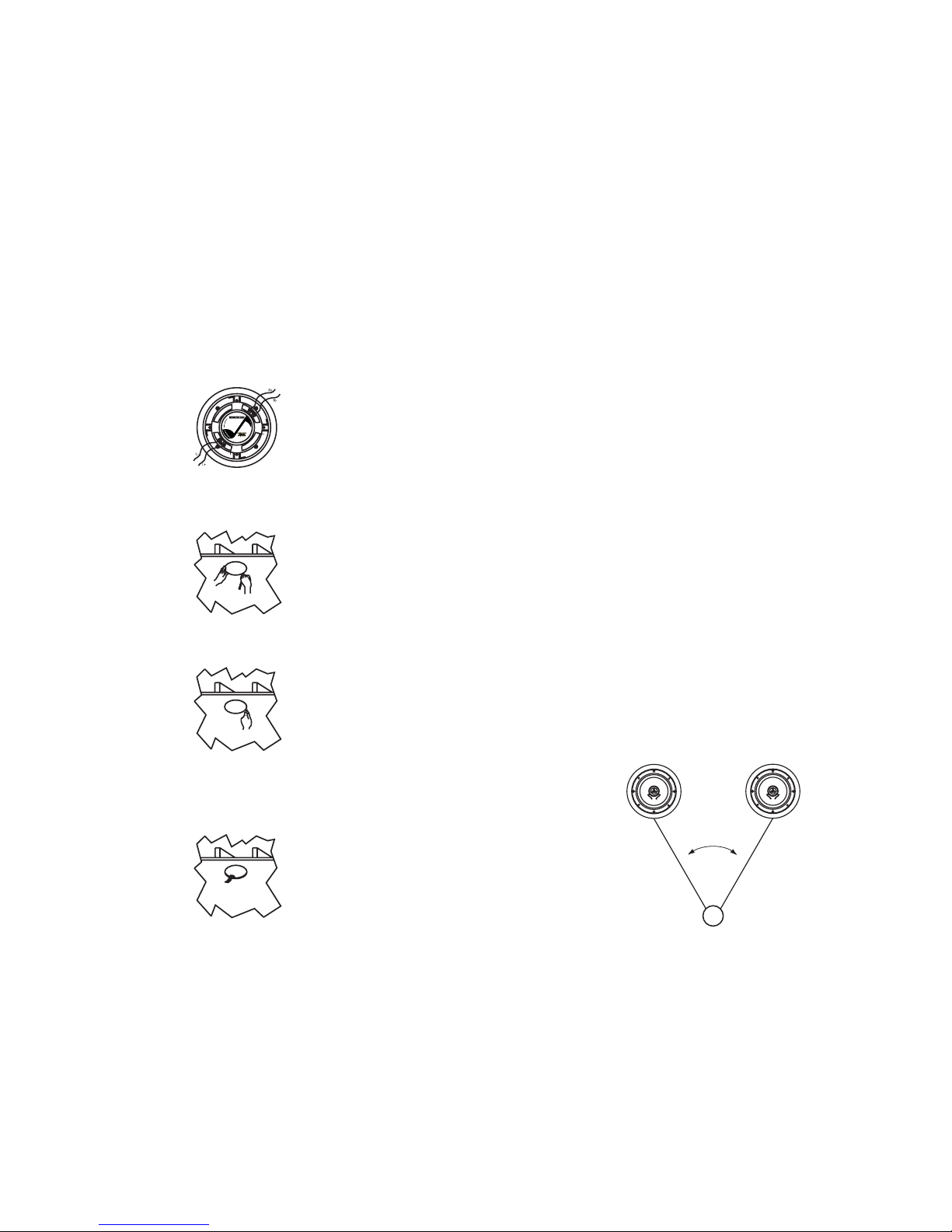

The MUSICA612WRM In-Ceiling Speaker is designed to work within any interior decorating scheme.
They can be installed in virtually any location where flush mounting is possible. To maximize their sound
performance however certain guidelines should be followed. For the best stereo reproduction the two
loudspeakers should be placed an equal distance from your listening position and separated so that the
angle between them, at the listening position, is between 40 and 60 degrees.

MUSICA622WRM
The MUSICA622WRM In-Ceiling Speaker is designed for use in small rooms or anywhere that both chan-
nels of a stereo signal need to be reproduced while taking up a minimum amount of space.
This model utilizes a unique dual voice coil woofer design that allows both channels of a stereo system
to drive one cone. This feature coupled with a dual tweeter system allows this unit to operate as two
speakers in one.
This unit is of water resistant design and therefore can be used in high humidity areas such as a bathroom
or laundry room.
STEP 1
Using a stud finder (available at low cost at most hardware stores) or other accurate method, locate cen-
ter point between two joists and mark. Using template provided, trace hole pattern on surface of ceiling
STEP 2
Using a sabre saw, keyhole saw or very sharp utility knife, cut hole in wall, following traced pattern.
STEP 3
Run loudspeaker wires to sound source location. There are several methods you can use to accomplish
wiring, depending on the construction characteristics of the room or house. You can add a professional
touch to your installation by using a speaker terminal plate at the source location. Leave sufficient amount
of wire at speaker location (8 to 10 inches) to complete connection.
OTHER PRODUCTS FROM MUSICA
In-Wall Loudspeakers
MUSICA502W
5-1/4” Two-Way In Wall Speaker
Tweeter: 1/2” Polycarbonate Balanced Dome
Impedance: 8 ohms nominal
Sensitivity: 84dB
Power Handling: 45W RMS/
90W Peak Music
Frequency Response: 53Hz-20kHz
Dim’s: 11”H x 7-1/2”W x 2-7/8”D
Mounting Depth: 2-1/2” (63.5mm)
MUSICA602W
6-1/2” Two-Way In Wall Speaker
Tweeter: 1/2” Polycarbonate Balanced Dome
Impedance: 8 ohms nominal
Sensitivity: 85dB
Power Handling: 50W RMS/
100W Peak Music
Frequency Response: 43Hz-20kHz
Dim’s: 12-1/16”H x 8-5/8”W x 3-3/8”D
Mounting Depth: 3” (76.2mm)
MUSICA625W
6-1/2” Two-Way In Wall Speaker
Tweeter: 1” Soft Dome Swivel
Impedance: 8 ohms nominal
Sensitivity: 85dB
Power Handling: 55W RMS/
110W Peak Music
Frequency Response: 43Hz-20kHz
Dim’s: 12”H x 8-9/16”W x 3-1/4”D
Mounting Depth: 2-7/8” (73.0mm)
Home Loudspeakers
MUSICA6S
6-1/2” Two-Way Home Loudspeaker
Tweeter: 3/4” Dome
Impedance: 8 ohms nominal
Sensitivity: 89dB
Power Handling: 100W RMS/
200W Peak Music
Frequency Response: 55Hz-20kHz
Dim’s: 12 3/4”H x 7 1/2”W x 8 1/2”D
MUSICA6C
6-1/2” Center Channel Loudspeaker
Tweeter: 3/4” Dome
Impedance: 8 ohms nominal
Sensitivity: 92dB
Power Handling: 100W RMS/
200W Peak Music
Frequency Response: 60Hz-20kHz
Dim’s: 7 1/2”H x 17 5/8”W x 8”D
Speaker Selector
MUSICASS6
Accommodates up to 6 pair of speakers
Accessories
MUSICAVC-50Z
Decora-Style Volume Control
12 Step 50 Watts per channel (RMS) 150 Watts
Peak
MUSICA WARRANTY INFORMATION
All MUSICA In-Ceiling Speakers purchased in the United States from an authorized
MUSICA dealer are guaranteed against defects in material and workmanship for a period ten
years from the date purchased by the end user, and limited to the original retail purchaser of the
product. Product found to be defective during that period will be repaired or replaced by MUSICA
at no charge. This warranty is void if it is determined that unauthorized parties have attempted
repairs or alterations of any nature. Warranty does not extend to cosmetics or finish. Before
presuming a defect is present in the product, be certain that all related equipment and wiring is
functioning properly. MUSICA disclaims any liability for other incurred damages resulting from
product defects. Any expenses incurred in the removal and reinstallation of product is not covered
by this warranty. MUSICA's total liability will not exceed the purchase price of the product. If a
defect is present, your authorized MUSICA dealer may be able to effect repairs.
Proof of purchase is required when requesting service, so please retain your sales
receipt and take a moment to register your product on line at www.MusicaAtHome.com.

STEP 4
Attach loudspeaker wires to speaker terminals, observing correct polarity, and position speaker frame up
into cutout. Be careful not to pinch wires in the process.
STEP 5
Carefully tighten the four mounting screws. This will cause the mounting wings to rotate out behind the
mounting surface and secure the speaker in place.
STEP 6
After the speaker panel is secured tightly, test for sound. When you are satisfied the speaker is opera-
tional, affix grill. As the grill is designed for a snug fit, you’ll need to position one edge into slot first,
andpress or squeeze around perimeter of grill, while pushing leading edges into grill slot.
TECHNICAL ASSISTANCE
For additional technical assistance you can visit our website at www.MusicaAtHome.com. Otherwise, our
technical service representatives can be reached by phone: [phone] or by E-mail: musica@mitekcorp.
com.
SCHRITT 4
Verbinden Sie die Lautsprecherkabel mit den Terminals, wobei auf korrekte Polung zu achten ist, und
schieben Sie den Lautsprecher-Rahmen nach oben in den Ausschnitt. Passen Sie auf, dass Sie dabei
keine Kabel einklemmen.
SCHRITT 5
Ziehen Sie die vier Montageschrauben vorsichtig an. Dies führt dazu, dass sich hinter der
Montageoberfläche die Einbauhalterungen drehen und den Lautsprecher festhalten.
SCHRITT 6
Nachdem die Lautsprecherverkleidung eingebaut ist, testen Sie den Sound. Wenn Sie sich vergewissert
haben, dass der Lautsprecher funktioniert, befestigen Sie den Grill. Da der Grill fest eingepasst werden
soll, müssen Sie eine Kante zuerst im Schlitz platzieren und dann am Rand des Grills pressen oder
drücken, während Sie die Kanten in den Grillschlitz einführen.
TECHNISCHE UNTERSTÜTZUNG
Weitere technische Hilfe finden Sie auf unserer Website bei www.MusicaAtHome.com. Sie können
unseren technischen Kundendienst auch telefonisch erreichen: (USA) 1-800-225-5689 oder per E-Mail:
[email protected].

FÉLICITATIONS
Nous vous remercions d’avoir choisi les haut-parleurs de plafond MUSICA. Correctement installés et
utilisés, les haut-parleurs de plafond MUSICA offrent de nombreuses années de plaisir d’écoute sans
souci. Il est important de suivre soigneusement toutes les étapes de ce guide pour assurer une bonne
installation.
SPÉCIFICATIONS MUSICA612WRM MUSICA622WRM
Réponse en fréquence 60 à 20 000 Hz +/- 3 dB 60 à 20 000 Hz +/- 3 dB
Impédance 8 ohms nominale 8 ohms nominale/
sur chaque entrée
Puissance admissible 35 watts efficaces/ 35 watts efficaces/
70 watts en crête musicale 70 watts en crête musicale
Sensibilité (1W/1M) 87dB 87dB
Diamètre du haut-parleur 165 mm (6,5 po) 165 mm (6,5 po)
des graves (haut-parleur d’ambiance Santoprene) (haut-parleur d’ambiance Santoprene)
Haut-parleur des aigus 12,7 mm (0,5 po) polycarbonate (2) 12,7 mm (0,5 po) polycarbonate
Dôme équilibré Dôme équilibré
Profondeur de fixation 66,7 mm (2,625 po) 66,7 mm (2,625 po)
Diamètre de l’enceinte 215,9 mm (8,5 po) 215,9 mm (8,5 po)
Diamètre de la découpe 185,7 mm (7,3125 po) 185,7 mm (7,3125 po)
PEINTURE DES HAUT-PARLEURS DE PLAFOND MUSICA
Les haut-parleurs de plafond MUSICA sont conçus pour supporter tous les types de peinture d’intérieur
et d’extérieur. Les applications au rouleau ou par pulvérisation doivent fournir d’excellents résultats. Un
cache-peinture est fourni avec tous les haut-parleurs de plafond MUSICA pour protéger les haut-parleurs
pendant le processus de peinture.
LES HAUT-PARLEURS RÉSISTANT AUX INTEMPÉRIES MUSICA612WRM ET MUSICA622WRM
Les haut-parleurs MUSICA612WRM et MUSICA622WRM sont spécialement conçus pour un emploi en
présence d’humidité, par exemple dans les salles de bains, les sauna, les spas, les terrasses, les bords
de piscine et autres applications extérieures.
POSITIONNEMENT DES HAUT-PARLEURS
Le haut-parleur de plafond MUSICA612WRM est conçu pour s’harmoniser à tous les décors. Il peut être
installé pratiquement n’importe où, du moment qu’il est possible de faire un montage encastré ou affleuré.
Pour optimiser la performance acoustique, certaines directives doivent être respectées. Pour obtenir la
meilleure reproduction stéréophonique, les deux haut-parleurs doivent être placés à équidistance de la
position d’écoute et doivent former entre eux un angle de 40 à 60 degrés, depuis la position d’écoute.
MUSICA622WRM
Der Deckenlautsprecher MUSICA622WRM ist für den Einsatz in kleinen Räumen konzipiert, bzw. überall
dort, wo beide Kanäle eines Stereosignals wiedergegeben werden müssen, ohne dass die Lautsprecher
viel Raum in Anspruch nehmen.
Dieses Modell verwendet eine einzigartige Tieftöner-Bauweise mit doppelter Schwingspule, so dass
beide Kanäle eines Stereosystems eine Membran antreiben. Zusammen mit einem Doppelhochtöner-
System ermöglicht es dies der Einheit, als zwei Lautsprecher in einem zu fungieren.
Diese Einheit ist wasserbeständig ausgelegt, so dass sie in Umgebungen mit hoher Luftfeuchtigkeit, wie
Bad oder Waschküche, eingesetzt werden kann.
SCHRITT 1
Verwenden Sie ein (preisgünstig im Fachhandel erhältliches) elektronisches Ortungsgerät oder eine
andere präzise Methode, um den Mittelpunkt zwischen zwei Deckenträgern zu markieren. Tragen Sie mit
Hilfe der beiliegenden Schablone das Lochmuster an der Wand oder Decke auf.
SCHRITT 2
Verwenden Sie eine Pendel- oder Stichsäge oder ein sehr scharfes Gipskartonmesser und schneiden Sie
dem Muster folgend ein Loch in die Decke.
SCHRITT 3
Verlegen Sie Lautsprecherkabel zur Soundquelle. Sie können zur Verkabelung verschiedene Methoden
verwenden, je nach Bauweise des Raums oder Gebäudes. Wenn Sie an der Soundquelle eine
Lautsprecher-Terminalplatte anbringen, dann sieht das sehr professionell aus. Lassen Sie an der
Lautsprecherseite genügend freies Kabel (20 bis 25 cm), um den Anschluss abzuschließen.

MUSICA622WRM
Le haut-parleur de plafond MUSICA622WRM est conçu pour être utilisé dans de petites pièces ou dans
tout autre lieu où les deux canaux d’un signal stéréo doivent être reproduits en prenant un minimum de
place.
Ce modèle présente un haut-parleur des graves exclusif à bobine mobile double qui permet aux deux
canaux d’un système stéréo de piloter un seul diffuseur conique. Couplée à un système de deux haut-
parleurs des aigus, cette fonction permet à ce système de fonctionner comme deux haut-parleurs.
Ce modèle est résistant à l’eau et peut par conséquent être utilisé dans les endroits très humides comme
les salles de bain ou les buanderies.
ÉTAPE 1
À l’aide d’un appareil de repérage de poutre (appareil peu onéreux, en vente dans la plupart des quincail-
leries) ou avec toute autre méthode précise, identifier le point médian entre deux poutres et le marquer.
À l’aide du gabarit fourni, tracer la disposition des trous au plafond.
ÉTAPE 2
Avec une scie sauteuse, une scie à guichet ou un couteau universel très affûté, découper un trou dans
le mur, en suivant les repères tracés.
ÉTAPE 3
Faire passer les fils de haut-parleurs jusqu’à l’emplacement de la source acoustique. Plusieurs méthodes
différentes peuvent être utilisées pour effectuer le câblage, selon les caractéristiques de construction
de la pièce ou de la maison. Ajouter une touche professionnelle à l’installation en utilisant une plaque
à bornes pour haut-parleurs à l’emplacement de la source acoustique. Laisser suffisamment de fil à
l’emplacement des haut-parleurs (entre 20 et 25 cm) pour compléter les branchements.
HERZLICHEN GLÜCKWUNSCH
Wir freuen uns, dass Sie MUSICA-Deckenlautsprecher gewählt haben. Wenn sie korrekt installiert und
betrieben werden, bieten Ihnen MUSICA-Deckenlautsprecher jahrelang problemlosen Hörgenuss. Um
eine korrekte Installation zu gewährleisten, müssen Sie allen Schritten in dieser Anleitung sorgfältig
folgen.
DATEN MUSICA612WRM MUSICA622WRM
Frequenzgang 60 Hz-20 kHz +/- 3dB 60 Hz-20 kHz +/- 3dB
Impedanz 8 Ohm Nennwert 8 Ohm Nennwert/
pro Eingang
Belastbarkeit 35 Watt RMS/ 35 Watts RMS/
70 Watt Musik-Spitzenleistung 70 Watt Musik-Spitzenleistung
Empfindlichkeit (1W/1M) 87dB 87dB
Tieftöner-Durchmesser 16,5 cm 16,5 cm
(Santopren-Sicke) (Santopren-Sicke)
Hochtöner 1,27 cm Polykarbonat (2) 1,27 cm Polykarbonat
Symmetrische Kalotte Symmetrische Kalotte
Einbautiefe 6,67 cm 6,67 cm
Schallwand-Durchmesser 21,59 cm 21,59 cm
Ausschnitt-Durchmesser 18,57 cm 18,57 cm
ANSTREICHEN DER MUSICA-DECKENLAUTSPRECHER
MUSICA-Deckenlautsprecher können mit allen Innen- und Außenanstrichfarben angestrichen werden.
Das Auftragen mit Walze oder Sprühgerät sollte zu hervorragenden Ergebnissen führen. Allen MUSICA-
Deckenlautsprechern liegt eine Abdeckung bei, die die Lautsprecher während des Anstreichens schützt.
DIE WETTERFESTEN LAUTSPRECHER MUSICA612WRM UND MUSICA622WRM
Die Lautsprecher MUSICA612WRM und MUSICA622WRM sind speziell für den Einsatz in feuchten
Umgebungen konzipiert, wie Bädern, Saunen, Jacuzzis, Terrassen, Schwimmbädern und anderen
Außenbereichen.
LAUTSPRECHER-PLATZIERUNG
Der Deckenlautsprecher MUSICA612WRM kann an jede Inneneinrichtung angepasst werden. Der
Lautsprecher kann praktisch überall eingebaut werden, wo eine bündige Montage möglich ist. Um die
Klangleistung zu maximieren, sollte man aber bestimmten Richtlinien folgen. Zur besten Stereowiedergabe
sollten die beiden Lautsprecher den gleichen Abstand von Ihrer Hörposition haben, und der Winkel zur
Hörposition sollte jeweils 40 bis 60 Grad betragen

ÉTAPE 4
Raccorder les fils de haut-parleur sur les bornes de haut-parleur, en observant la polarité correcte, et en
positionnant l’armature du haut-parleur dans la découpe. Faire attention de ne pas pincer les fils pendant
le positionnement des haut-parleurs.
ÉTAPE 5
Serrer soigneusement les quatre vis de fixation. Ceci fait tourner le papillon de fixation derrière la surface
de fixation et bloque le haut-parleur en place.
ÉTAPE 6
Lorsque le panneau de haut-parleur est fermement fixé, tester le son. Si le fonctionnement du haut-
parleur est satisfaisant, fixer la grille. La grille étant conçue pour un ajustement serré, il faut d’abord
positionner un bord dans la fente, et appuyer sur le périmètre de la grille, tout en poussant les bords
avant dans la fente de la grille.
ASSISTANCE TECHNIQUE
Pour une assistance technique supplémentaire, se rendre sur notre site web à www.MusicaAtHome.com.
Nos représentants du service technique peuvent aussi être contactés par téléphone en composant le :
1-800-225-5689 ou par courriel à : [email protected].
PASO 4
Fije los cables de altavoz en los terminales de altavoz con la polaridad correcta y coloque el marco del
altavoz en el corte de la pared o del cielo raso. No aplaste los cables en el proceso.
PASO 5
Apriete cuidadosamente los cuatro tornillos de montaje. Esto hace que las alas de montaje giren detrás
de la superficie de montaje y fijen el altavoz en posición.
PASO 6
Después de apretar firmemente el panel de altavoz, pruebe el sonido. Cuando esté satisfecho con el fun-
cionamiento del altavoz, póngale la rejilla. Como la rejilla ha sido diseñada para encajar apretadamente,
debe colocar un borde en la ranura primero y luego comprimir el perímetro de la rejilla a medida que va
encajando los bordes en la ranura.
ASISTENCIA TÉCNICA
Para obtener asistencia técnica adicional, vaya al sitio web www.MusicaAtHome.com. De otro modo
puede llamar a los representantes de nuestro servicio técnico al 1-800-225-5689 o escribir por correo
electrónico a [email protected].

FELICITACIONES
Le agradecemos que haya escogido los altavoces empotrados en cielo raso MUSICA. Cuando se
instalan y se hacen funcionar correctamente, los altavoces empotrados en cielo raso MUSICA le darán
muchos años de placer auditivo sin preocupaciones. Es importante que siga cuidadosamente los pasos
especificados en esta guía para que la instalación sea correcta.
ESPECIFICACIONES MUSICA612WRM MUSICA622WRM
DE LOS ALTAVOCES
Respuesta de frecuencias 60 Hz a 20k Hz +/- 3 dB 60 Hz a 20k Hz +/- 3 dB
Impedancia nominal de 8 ohmios nominal de 8 ohmios /
por entrada
Administración de potencia 35 vatios RMS/ 35 vatios RMS/
70 vatios máximo para música 70 vatios máximo para música
Sensibilidad (1W/1M) 87dB 87dB
Diámetro de woofer 6-1/2 plg. 6-1/2 plg.
(Envolvente de Santoprene) (Envolvente de Santoprene)
Tweeter de 1/2 plg. de policarbonato (2) de 1/2 plg. de policarbonato
Domo equilibrado Domo equilibrado
Profundidad de montaje 2-5/8 plg. (66.7 mm) 2-5/8 plg. (66.7 mm)
Diámetro de bafle 8-1/2 plg. (215.9 mm) 8-1/2 plg. (215.9 mm)
Diámetro de corte 7-5/16 plg. (185.7 mm) 7-5/16 plg. (185.7 mm)
APLICACIÓN DE PINTURA EN LOS ALTAVOCES EMPOTRADOS EN CIELO RASO MUSICA
Estos altavoces empotrados en cielo raso MUSICA han sido diseñados para aceptar todo tipo de pin-
turas interiores y exteriores. Las aplicaciones con rodillo o aerosol deben dar excelentes resultados.
Los altavoces empotrados en cielo raso MUSICA vienen con una máscara de pintura para protegerlos
durante la aplicación de pintura.
ALTAVOCES RESISTENTES A LA INTEMPERIE MUSICA612WRM Y MUSICA622WRM
Los altavoces MUSICA612WRM Y MUSICA622WRM han sido diseñados específicamente para fun-
cionar en lugares húmedos tales como el baño, el sauna, la bañera caliente, el patio, la piscina y otras
aplicaciones exteriores.
UBICACIÓN DE LOS ALTAVOCES
Los altavoces empotrados en cielo raso MUSICA612WRM han sido diseñados para funcionar en
cualquier esquema de decoración interior. Se pueden instalar prácticamente en cualquier lugar en que
se puedan montar al ras. Sin embargo, para maximizar el rendimiento de sonido, se deben seguir ciertas
pautas. Para lograr la mejor reproducción estereofónica, los altavoces se deben colocar a la misma dis-
tancia del oyente y deben separase para que el ángulo entre ellos, en la posición de oyente, sea entre
40 y 60 grados.
MUSICA622WRM
Los altavoces empotrados en cielo raso MUSICA622WRM han sido diseñados para funcionar en salas
pequeñas o en lugares en que los dos canales de una señal estereofónica deben reproducirse en un
pequeño espacio. Este modelo tiene un exclusivo woofer de bobina de voz doble que permite pasar los
2 canales del sistema a un solo cono. Esta característica, junto con un sistema de tweeter doble, permite
que esta unidad funcione como dos altavoces en uno.
La unidad es resistente al agua y por lo tanto se puede usar en áreas de alta humedad, tales como el
baño o la lavandería.
PASO 1
Con un localizador de parales (que se puede encontrar por un precio módico en la mayoría de las fer-
reterías) u otro método preciso, ubique el punto central entre dos parales o vigas y márquelo. Con la
plantilla que se suministra, trace el contorno del agujero en la pared o el cielo raso.
PASO 2
Con una sierra caladora, una sierra para hacer cerraduras de puertas o un cuchillo utilitario muy afilado,
haga un agujero en la pared o en el cielo raso siguiendo el contorno trazado.
PASO 3
Encamine los cables de altavoz hasta el lugar en que se va a ubicar la fuente de sonido. Hay varias
maneras de lograr esto, dependiendo de las características de construcción de la sala o la casa. Usted
puede agregar un toque profesional a la instalación con una placa de terminales de altavoz en el lugar
en que se va a ubicar la fuente de sonido. Deje suficiente cable en el lugar en que está el altavoz (de 8
a 10 pulgadas) para completar la conexión.
