MW TOOLS HAE31508N User manual

HAE31508N - HAE31514N - HAE32508N - NLFREN - v1.0 - 21092015
HANDLEIDING - MODE D’EMPLOI - MANUAL
HAE31508N (756200632)
HAE31514N (756200638)
HAE32508N (756200634)

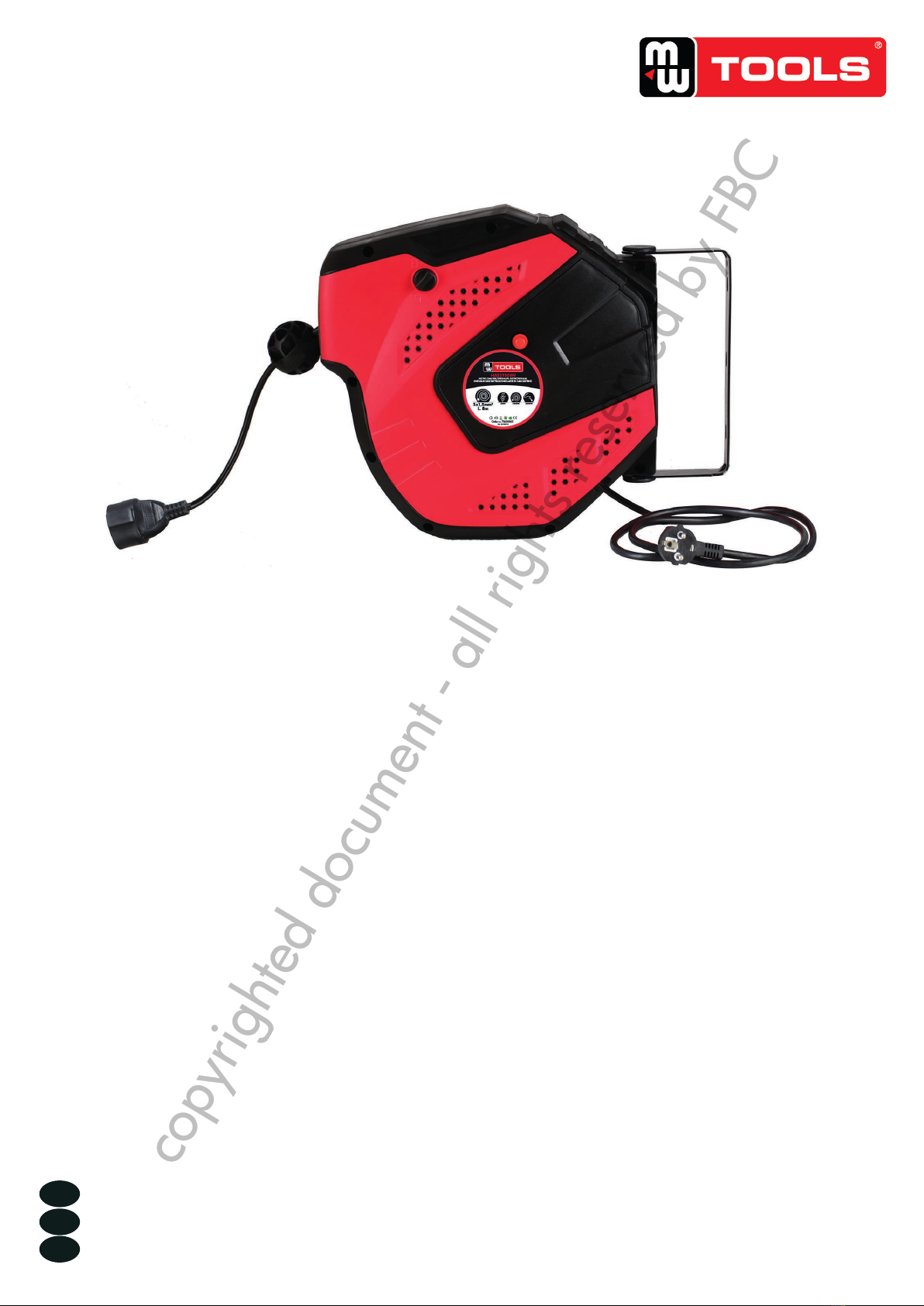

Kabelhaspel
Enrouleur de câble
Cable reel
P.02 Gelieve te lezen en voor later gebruik bewaren
P.03 Veuillez lire et conserver pour consultation ultérieure
P.04 Please read and keep for future reference
FR
EN
NL
copyrighted document - all rights reserved by FBC

HAE31508N - HAE31514N - HAE32508N - NLFREN - v1.0 - 21092015
2
NL
WAARSCHUWING!
Lees de volgende voorschriften en richtlijnen aandachtig alvorens de oprolhaspel te gebruiken.
Het niet-naleven van deze richtlijnen kan leiden tot lichamelijke letsels of materiële schade.
Bewaar deze instructies op een geschikte plaats voor later gebruik.

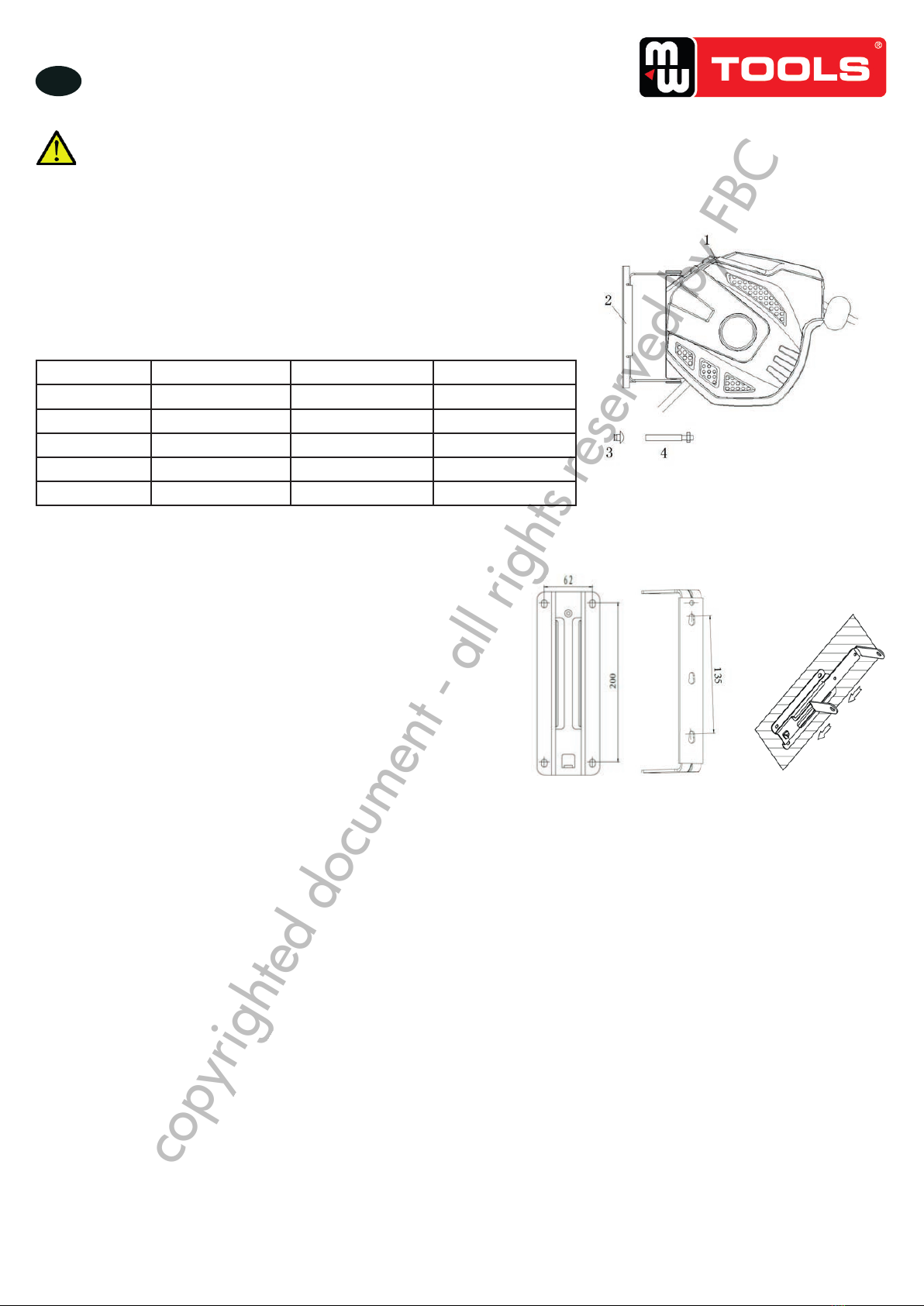

Omschrijving
1. Oprolhaspel
2. Metallische montage beugel
3. 6 x 12 mm schroeven
4. 6 x 60 mm bouten
Technische gegevens
Model HAE31508N HAE31514N HAE32508N
Kabelsectie 3x1,5 mm² 3x1,5 mm² 3x2,5 mm²
Kabellengte 8 m 14 m 8 m
Voltage 230 V 230 V 230 V
Gewicht 4,5 kg 4,5 kg 4,5 kg
Afmetingen 295x165x330 mm 295x165x330 mm 295x165x330 mm
Installatie
De haspel kan horizontaal, verticaal, op een betonnen pijler of wand,
of op een metalen structuur gemonteerd worden.
1. Pak het toestel en de accessoires uit de doos.
2. Kies een plaats naast een elektrisch stopcontact.
3. Neem de montage beugel om de posities van de schroeven te
markeren, en boor 4 gaten in de muur (afb. 1).
4. Bevestig de beugel met vier 6 x 60 mm schroeven.
5. Zet de haspel in de montage beugel in, en bevestig met
1 x 6 x 12 mm schroef (afb. 3)
Nota:
• De haspel kan op een muur of een plafond
gemonteerd worden.
• Het wordt aanbevolen de haspel ongeveer 1 meter
boven de vloer te installeren.
Gebruik
Sluit de kabel aan de stroomvoorziening aan.
Ontrollen
Trek op de kabel tot de gewenste lengte, of totdat het geluid “taktak” hoorbaar is.
Oprollen
1. Trek kort op de kabel, en laat vervolgens de kabel automatisch opgerold worden.
2. Houd het uiteinde van de kabel steeds vast terwijl de kabel opgerold wordt.
3. Ontkoppel de kabel van de stroomtoevoer.
Opslag
Reiniging
De haspel is onderhoudsvrij, en moet niet gereinigd worden.
Onderhoud
Wanneer niet in gebruik, moet de haspel van de stroomtoevoer ontkoppeld worden.
Wanneer niet in gebruik voor een lange periode, moet de haspel in een droge en schone plaats opgeslagen worden.
Storingen
Terwijl de kabel opgerold wordt, kan deze geblokkeerd worden. In dit geval, trek eens op de kabel opnieuw, om deze te
deblokkeren.
Afb. 1 Afb. 2 Afb. 3
copyrighted document - all rights reserved by FBC

3
HAE31508N - HAE31514N - HAE32508N - NLFREN - v1.0 - 21092015
FR
ATTENTION !
Lisez et comprenez toutes les instructions avant utilisation. Le non-respect des consignes de
sécurité peut être à l’origine de dommages corporels ou matériels. Gardez ces instructions dans
un endroit sûr et accessible pour consultation ultérieure.
Description
1. Enrouleur de câble
2. Support métallique
3. Vis 6 x 12 mm
4. Boulons 6 x 60 mm
Données techniques
Modèle HAE31508N HAE31514N HAE32508N
Section câble 3x1,5 mm² 3x1,5 mm² 3x2,5 mm²
Longueur câble 8 m 14 m 8 m
Tension 230 V 230 V 230 V
Poids 4,5 kg 4,5 kg 4,5 kg
Dimensions 295x165x330 mm 295x165x330 mm 295x165x330 mm
Installation
L’enrouleur peut être installé horizontalement, verticalement, sur un mur
ou pilier en béton, ou sur une structure métallique.
1. Déballez l’enrouleur et les accessoires.
2. Choisissez un emplacement près d’une prise de courant.
3. Prenez le support de montage pour marquer la position des vis, et
percez 4 trous dans le mur (g. 1).
4. Fixez le support avec des vis de 6 x 60 mm.
5. Insérez l’enrouleur dans le support et xez-le avec une vis de 6 x 12
mm (g. 3).
Attention :
• L’enrouleur peut être installé sur un mur ou un plafond.
• Il est conseillé d’installer l’enrouleur à environ 1 mètre
au-dessus du sol.
Utilisation
Branchez le câble à la prise de courant.
Dérouler
Tirez sur le câble jusqu’à la longueur souhaitée, ou jusqu’à ce que vous entendiez le son «tactac».
Enrouler le câble
1. Débloquez le câble en le tirant légèrement, et laissez-le s’enrouler.
2. Tenez toujours l’extrémité du câble pendant qu’il s’enroule.
3. Débranchez le câble de l’alimentation électrique.
Rangement
Nettoyage
L’enrouleur ne demande aucun entretien particulier.
Entretien
Lorsqu’il n’est pas utilisé, débranchez le câble de l’alimentation électrique.
Lorsqu’il n’est pas utilisé pour une longue période, rangez l’enrouleur dans un endroit sec et frais.
Résolution de problèmes
Si le câble se bloque au moment de l’enroulement, tirez-le à nouveau légèrement pour le débloquer.
Fig. 1 Fig. 2 Fig. 3
copyrighted document - all rights reserved by FBC

4
HAE31508N - HAE31514N - HAE32508N - NLFREN - v1.0 - 21092015
EN
WARNING!
Read carefully and understand all instructions before operating. Failure to follow the safety rules
and other basic safety precautions may result in serious personal injury.
Save these instructions in a safe place and on hand so that they can be read when required.
Description
1. Cable reel
2. Metal bracket
3. 6 x 12 mm screws
4. 6 x 60 mm bolts
Technical data
Model HAE31508N HAE31514N HAE32508N
Cable section 3x1.5 mm² 3x1.5 mm² 3x2.5 mm²
Cable length 8 m 14 m 8 m
Voltage 230 V 230 V 230 V
Weight 4.5 kg 4.5 kg 4.5 kg
Dimensions 295x165x330 mm 295x165x330 mm 295x165x330 mm
Installation
The reel can be installed horizontally, vertically on the cement pillar,
cement wall or steel structure.
1. Take out the unit and accessories from the box.
2. Choose a suitable place near a power supply.
3. Take the mounting bracket as a template to mark the position of
the screws, and drill four holes in the wall (g. 1).
4. Fix the bracket by four 6 x 60 mm screws accordingly.
5. Slip the reel to the mounting bracket, the fasten it by
1 x 6 x 12 mm screw (g. 3)
Note:
• The reel can be installed to a wall/post or ceiling.
• It is suggested to mount the reel approximately 1
meter above the ground.
Operation
Connect the leader cable to the power supply.
Unwind
Pull out the cable to desired length and stop after “tactac” sound is heard.
Roll up the cable
1. Release the lock by one more pull and let the cable back.
2. Please always hold the end of the cable when it is going back to the hose box.
3. Turn off the power.
Storage
Cleaning
The cable box is maintenance-free and must not be cleaned.
Maintenance
When not in use, please turn off the power source.
When not in use for an extended period of time, it is recommended to be stored in a cool and dry place.
Trouble shooting
During the process of retracting/pulling out the cable, if the cable is locked, please pull out more cable again, then retry the
work.
Fig. 1 Fig. 2 Fig. 3
copyrighted document - all rights reserved by FBC

5
HAE31508N - HAE31514N - HAE32508N - NLFREN - v1.0 - 21092015
Fabrikant/Invoerder
Fabricant/Importateur
Manufacturer/Retailer
Verklaart hierbij dat het volgende product :
Déclare par la présente que le produit suivant :
Hereby declares that the following product :
Product
Produit
Product
Kabelhaspel
Enrouleur de câble
Cable reel
Order nr. :
Geldende CE-richtlijnen
Normes CE en vigueur
Relevant EU directives
2006/42/EC - 2014/35/EU - 2014/30/EU
EN ISO 12100:2010
EN 60335-1:2012 - EN 55014-1:2006+A1:2009+A2:2011
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2013
EN 55014-2:1997+A1:2001+A2:2008
Overeenstemt met de bestemming van de hierboven aangeduide richtlijnen - met inbegrip van deze betreffende het
tijdstip van de verklaring der geldende veranderingen.
Répond aux normes générales caractérisées plus haut, y compris celles dont la date correspond aux modications en
vigueur.
Meets the provisions of the aforementioned directive, including, any amendments valid at the time of this statement.
Bart Vynckier, Director
VYNCKIER TOOLS nv/sa
Vynckier Tools nv/sa
Avenue Patrick Wagnonlaan, 7
ZAEM de Haureu
B-7700 Mouscron - Moeskroen
EG conformiteitsverklaring
Déclaration de conformité CE
EC declaration of conformity
HAE31508N (756200632)
HAE31514N (756200638)
HAE32508N (756200634)
FR
EN
NL
Moeskroen/Mouscron, 21-09-2017
