myGekko GEK.COS.FRA.RS41 User manual

DE
Produktbeschreibung
Sicherheit
VORSICHT! Elektrische Spannung!
Im Innern des Geräts benden sich ungeschützte spannungsführende Bau-
teile. Die VDE-Bestimmungen beachten. Alle zu montierenden Leitungen
spannungslos schalten und Sicherheitsvorkehrungen gegen unbeabsich-
tigtes Einschalten treffen. Das Gerät bei Beschädigung nicht in Betrieb
nehmen Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen unbe-
absichtigten Betrieb sichern, wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht mehr gewährleistet ist. Das Gerät ist ausschließlich für den
sachgemäßen Gebrauch bestimmt. Bei jeder unsachgemäßen Änderung
oder Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewähr-
leistungs- oder Garantieanspruch. Nach dem Auspacken ist das Gerät
unverzüglich auf mechanische Beschädigungen zu untersuchen. Wenn
ein Transportschaden vorliegt, ist unverzüglich der Lieferant davon in
Kenntnis zu setzen. Das Gerät darf nur als ortsfeste Installation betrieben
werden, das heißt nur in montiertem Zustand und nach Abschluss aller
Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen
Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der
Bedienungsanleitung ist Ekon GmbH nicht haftbar.
Technische Daten
Parameter Wert
Gehäuse Kunststoff ABS/PC und Leser in
Edelstahl
Farbe Stahlgrau
Montage Aufputz
Montagehöhe min. 135 cm
Abmessungen B x H x T / 45 x 82 x 60 mm
Gewicht 0,11 kg
Betriebstemperatur -25 °C bis +70 °C
Umgebungsluftfeuchtigkeit max. 90 % r.F.
Versorgungsspannung 8 - 24 V DC
Stromverbrauch 100 - 470 mA (130 mA Nennbetrieb)
Leistungsaufnahme 0,8 - 4 W (1 W Nennbetrieb)
Datenschnittstellen RS-485
Frequenz RFID 13,56 MHz
Leseabstand RFID 30 mm
Sensortyp RF Finger-Zeilensensor
Auflösung 500 DPI
Geschwindigkeit 4 cm/s
Verschlüsselung RS485 > Ja; RFID > MIFARE DESFire
EV1
Schutzart IP44
Zertifizierungen
EN61000-6-2/ EN61000-6-3/
EN60529, CE2014/30/EU/
RoHs2011/65/EU
Dati tecnici
Sicurezza
ATTENZIONE! Tensione elettrica!
All’interno dell’apparecchio sono presenti componenti sotto tensione non
protetti. Attenersi alle speciche della norma VDE. Scollegare i cavi da
montare dall’alimentazione elettrica e adottare tutte le misure necessarie
per impedire un reinserimento accidentale.Non mettere in funzione l’appa-
recchio danneggiato. Spegnere l’apparecchio e/o l’impianto e assicurarlo
contro il reinserimento accidentale se si sospetta che non possa più esse-
re garantito un funzionamento sicuro. L’apparecchio deve essere utilizzato
esclusivamente in modo conferme alle normative. In caso die modiche
improprie o mancata osservanza delle istruzioni per l’uso, decade qualsi-
asi forma di garanzia. Dopo il disimballaggio, l’apparecchio deve essere
immediatamente controllato per vericare la presenza di eventuali danni
meccanici. In caso di danni da trasporto, informare tempestivamente il for-
nitore. L’apparecchio deve essere utilizzato unicamente come installazione
ssa, ovvero dopo essere stato montato, al termine di tutti gli interventi di
installazione e di messa in funzione necessari e solo nel contesto previsto.
Ekon srl declina ogni responsabilità per eventuali modiche delle norme e
degli standard intervenute dopo la pubblicazione delle istruzioni per l’uso.
Parametri Valore
Alloggiamento Plastica ABC/PC, con lettore in acci-
aio inossidabile
Colore Grigio acciaio
Montaggio sopra intonaco
Altezza di montaggio min. 135 cm
Dimensioni L x A x P / 45 x 82 x 60 mm
Peso 0,11 kg
Temperatura di esercizio da -25 °C a +70 °C
Umidità ambiente max. 90% RH
Tensione di alimentazione 8 - 24 V CC
Consumo energia elettrica 100 - 470 mA (130 mA operazione
nominale)
Potenza assorbita 0,8 - 4 W (1 W operazione nominale)
Interfacce dati RS-485
Frequenza RFID 13,56 MHz
Distanza di lettura RFID 30 mm
Tipo di sensore RF Sensore di linea del dito
Risoluzione 500 DPI
Velocità 4 cm/s
Cifratura RS485 > Si, RFID > MIFARE DESFire
EV1
Grado di protezione IP44
Certicazioni EN61000-6-2/ EN61000-6-3/ EN60529,
CE2014/30/EU/ RoHs2011/65/EU
Technical data
Security
CAUTION! Electric voltage!
The device contains unprotected live components. Observe the VDE
regulations. Disconnect the cables to be installed from the power
supply and take safety precautions against accidental switch-on.
In case of damage do not start the device. Unplug the device or the
plant from the power supply and take precautions against accidental
switch-on as soon as you assume that operation of the unit under
safe circumstances is no longer possible. The device is exclusively
intended for appropriate use. Any improper use or non-observance of
the operating instructions invalidates the right to claim under guaran-
tee or warranty. After removing the packaging, check the condition of
the unit to assure there is no mechanical damage. Inform the supplier
immediately in case of transport damage. The unit is designed for
xed installations; this means that it can be used only mounted and
after nishing all further installation and commissioning works, and
only in the foreseen environment. Ekon is not liable for modications
of the applied norms and standards after the publication of the
operating instructions.
Parameters Value
Housing Plastic ABS/PC, with reader in
stainless steel
Color Steel gray
Mounting surface-mounted
Mounting height min. 135 cm
Dimensions W x H x D / 45 x 82 x 60 mm
Weight 0,11 kg
Operating temperature -25 °C to +70 °C
Ambient humidity max. 90% RH
Supply voltage 8 - 24 V DC
Power consumption 100 - 470 mA (130 mA rated
operation)
Power consumption 0,8 - 4 W (1 W rated operation)
Data interfaces RS-485
Frequency RFID 13,56 MHz
Reading distance RFID 20 mm
Sensor type RF Finger line sensor
Resolution 500 DPI
Speed 4 cm/s
Encryption RS485 > Yes, RFID > MIFARE DESFire
EV1
Protection degree IP44
Certications
EN61000-6-2/ EN61000-6-3/
EN60529, CE2014/30/EU/
RoHs2011/65/EU
myGEKKO | Ekon GmbH
St. Lorenznerstraße 2
I-39031 Bruneck
T. [phone]
myGEKKO | EKON Vertriebs GmbH
Fürstenrieder Straße 279a
D-81377 München
T. [phone]
[email protected]
www.my-gekko.com
A First Class Product of Europe
A company from South Tyrol

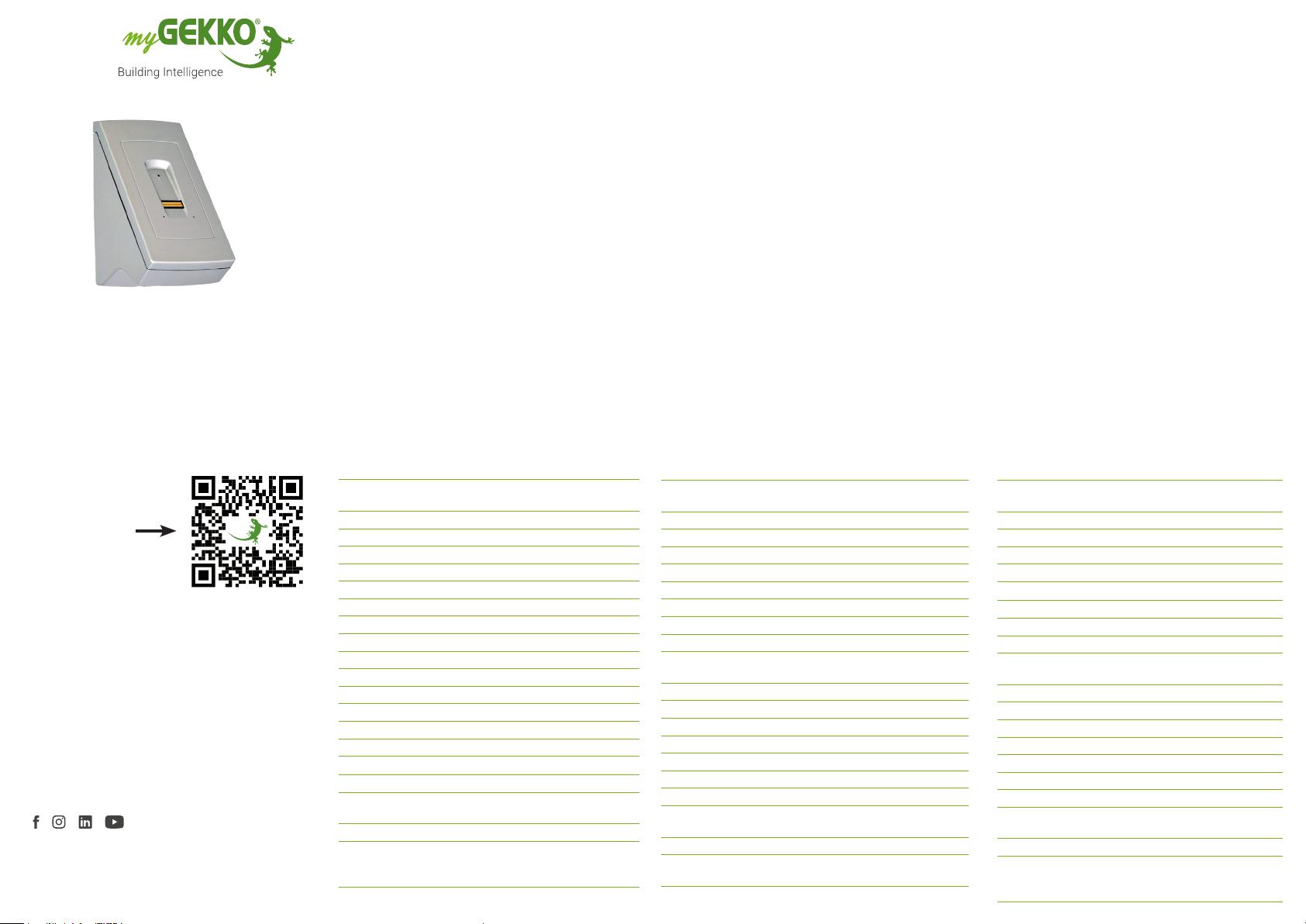

GEK.COS.FRA.RS41
FRA RFID
Fingerprintleser Aufputz
Lettore impronte digitali, sopra intonaco
Fingerprint reader, surface-mounted
V1.1 - 2022-07 - MRK.PRB.FRA.RS41
eingetragen im Handelsregister in Bozen mit
Steuer- und Eintragungsnummer IT01637750215
Der Fingerprint mit RFID Funktionalität Aufputz ist ein bio-
metrisches Sensorterminal zur Erfassung von Fingerprints
mittels eines RF-Zeilensensors von Authentec. Er gilt auch
als RFID-Terminal, das mittels RFID-Karten genutzt werden
kann.
IT
Descrizione del prodotto
EN
Product description
Il lettore di impronte digitali con funzione RFID per montag-
gio sopra intonaco è un terminale biometrico che registra
le impronte digitali utilizzando un sensore di linea RF di
Authentec. Lo scanner di impronte digitali viene utilizzato
anche come terminale RFID in abbinamento a schede RFID.
The surface mount ngerprint reader equipped with
RFID functionality is a biometric sensor terminal which
detects ngerprints by using an RF line sensor from
Authentec. It is also used as RFID terminal working in
combination with RFID cards.
Zum Handbuch
Al Manuale
To the manual
link.my-gekko.com/035

11
10
9
8
7
6
5
4
3
2
1
12
11
17
16
15
14
13
12
123 4
RS485- (B) RS485+ (A)
+24VDC GND
www.my-gekko.com
myGEKKO
ENTER
ESC
12 10 11 12 13 14 15 168 9
X1 POWER ETH 0-1 USB1 A B RS485 1...3 X7
+24V
GND
RxTx+ RxTx-
GND
RxTx+ RxTx-
GND
RxTx+ RxTx-
GND
USB
ETH0
ETH1
.....
max. 8 Fingerprint Readers
on a RS485-Port
DO NOT wire in a star
configuration
Connect a resistor (120
Ohm) between the bus
wires at the end of the line.
120 Ω
+24VDC
GND
11
10
9
8
7
6
5
4
3
2
1
12
11
17
16
15
14
13
12
123 4
RS485- (B) RS485+ (A)
+24VDC GND
11
10
9
8
7
6
5
4
3
2
1
12
11
17
16
15
14
13
12
123 4
RS485- (B) RS485+ (A)
+24VDC GND
myGEKKO BASE R07
GEK.BCO.RBA.0001
Installationsanleitung / Istruzione di installazione / Installation guide
DE Montage:
Der Fingerprint-Leser ist für die ortsfeste Aufputz-
montage an unbeweglichen Teilen und für den Ein-
satz im ungeschützten Außenbereich im Heim- und
Gewerbebereich vorgesehen.
IT Montaggio:
Il lettore di impronte digitali è predisposto per il mon-
taggio permanente sopra intonaco su componenti
ssi e per l‘impiego in aree esterne non protette nel
settore residenziale e commerciale.
EN Mounting:
The ngerprint reader is intended for xed surfa-
ce-mounting on immovable parts and for use in
unprotected outdoor spaces in residential and com-
mercial buildings.
1
DE Anschluss:
Die Lesegeräte werden über RS485 2-Draht am
myGEKKO Gebäuderegler angeschlossen.
Es dürfen maximal 8 Lesegeräte pro Schnittstelle
verwendet werden.
Wenn Sie den Leser über den myGEKKO RS485-USB
Konverter anschließen, muss ein 1kΩ Pull-down-Wi-
derstand (zwischen RS485-B/- und GND) und ein
10kΩ Pull-up-Widerstand (zwischen RS485-A/+ und
+24V DC) angeschlossen werden.
Bei direktem Anschluss an eine myGEKKO COM-
Port wird kein Pull-down und Pull-up Widerstand
benötigt. Falls nötig, muss am letzten Leser auch ein
Abschluss-Widerstand von 120Ω (wurde mitgeliefert)
angeschlossen werden. Beachten Sie hierzu die
allgemeinen RS485 Richtlinien.
IT Collegamento:
I lettori sono collegati al controller dell‘edicio my-
GEKKO tramite RS485 a 2 li.
È possibile utilizzare un massimo di 8 lettori per
interfaccia.
Se si collega il lettore tramite il convertitore my-
GEKKO RS485-USB, sarà necessario un resistore
di pull-down da 1kΩ (tra RS485-B/- e GND) e un
resistore di pull-up da 10kΩ (tra RS485-A/+ e +24V
CC) collegato.
Con un collegamento diretto a un‘interfaccia COM
myGEKKO, non sono necessarie resistenze di pull-
down e pull-up. Se necessario, all‘ultimo lettore deve
essere collegata anche una resistenza di terminazio-
ne da 120Ω (in dotazione). Si prega di notare le linee
guida generali RS485.
EN Connection:
The readers are connected to the myGEKKO building
controller via RS485 2-wire.
A maximum of 8 readers may be used per interface.
If you connect the reader via the myGEKKO RS485-
USB converter, a 1kΩ pull-down resistor (between
RS485-B/- and GND) and a 10kΩ pull-up resistor
(between RS485-A/+ and +24V DC ) to be connected.
With a direct connection to a myGEKKO COM inter-
face, no pull-down and pull-up resistors are required.
If necessary, a 120Ω terminating resistor (supplied)
must also be connected to the last reader. Please
note the general RS485 guidelines.
2
DE Lieferumfang:
› Leser
› 120 Ω Widerstand
› Produktblatt
IT Contenuti:
› Lettore
› 120 Ω resistore
› Scheda tecnica
EN Contents:
› Reader
› 120 Ω resistor
› Product sheet
DE Konguration:
In der Übersicht des Systems „Zutritt“ mit dem Zahn-
rad oben rechts in die IO-Kongurationen wechseln.
Dort „Fingerprint“ als Lesertyp auswählen und die
Schnittstelle, an der der Leser angeschlossen ist,
angeben. Auf „>>“ drücken und initialisieren. Nach
2 Minuten scheint die Seriennummer auf und die
Einrichtung des Lesers ist abgeschlossen. Achtung,
bevor initialisiert wird, alle Leser an derselben Schnitt-
stelle trenne und nur den einzukongurierenden Leser
anschließen.
IT Congurazione:
Nella panoramica del sistema „Accesso“, passare
alle congurazioni IO con la ruota dentata in alto a
destra. Selezionare „Fingerprint“ come tipo di lettore
e specicare l‘interfaccia a cui è collegato il lettore.
Premere „>>“ e inizializzare. Dopo 2 minuti, viene
visualizzato il numero di serie e la congurazione del
lettore è completa. Attenzione, prima di inizializzare,
scollegare tutti i lettori sulla stessa interfaccia e
collegare solo il lettore da congurare.
EN Conguration:
In the overview of the „Access“ system, switch to the
IO congurations with the cog wheel at the top right.
Select „Fingerprint“ as the reader type and specify
the interface to which the reader is connected. Press
„>>“ and initialize. After 2 minutes, the serial number
appears and the reader setup is complete. Caution,
before initializing, disconnect all the readers on the
same interface and connect only the reader to be
congured.
3
