Nad 218 thx User manual

218THX

• OWNER'S MANUAL

• MANUEL D'INSTALLATION

• BEDIENUNGSANLEITUNG

• MANUAL DEL USUARIO

• MANUALE DELLE ISTRUZIONI

• BRUKSANVISNING

• MANUAL DO PROPRIETÁRIO

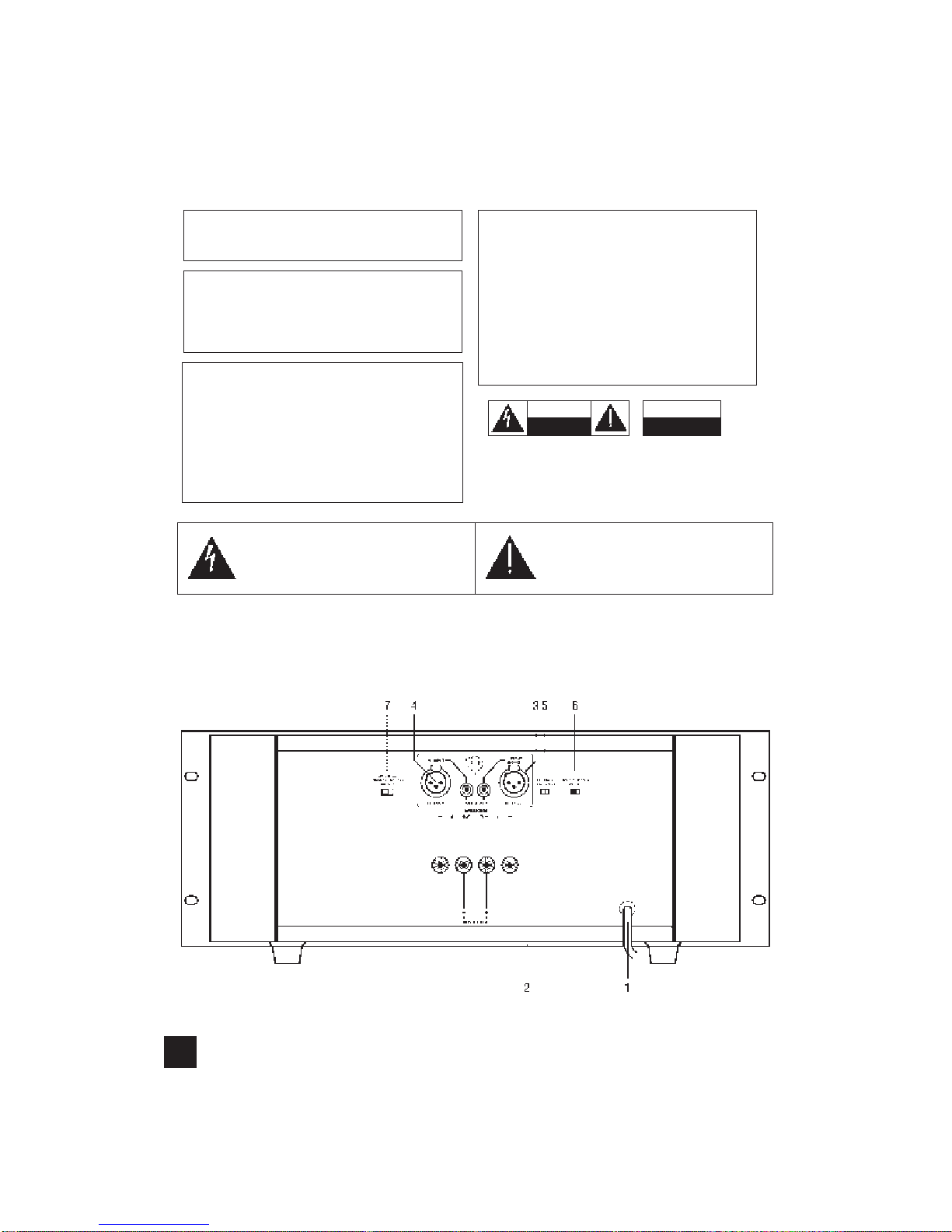

REAR PANEL CONNECTIONS

WARNING:TO PREVENT FIRE OR ELECTRIC

SHOCK, DO NOT EXPOSE THIS APPLIANCE

TO RAIN OR MOISTURE

CAUTION: TO PREVENT ELECTRIC SHOCK DO

NOT USE THIS POLARISED PLUG WITH AN

EXTENSION CORD RECEPTACLE OR OTHER

OUTLET UNLESS THE BLADES CAN BE FULLY

INSERTED TO PREVENT BLADE EXPOSURE.

ATTENTION: POUR PREVENIR LES CHOCS ELEC-

TRIQUES NE PAS UTILISER CETTE FICHE

POLARISEE AVEC UN PROLONGATEUR, UNE

PRISE DE COURANT OU UNE AUTRE SORTIE DE

COURANT, SAUF SI LES LAMES PEUVENT ETRE

INSEREES A FOND SANS EN LAISSER AUCUNE

PARTIE A DECOUVERT.

The lightning flash with arrowhead, within an equilateral tri-

angle is intended to alert the user of the presence of unin-

sulated "dangerous voltage" within the product's enclo-

sure; that may be of sufficient magnitude to constitute a

risk of electric shock to persons.

The exclamation point within an equilateral triangle is intend-

ed to alert the user of the presence of important operating

and maintenance (servicing) instructions in the literature

accompanying the appliance

Note to CATV system installer: This reminder is provided

to call the CATV installer's attention to Article 820-40 of the

NEC , which provides guidelines for proper grounding and,

in particular, specifies that the cable should be connected

to the grounding system of the building, as close to the

point of cable entry as practical.

CAUTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

ATTENTION:

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER SEVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

AFIN DEVITER UN CHOC

ELECTRIQUE, ET LES

CONSEQUENCES GRAVES

QUI POURRAIENT EN

RESULTER, TENTEZ PAS

D'OUVRIR L'APPAREIL ET

DE TOUCHER AUX

COMPOSANTS INTERNES

SANS LA PRESENCE D'UNE

SERVICE PERSONNEL.

THIS DIGITAL APPARATUS DOES NOT EXCEED THE CLASS B

LIMITS FOR RADIO NOISE EMISSIONS FROM DIGITAL

APPARATUS AS SET OUT IN THE RADIO INTERFERENCE

REGULATIONS OF THE CANADIAN DEPARTMENT OF

COMMUNICATIONS.

LE PRESENT APPAREIL NUMVERIQUE N'EMET PAS DE

BRUITS RADIOELECTRIQUES DEPASSANT LES LIMITES

APPLICABLES AUX APPAREILS NUMERIQUES DE LA CLASSE

B PRESCRITES DANS LE REGLEMENT SUR LE BROUILLAGE

RADIO ELECTRIQUE EDICTE PAR LE MINISTERE DES

COMMUNICATIONS DU CANADA.

FRONT PANEL CONTROLS

Figure 1.

(120V version only)

A NOTE ON INSTALLATION

This unit may be installed on any level surface that

is strong enough to support its weight. Since its

power transformer generates a significant magnetic

hum field, a turntable (especially one with a moving-

coil pickup cartridge) should not be located adjacent

to the amplifier nor directly above it.

The heat-sink fins make it awkward to lift the 218

THX by grasping the left and right sides. You may

find it more practical to place your hands under the

front and rear panels. Much of the amplifier’s weight

is near the front panel.

CAUTION: The amplifier’s weight must always rest

on its bottom feet. Never put the amp down on its

rear panel, with its front panel facing up. Doing so

risks damage to the input/output connectors.

The amplifier generates a moderate amount of

heat, requiring internal ventilation. Do not permit the

air outlet grille on the top cover to be obstructed by

papers or articles of clothing. If you want to locate

the amplifier on a carpeted floor, place a board under

the amp in order to prevent it from sinking into the

carpet, blocking the air inlets on its bottom.

CAUTION: To prevent a fire or shock hazard, do

not permit liquid or moisture to enter the amplifier. If

liquid is accidentally spilled on it, immediately shut off

the power and unplug the AC power cord. Allow time

for complete evaporation to occur before operating

the amplifier again. (If the liquid is anything but water

and/or alcohol, the amplifier should be examined by a

service technician before power is applied to it.)

Do not open the amplifier, or attempt to modify or

repair it yourself. Refer all servicing to a qualified

technician.

REAR PANEL CONNECTIONS

1. AC POWER CORD

Plug the AC power cord into a live wall socket. If

you must use an extension cord, select a heavy-duty

cord of the type used for large electrical appliances.

Do not connect the amplifier’s power cord to the

accessory AC outlets on a preamplifier. Such conve-

nience outlets are not designed to supply the high

power levels, up to 800 watts, that the 218 THX

requires. If you wish to switch your entire audio sys-

tem on and off at once, plug both the 218 THX and

your preamp into a “power strip” containing several

grounded AC outlets and a high-current on/off switch.

Voltage conversion. A notice printed on the rear

indicates the AC power-line voltage that the amplifier

requires. However every Model 218 THX amplifier

has a “universal” power supply that can be modified

easily for operation in other countries. If you wish to

transport your 218 THX to a nation that employs a dif-

ferent power-line voltage, an authorised NAD dealer

or service agency can convert it for such use.

2. SPEAKERS

This amplifier is equipped with special high-current

binding-post speaker terminals to handle the highest

peak power levels that may occur in the “bridged”

mode or with low-impedance speakers. At moments

when the amplifier is producing maximum power,

voltages of nearly 100V may be present on the

speaker terminals, so the terminals are protected by

hinged plastic safety covers.

To connect loudspeaker cables, first switch off the

amplifier’s power. If you are connecting a pair of

speakers for normal stereo operation, be sure that

the Bridging switch is set to OFF (STEREO). Raise

the plastic cover to gain access to the

SPEAKERSterminals.

For best stereo imaging, the left and right speakers

should be located at equal distances from your chair.

To minimize the effect of speaker cables on the

sound, locate the amplifier near the speakers and use

short cables to connect the speakers. If your pream-

plifier is located at the opposite end of the room near

your chair, you will need a long cable to connect it to

the power amplifier. All NAD preamplifiers have the

low output impedance required to drive long connect-

ing cables.

Connect the wires from your left-channel speaker

to the (L+) and (L-) terminals in the SPEAKERS

group, and connect the wires from the right-channel

speaker to the (R+) and (R-) terminals. In each chan-

nel the red terminal is the positive (+) output, and the

black terminal is the negative (-) or “ground” terminal.

Use heavy-duty (16-gauge or thicker) stranded

wire, especially with 4-ohm loudspeakers. Bare wires

can be connected directly to the binding-post termi-

nals. For a longer-lasting and more corrosion-resis-

tant connection you may purchase speaker cables

with nickel or gold-plated connectors (pin connectors,

spade lugsfor 230V versions, or banana plugs for

120V versions), or you can install such connectors on

the wires yourself. Connections to each binding post

may be made in several ways, as follows.

(1) Pin connectors. A pin connector is a slim metal

shaft that is crimped or soldered onto the end of a

wire. The threaded shaft of each binding post con-

tains an opening that accepts pin connectors up to

3mm in diameter. Unscrew the red or black plastic

bushing on each terminal to expose the hole in the

metal shaft. Insert the pin connector through the

hole, and turn the bushing clockwise until it is tight.

(2) Spade lugs. Unscrew the colored bushing,

insert the U-shaped spade lug behind the bushing,

and tighten the bushing down on it.

(3) Bare wires [See Figure 1]. Separate the two

conductors of the cord, and strip off a half-inch (1 cm)

of insulation from each. In each conductor, twist

together the exposed wire strands. Unscrew the red

or black bushing, insert the bare wire through the

hole in the metal shaft, and tighten the plastic bush-

ing until it grasps the wire securely. Check to be sure

that no loose strand of wire is touching the chassis or

an adjacent terminal. (Loose strands can be prevent-

ed by “tinning” the bare wire with melted solder

before you connect it to the amplifier.)

CAUTION: Safety organizations recommend that

the speaker terminals of a very powerful amplifier

should be covered. Potentially dangerous voltages

GB NAD 218 THX POWER AMPLIFIER

are present on these terminals when the amplifier is

producing maximum power. After you have connect-

ed the speaker cables, bend the protective cover

down against the rear panel and fasten it in place. It

is particularly important that curious children and

small pets be prevented from touching the terminals.

Phasing. Stereo speakers must operate “in phase”

with each other in order to produce a focused stereo

image and to reinforce rather than cancel each

other’s output at low frequencies. An in-phase con-

nection is assured if the red (positive) terminal on the

amplifier is connected to the red (positive) terminal on

the loudspeaker, in each channel.

If your speakers are easily moved, their phasing

can easily be checked. Make the connections to both

speakers, place the speakers face-to-face only a few

inches apart, play some music, and listen. Then

swap the connection of the two wires at the back of

ONE of the speakers, and listen again. The connec-

tion which produces the fullest, boomiest bass output

is the correct one. Connect the wires securely to the

speaker terminals, being careful not to leave any

loose strands of wire that might touch the wrong ter-

minal and create a partial short-circuit; then move

the speakers to their intended locations.

If the speakers cannot easily be set face-to-face,

then phasing must rely on the “polarity” of the con-

necting wires. The speaker terminals on the amplifier

are identified as red (+) and black (-) in each channel.

The terminals at the rear of the speakers are also

marked for polarity, either via red and black connec-

tors or by labels: “+”, 1, or 8 ohms for positive, “-”, 0,

or G for negative. The red (+) terminal on the amplifi-

er should be connected to the red (positive) terminal

of the speaker, in each channel.

To facilitate this, the two conductors comprising the

speaker wire in each channel are different, either in

the color of the wire itself (copper vs. silver) or in the

presence of a small ridge or rib pattern on the insula-

tion of one conductor. Use this pattern to establish

consistent wiring to both speakers of a stereo pair.

Thus if you connect the copper colored wire (or

ribbed insulation) to the (+) amplifier terminal in the

Left channel, do the same in the Right channel. At

the other end of the wire, if you connect the copper

colored wire (or the ribbed insulation) to the red or

positive terminal on the left-channel speaker, do the

same at the right-channel speaker.

3. LEFT CHANNEL INPUTS (Balanced,

Unbalanced).

Before making or changing input connections to the

amplifier, make certain that the Power is OFF.

The 218 THX amplifier is equipped with two input

connectors for each channel. The RCA phono jack is

a conventional “unbalanced” input. The three-hole

XLR socket is a professional “balanced” input. You

may use either type of input, but not both.

If your preamplifier has only conventional outputs

with RCA phono jacks, connect an audio connecting

cable from the left channel output of the preamp to

the left channel UNBALanced input of the 218 THX.

Set the BALANCE switch to UNBAL.

If your preamplifier has balanced XLR outputs, con-

nect a three-conductor cable from your left-channel

preamp output to the left-channel XLR input on the

218 THX, and set the BALANCE switch to BAL. If

your audio dealer does not have the appropriate

cables, purchase balanced “microphone” cables from

a shop that sells professional recording equipment.

The end of the cable that has a “male” XLR plug (with

three metal pins) should be connected to the 218

THX amplifier. The end of the cable that has a

“female” XLR socket (with three holes) should be

connected to your preamp.

An XLR plug is “keyed” so that it fits into the socket

only one way. If there is a set-screw in the barrel of

the plug, align it with the top of the connector. Push

the plug fully into the XLR socket until it latches in

place.

The three pins of an XLR-type (“Cannon”) connec-

tor are numbered. Pin 2 is the signal “hot” connec-

tion; in the 218 THX, Pin 2 is connected directly to the

center pin of the unbalanced RCA phono jack. Pin 3

is the signal return (signal ground) connection. Pin 1

is the chassis earth (ground), to which the shield of a

balanced-wire cable is connected.

UNPLUGGING. The XLR socket has a latching

feature that prevents the connector from being pulled

out by accident. Before disconnecting an input cable,

turn off the Power. Use one hand to press the latch-

ing tab above the XLR socket while using the other

hand to pull the XLR plug out.

4. RIGHT CHANNEL INPUTS (Balanced,

Unbalanced).

Make connections to the right-channel input in the

same way that you did for the left channel.

5. INPUT SELECT (Balanced/Unbalanced).

Set this switch to match your selection of input

connector. Set to UNBAL if you have connected a

cable from your preamp to the RCA phono input

jacks. Set the switch to BAL if you are making con-

nections to the balanced XLR inputs.

Normally the choice of input connector is deter-

mined by the output connectors on your preamp. If

your preamp has balanced outputs, use three-con-

ductor cables equipped with XLR connectors. If your

preamp has only “unbalanced” connections with RCA

phono jacks, use the corresponding inputs on the 218

THX.

It is possible to connect an “unbalanced” source

(such as a CD player) to the XLR inputs, by means of

adapter cable in which the audio-return wire (Pin 3)

and the cable shield (Pin 1) are both connected to the

collar of the RCA phono plug at the source end of the

cable. With such a connection you may wish to

experiment with the setting of the BAL/UNBAL switch.

In the UNBAL position Pins 3 and 1 are short-circuit-

ed together at the amplifier input, effectively convert-

ing a three-wire cable into a conventional two-con-

ductor cable.

THE BENEFITS OF BALANCED CONNEC-

TIONS

With a conventional (unbalanced) connection,

audio signal current flows from the preamp to the

power amplifier via the cable’s center conductor. To

complete the circuit, audio signal current flows back

to the preamp ground via the cable’s outer conductor.

The outer conductor also serves as the cable’s

shield. When two audio components are connected

together, power-supply noise and “leakage” hum may

also flow on the cable shields, combining with the

return audio current. The resulting distortion and

noise may depend on the orientation of AC power

plugs in their sockets. Designers of some audiophile

cables combat this contamination by leaving the

shield unconnected at one end. Since the shield is

grounded at only one end, the performance of such a

cable may depend on the direction of its connection,

i.e. whether the shield is grounded at the preamp or

at the power amp.

A three-wire balanced connection avoids all of

these uncertainties. The signal “hot” and return cur-

rents are both carried on inner conductors. The sep-

arate cable shield, connected to the amplifier chassis

at both ends, protects the audio signal from all forms

of interference and power-supply noise. The advan-

tage of this approach is particularly evident with long

connecting cables. Therefore, while the 218 THX can

provide excellent sound when used with any pream-

plifier, the best (and most consistent) performance

will be obtained with a preamp that has balanced out-

put wiring.

6. SOFT CLIPPING On/Off.

When an amplifier is overdriven beyond its maxi-

mum power output it normally produces “hard clip-

ping” of the signal with harsh distortion and power-

supply buzz as the output transistors saturate. The

NAD Soft Clipping circuit gently limits the output

waveform and minimizes audible distortion when the

amplifier is overdriven. It should be switched ON

when playing music at very high levels that might

exceed the amplifier’s power capacity. For conve-

nience it may be left ON at all times.

7. BRIDGING ON (Mono) / OFF (Stereo).

This switch “bridges” the two channels together,

forming a monophonic amplifier with more than dou-

ble the output power. To convert to bridged opera-

tion, the following procedure should be followed.

(1) Switch OFF the POWER.

NOTE: in the bridged mode the loudspeaker’s

impedance is effectively halved as “seen” by the

amplifier. An 8-ohm load looks like 4 ohms, a 4-ohm

load looks like 2 ohms, and a pair of 4-ohm speakers

operated in parallel will resemble a 1-ohm load.

Driving paralleled low-impedance speakers to high

levels will cause the amplifier to overheat and shut

down, or may cause internal fuses to blow in order to

protect the amplifier. In bridged mode you must con-

nect only ONE loudspeaker whose nominal imped-

ance is 8 or higher.

BI-WIRED LOUDSPEAKERS:If you have a loud-

speaker which may be bi-wired and you wish to use

this option in bridged mode, the nominal impedance

of the loudspeaker (when connected conventionally)

must be 8 or higher.

(2) Disconnect any signal cables from the input

jacks. Decide whether this amplifier will be driving

the Left or Right speaker. Connect the corresponding

(left or right) signal cable from your preamplifier to

one of the L input jacks of this amplifier

NOTE: In the bridged mode the amplifier is driven

only through its L (Left) input, even though it may be

connected to the Right speaker. If another NAD 218

THX amplifier in bridged mode is used for the second

stereophonic channel, it also will be driven through its

L input, regardless of whether it is used to drive the

Left or Right loudspeaker.

(3) Disconnect any wires from the SPEAKERS

terminals. Select the wire from the speaker that will

be driven by this bridged amplifier. Connect its “posi-

tive” conductor to the L+ terminal and its “negative”

conductor to the R+ terminal (i.e. the two red termi-

nals). DO NOT connect any wires to the black termi-

nals (L- and R-).

CAUTION: In the bridged mode the speaker wires

must be “floating” with respect to the circuit ground.

Do NOT connect the speaker wires to anything that

shares a common ground between stereo channels

(such as a speaker switch or an adapter for electro-

static headphones), nor to anything which shares a

common ground with the amplifier’s inputs (such as a

switching comparator or a distortion analyzer).

(4) After the preceding conditions have been satis-

fied, move the Bridging switch to ON (MONO).

Finally turn the Power ON.

(6) To return the amplifier to normal stereo opera-

tion at a later date, first turn off the power. Re-set the

Bridging switch to OFF (STEREO). Restore normal

Left and Right input connections, and re-connect

loudspeaker wires to the speaker terminals as

described above under SPEAKERS.

FRONT PANEL CONTROLS

1. POWER ON/OFF.

Press the Power button to turn on the amplifier.

The green LED glows when the power is on and the

amplifier is ready for use. Press the Power button

again to switch the amplifier off.

2. STATUS INDICATOR.

This multi-color LED indicates the operating status

of the amplifier, as follows.

DARK: Power off. The Power switch may be off,

the AC power cord may be unplugged or not connect-

ed to a live wall outlet, or the internal fuse may have

blown.

GREEN: Power on; the amplifier is ready for use.

RED: Protection mode; the loudspeakers have

been disconnected by an internal relay. This mode is

activated briefly during turn-on and turn-off, to protect

the speakers from low-frequency thumps. At other

times the Protection mode may be activated by

severe overheating, short-circuited speaker wiring, or

an internal fault.

If the Status light continues to glow red, switch the

Power OFF. When the output stage cools, relays will

automatically re-connect the speakers, and normal

operation can be resumed. In most cases a very

slight reduction in volume level will prevent further

interruptions.

If the protection relays interrupt the sound frequent-

ly, several possible causes should be considered: a

loose strand of wire causing a partial short-circuit

between speaker terminals, or continuous high-power

operation into a very low impedance in the Bridged

mode, or any obstruction of the free flow of air that is

needed to ventilate the amplifier and dissipate its

heat.

If the protection system interrupts the sound even

when the amplifier is cool, return the amplifier to your

NAD dealer for service. The protection relays may be

disengaging to protect your speakers from a circuit

fault, such as an improper DC voltage at the speaker

terminals.

3. BRIDGE MODE INDICATOR.

This amber LED glows when the Bridging switch is

set to ON (Mono).

4. SOFT CLIPPING INDICATOR.

This amber LED glows when the Soft Clipping

switch (on the rear panel) is ON.

IN CASE OF DIFFICULTY:

A TROUBLE-SHOOTING GUIDE

PROBLEM CAUSE REMEDY

No sound.

Power not on. AC line cord unplugged, either at the wall The Protection mode has been engaged

or at the rear of the amplifier. to protect the amplifier from short-circuit

ed speaker wires or from overheating

caused by overdriving the amplifier into

a too low impedance To resume opera

tion, switch the Power OFF and allow

the amplifier to cool.

No sound in Speaker cable pulled loose. Check all connections, both at the

one channel. speakers and at the amplifier.

Input cable pulled loose or making poor Rotate RCA phono plugs in input sock-

contact in socket. ets to restore good contact.

Short-circuit or broken wire in a defective Wiggle cables, especially where they

input cable. enter plugs (at the preamp and at the

amplifier).

Weak bass; Loudspeakers wired out of phase. Swap connections at the back of ONE

poor stereo imaging. speaker.

Bridging switch set to ON (MONO) while Re-set the Bridging switch to OFF

speakers are connected for stereo (STEREO).

operation.

NOTE CONCERNANT L’INSTALLATION

Ce matériel peut être installé sur toute surface

plane capable de supporter son poids. Etant donné

que son transformateur de puissance génère un

champ de bourdonnement magnétique sensible, il

faut éviter de placer une platine tourne-disques (et

particulièrement une platine munie d’une cellule de

lecture à bobine mobile) à côté de l’amplificateur ou

juste au dessus de celui-ci.

Soulever le 218 THX en plaçant une main sous le

panneau arrière et une main sous la face parlante ; le

poids de l’amplificateur se trouve pour la plupart

reparti au niveau la face parlante. Ne pas essayer de

soulever le 218 THX par les ailettes dissipatrices de

chaleur situées de chaque côté de l’ensemble.

ATTENTION : Le poids de l’amplificateur doit tou-

jours être supporté par les pieds se trouvant sur la

base. Ne jamais faire reposer l’amplificateur sur son

panneau arrière, face parlante vers le haut, car les

connecteurs d’entrée et de sortie pourraient s’en trou-

ver endommagés.

L’amplificateur génère une petite quantité de

chaleur, ce qui nécessite une ventilation interne.

Faire attention de ne pas obstruer, par des papiers

ou des vêtements, la grille de sortie d’air située sur le

panneau supérieur. Si l’on veut placer l’amplificateur

sur un sol moqueté, prendre soin de le poser sur une

planche afin qu’il ne s’enfonce pas dans la moquette,

ce qui aurait pour effet de bloquer les ouïes de venti-

lation situées sur sa face inférieure.

ATTENTION : Pour prévenir tout risque d’incendie

ou de choc électrique, éviter toute pénétration de liq-

uide ou d’humidité dans l’amplificateur. En cas de

déversement accidentel de liquide sur le matériel,

couper immédiatement l’alimentation électrique et

débrancher le câble d’alimentation secteur.

Attendre l’évaporation totale du liquide avant de

faire fonctionner l’amplificateur à nouveau. (S’il s’agit

d’un liquide autre que de l’eau et/ou de l’alcool, faire

vérifier l’amplificateur par un technicien d’entretien

avant de le remettre sous tension).

Ne pas ouvrir l’amplificateur, ou tenter de le modi-

fier ou de le réparer soi-même. Confier tout travail

d’entretien à un technicien qualifié.

BRANCHEMENTS SUR LE PANNEAU

ARRIERE

1. CORDON D’ALIMENTATION.

Brancher le cordon d'alimentation secteur sur une

prise murale en état de marche. Si vous avez absolu-

ment besoin d'utiliser une rallonge, choisissez un cor-

don grande puissance, du type utilisé pour les gros

appareils électriques.

Ne pas brancher le cordon secteur sur la prise

d’accessoires commutée d’un préamplificateur. Ce

type de prise n’est pas conçu pour fournir les niveaux

de puissance élevés qu’exige le 218 THX, et qui peu-

vent atteindre 800 Watts. Si l’on souhaite allumer et

éteindre l’ensemble de la chaîne audio d’un seul

geste, il est possible de brancher le 218 et le préam-

plificateur tous deux dans un bandeau multiprise

muni d’un interrupteur marche/arrêt pour courants

forts.

Adaptateur de tension. Une note imprimée à

l’arrière indique la tension secteur nécessaire pour

faire fonctionner l’amplificateur. Cependant, tout

amplificateur Modèle 218 THX est muni d’une alimen-

tation “universal” que l’on peut facilement adapter aux

tensions secteur des autres pays. Si l’on souhaite

emmener le 218 THX dans un pays où la tension

secteur est différente de celle indiquée sur le pan-

neau arrière, n’importe quel concessionnaire ou sta-

tion service officiels NAD pourront réaliser l’adapta-

tion.

2. HAUT-PARLEURS (“SPEAKERS”).

Cet amplificateur est équipé de bornes serre-fils

spéciales courant élevé, capables de supporter les

niveaux crêtes les plus élevés susceptibles d’être

générés en mode “ponté” ou avec des haut-parleurs

basse impédance. Lorsque l’amplificateur délivre sa

puissance maximum, des tensions pouvant atteindre

des valeurs de l’ordre de 100 V sont présentes au

niveau des bornes haut-parleur, et de ce fait les

bornes sont protégées par des caches articulés en

plastique.

Avant de brancher les câbles de haut-parleur, il est

nécessaire de couper l’alimentation électrique au

niveau de l’amplificateur. Si l’on branche une paire de

haut-parleurs pour un fonctionnement stéréo normal,

s’assurer que le sélecteur de pontage est sur la posi-

tion OFF (STEREO). Soulever le couvercle en plas-

tique pour accéder aux bornes HAUT-PARLEURS

[SPEAKERS].

Afin d’obtenir la meilleure image stéréo, les haut-

parleurs gauche et droit doivent se trouver à égale

distance de votre fauteuil. Pour minimiser l’effet des

câbles sur le son, placer l’amplificateur à côté des

haut-parleurs et utiliser des câbles courts pour

brancher les haut-parleurs. Si le préamplificateur est

placé de l’autre côté de la pièce, près de votre fau-

teuil, il faudra un câble long pour le brancher à

l’amplificateur de puissance. Tous les préamplifica-

teurs NAD ont la sortie d’impédance faible nécessaire

pour piloter des câbles de branchement

longs.Brancher les fils du haut-parleur gauche sur les

bornes (L+) et (L-) de l’ensemble Haut-Parleurs A

(SPEAKERS), et ceux du haut-parleur droit sur les

bornes (R+) et (R-). Pour chaque voie, la borne rouge

correspond à la sortie positive (+) et la borne noire à

la borne négative (-) ou “masse”.

Brancher les haut-parleurs avec du fil torsadé

haute puissance (calibre 16 ou plus), surtout s’il s’agit

de haut-parleurs 4 ohms. Des fils dénudés peuvent

se brancher directement sur les bornes serre-fils.

Pour un branchement plus durable et plus résistant à

l’oxydation, il est possible de se procurer des câbles

de haut-parleurs munis de connecteurs nickelés ou

plaqués or (connecteurs à broche, cosses plates ou

fiches banane) ; on peut même monter ces types de

connecteurs sur les câbles soi-même. Les branche-

ments sur les bornes serre-fils peuvent être réalisés

de plusieurs manières différentes, comme indiqué ci-

après :

FAMPLIFICATEUR DE PUISSANCE

NAD 218 THX

(1) Connecteurs à broche. Un connecteur à

broche est une mince tige en métal que l’on sertit ou

que l’on soude à l’extrémité d’un fil. L’axe fileté de

chaque borne serre- fils comporte un trou prévu pour

des connecteurs à broche de diamètre inférieur ou

égal à 3 mm. Il suffit de dévisser la bague filetée

rouge ou noire de chaque borne pour découvrir le

trou dans l’axe métallique. Insérer le connecteur à

broche dans le trou, puis serrer la bague-écrou en la

vissant en sens horaire.

(2) Cosses plates. Dévisser la bague-écrou col-

orée, insérer la cosse plate en forme de U sous la

bague-écrou, puis revisser cette dernière pour retenir

la cosse.

(3) Fils dénudés. [Cf. Figure 1] Séparer les deux

conducteurs du câble, et les dénuder sur une

longueur d’environ 1 cm. Pour chaque conducteur,

torsader ensemble les brins de fil dénudés. Dévisser

la bague-écrou rouge ou noire de quelques tours,

insérer le fil dénudé dans l’orifice de l’axe métallique,

puis revisser la bague-écrou et la serrer de manière à

ce qu’elle maintienne fermement le fil.

Vérifier qu’aucun brin des fils ne s’est échappé, et

ne touche une borne adjacente ou le châssis. (Pour

éviter le problème des brins échappés, il suffit

d’étamer la partie dénudée du fil avec un peu de

soudure, avant de la brancher sur la borne de

l’amplificateur).

ATTENTION : Les organismes de sécurité recom-

mandent de recouvrir les bornes de haut-parleurs sur

les amplificateurs de grande puissance. Lorsque

l’amplificateur délivre sa puissance maximale, les

tensions présentes au niveau de ces bornes sont

potentiellement dangereuses. Après avoir connecté

les haut-parleurs, recourber le cache en plastique

contre le panneau arrière, et l’y fixer. Il est très impor-

tant que les enfants curieux ou les animaux domes-

tiques de petite taille ne puissent pas toucher les

bornes.

Phasage. Les haut-parleurs stéréophoniques

doivent fonctionner en phase les uns avec les autres,

de manière à obtenir une bonne reproduction stéréo-

phonique et à renforcer, plutôt qu’annuler, la sortie

sonore de chacun aux basses fréquences. Un

branchement en phase s’obtient en reliant, pour

chaque voie, la borne rouge (positive) à l’arrière de

l’amplificateur à la borne rouge (positive) du haut-par-

leur.

Si les haut-parleurs sont faciles à déplacer, il est

aisé d’en vérifier le phasage correct. Brancher les

deux haut-parleurs, les placer face à face, écartés

d’une dizaine de centimètres l’un de l’autre, puis

passer de la musique et écouter. Inverser ensuite le

branchement des fils d’UN SEUL haut-parleur, et

écouter à nouveau. La configuration qui donne le ren-

dement le plus ample et le plus vibrant est la bonne.

Fixer les fils solidement sur les bornes du haut-par-

leur, en faisant attention de ne laisser libre aucun

brin, susceptible de toucher une autre borne et de

produire un court-circuit partiel ; mettre ensuite les

haut-parleurs à leur emplacement prévu.

S’il n’est pas facile de placer les haut-parleurs face

à face, il faudra se fier à la “polarité” des câbles de

connexion. Les bornes haut-parleurs de l’amplifica-

teur sont repérées rouge (+) et noire (–) sur chaque

voie. La polarité des bornes à l’arrière des haut-par-

leurs est aussi repérée, soit sous forme de con-

necteurs colorés rouge et noir, soit par des étiquettes

: “+”, “1” ou “8” ohms pour la borne positive et “–”, “0”

ou “G” pour la borne négative. En règle générale, on

doit relier la borne rouge (+) de l’amplificateur à la

borne rouge (positive) du haut-parleur, et ce pour

chaque voie.

Pour faciliter ce repérage, les deux conducteurs

constituant le câble du haut-parleur de chaque voie

sont différents, soit par le fait que la couleur du fil lui-

même est différente (couleur cuivre et couleur

argent), soit par la présence d’un petit bourrelet ou

dessin sur la gaine d’un des conducteurs. Il suffit de

se servir de cette différence pour assurer que le

câblage des deux haut-parleurs d’une paire stéréo-

phonique est identique. Ainsi, par exemple, si l’on

branche le fil de couleur cuivre (ou comportant le

bourrelet) sur la borne (+) de la voie gauche de

l’amplificateur, il faut faire de même pour la voie

droite. A l’autre extrémité du câble, si l’on branche le

fil de couleur cuivre (ou comportant le bourrelet) sur

la borne rouge ou positive du haut-parleur de la voie

gauche, il faut faire de même pour le haut-parleur de

la voie droite.

3. ENTREES VOIE GAUCHE (Stabilisé, non

stabilisé).

Avant de réaliser ou de modifier les branchements

à l’amplificateur, s’assurer que son alimentation élec-

trique est bien coupée (OFF).

L’amplificateur 218 THX est équipé de deux con-

necteurs d’entrée pour chaque voie. Le jack RCA

phono est une entrée conventionnelle “non stabil-

isée”. La prise XLR à trois trous constitue une entrée

professionnelle “stabilisée”. On peut opter pour l’une

ou l’autre des entrées, mais pas pour les deux à la

fois.

Si le préamplificateur utilisé ne comporte que des

sorties conventionnelles équipées de jacks RCA, il

faut brancher un câble de liaison audio entre la sortie

voie gauche du préampli et l’entrée non stabilisée

(“UNBAL”) du 218.THX Régler le sélecteur de sta-

bilisation sur “UNBAL”.

Si le préamplificateur est équipé de sorties stabil-

isées XLR, brancher un câble à trois conducteurs

entre la sortie voie gauche du préampli et l’entrée

XLR gauche du 218 THX, et commuter le sélecteur

de stabilisation sur “BAL”. Si votre distributeur de

matériel audio ne peut pas vous vendre les câbles

appropriés, il faudra acheter des câbles “microphone”

stabilisés dans un magasin de matériel d’enreg-

istrement professionnel. L’extrémité du câble muni

d’une prise XLR “femelle” (à trois trous) se branche

sur le préamplificateur.

Les connecteurs XLR sont “détrompés”, de

manière à ce qu’il soit impossible de les brancher

autrement que dans le bon sens. Si le corps du con-

necteur comporte une vis de fixation, elle doit être

alignée avec le dessus du connecteur. Enfoncer le

connecteur à fond dans la prise XLR, jusqu’à ce qu’il

s’enclenche.

Les trois broches d’un connecteur de type XLR

(“Cannon”) sont numérotées. La broche “2” corre-

spond au conducteur “chaud” du signal ; sur le 218

THX, la broche 2 est reliée directement à la broche

centrale du jack RCA phono non stabilisé. La broche

3 est le conducteur de retour signal (masse signal).

La broche 1 est la terre châssis (masse), à laquelle

se branche le blindage d’un câble à fils stabilisés.

DEBRANCHEMENT. La prise XLR comporte un

dispositif de verrouillage, destiné à empêcher le

retrait accidentel du connecteur. Avant de débrancher

un câble d’entrée, il est nécessaire de couper l’ali-

mentation électrique de l’amplificateur. Appuyer d’une

main sur la languette de verrouillage au dessus de la

prise XLR, et retirer le connecteur XLR de l’autre.

4. ENTREES VOIE DROITE

(Stabilisé, stabilisé).

Réaliser le branchement des entrées droites de la

même manière que pour la voie gauche.

5. SELECTEUR D’ENTREE (Stabilisé, non

stabilisé)

Régler ce sélecteur en fonction du connecteur

d’entrée choisi. Le régler sur non stabilisé (“UNBAL”)

si le câble utilisé pour relier le préampli est branché

aux jacks d’entrée RCA phono. Le régler sur stabilisé

(“BAL”) s’ils sont reliés aux entrées stabilisées XLR.

En principe, le choix du connecteur d’entrée à

utiliser se fera en fonction des connecteurs de sortie

de préampli utilisés. Si le préampli ne comporte que

des connecteurs “non stabilisés” (jacks RCA phono),

utiliser les entrées correspondantes sur le 218 THX.

Il est possible de connecter une source "non équili-

brée" (telle qu'un lecteur CD) aux entrées XLR, à

l'aide d'un câble adaptateur sur lequel le fil de retour

audio (broche 3) et le blindage du câble (Broche 1)

sont tous deux reliés à la collerette de la prise phono

RCA, à l'extrémité source du câble. Avec un tel

branchement, on peut ressentir le besoin de faire des

expériences pour trouver le meilleur réglage du

sélecteur BAL/UNBAL. En position UNBAL, les

broches 3 et 1 sont court-circuitées ensemble à

l’entrée de l’amplificateur, ce qui a pour effet de

transformer un câble à trois conducteurs en un câble

standard à deux conducteurs.

LES AVANTAGES DES BRANCHEMENTS

STABILISES.

Avec un branchement conventionnel (non stabil-

isé),le courant du signal audio passe du préamplifica-

teur à l’amplificateur via le conducteur central du

câble. Pour reboucler le circuit, le courant du signal

audio repasse vers la masse du préamplificateur via

le conducteur extérieur du câble, qui sert aussi de

blindage pour ce dernier. Lorsque deux éléments

audio sont reliés ensemble, le bruit des alimentations

et un bourdonnement de “fuite” peuvent aussi passer

sur les blindages d’un câble, en se combinant avec le

courant de retour audio. La distorsion et le bruit qui

s’en suivent peuvent dépendre de l’orientation des

connecteurs secteur dans leur prise. Les concepteurs

de certains types de câbles audiophiles surmontent

cette contamination en laissant ce blindage en l’air à

l’une des extrémités. Etant donné que le blindage

n’est branché qu’à une seule extrémité, les perfor-

mances d’un tel câble peuvent dépendre du sens de

branchement, c’est à dire de si le blindage est mis à

la masse côté préampli ou côté ampli de puissance.

Un branchement trois-fils équilibré élimine toutes

ces incertitudes. Le fil "chaud" du signal et les

courants de retour sont tous transmis sur des con-

ducteurs à l'intérieur du blindage. Le blindage du

câble est distinct et, branché sur le châssis de l'am-

plificateur aux deux extrémités, il protège le signal

audio de tout type d'interférence ou bruit d'alimenta-

tion. L'avantage de cette approche est particulière-

ment évident lorsque l'on utilise des câbles de liaison

longs. Ainsi, bien que le 218 THX soit capable de

produire un son exceptionnel lorsqu'il est utilisé avec

n'importe quel préamplificateur, les meilleures perfor-

mances (et les plus constantes) sont accessibles

avec un préamplificateur doté d'un câblage de sortie

équilibrée.

6. ECRETAGE DOUX On/Off.

Lorsqu’un amplificateur est poussé au delà de sa

puissance de sortie spécifiée, il se produit normale-

ment un “écrêtage dur” du signal, ce qui se manifeste

par une distorsion très prononcée et par un bourdon-

nement de l’alimentation causés par la saturation des

transistors de sortie. Le circuit d’écrêtage doux de

NAD limite en douceur la forme d’onde à la sortie,

minimisant ainsi la distorsion audible lorsque l’amplifi-

cateur est poussé au delà de ses limites. Nous pré-

conisons de mettre en service cette fonction (“ON”)

pour passer de la musique à des niveaux très élevés,

susceptibles de dépasser la capacité de puissance

de l’amplificateur.

7. SELECTEUR DE PONTAGE SUR ON

(Mono) / OFF (Stéréo)

Ce sélecteur crée un “pont” entre les deux voies,

pour constituer un amplificateur monophonique avec

une puissance de sortie plus que doublée. Pour

passer en mode ponté, procéder de la manière suiv-

ante :

(1) Couper l’alimentation électrique en mettant

l’interrupteur “POWER” sur “OFF”.

NOTA : En mode ponté, l’impédance du haut-par-

leur est en effet divisée par deux, du point de vue de

l’amplificateur. Une charge de 8 ohms est ressentie

comme une charge de 4 ohms, et une charge de 4

ohms est ressentie comme une charge de 2 ohms ; il

s’en suit que des paires de haut-parleurs de 4 ohms

branchées en parallèle seront ressenties comme une

charge de 1 ohm. L’utilisation de haut-parleurs basse

impédance en parallèle, à des niveaux élevés, provo-

quera une surchauffe et l’arrêt de l’amplificateur, et

pourrait même faire fondre les fusibles internes pour

protéger l’amplificateur. En mode ponté, il ne faut

connecter qu'UN SEUL haut-parleur dont l'impédance

nominale est d'au moins 8 ohms. HAUT-PARLEURS

BI-CABLES : si vous avez un haut parleur qui peut

être bi-câblé, et que vous souhaitez utiliser cette

option en mode ponté, l'impédance nominale du

haut-parleur (lorsqu'il est branché de façon tradition-

nelle) doit être d'au moins 8 ohms.2.

Débrancher les éventuels câbles de signaux des

jacks d'entrée. Décider si cet amplificateur pilotera le

haut-parleur gauche ou droit. Brancher le câble de

signal correspondant (gauche ou droit) de votre

préamplificateur à l'un des jacks d'entrée L de cet

amplificateur.

NOTA: En mode ponté, l'amplificateur n'est piloté

que par son entrée L (Gauche), même s'il est relié au

haut parleur droit. Si un autre amplificateur NAD 218

THX en mode ponté est utilisé pour l'autre voie

stéréophonique, il sera lui aussi piloté par son entrée

L, qu'il soit utilisé pour piloter le haut-parleur gauche

ou le haut-parleur droit.

(3) Débrancher tous les fils des bornes HAUT-

PARLEURS. Prendre le câble du haut parleur qui

sera piloté par cet amplificateur. Brancher son con-

ducteur "positif" à la borne L+, et son conducteur

"négatif" à la borne R+ (autrement dit aux deux

bornes rouges). Ne brancher AUCUN fil aux bornes

noires (L- et R-).

ATTENTION : En mode ponté, les fils des haut-

parleurs doivent être “flottants” par rapport à la

masse. Ne PAS connecter les câbles des haut-par-

leurs à un quelconque dispositif dont la masse est

partagée (commune) entre les deux voies stéréo-

phoniques (certains sélecteurs de haut-parleurs, ou

adaptateurs pour casques électrostatiques), ni à un

quelconque dispositif qui partage une masse com-

mune avec les entrées de l’amplificateur (tel qu’un

comparateur de commutation ou un analyseur de dis-

torsion).

(4) Une fois que les conditions précitées ont été

satisfaites, mettre le sélecteur de pontage sur ON

(MONO). Mettre enfin l’amplificateur sous tension

(“ON”).

(5) Pour remettre l’amplificateur en configuration

stéréo normale, à une date ultérieure, commencer

par couper l’alimentation électrique. Remettre le

sélecteur de pontage en position “OFF” (STEREO).

Rétablir la configuration normale de branchement des

voies d’entrée gauche et droite, puis rebrancher les

fils des haut- parleurs sur les bornes haut-parleur

conformément aux instructions du paragraphe HAUT-

PARLEURS.

COMMANDES SUR LA FACE PARLANTE

1. MARCHE/ARRET.

Appuyer sur le bouton d'Alimentation [Power] pour

mettre l'amplificateur sous tension. La diode électro-

luminescente [LED] verte s'allume lorsque l'appareil

est sous tension et que l'amplificateur est prêt à fonc-

tionner. Appuyer à nouveau sur le bouton

d'Alimentation [Power] pour couper l'alimentation

électrique de l'amplificateur.

2. INDICATEUR D’ETAT

ETEINTE : Alimentation coupée. Le sélecteur

d'Alimentation [Power] est peut-être en position

arrêtée, le cordon d'alimentation secteur est peut-être

débranché ou branché sur une prise qui ne fonc-

tionne pas, ou le fusible interne a peut-être fondu.

VERTE : Amplificateur sous tension ; il est prêt à

être utilisé.

ROUGE : Mode Protection. Les haut-parleurs ont

été déconnectés par un relais interne. Ce mode est

activé brièvement lors de la mise sous tension et hors

tension de l’amplificateur, pour protéger les haut-par-

leurs des battements basse fréquence. Le mode pro-

tection peut aussi, à n’importe quel moment, être

activé par une surchauffe très importante, par un

court-circuit dans le câblage des haut-parleurs, ou

par une panne interne.

Si la LED d’Etat reste allumée en rouge de façon

permanente, couper l’alimentation électrique.

Lorsque l’étage de sortie aura refroidi, les relais

rétabliront automatiquement la liaison avec les haut-

parleurs, et le fonctionnement normal pourra repren-

dre. Dans la plupart des cas, il suffira de réduire très

légèrement le niveau sonore afin d’éviter d’autres

interruptions d’écoute.

Si les relais de protection interrompent souvent le

son, plusieurs causes possibles sont à envisager : un

brin de fil désolidarisé provoque un court-circuit par-

tiel au niveau des bornes des haut-parleurs, ou bien

l’amplificateur fonctionne à haute puissance de façon

continue avec une charge de très faible impédance

en mode ponté, ou encore le débit d’air nécessaire

pour ventiler l’amplificateur et dissiper la chaleur est

obstrué.

Si le relais de protection interrompt le son même

lorsque l’amplificateur est froid, renvoyer l’amplifica-

teur à votre distributeur NAD pour réparation : il se

peut que le circuit de protection agisse pour protéger

les haut-parleurs d’une défaillance interne, telle

qu’une tension CC incorrecte au niveau des bornes

des haut-parleurs.

3. INDICATEUR DE MODE PONTE

Cette diode électroluminescente orange s'allume

lorsque le sélecteur de pontage est en position

MARCHE [ON] (Mono).

4.TEMOIN D’ECRETAGE DOUX.

Cette LED de couleur ambre s’allume lorsque le

sélecteur d’écrêtage doux (sur le panneau arrière) est

sur ON (marche).

EN CAS DE DIFFICULTE :

UN GUIDE DE DEPANNAGE

Aucun son

Pas d’alimentation Câble d’alimentation secteur débranché, Le mode Protection a été activé pour

électrique soit au niveau de la prise murale, soit à protéger l’amplificateur d’un court-circuit

l’arrière de l’amplificateur. au niveau du câblage des haut-parleurs,

ou d’une utilisation à un régime trop fort

avec une faible impédances. (Pour

reprendre le fonctionnement normal,

mettre l’interrupteur “POWER” sur “OFF”

et laisser refroidir l’amplificateur).

Pas de son dans Câble de liaison haut-parleur débranché. Vérifier tous les branchements, aussi

l’une des voies bien au niveau des haut- parleurs que

sur l’amplificateur.

Câble d’entrée débranché ou faisant un Tourner les connecteurs RCA phono

mauvais contact dans son connecteur. dans leurs prises d’entrée respectives

pour rétablir un bon contact.

Court-circuit ou conducteur sectionné dans Remuer et tordre les câbles, surtout à

un câble de liaison défectueux. l’endroit où ils entrent dans les prises

(aussi bien au niveau du préamplifica

teur que de l’amplificateur).

Graves faibles ; Haut-parleurs câblés en déphasage. Inverser le branchement à l’arrière d’UN

image stéréo diffuse. SEUL haut-parleur.

Sélecteur de Pontage sur “ON” (MONO) Remettre le sélecteur de Pontage en

alors que les haut-parleurs sont connectés position “OFF” (STEREO).

en configuration stéréophonique.

HINWEISE ZUM AUFSTELLEN

Das Gerät kann auf jeder festen, ebenen Fläche

aufgestellt werden. Beachten Sie bitte, daß die

Endstufe schwer ist und ein stabiles Regal erfordert.

Einen Plattenspieler, speziell mit Moving-Coil-

Tonabnehmer nicht unmittelbar links neben die

Endstufe oder direkt darüber stellen, weil das elektro-

magnetische Streufeld des starken

Netztransformators auf den Tonabnehmer wirken

könnte und damit störend hörbares Brummen

erzeugt. Aufgrund der Kühlrippen läßt sich das

218THX-Gerät an der linken und rechten Seite nicht

gut hochheben. Es ist einfacher, wenn man hierzu die

Hände unter die Vorder- und Rückseite schiebt. Ein

Großteil des Gewichts des Verstärkers ist in der

Nähe der Frontplatte.

ACHTUNG: Die 218 THX muß immer auf den

Gerätefüßen stehen. Bitte kippen Sie die Endstufe

nie nach hinten, weil dadurch die

Verstärkeranschlüsse beschädigt werden könnten.

Die Endstufe braucht Kühlung. Achten Sie darauf,

daß die Belüftungsschlitze des Gehüuses nicht

verdeckt werden. Wenn die Endstufe doch auf einem

weichen Teppich stehen muß, legen sie bitte eine

große, stabile Holz- oder Marmorplatte darunter. Sie

sorgt für genügenden Abstand der

Belüftungsöffnungen vom Teppich.

ACHTUNG: Um Feuer oder elektrische Schläge

auszuschließen, dürfen weder Feuchtigkeit noch

Flüssigkeiten in elektronische Geräte gelangen. Falls

das doch einmal passiert, sofort den Strom abschal-

ten und den Netzstecker aus der Steckdose ziehen.

Abwarten, bis die Flüssigkeit verdunstet ist. Wenn

andere Flüssigkeiten anstelle von Wasser oder

Alkohol ins Gerät gelangten, sollte man es von einem

Fachmann vor dem erneutem Einschalten über-

prüfen lassen. So sind Sie sicher davor, daß weitere

Schäden entstehen.

Bitte versuchen Sie nie, die Endstufe zu öffnen

oder als Nichtfachmann/frau änderungen bzw.

Reparaturen selbst durchzuführen. Sie sind den

speziell dafür ausgebildeten Technikern vorbehalten.

ANSCHLÜSSE AUF DER RÜCKSEITE

1. Netzkabel

Das Wechselstromnetzkabel in eine Steckdose ein-

stecken. Bei Verwendung einer Verlängerungsschnur

sollte eine Hochleistungsschnur, wie sie für große

Elektrogeräte benutzt wird, verwendet werden.

HINWEIS: Bitte setzen Sie nie Verlängerungs-

kabel ohne Schutzleiter ein, weil elektrische

Sicherheit und Brummabstand sich dadurch ver-

schlechtern.

Diese Endstufe darf nicht an Netzsteckdosen von

Vorverstärkern angeschlossen werden. Sie sind nicht

stark genug und könnten bei den hohen Strömen, die

die 218 THX fordert, verschmoren. Um die gesamte

Anlage bequem ein- und auszuschalten, empfehlen

wir kräftige Mehrfachsteckdosen mit Zentralschalter.

Spannungsanpassung. Auf der Geräterückseite

finden Sie ienen Hinwes, auf welche Netzspannung

die 218 THX im Werk eingestellt wurde. Aufgrund des

Universal- Netzteiles können authorisierte NAD-

Händler oder Service-Spezialisten die Endstufe auf

alle vorkommenden Netzspannungen umstellen.

2. SPEAKERS (Lautsprecheranschlüsse).

Der Verstärker ist mit speziellen Anschlußklemmen

ausgestattet, verlustfrei höchste Ströme übertragen,

die in Brückenschaltung oder mit Lautsprecherboxen

niedriger Impedanz vorkommen. Weil bei maximaler

Leistung an den Lautsprecherklemmen Spannungen

bis zu 100 Volt auftreten, sind sie zusätzlich vor

Berührung geschützt.

Beim Anschluß der Lautsprecherkabel muß der

Verstärker ausgeschaltet sein. Bitte beachten Sie,

daß für normalen Stereo-Betrieb Brückenschaltung

nicht benötigt wird und sich der Schalter in Stellung

OFF(STEREO) befindet. Zum Zugang zu den LAUT-

SPRECHER-Anschlüssen (SPEAKERS), den

Plastikdeckel anheben.

Das präziseste Stereo-Panorama ergibt sich, wenn

beide Lautsprecher mit absolut gleichem Abstand

vom Sitzplatz stehen. Um Einflüsse von

Lautsprecherkabeln zu verringern, sollte der

Verstärker so nahe wie möglich bei den Boxen ste-

hen. Kurze Kabel sind die besten, wenn sie in beiden

Stereo-Kanälen gleich lang sein. Steht der

Vorverstärker weit ab von der Endstufe auf der

anderen Seite des Hörzimmers, müssen Vor- und

Endstufe zwangslüufig mit einem langen NF-Kabel

verbunden werden. Kein Anschluß-Problem für NAD-

Vorverstärker-Ausgänge: Sie sind niederohmig aus-

gelegt, so daß große Kabellängen sich nicht

klangverschlechternd auswirken.

Die Leitungen des linken Lautsprechers mit den

(L+) und (L-)-Anschlüssen von SPEAKERS, die

Leitungen des rechten Lautsprechers mit den (R+)

und (R-)-Anschlüssen des Lautsprecherpaares “A”

verbinden. Die Plus- Leitungen zu den Lautsprechern

werden mit den roten, die Minus-Leitungen mit den

schwarzen Anschlüssen verbunden.

Benutzen Sie bitte dicke Kabel, besonders bei 4-

Ohm- Boxen. Abisolierte, verdrillte Kabelenden kön-

nen Sie direkt mit der Endstufe verbinden. Auf Dauer

kontakt- und korrosionssicherer sind

Lautsprecherkabel mit vernickelten oder vergoldeten

Endhülsen oder Bananensteckern. Sie können diese

Kabel auch selbst herstellen. Mehrere Möglichkeiten

gibt es:

(1) Kabelendhülsen: Kleine Metallröhrchen werden

auf die Kabelenden gesteckt und mit einer

Spezialzange zusammengequetscht. Die Anschlüsse

des 218 THX nehmen in ihren Querlöchern

Durchmesser bis zu 3 mm auf. Führen sie das Kabel

dort hinein und drehen Sie die Klemmen fest.

(2) Kabelösen: Entfernen Sie die Kunstoff-

Schraube, so daß die geschlossene oder U-förmige

Öse angelegt werden kann. Danach die

Kunststoffschraube wieder festdrehen.

(3) Lose Drahtenden: (siehe Bild 1) Die beiden

Leitungen etwa 1 cm lang abisolieren; die

Einzeldrähte verdrillen. Nun die Leitungen, nachdem

ENDVERSTÄRKER NAD 218 THX

die Kunststoffmuttern gelöst wurden, in die

Querlöcher einstecken und festschrauben. Achten sie

darauf, daß lose Einzeldrähte der verdrillten

Lautsprecher-anschlußkabel die Nachbarklemmen

oder das Verstärkergehäuse nicht beröhren. Um

ganz sicher zu gehen, die verdrillten Drahtenden

verzinnen. Gelegentlich muß die Festigkeit der

Anschlußschrauben überprüft werden. Bei Bedarf

nachziehen.

ACHTUNG: Weil eventuell gefährliche

Spannungen auftreten können, schreiben

Sicherheitsbehörden vor, daß diese

Lautsprecheranschlüsse vor Berührung geschützt

sein müssen. Bitte denken Sie daran, den

Berührungsschutz nach dem Anschluß der

Lautsprecherleitungen wieder aufzusetzen, beson-

ders wenn kleine Kinder im Haushalt sind.

Die Schutzisolierung der Lautsprecheranschlüsse

“B” wurde mit zwei kleinen Schrauben an deren

Unterseite befestigt. Die Schrauben für “A” sind an

die Innenseite der Isolierkappe für “B” festgeklebt.

Falls Sie die Schrauben verlegt oder verloren haben,

reichen handelsübliche M3-Schrauben als Ersatz

aus.

Phasenrichtiger Anschluß. Um ein breit aufge-

fächertes Klangbild ohne Auslöschungen bei tiefen

Tönen zu erhalten, müssen die Lautsprecherboxen

einer Stereo-Anlage “gleichphasig” angeschlossen

sein: Die Membranen der linken und rechten Box

sollen sich gleichzeitig nach vorne oder hinten bewe-

gen. Das ist nur gewährleistet, wenn der rote

Verstärkeranschluß des linken bzw. rechten Kanales

mit dem ebenfalls roten Anschluß der linken bzw.

rechten Lautsprecherbox verbunden ist.

Mit Musik können Sie das einfach überprüfen

(sofern Sie die Boxen bewegen können und die

Anschlußkabel lang genug sind): Die Lautsprecher in

etwa 10 cm Abstand mit den Vorderseiten zueinander

aufstellen. Richtig angeschlossen wirkt die

Baßwiedergabe voll und voluminös; wenn eine Box

verpolt ist, wirkt der Klang dünn. Dann die Polung

eines (!) Lautsprechers vertauschen. Beim

Anschließen der Kabel an die Boxen dürfen lose

Einzeldrähte die Nachbarklemmen nicht berühren.

Nun die Boxen an die vorgesehenen Plötze stellen.

Wer die Lautsprecher zum Phasentest nicht ver-

stellen kann, muß sich auf die Markierungen der

Kabel verlassen. Die Anschlußklemmen auf der

Rückseite des Verstärkers sind farblich und mit (+)

und (-) für jeden Kanal gekennzeichnet, ebenso wie

die Anschlüsse an den Boxen (z.B. rote Anschlüsse,

“+”, “1” oder “8”(Ohm) für die Pluspole; schwarze

Anschlüsse, “-”, “0” oder “G” für die Minuspole).

Grundsätzlich sollen die roten Anschlüsse des

Verstärkers für jeden Kanal getrennt mit den roten

Anschlüssen der Lautsprecherboxen verbunden wer-

den.

Alle Lautsprecherkabel sind farblich gekennzeich-

net (z.B. Kupfer- oder Silberleiter); eine Riffelung

zeigt den Plusleiter an. Bitte beachten Sie beim

Anschluß, daß in beiden Kanälen dieselbe Kabelader

für den Plus- oder Minuspol verwendet wird. Wenn

die gekennzeichnete Ader im linken Kanal die

Pluspole verbindet, soll sie das ebenfalls im rechten

Kanal tun.

3. SYMMETRISCHE/UNSYMMETRISCHE

EINGÄNGE DES LINKEN KANALES

(Balanced, Unbalanced).

Bitte schalten Sie vor jeder änderung der

Anschlüsse den Verstärker aus.

Die Endstufe ist mit zwei Eingängen pro Stereo-

Kanal ausgestattet. Cinch entspricht dem normalen,

unsymmetrischen Eingang. Die dreipolige XLR-

Buchse ist, wie bei professionellen Geräten in der

Studiotechnik üblich, symmetrisch beschaltet. Sie

können jeweils eine Anschlußart zur Zeit nutzen, nie

beide gleichzeitig.

Bei Vorverstärkern, die mit konventionellen Cinch-

Anschlüssen ausgestattet sind, wird der linke Kanal

des Vorverstärkers mit dem linken Kanal der 218

THX (UNBALanced) verbunden. Der BALANCE-

Schalter steht auf UNBAL.

Bei Vorverstärkern mit symmetrischen Ausgängen

wird der linke Kanal des Vorverstärkers mit dem

linken Kanal der 218 THX durch ein spezielles

dreiadriges Kabel mit den XLR-Eingängen der NAD

218 THX verbunden. Der BALANCE- Schalter steht

auf BAL. Falls es Schwierigkeiten bei der

Beschaffung passender Kabel gibt, können sym-

metrische Mikrofonkabel aus dem Profi-Musikshop

benutzt werden. Das Kabelende mit dem XLR-

Stecker (drei Stifte) kommt in die NAD-218 THX-

Endstufe, die andere Seite (XLR-Stecker mit drei

Löchern) in den Vorverstärker.

Vorteil von XLR-Steckern ist, daß sie nur in einer

bestimmten Stellung eingesteckt werden können.

Man erkennt sie an der Befestigungsschraube auf der

Oberseite. Stecken Sie den Stecker satt ein, bis die

Zugentlastung einrastet.

Alle drei Kontakte eines XLR(Cannon)-Steckers

sind numeriert. Kontakt 2 entspricht dem “heißen”,

signalführenden Pol. Er ist im NAD 218 THX direkt

mit dem inneren Kontakt der Cinch-Buchse verbun-

den. An Kontakt 3 liegt die Signal-Masse an. Kontakt

1 bildet die Geräte-Masse und ist mit der

Abschirmung des symmetrischen Kabels verbunden.

LÖSEN DER XLR-STECKER: Gegen

Herausziehen sind die XLR-Stecker durch eine

Zugsicherung geschützt. Sie muß zum Herausziehen

des Steckers nach unten gedrückt werden. HINWEIS:

Vor der änderung irgendwelcher Verkabelungen

schalten Sie bitte die NAD 218 THX aus.

4. DIE EINGÄNGE FÜR DEN RECHTEN

KANAL (RIGHT CHANNEL INPUTS).

Alle Anschlüsse für den rechten Kanal werden

entsprechend denen des linken Kanales vorgenom-

men.

5. EINGANGSWAHLSCHALTER

(INPUTSELECTOR Balanced/Unbalanced).

Hiermit schalten sie den Verstärkereingang um

zwischen den symmetrischen und unsymmetrischen

Anschlüssen. In Stellung UNBAL sind die Cinch-

Buchsen aktiv, in Stellung BAL die professionellen

XLR- Anschlüsse.

Die Ausstattung des Vorverstärkers bestimmt die

Wahl der Endstufeneingänge. Den besten und

störungsfreiesten Klang erreichen Sie über profes-

sionelle XLR- Verbindungen. Wenn der Vorverstärker

jedoch “nur” mit normalen HiFi-Ausgängen ausgestat-

tet ist, können Sie die NAD 218 THX dennoch über

die Cinch-Buchsen (UNBAL) anschließen.

Eine "unsymmetrische" Quelle (wie z.B. ein CD-

Player) kann an die XLR-Eingänge unter

Verwendung einer Zwischenschnur, in der der

Tonrückgabedraht (Stift 3) und der Kabelschirm (Stift

1) beide an den Ansatz des RCA-Phonosteckers am

Quellenende des Kables angeschlossen sind,

angeschlossen werden. Mit diesem Spezialdapter

könnten sich, je nach Stellung des BAL/UNBAL-

Schalters Klangveränderungen ergeben. Bei UNBAL

werden die Kontakte 3 und 1 im Verstärkereingang

kurzgeschlossen, so daß ein dreiadriges Kabel nur

noch wie ein normales zweiadriges wirkt.

VORTEILE SYMMETRISCHER EINGÄNGE

Bei unsymmetrischen Verbindungen fließt der

Signalstrom vom Vorverstärker zur Endstufe im

inneren Kabelstrang einer abgeschirmten Leitung,

den Minuspol bildet die Abschirmung, die damit zwei

Aufgaben gleichzeitig erfüllt: Abschirmung zu sein

und Masseleiter. Beim Zusammenschluß zweier HiFi-

Komponenten können geringste Fehlströme aus dem

Netzteil ebenfalls über die Abschirmung fließen und

sich dem rückfließenden Audio-Signal überlagern.

Abhängig von der jeweiligen Position der Netzstecker

in der Steckdose entstehen daraus Verzerrungen.

Um sie bei normaler Verkabelung auszuschließen,

gingen Hersteller verschiedener audiophiler Kabel

dazu über, die Abschirmung an einem Kabelende

nicht anzulöten. Dann ist nicht mehr auszuschließen,

daß der Klang beeinflußt wird: Er ändert sich, je

nachdem ob die Abschirmung am Vorverstärker oder

an der Endstufe mit der Gerätemasse verbunden

wurde.

Alle diese Ungewißheiten werden durch die

Verwendung eines symmetrischen dreiadrigen

Anschlusses vermieden. Das Signal "heiß" und

Rückleitung werden beide auf den inneren Leitern

geführt. Der separate Kabelschirm, der an beiden

Enden an das Verstärkergehäuse angeschlossen ist,

schützt das Tonsignal vor allen Arten von Störungen

und Stromgeräuschen. Der Vorteil diese Lösung wird

besonders bei langen Kabeln ersichtlich. Während

daher das 218THX-Gerät bei Verwendung mit allen

möglichen Vorverstärkern ausgezeichnete

Tonwiedergabe liefern kann, wird jedoch die besten

(und gleichbleibendste) Leistung mit einem

Vorverstärker mit symmetrische Ausgangs-

verdrahtung erzielt.

6. SOFT CLIPPING

(Schalter für Impulsbegrenzung).

Ein Verstärker, der über seine spezifizierte

Ausgangsleistung hinaus beansprucht wird, erzeugt

deutlich hörbare Verzerrungen, weil die überforderten

Ausgangstransistoren Impulssignale hart begrenzen.

Die NAD-Soft-Clipping-Schaltung rundet das

Ausgangssignal ab und verringert hörbare

Verzerrungen erheblich. Soft Clipping soll immer

beim Hören mit hoher Lautstärke, bei der die

Leistungsgrenze der Endstufe überschritten werden

könnte, eingeschaltet sein.

7. BRÜCKENSCHALTUNG

(ON = Mono; OFF = Stereo).

Schaltet die beiden Stereo-Verstärkerkanäle zu

einem Monoverstärker mit weit mehr als der doppel-

ten Ausgangsleistung aller Einzelkanäle zusammen.

Am besten klingt es in Brückenschaltung mit nur

einem 4- oder 8- Ohm-Lautsprecher (oder höherer

Impedanz) pro Kanal.

So schalten Sie den Verstärker in

Brückenschaltung um:

(1) Die NAD 218 THX ausschalten.

HINWEIS: Bei Brückenschaltung sollte je Kanal nur

ein 4- oder 8-Ohm-Lautsprecher angeschlossen sein,

weil die Endstufe wie mit einer 2- bzw. 4-Ohm-

Lautsprecherbox belastet wird (halber Impedanzwert

und dementsprechend größerer Stromfluß). Zwei par-

allel geschaltete 4-Ohm-Boxen wirken auf die

Brückenendstufen wie eine Belastung mit nur einem

Ohm. Das bedeutet fast Kurzschluß. Die auftretenden

Ströme werden riesig und der Verstärker so warm,

daß Schutzschaltungen ansprechen und ihn abschal-

ten.Bei Brückenschaltung darf nur EIN Lautsprecher

angeschlossen werden, dessen Impedanzwert 8 oder

höher ist. LAUTSPRECHER MIT ZWEIFACHVER-

DRAHTUNG: Wenn Sie einen Lautsprecher besitzen,

der möglicherweise zweifach verdrahtet ist, und sie

diesen bei Brückeschaltung verwenden möchten,

dann muß der Impedanzwert des Lautsprechers (bei

herkömmlichem Anschluß) bei 8 oder höher liegen.

(2) Alle Signalkabel von den Eingangsbuchsen

trennen. Festlegen, ob dieser Verstärker den linken

oder rechten Lautsprecher versorgen soll. Das

entsprechende (linke oder rechte) Signalkabel vom

Vorverstärker an eine der L-Eingangsbuchsen dieses

Verstärkers anschließen.

HINWEIS:Bei Brückenschaltung wird der

Verstärker nur durch seinen L-(linken) Eingang

betrieben, auch wenn er möglicherweise an seinen

rechten Lautsprecher angeschlossen ist. Wird für den

zweiten Stereokanal ein weiterer NAD-218THX-

Verstärker in Brückenschaltung verwendet, dann wird

dieser ebenfalls durch seinen L-Eingang betrieben,

egal, ob er für den linken oder rechten Lautsprecher

benutzt wird.

(3)Alle Drähte von den LAUTSPRECHER-

Anschlüssen (SPEAKERS) trennen. Den Draht vom

Lautsprecher wählen, der durch den Verstärker in

Brückenschaltung betrieben wird. Seinen "positiven"

Leiter an den L+-Anschluß und seinen "negativen"

Leiter an den R+-Anschluß (d.h. die beiden roten

Anschlüsse) anschließen. KEINEN der Drähte an die

schwarzen Anschlüsse (L- und R-) anschließen.

HINWEIS: Bei Brückenschaltung werden, auch

wenn der Endverstärker den linken Kanal verstärkt,

nur die Eingangsbuchsen des rechten Kanales

benutzt! Erst die Verbindung mit dem rechten oder

linken Vorverstärkerausgang legt fest, welche

Endstufe links oder rechts zu hören ist.

ACHTUNG: In Brückenschaltung dürfen die

Lautsprecherleitungen keine Masseverbindungen

haben. Schließen Sie deshalb nie Geräte an, die eine

gemeinsame Masse zwischen beiden Stereo-Kanälen

herstellen. Dazu gehören Lautsprecher-

Umschaltpulte, Adapter für elektrostatische Kopfhörer

oder Meß- und Testgeräte, die auf der Eingangsseite

eine Masseverbindung herstellen: Darum größte

Vorsicht beim Anschluß von Signal-Analysatoren

oder Umschaltboxen.

(4) Nun können Sie auf Brückenschaltung (MONO)

umstellen und den Verstärker wieder einschalten.

Viel Spaß beim Hören!

(5) Um den Verstärker wieder auf Stereo-Betrieb

umzustellen, wird er zuerst ausgeschaltet. Den

Brückenschalter auf OFF (STEREO) stellen und die

Eingangskabel vom Vorverstärker in die rechten und

linken Anschlüsse stecken. Zum Schluß die

Lautsprecher, wie im Kapitel SPEAKERS A und

SPEAKERS B beschrieben, anschließen.

BEDIENUNGSELEMENTE AUF DER

FRONTPLATTE

1. STATUS INDICATOR (Betriebsanzeige).

Eine mehrfarbige LED signalisiert den

Betriebszustand des Verstärkers.

DUNKEL: Die Endstufe ist nicht in Betrieb, weil

entweder das Netz ausgeschaltet wurde (POWER

OFF); das Netzkabel herausgezogen ist oder eine

Sicherung durchgebrannt ist.

GRÜN: Die NAD 218 THX ist eingeschaltet und

betriebsbereit.

ROT: Die Schutzschaltung hat angesprochen, ein

Relais hat die Lautsprecher abgeschaltet. Das

geschieht kurzzeitig bei jedem Ein- und Ausschalten,

um von Lautsprechern und Ohren tieffrequentes

“Blubbern” fernzuhalten. Ansonsten spricht sie nur bei

massiver überhitzung, Funktionsstörungen des

Verstärkers selbst, Kurzschlüssen im Lautsprecher

oder den Anschlußkabeln an. Nach gelb folgt rot:

Sobald die Kontroll-LED rot leuchtet, die NAD 218

THX ausschalten. Nach Abkühlen der Endverstärker

schalten die Relais automatisch alle

Lautsprecheranschlüsse wieder ein. Minimal ver-

ringerte Wiedergabelautstärke wird ind der Regel

erneutes überhitzen und Abschalten der Endstufen

verhindern.

Falls das Schutzrelais häufiger anspricht, müssen

die Ursachen ergründet werden: Es könnte ein loser

Draht sein, der zeitweiligen Kurzschluß verursacht;

oder überbeanspruchung, weil im Brückenbetrieb und

mit großer Lautstärke Boxen mit zu niedriger

Impedanz betrieben werden; möglicherweise sind

ausreichende Belüftung und Kühlung nicht gesichert.

Wenn die Schutzschaltung auch bei kaltem

Verstärker anspricht, muß die Endstufe zum autho-

risierten NAD- Kundendienst.

2. POWER (Netzschalter)

Mit dieser Power-Taste wird der Verstärker

eingeschaltet. Zuerst leuchtet die Kontroll-LED rot auf

und zeigt an, daß die Schutzschaltung die

Lautsprecher abschaltete, um sie vor Störungen zu

schützen, die beim Einschalten entstehen, solange

der Verstärker seinen stabilen Betriebszustand noch

nicht erreicht hat. Die LED leuchtet grün, sobald der

Verstärker betriebsbereit ist. Um ihn auszuschalten,

die Power-Taste erneut drücken.

3. ANZEIGE DER BRÜCKENSCHALTUNG

Diese bernsteinfarbene Leuchtdiode leuchtet, wenn

die Brückenschaltung auf EIN (ON) geschaltet ist

(Mono).

4. Anzeige für Soft-Clipping

(SOFT-CLIPPING-INDICATOR).

Wenn mit dem Schalter auf der Geräterückseite

Soft- Clipping eingeschaltet ist, leuchtet diese gelbe

LED auf.

Wenn es Probleme gibt:

HINWEISE ZUR FEHLERSUCHE

Keine Wiedergabe

Netzschalter nicht Netzstecker weder am Gerät noch Internes Relais hat angesprochen, um den

eingeschaltet. in die Steckdose eingesteckt. Verstärker vor Kurzschluß in einer Laut-

sprecherleitung oder vor überhitzung durch

übersteuerung (bei zu niedriger Impedanz der

Lautsprecher) zu schützen. Das Gerät

abschalten und abkühlen lassen.

Keine Wiedergabe in einem Kanal

Lautsprecherleitung lose überprüfen Verbindungskabel herausgezogen oder mit Sie

alle Anschlüsse an den Laut- schlechtem Kontakt.

sprechern und am Verstärker. Drehen Sie den Cinch-Stecker in der Buchse, um

besseren Kontakt zu erhalten.

Unterbrochener Leiter oder Bewegen Sie alle Kabel am Vorverstärker und

Kurzschluß in einem der Endstufe, besonders an der Einführung

Verbindungskabel. in den Stecker.

Schwacher Baß, diffuse Stereo-Abbildung

Lautsprecher gegenphasig Vertauschen Sie Plus- und Minuskabel an einem

angeschlossen. (!) Lautsprecher.

Brückenschaltung ist ein Abhilfe: Brückenschaltung OFF

(in Stellung MONO), (STEREO).

Lautsprecher sind noch für

STEREO-Betrieb angeschlossen.

NOTA SOBRE LA INSTALACION

Esta unidad puede instalarse en cualquier superfi-

cie nivelada que sea suficientemente fuerte para

soportar su peso. Puesto que su transformador eléc-

trico genera un campo de zumbido magnético

notable, no debe ponerse cerca del amplificador ni

directamente encima de él un giradiscos (especial-

mente uno que tenga cartucho fonocaptor de bobina

móvil).

Las aletas del disipador de calor hace que sea difi-

cultoso levantar el 218THX tomándolo por los lados

izquierdo y derecho. Puede que encuentre usted más

práctico poner sus manos debajo de los paneles

delantero y trasero. La mayor parte del peso del

amplificador está cerca del panel delantero.

PRECAUCION: el peso del amplificador ha de des-

cansar siempre sobre sus patas inferiores. No

coloque nunca el amplificador apoyado sobre su

panel trasero, con su panel delantero cara arriba. Si

se hace esto se arriesga dañar los conectores de

entrada/salida.

El amplificador genera una cantidad moderada de

calor, que exige una ventilación interna.No permita

que la rejilla de salida de aire situada en la cubierta

superior se obstruya con papeles o prendas de vestir.

Si desea colocar el amplificador sobre un suelo

alfombrado, ponga un tablero debajo del amplificador

para impedir que se hunda en la alfombra, bloquean-

do las entradas de aire situadas en su parte inferior.

PRECAUCION: Par impedir el peligro de incendio

o choque eléctrico, no permita que entre en el ampli-

ficador líquido ni humedad. Si se derrama accidental-

mente líquido sobre él, desconecte inmediatamente

la alimentación eléctrica y desenchufe el cordón eléc-

trico de CA. Deje que pase tiempo para que se evap-

ore completamente antes de volver a hacer funcionar

otra vez el amplificador. (Si el líquido no es agua y/o

alcohol, debe examinarse el amplificador por un téc-

nico de servicio antes de que se le aplique ali-

mentación eléctrica).

CONEXIONES DEL PANEL TRASERO

1. CONECTOR DE CORDON DE CORRIENTE

Enchufe el cordón de alimentación de corriente CA

en una toma de pared con corriente. Si debe usar un

cordón de extensión, seleccione un cordón para tra-

bajos pesados del tipo que se usa para grandes

aparatos eléctricos.

NOTA: No use un cordón de extensión de dos con-

ductores no conectado a tierra. Para ruido mínimo y

máxima seguridad eléctrica, el chasis del 218 THX

debe conectarse con tierra a través del cordón eléc-

trico.

No conecte el cordón eléctrico del amplificador a

los enchufes de salidas CA de accesorio de un pre-

amplificador. Estos enchufes de utilidad no se han

diseñado para alimentar los niveles alto de potencia,

hasta de 800 vatios, que necesita el 218 THX. Si

usted desea conectar y desconectar la totalidad de

su sistema de modo instantáneo, enchufe tanto el

218 THX como su preamplificador en una “tira eléctri-

ca” que tenga varias salidas CA sin conexión con

tierra y un interruptor “on/off” de corriente alta

Conversión de tensiones. Un aviso impreso en la

parte trasera indica la tensión de la línea eléctrica CA

que necesita el amplificador. No obstante todo ampli-

ficador Modelo 218 THX tiene una alimentación eléc-

trica “universal” que se puede modificar fácilmente

para funcionamiento en otros países. Si quiere trans-

portar su 218 THX a una nación que usa diiferente

tensión de línea eléctrica, un distribuidor NAD o

agencia de servicio autorizada puede convertirlo para

este uso Cuando usted llega a su destino, puede

comprar un cordón eléctrico conectado a tierra de

tres hilos tipo IEC equipado con el enchufe macho

correcto para los enchufes hembra locales.

2. ALTAVOCES.

Este amplificador está equipado con terminales de

altavoz especiales de alta corriente y poste de unión

para los niveles más altos de pico de potencia que

pueden ocurrir en modo de “puenteo” o con altavoces

de baja impedancia. En los momentos en que el

amplificador está produciendo máxima potencia,

puede haber presentes tensiones de casi 100 V en

los terminales de altavoz, por lo cual los terminales

están protegidos cubiertas de seguridad de plástico

embisagradas.

Para conectar los cables de altavoz, primero

desconecte la alimentación del amplificador. Si está

conectando un par de altavoces para funcionamiento

estéreo normal, asegúrese de que el interruptor de

Puenteo se ponga en OFF (ESTEREO). Quite los

tornillos que sujeta la cubierta de plástico para tener

acceso a los terminales de los ALTAVOCES.

Para mejor producción de imágenes estéreo, los

altavoces de derecha e izquierda deben colocarse a

distancias iguales del sillón en que está usted. Para

minimizar el efecto de los cables de altavoz en el

sonido, coloque el amplificador cerca de los altavo-

ces y use cables cortos para conectar los altavoces.

Si su preamplificador está en la parte opuesta de la

habitación cerca de su sillón, necesitará usted un

cable largo para conectarlo al amplificador de poten-

cia. Todos los preamplificadores NAD tienen la baja

impedancia de salida que se necesita para activar

largos cables de conexión.

Connect los hilos desde su altavoz de canal

izquiero con los terminales (L+) y (L-) (positivo y neg-

ativo, y conecte los hilos desde el altavoz de canal el

terminal rojo es el de salida positiva (+), yel terminal

negro es el terminal negativo (-) o de tierra.

Use hilo trenzado para trabajos pesados (calibre

16 o más grueso), especialmente con altavoces de 4

ohmios. Los hilos sin revestimiento pueden conec-

tarse directamente con los terminales de poste de

unión. Para una conexión de más duración y

resistente a la corrosión puede usted comprar cables

de altavoz con conectores de níquel o dorados

(conectores de patilla, terminales de horquilla o

enchufes macho banana), o puede instalar tales

conectores en los hilos usted mismo. Las conexiones

EAMPLIFICADOR NAD 218THX

con cada poste de unión pueden hacerse de diversas

maneras, como sigue..

(1) Conectores de patilla. Un conector de patilla

es un fuste metálico delgado que está sujeto o solda-

do al extremo de un hilo. El eje roscado de cada

poste de unión tiene una abertura que recibe los

conectores de patilla de hasta 3 mm de diámetro.

Desenrosque el buje de plástico rojo o negro de cada

terminal para dejar al descubierto todo el eje metáli-

co. Inserte el conector de patilla a través del orificio, y

gire el buje hacia la derecha hasta que quede apreta-

do.

(2) Terminales de horquilla. Desenrosque los bujes

de color, inserte el terminal de horquilla en forma de

U detrás del buje, y apriete el buje sobre él.

(3) Hilos sin revestimiento (Vea Figura 1). Separe

los dos conductores del cordón, y quite 1 cm del

revestimiento de aislamiento de cada uno, doble jun-

tos los torones de hilos que quedan al descubierto.

Desenrosque el buje rojo o negro, inserte el hilo sin

revestimiento a través del orificio del eje metálico, y

apriete el buje de plástico hasta que sujete firme-

mente el hilo. Compruebe para asegurarse de que no

hay torón suelto de hilo que esté tocando el chasis o

un terminal adyacente. (Se pueden impedir los

torones de hilo sueltos “estañando” el hilo sin reves-

timiento con suelda fundida antes de conectarlo

usted al amplificador).

PRECAUCION: Las organizaciones de seguridad

recomiendan que los terminales de altavoz de un

amplificador muy potente se cubran. Hay presentes

tensiones potencialmente peligrosas en estos termi-

nales cuando el amplificador está produciendo poten-

cia máxima. Después de que conecte los cables de

altavoz, doble hacia abajo la cubierta protectora con-

tra el panel trasero y sujétela en posición. Es particu-

larmente importante que se impida a los niños

curiosos y los pequeños animales domésticos tocar

los terminales.

Fases. Los altavoces estéreo debe funcionar “en

fase” entre sí para producir una imagen de estéreo

enfocada y reforzar más que cancelar el uno la salida

del otro con frecuencias bajas. Se asegura una

conexión en fase si el terminal rojo (positivo) del

amplificador está conectado con el terminal rojo (pos-

itivo) del altavoz, en cada canal.

Si se mueven con facilidad sus altavoces, sus

fases se pueden comprobar fácilmente. Haga las

conexiones con los dos altavoces, coloque los altavo-

ces uno cara al otro a una distancia de sólo unos

centímetros, ponga alguna música y escuche. Luego

cambie la conexión de los dos hilos en la parte

trasera de UNO de los altavoces y escuche otra vez.

La conexión que produzca la salida más plena y

retumbante de bajos es la correcta. Conecte los hilos

firmemente con los terminales de altavoz, teniendo

cuidado de no dejar ningún torón de hilo que pueda

tocar un terminal incorrecto y cree un cortocircuito

parcial; luego traslade los altavoces a los puestos en

que se desea colocarlos.

Si los altavoces no se pueden ajustar fácilmente

cara a cara, la puesta en fase ha de basarse en la

“polaridad” de los hilos de conexión. Los terminales

de altavoz del amplificador se identifican en cuanto a

rojo (+) y negro (-) en cada canal. Los terminales de

la parte trasera de los altavoces también tienen mar-

cas de polaridad, por medio de conectores rojo y

negro o por medio de etiquetas: “+”, 1, u 8 ohmios

para positivo, “-”, 0, o G para negativo. El terminal

rojo (+) del amplificador debe conectarse con el ter-

minal rojo (positivo) del altavoz, en cada canal

Para conseguir esto, los dos conductores que con-

stituyen el hilo del altavoz de cada canal son difer-

entes, sea en color del mismo hilo (cobre frente a

plata) o en la presencia de un pequeño borde o mod-

alidad de acanalado en el aislamiento de un conduc-

tor. Use esta modalidad para establecer un cableado

consistente para los dos altavoces de un par de

estéreo. Así si usted conecta el hilo color cobre (o

aislamiento acanalado) con el terminal (+) del amplifi-

cador en el canal izquierdo, haga lo mismo con el

canal derecho. En el otro extremo del hilo, si conecta

el hilo color cobre (o aislamiento acanalado) con el

terminal rojo o positivo del altavoz del canal izquier-

do, haga lo mismo en el altavoz del canal derecho.

3. ENTRADAS DEL CANAL IZQUIERDO

(Equilibradas, Desequilibradas).

Antes de hacer las conexiones de entrada o cam-

biarlas para el amplificador, asegúrese de que la ali-

mentación esté en OFF.

El amplificador 218 THX está equipado con dos

conectores de entrada para cada canal. El

fonoenchufe jack RCA es una entrada convencional

“desequilibrada”. El enchufe hembra XLR de tres ori-

ficios es una entrada “equilibrada” profesional. Usted

puede usar cualquiera de los dos tipos de entrada

pero no los dos.

Si su preamplificador tiene sólo salidas conven-

cionales con fonoenchufes jack RCA, conecte un

cable de conexión de audio desde la salida del canal

izquierdo del preamplificador con la entrada

DESEQUIlibrada del canal izquierdo del 218 THX.

Ajuste el interruptor BALANCE (equilibrio) a UNBAL

(desequilibrio).

Si su preamplificador tiene salidas ELR equili-

bradas, conecte un cable de tres conductores desde

su salida de preamplificador de canal izquierdo con la

entrada XLR del canal izquierdo del 218 THX, y

ajuste el interruptor BALANCE a BAL (equilibrado). Si

su distribuidor de audio no tiene los cables apropia-

dos compre cables equilibrados de “micrófono” en

una tienda que venda equipo profesional de graba-

ciones. El extremo del cable que tiene un enchufe

“macho” XLR (con tres patillas metálicas) debe

conectarse con el amplificador 218 THX. El extremo

del cable que tiene un enchufe “hembra” XLR (con

tres orificios) debe conectarse a su preamplificador.

Un enchufe macho XLR está “enchavetado” de

manera que se monte en el enchufe hembra de una

sola manera. Si existe un tornillo de ajuste en el

cañón del enchufe, alinéelo con la parte superior del

conector. Empuje el enchufe macho totalmente den-

tro del enchufe hembra XLR hasta que se empestille

exactamente.

Las tres patilla de un conector tipo XLR (“Cannon”)

están numeradas. La patilla dos es la conexión de

señal “caliente”, en el 218 THX, la patilla dos está

conectada directamente con la patilla central del

enchufe del fonoenchufe jack RCA desequilibrado. la

patilla tres es la conexión de retorno de señal (tierra

de señal). la patilla uno es la tierra del chasis (masa),

a la que está conectada la protección de un cable

equilibrado.

DESENCHUFE. El enchufe hembra XLR tiene una

característica de empestillado que impide que el

conector se salga accidentalmente. Antes de

desconectar un cable de entrada, desconecte la ali-

mentación. Use una mano para apretar la orejeta de

empestillado encima del enchufe hembra XLR mien-

tras use la otra mano para sacar el enchufe macho

XLR.

4. ENTRADAS DEL CANAL DERECHO

(Equilibradas, equilibradas).

Haga las conexiones con la entrada del canal dere-

cho de la misma manera que las hizo para el canal

izquierdo.

5. SELECTOR DE ENTRADAS

(Equilibradas/Desequilibradas).

Ajuste este interruptor de modo que coincida con

su selección del conector de entrada. Póngalo en

UNBAL si ha conectado un cable desde su preampli-

ficador con los fonoenchufes jack de entrada RCA.

Ponga el interruptor en BAL si está haciendo conex-

iones con las entradas XLR equilibradas.

Normalmente la selección de conector de entrada

está determinada por los conectores de salida de su

preamplificador. Si su preamplificador tiene salidas

equilibradas, use cables de tres conductores equipa-

dos con conectores XLR. Si su preamplificador tiene

sólo conexiones “desequilibradas” con fonoenchufes

jack RCA, use las entradas correspondientes del 218

THX.

Es posible conectar una fuente “no equilibrada”

(como por ejemplo un tocadiscos de CD) a las

entradas XLR, por medio de un cable adaptador en el

cual el hilo de retorno de audio (Patilla 3) y la protec-

ción del cable (Patilla 1) están conectados ambos al

collarín del enchufe de fono de RCA en el extremo de

la fuente del cable. Con una conexión así usted

puede desear experimentar con el ajuste del interrup-

tor BAL/UNBAL. En la posición UNBAL están corto-

circuitadas las Patillas 3 y 1 juntas en la entrada del

amplificador, convirtiendo efectivamente un cable de

tres hilos en un cable convencional de dos conduc-

tores.

VENTAJAS DE LAS CONEXIONES

EQUILIBRADAS

Con una conexión convencional (desequilibrada),

la corriente de señal de audio va desde el preamplifi-

cador al amplificador de potencia a través del con-

ductor central del cable. Para completar el circuito, la

corriente de señal de audio vuelve a la tierra del pre-

amplificador a través del conductor exterior del cable.

Además el conductor exterior sirve como protección

del cable. Si se conectan juntos dos componentes de

audio, también pueden pasar por las protecciones del

cable el ruido de la alimentación eléctrica y el

zumbido de “fuga”, combinándose con la corriente de

retorno de audio. La distorsión y ruido resultantes

pueden depender de la orientación de los enchufes

macho de CA en sus enchufes hembra. Los dis-

eñadores de cables para audiófilos combaten esta

contaminación dejando la protección del cable sin

conectar en un extremo. Puesto que la protección

está conectada a tierra sólo en un extremo, el

rendimiento de tal cable puede depender de la direc-

ción de su conexión, esto es de si la protección del

cable está conectada a tierra en el preamplificador o

en el amplificador de potencia.

Una conexión equilibrada de tres hilos evita todas

estas incertidumbres. Las corrientes de “caliente”

señal y de retorno son llevadas ambas en los con-

ductores interiores. La protección separada de cable,

conectada al chasis del amplificador en los dos

extremos protege la señal de audio contra todas las

formas de interferencia y ruido de alimentación eléc-

trica. La ventaja de este enfoque es particularmente

evidente con los cables de conexión largos. Por lo

tanto, aunque el 218THX puede proveer sonido exce-

lente si se usa con cualquier preamplificador, se

obtiene el mejor rendimiento (y el más consistente)

con un preamplificador que tenga cableado de salida

equilibrado.

6. CORTE BLANDO On/Off.

Si se activa un amplificador más allá de su salida

de potencia máxima normalmente se produce “corte

duro” de la señal con fuerte distorsión y zumbido de

la alimentación al saturarse los transistores de la sali-

da. El circuito de Corte Blando NAD limita suave-

mente la forma de onda de salida y minimiza la dis-

torsión audible cuando se sobreactiva el amplificador.

Debe ponerse en ON cuando se toca música a nive-

les muy altos que pueden sobrepasar la capacidad

de potencia del amplificador. Para comodidad se

puede dejar en ON en todo momento.

7. PUENTEO ON (Mono) y OFF (Estéreo).

Este interruptor “puentea” los dos canales juntos,

formando un amplificador monofónico con más del

doble de la potencia de salida. Para la conversión a

funcionamiento de puenteo, debe seguirse el sigu-

iente procedimiento:

(1) Ponga la alimentación en OFF.

NOTA: En el modo de puenteo la impedancia de

altavoz se reduce a la mitad efectivamente según “la

ve” el amplificador. Una carga de 8 ohmios parece de

4 ohmios, una carga de 4 ohmios parece de dos

ohmios y un par de altavoces de 4 ohmios que fun-

cionen en paralelo parecen una carga de 1 ohmio. Si

se activan altavoces de baja impedancia dispuestos

en paralelo con altos niveles se provoca el recalen-

tamiento del amplificador o puede hacer que se fun-

dan los fusibles internos para proteger el amplifi-

cador. En el modo puenteado usted debe conectar

únicamente UN altavoz cuya impedancia nominal sea

8 o más alta. ALTAVOCES BICABLEADOS: si tiene

un altavoz que se puede bicablear y desea usar esta

opción en modo puenteado, la impedancia nominal

del altavoz (si está conectado convencionalmente)

debe ser 8 o más alta.

Other manuals for 218 THX

This manual suits for next models

Table of contents

Languages:

Popular Amplifier manuals by other brands

Comelit

Comelit 49AMP240 Technical manual

Dali

Dali PHANTOM IW SUB S-100 Application notes

Pride

Pride Amp Series Service manual

IMG STAGE LINE

IMG STAGE LINE STA-225 instruction manual

Musway

Musway MX Series manual

Yamaha

Yamaha AS501BL owner's manual

KME

KME SPA 240 E user manual

Extron electronics

Extron electronics VGA Distribution Amplifiers P/2 DA4xi s Specification sheet

Avsl

Avsl Adastra UA Series user manual

Tektronix

Tektronix 7a11 instruction manual

Reloop

Reloop AMPEROR3003 Operation manual

Yamaha

Yamaha KMA-700 owner's manual

TLA

TLA Supreme Series owner's manual

PR electronic

PR electronic 2204 manual

Accento Dynamica

Accento Dynamica ADHA24BT user manual

Laney

Laney AudioHub AH150 operating instructions

SC&T

SC&T VAI-3106D600 user manual

AR 250T6G18 Series Operating and service manual

NAD 218 THX User manual

Popular Amplifier manuals by other brands
