Nad 710 User manual

710

• OWNER'S MANUAL

• MANUEL D'INSTALLATION

• BEDIENUNGSANLEITUNG

• MANUAL DEL USUARIO

• MANUALE DELLE ISTRUZIONI

• BRUKSANVISNING

• MANUAL DO PROPRIETÁRIO

Warning: To reduce the risk of fire or electric shock, do not expose

this unit to rain or moisture.

The lightning flash with an arrowhead symbol within an equilateral

triangle is intended to alert the user to the presence of uninsu-

lated “dangerous voltage” within the product’s enclosure that

may be of sufficient magnitude to constitutet a risk of electric

shock to persons.

The exclamation point within an equilateral triangle is intended to

alert the user to the presence of important operating and main-

tenance (servicing) instructions in the literature accompany-

ing the product.

Do not place this unit on an unstable cart, stand or tri-

pod, bracket or table. The unit may fall, causing seri-

ous injury to a child or adult and serious damage to the

unit. Use only with a cart, stand, tripod, bracket or

table recommended by the manufacturer or sold with

the unit. Any mounting of the device on a wall or ceil-

ing should follow the maufacturer’s instructions and

should use a mounting accessory recommended

by the manufacturer.

An appliance and cart combination should be moved with care. Quick

stops, excessive force and uneven surfaces may cause the appliance

and cart combination to overturn.

Read and follow all the safety and operating instructions before connect-

ing or using this unit. Retain this notice and the owner’s manual for future

reference.

All warnings on the unit and in it’s operating instructions should be

adhered to.

Do not use this unit near water; for example, near a bath tub, washbowl,

kitchen sink, laundry tub, in a wet basement or near a swimming pool.

The unit should be installed so that its location or position does not inter-

fere with its proper ventilation. For example, it should not be situated on

a bed, sofa, rug or similar surface that may block the ventilation open-

ings; or placed in a built-in installation, such as a bookcase or cabinet,

that may impede the flow of air through its ventilation openings.

The unit should be situated from heat sources such as radiators, heat

registers, stoves or other devices (including amplifiers) that produce heat.

The unit should be connected to a power supply outlet only of the voltage

and frequency marked on its rear panel.

The power supply cord should be routed so that it is not likely to be

walked on or pinched, especially near the plug, convenience receptacles,

or where the cord exits from the unit.

Unplug the unit from the wall outlet before cleaning. Never use benzine,

thinner or other solvents for cleaning. Use only a soft damp cloth.

The power supply cord of the unit should be unplugged from the wall out-

let when it is to be unused for a long period of time.

Care should be taken so that objects do not fall, and liquids are not

spilled into the enclosure through any openings.

This unit should be serviced by qualified service personnel when:

A. The power cord or the plug has been damaged; or

B. Objects have fallen, or liquid has been spilled into the unit; or

C. The unit has been exposed to rain or liquids of any kind; or

D. The unit does not appear to operate normally or exhibits a marked

change in performance; or

E. The device has been dropped or the enclosure damaged.

Upon completion of any servicing or repairs, request the service shop’s

assurance that only Factory Authorized Replacement Parts with the

same characteristics as the original parts have been used, and that the

routine safety checks have been performed to guarantee that the equip-

ment is in safe operating condition.

REPLACEMENT WITH UNAUTHORIZED PARTS MAY RESULT IN

FIRE, ELECTRIC SHOCK OR OTHER HAZARDS.

ATTENTION

POUR EVITER LES CHOC ELECTRIQUES, INTRODUIRE LA

LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE

CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU

FOND.

CAUTION

TO PREVENT ELECTRIC SHOCK MATCH WIDE BLADE OF

PLUG TO WIDE SLOT FULLY INSERT.

If an indoor antenna is used (either built into the set or installed separate-

ly), never allow any part of the antenna to touch the metal parts of other

electrical appliances such as a lamp, TV set etc.

CAUTION

POWER LINES

Any outdoor antenna must be located away from all power lines.

OUTDOOR ANTENNA GROUNDING

If an outside antenna is connected to your tuner or tuner-preamplifier, be

sure the antenna system is grounded so as to provide some protection

against voltage surges and built-up static charges. Section 810 of the

National Electrical Code, ANSI/NFPA No. 70-1984, provides information

with respect to proper grounding of the mast and supporting structure,

grounding of the lead-in wire to an antenna discharge unit, size of

grounding conductors, location of antenna discharge unit, connection to

grounding electrodes and requirements for the grounding electrode.

a. Use No. 10 AWG (5.3mm2) copper, No. 8 AWG (8.4mm2) aluminium,

No. 17 AWG (1.0mm2) copper-clad steel or bronze wire, or larger, as a

ground wire.

b. Secure antenna lead-in and ground wires to house with stand-off insu-

lators spaced from 4-6 feet (1.22 - 1.83 m) apart.

c. Mount antenna discharge unit as close as possible to where lead-in

enters house.

d. Use jumper wire not smaller than No.6 AWG (13.3mm2) copper, or the

equivalent, when a separate antenna-grounding electrode is used. see

NEC Section 810-21 (j).

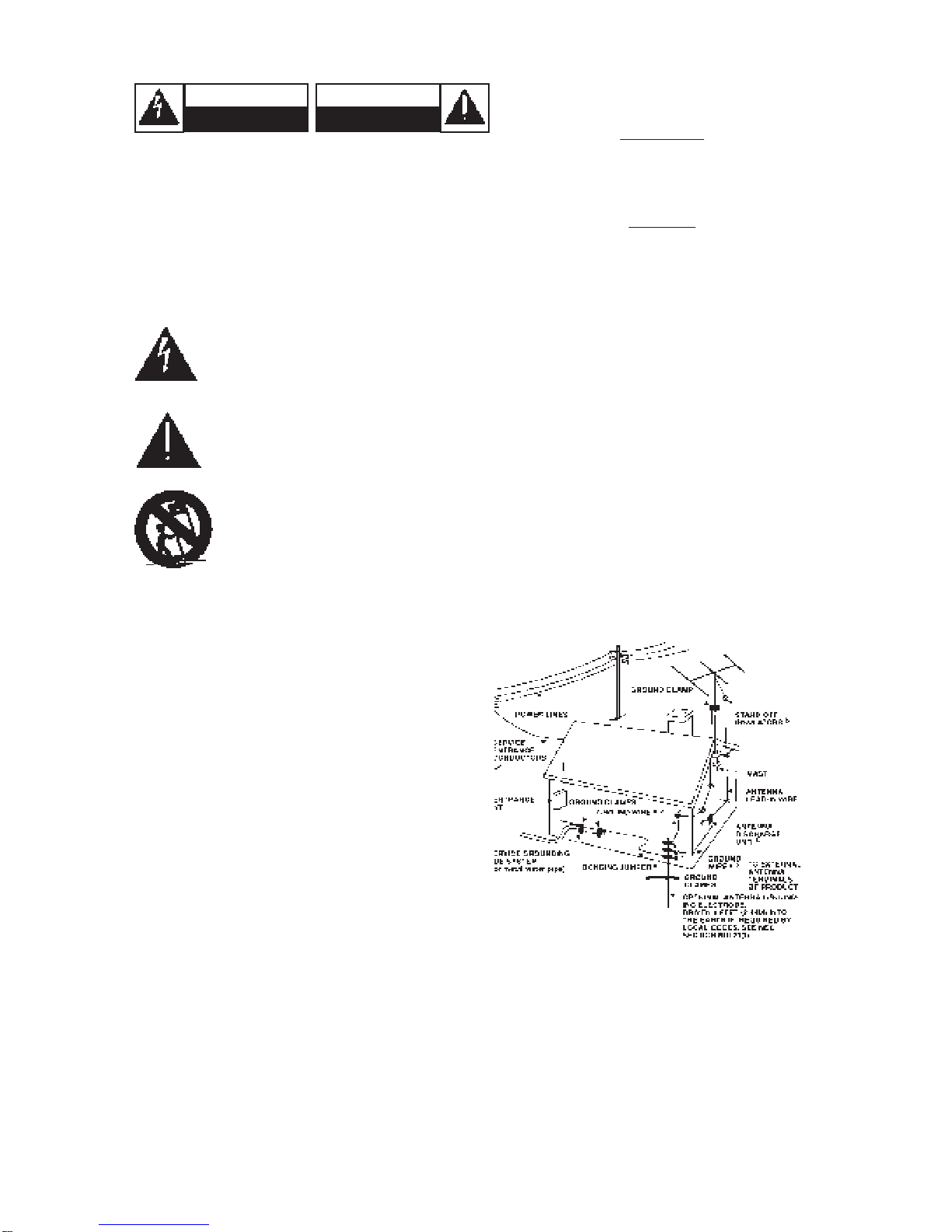

EXAMPLE OF ANTENNA GROUNDING AS PER NATIONAL ELECTRI-

CAL CODE INSTRUCTIONS CONTAINED IN ARTICLE 810 - RADIO

AND TELEVISION EQUIPMENT.

NOTE TO CATV SYSTEM INSTALLER: This reminder is pro-

vided to call the CATV system installer’s attention to Article 820-

22 of the National Electrical Code that provides guidelines for

proper grounding and, in particular, specifies that the ground

cable ground shall be connected to the grounding system of the

building, as close to the point of cable entry as practical.

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK)

NO USER SERVICEABLE PARTS INSIDE. REFER SER-

VICING TO QUALIFIED SERVICE PERSONNEL.

ATTENTION: AFIN DEVITER UN CHOC ELECTRIQUE,

ET LES CONSEQUENCES GRAVES QUI POURRAIENT

EN RESULTER, TENTEZ PAS D'OUVRIR L'APPAREIL ET

DE TOUCHER AUX COMPOSANTS INTERNES SANS LA

PRESENCE D'UNE SERVICE PERSONNEL.

IMPORTANT SAFETY INSTRUCTIONS

CAUTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

ATTENTION:

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

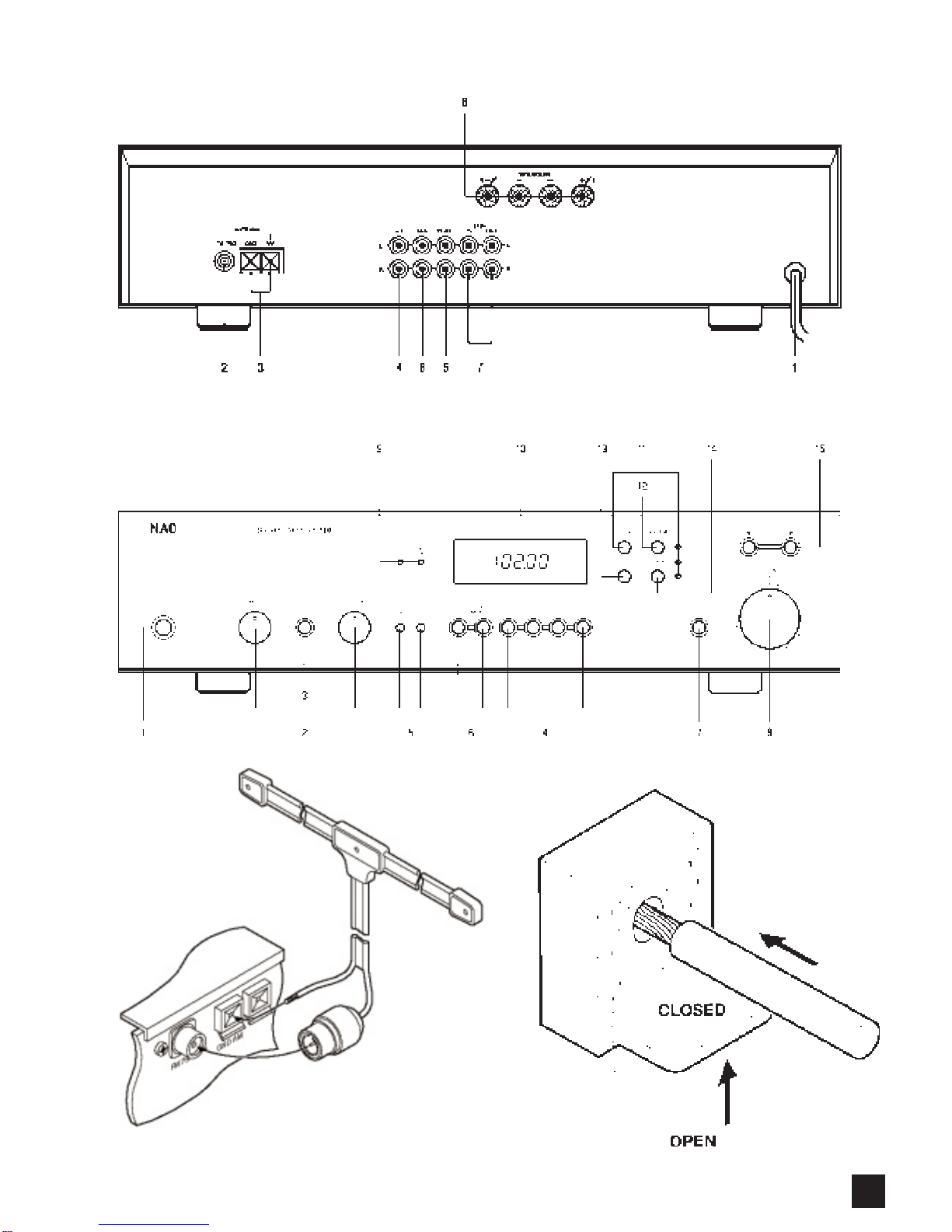

REAR PANEL CONNECTIONS - NAD 710

FRONT PANEL CONTROLS - NAD 710

Figure 1 Figure 2

GB NAD 710 STEREO AM/FM RECEIVER

QUICK START

1. Connect the speakers and any other sources to

the relevant rear sockets.

2. Connect the AM and FM antenna.

3. Plug in the AC power cord.

4. Press the POWER button to turn the NAD-710 on.

5. Press an input selector or the tuner button.

NOTES ON INSTALLATION.

Your NAD-710 should be placed on a firm, level sur-

face. Avoid placing the unit in direct sunlight or near

sources of heat and damp.

Allow adequate ventilation. Do not place the unit on a

soft surface like a carpet. Do not put it in an enclosed

position such a bookcase or cabinet that may impede

the air-flow through the ventilation slots.

Switch the unit off before making any connections.

Use high quality RCA leads and connectors for opti-

mum performance and reliability. Ensure that leads and

connectors are not damaged in any way and all con-

nectors are firmly pushed home. The RCA connectors

on your NAD-710 are colour coded red and white for

Right and Left audio respectively.

For best performance, use quality speaker leads of

16 gauge thickness or more.

If the unit is not going to be used for some time, dis-

connect the plug from the AC socket.

Should water get into your NAD-710, shut off the

power to the unit and remove the plug from the AC

socket. Have the unit inspected by a qualified service

technician before attempting to use it again.

Do not remove the cover, there are no user-service-

able parts inside.

Use a dry soft cloth to clean the unit. If necessary,

lightly dampened the cloth with soapy water. Do not

use solutions containing benzol or other volatile agents.

REAR PANEL CONNECTIONS.

1. AC POWER CORD

Connect the AC Power cord to a suitable AC outlet

socket.

2. FM ANTENNA

A ribbon wire FM antenna is included and should be

connected to the FM connector at the rear of the unit

using the ‘balun’ adapter supplied (see fig 1). The rib-

bon aerial should be mounted on a vertical surface and

placed so that it forms a ‘T’.

Experiment with placement of the antenna to find the

position that gives the best signal strength and lowest

background noise.

An inadequate FM signal normally results in high lev-

els of hiss, especially in stereo, and interference from

external electrical sources. The tuner section’s perfor-

mance can be improved by using an externally mount-

ed FM antenna. A qualified aerial installer will be able

to advise and fit a recommended aerial for your recep-

tion conditions.

3. AM ANTENNA

An AM wire antenna is supplied with the NAD-710

and is required for AM reception. To connect the AM

antenna, press the key on the AM Antenna terminal

downwards. Insert the bare antenna wire into the AM

terminal hole and push the connector key upwards

again to secure the connection (see fig 2).

Test various positions for the antenna wire for best

reception. Placing the antenna close to large metal

items such as metal shelves or radiators may interfere

with reception .

Connecting the Ground (G) terminal to a true-ground

(such as an electrical ground terminal, a cold water

supply pipe or a copper-plated rod driven several feet

into the ground) may also improve reception.

To improve reception of distant AM stations, use a

longer wire (up to 30 meters) preferably placed horizon-

tally, high up and outside. A qualified aerial installer will

be able to advise on a recommended aerial for your

reception conditions.

4. CD INPUT

Input for a CD or other line-level signal source. Use a

twin RCA-to-RCA lead to connect the left and right ana-

logue Audio Outputs of a CD player to this input.

5. VIDEO INPUT

Input for the audio signal from a stereo VCR (or

stereo TV/Satellite/Cable receiver) or other line-level

audio source. Using twin RCA-to-RCA leads or a

SCART/RCA Adapter, connect to the left and right

‘Audio Out’ of the unit to these inputs.

Note: These are audio inputs only.

6. AUX INPUT

Input for additional line level input signals such as

another CD player. Use a twin RCA-to-RCA lead to

connect the auxiliary unit’s left and right ‘Audio Outputs’

to this input.

7. TAPE IN, OUT

Connections for analogue recording and playback to

an audio tape recorder of any type. Using twin RCA-to-

RCA leads, connect to the left and right ‘Audio Output’

of the tape machine to the TAPE IN connectors for

playback and tape monitoring. Connect the left and

right ‘Audio Input’ of the tape machine to the TAPE

OUT connectors for recording.

8. SPEAKERS

Outputs for speakers with an impedance of 4 or

more.

The ‘RIGHT+’ terminal should be connected to the

‘+’ terminal on your right-hand loudspeaker and the

‘RIGHT-’ connected to the loudspeaker’s ‘-’ terminal.

Connect the terminals marked ‘LEFT+’ and ‘LEFT-’

to the left-hand speaker in the same way.

Always use heavy duty stranded wire or specialist

speaker cables to connect the loudspeakers to your

NAD-710.

The high-current binding post terminals can be used

as a screw terminal for cables terminating in spade or

pin connectors, or for cables with bare wire ends.

SPADE CONNECTORS.

These should be slotted under the terminal’s screw

bushing, which is then fully tightened. Ensure the con-

nector is tightly secured and there is no danger of bare

metal from spade connectors touching the back panel

or another connector, as this may cause damage.

BARE WIRES AND PIN CONNECTORS.

Bare wires and pin connectors should be inserted

into the hole in the shaft of the terminal. Unscrew the

speaker terminal’s plastic bushing until the hole in the

screw shaft is revealed. Insert the pin or bare cable end

into the hole and secure the cable by tightening down

the terminal’s bushing.

Avoid any danger of bare metal from the speaker

cables touching the back panel or another connector.

Ensure that there is only 1/2” (1cm) of bare cable or pin

and no loose strands of speaker wire.

FRONT PANEL CONTROLS.

1. POWER

Press the POWER switch to turn the receiver On.

The Display Panel will illuminate. Press the POWER

switch again to turn the receiver Off.

The NAD-710 uses non-volatile memory to store pre-

set information for the tuner so that these are not lost

when the unit is switched off or unplugged.

2. BASS & TREBLE CONTROLS

The BASS and TREBLE tone controls adjust the

tonal balance of your system.

The 12 o’clock position is ‘flat’ with no boost or cut

and a detent indicates this position. Rotate the controls

clockwise to increase, or anti-clockwise to decrease,

the amount of Bass or Treble. The Tone controls do not

affect recordings made using the TAPE or PORTABLE

Outputs.

3. TONE DEFEAT

The TONE DEFEAT switch by-passes the tone con-

trol section of the NAD-710. If you normally leave the

Tone Controls in the 12 o’clock position, then it is

advisable to switch out the tone control section alto-

gether by depressing the TONE DEFEAT switch. By-

passing the Tone Control electronics ensures a slightly

improved audio quality and an unaltered frequency

response.

4. INPUT SELECTORS

These buttons select the active input to the NAD-710

and the signal sent to the loudspeakers, the TAPE and

PORTABLE OUTPUTS. Press the button to latch it in

and select the input. It will be released when a different

input is selected.

VIDEO

Selects the VCR (or stereo TV/Satellite/Cable receiv-

er) connected to the VCR sockets as the active input.

AUX

Selects a line-level source connected to the AUX

sockets as the active input.

Selects the CD (or other line-level source) connected

to the CD sockets, as the active input.

TUNER

Selects the NAD-710’s Tuner Section as the active

input.

5. PORTABLE/INPUT CONNECTORS

Your NAD-710 has additional front panel

PLAY/RECORD connectors to playback or record

using a second system temporarily connected to the

receiver. 3.5mm stereo mini-jack sockets are provided

so that personal or portable stereo systems can be

easily connected to your receiver. Standard Hi-Fi com-

ponents that have RCA sockets can also be connected

to these PLAY/RECORD sockets using a suitable

3.5mm/twin RCA adapter.

Press the PORTABLE button In to select the front

panel Portable Input, and Out to return to normal oper-

ation.

The PORTABLE input will mix with any other input

signal selected. So for example, by pressing CD and

then selecting PORTABLE, you can use the NAD-710

to mix between two CD players (one connected CD

and the other connected to PORTABLE).

6. TAPE MONITOR

Selects the output from a tape recorder when playing

back tapes or monitoring recordings being made

through the rear TAPE sockets. Press the TAPE MONI-

TOR button once to select it, and again to return to the

normal input selection.

This is a Tape Monitor function and will not cancel

the current input selection. For example, if the CD is

the active input when TAPE MONITOR is selected, CD

will remain selected and its signal sent to the TAPE

and PORTABLE output sockets. However the sound

heard through the loudspeakers will be coming back

from recorder connected to your receivers TAPE IN

sockets.

TO MAKE A RECORDING.

When any source is selected, the signal is also fed

directly to any tape machine connected to the TAPE or

PORTABLE output, ready for recording.

TAPE-TO-TAPE COPYING.

You can copy between two tape machines connected

to your NAD-710. Put the source tape in the recorder

connected to PORTABLE and the blank tape into the

recorder connected to TAPE. By selecting the

PORTABLE input and then TAPE MONITOR you can

now record from Portable to Tape and monitor the sig-

nal being recorded.

Note: Copying may be violating the copyright or prop-

erty rights of the recordings owner.

VOLUME AND MONO.

7. MONO

Pressing the MONO button in switches the NAD-710

amplifier and tuner sections between Stereo and Mono

Modes. Use Mono mode when the signal is present on

only one of the two stereo input channels (left or right)

or when receiving weak and hissy stereo FM signals.

Pressing the button out returns to Stereo operation.

8. DUAL VOLUME CONTROL

The dual concentric volume knob combines the func-

tions of Volume and Balance Control. The outer ring

controls the level to the right-hand speaker and the

inner section controls the level of the left-hand speaker.

The two are friction-coupled so that they always move

together when the volume control is adjusted.

To alter the balance between the two speakers, hold

the outer ring and manually adjust the relative position

of the VOLUME CONTROLs center section.

Adjusting the VOLUME CONTROL does not affect

recordings made using the TAPE or PORTABLE out-

puts.

TUNER AND DISPLAY PANEL.

9. STEREO and CENTER TUNE INDICATORS

The CENTER TUNE indicator lights when you are

correctly tuned to the station. The FM STEREO indica-

tor lights when a stereo FM station is being received

and the NAD-710 is switched into STEREO mode.

10. DISPLAY PANEL

The Display Panel is active all the time the NAD-710

is on and displays the frequency of the station that the

tuner section is currently set to. When switching to

STORE or PRESET Modes the display will flash for a

few seconds, alternately showing the current Preset

number and the station’s frequency.

11. MODE SWITCH AND INDICATORS

The MODE button switches the tuner into either

Tune, Preset or Search Modes. The indicator lights

show which mode the Tuner section is currently in.

Tune Mode is for manually tuning onto a radio sta-

tion.

Preset Mode is to call up stations already stored in

the NAD-710’s presets.

Search Mode will automatically search through the

tuning frequencies and stop when it finds a broadcast

station.

12. AM/FM

Press the AM/FM button to switch the NAD-710

between FM and AM (Medium wave) tuning. The

Display Panel shows the frequency of the tuned station

in MHz for FM and kHz for AM.

13. STORE

Press STORE to program a station into one of the

NAD-710’s twelve FM or twelve AM Preset memories.

To Store a station as a Preset, first select FM or AM

and then tune to the station’s frequency using Search

or Tune Mode. Press STORE once and the display will

flash, showing the station frequency and the current

Preset number. Use the buttons to choose the

Preset number you want to assign the station to. Press

STORE again and the station will be programmed into

that preset number.

14. LOCK

Pressing LOCK fine-tunes the NAD-710 into the sta-

tion’s frequency.

15. TUNE

Use the TUNE buttons for tuning to the required

station and to select Preset stations. In Tune Mode,

pressing the or buttons increases or decreases

the tuning frequency. Holding the button down quickly

scans through the frequencies.

The CENTER TUNE indicator will light when a station

is correctly tuned.

In Preset Mode, the and buttons are used to

select radio stations stored in the tuners Preset memo-

ries.

TUNING AM & FM STATIONS.

Use TUNE mode to select a known station’s frequen-

cy. SEARCH mode automatically looks for stations that

are transmitting in your area.

TUNE MODE.

First select the AM or the FM band using the AM/FM

button.

Press the MODE button until the TUNE indicator

lights up. Press the or buttons to start manually

locating a frequency. Holding the or buttons

down will move quickly through the frequency range.

When the required station has been located press

LOCK to exactly tune to the station’s frequency.

SEARCH MODE.

First select the AM or the FM band using the AM/FM

button.

Press the MODE button until the SEARCH indicator

lights up. Press the or buttons to start the tuner

searching through the frequency band. When the tuner

finds a broadcast signal of adequate strength, the auto-

matic search will stop at that station. Press the or

buttons again to continue searching for stations.

Pressing the or buttons at any time will manually

stop the search. When the required station has be

located, press LOCK to exactly tune to the station’s fre-

quency.

STORING AND RECALLING PRESET AM & FM

STATIONS.

To store a station as a Preset, first tune to the

required frequency using either Search or Tune.

Press the STORE button. The Display Panel will

show the current Preset number for approximately 5

seconds. Press or to select a different Preset

number to store the station, if required.

Press the STORE button again to store the station’s

frequency as the chosen Preset number. The NAD-710

will then revert to normal operation.

The Preset information will be permanently held in

memory unless you store another station over it.

To exit the Memory mode without storing a station,

leave all the controls untouched; the Store mode will

automatically cancel itself after approximately 5 sec-

onds.

RECALLING A PRESET STATION.

First select the AM or the FM band using the AM/FM

button and then press the Mode switch until the PRE-

SET indicator lights up. Press or to select one of

the twelve FM, or twelve AM, Preset numbers. Each

time these buttons are pressed, the display panel will

flash for a few seconds showing the Preset number

and the Presets frequency.

CHANGING A PRESET.

You can store a new station into a used Preset by

simply going through the Preset storing process and

placing a new station over the existing one.

TROUBLESHOOTING.

NO SOUND.

Power AC power cord unplugged or power not switched on. Check AC power cord.

Tape Monitor selected. De-select Monitor mode.

Portable input selected. De-select Portable input.

Station not selected or weak signal. Re-tune.

Thermal cut out operated. Switch off and reduce volume setting. Switch on

after unit has cooled.

Internal fuse blown. Consult dealer.

NO SOUND ONE CHANNEL.

Volume Control balance not even. Adjust inner and outer sections of Volume Control.

Input lead disconnected or damaged. Check leads and connections.

WEAK BASS/ DIFFUSE STEREO IMAGE.

Speakers connected to the power amplifier wired out of phase. Check the “+” and “–” connections to both

speakers.

LOUD BUZZ OR HUM.

RCA connector not properly inserted or faulty lead. Push all connectors firmly home, check leads.

TWO SIGNALS HEARD SIMULTANEOUSLY.

Portable mode selected and unit connected to the Portable De-select Portable mode.

is playing in addition to another selected input.

NOISE ON TUNER.

Hiss. Weak signal. Check station tuning. Adjust or replace antenna.

Distortion. Multi-path signals or interference from another station. Check station tuning. Adjust or replace antenna.

Whistles or buzzes on FM & AM. Interference from other Check station tuning. Switch off or move the

electrical sources - computers, games consoles. source of the electrical noise.

Whistles or buzzes on AM: Interference from fluorescent Check station tuning. Adjust or replace AM

lighting or electrical motors. antenna.

NO STATION FOUND IN SEARCH MODE.

Inadequate aerial signal. Check aerial connections, adjust position of ribbon

antenna.

MISE EN ROUTE RAPIDE

1. Brancher les haut-parleurs et les autres sources

aux connecteurs appropriés sur le panneau arrière.

2. Brancher l’antenne AM et FM.

3. Brancher le cordon d’alimentation secteur.

4. Appuyer sur le bouton MARCHE/ARRET

[POWER] pour mettre en marche le NAD 710.

5. Appuyer sur l’un des boutons du sélecteur d’en-

trées, ou sur le bouton Tuner.

NOTES CONCERNANT L’INSTALLATION

Poser le NAD-710 sur une surface stable, plane et

horizontale. Eviter les rayons directs du soleil et les

sources de chaleur et d’humidité.

Assurer une ventilation adéquate. Ne pas poser cet

appareil sur une surface molle (moquette, par exemple)

ou dans un endroit confiné (sur une étagère de biblio-

thèque ou derrière des portes vitrées), où le flux d’air à

travers les ouïes de ventilation risque d’être entravé.

Mettre l’appareil hors tension avant de réaliser les

connexions.

N’utiliser que des câbles et des connecteurs RCA

phono de très bonne qualité de manière à obtenir une

fiabilité parfaite et des performances optimales. Vérifier

que les câbles et les connecteurs ne présentent

aucune détérioration, et que tous les connecteurs sont

bien enfoncés jusqu’en butée. Les connecteurs RCA

de votre NAD-710 sont repérés par leur couleur, rouge

pour l’audio de la voie Droite et blanc pour l’audio de la

voie Gauche.

Pour obtenir les meilleures performances, utiliser des

câbles de haut-parleurs d’une épaisseur égale ou

supérieure au “calibre 16”.

Si l’appareil doit rester inutilisé pendant un certain

temps, débrancher le cordon d’alimentation de la prise

de secteur murale.

Si de l’eau pénètre à l’intérieur du NAD-710, couper

l’alimentation de l’appareil et retirer la fiche de la prise

secteur. Faire contrôler l’appareil par un technicien de

service après vente qualifié, avant toute tentative de

remise en service.

Ne pas retirer le couvercle. A l’intérieur, il n’y a aucun

élément sur lequel l’utilisateur peut intervenir.

Utiliser un chiffon doux sec et propre pour nettoyer

l’appareil. Si nécessaire, humecter le chiffon avec un

peu d’eau savonneuse. Ne pas utiliser de solution con-

tenant du benzol ou tout autre agent volatile.

BRANCHEMENTS SUR LA FACE

ARRIERE

1. CORDON D’ALIMENTATION SECTEUR

Brancher le cordon secteur à une prise secteur

murale appropriée.

2. ANTENNE FM

Une antenne filaire FM, sous forme de câble plat, est

livrée avec le NAD-710. Cette antenne se branche à

l’arrière de l’appareil à l’aide de l’adaptateur “balun”

fourni (Cf. Figure 1). L’antenne câble plat doit être fixée

sur une surface verticale, et doit former un “T”.

Faire des essais en mettant l’antenne dans dif-

férentes positions, de manière à obtenir le meilleur sig-

nal possible avec un minimum de bruit de fond.

Un signal FM insuffisant entraîne un sifflement,

surtout en réception stéréophonique, et permet au

tuner de capter des interférences en provenance de

sources électriques extérieures. Il est possible

d’améliorer les performances du tuner en utilisant une

antenne FM montée à l’extérieur du bâtiment. Un

installateur d’antennes qualifié pourra donner les con-

seils appropriés, et poser une antenne adaptée aux

conditions de réception locales.

3. ANTENNE AM

Une antenne filaire AM est livrée avec le NAD-710,

et permet de recevoir les stations émettant sur la

bande AM. Pour connecter l’antenne AM, appuyer

(vers le bas) sur le bouton de la borne de

l’Antenne AM. Insérer le fil dénudé dans le trou de la

borne AM, puis repousser le bouton de la borne vers le

haut pour maintenir le fil.

Faire des essais en mettant l’antenne dans dif-

férentes positions, de manière à obtenir la meilleure

réception possible. Le fait de positionner l’antenne à

proximité d’éléments métalliques de taille importante,

comme des étagères en métal ou des radiateurs par

exemple, peut affecter la réception (Cf. Figure 2).

Le fait de brancher la borne de Terre (G) sur une

véritable terre (par exemple une borne de terre élec-

trique, une tuyauterie d’alimentation d’eau froide ou

une tige plaquée cuivre enfoncée dans le sol jusqu’à

une profondeur d’au moins un mètre) peut aussi

améliorer la réception.

Pour améliorer la réception des stations AM loin-

taines, utiliser un fil plus long (jusqu’à 30 mètres), de

préférence horizontal, à l’extérieur et à une certaine

hauteur.

4. ENTREE DISQUE AUDIONUMERIQUE (CD)

[CD INPUT]

Entrée pour un lecteur de disques audionumériques

(CD) ou pour une autre source de signal de niveau

ligne. Utiliser un câble double phono-à-phono pour reli-

er les “Sorties Audio” analogiques gauche et droite

d’un lecteur de CD à cette entrée.

5. ENTREE VIDEO [VIDEO INPUT]

Entrée pour le signal audio en provenance d’un mag-

nétoscope stéréophonique (ou d’un récepteur

TV/Satellite/Câble stéréophonique) ou de toute autre

source audio de niveau ligne. A l’aide d’un câble dou-

ble phono-à-phono ou d’un adaptateur Péritel/phono

[SCART/RCA], relier les connecteurs de “Sortie Audio”

gauche et droit de l’appareil à cette entrée.

6. ENTREE AUX [AUX INPUT]

Entrée pour d’autres signaux de niveau ligne tels que

la sortie en provenance d’un autre lecteur de disques

audionumériques [CD]. Utiliser un câble double phono-

à-phono pour brancher les “Sorties Audio” gauche et

droite de l’unité auxiliaire à cette entrée.

FRECEPTEUR AM/FM STEREO NAD 710

7. ENTREE, SORTIE MAGNETOPHONE

[TAPE IN, OUT]

Branchements pour enregistrement et lecture

analogique sur un magnétophone audio de n’importe

quel type. A l’aide de câbles doubles phono-à-phono,

relier les connecteurs de “Sortie Audio” gauche et droit

du magnétophone aux connecteurs d’ENTREE MAG-

NETOPHONE [TAPE IN] pour la lecture et pour la

fonction moniteur de bande. Relier les connecteurs

“d’Entrée Audio” gauche et droit du magnétophone aux

connecteurs de SORTIE MAGNETOPHONE

[TAPE OUT] pour l’enregistrement.

8. HAUT-PARLEURS [SPEAKERS]

Sorties pour haut-parleurs d’impédance 4 W ou plus.

La borne “RIGHT+” doit être est reliée à la borne “+”

de votre haut-parleur droit, et la borne “RIGHT-” à la

borne “-” de votre haut-parleur.

Brancher les bornes “LEFT+” et “LEFT-” au haut-par-

leur gauche en procédant de la même manière.

N’utiliser que du fil torsadé haute puissance ou des

câbles spéciaux pour haut-parleurs pour brancher les

haut-parleurs à votre NAD-710.

On peut utiliser les bornes serre-fils pour courants

élevés comme bornes à visser pour les câbles compor-

tant des cosses plates ou des broches, ou pour des

câbles comportant des fils nus.

COSSES PLATES.

On intercale ces cosses sous la bague à visser de la

borne, avant de la serrer. Vérifier que le connecteur est

bien serré, et qu’il n’y a aucun danger que le métal nu

de la cosse ne touche le panneau arrière ou un autre

connecteur, sous peine de provoquer des détériora-

tions.

FILS NUS ET BROCHES.

Les fils nus et les broches s’insèrent dans le trou

diamétral percé dans la tige de la borne. Desserrer la

bague en plastique de la borne de haut-parleur jusqu’à

ce que le trou axial dans la tige soit visible. Insérer la

broche ou le fil nu dans le trou, puis fixer le câble en

vissant la bague de la borne.

Eviter tout risque que le métal nu des câbles de haut-

parleurs ne touche le panneau arrière ou un autre con-

necteur. S’assurer que la longueur dénudée ou la

longueur de la broche ne dépasse pas 1/2” (1 cm), et

qu’il n’y a aucun brin libre.

COMMANDES SUR LA FACE PARLANTE

1. MARCHE/ARRET [POWER]

Appuyer sur l’interrupteur de MARCHE/ARRET

[POWER] pour mettre l’appareil sous tension. Le

Panneau d’Affichage s’allument. Appuyer à nouveau

sur l’interrupteur de MARCHE/ARRET pour mettre le

récepteur hors tension.

Le NAD-710 utilise aussi une mémoire non volatile

pour stocker les informations concernant les stations

préréglées, ce qui évite de perdre ces informations

lorsque l’appareil est mis hors tension.

FONCTIONS TONALITE

2. COMMANDES DES GRAVES [BASS] ET

DES AIGUS [TREBLE]

Les commandes de GRAVES [BASS] ET d’AIGUS

[TREBLE], permettent de régler la tonalité globale de

votre chaîne.

La position médiane (12 heures) correspond à une

courbe plate, sans amplification ni atténuation ; un

léger déclic peut être ressenti dans le mouvement du

bouton à cet endroit. Tourner les boutons en sens

horaire pour amplifier les Graves ou les Aigus, ou en

sens anti-horaire pour les atténuer. Les commandes de

tonalité n’affectent pas les enregistrements réalisés à

partir des sorties MAGNETOPHONE [TAPE] ou

PORTABLE.

3. TONALITE NEUTRE [TONE DEFEAT]

L’interrupteur de TONALITE NEUTRE contourne la

partie du NAD710 qui permet de modifier la tonalité. Si

vous avez l’habitude de laisser les commandes de

tonalité en position médiane (12 heures), il est conseil-

lé de déconnecter complètement la section permettant

de modifier la tonalité en appuyant sur l’interrupteur

TONALITE NEUTRE [TONE DEFEAT]. Le fait de con-

tourner l’électronique des Commandes de Tonalité per-

met d’améliorer légèrement la qualité de l’audio, et

garantit une réponse de fréquences inaltérée.

4. SELECTEURS D’ENTREE

Ces boutons permettent de sélectionner l’entrée

active du NAD-710, ainsi que le signal envoyé aux

haut-parleurs et aux sorties MAGNETOPHONE [TAPE]

et PORTABLE. Appuyer sur le bouton pour le ver-

rouiller en position enfoncée, pour sélectionner l’entrée.

Le bouton enfoncé ressort automatiquement lorsque

l’on sélectionne une autre entrée.

VIDEO

Sélectionne le Magnétoscope (ou un récepteur

TV Stéréo / Satellite / Câble) connecté aux prises

MAGNETOSCOPE [VCR] comme entrée active.

AUX

Sélectionne une source de niveau ligne, connectée à

l’entrée AUX, comme entrée active.

DISQUE AUDIONUMÉRIQUE [CD]

Sélectionne le lecteur de disques audionumériques

(CD) (ou toute autre source de niveau ligne connectée

aux prises CD) comme entrée active.

TUNER

Sélectionne la Partie Tuner du NAD-710 comme

entrée active.

5. CONNECTEURS PORTABLE/ENTREE

[PORTABLE/INPUT]

Votre NAD-710 comporte des connecteurs

PLAY/RECORD supplémentaires pour lire ou enregistr-

er sur un dispositif secondaire, provisoirement connec-

té au récepteur. Des prises mini-jack stéréo 3,5 mm

sont prévues, de manière à permettre de brancher

facilement un appareil stéréo personnel ou portable sur

votre récepteur. On peut aussi brancher des modules

Hi-Fi standards munis de connecteurs phono sur ces

prises PLAY/RECORD, à condition d’utiliser un adapta-

teur 3,5 mm / phono double approprié.

Appuyer sur le bouton PORTABLE pour sélectionner

l’Entrée Portable sur la face parlante (le bouton reste

enfoncé). Pour déselectionner cette entrée et rétablir le

fonctionnement normal de la chaîne, réappuyer sur le

bouton afin qu’il ressorte.

L’entrée PORTABLE sera mixée avec tout autre sig-

nal d’entrée sélectionné. Ainsi, par exemple, en

appuyant sur CD et en sélectionnant PORTABLE, il est

possible d’utiliser le NAD-710 pour mélanger le son

provenant de deux lecteurs CD (l’un connecté à l’en-

trée CD, et l’autre à l’entrée PORTABLE).

6. MONITEUR DE BANDE [TAPE MONITOR]

Sélectionne le signal de sortie d’un magnétophone

pour écouter des bandes ou contrôler l’enregistrement

sur les prises MAGNETOPHONE [TAPE] à l’arrière.

Appuyer une fois sur le bouton MONITEUR DE BANDE

pour sélectionner cette fonction, et une deuxième fois

pour revenir à la sélection d’Entrée normale.

Il s’agit d’une fonction de moniteur d’enregistrement,

qui n’annule donc pas la source d’entrée déjà sélec-

tionnée. Par exemple, si le disque audionumérique

(CD) est l’entrée active au moment où l’on active le

MONITEUR DE BANDE, l’entrée CD reste sélection-

née et son signal est envoyé aux prises de Sortie

MAGNETOPHONE [TAPE] et PORTABLE. Toutefois,

le son entendu dans les haut-parleurs est celui du

retour en provenance du magnétophone connecté aux

prises d’ENTREE MAGNETOPHONE [TAPE IN] de

votre récepteur.

POUR EFFECTUER UN ENREGISTREMENT.

Lorsque n’importe quelle source d’entrée est sélec-

tionnée, le signal est aussi envoyé à tout magnéto-

phone connecté aux Sorties MAGNETOPHONE

[TAPE] ou PORTABLE, pour un éventuel enreg-

istrement.

COPIE D’UNE BANDE A UNE AUTRE

Il est possible de réaliser des copies entre deux mag-

nétophones reliés à votre NAD-710. Pour cela, mettre

la bande source dans le magnétophone connecté à

PORTABLE, et la bande vierge dans le magnétophone

connecté à MAGNETOPHONE [TAPE]. En sélection-

nant l’entrée PORTABLE et la fonction MONITEUR DE

BANDE [TAPE MONITOR], on peut alors enregistrer

depuis l’entrée PORTABLE vers la sortie MAGNETO-

PHONE tout en contrôlant le signal enregistré.

Nota : Le fait de copier un enregistrement peut con-

stituer une violation du copyright ou des droits de pro-

priété de la personne qui a crée l’enregistrement d’orig-

ine.

VOLUME ET MONO

7. MONO

Une impulsion sur le bouton MONO (le bouton reste

enfoncé) met les sections amplificateur et tuner du

NAD-710 en mode Monophonique. Utiliser le mode

MONO lorsque le signal source n’est présent que sur

l’une des voies d’entrée stéréophoniques (gauche ou

droite), ou lorsque le signal FM reçu par le tuner est

faible ou mauvais (sifflements). Une deuxième impul-

sion sur le bouton rétablit le mode Stéréophonique.

8. COMMANDE DE VOLUME DOUBLE

Le bouton de volume concentrique double allie les

fonctions de réglage du volume sonore et celle de

réglage de la balance. La bague extérieure modifie le

niveau du haut-parleur droit, alors que la bague

intérieure modifie le niveau du haut-parleur gauche.

Les deux bagues sont liées par un effet de friction, de

manière à tourner en même temps lorsque l’on veut

régler le volume sonore de la chaîne.

Pour modifier la balance entre les deux haut-par-

leurs, maintenir la bague extérieure d’une main, et

régler la position relative de la bague intérieure de la

commande de VOLUME.

La commande de VOLUME n’a aucun effet sur les

enregistrements effectués en utilisant les sorties MAG-

NETOPHONE [TAPE] ou PORTABLE

COMMANDE TUNER ET PANNEAU D’AF-

FICHAGE

9. INDICATEURS FM STEREO ET

ACCORDAGE CENTRAL [CENTER TUNE]

Le témoin ACCORDAGE CENTRAL [CENTER

TUNE] s’allume lorsque le tuner est correctement

accordé sur la station. Le témoin FM STEREO s’allume

lorsque le NAD-710 reçoit une station FM émettant en

stéréophonie, et que l’appareil est en mode STEREO

10. PANNEAU D’AFFICHAGE

Le Panneau d’Affichage est actif en permanence,

dans la mesure où le NAD-710 est sous tension, et

affiche la fréquence de la station actuellement sélec-

tionnée. Lors du passage en mode MEMOIRE

[STORE] ou PREREGLAGE [PRESET], l’affichage clig-

note pendant quelques secondes et indique le numéro

de la station préréglée et la fréquence de la station en

alternance.

11. SELECTEUR ET INDICATEURS DE MODE

Le bouton MODE fait passer le tuner en mode

Accordage [Tune], Préréglage [Preset] ou Recherche

[Search]. Le mode actif du Tuner est indiqué par les

témoins.

Le mode Accordage [Tune] permet d’accorder

manuellement une station radio.

Le mode Préréglage [Preset] rappelle les stations

préalablement mises en mémoire dans les numéros de

préréglage du NAD-710.

Le mode Recherche [Search] balaye automatique-

ment les fréquences d’accordage et s’arrête lorsqu’il

trouve une station émettrice.

12. AM/FM

Appuyer sur le bouton AM/FM pour permuter entre

les modes d’accordage FM et AM (ondes moyennes)

du NAD-710. Le Panneau d’Affichage indique la

fréquence de la station accordée, en MHz pour la FM,

ou en kHz pour l’AM.

13. MISE EN MEMOIRE [STORE]

Appuyer sur MISE EN MEMOIRE [STORE] pour pro-

grammer une station dans l’une des 12 mémoires AM

ou des 12 mémoires FM du NAD-710.

Si l’on souhaite mettre une station en mémoire en

tant que station Préréglée, commencer par sélection-

ner le mode FM ou AM puis accorder la fréquence de

la station en utilisant le Mode Recherche ou

Accordage. Appuyer une fois sur MISE EN MEMOIRE

[STORE] : l’affichage clignote tout en affichant la

fréquence de la station et le numéro de préréglage en

cours. Utiliser les boutons pour choisir le numéro

de Préréglage à affecter à la station. Appuyer à nou-

veau sur MISE EN MEMOIRE [STORE] pour valider la

programmation de la station dans le numéro de

Préréglage indiqué.

14. VERROUILLAGE

Le fait d’appuyer sur VERROUILLAGE [LOCK] a

pour effet d’accorder le NAD-710 précisément sur la

fréquence de la station.

15. ACCORDAGE [TUNE]

Utiliser les boutons d’ACCORDAGE [TUNE] pour

accorder la station requise et pour rappeler les stations

Présélectionnées. En mode Accordage [Tune], le fait

d’appuyer sur les boutons ou augmente ou

diminue la fréquence d’accordage. Le fait de maintenir

la pression sur l’un de ces boutons fait balayer rapide-

ment les fréquences.

Le témoin STATION ACCORDEE [TUNED] s’allume

lorsqu’une station est correctement accordée.

En mode Préréglage [Preset], les boutons et

permettent de sélectionner des stations radio stockées

dans les mémoires de Préréglage numérotées du

tuner.

ACCORDAGE DES STATIONS AM ET FM

Utiliser le mode ACCORDAGE [TUNE] pour choisir

une station dont on connaît la fréquence. Le mode

RECHERCHE [SEARCH] permet de rechercher

automatiquement les stations qui émettent dans le

secteur.

MODE ACCORDAGE [TUNE]

Choisir d’abord la bande de fréquences AM ou FM à

l’aide du bouton AM/FM.

Appuyer sur le bouton MODE jusqu’à ce que le

témoin ACCORDAGE [TUNE] s’allume. Une impulsion

sur les boutons ou lance la recherche manuelle

dans la bande de fréquences. Le fait de maintenir la

pression sur les boutons ou fait balayer rapide-

ment les fréquences. Une fois que la station requise a

été trouvée, appuyer sur VERROUILLAGE [LOCK]

pour accorder le tuner sur la fréquence exacte de la

station.

MODE RECHERCHE [SEARCH]

Choisir d’abord la bande de fréquences AM ou FM à

l’aide du bouton AM/FM.

Appuyer sur le bouton MODE jusqu’à ce que le

témoin RECHERCHE [SEARCH] s’allume. Une impul-

sion sur les boutons ou lance la recherche du

tuner dans la bande de fréquences. Dès que le tuner

s’accorde sur un signal d’émission suffisamment fort, la

recherche automatique s’arrête sur la station corre-

spondante. Réappuyer sur les boutons ou pour

relancer la recherche des stations.

A tout moment, une impulsion sur les boutons ou

arrête manuellement la recherche. Une fois la sta-

tion trouvée, appuyer sur VERROUILLAGE [LOCK]

pour accorder le tuner précisément sur la fréquence de

la station.

MISE EN MEMOIRE ET RAPPEL DES STA-

TIONS AM ET FM PREREGLEES

Pour mettre une station en mémoire en tant que

Station Préréglée commencer par accorder la station

en utilisant les fonctions RECHERCHE [SEARCH] ou

ACCORDAGE [TUNE]. Appuyer sur le bouton MISE

EN MEMOIRE [STORE]. Le panneau d’affichage

indique le numéro de Préréglage actuellement validé

pendant 5 secondes environ. Appuyer sur ou

pour choisir un autre numéro de station Préréglée dans

laquelle stocker la nouvelle station, si on le souhaite.

Appuyer à nouveau sur le bouton MISE EN MEM-

OIRE [STORE], pour stocker la fréquence de la station

sous le numéro de Préréglage choisi. Le NAD-710

revient alors en mode de fonctionnement normal.

Les informations concernant les Stations Préréglées

resteront stockées dans la mémoire jusqu’à ce qu’on

les écrase avec d’autres stations.

Pour quitter le mode Mémoire sans mettre en

mémoire une station, laisser toutes les commandes

telles qu’elles sont. Le mode de Mise en Mémoire s’au-

to-annule après un délai de d’environ 5 secondes.

RAPPEL DES STATIONS PREREGLEES

Pour rappeler une station préréglée quelconque,

choisir d’abord la bande de fréquences requise à l’aide

du bouton AM/FM, puis appuyer sur MODE jusqu’à ce

que le témoin de PREREGLAGE [PRESET] soit

allumé. Appuyer sur ou pour sélectionner l’un

des 12 numéros de Préréglage FM, ou l’un des 12

numéros de Préréglage AM. Lors de chaque impulsion

sur l’un de ces boutons; l’affichage clignote pendant

quelques secondes en alternant entre le numéro de la

station Préréglée et la fréquence de cette station.

MODIFICATION D’UNE STATION PREREGLEE

Il est possible de stocker une nouvelle station dans

un numéro de Préréglage déjà affecté. Il suffit, pour

cela, de suivre les instructions de mise en mémoire

d’une station et d’écraser ainsi l’ancienne station avec

la nouvelle.

DEPANNAGE

AUCUN SON

Cordon secteur débranché, ou alimentation coupée. Vérifier le cordon secteur.

Moniteur Bande [Tape Monitor] sélectionné. Désélectionner le Mode Moniteur de Bande.

Entrée Portable sélectionnée. Désélectionner l’entrée Portable.

Aucune station sélectionnée ou signal trop faible. Réaccorder le tuner.

Le disjoncteur thermique a fonctionné. Mettre l’appareil hors tension et diminuer le réglage du

volume. Remettre l’appareil sous tension après un temps de

refroidissement.

Fusible interne grillé. Consulter le revendeur.

PAS DE SON SUR UNE VOIE

Fonction balance de la Commande de Volume non Régler les parties intérieure et extérieure de la Commande de

équilibrée. Volume

Câble d’entrée débranché ou détérioré. Vérifier les câbles et les branchements.

GRAVES FAIBLES / IMAGE STEREO DIFFUSE

Les haut-parleurs connectés à l’amplificateur de Vérifier le branchement du “+” et du “–” des deux haut-

parpuissance ont été câblés en déphasé. leurs.

BOURDONNEMENT OU RONFLEMENT IMPORTANT

Connecteur phono mal inséré, ou câble défectueux. Bien enfoncer tous les connecteurs, vérifier les câbles.

DEUX SIGNAUX SONT AUDIBLES EN MEME TEMPS

Mode Portable sélectionné, et l’appareil connecté Déselectionner le mode Portable.

à l’entrée Portable est en lecture en même temps

qu’une autre entrée.

BRUIT DANS LE TUNER

Sifflement : Signal faible. Vérifier l’accordage de la station. Régler ou remplacer

l’antenne.

Distorsion : Signaux reçus sous plusieurs angles, Vérifier l’accordage de la station. Régler ou remplacer

ou interférence d’une autre station. l’antenne.

Sifflements ou bourdonnements sur la bande FM Vérifier l’accordage de la station. Eteindre ou déplacer la

et sur la bande AM. Interférences en provenance source du bruit électrique.

d’autres sources électriques - ordinateurs,

consoles de jeux.

Sifflements ou bourdonnements sur la bande AM : Vérifier l’accordage de la station. Régler ou remplacer

Interférences en provenance d’éclairages ou de l’antenne AM.

moteurs électriques.

AUCUNE STATION TROUVEE EN MODE RECHERCHE [SEARCH]

Signal antenne inadéquat. Vérifier les branchements de l’antenne. Modifier la position de

l’antenne “câble plat”.

SCHNELLANSCHLUSS

1. Die Lautsprecher und jegliche anderen Quellen

an die entsprechenden Buchsen hinten anschließen.

2. Die AM- und FM-Antenne anschließen.

3. Das WS-Stromkabel einstecken.

4. Zum Einschalten des NAD-710 die Stromtaste

(POWER) drücken.

5. Einen Eingabewähler oder die Tuner-Taste

drücken.

HINWEISE ZUM AUFSTELLEN

Das NAD-710-Gerät sollte auf einer festen, ebenen

Fläche aufgestellt werden. Vor Sonneneinwirkung,

Wärme und Feuchte schützen.

An einem gut belüfteten Ort aufstellen. Das Gerät

nicht auf einer weichen Fläche, wie z.B. einem

Teppich, aufstellen. Das Gerät nicht in ein

geschlossenes Möbelstück, wie z.B. einen

Bücherschrank oder Schrank stellen, da hierdurch der

Luftstrom durch die Entlüftungsschlitze behindert wer-

den könnte.

Das Gerät vor dem Anschließen ausschalten.

Für optimale Leistung und zuverlässigen Anschluß

nur hochqualitative RCA-Leitungen verwenden.

Sicherstellen, daß Leitungen und Anschlüsse in keiner

Weise beschädigt sind und daß alle Anschlüsse fest

eingesteckt sind.

Die RCA-Anschlüsse am NAD-710 sind übersichtlich

farblich gekennzeichnet. Die roten und weißen

Anschlüsse sind jeweils für Audio rechts und links.

Für optimale Leistung qualitative Lautsprecher-

leitungen der Stärke 16 oder darüber verwenden.

Wenn das Gerät längere Zeit nicht gebraucht wird,

den Netzstecker ziehen.

Gelangt Wasser in das NAD-710-Gerät, die

Stromzufuhr zur Einheit ausschalten und den

Netzstecker. Vor Wiederinbetriebnahme sollte das

Gerät vom Kundendienst überprüft werden.

Geräteabdeckung nicht entfernen; im Innern befind-

en sich keine vom Benutzer zu reparierende Teile.

Das Gerät mit einem trockenen, weichen Tuch reini-

gen. Fall erforderlich, das Tuch mit Seifenwasser leicht

anfeuchten. Keine Benzollösungen oder anderen

Lösungen mit flüchtigem Inhalt verwenden.

ANSCHLÜSSE AUF DER RÜCKSEITE

1. NETZSTROMKABEL

Das Netzstromkabel an eine geeignete

Netzsteckdose anschließen.

2. FM-ANTENNE

Eine Drahtantenne wird mitgeliefert und diese sollte

an den FM-Anschluß hinten an der Einheit unter

Verwendung des mitgelieferten sogenannten ‘Balun’-

Zwischensteckers angeschlossen werden (siehe

Abb.1). Die Drahtantenne sollte an einer vertikalen

Fläche angebracht werden und so in Position gebracht

werden, daß sie ein ‘T’ bildet.

Die Antennenstellung durch Versuch optimieren, um

die beste Signalstärke und das minimalste

Hintergrundgeräusch zu erzielen.

Ein unzureichendes FM-Signal führt normalerweise

zu starken Zischgeräuschen, besonders bei Stereo,

und Störung von externen Stromquellen. Die Leistung

des Tuners kann durch Verwendung einer extern ange-

brachten FM-Antenne verbessert werden. Ein quali-

fizierter Antenneninstallateur berät sie über die

geeignete Antenne für Ihren Empfang und baut diese

auch ein.

3. AM-ANTENNE (MW)

Eine AM-Drahtantenne wird mit dem NAD-710 mit-

geliefert und ist für AM-Empfang erforderlich. Zum

Anschluß der AM-Antenne wird die Klemmzunge am

AM-Antennenanschluß nach unten gedrückt. Stecken

Sie den blanken Draht der Antenne in das Loch des

AM-Anschlusses und drücken Sie die Klemmzunge

wieder nach oben, um den Draht in Position zu halten.

Die Antennenstellung durch Versuch optimieren. Ein

Positionieren der Antenne in der Nähe von großen

Metallkörpern, wie z.B. Metallregalen oder Heizkörpern

kann zu Empfangsstörungen führen (siehe Abb. 2).

Schließen Sie den Erdanschluß (G) an eine echte

Erde (wie z.B. einen elektrischen Erdanschluß, eine

Kaltwasserzufuhrleitung oder eine verkupferte Stange,

die ziemlich tief in die Erde gesteckt wurde) an,

wodurch sich der Empfang verbessern könnte.

Zur Verbesserung des Empfangs von fernen AM-

Sendern benutzten Sie einen längeren Draht (bis zu 30

Metern), der vorzugsweise horizontal, hoch und

draußen verlegt wird. Ein Antennenfachmann wird Sie

zudem über eine empfohlene Antenne für Ihre jeweili-

gen Empfangsbedingungen beraten.

4.CD INPUT

Eingang für CD-Player oder anderes

Hochpegeltonsignal. Die linken und rechten

Analogausgänge (Audio Outputs) vom CD-Player wer-

den mit einer Phono-an-Phono-Doppelleitung mit

diesem Eingang verbunden.

5. VIDEO-INPUT (Videoeingabe)

Eingabe für das Audiosignal von einem Stereo-VCR

(oder Stereo-TV-/Satelitten-/Kabelempfänger) oder

Hochpegel-Audioquelle. Die linken und rechten ‘Audio-

Out’-Anschlüsse werden mit einer Phono-an-Phono-

Doppelleitung an diese Eingänge angeschlossen.

Anmerkung: Es handelt sich hierbei lediglich um Audio-

Eingänge.

6. AUX INPUT (Zusatzeingang)

Eingang für zusätzliche Hochpegel-Eingangssignale,

wie z.B. von einem anderen CD-Player. Den linken und

rechten Tonausgang (Audio Output) der Hilfseinheit mit

einer Phono-zu-Phono-Doppelleitung an diesen

Eingang anschließen.

7. TAPE IN/OUT

(Anschluß für Tonbandgerät 2)

Anschlüsse zur Analog-Aufnahme und -Wiedergabe

zu einem Audio-Tonbandgerät jeglicher Art. Zur

Wiedergabe den linken und rechten Tonausgang

(Audio Outputs) des Tonbandgeräts über Phono-an-

Phono-Doppelleitungen an die Buchsen TAPE IN

NAD 710 STEREO MW/UKW RECEIVER

anschließen. Zur Aufnahme den linken und rechten

Toneingang (Audio Input) des Tonbandgeräts an die

Buchsen TAPE OUT anschließen.

8. SPEAKERS (Lautsprecher)

Ausgänge für Lautsprecher mit einer Impedanz von 4

W oder darüber.

Der ‘RECHTE+’-anschluß sollte an den Anschluß ‘+’

an Ihrem rechten Lautsprecher und der ‘RECHTE-’-

Anschluß an den ‘-’-Anschluß des Lautsprechers

angeschlossen werden.

Die Anschlüsse mit der Kennzeichnung ‘LINKS+’ und

‘LINKS-’ in derselben Weise an den linken

Lautsprecher anschließen.

Zum Anschluß der Lautsprecher an das NAD-710-

Gerät immer Hochleistungs-Mehrdrahtleitung oder

Speziallautsprecherkabel verwenden.

Die Starkstrom-Klemmbolzenanschlüsse können als

Schraubanschluß für Leitungen, die in Flach- oder

Stiftsteckern oder für Leitungen mit blankem Drahtende

verwendet werden.

FLACHSTECKER: Diese sollten unter die

Schraubbuchse des Anschlusses geschoben werden,

wonach diese fest angezogen wird. Sicherstellen, daß

das Anschlußteil fest sitzt und keine Gefahr besteht,

daß blankes Metall von den Flachsteckern die

Rückseite oder einen anderen Anschluß berührt, da

dies Beschädigung zur Folge haben kann.

BLANKE DRÄHTE UND STIFTSTECKER: Blanke

Drähte und Stiftstecker sollten in das Loch im Schaft

des Anschlusses eingesteckt werden. Die

Plastikbuchsen des Lautsprecheranschlusses loss-

chrauben, bis das Loch im Schraubschaft sichtbar wird.

Stift oder blankes Drahtleitungsende in das Loch

schieben und das Kabel durch Anziehen der

Anschlußbuchsen sichern.

Darauf achten, daß keine Gefahr besteht, daß

blankes Metall von den Lautsprecherkabeln die

Rückseite oder einen anderen Anschluß berührt.

Sicherstellen, daß nur 1cm blankes Kabel oder Stift

und keine losen Einzeldrähte des Lautsprecherdrahts

vorhanden sind.

BEDIENELEMENTE DER FRONTSEITE

1. POWER (Netzschalter)

Durch Drücken der POWER-Taste wird das Gerät

eingeschaltet. Die Netzstrom-Anzeige und die

Anzeigenplatte leuchten. Durch nochmaliges Drücken

der POWER-Taste wird das Gerät ausgeschaltet.

Das NAD-710-Gerät benutzt zur Speicherung von

voreingestellter Information für den Tuner nichtflüchti-

gen Speicher, damit diese beim Ausschalten der

Einheit nicht verloren geht.

KLANGFARBENREGLER

2. TIEFTON- UND HÖHENSTELLER

(BASS & TREBLE)

Die BASS- und TREBLE-Klangfarbenreglern stellen

das Gesamtklangbild der Anlage ein.

In der 12-Uhr-Stellung ist dieses ‘flach’ ohne

Verstärkung oder Schnitt und eine Einrastung zeigt

diese Position an. Zur Erhöhung der tiefen oder hellen

Klangtöne den Regler im Uhrzeigersinn oder zur

Minderung der tiefen und hellen Töne den Regler

gegen den Uhrzeigersinn drehen. Die

Klangfarbenkontrollen haben auf Tonbandaufnahmen,

die unter Verwendung der TAPE- oder PORTABLE-

Ausgänge gemacht werden, keine Auswirkung.

3. TONE DEFEAT (Tonreglersperre)

Durch Drücken der Taste TONE DEFEAT wird die

Klangfarbenregelung des NAD-710 umgangen.

Werden die Klangfarbenregler normalerweise in der

12-Uhr-Stellung gelassen, dann empfehlen wir, die

Klangfarbenregelung über durch Drücken des TONE-

DEFEAT-Schalters ganz auszuschalten. Die

Umgehung der Elektronik der Klangfarbenregelung

gewährt eine etwas bessere Audioqualität und eine

unveränderte Frequenzreaktion.

4. INPUT-WAHLSCHALTER

Diese Tasten wählen den aktiven Eingang zum NAD-

710 und das Signal, das zu den Lautsprechern, den

Tonbandausgängen und den PORTABLE-Ausgängen

gesandt wird. Drücken Sie die Taste, damit diese ein-

rastet und wählen Sie die Eingabe. Sie wird freigesetzt,

wenn eine andere Eingabe gewählt wird.

VIDEO (VCR)

Wählt das Video (oder Stereo-, TV-/Satelliten-

/Kabelempfänger), das an VCR angeschlossen ist, als

aktive Eingabe.

AUX

Wählt ein Tonpegelsignal, das an die AUX-Buchsen

angeschlossen ist, als aktiven Eingang.

Wählt den CD-Player (oder andere

Hochtonpegelsignalquelle), der an die CD-Buchsen

angeschlossen ist, als aktiven Eingang.

TUNER

Wählt den Tunerabschnitt des NAD-710 als aktiven

Eingang.

5. PORTABLE-/INPUT-(EINGABE)-

ANSCHLÜSSE

Ihr NAD-710 hat zusätzliche Frontseiten-

PLAY/RECORD-Anschlüsse zur Wiedergabe oder

Aufnahme unter Verwendung eines zweiten Systems,

das vorübergehend an den Empfänger angeschlossen

ist. 3.5mm Mini-Buchsen sind vorgesehen, damit

Personal- oder portable Stereosysteme problemlos an

Ihren Empfänger angeschlossen werden können.

Standard-Hi-Fi-Bauteile, die Phono-buchsen haben,

können unter Verwendung eines geeigneten

3.5mm/Doppel-Phono-Adapters ebenfalls an diese

PLAY/RECORDEingangs-/Ausgangsbuchsen

angeschlossen werden.

Zur Wahl der Portable-Eingabe auf der Frontseite die

PORTABLE-Eingabe eindrücken. Wenn Sie somit z.B.

CD drücken und dann PORTABLE wählen, dann kön-

nen Sie den NAD-710 zum Wechsel zwischen zwei

CD-Spielern (von denen einer an CD und der andere

an PORTABLE angeschlossen ist) benutzen.

6. TAPE MONITOR (TONBAND)

Wählt den Ausgang von einem Tonbandgerät bei

Bandwiedergabe oder Überwachung von Aufnahmen,

die durch die hinteren TAPE-Buchsen gemacht wer-

den. Zur Wahl die TAPE-MONITOR-Taste einmal und

zur Rückkehr zur normalen Eingabewahl nochmals

drücken.

Hierbei handelt es sich um eine

Bandmonitorfunktion, welche die gegenwärtige

Eingangswahl nicht überstimmt. Ist zum Beispiel der

CD-Player aktiv, wenn TAPE MONITOR gewählt wird,

dann bleibt CD weiterhin und das Signal wird an die

TAPE- und PORTABLE-Ausgabebuchsen geschickt.

Der Ton, der durch die Lautsprecher zu hören ist,

kommt jedoch vom Aufnahmegerät, das an die TAPE-

In-Buchsen Ihres Empfängers angeschlossen ist,

zurück.

AUFNAHME

Wenn eine Quelle gewählt ist, dann wird das Signal

zudem direkt an ein jegliches Bandgerät, das, aufnah-

mebereit, an die TAPE- oder PORTABLE-Ausgaben

angeschlossen ist, geleitet.

KOPIEREN VON BAND ZU BAND

Sie können von zwischen zwei Tonbandgeräten, die

an Ihren NAD-710 angeschlossen sind, kopieren.

Legen Sie das Quellenband in das Tonbandgerät, das

an PORTABLE angeschlossen ist, und das leere Band

in das Tonbandgerät, das an TAPE angeschlossen ist.

Durch Wahl der PORTABLE-Eingabe und danach

TAPE MONITOR könne Sie jetzt von Portable zu Tape

kopieren und das aufgenommene Signal überwachen.

Anmerkung: Kopieren kann gegen Copyright oder

Eigentumsrechte des Eigentümers der Aufnahme

verstoßen.

VOLUMEN UND MONO

7. MONO

Durch Drücken des MONO-Knopfs wird der NAD-

710-Verstärker und der Tuner zwischen Stereo und

Mono geschaltet. Der Mono-Schalter wird verwendet,

wenn das Quellensignal nur auf einem der zwei Stereo-

Eingangskanäle besteht (links oder rechts) oder wenn

schwache oder zischende Stereo-FM-Signale empfan-

gen werden. Durch Herausdrücken des Knopfes geht

man wieder auf Stereo-Betrieb über.

8. DUAL VOLUME CONTROL

(Doppelte Lautstärkenregelung)

Der konzentrische DUAL-VOLUME-Regler kom-

biniert die Funktionen der Volumen- und

Balanceregelung. Der Außenring regelt die Lautstärke

zum rechten Lautsprecher und der Innenabschnitt

regelt die Lautstärke zum linken Lautsprecher. Die bei-

den sind durch Friktion verbunden, so daß sie immer

gemeinsam verstellt werden, wenn die

Lautstärkenregelung nachgestellt wird.

Um die BALANCE ZWISCHEN DEN BEIDEN

Lautsprechern zu ändern, den Außenring festhalten

und manuell die relative Position des mittleren

Abschnitts der VOLUME CONTROL nachstellen.

Nachstellung des VOLUME-Reglers hat kein

Auswirkung auf Aufnahmen, die mit Hilfe der TAPE-

oder PORTABLE-Ausgänge gemacht werden.

TUNER UND ANZEIGEFELD

9. STEREO- und CENTER-TUNED-ANZEIGEN

Die CENTER-TUNE-Anzeigelampen leuchten, wenn

Sie korrekt auf einen Sender eingestellt sind. Die

STEREO-Anzeigelampen leuchten, wenn ein Stereo-

FM-Sender empfangen wird und das NAD-710-Gerät

auf STEREO-Modus geschaltet ist.

10. ANZEIGEFELD

Das Anzeigefeld ist immer aktiv; WENN DAS NAD-

710-Gerät eingeschaltet ist und zeigt die Frequenz des

Senders an, auf den der Tuner gegenwärtig eingestellt

ist, an. In den Modi STORE (Speichern) und PRESET

(Voreinstellung) blinkt die Anzeige einige Sekunden

und zeigt abwechselnd die gegenwärtige vor-

eingestellte Zahl und die Senderfrequenz an.

11. MODUS-SCHALTER UND ANZEIGEN

Der MODUS-Schalter schaltet den Tuner entweder

auf Tune-, Preset- oder Search-Modus (Tuning,

Voreinstellung oder Suche). Der gegenwärtige Modus

wird durch die Leuchtdioden angezeigt.

Tune-Modus dient zur manuellen Einstellung eines

Radiosenders.

Preset-Modus ruft automatisch Sender ab, die bere-

its in den Voreinstellungen des NAD-710 gespeichert

sind.

Search-Modus sucht automatisch die

Bereichsfrequenzen ab und stoppt, wenn er einen

Radiosender findet.

12. AM/FM

Zur Schaltung des NAD-710 zwischen FM und AM

(Mittelwelle) die AM- und FM-Taste drücken. Die

Anzeige zeigt die Frequenz des eingestellten Senders

für FM in MHz und für Am in kHz an.

13. STORE (Speichern)

Zur Programmierung eines Radiosenders in einen

der zwölf AM- oder der zwölf FM-Speicher des NAD-

712 STORE drücken.

Zur Speicherung eines Senders als Vorgabe, zuerst

FM oder AM wählen und dann die Senderfrequenz

unter Verwendung des Search- oder Tune-Modus ein-

stellen. Dann STORE noch einmal drücken und die

Anzeige blinkt und zeigt die Senderfrequenz und die

gegenwärtige Vorgabenummer an. Mit Hilfe der Tasten

die Vorgabenummer wählen,die Sie dem Sender

zuweisen möchten. Nochmals STORE drücken und der

Sender wird auf diese vorbestimmte Nummer program-

miert.

14. LOCK

Durch Drücken von LOCK wird das NAD-710 Gerät

auf die Frequenz des Sender feineingestellt.

15. TUNE

Die Taste TUNE wird zur Einstellung der gewün-

schten Sender und zur Wahl von voreingestellten

Sendern benutzt. Im Tune-Modus erhöht oder vermin-

dert das Drücken der Tasten oder die Tuner-

Frequenz. Wird die Taste gedrückt gehalten, dann wer-

den die Frequenzen schnell abgesucht.

Die Lampe CENTER TUNED leuchtet, wenn ein

Sender korrekt eingestellt ist.

Im PRESET-Modus werden die Tasten und

zur Auswahl von Radiosendern, die sich bereits im

Speicher des Tuners befinden, verwendet.

EINSTELLEN VON AM- & FM-SENDERN (MIT-

TELWELLEN- UND UKW-SENDER)

Der TUNE-Modus wird zur Wahl eine bekannten

Senderfrequenz verwendet, SEARCH-Modus sucht

automatisch nach Sendern, die in Ihrem Bereich

senden.

TUNE-MODUS

Zunächst mit Hilfe der AM- oder FM-Tasten den AM-

oder FM-Bereich wählen.

Die MODE-Taste drücken, bis die Leuchtdiode TUNE

aufleuchtet. Die oder Taste drücken, um mit

dem manuellen Absuchen des Frequenzbereichs zu

beginnen. Wird die oder Taste gedrückt gehal-

ten, dann wird der Frequenzbereich schnell durch-

laufen. Wenn der gewünschte Sender gefunden ist,

LOCK drücken, um die Frequenz des Sender

feineinzustellen.

SEARCH-MODUS

Zunächst mit Hilfe der AM- oder FM-Tasten den AM-

oder FM-Bereich wählen.

Zur automatischen Suche die MODE-Taste drücken,

bis die Leuchtdiode SEARCH aufleuchtet. Die oder

Taste drücken, damit der Tuner mit seiner Suche

durch den Frequenzbereich beginnen kann. Findet der

Tuner ein Sendersignal ausreichender Stärke, dann

hält die automatische Suche an diesem Sender an.

Zum Weitersuchen die oder Taste nochmals

drücken. Wird die oder Taste zu einem beliebi-

gen Zeitpunkt gedrückt, dann wird die Suche manuell

gestoppt. Wenn der gewünschte Sender gefunden ist,

LOCK drücken, um die Frequenz des Sender

feineinzustellen.

SPEICHERN UND ABRUF VON VORGABE AM-

& FM-SENDERN (MITTELWELLE UND UKW)

Zum Speichern eines Senders als Vorgabe zunächst

unter Verwendung von entweder Search oder Tune auf

die gewünschte Frequenz einstellen. Die STORE-Taste

drücken. Das Anzeigefeld zeigt die gegenwärtige

Vorgabenummer für ca. 5 Sekunden an. Falls gewün-

scht, oder drücken, um eine andere

Vorgabenummer zur Speicherung des Senders zu

wählen. Die STORE-Taste nochmals drücken, um die

Senderfrequenz als gewählte Vorgabenummer zu spe-

ichern. Das NAD-710 geht dann auf wieder auf

Normalbetrieb über.

Die Vorgabe-Information bleibt permanent im

Speicher, es sei denn, Sie speichern einen anderen

Sender an ihrer Stelle.

Zum Verlassen des Speicher-Modus ohne

Abspeichern eines Senders einfach keine der

Kontrollen berühren; der Speicher-Modus schaltet sich

nach 5 Sekunden automatisch aus.

ABRUF EINES VORGABESENDERS

Zunächst mit Hilfe der AM- oder FM-Tasten den AM-

oder FM-Bereich wählen und dann die MODE-Taste

drücken, bis die Leuchtdiode PRESET aufleuchtet. Zur

Wahl einer der zwölf AM- oder einer der zwölf FM-

Sender-Vorgabenummern oder drücken.

Jedesmal, wenn diese Tasten gedrückt werden, blinkt

das Anzeigefeld einige Sekunden lang und zeigt die

Vorgabenummer und Vorgabefrequenz.

ÄNDERUNG EINER VORGABE

Sie können bei einer bereits verwendeten Vorgabe

einen neuen Sender speichern, indem Sie einfach den

Vorgaben-Speicher-Vorgang durchlaufen und einen

neuen Sender über den vorhandenen geben.

HINWEISE ZUR FEHLERSUCHE

KEINE WIEDERGABE

Wechselstromnetzkabel nicht eingesteckt oder Strom Netzkabel prüfen.

nicht eingeschaltet.

Band-Monitor gewählt. Monitor-Modus abwählen.

Portable-Eingang gewählt. Portable-Modus abwählen.

Sender nicht gewählt oder Signal schwach. Neueinstellen.

Thermal-Ausschalter ausgelöst. Ausschalten und Lautstärkeneinstellung reduzieren.

Einschalten, wenn sich die Einheit abgekühlt hat.

Interne Sicherung durchgebrannt. Händler um Rat fragen.

KEINE WIEDERGABE AUF EINEM KANAL

Balance-Regler nicht mittig gestellt. Innen- und Außenteil des Reglers nachstellen.

Eingangskabel lose oder defekt. Kabel und Anschlüsse prüfen.

SCHWACHER BASS / DIFFUSES STEREO-KLANGBILD

Lautsprecher an Stromverstärker gegenphasig Die ‘+’- und ‘-’-Anschlüsse beider Lautsprecher

angeschlossen. überprüfen.

LAUTES BRUMM- ODER SUMMGERÄUSCH

Phono-Anschluß nicht richtig eingesteckt oder Kabel Alle Anschlüsse fest einstecken, Kabel prüfen.

defekt.

ZWEI SIGNALE SIND GLEICHZEITIG HÖRBAR

Portable-Modus gewählt und die Einheit, die an Portable-Modus abwählen.

Portable angeschlossen ist, spielt zusätzlich zu einer

anderen gewählten Eingabe.

TUNERSTÖRUNG

Rauschen - Schwaches Signal. Senderabstimmung prüfen. Antenne nachstellen oder

austauschen.

Verzerrung - Mehrwegübertragung oder Störung durch Senderabstimmung prüfen. Antenne nachstellen oder

einen anderen Sender. austauschen

Pfeifen oder Summen auf UKW- & Mittelwelle: Senderabstimmung prüfen. Die elektrische Störquelle

Störung von anderen Elektrogeräten - Computern, abschalten oder weiter entfernen.

Spielkonsolen.

Pfeifen und Summen auf Mittelwelle: Störung durch Senderabstimmung prüfen. Mittelwellen-Antenne

Leuchtstofflampe oder Elektromotor. nachstellen oder austauschen.

IM SEARCH-MODUS KEIN SENDER GEFUNDEN

Unzulängliches Antennensignal. Antennenanschlüsse prüfen, Position der Bandantenne

nachstellen.

COMIENZO RAPIDO

1 Conecte los altavoces y cualquier otra fuente a las

tomas traseras pertinentes.

2 Conecte la antena a AM y FM.

3 Enchufe el cordón de alimentación CA.

4 Pulse el pulsador POWER (alimentación) para

conectar el NAD-710

5 Pulse el selector de entrada o el pulsador del sin-

tonizador.

NOTAS SOBRE LA INSTALACION

Su NAD-710 debe colocarse sobre una superficie

firme y nivelada. Evite colocar el equipo a la luz directa

del sol o cerca de fuentes de calor o humedad.

Deje ventilación adecuada. No coloque el equipo

sobre una superficie blanda como una alfombra. No lo

coloque en una posición cerrada como una estantería

de libros o armarito que pueda impedir el paso del aire

por las ranuras de ventilación.

Desconecte el equipo antes de hacer cualquier

conexión. Use conductores y conectores RCA de alta

calidad para rendimiento optimo y fiabilidad Asegure

que los conductores y conectores no estén dañados en

modo alguno y que todos los conectores estén firme-

mente empujados a fondo. Los conectores RCA de su

NAD-710 tienen código de colores rojo y blanco para

audio de Derecha e Izquierda respectivamente. Para

mejor rendimiento, use conductores de altavoz de cali-

dad de grosor de calibre 16 o más.

Si el equipo no se va a usar durante algún tiempo,

desconecte el enchufe de la toma de CA.

Si entra agua en su NAD-710, desconecte la ali-

mentación del equipo y quite el enchufe de la toma de

CA. Haga que se inspeccione el equipo por un técnico

calificado de servicio antes de intentar usarlo otra vez.

No quite la cubierta, en el interior no hay piezas

capaces de servicio por el usuario.

Use un paño seco y suave para limpiar el equipo. Si

es necesario, humedezca un poco el paño con agua

jabonosa. No use soluciones que contengan benzol ni

otros agentes volátiles.

CONEXIONES DEL PANEL TRASERO

1. CORDON DE ALIMENTACION CA

Conecte el cordón de alimentación CA a una toma

de CA adecuada.

2. ANTENA DE FM

Se incluye una antena de FM de cable de cinta y

debe conectarse al conector FM de la parte trasera del

equipo usando el adaptador ‘balun’ que se provee.

(vea fig 1) La antena de cinta debe montarse sobre

una superficie vertical y colocarse de manera que

forme una ‘T’.

Experimente colocando la antena para encontrar la

posición que da la mejor fuerza de señal y el ruido de

fondo más bajo.

Una señal FM inadecuada produce normalmente

altos niveles de zumbido, especialmente en estéreo, e

interfaz de fuentes eléctricas externas. El rendimiento

de la sección de sintonizador puede mejorarse usando

una antena FM montada externamente. Un instalador

calificado de antenas podrá asesorarle y montar una

antena recomendada para sus condiciones de recep-

ción.

3. ANTENA DE AM

Se provee una antena de cable de AM con el NAD-

710 que se necesita para recepción de AM. Para

conectar la antena de AM, presione hacia abajo la

tecla sobre el terminal de Antena AM. Inserte el cable

desnudo de la antena en el orificio del terminal AM y

empuje hacia arriba la tecla de conector otra vez para

sujetar la conexión.

Compruebe varias posiciones para el cable de la

antena para mejor recepción. Colocando la antena

cerca de objetos metálicos grandes como estanterías o

radiadores metálicos puede producirse interferencia

con la recepción (vea Fig. 2).

Para conectar el terminal de Tierra (G) a una tierra

verdadera (como un terminal de tierra eléctrico, una

tubería de suministro de agua fría o una varilla recu-

bierta de cobre e hincada en tierra hasta varios pies

(también puede mejorar la recepción).

Para mejorar la recepción de estaciones AM dis-

tantes, use un cable más largo (hasta 30 metros)

preferiblemente colocado horizontalmente, en lo alto y

el exterior. Un instalador calificado de antenas podrá

asesorarle y montar una antena recomendada para

sus condiciones de recepción.

4. CD INPUT (ENTRADA DE CD)

La entrada para disco CD u otra fuente de señal de

nivel de línea. Use un conductor doble RCA-a-RCA

para conectar las ‘Audio Outputs’ (salidas de

audio)analógicas de derecha e izquierda del tocadis-

cos de CD para esta entrada.

5. VIDEO INPUT (ENTRADA DE VIDEO)

Entrada para la señal de audio procedente de una

grabadora VCR (cámara grabadora de vídeo) estéreo

(o receptor estéreo de TV/Satélite/Cable) u otra fuente

de audio de nivel de línea. Utilizando conductores

dobles RCA a RCA, o un Adaptador de SCART/RCA,

conecte ‘Audio Out’ (Salida de Audio) de izquierda y

derecha del equipo a estas entradas. Nota: Estas son

entradas de audio solamente.

6. AUX INPUT (ENTRADA AUXILIAR)

Entrada para señales de entrada de nivel de línea

adicionales como otro tocadiscos de CD. Conecte

‘Audio Outputs’ de izquierda y derecha del equipo aux-

iliar a esta entrada. Utilizando conductores dobles RCA

a RCA, conecte ‘Audio Outputs’ (Salida de Audio) de

izquierda y derecha del equipo auxiliar a esta entrada.

7. TAPE IN, OUT (ENTRADA, SALIDA DE

CINTA)

Conexiones para grabación y escucha analógicas

para una grabadora de cintas de audio secundaria de

cualquier tipo. Utilizando conductores dobles RCA-a-

RCA, conecte con ‘Audio Output’ de izquierda y

derecha de la máquina de cintas con los conectores

RECEPTOR ESTEREO AM/FM NAD 710

TAPE IN para escucha y vigilancia de cinta. Conecte

‘Audio Input’ de izquierda y derecha de la máquina de

cinta con los conectores TAPE OUT para grabar.

8. SPEAKERS (ALTAVOCES)

Salidas para altavoces con impedancia de 4 ohmios

o más.

El terminal ‘RIGHT+’ (derecha +) debe conectarse al

terminal ‘+’ de su altavoz derecho y el ‘ RIGHT-’ debe

conectarse al terminal ‘-’ del altavoz.

Conecte los terminales marcados con ‘L+’ y ‘L-’ al

altavoz izquierdo de la misma manera.

Use siempre cable de torones para trabajos pesados

o cables de altavoz de especialista para conectar los

altavoces a su NAD-710.

Los terminales de borne de alta corriente pueden

usarse como terminal de tornillo para cables que termi-

nan en horquilla o conectores de pasador o para

cables de extremo de cable desnudo.

CONECTORES DE HORQUILLA.

Se deben colocar bajo el casquillo del tornillo del ter-

minal, que luego se aprieta totalmente. Asegure que el

conector esté firmemente sujeto y que no hay peligro

de que el metal desnudo de los conectores de horquilla

toque el panel trasero ni otro conector, porque esto

podría causar daño.

CONECTORES DE CABLE DESNUDO Y

PASADOR

Los conectores de cable desnudo y pasador deben

insertarse en el orificio del eje del terminal.

Desenrosque el casquillo de plástico del terminal de

altavoz hasta que el orificio del eje del tornillo quede

expuesto. Inserte el pasador o extremo del cable

desnudo en el orificio y sujete el cable apretando el

casquillo del terminal.

Evite cualquier peligro de que el metal desnudo de

los cables de altavoz toquen el panel trasero u otro

conector. Asegure que sólo haya 1 cm de cable

desnudo o pasador y no haya hilos sueltos de cable de

altavoz.

CONTROLES DEL PANEL DELANTERO

1. POWER (ALIMENTACION)

Si se pulsa el interruptor POWER se conecta el

receptor. Se encienden el Indicador Power y Panel

Visualizador. Pulse otra vez el interruptor POWER para

desconectar el receptor.

El NAD-710 usa una memoria no volátil para memo-

rizar información de preajuste de estaciones para el

sintonizador, de modo que los preajustes no se pierdan

cuando el equipo se desconecta.

FUNCIONES DE TONO

2. BASS & TREBLE (CONTROLES DE BAJOS

Y AGUDOS)

Los controles de tono BASS y TREBLE ajustan el

equilibrio tonal de su sistema.

La posición de las 12 horas es ‘plana’ sin refuerzo ni

corte y un detente indica esta posición. Gire el control

a la derecha para aumentar a la izquierda para dis-

minuir, la cantidad de Bajos o Agudos. Los controles

de Tono no afectan a las grabaciones hechas usando

las salidas Tape o PORTABLE (equipo portátil).

3. TONE DEFEAT (DESVIO DE TONO)

El interruptor TONE DEFEAT desvía la sección de

control de tono del NAD-710. Si usted deja normal-

mente los Controles de Tone en la posición de las 12

horas, es aconsejable desconectar la sección de con-

troles de tono absolutamente pulsando el interruptor

TONE DEFEAT. Si se desvía la electrónica de Control

de Tono se asegura una calidad de audio un poco

mejorada y una respuesta de frecuencia no alterada.

4. SELECTORES DE ENTRADA

Estos pulsadores seleccionan la entrada activa al

NAD-710 y la señal transmitida a los altavoces, las

SALIDAS TAPE y PORTABLE. Pulse el pulsador para

fijarlo en activo y seleccione la entrada. Se soltará

cuando se seleccione una entrada diferente.

VIDEO

Selecciona la VCR (o receptor de TV

estéreo/Satélite/Cable) conectada a las tomas VCR,

como entrada activa.

AUX

Selecciona una fuente de nivel de línea conectada a

las tomas AUX, como entrada activa.

Selecciona CD (u otra fuente de nivel de línea)

conectada a las tomas CD, como entrada activa.

TUNER (SINTONIZADOR)

Selecciona la Sección de Sintonizador del NAD-710

como entrada activa.

5. CONECTORES DE EQUIPO

PORTATIL/ENTRADA

Su NAD-710 tiene conectores adicionales de

PLAY/RECORD de panel delantero para escuchar o

grabar usando un segundo sistema conectado tempo-

ralmente al receptor. Se proveen tomas de enchufe

mini-jak estéreo de 3,5 mm para que puedan conec-

tarse fácilmente a su receptor sistemas estéreo per-

sonales o portátiles. Los componentes estándar de

Alta Fidelidad que tienen tomas RCA también pueden

conectarse a estas tomas de PLAY/RECORD usando

un adaptador adecuado de 3,5 mm/RCA doble.

Pulse el pulsador In PORTABLE para seleccionar la

Entrada de portátil del panel delantero, y Out para

volver a funcionamiento normal.

La entrada PORTABLE se mezcla con cualquier otra

señal de entrada seleccionada. Así por ejemplo, pul-

sando CD y seleccionando luego PORTABLE, usted

puede usar el NAD-710 para mezclar dos tocadiscos

de CD (uno conectado a CD y el otro conectado a

PORTABLE).

6. TAPE MONITOR (MONITOR DE CINTA)

Seleccione la salida de una grabadora de cintas

cuando escuche cintas o vigile grabaciones que se

están haciendo a través de las tomas TAPE traseras.

Pulse el pulsador TAPE MONITOR una vez para selec-

cionarlo, y otra vez para volver a la selección normal

de Entrada.

Esta es una función de Tape Monitor y no cancela la

selección de entrada actual. Por ejemplo, si el CD es la

entrada activa cuando se selecciona TAPE MONITOR,

el CD permanece seleccionado y su señal se transmite

a las tomas de Salida TAPE y PORTABLE. No

obstante el sonido que se escucha a través de los

altavoces seguirá procediendo de la grabadora conec-

tada a las tomas TAPE IN de su receptor.

PARA HACER UNA GRABACION

Seleccionada cualquier fuente de sonido, la señal se

alimenta también directamente a cualquier máquina de

cintas conectada a las salidas de SALIDA TAPE o

PORTABLE preparada para su grabación.

COPIADO DE CINTA A CINTA

Usted puede copiar entre dos máquinas de cintas

conectadas a si NAD-710. Ponga la cinta fuente en la

grabadora conectada a PORTABLE y la cinta en blan-

co en la grabadora conectada a TAPE. Seleccionando

la Entrada PORTABLE y luego TAPE MONITOR

puede ahora grabar de Portable a Tape y vigilar la

señal que se graba.

Nota: El copiado de cintas puede violar los derechos

de autor o de propiedad del propietario de la cinta.

VOLUMEN Y MONO

7. MONO

Si se pulsa el pulsador MONO el amplificador NAD-

710 se conmuta y las secciones de sintonizador cam-

bian entre Estéreo y Mono. Use el interruptor Mono

cuando la señal esté presente sólo en uno de los

canales (izquierdo o derecho) de entrada o cuando

reciba señales FM estéreo débiles y con zumbido. Si

se pulsa el pulsador para desconectar se vuelve al fun-

cionamiento Estéreo.

8. CONTROL DE VOLUMEN DOBLE

El botón de volumen concéntrico doble combina las

funciones de Control de Volumen y Equilibrio. El anillo

exterior controla el nivel del altavoz derecho y la sec-

ción interna controla el nivel del altavoz izquierdo. Las

dos secciones están acopladas por fricción de modo

que se mueven siempre juntas cuando el control de

volumen se ajusta.

Para alterar el equilibrio entre los dos altavoces,

sostenga el anillo exterior y ajuste manualmente la

posición relativa de la sección central del CONTROL

DE VOLUMEN.

El ajuste del CONTROL DE VOLUMEN no afecta a

las grabaciones hechas usando las salidas TAPE o

PORTABLE.

SINTONIZADOR Y PANEL VISUALIZADOR

9. INDICADORES DE ESTEREO y SINTONIZA-

CION CENTRAL

El indicador SINTONIZACION CENTRAL se

enciende cuando está usted correctamente sintonizado

a la estación. El indicador FM STEREO se enciende

cuando se está recibiendo una estación FM estéreo el

NAD-710 está puesto en modo ESTEREO.

10. PANEL VISUALIZADOR

El Panel Visualizador está activo en todo momento

en que el NAD-710 está conectado y visualiza la fre-

cuencia de la estación en que está actualmente ajusta-

da la sección de sintonizador. En los Modos STORE

(memoria) y PRESET (preajuste de estación) el visual-

izador se pone en intermitente durante unos segundos,

mostrando alternativamente el número Preset actual la

frecuencia de la estación.

11. INTERRUPTOR E INDICADORES MODE

(MODO)

El pulsador MODE pone el sintonizador en Modos de

Tune, Preset o Search (sintonización, reajuste de

estación o búsqueda). El indicador se enciende para

señalar en qué modo está actualmente la sección

Tuner (sintonizador).

El Modo de Sintonización es para sintonizar manual-

mente una estación de radio.

El Modo Preset es para conectar con estaciones ya

memorizadas en los preajustes del NAD-710.

El Modo Search busca automáticamente a través de

las frecuencias de sintonización y se para cuando

encuentra una estación que transmite.

12. AM/FM

Pulse el pulsador AM/FM para conmutar el NAD-710

entre sintonización de FM y AM (onda media). El Panel

Visualizador muestra la frecuencia de la estación sin-

tonizada en MHz para FM y kHz para AM.

13. STORE (MEMORIA)

Pulse STORE para programar una estación en una

de las 12 memorias Preset de FM o 12 de AM del

NAD-710.

Para memorizar una estación como preajuste Preset,

primero seleccione FM o AM y luego sintonice con la

frecuencia de la estación usando Modo Search o Tune.

Pulse una vez Store. El visualizador se pone en inter-

mitente, mostrando la frecuencia de la estación y el

número de Preset actual. Use los pulsadores para

elegir el número de Preset que quiere usted asignar a

la estación. Pulse STORE otra vez y la estación queda

programada en tal número de preajuste.

14. LOCK (FIJACION)

Si se pulsa LOCK se sintoniza con precisión el NAD-

710 en la frecuencia de la estación.

15. TUNE (SINTONIZACION)

Use los pulsadores TUNE para sintonizar con la

estación requerida y seleccionar estaciones Preset. En

Modo Tune, si se aprietan los pulsadores o se

aumenta o disminuye la frecuencia de sintonización. Si

se mantiene apretado el pulsador se explora rápida-

mente a través de las frecuencias.

El indicador CENTER TUNED (sintonización central)

se enciende cuando una estación está correctamente

sintonizada.

En Modo Preset, los pulsadorse y usan para

seleccionar estaciones de radio memorizadas en las

memorias Preset del sintonizador.

Table of contents

Languages:

Popular Stereo Receiver manuals by other brands

Sharp

Sharp SA-303H Operation manual

Yamaha

Yamaha R-70 Service manual

Denon

Denon AVP-A1HDCI - Ultra Reference A/V Network Streaming... Brochure & specs

Aiwa

Aiwa NSX-F9 Service manual

Mitsubishi

Mitsubishi DA-L70 Servise manual

Pioneer

Pioneer VSX-605S operating instructions

Marantz

Marantz SR-7001 Specification sheet

Yamaha

Yamaha YHT-5950U owner's manual

Denon

Denon AVR-X2100W Service manual

Silicon Laboratories

Silicon Laboratories SI4702 Brochure & specs

Sony

Sony STR-KS600PM Service manual

Panasonic

Panasonic SAHE200 - RECEIVER operating instructions

Icom

Icom IC-R100 instruction manual

Kenwood

Kenwood KR-A4010 Service manual

Sansui

Sansui 8080 Operatng Instructions

Realistic

Realistic STA-77L owner's manual

Yamaha

Yamaha RX-V393RDS owner's manual

Onkyo

Onkyo TX-SR573 instruction manual

NAD 710 User manual

Popular Stereo Receiver manuals by other brands
