NANO MACHINES INTIMUS 45SC2 User manual

45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
Typ/Type/Τύπος/Tipo/Tyyppi/Típus/Тип:
278-4S + 278-4C + 278-2C + 279-4S + 279-4C + 279-2C + 295-4S + 295-4C + 295-2C
Vor der Inbetriebnahme die Betriebsanleitung durchlesen!
Before operating, please read the Operating Instructions!
Veuillez lire le mode d’emploi avant la mise en service!
Voor de inbedrijfstelling de gebruiksaanwijzing doorlezen!
Leer las instrucciones de uso antes de la puesta en servicio!
Antes de pôr a máquina em funcionamento leia as instruções de operação!
Prima della messa in funzione leggere attentamente le istruzioni!
∆ιαβάστε τις οδηγίες χρήσης προτού χρησιµοποιήσετε το µηχάνηµα!
Läs igenom bruksanvisningen innan maskinen tas i bruk!
Læs betjeningsvejledningen før idriftsættelse!
Les gjennom bruksveiledningen før bruken!
Lue käyttöohjeet tarkoin läpi ennen käyttöönottoa!
Przed uruchomieniem urządzenia należy przeczytać instrukcję obsługi!
Před uvedením do provozu si přečtěte návod k obsluze!
Üzembe helyezés előtt olvassuk el a kezelési utasítást!
Преди да започнете работа с уреда, моля прочетете инструкцията за експлоатация!
Пеpед вводом в эксплyатацию непpеменно пpочтите инстpyкцию по обслyживанию!
D
GB
F
NL
E
P
I
GR
DK
N
S
FIN
PL
CZ
H
BG
RUS
Betriebsanleitung
Operating Instructions
Instructions d’opération
Gebruiksaanwijzing
Instrucciones de uso
Instruções de Operação
Istruzioni per l’uso
Οδηγίες χρήσης
Betjeningsvejledning
Bruksveiledning
Bruksanvisningen
Käyttöohjeet
Instrukcja obsługi
Návod k obsluze
Kezelési utasítás
Инструкция за експлоатация
Инстpyкция по обслyживанию
(Seite 2-4)
(page 5-7)
(page 8-10)
(pagina 11-13)
(página 14-16)
(página 17-19)
(pagina 20-22)
(Σελίδα 23-25)
(side 26-28)
(side 29-31)
(sidan 32-34)
(sivulla 35-37)
(Strona 38-40)
(Strana 41-43)
(Oldal 44-46)
(стpаници 47-49)
(стpаницы 50-52)
http://www.monomachines.com/
http://www.monomachines.com/
®
intimu5

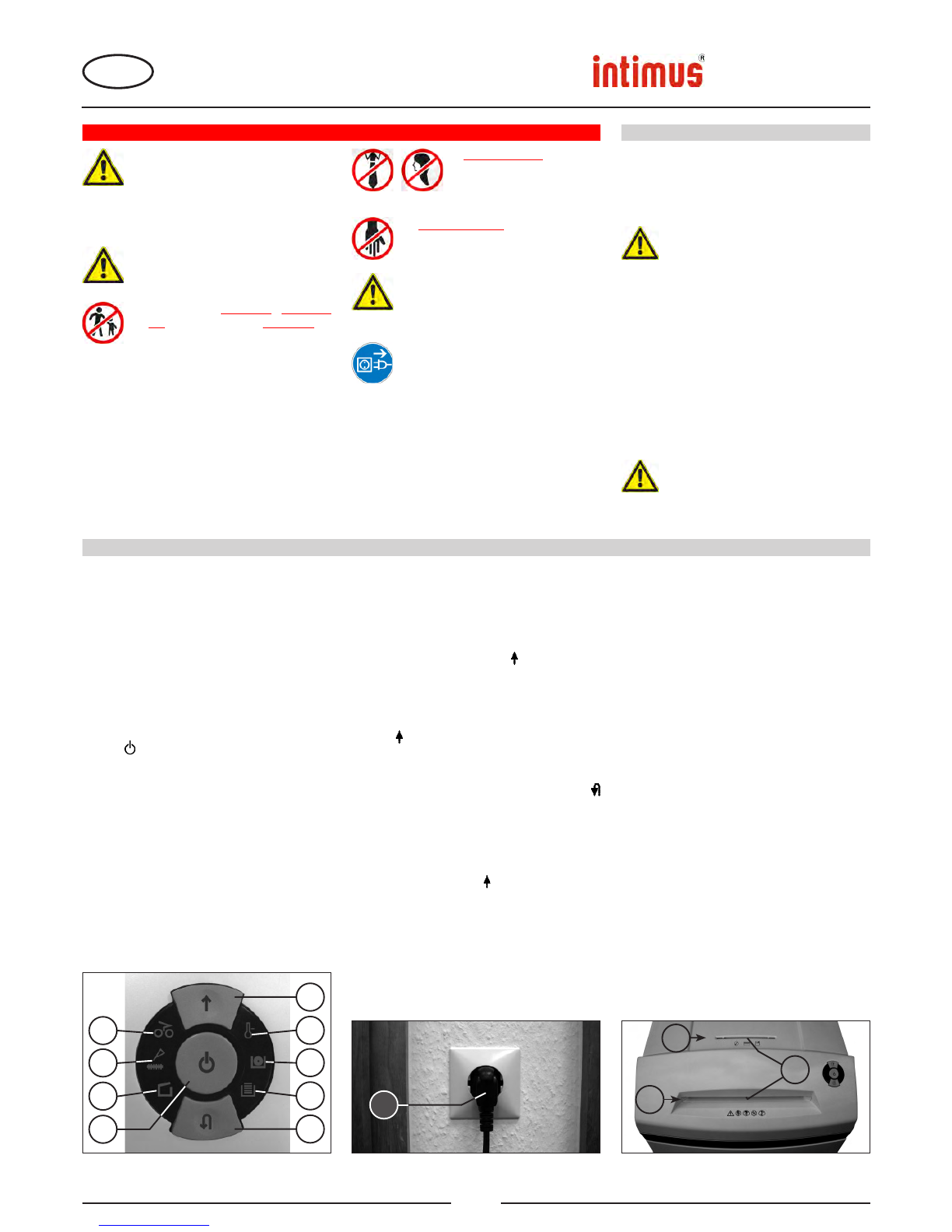

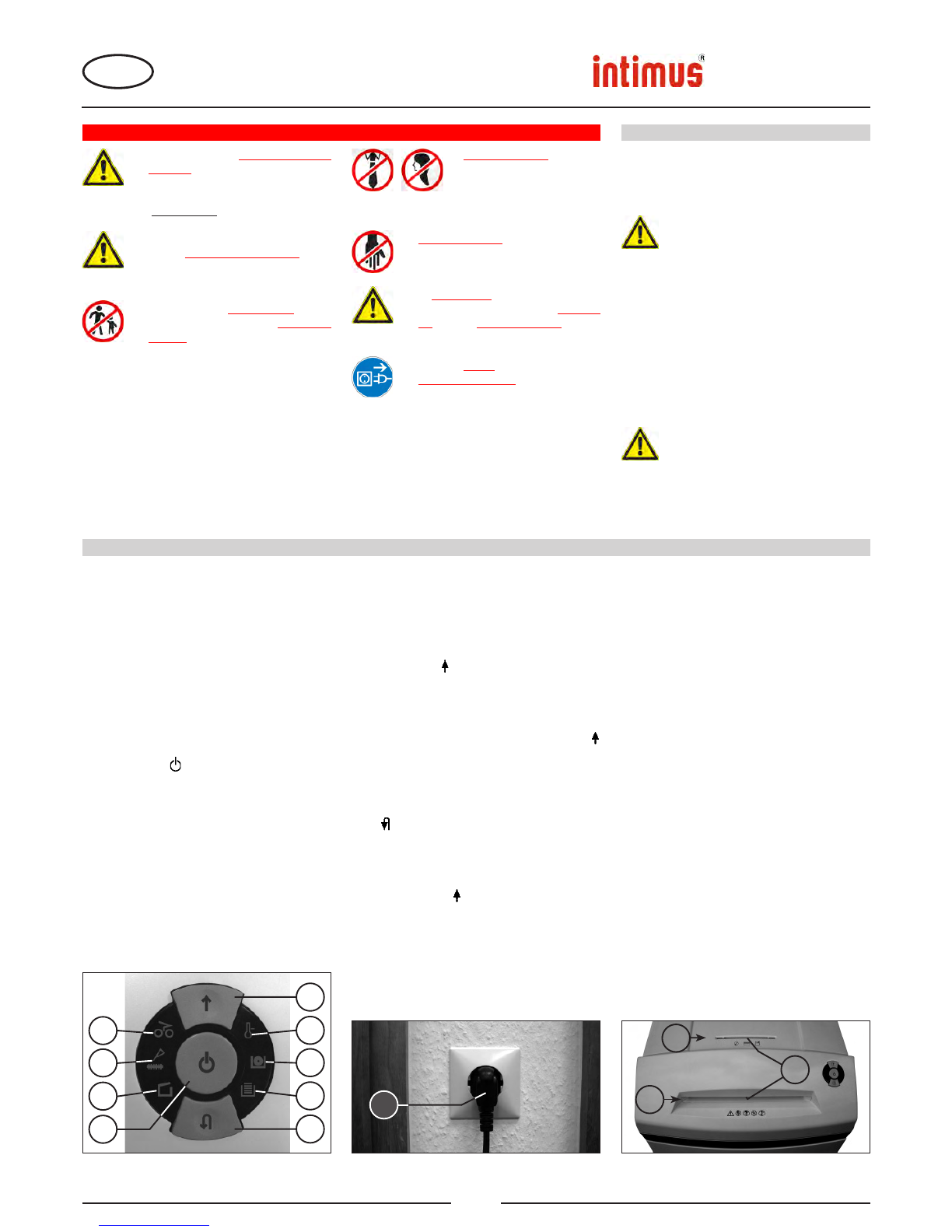

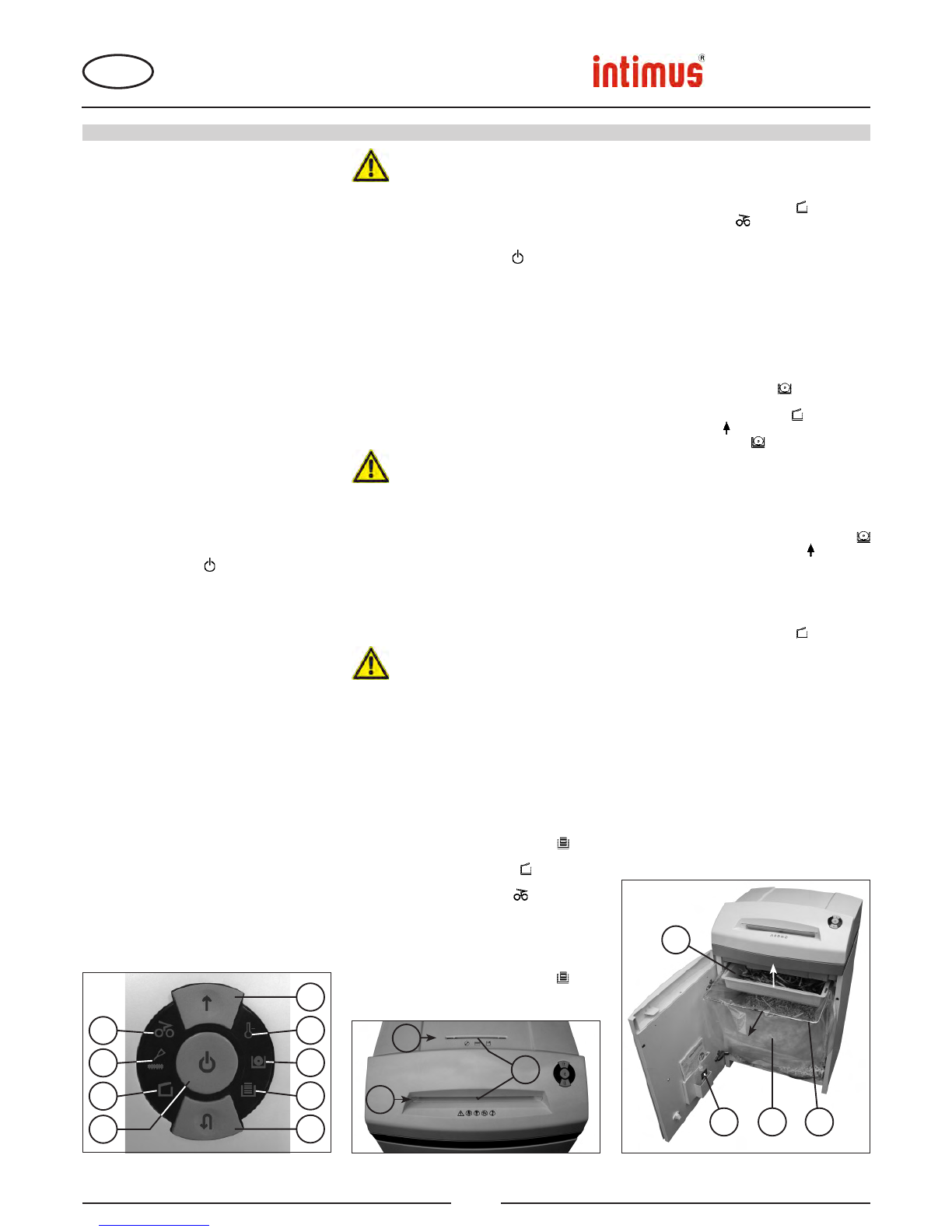

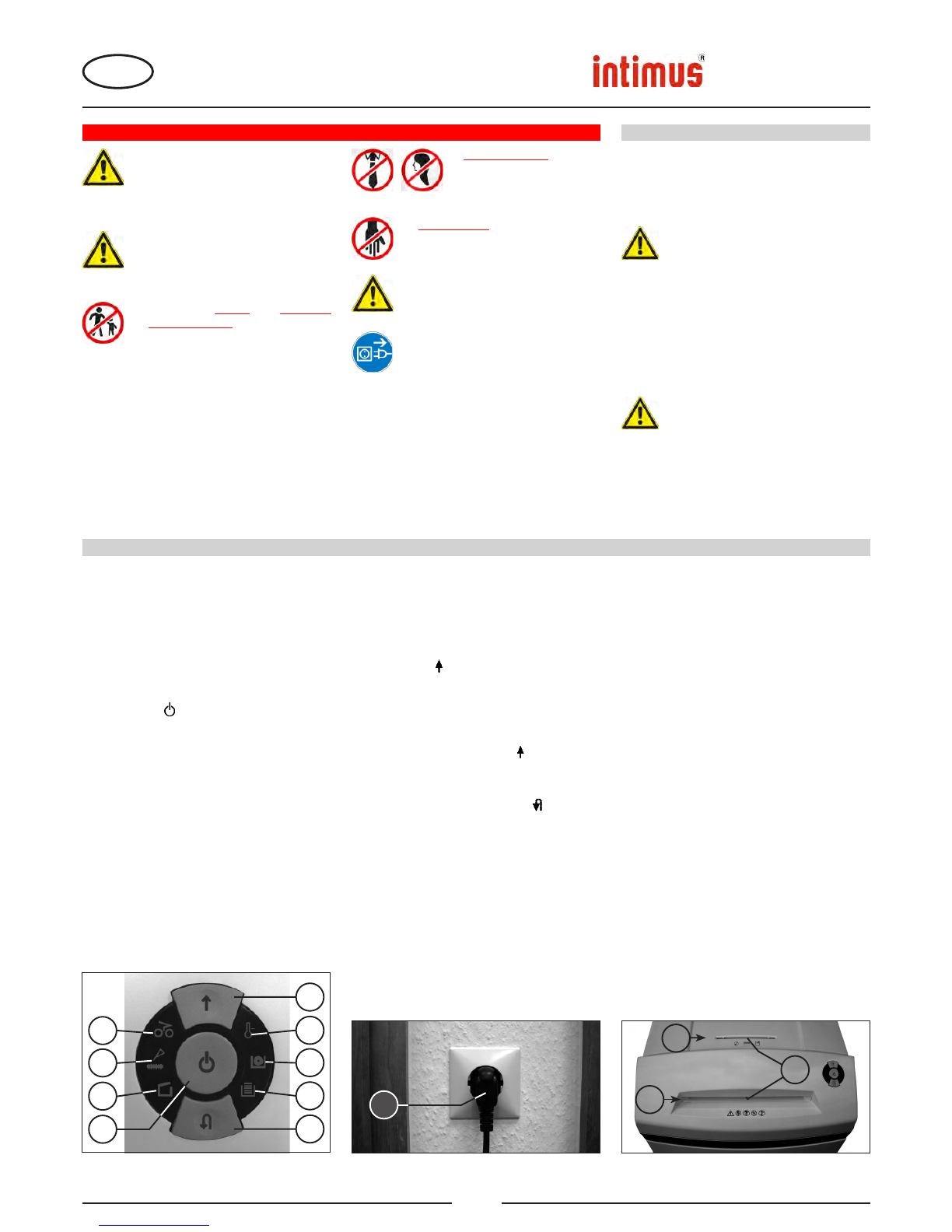

D Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
WICHTIGE SICHERHEITSHINWEISE INBETRIEBNAHME
<< Die Maschine darf nicht von mehreren << Verletzungsgefahr! Lose Teile
EINSATZBEREICH:
Personen gleichzeitig bedient werden! von Bekleidung, Krawatten,
Der Datenshredder intimus 45/60/90SC2/CC3/
Schmuck, langes Haar, oder
CC4isteineMaschinezumZerkleinernallgemeinen
beruht auf einer gefahrlosen Bedienung im andere lose Gegenstände von
Die Auslegung der Sicherheitselemente
SchriftgutessowieDatenträgernwieCD’s,DVD’s,
Kreditkarten und 3,5”-Disketten.
“Einmannbetrieb“. der Einlaßöffnung fernhalten!
DieMaschinedarfnurzurZerkleinerung
von Papier und Kreditkarten sowie zur
<< Während des Zerkleinerungsvorganges << Verletzungsgefahr! Nicht mit den Fingern
Zerkleinerung von CD’s, DVD’s und
dürfen keine anderen Arbeiten (z. B. in die Einlaßöffnung fassen!
3,5”-Disketten verwendet werden!
Reinigung etc.) an der Maschine getätigt
Die Zerkleinerung andersartiger Daten-
werden!
träger können Schäden am Gerät (z.B.
<< Im Gefahrenfalle die Maschine am Haupt-
Zerstörung des Schneidwerkes etc.) zur
<< Die Maschine ist kein Spielzeug und für schalter oder Not-Aus-Schalter ausschal-
Folge haben.
EinsatzundBenutzungdurchKindernicht ten oder den Netzstecker ziehen!
geeignet!
AUFSTELLUNG:
DiesicherheitstechnischeGesamtkonzeption
- Gerät auspacken und aufstellen.
(Abmessungen, Zuführöffnungen, Sicher- << Vor dem Öffnen der Maschine ist der
- Plastiksack im Sackrahmen einhängen.
Netzstecker zu ziehen!
- GerätmitNetzstecker(1)(Abb.2)amStromnetz
heitsabschaltungen etc.) dieser Maschine Reparaturen dürfen nur von einem Fach-
anschließen (Angaben über die erforderliche
losen Handhabung durch Kinder. mann durchgeführt werden!
beinhaltet keinerlei Garantien einer gefahr-
Vorsicherung der Netzsteckdose siehe „TECH-
NISCHE DATEN“).
Der Netzanschluß der Maschine muß
freizugängigsein undsolltesichinder
Nähe der Maschine befinden!
Die Maschine sollte nur in geschlosse-
nenundtemperierten(10-25°C)Räumen
eingesetzt werden!
BEDIENUNG
BEDIENUNGSELEMENTE:
1 = Netzstecker (Abb. 2)
Mit Anschluss der Maschine durch den
Netzstecker am Stromnetz befindet sich
die Maschine zunächst im ausgeschalteten
Zustand.
2 = Funktionstaster (Abb. 1)
„Betriebsbereit“ / „Aus“ / „Stopp“
Dieser Taster beinhaltet drei Funktionen:
a) „Betriebsbereit“
Bei kurzem Tippen dieses Tasters wird
die Maschine auf „Betriebsbereit“ ge-
schaltet.
Gleichzeitig leuchtet die integrierte LED-
Anzeige auf.
b) „Aus“
Wird dieser Taster im Zustand „Betriebs-
bereit“ca.3Sek.langgedrücktgehalten,
wird die Maschine ausgeschaltet.
Hinweis:BeiNichtbenutzungderMaschi-
ne über einen Zeitraum von ca. 5 Min.
schaltet die Maschine automatisch aus.
c) „Stopp“
Bei kurzem Tippen dieses Tasters bei
laufendem Schneidwerk wird dieses
abgeschaltet und steht.
3 = Vorwärtstaster (Abb. 1)
Dieser Taster beinhaltet zwei Funktionen:
a) Bei kurzem Tippen dieses Tasters läuft
das Schneidwerk für ein paar Sekunden
vorwärts, z.B. um im Schneidwerk ver-
bliebenes Schnittgut herauszuführen.
Gleichzeitig leuchtet die integrierte LED-
Anzeige auf.
b) Wird dieser Taster ca. zwei Sek. lang
gedrücktgehalten,läuftdasSchneidwerk
imDauerbetriebvorwärtsunddieMaschi-
ne kann beschickt werden. Gleichzeitig
leuchtet die integrierte LED-Anzeige
auf.
4 = Rückwärtstaster (Abb. 1)
Bei Betätigung dieses Tasters läuft das
Schneidwerk kurzzeitig rückwärts. Gleich-
zeitig leuchtet die integrierte LED-Anzeige
auf.
5 = Lichtschranke (Vorwärtslauf) (Abb. 3)
Startet den Zerkleinerungsvorgang sobald
MaterialineinenderbeidenZuführschächte
eingeführt wird. Gleichzeitig leuchtet die
LED-Anzeige des Vorwärtstasters auf.
6 = Kontroll-Anzeige (Abb. 1)
„MaterialstauimGerät“/„Materialzufüh-
rungparallel“/„Lichtschrankebelegtbei
Türöffnung oder beim Einschalten“
VorgehensweisensiehejeweiligeBeschrei-
bung unter der Rubrik „STÖRUNG“.
a) „Materialstau im Gerät“
Leuchtet auf, wenn dem Schneidwerk
zuviel Material zugeführt wurde. Das
Schneidwerkblockiert,läuftanschließend
ein Stückweit rückwärts und steht. Der
Motor wird abgeschaltet.
b) „Materialzuführung parallel“
Leuchtet auf, wenn in beiden Schächten
gleichzeitigMaterialzugeführtwurde.Das
Schneidwerk stoppt, läuft anschließend
ein Stückweit rückwärts und steht. Der
Motor wird abgeschaltet.
c) „Lichtschranke belegt
bei Türöffnung“
Leuchtet auf, wenn beim Öffnen der Tür
sich noch Material in einem der beiden
Zuführschächte befindet. Das Schneid-
werk kommt zum Stillstand. Der Motor
wird abgeschaltet.
d) „Lichtschranke belegt
beim Einschalten“
Leuchtet auf, wenn beim Einschalten
der Maschine sich Material in einem der
beiden Zuführschächte befindet.
3
9
10
11
4
6
7
8
2 1
12
13
5
Abb. 1 Abb. 2 Abb. 3
2
http://www.monomachines.com/
http://www.monomachines.com/
&
Q:)~
~,
,•
•
®&
~ .
.\t
I.
~
+
+

D Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
BEDIENUNG
BEDIENUNGSELEMENTE:
7 = Kontroll-Anzeige (Abb. 1)
„Schneidwerk ölen“
Leuchtet auf, wenn das Schneidwerk der Cross-
Cut-Version geölt werden muß. Der Ölvorgang
mußamRückwärtstaster (4) quittiertwerden(siehe
Beschreibung bei „WARTUNG SCHNEIDWERK“).
8 = Kontroll-Anzeige (Abb. 1)
„Tür auf“ / „Türstörung“
a) „Tür auf“
Leuchtet auf, wenn die Tür des Unterschrankes
geöffnet ist. Die Maschine wird automatisch
abgeschaltet und kann solange die Tür offen
steht nicht gestartet werden.
b) „Elektrische Störung“
Blinkt, wenn eine elektrische Störung in
der Türsensorik vorliegt. Die Maschine wird
abgeschaltet. Benachrichtigen Sie bitte Ihren
Fachhändler.
9 = Kontroll-Anzeige (Abb. 1)
„Motorüberlastung“ /
„Elektrische Störung“
Vorgehensweisen siehe jeweilige Beschreibung
unter der Rubrik „STÖRUNG“.
a) „Motorschutz“
Leuchtetauf,wennder Motor überlastet worden
ist und abgeschaltet hat. Die Maschine kann
während der Abkühlphase des Motors nicht
gestartet werden.
b) „Elektrische Störung“
Blinkt,wenneineelektrische Störung innerhalb
der Steuerplatine vorliegt. Gleichzeitig blinkt die
LED-Anzeige desFunktionsschalters (2) auf.
DieMaschinewirdabgeschaltet.Benachrichtigen
Sie bitte Ihren Fachhändler.
10 = Kontroll-Anzeige
„CD/DVD-Behälter voll“ (Abb. 1)
Leuchtet auf, wenn der CD/DVD-Behälter gefüllt
ist und geleert werden muß. Das Schneidwerk für
die CD/DVD-Zerkleinerung wird abgeschaltet. Der
Entleervorgang des CD/DVD-Behälters muß am
Vorwärtstaster (3) quittiert werden.
Hinweis:DasSchneidwerkfürdiePapierzerkleine-
rung kann weiterhin betrieben werden.
11 = Kontroll-Anzeige
„Papier-Auffangsack voll“ (Abb. 1)
Leuchtetauf,wennderAuffangsackfürPapiergefüllt
ist und geleert werden muß. Das Schneidwerk für
die Papierzerkleinerung wird abgeschaltet.
Hinweis: Das Schneidwerk für die CD/DVD-Zer-
kleinerung kann weiterhin betrieben werden.
12 = Papierzuführschacht (Abb. 3)
13 = CD/DVD-Zuführschacht (Abb. 3)
14 = Auffangsack für Papier (Abb. 4)
15 = Auffangbehälter CD/DVD (Abb. 4)
16 = Sackrahmen (Abb. 4)
17 = Ölbehälter (Abb. 4, 6)
3
9
10
11
4
6
7
8
2
DerShredderdarfaufkeinenFallalsSitzgele-
genheitoderalsTrittflächeverwendetwerden.
Sturzgefahr durch Materialbruch!
EINSCHALTEN DER MASCHINE:
ZumEinschaltenderMaschine auf „betriebsbereit“ gehen
Sie wie folgt vor:
- Funktionstaster (2) kurz betätigen.
- Die LED-Anzeige des Funktionstasters (2) leuchtet
auf für „Betriebsbereit“.
- Die Maschine kann beschickt werden.
MATERIALZUFÜHRUNG:
Papier durch den Papierzuführschacht (12) (Abb. 3) dem
Schneidwerk zuführen.
Datenträger (CD, DVD oder Kreditkarte) einzeln durch
den separat angeordneten CD/DVD-Zuführschacht (13)
(Abb. 3) dem Schneidwerk zuführen.
MaschineschaltetautomatischaufVorwärtslauf,ziehtdas
MaterialeinundschaltetnachdemZerkleinerungsvorgang
automatisch ab.
Während der Zuführung von Papier niemals
gleichzeitig CD/DVD zuführen und umge-
kehrt!
Hinweise: Für die Zerkleinerung von lichtdurchlässigen
Folien muss die Maschine von Hand auf Vorwärtslauf
geschaltet werden (Vorwärtstaster (3) ca. 2 Sek. gedrückt
halten).
DurchkurzeBetätigungdesFunktionstasters(2)(„Stopp“-
Funktion) kann der Zerkleinerungsvorgang jederzeit
gestoppt werden. Zum Fortfahren den Vorwärtstaster (3)
ca. 2 Sek. gedrückt halten.
Bei Nichtbenutzung der Maschine über einen Zeitraum
von ca. 5 Min. schaltet sie aus.
Führen Sie dem Gerät niemals mehr als die
angegebene Höchstmenge Material (siehe
„TECHNISCHE DATEN“) zu!
Sollte trotzdem zuviel Material in das Schneid-
werk gelangt sein, siehe bei „STÖRUNG“ unter
„MATERIALSTAU IM GERÄT“.
Für eine korrekte Mülltrennung sorgen zwei separat
angeordnete Auffangbehälter.
ENTLEEREN DES AUFFANGSACKS
FÜR PAPIER (Abb. 4):
IstderAuffangsackfürPapiergefüllt,schaltetdieMaschine
ab. Die Kontroll-Anzeige (11) leuchtet auf. Gehen Sie
wie folgt vor:
- Tür öffnen. Die Kontroll-Anzeige (8) leuchtet auf. Ist
noch Material in einem der Zuführschächte vorhanden,
leuchtet zusätzlich die Kontroll-Anzeige (6) auf.
- Den Sackrahmen (16) mit eingehängtem Auffangsack
fürPapier(14)undeingesetztemCD/DVD-Behälter(15)
aus dem Gehäuse-Unterteil herausziehen.
- DenCD/DVD-Behälterherausnehmen,denAuffangsack
für Papier entnehmen und den Inhalt entleeren. Die
Kontroll-Anzeige (11) erlischt.
12
13
5
- Den entleerten Sack am Sackrahmen (16) einhängen,
den CD/DVD-Behälter einsetzen und den Rahmen mit
Sack und CD/DVD-Behälter wieder in das Gehäuse-
Unterteil einschieben.
- Tür schließen. Die Kontroll-Anzeige (8) erlischt.
- Falls die Kontroll-Anzeige (6) leuchtet,betätigen
Sie kurz den Vorwärtstaster (3). Im Zuführschacht
verbliebenes Material wird zerkleinert und die Anzeige
erlischt.
Hinweis: Die Maschine läuft nur bei geschlossener Tür!
ENTLEEREN DES AUFFANGBEHÄLTERS
FÜR CD/DVD (Abb. 4):
Hinweis:Die „CD-Behältervoll“-Überwachunggeschieht
durch Zählung der durchgeführten Zerkleinerungsvor-
gänge.
Ist die in der Steuerung vorprogrammierteAnzahl (ca. 20
Stück)zugeführterCD/DVD‘serreicht,schaltetdieMaschi-
ne ab. Die Kontroll-Anzeige (10) leuchtet auf.
Gehen Sie wie folgt vor:
- Tür öffnen. Die Kontroll-Anzeige (8) leuchtet auf und
die LED-Anzeige des Vorwärtstasters (3) sowie die
Kontroll-Anzeige (10) blinken.
- Den Sackrahmen (16) mit eingehängtem Auffangsack
(14) und eingesetztem CD/DVD-Behälter (15) aus dem
Gehäuse-Unterteilherausziehen,denCD/DVD-Behälter
herausnehmen und den Inhalt entleeren.
- Betätigen Sie kurz den Vorwärtstaster (3) um die
Entleerung des CD/DVD-Behälters zu quittieren. Der
Zählvorgang beginnt wieder bei Null. Die Kontroll-
Anzeige (10) sowie auch die LED-Anzeige des
Vorwärtstasters (3) erlöschen.
- DenentleertenCD/DVD-Behälteram Sackrahmen (16)
einsetzenunddenRahmenmitSackundBehälterwieder
in das Gehäuse-Unterteil einschieben.
- Tür schließen. Die Kontroll-Anzeige (8) erlischt.
Hinweis: Die Maschine läuft nur bei geschlossener Tür!
DYNAMISCHE BELASTUNGSANZEIGE:
Um einen Materialstau zu vermeiden und somit eine
kontinuierliche und effektive Vernichtung der Datenträger
zu erreichen, wird während des Zerkleinerungsvorgangs
der momentane Belastungsgrad des Motors durch ein
farbig abgestimmtes, diffuses Licht im Zuführschacht wie
folgt angezeigt:
Grünes Licht: Belastung < 50%
Gelbes Licht: Belastung 50 - 75%
Rotes Licht: Belastung 75 - 100%
15
1417 16
Abb. 1 Abb. 3 Abb. 4
3
http://www.monomachines.com/
http://www.monomachines.com/
intimu5
+

D Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
STÖRUNG
MATERIALSTAU IM GERÄT:
(Auto-Reverse-Funktion)
ErgibtsichdurchzuvielzugeführtesMaterialeinStau,reagiert
die Maschine wie folgt:
- DasSchneidwerkblockiert,läuftanschließendeinStückweit
rückwärts (Material wird freigegeben) und steht. Der Motor
wird abgeschaltet. Die Kontroll-Anzeige (6) leuchtet
auf.
Gehen Sie wie folgt vor:
Papierstau im Papierzuführschacht (12)
- Zurückgeführtes Papier entnehmen.
- Schneidwerkläuftjetztautomatischvorwärtsundzerkleinert
denimSchneidwerkverbliebenenPapierrest.Währenddes
Vorwärtslaufes leuchtetdieLED-Anzeige des Vorwärts-
tasters (3). Die Kontroll-Anzeige (6) erlischt.
- Die Zerkleinerung mit geringerer Papiermenge fortset-
zen.
Materialstau im CD/DVD-Zuführschacht (13)
- Zurückgeführtes Material entnehmen.
Material mit Bedacht entnehmen, da Verlet-
zungsgefahr durch scharfkantige Schnitt-
stellen!
- Das restliche Schnittgut wird jetzt automatisch dem
Schneidwerk erneut zugeführt und zerkleinert. Während
des Vorwärtslaufes leuchtet die LED-Anzeige des
Vorwärtstasters (3). Die Kontroll-Anzeige (6) erlischt.
- Ist das Schnittgut durchgelaufen, die Zerkleinerung in der
richtigen Dosierung fortsetzen.
- Falls erforderlich, das Schneidwerk manuell abwechselnd
solange auf Vorwärts- und Rückwärtslauf schalten, bis das
Schnittgut vollständig durchgelaufen und zerkleinert ist.
MATERIALZUFÜHRUNG PARALLEL:
SollteinbeidenZuführschächtenMaterialgleichzeitigzugeführt
werden, reagiert die Maschine wie folgt:
- DasSchneidwerkblockiert,läuftanschließendeinStückweit
rückwärts (Material wird freigegeben) und steht. Der Motor
wird abgeschaltet. Die Kontroll-Anzeige (6) leuchtet
auf.
- Entnehmen Sie das Material aus einem der Schächte.
- Betätigen Sie kurz den Vorwärtstaster (3). Das Schnittgut
des anderen Schachtes wird dem Schneidwerk zugeführt
und zerkleinert. Die Kontroll-Anzeige (6) erlischt.
LICHTSCHRANKE BELEGT BEI TÜRÖFFNUNG:
Sollte beim Öffnen der Tür sich noch Material in einem der
beiden Zuführschächte befinden, schaltet der Motor ab und
dasSchneidwerkkommtzum Stillstand. Die Kontroll-Anzeige
(6) leuchtet auf.
Schließen Sie die Tür und quittieren Sie den Zustand durch
kurze Betätigung des Vorwärtstasters (3). Das vorhandene
Schnittgut wird dem Schneidwerk zugeführt und zerkleinert.
LICHTSCHRANKE BELEGT BEIM EINSCHALTEN:
Sollte beim Einschalten der Maschine sich Material in einem
der beiden Zuführschächte befinden, leuchtet die Kontroll-
Anzeige (6) auf.
Entnehmen Sie das Material und quittieren Sie den Zustand
durch kurze Betätigung des Vorwärtstasters (3).
MOTORSCHUTZ:
Sollte der Motor überfordert werden, so schaltet er ab. Die
Kontroll-Anzeige (9) leuchtet auf.
Nach einerAbkühlzeit von ca. 25-40 Minuten (je nach Modell
und Raumtemperatur) können Sie das Gerät erneut starten.
ELEKTRISCHE STÖRUNG:
Blinkt die Kontroll-Anzeige (9) in Verbindung mit der
LED-Anzeige des Funktionsschalters (2) oder nur die
Kontroll-Anzeige (8) liegt eine elektrische Störung vor.
Die Maschine kann nicht gestartet werden.
Benachrichtigen Sie bitte in diesem Fall Ihren Fachhändler.
CHECKLISTE BEI STÖRUNGEN:
Sollte das Gerät nicht funktionieren, prüfen Sie folgende
Punkte:
- ist der Netzstecker am Netz angeschlossen?
- ist die Tür geschlossen?
- ist der Auffangsack für Papier voll?
Folgen Sie den Instruktionen bei „ENTLEEREN DES
AUFFANGSACKS FÜR PAPIER“.
- ist der Auffangbehälter für CD/DVD voll?
Folgen Sie den Instruktionen bei „ENTLEEREN DES
AUFFANGBEHÄLTERS FÜR CD/DVD“.
- ist ein Materialstau im Gerät?
Folgen Sie den Instruktionen bei „MATERIALSTAU IM
GERÄT“.
- ist der Motor überlastet worden?
Siehe unter „MOTORSCHUTZ“.
Wenn keine der Prüfpunkte zutreffen, benachrichtigen
Sie bitte Ihren Fachhändler.
REINIGUNG DER FOTOZELLEN (Abb. 5):
SolltenPapierstückeimEinlaßschlitzzumLiegenkommen(z.
B.nacheinemPapierstau)istesmöglich,daßdasGerätdurch
die „belegte“ Lichtschranke nicht mehr ausschaltet.
Sie können die Papierstücke entfernen, bzw. die Fotozelle
reinigen, indem Sie dem Schneidwerk ein weiteres Blatt
Papier zuführen, oder die Maschine auf Rückwärtslauf
schalten und mit einem Pinsel kurz über die beiden „Augen“
der Fotozelle wischen.
17
Abb. 5 Abb. 6
WARTUNG / ENTSORGUNG
WARTUNG SCHNEIDWERK (CROSS-CUT):
Cross-Cut-Schneidwerke müssen nach einer
bestimmten Betriebszeit geölt werden.
Leuchtet die Kontroll-Anzeige (7) auf, gehen
Sie wie folgt vor:
Tür öffnen. Die Kontroll-Anzeige (8) leuchtet auf und die
LED-Anzeige des Rückwärtstasters (4) sowie die Kon-
troll-Anzeige (7) blinken. Ölbehälter (17) (Abb. 6) aus der
Halterung in der Tür nehmen und Tür wieder schließen.
EtwasÖlaufeinemBlattPapierverteilenunddiesesdanndurch
den Papierzuführschacht (12) dem Schneidwerk zuführen.
Das Papier wird eingezogen und das Öl gelangt somit in das
Schneidwerk.
Hinweis: Um die Anzeige zu löschen muß nach einer
durchgeführtenÖlung des Schneidwerksdieser Vorgang
wie folgt quittiert werden:
- TürsoweitöffnenbisdieKontroll-Anzeige (8)aufleuchtet.
Die Kontroll-Anzeigen (7) und (4) blinken.
- Rückwärtstaster (4) betätigen und gedrückt halten bis die
Kontroll-Anzeige (7) erlischt.
- Tür wieder schließen.
DasSchneidwerkbeginntnunautomatischeinenReinigungs-
zyklus(Vorwärtslauf/Rückwärtslauf)undschaltetdannab.Die
Maschineistwiedereinsatzbereit.ImFallederNachbestellung
des Spezialöls siehe unter „SONDERZUBEHÖR“.
ENERGIESPAR-AUTOMATIK:
Wird die Maschine für eine Weile nicht benutzt, schaltet sie
automatisch nach ca. 5 Min. aus. Die LED-Anzeige des
Funktionstasters(2)für„Betriebsbereit“erlischt.ZumWieder-
einschalten den Funktionstaster kurz betätigen..
ENTSORGUNG DER MASCHINE:
EntsorgenSiedieMaschineamEndeihrerLebens-
dauerstetsumweltgerecht.GebenSiekeineTeileder
Maschine oder der Verpackung in den Hausmüll.
TECHNISCHE DATEN
Modell Schnittbreite
Papier / CD,DVD Schneidleistung Papier / CD,DVD Arbeitsbreite Leistung Geräuschpegel Aussetzbetrieb EIN / AUS Abmessungen B x T x H Gewicht
intimus 45SC2 3,8 mm / 8 mm 22-24 Blatt* / 1 Stück 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 31 kg
intimus 45CC3 3,8x30 mm / 8 mm 16-18 Blatt* / 1 Stück 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 45CC4 1,9x15 mm / 8 mm 11-13 Blatt* / 1 Stück 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 420 x 390 x 650 mm 32 kg
intimus 60/90SC2 3,8 mm / 8 mm 22-24 Blatt* / 1 Stück 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 3,8x30 mm / 8 mm 16-18 Blatt* / 1 Stück 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 1,9x15 mm / 8 mm 11-13 Blatt* / 1 Stück 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 420 x 390 x 770/990 mm 34/38 kg
Modell Netzanschlußdaten
Anschlußspannung / Frequenz / Stromaufnahme
intimus 45SC2 220-230V/50Hz, 3.0A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 45CC3 220-230V/50Hz, 3.0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 45CC4 220-230V/50Hz, 3.0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90SC2 220-230V/50Hz, 3.0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 60/90CC3 220-230V/50Hz, 3.0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90CC4 220-230V/50Hz, 3.0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
* bezogen auf A4-Papier 70g/m2bei 230V/50Hz -10%
SONDERZUBEHÖR
Benennung Best.-Nr.
Plastiksack, 440x330x600x0,05 mm (45) 83079
Plastiksack, 440x330x950x0,05 mm (60/90) 99977
Ölbehälter, 110 ml 88035
Hinweis:BeiNachbestellungvonSonderzubehörteilen
undbei Ersatzteilbedarf wenden Siesich bitte an Ihren
Fachhändler.
4
http://www.monomachines.com/
http://www.monomachines.com/
,
•
+
+
I ~
intimus'R)
6U
6

GB Translation of the Original Operation Manual
Übersetzung der Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
IMPORTANT SAFETY NOTES INITIATION
<< Themachinemaynotbeoperatedbymore << Danger of injury! Keep all
AREA OF APPLICATION:
than one person at any given time! loose articles of clothing, ties,
The intimus 45/60/90SC2/CC3/CC4 data
jewelery,longhairorotherloose
shredder is a machine used for shredding general
documents and
Themachinewasdesignedforsafeoperation
by “one person only”. objects away from opening!
data carriers such CD’s, DVD’s, credit cards and
3.5” diskettes.
<< Danger of injury! Never insert fingers into
The machine must only be used to
<< During the shredding process no other opening!
shred paper, credit cards and CD’s,
work may be performed on the machine
DVD’s and 3.5” diskettes.
(for example cleaning, etc.)!
Shredding other sorts of data carriers
<< In case of danger switch the machine off
may cause damage to the machine (e.g.
withthemainswitch,orwiththeemergency
damage to the cutters etc.).
<< Themachineisnotatoy,andisnotsuitable switch, or unplug the machine!
for use by children!
INSTALLATION:
<< Always unplug the machine from the
- Unpack the machine and put it together.
The overall technical safety concept of main power supply before opening the
- Fit the plastic bag onto the bag frame.
this machine (dimensions, feed openings,
- Connect the machine to the power with the plug
emergency shutdown devices etc.) does not machine!
(1) (Fig. 2) (For information on the right fuse for
provide for any guarantee regarding hazard- Repairs may onlybeperformed by trained
the plug see “TECHNICAL DATA”).
free operation by children. personnel!
The socket outlet shall be installed
neartheequipment andshallbe easily
accessible!
Only operate the machine in enclosed
rooms at temperatures between 10°C
and 25°C!
OPERATION
CONTROLS:
1 = Main plug (fig. 2)
When the machine is first plugged in it is
not on.
2 = Function button (fig. 1)
“Ready”/ “Off” / “Stop“
This button has three functions:
a) “Ready”
The machine changes to “Ready” if you
press this button briefly.
At the same time the integral LED
display comes on.
b) “Off”
The machine switches off if it is in the
“Ready” mode and the button is held
down for about 3 seconds.
Note: The machine switches off
automatically if it is not used for about 5
minutes.
c) “Stop”
If you press this button briefly when the
cutters are running they switch off and
stop.
3 = Forwards button (fig. 1)
This button has two functions:
a) If this button is pressed briefly, the
cutting mechanism runs forwards for a
few seconds, e.g. to remove remaining
material from the cutting mechanism.
At the same time the integrated LED
display lights up.
b) If this button is pressed and held
for approx. two secs., the cutting
mechanism runs forwards continually
and materials to be shredded can be fed
into the machine. At the same time the
integrated LED display lights up.
4 = Reverse button (fig. 1)
If you press this button the cutters run
backwards for a short time. At the same
time the integral LED display comes on.
5 = Light barrier (Forward motion) (fig. 3)
The shredding procedure starts as soon
as material is fed into one of the two feed
slots. At the same time the integral forward
button LED display comes on.
6 = Control display (fig. 1)
“Material jam in machine”/
“Simultaneous material feed” / “Light
barrier covered when door opens or
when machine turned on”
For the procedures see the relevant
description under the “MALFUNCTION”
section.
a) “Material jam in machine”
Comes on when too much material has
been fed into the cutters. The cutters
jam, then run in reverse for a short time
and stop. The motor switches off.
b) “Simultaneous material feed”
Comes on when material has been fed
into both slots at the same time. The
cutters stop, then run in reverse for a
short time and stop. The motor switches
off.
c) “Light barrier covered
when door open”
Comes on when there is still material in
one of the two feed slots when the door
is opened. The cutters stop. The motor
switches off.
d) “Light barrier covered
when machine turned on”
Comes on when there is still material
in one of the two feed slots when the
machine is switched on.
3
9
10
11
4
6
7
8
2 1
12
13
5
fig. 1 fig. 2 fig. 3
5
http://www.monomachines.com/
http://www.monomachines.com/
intimu5
~
(I)~
I
(J)
~
•
I
•
®
~.
,t l•
~
+
+

45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
GB Translation of the Original Operation Manual
Übersetzung der Originalbetriebsanleitung
OPERATION
CONTROLS:
7 = Control display (Fig. 1)
“Oil cutters”
Comes on when the cutters in the cross
cut version must be oiled. The lubrication
procedure must be acknowledged on the
reverse button (4) (see description in “CUTTER
MAINTENANCE”).
8 = Control display (Fig. 1)
“Door open”/ “Door malfunction”
a) “Door open”
Comes on if the door on the lower part of the
machine is opened. The machine switches
off automatically and cannot be started as
long as the door remains open.
b) “Electrical fault”
Flashes when there is an electrical fault in
the door sensor. The machine switches off.
Please contact your dealer.
9 = Control display (Fig. 1)
“Motor overload” /
“Electrical fault”
To findoutwhattodoseetherelevantdescription
under the “MALFUNCTION” section.
a) “Motor protection”
Comes on when the motor has been
overloaded and has switched off. The
machine cannot be started while the motor
is cooling down.
b) “Electrical fault”
Flashes when there is an electrical fault
inside the control board. At the same time
the function button (2) LED display
flashes. The machine switches off. Please
contact your dealer.
10 = Control display
“CD/DVD container full” (Fig. 1)
Comes on when the CD/DVD container is
full and must be emptied. The cutting unit for
reducing CD/DVD switches off. The emptying
procedure must be acknowledged on the
forward button (3).
Note: The cutting unit for reducing paper can
be used furthermore.
11 = Control display
“Paper collection bag full” (Fig. 1)
Comes on when the paper collection bag is
full and must be emptied. The cutting unit for
reducing paper switches off.
Note: The cutting unit for reducing CD/DVD
can be used furthermore.
12 = Paper feed slot (Fig. 3)
13 = CD/DVD feed slot (Fig. 3)
14 = Paper collection bag (Fig. 4)
15 = CD/DVD collection container (Fig. 4)
16 = Bag frame (Fig. 4)
17 = Oil reservoir (Fig. 4, 6)
The shredder may not be used as a step
ladder or as a seat. Danger of falling due
to breakage!
SWITCHING THE MACHINE ON:
Proceed as follows to switch the machine to “Ready”:
- Press the function button (2) briefly.
- The function button (2) LED display comes on
for “Ready”.
- The machine is ready for operation.
MATERIAL FEED:
Feed paper into the cutting mechanism through the
paper feed slot (12) (fig. 3).
Feed data carriers (CD, DVD or credit card) into the
cutting mechanism individually into the separate CD/
DVD feed slot (13) (fig. 3).
The machine automatically switches to forwards
running, draws the material in and automatically
switches off after shredding.
When shredding papers, do not shred CD/
DVD at the same time, and vice versa!
Note: For shredding transparent films, the machine
must be manually switched to forwards running (press
and hold the forwards button (3) for approx. 2 secs.).
By briefly pressing the function button (2) (Stop
function), the shredding process can be stopped at
any time. To continue, press and hold the forwards
button (3) for approx. 2 secs.
If the machine is not used for a period of approx. 5
mins., it automatically switches off.
Never feed the shredder with a quantity
of material exceeding the maximum
indicated. Refer to the TECHNICAL DATA
section!
Should the machine become overloaded,
followtheinstructionsunder“MATERIALJAM
IN MACHINE” under “MALFUNCTIONS”.
Two separate collection containers ensure that
waste is separated properly.
EMPTYING THE
PAPER COLLECTION BAG (Fig. 4):
If the paper collection bag is full the machine switches
off. The control display (11) comes on. Proceed as
follows:
- Open the door. The control display (8) comes on.
If there is still material in one of the feed slots, the
control display (6) also comes on.
- Pull out the bag frame (16) together with the
attached paper collection bag (14) and fitted CD/
DVD container (15) from the lower part of the
housing.
- Remove the CD/DVD container, take out the paper
collection bag and empty the contents. The control
display (11) goes out.
3
9
10
11
4
6
7
8
2
12
13
5
- Attach the emptied bag to the bag frame (16), fit the
CD/DVD container and slide the frame together with
the bag and CD/DVD container back into the lower
part of the housing.
- Close the door. The control display (8) goes out.
- If the control display (6) comes on, press the
forward button (3) briefly. The remaining material in
the feed slot is shredded and the display go out.
Note: The machine will only run if the door is closed.
EMPTYING THE CD/DVD COLLECTION
CONTAINER (Fig. 4):
Note: The “CD container full” is monitored by counting
the number of shredding processes performed.
If the number of CD’s/DVD’s pre-programmed into
the control unit (about 20) is shredded the machine
switches off. The control display (10) comes on.
Proceed as follows:
- Open the door. The control display (8) comes on
and the forward button (3) LED display as well as
the control display (10) flashes.
- Pull out the bag frame (16) together with the
attached paper collection bag (14) and fitted CD/
DVD container (15) from the lower part of the
housing, remove the CD/DVD container and empty
the contents.
- Press the forward button (3) briefly to acknowledge
that the CD/DVD container has been emptied. The
counting process begins at zero again. The control
display (10) and the forward button (3) LED
display go out.
- Fit the emptied CD/DVD container to the bag frame
(16) and slide the frame together with the bag and
container back into the lower part of the housing.
- Close the door. The control display (8) goes out.
Note: The machine will only run if the door is closed.
DYNAMIC LOAD DISPLAY:
To prevent a material jam and thus ensure a continual,
effective destruction of the data carriers, the current
load level of the motor is displayed during the
shredding process by a coloured, diffuse light in the
feed slot as follows:
Green light: load < 50%
Yellow light: load 50 - 75%
Red light: load 75 - 100%
15
1417 16
fig. 1 fig. 3 fig. 4
6
http://www.monomachines.com/
http://www.monomachines.com/
,
•
~
•
6
~
u.

GB Translation of the Original Operation Manual
Übersetzung der Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
MALFUNCTIONS
MATERIAL JAM IN THE MACHINE:
(Auto reverse function)
If a jam is caused by too much material being fed in
the following happens:
- The cutters jam, then run in reverse for a short
time (material is released) and stop. The motor
switches off. The control display (6) comes
on.
Proceed as follows:
Paper jam in paper feed slot (12)
- Remove the paper that has been fed back.
- The cutters now run forwards automatically and
shred the remaining paper in the cutters. During
the forward run the forward button (3) LED
display comes on. The control display (6)
goes out.
- Continue shredding with less paper.
Material jam in CD/DVD feed slot (13)
- Remove the returned material.
Remove the material carefully
because there is the risk of being
injured by the sharp cut surfaces.
- The remaining material to be cut is now
automatically fed to the cutters again and
shredded. During the forward run the forward
button (3) LED display comes on. The control
display (6) goes out.
- Ifthematerialto becuthasgonethrough continue
shredding with the right amount of material.
- If necessary, switch the cutters manually
alternately from forward to reverse until the
material has gone through completely and been
shredded.
SIMULTANEOUS MATERIAL FEED:
Should material be fed into the two feed slots at the
same time the following happens:
- The cutters jam, then run in reverse for a short
time (material is released) and stop. The motor
switches off. The control display (6) comes
on.
- Take the material out of one of the slots.
- Press the forward button (3) briefly. The material
intheotherslotisfedtothecuttersandshredded.
The control display (6) goes out.
LIGHT BARRIER COVERED
WHEN DOOR OPENED:
Should there still be material in one of the two feed
slots when the door is opened, the motor switches
off and the cutters stop. The control display (6)
comes on.
Close the door and acknowledge the status by
pressing the forward button (3) briefly. The existing
material is fed to the cutters and shredded.
LIGHT BARRIER COVERED
WHEN MACHINE TURNED ON:
Should there still be material in one of the two feed
slots when the machine is switched on the control
display (6) comes on.
Remove the material and acknowledge the status
by pressing the forward button (3) briefly.
MOTOR PROTECTION:
Should the motor be overloaded it switches off.The
control display (9) comes on.
The machine can be started again after a cooling
down period of about 25 – 40 minutes (depending
on the model and the room temperature).
ELECTRICAL FAULT:
If the control display (9) flashes together with
the function button (2) LED display or only the
control display (8) flashes there is an electrical
fault. The machine cannot be started.
In this case please contact your dealer.
FAULT CHECK LIST:
Should the machine not work, check the following
points:
- is the plug connected to the power supply?
- is the door closed?
- is the paper collection bag full?
Follow the instructions for “EMPTYING THE
PAPER COLLECTION BAG“.
- Is the CD/DVD collection container full?
Follow the instructions for “EMPTYING THE CD/
DVD COLLECTION CONTAINER”.
- Is there a material jam in the machine?
Follow the instructions in “MATERIAL JAM IN
THE MACHINE”.
- Is the motor overloaded?
See “MOTOR PROTECTION”.
If none of these test points apply, please
contact your dealer.

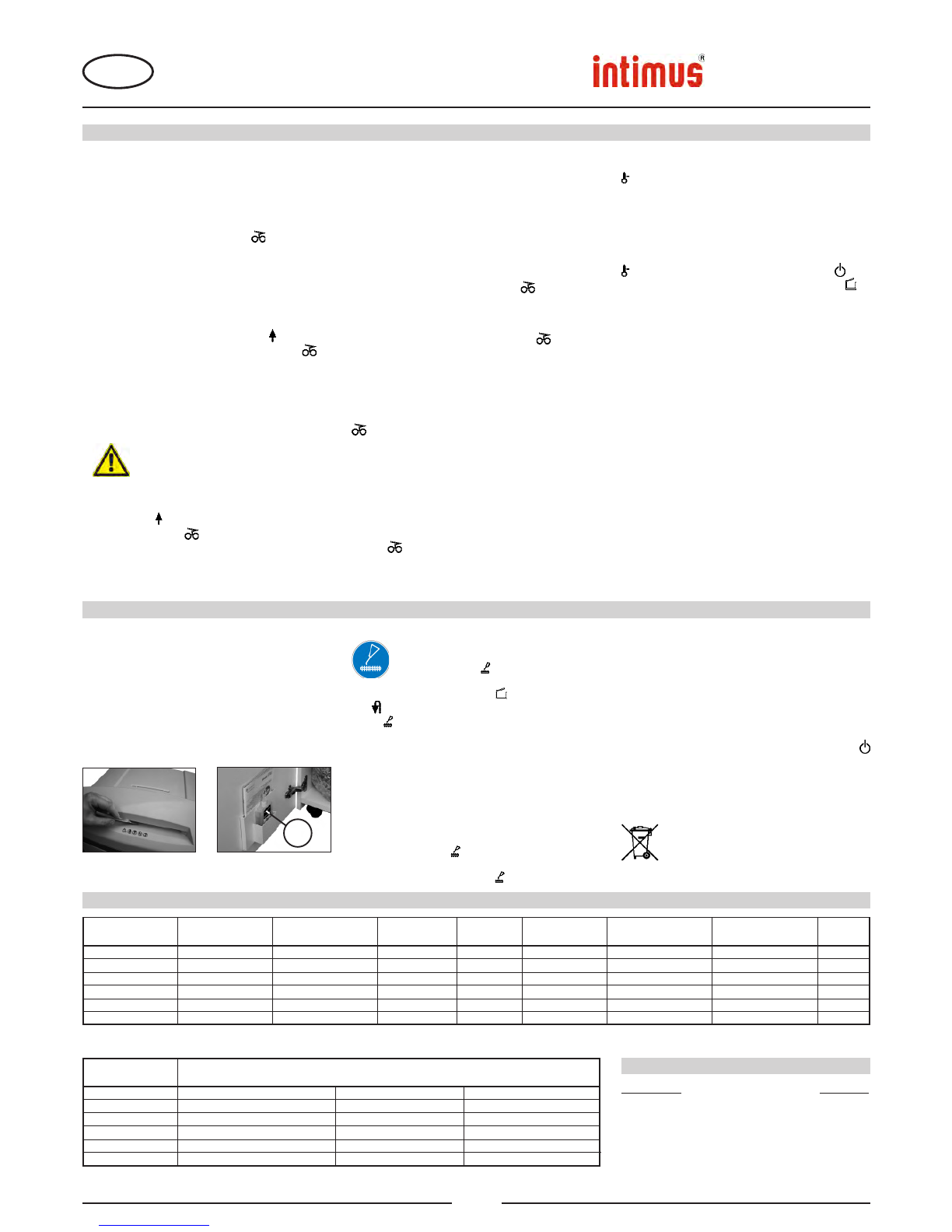

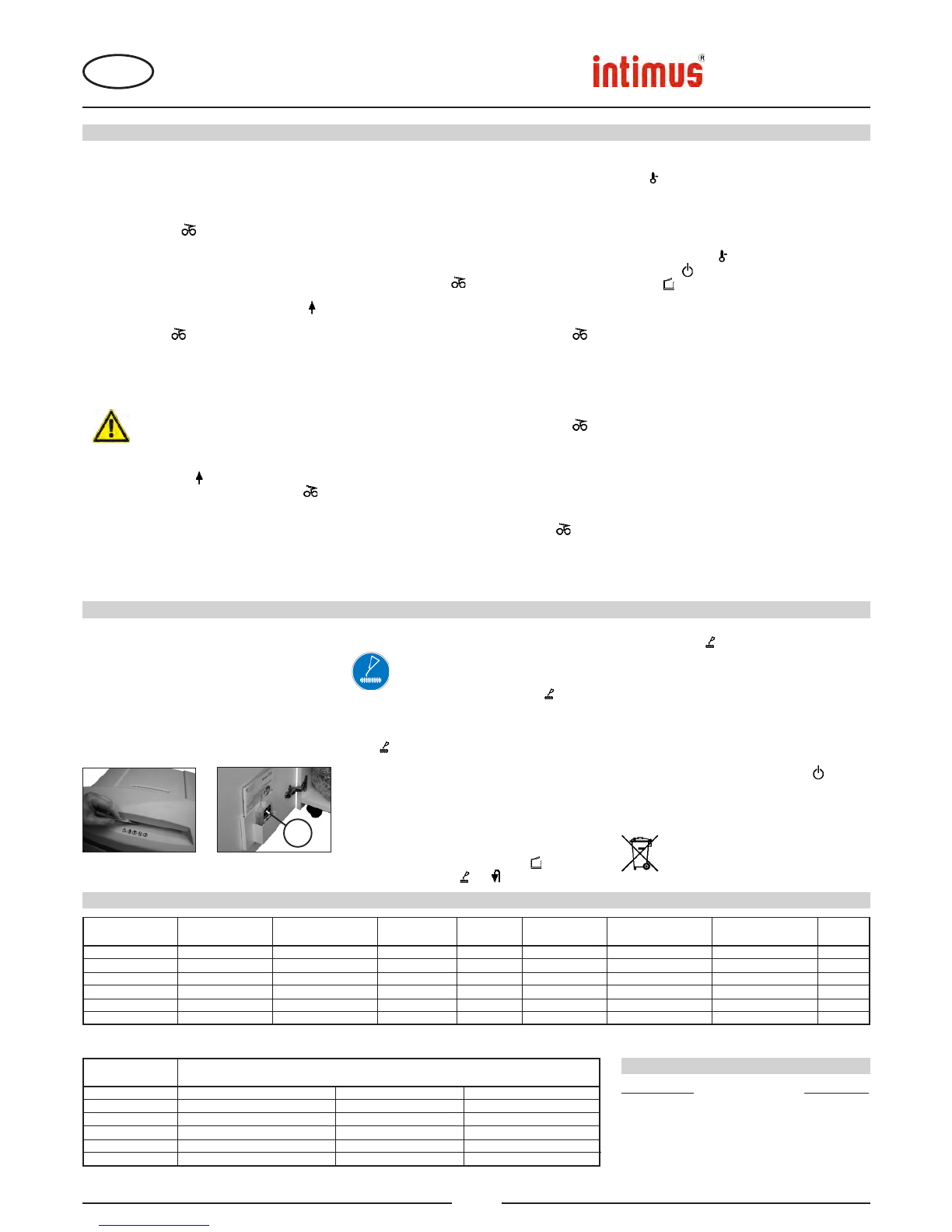

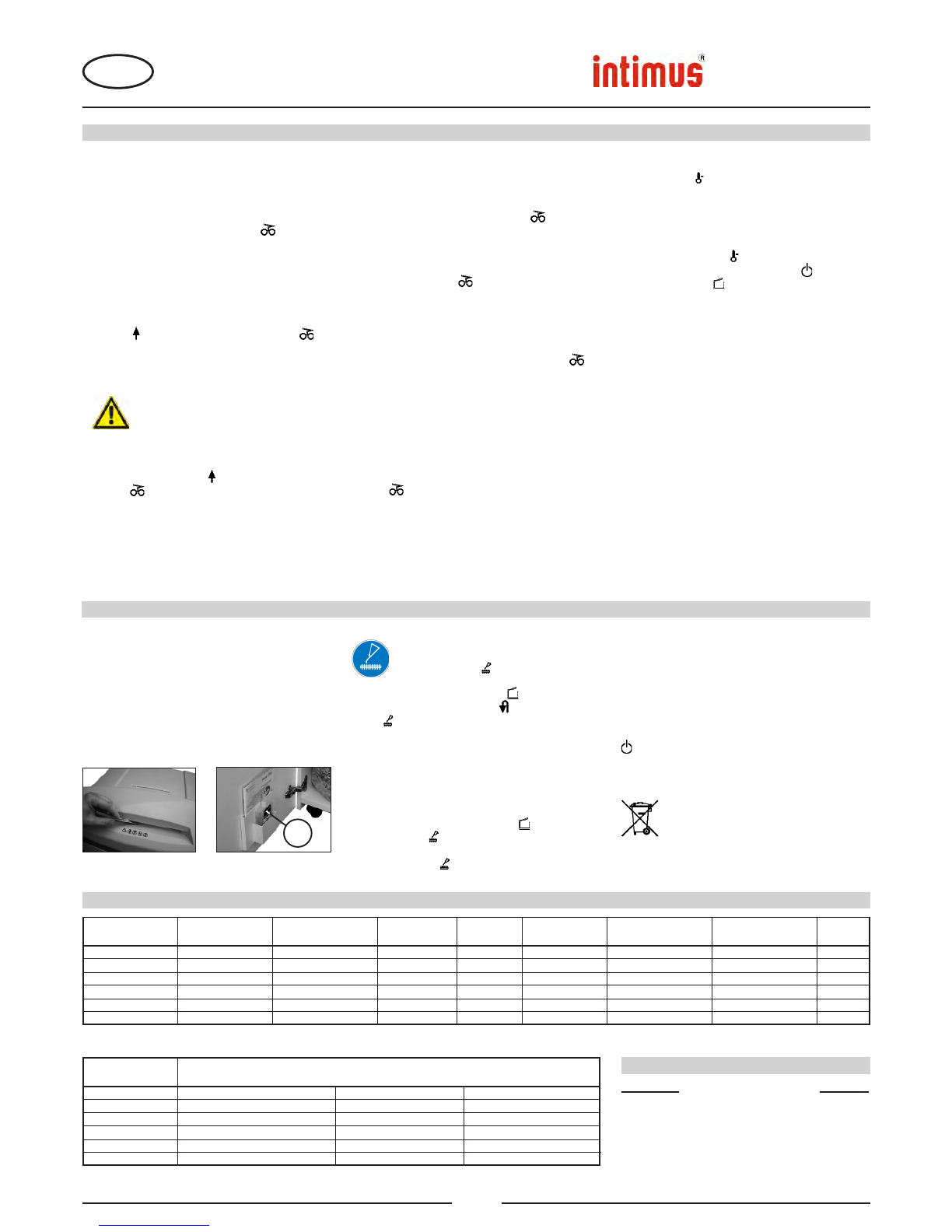

CLEANING THE PHOTOCELLS (Fig. 5):
If paper particles should come to rest in the inlet guide (for
example after a paper jam) it is possible that the machine will
not turn off, due to the broken light barrier.
To remove these paper strips and also to clean the photocell,
pass another sheet of paper through the feed slot, or switch
the machine to reverse and wipe both “eyes” of the photocell
with a brush.
17
fig. 5 fig. 6
MAINTENANCE / DISPOSING
CUTTER MAINTENANCE (CROSS CUT):
Cross cut cutters must be oiled after a specific
operating time.
If the control display (7) comes on proceed as
follows:
Open the door. The control display (8) comes on and
the reverse button (4) LED display as well as the control
display (7) flashes. Remove the oil reservoir (17) (Fig. 6)
from the holder in the door and close the door again.
Pour a little oil onto a sheet of paper and then feed this
through the paper feed slot (12) onto the cutters.
The paper is drawn in and in this way the oil is distributed
to the cutters.
Note: This procedure is acknowledged as follows to turn
off the display after the cutters have been oiled:
- Open the door until the control display (8) lights up. The
control displays (7) and (4) flash.
- Press the reverse button (4) and keep it held down until
the control display (7) goes out.
- Close the door again.
The cutters now start a cleaning cycle automatically (forward
and reverse run) and then switch off. The machine is ready
for use again. Should you need to re-order the special oil see
“SPECIALACCESSORIES”.
AUTOMATIC ENERGY SAVING:
If the machine is not used for a while it automatically switches
off after about 5 minutes.The function button (2) LED display
for “Ready” goes out. Press the function button briefly to
turn it on again.
DISPOSING OF THE MACHINE:
Dispose of the machine in an environmentally
friendly fashion at the end of its useful service life.
Do not dispose of any of the parts included in the
machine or its packaging with household waste.
TECHNICAL DATA
Model Cutting width
paper / CD,DVD Cutting capacity paper / CD,DVD Working width Power Noise level Intermittent operation ON / OFF Dimensions W x D x H Weight
intimus 45SC2 3.8 mm / 8 mm 22-24 sheets* / 1 piece 260 mm 0.7 kW app. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 31 kg
intimus 45CC3 3.8x30 mm / 8 mm 16-18 sheets* / 1 piece 260 mm 0.7 kW app. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 45CC4 1.9x15 mm / 8 mm 11-13 sheets* / 1 piece 260 mm 0.7 kW app. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 60/90SC2 3.8 mm / 8 mm 22-24 sheets* / 1 piece 260 mm 0.7 kW app. 55 dB(A) 45 / 60 min
450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 3.8x30 mm / 8 mm 16-18 sheets* / 1 piece 260 mm 0.7 kW app. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 1.9x15 mm / 8 mm 11-13 sheets* / 1 piece 260 mm 0.7 kW app. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
Model Power supply data
supply voltage / frequency / current consumption
intimus 45SC2 220-230V/50Hz, 3.0 amps 115-125V/60Hz, 5.6 amps 100V/50/60Hz, 7.0 amps
intimus 45CC3 220-230V/50Hz, 3.0 amps 115-125V/60Hz, 5.6 amps 100V/50/60Hz, 7.0 amps
intimus 45CC4 220-230V/50Hz, 3.0 amps 115-125V/60Hz, 5.6 amps 100V/50/60Hz, 7.0 amps
intimus 60/90SC2 220-230V/50Hz, 3.0 amps 115-125V/60Hz, 5.6 amps 100V/50/60Hz, 7.0 amps
intimus 60/90CC3 220-230V/50Hz, 3.0 amps 115-125V/60Hz, 5.6 amps 100V/50/60Hz, 7.0 amps
intimus 60/90CC4 220-230V/50Hz, 3.0 amps 115-125V/60Hz, 5.6 amps 100V/50/60Hz, 7.0 amps
* based on A4-paper 70g/m² at 230V/50Hz – 10%
SPECIAL ACCESSORIES
Description Order-No.
Plastic bag, 440x330x600x0.05 mm (45) 83079
Plastic bag, 440x330x950x0.05 mm (60/90) 99977
Lubricant, 110 ml bottle 88035
Note: For orders of special accessories and spare
parts, please contact your dealer.
7
http://www.monomachines.com/
http://www.monomachines.com/
+
+
intimu5
6
6

F Traduction de Mode d'emploi d‘origine
Übersetzung der Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
RECOMMANDATIONS IMPORTANTES DE SÉCURITÉ MISE EN MARCHE
<< La machine ne doit pas être utilisée par << Risquedeblessure!N’approchez
DOMAINE D’APPLICATION :
plusieurs personnes en même temps! jamaisdublocdecoupelesvête-
Le destructeur de données intimus 45/60/90SC2/
mentsamples,colliers,cheveux
CC3/CC4 est une machine destinée à broyer des
documents en général ainsi que des supports de
La conception des éléments de sécurité
repose sur une mise en service sans danger longs, cravates etc!
données tels que CD, DVD, cartes de crédit et
pour“L’utilisationdelamachineparuneseule
disquettes de 3,5».
personne”. << Risque de blessure! N’introduisez jamais
La machine peut servir uniquement
les doigts dans l’ouverture!
à broyer du papier et des cartes de
<< Ne pas effectuer d’autres activités sur la
crédit ainsi qu’à broyer des CD, DVD et
machine (par ex. nettoyage...) durant le
disquettes de 3,5».
procédé de destruction! << En cas de danger, arrêter la machine
Le broyage d’autres types de supports de
par l’interrupteur principal, ou par
données est susceptible d’endommager
<< Lamachinen’estpasunjouetetneconvient l’interrupteur d’urgence, ou débranchez
l’appareil (par ex. destruction du bloc de
pas pour être utilisée par des enfants! la machine!
coupe, etc.).
Le concept global de sécurité (dimensions,
orifices d‘alimentation, mises hors circuit de
INSTALLATION :
<< Débrancherleraccordementréseauavant
- Déballer l’appareil et l’installer.
sécurité, etc.) de cette machine ne fournit d’ouvrir l’installation!
- Accrocher le sac de plastique dans le cadre pour
aucune garantie pour une manipulation sans Les travaux de réparation doivent être
sac.
danger par les enfants. effectués uniquement par un spécialiste!
- Raccorder l’appareil au réseau électrique à l’aide
de la fiche secteur (1) (fig. 2) (voir les indications
concernant le fusible auxiliaire requis pour la
prise secteur dans les « CARACTERISTIQUES
TECHNIQUES »).
Leraccordement au secteurde la machine
doit être librement accessible et doit se
trouver à proximité de la machine !
Utiliser la machine uniquement dans des
locaux fermés et tempérés (10 – 25 °C) !
UTILISATION
ELEMENTS DE COMMANDE:
1 = Fiche secteur (fig. 2)
Lorsqu’elle est raccordée au secteur
électrique par le biais de la fiche secteur, la
machine est tout d’abord éteinte.
2 = Touche de fonction (fig. 1)
« Prêt à fonctionner » / « Arrêt « /
« Stop »
Cette touche comprend trois fonctions:
a) « Prêt à fonctionner »
Frapper brièvement sur cette touche
pour commuter la machine sur « prêt à
fonctionner ».
Simultanément, le voyant LED intégré
s’allume.
b) « Arrêt »
Maintenir enfoncée cette touche dans
l’état « prêt à fonctionner » pendant env.
3 secondes pour éteindre la machine.
Remarque: La machine s’éteint
automatiquement en cas de non
utilisation pendant un laps de temps
d’environ 5 minutes.
c) « Stop »
Frapper brièvement sur cette touche
pendant que le bloc de coupe fonctionne
pour éteindre et arrêter celui.ci.
3 = Touche de marche avant (fig. 1)
Cette touche comprend deux fonctions :
a) Une frappe brève sur cette touche a
pour effet de faire avancer le bloc de
coupe pendant quelques secondes, par
ex. pour faire sortir un document resté
dans le bloc de coupe. Simultanément,
le voyant LED intégré s’allume.
b) Si cette touche est maintenue enfoncée
pendant env. deux secondes, le bloc de
coupe fonctionne en permanence en
avant et la machine peut être alimentée.
Simultanément, le voyant LED intégré
s’allume.
4 = Touche de marche arrière (fig. 1)
Un actionnement de cette touche fait
reculer brièvement le bloc de coupe.
Simultanément, le voyant LED intégré
s’allume.
5 = Barrière lumineuse (marche avant)
(fig. 3)
Démarre l’opération de broyage dès que
du matériau est introduit dans l’une des
fentes d’alimentation. Simultanément, le
voyant LED intégré de la touche marche
avant s’allume.
6 = Voyant de contrôle (fig. 1)
« Bourrage de matériau dans
l’appareil » / « Alimentation de matériau
en parallèle » / « Barrière lumineuse
occupée lors de l’ouverture de porte ou
lors de la mise en marche »
Lire la description des manières de
procéder sous la rubrique « PANNE ».
a) « Bourrage de matériau dans
l’appareil »
S’allume lorsque la quantité de matériau
chargée dans le bloc de coupe est trop
importante. Le bloc de coupe se bloque,
se déplace ensuite un peu vers l’arrière
et s’arrête. Le moteur s’éteint.
b) « Alimentation de matériau en
parallèle »
S’allume lorsque du matériau est
alimenté simultanément dans les deux
fentes. Le bloc de coupe stoppe, se
déplace ensuite un peu vers l’arrière et
s’arrête. Le moteur s’éteint.
c) « Barrière lumineuse occupée
lors de l’ouverture de porte »
S’allume lorsque du matériau se
trouve encore dans l’une des fentes
d’alimentation lors de l’ouverture de
la porte. Le bloc de coupe s’arrête. Le
moteur s’éteint.
d) « Barrière lumineuse occupée
lors de la mise en marche »
S’allume lorsque du matériau se trouve
dans l’une des fentes d’alimentation lors
de la mise en marche de la machine.
3
9
10
11
4
6
7
8
2 1
12
13
5
fig. 1 fig. 2 fig. 3
8
http://www.monomachines.com/
http://www.monomachines.com/
~
Q:)~
~
(t)
~
I
®•
~ .
•t l•
+

45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
F Traduction de Mode d'emploi d‘origine
Übersetzung der Originalbetriebsanleitung
UTILISATION
ELEMENTS DE COMMANDE :
7 = Voyant de contrôle (fig. 1)
« Lubrifier bloc de coupe »
S’allume lorsque le bloc de coupe de la version
Cross-Cut doit être lubrifié. L’opération de
lubrification doit être validée sur la touche de
marche arrière (voir description « MAINTENANCE
BLOC DE COUPE »)
8 = Voyant de contrôle (fig. 1)
« Porte ouverte »/ « Perturbation porte »
a) « Porte ouverte »
S’allume lorsque la porte de l’armoire
inférieure est ouverte. La machine s’éteint
automatiquement et ne peut être démarrée tant
que la porte reste ouverte.
b) « Dysfonctionnement électrique »
Clignote, lorsque le capteur de porte présente
un dysfonctionnement électrique. La machine
s’éteint. Veuillez en informer votre distributeur
spécialisé.
9 = Voyant de contrôle (fig. 1)
« Surcharge du moteur » /
« Dysfonctionnement électrique »
Lire la description des manières de procéder sous
la rubrique « PANNE ».
a) « Protection du moteur »
S’allumelorsquelemoteurasubiunesurcharge
et qu’il s’est éteint. La machine ne peut être
démarrée pendant la phase de refroidissement
du moteur.
b) /« Dysfonctionnement électrique »
Clignote en présence d’un dysfonctionnement
électrique sur le circuit imprimé de commande.
Simultanément, le voyant LED de la
touche de fonction (2) s’allume. La machine
s’éteint. Veuillez en informer votre distributeur
spécialisé.
10 = Voyant de contrôle
« Bac CD/DVD » plein (fig. 1)
S’allume lorsque le bac pour CD/DVD est rempli
et qu’il doit être vidé. Le bloc de coupe pour le
broyagede CD/DVD s’éteint. L’opération devidage
du bac CD/DVD doit être validée sur la touche de
marche avant (3).
Remarque : Le bloc de coupe pour le broyage de
papier peut continuer de fonctionner.
11 = Voyant de contrôle
« Sac collecteur de papier plein « (fig. 1)
S’allume lorsque le sac collecteur pour papier est
rempli et qu’il doit être vidé. Le bloc de coupe pour
le broyage de papier s’éteint.
Remarque : Le bloc de coupe pour le broyage de
CD/DVD peut continuer de fonctionner.
12 = Fente d’alimentation de papier (fig. 3)
13 = Fente d’alimentation de CD/DVD (fig. 3)
14 = Sac collecteur pour papier (fig. 4)
15 = Bac collecteur pour CD/DVD (fig. 4)
16 = Cadre pour sac (fig. 4)
17 = Récipient d’huile (fig. 4, 6)
3
9
10
11
4
6
7
8
2
N’utiliser en aucun cas le destructeur en
tant que siège ou surface de marche. Risque
de chute suite à la rupture de matériel !
MISE EN MARCHE DE LA MACHINE :
Pour mettre la machine sur « prêt à fonctionner »,
procéder comme suit:
- Actionner brièvement la touche de fonction (2)
- Le voyant LED de la touche de fonction (2) s’allume
et affiche « prêt à fonctionner ».
- La machine peut être alimentée.
ALIMENTATION DE MATERIAU :
Alimenter le bloc de coupe en papier par la fente
d’alimentation de papier (12) (fig. 3).
Alimenter le bloc de coupe en supports de données
(CD, DVD ou cartes de crédit) de façon individuelle par la
fente d’alimentation agencée séparément pour CD/DVD
(13) (fig. 3).
La machine passe automatiquement en marche avant,
aspirelematériauets’éteintdenouveauautomatiquement
lorsque le broyage est terminé.
Lors de l’alimentation en papier ne jamais
introduire simultanément des CD/DVD et
inversement.
Remarques: Pour le broyage de films transparents,
il convient de commuter la machine manuellement sur
la marche avant (maintenir la touche marche avant (3)
enfoncée pendant environ 2 secondes).
Il est possible de stopper à tout moment le broyage en
actionnant brièvement la touche de fonction (2) (fonction
« stop »).Pour poursuivre, maintenir la touche demarche
avant (3) enfoncée pendant environ 2 secondes.
La machine s’éteint automatiquement en cas de
non utilisation pendant un laps de temps d’environ 5
minutes.
Ne jamais alimenter l’appareil avec une
quantitédematériausupérieureaumaximum
indiqué (voir « CARACTERISTIQUES
TECHNIQUES »).
Si malgré tout, une quantité trop importante de
matériau parvient dans le bloc de coupe, voir
la rubrique « PANNE » sous « BOURRAGE DE
MATERIAU DANS L’APPAREIL ».
Deux récipients collecteurs séparés veillent à la
séparation correcte des déchets.
VIDER LE SAC COLLECTEUR
POUR PAPIER (fig. 4)
La machine s’éteint lorsque le sac collecteur pour papier
est rempli. Le voyant de contrôle (11) s’allume.
Procéder comme suit :
- Ouvrir la porte. Le voyant de contrôle (8) s’allume.
Si du matériau se trouve encore dans l’une des fentes
d’alimentation, le voyant de contrôle (6) s’allume
également.
- Tirer le cadre du sac (16) avec le sac collecteur pour
papier y accroché (14) ainsi que le bac collecteur pour
CD/DVD (15) hors de la partie inférieure du bâti.
- Retirer le bac collecteur pour CD/DVD, enlever le
sac collecteur pour papier et les vide. L’affichage de
contrôle (11) s’éteint.
12
13
5
fig. 3
- Accrocher le sac vidé au cadre à sac (16), remettre
en place le bac collecteur pour CD/DVD et reglisser
le cadre avec le sac et le bac collecteur pour CD/DVD
dans la partie inférieure du bâti.
- Fermer la porte. Le voyant de contrôle (8) s’éteint.
- Si le voyant de contrôle (6) s’allume, actionner
brièvement la touche de marche avant (3). Le matériau
resté dans la fente d’alimentation est broyé et le voyant
s’éteint.
Remarque: La machine fonctionne uniquement lorsque
la porte est fermée !
VIDER LE BAC COLLECTEUR
POUR CD/DVD (fig. 4)
Remarque : La surveillance du « bac pour CD plein »
est assurée par le comptage des opérations de broyage
effectuées.
La machine s’éteint lorsque le nombre préprogrammé
dans la commande (env. 20 opérations) d’alimentation
en CD/DVD est atteint, la machine s’éteint. Le voyant de
contrôle (10) s’allume.
Procéder comme suit:
- Ouvrir la porte. Le voyant de contrôle (8) s’allume
et le voyant LED de la touche de marche avant (3)
ainsi que le voyant de contrôle (10) clignotent.
- Tirer le cadre du sac (16) avec le sac collecteur pour
papier y accroché (14) ainsi que le bac collecteur
pour CD/DVD (15) hors de la partie inférieure du bâti.
Retirer le bac collecteur pour CD/DVD et le vider.
- Actionner brièvement la touche de marche avant
(3) afin de valider le vidage du bac pour CD/DVD.
L’opération de comptage redémarre à zéro. Le voyant
de contrôle (10) ainsi que le voyant LED de la
touche de marche (3) s’éteignent.
- Accrocher le bac collecteur pour CD/DVD vide au
cadre à sac (16) et glisser le cadre avec le sac et le
bac collecteur dans la partie inférieure du bâti.
- Fermer la porte. Le voyant de contrôle (8) s’éteint.
Remarque: La machine fonctionne uniquement lorsque
la porte est fermée !
AFFICHAGE DYNAMIQUE DE SOLLICITATION :
Afin d’éviter un bourrage de matériau et donc pour
obtenirla destruction continue et efficacedes supports de
données, le degré momentané de sollicitation du moteur
est affiché comme suit en cours de broyage par une
lumière colorée et diffuse dans la fente d’alimentation :
Lumière verte : Sollicitation < 50%
Lumière jaune : Sollicitation 50 - 75%
Lumière rouge : Sollicitation 75 - 100%
15
1417 16
fig. 4fig. 1
9
http://www.monomachines.com/
http://www.monomachines.com/
intimu5
-+
-+

45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
F Traduction de Mode d'emploi d‘origine
Übersetzung der Originalbetriebsanleitung
COMMENT REMEDIER AUX PETITES PANNES
BOURRAGE DE MATERIAU DANS L’APPAREIL:
[Fonction Auto-Reverse]
Si une quantité trop importante de matériau provoque un
bourrage, la machine réagit comme suit:
- Le bloc de coupe se bloque, se déplace ensuite un peu
vers l’arrière (ce qui libère le matériau) et s’arrête. Le
moteur s’éteint. Le voyant de contrôle (6) s’allume.
Procéder comme suit:
Bourrage de papier dans la fente d’alimentation pour
papier (12)
- Enlever le papier introduit.
- Le coupe de bloc avance maintenant automatiquement et
broie les résidus de papier restés dans le bloc de coupe.
En cours de marche avant, le voyant LED de la touche
marche avant (3) s’allume. Le voyant de contrôle (6)
s’éteint.
- Poursuivre le broyage avec une quantité de papier plus
faible.
Bourrage de matériau dans la fente d’alimentation de
CD/DVD (13)
- Enlever le matériau alimenté.
Enlever prudemment le matériau en raison
du risque de blessure par des interfaces à
arêtes vives !
- Le matériau restant est maintenant à nouveau alimenté
automatiquement et est broyé. En cours de marche avant,
le voyant LED de la touche marche (3) avant s’allume.
Le voyant de contrôle (6) s’éteint.
- Si le matériau est passé, poursuivre le broyage selon la
dose correcte.
- Si nécessaire, commuter manuellement le bloc de coupe
en alternance en marche avant et en marche arrière,
jusqu’à ce que le matériau soit entièrement passé et
broyé.
ALIMENTATION DE MATERIAU EN PARALLELE:
Lorsque du matériau est introduit simultanément dans les
deux fentes d’alimentation, la machine réagit comme suit :
- Le bloc de coupe se bloque, se déplace ensuite un peu
vers l’arrière (ce qui libère le matériau) et s’arrête. Le
moteur s’éteint. Le voyant de contrôle (6) s’allume.
- Retirer le matériau de l’une des fentes.
- Actionner brièvement la touche de marche avant (3). Le
matériau situé dans l’autre fente passe dans le bloc de
coupe et est broyé. Le voyant de contrôle (6) s’éteint.
BARRIERE LUMINEUSE OCCUPEE
LORS DE L’OUVERTURE DE PORTE:
Si du matériau se trouve encore dans l’une des fentes
d’alimentation lors de l’ouverture de la porte, le moteur
s’éteint et le bloc de coupe s’arrête. Le voyant de contrôle
(6) s’allume.
Fermer la porte et valider l’état en actionnant brièvement la
touche de marche avant (3). Le matériau présent passe dans
le bloc de coupe et est broyé.
BARRIERE LUMINEUSE OCCUPEE
LORS DE LA MISE EN MARCHE:
Si du matériau se trouve dans l’une des fentes d’alimentation
lors de la mise en marche de la machine, le voyant de
contrôle (6) s’allume.
Retirer le matériau et valider l’état en actionnant brièvement
la touche de marche avant (3).
NETTOYAGE DES
CELLULES PHOTOELECTRIQUES (fig. 5):
Il est possible que des morceaux de papier restent dans la rainure
d’admission (par ex. après un bourrage de papier) et empêchent la
barrière lumineuse « occupée » d’arrêter l’appareil.
Il est possible d’enlever ces morceaux de papier ou de nettoyer les
cellules photoélectriques, soit en introduisant une nouvelle feuille de
papier dans le bloc de coupe, soit en déclenchant la marche arrière
et en passant brièvement un pinceau sur les « yeux » des cellules
photoélectriques.
17
fig. 5 fig. 6
ENTRETIEN / ELIMINATION
MAINTENANCE DU BLOC DE COUPE (CROSS-CUT):
Les blocs de coupe Cross-Cut doivent être lubrifiés après
avoir fonctionné un certain temps.
Si le voyant de contrôle (7) s’allume, procéder comme
suit:
Ouvrir la porte. Le voyant de contrôle (8) s’allume et le voyant
LED de la touche de marche arrière (4) ainsi que le voyant de
contrôle (7) clignotent. Retirer le récipient d’huile (17) (fig. 6) de
son support dans la porte et refermer la porte.
Répandre un peu d’huile sur une feuille de papier et faire passer la
feuille dans le bloc de coupe au travers de la fente d’alimentation de
papier (12).
Le papier est aspiré et l’huile parvient ainsi dans le bloc de coupe.
Remarque: Afin de faire disparaître les voyants de contrôle, il
convient de valider la fin de l’opération de lubrification du bloc
de coupe comme suit:
- Ouvrir la porte jusqu’à ce que le voyant de contrôle (8) s’allume.
Les voyants de contrôle (7) et (4) clignotent.
- Actionner la touche de marche arrière (4) et la maintenir enfoncée
jusqu’à ce que le voyant de contrôle (7) s’éteigne.
CARACTÉRISTIQUES TECHNIQUES
10
PROTECTION DU MOTEUR:
Le moteur s’éteint s’il est surchargé. Le voyant de contrôle
(9) s’allume.
Après une période de refroidissement d’environ 25 à 40
minutes (suivant le modèle et la température ambiante), il
est possible de redémarrer l’appareil.
DYSFONCTIONNEMENT ELECTRIQUE:
Il y a dysfonctionnement électrique si le voyant de contrôle
(9) clignote parallèlement avec le voyant LED de la
touche de fonction (2) ou si seul le voyant de contrôle (8)
clignote. Il n’est pas possible de démarrer la machine.
Dans ce cas, veuillez informer votre distributeur spécialisé.
LISTE DE CONTROLE EN CAS DE PANNES:
Si l’appareil ne fonctionne pas, vérifier les points ci-après:
- La fiche secteur est-elle raccordée au secteur ?
- La porte est-elle fermée ?
- Le sac collecteur pour papier est-il plein ?
Suivre les instructions « VIDER LE SAC COLLECTEUR
POUR PAPIER ».
- Le bac collecteur pour CD/DVD est-il plein ?
Suivre les instructions « VIDER LE BAC COLLECTEUR
POUR CD/DVD ».
- Y a-t-il un bourrage de matériau dans l’appareil ?
Suivre les instructions « BOURRAGE DE MATERIAU
DANS L’APPAREIL ».
- Le moteur a-t-il été surchargé ?
Voir sous « PROTECTION DU MOTEUR ».
Si aucun des points de contrôle n’est pertinent, veuillez
en informer votre distributeur spécialisé.
- Refermer la porte.
Le bloc de coupe commence maintenant automatiquement un
cycle de nettoyage (course marche avant/course marche arrière)
et ensuite il s’éteint. La machine est à nouveau prête à fonctionner.
Pour recommander ultérieurement de l’huile spéciale, voir
« ACCESSOIRES SPECIAUX ».
MODE AUTOMATIQUE ECONOMIE D’ENERGIE:
Lorsque la machine n’est pas utilisée pendant un certain temps, elle
s’éteint automatiquement après environ 5 minutes. Le voyant LED
de la touche de fonction (2) indiquant « prêt à fonctionner » s’éteint.
Actionner brièvement la touche de fonction pour remettre la machine
en marche.
ELIMINATION DE LA MACHINE:
Lorsqu’elle est en fin de durée de vie, toujours éliminer la
machine de façon conforme à l’environnement. Ne jamais
jeter aucune pièce de la machine ou de l’emballage avec
les ordures ménagères.
Modèle Largeur de coupe
papier / CD,DVD Capacité de coupe papier / CD,DVD
Largeur de travail Puissance Niveau de bruit Sevice intermittent
MARCHE / ARRET Dimensions L x P x H Poids
intimus 45SC2 3,8 mm / 8 mm 22-24 feuilles* / 1 pièce 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 31 kg
intimus 45CC3 3,8x30 mm / 8 mm 16-18 feuilles* / 1 pièce 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 45CC4 1,9x15 mm / 8 mm 11-13 feuilles* / 1 pièce 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 60/90SC2 3,8 mm / 8 mm 22-24 feuilles* / 1 pièce 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 3,8x30 mm / 8 mm 16-18 feuilles* / 1 pièce 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 1,9x15 mm / 8 mm 11-13 feuilles* / 1 pièce 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
* se réfère à du papier A4 70g/m2 pour 230 V/50 Hz -10%
ACCESSOIRES SEPARES
Désignation Ordre-No.
Sac en plastique, 440x330x600x0,05 mm (45) 83079
Sac en plastique, 440x330x950x0,05 mm (60/90) 99977
Flacon d’huile special, 110 ml 88035
Notez: Pour les accessoires et pièces détachées,
veuillez contacter votre agent.
Modèle Caractéristiques branchement sur le secteur
tension de raccordement / fréquence / courant absorbé
intimus 45SC2 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 45CC3 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 45CC4 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90SC2 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 60/90CC3 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90CC4 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
http://www.monomachines.com/
http://www.monomachines.com/
+
+
intimus'R)
6G

NL Vertaling van de originele gebruiksaanwijzing
Übersetzung der Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
BELANGRIJKE VEILIGHEIDSWENKEN INBEDRIJFSTELLING
<< Het apparaat mag niet door verscheidene << Gevaar voor verwondingen!
TOEPASSINGSGEBIED:
personen tegelijkertijd worden bediend! Losse onderdelen van kleding,
De data shredder intimus 45/60/90SC2/CC3/
dassen, sie-raden, lang haar of
CC4 is een machine voor het versnipperen van
algemene documenten en van gegevensdragers
Het ontwerp van de veiligheidselementen
berust op een veilige bediening in eenmans- andere losse voorwerpen uit
als CD’s, DVD’s, creditcards en 3,5”-diskettes.
bedrijf. de buurt van de toevoergleuf
De machine mag uitsluitend voor
houden!
het versnipperen van papier en
creditcards en voor het versnipperen
<< Tijdens het versnipperen mogen geen << Gevaar voor verwondingen! Geenvingers
van CD´s, DVD´s en 3,5”-diskettes
andere werzaamheden (b.v. reinigen) aan in de toevoeropening steken!
worden gebruikt!
het toestel worden uitgevoerd!
Het versnipperen van andere
gegevensdragers kan schade aan het
<< Bijgevaar demachine metdehoofd-scha-
apparaat(bijv.vernielingvanhetsnijwerk)
<< Dit toestel is geen speelgoed en mag dus kelaar of noodschakelaar uitschakelen of
tot gevolg hebben.
niet door kinderen worden gebruikt! de stekker uit het stopcontact trekken!
PLAATSING:
De veiligheidstechnische voorzieningen
- Apparaat uitpakken en neerzetten.
(afmetingen, toevoeropeningen, veiligheids- << Voordat de machine wordt geopend de
- Plastic zak in de zakhouder hangen.
schakelaars enz.) van dit toestel garanderen stekker uit het stopcontact trekken!
- Apparaat met de stekker (1) (afb. 2) aan de
opgeenenkelemaniereengevaarloosgebruik Reparatiesmogenalleendooreenvakman
voedingsspanning aansluiten (informatie
door kinderen. worden uitgevoerd!
omtrent de noodzakelijke beveiliging van het
stopcontact zie “TECHNISCHE GEGEVENS”).
De elektrische aansluiting van de
machine moet vrij toegankelijk zijn
en mag zich niet in de buurt van de
machine bevinden!
De machine mag alleen in gesloten
en verwarmde (10-25 °C) vertrekken
worden gebruikt!
BEDIENING
BEDIENINGSELEMENTEN:
1 = Netstekker (afb. 2)
Met de aansluiting van de machine met
de netstekker aan het spanningsnet
is de machine in de eerste instantie
uitgeschakeld.
2 = Functietoets (afb. 1)
„Bedrijfsgereed“ / „Uit“ / „Stop“
Deze toets heeft drie functies:
a) „Bedrijfsgereed“
Door kort op deze toets te drukken
wordt de machine op “Bedrijfsgereed”
geschakeld.
Tegelijk gaat de geïntegreerde LED-
weergave branden.
b) „Uit“
Wanneer deze toets in de bedrijfsmodus
“Bedrijfsgereed” gedurende ca. 3
sec. ingedrukt, wordt de machine
uitgeschakeld.
Aanwijzing: Wanneer de machine
gedurende ca. 5 minuten niet wordt
gebruikt, schakelt de machine
automatisch uit.
c) „Stop“
Wanneer deze toets bij een draaiend
snijwerk kort wordt ingedrukt, wordt het
uitgeschakeld en blijft staan.
3 = Vooruittoets (afb. 1)
Deze toets heeft twee functies:
a) Wanneer deze toets kort wordt
ingedrukt, draait het snijwerk een
paar seconden verder, bijv. om in het
snijwerk achtergebleven versnipperd
materiaal uit te voeren. Tegelijk gaat
de geïntegreerde LED-weergave
branden.
b) Wanneerdeze toets gedurende ca.twee
seconden wordt ingedrukt, draait het
snijwerk continu verder en de machine
kan niet worden gevuld. Tegelijk gaat
de geïntegreerde LED-weergave
branden.
4 = Achteruittoets (afb. 1)
Wanneer deze toets wordt bediend draait
het snijwerk een poosje achteruit. Tegelijk
gaat de geïntegreerde LED-weergave
branden.
5 = Lichtgordijn (vooruit draaien) (afb. 3)
Start de versnipperprocedure zodra
er materiaal in één van de twee
toevoerschachten wordt gedaan. Tegelijk
gaat de LED-weergave van de
vooruittoets branden.
6 = Controlelampje (afb. 1)
„Materiaalophoping in het apparaat“
/ „Materiaaltoevoer parallel“ /
„Lichtgordijn bedekt bij deuropening of
bij het inschakelen“
Voor de aanpak zie de betreffende
beschrijving in het hoofdstuk “STORING”.
a) „Materiaalophoping in het apparaat“
Gaat branden wanneer er te veel
materiaal in het snijwerk is ingevoerd.
Hetsnijwerkblokkeert,draaitvervolgens
een stuk achteruit en blijft dan staan. De
motor wordt uitgeschakeld.
b) „Materiaaltoevoer parallel“
Gaat branden, wanneer in beide
schachtentegelijkmateriaalisingevoerd.
Het snijwerk stopt, draait vervolgens
een stuk achteruit en blijft dan staan. De
motor wordt uitgeschakeld.
c) „Lichtgordijn bedekt
bij deuropening”
Gaat branden, wanneer er bij het
openen van de deur nog materiaal in
één van de twee toevoerschachten zit.
Het snijwerk gaat stilstaan. De motor
wordt uitgeschakeld.
d) „Lichtgordijn bedekt
bij het inschakelen”
Gaat branden, wanneer er bij
het inschakelen van de machine
nog materiaal in één van de twee
toevoerschachten zit.
3
9
10
11
4
6
7
8
2 1
12
13
5
afb. 1 afb. 2 afb. 3
11
http://www.monomachines.com/
http://www.monomachines.com/
intimu5
~
(J)~
(tJ
~
I
•
®
~ ~.
1\ l
Ie
~
+
+
+

45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
NL Vertaling van de originele gebruiksaanwijzing
Übersetzung der Originalbetriebsanleitung
BEDIENING
BEDIENINGSELEMENTEN:
7 = Controlelampje (afb. 1)
„Snijwerk met olie smeren“
Gaat branden, wanneer het snijwerk van de
Cross-Cut-versie met olie gesmeerd moet
worden. Het smeren moet met de achteruittoets
(4) worden bevestigd (zie beschrijving bij
“ONDERHOUD SNIJWERK”).
8 = Controlelampje (afb. 1)
„Deur open“ / „Deurstoring“
a) „Deur open“
Gaat branden, wanneer de deur van de
onderkast open is. De machine wordt
automatisch uitgeschakeld en kan niet
worden opgestart, zolang de deur open
staat.
b) „Elektrische storing“
Knippert, wanneer er een elektrische
storing aan de deursensors is opgetreden.
De machine wordt uitgeschakeld. Neem
contact op met uw dealer.
9 = Controlelampje (afb. 1)
„Overbelasting motor“ /
„Elektrische storing“
Voor de aanpak zie de betreffende beschrijving
in het hoofdstuk “STORING”.
a) „Motorbeveiliging“
Gaat branden, wanneer de motor overbelast
is geraakt en is uitgeschakeld. De machine
kan gedurende de afkoelfase van de motor
niet worden opgestart.
b) „Elektrische storing“
Knippert,wanneerer een elektrische storing
aan de bedieningsprint is opgetreden.
Tegelijk gaat de LED-weergave van
functieschakelaar (2) knipperen. De machine
wordt uitgeschakeld. Neem contact op met
uw dealer.
10 = Controleweergave
„CD/DVD-bak vol“ (afb. 1)
Gaat branden, wanneer de CD/DVD-bak vol is
en geledigd moet worden. Het snijwerk voor de
CD/DVD-versnippering wordt uitgeschakeld.
De lediging van de CD/DVD-bak moet aan de
vooruittoets (3) worden bevestigd.
Aanwijzing: Het snijwerk voor de
papierversnippering kan verder worden
gebruikt.
11 = Controleweergave
„Papier-opvangzak vol“ (afb. 1)
Gaat branden, wanneer de opvangzak voor
papier vol is en geledigd moet worden. Het
snijwerk voor de papierversnippering wordt
uitgeschakeld.
Aanwijzing: Het snijwerk voor de CD/DVD-
versnippering kan verder worden gebruikt.
12 = Papiertoevoerschacht (afb. 3)
13 = CD/DVD-toevoerschacht (afb. 3)
14 = Opvangzak voor papier vol“ (afb. 4)
15 = Opvangbak CD/DVD (afb. 4)
16 = Zakframe (afb. 4)
17 = Oliereservoir (afb. 4, 6)
3
9
10
11
4
6
7
8
2
De shredder mag in geen enkel geval als
zitgelegenheid of als opstapje worden
gebruikt. Gevaar voor vallen door
materiaalbreuk!
MACHINE INSCHAKELEN
Om de machine op “Bedrijfsgreed” te schakelen gaat
u als volgt te werk:
- Functietoets (2) kort bedienen.
- De LED-weergave van de functietoets (2) gaat
voor “Bedrijfsgereed” branden.
- De machine kan worden gevuld.
MATERIAALTOEVOER:
Papier door de papiertoevoerschacht (12) (afb. 3) in
het snijwerk doen.
Gegevensdragers (CD, DVD of creditcard) apart
door de apart aangebrachte CD/DVD-toevoerschacht
(13) (afb. 3) in het snijwerk doen.
De machine schakelt automatisch op vooruitdraaien,
trekt het materiaal naar binnen en schakelt na de
versnipperingsprocedure automatisch uit.
Bij de toevoer van papier mogen nooit
tegelijkertijd CD´s / DVD´s worden
toegevoerd of omgekeerd!
Aanwijzingen: Voor het versnipperen van
lichtdoorlatende folies moet de machine handmatig
op vooruitdraaien worden gezet (vooruittoets (3) ca.
2 sec. ingedrukt houden).
Door een korte bevestiging met de functietoets
(2) (“Stop”-functie) kan de versnipperprocedure te
allen tijde worden gestopt. Om door te gaan moet
de vooruittoets (3) ca. 2 sec. ingedrukt worden
gehouden.
Wanneer de machine gedurende een periode van ca.
5 minuten niet wordt gebruikt, schakelt de machine
uit.
Doe nooit meer dan de maximaal
aangegeven hoeveelheid materiaal
in de machine (zie “TECHNISCHE
GEGEVENS”)!
Mocht er ondanks dat te veel materiaal
in het snijwerk terechtkomen, kijk dan bij
“STORING” “MATERIAALOPHOPING IN
HET APPARAAT”.
Voor de juiste afvalscheiding zorgen twee
afzonderlijk aangebrachte afvalbakken.
LEDIGEN OPVANGZAK VOOR PAPIER (afb. 4)
Wanneer de opvangzak voor papier vol is, schakelt de
machine uit. Het controlelampje (11) gaat branden.
Ga als volgt te werk:
- Deur openen. Het controlelampje (8) gaat
branden. Wanneer er nog materiaal in één van de
toevoerschachten aanwezig is, gaat bovendien het
controlelampje (6) branden.
- Het zakframe (16) met ingehangen opvangzak voor
papier (14) en ingezette CD/DVD-bak (15) uit de
onderkast schuiven.
- De CD/DVD-bak verwijderen, de opvangzak
voor papier verwijderen en de inhoud legen. De
controleweergave (11) gaat uit.
12
13
5
- De geleegde zak in het zakframe (16) hangen, de
CD/DVD-bakterugplaatsenenhetframemetzaken
CD/DVD-bak weer terug in de onderkast schuiven.
- Deur sluiten. Het controlelampje (8) dooft.
- Indien het controlelampje (6) brandt, drukt u
even op de vooruittoets (3). In de toevoerschacht
gebleven materiaal wordt versnipperd en de
weergave dooft.
Aanwijzing: De machine draait alleen bij gesloten
deur!
LEDIGEN OPVANGBAK VOOR CD/DVD (afb. 4)
Aanwijzing: DE “CD-bak vol”-bewaking gebeurt door
tellen van de uitgevoerde versnipperingsprocedures.
Wanneerhetindebesturingvoorafgeprogrammeerde
aantal (ca. 20 stuks) toegevoerde CD/DVD‘s is
bereikt, schakelt de machine uit. Het controlelampje
(10) gaat branden.
Ga als volgt te werk:
- Deuropenen.Hetcontrolelampje (8)gaatbranden
en de LED-weergave van de vooruittoets (3) en
de controleweergave (10) knipperen.
- Het zakframe (16) met ingehangen opvangzak (14)
en ingezette CD/DVD-bak (15) uit de onderkast
trekken, de CD/DVD-bak verwijderen en de inhoud
legen.
- Druk even op de vooruittoets (3) om de lediging van
de CD/DVD-bak te bevestigen. Het tellen begint
weer bij nul. Het controlelampje (10) en de LED-
weergave van de vooruittoets (3) doven.
- De geleegde CD/DVD-bak terug in het zakframe
(16) plaatsen en het frame met zak en opvangbak
terug in de onderkast schuiven.
- Deur sluiten. Het controlelampje (8) dooft.
Aanwijzing: De machine draait alleen bij gesloten
deur!
DYNAMISCHE LASTWEERGAVE:
Om een vastlopen van materiaal te voorkomen en
op die manier een continue en effectieve vernietiging
van de gegevensdragers te bereiken, wordt tijdens de
versnipperingsprocedure de momentele belasting van
de motor door een qua kleur afgestemd diffuus licht in
de toevoerschacht als volgt aangegeven:
Groen licht: Belasting < 50%
Geel licht: Belasting 50 - 75%
Rood licht: Belasting 75 - 100%
15
1417 16
afb. 1 afb. 3 afb. 4
12
http://www.monomachines.com/
http://www.monomachines.com/
+

45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
NL Vertaling van de originele gebruiksaanwijzing
Übersetzung der Originalbetriebsanleitung
STORING
MATERIAALOPHOPING IN HET APPARAAT:
(Auto-Reverse-functie)
Wanneer er door te veel toevoer materiaal vast loopt,
reageert de machine als volgt:
- Het snijwerk blokkeert, draait vervolgens een stuk
achteruit (materiaal wordt vrijgegeven) en blijft
dan staan. De motor wordt uitgeschakeld. Het
controlelampje (6) gaat branden.
Ga als volgt te werk:
Papier loopt vast in de papiertoevoerschacht (12)
- Teruggevoerd papier uitnemen.
- Snijwerk draait automatisch vooruit en versnippert
de rest papier die nog in het snijwerk zit. Tijdens het
vooruitdraaien brandt de LED-weergave van de
vooruittoets (3). Het controlelampje (6) dooft.
- Ga door met het versnipperen van kleinere
papierhoeveelheden.
Vastgelopen materiaal in de CD/DVD-toevoerschacht
(13)
- Teruggevoerd materiaal uitnemen.
Neem het materiaal voorzichtig uit omdat
er gevaar voor snijwonden door scherpe
randen heerst!
- Hetresterendemateriaalwordtnuautomatischopnieuw
naar het snijwerk getransporteerd en versnipperd.
Tijdens het vooruitdraaien brandt de LED-weergave
van de vooruittoets (3). Het controlelampje (6)
dooft.
- Ga wanneer het materiaal is verwerkt verder met het
versnipperen in de juiste dosering.
- Indien noodzakelijk moet het snijwerk handmatig
afwisselend zo lang voor- en achteruit worden
geschakeld tot het materiaal volledig is doorgedraaid
en versnipperd.
MATERIAALTOEVOER PARALLEL:
Wanneer er aan beide toevoerschachten tegelijkertijd
materiaal wordt toegevoerd, reageert de machine als
volgt:
- Het snijwerk blokkeert, draait vervolgens een stuk
achteruit (materiaal wordt vrijgegeven) en blijft
dan staan. De motor wordt uitgeschakeld. Het
controlelampje (6) gaat branden.
- Haal het materiaal uit één van de schachten.
- Druk even op de vooruittoets (3). Het materiaal van
de andere schacht wordt naar het snijwerk geleid en
versnipperd. Het controlelampje (6) dooft.
LICHTGORDIJN BELEGD BIJ DEUROPENING:
Wanneerer zich bij het openenvan de deur nogmateriaal
in één van de twee toevoerschachten bevindt, schakelt
de motor uit en het snijwerk stopt. Het controlelampje
(6) gaat branden.
Sluit de deur en bevestig de situatie door kort op de
vooruittoets (3) te drukken. Het aanwezige materiaal
wordt naar het snijwerk geleid en versnipperd.
LICHTGORDIJN BELEGD
BIJ HET INSCHAKELEN:
Mocht er bij het inschakelen van de machine materiaal
in één van de twee toevoerschachten zitten, gaat het
controlelampje (6) branden.
Verwijder het materiaal en bevestig de situatie door kort
op de vooruittoets (3) te drukken.
REINIGING VAN DE FOTOCELLEN (afb. 5):
Wanneer er stukken papier in de invoerspleet terecht
komen (bijv. na een papierophoping) is het mogelijk dat
het apparaat vanwege een “bedekt” lichtgordijn niet meer
uitschakelt.
U kunt de stukken papier verwijderen of de fotocel
reinigen door nog een vel papier in het snijwerk te doen
of de machine op achteruitdraaien zetten en met een
kwastje even over de “ogen” van de fotocel te vegen.
17
afb. 5 afb. 6
ONDERHOUD / AFDANKEN
ONDERHOUD SNIJWERK (CROSS CUT):
Cross-Cut-snijwerken moeten na een bepaalde
tijd van werking met olie worden ingesmeerd.
Wanneer de controleweergave (7) gaat
branden, gaat u als volgt te werk:
Deur openen. Het controlelampje (8) gaat branden
en de LED-weergave van de achteruittoets (4) en
het controlelampje (7) knipperen. Oliereservoir (17)
(afb. 6) uit de houder in de deur halen en de deur weer
sluiten.
Verdeel iets olie op een vel papier en voer het vervolgens
door de papierschacht (12) het snijwerk in.
Het papier wordt ingetrokken en de olie komt op die
manier in het snijwerk terecht.
Aanwijzing: Om de weergave te wissen moet na het
uitvoeren van de oliesmering van het snijwerk deze
procedure als volgt worden bevestigd:
- Open de deur zo ver tot het controlelampje (8)
gaat branden. De controlelampjes (7) en (4)
knipperen.
13
MOTORBEVEILIGING:
Mocht de motor overbelast worden, schakelt hij uit. Het
controlelampje (9) gaat branden.
Na een afkoelfase van ca. 25-40 minuten (afhankelijk van
het model en de ruimtetemperatuur) kunt u het apparaat
opnieuw opstarten.
ELEKTRISCHE STORING:
Wanneer de controleweergave (9) samen met de
LED-weergave van de functieschakelaar (2) of alleen
de controleweergave (8) knippert, is er sprake van
een elektrische storing. De machine kan niet worden
opgestart.
Neem in dit geval contact op met uw dealer.
CHECKLIJST BIJ STORINGEN:
Mochthet apparaat niet functioneren, dientude volgende
punten te controleren:
- is de netstekker aan het spanningsnet aangesloten?
- is de deur gesloten?
- is de opvangzak voor papier vol?
Volg de instructies vermeld bij „LEDIGEN VAN DE
OPVANGZAK VOOR PAPIER“.
- is de opvangbak voor CD/DVD vol?
Volg de instructies vermeld bij „LEDIGEN VAN DE
OPVANGBAK VOOR CD/DVD“.
- is er materiaal vastgelopen in het apparaat?
Volgdeinstructiesvermeldbij“MATERIAALOPHOPING
IN HETAPPARAAT”.
- is de motor overbelast?
Zie “MOTORBEVEILIGING”.
Wanneer geen van de te controleren punten van
toepassing zijn, neem dan contact op met uw dealer.
- Achteruittoets (4) indrukken en ingedrukt houden tot
het controlelampje (7) dooft.
- Deur weer sluiten.
Het snijwerk begint nu automatisch met een
reinigingscyclus(vooruit/achteruit)enschakeltvervolgens
uit. De machine is weer gebruiksklaar. Voor bijbestelling
van de speciale olie, zie “SPECIAAL TOEBEHOREN”.
AUTOMATISCHE ENERGIEBESPARING:
Wanneer de machine gedurende een poos niet wordt
gebruikt, schakelt ze automatisch na 5 min. uit. De LED-
weergave van de functietoets (2) voor “Bedrijfsgereed”
dooft. Druk voor het opnieuw inschakelen even op de
functietoets.
MACHINE WEGDOEN:
Doe de machine aan het einde van haar
levensduur altijd op een milieuvriendelijke
manier weg. Doe geen delen van de machine
of van de verpakking bij het huisvuil.
TECHNISCHE GEGEVENS
Model Snijbreedte
papier / CD,DVD Capaciteit papier / CD,DVD Werkbreedte Vermogen Geluidsniveau Pauze inschakelen AAN / UIT Afmetingen B x D x H Gewicht
intimus 45SC2 3,8 mm / 8 mm 22-24 blad* / 1 stuk 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 31 kg
intimus 45CC3 3,8x30 mm / 8 mm 16-18 blad* / 1 stuk 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 45CC4 1,9x15 mm / 8 mm 11-13 blad* / 1 stuk 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 60/90SC2 3,8 mm / 8 mm 22-24 blad* / 1 stuk 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 3,8x30 mm / 8 mm 16-18 blad* / 1 stuk 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 1,9x15 mm / 8 mm 11-13 blad* / 1 stuk 260 mm 0,7 kW ca. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
* van toepassing op A4-papier 70g/m2bij 230V/50Hz -10%
SPECIALE TOEBEHOREN
Benaming Best. nr.
Plastic zak, 440x330x600x0,05 mm (45) 83079
Plastic zak, 440x330x950x0,05 mm (60/90) 99977
Flesje olie, 110 ml 88035
Opmerking: Voor het nabestellen van speciale to-
ebehoren en voor reserveonderdelen kunt u bij uw
dealer terecht.
Model Gegevens aansluiting stroomnet
spanning / frequentie / inkomende stroom
intimus 45SC2 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 45CC3 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 45CC4 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90SC2 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 60/90CC3 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90CC4 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
http://www.monomachines.com/
http://www.monomachines.com/
+
-
II
intimu5

E Traducción de Instrucciones de uso originales
Übersetzung der Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
INDICACIONES DE SEGURIDAD IMPORTANTES PUESTA EN SERVICIO
<< ¡Elaparatonodebeseroperadoporvarias << ¡Peligro de lesión! No acercar a
CAMPO DE APLICACIÓN:
personas al mismo tiempo! laapertura dealimentación pie-
La destructora de datos intimus 45/60/90SC2/CC3/
zas sueltas de ropa, corbatas,
CC4 es una máquina que se ha concebido para el
desmenuzamiento de documentos corrientes, así
La concepción de los elementos de seguri-
dad se basa en un manejo sin peligro en un bisutería, cabello largo u otros
como de soportes de datos, como discos CD, DVD,
„servicio por una sola persona“. objetos sueltos!
tarjetas de crédito y disquetes de 3,5”.
¡La máquina solamente debe ser utilizada
<< ¡Durante el proceso de trituración no << ¡Peligrodelesión!Nointroducirlosdedos
para el desmenuzamiento de papel y
se deben efectuar otros trabajos en la en la apertura de alimentación!
tarjetas de crédito, así como de discos
máquina (p. ej. limpieza etc.)!
CD y DVD y disquetes 3,5”!
Eldesmenuzamientode otro tipo de soportes
<< ¡La máquina no es un juguete y no es << ¡En caso de emergencia desconectar el
de datos puede producir daños en el aparato
apropiada para el empleo y uso por parte aparato usando el interruptor principal o
(p. ej. destrucción del mecanismo de corte,
de niños! el interruptor de emergencia, o extraer la
etc.).
El concepto global en razón de la seguridad clavija de red!
COLOCACIÓN:
(dimensiones, orificios de alimentación,
- Desembale y coloque el aparato.
desconexiones de seguridad, etc.) de esta << Antes de abrir el aparato hay que extraer
- Cuelgue el saco de plástico en el marco del saco.
máquina no incluye ningún tipo de garantía la clavija de red!
- Enchufe el aparato a la red (1) (Fig. 2) (ver las
en cuanto a un manejo inofensivo por parte ¡Lasreparacionessolamentedebeefectu-
indicaciones sobre el fusible previo necesario
de niños. arlas un técnico especialista!
del tomacorriente en “CARACTERÍSTICAS
TÉCNICAS”).
¡La toma de conexión a la red de la
máquina tiene que encontrarse en un
lugar fácilmente accesible y en las
inmediaciones de la máquina!
¡La máquina sólo se deberá usar en
recintos cerrados y con temperaturas
comprendidas entre 10 – 25ºC.
MANEJO
ELEMENTOS DE MANDO:
1 = Clavija de enchufe a la red (Fig. 2)
Alenchufar la máquinaatravésde la clavija
de enchufe a la red eléctrica, la máquina se
encuentra en primer lugar desconectada.
2 = Pulsador funcional (Fig. 1)
“Listo para el uso” / “Apagado” /
“Parada”
Este pulsador comprende tres funciones:
a) “Listo para el uso”
Accionando brevemente este pulsador
se conecta el equipo en el modo de
funcionamiento “listo para el uso”.
Al mismo tiempo se encenderá el
indicador piloto integrado .
b) “Apagado”
Si se acciona este pulsador en el
modo de funcionamiento “Listo para el
uso” aprox. por 3 seg., la máquina se
desconectará.
Nota: Sila máquina no se utilizadurante
un periodo de tiempo de aprox. 5 min.,
se apagará automáticamente.
c) “Parada”
Al accionar brevemente este pulsador
mientras el mecanismo de corte está
en marcha, se desconectará éste y se
quedará parado.
3 = Pulsador de avance (Fig. 1)
Este pulsador comprende dos funciones:
a) Accionando brevemente este pulsador,
el mecanismo de corte avanzará unos
pocos segundos, por ejemplo, para
sacar el material que aún se encuentra
en el mecanismo de corte. Al mismo
tiempo se encenderá el indicador piloto
integrado .
b) Si este pulsador se mantiene oprimido
durante unos dos segundos, el
mecanismo de corte avanzará de modo
continuo,por lo que el máquinase podrá
suministrar con material. Al mismo
tiempo se encenderá el indicador piloto
integrado .
4 = Pulsador de retroceso (Fig. 1)
El mecanismo de corte retrocede
brevemente al accionar este pulsador. Al
mismo tiempo se encenderá el indicador
piloto integrado .
5 = Barrera fotoeléctrica (avance) (Fig. 3)
Inicia el proceso de desmenuzamiento en
el momento de introducir material en una
de las dos ranuras de alimentación. Al
mismo tiempo se encenderá el indicador
piloto del pulsador de avance.
6 = Indicador de control (Fig. 1)
“Material atascado en el aparato” /
“Alimentación de material en paralelo”
/ “Barrera fotoeléctrica tapada por
apertura de puerta o por conexión”
Para el modo de proceder consulte la
descripcióncorrespondienteen el apartado
“AVERÍA”.
a) “Material atascado en el aparato”
Se encenderá al introducir demasiado
material en el mecanismo de corte.
El mecanismo de corte se bloquea,
retrocede a continuación un poco y se
para. El motor se desconecta.
b) “Alimentación de
material en paralelo”
Se enciende si se alimenta material
al mismo tiempo por ambas ranuras.
El mecanismo de corte se detiene,
retrocede a continuación un poco y se
para. El motor se desconecta.
c) “Barrera fotoeléctrica tapada
por apertura de puerta”
Se enciende si al abrir la puerta
sigue habiendo material en una de
las dos ranuras de alimentación. El
mecanismo de corte se para. El motor
se desconecta.
d) “Barrera fotoeléctrica tapada
por conexión”
Se enciende si al conectar la máquina
sigue habiendo material en una de las
dos ranuras de alimentación.
3
9
10
11
4
6
7
8
2 1
12
13
5
Fig. 1 Fig. 2 Fig. 3
14
http://www.monomachines.com/
http://www.monomachines.com/
+
+
+

45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
E Traducción de Instrucciones de uso originales
Übersetzung der Originalbetriebsanleitung
MANEJO
ELEMENTOS DE MANDO:
7 = Indicador de control (Fig. 1)
“Engrasar mecanismo de corte”
Se enciende cuando el mecanismo de corte de la
versión Cross-Cut (cruzado) se tiene que engrasar.
El proceso de engrase se tiene que confirmar
con el pulsador de retroceso (4) (ver descripción
en “MANTENIMIENTO DEL MECANISMO DE
CORTE”).
8 = Indicador de control (Fig. 1)
“Puerta abierta” / “Avería eléctrica”
a) “Puerta abierta”
Se enciende si la puerta del armario inferior está
abierta.Elaparatosedesconectaautomáticamente
y no se puede conectar mientras la puerta siga
estando abierta.
b) “Avería eléctrica”
parpadea,siha surgido una avería eléctrica en los
sensores de la puerta. El aparato se desconecta.
Avise al comercio especializado más cercano.
9 = Indicador de control (Fig. 1)
“Sobrecarga de motor” / “Avería eléctrica”
Para el modo de proceder consulte la descripción
correspondiente en el apartado “AVERÍA”.
a) “Guardamotor”
Se enciende cuando el motor se ha sobrecargado
y desconectado. La máquina no se puede activar
durante la fase de enfriamiento del motor.
b) “Avería eléctrica”
parpadea, si ha surgido una avería eléctrica
dentro de la placa de circuitos impresos del
sistema de mando.Al mismo tiempo se encenderá
el indicador piloto del pulsador funcional (2).
La máquina se desconecta. Avise al comercio
especializado más cercano.
10 = Indicador de control
“Recipiente CD/DVD lleno” (Fig. 1)
Se enciende cuando el recipiente de CD/DVD está
lleno y se tiene que vaciar El mecanismo de corte
parael desmenuzamiento de CD/DVDse desconecta.
El proceso de vaciado del recipiente de CD/DVD se
tiene que confirmar con el pulsador de avance (3).
Nota:Elmecanismodecorteparaeldesmenuzamiento
de papel puede seguir funcionando.
11 = Indicador de control
“Saco recolector de papel lleno” (Fig. 1)
Se enciende cuando el saco recolector para papel
estállenoyse tiene que vaciar.Elmecanismodecorte
para el desmenuzamiento de papel se desconecta.
Nota:Elmecanismodecorteparaeldesmenuzamiento
de CD/DVD puede seguir funcionando.
12 = Ranura de alimentación de papel (Fig. 3)
13 = Ranura de alimentación de CD/DVD (Fig. 3)
14 = Saco recolector para papel (Fig. 4)
15 = Recipiente recolector de CD/DVD (Fig. 4)
16 = Bastidor del saco (Fig. 4)
17 = Botellita de aceite (Fig. 4, 6)
3
9
10
11
4
6
7
8
2
La destructora no se debe utilizar nunca como
asiento ni como taburete. ¡Peligro de caída por
rotura de material!
CÓMO CONECTAR EL APARATO:
Para conectar el aparato en “listo para el uso” proceda como
sigue:
- Accione brevemente el pulsador funcional (2).
- El indicador piloto del pulsador funcional (2) se
encenderá para la función “Listo para el uso”.
- A continuación se puede empezar a alimentar el aparato
con papel.
ALIMENTACIÓN DE MATERIAL:
Introduzca papel por la ranura de alimentación de papel (12)
(Fig. 3) al mecanismo de corte.
Introduzca los soportes de datos (CD, DVD o tarjeta de
crédito), uno a uno, por la ranura de alimentación de CD/
DVD, dispuesta separadamente, (13) (Fig. 3) al mecanismo
de corte.
El aparato se conecta automáticamente a la marcha de
avance, mete el material y se desconecta automáticamente
después de haber finalizado la etapa de desmenuzamiento.
¡Mientras se introduzca papel no se deberá
introducir nunca al mismo tiempo CD/DVD o
a la inversa!
Notas: Para el desmenuzamiento de láminas transparentes
se tiene que conectar la máquina a mano en el modo de
funcionamiento de avance (mantenga accionado el pulsador
de avance (3) durante unos 2 segundos).
Accionando brevemente el pulsador funcional (2) (función de
“Parada”) se puede detener en todo momento la etapa de
desmenuzamiento. Para continuar, mantenga accionado el
pulsador de avance (3) durante 2 segundos.
Si la máquina no se utiliza durante un periodo de tiempo de
aprox. 5 min. se desconecta.
¡No introduzca nunca en el aparato más
material del indicado como máximo (consulte
el apartado “DATOS TÉCNICOS”)!
En el caso de que se haya introducido de todos
modos demasiado material en el mecanismo
de corte, consulte en “AVERÍAS” en el apartado
“MATERIAL ATASCADO EN EL APARATO”.
El recipiente recolector tiene dos compartimentos
separados que sirven para clasificar correctamente las
basura.
CÓMO VACIAR EL SACO RECOLECTOR
PARA PAPEL (Fig. 4):
En cuanto el saco recolector se haya llenado de papel, el
aparato se desconectará. El indicador de control (11) se
enciende. Proceda como sigue:
- Abra la puerta. El indicador de control (8) se enciende.
Si aún queda material en una de las ranuras de
alimentación, el indicador de control (6) se encenderá
también ahora.
- Sacar de la parte inferior de la carcasa el bastidor del
saco (16) con el saco colector de papel puesto (14) y el
recipiente para CDs y DVDs (15) colocado.
- Sacar el recipiente para CDs y DVDs y el saco colector de
papel; vaciar el contenido. El piloto de control (11) se
apaga.
12
13
5
- Enganchar el saco vacío en el bastidor (16), colocar el
recipiente para CDs y DVDs y desplazar de nuevo hacia
dentro de la carcasa el bastidor con el saco y el recipiente
de CDs y DVDs.
- Cierre la puerta. El indicador de control (8) se apaga.
- Si el indicador de control (6) está encendido, confirme
brevemente con el pulsador de avance (3). El material
que se había quedado en la ranura de alimentación es
desmenuzado y el indicador se apaga.
Nota: ¡La máquina sólo funciona con la puerta cerrada!
CÓMO VACIAR EL RECIPIENTE RECOLECTOR
PARA CD/DVD (Fig. 4):
Nota: El sistema de vigilancia “Recipiente CD lleno”
funciona mediante recuento de los procesos realizados de
desmenuzamiento.
Al alcanzar el mando un número programado previamente
(aprox. 20 unidades) de CD/DVD introducidos, el aparato se
desconectará. El indicador de control (10) se enciende.
Proceda como sigue:
- Abra la puerta. El indicador de control (8) se enciende
y el indicador piloto del pulsador de avance (3) así
como el indicador de control (10) parpadean.
- Sacar el bastidor del saco (16) con el saco colector (14)
y el recipiente de CDs y DVDs (15) puestos de la parte
inferior de la carcasa, tomar el recipiente de CDs y DVDs
y vaciarlo.
- Accione brevemente el pulsador de avance (3) para
confirmar el vaciado del recipiente CD/DVD. El recuento
comienza otra vez desde cero. El indicador de control
(10) así como también el indicador piloto del pulsador
de avance (3) se apagan.
- Colocar el recipiente de CDs y DVDs vacío en el bastidor
del saco (16) y desplazar de nuevo hacia dentro de la
parte inferior de la carcasa el bastidor con el saco y el
recipiente.
- Cierre la puerta. El indicador de control (8) se apaga.
Nota: ¡La máquina sólo funciona con la puerta cerrada!
INDICADOR DINÁMICO DE CARGA:
Afin de evitar el atasco de material y, por lo tanto, lograr una
destrucción continuada y efectiva de los soportes de datos,
se indica - durante la etapa de desmenuzamiento - el grado
momentáneo de carga del motor mediante una luz difusa,
determinada por el color, en la ranura de alimentación, como
sigue:
Luz verde: Carga < 50%
Luz amarilla: Carga 50 -75%
Luz roja: Carga 75 -100%
15
1417 16
Fig. 1 Fig. 3 Fig. 4
15
http://www.monomachines.com/
http://www.monomachines.com/
,
•
intimu5

E
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
Traducción de Instrucciones de uso originales
Übersetzung der Originalbetriebsanleitung
AVERIA
MATERIAL ATASCADO EN EL APARATO:
(Función de auto-retroceso)
Si se produce un atasco debido a un exceso de material
introducido, el aparato reacciona como sigue:
- El mecanismo de corte se bloquea, retrocede a continuación
un poco (material se libera) y se para. El motor se desconecta.
El indicador de control (6) se enciende.
Proceda como sigue:
Papel atascado en la ranura de alimentación de papel (12)
- Retire el papel retrocedido.
- Una vez hecho esto, el mecanismo de corte avanzará
automáticamente y desmenuzará el resto de papel contenido
en el mecanismo de corte. El indicador piloto integrado del
pulsador de avance (3) está encendido durante el avance. El
indicador de control (6) se apaga.
- Continúecon el desmenuzamientointroduciendounacantidad
menor de papel.
Material atascado en la ranura de alimentación de CD/DVD
(13)
- Retire el material retrocedido.
¡Retire el material con sumo cuidado, porque se
puede cortar en los puntos afilados de corte!
- A continuación, el material restante se vuelve a transportar
automáticamente al mecanismo de corte y se desmenuza. El
indicador piloto integrado del pulsador de avance (3) está
encendido durante el avance. El indicador de control (6)
se apaga.
- En cuanto el material haya pasado por el mecanismo de
corte, podrá seguir con el desmenuzamiento pero dosificando
correctamente.
LIMPIEZA DE LAS FOTOCÉLULAS (Fig. 5):
En el caso de que se hayan quedado papeles adheridos en la ranura
de entrada (p. ej. tras un atasco de papel) es posible que el aparato
no se desconecte a causa de la fotocélula “tapada”.
Puede retirar los trozos de papel o bien limpiar la fotocélula,
alimentando el mecanismo de corte con una hoja de papel adicional,
o activar la marcha de retroceso del aparato pasando, a continuación,
brevemente un pincel sobre ambas “ópticas” de la fotocélula.
17
Fig. 5 Fig. 6
- Si fuera necesario, conecte el mecanismo de corte a
mano, alternando entre avance y retroceso, hasta que el
material haya pasado por el mecanismo de corte y se haya
desmenuzado.
ALIMENTACIÓN DE MATERIAL EN PARALELO:
Si se introduce material por ambas ranuras de alimentación, la
máquina reaccionará como sigue:
- El mecanismo de corte se bloquea, retrocede a continuación
un poco (material se libera) y se para. El motor se desconecta.
El indicador de control (6) se enciende.
- Retire el material de una de las ranuras.
- Accione brevemente el pulsador de avance (3). El material
restante de la otra ranura se introducirá en el mecanismo de
corte para ser desmenuzado. El indicador de control (6)
se apaga.
BARRERA FOTOELÉCTRICA TAPADA
POR APERTURA DE PUERTA:
Si al abrir la puerta se encontrara aún material en una de
las ranuras de alimentación, el motor se desconectará y el
mecanismo de corte se parará. El indicador de control (6)
se enciende.
Cierre la puerta y confirme la situación accionando brevemente
el pulsador de avance (3). El material restante se introducirá en
el mecanismo de corte para ser desmenuzado.
BARRERA FOTOELÉCTRICA TAPADA POR CONEXIÓN:
Si al conectar la máquina hubiera material en una de las ranuras
de alimentación, el indicador de control se enciende (6).
Retire el material y confirme la situación accionando brevemente
el pulsador de avance (3).
MANTENIMIENTO / ELIMINACIÓN
MANTENIMIENTO DEL MECANISMO DE CORTE
(CORTE CRUZADO/CROSS-CUT):
Después de haber transcurrido un determinado tiempo de
servicio, se deberá aplicar aceite en los mecanismos de
corte cruzado.
Si el indicador de control está encendido (7), proceda
como sigue:
Abra la puerta. El indicador de control (8) se enciende y el indicador
piloto del pulsador de retroceso (4) así como el indicador de
control (7) parpadean. Tome la botellita de aceite (17) (Fig. 6)
situada en el soporte de la puerta y vuelva a cerrar la puerta.
Distribuya un poco de aceite sobre una hoja de papel y, a
continuación, introdúzcala por la ranura de alimentación de papel
(12) al mecanismo de corte.
El papel se mete y el aceite penetrará así en el mecanismo de corte.
Nota: Para borrar el indicador, habrá que confirmar este
proceso, después de haber engrasado el mecanismo de corte,
como sigue:
- Abralapuertahastaqueelindicadordecontrol (8)seencienda.
Los indicadores de control (7) y ( 4) parpadean.
DATOS TÉCNICOS
GUARDAMOTOR:
Si el motor se sobrecarga, se desconectará. El indicador de
control (9) se enciende.
Deje enfriar el aparato unos 25-40 minutos (en función del
modelo y temperatura ambiental) y vuelva a activar entonces el
aparato.
AVERÍA ELÉCTRICA:
Si el indicador de control (9) parpadea en combinación con el
indicador piloto del interruptor funcional (2) o sólo el indicador
de control (8), significa que ha surgido una avería eléctrica.
Con lo que el aparato no se puede activar.
Avise en este caso al comercio especializado más cercano.
LISTA DE VERIFICACIÓN EN LAS AVERÍAS:
Si el aparato no funciona, compruebe los siguientes puntos:
- ¿Se ha conectado la clavija de enchufe a la red de corriente
eléctrica?
- ¿Está la puerta cerrada?
- ¿Esta el saco recolector de papel lleno?
Siga las instrucciones en el apartado “CÓMO VACIAR EL
SACO RECOLECTOR”.
- ¿Está el recipiente recolector para CD/DVD lleno?
Siga las instrucciones en el apartado “CÓMO VACIAR EL
RECIPIENTE RECOLECTOR PARA CD/DVD”.
- ¿Hay material atascado en el aparato?
Sigalas instrucciones en el apartado“MATERIALATASCADO
EN ELAPARATO”.
- ¿Se ha sobrecargado el motor?
Consulte el apartado “GUARDAMOTOR”.
Si su aparato presenta otro problema distinto a los alistados
anteriormente, notifíquelo al comercio especializado más
cercano.
- Accione el pulsador de retroceso (4) y no lo suelte hasta que el
indicador de control (7) se apague.
- Cierre la puerta de nuevo.
Una vez hecho esto, el mecanismo de corte comenzará
automáticamente un ciclo de limpieza (avance/retroceso) y, a
continuación, se desconecta. La máquina vuelve a estar lista para
el uso. Si desea pedir el aceite especial, consulte el apartado
“ACCESORIOS ESPECIALES”.
FUNCIÓN AUTOMÁTICA DE AHORRO ENERGÉTICO:
Si el aparato no se utiliza durante algún tiempo, se desconectará
automáticamente tras unos 5 min. El indicador piloto del pulsador
funcional (2) para “Listo para el uso” se apaga. Accione brevemente
el pulsador funcional para reconectar.
ELIMINACIÓN DEL APARATO USADO:
Elimine el aparato usado al final de su vida útil respetando
siempre las normas medioambientales. No tire las partes
de la máquina ni el embalaje con la basura doméstica.
Modelo Ancho de corte
papel / CD,DVD Rendimiento de corte papel / CD,DVD
Ancho de trabajo Potencia Nivel de ruídos Servicio intermitente
CONECTADO / DESCONECTADO
Dimensiones
A x F x A Peso
intimus 45SC2 3,8 mm / 8 mm 22-24 hojas* / 1 unidad 260 mm 0,7 kW aprox. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 31 kg
intimus 45CC3 3,8x30 mm / 8 mm 16-18 hojas* / 1 unidad 260 mm 0,7 kW aprox. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 45CC4 1,9x15 mm / 8 mm 11-13 hojas* / 1 unidad 260 mm 0,7 kW aprox. 55 dB(A) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 60/90SC2 3,8 mm / 8 mm 22-24 hojas* / 1 unidad 260 mm 0,7 kW aprox. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 3,8x30 mm / 8 mm 16-18 hojas* / 1 unidad 260 mm 0,7 kW aprox. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 1,9x15 mm / 8 mm 11-13 hojas* / 1 unidad 260 mm 0,7 kW aprox. 55 dB(A) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
16
* referido a papel formato A4 70g/m2a 230V/50Hz -10%
ACCESSORIO ESPECIAL
Denominación N° de pedido
Saco de plástico, 440x330x600x0,05 mm (45) 83079
Saco de plástico, 440x330x950x0,05 mm (60/90) 99977
Botellita de aceite, 110 ml 88035
Inicación: En el caso de pedidos ulteriores de acces-
orios especiales y de piezas de repuesto, rogamos se
dirija a nuestro representante oficial.
Modelo Datos de conexión a la red
tensión de conexión / frecuencia / consumo de corriente
intimus 45SC2 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 45CC3 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 45CC4 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90SC2 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 60/90CC3 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90CC4 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
http://www.monomachines.com/
http://www.monomachines.com/
,
•
+
+
-
~I
intimus'R)
6
U

P Tradução das instruções de serviço originais
Übersetzung der Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
INSTRUÇÕES DE SEGURANÇA IMPORTANTES ENTRADA EM FUNCIONAMENTO
<< O aparelho não deve ser manejado por << Risco de ferimento! Manter
ÁREA DE APLICAÇÃO:
várias pessoas ao mesmo tempo! peças de vestuários penden-
A desfibradora de dados intimus 45/60/90SC2/
tes, gravatas, jóias, cabelos
CC3/CC4 é uma máquina que se destina à
destruição de documentos em geral, bem como
Os elementos de segurança servem para
um manejo sem perigo no „servigo por um compridos ou outros abjectos
desuportesde dados, como CDs,DVDs,cartões
só operador“. pendentes afastados da aber-
de crédito e disquetes de 3,5”.
tura para alimentação!
A máquina só pode ser usada para
a destruição de papel e cartões de
<< Durante a operação de corte de papel não << Risco de ferimento! Não colocar as mãos
crédito, bem como de CDs, DVDs e
devem ser realizados outros trabalhos na na abertura para alimentação!
disquetes de 3,5”!
máquina (por exemplo limpezas, etc.)!
A destruição de outros tipos de suportes
de dados pode danificar o aparelho (por
<< Em caso de perigo, desligar a máquina
ex., o mecanismo de corte).
<< A máquina não é brinquedo e não no interruptor principal, ou no interruptor
é apropriada para a utilização por de emergência, ou desligar a ficha da
INSTALAÇÃO:
crianças!
- Desembale a máquina e instale-a.
tomada!
- Pendure o saco de plástico na respectiva
Os aspectos de técnica de segurança
armação.
(dimensões, aberturas de alimentação, << Antes de abrir a máquina deve desligar a
- Ligue a ficha da máquina (1) (Fig. 2) à rede
dispositivos de desligamento de segurança, ficha da tomada!
eléctrica (para indicações sobre o fusível de
etc.) desta máquina não implicam qualquer Todasasreparaçõesdevemserexecutadas
entrada necessário da tomada de rede, veja
garantia de manuseio seguro por crianças. por especialistas!
“DADOS TÉCNICOS”).
A ligação à rede eléctrica da máquina
tem de estar acessível, desimpedida
e perto da máquina!
A máquina só deve ser usada em
espaços fechados e com uma
temperatura amena (10 - 25 °C)!
UTILIZAÇÃO
ELEMENTOS DE COMANDO:
1 = Ficha de ligação à rede (Fig. 2)
Quandose ligaamáquina comarespectiva
ficha à rede eléctrica, ela fica em estado de
desligado.
2 = Botão das funções (Fig. 1)
“Operacional”/”Desligar”/”Parar”
Este botão inclui três funções:
a) “Operacional”
Com um breve toque neste botão, a
máquina fica em estado “Operacional”.
Aomesmotempo,acende-seoindicador
LED integrado .
b) “Desligar”
Mantendo este botão premido no
estado “Operacional” durante aprox. 3
segundos, a máquina desliga-se.
Nota: Se a máquina não for usada
durante aprox. 5 minutos, desliga-se
automaticamente.
c) “Parar”
Com um breve toque neste botão,
estando o mecanismo de corte a
funcionar, este desliga-se e pára.
3 = Botão de avanço (Fig. 1)
Este botão inclui duas funções:
a) Com um breve toque neste botão, o
mecanismo de corte avança durante
alguns segundos, por ex. para fazer
sair o material cortado que tenha aí
ficado. Ao mesmo tempo, acende-se o
indicador LED integrado .
b) Se este botão for mantido premido
durante aprox. dois segundos, o
mecanismo de corte gira continuamente
para a frente e a máquina pode ser
alimentada. Ao mesmo tempo, acende-
se o indicador LED integrado .
4 = Botão de retrocesso (Fig. 1)
Premindo este botão, o mecanismo de
corte gira, por instantes, para trás. Ao
mesmo tempo, acende-se o indicador LED
integrado .
5 = Dispositivo fotoeléctrico
(avanço) (Fig. 3)
Inicia o processo de trituração assim que
é introduzido material numa das duas
ranhuras de alimentação. Ao mesmo
tempo, acende-se o indicador LED do
botão de avanço.
3
9
10
11
4
6
7
8
2 1
6 = Indicador de controlo (Fig. 1)
“Congestionamento de material no
aparelho”/”Alimentação de material
em paralelo”/”Dispositivo fotoeléctrico
ocupado ao se abrir a porta ou ao
ligar”
Para a descrição do procedimento, ver na
rubrica “FALHA”.
a) “Congestionamento de
material no aparelho”
Acende-se quando é fornecido
demasiado material ao mecanismo de
corte. O mecanismo de corte bloqueia,
gira um pouco para trás e pára. O motor
desliga-se.
b) “Alimentação de
material em paralelo”
Acende-se quando é introduzido
material ao mesmo tempo nas duas
ranhuras de alimentação. O mecanismo
de corte pára, gira um pouco para trás e
fica parado. O motor desliga-se.
c) “Dispositivo fotoeléctrico ocupado
ao se abrir a porta”
Acende-se quando, ao abrir a porta,
ainda há material numa das duas
ranhuras de alimentação. O mecanismo
de corte pára. O motor desliga-se.
d) “Dispositivo fotoeléctrico ocupado
ao ligar”
Acende-se quando, ao ligar a máquina,
há material numa das duas ranhuras de
alimentação.
12
13
5
Fig. 1 Fig. 2 Fig. 3
17
http://www.monomachines.com/
http://www.monomachines.com/
intimu5
~
(J)~
I~
~
•
®I
~.
•
1\ l•,
•
+
+

45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
P Tradução das instruções de serviço originais
Übersetzung der Originalbetriebsanleitung
UTILIZAÇÃO
ELEMENTOS DE COMANDO:
7 = Indicador de controlo (Fig. 1)
“Olear o mecanismo de corte”
Acende-se quando o mecanismo de corte da
versão de corte cruzado (“cross-cut“) precisa de
ser oleado.Alubrificação tem de ser confirmada
com o botão de retrocesso (4) (veja a descrição
em “MANUTENÇÃO DO MECANISMO DE
CORTE”).
8 = Indicador de controlo (Fig. 1)
“Porta aberta”/”Falha na porta”
a) “Porta aberta”
Acende-se quando a porta do armário
inferior está aberta. A máquina desliga-se
automaticamente e não se pode voltar a
ligar enquanto a porta estiver aberta.
b) “Falha eléctrica”
Pisca se houver alguma falha eléctrica nos
sensores da porta. A máquina desliga-se.
Informe o vendedor autorizado.
9 = Indicador de controlo (Fig. 1)
“Sobrecarga do motor”/
“Falha eléctrica”
Para a descrição do procedimento, ver na
rubrica “FALHA”.
a) “Protecção do motor”
Acende-sequandoomotorésobrecarregado
e se desliga por esse motivo. Durante a fase
de arrefecimento do motor, a máquina não
pode ser colocada em funcionamento.
b) “Falha eléctrica”
Pisca se houver alguma falha eléctrica na
placa de circuitos impressos. Ao mesmo
tempo, o indicador LED do interruptor de
funcionamento (2) pisca.Amáquina desliga-
se. Informe o vendedor autorizado.
10 = Indicador de controlo
“Depósito de CDs/DVDs cheio” (Fig. 1)
Acende-se quando o depósito de CDs/DVDs
está cheio e precisa de ser esvaziado. O
mecanismo de corte para a destruição de CDs/
DVDs desliga-se. O esvaziamento do depósito
de CDs/DVDs tem de ser confirmado com o
botão de avanço (3).
Nota: O mecanismo de corte para a destruição
de papel pode continuar a funcionar.
11 = Indicador de controlo
“Saco colector de papel cheio” (Fig. 1)
Acende-sequandoosacocolectordepapelestá
cheio e precisa de ser esvaziado. O mecanismo
de corte para destruição de papel desliga-se.
Nota: O mecanismo de corte para a destruição
de CDs/DVDs pode continuar a funcionar.
12 = Ranhura de alimentação de papel (Fig. 3)
13 = Ranhura de alimentação de CDs/DVDs (Fig.
3)
14 = Saco colector de papel (Fig. 4)
15 = Depósito colector de CDs/DVDs (Fig. 4)
16 = Armação para saco colector (Fig. 4)
17 = Recipiente de óleo (Fig. 4, 6)
3
9
10
11
4
6
7
8
2
A desfibradora nunca pode ser usada
para alguém se sentar ou subir para cima
dela. Perigo de queda devido à ruptura de
material!
LIGAR A MÁQUINA:
Para ligar a máquina no modo “Operacional”, proceda
da seguinte forma:
- Prima por instantes o botão das funções (2).
- O indicador LED do botão das funções (2)
acende-se para indicar o modo “Operacional”.
- A máquina pode ser alimentada.
ALIMENTAÇÃO DE MATERIAL:
Alimentar o mecanismo de corte com papel através
da ranhura de alimentação de papel (12) (Fig. 3).
Alimentar o mecanismo de corte com suportes
de dados (CDs, DVDs ou cartões de crédito)
individualmente através da ranhura de alimentação
de CDs/DVDs disposto em separado (13) (Fig. 3).
A máquina activa automaticamente a rotação
para a frente e puxa o material, desligando-se
automaticamente depois do processo de destruição.
Durante a alimentação de papel, nunca
introduza, ao mesmo tempo, CDs/DVDs
e vice-versa!
Nota: Para a destruição de películas transparentes,
a máquina tem de ser mudada manualmente para a
rotação para a frente (mantenha premido o botão de
avanço (3) durante, aprox., 2 segundos).
Com um breve toque no botão das funções (2)
(função “Parar”), o processo de destruição pode ser
parado em qualquer altura. Para continuar, mantenha
premido o botão de avanço (3) durante, aprox., 2
segundos.
Se a máquina não for usada durante aprox. 5 minutos,
desliga-se automaticamente.
Nunca alimente o aparelho com uma
quantidade de material superior à máxima
indicada (veja “DADOS TÉCNICOS”)!
Se, mesmo assim, alguma vez entrar
demasiado material no mecanismo de corte,
veja “FALHA”, em “CONGESTIONAMENTO
DE MATERIAL NO APARELHO”.
Para uma separação correcta do lixo, existem dois
depósitos colectores dispostos em separado.
ESVAZIAR O SACO COLECTOR
PARA PAPEL (Fig. 4):
Quando o saco colector para papel estiver cheio, a
máquina desliga-se. O indicador de controlo (11)
acende-se. Proceda da seguinte forma:
- Abra a porta. O indicador de controlo (8) acende-
se. Se ainda houver material numa das ranhuras de
alimentação, o indicador de controlo (6) também
se acende.
- Puxar para fora da parte inferior da caixa a armação
(16), com o saco colector de papel (14) e o depósito
de CDs/DVDs (15) colocados.
- Tirar o depósito de CDs/DVDs para fora, tirar o
saco colector e despejar o conteúdo. O indicador
de controlo (11) apaga-se.
12
13
5
- Pendurar o saco vazio na respectiva armação
(16), colocar o depósito de CDs/DVDs e voltar a
empurrar para dentro da parte inferior da caixa a
armação, com o saco e o depósito de CDs/DVDs
colocados.
- Fechea porta. O indicadorde controlo (8) apaga-
se.
- Se o indicador de controlo (6) estiver aceso,
prima o botão de avanço (3) por instantes. O
material restante na ranhura de alimentação é
destruído e o indicador apaga-se.
Nota: A máquina só funciona com a porta fechada!
ESVAZIAR O DEPÓSITO COLECTOR
PARA CDs/DVDs (Fig. 4):
Nota:Amonitorização “Depósito de CDs cheio” é feita
contando os processos de destruição realizados.
Ao se atingir a quantidade de CDs/DVDs introduzidos
programada previamente no comando (aprox. 20
unidades), a máquina desliga-se. O indicador de
controlo (10) acende-se.
Proceda da seguinte forma:
- Abra a porta. O indicador de controlo (8) acende-
se e o indicador LED do botão de avanço (3),
bem como o indicador de controlo (10) piscam.
- Puxar para fora da parte inferior da caixa a
armação (16), com o saco colector para papel (14)
e o depósito de CDs/DVDs (15) colocados, tirar o
depósito de CDs/DVDs e despejar o conteúdo.
- Prima o botão de avanço (3) por instantes para
confirmar o esvaziamento do recipiente de CDs/
DVDs. O processo de contagem recomeça de
zero. O indicador de controlo (10), bem como o
indicador LED do botão de avanço (3) apagam-
se.
- Colocar o depósito de CDs/DVDs na respectiva
armação (16), colocar a armação e voltar a
empurrar para dentro da parte inferior da caixa a
armação, com o saco e o depósito de CDs/DVDs
colocados.
- Fechea porta. O indicadorde controlo (8) apaga-
se.
Nota: A máquina só funciona com a porta fechada!
INDICAÇÃO DINÂMICA DA CARGA:
Para evitar um congestionamento de material
e conseguir, assim, uma inutilização contínua e
eficaz dos suportes de dados, durante o processo
de destruição, é indicado o grau de carga do motor
nesse momento através de uma luz difusa com a cor
apropriada na ranhura de alimentação:
Luz verde: Carga < 50 %
Luz amarela: Carga 50 % - 75 %
Luz vermelha: Carga 75 % - 100%
15
1417 16
Fig. 1 Fig. 3 Fig. 4
18
http://www.monomachines.com/
http://www.monomachines.com/
(j
ao
+

45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
P Tradução das instruções de serviço originais
Übersetzung der Originalbetriebsanleitung
AVARIAS
CONGESTIONAMENTO DE MATERIAL NO APARELHO:
(Função Auto-Reverse)
Em caso de congestionamento devido a fornecimento de
demasiado material, a máquina reage da seguinte forma:
- O mecanismo de corte bloqueia, retrocede um pouco (o
material é desbloqueado) e pára. O motor desliga-se. O
indicador de controlo (6) acende-se.
Proceda da seguinte forma:
Congestionamento de papel na respectiva ranhura de
alimentação (12)
- Retire o papel reconduzido.
- O mecanismo de corte gira agora automaticamente para a
frente e destrói o papel que resta no mecanismo de corte.
Durante a rotação para a frente, o indicador LED do
botão de avanço (3) acende-se. O indicador de controlo
(6) apaga-se.
- Continue a destruição com menos quantidade de papel.
Congestionamento de material na ranhura de
alimentação de CDs/DVDs (13)
- Retire o material reconduzido.
Retire o material com cuidado, pois as
arestas de corte afiadas podem causar
ferimentos!
- O material restante é reconduzido automaticamente para
o mecanismo de corte e destruído. Durante a rotação
para a frente, o indicador LED do botão de avanço (3)
acende-se. O indicador de controlo (6) apaga-se.
- Depois de o material ter passado, continue com a
destruição na quantidade certa.
- Se necessário, vá alternando manualmente entre rotação
para a frente e para trás do mecanismo de corte até todo
o material estar completamente inserido e destruído.
LIMPEZA DAS CÉLULAS FOTOELÉCTRICAS (Fig. 5):
Seficarem pedaços de papelna ranhura de alimentação(por
ex. depois de um congestionamento de papel) é possível
que o aparelho já não se desligue porque o dispositivo
fotoeléctrico detecta o estado “ocupado”.
Pode retirar os pedaços de papel ou limpar a célula
fotoeléctrica introduzindo mais uma folha de papel no
mecanismo de corte ou activando a rotação inversa da
máquina e, com um pincel, limpar por instantes o dois
“olhos” da célula fotoeléctrica.
17
Fig. 5 Fig. 6
ALIMENTAÇÃO DE MATERIAL EM PARALELO:
Se for introduzido material, ao mesmo tempo, nas duas
ranhuras de alimentação, a máquina reage da seguinte
forma:
- O mecanismo de corte bloqueia, retrocede um pouco (o
material é desbloqueado) e pára. O motor desliga-se. O
indicador de controlo (6) acende-se.
- Retire o material de uma das ranhuras de alimentação.
- Prima o botão de avanço (3) por instantes. O material de
corte da outra ranhura de alimentação é conduzido ao
mecanismo de corte e destruído. O indicador de controlo
(6) apaga-se.
DISPOSITIVO FOTOELÉCTRICO
OCUPADO AO SE ABRIR A PORTA:
Se, ao abrir a porta, ainda houver material numa das duas
ranhuras de alimentação, o motor desliga-se e o mecanismo
de corte pára. O indicador de controlo (6) acende-se.
Feche a porta e confirme o estado premindo o botão de
avanço (3) por instantes. O material de corte existente é
conduzido ao mecanismo de corte e destruído.
DISPOSITIVO FOTOELÉCTRICO OCUPADO AO LIGAR:
Se, ao ligar a máquina, houver material numa das duas
ranhuras de alimentação, o indicador de controlo (6)
acende-se.
Retire o material e confirme o estado premindo o botão de
avanço (3) por instantes.
MANUTENÇAO / DISPOSIÇÃO
MANUTENÇÃO DO MECANISMO
DE CORTE CRUZADO (“CROSS-CUT”):
Os mecanismos de corte cruzado (“cross-cut“)
têm de ser lubrificados depois de um determinado
tempo de operação.
Se o indicador de controlo (7) se acender,
proceda da seguinte forma:
Abra a porta. O indicador de controlo (8) acende-se e o
indicador LED do botão de retrocesso (4), bem como o
indicador de controlo (7) piscam. Retire o recipiente de
óleo (17) (Fig. 6) do suporte da porta e volte a fechá-la.
Distribua um pouco de óleo numa folha de papel e introduza-
a no mecanismo de corte pela ranhura de alimentação de
papel (12).
O papel é puxado e o óleo entra no mecanismo de corte.
Nota: Para apagar a indicação, depois de lubrificar o
mecanismo de corte, confirme o procedimento desta
forma:
- Abra a porta até o indicador de controlo (8) se acender. Os
indicadores de controlo (7) e (4) piscam.
PROTECÇÃO DO MOTOR:
Se estiver sobrecarregado, o motor desliga-se. O indicador
de controlo (9) acende-se.
Apósum período de arrefecimento de aprox. 25a 40 minutos
(conforme o modelo e a temperatura ambiente), pode voltar
a ligar o aparelho.
FALHA ELÉCTRICA:
Se o indicador de controlo (9) piscar juntamente com
o indicador LED do botão das funções (2) ou apenas o
indicador de controlo (8), é porque há uma falha eléctrica.
Não é possível colocar a máquina em funcionamento.
Neste caso, informe o seu revendedor autorizado.
LISTA DE CONTROLO EM CASO DE FALHA:
Se o aparelho não funcionar, verifique os seguintes pontos:
- A ficha está ligada à rede?
- A porta está fechada?
- O saco colector de papel está cheio?
Siga as instruções em “ESVAZIAR O SACO COLECTOR
PARA PAPEL”.
- O depósito colector para CDs/DVDs está cheio?
Siga as instruções em “ESVAZIAR O DEPÓSITO
COLECTOR PARA CDs/DVDs”.
- Há congestionamento de material no aparelho?
Siga as instruções em “CONGESTIONAMENTO DE
MATERIAL NO APARELHO”.
- O motor ficou sobrecarregado?
Veja em “PROTECÇÃO DO MOTOR”.
Se nenhum destes pontos de verificação se aplicar,
informe o seu revendedor autorizado.
- Mantenha premido o botão de retrocesso (4) até o
indicador de controlo (7) se apagar.
- Volte a fechar a porta.
O mecanismo de corte inicia automaticamente um ciclo de
limpeza (rotação para a frente e para trás) e desliga-se. A
máquina volta ao estado operacional. Para encomendar o
óleo especial, consulte “ACESSÓRIOS ESPECIAIS”.
ECONOMIZAÇÃO AUTOMÁTICA DE ENERGIA:
Se a máquina não for usada durante algum tempo, desliga-
se automaticamente depois de aprox. 5 min. O indicador
LED do botão das funções (2) do modo “Operacional”
apaga-se. Para a voltar a ligar, prima por instantes o botão
das funções.
ELIMINAR A MÁQUINA:
No fim da sua vida útil, elimine a máquina da forma
menos prejudicial para o ambiente. Não deite
nenhuma peça da máquina nem da embalagem
no lixo doméstico.
DADOS TECNICOS
Modelo Largura do corte
papel / CD,DVD
Produtividade do corte
papel / CD,DVD
Lagura de trabalho Potência Nivel de ruido Serviço intermitente
LIGAR / DESLIGAR Dimensões L x P x A Peso
intimus 45SC2 3,8 mm / 8 mm 22- 24 folhas* / 1 unidade 260 mm 0,7 kW 55 dB(A) (aprox) 45 / 60 min 450 x 390 x 650 mm 31 kg
intimus 45CC3 3,8x30 mm / 8 mm 16- 18 folhas* / 1 unidade 260 mm 0,7 kW 55 dB(A) (aprox) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 45CC4 1,9x15 mm / 8 mm 11- 13 folhas* / 1 unidade 260 mm 0,7 kW 55 dB(A) (aprox) 45 / 60 min 450 x 390 x 650 mm 32 kg
intimus 60/90SC2 3,8 mm / 8 mm 22- 24 folhas* / 1 unidade 260 mm 0,7 kW 55 dB(A) (aprox) 45 / 60 min 450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 3,8x30 mm / 8 mm 16- 18 folhas* / 1 unidade 260 mm 0,7 kW 55 dB(A) (aprox) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 1,9x15 mm / 8 mm 11- 13 folhas* / 1 unidade 260 mm 0,7 kW 55 dB(A) (aprox) 45 / 60 min 450 x 390 x 770/990 mm 34/38 kg
19
* Referente a papel A4 70g/m2com 230V/50Hz -10%
ACESSORIOS ESPECIAIS
Designação N° de encomenda
Saco de plástico, 440x330x600x0,05 mm (45) 83079
Saco de plástico, 440x330x950x0,05 mm (60/90) 99977
Frasco de óleo, 110 ml 88035
Indicação:Nocasodeencomendarmaistardepeçasdos
acessórios especiais e no caso de necessitar peças de
reposição, dirija-se ao seu revendedor especializado.
Modelo Dados de conexão à rede
Tensão de conexão / Frequência / Consumo de corrente
intimus 45SC2 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 45CC3 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 45CC4 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90SC2 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6 A 100V/50/60Hz, 7,0 A
intimus 60/90CC3 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
intimus 60/90CC4 220-230V/50Hz, 3,0 A 115-125V/60Hz, 5,6A 100V/50/60Hz, 7,0A
http://www.monomachines.com/
http://www.monomachines.com/
,
•
+
C16
+
-
~I
intimu5

I Traduzione del manuale originale di istruzioni per l’uso
Übersetzung der Originalbetriebsanleitung
45SC2 45CC3 45CC4 60SC2 60CC3 60CC4 90SC2 90CC3 90CC4
IMPORTANTI ISTRUZIONI DI SICUREZZA MESSA IN FUNZIONE
<< L‘apparecchio non deve essere usato << Pericolo di lesioni! Evitare
CAMPO D’IMPIEGO:
contemporaneamente da più persone! l‘avvicinamento alla bocca
Il distruggi documenti intimus 45/60/90SC2/CC3/CC4
d‘immission di parti di indu-
serve a frantumare carta nonché supporti di dati come
basa su un uso esente da pericoli in „Funzio- menti, cravatte, monili, capelli
CD, DVD, carte di credito e dischetti da 3,5 pollici.
namento con un solo operatore“. lunghi o altri oggetti sciolti!
Ladisposizione degli elementi disicurezza si
Il distruggi documenti deve essere utilizzato
esclusivamente per frantumare carta e carte
di credito nonché CD, DVD e dischetti da 3,5
<< Pericolo di lesioni! Non avvicinarsi con le
<< Durante il procedimento di trinciatura è dita alla bocca d‘immissione!
pollici!
proibito altri lavori alla macchina /ad es.
La frantumazione di supporti di dati diversi può
causareildanneggiamentodell’apparecchio(ad
<< IIn casi di pericolo disinnestare la mac-
es. la distruzione dell’utensile di taglio ecc.).
china mediante l‘interruttore principale,
<< Questa macchina non è un giocattolo e
interventi di pulizia ecc.)!
oppure tramite il pulsante d‘emergenza o
MESSA IN OPERA:
non è pertanto adatta all’uso da parte di staccando la spina!
- Disimballare e mettere in opera l’apparecchio.
bambini!
- Agganciare il sacchetto di plastica all’apposito telaio.
<< Innanzil‘aperturadellamacchinastaccare
- Allacciare l’apparecchio alla rete elettrica inserendo il
La concezione di sicurezza della macchina la spina!
connettore (1) (Fig. 2) in una presa di corrente (per
(dimensioni, aperture di alimentazione,
Eventuali riparazioni andranno eseguite
i dati sul prefusibile necessario della presa di rete
manipolazione sicura da parte dei bambini.
esclusivamente da personale specializzato!
consultare il capitolo “DATI TECNICI”).
interdizionidisicurezzaecc.)nonprevedeuna
La presa di rete dell’apparecchio
deve essere liberamente accessibile e
trovarsi preferibilmente nelle vicinanze
dell’apparecchio!
L’apparecchio dovrebbe essere utilizzato
solamente in ambienti chiusi e temperati
(10-25°C)!
USO
ELEMENTI DI COMANDO:
1 = Connettore (Fig. 2)
Dopo aver inserito il connettore nella presa di
rete, l’apparecchio è inizialmente spento.
2 = Tasti funzione (Fig. 1)
“Pronto per l’uso” / “Off” / “Stop”
Questo tasto ha tre funzioni:
a) “Pronto per l’uso”
Premendo brevemente il tasto, l’apparecchio
passa allo stato “pronto per l’uso”.
Contemporaneamentesiaccendel’indicatore
a LED integrato .
b) “Off”
Se si preme questo tasto per ca. 3 secondi
mentre è attivo lo stato “pronto per l’uso”,
l’apparecchio si disinserisce.
Nota: l’apparecchio si disinserisce
automaticamente se non viene utilizzato per
ca. 5 minuti.
c) “Stop”
Premendo brevemente il tasto con l’utensile
di taglio in funzione, quest’ultimo viene
disinserito e si arresta.
3 = Tasto di corsa in avanti (Fig. 1)
Questo tasto ha due funzioni:
a) Premendo brevemente il tasto, l’utensile di
taglio esegue una breve corsa in avanti, ad
es. per condurre fuori del materiale rimasto
nell’utensile. Contemporaneamente si
accende l’indicatore a LED integrato .
b) Se si mantiene premuto il tasto per ca. 2
secondi, l’utensile di taglio si sposta in avanti
in modalità continua e l’apparecchio può
essere caricato. Contemporaneamente si
accende l’indicatore a LED integrato .
4 = Tasto di corsa indietro (Fig. 1)
Premendo il tasto, l’utensile di taglio esegue
una breve corsa indietro. Contemporaneamente
si accende l’indicatore a LED integrato .
5 = Fotocellula (corsa in avanti) (Fig. 3)
Avvia la frantumazione non appena si trova del
materiale in uno dei due vani di alimentazione.
Contemporaneamente si accende l’indicatore a
LED del tasto di corsa in avanti.
6 = Indicatore di controllo (Fig. 1)
“Inceppamentodimaterialenell’apparecchio”
/ “Alimentazione parallela di materiale” /
“Fotocellula occupata all’apertura sportello
o all’inserimento”
Per le istruzioni consultare la rispettiva
descrizione nel capitolo “GUASTO”.
a) “Inceppamento di
materiale nell’apparecchio”
Siaccendeincasodieccessivaalimentazione
di materiale nell’utensile di taglio. L’utensile
di taglio si blocca, esegue quindi una breve
corsa indietro e si arresta. Il motore viene
disinserito.
b) “Alimentazione parallela di materiale”
Si accende in caso di alimentazione
contemporanea di materiale in entrambi i
vani. L’utensile di taglio si blocca, esegue
quindi una breve corsa indietro e si arresta.
Il motore viene disinserito.
c) “Fotocellula occupata
all’apertura sportello”
Si accende quando all’apertura dello
sportello si trova ancora del materiale in uno
dei due vani di alimentazione. L’utensile di
taglio si arresta. Il motore viene disinserito.
d) “Fotocellula occupata
all’inserimento”
Si accende quando all’inserimento
dell’apparecchio si trova del materiale in uno
dei due vani di alimentazione.
3
9
10
11
4
6
7
8
2 1
12
13
5
Fig. 1 Fig. 2 Fig. 3
20
http://www.monomachines.com/
http://www.monomachines.com/
~
Q:)~
I
•
~
(t)
I
•
®
~ .
•t l
I.
I
•
+
