Neo tools 14-508 User manual

PL SZLIFIERKA PNEUMATYCZNA

EN PNEUMATIC GRINDER

RU ПНЕВМАТИЧЕСКАЯ ШЛИФОВАЛЬНАЯ МАШИНА

HU PNEUMATIKUS CSISZOLÓGÉP

RO MAȘINĂ DE ȘLEFUIT PNEUMATICĂ

SK PNEUMATICKÁ BRÚSKA

14-508

INSTRUKCJA ORYGINALNA (OBSŁUGI)

SZLIFIERKA PNEUMATYCZNA

14-508

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA

SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ

INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO

WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

OSTRZEŻENIE: Podczas używania urządzenia należy

przestrzegać przepisów bezpieczeństwa. Dla bezpieczeństwa

własnego i osób postronnych prosi się o przeczytanie niniejszej

instrukcji przed rozpoczęciem pracy urządzeniem. Prosi się o

zachowanie instrukcji w celu późniejszego wykorzystania.

UWAGA! Nieprzestrzeganie powyższych ostrzeżeń może

skutkować poważnymi obrażeniami ciała lub mienia a nawet

śmiercią.

Ogólne zasady bezpieczeństwa

Przed rozpoczęciem instalacji, pracy, naprawy, konserwacji oraz

zmiany akcesoriów lub w przypadku pracy w pobliżu narzędzia

pneumatycznego z powodu wielu zagrożeń, należy przeczytać i

zrozumieć instrukcje bezpieczeństwa. Nie wykonanie powyższych

czynności może skutkować poważnymi obrażeniami ciała.

Instalacja, regulacja i montaż narzędzi pneumatycznych może być

wykonywany tylko przez wykwalifikowany i wyszkolony personel.

Nie modyfikować narzędzia pneumatycznego. Modyfikacje mogą

zmniejszyć efektywność oraz poziom bezpieczeństwa oraz

zwiększyć ryzyko operatora narzędzia. Nie wyrzucać instrukcji

bezpieczeństwa, należy je przekazać operatorowi narzędzia. Nie

używać narzędzia pneumatycznego, jeżeli jest uszkodzone.

Narzędzie należy poddawać okresowej inspekcji pod kątem

widoczności danych wymaganych normą ISO 11148. Pracodawca/

użytkownik powinien skontaktować się z producentem w celu

wymiany tabliczki znamionowej za każdym razem gdy jest to

konieczne.

Zagrożenia związane z wyrzucanymi częściami

Uszkodzenie obrabianego przedmiotu, akcesoriów lub nawet

narzędzia wstawianego może spowodować wyrzucenie części z

dużą prędkością. Zawsze należy stosować ochronę oczu odporną

na uderzenia. Stopień ochrony należy dobierać w zależności od

wykonywanej pracy. Należy się upewnić, ze obrabiany przedmiot

jest bezpiecznie zamocowany. Należy regularnie sprawdzać czy

prędkość obrotowa urządzenia nie jest wyższa niż deklarowana

przez producenta. Sprawdzenie prędkości należy przeprowadzić

bez zamontowanych akcesoriów zgodnie z instrukcją producenta.

Upewnić się, ze iskry i zanieczyszczenia powstające podczas

użytkowania urządzenia nie spowodują zagrożenia. Przed wymianą

akcesoria oraz konserwacją należy odłączyć urządzenie od źródła

zasilania. Należy również brać pod uwagę ryzyko wobec osób

postronnych.

Zagrożenia związane z zaplątaniem

Zagrożenie związane z zaplątaniem może spowodować

zadławienie, oskalpowanie i/ lub skaleczenie w przypadku gdy luźna

odzież, biżuteria, włosy lub rękawice nie są trzymane z dala od

narzędzia lub akcesoriów.

Zagrożenia związane z pracą

Użytkowanie narzędzia może wystawić ręce operatora na

zagrożenia, takie jak: zmiażdżenie, uderzenie, odcięcie, ścieranie

oraz gorąco. Należy ubierać właściwe rękawice do ochrony rąk.

Operator oraz personel konserwujący powinni być fizycznie zdolni

do poradzenia sobie z ilością, masą oraz mocą narzędzia. Trzymać

narzędzie poprawnie. Zachować gotowość do przeciwstawienia się

normalnym lub niespodziewanym ruchom oraz zachować do

dyspozycji zawsze obie ręce. Zachować równowagę oraz

zapewniające bezpieczeństwo ustawienie stóp. Należy zwolnić

nacisk na urządzenie startu i stopu w przypadku przerwy w dostawie

energii zasilającej. Używać tylko środków smarnych zalecanych

przez producenta. Należy stosować okulary ochronne, zalecane jest

stosowanie dopasowanych rękawic oraz stroju ochronnego.

Używane akcesoria nie mogą pracować z prędkością

przekraczającą prędkość znamionową. Należy nosić kask do prac

wykonywanych ponad poziomem głowy. Po zwolnienie nacisku na

urządzeni startu i stopu należy uważać na wciąż obracające się

elementy. Należy uważać aby obróbka materiału nie doprowadziła

do wybuchu pożaru.

Zagrożenia związane z powtarzalnymi ruchami

Podczas stosowania narzędzia pneumatycznego do pracy

polegającej na powtarzaniu ruchów, operator jest narażony na

doświadczenie dyskomfortu dłoni, ramion, barków, szyi lub innych

części ciała. W przypadku użytkowania narzędzia pneumatycznego,

operator powinien przyjąć komfortową postawę zapewniającą

właściwe ustawienie stóp oraz unikać dziwnych lub nie

zapewniających równowagi postaw. Operator powinien zmieniać

postawę podczas długiej pracy, pomoże to uniknąć dyskomfortu

oraz zmęczenia. Jeżeli operator doświadcza symptomów takich jak:

trwały lub powtarzający się dyskomfort, ból, pulsujący ból,

mrowienie, drętwienie, pieczenie lub sztywność. Nie powinien ich

ignorować, powinien powiedzieć o tym pracodawcy i skonsultować

się z lekarzem.

Zagrożenia związane z akcesoriami

Odłączyć narzędzie od źródła zasilania przed zmianą narzędzia

wstawionego lub akcesoria. Unikać bezpośredniego kontaktu z

narzędziem wstawianym podczas oraz po pracy, może być gorące

lub ostre. Stosować akcesoria i materiały eksploatacyjne tylko w

rozmiarach i typach, które są zalecane przez producenta. Nie

stosować akcesoriów innego typu lub innego rozmiaru. Sprawdzić

czy maksymalna prędkość pracy narzędzia wstawianego jest

większa niż prędkość znamionowa urządzenia. W żadnym wypadku

nie należy używać uszkodzonych narzędzi roboczych. Przed

każdym użyciem należy skontrolować oprzyrządowanie, np.

ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod

kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod

kątem luźnych lub złamanych drutów. W razie upadku urządzenia

lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono

uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli

narzędzie zostało sprawdzone i umocowane, urządzenie należy

włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę,

by osoba obsługująca i osoby postronne znajdujące się w pobliżu,

znalazły się poza strefą obracającego się narzędzia. Uszkodzone

narzędzia łamią się najczęściej w tym czasie próbnym.

Zagrożenia związane z miejscem pracy

Poślizgnięcia, potknięcia i upadki są głównymi przyczynami

obrażeń. Wystrzegać się, śliskich powierzchni spowodowanych

użytkowaniem narzędzia, a także zagrożeń potknięciem

spowodowanym instalacją powietrzną. Postępować ostrożnie w

nieznanym otoczeniu. Mogą istnieć ukryte zagrożenia, takie jak

elektryczność lub inne linii użytkowe. Narzędzie pneumatyczne nie

jest przeznaczone do stosowania w strefach zagrożonych

wybuchem i nie jest izolowane od kontaktu z energią elektryczną.

Upewnić się, że nie istnieją żadne przewody elektryczne, rury

gazowe, itp., które mogą powodować zagrożenie w przypadku

uszkodzenia przy użyciu narzędzia.

Zagrożenia związane z oparami i pyłami

Pył i opary powstałe przy użyciu narzędzia pneumatycznego mogą

spowodować zły stan zdrowia (na przykład raka, wady wrodzone,

astma i/ lub zapalenie skóry), niezbędne są: ocena ryzyka i

wdrożenie odpowiednich środków kontroli w odniesieniu do tych

zagrożeń. Ocena ryzyka powinna zawierać wpływ pyłu utworzonego

przy użyciu narzędzia i możliwość wzburzenia istniejącego pyłu.

Obsługę i konserwację narzędzia pneumatycznego należy

przeprowadzać według zaleceń instrukcji obsługi, pozwoli

zminimalizować emisję oparów i pyłu. Wylot powietrza należy tak

kierować, aby zminimalizować wzbudzanie pyłu w zakurzonym

środowisku. Tam gdzie powstają pył lub opary, priorytetem powinna

być kontrola ich w źródle emisji. Wszystkie zintegrowane funkcje i

wyposażenie do zbierania, ekstrakcji lub zmniejszenia pyłu lub

dymu powinny być prawidłowo użytkowane i utrzymywane zgodnie

z zaleceniami producenta. Wybierać, konserwować i wymieniać

narzędzia wstawiane według zaleceń instrukcji, aby zapobiec

wzrostowi oparów i pyłu. Używać ochrony dróg oddechowych,

zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami

higieny i bezpieczeństwa. Praca w niektórych materiałach wywołuje

emisję pyłów i dymów, które powodują powstanie środowiska

potencjalnie wybuchowego.

Zagrożenie hałasem

Narażenie, bez zabezpieczeń, na wysoki poziom hałasu może

spowodować trwałą i nieodwracalną utratę słuchu oraz inne

problemy, takie jak szum w uszach (dzwonienie, brzęczenie,

gwizdanie lub buczenie w uszach). Niezbędna jest ocena ryzyka

oraz wdrożenie odpowiednich środków kontroli w odniesieniu do

tych zagrożeń. Odpowiednie kontrole w celu zmniejszenia ryzyka

mogą obejmować działania takie jak: materiały tłumiące

zapobiegające „dzwonieniu” obrabianego przedmiotu. Używać

ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z

wymogami higieny i bezpieczeństwa. Obsługę i konserwację

narzędzia pneumatycznego należy przeprowadzać według zaleceń

instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu

hałasu. Wybrać, konserwować i wymienić zużyte narzędzia

wstawiane według zaleceń instrukcji obsługi. Pozwoli to uniknąć

niepotrzebnego wzrostu hałasu. Jeżeli narzędzie pneumatyczne

posiada tłumik, zawsze należy upewnić się, że jest prawidłowo

zamontowany podczas użytkowania narzędzia.

Zagrożenie drganiami

Narażenie na drgania może spowodować trwałe uszkodzenia

nerwów i ukrwienia rąk oraz ramion. Należy się ciepło ubrać

podczas pracy w niskich temperaturach oraz utrzymywać ręce

ciepłe i suche. Jeśli wystąpi drętwienie, mrowienie, ból lub

wybielanie skóry w palcach i dłoni, zaprzestać używania narzędzia

pneumatycznego, następnie poinformować pracodawcę oraz

skonsultować się z lekarzem. Obsługa i konserwacja narzędzia

pneumatycznego według zaleceń instrukcji obsługi, pozwoli uniknąć

niepotrzebnego wzrostu poziomu drgań. Wybrać, konserwować i

wymienić materiały eksploatacyjne/ narzędzia wstawiane zgodnie z

zaleceniami instrukcji, aby zapobiec niepotrzebnemu wzrostowi

poziomu drgań. Podpierać ciężar narzędzia za pomocą podstawy,

napinacza lub stabilizatora, jeżeli jest to możliwe. Trzymać

narzędzie lekkim, ale pewnym chwytem, z uwzględnieniem

wymaganych sił reakcji, ponieważ zagrożenie pochodzące od drgań

jest zazwyczaj większe, gdy siła chwytu jest wyższa. Nieprawidłowa

instalacja tnącego narzędzia wstawianego może skutkować

wzrostem poziomu drgań.

Dodatkowe instrukcje bezpieczeństwa dotyczące narzędzi

pneumatycznych

Powietrze pod ciśnieniem może spowodować poważne obrażenia:

•zawsze odciąć dopływ powietrza, opróżnić wąż z ciśnienia

powietrza i odłączyć narzędzie od dopływu powietrza, gdy: nie

jest używane, przed wymianą akcesoriów lub przy

wykonywaniem napraw;

•nigdy nie kierować powietrza na siebie lub kogokolwiek innego.

Uderzenie wężem może spowodować poważne obrażenia. Zawsze

należy przeprowadzić kontrolę pod kątem uszkodzonych lub

luźnych węży i złączek. Zimne powietrze należy kierować z dala od

rąk. Za każdym razem gdy są stosowane uniwersalne połączenia

zakręcane (połączenia kłowe), należy zastosować trzpienie

zabezpieczające i łączniki zabezpieczające przeciwko możliwości

uszkodzenia połączeń pomiędzy wężami oraz pomiędzy wężem i

narzędziem. Nie przekraczać maksymalnego ciśnienia powietrza

podanego dla narzędzia. Nigdy nie przenosić narzędzia, trzymając

za wąż.

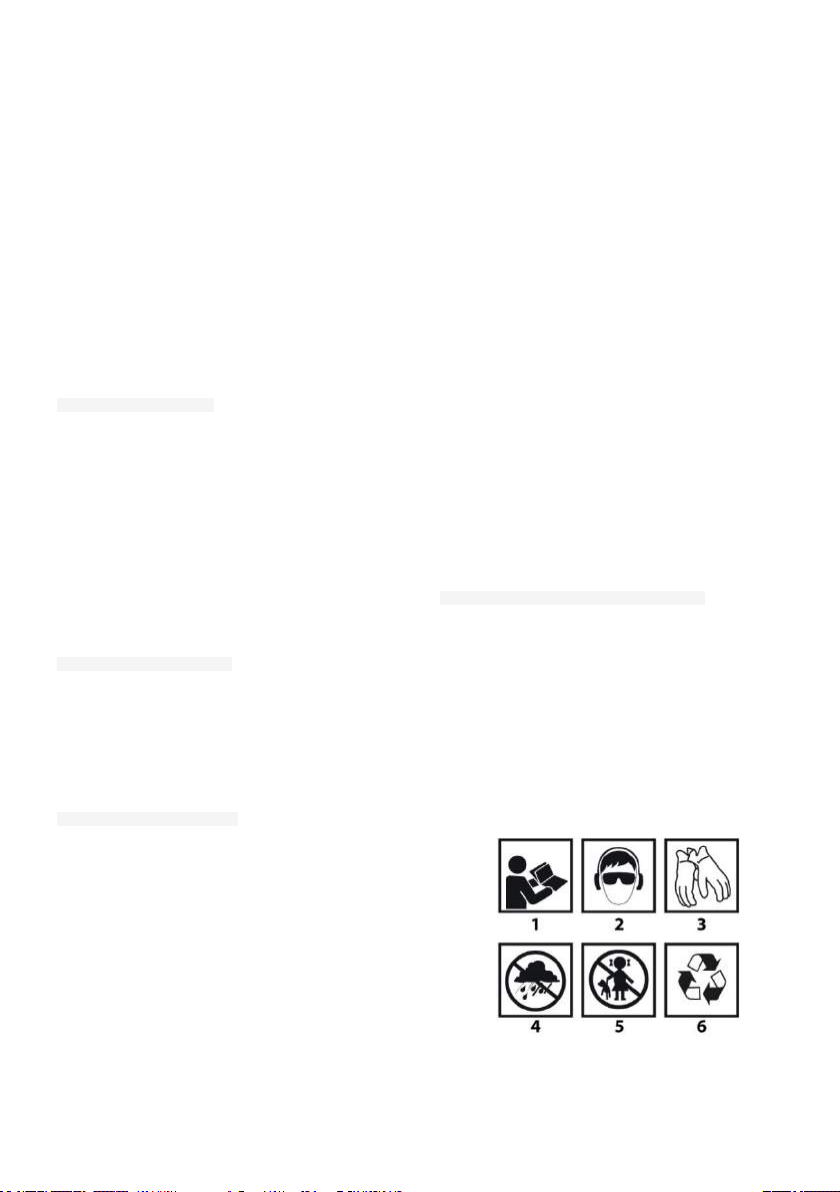

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków

bezpieczeństwa w niej zawartych!

2. Używaj środki ochrony osobistej (gogle ochronne, ochronniki

słuchu).

3. Używaj rękawic ochronnych.

4. Chroń urządzenie przed wodą.

5. Nie dopuszczać dzieci do narzędzi.

6. Recykling

SCHEMAT INSTALACJI

1. Narzędzie pneumatyczne

2. Szybkozłącze

3. Wąż pneumatyczny

4. Naolejacz

5. Regulator ciśnienia

6. Filtr/odwadniacz

7. Zawór odcinający

8. Kompresor

PODŁĄCZENIE DO SIECI SPRĘZONEGO POWIETRZA

1. Zamontować element złączny (przyłącze) do kocówki przewodu

giętkiego i dokręcić go za pomocą klucza.

2. Podłączyć szybkozłącze (sprzedawane osobno) do przyłącza.

jest to przydatny element, umożliwiający szybkie podłączanie do

przewodu giętkiego całego szeregu urządzeń z napędem

pneumatycznym.

3. Pneumatyczna szlifierka jest gotowa do użytkowania.

UŻYTKOWANIE

Przed każdym użyciem należy sprawdzić czy na narzędziu nie są

widoczne ślady jakichkolwiek uszkodzeń. Narzędzie powinno być

utrzymane w czystości. Należy sprawdzić czy żaden z elementów

układu pneumatycznego nie jest uszkodzony. W przypadku

zaobserwowania uszkodzeń, należy niezwłocznie wymienić na

nowe nieuszkodzone elementy układu. Przed każdym użyciem

układu pneumatycznego należy osuszyć wilgoć skondensowaną

wewnątrz narzędzia, kompresora i przewodów.

Przed montażem, demontażem, wymianą akcesoriów oraz przed

wykonaniem jakichkolwiek czynności konserwacyjnych należy

wyłączyć źródło zasilania, spuścić powietrze z przewodu giętkiego

oraz odłączyć urządzenie od przewodu giętkiego.

Najlepsze efekty zapewnia częste ale nie nadmierne, smarowanie

urządzenia. olej wprowadzony w miejsce podłączenia sprężonego

powietrza, smaruje wewnętrzne części urządzenia. Zaleca się

stosowanie w sieci automatycznie działającego naolejacza, chociaż

czynność naolejania można wykonywać także ręcznie, przed

rozpoczęciem pracy i po każdej godzinie ciągłej pracy urządzenia.

Na raz podaje się tylko parę kropel oleju. Nadmiar oleju mógłby

gromadzić się w urządzeniu i byłby wydmuchiwany wraz z

wylatującym powietrzem. NALEŻY WYŁĄCZNIE STOSOWAĆ

OLEJ PRZEWIDZIANY DLA URZĄDZEŃ PNEUMATYCZNYCH.

Nie wolno stosować oleju z detergentami lub innymi dodatkami,

gdyż mogłoby to spowodować przyspieszone zużycie elementów

uszczelniających zastosowanych w urządzeniu. brud i woda w

dostarczanym powietrzu są głównymi powodami zużycia urządzenia

pneumatycznego. Stosowanie naolejacza i filtra powietrza na

zasilaniu zapewnia lepsze działanie i wyższą trwałość urządzenia

pneumatycznego. Przepustowość filtra powinna być dostosowana

do zapotrzebowania przepływu powietrza, właściwego dla danego

urządzenia.

Należy unikać bezpośredniego kontaktu z narzędziem wstawianym

podczas oraz po pracy, może być gorące lub ostre. Stosować

akcesoria i materiały eksploatacyjne tylko w rozmiarach i typach,

które są zalecane przez producenta. Nie stosować akcesoriów

innego typu lub innego rozmiaru. Sprawdzić czy maksymalna

prędkość pracy narzędzia wstawianego jest większa niż prędkość

znamionowa urządzenia.

Należy unikać zablokowania się tarczy tnącej lub za dużego

nacisku.

Nie należy przeprowadzać nadmiernie głębokich cięć. Przeciążenie

tarczy tnącej podwyższa jej obciążenie i jej skłonność do

zakleszczenia się lub zablokowania i tym samym możliwość odrzutu

lub złamania się tarczy.

Należy unikać obszaru przed i za obracającą się tarczą tnącą.

Przesuwanie tarczy tnącej w obrabianym przedmiocie w kierunku od

siebie, może spowodować, iż w razie odrzutu, elektronarzędzie

odskoczy wraz z obracającą się tarczą bezpośrednio w kierunku

użytkownika.

W przypadku zakleszczenia się tarczy tnącej lub przerwy w pracy,

urządzenie należy wyłączyć i odczekać, aż tarcza całkowicie się

zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się

jeszcze tarczy z miejsca cięcia, gdyż może to wywołać odrzut.

Należy wykryć i usunąć przyczynę zakleszczenia się.

Nie włączać ponownie urządzenia, dopóki znajduje się ono w

materiale. Przed kontynuacją cięcia, tarcza tnąca powinna osiągnąć

swoją pełną prędkość obrotową. W przeciwnym wypadku ściernica

może się zaczepić, wyskoczyć z przedmiotu obrabianego lub

spowodować odrzut.

Płyty lub duże przedmioty należy przed obróbką podeprzeć, aby

zmniejszyć ryzyko odrzutu, spowodowanego przez zakleszczoną

tarczę. Duże przedmioty mogą się ugiąć pod ciężarem własnym.

Obrabiany przedmiot należy podeprzeć z obydwu stron, zarówno w

pobliżu linii cięcia jak i przy krawędzi.

Zachować szczególną ostrożność przy wycinaniu otworów w

ścianach lub operowaniu w innych niewidocznych obszarach.

Wgłębiająca się w materiał tarcza tnąca może spowodować odrzut

narzędzia po natrafieniu na przewody gazowe, wodociągowe,

przewody elektryczne lub inne przedmioty.

Nie należy stosować zbyt wielkich arkuszy papieru ściernego. Przy

wyborze wielkości papieru ściernego, należy kierować się

zaleceniami producenta. Wystający poza płytę szlifierską papier

ścierny może spowodować obrażenia, a także doprowadzić do

zablokowania lub rozdarcia papieru lub do odrzutu.

Należy wziąć pod uwagę, że nawet przy normalnym użytkowaniu

dochodzi do utraty kawałeczków druta przez szczotkę. Nie należy

przeciążać drutów przez zbyt silny nacisk. Unoszące się w

powietrzu kawałki drutów mogą z łatwością przebić się przez cienkie

ubranie i/lub skórę. Jeżeli zalecane jest użycie osłony, należy

zapobiec kontaktowi szczotki z osłoną. Średnica szczotek do talerzy

i garnków może się zwiększyć przez siłę nacisku i siły odśrodkowe.

MONTAŻ I REGULACJA OSŁONY TARCZY

Osłona tarczy chroni operatora przed odłamkami, przypadkowym

kontaktem z narzędziem roboczym lub iskrami. Powinna być ona

zawsze zamontowana z dodatkowym zwróceniem uwagi na to aby

jej część kryjąca zwrócona była do operatora.

MONTAŻ TARCZ

W przypadku tarcz szlifujących lub tnących:

•Zablokować wrzeciono za pomocą klucza dołączonego do

zestawu

•Włożyć klucz specjalny (w zestawie) do otworów kołnierza

zewnętrznego.

•Obrócić kluczem – poluzować i zdjąć kołnierz zewnętrzny.

•Nałożyć tarczę aby była dociśnięta do powierzchni kołnierza

wewnętrznego.

•Nakręcić kołnierz zewnętrzny i lekko dociągnąć kluczem

specjalnym.

Demontaż tarcz przebiega w kolejności odwrotnej do montażu.

Podczas montażu tarcza powinna być dociśnięta do powierzchni

kołnierza wewnętrznego i centrycznie osadzona na jego

podtoczeniu.

MONTAŻ NARZĘDZI ROBOCZYCH Z OTWOREM

GWINTOWANYM

Zablokować wrzeciono za pomocą klucza dołączonego do zestawu

Zdemontować wcześniej zamontowane narzędzie robocze – jeśli

jest zamontowane.

Przed montażem zdjąć oba kołnierze – kołnierz wewnętrzny i

kołnierz zewnętrzny.

Nakręcić część gwintowaną narzędzia roboczego na wrzeciono i

lekko dociągnąć.

Demontaż narzędzi roboczych z otworem gwintowanym przebiega

w kolejności odwrotnej do montażu.

KONSERWACJA

Najkorzystniej jest jeśli szlifierka pracuje przy zasilaniu z sieci

wyposażonej w naolejacz powietrza. Jeśli szlifierka jest zasilana bez

zastosowania naolejacza, to wymaga wykonania następujących

czynności obsługowych:

Odłączyć szlifierkę od przewodu giętkiego. Wprowadzić parę kropel

oleju dla urządzeń pneumatycznych do otworu wlotowego szlifierki,

przed każdym użyciem urządzenia lub co godzinę pracy szlifierki, w

przypadku pracy ciągłej. Wprowadzić parę kropel oleju do

mechanizmu przycisku włącznika szlifierki. Nacisnąć przycisk parę

razy, aby rozprowadzić olej po powierzchniach współpracujących.

Nie wolno stosować oleju z detergentami lub innymi

dodatkami, gdyż grozi to przyspieszeniem zużycia uszczelnień

zastosowanych w szlifierce.

UTYLIZACJA

Wyrobów metalowych nie należy wyrzucać wraz z

domowymi odpadkami, lecz oddać je do utylizacji w

odpowiednich zakładach. Informacji na temat utylizacji

udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt

elektryczny i elektroniczny zawiera substancje nieobojętne dla

środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi

potencjalne zagrożenie dla środowiska i zdrowia ludzi.

DANE TECHNICZNE

Szlifierka pneumatyczna

14-508

Parametr

Wartość

Max. średnica tarczy

Ø125 mm

Wewnętrzna średnica tarczy

Ø16 mm

Gwint wrzeciona

M10

Prędkość obrotowa wrzeciona bez obciążenia

11000 min-1

Masa

1,3 kg

Zalecana minimalna średnica przewodu

giętkiego

10 mm

Zalecana maksymalna długość przewodu

giętkiego

10 m

Maksymalne ciśnienie powietrza

6,3 bar (90 psi;

6,3 kg/cm2)

Średnica przyłącza powietrza

1/4” PT

Średnie zapotrzebowanie powietrza

170 l/min

Poziom ciśnienia akustycznego

Poziom mocy akustycznej

Niepewność pomiarowa

Testowane zgodnie z normą EN ISO 15744

LpA= 79 dB(A)

LwA= 90 dB(A)

KpA= 3 dB(A);

KwA= 3 dB(A)

Poziom wibracji

Niepewność pomiarowa

Testowanie zgodnie z normą EN ISO 28927-2

ah= 2,410 m/s2

K = 1,5 m/s

Numery 14-508 oznaczają zarówno typ oraz określenie maszyny.

ORIGINAL MANUAL (INSTRUCTION)

PNEUMATIC GRINDER

14-508

CAUTION: BEFORE USING THE EQUIPMENT READ THIS

MANUAL CAREFULLY AND KEEP IT FOR FUTURE

REFERENCE.

DETAILED SAFETY REGULATIONS

WARNING: Observe safety regulations when using the device. For

your own and other persons safety read this manual before starting

to work with the device. Please keep this manual for future

reference.

CAUTION! Failure to follow the above warnings may cause property

damage, serious body injury or even death.

General safety rules

Before starting installation, work, repair, maintenance or accessory

change, or when working near pneumatic tool, consider many

hazards, read and understand the safety instructions. Failing to

follow the actions above may cause serious body injuries. Only

qualified and trained personnel can perform installation and

adjustment of pneumatic tools. Do not modify the pneumatic tool.

Modifications can have impact on efficiency and safety level, and

increase risks for the tool operator. Do not throw away the safety

manual, hand it over to the tool operator. Do not use the pneumatic

tool if it is damaged. Inspect the tool periodically for visible

symptoms, as required by ISO 11148. Employer or user should

contact the manufacturer for replacement of the rating plate each

time when it is necessary.

Hazards related to projected parts

Damage of processed object, accessories or even the working tool

may project the item at high speed. Always use eye protection

measures resistant to impacts. Use protection level in accordance

with the task at hand. Make sure the processed object is securely

fixed. Make sure that rotational speed of the tool does not exceed

the speed specified by the manufacturer. Check on a regular basis.

Check the speed without accessories installed, in accordance with

the manufacturer's instructions. Make sure that sparks and debris

produced when operating the tool are not dangerous. Disconnect

the device from power source before maintenance or changing an

accessory. Consider also the risk for bystanders.

Entanglement hazards

Hazard related to entanglement may cause choking, scalping and/or

cutting wounds when loose clothes, jewellery, hair or gloves are not

kept at a safe distance from the tool or accessories.

Work related hazards

Tool operation may be hazardous to operator's hands, e.g. by

pinching, hitting, cutting, abrasion or burns. Wear appropriate gloves

for hand protection. Operator and maintenance personnel must be

physically fit to handle the weight and power of the tool. Hold the tool

correctly. Be prepared to counter-act against normal or unexpected

movements and always have both hands ready. Maintain balance

and keep safe position of your feet. Release the pressure on

start/stop element in case of power outage. Use only lubricating

media recommended by the manufacturer. Use protective glasses,

it is also recommended to wear well fitted gloves and protective

clothes. Make sure the accessories do not work at speeds that

exceed their rated speed. Wear helmet when working above your

head. Be careful and watch out for rotating parts even after releasing

the start and stop trigger. Make sure the material processing does

not cause fire.

Hazards related to repetitive movements

When using a pneumatic tool for operation that involves repetitive

moves, the operator is exposed to discomfort of hands, arms,

shoulders, neck and other body parts. When using a pneumatic tool,

keep comfortable body posture that ensures the right feet position

and avoid uneasy or unbalanced body postures. Change your body

posture when working for a long time, it helps to avoid discomfort

and fatigue. When experiencing constant or recurring discomfort,

pain, pulsating pain, tingling, numbness, burning sensation or

stiffness, do not ignore the symptoms, inform your employer and

consult a doctor.

Hazards related to accessories

Disconnect the tool from power supply before changing the working

tool or an accessory. Avoid direct contact with the working tool just

after operation, it may be sharp or hot. Use accessories and

consumables only in sizes and types recommended by the

manufacturer. Do not use accessories of other types or other sizes.

Make sure the maximum operating speed of the working tool is

higher than the rated speed of the device. Never install grinding

wheels, grinding discs or mills on the grinder. Grinding disc cracking

may cause serious body injuries or even death. Never use wheels

with dents, damages or when dropped. Make sure to use tools with

correct mounting diameter. Notice that speed allowed at installation

point is lower due to increased shaft length between collet end and

the installation point. Make sure that minimum installation length is

10 mm. Bear in mind the risks when the working tool diameter does

not match the collet diameter.

Workplace related hazards

Slipping, tripping and falling are the main reasons of injuries. Avoid

slippery surfaces when using the tool and tripping hazards caused

by compressed air system. Be careful in unknown environment.

There may be hidden dangers, such as electricity or other utility

systems. The pneumatic tool is not designed for use in explosion

hazardous areas and has no electric insulation. Make sure there are

no electric wires, gas pipes etc. that may be dangerous when

damaged with the tool.

Dusts and fumes related hazards

Dusts and fumes produced with the pneumatic tool may cause bad

health condition (e.g. cancer, congenital defects, asthma and/or

dermatitis), so the risk assessment is necessary, and

implementation of appropriate control measures for the hazards.

The risk assessment should include impact of dust produced with

the tool and possibility to stir up and lift existing dust. Operate and

maintain the pneumatic tool in accordance with the instruction

manual, which allows to minimise unnecessary emission of vapours

and dusts. Air outlet should be directed in a way to minimise stirring

up dust in dusty environment. Wherever dust and fumes are

produced, it is a priority to control the emission at the source. All

integrated functions and equipment used for collection, extraction

and reduction of dust or smoke should be used appropriately and

maintained in accordance with the manufacturer's guidelines.

Select, maintain and replace working tools in accordance with the

guidelines in the manual to prevent increased vapours and dusts

production. Use respiratory tract protection in accordance with the

employer instructions, as well as occupational health and safety

rules. Processing certain materials produces dusts and fumes,

which can form potentially explosive environment.

Noise hazards

Exposure to high noise without any protection may cause permanent

and irreversible hearing loss and other problems, such as tinnitus

(sensation of ringing, buzzing, whistling or humming in ears). Risk

assessment is necessary, and implementation of appropriate control

measures related to the hazards. Appropriate control aiming to

reduce risks can include measures such as silencing materials to

prevent “ringing” of processed piece. Use hearing protection in

accordance with the employer instructions, as well as occupational

health and safety rules. Operate and maintain the pneumatic tool in

accordance with the instruction manual, which allows to prevent

unnecessary increase of noise. Select, maintain and replace worn

out working tools in accordance with the instruction manual. It will

prevent unnecessary increase of noise. When the pneumatic tool is

equipped with a muffler, always make sure it is installed properly

when operating the tool.

Vibration hazards

Exposition to vibrations may cause permanent injuries of nervous

and vascular systems in hands and arms. Wear warm clothes when

working in low temperatures and keep your hands warm and dry. In

case of numbness, tingling, pain or whiteness of skin on fingers or

hands, stop using the pneumatic tool, inform your employer and

consult a doctor. Operation and maintenance of the pneumatic tool

in accordance with instruction manual allows to avoid unnecessary

increase of vibrations. Select, maintain and replace consumables

and working tools in accordance with the guidelines in the manual

to prevent hazardous increase of vibrations. Support the tool weight

with a stand, tensioner or with a balancer. Vibration hazards are

usually higher with stronger hand grip, therefore hold the tool with

light but firm grip, while considering reaction forces that may appear.

Incorrect installation of cutting tool may cause increase of vibration

level.

Additional safety instructions regarding pneumatic tools

Pressurised air may cause serious injuries:

•always cut off air supply, release air pressure from the hose and

disconnect the tool from air supply at all times, when the tool is

not in use, before changing accessories or before repairs;

•never direct air stream at yourself or another person.

Hitting with a hose may cause serious injuries. Always inspect the

equipment for damaged or loose hose and connectors. Make sure

to direct cold air awayfrom hands. Each timewhen universalrotation

joints are used (claw couplings), use securing pins and securing

fasteners that protect from damages between hoses and between a

hose and the tool. Do not exceed maximum air pressure specified

for the tool. Never carry the tool when holding by its hose.

EXPLANATION OF USED SYMBOLS

1. Read instruction manual, observe warnings and safety conditions

therein!

2. Use personal protection equipment (protective goggles, earmuff

protectors).

3. Use protective gloves.

4. Protect the tool from water.

5. Keep the tools away from children.

6. Recycling

INSTALLATION DIAGRAM

1. Pneumatic tool

2. Quick coupler

3. Pneumatic hose

4. Oiler

5. Pressure regulator

6. Draining filter

7. Cut off valve

8. Compressor

CONNECTION TO COMPRESSED AIR SYSTEM

1. Fix connecting piece (coupler) to the end of flexible hose and

tighten with a key.

2. Connect quick coupler (not included) to the connection. It is a

useful item that allows to quickly connect a range of pneumatic

tools to a flexible hose.

3. Pneumatic grinder is ready for use.

USE

Before each use, check the tool for any signs of damage. The tool

should be kept clean. Check that none of the pneumatic system

components is damaged. If any damage is observed, replace it

immediately with new undamaged system components. Before each

use of the pneumatic system, dry thecondensed moisture inside the

tool, compressor and pipes.

Before installing, removing, replacing accessories, and before

performing any maintenance, turn off the power source, drain the air

from the hose, and disconnect the device from the hose.

The best results are provided by frequent but not excessive

lubrication of the device. oil introduced into the place of compressed

air connection, lubricates the internal parts of the device. It is

recommended to use an automatic oiler in the network, although

oiling can also bedone manually, before starting work and after each

hour of continuous operation. Only a few drops of oil are given at a

time. Excess oil could accumulate in the device and be blown out

with the exhaust air. USE ONLY THE OIL INTENDED FOR

PNEUMATIC EQUIPMENT. Do not use oil with detergents or other

additives, as this could cause accelerated wear of the sealing

elements used in the device. dirt and water in the air being supplied

are the main causes of wear on the pneumatic device. The use of

an oiler and an air supply filter ensures better operation and longer

life of the pneumatic device. The filter capacity should be adapted to

the airflow demand specific to the device.

Avoid direct contact with the tool inserted during and after work, it

may be hot or sharp. Use accessories and consumables only in

sizes and types that are recommended by the manufacturer. Do not

use accessories of a different type or size. Check that the maximum

insert tool speed is greater than the rated speed of the device.

Avoid sticking to the cutting blade or excessive pressure.

Do not make excessively deep cuts. Overloading the cutting blade

increases its load and its tendency to stick or get stuck and thus the

possibility of kickback or breakage of the blade.

Avoid the area in front of and behind the rotating cutting blade.

Moving the cutting disc in the workpiece away from one another may

cause that in the event of kickback, the power tool will spring back

together with the rotating disc directly towards the user.

If the cutting blade is jammed or the work is interrupted, switch off

the machine and wait until the blade stops completely. Never try to

pull the still moving blade out of the cut as this may cause kickback.

Detect and remove the cause of the jam.

Do not switch the device on again while it is in the material. Before

cutting, the cutting disc should reach its full speed. Otherwise, the

wheel may get caught, jump off the workpiece, or cause kickback.

Boards or large objects must be supported before processing to

reduce the risk of kickback caused by a stuck blade. Large items

may bend under their own weight. The workpiece should be

supported on both sides, both near the cutting line and at the edge.

Use extreme caution when cuttingholes in walls oroperating in other

invisible areas. A cutting disc that penetrates into the material can

cause the tool to kick back when it comes across gas, water,

electricity, or other lines.

Do not use too large sheets of sandpaper. When choosing the size

of sandpaper, follow the manufacturer's instructions. The sanding

paper sticking out from the sanding pad can cause injury, as well as

blocking or tearing the paper or kickback.

It should be taken into account that even with normal use, there are

pieces of wire lost by the brush. Do not overload the wires by

applying too much pressure. Airborne pieces of wire can easily

break through thin clothing and / or skin. If the use of a guard is

recommended, prevent brush contact with the guard. The diameter

of the brushes for plates and pots can be increased by pressure and

centrifugal forces.

ASSEMBLING AND ADJUSTING THE BLADE GUARD

The blade guard protects the operator against debris, accidental

contact with the tool working or sparks. It should always be mounted

with additional attention to that the covering part is facing the

operator.

DISC INSTALLATION

For grinding or cutting wheels:

•Lock the spindle with the key provided

•Insert the special key (included) in the outer flange holes.

•Turn the key - loosen and remove the outer flange.

•Apply the blade so that it is pressed against the surface of the

inner flange.

•Screw on the outer flange and tighten slightly with a special

wrench.

Disassembly of the discs takes place in the reverse order to

assembly. When mounting, the shield should be pressed against the

surface of the inner flange and centrally mounted on its rolling.

INSTALLATION OF WORKING TOOLS WITH A THREADED

HOLE

Lock the spindle with the key provided

Remove the previously mounted working tool - if fitted.

Before mounting, remove both flanges - inner flange and outer

flange.

Screw the threaded part of the working tool onto the spindle and

tighten slightly.

Dismantling of working tools with a threaded hole is in the reverse

order to assembly.

MAINTENANCE

The most effective grinder operation is possible when the air supply

line is equipped with an air oiler. When the grinder is supplied

without an oiler, proceed with the following maintenance

instructions.

Disconnect the grinder from the flexible hose. Introduce few drops

of oil for pneumatic tools into the grinder inlet before each use of the

tool and after each hour of continuous operation. Put few drops of

oil into the grinder switch button mechanism. Press the button few

times to distribute oil on cooperating surfaces.

Do not use oil with detergent or other additives, this may cause

faster wearing of sealings in the grinder.

DISPOSAL Do not dispose of metal products with household

wastes, they should be utilized in proper plants. Obtain

information on waste utilization from your seller or local

authorities. Used up electric and electronic equipment

contains substances active in natural environment. Unrecycled

equipment constitutes a potential risk for environment and human

health.

TECHNICAL PARAMETERS

Pneumatic Grinder

14-508

Parameter

Value

Max. disc diameter

Ø125 mm

Inner diameter of the disc

Ø16 mm

Spindle thread

M10

Spindle rotational speed

11000 min-1

Weight

1,3 kg

Minimum recommended flexible hose diameter

10 mm

Maximum recommended flexible hose lengt

10 m

Maximum air pressure

6,3 bar (90 psi;

6,3 kg/cm2)

Air connection diameter

1/4” PT

Average air consumption

170 l/min

Sound pressure Sound power Measurement

uncertainty Tested in accordance with the

standard EN ISO 15744

LpA= 79 dB(A)

LwA= 90 dB(A)

KpA= 3 dB(A);

KwA= 3 dB(A)

Vibration level Measurement uncertainty

Tested in accordance with the standard EN ISO

28927-2

ah= 2,410 m/s2

K = 1,5 m/s

Number 14-508 define type and indication of the device.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ (ПО ЭКСПЛУАТАЦИИ)

ПНЕВМАТИЧЕСКАЯ ШЛИФОВАЛЬНАЯ МАШИНА

14-508

ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ

ОБОРУДОВАНИЯ СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ

ДАННУЮ ИНСТРУКЦИЮ И СОХРАНИТЬ ЕЕ В КАЧЕСТВЕ

СПРАВОЧНОГО МАТЕРИАЛА.

ЧАСТНЫЕ ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ

Внимание: Соблюдайте правила техники безопасности при

работе с оборудованием. В целях собственной безопасности, а

также безопасности посторонних лиц, прочитайте данную

инструкцию перед началом работы с оборудованием.

Сохраните инструкцию по эксплуатации для использования в

будущем.

ВНИМАНИЕ! Несоблюдение указанных выше требований

может привести к повреждению имущества, серьезной травме

или смертельному исходу.

Общие требования безопасности

При многочисленных опасностях необходимо изучить и

выполнять инструкции перед установкой, работой, ремонтом,

техническим обслуживанием, заменой средств оснащения или

выполнении работ вблизи пневматической машины.

Несоблюдение приведенных выше требований может привести

к серьезным телесным повреждениям. Только

квалифицированные и обученные операторы могут

устанавливать, регулировать или эксплуатировать

пневматическую машину. Запрещается вводить изменения в

конструкцию пневматической машины. Изменения могут

снизить эффективность мер по обеспечению безопасности и

увеличить риск получения травм. Не игнорировать инструкции

по безопасности, выдавать их оператору. Не использовать

пневматическую машину, если она была повреждена. Машина

должна проходить периодические проверки; номинальные

показатели и маркировка должны быть четко обозначены на

машине в соответствии с ISO 11148.

Работодатель/пользователь должен обратиться к изготовителю

для замены маркировочных табличек (при необходимости).

Опасность выброса

Повреждение обрабатываемого изделия, сменного

инструмента или средств оснащения может вызвать высокую

скорость выброса. Необходимо носить ударопрочную защиту

для глаз при работе с машиной. Требуемую степень защиты

рекомендуется проверять при каждом использовании. Следует

убедиться, что обрабатываемое изделие надежно закреплено.

Систематически проверять, что частота вращения машины не

выше, чем указанная на табличке изготовителя. Проверка

частоты вращения должна быть проведена без установленного

абразивного инструмента и в соответствии с инструкциями

изготовителя. Убедиться, чтобы искры и мусор, возникающие

при эксплуатации машины, не создавали опасность. Машина

должна быть отключена от источника энергоснабжения перед

заменой сменного инструмента. Следует также принимать во

внимание риск по отношению к посторонним лицам.

Опасность захватывания

Удушение, скальпирование и/или рваные раны могут

произойти, если свободная одежда, личные ювелирные

изделия, шейные платки, волосы или перчатки соприкасаются

с рабочим инструментом или могут быть подхвачены оснасткой.

Эксплуатационные опасности

При эксплуатации пневматической машины руки оператора

могут подвергнуться следующим опасностям: ударам, порезам,

ссадинам и тепловым воздействиям. Для защиты рук следует

надеть специальные перчатки. Операторы и обслуживающий

персонал должны быть физически способными справиться с

габаритами, массой и мощностью машины. Удерживать машину

правильно. Быть готовым к противодействию, нормальным или

внезапным движениям; обе руки должны быть наготове.

Сохранять баланс тела и обеспечить опору для ног. Отключать

устройство пуска/останова в случае прерывания подачи

энергопитания. Использовать только смазочные материалы,

рекомендованные изготовителем. Необходимо использовать

защитные очки, подходящие перчатки, рекомендуется

защитная одежда. Вращающийся сменный инструмент не

должен работать с частотой вращения, превышающей

номинальную. Для работ над головой надеть защитный шлем.

Помнить, что работа вращающегося сменного инструмента

продолжается после отжатия устройства пуска/останова.

Обращать внимание на то, чтобы вследствие процесса

обработки материала не возник пожар.

Опасности повторяющихся движений

При использовании пневматической машины для выполнения

работ оператор может испытывать дискомфорт в руках,

предплечьях, шее или других частях тела. При использовании

пневматической машины оператору рекомендуется принимать

удобную позу, сохраняя надежную опору ног и избегать

несбалансированных поз. Оператору рекомендуется менять

позу при выполнении длительных работ, это позволит избежать

дискомфорта и усталости. Если оператор ощущает постоянный

или периодический дискомфорт, боль, онемение, ощущение

жжения, эти симптомы не рекомендуется игнорировать:

оператору следует сообщить об этом работодателю и

обратиться к квалифицированному медицинскому персоналу.

Опасности от средств оснащения

Отключить машину от источника питания перед установкой

сменного инструмента или средств оснащения. Избегать

прямого контакта со сменным инструментом во время и после

использования, так как инструмент может быть горячим или

острым. Проверить, что максимальная рабочая частота

вращения сменного инструмента соответствует (или выше)

частоте вращения, маркированной на машине. Применять

только сменный инструмент соответствующего типа или

размера. Убедиться, что максимальная частота вращения

сменного инструмента больше номинальной частоты

пневматической машины. Запрещается устанавливать на

шлифовальную машину шлифовальные круги, диски и фрезы.

Треснувший шлифовальный круг может привести к серьезным

травмам или смертельному исходу. Запрещается работать со

сменным инструментом, если он поврежден, выщерблен или

упал. Следует применять сменный инструмент с

соответствующим посадочным отверстием. Следует обратить

внимание на то, что допустимая скорость сменного

инструмента снижена вследствие увеличения длины шпинделя

между концом цанги и установленным сменным инструментом.

Следует убедиться, что соблюдается минимальная длина

зажима, составляющая 10 мм. Не забывать о риске в

результате несоответствия диаметров шпинделя и цангового

патрона.

Опасности на рабочем месте

Скольжение, спотыкание и падение являются главными

причинами травм на рабочем месте. Необходимо быть

осведомленным о скользких поверхностях, вызванных

применением машины, а также об опасности спотыкания,

вызванных пневматическим или гидравлическим рукавом.

Действовать осторожно в неизвестной среде. Может

существовать скрытая опасность в виде электрической

проводки или других систем снабжения. Машина не

предназначена для эксплуатации в потенциально

взрывоопасных средах и не изолирована от вступления в

контакт с электрической энергией. Следует убедиться, что

электрические кабели, газовые трубопроводы и т. п. не

повреждены эксплуатируемой машиной и тем самым не

вызовут опасность.

Опасности пыли и пара

Пыль и пары, образовавшиеся при использовании

пневматической машины, могут вызвать ухудшение здоровья

(например, рак, врожденные дефекты, астму и/или дерматиты);

оценка риска этих опасностей и выполнение соответствующего

контроля для этих опасностей обязательны. В оценку риска

рекомендуется включать пыль, образовавшуюся при

использовании машины, и возможность сдувания уже

существующей пыли. Следует эксплуатировать и обслуживать

пневматическую машину в соответствии с инструкцией или

руководством по эксплуатации, чтобы уменьшить эмиссию

шума. Выхлоп направлять так, чтобы минимизировать

воздействие пыли в запыленной среде. Для контроля

приоритетными являются пыль и пары, которые создаются в

точке эмиссии. Все встроенные части или средства оснащения

для сбора, выделения или подавления воздушной пыли

рекомендуется правильно использовать и обслуживать в

соответствии с инструкциями изготовителя. Следует выбирать,

обслуживать и заменять сменный инструмент в соответствии с

инструкцией, чтобы предупредить повышение уровня

испарений и пыли. Использовать средства защиты органов

дыхания в соответствии с инструкциями работодателя,

правилами по охране здоровья и технике безопасности. Работа

с некоторыми материалами приводит к образованию пыли и

дыма, которые создают среду потенциально опасную по

взрыву.

Опасности шума

Воздействие высоких уровней шума может привести к потере

слуха и другим проблемам, таким как шум в ушах (звон,

жужжание, свист). Оценка рисков и проведение

соответствующего контроля этих опасностей являются

необходимыми. Соответствующий контроль для снижения

риска может включать в себя такие действия, как: применение

демпфирующих материалов, чтобы предотвратить шум от

обрабатываемого изделия. Использовать средства защиты

органов слуха в соответствии с инструкциями работодателя,

правилами по охране здоровья и технике безопасности.

Эксплуатировать и обслуживать пневматическую машину в

соответствии с инструкцией или руководством по эксплуатации,

чтобы предотвратить непредусмотренное увеличение шума.

Сменный инструмент необходимо выбирать, обслуживать и

заменять, как рекомендовано в руководстве по эксплуатации,

чтобы предотвратить нежелательное повышение шума. Если

машина имеет глушитель, необходимо убедиться, что он

установлен и находится в хорошем рабочем состоянии.

Вибрационные опасности

Воздействие вибрации может вызвать повреждение нервных

окончаний и нарушение кровоснабжения кистей рук и

предплечий. Носить теплую одежду при работе в условиях

холода и сохранять руки теплыми и сухими. При появлении

онемения, покалывания, боли, когда кожа на пальцах или

ладонях побелела, прекратить эксплуатировать

пневматическую машину, сообщить об этом работодателю и

обратиться к медицинскому персоналу. Эксплуатировать и

обслуживать машину, как указано в руководстве по

эксплуатации, чтобы предотвратить непредусмотренное

увеличение уровней вибрации. Выбирать, обслуживать и

заменять сменный инструмент в соответствии с инструкцией,

чтобы предупредить повышение уровня испарений и пыли.

Поддерживать тяжелый инструмент с помощью подставки,

натяжителя или стабилизатора, если это возможно.

Удерживать инструмент легким, но безопасным захватом,

учитывая требуемое усилие реакции рук, потому что риск,

возникающий от вибрации, обычно больше, где усилие захвата

выше. Неправильно установленный режущий инструмент или

поврежденный инструмент может вызвать чрезмерную

вибрацию.

Дополнительные меры безопасности для пневматической

машины

Воздух под давлением может привести к серьезной травме:

•необходимо отключать подачу воздуха, отводящий рукав

воздушного давления, и отключать инструмент от источника

воздушного питания, когда он не используется, перед

заменой средств оснащения или при проведении ремонта;

•не следует направлять воздух на самого себя или кого-

нибудь.

Гибкие рукава могут вызвать серьезную травму. Необходимо

проверять рукава на повреждения и ослабление крепления.

Когда используются универсальные соединительные муфты

(кулачковые), должны быть установлены блокирующие штифты

и использоваться рукава с предохранительными муфтами для

защиты от возможного разрыва соединений «рукав —

инструмент» и «рукав — рукав». Не превышать максимальное

давление воздуха, значение которого указано на инструменте.

Запрещается переносить пневматическую машину за рукав.

РАСШИФРОВКА ПИКТОГРАММ

1. Прочитайте инструкцию по эксплуатации, соблюдайте

приведенные в ней указания и правила техники

безопасности!

2. Пользуйтесь средствами индивидуальной защиты

(закрытыми защитными очками, наушниками).

3. Пользуйтесь защитными перчатками.

4. Берегите машину от влаги.

5. Не разрешайте детям прикасаться к машине.

6. Вторичная переработка

СХЕМА СИСТЕМЫ

1. Пневматический инструмент

2. Быстросъемная муфта

3. Пневматический шланг

4. Масленка

5. Регулировка давления

6. Фильтр/осушитель

7. Запорный клапан

8. Компрессор

ПОДКЛЮЧЕНИЕ К СЕТИ СЖАТОГО ВОЗДУХА

1. Надеть соединительный элемент (патрубок) на конец гибкого

шланга и затянуть ключом.

2. Подключить быстросъемную муфту (продается отдельно) к

патрубку. Это полезный элемент, позволяющий быстро

подключать к шлангу различное оборудование с

пневматическим приводом.

3. Пневматическая шлифовальная машина готова к работе.

ИСПОЛЬЗОВАНИЕ

Перед каждым использованием проверяйте инструмент на

наличие повреждений. Инструмент должен содержаться в

чистоте. Убедитесь, что ни один из компонентов

пневматической системы не поврежден. Если наблюдается

какое-либо повреждение, немедленно замените его новыми

неповрежденными компонентами системы. Перед каждым

использованием пневматической системы высушивайте

конденсированную влагу внутри инструмента, компрессора и

труб.

Перед установкой, снятием, заменой принадлежностей и перед

выполнением какого-либо обслуживания отключите источник

питания, слейте воздух из шланга и отсоедините устройство от

шланга.

Наилучшие результаты дает частая, но не чрезмерная смазка

устройства. масло, вводимое в место подключения сжатого

воздуха, смазывает внутренние части устройства.

Рекомендуется использовать автоматическую смазку в сети,

хотя смазку также можно выполнять вручную, перед началом

работы и после каждого часа непрерывной работы. Только

несколько капель масла даны за один раз. Избыточное масло

может накапливаться в устройстве и выдуваться отработанным

воздухом. ИСПОЛЬЗУЙТЕ ТОЛЬКО МАСЛО,

ПРЕДНАЗНАЧЕННОЕ ДЛЯ ПНАУМАТИЧЕСКОГО

ОБОРУДОВАНИЯ. Не используйте масло с моющими

средствами или другими добавками, так как это может привести

к ускоренному износу уплотнительных элементов,

используемых в устройстве. грязь и вода в подаваемом воздухе

являются основными причинами износа пневматического

устройства. Использование масленки и фильтра подачи

воздуха обеспечивает лучшую работу и более долгий срок

службы пневматического устройства. Емкость фильтра должна

соответствовать потребностям воздушного потока,

специфичным для данного устройства.

Избегайте прямого контакта с инструментом, вставленным во

время и после работы, он может быть горячим или острым.

Используйте аксессуары и расходные материалы только тех

размеров и типов, которые рекомендованы производителем. Не

используйте аксессуары другого типа или размера. Убедитесь,

что максимальная скорость вставного инструмента превышает

номинальную скорость устройства. Избегайте прилипания к

режущему лезвию или чрезмерного давления. Не делайте

слишком глубоких порезов. Перегрузка режущего лезвия

увеличивает его нагрузку и его склонность к прилипанию или

застреванию, и, таким образом, возможность отдачи или

поломки лезвия. Избегайте места перед и за вращающимся

режущим лезвием. Перемещение режущего диска в заготовке

друг от друга может привести к тому, что в случае отдачи

приводной инструмент отскочит назад вместе с вращающимся

диском прямо к пользователю. Если режущее лезвие замято

или работа прервана, выключите машину и дождитесь полной

остановки лезвия. Никогда не пытайтесь вытащить все еще

движущееся лезвие из разреза, так как это может вызвать

отдачу. Определите и устраните причину замятия. Не

включайте устройство снова, пока оно находится в материале.

Перед резкой режущий диск должен набрать полную скорость.

В противном случае колесо может зацепиться, спрыгнуть с

заготовки или вызвать отдачу. Доски или крупные объекты

должны поддерживаться перед обработкой, чтобы уменьшить

риск отдачи, вызванного застрявшим лезвием. Крупные

предметы могут гнуться под собственным весом. Заготовка

должна поддерживаться с обеих сторон, как вблизи линии

резки, так и по краю. Будьте предельно осторожны при

прорезании отверстий в стенах или работе в других невидимых

местах. Режущий диск, который проникает в материал, может

вызвать отдачу инструмента, когда он сталкивается с газом,

водой, электричеством или другими линиями. Не используйте

слишком большие листы наждачной бумаги. При выборе

размера наждачной бумаги следуйте инструкциям

производителя. Шлифовальная бумага, торчащая из

шлифовальной пластины, может привести к травме, а также к

блокировке или разрыву бумаги или отдаче. Следует

учитывать, что даже при нормальном использовании кусочки

проволоки теряются щеткой. Не перегружайте провода,

прикладывая слишком большое давление. Куски проволоки,

находящиеся в воздухе, могут легко прорвать тонкую одежду и

/ или кожу. Если рекомендуется использовать защитный кожух,

не допускайте контакта щетки с защитным кожухом. Диаметр

щеток для тарелок и горшков можно увеличить с помощью

давления и центробежных сил.

СБОРКА И РЕГУЛИРОВКА ЛЕЗВЕДЕНИЯ

Защита лезвия защищает оператора от мусора, случайного

контакта с инструментом работа или искры. Всегда следует

устанавливать с дополнительным вниманием к что

покрывающая часть обращена к оператору.

УСТАНОВКА ДИСКА

Для шлифовки или резки кругов:

•Зафиксируйте шпиндель с помощью ключа

•Вставьте специальный ключ (в комплекте) в отверстия

внешнего фланца.

•Поверните ключ - ослабьте и снимите внешний фланец.

•Нанесите лезвие так, чтобы оно прижималось к поверхности

внутреннего фланца.

•Привинтить внешний фланец и слегка затянуть специальным

ключом.

Разборка дисков происходит в порядке, обратном сборке. При

монтаже экран должен быть прижимается к поверхности

внутреннего фланца и устанавливается по центру на его

прокатку.

УСТАНОВКА РАБОЧИХ ИНСТРУМЕНТОВ С ОТРЕЗНЫМ

ОТВЕРСТИЕМ

Зафиксируйте шпиндель с помощью ключа

Снимите ранее установленный рабочий инструмент - если есть.

Перед монтажом снимите оба фланца - внутренний и внешний.

Навинтите резьбовую часть рабочего инструмента на шпиндель

и слегка затяните.

Разборка рабочих инструментов с резьбовым отверстием

производится в порядке, обратном порядку сборки

УХОД

Лучше всего, если шлифовальная машина запитывается от

сети, оснащенной автоматической масленкой. Если

шлифовальная машина запитывается от сети без масленки, в

данном случае она требует следующего ухода:

Отключить шлифовальную машину от гибкого шланга. Ввести

пару капель масла для пневматического оборудования во

входное отверстие шлифовальной машины – перед каждым

использованием машины или через каждый час, если машина

работает в непрерывном режиме. Добавить несколько капель

масла в механизм кнопки включения шлифовальной машины.

Нажать на кнопку несколько раз, чтобы масло поступило к

взаимодействующим поверхностям.

Запрещается использовать масло с моющими средствами

и прочими добавками, так как это может ускорить износ

использованных в шлифовальной машине уплотнителей.

УТИЛИЗАЦИЯ

Металлические изделия не следует выбрасывать

вместе с домашними отходами, их следует

передать в специальный пункт утилизации.

Информацию на тему утилизации может

предоставить продавец изделия или местные

власти. Электронное и электрическое оборудование,

отработавшее свой срок эксплуатации, содержит опасные для

окружающей среды вещества. Неутилизированное

оборудование представляет потенциальную угрозу для

окружающей среды и здоровья человека.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пневматическая шлифовальная машин

14-508

Параметр

Величина

Максимум диаметр набора

Ø125 мм

Внутренний диаметр диска

Ø16 мм

Гвинт Вжечиона

M10

Частота вращения шпинделя

11000 min-1

Масса

1,3 кг

Рекомендованный минимальный диаметр

гибкого шланга

10 мм

Рекомендованная максимальная длина

гибкого шланга

10 м

Максимальное давление воздуха

6,3 bar (90 psi; 6,3

kg/cm2)

Диаметр патрубка для подключения воздуха

1/4” PT

Средний расход воздуха

170 л/мин

Уровень звукового давления Уровень

звуковой мощности Неопределенность

измерений Протестировано в соответствии

с требованиями стандарта EN ISO 15744

LpA= 79 дБ(A)

LwA= 90 дБ(A)

KpA = 3 дБ(A);

KwA = 3 дБ(A)

Уровень вибрации Неопределенность

измерений Протестировано в соответствии

с требованиями стандарта EN ISO 28927-2

ah= 2,410 m/s2

K = 1,5 m/s

Номера 14-508 означают как тип, так и модель машины.

ПЕРЕЧЕНЬ КРИТИЧЕСКИХ ОТКАЗОВ

И ОШИБОЧНЫЕ ДЕЙСТВИЯ ПЕРСОНАЛА ИЛИ

ПОЛЬЗОВАТЕЛЯ

Не использовать пневматический инструмент, если он был

поврежден.

Не вводить изменения в конструкцию пневматического

инструмента

Не использовать инструмент в недостаточном для работы

пространстве,

Не использовать в потенциально взрывоопасных средах.

Не превышать максимального давления воздуха, указанного на

инструменте.

Не использовать пневмоинструмент при негерметичном

соединении со шлангом.

Не допускать контакта пневмоинструмента с источниками

электричества.

КРИТЕРИЙ ПРЕДЕЛЬНЫХ СОСТОЯНИЙ

Повреждение корпуса изделия, исключающее эксплуатацию

инструмента в нормальном режиме.

ДЕЙСТВИЯ ПЕРСОНАЛА В СЛУЧАЕ ИНЦИДЕНТА,

КРИТИЧЕСКОГО ОТКАЗА ИЛИ АВАРИИ

При возникновении инцидента или аварии следует

незамедлительно остановить работу инструментом,

обратиться в сервисную службу, действовать по указаниям

службы сервиса, если таковые поступили, и не допускать людей

к работе с инструментом.

Расшифровка серийного номера:

SN YYYYMMNXXXXX XXX,

где YYYY — год выпуска, MM — месяц выпуска.

EREDETI (KEZELÉSI) ÚTMUTATÓ

PNEUMATIKUS CSISZOLÓGÉP

14-508

FIGYELEM: A BERENDEZÉS ÜZEMBE HELYEZÉSE ELŐTT

FIGYELMESEN OLVASSA EL EZT A HASZNÁLATI UTASÍTÁST

ÉS ŐRIZZE MEG KÉSŐBBI FELHASZNÁLÁS CÉLJÁRA.

RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK

FIGYELMEZTETÉS: A berendezés használata során tartsa be a

biztonsági előírásokat. A saját és egyéb személyek biztonsága

érdekében a berendezés használata előtt kérjük a jelen útmutatót

elolvasni. Tegye el a jelen útmutatót a későbbi használatra.

FIGYELEM! A fenti figyelmeztetések betartásának elmulasztása

komoly testi sérüléseket és vagyoni károkat, akár halálos balesetet

is okozhat.

Általános biztonsági előírások

A beszerelés, munka, javítás, karbantartás, vagy tartozék cseréje

előtt, illetve a légszerszám közelében végzett munka esetén a

különböző veszélyek miatt érdemes elolvasni és megérteni a

biztonsági útmutatót. A fenti lépések elmulasztása komoly testi

sérülésekhez vezethet. A légszerszámok beindítását,

szabályozását és szerelését kizárólagosan szakképzett és kioktatott

személyzet végezheti el. Nem szabad a légszerszámot módosítani.

A módosítások csökkenthetik a hatékonyságot és a biztonság

szintjét, valamint növelhetik a szerszám kezelőjének kockázatát. Ne

dobja ki a kezelési útmutatót, adja azt oda a szerszám kezelőjének.

Ne használja a sérült légszerszámot. A szerszámot időszakos

átvizsgálásnak kell alávetni az ISO 11148 szabvány

követelményeinek megfelelően. A munkáltatónak/felhasználónak a

gyártóhoz kell fordulnia a típuscímke kicserélése érdekében,

amennyiben az szükséges.

A kidobott alkatrészekkel kapcsolatos veszélyek

A munkadarab, tartozékok, vagy akár a behelyezett szerszám

megsérülése az alkatrész nagy sebességgel történő kihajítását

eredményezheti. Mindenkor használjon ütésálló védőszemüveget.

A védettségi szintet a végzett munka függvényében kell

megválasztani. Ügyeljen rá, hogy a megmunkált munkadarab

biztonságosan rögzítésre került. Rendszeresen ellenőrizze, hogy a

berendezés fordulatszáma nem magasabb a gyártó által

deklaráltnál. A sebességet a gyártó útmutatója szerint, felszerelt

tartozékok nélkül kell ellenőrizni. Ellenőrizze, hogy a berendezés

használata során keletkező szikrák és szennyeződések nem

okoznak veszélyt. A tartozékok cseréje és a karbantartási munkák

előtt a berendezést a tápforrásról le kell csatlakoztatni. Szintén

figyelembe kell venni az idegen személyekkel kapcsolatos

veszélyeket.

Az összekuszálódással kapcsolatos veszélyek

Az összekuszálódással kapcsolatos veszélyek megfulladáshoz,

megskalpoláshoz és/vagy sérülésekhez vezethetnek, ha a túl laza

a ruha, az ékszerek , a haj, vagy a kesztyű nem kerül távoltartásra

a szerszámtól, vagy a tartozékoktól.

A munkával kapcsolatos veszélyek

A szerszám használata a következő módon veszélyeztetheti a

kezelő kezét: zúzódás, ütés, levágás, horzsolódás, valamint

forróság. A kezek védelmére alkalmazzon megfelelő kesztyűt. A

kezelőnek és a karbantartó személynek fizikailag képesnek kell

lennie a berendezés mennyiségével, tömegével és teljesítményével

való bánásra. Tartsa a szerszámot a megfelelő módon. Álljon

készen a normális vagy váratlan mozgások kezelésére, valamint

mind a két keze álljon rendelkezésre. Őrizze meg az egyensúlyát és

a lábak biztonságot nyújtó elhelyezését. A tápenergia kimaradása

esetén engedje fel a készülék start és stop gombját. A gyártó által

ajánlott kenőanyagokat használja. Védőszemüveget kell használni,

ajánlott testre szabott védőkesztyűt és védőöltözetet alkalmazni. Az

alkalmazott tartozékok nem működhetnek a névleges sebességet

túllépő sebességgel. A fej feletti munkák esetén védősisakot kell

hordani. A berendezés start és stop gombjának felengedésekor

ügyeljen a még forgásban levő részekre. Ügyeljen rá, hogy az anyag

megmunkálása nem okozzon tüzet.

Az ismétlődő mozdulatokkal kapcsolatos veszélyek

A légszerszám ismétlődő műveletekhez való használata esetén a

kezelő a kezek, karok, vállak, a nyak és egyéb testrészek

diszkomfort érzésének kerül kitevésre. A légszerszám

használatakor a kezelőnek kényelmes testhelyzetet kell felvennie,

mely biztosítja a lábak megfelelő helyzetét, elkerülve a furcsa, vagy

az egyensúlyt nem biztosító testtartást. Hosszabb munkavégzés

esetén a kezelő változtasson testtartást, kerülve a diszkomfort és

fáradtság érzést. Amennyiben a kezelő a következőket érzi: tartós

vagy ismétlődő diszkomfort, fájdalom, pulzáló fájdalom, bizsergés,

zsibbadás, égés vagy megkeményedés, Azokat nem lehet

figyelmen kívül hagyni, azt a munkáltatónak jelezni kell és orvoshoz

kell fordulni.

A tartozékokkal kapcsolatos veszélyek

A behelyezett szerszám vagy a tartozék cseréjekor a légszerszámot

a hálózatról le kell csatlakoztatni. Kerülje a közvetlen érintkezést a

szerszámmal a munkavégzés közben és utána, mert az forró vagy

éles lehet. Kizárólagosan a gyártó által ajánlott méretű és típusú

tartozékokat és anyagokat használjon. Ne alkalmazzon eltérő

típusú, vagy méretű tartozékot. Ellenőrizze, hogy a beszerelt

szerszám maximális üzemi sebessége nagyobb a berendezés

névleges sebességénél. Ne szereljen a csiszológépre

köszörűkorongot, csiszolótárcsát, vagy marót. Az eltörő

köszörűkorong komoly testi sérüléseket, vagy akár halálos balesetet

is okozhat. Ne használjon kicsorbult, sérült, vagy leesett

korongokat. Megfelelő szerelési átmérőjű szerszámokat

használjon. Vegye figyelembe, hogy a felszerelt pontban a

megengedett sebesség alacsonyabb a befogó hüvely vége és a

rögzítési pont közötti henger megnövelt hosszára való tekintettel.

Ellenőrizze, hogy a rögzítés minimális hossza 10 mm. Emlékezzen

a beszerelt szerszám és a befogó hüvely átmérőinek eltéréséből

eredő kockázatra.

A munkahellyel kapcsolatos veszélyek

Az elcsúszás, elbotlás és elesés a sérülések fő oka. A szerszám

használatakor kerülje a síkos felületeket, valamint a légrendszerrel

kapcsolatos lenyelés veszélyét. Ismeretlen környezetben járjon el

óvatosan. Előfordulhatnak rejtett veszélyek, mint az elektromosság,

vagy egyéb hálózatok. A légszerszám nem alkalmas

robbanásveszélyes zónában történő használatra és levédve az

elektromos árammal történő érintkezés ellen. Ellenőrizze, hogy

nincsenek a helyszínen elektromos, gáz, stb. vezetékek, amelyek

veszélyt okozhatnak a szerszámmal történő megrongálás esetén.

A gőzökkel és porokkal kapcsolatos veszélyek

A légszerszám használatakor keletkező por és gőzök rossz

egészségi állapotot (pl.rákod, vele született rendellenességeket,

asztmát és/vagy bőrgyulladást) válthatnak ki, ezért szükséges a

kockázat kiértékelése és megfelelő kontroll eljárások alkalmazása.

A kockázat kiértékelésének tartalmaznia kell a szerszámmal okozott

por és a por felverésének kihatását. A légszerszám kezelését és

karbantartását a kezelési útmutató utasításainak megfelelően kell

elvégezni, ezzel minimalizálható a gőzök és a por kibocsátása. A

levegő kimenetet úgy kell irányítani, hogy a minimálisra csökkenjen

a por felverése a poros környezetbe. Ahol por és gőz keletkezik, ott

elsőbbséget kell élveznie azok kontrolljánaka keletkezés forrásánál.

Az összes por és füst, gyűjtő vagy csökkentő integrált funkciót és

felszerelést a gyártó ajánlásai szerint kell használni és megfelelően

karbantartani. Az útmutató utasításai szerint válassza ki, tartsa

karban és cserélje a beszerelt szerszámokat a gőzök és a por

megnövekedett keletkezésének megelőzése érdekében. A

munkáltató útmutatásának és a munkavédelmi előírásoknak

megfelelő légúti védőfelszerelést kell alkalmazni. Némely anyagok

megmunkálása por és füst keletkezését eredményezi, mely por és

füst potenciálisan robbanékony környezet kialakulását okozza.

Zajjal kapcsolatos veszélyek

A zajvédelem nélkül a magas zajszint hatása tartós és

megfordíthatatlan halláskárosodást és egyéb problémákat okozhat,

mint a fülzúgás (csengés, csörömpölés, sípolás, vagy dúdolás).

Kockázat felmérésre, valamit a veszélyekkel szemben megfelelő

kontroll eszközök alkalmazására van szükség. A kockázat

csökkentésére irányuló megfelelő kontroll kiterjedhet például a

munkadarab "csengetését" megelőző tompító anyagok

alkalmazása. A munkáltató útmutatásának és a munkavédelmi

előírásoknak megfelelő hallásvédő felszerelést kell alkalmazni. A

légszerszám kezelését és karbantartását a kezelési útmutató

utasításainak megfelelően kell elvégezni, ez lehetővé teszi a

zajszint felesleges megnövekedésének elkerülését. A használati

útmutató utasításai szerint válassza ki, tartsa karban és cserélje ki

a felhasznált szerszámokat. Ezzel elkerülhető a zajszint felesleges

megnövekedése. Amennyiben a légszerszám hangtompítóval

rendelkezik, akkor mindenkor ellenőrizze, hogy a szerszám

használata során az megfelelően rögzítésre került.

Rezgéssel kapcsolatos veszélyek

A regzés hatásának való kitevés a karom és a kezek idegeinek és

vérkeringésének tartós megsérüléséhez vezethet. Alacsony

hőmérsékletben végzett munka esetén öltözzön melegen és tartsa

a kezét melegen és szárazon. Amennyiben az ujjak és a kezek

zsibbadását, bizsergését, fájdalmát, vagy elfehéredését észleli,

hagyja abba a légszerszám használatát, azt jelezze a

munkáltatónak és forduljon orvoshoz. A légszerszám kezelését és

karbantartását a kezelési útmutató utasításainak megfelelően kell

elvégezni, ez lehetővé teszi a rezgésszint felesleges

megnövekedésének elkerülését. Az útmutató utasításai szerint

válassza ki, tartsa karban és cserélje az üzemeltetési anyagokat/

beszerelt szerszámokat, elkerülve a rezgésszint felesleges

megnövekedését. Amennyiben az csak lehetséges, a szerszám

súlyát állványra helyezéssel, feszítővel vagy stabilizátorral fell

ellensúlyozni. A szerszámot gyengébb, de biztos fogással tartsa,

figyelembe véve a szükséges reakció erejét, mivel a rezgésből

eredő veszély általában nagyobb, ha a fogás erősebb. A beépített

vágóeszköz helytelen beszerelése a rezgésszint növekedéséhez

vezethet.

A légszerszámokkal kapcsolatos további biztonsági utasítások

A nyomás alatti levegő komoly sérüléseket okozhat:

•mindenkor kapcsolja le a levegő bemenetet, engedje le a

nyomást a tömlőben és csatlakoztassa le a szerszámot a levegő

tápról, ha: azt nem használja, tartozékok cseréje és javítás előtt;

•sosem irányítsa a levegőt saját magára, vagy bárkire is.

A tömlővel történő megütés komoly sérüléseket okozhat. Mindenkor

ellenőrizz, hogy a tömlő és a csatlakozások nem lazák, vagy

sérültek. A hideg levegőt a kezektől távolra kell irányítani. Amikor

univerzális felcsavarozható csatlakozókat alkalmaz, biztonsági

csapszegeket biztonsági összekötőelemeket kell alkalmazni a

tömlők közötti, valamint a tömlő és a szerszám közötti

csatlakozások megsérülésének elkerülésére. Ne lépje túl az adott

szerszám számára megadott maximális légnyomást. Tilos a

szerszámot a tömlőnél fogva hordozni.

AZ ALKALMAZOTT JELZÉSEK MAGYARÁZATA:

1. Olvassa el a használati utasítást, tartsa be a benne található

figyelmeztetéseket és biztonsági szabályokat!

2. Alkalmazzon egyéni védőeszközöket (védőszemüveget,

hallásvédő eszközt).

3. Használjon védőkesztyűt.

4. Óvja a berendezést a víztől.

5. Ne engedje a gyerekeket a szerszámhoz.

6. Újrahasznosítás

KAPCSOLÁSI RAJZ

1. Pneumatikus szerszám

2. Gyorscsatlakozó

3. Pneumatikus tömlő

4. Olajzó

5. Nyomásszabályozó

6. Víztelenítő szűrő

7. Leválasztó szelep

8. Kompresszor

SŰRÍTETT LEVEGŐ HÁLÓZATRA CSATLAKOZÁS

1. Szerelje fel az összekötő elemet (csatlakozót) a flexibilis cső

végére és kulcs segítségével húzza meg.

2. Csatlakoztassa a gyorscsatlakozót (külön beszerezhető) a

csatlakozóra. Ez hasznos alkatrész, mely lehetővé teszi a

flexibilis cső gyors rácsatlakoztatását számos pneumatikus

meghajtású berendezésre.

3. A pneumatikus csiszológép használatra kész.

HASZNÁLATA

Minden használat előtt ellenőrizze a szerszámot, hogy nincs-e rajta

sérülés. A szerszámot tisztán kell tartani. Ellenőrizze, hogy a

pneumatikus rendszer egyik alkatrésze sem sérült-e. Ha bármilyen

sérülést észlel, akkor azonnal cserélje ki új, sértetlen rendszer

alkatrészekre. A pneumatikus rendszer minden használata előtt

szárítsa meg a kondenzált nedvességet a szerszámon, a

kompresszoron és a csöveken.

A kiegészítők felszerelése, eltávolítása, cseréje, valamint a

karbantartás elvégzése előtt kapcsolja ki az áramforrást, engedje le

a levegőt a tömlőből, és válassza le a készüléket a tömlőről.

A legjobb eredményt a készülék gyakori, de nem túlzott kenése

biztosítja. A sűrített levegő csatlakozás helyére bevezetett olaj

megkenti a készülék belső részeit. Ajánlott automatikus olajozó

használata a hálózatban, bár az olajozás manuálisan is

elvégezhető, a munka megkezdése előtt és a folyamatos működés

minden órája után. Egyszerre csak néhány csepp olajat adunk be.

A fölösleges olaj felhalmozódhat a készülékben, és az elszívott

levegővel kifolyhat. CSAK A PNAUMATIKUS

BERENDEZÉSEKHEZ SZÁNT OLAJT HASZNÁLJA. Ne használjon

olajat mosószerekkel vagy más adalékanyagokkal, mivel ez a

készülékben használt tömítőelemek gyorsabb kopását okozhatja. A

beszívott levegő szennyeződése és víz a pneumatikus készülék

kopásának fő okai. Az olajozó és a légszűrő használata biztosítja a

pneumatikus készülék jobb működését és hosszabb élettartamát. A

szűrőkapacitást az eszköz specifikus légáram-igényéhez kell

igazítani.

Kerülje a közvetlen érintkezést a behelyezett szerszámmal munka

közben és után, mert forró vagy éles lehet. Kiegészítőket és

fogyóeszközöket csak a gyártó által ajánlott méretben és típusban

használjon. Ne használjon más típusú vagy méretű kiegészítőket.

Ellenőrizze, hogy a szerszám maximális sebessége meghaladja-e a

készülék névleges sebességét.

Kerülje el a ragasztóéllel való ragasztást vagy a túlzott nyomást. Ne

végezzen túl mély vágásokat. A vágókorong túlterhelése növeli a

terhelését és a hajlandóságot arra, hogy ragadjon vagy elakadjon,

és ezáltal a kés visszarúgásának vagy törésének a lehetősége.

Kerülje a forgó vágópenge előtti és mögött lévő területet. Ha a

vágótárcsát a munkadarabban egymástól mozgatják, visszarúgás

esetén az elektromos kéziszerszám a forgó tárcsával együtt

visszapattan a felhasználó felé.If the cutting blade is jammed or the

work is interrupted, switch off the machine and wait until the blade

stops completely. Never try to pull the still moving blade out of the

cut as this may cause kickback. Detect and remove the cause of the

jam. Do not switch the device on again while it is in the material.

Before cutting, the cutting disc should reach its full speed.

Otherwise, the wheel may get caught, jump off the workpiece, or

cause kickback.

A táblákat vagy nagy tárgyakat a feldolgozás előtt támogatni kell,

hogy csökkentsék a beragadt penge által okozott visszarúgás

kockázatát. A nagy darabok meghajolhatnak saját súlyuk alatt. A

munkadarabot mindkét oldalán meg kell támasztani, mind a

vágóvonal közelében, mind a széle mellett.

Vigyázzon rendkívül óvatosan, ha a falon lyukakat vág vagy más

láthatatlan területeken dolgozik. Az anyagba behatoló vágókorong

a szerszám visszarúghat, amikor gáz, víz, áram vagy más

vezetékkel találkozik.

Ne használjon túl nagy csiszolópapírt. A csiszolópapír méretének

kiválasztásakor kövesse a gyártó utasításait. A csiszolópapírból

kilépő csiszolópapír sérüléseket okozhat, valamint eltömítheti vagy

eltépheti a papírt, vagy visszarúghat.

Figyelembe kell venni, hogy normál használat esetén is vannak

huzaldarabok, amelyeket az ecset elveszít. Ne terhelje túl a

vezetékeket túl nagy nyomással. A levegőben lévő huzaldarabok

könnyen áttörhetnek a vékony ruházaton és / vagy a bőrön. Ha

védőburkolat használata javasolt, akkor kerülje a kefe érintkezését

a védőburkolattal. A lemezek és edények kefének átmérője

nyomással és centrifugális erőkkel növelhető.

A KÉPVÉDŐ ÖSSZESZERELÉSE ÉS BEÁLLÍTÁSA

A pengevédő megvédi a kezelőt a törmelékektől és a szerszám

véletlen érintkezésétől dolgozik vagy szikra. A szerelést mindig

különös figyelmet kell fordítani hogy a burkolat a kezelõ felé nézzen.

LEVEGŐ TELEPÍTÉSE

Kerekek csiszolására vagy vágására:

•Rögzítse az orsót a mellékelt kulccsal

•Helyezze be a speciális kulcsot (tartozék) a külső peremes

furatokba.

•Forgassa el a kulcsot - lazítsa meg és távolítsa el a külső

peremet.

•Helyezze be a pengét úgy, hogy az a belső karima felületéhez

nyomja.

•Csavarja fel a külső peremet és kissé húzza meg egy speciális

csavarkulccsal.

A tárcsák szétszerelése a szerelés fordított sorrendjében történik.

Szereléskor az árnyékolásnak legyen a belső karima felületéhez

nyomják, és középen rögzítik a gördítéshez.

MUNKÁK ESZKÖZÖK FENNTARTÁSA

Rögzítse az orsót a mellékelt kulccsal

Távolítsa el az előzőleg felszerelt szerszámot - ha van ilyen.

Szerelés előtt távolítsa el mindkét karima - a belső karima és a külső

karima.

Csavarozza fel a szerszám menetes részét az orsóra, és kissé

húzza meg.

A menetes lyukkal ellátott munkaeszközök szétszerelése a szerelés

fordított sorrendjében történik.

KARBANTARTÁS

A legelőnyösebb, ha a csiszológép levegő olajozóval ellátott

hálózatról kerül táplálásra. Amennyiben a csiszológép olajozó nélkül

kerül használásra, akkor a következő műveleteket kell azzal

kapcsolatban elvégezni:

Csatlakoztassa le a csiszológépet a flexibilis tömlőről. Minden

használat előtt, vagy folyamatos üzemeltetés esetén óránként

csepegtessen be néhány csepp légszerszámhoz való olajat a

csiszológép bemeneti nyílásába. Csepegtessen be pár csepp olajat

a csiszológép kapcsológombjának mechanikájába. Nyomja meg a

gombot néhányszor, hogy az olaj szétterüljön az egymással

érintkező felületeken.

Tilos az olajat detergensekkel és egyéb adalékokkal együtt

alkalmazni, mert az felgyorsíthatja a csiszológépben

alkalmazott tömítés elhasználódását.

HULLADÉK MEGSEMMISÍTÉS

A fém termékeket tilos a háztartási hulladékkal együtt

kidobni, hanem azokat a hulladék megsemmisítését

végző megfelelő üzemben kell leadni. A

megsemmisítéssel kapcsolatos információkért

forduljon a termék eladójához, vagy a helyi

közigazgatási szervekhez. Az elhasználódott elektromos és

elektronikus berendezések a környezet számára nem közömbös

anyagokat tartalmaznak. Az újrahasznosításnak nem alávetett

berendezések potenciális veszélyforrást jelentenek a környezet és

az emberi egészség számára.

MŰSZAKI ADATOK

Pneumatikus csiszológép

14-508

Paraméter

Érték

Max. tárcsa átmérője

Ø125 mm

A tárcsa belső átmérője

Ø16 mm

Orsó menet

M10

Orsó fordulatszáma

11000 min-1

Tömege

1,3 kg

A flexibilis tömlő ajánlott minimális

keresztmetszete

10 mm

Rugalmas tömlő ajánlott maximális

hossza

10 m

Maximális légnyomás

6,3 bar (90 psi; 6,3

kg/cm2)

Levegő csatlakozó átmérő

1/4” PT

Átlagos levegő igény

170 l/perc

Hangnyomás-szint Hangteljesítmény-

szint Mérési pontatlanság A termék

megfelel a EN ISO 15744 sz.

szabványnak

LpA= 79 dB(A)

LwA= 90 dB(A)

KpA= 3 dB(A); KwA

= 3 dB(A)

Rezgés szint Mérési pontatlanság Az EN

ISO 28927-2 sz. szabvány szerint

tesztelve

ah= 2,410 m/s2

K = 1,5 m/s

A 14-508 számok a gép típusát és meghatározását jelentik..

INSTRUCȚIUNI ORIGINALE (DE UTILIZARE)

MAȘINĂ DE ȘLEFUIT PNEUMATICĂ

14-508

ATENȚIE: ÎNAINTE DE A UTILIZA ECHIPAMENTUL CITIȚI CU

ATENȚIE ACESTE INSTRUCȚIUNI ȘI PĂSTRAȚI-LE PENTRU

FOLOSIREA LOR ULTERIOARĂ.

PREVEDERI DETALIATE PRIVIND SIGURANȚA

AVERTIZARE: Respectați normele de siguranță atunci când utilizați

dispozitivul. Pentru siguranța proprie și a altor persoane, citiți aceste

instrucțiuni înainte de începerea lucrului cu dispozitivul. Vă rugăm

să păstrați instrucțiunile pentru utilizarea lor viitoare.

ATENȚIE! Nerespectarea avertismentelor de mai sus poate duce la

vătămări corporale grave, la pagube materiale sau chiar la deces.

Reguli generale de siguranță

Înainte de a începe instalarea, operarea, repararea, întreținerea și

schimbarea accesoriilor sau când se lucrează în apropierea unei

scule pneumatice, luați în considerare numeroasele pericole și citiți

înțelegând instrucțiunile de siguranță. Neefectuarea acțiunilor mai

sus menționate poate provoca vătămări corporale grave. Instalarea,

reglarea și asamblarea sculelor pneumatice pot fi efectuate numai

de un personal calificat și instruit. Nu modificați scula pneumatică.

Modificările pot reduce eficiența și nivelul de siguranță și pot crește

riscul operatorului sculei. Nu aruncați instrucțiunile de siguranță,

acestea trebuie înmănate operatorului sculei. Nu folosiți scula

pneumatică dacă este deteriorată. Unealta trebuie controlată

periodic din punct de vedere al valabilității datelor cerute de norma

ISO 11148. Angajatorul / utilizatorul trebuie să ia legătura cu

producătorul pentru a înlocui plăcuța de identificare ori de câte ori

este necesar.

Pericole legate de aruncarea elementelor

Deteriorarea piesei în curs de prelucrare, a accesoriilor sau chiar a

sculei încorporate poate provoca aruncarea pieselor cu mare viteză.

Utilizați întotdeauna o protecție a ochilor rezistentă la impact.

Gradul de protecție trebui selectat în funcție de activitatea

desfășurată. Asigurați-vă că piesa prelucrată este bine fixată.

Verificați în mod regulat dacă viteza dispozitivului nu este mai mare

decât cea declarată de producător. Verificarea vitezei trebuie

efectuată fără accesorii instalate în conformitate cu instrucțiunile

producătorului. Asigurați-vă că scânteile și murdăria generate în

timpul utilizării dispozitivului nu vor cauza pericol. Deconectați

dispozitivul de la sursa de alimentare înainte de a înlocui accesoriile

și întreținerea. De asemenea, trebuie luatăîn considerare

periclitarea persoanele străine.

Pericole legate de încurcare

Pericolul generat de încurcare poate provoca sufocare, scalpare și /

sau rănire dacă îmbrăcămintea largă, bijuteriile, părul sau mănușile

nu sunt ținute la distanță de sculă sau accesorii.

Pericole legate de muncă

Utilizarea sculei poate expune mâinile operatorului la pericole

precum zdrobirea, lovirea, tăierea, frecare și arsuri. Purtați mănuși

adecvate pentru protecția mâinilor. Operatorul și personalul de

întreținere trebuie să fie capabili să suporte fizic greutatea și puterea

uneltei. Țineți scula corect. Fiți pregătit să faceți față mișcărilor

normale sau celor neașteptate și trebuie să aveți întotdeauna

ambele mâini la dispoziție. Păstrați echilibrul și țineți picioare într-o

poziție care asigură siguranță. Eliberați presiunea pe dispozitivul de

pornire și oprire în cazul unei întreruperi de curent. Folosiți numai

lubrifianți recomandați de producător. Folosiți ochelari de protecție,

este recomandat să folosiți mănuși pe măsură și haine de protecție.

Accesoriile folosite nu pot să funcționeze la o viteză care depășește

viteza nominală. Purtați o cască pentru lucru mai sus de nivelul

capului. După eliberarea presiunii pe dispozitivul de pornire și oprire,

fiți atenți la elementele care se rotesc încă. Trebuie avut grijă ca

tratamentul materialului să nu provoace incendiu.

Pericole provocate de mișcările repetate

Atunci când utilizați un instrument pneumatic pentru munca în care

mișcările se repetă, operatorul este expus la disconfort pentru mâini,

brațe, umeri, gât sau alte părți ale corpului. Atunci când se utilizează

scula pneumatică, operatorul trebuie să-și asume o poziție

confortabilă care să-i asigure poziționarea corectă a picioarelor și să

evite poziții nenaturale sau dezechilibrate. Operatorul trebuie să-și

schimbe poziția în timpul lucrului îndelungat, acest lucru va ajuta la

evitarea disconfortului și a oboselii. Dacă operatorul prezintă

simptome precum disconfort persistent sau repetat, dureri pulsatorii,

furnicături, amorțeală, usturime sau rigiditate, el nu trebuie să le

ignoreze, ci trebui să comunice acest lucru angajatorului și să

consulte un medic.

Pericole legate de accesorii

Deconectați scula de la sursa de alimentare înainte de a schimba

piesa introdusă sau accesoriile. Evitați contactul direct cu

instrumentul introdus în timpul și după muncă, acesta poate fi

fierbinte sau ascuțit. Folosiți accesorii și materiale consumabile

numai de mărimile și tipurile recomandate de producător. Nu folosiți

accesorii de alt tip sau dimensiune. Verificați dacă viteza maximă de

funcționare a instrumentului de inserare este mai mare decât viteza

nominală a dispozitivului. Nu montați niciodată roți de șlefuit, discuri

de șlefuit și freze. Crăparea discului șlefuitor poate provoca vătămări

grave sau chiar moartea. Nu folosiți niciodată roți crestate,

deteriorate sau aruncate. Folosiți unelte cu diametrul corect de

montare. Rețineți că viteza admisă în punctul montat este mai mică

datorită creșterii lungimii arborelui între capătul bucșei de strângere

și punctul de fixare. Asigurați-vă că lungimea minimă de strângere

este de 10 mm. Fiți conștienți de riscul nepotrivirii dintre diametrul

instrumentului inserat și bucșa de strângere.

Pericole legate de locul muncă

Alunecările, împiedicările și căderile sunt principalele cauze ale

leziunilor. Feriți-vă de suprafețele alunecoase cauzate de utilizarea

instrumentului, precum și de pericolele de împiedicare cauzate de

sistemul de aer. Manevrați cu grijă în mediul necunoscut. Pot exista

pericole ascunse, cum ar fi electricitatea sau alte linii de utilitate.

Unealta pneumatică nu este destinată utilizării în zone potențial

explozive și nu este izolată de contactul cu energia electrică. La

folosirea sculei, asigurați-vă că nu există cabluri electrice, conducte

de gaz, etc., care pot genera un pericol dacă sunt deteriorate.

Pericole legate de vapori și praf

Praful și vaporii generați prin utilizarea unui instrument pneumatic

pot cauza înrăutățirea sănătății (de exemplu cancer, defecte

congenitale, astmă și / sau dermatită); este necesară evaluarea

riscurilor și implementarea unor măsuri de control adecvate acestor

pericole. Evaluarea riscurilor trebuie să includă impactul prafului

creat de unealta respectivă și posibilitatea de a induce praful

existent. Funcționarea și întreținerea instrumentului pneumatic

trebuie efectuată în conformitate cu indicațiile din instrucțiunile de

utilizare, acesta va reduce la minimum emisiile de vapori și praf.

Ieșirea aerului trebuie direcționată astfel încât să se reducă la

minimum generarea de praf în mediul prăfuit. Acolo unde sunt

generate praf sau vapori, controlul acestora la sursa de emisie

devine prioritară. Toate funcțiile și echipamentele integrate pentru

colectarea, extragerea sau reducerea prafului sau a fumului trebuie

utilizate și întreținute în mod corespunzător în conformitate cu

instrucțiunile producătorului. Alegeți, întrețineți și înlocuiți

instrumentele introduse conform recomandărilor din instrucțiuni

privind prevenirea creșterii fumului și a prafului. Folosiți protecția

căilor respiratorii în conformitate cu instrucțiunile angajatorului și în

conformitate cu cerințele de igienă și siguranță. Lucrările cu unele

materiale provoacă emisie de praf și vapori care creează un mediu

potențial exploziv.

Pericolul legat de zgomot

Expunerea neprotejată, la un nivel ridicat de zgomot poate provoca

pierderea definitivă și ireversibilă a auzului și alte probleme, cum ar

fi acufene (sunete, zumzăială, fluierături sau bâzâit în urechi). Este

necesară evaluarea riscurilor și implementarea măsurilor de control

adecvate în legătură cu aceste pericole. Controalele adecvate în

scopul reducerii riscului pot include acțiuni, cum ar fi: amortizarea cu

materiale care previn zgomotul emis de piesa prelucrată. Folosiți

protecția audio în conformitate cu instrucțiunile angajatorului și în

conformitate cu cerințele de igienă și siguranță. Funcționarea și

întreținerea uneltei pneumatice trebuie efectuată în conformitate cu

instrucțiunile de utilizare, fapt care permite evitarea creșterii inutile

a nivelului de zgomot. Alegeți, întrețineți și înlocuiți piesele uzate

conform recomandărilor din instrucțiunile de utilizare. Acest lucru va

evita creșterea inutilă a zgomotului. Dacă instrumentul pneumatic

are un filtru de zgomot, asigurați-vă întotdeauna că acesta este

montat corect atunci când utilizați scula.

Pericolul legat de vibrații

Expunerea la vibrații poate provoca leziuni permanente ale nervilor

și ale sistemului sanguin pe mâini și brațe. Îmbrăcați-vă călduros

lucrați la temperaturi scăzute și mențineți-vă mâinile calde și uscate.

Dacă apare amorțeală, furnicături, durere sau albirea pielii pe

degete și palme, încetați utilizarea instrumentului pneumatic, apoi

informați angajatorul și consultați un medic. Funcționarea și

întreținerea instrumentului pneumatic conform indicațiilor din

instrucțiunile de utilizare permite evitarea creșterii inutile a vibrațiilor.

Selectați, întrețineți și înlocuiți materialele consumabile /

instrumentele introduse conform recomandărilor din instrucțiuni

pentru a preveni orice creștere inutilă a vibrațiilor. Sprijiniți greutatea

instrumentului cu o bază, întinzător sau stabilizator, dacă este

posibil. Țineți instrumentul cu o prindere ușoară, dar fermă, ținând

cont de forțele de reacție necesare, deoarece riscul de vibrație este

de obicei mai mare atunci când forța de prindere este mai mare.

Instalarea incorectă a sculei elementului tăietor poate crește nivelul

vibrațiilor.

Instrucțiuni suplimentare de siguranță pentru sculele

pneumatice

Aerul sub presiune poate provoca vătămări grave:

•tăiați întotdeauna accesul la sursa de aer, goliți furtunul de

presiunea aerului și deconectați scula de la sursa de aer atunci

când: nu este utilizată, înainte de schimbarea accesoriilor sau de

efectuare a reparațiilor;

•nu direcționați niciodată aerul către sine sau către altă persoană.

Lovitura cu furtunul poate provoca leziuni grave. Verificați

întotdeauna furtunurile și armăturile deteriorate sau manșoanele

libere. Direcționați aerul rece departe de mâini. Ori de câte ori se

utilizează conexiuni cu șuruburi universale (conexiuni cu gheare),

trebuie utilizate dornuri de siguranță și cuplaje de asigurare

împotriva posibilității de deteriorare a conexiunilor dintre furtunuri și

între furtun și sculă. Nu depășiți presiunea maximă de aer declarată

pentru sculă. Nu transportați niciodată instrumentul trăgându-l prin

tragerea de furtun.

EXPLICAREA PICTOGRAMELOR UTILIZATE

1. Citiți instrucțiunile de utilizare, respectați avertismentele și

condițiile de siguranță conținute de acestea!

2. Folosiți echipament de protecție personală (ochelari de protecție,

protecție pentru auz).

3. Folosiți mănuși de protecție.

4. Feriți dispozitivul de apă.

5. Nu permiteți copiilor să se apropie de unelte.

6. Reciclare

SCHEMA INSTALAȚIEI

1. Unealtă pneumatică

2. Racord rapid

3. Furtun pneumatic

4. Gresor

5. Regulator de presiune

6. Filtru / deshidrator

7. Robinet de închidere

8. Compresor

RACORDAREA LA REȚEAUA DE AER COMPRIMAT

1. Montați dispozitivul de fixare (conexiunea) la borna furtunului

flexibil și strângeți-l cu cheia.

2. Conectați racordul rapid (vândut separat) la conector. Este un

element util care permite conectarea rapidă la un furtun flexibil a

unei game întregi de dispozitive cu acționare pneumatică.

3. Mașina de șlefuit pneumatică este gata de utilizare.

UTILIZARE

Înainte de fiecare utilizare, verificați instrumentul pentru semne de

deteriorare. Instrumentul trebuie păstrat curat. Verificați dacă

niciuna din componentele sistemului pneumatic nu este deteriorată.

Dacă se observă vreo deteriorare, înlocuiți-o imediat cu noi

componente ale sistemului. Înainte de fiecare utilizare a sistemului

pneumatic, uscați umiditatea condensată în interiorul sculei,

compresorului și conductelor.

Înainte de a instala, scoate, înlocui accesoriile și înainte de a efectua

orice întreținere, opriți sursa de alimentare, scurgeți aerul de la

furtun și deconectați dispozitivul de la furtun.

Cele mai bune rezultate sunt obținute prin lubrifierea frecventă, dar

nu excesivă a dispozitivului. uleiul introdus în locul conexiunii aerului

comprimat, unge părțile interne ale dispozitivului. Se recomandă

utilizarea unui ulei automat în rețea, deși uleiul se poate face și

manual, înainte de începerea lucrului și după fiecare oră de

funcționare continuă. Doar câteva picături de ulei se administrează

simultan. Excesul de ulei s-ar putea acumula în dispozitiv și ar putea

fi aruncat cu aerul de evacuare. UTILIZAȚI NUMAI ULEIUL

PROIECTAT PENTRU ECHIPAMENTUL PNAUMATIC. Nu folosiți

ulei cu detergenți sau alți aditivi, deoarece acest lucru ar putea

provoca o uzură accelerată a elementelor de etanșare utilizate în

dispozitiv. murdăria și apa din aerul furnizat sunt principalele cauze

ale uzurii dispozitivului pneumatic. Utilizarea unui ulei și a unui filtru

de alimentare cu aer asigură o mai bună funcționare și o durată de

viață mai lungă a dispozitivului pneumatic. Capacitatea filtrului

trebuie adaptată la cererea fluxului de aer specific dispozitivului.

Evitați contactul direct cu instrumentul introdus în timpul și după

muncă, poate fi fierbinte sau ascuțit. Folosiți accesorii și

consumabile numai în mărimi și tipuri recomandate de producător.

Nu folosiți accesorii de alt tip sau dimensiune. Verificați dacă viteza

maximă a instrumentului de introducere este mai mare decât viteza

nominală a dispozitivului.

Evitați lipirea de lama de tăiere sau presiune excesivă. Nu faceți

tăieri excesiv de adânci. Supraîncărcarea lamei de tăiere crește

sarcina și tendința sa de a se lipi sau de a se bloca și astfel

posibilitatea de lovire sau rupere a lamei.

Evitați zona din fața și din spatele lamei de tăiere rotative.

Îndepărtarea discului de tăiere în piesa de prelucrat una de cealaltă

poate provoca ca, în caz de recul, scula electrică să revină împreună

cu discul rotativ direct către utilizator.

Dacă lama de tăiere este blocată sau lucrarea este întreruptă, opriți

mașina și așteptați până când lama se oprește complet. Nu încercați

niciodată să trageți lama încă în mișcare din tăietură, deoarece

acest lucru poate provoca lovituri. Detectați și îndepărtați cauza

blocajului. Nu porniți din nou dispozitivul în timp ce se află în

material. Înainte de tăiere, discul de tăiere ar trebui să atingă viteza

maximă. În caz contrar, roata s-ar putea prinde, sari de pe piesa de

prelucrare sau poate provoca lovitura de atac.

Panourile sau obiectele mari trebuie să fie sprijinite înainte de

prelucrare pentru a reduce riscul de lovire cauzat de o lamă blocat.

Articolele mari se pot îndoi sub propria greutate. Piesa de prelucrat

trebuie să fie sprijinită pe ambele părți, atât lângă linia de tăiere, cât

și la margine.

Aveți precauție extremă atunci când tăiați găurile în pereți sau

operați în alte zone invizibile. Un disc de tăiere care pătrunde în

material poate face ca instrumentul să dea lovitura înapoi atunci

când vine peste gaz, apă, electricitate sau alte linii.

Nu folosiți folii prea mari de șmirghel. Atunci când alegeți

dimensiunea hârtiei de nisip, urmați instrucțiunile producătorului.

Hârtia de șlefuire care iese de pe placa de șlefuire poate provoca

vătămări, precum și blocarea sau ruperea hârtiei sau a loviturii.

Trebuie avut în vedere faptul că, chiar și cu utilizarea normală, există

bucăți de sârmă pierdute de perie. Nu supraîncărcați firele prin

aplicarea unei presiuni prea mari. Bucățile de sârmă aeriene se pot

rupe ușor prin îmbrăcăminte subțire și / sau piele. Dacă se

recomandă utilizarea unei apărătoare, împiedicați contactul cu peria

cu aparatul. Diametrul periilor pentru farfurii și vase poate fi crescut

prin presiune și forțe centrifuge.

ASAMBLAREA ȘI REGLAREA GANDEI LAMEI

Protecția lamei protejează operatorul împotriva resturilor,

contactului accidental cu instrumentul de lucru sau scântei. Trebuie

montat întotdeauna cu atenție suplimentară că partea de acoperire

este orientată spre operator.

INSTALARE DISC

Pentru măcinarea sau tăierea roților:

•Blocați axul cu cheia furnizată

•Introduceți cheia specială (inclusă) în găurile flanșei exterioare.

•Rotiți cheia - slăbiți și îndepărtați flanșa exterioară.

•Aplicați lama astfel încât să fie presată pe suprafața flanșei

interioare.

•Înșurubați flansa exterioară și strângeți ușor cu o cheie specială.

Demontarea discurilor are loc în ordine inversă la asamblare. La

montare, scutul trebuie să fie

apăsat pe suprafața flanșei interioare și montat central pe rulajul

acesteia.

INSTALAREA INSTRUMENTELOR DE LUCRU CU UN HOLE

CONFORMAT

Blocați axul cu cheia furnizată

Scoateți instrumentul de lucru montat anterior - dacă este montat.

Înainte de montare, îndepărtați ambele flanșe - flanșa interioară și

flanșa exterioară.

Înșurubați partea filetată a instrumentului de lucru pe ax și strângeți

ușor.

Demontarea uneltelor de lucru cu o gaură filetată este în ordine

inversă la asamblare.

ÎNTREȚINEREA

Cel mai avantajos este când mașina de șlefuit funcționează când

este alimentată de la o rețea echipată cu gresor de aer. Dacă

mașina de șlefuit alimentată fără utilizarea gresorului, aceasta

necesită efectuarea următoarelor operațiuni:

Deconectați mașina de șlefuit de la furtunul flexibil. Introduceți

câteva picături de ulei pentru dispozitive pneumatice în intrarea

polizorului înainte de fiecare utilizare a dispozitivului sau după

fiecare oră de funcționare a acestuia - în cazul unei funcționări

continue. Introduceți câteva picături de ulei în mecanismul butonului

comutatorului mașinii. Apăsați butonul de câteva ori pentru a

răspândi uleiul pe suprafețele care conlucrează.

Nu folosiți ulei amestecat cu detergenți sau alți aditivi,

deoarece acest lucru poate provoca o uzură mai rapidă a

garniturilor utilizate în mașina de șlefuit.

ELIMINAREA Produsele metalice nu trebuie aruncate împreună

cu resturile menajere, ci trebuie predate pentru

eliminare unor întreprinderi specializate. Cereți

vânzătorului produsului sau autorităților locale

informații privind eliminarea. Echipamente electrice

și electronice uzate conțin substanțe care nu sunt neutre mediului

natural. Echipamentele care nu sunt supuse reciclării reprezintă un

potențial pericol pentru mediu și sănătatea umană.

DATE TEHNICE

Mașină de șlefuit pneumatică

14-508

Parametru

Valoarea

Max. diametrul cadranului

Ø125 mm

Diametrul interior al discului

Ø16 mm

Firul axului

M10

Viteza de rotație a axului

11000 min-1

Greutatea

1,3 kg

Diametrul minim recomandat al

furtunului flexibil

10 mm

Lungimea maximă recomandată a

furtunului flexibil

10 m

Presiunea maximă a aerului

6,3 bar (90 psi; 6,3 kg/cm2)

Diametrul racordului de aer

1/4” PT

Necesitatea medie de aer

170 l/min

Nivelul presiunii acustice Nivelul

puterii acustice Incertitudinea de

măsurare Testat în conformitate cu

norma EN ISO 15744

LpA= 79 dB(A)

LwA= 90 dB(A)

KpA= 3 dB(A); KwA= 3

dB(A)

Nivelul de vibrații Incertitudinea de

măsurare Testat în conformitate cu

norma EN ISO 28927-2

ah= 2,410 m/s2

K = 1,5 m/s

Numerele 14-508 înseamnă atât tipul, cât și denumirea mașinii.

PÔVODNÝ NÁVOD (NA POUŽITIE)

PNEUMATICKÁ BRÚSKA

14-508

UPOZORNENIE: SKÔR, AKO ZAČNETE POUŽÍVAŤ

ZARIADENIE, SI POZORNE PREČÍTAJTE TENTO NÁVOD

A ULOŽTE HO NA POUŽITIE V BUDÚCNOSTI.

PODROBNÉ BEZPEČNOSTNÉ PREDPISY

VÝSTRAHA: Počas používania zariadenia dodržiavajte

bezpečnostné predpisy. V záujme vlastnej bezpečnosti, ako aj

bezpečnosti v blízkosti sa nachádzajúcich osôb si pred začatím

práce so zariadením prečítajte tento návod. Prosíme Vás, aby ste

uchovali tento návod na jeho neskoršie využitie.

POZOR! Nedodržanie vyššie uvedených varovaní môže mať za

následok vážne zranenia alebo poškodenie majetku, dokonca

usmrtenie.

Všeobecné bezpečnostné predpisy

Pred začatím inštalácie, práce, opravy, údržby a výmeny

príslušenstva alebo v prípade práce v blízkosti pneumatického

zariadenia si z dôvodu početných rizík treba prečítať a pochopiť

bezpečnostné pokyny. Nedodržanie vyššie uvedeného môže mať

za následok vážne zranenie. Inštalácia, nastavenie a montáž

pneumatických nástrojov smie vykonávať iba kvalifikovaný

a vyškolený personál. Pneumatický nástroj neupravujte. Úpravy

môžu znížiť účinnosť a úroveň bezpečnosti a zvýšiť riziko operátora

náradia. Bezpečnostné pokyny nevyhadzujte, mali by ste ich

odovzdať operátorovi náradia. Ak je pneumatické náradie

poškodené, nepoužívajte ho. Nástroj by sa mal pravidelne

kontrolovať z hľadiska viditeľnosti údajov požadovaných normou

ISO 11148. Zamestnávateľ / používateľ by sa mal vždy, keď je to

potrebné obrátiť na výrobcu na výmenu popisného štítka.

Nebezpečenstvo súvisiace s vyhodenými súčiastkami

Poškodenie obrábaného predmetu, príslušenstva alebo vkladacieho

nástroja môže mať za následok vyhodenie dielu s veľkou

rýchlosťou. Vždy používajte ochranu očí odolnú proti nárazom.

Stupeň ochrany by sa mal zvoliť v závislosti od vykonávanej práce.

Uistite sa, či je obrábaný predmet bezpečne pripevnený. Pravidelne

kontrolujte, či rýchlosť zariadenia nie je vyššia, ako uvádza výrobca.

Kontrola rýchlosti sa musí vykonať bez nainštalovaného

príslušenstva v súlade s pokynmi výrobcu. Dbajte na to, aby iskry

a nečistoty vznikajúce pri používaní prístroja nespôsobovali

nebezpečenstvo. Pred výmenou príslušenstva a údržbou zariadenie

odpojte od zdroja napájania. Do úvahy by sa malo brať aj riziko pre

okolostojacich.

Nebezpečenstvo súvisiace so zachytením

Riziko spojené so zachytením môže mať za následok zadusenie,

oskalpovanie a/ alebo zranenie v prípade, že sa voľný odev,

bižutéria, vlasy alebo rukavice neudržiavajú v dostatočnej

vzdialenosti od nástrojov alebo príslušenstva.

Nebezpečenstvo súvisiace s prácou

Používanie náradia môže vystaviť ruky operátora

nebezpečenstvám, ako sú: rozdrvenie, náraz, odseknutie, odreniny

a popáleniny. Na ochranu rúk noste vhodné rukavice. Operátor

a personál údržby by mali byť fyzicky schopní zvládnuť množstvo,

hmotnosť a výkon náradia. Náradie držte správnym spôsobom.

Buďte pripravení odolať normálnym alebo neočakávaným pohybom

a majte vždy k dispozícii obidve ruky. Udržiavajte rovnováhu

a pozíciu nôh zaručujúcu bezpečnosť. V prípade výpadku prúdu

uvoľnite tlak na štartovacie a vypínacie zariadenie. Používajte iba

mazivá odporúčané výrobcom. Používajte ochranné okuliare,

odporúča sa používať prispôsobené rukavice a ochranný odev.

Používané príslušenstvo nesmie pracovať s rýchlosťou vyššou, ako

je menovitá rýchlosť. Pri práci nad úrovňou hlavy noste prilbu. Po

uvoľnení tlaku na štartovacie a zastavovacie zariadenie dávajte

pozor na stále sa otáčajúce časti. Je potrebné dbať na to, aby

obrábanie materiálu nespôsobilo požiar.

Nebezpečenstvo súvisiace s opakovanými pohybmi

Pri použití pneumatického náradia na prácu s opakovanými

pohybmi je operátor vystavený nepríjemným pocitom v rukách,

ramenách, pleciach, krku alebo iných častiach tela. Pri použití

pneumatického náradia by mal operátor zaujať pohodlný postoj,

ktorý zaručuje správne umiestnenie chodidiel a vyhýbať sa

zvláštnym postojom alebo takým, ktoré nezaručujú rovnováhu.

Operátor by mal počas dlhej práce meniť polohu, čo mu pomôže

vyhnúť sa nepohodliu a únave. Ak sa u operátora vyskytnú

príznaky, ako sú trvalé alebo opakujúce sa nepohodlie, bolesť,

pulzujúca bolesť, mravčenie, tŕpnutie, pálenie alebo stuhnutosť,

Nemal by ich ignorovať, mal by o tom informovať zamestnávateľa

a poradiť sa s lekárom.

Nebezpečenstvo súvisiace s príslušenstvom

Pred výmenou vložených nástrojov alebo príslušenstiev odpojte

náradie od zdroja napájania. Zabráňte priamemu kontaktu

s vkladacím nástrojom počas práce a po nej, môže byť horúci alebo

ostrý. Príslušenstvo a spotrebný materiál používajte len

v rozmeroch a typoch, ktoré odporúča výrobca. Nepoužívajte

príslušenstvo iného typu alebo inej veľkosti. Skontrolujte, či je

maximálna prevádzková rýchlosť vkladacieho nástroja vyššia ako

menovitá rýchlosť zariadenia. Na brúsku nikdy nemontujte brúsne

kotúče a frézy. Praskajúci brúsny kotúč môže spôsobiť vážne

zranenie alebo dokonca smrť. Nikdy nepoužívajte vyštrbené,

poškodené a spadnuté kolesá. Používajte nástroje so správnym

montážnym priemerom. Všimnite si, že povolená rýchlosť

v namontovanom bode je nižšia v dôsledku zväčšenia dĺžky

hriadeľa medzi koncom upevňovacieho puzdra a montážnym

bodom. Dbajte na to, aby minimálna upevňovacia dĺžka bola 10 mm.

Uvedomte si riziko nesúladu medzi priemerom vkladacieho nástroja

a upevňovacieho puzdra.

Nebezpečenstvo súvisiace s miestom práce

Pošmyknutia, potknutia a pády sú hlavnými príčinami úrazov.

Dávajte si pozor na klzké povrchy spôsobené použitím nástroja

a tiež na nebezpečenstvo zakopnutia spôsobené vzduchovou

inštaláciou. Buďte opatrní v neznámom prostredí. Môžu existovať

skryté nebezpečenstvá, ako napríklad elektrina alebo iné úžitkové

siete. Pneumatické náradie nie je určené na použitie v potenciálne

výbušných oblastiach a nie je izolované od kontaktu s elektrickou

energiou. Uistite sa, že neexistujú žiadne elektrické káble, plynové

potrubia, atď., ktoré by mohli spôsobiť nebezpečenstvo v prípade

poškodenia pri použití náradia.

Nebezpečenstvo súvisiace s výparmi a prachom

Prach a výpary vytvárané pri použití pneumatického náradia môžu

mať za následok ochorenia (napríklad rakovinu, vrodené chyby,

astmu a/alebo dermatitídu), je potrebné: vyhodnotiť riziko

a implementovať vhodné kontrolné opatrenia pre tieto riziká.

Posúdenie rizika by malo zahŕňať vplyv prachu vytvoreného

pomocou náradia a možnosť rozvírenia existujúceho prachu.

Prevádzka a údržba pneumatického náradia by sa mali vykonávať

v súlade s pokynmi uvedenými v návode na obsluhu, minimalizuje

sa tým množstvo emisií prachu. Výstup vzduchu je potrebné

smerovať tak, aby sa minimalizovalo rozvírenie prachu v prašnom

prostredí. Tam, kde sa vytvára prach alebo výpary, by mala byť

prvoradá ich kontrola pri zdroji emisie. Všetky integrované funkcie

a zariadenie na zber, odsávanie alebo redukciu prachu alebo dymu

by sa mali správne používať a udržiavať v súlade s odporúčaniami

výrobcu. Vkladacie nástroje vyberte, udržiavajte a vymieňajte

v súlade s odporúčaniami, aby ste predišli zvyšovaniu dymu

a prachu. Používajte ochranu dýchacích ciest v súlade s pokynmi

zamestnávateľa a v súlade s hygienickými a bezpečnostnými

požiadavkami. Práca v niektorých materiáloch vytvára prach

a výpary, ktoré vytvárajú potenciálne výbušné prostredie.

Nebezpečenstvo hluku

Vystavenie vysokej hladine hluku bez ochrany môže mať za

následok trvalú a nezvratnú stratu sluchu a iné problémy, ako

napríklad tinitus (zvonenie, šumenie, pískanie alebo hučanie

v ušiach). V súvislosti s týmito nebezpečenstvami je potrebné

posúdenie rizika a implementácia vhodných kontrolných opatrení

v súvislosti s týmito nebezpečenstvami. Vhodné kontroly s cieľom

zníženia rizika môžu zahŕňať činnosti, ako sú tlmiace materiály,

ktoré zabraňujú „zvoneniu“ obrábaného predmetu. Používajte

ochranu sluchu v súlade s pokynmi zamestnávateľa a v súlade

s hygienickými a bezpečnostnými požiadavkami. Prevádzka

a údržba pneumatického náradia by sa mali vykonávať v súlade

s pokynmi uvedenými v návode na obsluhu, aby sa zabránilo

zbytočnému zvyšovaniu hladiny hluku. Opotrebované vkladacie

nástroje vyberajte, udržiavajte a vymieňajte podľa pokynov

v návode. Zabráni sa tým zbytočnému zvyšovaniu hluku. Ak má

pneumatické náradie tlmič, vždy sa pri používaní náradia uistite, že

je správne namontovaný.

Nebezpečenstvo súvisiace s vibráciami

Vystavenie vibráciám môže mať za následok trvalé poškodenie

nervov a prekrvenie rúk a ramien. Pri nízkych teplotách je potrebné

sa teplo obliekať a ruky udržiavať v teple a suchu. Ak sa vyskytne

tŕpnutie, mravčenie, bolesť alebo blednutie kože na prstoch

a dlaniach, ukončite prácu s pneumatickým náradím a následne

o tom informujte zamestnávateľa a poraďte sa s lekárom.

Prevádzka a údržba pneumatického náradia v súlade s pokynmi

uvedenými v návode na obsluhu zabráni zbytočnému zvyšovaniu

hladiny hluku. Spotrebný materiál/vkladacie nástroje vyberajte,

udržiavajte a vymieňajte podľa odporúčaní v návode, aby ste

predišli zbytočnému zvýšeniu vibrácií. Ak je to možné, podoprite

váhu nástroja základňou, napínačom alebo stabilizátorom. Náradie

držte ľahkým, ale pevným úchopom, pričom berte do úvahy

potrebné reakčné sily, pretože riziko vibrácií je zvyčajne väčšie, keď

je vyššia sila uchopenia. Nesprávna inštalácia rezného vkladacieho

nástroja môže zvýšiť úroveň vibrácií.

Ďalšie bezpečnostné pokyny pre pneumatické náradie

Vzduch pod tlakom môže spôsobiť vážne zranenie:

•vždy vypnite prívod vzduchu, vyprázdnite hadicu tlaku vzduchu

a náradie odpojte od prívodu vzduchu, ak sa nepoužíva, pred

výmenou príslušenstva alebo pri vykonávaní opráv;

•nikdy nesmerujte vzduch na seba alebo kohokoľvek iného.

Úder hadicou môže spôsobiť vážne zranenie. Vždy skontrolujte, či

nie sú poškodené alebo uvoľnené hadice a konektory. Studený

vzduch smerujte ďaleko od rúk. Vždy, keď sa používajú univerzálne

skrutkové spoje (hrotové spoje), je potrebné použiť poistný kolík

a spojky na ochranu pred možnosťou poškodenia spojov medzi

hadicami a medzi hadicou a nástrojom. Neprekračujte maximálny

tlak vzduchu stanovený pre náradie. Náradie nikdy neprenášajte za

hadicu.

VYSVETLENIE POUŽITÝCH PIKTOGRAMOV

1. Prečítajte si návod na obsluhu, dodržiavajte výstrahy

a bezpečnostné pokyny, ktoré sa v ňom nachádzajú!

2. Používajte prostriedky osobnej ochrany (chrániče očí, ochranu

sluchu).

3. Používajte ochranné rukavice.

4. Zariadenie chráňte pred vodou.

5. Zabráňte prístupu detí k náradiam.

6. Recyklácia

SCHÉMA INŠTALÁCIE

1. Pneumatické náradie

2. Rýchlospojka

3. Pneumatická hadica

4. Olejnička

5. Regulátor tlaku

6. Filter/odvodňovač

7. Uzatvárací ventil

8. Kompresor

PRIPOJENIE K SIETI STLAČENÉHO VZDUCHU

1. Pripájací prvok (prípojku) namontujte ku koncovke hadice

a utiahnite ho uťahovačom.

2. Rýchlospojku (v predaji osobitne) pripojte ku konektoru. Je to

užitočný prvok, ktorý umožňuje rýchle pripojenie hadice s celým

radom zariadení s pneumatickým pohonom.

3. Pneumatická brúska je pripravená na použitie.

POUŽÍVANIE

Pred každým použitím skontrolujte, či náradie nie je poškodené.

Náradie by ste mali udržiavať čisté. Skontrolujte, či nie je poškodený

žiadny z komponentov pneumatického systému. Ak zistíte

akékoľvek poškodenie, okamžite ho vymeňte za nové nepoškodené

komponenty systému. Pred každým použitím pneumatického

systému vysušte kondenzovanú vlhkosť vnútri nástroja, kompresora

a potrubí.

Pred inštaláciou, vybratím, výmenou príslušenstva a pred

vykonaním akejkoľvek údržby vypnite zdroj napájania, vypustite

vzduch z hadice a odpojte zariadenie od hadice.

Najlepšie výsledky sa dosahujú častým, ale nie nadmerným

mazaním zariadenia. olej privedený na miesto pripojenia stlačeného

vzduchu, maže vnútorné časti zariadenia. Odporúča sa používať v

sieti automatický olej, aj keď olejovanie je možné vykonať aj ručne,

pred začiatkom práce a po každej hodine nepretržitej prevádzky.

Naraz sa podáva iba niekoľko kvapiek oleja. Prebytočný olej by sa

mohol v prístroji hromadiť a mohol by byť fúkaný odpadovým

vzduchom. POUŽÍVAJTE IBA OLEJ URČENÝ NA PNAUMATICKÉ

ZARIADENIE. Nepoužívajte olej s čistiacimi prostriedkami alebo

inými prísadami, pretože by to mohlo spôsobiť zrýchlené

opotrebenie tesniacich prvkov použitých v zariadení. nečistoty a

voda v privádzanom vzduchu sú hlavnými príčinami opotrebovania

pneumatického zariadenia. Použitie oleja a filtra na prívod vzduchu

zaručuje lepšiu prevádzku a dlhšiu životnosť pneumatického

zariadenia. Kapacita filtra by sa mala prispôsobiť požiadavkám na

prúdenie vzduchu špecifickým pre dané zariadenie.

Zabráňte priamemu kontaktu s nástrojom vloženým počas a po

práci, môže byť horúci alebo ostrý. Príslušenstvo a spotrebný

materiál používajte iba vo veľkostiach a typoch, ktoré odporúča

výrobca. Nepoužívajte príslušenstvo iného typu alebo veľkosti.

Skontrolujte, či je maximálna rýchlosť vkladacieho nástroja vyššia

ako menovitá rýchlosť zariadenia.

Vyvarujte sa lepenia rezného kotúča alebo nadmerného tlaku.

Nerobte príliš hlboké rezy. Preťaženie rezného kotúča zvyšuje jeho

zaťaženie a jeho tendenciu lepiť sa alebo sa zasekávať, a tým aj

možnosť spätného nárazu alebo zlomenia kotúča.

Vyhnite sa oblasti pred a za rotujúcou reznou čepeľou. Posunutie

rezného kotúča v obrobku smerom od seba môže spôsobiť, že v

prípade spätného rázu sa elektrické náradie odpruží spolu s

rotujúcim kotúčom priamo smerom k užívateľovi.

Ak je rezný nôž zaseknutý alebo je práca prerušená, vypnite stroj a

počkajte, kým sa nôž úplne nezastaví. Nikdy sa nepokúšajte

vytiahnuť stále sa pohybujúci nôž z rezu, pretože by to mohlo

spôsobiť spätný ráz. Zistite a odstráňte príčinu zaseknutia.

Nezapínajte zariadenie, kým je v materiáli. Pred rezaním by mal

rezný kotúč dosiahnuť svoju plnú rýchlosť. V opačnom prípade sa

môže koleso zachytiť, skočiť z obrobku alebo spôsobiť spätný ráz.

Dosky alebo veľké predmety musia byť pred spracovaním

podopreté, aby sa znížilo riziko spätného rázu spôsobeného

zaseknutou čepeľou. Veľké predmety sa môžu ohýbať podľa

vlastnej hmotnosti. Obrobok by mal byť podopretý na obidvoch

stranách, tak blízko reznej čiary, ako aj na okraji.

Pri rezaní otvorov v stenách alebo pri práci v iných neviditeľných

oblastiach buďte veľmi opatrní. Rezací kotúč, ktorý vnikne do

materiálu, môže spôsobiť, že sa náradie odreže, keď narazí na plyn,

vodu, elektrinu alebo iné vedenia.

Nepoužívajte príliš veľké listy brúsneho papiera. Pri výbere veľkosti

brúsneho papiera postupujte podľa pokynov výrobcu. Brúsny

papier, ktorý vyčnieva z brúsnej podložky, môže spôsobiť zranenie,

ako aj zablokovanie alebo roztrhnutie papiera alebo spätný ráz.

Malo by sa vziať do úvahy, že aj pri bežnom používaní sú kefou

stratené kúsky drôtu. Káble nepreťažujte príliš veľkým tlakom.

Vzduchové kúsky drôtu sa môžu ľahko zlomiť cez tenký odev a /

alebo kožu. Ak sa odporúča použitie ochranného krytu, zabráňte

kontaktu kefy s ochranným krytom. Priemer kief pre platne a hrnce

sa môže zväčšiť tlakovými a odstredivými silami.

MONTÁŽ A NASTAVENIE OCHRANY Čepele

Kryt čepele chráni obsluhu pred úlomkami, náhodným kontaktom s

náradím opracovanie alebo iskry. Malo by byť vždy namontované s

osobitnou pozornosťou že krycia časť smeruje k operátorovi.

INŠTALÁCIA DISKOV

Na brúsenie alebo rezanie kolies:

•Zaistite vreteno pomocou dodaného kľúča

•Vložte špeciálny kľúč (je súčasťou dodávky) do otvorov vonkajšej

príruby.

•Otočte kľúč - uvoľnite a vyberte vonkajšiu prírubu.

•Nôž nasaďte tak, aby bol pritlačený k povrchu vnútornej príruby.

•Naskrutkujte vonkajšiu prírubu a jemne dotiahnite špeciálnym

kľúčom.

Demontáž diskov sa uskutočňuje v opačnom poradí ako pri montáži.

Pri montáži by mal byť štít

pritlačené k povrchu vnútornej príruby a centrálne namontované na

jej valcovanie.

INŠTALÁCIA PRACOVNÝCH NÁSTROJOV S ZÁVITOVOU

DIEROU

Vreteno zaistite dodaným kľúčom

Odstráňte predtým namontovaný pracovný nástroj - ak je

namontovaný.

Pred namontovaním odstráňte obidve príruby - vnútornú a vonkajšiu

prírubu.

Naskrutkujte závitovú časť pracovného nástroja na vreteno a mierne

dotiahnite.

Demontáž pracovných nástrojov so závitovým otvorom je v

opačnom poradí ako pri montáži.

ÚDRŽBA

Ideálne je, keď je brúska napájaná zo siete vybavenej olejničkou

vzduchu. Ak je brúska napájaná bez použitia olejničky, vyžaduje si

to nasledovné činnosti údržby:

Brúsku odpojte od hadice. Pred každým použitím zariadenia alebo

každú hodinu prevádzky brúsky v prípade nepretržitej prevádzky

kvapnite do prívodného otvoru brúsky niekoľko kvapiek oleja na

pneumatické zariadenia. Kvapnite niekoľko kvapiek oleja do

mechanizmu tlačidla spínača brúsky. Tlačidlo niekoľkokrát stlačte,

aby sa olej rozptýlil po styčných plochách.

Nepoužívajte olej s čistiacimi prostriedkami alebo inými

prísadami, pretože to môže spôsobiť rýchlejšie opotrebovanie

tesnení použitých v brúske.

LIKVIDÁCIA Kovové výrobky sa nesmú likvidovať spoločne

s domácim odpadom, ale majú byť odovzdané na

recykláciu na určenom mieste. Informáciu

o likvidácii poskytne predajca výrobku alebo

miestne orgány. Opotrebované elektrické

a elektronické zariadenia obsahujú látky negatívne pôsobiace na

životné prostredie. Zariadenie, ktoré nie je odovzdané na recykláciu,

predstavuje možnú hrozbu pre životné prostredie a ľudské zdravie.

TECHNICKÉ ÚDAJE

Pneumatická brúska

14-508

Parameter

Hodnota

Max. priemer číselníka

Ø125 mm

Vnútorný priemer disku

Ø16 mm

Závit vretena

M10

Rýchlosť otáčania vretena

11000 min-1

Hmotnosť

1,3 kg

Odporúčaný minimálny priemer hadice

10 mm

Odporúčaná maximálna dĺžka hadice

10 m

Maximálny tlak vzduchu

6,3 bar (90 psi; 6,3

kg/cm2)

Priemer vzduchovej prípojky

1/4” PT

Priemerná spotreba vzduchu

170 l/min

Hladina akustického tlaku Hladina

akustického výkonu Neistota merania

Testované v súlade s normou EN ISO 15744

LpA= 79 dB(A)

LwA= 90 dB(A)

KpA= 3 dB(A); KwA

= 3 dB(A)

Hladina vibrácií Neistota merania Testované

v súlade s normou EN ISO 28927-2

ah= 2,410 m/s2

K = 1,5 m/s

Čísla 14-508 označujú tak typ ako aj opis stroja.

Deklaracja Zgodności WE

/EC Declaration of Conformity/

/Megfelelőségi Nyilatkozat EK/

/ES vyhlásenie o zhode/

PL EN HU SK

Producent

/Manufacturer//Gyártó//Výro

bca/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4, 02-285

Warszawa

Wyrób

/Product/

/Termék/

/Produkt/

Szlifierka kątowa pneumatyczna

/Pneumatic angle grinder/

/Pneumatikus sarokcsiszoló/

/Pneumatická uhlová brúska/

Model

/Model//Modell//Model/

14-508

Nazwa handlowa

/Commercial

name//Kereskedelmi név/

/Obchodný názov/

NEO TOOLS

Numer seryjny

/Serial

number//Sorszám//Poradov

é číslo/

00001 ÷ 99999

Opisany wyżej wyrób jest zgodny z następującymi

dokumentami:

/The above listed product is in conformity with the following

UE Directives:/

/A fent jelzett termék megfelel az alábbi irányelveknek:/

/Vyššie popísaný výrobok je v zhode s nasledujúcimi

dokumentmi:/

Dyrektywa Maszynowa 2006/42/WE

/Machinery Directive 2006/42/EC/

/2006/42/EK Gépek/

/Smernica Európskeho Parlamentu a Rady 2006/42/ES/

oraz spełnia wymagania norm:

/and fulfils requirements of the following Standards:/

/valamint megfelel az alábbi szabványoknak:/

/a spĺňa požiadavky:/

EN ISO 11148-9:2011

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim

została wprowadzona do obrotu i nie obejmuje części składowych

dodanych przez użytkownika końcowego lub przeprowadzonych

przez niego późniejszych działań. /This declaration relates

exclusively to the machinery in the state in which it was placed on

the market, and excludes components which are added and/or

operations carried out subsequently by the final user.//Ez a

nyilatkozat a gépnek kizárólag arra az állapotára vonatkozik,

amelyben forgalomba hozták, és kizár minden olyan alkatrészt,

amelyet hozzáadnak, és/vagy olyan műveletet, amit a végső

felhasználó ezt követően végez rajta.//Toto vyhlásenie sa vzťahuje

výlučne na strojové zariadenie v stave, v akom sa uvádza na trh, a

nezahŕňa pridané komponenty a/alebo činnosti vykonávané

následne koncovým používateľom./

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę

w UE upoważnionej do przygotowania dokumentacji technicznej:

/Name and address of the person who established in the Community

and authorized to compile the technical file:/

/A műszaki dokumentáció összeállítására felhatalmazott, a

közösség területén lakóhellyel vagy székhellyel rendelkező személy

neve és címe:/

/Meno a adresa osoby alebo bydliska v EÚ poverená zostavením

technickej dokumentácie:/

Podpisano w imieniu:

/Signed for and on behalf of:/

/A tanúsítványt a következő

nevében és megbízásából

írták alá/

/Podpísané v mene:/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości firmy

GRUPA TOPEX

/GRUPA TOPEX Quality Agent/

/A GRUPA TOPEX Minőségügyi

meghatalmazott képviselője/

/Splnomocnenec Kvalita TOPEX

GROUP/

Warszawa, 2020-03-06
