Neumann.Berlin TLM 49 User manual

Bedienungsanleitung
Operating Instructions
TLM 49
georg neumann gmbh · ollenhauerstr. 98 · 13403 berlin · germany
tel +49 (0)30 / 41 77 24-0 · fax -50 · [email protected] · www.neumann.com

2 3
TLM 49
In dieser Anleitung finden Sie alle wichtigen Infor-
mationen für den Betrieb und die Pflege des Mikro-
fons. Weitergehende Informationen insbesondere
auch zu den verfügbaren Zubehörteilen und den
Neumann Servicepartnern finden Sie jederzeit auf
unserer Website www.neumann.com.
Zum weltweiten Erfahrungsaustausch unter Neu-
mann-Anwendern bieten wir das Neumann Online-
Forum an, das sich durch die integrierte Archiv-
funktion zu einem umfangreichen Know-How-Pool
entwickelt hat.
Kurzbeschreibung
Das TLM 49 ist ein Kondensator-Studiomikrofon
mit der Richtcharakteristik Niere und transforma-
torloser Schaltungstechnik (TLM).
Es zeichnet sich aus durch extrem niedriges Eigen-
geräusch und höchste Aussteuerbarkeit, transfor-
matorlose Schaltungstechnik, sowie besonders
saubere, freie und verfärbungsfreie Klangübertra-
gung.
Einsprechrichtung
Das TLM 49 wird von der Vorderseite besprochen,
die durch das Neumann-Logo gekennzeichnet ist.
Stromversorgung
Das TLM 49 wird mit 48 V phantomgespeist (P48,
IEC 61938). Es sind alle P48-Speisungen geeignet,
die mindestens 3,2 mA je Kanal abgeben.
Anschlussbelegung
Das Mikrofon hat einen symmetrischen, übertrag-
erlosen Ausgang. Der 3-polige XLR-Steckverbin-
der hat folgende normgerechte Belegung:
Pin 1: 0 V/Masse
Pin 2: Modulation (+Phase)
Pin 3: Modulation (–Phase)
Störschallunterdrückung
Die Kapsel ist zum Schutz gegen Körperschallüber-
tragung elastisch gelagert. Da der Verstärker des
TLM 49 bis unter 20 Hz linear verläuft, können
auch extrem niederfrequente Signale unverfälscht
übertragen werden.
Andererseits ist das Mikrofon dadurch empfindli-
cher für tieffrequente Störungen wie Körperschall
oder Pop- und Windgeräusche. Daher empfiehlt
sich eventuell die Verwendung einer elastischen
Aufhängung, eines Windschutzes oder eines Pop-
schirmes.
This manual contains all of the information which
is essential for the operation and care of the mi-
crophone. More extensive information, particular-
ly concerning available accessories and Neumann
service partners, can be found at any time on our
website: www.neumann.com.
Our Neumann online forum permits Neumann us-
ers worldwide to share their experiences. Through
its integrated archive function, the forum has de-
veloped into an extensive pool of knowledge.
Short Description
The TLM 49 is a condenser studio microphone with
a cardioid directional characteristic and transfor-
merless (TLM) circuit technology.
It features extremely low self-noise and excellent
sound pressure handling capabilities, as well as
exceptionally clean, open sound transmission, free
of coloration.
Addressing the Microphone
The TLM 49 is addressed from the front side, dis-
tinguished by the Neumann logo.
Power Supply
The TLM 49 uses 48 V phantom power (P48, IEC
61938). Any type of P48 system which supplies at
least 3.2 mA per channel is suitable.
Pin Assignment
The microphone has a balanced, transformerless
output. The 3-pin XLR connector has the following
standard pin assignment:
Pin 1: 0 V/ground
Pin 2: Modulation (+phase)
Pin 3: Modulation (–phase)
Noise Suppression
Elastic mounting protects the capsule from struc-
ture-borne noise. The linear performance of the
TLM 49 amplifier to below 20 Hz permits even ex-
tremely low-frequency signals to be transmitted
without any coloration.
However, this makes the microphone sensitive to
low-frequency noise such as vibration, pop and
wind noise. Therefore, if necessary, the use of an
elastic suspension, a windscreen or a pop screen
is recommended.

4 5
TLM 49
Technische Daten
Akustische Arbeitsweise ........... Druckgradienten-
empfänger
Richtcharakteristik ..................................... Niere
Übertragungsbereich .................... 20 Hz...20 kHz
Feldübertra-
gungsfaktor1) .......... 13 mV/Pa = –38 dBV ± 1 dB
Nennimpedanz ....................................... 50 Ohm
Nennlastimpedanz .............................. 1000 Ohm
Geräuschpegelabstand2),
CCIR3) ....................................................... 71 dB
Geräuschpegelabstand2),
A-bewertet3) ............................................. 82 dB
Ersatzgeräuschpegel,
CCIR3) ....................................................... 23 dB
Ersatzgeräuschpegel,
A-bewertet3) ......................................... 12 dB-A
Grenzschalldruckpegel für4)
k < 0,5 % Klirrfaktor ............................... 110 dB
k < 5 % Klirrfaktor .................................. 129 dB
Max. Ausgangsspannung für k < 5% .......... –1 dBu
Speisespannung5) .............................. 48 V ± 4 V
Stromaufnahme5) ..................................... 3,2 mA
Gewicht ................................................... 825 g
Durchmesser ............................................ 78 mm
Länge ................................................... 165 mm
94 dB SPL 1 Pa = 10 μbar
0 dB 20 μPa
1) bei 1 kHz an 1 kOhm Nennlastimpedanz.
2) bezogen auf 94 dB SPL
3) nach IEC 60268-1;
CCIR-Bewertung nach CCIR 468-3, Quasi-Spitzenwert;
A-Bewertung nach IEC 61672-1, Effektivwert
4) Klirrfaktor des Mikrofonverstärkers bei einer Eingangs-
spannung, die der von der Kapsel beim entsprechenden
Schalldruck abgegebenen Spannung entspricht.
5) Phantomspeisung (P48, IEC 61938).
Technical Specifications
Acoustical op. principle ............. Pressure gradient
transducer
Polar pattern .......................................... cardioid
Frequency response ..................... 20 Hz...20 kHz
Sensitivity1) ............... 13 mV/Pa = –38 dBV ± 1 dB
Nominal impedance ............................... 50 ohms
Nominal load impedance .................... 1000 ohms
Signal-to-noise ratio2),
CCIR3) ....................................................... 71 dB
Signal-to-noise ratio2),
A-weighted3) ............................................. 82 dB
Equivalent noise level,
CCIR3) ....................................................... 23 dB
Equivalent noise level,
A-weighted3) .......................................... 12 dB-A
Max. SPL for4)
less than 0.5 % THD ................................ 110 dB
less than 5 % THD ................................... 129 dB
Max. output voltage for THD < 5% ............. –1 dBu
Supply voltage5) ......................................... 48 V ± 4 V
Current consumption5) ..................................... 3.2 mA
Weight ...................................................... 825 g
Diameter .................................................. 78 mm
Length .................................................. 165 mm
94 dB SPL 1 Pa = 10 μbar
0 dB 20 μPa
1) at 1 kHz into 1 kohms rated load impedance.
2) re 94 dB SPL
3) according to IEC 60268-1;
CCIR-weighting acccording to CCIR 468-3, quasi peak;
A-weighting according to IEC 61672-1, RMS
4) THD of microphone amplifier at an input voltage equivalent
to the capsule output at the specified SPL.
5) Phantom powering (P48, IEC 61938).
gemessen im freien Schallfeld nach IEC 60268-4
measured in free-field conditions (IEC 60268-4)
Frequenzgänge und Polardiagramm
Frequency Responses and Polar Pattern

6 7
TLM 49
Ausgewähltes Zubehör
Ausführliche Beschreibungen und weitere Artikel
finden Sie in unserem Zubehörkatalog oder unter
www.neumann.com
Anschluss- und Adapterkabel
Die akustischen Eigenschaften der Mikrofone wer-
den auch durch sehr lange (Neumann-) Kabel nicht
beeinflusst. Erst bei Kabellängen deutlich über
300 m macht sich ein Abfall im oberen Frequenz-
bereich bemerkbar.
Neumann bietet ein vielfältiges Kabelsortiment
an, von dem hier ein Ausschnitt erwähnt wird. An-
dere Kabellängen sowie Kabelmaterial ohne Ar-
maturen sind auf Wunsch lieferbar.
IC 3 mt (10 m) ...... sw .......... Best.-Nr. 06543
IC 4 (10 m) ........... ni ........... Best.-Nr. 06547
IC 4 mt (10 m) ...... sw .......... Best.-Nr. 06557
AC 22 (0,3 m) ....................... Best.-Nr. 06598
AC 25 (0,3 m) ....................... Best.-Nr. 06600
AC 27 (0,3 m) ....................... Best.-Nr. 06602
Netzspeisegeräte
Das Neumann P48-Netzgerät N 248 ist zur Strom-
versorgung zweier Mono- oder eines Stereo-
mikrofons mit 48 V ± 1 V, maximal 2 x 6 mA, geeig-
net.
N 248 .................. sw ............ Best.-Nr. 08537
Batteriespeisegeräte
Alternativ kann die Speisung auch über Batterie-
speisegeräte erfolgen. Sie liefern 48 V ± 1 V, max.
je 5 mA, und werden von einer 9 Volt-Blockbatte-
rie gespeist.
BS 48 i (1 Mikrofon) ............. Best.-Nr. 06494
BS 48 i-2 (2 Mikrofone) ........ Best.-Nr. 06496
Stativgelenke und mechanische Adapter
DS 120 ............... sw ............ Best.-Nr. 07343
SG2 .................... sw ............ Best.-Nr. 08636
Mikrofonneigevorrichtungen
MNV 87 .............. ni ............. Best.-Nr. 06804
MNV 87 mt .......... sw ............ Best.-Nr. 06806
Tisch- und Fußbodenständer
MF 3 ................... sw ............ Best.-Nr. 07321
MF 5 ................... gr ............. Best.-Nr. 08489
Stativerlängerungen
STV 4 .................. sw ............ Best.-Nr. 06190
STV 20 ................ sw ............ Best.-Nr. 06187
STV 40 ................ sw ............ Best.-Nr. 06188
STV 60 ................ sw ............ Best.-Nr. 06189
Popschutz
PS 15 .................. sw ............ Best.-Nr. 08472
PS 20 a ............... sw ............ Best.-Nr. 08488

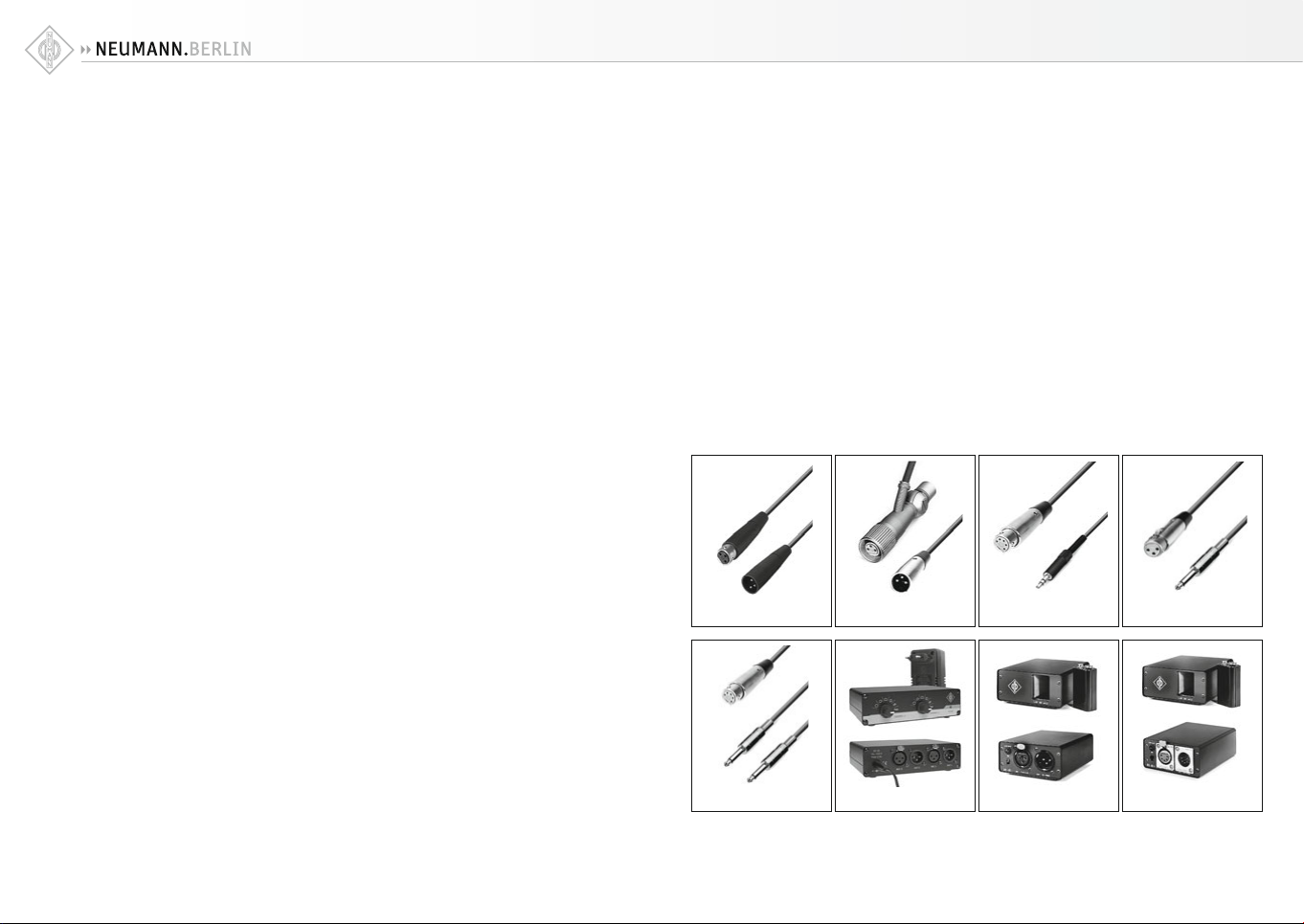

IC 3 mt AC 25
N 248 BS 48 i
IC 4 (mt)
AC 27
AC 22
Accessories
Detailed descriptions and additional articles can
be found in our accessories catalog or at:
www.neumann.com
Connecting and Adapter Cables
The electroacoustic properties of the microphones
are not affected even by very long (Neumann) ca-
bles. However, if cables are well over 300 m, a
fall-off in the upper frequency range becomes ap-
parent.
Neumann offers a wide range of cables. Only a se-
lection is presented here. Other cable lengths or
cable materials without connectors are available
on request.
IC 3 mt .................. blk ........... Cat. No. 06543
IC 4 (10 m) ........... ni ............. Cat. No. 06547
IC 4 mt (10m) ...... blk ........... Cat. No. 06557
AC 22 (0.3 m) ......................... Cat. No. 06598
AC 25 (0.3 m) ......................... Cat. No. 06600
AC 27 (0.3 m) ......................... Cat. No. 06602
Mains Power Supply Units
The Neumann P48 power supply unit N 248 is suit-
able for supplying 48 V ± 1 V, maximum 2 x 6 mA,
to two mono microphones or one stereo micro-
phone.
N 248 ................. blk ............. Cat. No. 08537
Battery Power Supply Units
Alternatively, battery power supply units can be
used. They supply 48 V ± 1 V, max. 5 mA each, and
are powered by a 9 V block battery.
BS 48 i (one microphone) ........ Cat. No. 06494
BS 48 i-2 (two microphones) ... Cat. No. 06496
Stand Mounts and Mechanical Adapter
DS 120 ............... blk ............. Cat. No. 07343
SG2 .................... blk ............. Cat. No. 08636
Auditorium Hanger
MNV 87 .............. ni ............... Cat. No. 06804
MNV 87 mt ......... blk ............. Cat. No. 06806
Table and Floor Stands
MF 3 ................... blk ............. Cat. No. 07321
MF 5 ................... gr ............... Cat. No. 08489
Stand Extensions
STV 4 .................. blk ............. Cat. No. 06190
STV 20 ............... blk ............. Cat. No. 06187
STV 40 ............... blk ............. Cat. No. 06188
STV 60 ............... blk ............. Cat. No. 06189
Popscreen
PS 15 .................. blk ............. Cat. No. 08472
PS 20 a ............... blk ............. Cat. No. 08488
BS 48 i-2

SG 2DS 120 MF 3
MF 5
MNV 87 (mt)
PS 15 PS 20 a
Irrtümer und technische Änderungen vorbehalten • Errors excepted, subject to changes
Printed in Germany • Publ. 10/11 514714/A06
STV...
Haftungsausschluss
Die Georg Neumann GmbH übernimmt keinerlei Haftung für
Folgen eines unsachgemäßen Gebrauchs des Produkts, d.h.
die Folgen eines Gebrauchs, der von den in der Bedienungs-
anleitung genannten technischen Voraussetzungen abweicht
(z.B. Bedienungsfehler, mechanische Beschädigungen, fal-
sche Spannung, Abweichung von empfohlenen Korrespon-
denzgeräten). Jegliche Haftung der Georg Neumann GmbH für
Schäden und Folgeschäden, die dem Benutzer aufgrund ei-
nes solchen abweichenden Gebrauchs entstehen sollten,
wird ausgeschlossen. Ausgenommen von diesem Haftungs-
ausschluss sind Ansprüche aufgrund zwingender gesetzli-
cher Haftung, wie z.B. nach Produkthaftungsgesetz.
Limitation of Liability
Georg Neumann GmbH shall not be liable for consequences
of an inappropriate use of the product not being in compli-
ance with the technical allowance in the user manual such
as handling errors, mechanical spoiling, false voltage and us-
ing other than the recommended correspondence devices.
Any liability of Georg Neumann GmbH for any damages includ-
ing indirect, consequential, special, incidental and punitive
damages based on the user’s non-compliance with the user
manual or unreasonable utilization of the product is hereby
excluded as to the extent permitted by law. This limitation
of liability on damages is not applicable for the liability un-
der European product liability codes or for users in a state
or country where such damages cannot be limited.
Konformitätserklärung
Die Georg Neumann GmbH erklärt, dass dieses Gerät die
anwendbaren CE-Normen und -Vorschriften erfüllt.
®Neumann ist in zahlreichen Ländern eine eingetra-
gene Marke der Georg Neumann GmbH.
Declaration of Conformity
Georg Neumann GmbH hereby declares that this device
conforms to the applicable CE standards and regula-
tions.
®Neumann is a registered trademark of the Georg Neu-
mann GmbH in certain countries.
