Neumann.Berlin U 47 FET I User manual

   · .  ·   · 
 ()/  - ·  - · @. · ..
U   
B 
O M 

2
DE
1. Einleitung
In dieser Anleitung nden Sie alle
wichtigen Informationen für den Be-
trieb und die Pege des von Ihnen er-
worbenen Produktes. Lesen Sie diese
Anleitung sorgfältig und vollständig,
bevor Sie das Gerät benutzen. Bewah-
ren Sie sie so auf, dass sie für alle mo-
mentanen und späteren Nutzer jeder-
zeit zugänglich ist.
Weitergehende Informationen, ins-
besondere auch zu den verfügbaren
Zubehörteilen und den Neumann-Ser-
vicepartnern, nden Sie jederzeit auf
unserer Website www.neumann.com.
Die Servicepartner können Sie auch te-
lefonisch unter +49 (0) 30 / 41 77 24 - 0
erfragen.
Auf unserer Website www.neumann.
com nden Sie in der Rubrik Down-
loads ergänzend folgende PDF-Da-
teien:
• Hinweise zur Pege des Mikrofons
Zum weltweiten Erfahrungsaustausch
unter Neumann-Anwendern bieten
wir auf unserer Website das Neumann
Online-Forum an, das sich durch die
integrierte Archivfunktion zu einem
umfangreichen Know-How-Pool ent-
wickelt hat.
2. Sicherheitshinweise
Der bestimmungsgemäße Gebrauch
dieses Mikrofons ist die Wandlung
akustischer in elektrische Signale.
Schließen Sie das Mikrofon nur an
Mikrofoneingänge und Speisegeräte
an, die eine 48V-Phantomspeisung
nach IEC 61938 liefern.
Reparatur- und Servicearbeiten dürfen
nur von erfahrenem und autorisiertem
Fachpersonal durchgeführt werden.
Wenn Sie das Gerät eigenmächtig ö-
nen oder umbauen, erlischt die Ge-
währleistung.
Verwenden Sie das Gerät nur unter
den in den technischen Daten angege-
benen Betriebsbedingungen.
Lassen Sie das Gerät auf Raumtem-
peratur akklimatisieren, bevor Sie es
einschalten.
Nehmen Sie das Gerät nicht in Betrieb,
wenn es beim Transport beschädigt
wurde.
Verlegen Sie Kabel stets so, dass nie-
mand darüber stolpern kann.
Halten Sie Flüssigkeiten und elektrisch
leitfähige Gegenstände, die nicht be-
triebsbedingt notwendig sind, vom
Gerät und dessen Anschlüssen fern.
Verwenden Sie zum Reinigen keine
Lösungsmittel oder aggressiven Reini-
gungsmittel.
Entsorgen Sie das Gerät nach den Be-
stimmungen Ihres Landes.

3DE
3. Kurzbeschreibung und
Bedienung

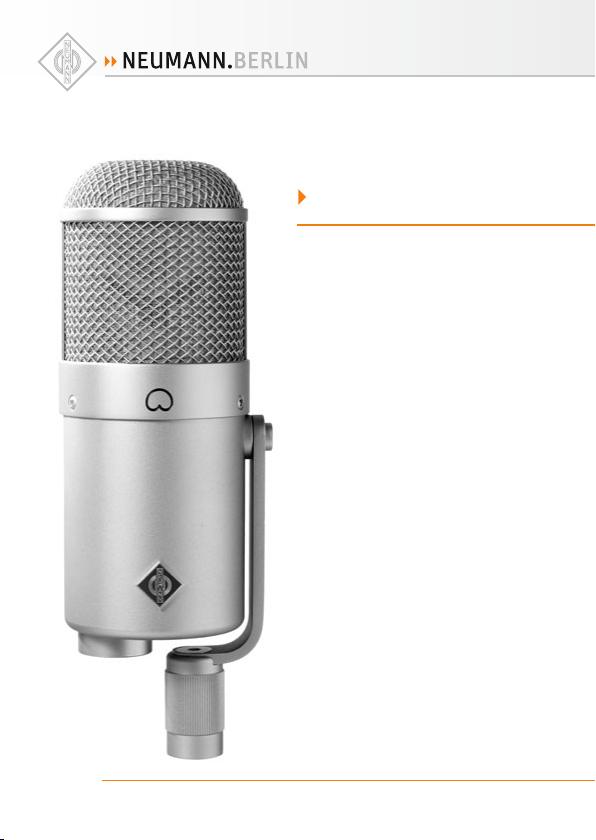

Das U 47 fet ist ein Kondensator-Studi-
omikrofon mit der Richtcharakteristik
Niere und Schaltungstechnik der Se-
rie fet80. Es zeichnet sich aus durch
höchste Aussteuerbarkeit sowie sau-
bere und verfärbungsfreie Klangüber-
tragung.
Der elektroakustische Wandler des
U 47 fet ist eine Doppelgroßmem-
brankapsel. Diese hat im Bereich
oberhalb 2 kHz eine leichte Präsen-
zanhebung. Ein schaltbares Hoch-
passlter hebt die untere elektrische
Grenzfrequenz von 40 Hz auf 140 Hz
an. Die zuschaltbare Dämpfung senkt
das Übertragungsmaß um 10 dB und
ermöglicht so die Verarbeitung sehr
hoher Schalldrücke.
Zur Vermeidung von Übersteuerungen
des folgenden Mikrofonverstärkers
kann das Ausgangssignal durch einen
Schalter an der Unterseite des Mikro-
fons um 6 dB abgesenkt werden.
Zur stabilen Ausrichtung ist das Mi-
krofon in einem Bügel schwenkbar
montiert. Der Stativanschluss des Bü-
gels besitzt ein 5/8“-27-Gang Innen-
gewinde mit einem Reduzierstück für
1/2“- und 3/8“-Gewinde. Seitlich am
Stativanschluss lässt sich das Mikro-
fonkabel abfangen, indem es mit der
Rändelmutter im Schlitz festgeklemmt
wird (bis 5 mm Kabeldurchmesser).
Besprechen Sie das Mikrofon von der
Seite aus, auf der sich das Neumann-
Logo bendet.
4. Lieferumfang
U 47 fet i:
• Mikrofon U 47 fet i
• Holzetui
• Bedienungsanleitung
5. Inbetriebnahme
Mikrofon einrichten
Befestigen Sie das Mikrofon auf einem
ausreichend stabilen und standfesten
Stativ. Zur Dämpfung von Wind- oder
Popgeräuschen verwenden Sie bei Be-
darf einen Wind- oder Popschutz aus
unserem Zubehörprogramm.
Mikrofon anschließen
Vorsicht: Eine falsche Versor-
gungsspannung kann das Mikrofon
beschädigen!
Schließen Sie das Mikrofon aus-
schließlich an ein Netzgerät, einen
Mikrofon-Vorverstärker, ein Mischpult
o.Ä. mit 48 V-Phantomspeisung nach
IEC 61938 an. Sie können alle P48-
Speisegeräte verwenden, die minde-
stens 0,5 mA je Kanal abgeben.
Vorsicht: Sehr laute Geräusche
können Ihr Gehör oder Ihre Laut-
sprecher schädigen!
Minimieren Sie an den angeschlos-
senen Wiedergabe- und Aufnahme-
geräten die Lautstärke, bevor Sie das
Mikrofon anschließen.
Verbinden Sie das Mikrofon über ein
geeignetes Kabel mit dem Mikro-
foneingang Ihres weiterverarbeiten-
D

4
DE
den Audiogerätes bzw. mit dem vor-
gesehenen P48-Speisegerät. Hinweise
zur Anschlussbelegung nden Sie im
Kapitel Technische Daten.
Die höchste zulässige Kabellänge be-
trägt etwa 300 m. Bei größeren Kabel-
längen beeinusst die Kabelkapazität
den Frequenzgang.
Achten Sie beim Anschließen von Ka-
beln auf die korrekte Verriegelung der
Steckverbinder. Verlegen Sie die Kabel
so, dass sie keine Stolpergefahr dar-
stellen.
Besprechen Sie das Mikrofon von der
Seite aus, auf der sich das Neumann-
Logo bendet.
Erhöhen Sie an den weiterverarbei-
tenden Geräten schrittweise den Laut-
stärkepegel.
Stellen Sie die Vorverstärkung (Gain)
Ihres weiterverarbeitenden Gerätes
so ein, dass bei höchstem Pegel keine
Verzerrungen aureten.
Störschallunterdrückung
Die Kapsel ist zum Schutz gegen Kör-
perschallübertragung elastisch gela-
gert. Der Verstärker des U 47 fet kann
auch extrem niederfrequente Signale
unverfälscht übertragen. Daher emp-
 e h l t s i c h b e i A u  reten von tiere-
quenten Störungen wie Körperschall
oder Pop- und Windgeräuschen die
Verwendung des Hochpassfilters,
eines Windschutzes oder eines Pop-
schirmes.
Hochpass einstellen
Mit einem Schalter auf der Rückseite
des Mikrofons aktivieren Sie ein Hoch-
passlter. Dieses dämp unerwünsch-
te tiefe Frequenzen (Trittschall, Wind-
geräusche) und dient der Kompensati-
on des Nahbesprechungseektes.
Tontest
Sprechen Sie das Mikrofon einfach nur
an. Anpusten oder „Anploppen“ führt
zu sehr hohen Schalldruckpegeln.
6. Außerbetriebnahme und
Aufbewahrung
Verringern Sie vor der Außerbetrieb-
nahme und dem Abziehen von Kabeln
den Lautstärkepegel Ihres weiterver-
arbeitenden Gerätes.
Schalten Sie erst dann die Phantom-
speisung aus.
Trennen Sie die Kabelverbindungen.
Ziehen Sie beim Lösen von Kabeln
stets nur an den Steckverbindern und
nicht am Kabel.
Mikrofone, die nicht im Einsatz sind,
sollte man nicht auf dem Stativ ein-
stauben lassen. Wird ein Mikrofon län-
gere Zeit nicht verwendet, sollte es bei
normalem Umgebungsklima staubge-
schützt auewahrt werden. Verwen-
den Sie hierfür einen nicht fusselnden,
ludurchlässigen Staubschutzbeutel
oder die Originalverpackung des Mi-
krofons.

5DE
7. Technische Daten und
Anschlussbelegungen
Zulässige klimatische Verhältnisse:1)
Betriebstemperatur-
bereich........................... 0 °C … +70 °C
Lagerungstemperatur-
bereich........................–20°C … +70°C
Feuchtebereich
...........0 %…90 % rel. hum. bei +20°C
.......... 0%…85 % rel. hum. bei +60 °C
Akust.
Arbeitsweise........... Druckgradienten-
empfänger
Richtcharakteristik......................Niere
Übertragungs-
bereich......................... 40 Hz...16 kHz
Feldübertragungs-
faktor2) ....................................8 mV/Pa
= –42 dBV ± 1 dB
Nennimpedanz...................... 150 Ohm
Nennlastimpedanz .............1000 Ohm
Geräuschpegelabstand3),
CCIR4) .......................................... 69dB
Geräuschpegelabstand3),
A-bewertet4) ................................ 76dB
Ersatzgeräuschpegel, CCIR4)...... 25 dB
Ersatzgeräuschpegel,
A-bewertet4) .............................18dB-A
Grenzschalldruckpegel5)
k < 0,5 % Klirrfaktor.................. 137 dB
mit Vordämpfung...................... 147 dB
Max. Ausgangsspannung
für k < 0,5 % ...........................–3,3 dBu
Stromversorgung6).............. 48 V ± 4 V
Stromaufnahme6) ......................0,5 mA
Gewicht....................................... 710 g
Abmessungen .............Ø 63 x 160 mm
94 dB SPL entspr. 1 Pa = 10 μbar
0 dB entspr. 20 μPa
Das Mikrofon hat einen übertrager-
symmetrischen erdfreien Ausgang.
Der 3-polige XLR-Steckverbinder weist
folgende normgerechte Belegung auf:
Pin 1: 0V/Masse
Pin2: Modulation (+Phase)
Pin3: Modulation (–Phase)
1) Alle Werte für nicht-kondensierende Feuch-
tigkeit.
Die Werte gelten für saubere, gepegte
Mikrofone bzw. Mikrofonkapseln. Schmutz-
ablagerungen jeglicher Art auf Kapseln oder
Membranen können die genannten Werte
einschränken.
2) bei 1 kHz an 1 kOhm Nennlastimpedanz
3) bezogen auf 94 dB SPL
4) nach IEC 60268-1;
CCIR-Bewertung nach CCIR 468-3, Quasi-
Spitzenwert;
A-Bewertung nach IEC 61672-1, Eektiv-
wert
5) Klirrfaktor des Mikrofonverstärkers bei
einer Eingangsspannung, die der von der
Kapsel beim entsprechenden Schalldruck
abgegebenen Spannung entspricht.
6) Phantomspeisung (P48, IEC 61938)

6
DE
8. Fehlercheckliste
Fehler
▶
Mögliche Ursachen
▶
Abhilfe
Keine
Funktion
Phantom-Speisespannung
am Mischpult oder am Spei-
segerät nicht eingeschaltet.
Überprüfen Sie die entsprechenden
Einstellungen auf dem Kanalzug.
Das Speisegerät ist nicht mit
dem Netzanschluss verbun-
den oder Batterie fehlt.
Überprüfen Sie Netzanschluss oder
Batterie des Speisegeräts.
Keine Signal-
übertragung
Das Mikrofon ist nicht mit
dem richtigen Eingang des
nachfolgenden Gerätes
verbunden.
Überprüfen Sie den Signalweg
Aktivieren Sie ggf. den Eingang auf
dem zugeordneten Kanalzug des
Mischpults.
Ton verzerrt Falsch eingestellte Eingangs-
empndlichkeit oder Vorver-
stärkung des nachfolgenden
Verstärkers.
Verringern Sie die Eingangsempnd-
lichkeit oder Vorverstärkung des
nachfolgenden Gerätes so, dass eine
ausreichende Aussteuerungsreserve
bleibt.
Schalten Sie ggf. den Ausgangspegel
auf –6 dB.
Windeinuss Benutzen Sie einen geeigneten Wind-
schutz (Zubehör).
Schalten Sie ggf. das Hochpasslter ein.
Plosivlaute Benutzen Sie einen geeigneten Pop-
schutz (Zubehör).
Schalten Sie ggf. das Hochpasslter ein.
Körperschallübertragung Benutzen Sie eine geeignete ela-
stische Auängung (Zubehör).
Schalten Sie ggf. das Hochpasslter ein.
Sehr hoher Schalldruckpegel Schalten Sie die Vordämpfung auf
–10 dB.
Ton
klingt dumpf,
räumlich
Richtcharakteristik nicht
beachtet
Prüfen Sie, ob das Mikrofon von der
richtigen Seite angesprochen wird.
Orientieren Sie sich am Neumann-
Logo.

7DE

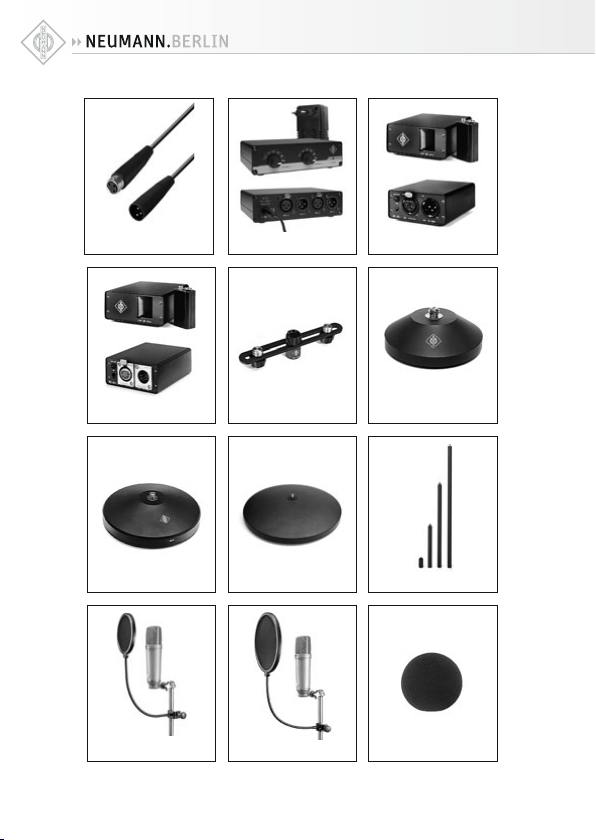

9. Ausgewähltes Zubehör*
(Fotos im Anhang)
Anschlusskabel
IC 3 mt..........sw.......Best.-Nr. 006543
Netzgerät
N 248 ...........sw.......Best.-Nr. 008537
Batteriespeisegerät
BS 48 i .........sw.......Best.-Nr. 006494
BS 48 i-2 ......sw.......Best.-Nr. 006496
Stativgelenke, weitere
mechanische Adapter
DS120 .......... sw.......Best.-Nr. 007343
Tisch- und Fußbodenständer
MF 3 .............sw.......Best.-Nr. 007321
MF 4 .............sw.......Best.-Nr. 007337
MF 5 .............gr........Best.-Nr. 008489
STV 4............sw.......Best.-Nr. 006190
STV 20 .........sw.......Best.-Nr. 006187
STV 40 ......... sw.......Best.-Nr. 006188
STV 60 .........sw.......Best.-Nr. 006189
Popschutz
PS 15 ...........sw.......Best.-Nr. 008472
PS 20 a ........sw.......Best.-Nr. 008488
Schaumstoffwindschutz
WS 47 ..........sw.......Best.-Nr. 006826
Bedeutung der Farbcodierungen:
ni = nickel, sw = schwarz, gr = grau
* Ausführliche Beschreibungen und weitere
Artikel nden Sie in unserem Zubehörkata-
log oder unter www.neumann.com

8
EN
1. Introduction
This manual contains essential in-
formation for the operation and care
of the product you have purchased.
Please read the instructions care-
fully and completely before using the
equipment. Please keep this manual
where it will be accessible at all times
to all current and future users.
Additional information, in particular
concerning available accessories and
Neumann service partners, can always
be found on our website:
www.neumann.com.
Information about service partners
can also be obtained by telephone:
+49 (0) 30 / 41 77 24 - 0.
The following related les are avail-
able in PDF format in the Downloads
section of our website www.neumann.
com:
• Some Remarks on Microphone Main-
tenance
The Neumann online forum on our
website enables Neumann users
worldwide to share their experiences.
Through its integrated archive func-
tion, the forum has developed into an
extensive knowledge pool.
2. Safety instructions
The microphone has the intended pur-
pose of converting acoustical signals
into electrical signals.
Connect the microphone only to mi-
crophone inputs and devices which
supply 48 V of phantom power in
accordance with IEC 61938.
Repairs and servicing are to be car-
ried out only by experienced, autho-
rized service personnel. Unauthorized
opening or modication of the equip-
ment shall void the warranty.
Use the equipment only under the
conditions specied in the “Technical
data” section.
Allow the equipment to adjust to the
ambient temperature before switching
it on.
Do not operate the equipment if it has
been damaged during transport.
Always run cables in such a way that
there is no risk of tripping over them.
Ensure that liquids, and electrically
conductive objects that are not re-
quired for operation are kept at a safe
distance from the equipment and its
connections.
Do not use solvents or aggressive
cleansers for cleaning purposes.
Dispose of the equipment in accor-
dance with the regulations applicable
to the respective country.

9EN
3. Brief description and operation
The U 47 fet is a condenser studio mi-
crophone with a cardioid directional
characteristic and fet 80 circuit tech-
nology. It features an extensive dy-
namic range, and clean sound trans-
mission, free of coloration.
The electroacoustic transducer of the
U 47 fet is a large double-diaphragm
capsule. It has a mild presence boost
above 2 kHz. A switchable high-pass
lter increases the lower cuto fre-
quency from 40 Hz to 140 Hz.
The pre-attenuation switch reduces
the microphone sensitivity by 10 dB,
thus allowing the processing of very
high sound pressure levels. To avoid
saturation of the subsequent pream-
plier the output signal may be re-
duced by 6 dB with a switch on the
underside of the microphone.
For stable positioning, the micro-
phone is mounted in a swivel bracket.
The side bracket has a 5/8“-27 female
thread, plus a thread adapter to con-
nect to 1/2“ and 3/8“ stands. The
microphone cable can be clamped
to the slot in the side bracket using
the knurled nut (max. cable diameter
5mm).
Address the microphone from the side
on which the Neumann logo is located.
4. Equipment supplied
U 47 fet i:
• U 47 fet i microphone
• Wooden case
• Operating manual
5. Setup
Mounting the microphone
Attach the microphone to a stable,
sturdy stand. In order to suppress
wind or pop noise, use a windscreen
or popscreen from our range of acces-
sories.
Connecting the microphone
Caution: An incorrect supply voltage
can damage the microphone!
Attach the microphone only to a
power supply unit, a microphone pre-
amplier, a mixing console or other
equipment which has phantom power
with 48 V (P48), in accordance with
IEC 61938. Any P48 power supply
equipment can be used which supplies
at least 0.5mA per channel.
Caution: Very high signal levels
can damage loudspeakers and your
hearing!
Minimize the volume of connected
playback and recording equipment be-
fore connecting the microphone.
Using a suitable cable, connect the
microphone to the microphone input
of the audio equipment to be used for
subsequent processing, or to the des-
ignated P48 power supply equipment.

10
EN
Information concerning connector as-
signment can be found in the “Techni-
cal data” section.
The cable length should not exceed
300 m (980 .). The capacitance of
greater cable lengths could aect the
frequency response.
When connecting the cables, ensure
that the connectors are locked correct-
ly. Run the cables in such a way that
there is no risk of tripping over them.
Address the microphone from the side
on which the Neumann logo is located.
Gradually increase the volume of the
connected equipment
Set the gain of the connected equip-
ment so that no distortion occurs at
the highest sound pressure level.
Suppressing noise interference
The capsule is elastically mounted to
suppress structure-borne noise. The
amplier of the U 47 fet can also trans-
mit very low frequent signals without
any coloration. In the case of distur-
bances such as vibration, wind or pop
noises, the use of the high-pass lter,
a windshield or a pop shield is recom-
mended.
Setting the high-pass filter
The high-pass lter is activated by
means of a switch on the back of the
microphone. It can be used to sup-
press low-frequency interference (e.g.
caused by impact sound or wind noise)
and to compensate for the proximity
eect.
Sound test
Simply speak into the microphone. Do
not blow into the microphone or sub-
ject it to pop noise, since this can eas-
ily produce very high sound pressure
levels.
6. Shutdown and Storage
Before switching o the microphone or
disconnecting the cables, reduce the
volume of connected equipment.
Only then should the phantom power
be switched o.
Disconnect the cables.
When disconnecting a cable, always
pull only on the connector and not on
the cable itself.
Microphones which are not in use
should not be allowed to remain on the
stand gathering dust. A microphone
which is unused for a prolonged pe-
riod should be stored under normal at-
mospheric conditions, and should be
protected from dust. For this purpose,
use a lint-free, air-permeable dust
cover or the original packaging of the
microphone.

11 EN
7. Technical data and
connector assignments
Permissible atmospheric conditions1)
Operating
temperature range.........0°C to +70°C
Storage
temperature range.....–20°C to +70 °C
Humidity range
..........................0 % to 90% at +20 °C
.......................... 0% … 85% at +60°C
Acoustical op.
principle.................. Pressure gradient
transducer
Directional pattern................ Cardioid
Frequency range........ 40 Hz to 16 kHz
Sensitivity2) ............................8 mV/Pa
= –42 dBV ± 1 dB
Rated impedance................. 150 ohms
Rated load impedance...... 1000 ohms
Signal-to-noise ratio3),
CCIR4) ......................................... 69dB
Signal-to-noise ratio3),
A-weighted4) ............................... 76dB
Equivalent noise level,
CCIR4) ......................................... 25 dB
Equivalent noise level,
A-weighted4).............................18 dB-A
Max. SPL5)
for THD < 0.5 %........................ 137 dB
with preattenuation ................ 147 dB
Max. output voltage
for THD > 0.5 %......................–3.3 dBu
Power Supply6).................... 48 V ± 4 V
Current consumption6) .............0.5 mA
Weight......................................... 710 g
Dimensions .................Ø 63 x 160 mm
94 dB SPL equiv. to 1 Pa = 10 μbar
0 dB equiv. to 20 μPa
The microphone has a transformer-
balanced, oating output. The 3-pin
XLR connector has the following stan-
dardized pin assignments:
Pin 1: ................................. 0 V/Ground
Pin 2: .................. Modulation (+phase)
Pin 3:.................. Modulation (–phase)
1) All values are for non-condensing humidity.
The values are valid for clean and well-
looked-aer microphones or microphone
capsules, respectively. Any kind of pol-
lution of capsules and membranes may
restrict the said values.
2) at 1 kHz into 1 kohm rated load impedance.
3) re 94dBSPL
4) according to IEC 60268-1;
CCIR-weighting acccording to CCIR 468-3,
quasi peak;
A-weighting according to IEC 61672-1, RMS
5) THD of microphone amplier at an input
voltage equivalent to the capsule output at
the specied SPL.
6) according to IEC 61938

12
8. Troubleshooting
Problem
▶
Possible causes
▶
Solution
Microphone
not operating
The phantom power supply
voltage is not switched on at
the mixing console or at the
power supply equipment.
Check the corresponding channel
settings.
The power supply equipment
is not connected to the power
supply line or there is no
battery.
Check the connection to the power
supply line or check the battery of
the power supply equipment.
No signal
transmission
The microphone is not con-
nected to the correct input of
the subsequent equipment.
Check the signal path.
If necessary, activate the input on
the corresponding channel of the
mixing console.
Distorted
sound
Incorrect input sensitivity
or gain setting of the subse-
quent amplier.
Decrease the input sensitivity or gain
of the subsequent amplier so as to
provide sucient headroom.
If necessary, activate the –6 dB
switch to attenuate the output signal.
Wind eects Use an appropriate windscreen (ac-
cessory).
If necessary, activate the high-pass
lter switch.
Plosives Use an appropriate popscreen (ac-
cessory).
If necessary, activate the high-pass
lter switch.
Transmission of structure-
borne noise
If necessary, activate the high-pass
lter switch.
Very high sound pressure
level
Activate the –10 dB pre-attenuation
switch.
Sound is
mued and
reverberant
Incorrect directional charac-
teristic
Check to ensure that the microphone
is being addressed from the correct
side, as designated by the Neumann
logo.

13
9. Selected Accessories*
(see photos in appendix)
Connecting Cables
IC 3 mt..........blk.......Cat. No. 006543
Power Supply
N 248 ...........blk .......Cat. No. 008537
Battery Supply
BS 48 i .........blk .......Cat. No. 006494
BS 48 i-2 ......blk.......Cat. No. 006496
Stand Mounts, Misc. Mechanical
Adapters
DS120 .......... blk .......Cat. No. 007343
Table and Floor Stands
MF3..............blk .......Cat. No. 007321
MF4..............blk .......Cat. No. 007337
MF5..............gry.......Cat. No. 008489
STV 4 ............blk .......Cat. No. 006190
STV 20..........blk.......Cat. No. 006187
STV40..........blk .......Cat. No. 006188
STV60 .........blk .......Cat. No. 006189
Popscreens
PS 15 ...........blk .......Cat. No. 008472
PS 20 a ........blk.......Cat. No. 008488
Foam Windscreens
WS 47...........blk .......Cat. No. 006826
Meaning of color codes:
ni = nickel, blk = black, gry = grey
* Detailed descriptions and additional arti-
cles can be found in our accessories catalog
or at: www.neumann.com

14

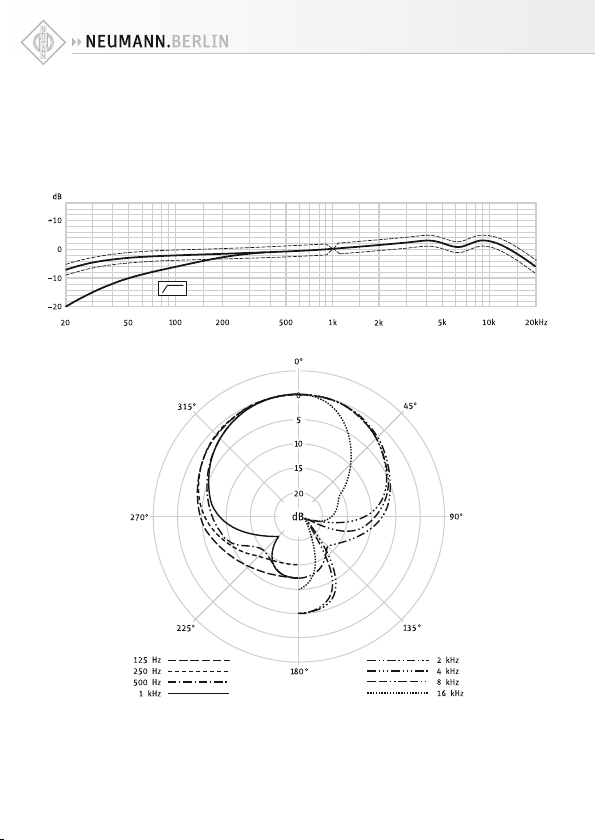

10. Frequenz- und Polardiagramme
10. Frequency responses and polar patterns
gemessen im freien Schallfeld nach IEC 60268-4
measured in free-eld conditions (IEC 60268-4)

15
BS 48 i
BS 48 i-2 DS120 MF 3
MF 5MF 4
PS 20 a WS 47
STV...
PS 15
N 248IC 3 mt

Irrtümer und technische Änderungen vorbehalten • Errors excepted, subject to changes
Printed in Germany • Publ. 04/14 552335
Konformitätserklärung
Die Georg Neumann GmbH erklärt,
dass dieses Gerät die anwendbaren
CE-Normen und -Vorschrien erfüllt.
®Neumann ist in zahlreichen Ländern
eine eingetragene Marke der Georg
Neumann GmbH.
Declaration of Conformity
Georg Neumann GmbH hereby decla-
res that this device conforms to the
applicable CE standards and regulati-
ons.
®Neumann is a registered trademark of
the Georg Neumann GmbH in certain
countries.
Haftungsausschluss
Die Georg Neumann GmbH übernimmt kei-
nerlei Haung für Folgen eines unsachge-
mäßen Gebrauchs des Produkts, d.h. die
Folgen eines Gebrauchs, der von den in
der Bedienungsanleitung genannten tech-
nischen Voraussetzungen abweicht (z.B.
Bedienungsfehler, mechanische Beschä-
digungen, falsche Spannung, Abweichung
von empfohlenen Korrespondenzgerä-
ten). Jegliche Haung der Georg Neumann
GmbH für Schäden und Folgeschäden, die
dem Benutzer aufgrund eines solchen ab-
weichenden Gebrauchs entstehen sollten,
wird ausgeschlossen. Ausgenommen von
diesem Haungsausschluss sind Ansprü-
che aufgrund zwingender gesetzlicher Haf-
tung, wie z.B. nach Produkthaungsgesetz.
Limitation of Liability
Georg Neumann GmbH shall not be liable
for consequences of an inappropriate use
of the product not being in compliance
with the technical allowance in the user
manual such as handling errors, mechani-
cal spoiling, false voltage and using other
than the recommended correspondence
devices. Any liability of Georg Neumann
GmbH for any damages including indi-
rect, consequential, special, incidental
and punitive damages based on the user’s
non-compliance with the user manual or
unreasonable utilization of the product is
hereby excluded as to the extent permit-
ted by law. This limitation of liability on
damages is not applicable for the liability
under European product liability codes or
for users in a state or country where such
damages cannot be limited.
